Type de produit	Ordinateur portable FUJITSU AMILO Pa / Pi Series
Processeur	Intel Core 2 Duo ou AMD Turion 64 X2
RAM	Jusqu'à 4 Go DDR2
Stockage	Disque dur SATA jusqu'à 500 Go
Écran	15,4 pouces, résolution 1280 x 800 pixels
Carte graphique	ATI Radeon ou NVIDIA GeForce selon le modèle
Alimentation électrique	Adaptateur secteur 90W
Dimensions approximatives	36,5 x 26,5 x 3,5 cm
Poids	Environ 2,5 kg
Compatibilités	Compatible avec Windows et certaines distributions Linux
Type de batterie	Batterie lithium-ion
Tension	11,1 V
Puissance	Capacité de la batterie jusqu'à 4400 mAh
Fonctions principales	Navigation Internet, bureautique, multimédia
Entretien et nettoyage	Nettoyage régulier des ports et de l'écran, mise à jour des logiciels
Pièces détachées et réparabilité	Pièces disponibles pour la plupart des composants internes
Sécurité	Protection par mot de passe, options de chiffrement disponibles
Informations générales	Vérifier la compatibilité avec les logiciels avant l'achat

FOIRE AUX QUESTIONS - AMILO Pa / Pi Series FUJITSU

Comment réinitialiser mon Fujitsu Amilo Pa / Pi Series ?

Pour réinitialiser votre Fujitsu Amilo, éteignez l'ordinateur, débranchez-le de l'alimentation, retirez la batterie, maintenez le bouton d'alimentation enfoncé pendant 15 secondes, puis reconnectez la batterie et l'alimentation avant de rallumer l'ordinateur.

Mon ordinateur ne s'allume pas, que faire ?

Vérifiez que l'ordinateur est bien branché à une prise électrique fonctionnelle. Assurez-vous que la batterie est correctement installée. Si l'ordinateur ne s'allume toujours pas, essayez de le démarrer sans la batterie en utilisant uniquement l'alimentation secteur.

Comment augmenter la mémoire RAM de mon Fujitsu Amilo ?

Pour augmenter la mémoire RAM, éteignez l'ordinateur et retirez le couvercle d'accès à la RAM. Insérez les nouveaux modules de RAM dans les emplacements disponibles, en vous assurant qu'ils sont bien en place. Refermez le couvercle et redémarrez l'ordinateur.

Que faire si l'écran de mon Fujitsu Amilo est noir ?

Essayez de redémarrer l'ordinateur. Si l'écran reste noir, branchez-le sur un moniteur externe pour vérifier si le problème vient de l'écran ou de la carte graphique. Si l'affichage fonctionne sur le moniteur externe, l'écran de votre portable pourrait être défectueux.

Comment résoudre des problèmes de connexion Wi-Fi ?

Assurez-vous que le Wi-Fi est activé sur votre ordinateur. Vérifiez les paramètres de votre réseau et redémarrez votre routeur. Si le problème persiste, essayez de désinstaller et de réinstaller les pilotes Wi-Fi depuis le Gestionnaire de périphériques.

Mon ordinateur est lent, que puis-je faire ?

Vérifiez les programmes qui se lancent au démarrage et désactivez ceux dont vous n'avez pas besoin. Exécutez un nettoyage de disque pour supprimer les fichiers temporaires et envisagez d'augmenter votre mémoire RAM si nécessaire.

Comment mettre à jour le système d'exploitation ?

Pour mettre à jour le système d'exploitation, allez dans les paramètres de Windows, cliquez sur 'Mise à jour et sécurité', puis sur 'Vérifier les mises à jour'. Suivez les instructions pour installer les mises à jour disponibles.

Que faire en cas de surchauffe de l'ordinateur ?

Assurez-vous que les ventilateurs ne sont pas obstrués par la poussière. Utilisez un nettoyant pour ordinateur pour dépoussiérer les grilles d'aération. Évitez d'utiliser l'ordinateur sur des surfaces molles qui peuvent bloquer la circulation de l'air.

Comment restaurer les paramètres d'usine de mon Fujitsu Amilo ?

Pour restaurer les paramètres d'usine, redémarrez votre ordinateur et appuyez sur la touche appropriée (généralement F8 ou F12) pour accéder au menu de récupération. Suivez les instructions à l'écran pour réinitialiser votre ordinateur.

MODE D'EMPLOI AMILO Pa / Pi Series FUJITSU

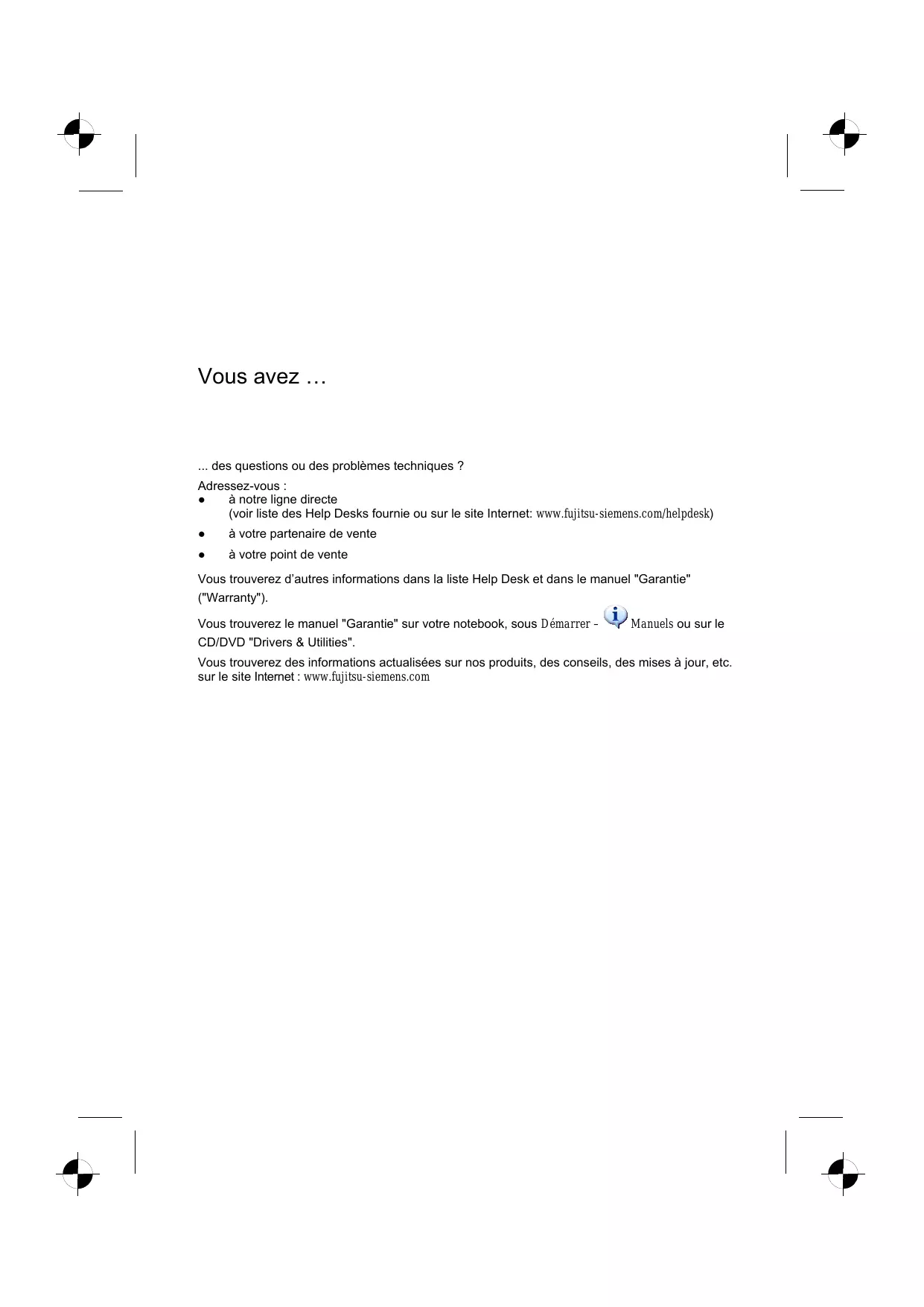

... des questions ou des problèmes techniques?

Adressez-vous :

• à notre ligne directe (voir liste des Help Desks fournie ou sur le site Internet: www.fujitsu-siemens.com/helpdesk)

Vous trouverez d'autres informations dans la liste Help Desk et dans le manuel "Garantie" ("Warranty").

Vous trouverez le manuel "Garantie" sur votre notebook, sous Démarrer - Manuels ou sur le CD/DVD "Drivers & Utilities".

Vous trouvez des informations actualisées sur nos produits, des conseils, des mises à jour, etc. sur le site Internet: www.fujitsu-siemens.com

Caractéristiques techniques

Ports et éléments de commande

Remarques du constructeur

Remarques importantes

Index

Mise en service du notebook

Travailler avec le notebook

Fonctions de sécurité

Connecter des périphériques

Module d'extension mémoire

Configuration système dans l'Utilitaire Setup BIOS

Analyse des problèmes et conseils

Manuel d'utilisation

Microsoft, MS, MS-DOS, Windows et Windows Vista sont des marques déposées de Microsoft Corporation.

Acrobat Reader est une marque commerciale de Adobe Systems Incorporated.

Macrovision est une marque commerciale de Macrovision Corporation, USA.

MultiMediaCard est une marque déposée d'Infineon Technologies AG.

Sony et Memory Stick sont des marques commerciales de Sony Electronics, Inc.

Toutes les autres marques commerciales citées sont des marques commerciales ou des marques déposées par leurs propriétaires respectifs et sont protégées comme tel.

Copyright © Fujitsu Siemens Computers GmbH 2006

Tous droits réservés, y compris celui de la traduction, de la reproduction, de la duplication (même partielles) par photocopie ou procédé analogue.

Tout manquement à cette règle expose son auteur au versement de dommages et intérêts.

Tous droits réservés, y compris en cas d'octroi de brevet ou d'enregistrement comme modèle d'utilité.

Sous réserve de disponibilité et de modifications techniques.

Sommaire

Grâce à une technologie novatrice. 1

Symboles 2

Ports et éléments de commande 3

Remarques importantes 5

Consignes de sécurité 5

Économie d'énergie 5

Emporter son notebook 6

Avant de partir en voyage 6

Transporter le notebook 6

Nettoyer le notebook 7

Première mise en service du notebook 9

Déballage et contrôle du notebook 9

Choix d'un emplacement 10

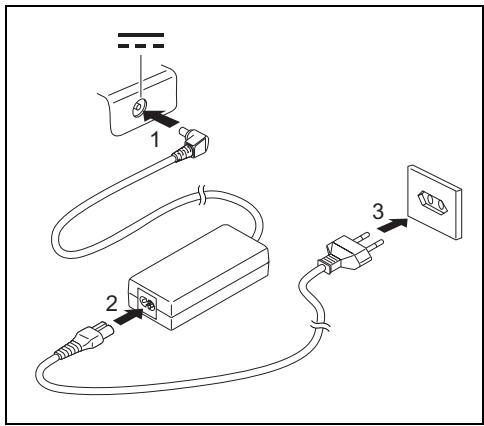

Branchement de l'adaptateur d'alimentation 10

Première mise sous tension du notebook 11

Travailler avec le notebook. 13

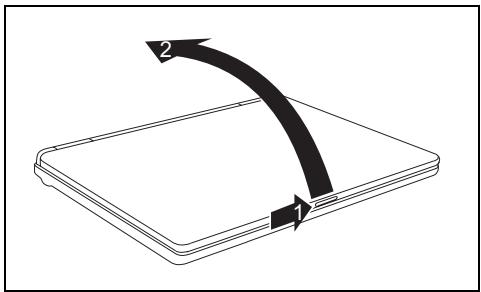

Mettre le notebook sous tension 13

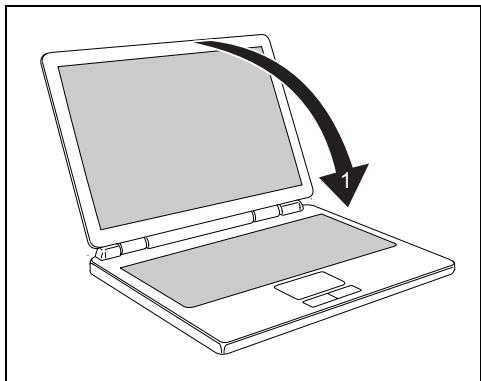

Mettre le notebook hors tension 14

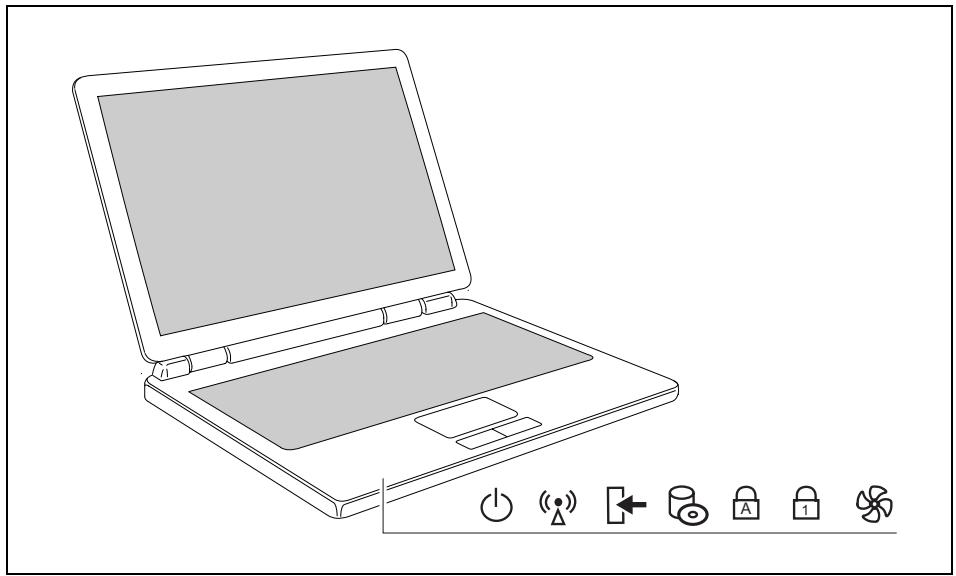

Voyants d'état 15

Clavier 17

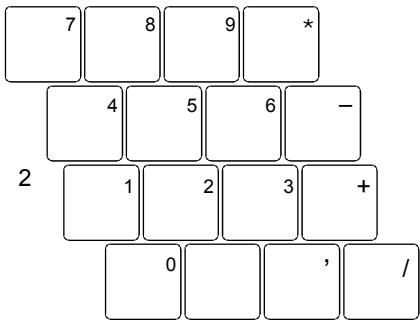

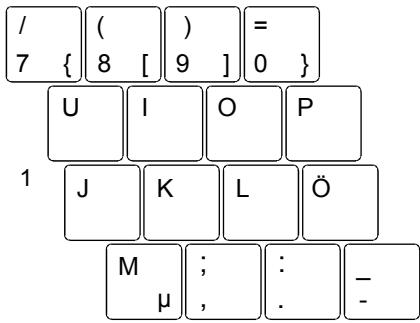

Bloc numérique virtuel 19

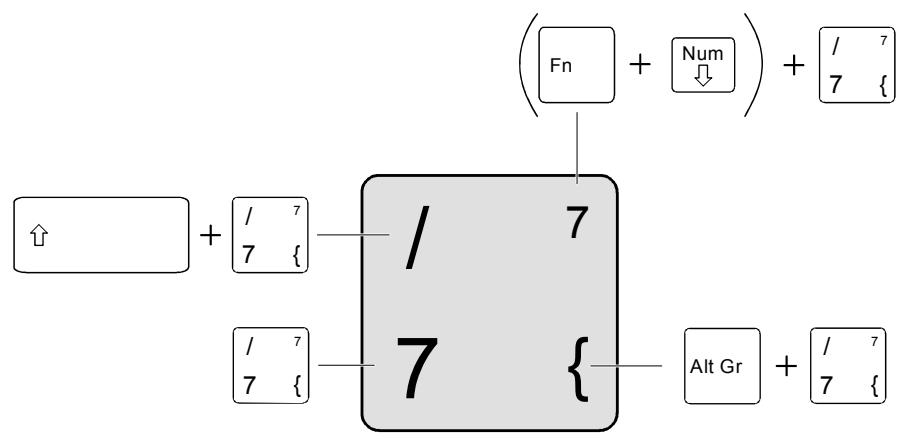

Combinaison de touches 19

Paramètres de pays et de clavier 21

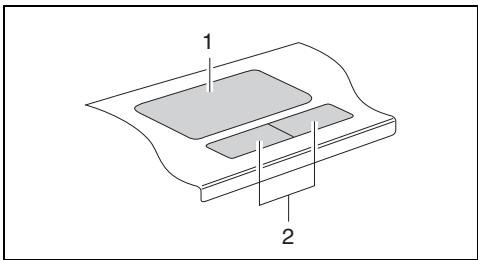

Surface tactile et touches 22

Ecran LCD 23

Remarques relatives à l'écran LCD 23

Réglages de l'écran 24

Accumulateur 24

Chargement, entretien et maintenance de l'accumulateur 24

Surveiller l'état de charge 25

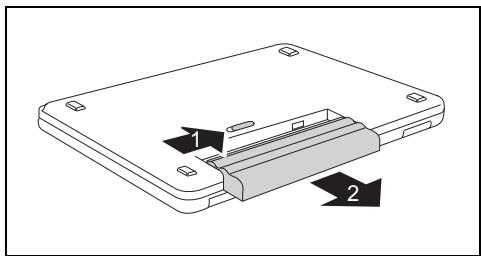

Monter et démonter un accumulateur 25

Utilisation des fonctions d'économie d'énergie 26

Cartes Express Card 27

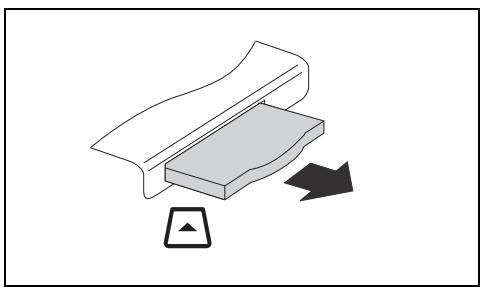

Insérer la carte ExpressCard 27

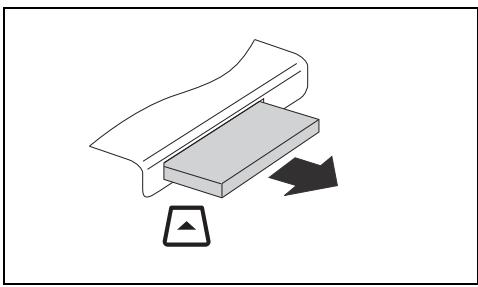

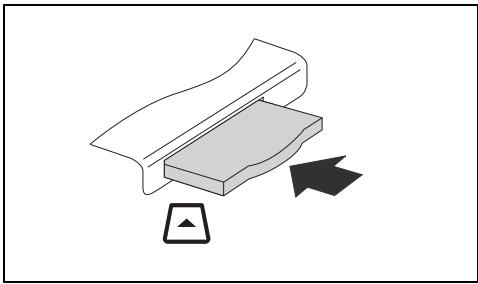

Retirer la carte ExpressCard 28

Cartes Memory Card 29

Insérer une carte Memory Card. 29

Retirer une carte Memory Card 29

Disque dur 29

Formats de support d'informations CD/DVD et lecteur CD/DVD (en fonction de l'appareil) 30

Formats de support d'informations CD/DVD 30

Lecteurs de CD/DVD (en fonction de l'appareil) 31

Manipuler les CD/DVD 32

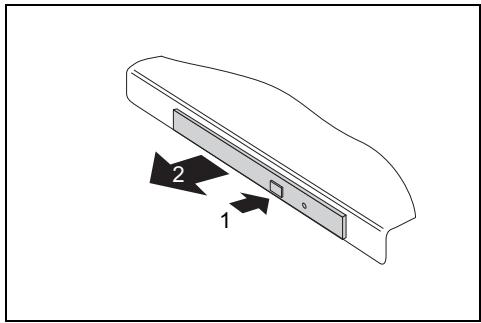

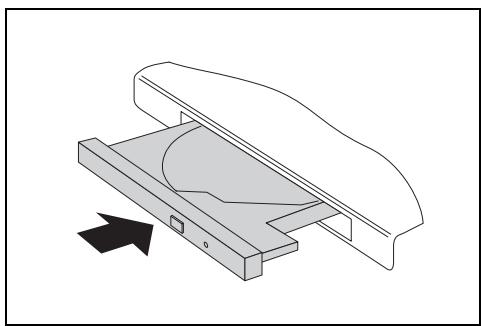

Introduire ou ôter un CD/DVD 33

Codes régionaux pour DVD vidéo et lecteurs DVD 34

Adapter la fonction AutoPlay du lecteur de CD/DVD 34

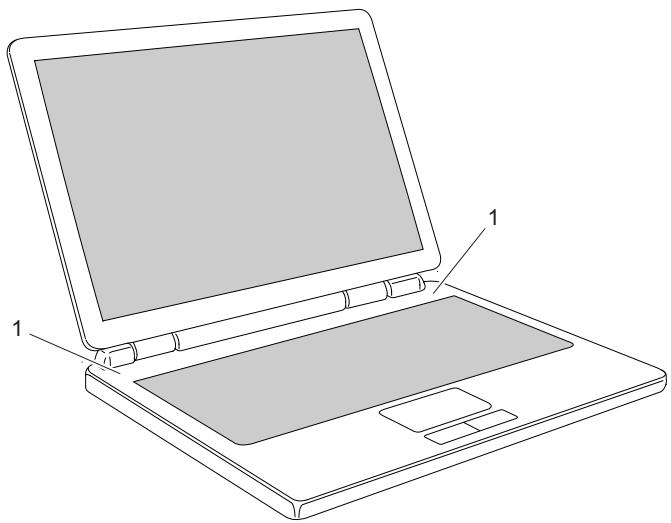

Haut-parleurs 35

Régler le volume. 35

Modem 56K intégré 36

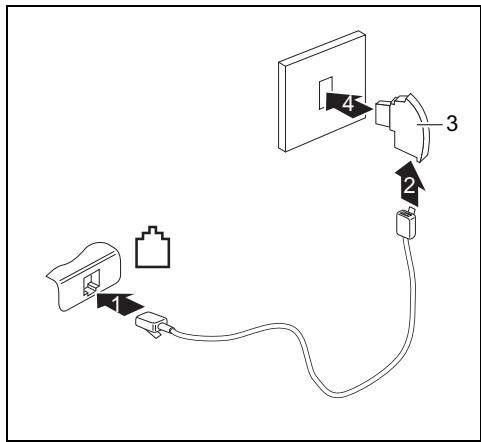

Brancher le modem du notebook sur la prise téléphonique 36

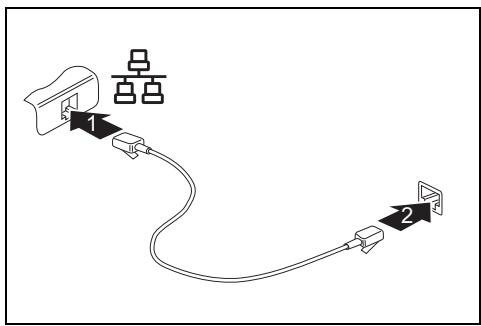

Ethernet et LAN 37

Wireless LAN 37

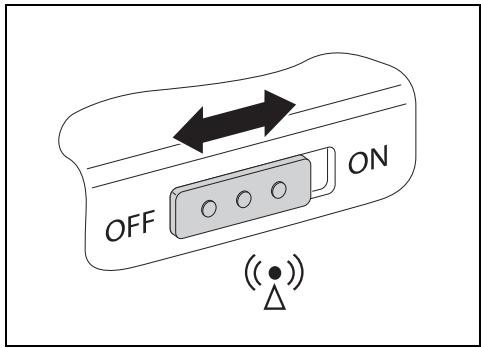

Activer/désactiver le module Wireless LAN 37

Fonctions de sécurité 39

Bref aperçu des fonctions de sécurité 39

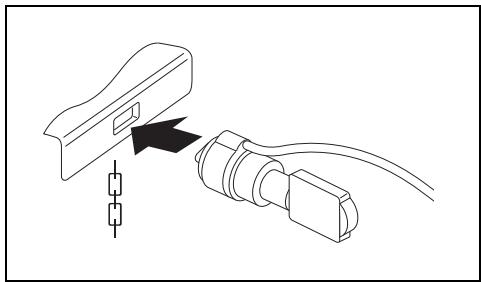

Utiliser le Kensington Lock 39

Installer une protection par mot de passe dans l'Utilitaire Setup BIOS 40

Protection de l'Utilitaire Setup BIOS (mots de passe administrateur et utilisateur) 40

Protection par mot de passe du système d'exploitation 42

Connecter des périphériques 43

Ports 44

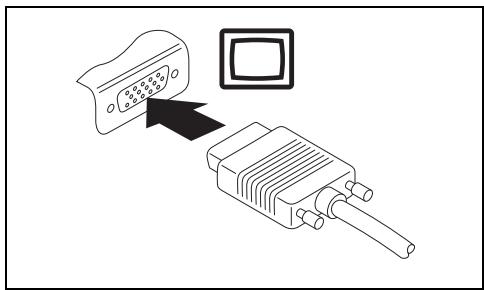

Connecter un moniteur externe 44

Connecter des périphériques USB 45

Connecter des appareils audio externes 46

Connecter des périphériques au port FireWire 47

Connecter un appareil externe à S-Video Out 48

Démontage et montage de composants lors de la maintenance 49

Remarques pour le montage et le démontage des cartes et des composants 49

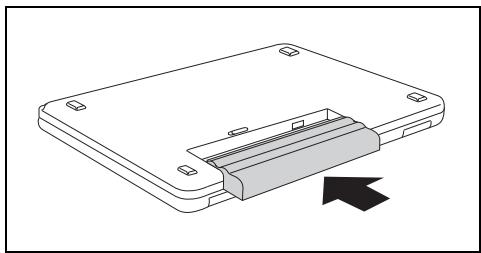

Monter et démonter un accumulateur 50

Monter et démonter un disque dur. 50

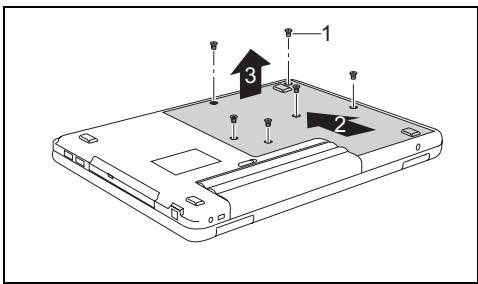

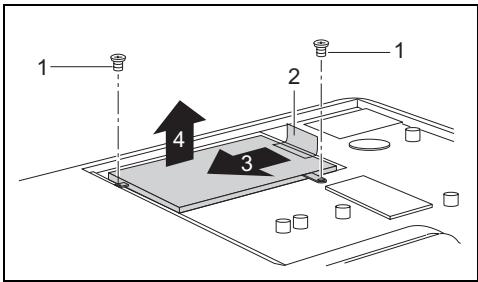

Démonter le disque dur. 50

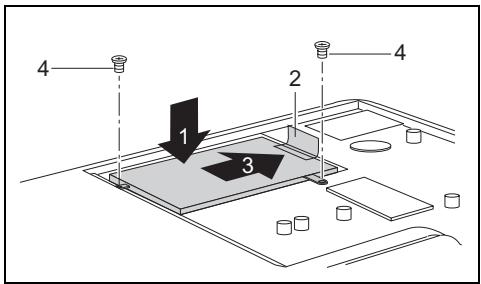

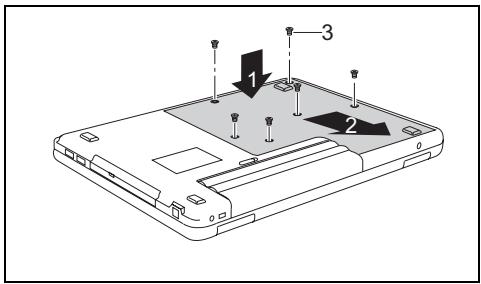

Monter un disque dur 51

Module d'extension mémoire 52

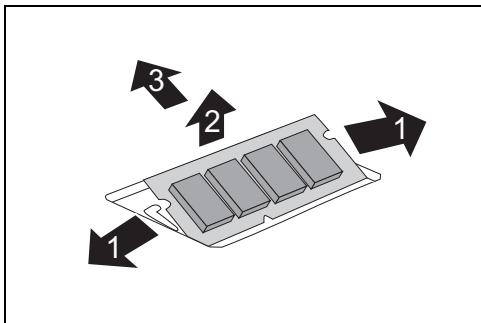

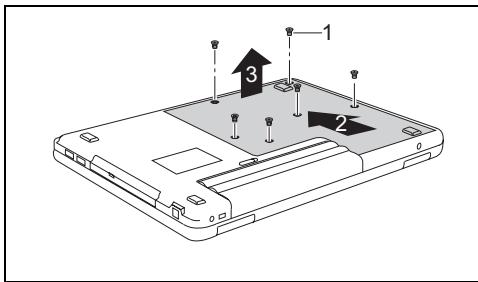

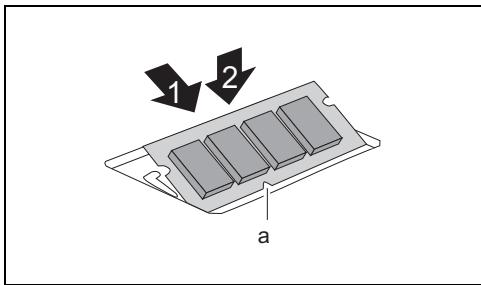

Monter/démonter les modules d'extension mémoire 52

Configuration système dans l'Utilitaire Setup BIOS 55

Démarrer l'Utilitaire Setup BIOS 55

Utiliser l'Utilitaire Setup BIOS 56

Quitter l'Utilitaire Setup BIOS 56

Analyse des problèmes et conseils 58

Restaurer le logiciel installé 58

Restaurer les pilotes du système d'exploitation, les manuels et les logiciels spéciaux. 58

L'heure ou la date du notebook ne correspondent pas 59

L'écran LCD du notebook ne s'éclaire pas. 59

L'affichage sur l'écran LCD du notebook n'est pas très lisible 59

Le moniteur externe reste 60

L'affichage sur le moniteur externe n'apparaît pas ou défile 60

Après la mise sous tension, le notebook ne démarre pas 61

Le notebook s'est arrêté de fonctionner 61

L'imprimante n'imprime pas 62

Le DVD vidéo s'arrête 62

Caractéristiques techniques 63

Notebook 64

Accumulateur 64

L'adaptateur d'alimentation 65 W. 64

Remarques du constructeur 65

Élimination et recyclage 65

Technologie protégée par copyright 65

Marquage CE 66 Index 67

Grâce à une technologie novatrice…

et à son design ergonomique, votre AMILO est un notebook convivial et fiable.

Votre notebook existe en plusieurs modèles. La plupart des sections de ce manuel d'utilisation s'appliquent à toutes les configurations – nous attirerons votre attention sur les différences spécifiques. Certaines images peuvent ne pas correspondre à votre modèle, elles sont uniquement destinées à expliquer le principe.

Votre système d'exploitation Microsoft Windows XP ou Windows Vista est déjà installé et configuré de façon optimale de manière à vous permettre de démarrer immédiatement lorsque vous mettrez votre AMILO sous tension la première fois.

Votre notebook intègre la technologie la plus récente pour vous permettre de découvrir l'informatique dans des conditions optimales. Selon votre modèle, les composants suivants sont présents :

• mémoire vive de max. 2 Go (RAM). Pour obtenir plus d'informations sur les modules de mémoire autorisés, contactez notre Assistance technique.
• un lecteur DVD multi-format compatible double couche ou, en fonction de l'appareil, un lecteur double DVD±RW ou un lecteur DVD multi-format compatible double couche avec Label Flash pour lire des films sur DVD ou graver des CD/DVD
• une sortie S-video pour raccorder libre notebook à la télévision
• un port FireWire pour raccorder des périhériques rapides comme, p. ex., un camescope numérique (Note : "périhériques" et "camescope" ne sont pas corrigés car la correction n'est pas certaine.)
• plusieurs ports USB pour ajouter très facilement des webcams, des consoles de jeu, une imprimante et plus encore
• un modem intégré, un module LAN et un module Wireless LAN pour accéder à Internet
• Un logement ExpressCard dans lequel vous pouvez utiliser une carte ExpressCard/34 ou ExpressCard/54
• un logement pour carte mémoire pour transférer rapidement sur votre notebook des photos numériques, de la musique et des vidéos clips.
• un contrôleur audio intégré et deux haut-parleurs stéréo pour le prise des oreilles
• Vous pouvez même connecter un microphone et des haut-parleurs externes pour bénéficier d'une meilleure sortie audio.

Grâce à l'Utilitaire Setup du BIOS, vous pouvez contrôler le matériel de votre notebook et protéger votre système contre tout accès non autorisé en utilisant la puissance de la protection par mots de passe.

Ce manuel d'utilisation vous montre, entre autres, comment mettre en service et utiliser votre AMILO.

Vous trouverez d'autres informations sur votre AMILO :

• dans les Manuels "Safety" (Sécurité) et "Warranty" (Garantie)
• dans la documentation sur le logiciel Wireless LAN (fichier PDF sur votre notebook ou sur le CD/DVD "Drivers & Utilities" ou sur nos pages Internet)
• dans la documentation de votre système d'exploitation
• dans les fichiers d'informations (par exemple :. TXT,. DOC,. CHM,. HLP,. PDF,. HTML)

Symboles

Vous rencontrez dans ce manuel les symboles suivants :

signale des remarques à respecter impérativement pour votre propre sécurité, celle de votre appareil et celle de vos données. La garantie s'éteint à l'instant où vous endommagez le notebook en ne respectant pas ces consignes.

signale des informations importantes pour la bonne utilisation du système.

signale une opération que vous devez exécuter.

Cette police

correspond à des affichages écran.

Cette police

symbolise des noms des programmes, des commandes ou des options de menu.

"Guillemets"

servent à identifier des titres de chapitres, des noms de disques durs, de CD, de DVD et différents concepts à mettre en évidence.

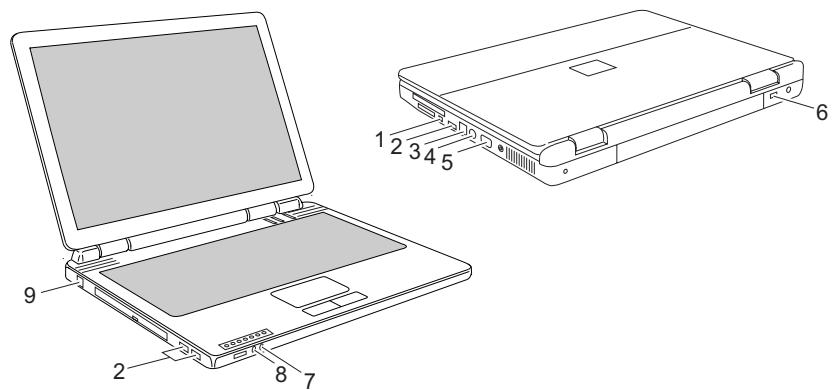

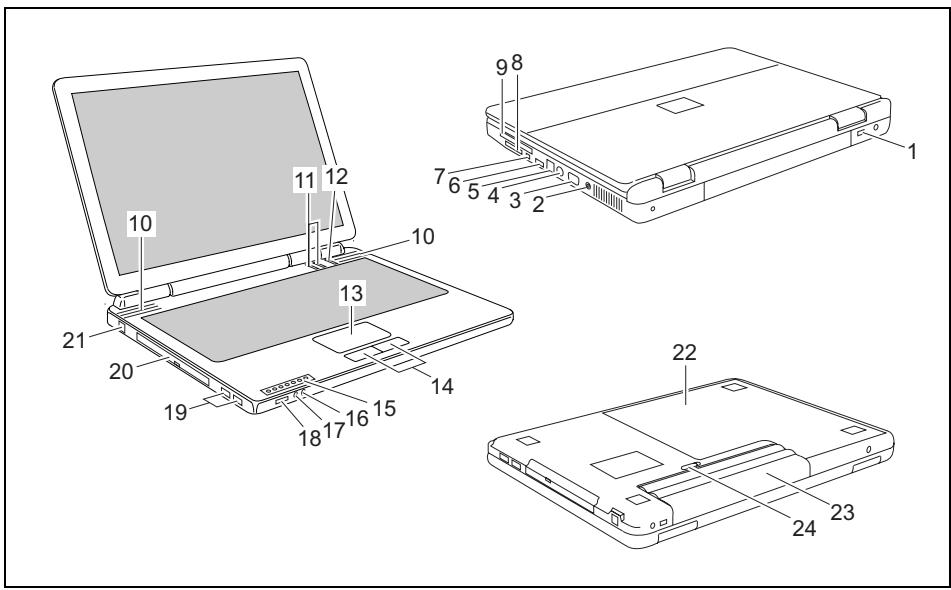

Ports et éléments de commande

Dans ce chapitre seront présentés les différents composants matériels de votre notebook. Vous obtiendrez un aperçu des voyageurs et des ports du notebook. Familiarisez-vous avec ces différents éléments avant de travailler avec le notebook.

1 = Dispositif Kensington Lock 2 = Prise de tension continue (DC IN) 3 = Port moniteur 4 = Prise S-Video Out 5 = Port LAN 6 = Port USB 7 = Port FireWire 8 = Logement carte Memory Card 9 = Logement carte ExpressCard 10 = Haut-parleurs internes 11 = Touches Easy Launch 12 = Interrupteur Marche/Arrêt du notebook

13 = Surface tactile 14 = Touches des surfaces tactiles 15 = Voyants d'état 16 = Port écouteurs/SPDIF 17 = Port microphone/Line-In 18 = Interrupteur Marche/Arrêt pour wireless LAN 19 = Ports USB 20 = Lecteur de CD/DVD 21 = Port modem 22 = Logement service (disque dur, mémoire) 23 = Accumulator 24 = Sécurité de l'accumulateur

Remarques importantes

Ce chapitre contient des consignes de sécurité que vous devez absolument observer en utilisant cette notebook. Les autres consignes vous fournissent des informations utiles concernant toute notebook.

Consignes de sécurité

Respectez les consignes de sécurité reprises dans le manuel "Safety" (Sécurité) et les remarques suivantes.

Lisez attentivement les sections du manuel identifiées par le symbole ci-contre.

Lors du branchement et du débranchement des câbles, respectez les consignes figurant dans le présent manuel d'utilisation. - Respectez les consignes en matière d'environnement dans le chapitre "Caractéristiques techniques" et le chapitre "Première mise en service du notebook" avant de mettre notre notebook en service et sous tension pour la première fois. Pour le nettoyage, tenez compte des indications reprises dans le paragraphe "Nettoyer le notebook". Si vous possédez un notebook avec fonction Wireless LAN, respectez également les autres consignes de sécurité spécifiques aux appareils avec composants radio dans le manuel "Sécurité".

Cet notebook satisfait aux dispositions en matière de sécurité valables pour les équipements informatiques. En cas de doute sur l'utilisation de l'appareil dans un environnement donné, veuillez vous adresser à votre point de vente ou à notre Hotline/groupe d'assistance (Help Desk).

Économie d'énergie

Si vous n'utilisez pas votre notebook, débranchez-le.

Exploitez les fonctions d’économie d’énergie mises à votre disposition (voir chapitre "Travailler avec le notebook"). Si vous utilisez les fonctions d’économie d’énergie proposées par le notebook, il consommera moins d’énergie. Le notebook bénéficiera par conséquent d’une plus grande autonomie et son accumulateur devra être rechargé moins souvent.

Économie d'énergie sous windows

Si vous avez raccordé à votre notebook un moniteur disposant de fonctions d'économie d'énergie, vous pouvez les régler dans l'onglet Ecran de veille. Choisissez dans le menu Démarrer - Panneau de configuration - Apparence et thèmes - Affichage - Ecran de veille un écran de veille.

D'autres fonctions d'économie d'énergie vous pouvez régler dans le menu Démarrer - Panneau de configuration - Performances et maintenance - Options d'alimentation.

Emporter son notebook

Respectez les consignes qui suivent lorsque vous emportez votre notebook.

Avant de partir en voyage

Sauvegardez les données importantes du disque dur. - Eteignez le composant radio (Wireless LAN) pour des raisons de sécurité. En cas de trafic de données sans fil, il est aussi possible que des personnes non autorisées puissent recevoir des données.

Vous trouvez des indications sur l'activation du cryptage de données dans la documentation fournie avec votre composant radio.

• Si vous avez l'intention d'utiliser votre notebook pendant un vol en avion, demandez à la compagnie aérienne si elle l'autorise.

Si vous voyagez dans un autre pays

• Lorsque vous voyagez à l'étranger, assurez-vous que l'adaptateur d'alimentation peut fonctionner sur la tension de secteur disponible sur place. Si ce n'est pas le cas, procurez-vous l'adaptateur d'alimentation correspondant pour votre notebook. N'utilisez aucun autre transformateur
• Vérifie si la tension locale correspond aux spécifications du câble secteur. Si cela n'avait pas être le cas, achetez un câble secteur qui réponde aux conditions locales. N'utilise pas d'adaptateur pour appareils électriques pour y connecter le notebook.
• Renseignez-vous auprès de l'administration compétente du pays de destination pour savoir si vous pouvez y utiliser votre notebook avec ses composants radio intégrés (voir aussi "Marquage CE").
• L'utilisation d'un modem peut provoquer des incompatibilités avec le système téléphonique local. Il peut en résulter de piètres performances ou une défaillance totale du modem. Vous aurez peut-être besoin d'un adaptateur téléphonique spécifique (accessoire disponible en option).

Transporter le notebook

Retirez tous les supports de données (par exemple, CD, DVD) des lecteurs. - Mettez le notebook hors tension. - Retirez les fiches secteur de l'adaptateur d'alimentation et de tous les périphériques des prises secteur. - Retirez le câble de l'adaptateur d'alimentation et les câbles de données de tous les périphériques. Rabattez l'écran LCD jusqu'à l'enclenchement. Utilisez pour le transport du notebook un sac approprié pour le protéger de la poussière et des chocs. - Protégez le notebook contre les fortes secousses et les températures excessives (le rayonnement direct du soleil dans la voiture, par exemple).

Nettoyer le notebook

Mettez le notebook hors tension. Retirez la fiche secteur de l'adaptateur d'alimentation de la prise secteur. Démontez l'accumulateur (voir Chapitre "Accumulateur : retirée").

Le nettoyage de l'intérieur du boîtier ne doit être effectué que par les techniciens autorisés.

Utilisez exclusivement des produits de nettoyage spéciaux pour ordinateurs. Les produits ménagers et de polissage normaux peuvent endommager les inscriptions du clavier et du notebook, la peinture ou même le notebook lui-même.

Évitez toute déténnstration de liquide dans l'intérieur du notebook.

L'écran Crystal View est très sensible aux griffures! Nettoyez la surface de l'écran uniquement avec un chiffon très doux et légèrement humidifié.

Vous pouvez nettoyer la surface du boîtier avec un chiffon sec.

S'il est très sale, vous utilisez un chiffon humide trempe préalablement dans de l'eau mélangée avec un détergent doux pour vaisselle et bien essoré.

Pour nettoyer le clavier et la surface tactile, utilisez des chiffons désinfectants.

Première mise en service du notebook

Respectez le chapitre "Remarques importantes".

Avant de pouvoir travailler avec votre notebook pour la première fois, vous devez charger l'accumulateur et installer le logiciel fourni. Le système d'exploitation Windows et les pilotes nécessaires pour le matériel sont déjà préinstallés.

Lors de la livraison, l'accumulateur se trouve dans le logement pour accumulateur. L'accumulateur doit être chargé pour que vous puissiez utiliser libre notebook en mode accumulateur.

Lorsque le notebook est utilisé en déplacement, l'accumulateur intégré lui fournit l'énergie nécessaire. Vous pouvez augmenter l'autonomie du notebook en tirant profit des fonctions d'économie d'énergie disponibles.

Lorsque vous utilisez le notebook à la maison ou au bureau, nous vous conseillons de le raccorder à l'adaptateur d'alimentation plutôt que de solliciter l'accumulateur.

La connexion des périphériques externes (une imprimante, une souris par exemple) est expliquée dans le chapitre "Connector des périphériques".

Déballage et contrôle du notebook

Déballez les différents éléments. Vérifiez si le notebook présente des dommages apparents dus au transport.

Si vous constatez des dommages dus au transport, nous vous prions d'informer immédiatement le point de vente compétent!

Nous vous conseillons de ne pas jeter l'emballage d'origine de l'appareil. Conservez l'emballage d'origine, il pourra vous servir lors d'un transport ultérieur.

Choix d'un emplacement

Avant de mettre votre notebook en place, CHOISISSEZ un emplacement adéquat. Suivez pour cela les conseils suivants:

• Ne posez jamais votre notebook sur une surface non rigide (une moquette, des meubles rembourrés, par exemple). Vous risquez ainsi d'entraver la ventilation et de provoquer des dégâts dus à la surchauffe.
• Ne posez pas le notebook directement sur vos jambes pendant une trop longue période. La face inférieure s'échauffe pendant le fonctionnement normal du notebook. Un contact prolongé avec la peau peut être désagréable voire provoquer des brûlures.
• Posez le notebook sur une surface plane et stable. N'oubliez pas que les pieds en caoutchouc du notebook peuvent laisser des marques sur les surfaces fragiles. L'espace libre autour du notebook et de l'adaptateur d'alimentation doit être d'au moins 100mm pour permettre une ventilation suffisante.
• N'obturez jamais les ouïes de ventilation du notebook et de l'adaptateur d'alimentation.
• Évitez d'exposer votre notebook à des conditions d'environnement extrêmes. Protegez le notebook contre la poussière, l'humidité et la chaleur.

Branchement de l'adaptateur d'alimentation

Respectez les instructions données dans le chapitre "Consignes de sécurité".

Le câble secteur livré avec l'appareil répond aux exigences du pays dans lequel vous avez acheté le notebook. Assurez-vous que ce câble secteur est autorisé dans le pays dans lequel vous l'utilisez.

Ne branchez pas l'adaptateur d'alimentation sur une prise de courant avant d'avoir connecté le notebook à l'adaptateur d'alimentation.

Assurez-vous que la puissance absorbée de l'adaptateur d'alimentation ne dépasse pas celle du circuit électrique sur lequel vous branchez l'adaptateur d'alimentation (voir caractéristiques techniques de l'adaptateur d'alimentation).

Raccordez le câble de l'adaptateur d'alimentation (1) à la prise de tension continue (DC IN) du notebook. Raccordez le câble secteur (2) à l'adaptateur d'alimentation. Branchez le câble secteur (3) sur la prise de courant.

Première mise sous tension du notebook

Lorsque vous mettez le notebook sous tension pour la première fois, le logiciel fourni est installé et configuré. Cette procédure ne peut pas être interrompue ; prévoyez par conséquent un certain temps pour son exécution et branchez le notebook sur la tension de secteur via l'adaptateur d'alimentation.

Pendant l'installation, vous pouvez uniquement redémarrer le notebook si le système vous y invite!

Le système d'exploitation est déjà installé sur le disque dur et, pour faciliter la mise en service de votre notebook, les manuels sont enregistrés sur le disque dur.

• Mettez le notebook sous tension (voir chapitre "Travailler avec le notebook", section "Notebook: mise sous tension"). Suivez les indications données à l’écran pendant l'installation.

En cas de doute sur les données que le système vous demande d'introduire, lisez le manuel du système d'exploitation.

Si un système d'exploitation Windows est installé sur votre notebook, vous trouverez plus d'informations sur le système, les pilotes, les programmes d'aide, les mises à jour, les manuels etc. sur votre Notebook ou sur le CD/DVD "Drivers & Utilities" ou sur nos pages Internet.

Travailler avec le notebook

Ce chapitre décrit l'utilisation de base de votre notebook.

La connexion des périphériques externes (une imprimante, une souris par exemple) est expliquée dans le chapitre "Connecter des périphériques".

Respectez les instructions données dans le chapitre "Remarques importantes".

Mettre le notebook sous tension

Placez le déverrouillage (1) dans le sens de la flèche et soulevez l'écran LCD vers le haut (2).

Appuyez sur l'interrupteur Marche/Arrêt (1) pour mettre le notebook sous tension. Le voyant Marché du notebook s'allume.

Mettre le notebook hors tension

Arrêtez votre système d'exploitation correctement (Windows XP p. ex., dans le menu Démarrer - par la fonction Arrête l'ordinateur). Si le notebook ne s'éteint pas de lui-même, appuyez pendant env. cinq secondes sur l'interrupteur Marche/Arrêt (1). Rabattez l'écran LCD (1) jusqu'à l'enclement.

Voyants d'état

Les voyants d'état vous informant sur les états de l'alimentation électrique, des lecteurs et des fonctions du clavier. Trois voyants sont également visibles quand le notebook est fermé (voyant Marche, voyant Wireless Lan et voyant accumulator).

Voyant Marche/Standby

Voyant Caps Lock

Voyant Wireless LAN

Voyant Num Lock

Voyant accumulateur

Voyant Silent Mode (Mode d'exploitation silencieux)

Voyant lecteur

Voyant marche/standby

Le voyant est allumé : Le notebook est sous tension. Le voyant clignote : Le notebook est en mode Standby. Le voyant est éteint : Le notebook est hors tension.

Voyant wireless LAN

Le voyant est allumé : Le module Wireless LAN est activé. Le voyant est éteint : Le module Wireless LAN est désactivé.

Voyant accumulateur

L'état de charge de l'accumulateur est indiqué par le voyant accumulateur.

Le voyant s'allume en vert: L'accumulateur est complètement chargé. Le voyant clignote en orange: L'accumulateur est charge. Le voyant clignote en rouge: L'accumulateur est presque vide. Le voyant est éteint: L'accumulateur est vide.

Voyant lecteur

Le voyant est allumé : La touche de verrouillage majuscules a été actionnée. Toutes les lettres sont représentées en majuscules. Lorsque la touche est légendée plusieurs fois, c'est le caractère imprimé dans la partie supérieure gauche de la touche qui sera affiché.

Voyant num lock

Le voyant est allumé : La touche Num a été actionnée.

Les caractères bleus imprimés dans la partie supérieure droite des touches du pavé numérique sont actifs.

Voyant silent mode (mode d'exploitation silencieux)

Le voyant clignote d'abord trois fois, puis reste allumé : le notebook est en mode Silent.

Le processeur et la puce graphique ne fonctionnent pas à pleine puissance (voir aussi le chapitre "Touches Easy Launch").

Le voyant est éteint : le ventilateur du processeur fonctionne en mode normal.

Le processeur et la puce graphique fonctionnent à pleine puissance.

Clavier

L'utilisation normale du clavier de votre notebook entraîne une usure progressive de celui-ci. Le légendage des touches en particulier est sensible à une utilisation intensive. Il est possible que l'inscription des touches disparaisse peu à peu pendant la durée de vie du notebook.

Le clavier est disposé de manière à proposer toutes les fonctions d'un clavier étendu. Quelques-unes des fonctions que propose un clavier étendu sont exécutées à l'aide de combinaisons de touches.

La description des touches ci-dessous s'applique au système d'exploitation Windows. Les autres fonctions des touches sont décrites dans le manuel qui accompagne votre programme d'application.

La figure suivante montre comment utiliser les touches légendées plusieurs fois pour afficher un caractère. L'exemple n'est valable que si le voyant CapsLock ne s'allume pas.

Touch de retour arrêté (backspace)

La touche de retour arrière efface le caractère placé à gauche du curseur.

Touche de tabulation

La touche de tabulation déplace le curseur sur la tabulation suivante.

Touche entrée (return, enter, saut de ligne, retour chariot)

La touche Entrée clôture une ligne de commande. Si vous appuyez sur la touche Entrée, la commande sera exécutée.

Touché de verrouillage majuscules (caps lock)

La touche de verrouillage majuscules active le mode majuscules (l’indicateur CapsLK s’allume). En mode majuscules, toutes les lettres sont représentées en majuscules. Lorsque la touche est légendée plusieurs fois, c’est le caractère imprimé dans la partie supérieure gauche de la touche qui sera affiché.

Pour désactiver le mode majuscules, il vous suffit d'actionner la touche majuscules.

Touche majuscules (shift)

La touche majuscules permet d'afficher les majuscules. Lorsque la touche est légendée plusieurs fois, c'est le caractère imprimé dans la partie supérieure gauche de la touche qui sera affiché.

Touche fn

La touche [Fn] permet d'activer les fonctions spéciales affichées sur une touche légendée plusieurs fois (voir "Touches: combinaison de touches").

En cas d'un clavier externe, vous devez appuyer simultanément sur les touches Ctrl et Alt au lieu de la touche Fn.

Touches fléchées

Les touches fléchées permettent de déplacer le curseur dans la direction indiquée par la flèche, c.-à-d. vers le haut, vers le bas, vers la gauche ou vers la droite.

Touche pause

La touche [Pause] interrompt l'affichage écran. Actionnez une touche quelconque pour rétablir l'affichage écran.

Touche de démarrage

Touche Démarage appelle le Menu de démarrage de Windows.

Touché menu

La touche Menu appelle le menu de l'objet sélectionné.

Bloc numérique virtuel

Sur le clavier de votre notebook est dépourvu de bloc numérique séparé. Pour vous permettre cependant d'utiliser les touches d'un bloc numérique avec certaines applications, vous disposez d'un bloc numérique virtuel. Sur le clavier, les touches du bloc numérique virtuel se reconnaissent aux chiffres et symboles imprimés dans la partie supérieure droite de la touche. Lorsque le bloc numérique virtuel est activé, vous pouvez afficher les caractères imprimés sur la partie supérieure droite des touches.

1 = Caractères valides lorsque le voyant Num Lock n'est pas allumé (voir la section "Voyants d'état"). 2 = Caractères valides lorsque le voyant Num Lock est allumé (voir section "Voyants d'état").

Combinaison de touches

La description des combinaisons de touches ci-dessous s'applique au système d'exploitation Windows. Avec d'autres systèmes d'exploitation et avec certains pilotes, l'une ou l'autre des combinaisons de touches ci-dessus peut ne pas être opérantes.

D'autres combinaisons de touches sont décrites dans le manuel de votre programme d'application.

Les combinaisons de touches sont entrées de la façon suivante :

Maintenez la première touche de la combinaison de touches enfoncée. Appuyez simultanément sur la(les) touche(s) nécessaire(s) pour exécuter la fonction.

En cas d'un clavier externe, vous devez appuyer simultanément sur les touches Ctrl et Alt au lieu de la touche Fn.

Activer/désactiver le mode suspend

Cette combinaison de touches vous permet de mettre le mode Suspend sous et hors tension.

Activer/désactiver le haut-parleur

Cette combinaison de touches vous permet de mettre le haut-parleur du notebook sous et hors tension.

Permuter l'affichage écran

Si vous avez branché un moniteur externe, cette combinaison de touches vous permettra de sélectionner l'écran sur lequel les données s'afficheront.

L'affichage des données est possible :

• uniquement sur l'écran LCD du notebook (LCD)
• uniquement sur le moniteur externe (CRT)
• simultanément sur l'écran LCD du notebook et sur le moniteur externe (LCD & CRT).

Cette combinaison de touches augmente le volume des haut-parleurs intégrés.

Diminuer le volume

Cette combinaison de touches baisse le volume des haut-parleurs intégrés.

Augmenter la luminosité de l'écran

Cette combinaison de touches augmente la luminosité de l'écran.

Diminuer la luminosité de l'écran

Cette combinaison de touches diminue la luminosité de l'écran.

Basculer entre applications ouvertes

Cette combinaison de touches vous permet de basculer entre plusieurs applications ouvertes.

Exécuter un démarrage à chaud

Cette combinaison de touches permet de redémarrer le notebook. Appuyez sur les touches [Ctrl] et [Alt] et maintenez-les enfoncées, puis appuyez sur la touche [Suppr]. Le Gestionnaire des tâches s'affiche en premier lieu. C'est à la deuxième tentative que le démarrage à chaud est exécuté.

Saut de tabulation négatif

Cette combinaison de touches déplace le curseur sur la tabulation précédente.

Vous trouverez les combinaisons de touches Windows dans la documentation de votre système d'exploitation.

Paramètres de pays et de clavier

Pour modifier les paramètres de pays et de clavier, procédez comme suit :

Cliquez sur Démarrer-Panneau de configuration. Double-cliquez sur Options régionales et linguistiques.

Les réglages actuels apparaissent dans l'onglet Paramètres régionaux.

Choisissez les paramètres de pays que vous souhaitez modifier. Cliquez sur Appliquer. ▶ Cliquez sur le bouton de commande Détails... dans l'onglet Langues. ▶ Cliquez sur Ajouter... pour ajouter d'autres dispositions de clavier à la sélection. Choisissez dans le champ Langue d'entrée par défaut la disposition du clavier que vous souhaitez utiliser au démarrage du notebook. Cliquez sur Appliquer et validez avec OK.

Touches easy launch

Votre notebook est équipé de deux touches Easy Launch. Grâce au logiciel pré-installé, vous pouvez démarrer les applications ou fonctions suivantes d'une seule pression sur une touche.

Internet

Cette touche vous permet de démarrer le navigateur Internet par défaut de votre système.

Silent mode (mode d'exploitation silencieux)

Cette touche vous permet de réduire la vitesse de rotation du ventilateur du processeur.

Lorsque le Silent Mode est activé, le processeur et la puce graphique ne fonctionnent pas à pleine puissance.

Surface tactile et touches

Veillez à ce que la surface tactile n'entre pas en contact avec la saleté, des liquides ou des matières grasses.

Ne manipulez jamais la surface tactile avec des doigts sales.

Ne posez aucun objet lourd (des livres, par exemple) sur la surface tactile ou les touches de celle-ci.

La surface tactile vous permet de déplacer le pointeur sur l'écran. Les touches de la surface tactile seront à sélectionner et exécuter des commandes. Elles correspondant aux boutons d'une souris traditionnelle.

Déplacez votre doigt sur la surface tactile.

Le pointeur se déplace.

Sélectionner un objet

Déplacez le curseur sur l'objet voulu. Tapez une fois du bout du doigt sur la surface tactile ou appuyez une fois sur la touche gauche.

L'objet est sélectionné.

Exécuter une commande

Déplacez le curseur sur la zone désirée. Tapez à deux reprises du bout du doigt sur la surface tactile ou appuyez deux fois sur la touche gauche.

La commande est exécutée.

Tirer un objet

Sélectionnez l'objet souhaité. Maintenez le bouton gauche enfoncé et déplacez l'objet à l'endroit souhaité en glissant le doigt sur la surface tactile.

L'objet est déplacé.

Remarques relatives à l'écran LCD

Des écrans TFT de qualité supérieure sont intégrés dans les notebooks de Fujitsu Siemens Computers GmbH. Pour des raisons techniques, les écrans TFT sont fabriqués pour une résolution spécifique. Un affichage optimal et net peut uniquement être garanti dans la résolution correspondant à l'écran TFT respectif. Une résolution d'écran différente des specifications peut entraîner un affichage flou.

On entend par résolution d'écran le nombre de pixels ("Picture Element" = élément d'image) horizontally et verticaux dont se compose l'affichage à l'écran. "WUXGA" p. ex. signifie 1920 x 1200 pixel. Chaque pixel se compose de trois soi-disant sous-pixels (points d'image) des couleurs rouge, vert et bleu. Au total un écran WUXGA se compose donc de 1920 x 1200 x 3 = 6912000 sous-pixels.

Résolutions d'écran féquement utilisées	Nombre de pixels
XGA	1024 x 768
WXGA	1280 x 800
SXGA	1280 x 1024
SXGA+	1400 x 1050
WXGA+	1440 x 900
UXGA	1600 x 1200
WSXGA	1680 x 1050
WUXGA	1920 x 1200

La résolution de l'écran LCD de votre notebook est déjà préréglée de façon optimale.

Points d'image clairs sous nos

Dans l'état actuel des techniques de production, il n'est pas possible de garantir un affichage écran irreprochable. Quelques rares points d'image plus clairs ou plus sombres peuvent apparaître en permanence. Le nombre maximum autorisé de points d'image défectueux est défini par la stricte norme internationale ISO 13406-2 (Classe II).

Exemple :

Un écran LCD de 15" d'une résolution de 1024 x 768 possède 1024 x 768 = 786432 pixels. Chaque pixel se compose de trois points d'image (rouge, vert et bleu), ce qui représente presque 2,4 millions de sous-pixels. La norme ISO 13406-2 (Classe II) autorise 4 pixels défectueux ainsi que 5 sous-pixels défectueux, c.-à-d. un total de 17 sous-pixels défectueux.

Ce nombre représente une proportion d'environ 0,0007 % de l'ensemble des sous-pixels !

Rétro-éclairage

Les écrans TFT sont utilisés avec un rétro-éclairage. L'intensité lumineuse du rétro-éclairage peut diminuer pendant la durée de vie du notebook. Vous pouvez cependant régler individuellement la luminosité de votre écran.

Régler la résolution

La résolution de l'écran LCD de votre notebook est déjà préréglée de façon optimale.

Modifier le corps des polices

Vous pouvez choisir une police plus grande ou plus petite dans la zone Police du menu Démarrer - Panneau de configuration - Apparence et thèmes - Affichage - Paramètres avancés.

Synchroniser l'affichage sur l'écran LCD et sur un moniteur externe

Votre notebook supporte l'affichage simultané sur l'écran LCD et sur un moniteur externe. Avec la combinaison des touches [Fn] + [F4], vous pouvez basculer entre l'écran LCD uniquement, le moniteur externe uniquement et l'écran LCD et le moniteur externe. Ce dernier réglage s'avère très utile si vous souhaitez une résolution élevée et une fréquence de rafraîchissement importante sur un moniteur externe.

Accumulateur

L'accumulateur est un composant essentiel de votre notebook. Lorsque le notebook est utilisé en déplacement, l'accumulateur intégré lui fournit l'énergie nécessaire. Vous pouvez augmenter la durée de vie de l'accumulateur en manipulant l'accumulateur avec soin. La durée de vie moyenne d'un accumulateur est d'environ 500 cycles de chargement/déchargement.

Vous pouvez augmenter le temps de fonctionnement de l'accumulateur en tirant profit des fonctions d'économie d'énergie disponibles.

Chargement, entretien et maintenance de l'accumulateur

Ne chargez l'accumulateur du notebook que lorsque la température ambiantese situe entre 5°C et 35°C.

Pour charger l'accumulateur du notebook, branchez le notebook sur l'adaptateur d'alimentation (voir "Branchement de l'adaptateur d'alimentation").

Voupez prolonger la durée de vie de l'accumulateur en le déchargeant complètement avant de le recharger. Pour ce faire, laissez Your notebook sous tension en mode accumulator. Lorsque la charge de l'accumulateur est faible, un avertissement acoustique retentit. Si vous ne branchez pas l'adaptateur d'alimentation dans les cinq minutes qui seront le signal d'avisressement, votre notebook se met automatiquement hors tension.

Vous trouvez un complément d'information sur le temps de charge de l'accumulateur au chapitre "Caractéristiques techniques".

Surveiller l'état de charge

La surveillance de la capacité de l'accumulateur sous Windows s'effectue grâce à un compteur de charge de l'accumulateur qui se situe sur la barre de tâches. Si vous placez le curseur sur le symbole de l'accumulateur, vous voyez apparaitre le niveau de charge de ce dernier.

Stocker l'accumulateur

L'accumulateur doit être stocké idéalement dans un endroit sec et aux températures comprises entre 0°C et +30°C. Plus la température de stockage est BASSE, moins l'accumulateur se déchargera de lui-même.

Si vous stockez des accumulateurs pendant une longue période (au-delà de deux mois), l'état de charge devrait être d'environ 30%. Pour empêcher un déchargement complet, vérifiez régulièrement l'état de charge de l'accumulateur.

Pour pouvoir utiliser de manière optimale l'autonomie de charge de l'accumulateur, vous devez entièrement décharger l'accumulateur et ensuite le recharger.

Si vous n'utilisez pas les accumulateurs pendant une longue période, retirez-les du notebook. Ne gardez pas d'accumulateurs dans l'appareil!

Surveiller l'état de charge

La surveillance de la capacité de l'accumulateur sous Windows s'effectue grâce à un compteur de charge de l'accumulateur qui se situe sur la barre de tâches. Si vous placez le curseur sur le symbole de l'accumulateur, vous voyez apparaître le niveau de charge de ce dernier.

Monter et démonter un accumulateur

N'utilisez que des accumulateurs conçus pour votre notebook par FUJITSU SIEMENS COMPUTERS.

Lorsque vous montez ou démontez un accumulateur, ne forcez pas.

Veillez à ce qu'aucun corps étranger ne pénétre dans les connecteurs des accumulateurs.

Accumulateur : retirer

Mettez votre notebook hors tension et débranchez la fiche secteur de la prise de courant. Rabattez l'écran LCD jusqu'à l'enclenchement. Débranchez tous les câbles connectés au notebook. Retournez le notebook et posez-le sur une surface stable, plane et propre. Le cas échéant, posez une serviette antidérapante sur cette surface afin d'éviter de griffer le notebook.

Poussez le coulisseau de verrouillage de l'accumulateur (1) dans le sens de la flèche sans le relâcher.

La flèche est représentative sur le coulisseau de verrouillage de l'accumulateur.

Sortez l'accumulateur du compartiment réservé à l'accumulateur (2).

Accumulateur : monter

Avancez l'accumulateur dans son logement jusqu'à l'entendre s'encastrer.

Utilisation des fonctions d'économie d'énergie

Si vous utilisez les fonctions d'économie d'énergie proposées par le notebook, il consommera moins d'énergie. Le notebook bénéficiera par conséquent d'une plus grande autonomie et son accumulateur devra être rechargé moins souvent.

Lorsque vous interrompez votre travail pendant quelque temps pour ensuite le reprendre, vous pouvez activer des options d'économie d'énergie comme, p. ex. Standby ou Mise en veille prolongée.

Si vous êtes connecté à un réseau ou à Internet, nous vous déconseillons de basculer en mode d'économie d'énergie car votre connexion sera interrompue.

Si vous n'avez pas besoin du notebook pendant une longue période, désactivez d'abord le mode d'économie d'énergie et mettez ensuite le notebook hors tension.

Ne mettez jamais votre notebook hors tension lorsqu'il est en mode d'économie d'énergie. Lorsque le notebook est en mode d'économie d'énergie :

• Ne connectez aucun périphérique.
• Ne déconnectez pas le notebook des périphériques.
• Ne mettez pas le notebook sous tension aussi longtemps que l'accumulateur intégré est vide.
• Ne modifiez pas l'extension mémoire. N'insérez et ne retirez pas de carte PC Card ou de carte ExpressCard.

Lorsque vous rabattez l'écran LCD, le notebook bascule automatiquement dans un mode d'économie d'énergie.

Vous pouvez activer les fonctions d'économie d'énergie dans le menu Démarrer - Panneau de configuration - Performances et maintenance - Options d'alimentation. Sous Windows Hibernate mode (repos) est le mode d'économie d'énergie régé par défaut.

Cartes expresscard

Un logement ExpressCard permet d'utiliser une carte ExpressCard/34 ou ExpressCard/54.

Lisez la documentation relative à la ExpressCard et respectez les consignes du fabricant. Lorsque vous montez ou retirez une ExpressCard, ne forcez pas.

Assurez-vous qu'aucun corps étranger ne pénétre dans le logement pour carte ExpressCard.

Insérer la carte expresscard

Retirez la garniture pour la carte ExpressCard du logement.

Conservez la garniture pour carte ExpressCard dans un endroit sûr. Lorsque vous retirerez la carte ExpressCard, nous vous conseillons de réinsérer la garniture pour carte ExpressCard. Vous évitez ainsi que des corps étrangers pénètrent dans le logement pour carte ExpressCard.

Insérez la carte ExpressCard, contacts vers l'avant, dans l'ouverture du logement. Glissez soigneusement la carte ExpressCard dans le logement jusqu'à l'entendre s'encastrer.

La carte ExpressCard peut dépasser de un à plusieurs millimètres (selon le type de carte ExpressCard).

Vous trouverez dans la documentation relative à la carte ExpressCard une description de l'installation des pilotes requis.

Lisez également les fichiers d'aide correspondants sur le CD, les informations concernant les pilotes de la carte ExpressCard ou les informations proposées par le système d'exploitation (p. ex. dans Aide et support sous Windows XP).

Retirer la carte expresscard

Dans la barre de tâches, vous pouvez arrêter la carte ExpressCard :

Cliquez avec le bouton gauche de la souris sur le symbole. Choisissez la carte ExpressCard que vous pouvez arrêter et retarder. Appuyez sur la touche Entrée.

Une boîte de dialogue vous signale que vous pouvez retirer la carte ExpressCard sans risque.

Retirez la carte ExpressCard du logement.

Insérez la garniture pour carte ExpressCard dans l'emplacement. Poussez la garniture pour carte ExpressCard avec précaution dans le logement jusqu'à ce qu'elle s'encastre.

Cartes memory card

Votre notebook est équipéd d'un port de carte Memory Card. Le port de carte Memory Card supporte les formats suivants :

• Secure Digital (SD™ Card) MultiMediaCard (MMC) Memory Stick / Memory Stick Pro (Sony®)

Lorsque vous manipulez des cartes Memory Card, respectez les consignes du fabricant.

Insérer une carte memory card

Poussez la carte Memory Card dans le logement avec précaution. La surface légendée doit être tournée vers le haut.

La carte Memory Card peut dépasser d'un ou plusieurs millimètres (en fonction du type de carte Memory Card utilisé).

Retirer une carte memory card

Retirez la carte Memory Card du notebook.

Disque dur

Le disque dur est le support de stockage le plus important de votre notebook. Si vous copiez sur leur disque dur des applications et des fichiers stockées sur CD/DVD, vous pourrez travailler beaucoup plus rapidement et donc plus efficacement.

En cas d'accès au disque dur, le voyant du lecteur s'allume.

Formats de support d'informations cd/dvd

À la livraison, votre notebook est équipé d'un lecteur de CD/DVD. Selon le modèle, votre notebook est équipé d'un lecteur double (DVD±RW), d'un lecteur DVD multi-format compatible double couche ou d'un lecteur super-multi-format DVD±RW DL LF (double couche avec support Label Flash).

Les lecteurs CD/DVD peuvent lire ou lire et graver différents CD ou DVD. Vous trouvez ci-dessus une description de chaque type de CD ou de DVD:

Cd-Rom

Abréviation pour : Compact Disc - Read Only Memory. Un CD-ROM est un support optique d'informations capable de stocker un max. de 700 Mo de données. Ces données ne peuvent être modifiées.

Cd-r

Abréviation pour : Compact Disc Recordable. Un CD-R est un support optique d'informations sur lequel vous ne pouvez graver qu'une seule fois. Vous avez un max. de 700 Mo de données. Ces données ne peuvent plus être modifiée ensuite, mais être lues, quand vous voulez.

Cd-rw

Abréviation pour : Compact Disc ReWriteable. Un CD-RW est un support optique d'informations sur lequel vous pouvez graver un nombre virtuellement illimité de fois un max. de 700 Mo de données. Cela signifie que vous pouvez effacer et modifier les données.

DVD (Dvd-Rom Et Dvd-Video)

Abréviation pour : Digital Versatile Disc ou Digital Video Disc. Un DVD est un support optique d'informations pouvant contenir un max. de 17 Go de données. Ces données ne peuvent être modifiées.

Dvd+r / dvd-r

Abréviation pour : Digital Versatile Disc Recordable ou Digital Video Disc Recordable. Un DVD+R ou un DVD-R est un support optique d'informations sur lequel vous ne pouvez graver qu'une seule fois un max. de 4,7 Goctets de données. Ces données ne peuvent plus être modifiées ensuite, mais être lues quand vous voulez.

DVD+R et DVD-R sont des normes différentes. DVD+R et DVD-R ne peuvent être écrites que par les lecteurs qui supportent le standard respectif.

Dvd+rw/dvd-rw

Abréviation pour : Digital Versatile Disc oder Digital Video Disc + ReWriteable. Un DVD+RW ou un DVD-RW est un support optique d'informations sur lequel vous pouvez graver un nombre virtuellement illimité de fois un maximum de 4,7 Go de données. Cela signifie que vous pouvez effacer et modifier les données.

DVD+RW et DVD-RW sont des normes différentes. DVD+RW et DVD-RW ne peuvent être écrites que par les lecteurs qui supportent le standard respectif.

Dvd+r DL / dvd-r DL (double couche)

Abréviation pour : Digital Versatile Disc Recordable Double Layer ou Digital Video Disc Recordable Double Layer. Un DVD+R DL ou un DVD-R DL est un support optique d'informations sur lequel vous ne pouvez graver qu'une seule fois un max. de 8,5 Go de données. Ces données ne peuvent plus être modifiées ensuite, mais être lues, quand vous pouzez.

Dvd-r LF (avec support label flash)

Abréviation pour : Digital Versatile Disc Recordable Label Flash. Un DVD-R LF est un support optique d'informations sur lequel vous ne pouvez graver qu'une seule fois un max. de 4,7 Go de données. Ces données ne peuvent plus être modifiées ensuite, mais être lues, quand vous voulez. Le support d'informations est adapté à l'écriture directe avec Label Flash.

Lecteur double dvd±rw

Avec le lecteur double DVD±RW, vous pouvez lire tous les types de CD/DVD cités ci-dessus. Vous pouvez aussi graver des CD-R, des CD-RW, des DVD+R, des DVD+RW, des DVD-R et des DVD+RW.

Demandez conseil dans un magasin spécialisé si vous ne savez pas quel type de CD ou de DVD est le mieux adapté à vos besoins, p. ex. la sauvegarde de données, l'enregistrement de films, le stockage de photos, etc.

Lecteur DVD multi-format avec compatible double couche

Le lecteur DVD multi-format compatible double couche vous permet de lire tous les supports de données optiques cités plus haut. Vous pouvez aussi graver des CD-R, CD-RW, DVD+R, DVD+RW, DVD-R, DVD-RW et DVD+R DL.

Demandez conseil dans un magasin spécialisé si vous ne savez pas quel type de CD ou de DVD est le mieux adapté à vos besoins, p. ex. la sauvegarde de données, l'enregistrement de films, le stockage de photos, etc.

Lecteur super-multi-format dvd±rw DL LF (double couche avec support label flash)

Le lecteur DVD super-multi-format compatible double couche avec support Label Flash vous permet de lire tous les supports optiques d'informations cités plus haut. Vous pouvez aussi graver des CD-R, CD-RW, DVD+R, DVD+RW, DVD+R DL, DVD-R, DVD-RW, DVD-R DL et DVD-RAM.

Demandez conseil dans un magasin spécialisé si vous ne savez pas quel type de CD ou de DVD est le mieux adapté à vos besoins, p. ex. la sauvegarde de données, l'enregistrement de films, la stockage de photos, etc.

La fonction Label Flash ne peut être utilisée qu'avec un support d'informations Label Flash approprié. L'écriture des supports d'informations demande un peu de temps, selon le réglage de la qualité.

Veillez insérer correctement le support d'informations Label Flash pour écriture. Dans le cas contraire, les données graves ne seront plus lisibles.

Manipuler les cd/dvd

Respectez les consignes suivantes lorsque vous manipulez des CD/DVD :

• Ne touchez jamais la surface d’un CD/DVD. Prenez uniquement le CD/DVD par les bords!
• Conservez toujours les CD/DVD dans leur pochette. Vous évitez ainsi que les CD/DVD ne s'empoussièrent et ne soient griffés ou endommagés d'une autre manière.
• Protégez les CD/DVD de la poussière, des vibrations mécaniques et des rayons directs du soleil !
• Ne conservez pas les CD/DVD dans des endroits trop chauds ou trop humides.

De manière à pouvoir exploiter de façon optimale la vitesse de gravure, utilisez des CD vierges portant la mention "Multispeed" ou "High Speed".

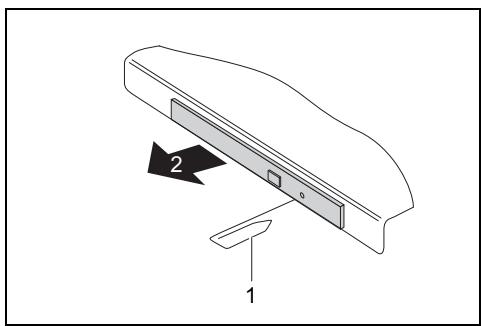

Extraction manuelle (extraction d'urgence)

Le notebook doit être mis sous tension.

Appuyez sur le bouton d'introduction/d'éjection (1).

Le tiroir du lecteur s'ouvre.

Retirez complètement le tiroir du lecteur (2) avec précaution.

Posez le CD/DVD dans le tiroir du lecteur, face légendée vers le haut. ou Retirez le CD/DVD éventuellement en place. Repoussez le tiroir jusqu'à l'entendre s'encastrer.

En cas de panne de courant ou de défaillance du lecteur, vous pouvez ouvrir le tiroir du CD/DVD manuellement.

Mettez le notebook hors tension. Appuyez avec un stylo ou un trombone déplié dans l'ouverture (1).

Le tiroir du lecteur est éjecté. Vous pouvez à présent sortir le tiroir (2) du lecteur.

Codes régionaux pour DVD videos et lecteurs DVD

Les DVDVideos et les lecteursDVD (comme, p. ex., le lecteur de DVD de votre notebook) sont dotés en principe d'un code régional. Les codes régionaux du DVD video et du lecteur DVD doivent être identiques de manière à pouvoir permettre la lecture d'un DVD video.

Il existe six codes régionaux différents :

Code régional 1: États-Unis et Canada Code régional 2 : Égypte, Europe, Japon, Afrique du Sud et Proche-Orient Code régional 3 : Asie du Sud-Est (notamment Hong Kong, Indonésie, Philippines, Corée du Sud, Taiwan) Code régional 4 : Australie, Nouvelle-Zélande, zone du Pacifique sud-est, Amérique centrale et Amérique du Sud, les Caraïbes Code régional 5: Afrique (à l'exception de l'Afrique du Sud), Inde et les États de l'ex-URSS Code régional 6: Chine

Le lecteur de DVD de votre notebook supporte la fonction RPC-II (Phase II System of Regional Playback Control). Cette fonction permet à l'utilisateur final de modifier jusqu'à cinq fois le code régional du lecteur pour lire des DVD vidéo. Le code régional sélectionné en dernier lieu sera définitif et ne pourrait plus être modifié.

Lorsqu'un DVD vidéo doit pouvoir être lu dans toutes les régions, il est doté du code régional 0.

Avant d'acheter un DVD video, vérifie que le code régional du DVD video est identique au code régional réglé pour le lecteur de DVD de votre notebook.

Adapter la fonction autoplay du lecteur de cd/dvd

Windows XP utilise la fonction AutoPlay. Cela signifie que vous pouvez décider dans Windows XP de chaque manière seront traités les différents types de CD ou de DVD.

Vous pouvez régler la fonction AutoPlay du lecteur de CD/DVD en fonction de vos besoins, p. ex., de charger automatiquement Media Player lorsque vous insérerez un CD audio et de commencer automatiquement la lecture de ce CD audio.

Procédez comme décrit ci-dessous:

▶ Cliquez sur le menu Démarrer puis sur Poste de travail.

La fenêtre Poste de travail apparait.

• Choisissez l'icône CD/DVD à modifier et cliquez dessus avec le bouton droit de la souris ou de la surface tactile.

Un menu contextuel apparait.

Cliquez sur Propriétés. ▶ Cliquez sur l'onglet AutoPlay. Adaptez la fonction AutoPlay à vos besoins.

Veillez à sélectionner l'action appropriée pour chaque type de contenu du CD/DVD et à valider ce choix avec Appliquer.

Haut-parleurs

1 = Haut-parleurs internes

Deux haut-parleurs (1) sont intégrés dans votre notebook.

En branchant un casque ou des haut-parleurs externes, vous désactivez les haut-parleurs internes.

Régler le volume

Réglez le volume souhaité avec la combinaison de touches [Fn] + [F5] ou [Fn] + [F6]. ou Choisissez dans Démarrer - Programmes - Accessoires - Multimédia l'entrée Réglage volume pour régler le volume dans Windows.

Modem 56K intégré

Le modem 56K intégré supporte toutes les applications de transmission de données telles que :

Mode modem: Téléchargements rapides de max. 56.000 bits/s (V.9x). Compatible en amont avec les modems V.34. Mode télécopie: Envoi et réception de max. 14.400 bits/s - adaptation aisée au pays d'utilisation par programme

Le modem satisfait à la directive UE 91/263/EEC (terminaux de télécommunication) et a été contrôlé conformément à la directive TBR-21.

Le modem peut être utilisé dans les pays suivants :

Signalisation multifréquence (MFW)

Allemagne, Autriche, Belgique, Danemark, Espagne, Finlande, France, Grande-Bretagne, Grèce, Irlande, Islande, Italie, Luxembourg, Norvège, Pays-Bas, Portugal, Suède et Suisse.

Signalisation par impulsions (IWV) :

Belgique, France, Italie et Pays-Bas.

Et aussi en: Pologne, Slovénie, Afrique du Sud et Hongrie.

Brancher le modem du notebook sur la prise téléphonique

Connectez le câble du modem au port modem du notebook (1). Connectez le câble du modem (2) à l'adaptateur téléphonique spécifique au pays (3). Connectez le câble modem à votre prise téléphonique (4).

N'oubliez pas que la ligne téléphonique ou la ligne de données est occupée lorsque votre modem est raccordé à une prise téléphonique et que vous ne pouvez pas dans ce cas utiliser votre téléphone. Retirez la fiche modem de la prise téléphonique lorsque vous avez terminé une session Internet ou que la télécopie est passée puis rebranchez la ligne téléphonique.

Ethernet et LAN

Le composant LAN interne de votre notebook supporte Ethernet LAN (10/100 Mbps). Le module LAN vous permet d’établir une connexion avec un réseau local (LAN = Local Area Network).

Connectez le câble LAN au port LAN du notebook (1). Connectez le câble du LAN à votre port réseau (2).

Votre administrateur réseau peut vous aider à configurer et utiliser les connexions LAN.

Le montage d'un module Wireless LAN non agréé par Fujitsu Siemens Computers GmbH annule les homologations (CE!) accordées pour cet appareil.

Votre notebook est équipé d'un module Wireless LAN.

Activer/désactiver le module wireless LAN

Vérifiez si le module Wireless LAN est activé/désactivé dans le logiciel Wireless LAN installé.

Le voyant Wireless LAN (_^) s'allume lorsque le module Wireless LAN est activé.

Fonctions de sécurité

Votre notebook dispose de différentes fonctions de sécurité qui vous permettent de protéger votre système et vos données personnelles contre tout accès non autorisé.

Dans ce chapitre, vous apprendrez à utiliser ces fonctions et découvrirez leurs avantages.

N'oubliez pas que, dans certains cas, p. ex. lorsque vous oubliez votre mot de passe, vous-même n'aurez plus accès non plus à votre système et à vos données. Respectez par conséquent les consignes suivantes :

• Sauvegardez vos données à intervalles réguliers sur des supports de données externes, p. ex. des disques durs externes, des CD ou des DVD. Pour certaines fonctions de sécurité, vous devez attribuer des mots de passe. Prenez note des mots de passe et conservez-les en lieu sûr.

Si vous oubliez les mots de passe, vous devrez vous adresser à notre Help Desk. L'effacement des mots de passe n'est pas couvert par la garantie et sera donc facturé.

Bref aperçu des fonctions de sécurité

Fonction de sécurité	Type de protection	Préparation
Kensington Lock	Mécanique, cable en acier robuste avec serrure	Placer le Kensington MicroSaver (accessoire) et le verrouiller
Protection du BIOS par mot de passer	Protection par mot de passer de l'Utilitaire Setup du BIOS et du système d'exploitation au moyen d'un mot de passer administrateur et d'un mot de passer utiliser. Les mots de passer se composent de max. huit caractères alphonumériques.	Dans l'Utilitaire Setup du BIOS, attribuer au moins un mot de passer administrateur et activer, le cas échéant, la protection par mot de passer pour le système d'exploitation.

Utiliser le kensington lock

Placez le Kensington MicroSaver dans l'ouverture correspondante de votre notebook.

Installer une protection par mot de passe dans l'utilitaire setup BIOS

Avant d'utiliser les différentes possibilités de protection par mot de passe dans l'Utilitaire Setup du BIOS pour sécuriser vos données, respectez les remarques suivantes :

• Prenez note des mots de passe et conservez-les en lieu sûr. Si vous oubliez votre mot de passe administrateur, vous ne pourrez plus accéder à votre notebook. L'effacement du mot de passe n'est pas couvert par la garantie et sera donc facturé.
• Sauvegardez vos données à intervalles réguliers sur des supports de données externes, p. ex. des disques durs externes, des CD ou des DVD.

Votre mot de passe ne peut pas dépasser huit caractères et peut contenir des lettres et des chiffres. Il n'est pas nécessaire de faire de distinction entre majuscules et minuscules.

Protection de l'utilitaire setup BIOS (mots de passe administrateur et utilisateur)

Si vous avez ouvert ce manuel d'utilisation à l'écran, nous vous recommandons d'imprimer les instructions suivantes. Vous ne pourrez pas, en effet, appeler ces instructions à l'écran lorsque vous créez le mot de passe.

Le mot de passe administrateur comme le mot de passe utiliser sont vous permettre d’empêcher l’utilisation non autorisé de l’Utilitaire Setup du BIOS. Le mot de passe administrateur vous donne accès à toutes les fonctions de l’Utilitaire Setup du BIOS, le mot de passe utilisateur à une partie seulement de ces fonctions. Vous ne pouvez créer de mot de passe utilisateur qu’après avoir attribué un mot de passe administrateur.

L'appel et l'utilisation de l'Utilitaire Setup du BIOS sont décrits au chapitre "Configuration système dans l'Utilitaire Setup BIOS".

Attribuer le mot de passe administrateur/utilisateur

• Appelez l'Utilitaire Setup du BIOS et désélectionnez le menu Security. Marquez la zone Set Supervisor Password et appuyez sur la touche Entrée.

Avec Enter new Password:, vous êtes ensuite invité à entrer un mot de passe. Tapez le mot de passe et appuyez sur la touche Entrée.

Avec Confirm new Password, vous êtes invité à valider le mot de passe. Tapez le mot de passe encore une fois et appuyez sur la touche Entrée.

Avec Password installed, vous recevez la confirmation que le nouveau mot de passe a été mémorisé. Pour attribuer le mot de passe utiliser, CHOISSEZ la zone Set User Password et procédez comme pour l'attribution du mot de passe administrateur.

Si vous ne pouvez pas modifier d'autres réglages, vous pouvez quitter l'Utilitaire Setup du BIOS. Choisissez dans le menu Exit l'option Exit Saving Changes.

Choisissez l'option OK et appuyez sur la touche Entrée.

Le notebook redémarre et le nouveau mot de passe entre en vigueur. Si vous souhaitez à cet instant appeler l'Utilitaire Setup du BIOS, vous devez accéder immédiatement au passage administrateur ou tout mot de passe utiliser. Remarquez que le mot de passe utilisé ne vous donne pas accès à tous les réglages du BIOS.

Changer le mot de passe administrateur/utilisateur

Vous ne pouvez modifier le mot de passe administrateur qu'après être entré dans l'Utilitaire Setup du BIOS en tapant le mot de passe administrateur.

• Appelez l'Utilitaire Setup du BIOS et choisissez le menu Security. Pour modifier le mot de passe, procédez de la même manière que lorsque vous avez attribué le mot de passe.

Supprimer des mots de passe

Pour supprimer un mot de passe sans en créer de nouveau, procédez comme suit :

• Appelez l'Utilitaire Setup du BIOS et besoin le menu Security. Marquez la zone Set Supervisor Password ou Set User Password et appuyez sur la touche Entrée.

Avec Enter current Password, vous êtes invité à entrer le mot de passe actuel.

Avec Enter New Password, vous êtes ensuite invité à entrer un nouveau mot de passe.

À ce moment-là, appuyez deux fois sur la touche Entrée. Choisissez dans le menu Exit l'option Exit Saving Changes. Choisissez l'option OK et appuyez sur la touche Entrée.

Le notebook redémarre et le mot de passe est supprimé.

La suppression du mot de passe administrateur entraîne par la même occasion la suppression du mot de passe utiliser.

Protection par mot de passe du système d'exploitation

Le mot de passe administrateur que vous avez attribué dans l'Utilitaire Setup du BIOS (voir la section "Installer une protection par mot de passe dans l'Utilitaire Setup BIOS") vous permet également d'empêcher le démarrage du système d'exploitation.

Activer la protection système

• Appelez l'Utilitaire Setup du BIOS et choisissez le menu Security. Sélectionnez l'option Password on Boot et appuyez sur la touche Entrée. Sélectionnez l'option Enabled et appuyez sur la touche Entrée. Choisissez sous Exit l'option Save Changes and Exit.

Le notebook redémarre. Vous êtes invité à entrer votre mot de passe (le mot de passe administrateur).

Désactiver la protection système

• Appelez l'Utilitaire Setup du BIOS et choisissez le menu Security. Sélectionnez l'option Password on Boot et appuyez sur la touche Entrée. Sélectionnez l'option Disabled et appuyez sur la touche Entrée.

Si vous ne pouvez pas modifier d'autres réglages, vous pouvez quitter l'Utilitaire Setup du BIOS.

Choisissez sous Exit l'option Sauvegarder les modifications et quitter.

Le notebook redémarre. Il n'y a plus aucun mot de passe pour le système.

Connexion des périphériques

Respectez en tout cas les consignes de sécurité du chapitre "Remarques importantes" avant de connecter des périphériques au notebook ou de les déconnecter du notebook.

Lisez toujours la documentation relative au périhérique, que vous pouvez brancher.

Ne branchez ou ne débranchez jamais de câbles pendant un orage.

Ne tirez jamais sur le câble lorsque vous le débranchez! Saisissez toujours la fiche.

Respectez l'ordre décrit ci-après lorsque vous connectez des périphériques au notebook ou lorsque vous les en déconnectez :

Connecter des appareils au notebook

1. Mettre hors tension le notebook et tous les périphériques.
2. Retirer des prises la fiche secteur du notebook et de tous les accessoires concernés.
3. Débranche les câbles pour tous les périphériques en respectant les consignes données.
4. Enfichez tous les ficheS secteur dans les prises de courant.

Déconnecter des appareils du notebook

1. Mettre hors tension le notebook et tous les périphériques.
2. Retirer des prises la fiche secteur du notebook et de tous les accessoires concernés.
3. Débranche les câbles pour tous les périphériques en respectant les consignes données.

Certains périphériques externes nécessitent l'installation et l'aménagement de logiciels spécifiques (par exemple, le programme pilote). Pour plus d'informations, consultez la documentation pour le périphérique et le système d'exploitation.

Ports

1 = Port FireWire 2 = Ports USB 3 = Port LAN 4 = Prise S-Video Out 5 = Port moniteur

Connecter un moniteur externe

Vous pouvez connecter un moniteur externe à votre notebook.

Mettez le notebook et le moniteur externe hors tension. Connectez le cable de données du moniteur externe dans le port moniteur de votre notebook. Mettez d'abord le moniteur externe sous tension puis le notebook.

La combinaison de touches + 4 vous permet de passer du moniteur externe à l'écran LCD du notebook et inversement.

Vous pouvez afficher simultanément la même image sur le moniteur externe et sur l'écran LCD du notebook.

Régler la fréquence de régénération pour votre moniteur externe

Il est important de désigner le bon réglage de la fréquence de régénération pour éviter un scintillement du moniteur.

Choisissez dans le menu Démarrer - Panneau de configuration - Apparence et thèmes - Affichage - Paramètres - Avancé - Affichage le type de moniteur. Sélectionnez à présent l'onglet Adaptateur. Adaptez la fréquence de régénération puis cliquez sur Appliquer.

Le réglage d'une fréquence de régénération trop élevée est susceptible d'endommager le moniteur. Consultez la documentation fournie avec votre moniteur pour connaître la fréquence de régénération maximale.

Connecteur des périphériques USB

Vous pouvez brancher sur les ports USB des périphériques qui sont également équipés d'un port USB (p. ex. une imprimante, un scanner ou un modem).

Les périphériques USB supportent le remplacement à chaud (hotplug). Par conséquent, les câbles des périphériques USB peuvent être branchés et débranchés sans qu'il soit nécessaire d'éteindre l'appareil.

Avec l'USB 1. x, le débit max. est de 12 Mbits/s.

Avec l'USB 2. x, le débit peut atteindre 480 Mbits/s.

Vous trouvez d'autres informations dans la documentation fournie avec les périphériques USB.

Connectez le câble de données au périphérique. Connectez le câble de données sur un port USB du notebook.

Pilotes

Certains périphériques USB sont automatiquement reconnus et installés par votre système d'exploitation. Les appareils plus récents doivent cependant être installés à partir du CD/DVD fourni avec l'ordinateur. Respectez impérativement les consignes données pendant l'installation.

Connexion des appareils audio externes

Le port microphone vous permet de connecter un microphone externe, un lecteur MiniDisc, un lecteur MP3, un lecteur CD ou une platine à cassettes à votre notebook.

Port écouteurs/spdif

Sur le port écouteurs/SPDIF, vous pouvez brancher des écouteurs, des haut-parleurs externes ou un appareil audio équipé d'une entrée optique numérique à votre notebook.

En branchant un casque ou des haut-parleurs externes, vous désactivez les haut-parleurs internes.

Si vous achetez un câble dans le commerce, vérifiez le point suivant :

Le port écouteurs/SPDIF de votre notebook est une "prise jack de 3,5 mm".

Pour raccorder les écouteurs ou les haut-parleurs, vous avez besoin d'une "fiche jack de 3,5 mm".

Pour raccorder des appareils audio avec sortie optique numérique, vous avez besoin d'une "fiche jack/SPDIF de 3,5 mm".

Connecteur	Connexion	Paramétrage des interfaces
		optique

Régler le volume

Réglez le volume souhaité avec la combinaison de touches [Fn] + [F5] ou [Fn] + [F6]. ou Choisissez dans Démarrer - Programmes - Accessoires - Multimédia l'entrée Réglage volume pour régler le volume dans Windows.

Connecter des périphériques au port firewire

Vous pouvez connecter au port FireWire des périphériques externes tels que des magnétoscopes ou des appareils audio numériques ou encore des terminaux à haut débit. Le port FireWire fonctionne à un débit de 400 Mbits par seconde.

Les périphériques FireWire supportent le remplacement à chaud (hot-plug). Par conséquent, les câbles des périphériques FireWire peuvent être branchés et débranchés sans qu'il soit nécessaire d'éteindre l'appareil.

Vous trouverez d'autres informations dans la documentation fournie avec les périphériques FireWire.

Connectez le câble de données du périphérique externe au port iFireWire du notebook. Connectez le câble secteur du périphérique externe sur la prise de courant.

Connecter un appareil externe à s-video out

Vous pouvez connecter un appareil externe (p. ex. un téléviseur) sur la prise S-Video Out de votre notebook pour regarder des films d'un DVD, des photos ou des présentations, etc..

Mettez le notebook et l'appareil externe hors tension. - Branchez l'appareil externe sur la prise S-Video Out de votre notebook. - Mettez d'abord le périphérique externe puis le notebook sous tension.

Si vous achetez un câble dans le commerce, vérifiez le point suivant :

La prise S-Video Out de votre notebook est une "prise Hosiden à 4 broches" appelée aussi "prise Mini-DIN à 4 broches". La fiche pour ce branchement doit être une "fiche Hosiden".

Connecteur	Connexion	Paramétrage des interfaces
		Position	Signification
		1	Masse Y
		2	Masse C
		3	Y
		4	C

Activer le téléviseur

Choisissez dans le menu Démarrer - Panneau de configuration - Apparence et thèmes - Affichage - Paramètres - Avancé - Affichage le type de moniteur.

Choisissez dans le menu Démarrer - (Paramètres) - Panneau de configuration - Apparence et thèmes - Affichage - Paramètres - Avancé - CATALYST® Control Center le type de moniteur.

Démontage et montage de composants lors de la maintenance

Toute réparation du notebook doit être exécutée exclusivement par du personnel qualifié. Une ouverture non autorisée ou des réparations non conformes mettent un terme à la garantie et peuvent constituer un danger considérable pour l'utilisateur (choc électrique, risque d'incendie).

Après en avoir convenu avec la hotline/le help desk, vous pouvez démonter et remonter vous-même les composants décrits dans ce chapitre.

Si vous démontez et remontez des composants vous-même sans en avoir convenu avec la hotline/le help desk, la garantie de votre notebook s'éteint.

Remarques pour le montage et le démontage des cartes et des composants

• Mettez votre notebook hors tension et débranchez la fiche secteur de la prise de courant.
• Démontez l'accumulateur.
• Manipulez avec précaution les mécanismes de verrouillage de la batterie et d'autres composants. N'utilisez jamais d'objets tranchants tels, p. ex., un tournevis, une paire de ciseaux ou un couteau comme levier pour retirer des caches.

Les cartes constituées de composants à risque electrostatique (ESD = Electrostatic Sensitive Devices) sont signalées par l'étiquette ci-contre : Les cartes constituées de composants à risque électrostatique (ESD = Electrostatic Sensitive Devices) sont signalées par l'étiquette ci-contre :

Lors de la manipulation de cartes ESD, respectez les consignes suivantes :

• Vous devez vous débarrasser de l'électricité statique (en touchant un objet relié à la terre, par exemple) avant de manipuler les cartes.
• Les appareils et outils utilisés doivent être dépourvus de toute charge statique.
• Débranchez les câbles avant de connecter ou de déconnecter les cartes. Manipulez les cartes en les tenant uniquement par leurs bords. Évitez de toucher les broches ou les circuits d'une carte.

Monter et démonter un accumulateur

Pour démonter et remonter l'accumulateur, lisez le chapitre "Travailler avec le notebook", section "Monter et démonter un accumulateur".

Démonter le disque dur

Mettez votre notebook hors tension et débranchez la fiche secteur de la prise de courant. Rabattez l'écran LCD jusqu'à l'enclenchement. Débranchez tous les câbles connectés au notebook. Retournez le notebook et posez-le sur une surface plane. Démontez l'accumulateur (voir "Accumulateur : retirée").

Otez les vis (1). Poussez le couvercle dans le sens de la flèche (2). Soulevez le couvercle dans le sens de la flèche pour le retirer du notebook (3).

Retirez les 2 vis (2) sur le cadre du disque dur. Tirez le disque dur au niveau du dispositif d'extraction (2) et en ligne droite (3) vers la gauche. Retirez le disque dur avec son cadre (4) du logement de disque dur.

Retirez les 4 vis sur le cadre du disque dur. Retirez le disque dur du cadre.

Monter un disque dur

Lors du montage du disque dur, veillez à ne pas plier ou endommager les contacts sur le logement de disque dur. Respectez les consignes relatives au disque dur dans le mode d'emploi.

Gillez le disque dur dans le cadre. Fixez le disque dur dans le cadre avec les 4 vis.

Insérez le disque dur avec le cadre dans le logement de disque dur, en poussant dans le sens de la flèche (1). Tirez le disque dur au niveau du dispositif d'extraction (2) et en ligne droite (3) vers la droite de sorte à ce que les contacts s'enclenchent. Si nécessaire,) poussez légèrement sur le bord gauche du disque dur avec un doigt. Fixez le cadre avec les deux vis (4). Posez le couvercle dans le sens de la flèche (1). Poussez le couvercle dans le sens de la flèche (2). Fixez le cache à l'aide des vis (3).

Remontez l'accumulateur (voir "Accumulateur: monter"). Remettez le notebook correctement en place sur une surface plane. Branchez à nouveau les câbles préalablement déconnectés.

Module d'extension mémoire

En fonction de sa configuration, votre notebook est équipé d'une mémoire vive de 256 Mo - 2 Go. S'il n'est pas équipé de modules mémoire, le notebook ne démarre pas puisqu'aucune mémoire vive fixe n'est montée.

Monter/démonter les modules d'extension mémoire

Si la hotline/le help desk vous invite à démonter et monter vous-même le module d'extension mémoire, procédez comme suit :

Respectez les instructions données dans le chapitre "Remarques importantes".

Lorsque vous montez ou démontez des modules d'extension mémoire, le notebook doit être hors tension et ne peut pas se trouver en mode Suspend.

N'utilisez que des extensions mémoires conçues pour votre notebook : Modules 256, 512 Mo et 1 Go DDR2-533 SO DIMM (PC2-4200) ou 256, 512 Mo ou 1 Go DDR2-667 SO DIMM (PC2-5300).

Lorsque vous montez ou retirez un module mémoire, ne forcez pas.

Veillez à ce qu'aucun corps étranger ne pénétre dans le logement réservé à l'extension mémoire.

Un module mémoire se trouve sous le compartiment de service. Lors du montage et du démontage d'un module mémoire, il vous faudra ouvrir le compartiment de service. Une fois le couvercle retiré, différents composants sont accessibles. Seul un technicien spécialisé et/ou agréé est autorisé à monter ou démonter ces composants. Respectez par conséquent impérativement les consignes suivantes :

En cours de fonctionnement, certains composants peuvent être très chauds (p. e. le radiateur du processeur). Pour des raisons de sécurité, nous vous recommandons d'attendre une heure après avoir éteint le notebook, avant de monter ou démonter les modules d'extension mémoire. Le risque de brûlure est réel!

Certains composants équipés d'éléments sensibles à l'électricité statique étant accessibles, respectez les instructions de la section "Remarques pour le montage et le démontage des cartes et des composants" du chapitre "Remarques importantes".

Le deuxième module d'extension mémoire n'est pas accessible depuis l'extérieur ou ne peut donc être démonté ou remplacé que par des partenaires de service autorisés de Fujitsu Siemens Computers.

Mettez le notebook hors tension. Rabattez l'écran LCD sur la partie inférieure du notebook de manière à l'entendre s'encastrer. Retirez la fiche secteur de l'adaptateur d'alimentation de la prise secteur. Débranchez tous les câbles connectés au notebook. Posez le notebook sur une surface plane, face inférieure vers le haut. Démontez l'accumulateur (voir "Accumulateur: retirée").

Monter le module mémoire

Otez les vis (1). Poussez le couvercle dans le sens de la flèche (2). Soulevez le couvercle dans le sens de la flèche (3) pour le retirer du notebook.

Écartez précautionneusement les deux étriers (1).

Le module d'extension mémoire est libre (2).

Retirez le module de mémoire dans le sens de la flèche du logement (3).

Insérez l'extension mémoire dans son logement, contacts électriques et l'encoche (a) vers l'avant (1). Rabattez précautionneusement le module d'extension mémoire (2) jusqu'à l'entendre s'encastrer.

Fixer le cache

Posez le couvercle dans le sens de la flèche (1). Poussez le couvercle dans le sens de la flèche (2). Fixez le cache à l'aide des vis (3).

Remontez l'accumulateur (voir "Accumulateur: monter"). Remettez le notebook correctement en place sur une surface plane. Branchez à nouveau les câbles préalablement déconnectés.

Configuration système dans l'utilitaire setup BIOS

Dans l'Utilitaire Setup du BIOS, vous pouvez configurer les fonctions système et régler la configuration matérielle du notebook.

À la livraison, le notebook fonctionne avec les réglages standard. Vous pouvez modifier ces réglages dans les menus de l'Utilitaire Setup du BIOS. Les changements seront opérants dès que vous quitterez l'Utilitaire Setup du BIOS.

L'Utilitaire Setup du BIOS propose les menus suivants :

Infos Affichage des informations du BIOS, des informations sur le processeur et le notebook

Advanced Configuration étendue du système

Power Fonctions d'économie d'énergie

Quitter l'Utilitaire Setup du BIOS

Démarrer l'utilitaire setup BIOS

Redémarrez le notebook (mettre hors/tension ou redémarrage du système d'exploitation).

Au démarrage, le message suivant ou un message similaire apparaît brièvement à l'écran :

... sur AMILO Pi: BIOS Setup Boot Menu

Lorsque ce message apparait à l'écran, appuyez sur la touche F2

Si un mot de passe est attribué :

Tapez le mot de passe et appuyez sur la touche Entrée.

Si vous avez oublié le mot de passe, adressez-vous à votre administrateur système ou contactez notre service technique.

... sur AMILO PA: BIOS Setup

Lorsque ce message apparait à l'écran, appuyez sur la touche Entrée.

Au démarrage de BIOS-Setup-Utilities, le menu de sélection suivant apparait :

Lancer le Configuration du système

BIOS Menu starten

Sélectionnez le périphérique de démarrage :

Si un mot de passe est attribué :

Tapez le mot de passe et appuyez sur la touche Entrée.

Si vous avez oublié le mot de passe, adressez-vous à votre administrateur système ou contactez notre service technique.

Utiliser l'utilitaire setup BIOS

Appuyez sur la touche F1 pour obtenir de l'aide sur l'utilisation de l'Utilitaire Setup du BIOS.

Vous trouverez les descriptions des différents réglages dans la fenêtre droite de l'Utilitaire Setup du BIOS.

La touche [F9] vous permet de charger les réglages standard de l'Utilitaire Setup du BIOS.

• Sélectionnez au moyen des touches fléchées ou le menu que vous pouvez paramétrer. Le menu apparaît. Sélectionnez au moyen des touches fléchées ou l'option que vous pouvez modifier. Appuyez sur la touche Entrée. Appuyez sur la touche Echap pour quitter le menu sélectionné. Notez les entrées modifiées (dans le manuel, par exemple).

Quitter l'utilitaire setup BIOS

Dans le menu Exit, vous devez désigner la capacité souhaitée et l'activer à l'aide de la touche Entrée.

Pour enregistrer les entrées actuelles dans les menus et quitter l'Utilitaire Setup du BIOS, CHOISSEZ Save Changes and Exit puis Yes.

Le notebook redémarre et les nouveaux paramètres deviennent actifs.

Pour annuler les modifications, CHOISISSEZ Discard Changes and Exit et Yes.

Les paramètres en vigueur lorsqu'vous avez appelé l'Utilitaire Setup du BIOS restent en vigueur. L'Utilitaire Setup du BIOS est terminé et le notebook redémarre. Les paramètres en vigueur lorsque vous avez appelé l'Utilitaire Setup du BIOS restent en vigueur. L'Utilitaire Setup du BIOS est terminé et le notebook redémarre.

Pour rétablir les paramètres par défaut pour tous les menus de l'Utilitaire Setup du BIOS, désélectionnez Get Default Values et Yes.

Pour annuler les modifications, choisissez Load Previous Values et Yes.

Les paramètres en vigueur lorsque vous avez appelé l'Utilitaire Setup du BIOS restent en vigueur.

Vous pouvez maintenant effectuer d'autres réglages dans l'Utilitaire Setup du BIOS.

Si vous voulez quitter l'Utilitaire Setup du BIOS avec ces paramètres, sélectionnez Save Changes and Exit et Yes.

Analyse des problèmes et conseils

Si vous débranchez ou branchez des câbles, observez les instructions données dans le manuel "Safety" (Sécurité).

En cas de problèmes, essayez de les résoudre en prenant les mesures ci-dessous. Si vous n'êtes pas en mesure de réparer la panne, procédez de la façon suivante :

Notez les opérations exécutées et l'état dans lequel se trouvait l'appareil au moment de l'apparition de l'erreur. Notez également le message d'erreur éventuellement affiché. Mettez le notebook hors tension. Prenez contact avec notre Hotline/groupe d'assistance (Help Desk).

Vous trouverez les numéros de téléphones dans la liste Help Desk. Avant d'appeler, veuillez préparer les informations ci-dessous et les tenir à portée de la main :

Le nom du modèle et le numéro de série du notebook. Le numéro de série est indiqué sur l'étiquette apposée sous le notebook. Vos notes et les messages qui sont apparus à l'écran ainsi que des indications sur les signaux acoustiques. Toutes les modifications matérielles ou logicielles effectuées après réception du notebook. Toutes les modifications apportées aux réglages du Setup du BIOS après réception du notebook. - Votre configuration système et tous les périphériques qui sont connectés à votre système. - Notre contrat d'achat.

Restaurer le logiciel installé

Veuillez créer des copies de sécurité de vos fichiers à intervalles réguliers. Dans l'éventualité d'une perte de données, vous pourrez restaurer le logiciel installé à l'aide des supports des informations. Si vous n'avez cependant fait aucune copie de sécurité de vos propres fichiers, il ne sera plus possible de restaurer ces fichiers.

Si votre système d'exploitation ne doit pas démarrer ou si des erreurs doivent apparaître sur votre disque dur, il peut s'avérer nécessaire de réinstaller le logiciel préinstallé.

Restaurer les pilotes du système d'exploitation, les manuels et les logiciels spéciaux

Vous trouvez des informations pour restaurer le système d'exploitation, les pilotes, les manuels et des logiciels spéciaux dans le manuel "Recovery Process".

L'heure ou la date du notebook ne correspondent pas

Cause	Solution
L'heure et la date sont mal régliées.	Réglez l'heure et la date dans le menu Main d'Utilitaire Setup du BIOS.

Si l'heure et la date restent incorrectes après la mise sous tension du notebook, ILA signifie que la pile de secours installée dans le notebook est vide.

Prenez contact avec votre point de vente ou notre Hotline/groupe d'assistance (Help Desk), s'il vous plaît.

L'écran LCD du notebook ne s'éclaire pas

Cause	Solution
L'écran n'est pas sous tension.	► Appuyez sur une touche qualconque ou entrez le mot de passer.
Moniteur exter ou téléviseur connecté.	► Appuyez sur la combinaison de touches [Fn + F4] (permuter l'affichage écran).

L'affichage sur l'écran LCD du notebook n'est pas très lisible

Cause	Solution
Eblouissement par réflexion	► Tournez le notebook ou modifiez l'inclinaison de l'écran LCD.

Le moniteur externe reste noir.

Cause	Solution
L'écran n'est pas sous tension.	► Mettez le moniteur externe sous tension.
Le moniteur est commuté sur mode veille.	► Appuyez sur une touche qualconque.
La luminosité est réglée sur nombre.	► Réglez la luminosité de l'écran sur clair.
L'affichage écran s'effectue sur l'écran LCD du notebook.	► Appuyez sur la combinaison de touches [Fn] + [F4] (permuter l'affichage écran).
Le cable secteur ou le cable de données du moniteur externe ne sont pas branchés correctement.	► Mettez le moniteur externe et le notebook hors tension. ► Vérifiez si le cable secteur est raccordé correctement au moniteur externe et à la prise de courant. ► Vérifiez si le cable de données est correctement raccordé au notebook et au moniteur externe (pour autant qu'il existe une prise). ► Mettez le moniteur externe et le notebook sous tension.

L'affichage sur le moniteur externe n'apparaît pas ou défile

Cause

Solution

Un mauvais type de moniteur est sélectionné pour le moniteur exter et la mauvaise résolution d'écran est paramétrée pour le programme d'application.

Quittez le programme d/application sous Windows à l'aide de Alt + F4. Si l'erreur persiste après avoir quitté le programme, vous doivent vous déplacer sur l'écran LCD du notebook avec Fn + F4. Modifie le réglage suivant :Choisissez le moniteur correct et introduizez la résolution d'écran optimale.- Régler la luminosité de l'écran : Sélectionnez sous Démarrer - Panneau de configuration - Apparance et thèmes - Paramètres - Résolution d'écran la résolution d'écran nécessaire.- Sélectionner le moniteur : Wahlen Sie den wichtigen Bildschirm unter Start - Systemsteuerung - Darstellung und Designs - Anzeige - Einstellungen - Erweitert - Monitor.

Après la mise sous tension, le notebook ne démarre pas

Cause	Solution
L'accumulateur n'est pas monté correctement.	► Mettez le notebook hors tension. ► Vérifiez si l'accumulateur est correctement monté. ► Mettez le notebook sous tension.
L'accumulateur est vide.	► Chargez l'accumulateur. Ou ► Montez un accumulateur chargé. Ou ► Raccordez l'adaptateur d'alimentation au notebook.
L'adaptateur d'alimentation est mal connecté.	► Mettez le notebook hors tension. ► Vérifiez si l'adaptateur d'alimentation est correctement connecté au notebook. ► Mettez le notebook sous tension.

Le notebook s'est arrêté de fonctionner

Cause	Solution
Le notebook est en mode Standby ou en mode Suspend.	Quittez le mode Standby (appuyer sur une touche) ou le mode Suspend (mettre le notebook sous tension).
Le programme d'application a provoqué une erreur.	Quittez le programme d'application ou redémarrez le notebook (démarage à chaud ou mise hors puis sous tension).
L'accumulateur est vide.	Chargez l'accumulateur. Ou Montez un accumulator chargé. Ou Raccordez l'adaptateur d'alimentation au notebook.

L'imprimante n'imprime pas

Cause	Solution
L'imprimante n'est pas sous tension.	► Vérifiez si l'imprimante est sous tension et opérationnelle (voir documentation de l'imprimante).
L'imprimante n'est pas branchée correctement.	► Vérifiez si le cable de données est correctement connecté entre le notebook et l'imprimante.
Le pilote de l'imprimante est défectueux ou installé incorrectement ou bien il s'agit du mauvais pilote d'imprimante.	► Vérifiez si le cable de données est correctement connecté entre le notebook et l'imprimante. ► Vérifiez si le bon pilote d'imprimante est charge (voir documentation de l'imprimante).

Le DVD video s'arrête

Cause

Solution

Décodage matériel accéléré activé.

Si la lecture de certains DVDVIDEOS pose problème (blocage de l'image), désactivez le décodage matériel accéléré (activé par défaut, reconnaissable à la case d'options correspondante qui est cochée). ► Ouvrez le tiroir du lecteur. ► Posez le DVD dans le tiroir du lecteur, face légendée vers le haut. ► Repoussez le tiroir jusqu'à l'entendre s'encastrer. ► Attendeze que WinDVD démarre. ► Appuyez sur le bouton droit de la souris ou la touche de la surface tactile. Un menu contextualuel apparait. ► Cliquez sur Configuration puis sur Video. ► Cliquez sur la coche dans la case de l'option Hardware Acceleration. La coche disparait. ► Cliquez sur OK. la fonction est àARPENTDésactivée.

Caractéristiques techniques

Pour connaître les caractéristiques techniques correctes de votre appareil, vous devez jeter un coup d'œil sur la plaque signalétique de l'appareil. Vous trouverez la plaque signalétique sur la face inférieure de l'appareil.

Amilo PA 1510 Reg No.: L50R10

Conditions d'environnement
Classe climatique	3K2
Température
Fonctionnement (3K2) :	5 °C .... 35 °C
Transport (2K2) :	-15 C .... 60 °C
Dimensions
Largeur x hauteur x profondeur (face avant/l'arrête)	358 mm x 255 mm x 28/36 mm
Poids (en fonction de la configuration)	environ 2,8 kg

	Données temporelles
Temps de chargement (hors tension)	env. 3,5 heures
Temps de fonctionnement	env. 2 - 2,8 heures (en fonction de l'accumulateur utilisé ou de l'application)
	Accumulator 14,4 V / 2000 mAh : env. 2 heures accumulateur 10,8 V / 4000 mAh : env. 2,8 heures

L'adaptateur d'alimentation 65 W

Caracteristiques ELECTriques
Principal
Tension nominale	100 V à 240 V (automatique)
Fréquence nominale	50 Hz à 60 Hz (automatique)
Secondaire
Tension nominale	20 V
Courant nominal maximum	3,25 A

Vous sous-pèse à tout moment commander un adaptateur d'alimentation supplémentaire disponible en option et un cable secteur supplémentaire.

Élimination et recyclage

Vous trouverez des informations à ce sujet sur notre site notebook ou sur le CD/DVD "Drivers & Utilities" ou sur nos pages Internet.

Vous trouverez les déclarations de conformité (Declarations of Conformity) pour cet AMILO sur Internet à l'adresse www.fujitsu-siemens.com.

Par la présente Fujitsu Siemens Computers déclare que l'AMILO est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

Technologie protégée par copyright

Ce produit renferme une technologie protégée par un copyright et par des droits de procédure hérités à certaines brevets américains et à d'autres droits de propriété intellectuelle détenus par Macrovision Corporation et d'autres détenteurs de brevets. L'application de cette technologie protégée par copyright doit faire l'objet d'une autorisation par Macrovision Corporation ; elle est exclusivement réservée à un usage privé et à d'autres usages limités pour autant que Macrovision Corporation n'autorise expressément une autre utilisation. La rétro-technique ou le désassemblage sont interdits.

Marquage ce pour appareils sans composants radio

Tel qu'il est livre, cet apparéil est conforme aux directives CE 89/336/CE "Compatibilité electromagnetique" et 73/23CE "Basse tension".

Marquage ce pour appareils avec composants radio

Tel qu'il est livré, cet appareil satisfait aux exigences de la directive 1999/5/CE du Parlement européen et du Conseil du 9 mars 1999 sur les équipements radio et les dispositifs de télécommunication ainsi qu'à la reconnaissance réciproque de conformité.

Cet appareil peut être utilisé dans les pays suivants :

Belgique Danemark Allemagne Estonie

Finlande France Grèce Grande-Bretagne

Irlande Islande Italie Lettonie

Liechtenstein Lituanie Luxembourg Malte

Hollande Norvège Autriche Pologne

Portugal Suède Suisse

Slovénie Espagne République Tchèque

Chypre

Vous trouverez des informations actualisées sur d'éventuelles restrictions de fonctionnement en vous adressant aux autorités compétentes du pays en question. Si votre pays n'est pas repris dans l'énumération ci-dessus, demandez aux autorités de régulation compétentes si l'utilisation de ce produit est autorisée dans votre pays.

Accumulateur 3,24 voir accumulateur auto-décharge 24 chargement Accumulateur entretien 24 durée de vie 24 état de charge 24,25,26 monter 25 retirer 25

Activer le mode Suspend 20

Adaptateur d'alimentation poser 10

Alt+Tab 20

Analyse des problèmes 58

Appareils déconnectés 43

Appareils à haut débit, brancher 47

Appareils audio numériques, connecter 47

Augmenter la luminosité de l'écran 20

Augmenter le volume 20

Bloc numérique virtuel 19

Blocage de l'image, Vidéo DVD 62

Branchement de l'adaptateur d'alimentation 10

Brancher des écouteurs 46

Bref aperçu, fonctions de sécurité 39

Capacité de charge, accumulateur 24

Caps Lock 18, voyant 16

Caractéristiques techniques 63 adaptateur d'alimentation 65 W 64

Caractéristiques techniques de l'accumulateur 64

Caractéristiques techniques du notebook 64

Carte 49

Carte Express Card 27 Insérer 27

Carte Memory Card manipulator 29 Memory Stick Pro 29 Multi Media Card 29 Secure Digital 29

Cartes constituées d'éléments à risque electrostatique ESD 49

CD/DVD aperçu 30 extraction d'urgence 33 fonction AutoPlay 34 insérer 33 manipuler 32 retirer 33 retirer manuellement 33

CD-R 30

CD-Rom 30

CD-RW 30

Changer le mot de passe administrateur 41

Charger la pile de secours 59

Charger un accumulateur 24

Choix d'un emplacement 10

Clavier 17

Codes régionaux 34

Composants à monter/démonter 49

Compteur de charge de l'accumulateur 24, 25

Connecter appareils vidéo 47 magnétoscopes numériques 47

Connecter un téléviseur 48

Conseils 58

Consignes de sécurité 5

Ctrl+Alt+Suppr 20

Date inexacte 59 Heure inexacte 59

Démarrage à chaud 20

Démarrer l'Utilitaire Setup BIOS 55

Démontage de l'extension mémoire, voir Extension mémoire.

Démonter le disque dur 50

Démonter un module mémoire 53

Déplacement du curseur 18

Déplacements avec le notebook 6

Désactiver le mode Suspend 20

Description des signes 2

Diminuer la luminosité de l'écran 20

Disque dur 3,29 démonter/monter 50

Double couche (DL), lecteur DVD multiformat 31

Double couche avec support Label Flash 32

Durée de vie, accumulateur 24

DVD 30

Codes régionaux 34

DVD+R 30

DVD+R DL/DVD-R DL 31

DVD+RW 31

DVD-R 30

DVD-R LF 31

DVD-ROM 30

DVD-RW 31

DVD-Video 30

Économie d'énergie 5

Ecran

n'apparaît pas 60

Ecran Crystal-View

nettoyer 7

Ecran LCD 3

augmenter la luminosité 20

diminuer la luminosité 20

nettoyer 7

réglages 24

régler la police 24

remarkues 23

restesombero59

sombre 59

synchroniser le voyant 24

Emballage 9

Energie

Consommation d'énergie 26

économie d'énergie 5

Fonctions d'économie d'énergie 5, 26

Enlever le cache 53

Enter 18

Entrer le mot de passe administrateur 40

Erreur

résoudre 58

Ethernet LAN 37

Extension mémoire

demonter 53

insérer 53

Extensions

système voir Extension de mémoire

Fixer le cache 54

Fn+F4 20

Fn+F5 20

Fn+F6 20

Fn+F7 20

Fn+F8 20

Fonction AutoPlay 34

Fonctions de sécurité 39

bref apercu 39

Formats de support d'informations 30

Haut-parleur Mettre sous tension 20

Haut-parleurs

désactiver 20

Haut-parleurs internes 35

Heure

d'été/d'hiver 59

inexacte 59

Icône accumulateur, voir Voyants accumulateur

Imprimante n'imprime pas 62

Insérer une carte Memory Card 29

Interface infrarouge 3

Interne, haut-parleur 3

Interrupteur Marche/Arrêt notebook 3

Kensington Lock 3

Kensington MicroSaver 39

L'écran reste numéro 60

Lecteur combiné

FonctionAutoPlay34

Lecteur de CD/DVD 3, 30

FonctionAutoPlay34

Lecteur de DVD multi-format, compatible

double couche 31

Lecteur de DVD+RW

FonctionAutoPlay34

Lecteur double DVD±RW 31

FonctionAutoPlay34

Lecteur DVD+R LF 32

Line In 3

Logement

Carte Express Card 27

Carte Memory Card 29

Logement carte Memory Card 3

Logement pour carte ExpressCard 3

Maintenance 49

Marquage CE 66

Matériel, configurer 55

Mémoire vive voir Extension de mémoire

Memory Stick Pro 29

Microphone

connector 46

Mise en service 9

Mode d'exploitation silencieux, touche Easy Launch 16, 21

Modem 36

56k 36

connector 36

Modifier le corps des polices 24

Modifier le mot de passe 41

Module d'extension mémoire 52

Consignes importantes 52

Moniteur

Fréquence de rafraîchissement 45

image bouge 60

Raccorder 44, 48

synchroniser le voyant 24

Moniteur LCD

Affichage difficilement lisible 59

Éblouissement par réflexion 59

Monter le module mémoire 53

Monter un disque dur 51

Mot de passer

enterr 40

Mot de passeutilisateur

enterr 40

modifier 41

Mot de passe utilisateur, supprimer 41

MultiMediaCard 29

Nettoyer 7

Nettoyer la surface tactile 7

Nettoyer le clavier 7

Nettoyer le notebook 7

Notebook

Avant le voyage 6

interrupteur Marche/Arrêt 3

Mise en place 10

Mise en service 9

Mise hors tension 14

Mise sous tension 13

ne démarre pas 61

ne fonctionne plus 61

Première mise en service 9

rendre opérationnel 10

utiliser 13

Paramètres de pays et de clavier 21

Pavé numérique 17 voir Pavé numérique virtuel

Peripériques

connector 43

déconnecter 43

Permuter l'affichage écran 20

Pile voir aussi accumulateur

Port

FireWire 3,47

microphone 3

USB 3

Port LAN 3

Portmodem3

Port moniteur 3

Port moniteur, voir Prise VGA voir Prise VGA

Port SPDIF 3

Portecouteaux 3

Ports audio AUDIO

ports 46

Ports et éléments de commande 3

Ports USB 45

Première mise en service 9

Prise de tension continue (DC IN) 3

Prise S-Video Out 3,48

Prise VGA 44

Protection

contre le vol 39

par un mot de passe 40

Protection mécanique 39

Quitter l'Utilitaire Setup BIOS 56

Quitter le mode Standby 61

Quitter le mode Suspend 61

Remarques 5

cartes 49

Constructeur 65

écran LCD 23

élimination / recyclage 65

importantes 5

nettoyage 7

sécurities 5

transport 6

Remarques, économie d'énergie 5

Résoudre, panne 58

Retirer la carte ExpressCard 28

Retirer une carte Memory Card 29

Retour chariot. Saut de ligne 18

Saut de ligne 18

Saut de tabulation négatif -21

Secure Digital 29

Sécurité de l'accumulateur 3

Setup, voir Utilitaire BIOS-Setup

Shift 18

Shift+Tab 21

Sortie vidéo, voir Prise S-Video Out

Stocker l'accumulateur 24

Super-Multi-Format DVD±RW DL LF 32

Supprimer le mot de passe administrateur 41

Supprimer un mot de passe 41

Déplacer le curseur 22

Exécuter une commande 22

Sélectionner un objet 22

Tirer un objet 22

touches 22

Symboles 2

Synchronisation, affichage à l'écran 24

Système d'exploitation

Activer la protection système 42

Désactiver la protection système 42

protégé par un mot de passe 42

Système, configurer 55

Technologie protégée par copyright 65

Touche 17

Demarrage 18

Entree 18

Fn 18

majuscules 18

Menu 18

Pause 18

retour arrière 18

tabulation 18

Touches

Combinaison de touches 19

fléchéés 18

numériques 17

Touches des surfaces tactiles 3

Utilisation, notebook 13

Utiliser l'Utilitaire Setup BIOS 56

Utiliser le Kensington Lock 39

Utilitaire Setup du BIOS

Configuration système 55

parametes 55

protégé par mot de passe 40

Verrouillage majuscules, touche 18

Vidéo DVD

blocage de l'image 62

Codes régionaux 34

Vierge 32

CD 32

DVD 32

Volume

diminuer 20

regler 35,47

Voyage, notebook 6

Voyant

accumulateur 16 voir Voyants accumulateur

lecteur 16

marche 16

Num Lock 16

Voyant Caps Lock 16

Voyant Standby 16

Voyant Wireless LAN 16

Voyants d'état 15

Wireless LAN 37

Activer le module 37

désactiver le module 37

interrupteur Marche/Arrêt 3
