MODE D'EMPLOI Lifebook E751 FUJITSU

System Manuel d’utilisation LIFEBOOK E751Félicitations, vous avez choisi un produit innovant de Fujitsu. Vous trouverez des informations actualisées sur nos produits, des conseils, des mises à jour, etc. sur le site Internet : " http://ts.fujitsu.com" Des mises à jour automatiques des pilotes sont disponibles sous :

http://support.ts .fujitsu.com/com/support/ index.html" Pour toute question technique, veuillez vous adresser à :

• votre point de vente Nous vous souhaitons beaucoup de plaisir avec votre nouveau système Fujitsu.Copyright Fujitsu Tec hnology Sol utions 02/11 Publié p ar Fujitsu Technology Solutions GmbH Mies-van- der-Rohe-Straße 8 80807 München, Germany Contact

• ttp://t s.fujitsu.com/support Tous droits réservés, y compris les droits de propriété intellectuelle. Sous réserve de modifications des caractéristiques techniques ; livraison en fonction de la disp onibilité d es produits. L’intégrité, l’actualité et l’exactitude des donnée s et des ill ustrations ne sont pas garanties et toute responsabilité qui pourrait y être liée est exclue. Les noms de marque peuvent être des marques commerciales protégées de fabricants et/ou des marques protégées par un copyright. Leur utilisation par un tiers dans un but donné peut constituer une violation des droits de propriété. Vous trouverez d’aut res informations sur Internet à l’adresse " http://ts.fu jitsu.com/terms_of_use.html". N° de commande Fujitsu Technology Solutions: A26391-K326-Z320-1-7719, édition 1LIFEBOOK E751 Manuel d’utilisation Grâce à une technologie novatrice… 7 Ports et éléments de commande 9 Remarques importantes 13 Première mise en service de votre appareil 16 Travailler avec le Notebook 19 Fonctions de sécurité 57 Connecter des périphériques 66 Démontage et montage de composants lors de la maintena nce 73 Réglages dans l’utilitaire BIOS Setup 81 Analyse des problèmes et conseils 84 Caractéristiques techniques 92 Remarques du constructeur 94 Index 101Microsoft, MS, Windows XP et Window s 7 sont des marques déposées de Microsoft Corporation. Adobe Reader est une marque commerciale d’Adobe Systems Incorporated. MultiMediaCard est une marque déposée d’Infin eon Technologies AG. Sony et Memory Stick sont des marques commerciales de Sony Electronics, Inc. Toutes les autres marques commerciales citées sont des marques commerciales ou de s marques déposées par leurs propriétaires respectifs et son t protégé es comme telles. Copyright © Fujitsu Technology Solutions GmbH 2011 Tous droits réservés, y compris c elu i de la traduction, de la reproduction, de la duplication (même partielles) par photo copie ou procédé analogue. Tout manquement à cette règle expose son auteur au verse m ent de dommages et intérêts. Tous droits réservés, notamme nt en cas d’octroi de brevet ou d’enregistrement comme modèle d’utilité. Sous réserve de disponibilité et de modifications techniques.Sommaire Sommaire Grâceàune technologie novatrice… p. 7
• Informationscomplémentaires p. 7
• Symboles Portsetélémentsdecomman de p. 8

Déballage et cont rôle de l’appareil . .......................................................

Première mise so us tension de l’appareil . . . . . . ............................................

signale une action à exécuter.

signale un résultat. Cette police signale des données à s aisir dans une boîte de dialogue ou dans une ligne de co mmande, telles q ue votre mot de passe Name123) ou une commande permettant d’exécu ter un programme (start.exe) Cette police signale des informations émises par un programme sur l’écran, par exemple : L’installation est terminée ! Cette police signale

• des concepts et des textes dans une interface logicielle, par exemple : Cliquez sur Enregistrer

• des noms de programmes ou de fichiers, comme Windows ou setup.exe. "Cette police" signale

• des liens vers d’autres sections, par exemple "Consignes de sécurité"

• des liens vers une source externe, comme une adresse Web : pour en savoir plus, rendez-vous sur " http://ts.fujitsu.com"

• des noms de CD et de DVD, ainsi que d es désignations e t titres d’autres documents. Exemples : "CD/DVD Drivers & Utilities" ou Manuel "Sécurité/règles" Bouton signale une touche du clavier, par exemple : F10 Cette police signale des concepts et des textes q ue l’on souhaite souligner ou mettre en évidence, par exemple : Ne pas éteindre l’appareil 8 Fujitsu Technology SolutionsPorts et éléments de comm an de Portsetélémentsdecommande Ce chapitre contient la description des différents composants m atériels de votre appareil. Vous y trouverez un aperçu des voyants et des ports de l’appareil. Familiarisez-vous avec ces différents éléments avant de tra vailler avec l’appareil. Face avant

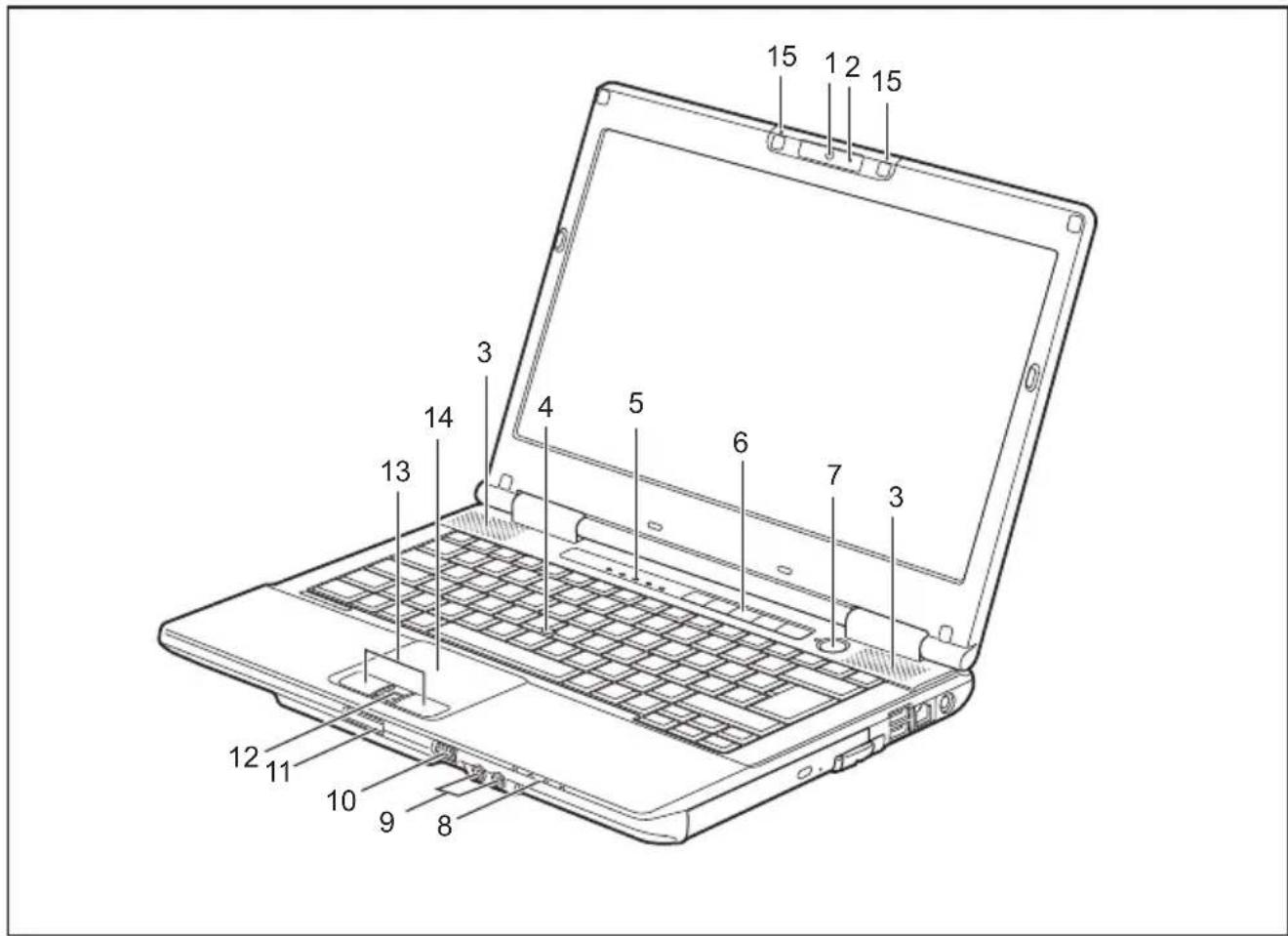

1 = WebCam (en option) 2 = LED pour WebCam (en option) 3 = Haut-parleurs 4 = TouchStick (en option) 5 = Voyants d’état 6 = Touches d’application 7 = Interrupteur Marche/Arrêt 8 = Voyants d’état 9 = Port casque et microphone 10 = Interrupteur Marche/Arrêt pour composant radio 11 = Logement de cartes mémoire 12 = Capteur d’empreinte digitale (en option) 13 = Touches de la su rface tactile 14 = Surfa ce tactile 15 = Microphone (en option) Fujitsu Technology Solutions 9Portsetélémentsdecommande Côté gauche

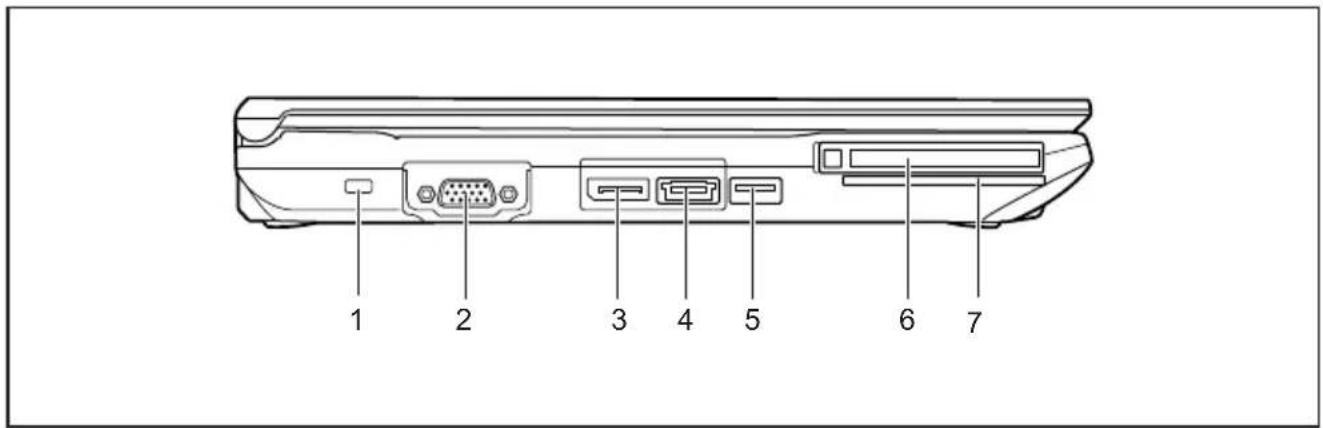

1 = Dispositif Kensington Lock 2 = Port écran VGA 3 = Display Port 4 = Port combiné eSATA/USB 5=FicheUSB 6 = Logement pour ExpressCard 7 = Lecteur de SmartCard Côté droit

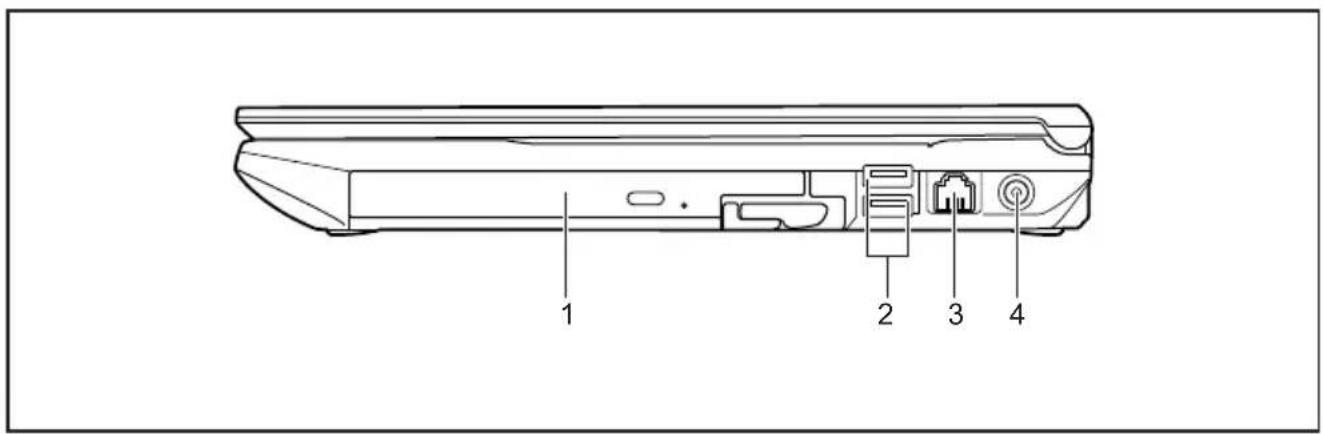

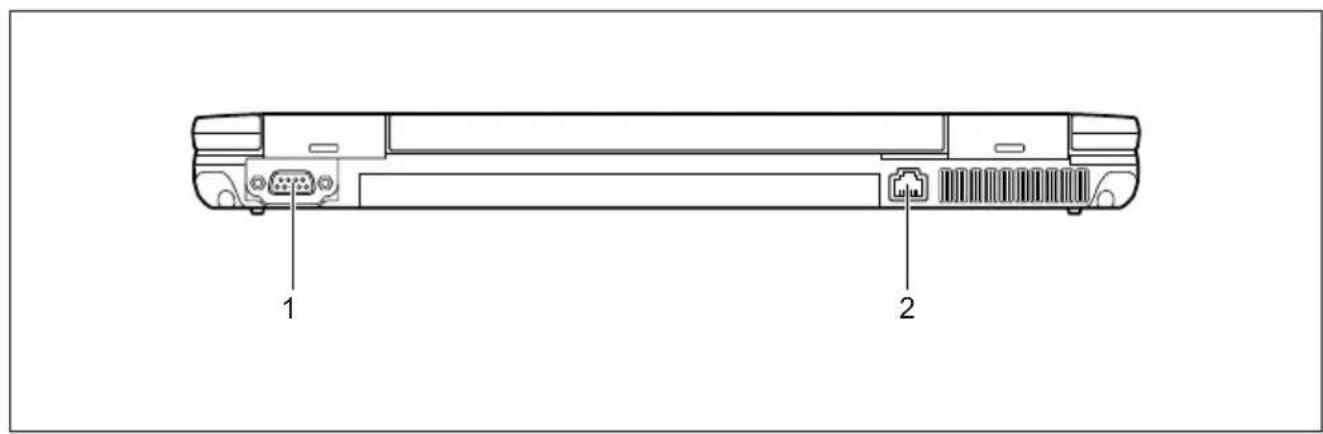

1 = Lecteur optique 2 = Ports USB (port inférieur avec fonction de charge) 3 = Port modem (en option) 4 = Prisedet ension continue (DC IN) 10 Fujitsu Technology SolutionsPorts et éléments de comm an de Face arrière

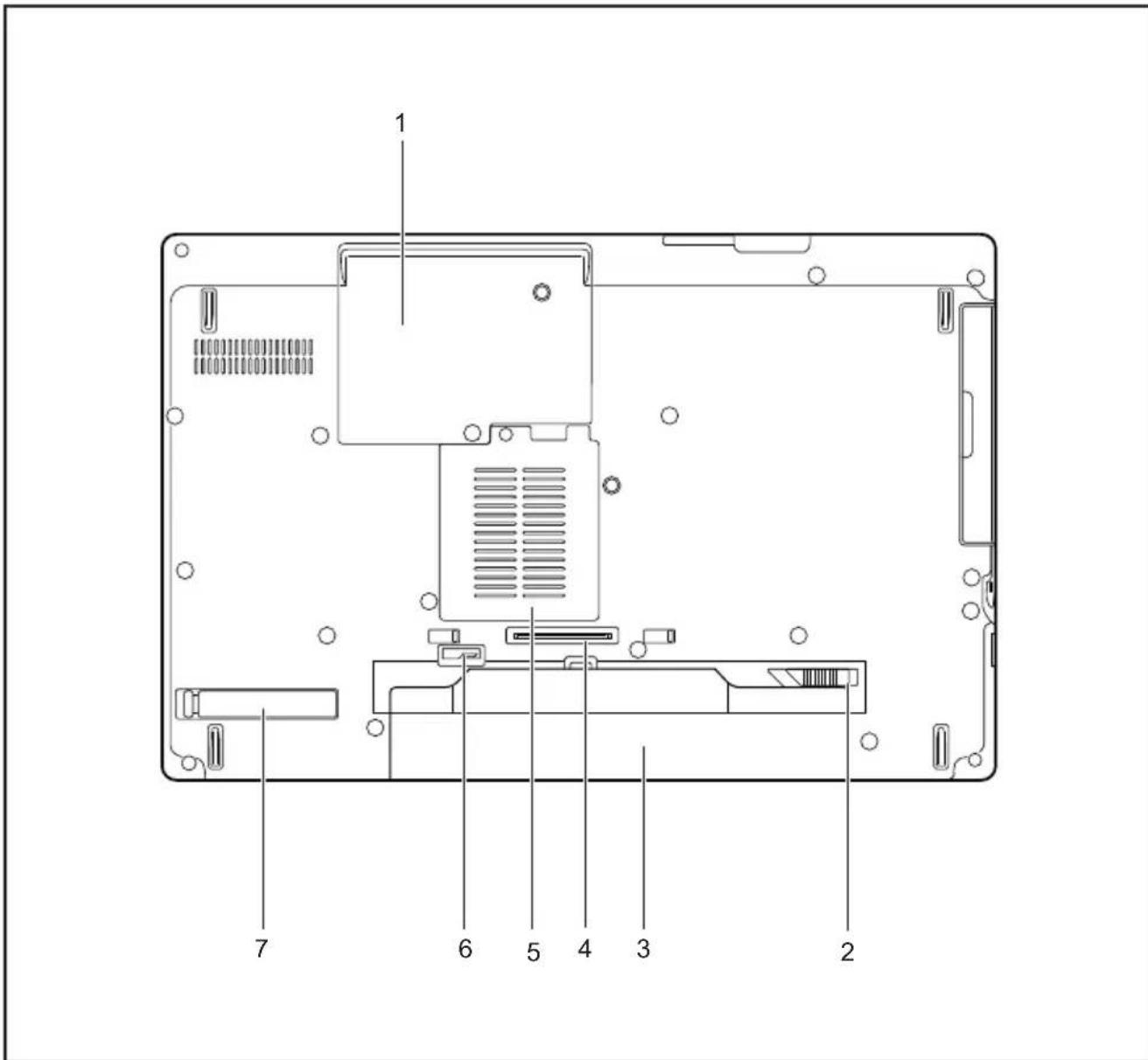

1 = Comparti ment de service disque dur 2 = Déverrouillage de la batterie 3 = Batteri

4 = Duplicateur de ports 5 = Comparti ment de service mémoire 6 = Déverrouillage de la batterie 7=Cachede fente d’aération 12 Fujitsu Technology SolutionsRemarques importantes Remarques importantes RemarquesimportantesRemarques Ce chapitre contient des consignes de sécurité que vous devez absolument observer en utilisant votre Notebook. Les autres consignes vous fournissent des informations utiles concernant votre Notebook. Consignes de sécurité Consignesde sécuritéConsignes Respectez les consignes de sécurité indiquées dans le manue l "Sicherheit/Regularien" ainsi que ci-après. Lisez attentivement les paragraphes du manuel identifiés par le symbole ci-contre. Lors du branchement et du débran che m ent des câbles, respectez les consignes figurant dans le présent manuel d’utilisation. Respectez les consignes en matière d’environnement dans le chapitre " Caract éristiques techniques", Page 92 et le chapitre "Première mise en service de votre appareil " , Page 16 avant de mettre votre notebook en service et sous tension pour la première fois. Pour le nettoyage, tenez compte des indications de la section

Nettoyer le Notebook", Page 15. Respectez les consignes de sécurité supplémentaires pour appareils avec composants radio dans le ma nuel "Sicherheit/Regularien". Respectez les instructions do nnées dans le cha pitre " Démontage et montage de composants lors de la maintenance", P age 73. Ce notebook sa tisfait au x dispositions en matière de sécurité applicables aux équipements informatique s. En cas de doute sur l’utilisation du notebook dans un environnement donné, veuillez vou s adresser à votre point de vente o u à notre Hotline/Service Desk. Consignes de sécurité supplémentaires pour les appareils équipés de composants radio Composantradi oWirelessLANBluetooth,consigne sdesécu rit é Si votre Notebook est équipé d’un composant radio (Wireless LAN, B luetooth, UMTS), vous devez impérativement respecter les consignes de sécurité suivantes :

• Désactivez les composants radio lorsque vous prenez l’avion ou conduisez une voiture.

• Désactivez les composants radio lorsque vous entrez dans un hôpital, une salle d’opération ou que vous vous trouvez à proximité d’un système électronique médical. Les ondes r adio transmises peuvent perturber le fonc tionne ment des appareils médicaux.

• Désactivez les composants radio lor sque vous approchez l’appareil de gaz inflammables ou d’un environnement explosif (p. ex. des stations-service, un atelier de peinture) car les ondes radio transmises peuvent provoquer une explosion ou un incendie. Pour de plus amples informations sur la manière d’activer et de désactiver les c omposants radio, reportez-vous au chapitre " Activation et désactivation des composants radio", Page 50. Fujitsu Technology Solutions 13Remarques importantes Economie d’énergie RemarquesEnergieEconomiedec ourant Si vous n’utilisez pas votre notebook, éteignez-le. Eteignez les périphériques externes raccordés quand vo us ne les utilisez pas. Si vous utilisez les fonctions d’économie d’énergie proposées par le notebook, il consommera moins d’énergie. Le notebook bénéficiera par conséquent d’une plus grande autonomie et son accumulateur devra être rechargé moins souvent. Cela augmentera l’efficacité énergétique et réd uira l’impact sur l’environnement. Vous économiserez de l’argent e t préserverez l’environnement. Economie d’énergie sous Windows ► Utilisez les fonctions d’économie d’énergie mises à votre disposition, comme décrit au chapitre " Utilisation des fonctions d’économie d’énergie", Page 42. Emporter son Notebook UtilisationlorsdedéplacementsRemarquesTrans portNotebook Respectez les consignes suivantes lorsque vous emportez votre Notebook. Avant de partir e n voyage ► Sauvegardez les données importa ntes du disque dur. NotebookVoyage,N oteb ook ► Eteignez les co mposants radio pour des raisons de sécurité des données. En cas de traficde données sans fil, il est aussi possible que des personnes non autorisée s puissent recevoir des données. Vous trouver ez des consign es sur l’activation du cryptage de données dans la documenta tion fournie avec vos composants radio. ► Si vous ave z l’intention d’utiliser votre Notebook pendant un vol en avion, demandez à la compagnie aérienne si elle l’autorise. Si vous voyagez dans un autre pays ► Lorsque vous voyagez à l’étranger, assurez-vous que l’adaptateur d’alimentation peut fonctionner sur la te nsion secteur disponible localement. Si ce n’est pas le cas, procure z-vou s l’adaptateur d’alim entation approp rié pour votre Notebook. N’utilisez aucun autre con vertisseur de tension ! ► Vérifiez si la tension secteur locale et le câble secteur sont compatibles. Si cela n’est pas le cas, achetez un câble secteur répondant aux conditions locales. ► Rense ignez-vous au près de l’administration compétente du pays de destination pour s avoir si vou s pouvez y utiliser v otre Notebook avec son composant radio intég ré (voir aussi " Marquage CE", Page 95). 14 Fujitsu Technology SolutionsRemarques importantes Transporter le Notebook Protégez le notebook contre les fortes secousses et les températures excessives (par exemple, le rayonnement direct du soleil dans la voiture). ► Si votre appareil dispose d’un lecteur optique, retirez tous les supports de données (par ex., CD, DVD) des lecteurs. TransportNotebook ► Mettez le Notebook hors tension. ► Retirez les fiches secteur de l’adaptateur d’alimentation et de tous les périphériques des prises secteur. ► Retirez le câble de l’adaptateur d’alimentation et les câbles de données de tous les périphériques ► Rabattez l’écran LCD. ► Utilisez pour le transport du notebook un sac approprié pour le protéger de la poussière et des chocs. Nettoyer le Notebo

Le nettoyage de l’intérieur du boîtier ne doit être effectué que par des techniciens autorisés. Utilisez exclusivement des produits de nettoyage sp éciaux p our ordinateurs. Les produits ménagers et de polissage normaux peuvent endo mmager les inscriptions du clavier et du Notebook, la peinture ou même le Notebook lui-même. Evitez toute pénétration de liquide à l’intérieur du Notebook. L’écran LCD est très s ensible aux griffures ! Nettoyez la surface de l’écran uniquement avec u n chiffon très doux et légèrement humidifié. ► Mettez le Notebook hors tension. NettoyageConsignesNotebookClavierPavétactil

EcranLCDEcranCryst al-View ► Pour éviter une mise sous te nsion accidentelle de l’appareil, retirez la fiche secteur de l’adaptateur secteur de la prise de courant et retirez la batterie (voir chapitre " Dépose et pose de la batterie", Page 35).

Vous pouve z ne ttoye r la surface du bo îtier avec un chiffon sec. S i le boîtier est très sale, util isez un chiffon humide que vous aurez trempé dans une solution d’eau et de détergen t doux pour vaisselle et que vous aurez bien essoré. Pour nettoyer le clavier et la surface tactile, le cas échéant, utilisez des lingettes désinfectantes. Evitez toute pénétration d’humidité à l’intérieur de l’app areil. Fujitsu Technology Solutions 15Première mise en service de votre app areil Première mise en service de votre appareil PremièremiseenserviceMiseenservice Observez le chapitre "Remarqu es importantes", Page 13. Si votre appareil est équipé d’un système d’exploitation Window s, les pilotes matériels nécessaires et les logiciels fou rnis sont déjà préinstallés. Avant la première mise sous tension de l’appareil, raccordez-le au secteur par le biais de l’adaptateur d’alimentation, voir " Raccorder l’adaptateur d’alimentation", Page 17. L’adaptateur d’alimentation doit être raccordé pendant toute la procédure d’installation. Lors de la première mise sous tension de v otre appareil, un autodiagnostic s’exécute. Différents messages p euvent apparaître. L’écran peut rester sombre ou scintiller brièvement. Suivez les indications données à l’écran. Evitez absolument de mettre l’appareil hors tension pendant la première mise en service. A la livraison, l’accumulateur se trouve dans le logement pour accumulateur ou dans l’emballage. L’accumulateur doit être chargé pour qu e vous puissiez utiliser votre appareil en mode accumulateur. Lorsque l’appareil est utilisé en déplacement, l’accumulateur intégré lui fournit l’énergie nécessaire. Vous pouvez augmenter l’autonomie en tirant pro fit des fonctions d’économie d’énergie disponibles. La con nexion des périphériques (p. ex. imprimante, souris) à votre appareil est expliquée dans le Manuel d’utilisation de votre appareil. Déballage et contrôle de l’appareil Si vous constatez des dommages dus au transport, informez-en immédiatement votre point de vente ! ► Déballez les différents éléments. EmballageTransport ► Vérifiez si l’app areil pré sente des dommages apparents dus au tran sport. Conservez l’emballage d’origine, il pourra vous servir lors d’un transport ultérieur. 16 Fujitsu Technology SolutionsPremière mise en service de votre app areil Choix d’un emplacement Choixd’unemplacementAppareilAdaptateurd’alim entation Avant de mettre votre ap pareil en place, c hoisissez un emplacement adéquat. Suivez pour cela les conseils suivants :

• Ne posez jamais l’appareil et l’adaptateur d’alimentation sur une surface sensible à la chaleur. Dans le cas contraire, la surface risque d’être endommagée.

• Ne posez jamais l’appareil sur une surface non rigide (p. ex. sur une moquette, des meubles rembourrés, un lit). Vous risquez ainsi d’entraver la ventilation et de provoquer des dégâts dus à une surchauffe.

• Pendant le fonctionnement normal, la face inférieure de l’appareil devient chaude. Un contact prolongé avec la peau peut être désagréable, voire provoquer des brûlures.

• Posez l’appareil sur une surface plane et stable. N’oubliez pas que les pieds en caoutchouc de l’appareil peuvent laisser des marques sur les surfaces sensibles.

• L’espace libre autour de l’appareil et de l’adaptate ur d’alimentation doit être d’au moins 100 mm pour permettre une ventilation suffisante.

• Ne couvrez jamais les ouïes de ventilation de l’appareil.

• Evitez d’exposer l’appareil à des conditions d’environnement extrêmes. Protégez l’appareil contre la poussière, l’humidité et la chaleur. Raccorder l’adaptateur d’alimentation Préparerlami se enservic eAdaptateurd’alim entation Respectez les consignes de sécurité figurant d ans le manuel "Sicherheit/Regularien" ci-joint. Le câble secteur livré avec l’appareil répond aux exigences du pays dans lequel vous avez acheté l’appareil. Assurez-vous que ce câble secteur est autorisé dans le pays dans lequel vous l’utilisez.

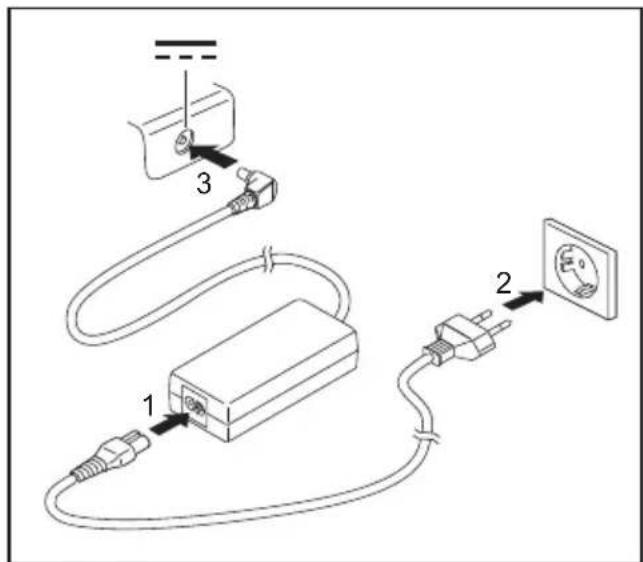

► Raccordez le câble secteur (1) à l’adaptateur d’alimentation. ► Branchez le câble secteur (2) sur une p rise de courant. ► Raccordez le câble de l’adaptateur d’alimentation (3) à la prise de tension continue (DC IN) de l’appareil. Fujitsu Technology Solutions 17Première mise en service de votre app areil Première mise sous tension de l’appareil Premièremisesoustension Ordinateurs avec interrupteur Marche/Arrêt pour composantes radio : Glissez l’interrupteur Marche/Arrêt pour composantes radio en position ON avant de mettre l’appareil sous tension. Le logiciel fourni est installé et configuré lors de la première mise sous tension de l’appareil. Cette procédure ne doit pas être interrompue ; prévoyez par conséquent un certain temps pour so n exécution et raccordez l’appareil à la tension secteur par l’intermédiaire de l’adaptateur d’alimentation. Pendant l’installation, vous ne devez redémarrer l’appareil que si le système vous y invite ! Le système d’exploitat ion est préinstallé sur le disque dur pour faciliter la mise en service de votr e appareil. ► Mettez votre appareil sous tension. ► Pendant l’installation, suivez les indications données à l’écran. Si un système d’exploitation Windows est installé sur votre appareil, vous trouverez plus d’informations sur le système, les pilotes, les programmes d’aide, les mises à jour, les manuels, etc. sur votre appareil ou sur Internet à l’adresse " http://ts.fujitsu.com/support". 18 Fujitsu Technology SolutionsTravailler avec le Notebook Travailler avec le Notebook Utilisation,Noteboo kNotebook Ce chapitre décrit l’utilisation de base d e votre Notebook. La connexion des périphériques externes (p. ex. une imprimante, une souris) est expliquée dans le chapitre " Connecter des périphériques", Page 66. Respectez les instructions du chapitre "Remarques importantes", Page 13. Voyants d’état Zoned’affichag e Les voyants d’état vou s informent sur l’état de l’alimentation électrique, des lecteurs et des foncti ons du clavier.

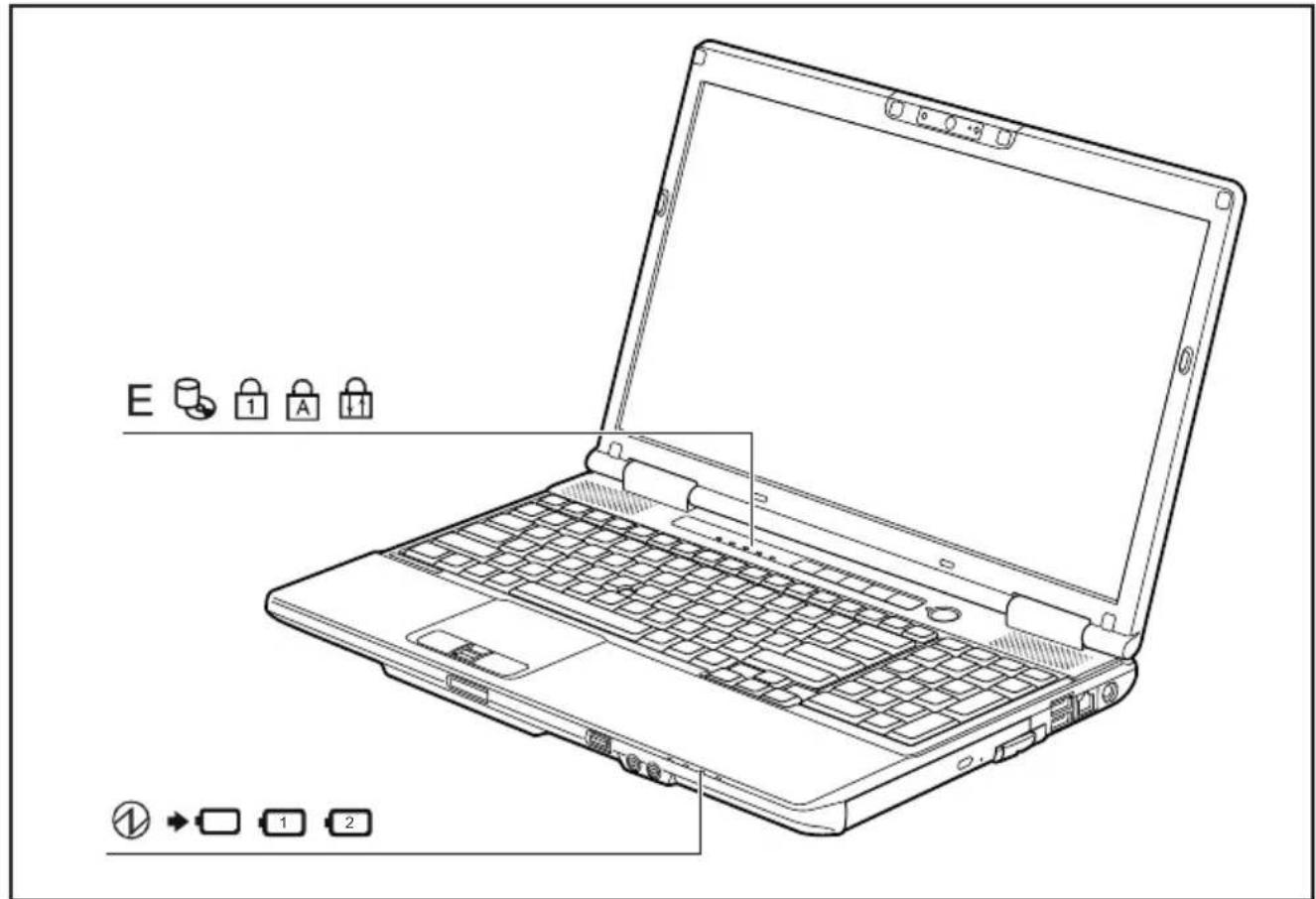

• Le symbole est allumé : le Notebook est sous tension.

• Le symbole clignote (1 seconde allumé / 1 seconde éteint) : le notebook est en mode Economie d’énergie.

• Le voyant n’est pas allumé : le Notebook est hors tension ou en mode Save-to-Disk. Fujitsu Technology Solutions 19Travailler avec le Notebook Voyant Description Symbole Charge de l’accumulateur

• Le voyant s’allume en vert : l’adaptateur d’alimentation est raccordé et le ou les accumulateurs montés sont déjà totalement chargé s ou aucun accumulateur n’est monté.

• Le voyant s’allume en orange : l’adaptateu r d’alimentation est ra ccord é et le ou les accumulateurs montés sont chargé s.

• Le voyant clignote en orange : l’adaptateur d’alimentation est raccordé et il est impossible de recharger le ou les accumulateurs montés (l’accumulateur est trop chaud pour recharger).

• Le voyant n’est pas allumé : l’adaptateur d’alimentation n’est pas raccordé. Symbole Accumulateu r (prem ier a ccumulateur)

• Le voyant s’allume en vert : le premier accumulateur dispose de 51% à 100% de sa charge maximale.

• Le voyan t clignote le ntement en vert (1 seconde a llumé / 5 secondes éteint) : Le Notebook est en mo de Suspend et est alimenté par le premier accumulateu r. Le premier accumula teur dispose de 51 % à 100 % de sa charge maximale.

• Le voya nt s’allume en orange : l’adaptateur d’alimentation est raccordé et le premier accu m ulateur est en co urs de charge. Le premier accumulateur dispose de 13 % à 50 % de sa charge maximale.

• Le voyant clignot e lentement en orange (1 seconde allumé / 5 secondes éteint) : Le Notebook est en mode Suspend et est alimenté par le premier accumulateur. Le premier accum ulateur dispose de 13 % à 50 % de sa charge maximale.

• Le voyant clignote en orange (quatre secondes après la pose de l’accumulateur). L’état de charge de l’accumulateur s’est contrôlé.

• Le v oyant s’al lume en rouge : l’adaptateur d’alimentation est raccordé et le premier acc umulateur est en cours de charge. Le premier accumulateur dispose de 0 % à 12 % de sa charge maximale.

• Le voyant clignote lentement en rouge (1 seconde allumé / 5 secondes éteint) : le N otebook est en mode Suspend et est alimenté par le premier accumulateur. Le premier accumulateur dispose de 0 % à 12 % de sa charge maximale.

• Le voyant c lignote en rouge (1 seconde allumé / 1 seco nde éteint) : anomalie de fonctio nnement.

• Le voyant n’est pas allumé : le premier accumulateur n’est pas monté ou totalement déchargé. 20 Fujitsu Technology SolutionsTravailler avec le Notebook Voyant Description Symbole Accumulateur (second accumulateu r )

• Le voyant s’allume en vert : le deuxième accumulateur dispose de 51 % à 100 %desachargemaximale.

• Le voyant clignote lentement en vert ( 1 seconde allumé / 5 secondes éteint) : le Notebook est en mode Suspen d et est alimenté par le second accumulateur. Le deuxième accumulateur dispose de 51 % à 100 % de sa charge maximale.

• Le voyant s’allume en orange : l’adaptateur d’alimentation est raccord é et le second accumulateur est en cours de charge. Le deuxième accumulateur dispose de 13 % à 5 0 % de sa charge maximale.

• Le v oyant clignote lentement en o range (1 seconde allumé / 5 secondes éteint) : le Notebook est en mode Suspend et est alimenté par le second accumulateur. Le deuxième accumulateur dispose de 13 % à 50 % de sa charge maximale.

• Le voyant clignote en orange (quatre secondes après la pose de l’accumulateur). L’état de charge de l’accumulateur s’est contrôlé.

• Le v oya nt s’allume en rouge : l’adaptateu r d’alimentation est raccordé et le second accumulateur est en cours de charge. Le deuxième accumulateur dispose de 0 % à 12 % de sa charge m aximale.

• Le v oyant clignote lentement en rouge (1 second e allumé / 5 secondes éteint) : le Notebook est en mode S uspend et est alimenté par le se cond accumulateur. Le deuxième accumulateur dispose de 0 % à 12 % de sa charge maximale.

• Le voyant clignote en r ouge (1 seconde allumé / 1 seconde éteint) : anomalie de fonctionnement.

• Le voyant n’est pas allumé : le second accumulateur n’est pas monté ou totalement déchargé. Symbole Foncti ons d’économie d’énergie

• Le voyant est a llumé : les fonctions d’économie d’énergie sont activées (ex. : réduire la lum inosité de l’écran).

• Le voyant n’est pas allumé : les fonctions d’économie d’énergie sont désactivées. Voyant lecteur SymboleSymboleCD /DVD Le voyant est allumé : le système accède au lecteur de disque dur ou au CD /DVD placé dans le lecteur optique du Noteb ook. Voyant Verr Num VoyantNumLock Le voyant est allumé : la touche Num a été enfoncée. Le pavé numérique virtuel est activé. Vous po uve z afficher les caractère s imprimés dans la partie supérieure droite des touches. Voyant Verr. maj Voyan

Verr. maj Le voyant e st allumé : la touche de verrouillage des majuscules a été enfoncée. Toutes les lettres sont représentées en majuscules. Lorsque la touche est légendée plusieurs fois, c’est le caractère inscrit dans la partie supérieure gauche de la touche qui sera affiché. Voyant Arrêt dé filement (Scroll Lock) VoyantScrollLock VoyantArrêtdéfilement Le voyant est allum é : la combinaison de touches

Arrêt défil aété enfoncée. Sa signification varie selon le programme d’application. Fujitsu Technology Solutions 21Travailler avec le Notebook Mettrelenotebooksoustension ► Relevez l’écran LCD. Notebook ► Appuyez sur l’interrupteur Marche/Arrêt pendant env. 1 sec. pour mettre le Notebook sous tension.

Le voyant Marche du notebook s’allume. Mettrelenotebookhorstension Sauvegardez vos données et fermez toutes les applications avant de mettre l’appareil hors tension. Sinon, risque de perte de données. ► Arrêtez c orrectement votre système d‘exploitation (par ex. dans Windows : dans le menu Start via la fonction Startsymbol – Herunterfahren – OK). Notebook ► Si le Notebook ne s’éteint pas de lui-même, appuyez pendant environ cinq secondes sur l’interru pteur Marche/Arrêt. ► Rabattez l’écran LCD. 22 Fujitsu Technology SolutionsTravailler avec le Notebook Clavier ClavierPavénumériqueBlocnumériqueTou che sL’utilisation normale du clavier de votre notebook entraîne une usure progressivede celui-ci. Le légendage du clavier en particulier est sensible à une utilisation intensive. Il est possible q u e l’inscription des touches disparaisse progressivement au fil de l’utilisation du notebook.Le clavier est disposé de m anière à proposer toutes les fon ctions d’un clavier étendu. Q uelques-unes des fonctions que propos e un clavier étendu sont exécutées à l’aide de co m binaison d e touches. La description suivante des to uch es s’applique au système d’exploitation Wind ows. Les autres fonctions des touches sont dé crites dans le manuel qui accompagne votre programme d’application.La figure suivante montr e comment afficher u n caractère à l’aide des touches à légendes multiples. L’exemple n’est valable que si la touche de verrouillage de s majuscules (CapsLock) n’est pas activée.L’illustration peutne pas représenter votre variante d’appareil.

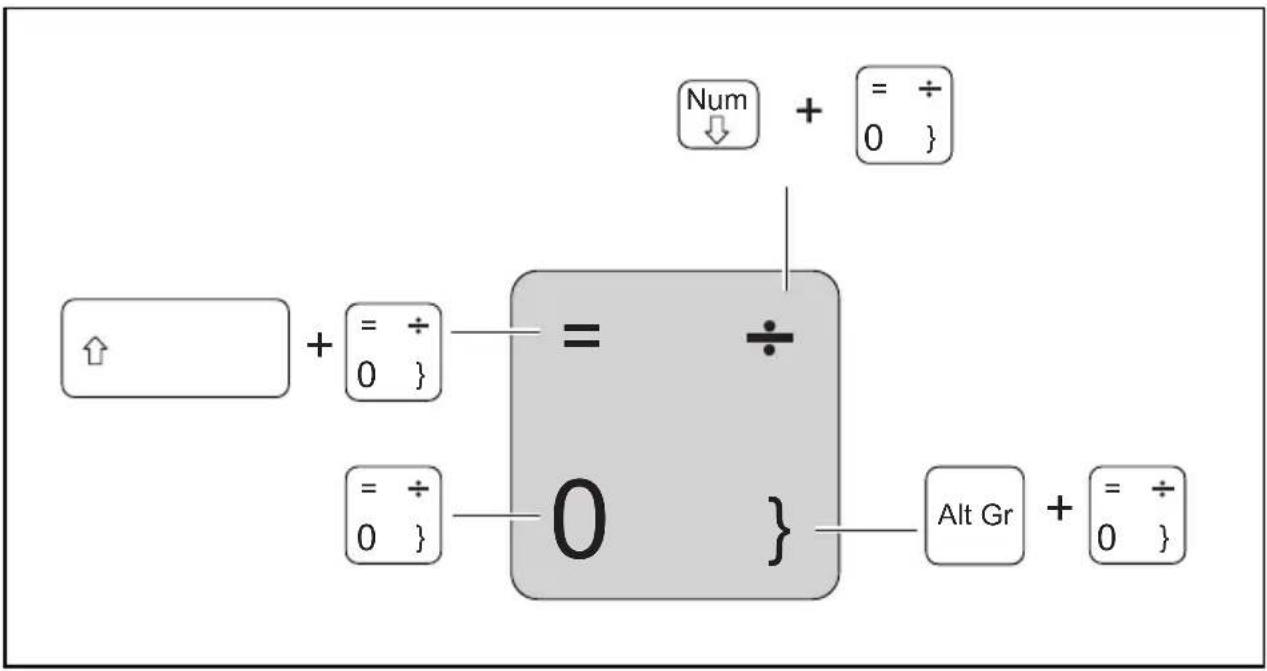

Fujitsu Technology Solutions 23Travailler avec le Notebook Touche Description Touche Retour arrière (Ba ckspace) La touche Retour arrière efface le caractère à gauche du curseur. ToucheretourarrièreRetourarrière Touche Tabulation La touche Tabulation déplace le curseur sur la tabulation suivante. ToucheTabulation Touche Entrée (Return, En ter, Saut de ligne, Retour chariot) La touche Entrée clôture une ligne de commande. Si vous appuyez sur la touche Entrée, la comman de sera exécutée. ToucheEntréeRetourEntréeSautdeligne Touche de verrouillage des majuscules (Caps Lock) La touche de verrouillage des majuscules a ctive le mode majuscules et, dans la zone d’information de Windows, s’affiche l’icône correspondante. En mode majuscules, toutes les lettres s’inscrivent en majuscules. L orsque la touche est légendée plusieurs fois, c’est le caractère imprimé dans la partie supérieure gauche de la touche qui sera affiché. Pour désactiver le mode majuscules, il vous suffit d’actionner la touche majuscules. TouchedeverrouillagedesmajusculesVerr.m aj Touche Majus c ul es (Shift) La touche Majus cules perme t d’afficher des majuscules. Lorsque la touche est légendée pl usieurs fois, c’est le caractère imprimé dans la partie supérieure gau chedelatouchequiseraaffiché. ToucheMajusculesMaj Touche Fn La touche

per met d’activer les fonctions spéciales affichées sur une touche légen dée plusieurs fois (voir chapitre " Combinaisons de touches", Page 26). ToucheFn Touches fléchées Les touches fléchées permettent de déplacer le curseur dans la direction indiquée par la flè che, c.-à-d. vers le haut, vers le bas, vers la gauche ou vers la droite. TouchesfléchéesDéplacementducurseur Touche Dém arrage La touch e Démarrage appelle le menu de démarrage de Windows. ToucheD émarrage

Touche Menu La tou che Menu appelle le menu de l’objet sélectionné. 24 Fujitsu Technology SolutionsTravailler avec le Notebook Pavé numérique virtuel ClaviernumériquePavénumérique virtuelNumLock Pour vous permettre d’utiliser les touches d’un pa vé numérique avec certaines applications, l’appareil dispose d’un pavé numérique virtuel. Sur le clavier, les touches du pavé numérique virtuel se reconnaissent aux chiffres et symboles imprimés dans la partie supérieure droite des touches correspondantes. Lorsque le pavé num érique virtuel est activé, vous pouvez afficher les caractères imprimés sur la partie supérieure droite des touches. L’affectation des touches illustrée ci-après peut être différente de la configuration de clavier de votre appareil. 1 = Caractères valides lorsque l a touche Num n’est pas activée 2 = Caractères valides lorsque la touche Num est activée Vous t rouverez d’autres informations sur les voyants d’état au chapitre " Voyants d’état", Page 19. Le pa vé numérique virtuel n’est pas pris en charge si vous avez comm andé l’option à 10 touches. Fujitsu Technology Solutions 25Travailler avec le Notebook Combinaisons de touches La description des combinaisons de touches ci-dessous s’applique au système d’exploitation Windows. Avec d’autres systèmes d’exploitation et avec certains p ilotes, l’une ou l’autre des combinaisons de touches ci-dessous peuvent être inopérantes. Les combinaisons de tou ches sont entrées de la f açon suivante : ► Maintenez la première touch e de la combinaison de touch es enfoncée. ► Appuyez simultanément sur la(les) touche(s) nécessaire(s) pour exécuter la fonction. Si vous utilisez u n clavier externe, vous devez appuyer, à la place de la touche

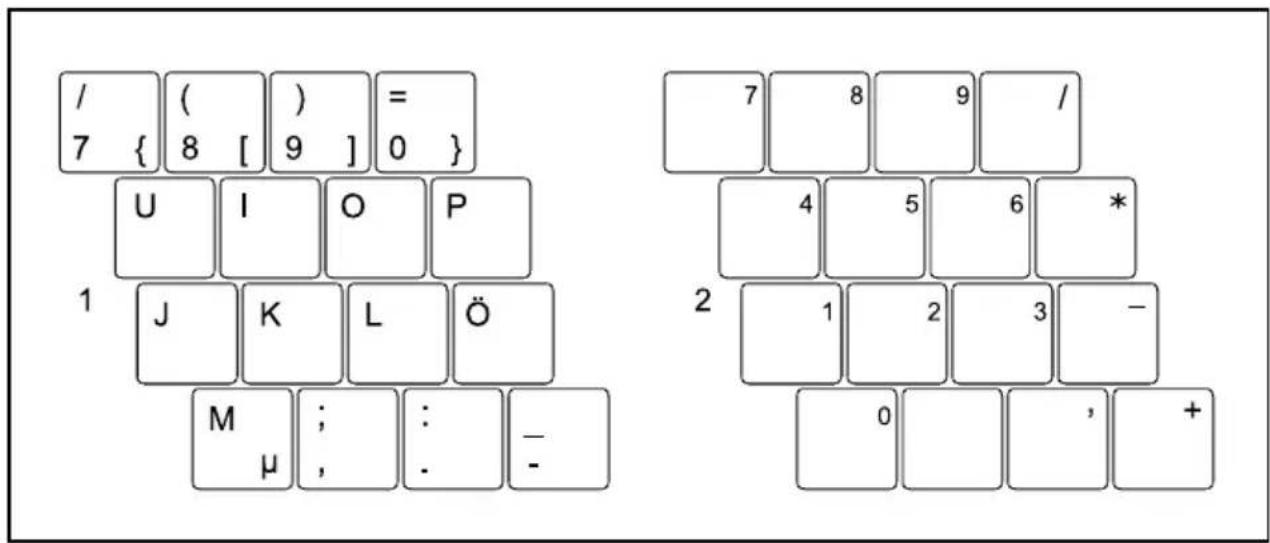

, sur les touches Ctrl

Alt simultanément. Combinaison Description Activer/désactiver les haut-parleurs Fn+F3Haut-parleursHaut-parleurs Cette combinaison de touches vous permet d’activer et désactiver les haut-parleurs du notebook. Mettre le pavé tactil e sous/hors tension Fn+F4SurfacetactileSurfacetactile Cette combinaison de touches permet de désactiver ou d’activer la surface tactile. Réduirelaluminositédel’écran Fn+F6Luminositédel’ écran Cette combinaison de touches réduit la luminosité de l’écran. Augmenter la luminosité de l’écran Fn+F7Luminositédel’ écran Cette combinaison de touches augmente la luminosité de l’écran. Diminuer le volume Fn+F8Volume Cette combi naison de touches réduit le volume des haut-p arleurs intégrés. Augmenter le volume Fn+F9Volume Cette comb inaison de touches augmente le volume des haut-parleurs intégrés. Permuter l’affichage éc ran Fn+F10Permuterl’affichag eécran Si vous avez branché un écran externe, cette combinaison de touches vous permet de sélectionn er l’écran sur lequel les données s’afficheront. L’affichage écran est possible :

• uniquement su r l’écran LCD du notebook

• uniquement sur l’écran externe

• simultanément sur l’écran LCD du notebook et sur l’écran externe. 26 Fujitsu Technology SolutionsTravailler avec le Notebook Combinaison Description

Interrompre une opération en co urs Ctrl+C Cette combinaison de touche int errompt une opération en cours sans effacer le c ontenu de la mémoir edeligne. Basculer entre applications ouvertes Cette combinaison de touches vous permet de basculer entre plusieurs applications ouv ertes. Alt+Tab AltCtrl Del

Sécurité Window s/G estio nnaire des tâches Cettecombinaisondetou ches permet d’afficher la fenêtre Sécurité Windows/Gestionnaire d es tâches. Ctrl+Alt+Suppr Saut de tabulation négatif Cette combinaison de touches déplace le curseur sur la tabulation précédente. Maj+TabSautdetabulati on négatif Vous trouverez les c ombinaisons de touches Windows dans la documentation de vo tre système d’exploitation. Paramètres de pays et de clavier Pour modifier les param ètres de pays et de clavier, procédez comme suit : ► Effectuez les réglages sous Icône de démarra ge – (Réglages) – Panneau de configuration – Horloge, langue et région. Fujitsu Technology Solutions 27Travailler avec le Notebook Touches d’application Touchesd’application Votre notebook est doté de cinq touches d’application. Vous pouvez librement programmer toutes les touches d’application, voir

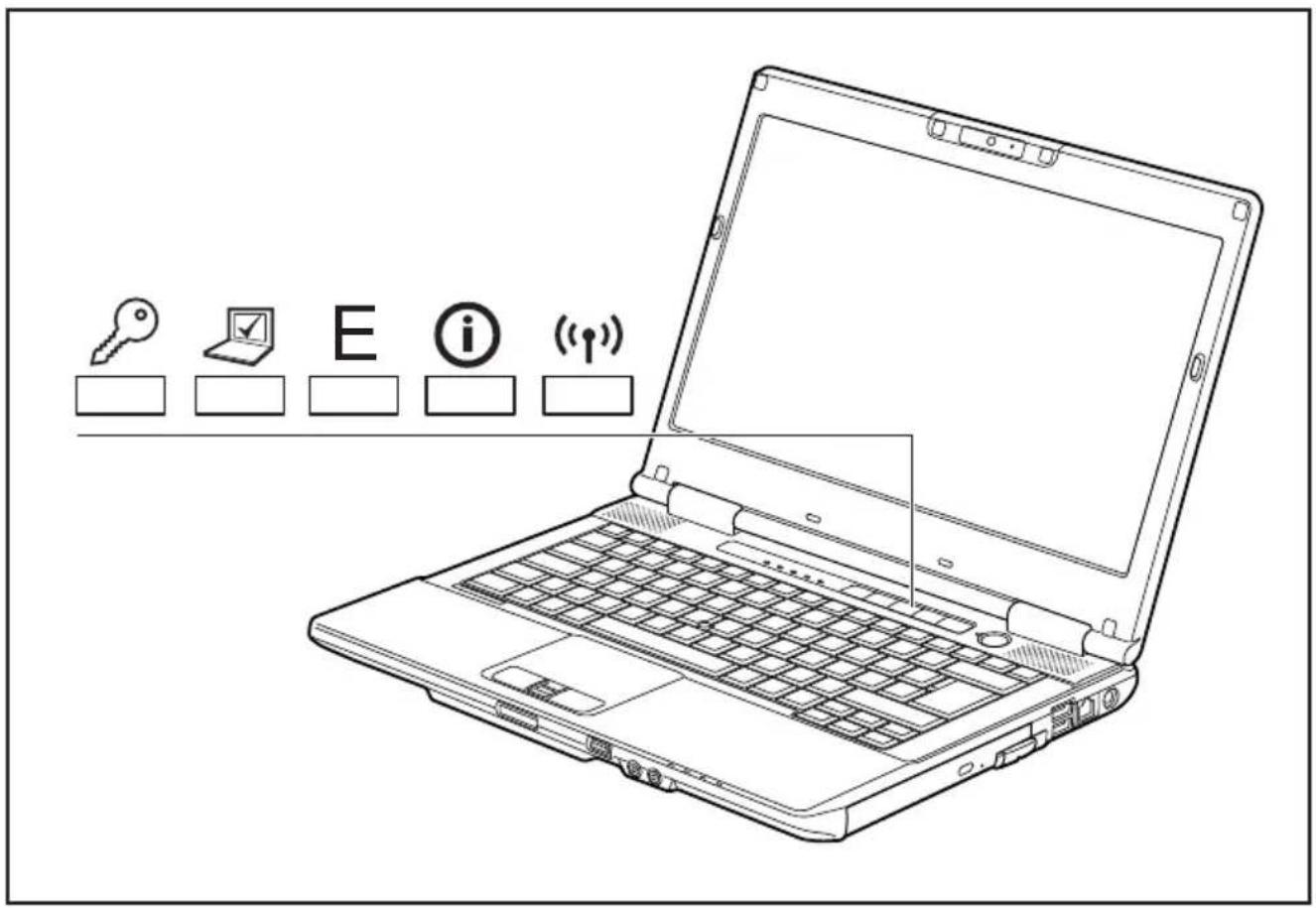

28 Fujitsu Technology SolutionsTravailler avec le Notebook Bouton Description Touche Lock Workstation (verrouillage du poste de travail) Cette touche vous permet de verrou iller votre poste de travail. Touche Mobility Center (cent re de mobilité) Cette touche vous permet de dé marrer le Mobility Center. Touche E La touche E vous permet d’activer et d e désactiver fa cilement les fonctions d’économie d’énergie (par exemple diminuer la luminosité de l’écran), voir " Utilisation de s fonctions d’économie d’énergie", Page 42. Touche I La touche I vous permet d’obtenir des informations supplémentaires sur votre notebook. L’appui sur cette touche en mod e S5 permet d’afficher la charge résiduelle de la batterie :

• Rouge : Charge minimale

• Jaune : Charge moyenne

• Vert : Charge moyenne à complète Touche Composants radio Cette touche d’application vous permet de démarrer le logiciel WirelessSelector.Vous pouvez aussi activer et désactiver individuellement les composants radio activé s dans le BIOS Setup. Programmer les touches d’application La touche A pp lication Panel (panneau des applications) vous permet d’attribuer différentes fonctions aux touches d’application. Windows XP : Vous trouverez l’App lica tion Panel sous Démarrer - (Paramètres) - Panneau de configuration - Autres options du panneau de configuration - Application Panel. WindowsVistaetWindows7: Vous trouverez l’Applicatio n Panel sous Icône de démarrage - Tous les programmes - Lifebook Application Panel. Fujitsu Technology Solutions 29Travailler avec le Notebook Surface tactile et touches de surface tactile Veillez à ce que la surface tactile n’entre pas en contact avec de la saleté, des liquides ou des matières grasses. SurfacetactileSurfacetactile Ne manipulez jamais la surface tactile avec des doigts sales. Ne posez aucun objet lourd (des livres, par exemple) sur la surface tactile ou ses touches.

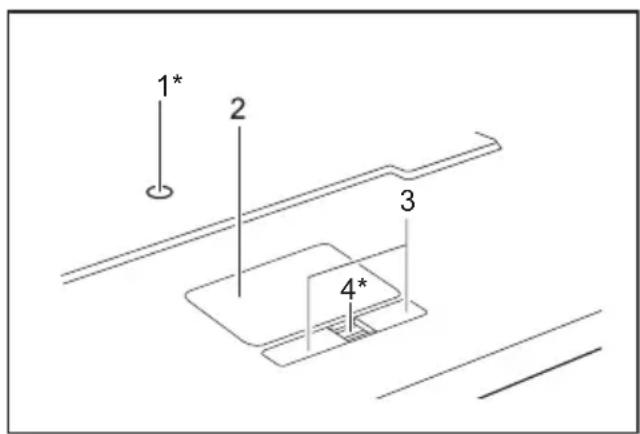

1 = TouchStick (* en option) 2=Surfacetactile 3 = Touches de surface tactile 4 = Capteur d’empreinte digitale (* en option) La surface tactile vous permet de déplacer le pointeu r sur l’écran. Les touches de surface tactile servent à sélectionner et à exécuter des commande s. Elles correspondent aux boutons d’une souris traditionnelle. Vous po uve z aussi désactiver la surface tactile au moyen d’une combinaison de touches afin de ne pas déplacer le pointeur par erreur (voir aussi chapitre " Combin aisons de touches", Page 26). Déplacer le pointeur ► Déplacez votre do igt sur la surface tactile. Surfacetactile

► Appuyez légèrement du doigt sur le Touch Stick. Pour déplacer le pointeur vers la gauche, p. ex., appuyez légèrement sur le côté gauche du TouchStick.

Le pointeur se déplace. Sélection d’un objet ► Placez le pointeur sur l’objet souhaité. Surfacetactile ► Tapez une fois d u bout d u doigt sur la s urfa ce tactile ou appuyez une fois sur la touche gauche.

L’objet est sélectionné. 30 Fujitsu Technology SolutionsTravailler avec le Notebook Exécution d’une commande ► Déplacez le pointeur sur la zone souhaitée. Surfacetactile ► Tapez deux fois du bout du doigt sur la surfa ce tactile ou appuyez deux fois sur la touche gauche.

La commande est exécutée. Déplacement d’un objet ► Sélectionnez l’objet sou haité. Surfacetactile ► Maintenez la touche gauche enfoncée et déplacez l’objet à l’endroit souhaité en glissant le doigt s ur la surface tactile.

L’objet est dé placé. Fujitsu Technology Solutions 31Travailler avec le Notebook Ecran LCD EcranLCDRemarques Les Notebooks de Fujitsu Technology Solutions GmbH utilisent des écrans TFT de qualité supérieure. Pour des raisons techniques, les écrans TFT sont fabriqués pour une résolution spécifique. Un affichage optimal et net ne peut être garanti qu’avec la résolution correspondant à l’écran TFT en question. Une résolution d’écran différente des spéci fications peut entraîner u n affichage flou. La résolution de l’écran LCD de votre Notebook est préréglée de façon optimale à la livraison. Dans l’état actuel des techniques de production, il n’est pas possible de garantir un affichage écran absolument irréprochable. Quelques rares pixels (éléments d ’image) plus clairs ou plus sombres peuvent apparaître en permanence. Le no mbre maximal auto risé de pixels défectueux est défini pa r la norme internationale ISO 9241-3 (Classe II). Exemple : Un é cran d’une résolution de 1280 x 80 0 possède 1280 x 800 = 1 024 000 pixels. Chaque pixel se compose de trois sous-pixels (rouge, vert et bleu), pour un total de 3 m illions de sous-pixels. Selon la norme ISO 9241-3 (classe II), jusqu’à 2 pixels clairs et 2 pixels sombres plus 5 sous-pixels clairs ou 10 sous-pixels sombres ou autre combinaison correspondante (1 sous-pixel clair compte pour 2 sous-pixels sombres) peuvent être défectu eux. Pixel (= élément d’ image) Un pixel se compose de 3 sous-pixels, en règle générale rouge, vert et bleu. Un pixel est le plus petit élément capable de produire la fonctionnalité complète de l’affichage. Sous-pixel (= po int d’image) Un so us-pixel est une structure interne adressable séparément d’un pixel (élément d’image) q ui étend la fonction d’élément d’affichage. Cluster (= tau x d’erreurs) Un cluster contient deux ou plusieurs pixels ou sous-pixels défectueux dans un b loc de 5 x 5 pixels. Rétro-éclairage Les écrans TFT fonctionne nt avec un rétro-éclairage. L’intensité lumineuse du rétro-éclairage pe ut diminuer pendant la durée de v ie du Notebook. Vous pouvez cependant régler individuellement la luminosité de votre écran. Synchronisation de l’affichage sur l’écran LCD et su r u n écran externe Vous trouverez d’autres informations au chapitre " Combinaisons de touches", Page 26 sous "Permutation de l’affichage écran". 32 Fujitsu Technology SolutionsTravailler avec le Notebook Webcam Webcam Selon le modèle de l’appareil, une WebCam est intégrée dans votre Notebook. La webcam vous permet, selo n le logiciel utilisé, d’enregistrer des images ou des clips vidéo ou de partic iperàunchat.

• La qualité de l’image dépe nd de la luminosité et du logiciel utilisé.

• Vous ne pouvez utiliser la webcam qu’avec une seule application à la fois (p. ex. un programme de téléphonie par internet ou un programme de visioconférence supportant une webcam).

• Pendant l’utilisation d e la webcam, le support sur lequel repose le Noteb ook n e doit pas vaciller.

• La webcam s’adapte automatiquem ent à la luminosité instantanée. C’est la raison pour laquelle un scintillement peut apparaître sur l’écran LCD pendant l’adaptation à la luminosité. Vous trouverez des informations plus détaillées sur l’utilisation de la webcam et sur ses autres possibilités de réglage d ans l’Aide du programme utilisant la webcam. Pour tester le fonctionnement de votre webcam, vous pouvez utiliser le logiciel de test disponible s ur le site " http://ts.fujitsu.com/support/". Fujitsu Technology Solutions 33Travailler avec le Notebook Batterie BatterieBatterieDuréedevie,batterieBatterieBatterie Lorsque le notebook est utilisé en déplacement, la batterie intégrée lui fournit l’énergie nécessaire. En utilisant correctement la batterie, vous augm entere z sa durée de vie. La durée de vie moye nne d’une batterie est d’environ 500 cycles de charge/décharge. Vous pouvez augmenter le temps de fonctionnement de la batterie en utilisant les fonctions d’économie d’énergie disponibles. Charge, entretien et maintenance de l’accumulateur AccumulateurAkku Ne chargez l’accumulateur du Note book que lorsque la température ambiante se situe entre 5 °C et 35 °C maximum. Pour charger l’accumulateur, branchez le Notebook sur l’adaptateur d’alimentation (voir " Raccorder l’adaptateur d’alimentation", Page 17). Lorsque la charge de la batterie est faible, un avertissement sonore retentit. Si vous ne branchez pas l’adaptateur d’alimentation dans les cinq minutes q ui suivent le signal d’avertissement, votre Notebook se met automatiquement h ors tension. Surveiller l’état de charge AccumulateurCompteurdec harg ede l’accum ulate ur La surveillance de la capacité de l’accumulateur sous Windows s’effectue grâce à un "compteur de charge de l’accumulateur", qui se trouve dans la barre de tâches. Si v ous placez le curseur sur le symbole de l’accumulateur, vous voyez apparaître le niveau de charge de ce dernier. Stocker un accumulateur AccumulateurAccumulateurAutodécharge,ac cumulateurCapacitédech arge,accumulateur L’accumulateur doit être stocké idéalement dans un endroit sec et aux températures comprises entre 0 ℃ et +30 ℃. Plus la température de stockage est basse, moins l’accumulateur se déchargera de lui-même. Si vous stockez des batteries pendant une longue période (au-delà de deux mois), leur é tat de charge devrait être d’environ 30 %. Pour empêcher un déchargement complet et donc une détérioration définitive de la b atterie, vérifiez régulièrement son niveau de charge. Pour pouvoir utiliser de manière optimale l’autonomie de charge de l’accumulateur, vous devez entièrement décharger l’accumulateur et ensuite le recharger. Si vous n’utilisez pas les accumulateurs pendant une longue période, retirez-les du N otebook. Ne gardez pa s d’accumulateurs dans l’appareil ! 34 Fujitsu Technology SolutionsTravailler avec le Notebook Déposeetposedelabatterie N’utilisez que des batteries autorisées pour votre notebook par Fujitsu Technology Solutions. N’exercez pas une force exagérée pour poser ou déposer une batterie. Veillez à ce qu’aucun corps étrang er ne pénètre dans les connecteurs de batterie. Ne stockez pas la batterie pendant une longue période à l’état déchargé. Elle risque de ne plus pouvoir être chargée. Déposedelabatterie ► Préparez la dépose, voi r chapitre " Préparation de la dépose de co mposants", Page 74.

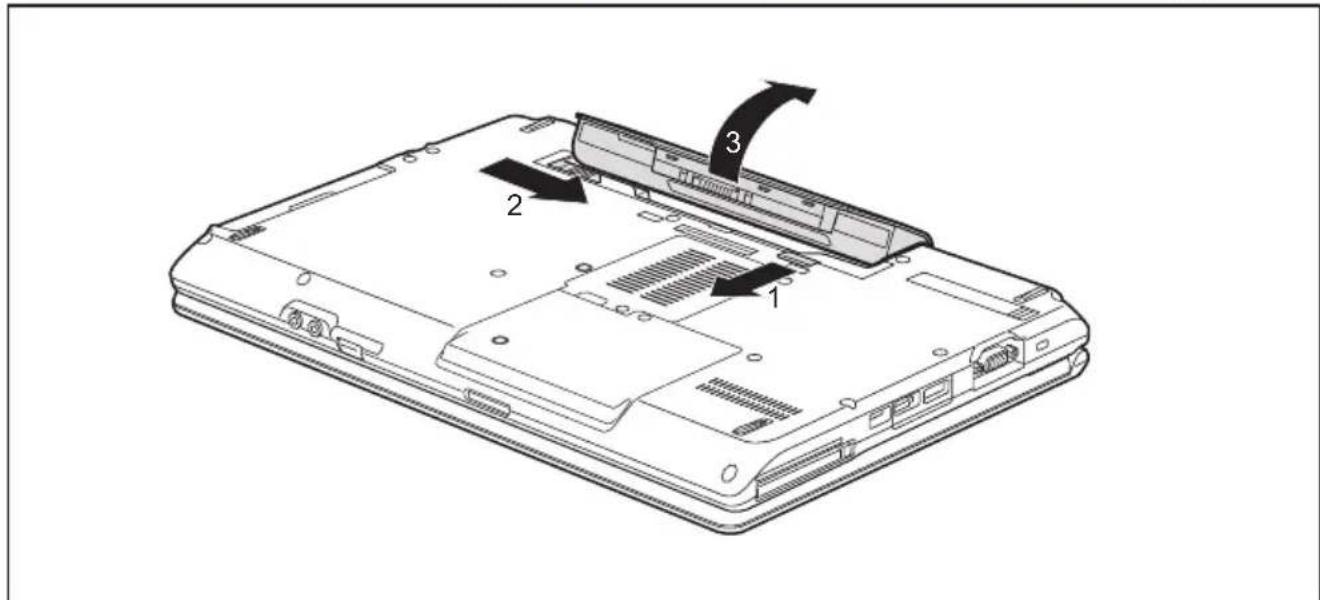

► Poussez le d éverrouillage dans le sen s de la flèche (1) sans le relâcher. ► Poussez le d éverrou illage dans le sens de la flèche (2). ► Sortez la b atterie de son logement (3). Fujitsu Technology Solutions 35Travailler avec le Notebook Pose de la batterie

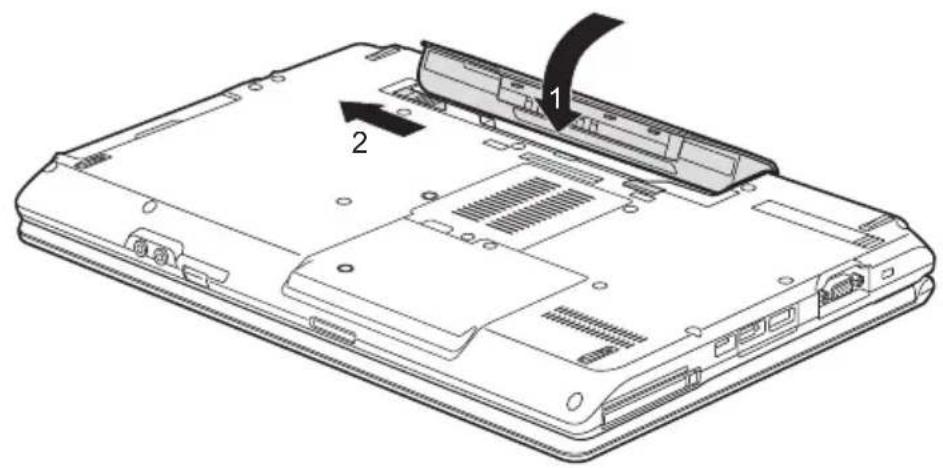

► Placez la batteri esurlebord. ► Engagez la batterie dans son compartiment jusqu’à ce qu’elle s’enclenche de manière perceptible (1). ► Poussez le déver rouillage dans le sens de la flèche (2). ► Terminez la dépose, voir chapitre " Termina ison du démontage de composants", P age 80. Modules Logementpou rmodule Modules De par sa conc eption, votre notebook vous permet d’installer des accumulateurs et des lecteurs en toute souple sse. Le logement pour module de votre Notebook peut accueillir les modules suivants :

• Deuxième a ccumulateur

• Deuxième lecteur de disque dur

• Garniture (gain de poids) N’utilisez que des modules conçus pour votre notebook. Ne forcez pas en montant ou en démontan t le module. Assurez-vous qu’aucun corps étranger ne pénètre dans le logement pour module. Vous pouvez remplacer des modules en cours de fonctionnement. Cela signifie que vous n’êtes pas obligé de mettre le notebook hors tension. Pour re mplacer un module, cliquez simplement sur le symbole approprié dans la barre de tâches, puis sur Arrêter ou Sélectionner - Arrêter. Après ceci, vous pouvez sortir le module. 36 Fujitsu Technology SolutionsTravailler avec le Notebook Démontage d’un module

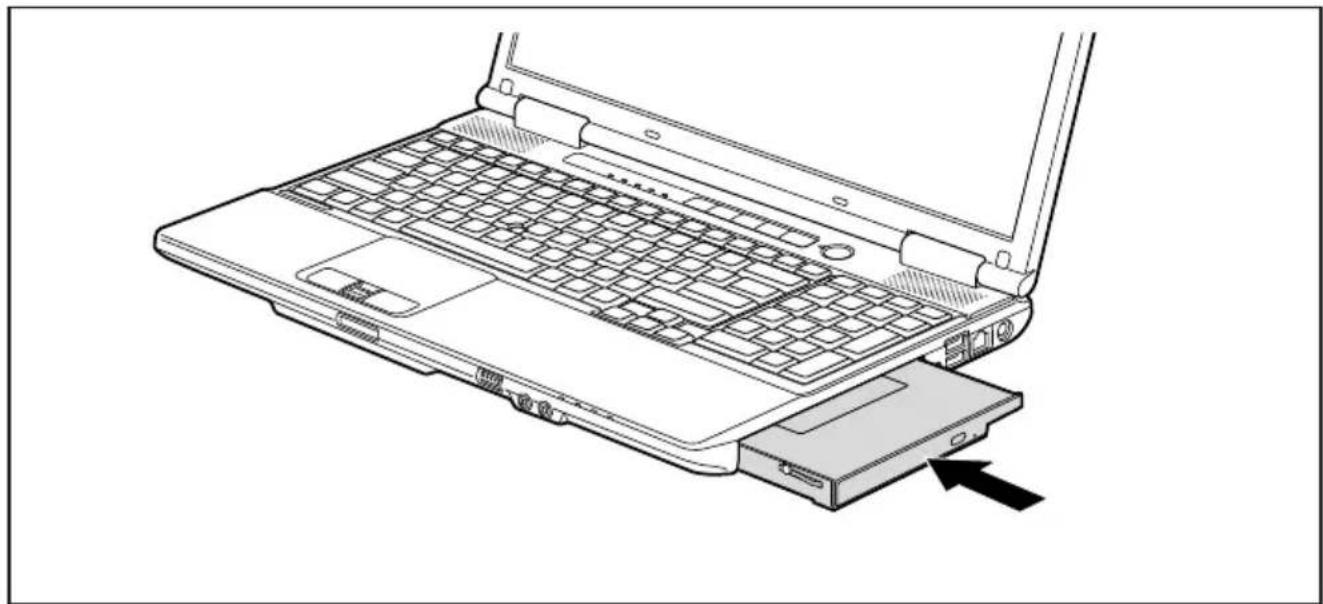

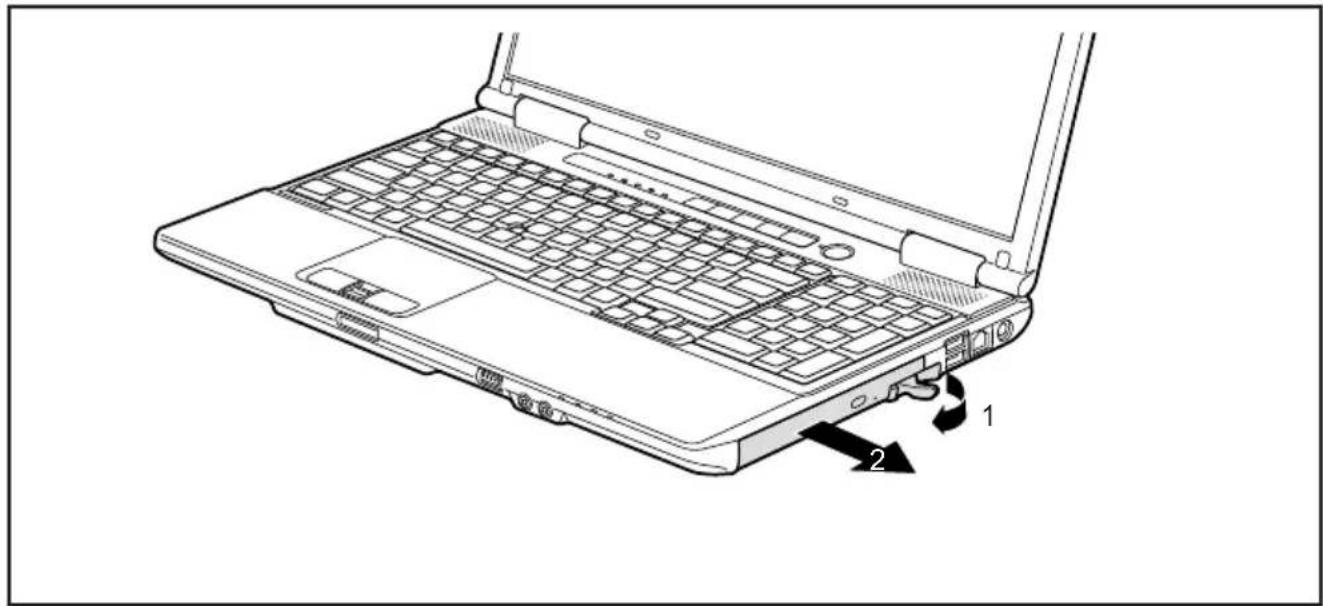

ModuleLecteurGarniture ► Tirez le levier de déverrouillage dans le sens de la flèche (1). ► Sortez maintenant le module du logement pour module (2). Montage d’un module ► Placez le module face au logement pour module, contacts vers l’avant. ► Poussez le module dans son logement jusqu’à ce qu’il s’enclenche avec un déclic. Fujitsu Technology Solutions 37Travailler avec le Notebook Lecteur optique Lecteuroptique Ce produit contient une diode électroluminescente, norme de conformité IEC 825 1:1993 : LASER CLASSE 1, et ne doit donc pas être ouvert. Manipulation des supports de données Supportsdedon nées Respectez les consignes suivantes lorsque vous manipulez des supp orts de données :

• Ne touchez jamais la surface d’un support de données. Saisissez le support de données uniquement par le b ord !

• Conservez toujours le support de données dans sa pochette. Vous éviterez ainsi que le support de données s’empoussière, soit griffé ou endommagé.

• Protégez le support de données de la poussière, des vibrations mécaniques ou du rayonnement direct du soleil !

• Ne stockez pas le support de données dans des endroits trop chauds ou trop humides. Dans le lecteur, vous pouvez utiliser des supports de données d’un diamètre d e 8 ou 12 cm. Des vibrations et des erreurs de lecture sont possib les si vous utilisez un support de données de moins bonne qualité. Voyant CD/DVD VoyantCD/DVD Le voyant CD/DVD clignote lorsque vous insérez un support de données. Le voyant s’éteint dès que le lecteur est opérationnel. Le voyant s ’allume lorsque le système accède au lecteur. Ne jamais retirer le support d e données tant que le voyant est allumé. Si le voyant CD/DVD continue de c lignoter au lieu de s’éteindre après l’insertion d’un support de données, cela signifie que le lecteur ne parvient pas à accéder au support de données. Soit le support de données est endommagé ou encrassé, soit vo us utilisez un support de données que le lecteur ne peut pas lire. 38 Fujitsu Technology SolutionsTravailler avec le Notebook Insertion ou retrait d’un support de données Supportde donn éesSupportde donn ées Le Notebook doit être sous tension.

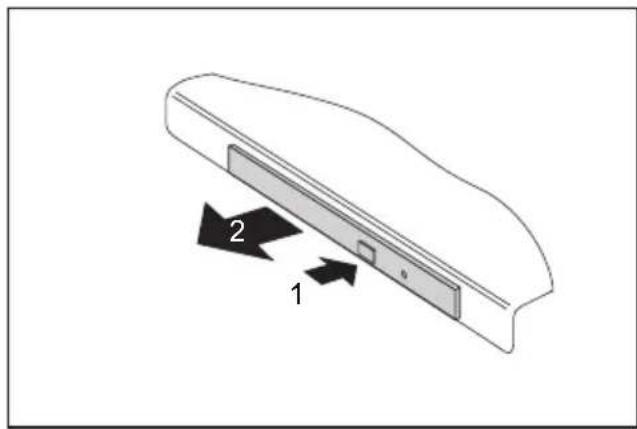

► Appuyez sur le bouton d’insertion/d’éjection (1).

Le tiroir du lecteur s ’ouvre. ► Avec précaution, sortez complètement le tiroir du lecteu r (2). ► Insérez le support de données dans le tiroir du lecteur, face légendée vers le haut.

► Retirez l’éventuel support de données présent dans le lecte ur. ► Repoussez le tiroi r jusqu’à l’entendre s’enclencher. Retrait manuel (extraction d’urgence) CD/DVDRetraitmanueld usupportde donnéesRetraitd’urgence dusupportde données En cas de panne de courant ou de défaillance du lecteur, vous pouvez retirer manuellement le support de données.

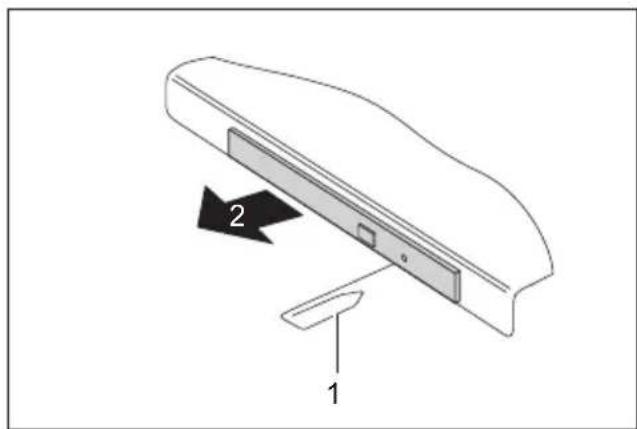

► Mettez le Notebook hors tension. ► Avec un stylo ou un fil métallique (par exemple, un trombone déplié), appuyez fermement dans l’ouverture (1).

Le tiroir du lecteur est éjecté. Vous pouvez à présent sortir le tiroir (2) du lecteur. Fujitsu Technology Solutions 39Travailler avec le Notebook Dépose et repose du couvercle de dépoussiérage (couvercle de fente de ventil ation) Pour garantir un refroidissement optimal des composants de votre notebook, pensez à nettoyer la fente de ventilation du bloc de refroidissement après un certain te m ps d’utilisation. Ceci garan tit un refroidissement optimal. Utilisez un aspirateur à main pour un nettoyage optimal. Si nécessaire, utilisez un pinceau sec pour détacher la poussière des fentes de ventilation. N’utilisez pas de liquide de nettoyage ! Evitez toute pénétration de liquide à l’intérieur de l’appareil. Pour éviter une surchauffe de l’appare il, ne pas retirer le couvercle de fente d’aération lorsqu’il est sous tension. ► Préparez la dépose , voir chapitre " Préparation de la dép ose de composants", Page 74.

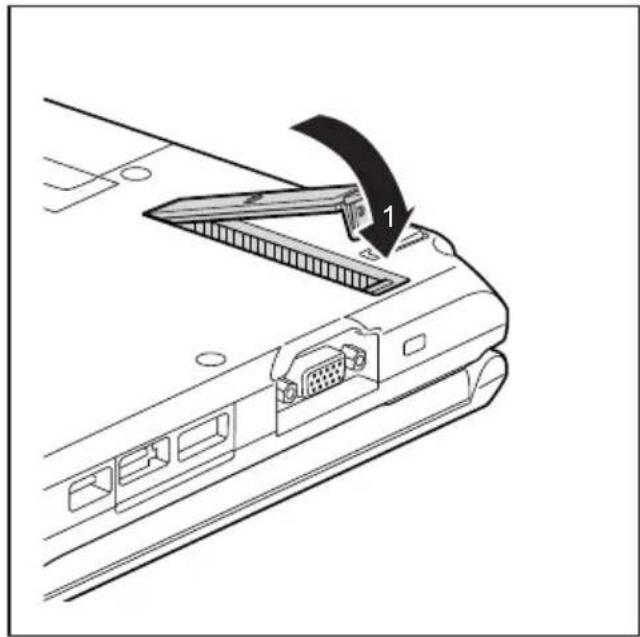

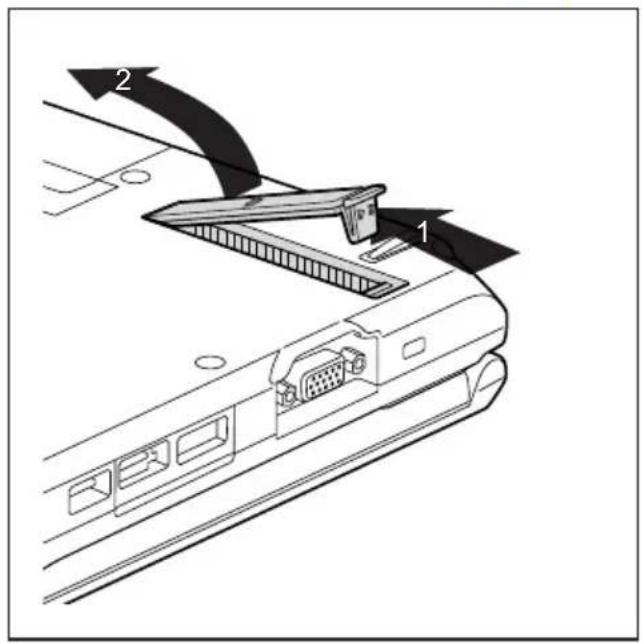

► Appuyez sur le verrouillage du couvercle de fente d’aération (1) et retirez-le de son logement (2). ► Nettoyez la chamb re à poussière. 40 Fujitsu Technology SolutionsTravailler avec le Notebook

► Placez le couvercle de fente d’aération obliquement dans le logement (1) comme illustré et veillez à ce qu’il s’enclenche de manière audible. ► Terminez la dépose, voir chapitre

Terminaison du démontage de composants", Page 80. Fujitsu Technology Solutions 41Travailler avec le Notebook Utilisation des fonctions d’économie d’énergie EnergieEnergieAccumulateur Si vous utilisez les fonctions d’économie d’énergie proposées par le notebook, il consommera moins d’énergie. Le notebook bénéficiera par conséquent d’une plus grande autonomie et son accumulateur devra être rechargé moins souvent. Son rendement énergétique sera améliorée et ses effets sur l’environnement seront moindres. En utilisant de manière optimale les options en matière d’énergie, vous pourrez réaliser des économies considérables tout en préservant l’environnement. Lorsque vous rabattez l’écran LCD, le notebook bascule automatiquemen t dans un mode d’économie d’énergie en fonction du paramétrage dans W indows. Nous recommandons les réglages suivants : Fonction Fonctionnement sur secteur Fonctionnement sur batterie Eteindre l’écran Après 10 minutes Après 5 minutes Mettre le(s) disque(s) dur(s) hors tension Après 15 minutes Après 10 minutes Economie d’énerg ie (S3) Après 20 minutes Après 15 minutes Mode veille (S4) Après 1 he ure Après 30 minutes ► Définissez les fonctions d’économie d’énergie dans votre panneau de configuration. ► Définissez l’économiseur d’écran dans votre panneau de con figu ration.

► Cliquez avec le bouton droit de la souris sur le Bureau. R églez sous Personnalisation – Ecran d e veille l’écran de veille. Pour plus d’informations su r un point d e sélection, vous pouvez appe ler l’aide Microsoft en appuyant sur la touche

Si le notebook est en mode d’économie d’énergie, n’oubliez surtout pas ce qui suit : En mode d’économie d’énergie, les fichiers ouverts sont stockés dans la mémoire principale ou dans un fichier d’écha nge sur le disque dur. Ne mettez jamais votre notebook hors tension lorsqu’il est en mode d’économie d’énergie. Lorsque l’accumulateur intégré est presque vide, fermez les fichiers ouverts et n’activez pas le mode d’économie d’énergie. Lorsquevousn’utiliserezpaslenotebookpendantuncertaintemps: ► Quittez le mode d’économie d’énergie, si nécessaire, en déplaçant la souris, appuyant sur une touche ou remet tant le notebook sous tension. ► Quitte z tous les programme s ouverts et mettez le Notebook hors tension. 42 Fujitsu Technology SolutionsTravailler avec le Notebook Cartes mémoire Logement Votre notebook est équipé d’un lecteur de cartes mémoire intég ré. Lorsque vous manipulez des cartes mémoire, respectez les consignes du fabricant. Cartemémoir e Formats supportés Votre n otebook prend en charge les fo rmats suivants :

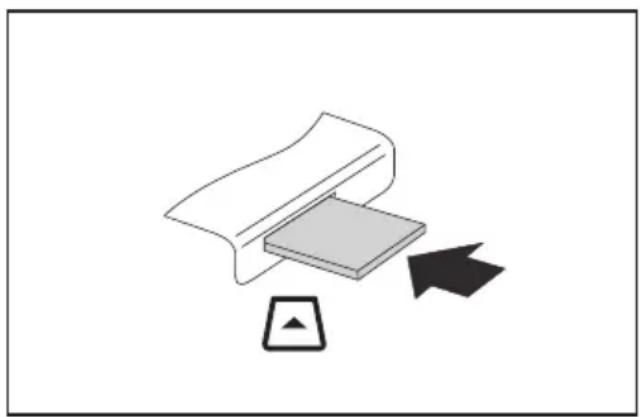

• Memory Stick (MS) Insérer une carte mé moire ► Avec précaution, poussez la carte mémoire dans le logement. La surface légendée doit être tournée vers le haut. Ne forcez pas car vous risquez d’endommager les surfaces de contact qui sont fragiles Cartemémoir e

Selonletypedeca rte mémoire, il est possible qu’el le ressorte légèrement du logement. Fujitsu Technology Solutions 43Travailler avec le Notebook Retirer une carte mémoire Cartemémoire Retirez toujours la carte en respectant la séquence ci-dessous afin d’éviter toute perte de données. A l’aide de l’icône appropriée de la barre de tâches, vous pouvez arrêter la carte mémoire : ► Cliquez avec le bouton gauche de la souris sur l’icône. ► Choisissez la carte mémoire que vous voulez arrêter et retirer. ► Appuyez sur la touche Entrée.

Une boîte de dialogue vous signale que m aintenant vous p ouvez retirer la carte mémoire sans risque.

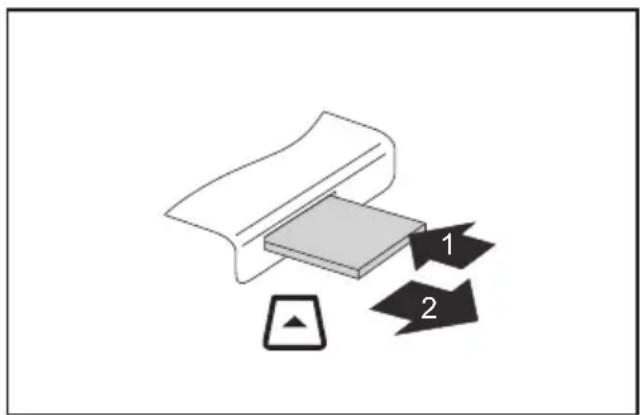

► Appareils avec verrouillage de carte : Appuyez sur la carte mémo ire (1). Cartemémoir e

La carte m émoire est alors déverrouillée et vous pouvez la retirer. ► Retirez la carte mémoire du logement (2). 44 Fujitsu Technology SolutionsTravailler avec le Notebook Cartes ExpressCard LogementExpressCard Un logement pour ExpressCard permet d’utiliser une ca rte Exp ressCard/34 ou E xpressCard/54. Lisez la documen tation relative à l’ExpressC ard et respectez les co nsignes du fabricant. Lorsque vous montez ou retirez une ExpressCard, ne forcez pas. Assurez-vous qu’aucu n corps étranger ne p énètre dans le logement pour ExpressCard. Insertion d’une carte Conservez la garniture du logement dans un endroit s ûr. Lorsque vous retirerez la carte, vous devrez reposer la garniture dans le logement. Vous éviterez ainsi que des corps étrangers ne pénètrent dans le logement.

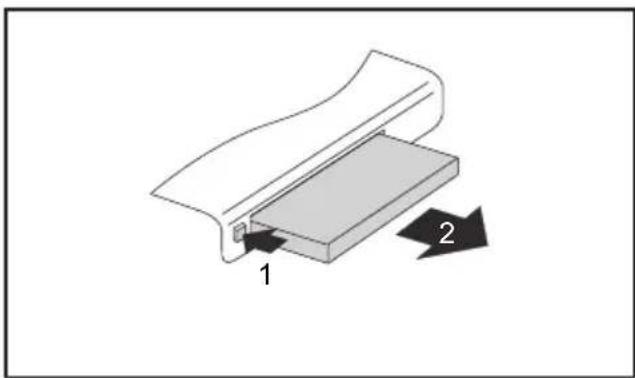

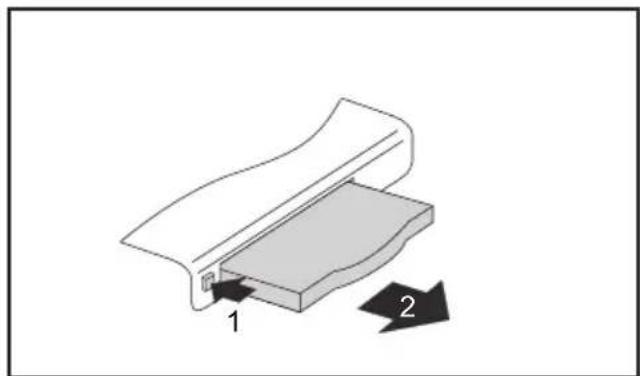

► Si la touche d’éjection (1) est enfoncée, appuyez une fois sur la touche pour qu’elle se désenclenche. Puis appuyez une nouvelle fois sur la touche d’éjection de telle sorte que la garniture sorte légèrement du notebook. ► Retirez l a garnit ure pour carte du logement (2).

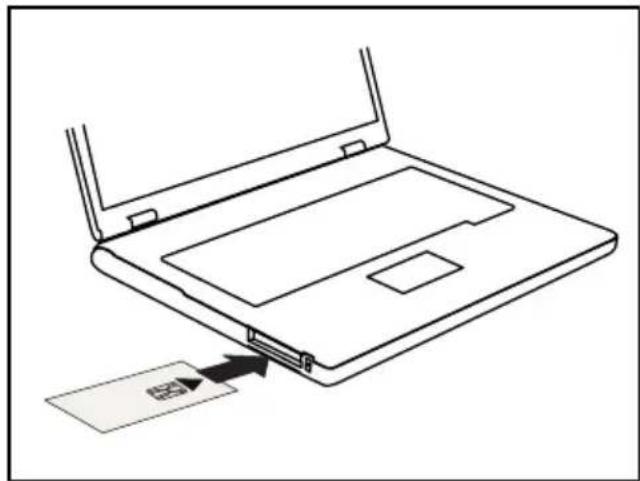

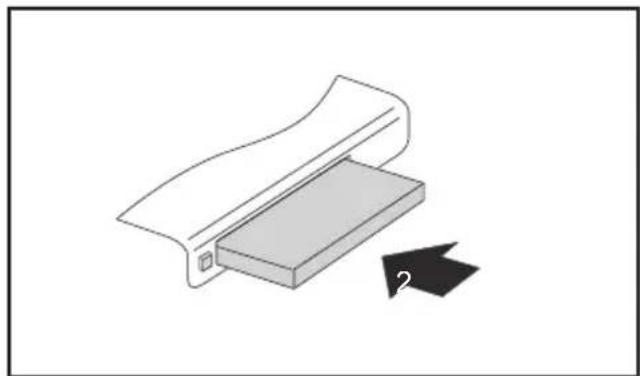

► Insérez la car te, contacts vers l’avant, dans l’ouvert ure du logement. ► Avec précaution, poussez la carte dans le logement jusqu’en butée ou jusqu’à ce qu’elle s’enclenche de manière audible. N’employez pas la force. Selonlety pe, la carte peut ressortir légèremen t du logement. Vous trouverez dans la documentat ion relative à la carte une description de la méthode d’installation des pilotes requis. Fujitsu Technology Solutions 45Travailler avec le Notebook Retrait d’une carte Retirez toujours la carte en respectant la séquence ci-dessous afin d’éviter une perte de données. A l’aide de l’icône appropriée de la barre de tâches, vous pouvez arrêter la carte : ► Cliquez avec le bouton gauche de la souris sur l’icône de retrait en sécurité du matériel. ► Choisissez la carte que vous voulez arrêter et retirer. ► Appuyez sur la touche Entrée.

Une boîte de dialogue vous signale que vous pouvez maintenant retirer la carte sans risque.

► Si la touche d’éjection est encastrée, vous devez d’abord la faire ressortir du boîtier du notebook. Pour ce faire, appuyez sur la touche d’éjection jusqu’à ce qu’elle ressorte. Appuyez sur la touche d’éjection (1) de sorte que la carte ressorte légèrement du notebook. ► Retirer la carte du logement (2). ► Insérez la garniture pour carte dans le logement. ► Poussez avec précaution la garniture pour carte jusqu’en butée dans le logement. N’employez pas la force. 46 Fujitsu Technology SolutionsTravailler avec le Notebook Haut-parleurs et microphones MicrophoneHaut-parleursHaut-parleurde basses(subwoo fer)Boutonder égl ageduvolum e Vous trouverez des informations sur la position exacte des haut-parleurs et microphones dans le chapitre " Ports et éléments de com mande", Page 9. Vous trouverez des informations sur le r églage du volume ainsi que sur l’activation et la désactivation des haut-parleurs par combinaisons de tou ches dans le chapitre " Combin aisons de touches", Page 26. Si vous branchez un microphone externe, le micro interne est désactivé. En branchant des écouteurs ou des haut-parleurs externes, vous désactivez les haut-parleurs internes. Vous trouverez des informations sur le branchement d’écouteurs et de m icroph ones dans le chapitre " Connecter des périphériques", Page 66. Modem 56K intégré Modem56kModem Selonlaconfiguration que vous aurez choisie pour votre appareil, ce dernier disposera ou non d’un modem 56k. Le modem 56K intégr é supporte toutes les applications de transmission de données telles que :

• Mode modem : téléc hargements haut débit de max. 56.000 bits/s (V.9x). Compatible e n am ont avec les modems V.34.

• Mode télécopie : envoi et réception de max. 14.40 0 bits/s

• adaptation ais ée au pays d’utilisation par programme Le modem sat isfait à la directive UE 91/263/CEE (directive sur les terminaux de télécommunication) et a été contrôlé conformémen t à la directive TBR-21. Le modem peut être utilisé dans les pays suivants : Signalisation multifréqu ence (MFW) : Allemagne, Autriche, Belgique, Danemark, Espagne , Finlande, France, Grande-Bretagne, Grèce, Irlande, Islande , Italie, Luxembourg, Norvège, Pays-Bas, Portugal, Suèd e et Suisse. Signalisation par impulsions (IWV) : Belgique, France, Italie et Pays-Bas. Et aussi en : Pologne, Slovénie, Afrique du Sud et Hongrie. Fujitsu Technology Solutions 47Travailler avec le Notebook Brancher le modem du Notebook sur la prise téléphonique L’utilisation d’un modem peut provoquer des incompatibilités avec le système téléphonique local. Il peut en résulter un mauvais fonctionnement ou une défaillance totale du modem. Vérifiez si vous avez besoin d’un adaptateur téléphonique spéci fique pour votre pays (accessoire disponible en option). Le câble modem et l’adaptateur téléphonique spécifique à votre pays ne sont pas compris dans la fourniture. Ces accessoires peuvent être co mmandés en option. N’oubliez pas que la ligne téléphon ique o u la ligne de données est occupée lorsque votre modem est raccordé à une prise téléphonique et que, dans ce cas, vous ne pou vez p as utiliser votre téléphone. Retire z la fiche modem de la prise téléphonique lorsque vous avez terminé une session Internet ou que la télécopie est passée. Puis rebranch ez la ligne téléphonique.

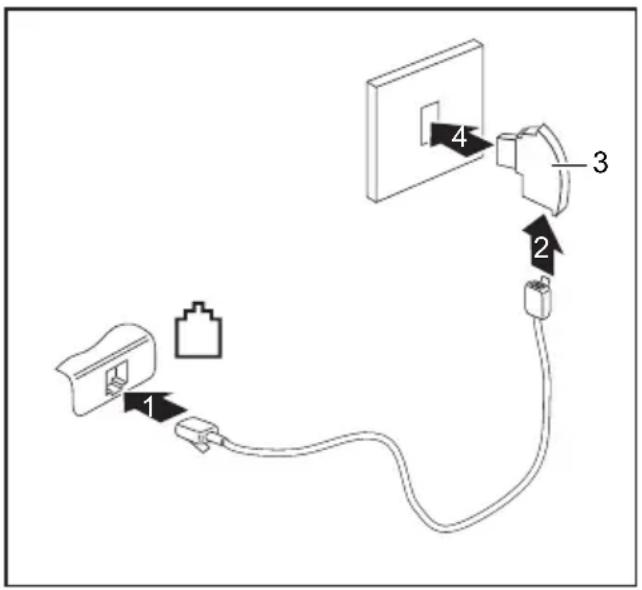

► Branchez le câble du modem au port modem du Notebook (1). Modem ► Branchez le câble du modem (2) à l’adaptateur télé phonique spécifique au pays (3). ► Branchez le câble modem à votre prise téléphonique (4). 48 Fujitsu Technology SolutionsTravailler avec le Notebook Carte SIM Une carte SIM (Subscriber Identity Module) est une carte à puce qui s’insère dansun téléphone mobile ou dans un notebook et qui, conjointement avec le moduleUMTS intégré, permet l’accès à un réseau radio mobile.Lorsque vous utilisez des cartes SIM, respectez les consignes du fournisseur.Le logement pour carte SIM se trouve dans le logement de batterie etn’est acce ssible qu’une fois la batterie retirée. Insérer une carte SIM ► Préparez la pose de la carte SIM, voir chapitre "Préparation de la dépose de composants", Page 74.

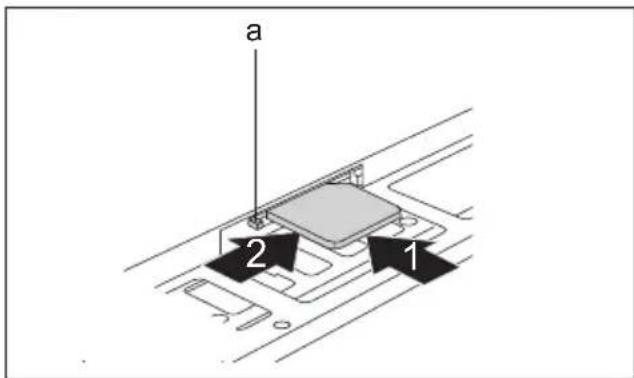

► Engagez la carte SIM dans le logement(1) comme illustré dans le logemen t del’accumulateur jusqu’à perception d’un clic.► Repoussez le verrou (a) de la carte S IMdans le sens de la flèche (2).► Terminez la pose, voir ch apitre "Term inaison du démontage de composants", Page 80. Retirer la carte SIM ► Préparez la dépose de la carte SIM, voir chapitre "P r éparatio n de la dépose de composants", Page 74.

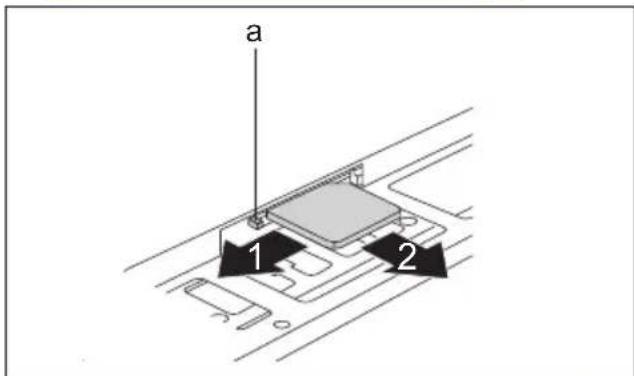

► Repoussez le verrou (a) de la carte S IMdans le sens de la flèche (1).► Appuyez sur le bord de la carte SIM (1)de manière à la faire sortir légèrementde son logemen t.► Sortez la carte SIM du logement dansle sens de la flèche (2).► Te rminez la dépose, voir chapitre "Term inaison du démontage de composants", Page 80.Fujitsu Technology Solutions 49Travailler avec le Notebook Wireless LAN / BlueTooth (selon modèle) / UMTS (selon modèle) Le montage de composants radio non agréés par Fujitsu Technology Solutions annule les homologations accordées pour cet appareil. Activation et désactivation des composants radio Avant la première mise sous tension de votre Notebook, le commutateur marche/arrêt des composants radio doit se trouver en position "ON". ► Faites glisser l’interrupteur Marche/Arrêt en position "ON" pour activer les composants radio. WirelessLA NWirelessLA NBluetoothBluetooth

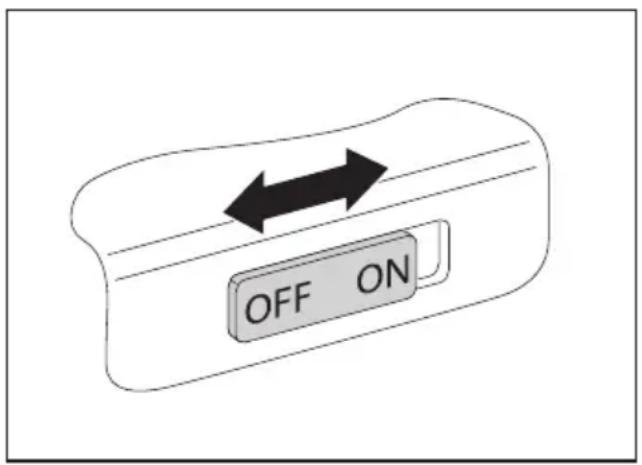

► Faites glisser l’ interrupteur Marche/Arrêt en position "OFF" pour désactiver les composants ra dio. En désactivant les composants radio, vous désactivez l’antenne W ireless LAN et, si montés, les modules Bluetooth et U MTS. Vous pouvez activer et dé sactive r i ndividuellement les comp osan ts radio installés à l’aide du progra mme WirelessSelector Vous pouvez aussi désactiver séparément les composants radio dans le BIOS Setup. La condition est que vous n’ayez pas octroyé de mot de passe administrateur ou que, si un tel mot de passe a été attribué, vous le connaissiez. Respectez les consignes de sécurité supplémentaire s pour les appareils avec composants radio dans le manu el "Sécurité/règles". Vous trou ve rez de plus amples informations sur l’utilisation du Wireless LAN dans l’aide en ligne d e votre logiciel W ireless LAN. Vous trouverez plus d’informations sur l’utilisation de B luetooth s ur le CD de votre logiciel Bluetooth. Vous trouverez plus d’informations sur UMTS auprès de votre prestataire de services. 50 Fujitsu Technology SolutionsTravailler avec le Notebook Configuration de l’accès WLAN

• Condition préalable : Un réseau WLAN et les données d’accès correspondantes sont disponibles. Vous trouverez des informations sur la configuration de l’accès WLAN dans la documentation de v otre système d’exploitation. Accès via UMTS Si vous avez opté pour un module UMTS intégré avec v otre système, vous bénéficierez d’une réception optimale et d’un rendement énerg étique maximal, san s être dérangé par q uelque câble ou antenne que ce soit. Le module UMTS disponible en option est directement opérationnel. Si vous n’avez commandé aucun module UMTS, vous pouvez vous procurer l’accessoire nécessaire à la réception UMTS dans le commerce spécialisé ou auprès de votre revendeur Fujitsu Technology Solutions. Vous trouverez des informations sur l’établissement de la connexion au réseau UMTS dans la documentation du matériel utilisé. Vous pou vez connecter votre appareil à Inte rnet par UMTS. Utilisez pour cela l’un des modes de connexion suivants :

• module UMTS intégré (selon version)

• dongle USB (clé USB avec carte SIM de votre opérateur de téléphonie mobile)

• carte ExpressCard UMTS (à insérer dans le logement ExpressCard de votre appareil)

• terminal mobile (p. ex. portable avec connexion Bluetooth ou p ar câble) Ethernet et LAN EthernetLAN Le module d e réseau interne de votre Notebook supporte l’Ethernet LAN. Il vous permet d’établir une connexion avec un réseau local (LAN = Local Area Network).

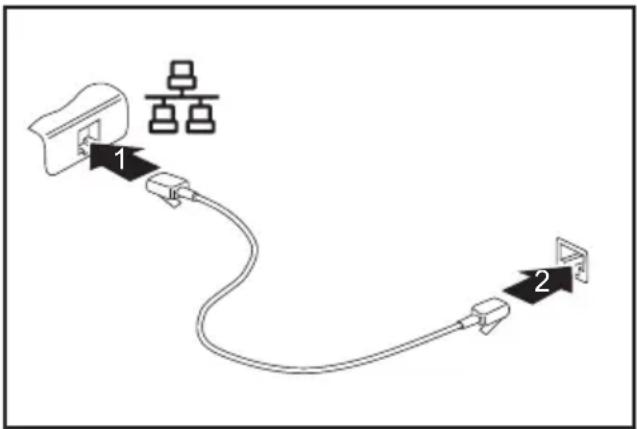

► Connectez le câble de réseau LAN au port LAN du Notebook (1). ► Connectez le câble de réseau à votre port r éseau (2 ). Votre administrateur réseau peut vous aider à configurer et à utiliser les connexions LAN. Le câ ble réseau n’est pas compris dans la f ourniture. Vous pouvez vous proc urer ce type de câble dans le commerce spécialisé. Fujitsu Technology Solutions 51Travailler avec le Notebook Votre duplicateur de ports (option) Le duplicateur de ports est un dispositif qui vous permet de connecter en un clin d’œil votre notebook à des périphériques tels que moniteur, imprimante, etc. Le duplicateur de ports est équipé, entre autres, des ports moniteur, audio, so uris et clavier standard. Il vous suffit simplement d’y fixer le notebook pour travailler avec vos périphériques. Ports sur le duplicateur de ports

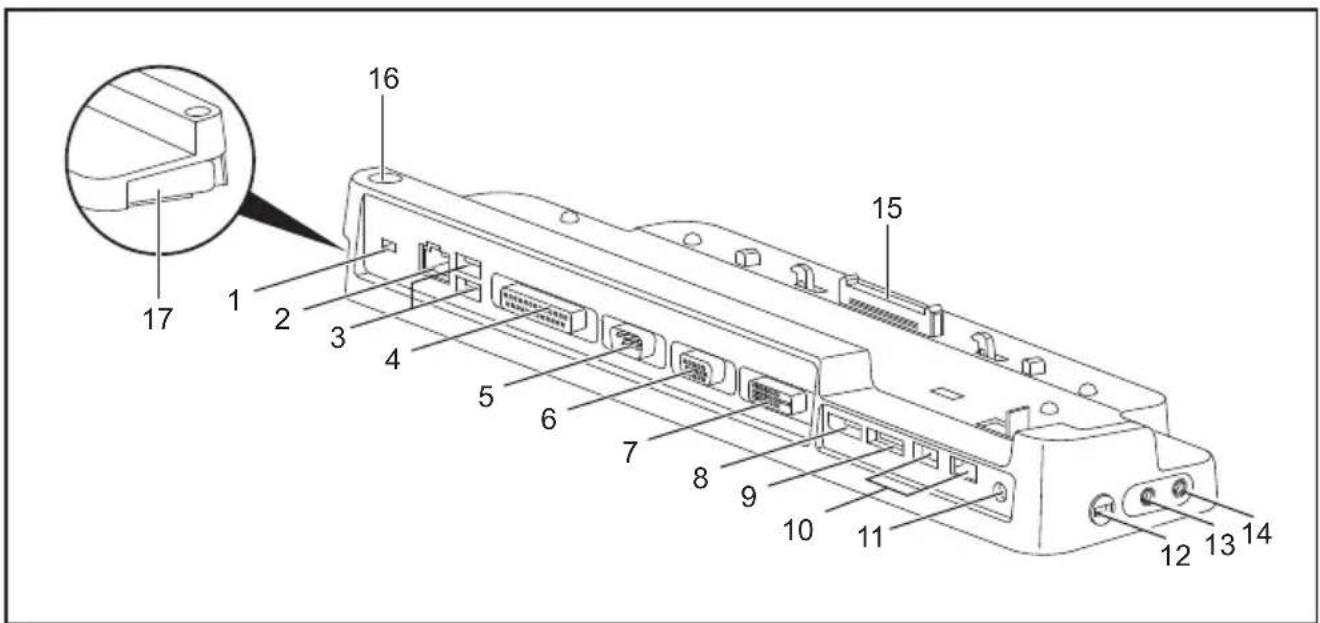

1 = Dispositif Kensington Lock 2=PortLAN 3 = Ports USB 4 = Interface parallèle 5 = Interface série 6 = Port écran VGA 7 = Port moniteur DVI 8 = DisplayPort 9=Porte-SATA 10 = Ports USB 11 = Prise de tension continue (DC IN) 12 = Dispositif Kensington Lock 13 = Port écouteurs 14 = Port microphone/Line In 15 = Connecteur du duplicateur de port pour le port d’accu eil sur la face inférieure du notebook 16 = Interrupteur Marche/Arrêt 17 = Levier de déverrouillage 52 Fujitsu Technology SolutionsTravailler avec le Notebook Raccorder le notebook au duplicateur de ports Des problèmes peuvent survenir si vous raccordez le Notebook au duplicateur de ports en cours de fonctionnement. Nous vous conseillons de mettre d’abord le notebook hors tension. Si le notebook e st connecté au duplicateur de p orts, il faut raccorder l’adaptateur d’alimentation au duplicateur de ports. Lorsque le notebook est connecté au duplicateur de ports, nous vous conseillons de ne pas l’utiliser avec l’écran L CD refermé. La surchauffe qui en résulte peut provoquer des baisses d e performances et une activité excessive des ventilateurs intégrés. Duplicateurde ports ► Mettez le Notebook hors tension. ► Retirez la fiche secteur de l’adaptateur d’alimentation de la prise secteur. ► Retirezlecâbledel’ adaptateur d’alimentation de la prise de tension continue (DC IN) du No tebook.

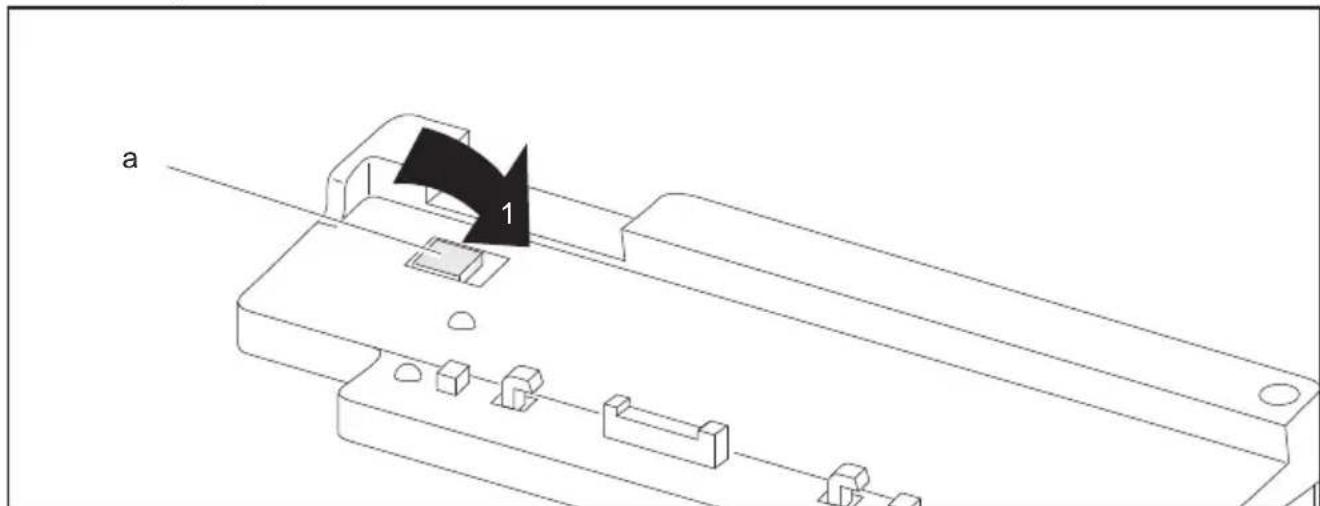

► Assurez-vous que le dispositif d’aide au positionnement (a) du duplicateur de ports est rabattu (1). Fujitsu Technology Solutions 53Travailler avec le Notebook

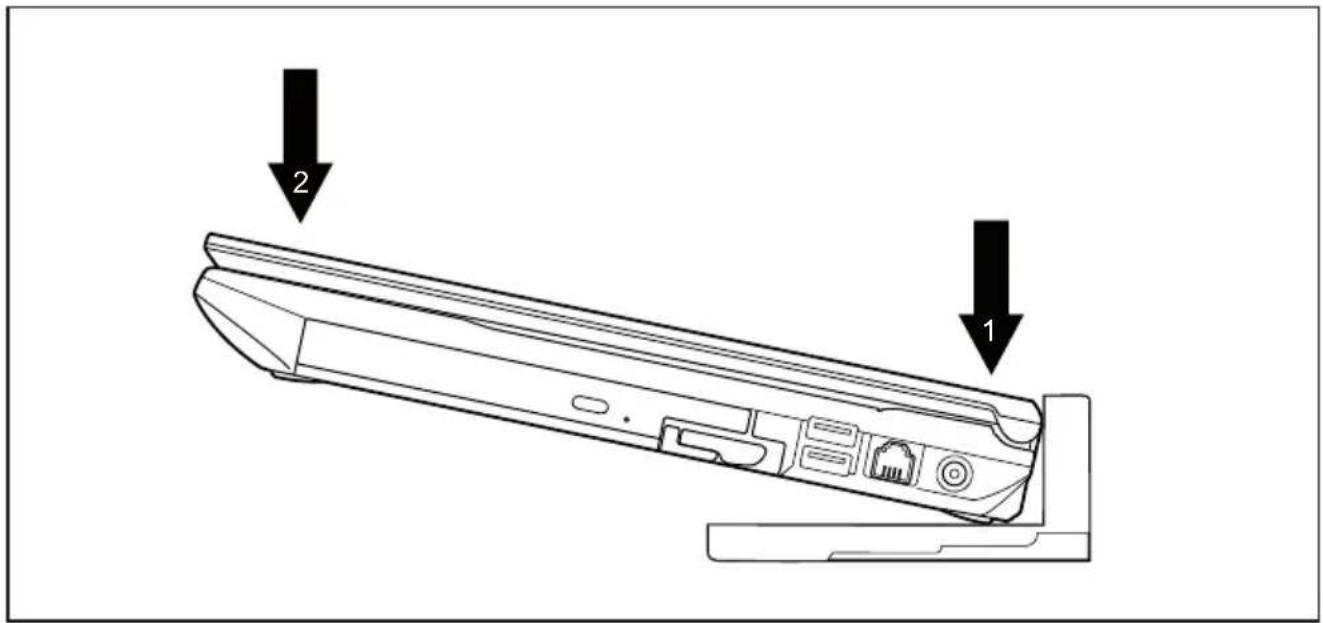

► Placez le notebook de manière à ce qu’il repose sur le bord arrière et sur le dispositif d’aide au positionnement du duplicateur de ports (1). ► Poussez dans le sen sdelaflèche (2) le notebook sur le duplicateur de ports jusqu’à c e qu’il s ’enclenche avec un déclic. Raccorder l’adaptateur d’alimentation au dup licateur de ports

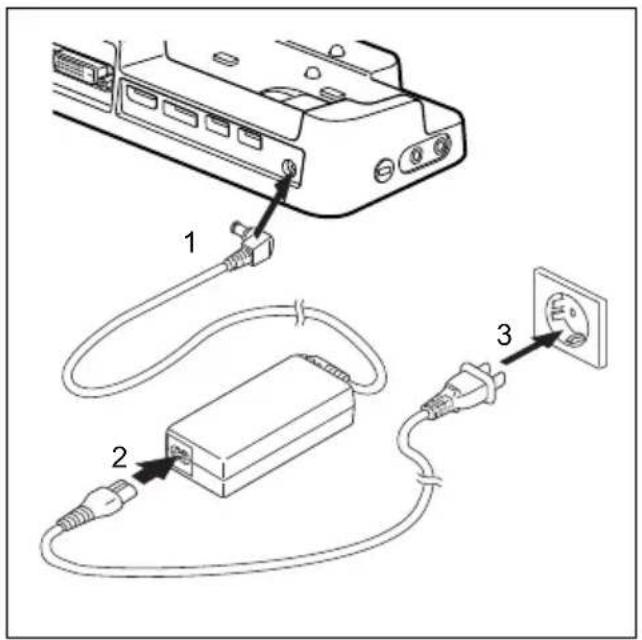

► Raccordez le câble de l’adaptateur d’alimentation à la prise de tension continue (DC IN) du duplicateur de ports (1). ► Raccordez le câble secteur à l’adaptateur d’alimentation (2). ► Raccordez le câble s ect eur à la prise de co urant (3). Lorsque le notebook est raccordé à un duplicateur de ports, le système d’exploitation crée un profil matériel pour le mode "Connecté". Ce profil m émorise par exemple le réglage du dernier écran sur lequel les données ont été affichées. Ce profil est chargé dès que le notebook est raccordé à un duplicateur de po rts de même type. 54 Fujitsu Technology SolutionsTravailler avec le Notebook Mettre le notebook sous tension via le duplicateur de ports ► Appuyez sur l’interrupteur Marche/Arrêt du duplicateur de ports pour mettre le notebook sous tension.

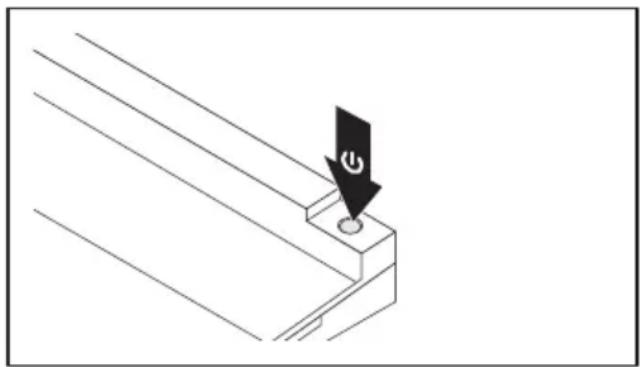

Le voyant Marche du duplicate ur de ports s’allume. Mettre le notebook hors tension par le duplicateur de ports ► Quittez toutes les applications, puis le système d’exploitation (voir le manuel du système d’exploitation). Si vous n’arrivez pas à arrêter le notebook normalement, appuyez sur la touche Marche/Arrêt du duplicateur de ports pendant environ quatre secondes. Le notebook se met hors tension. Cependant, vous risquez de perdre les données non enregistrées. Fujitsu Technology Solutions 55Travailler avec le Notebook Débrancher le notebook du duplicateur d e ports Des problèmes peuvent apparaître si vous débranchez le notebook du duplicateur de ports en cours de fonctionnement. Nous vous conseillons de mettre le notebook hors tension d’abord ou de débrancher le notebook à l’aide de la fonction correspondante dans le système d’exploitation. ► Mettez le notebook hors tension.

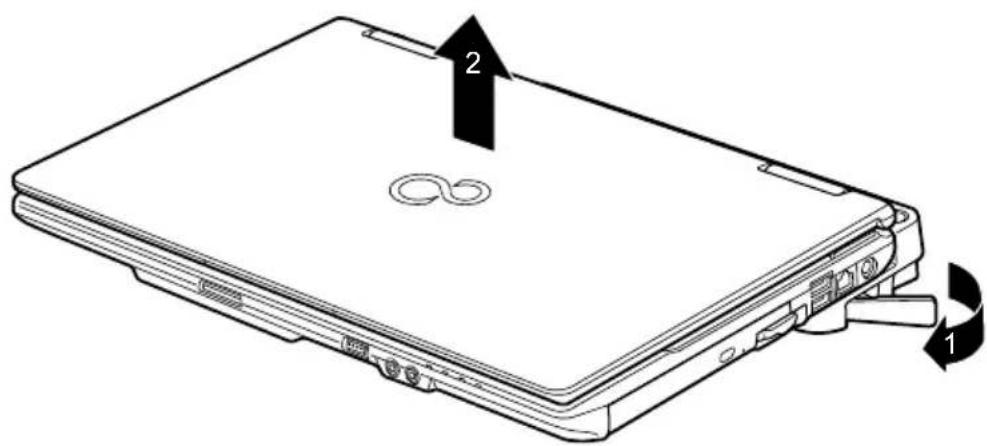

► Tirez le levier de déverrouillage dans le sens de la flèche (1) jusqu’à ce que le notebook se désengage de manière audible. ► Soulevez le notebook (2). 56 Fujitsu Technology SolutionsFonctions de sécurité Fonctions de sécurité Fonctionsdes écurité Votre Notebook dispose de différentes fonctions de sécurité qui vous permettent de protéger votre système et vos données personnelles contre tout accès non autorisé. Dans ce chapitre, vous apprendrez à utiliser ces fonctions et vous découvrirez leurs avantages. N’oubliez pas que, dans certains cas, par exemple lorsque vous oubliez votre mot de passe, vous-même n’aurez plus accès à votre système et à vos données. Respectez par conséquent les consignes suivantes :

• Sauvegardez vos données à intervalles réguliers sur des s upports de données externes, par exemple des disques durs exte rnes, des CD, des DVD ou des Blu-rays.

• Pour certaines foncti ons de sécurité, vous devez attribuer des mots de passe. Prenez note des mots de passe et conservez-les en lieu sûr. Si vous oubliez les mots de passe, vous devrez vous adresser à notre Service Desk. L’effacement ou la réinitialisation des mots de passe ne sont pas couverts par la garantie et seront donc facturés. Configurer le capteur d’empreinte digitale Capteurd’emprei nt edigitaleCapteurd’emprei nt edigitale Selonlaconfiguration que vo us aurez cho isie pour votre appareil, ce dern ier disposera ou non d’un capteur d’empreinte digitale. Le capteur d’empreinte digitale peut enregistrer l’image d’une empreinte digitale. Cette image est e nsuite analysée par un logiciel d’empreinte digitale et peut s’utiliser en lieu et place d’un mot de passe.

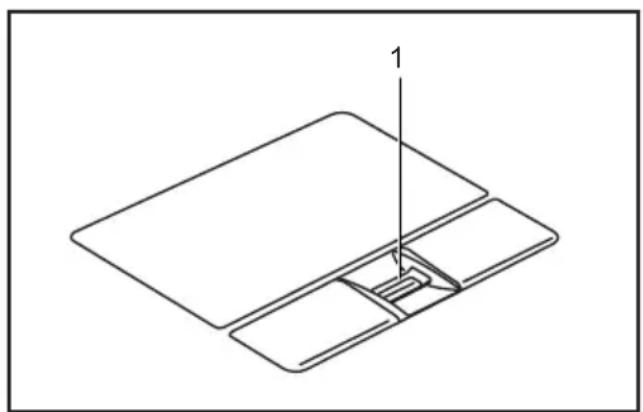

► Installez le logiciel Fingerprint pour pouvoir utiliser le capteur d’empreinte digitale (1). Fujitsu Technology Solutions 57Fonctions de sécurité Utilisation du Kensington Lock Votre appareil dispose d’un dispositif Kensington Lock pour le Kensington MicroSaver. Le Kensington MicroSaver, un câble en acier solide, vous permet de protéger votre notebook contre le vol. Le Kensington MicroSaver est un accessoire disponible en option.

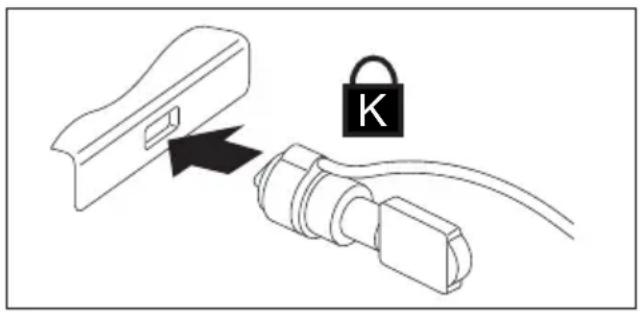

► Mettez le Kensington MicroSaver en place sur le dispositif de votre notebook. KensingtonM icroSaverUtiliserleKensingtonLockProtectionmé caniqueProtectionant ivol Posez un autre Kensington MicroSaver sur votre duplicateur de ports pour le protéger lui aussi du vol. Paramétrer une protection par mot de passe dans l’Utilitaire BIOS-Setup Avant d’utiliser les différentes possibilités de protection par mot de passe dans l’Utilitaire BIOS-Setup pour sécuriser vos données, observez ce q ui suit : Prenez note des mots de passe et conservez-les en lieu sûr. Si vous oubliez votre m ot de passe administra teur, vous ne pourrez plus accéder à votre Notebook. L’effacement du mot de passe n’est pas couvert par la garantie et sera donc facturé. Protectionp armotde passe Votre mot de pa sse ne peut pas dépasser huit caractè res et peut contenir des lettres et des chiffres . Il n’est pas nécessaire de faire de distinction entre majuscules et m inuscules. 58 Fujitsu Technology SolutionsFonctions de sécurité Protection de l’Utilitaire Setup BIOS (mots de passe administrateur et utilisateu

Si vous avez ouvert ce manuel d’utilisation à l’écran, nous vous recommandons d’imprimer les instructions qui suivent. Paramétrer une protection par mot de passe dans l’Utilitaire Setup BIOS UtilitaireSetupBIOS Le mot de passe administrateur comme le mot de passe utilisateur vous permettent d’empêcher l’utilisation non autorisé de l’Utilitaire Setup BIOS. Le mot de passe administrateur vous donne accès à toutes les fonctions de l’Utilitaire Setup BIOS, le mot d e passe utilisateur à une partie seulement de ces fonctions. Vous ne pouvez créer de mot de passe utilisateur qu’après avoir attribué un mot de passe administrateur. L’appel et l’utilisation de l’Utilitaire Setup BIOS sont décrits au c hapitre

Réglages dans l’utilitaire BIOS Setup", Page 81. Attribuer le mot de passe administrateur/utilisateur ► Appelez l’Utilitaire BIOS- Setup et sélectionnez le menu Security. ► Sélectionnez la zone Set Superviso r Pa sswo rd et appuyez sur la touche Entrée.

Le message Enter new Password : vous invite à entrer un m ot de passe. ► Tapez le mot de passe et appuyez sur la touche Entrée.

Le message Confirm new Password, vous invite à valider le mot de passe. ► Tapez le mot d e passe encore une fois et appuyez sur la touche Entrée.

Avec Changes have been saved,lesystèmeconfirme que le nouveau mot de passe a été enregist ré. ► Pour attribuer le m ot de passe utilisateur, choisissez la zone Set User Password et procédez comme pour l’attribution du m ot de passe administrateur.

Si vous ne voulez pas modifier d’autres réglages, vous pouvez quitter l’Utilitaire BIOS-Setup. ► Choisissez dans le menu Exit l’option Save Changes & Exit. ► Choisissez l’option Yes et appuyez sur la touch e Entrée. MotdepasseMotdepass eadministrateurMotdepass eutilisateur

Le Notebook redémarre et le nouveau mot de passe devient actif. Si vous souhaitez à cet instant appeler l’utilitaire BIOS-Setup, vous devez d’abord entrer votre mot de pa sse administrateur ou votre mot de passe utilisateur. Remarquez q ue le mot de passe utilisateur ne vous donne pas accès à tous les réglages BIOS. Modifier le mot de passe administrateur ou utilisateur Vous ne pouvez modifier le mot de passe a dmin istrateur qu’après être entré dans l’Utilitaire Setu p BIOS en tapant le mot de passe administrateur. MotdepasseMotdepasseadministrateurMotdepasseutilisateur ► Appelez l’Utilitaire Setup BIOS et sélectionnez le menu Security. ► Pour modifier le mot de passe, procédez de la même manière que lorsqu e vous avez attribué le mot de passe. Fujitsu Technology Solutions 59Fonctions de sécurité Supprimer des mots de passe Pour supprimer un mot de passe sans en créer de nouveau, procédez comme suit : MotdepasseMotdepasseadministrateurMotdepasseutilisateur ► Appelez l’Utilitaire BIOS-Setup et sélectionnez le menu Security. ► Sélectionnez le champ Set Supervisor Password ou Set User Password et appuyez sur la touche Entrée.

Avec Enter current Password, vous êtes invité à entrer le mot de passe actuel. Avec Enter New Password, vous êtes ensuite invité à entrer un nouveau mot de passe. ► A ce moment-là, appuyez deux fois sur la tou che Entrée. ► Choisissez dans le menu Exit l’option Save Changes & Exit. ► Choisissez l’option Yes et appuyez sur la touche Entrée.

Le Notebook redémarre et le mot de passe est supprimé. La suppression du mot de passe administrateur entraîne par la même occasion la suppression du mot de passe utilisateur. Protection par mot d e passe du démarrage du système d’exploitation Le mot de passe administrateur que vous avez attribué dans l’Utilitaire BIOS-Setup (voir la section " Attribuer le mo t de passe adminis trateur/utilisateur", Pa ge 59) v ous permet également d’empê cher le démarrage du système d’exploitation. Systèmed’exploitation Activer la protection système ► Appelez l’Utilitaire BIOS-Setup et sélectionnez le menu Security. Systèmed’ex ploitation ► Sélectionnez l’option Password on Boot et appuyez sur la touch e Entrée. ► Sélectionnez l’option souhaitée (Disabled, First Boot ou Every Boot)puis appuyez sur la touche Entrée ► Sous Exit sélectionnez l’option Save Changes & Exit.

Le Notebook redémarre. Vous êtes invité à entrer votre mot de passe (le mot de passe administrateur). Désactiver la protection système ► Appelez l’Utilitaire BIOS-Setup et sélectionnez le menu Security. Système d’exploitation ► Sélectionnez l’option Password on Boot et appuyez sur la touch e Entrée. ► Sélectionnez l’option Disabledet appuyez sur la touche Entrée.

Si vous ne voulez pas modifier d’autres réglages, vous pouvez quitter l’Utilita ire BIOS-Setup. ► Sous Exit sélectionnez l’option Save Changes & Exit.

Le Notebook redémarre. Il n’y a plus aucun mot de passe pour le système. 60 Fujitsu Technology SolutionsFonctions de sécurité Protection par mot de passe du di sque dur Protectionpar motdepasse Le mot de passe du disque dur empêche tout accès non autorisé aux lecteurs de disque dur et fait l’objet d’une vérification interne à chaque démarrage. A condition que vous ayez attribué au moins le mot de passe administrateur. Activation de la protection du disque dur ► Appelez le BIOS-Setup et séle ctionnez le menu Security.

Si vous n’avez pa s encore défini de mot de passe dans le BIOS, attribuez maintenant le mot de passe administrateur et, s i vous le souhaitez, le mot de passe utilisateur (voir " Fonctio ns de sécurité", Page 57). ► Cochez la case Hard Disk Se curity et appuyez sur la touche Entrée. ► Cochez la case Set M aster P assword de la zone Drive0 et appuyez sur la touche Entrée.

Avec Enter n ew Password, vous êtes ensuite invité à entrer un mot de passe. ► Tapez le mot de passe et appuyez sur la touch e Entrée.

Le m essage Confirm new Password, v ous invite à valider le mot de passe. ► Tapez le mot de passe encore une fois et appuyez sur la touche Entrée.

Avec le message Setup Notice: Changes h av e been saved, le système confirme que le nouveau mot de passe a été enregistré. ► Si vous souhaitez attribuer le mot de passe pour le deuxième disque dur (Drive1 ), cochez la case Set Master Password de la zone Drive1 et procédez de la même manière que pour l’attribution du mot de passe pour le premier disque dur (Drive0).

L’option Password Entry on Boot est activée par défaut (Enabled). Si vous ne voulez pas modifier d’autres réglages, vous pouvez quitter le BIOS-Setup. ► Sélectionnez l’option Exit Saving Changes du menu Exit. ► Appuyez sur la touche Entrée et sélectionnez Yes.

Le Notebook redémarre et votre disque dur est à présent protégé par un mo t de passe. La demande de mot de passe devient active a u redémarrage du Notebook. Désactiva tion de la protection du disque dur Pour supprimer un mot de passe sans en créer un nouveau, procédez comme suit : ► Appelez le BIOS-Setup et séle ctionnez le menu Security. ► Cochez la case Hard Disk Security et appuyez sur la touche Entrée. ► Cochez la case Set M aster P assword de la zone Drive0 et appuyez sur la touche Entrée.

Avec Ent er current Password, vous êtes invité à entrer à nouveau l’ancien mot de passe. Avec Enter New Password, vous êtes ensuite invité à entrer un nouveau mot de passe. ► Après, appuyez trois fois sur la touche Entrée. ► Sélec tionnez l’option Exit Saving Changes du menu Exit. ► Appuyez sur la touche Entrée et sélectionnez Yes.

Le No tebook redémarre et le disque dur n’est plus protégé par mot de passe. ► Si vous souhaitez supprimer le mot de passe pour le deuxième disque dur ( Driv e1), cochez la case Set Master P a ssword de la zone Drive1 et procédez de la même manière que pour la suppression du mot de passe pour le premier disque dur ( Drive0 ). Fujitsu Technology Solutions 61Fonctions de sécurité Boot from Removable Media (démarrage à partir de mé dias amovibles) Cette fonction BIOS vous permet de gérer/contrôler le démarrage non autorisé d’un système d’exploitation à partir de médias externes (par ex. clé USB, lecteur CD-Rom USB, etc.) Pour cela, il est recommandé de définir le disque dur comme premier média de démarrage de manière à ce que l’accès à votre système de CD de démarrage et de médias d’initialisation soit interdit. La condition pour cette fonction BIOS est que vous ayez attribué au moins le mot de passe administrateur. ► Appelez le BIOS-Setup et sélectionnez le menu Security. ► Cochez la case Boot from Removable Media et appuyez sur la touche Entrée. ► Sélectionnez l’opt ion All (pour autoriser tout le monde au démarrage) ou Supervisor Only (pour n’autoriser que l’ administrateur au démarrage) et appuyez sur la touche Entrée.

Si vous ne voulez pas modifier d’autres réglages, vous pouvez quitter le BIOS-Setup. ► Sélectionnez l’o ption Exit Saving Changes du menu Exit. ► App uyez sur la touche Entrée et sélectionnez Yes.

Le Notebook redé marre et les réglages sont appliqués. Owner Information (informations sur le propriétaire, selon l’appareil) La fonction Owner Information du BIOS vous permet d’entrer un texte jusqu’à 80 caract ères qui s’affichera avant le démarrage du système d’exploitation dans le coin inférieur gauche de l’écran. Vous pouvez utiliser cette fonction pour consigner votre nom et votre numéro de téléphone en cas de perte ou vol du Notebook. Conditions préalables :

• Vous avez attribué au moins le mot de passe administrateur.

• Dans le menu BOOT, l’option Boot time diagnostic screen (écran de diagnostic du temps de démarrage est réglée sur enabled (activé). ► App elez le BIO S-Setup et s électionnez le menu Security. ► Cochez la case Owner Information et appuyez sur la touche Entrée. ► Entrez votre texte sou s Set Owner Information.

Avec l emessageSetup Notice: Changes have been saved, le système confirme que le nouveau texte a été enregistré. ► Sélectionnez l’option Exit Saving Changes du menu Exit. ► Appu yez su r la touche Entrée et sélectionnez Yes.

Le Notebook redémarre et les informations O wner Information sont appliqués. 62 Fujitsu Technology SolutionsFonctions de sécurité Virus Warning (avertissement virus, selon l’appareil) Vérifie si les secteurs d’initialisation du lecteur de disque dur n’ont pas subi de modifications depuis le dernier démarrage du système. Lorsque le secteur d’initialisation a été modi fié depuis le dernier démarrage du système (par ex. nouve au système d’exploitation ou présence de virus), un avertissement s’affiche à l’écran. L’avertissement est affichéjusqu’àcequelesmodifications s oient confirmées avec Confirm ou jusqu’à ce que vous régliez la fonction Virus Warning sur Disabled. Si la cau se des modifications des secteurs d’initialisation est inconnue, vous devrez charger un pro gramme approprié de détection de virus informatiques. Une telle modification peut être provoquée non seulement par des virus, mais aussi par le gestionnaire de démarrage. Cette fonction ne remplace pas les logiciels anti-virus ! Le mot de passe administrateur n’est pas req uis pour le réglage. ► Appelez le BIOS-Se tup et sélectionnez le menu Security. ► Cochez la case Virus Warning et appuyez sur la touch e Entrée. ► Sélectionnez l’o ption Enabled pour activer la fonction Virus Warning. ► Sélectionnez l’option Exit Saving Changes du menu Exit. ► Appuyez sur la to uche Entrée et sélectionnez Yes.

Le Notebook redémarre et les réglages sont appliqués. Fujitsu Technology Solutions 63Fonctions de sécurité Lecteur de SmartCard Fonctionsdes écuritéFonctionsdes écurité Les SmartCards ne sont pas fournies de série. Vous pouvez utiliser toute SmartCard conforme à la norme ISO 781 6-1, -2 ou -3. Vous pouvez vous les procurer auprès de différents fabricants. A l’aide du logiciel correspondant, votre SmartCard peut être une alternative à la protection par mot de passe, mais peut également servir de signature numérique pour crypter v os e-mails ou utiliser les services de banque à domicile (home banking). Nous vous recomma ndons d’utiliser, par principe, deux SmartCards. Conservez toujours l’une des SmartCards dans un endroit s ûr lorsque vous vous déplacez avec l’autre. Pour pouvoir profiter de tous les avantages de sécurité de votre Notebook, vous devez disposer d’une carte CardOS Sma rtCard de Fujitsu Technology Solutions. La SmartCard est uniquement utilisable si vous en connaissez le code PIN, ce qui signifie que, même si vous la pe rdez, elle vous offre le maximum de la sécurité. Pour votre sécurité, la CardOS SmartCard se verrouille après trois entrées d’un code PIN erroné. Lors de la première utilisation de votre CardOS SmartCard, vous devrez entrer le PIN "12345678" ou le PIN indiqué par votre administrateur système. Insérer la SmartCard Lorsque vous insérez ou retirez la SmartCard, ne forcez pas. Veillez à ce qu’aucun corps étranger ne pénètre dans le lecteur de SmartCard. ► Glissez la Sma rtCard, puce vers le haut (ou vers le bas , selon l’appareil) et en avant dans le lecteur de SmartCard. 64 Fujitsu Technology SolutionsFonctions de sécurité Trusted Platform Module (module TPM, selon l’appareil) TPMTrustedPlatform Module Pour pouvoir utiliser le module TPM, vous devez impérativement l’activer avant l’installation du logiciel dans le BIOS-Setup. Cond ition : vous avez attribué au moins le mot de passe administrateur (voir " Fonctio ns de sécurité", Page 57). Activer le TPM

• Condition préalable : Vous avez at tribué un mot de passe administrateur, voir " Fonctio ns de sécurité", Page 57 . ► Appelez le BIOS-Setup et sélectionnez le menu Security. ► Sélectionnez la zone TPM Sec urity Chip Setting et appuyez sur la touche Entrée ► Sélectionnez l’option Enabled pour activer le TPM.

Après avoir activé le TPM, l’option de menu Clear Security Chip apparaît. Avec Clear Security Chip, vous pouvez supprimer le propriétaire dans le TPM. Enabled, supprime toutes les clés communes générées par des applications (RK - Storage Root Keys, AIK - Attesta tion Identity Keys, e tc.). N’oubliez pas que, ensuite, vous ne pourrez plus accéder aux données que vous aurez chiffrées sur les clés du pro priétaire. ► Sélectionnez l’option Exit Saving C hanges du menu Exit. ► Appuyez sur la touche Entrée et sélectionnez Ye s.

Le Notebook redémarre et le TPM est activé. Désactiver l eTPM

• Condition préalable : Vous avez at tribué un mot de passe administrateur, voir " Fonctio ns de sécurité", Page 57 . ► Appelez le BIOS-Setup et sé lectionnez le menu Security. ► Sélectionnez la zone TPM Sec urity Chip Setting et appuyez sur la touche Entrée ► Sélectio nnez l’option Disabled pour désactiver le TPM. ► Sélectionnez l’option Exit Saving Changes du menu Exit. ► Sélecti onnez Yes et appuyez sur la touche Entrée.

Le Notebook redémarre et le TPM est désactivé. Fujitsu Technology Solutions 65Connecter des périphériques Connecter des périphériques Respectez en tout cas les consignes de sécurité du chapitre "Remarques importantes", Page 13 avant de connecter de s périphériques au Notebook ou de les déconnecter du Notebook. Lisez toujours la documentation relative au périphérique que vous voulez brancher. Ne branchez ou ne débranchez jamais de câbles pendant un orage. Ne tirez jamais sur le câble lorsque vous le débranchez ! Saisissez toujours la fiche. Respectez l’ordre décrit c i-aprè s lorsque vous connectez des périphériques au Notebook ou lorsque vo us les déconnectez : Dans le cas de certains appareils, tels que les appareils USB, il n’est pas nécessaire de mettre le Notebook et l’appareil hors tension a van t la mise sous/hors tension. Pour des informations plus détaillée s sur la nécessité ou non de mettre les appareils hors tension, voir la documentation relative à l’appareil externe. Certains périphériques externes nécessitent l’installation et l’aménagement de logiciels spécifiques (par exemple, le programme pilote). Pour plus d’information consultez la documentation du périphérique et du système d’exploitation. Connecter des périphériques au Notebook

1. Mettez hors tension le Notebook et tous les périphériques.

2. Retirez des prises la fiche secteur du Notebook et de tous les appareils concernés.

3. Branchez les câbles des périphériques en respectant les c onsignes données.

4. Enfichez toutes les fiches secteur dans les prises de courant.

AppareilsPériphériques Déconnecter des appareils du Notebook

1. Mettez hors tension le Notebook et tous les périphériques.

2. Retirez des prises la fiche secteur du Notebook et de tous les appareils concernés.

3. Débranchez les câbles des périphériques en respectant les consignes données.

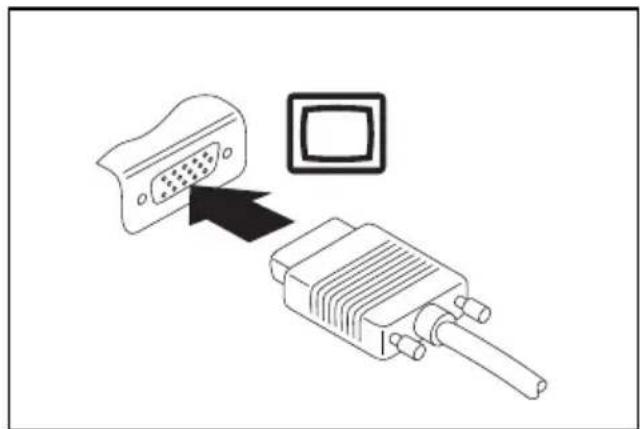

AppareilsPériphériques 66 Fujitsu Technology SolutionsConnecter des périphériques Connecter un écran externe Un moniteur analogique se branche sur le port moniteur VGA, un moniteur numérique sur le DisplayPort. L’affichage écran est limité à deux écrans en même temps (voir " Combin aisons de touches", Page 26, section "Permuter l’affichage écran"). EcranPriseVGAPortécranPortmoniteur

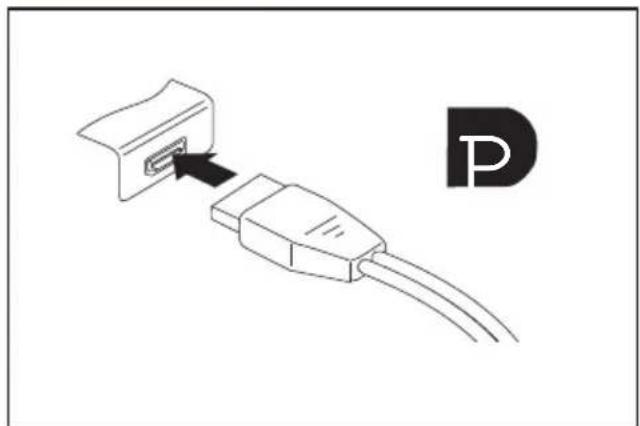

DisplayPort nu mérique Port écran a nalogique VGA ► Mettez le notebook et l’écran exte rne hors tension. ► Connectez le câble de d onnées du moniteur externe au port moniteur. ► Mettez d’abord l’ écran externe sou s tension puis le notebook. Vous pouvez éga lement basculer entre l’écran externe et l’écran LCD du Notebook, voir chapitre " Combin aisons de touches", Page 26. Vous pouvez af ficher simultanément la même imag e sur l’écran externe et sur l’écran LCD d u Notebook. Fujitsu Technology Solutions 67Connecter des périphériques Raccordement de périphériques au port parallèle ou au port série Interf acepa rallè leInterf acesé rieInterf acepa rallè leInterf acesé riePériphériquesAppareils Le Notebook dispose d’une interface série. Si vous souhaitez faire fonctionnner des périphériques su r une interface parallèle, utilisez pour votre Notebook le duplicateur de ports disponible en option. Vous pouvez raccorder de s périphériques (par ex. une imprimante ou u n modem) au port parallèle et au port série. ► Raccordez le câble de do nnées au périphérique. ► Selon l’appareil, connectez le câble de données au port parallèle ou au port série.

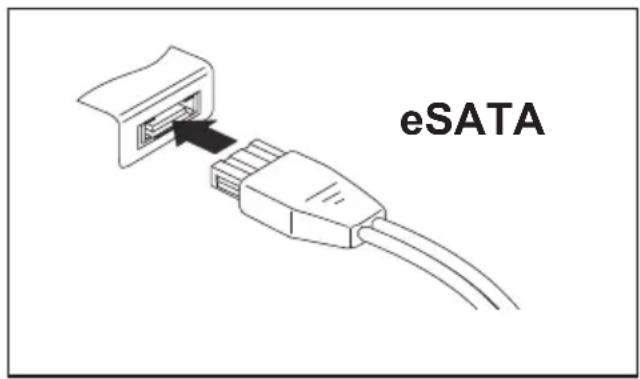

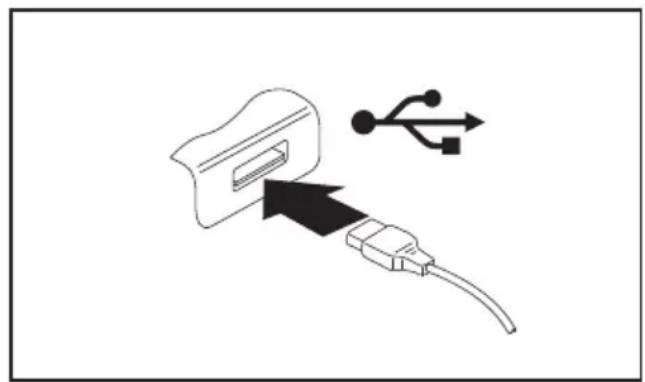

Vous trouverez une des cription précise du raccordement du périphérique à l’interface appropriée dans la doc umentation du périphérique. Réglages des interfaces Interf acepa rallè leInterf acesé rie Vous pouvez modifier les réglages des interfaces (par ex. adresse, interruption) dans le BIOS-Setup. Pilotes PilotesPilotes Les appareils que vous raccordez au port parallèle ou au port série requièrent des pilotes. Plusieurs pilotes sont déjà contenus dans votre systè me d’exploitation. Si le pilote requis manque, installez-le. Les pilotes à jour sont le plus souvent disponibles sur Internet ou fournis sur un support de données. 68 Fujitsu Technology SolutionsConnecter des périphériques Raccorder des périphériques USB PortsUSB Vous pouvez brancher sur les ports USB des périphériques également équipés d’un port USB (par ex. un lecteur DVD, une imprimante, un scanner ou un modem). Les périphériques USB supportent le branchement à chaud (hot-plug). Par conséquent, les câbles des périphériques USB peuvent être branchés et débranchés sans qu’il soit nécessaire d’éteindre l’appareil. Avec l’USB 1.x, le débit max. est de 12 Mbits/s. Avec l’USB 2.x, le débit peut atteindre 480 Mbits/s. Vous trouverez d’autres informations dans la documentation fournie avec les périphériques USB. ► Branchez le câble de do nnées au périphérique. ► Connectez le câble de données à l’un des ports USB du Notebook. Pilotes Les périphériques USB sont automatiquement reconnus et installés par votre système d’exploitation. Fujitsu Technology Solutions 69Connecter des périphériques Port USB avec fonction de charge (charging) Fonctiondech argeUSB Il est recommandé d’utiliser le notebook avec le bloc d’alimentation lorsque le port USB avec fonction de charge est utilisé car l’autonomie de la batterie est inférieure lorsque des dispositifs USB supplémentaires sont en cours de charge. Le bloc d’alimentation doit être déjà branché lors de la mise hors tension du notebook faute de quoi la fonction de charge USB n e s era pas active et les périphériques USB raccordés ne pourront pas être chargés. Certains périphériques USB (par ex. téléphones mobiles) né cessitent un pilote pour pouvoir utiliser la fonction de charge USB. Dans ce cas, la fonction de charge USB ne fonctionne pas quand le notebook est hors tension car aucun pilote n’est alors actif. Ce port USB perm et de charger o u d’alimenter un dispositif USB (par ex. charger un PDA ou un téléphone mobi le ou brancher une lampe USB) même si le notebook est hors tension. 70 Fujitsu Technology SolutionsConnecter des périphériques Raccorder un disque dur SATA externe (eSATA) Vous pouvez brancher un disque dur SATA ext erne sur le port eSATA. Vous pourrez ainsi com pléter la capacité de v otre disque dur interne. La longueur du câble eSATA ne doit pas dépasser 2 mètres. Faites-vous conseiller dans le commerce spécialisé sur le câble de données eSATA approprié pour votre disque dur eSATA externe. Veillez à ce que le disque dur dispose de sa propre alimentation externe. La vitesse de transfert de données est de 2400 Mbit/s maximum. eSATA ► Raccordez le câble de données au périphérique. ► Raccordez le câble de données au port eSATA. Pilotes Le disque dur e S ATA est automatiquement reconnu et installé par votre système d’exploitation. Pour de plus amples informations, veuillez consulter la documentation relative au disque dur SATA externe et au système d’exploitation. Retirer correctement les appa re ils eSATA et USB Retirez touj ours le périphérique en respectant la séquence ci-dessous afin d’éviter toute perte de données. ► Cliquez avec le bouton gauche de la souris sur l’icône Retirer le périphérique en toute sécurité. ► Choisisse z le périphérique que vous vou lez arrêter et retirer. ► Appuyez sur la touche Entrée.

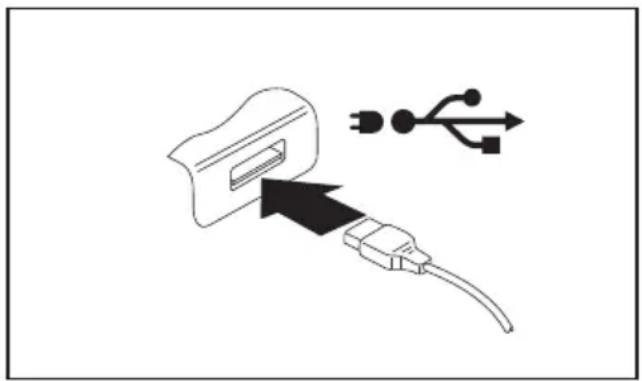

Une boîte de dialogue vous signale que vous pouvez retirer le périphérique sans risque. Fujitsu Technology Solutions 71Connecter des périphériques Raccorder des périphériques audio externes Port microphone/Line In Raccorderdes p ériphériquesaudioPortsaudioRaccorderunmicrophone Le port microphone/Line In vous permet de connecter un microphone externe, un lecteur MiniDisc, un lecteur MP3, un lecteur CD ou une platine casset te à votre notebook. ► Branchez le câble audio sur le périphérique. ► Branchez le câble au dio s ur le port microphone/Line In du No tebook. Port casque Raccorderdes a pp areilsaudio PortsaudioRaccorderuncasq

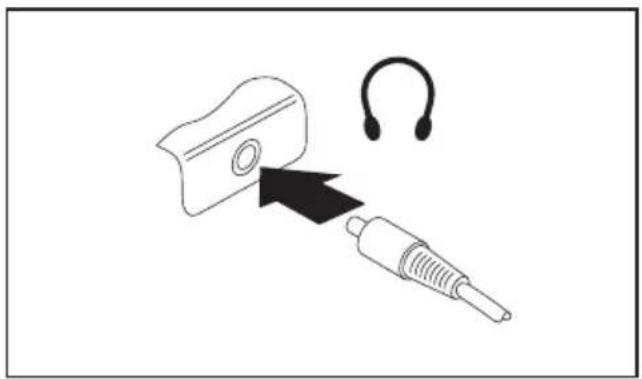

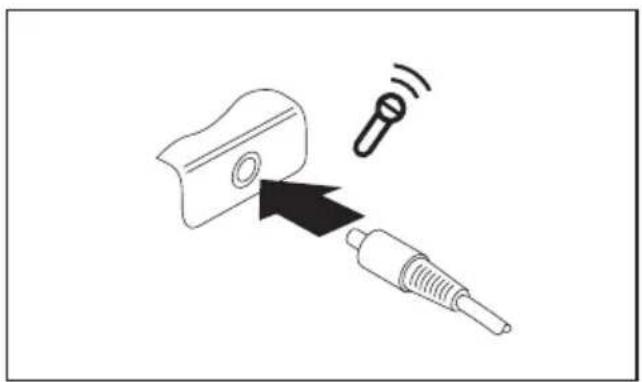

Le port casque vous permet de connecter à votre Notebook soit un casque, soit des haut-parleurs externes. ► Branchez le câble audio sur le périphérique. ► Branchez le câble au dio sur le port casque du Notebook.

Les haut-parleurs internes sont désactivés. Si vous ach etez un câble dans le commerce, vérifiez ce qui suit : Le port ca sque de votre notebook est une "prise jack de 3,5 mm". Pour racc order un casque ou des haut-parleurs, vous avez besoin d’une "fi chejackde3,5mm". 72 Fujitsu Technology SolutionsDémontage et montage de composants l ors de la maintenance Démontage et montage de compos ants lors de la maintenance Toute réparation du Notebo ok doit être exécutée exclusivement par du personnel qualifié. Une ouverture non autorisée ou des réparations non conformes mettent un terme à la garantie et peu ven t constituer un dange r considérable pour l’utilisateur (choc électrique, risque d’incendie). ComposantsMaintenance Après en avoir convenu avec la Hotline/le Service Desk, vous po uve z déposer et reposer vous-même les composants décrits dans ce chapitre. Si vous déposez et reposez des composants vous-même sans en avoir convenu avec la Hotline/le Service Desk, vous ann ulez la garantie de votre notebook. Remarques pour le m ontage et le démontage des cartes et des composants

• Mettez votre N ot ebook hors tension et débranchez la fiche secteur de la prise de courant.

• Démontez toujours l’accumulateur.

• Manipulez avec précaution les mécanismes de verrouillage de la batterie et d’autres composants.

• N’utilisez jamais d’objets tranchants tels, par exemple, un tournevis, une paire de ciseaux ou un couteau comme levier pour retirer des couve rcles. RemarquesCarteEGB Les cartes constituées de c omposants à risque électrostatique (ESD = Electrostatic Sensitive Devices) sont signalées par l’étiquette ci-contre : Lors de la manipulation de cartes ESD, respectez les consignes suivantes :

• Vous devez vous décharger de l’électricité statique (en touch ant un objet relié à la terre, par exemple) avant de manipuler les cartes.

• Les appareils et outils utilisés doivent être dépourvus de toute charge statique.

• Débranchez les câbles avant de connecter ou de déconnecter les cartes.

• Manipulez les cartes en les tenant uniquement par leurs bords.

• Evitez de toucher les b roches ou les c ircuits d’une carte. Fujitsu Technology Solutions 73Démontage et montage de composants l ors de la maintenance Préparationdeladéposedecomposants Avant de déposer ou de remplacer des composants système, préparez la dépose comme suit : Respectez les consignes de sécurité indiquées au chapitre "Remarques importan tes", Page 13. Retirez la fiche secteur de la prise de courant avec terre de protection ! ► Mettez l’appareil hors t ension. L’appareil ne doit pas ê tre en m ode d’économie d’énergie ! ► Rabattez l’écran LC

► Détachez tous les câbles de l’appareil. ► Retournez l’appar eil et posez-le sur une surface stable, plane et propre. Le cas échéant, posez une serviett e antidérapante sur cette surface afin d’éviter de griffer l’appareil. ► Retirez la batterie, v o ir " Dépose de la batterie", Page 35). 74 Fujitsu Technology SolutionsDémontage et montage de composants l ors de la maintenance Dépose et pose d’une extension mémoire Moduled’extensiondemémoireMémoirecentraleDéposede la mémoireExtensionsystèmeExtensionsystème Si la Hotline/le Service Desk vous invite à déposer et poser vous-même le module d’extension mémoire, procédez comme suit : Respectez les consignes de sécurité indiquées au chapitre "Remarques importantes", Page 13. Lors de la pose/dépose de modules de mémoire, la b atterie doit être retirée du Notebook et le Notebook ne doit pas être raccordé au secteur, voir

Préparation de la dépose de composants", Page 74. Utilisez uniquement les extensions mémoire qui ont été conçues pour votre notebook (voir cha pitre " Caract éristiques techniques", Page 92). N’utilisez pas la force pour poser ou déposer un module d’extension de mémoire. Veillez à ce qu’aucun corps étranger ne pénètre dans le logement de l’extension de mémoire. Pour la dépose et la pose du module d’extension de mémoire, il vous faudra ouvrir le compa rtiment de service. Sur cer tains appareils, l’ouverture du compartiment peut mettre à découvert différents composants. Seul u n technicien spécialisé et agréé est autorisé à déposer ou remplacer ces composants. Par c onséquent, respectez impérativement les consignes suivantes : Pendant le fonct ionnement, certains composants peuvent devenir très chauds. C’est p ourquoi nous vous recommandons d’attendre une heure après avoir éte int le notebook avant de déposer ou de poser des modules d’extension de mémoire. Sinon, risque de brûlure ! Puisque certa ins composants sensibles aux décharges électrostatiques ne sont plus protégés , suivez les consignes du chapitre " Remarques pour le montage et le démonta ge des cartes et des composants", Page 73. Fujitsu Technology Solutions 75Démontage et montage de composants l ors de la maintenance Retrait du cache

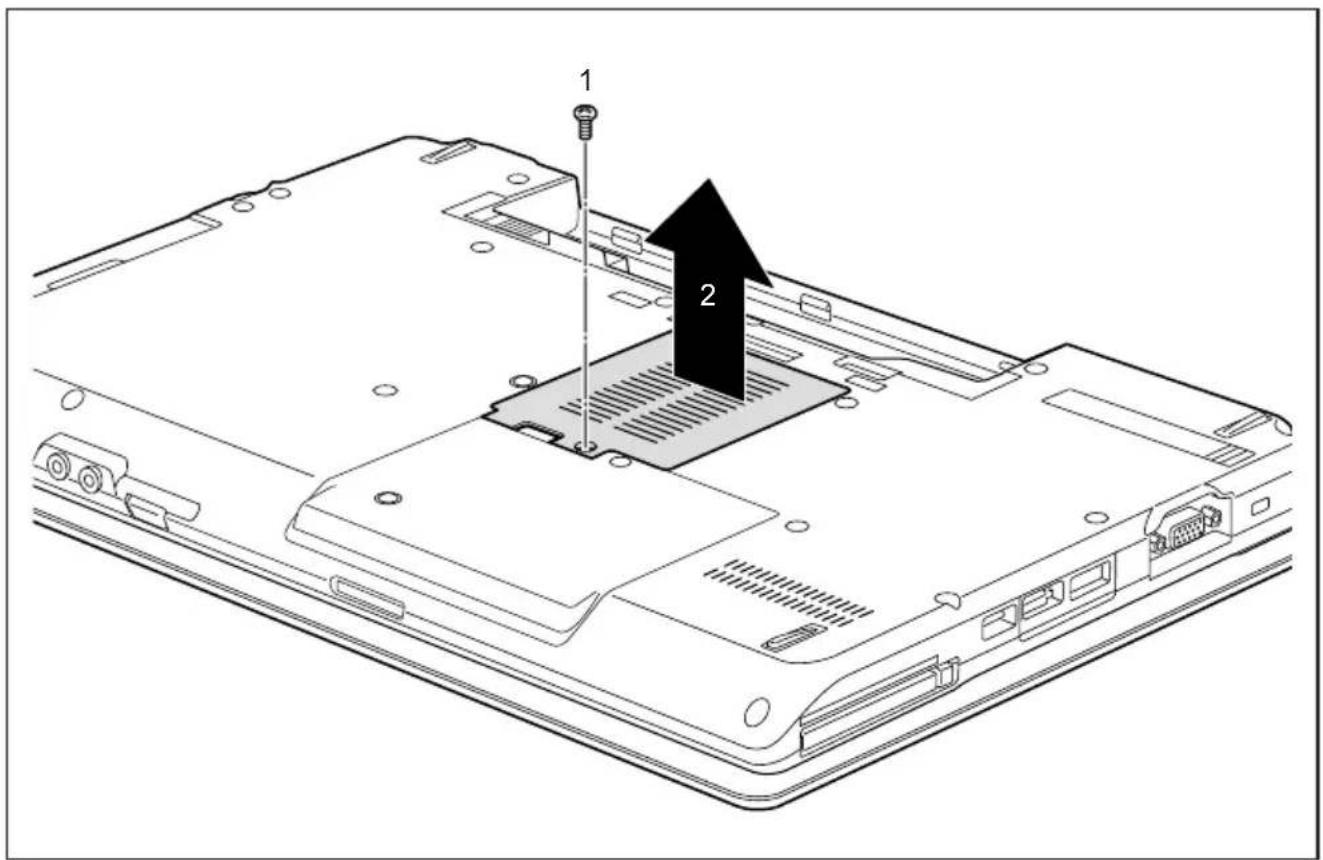

► Retirez la vis (1). Conservez soigneusement les vis. Lorsque vous déposez plusieurs composants simultanément, conservez séparément les vis des différents composants. Si vous utilisez les mauvaises vis, des composants risquent d’être endommagés. ► Retirez le cache (2) du notebook en faisant levier. Démonter un module mémoire

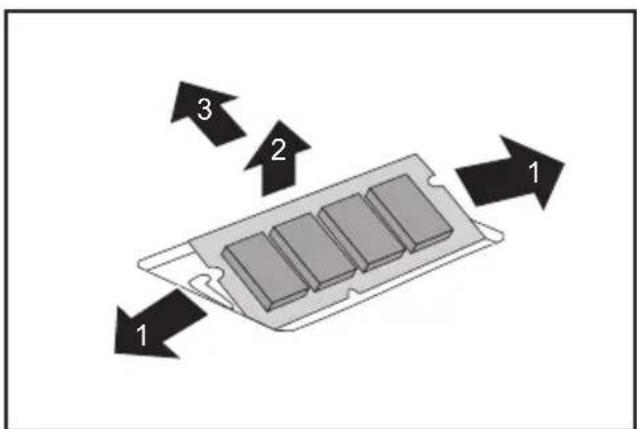

► Avec précaution, écartez les deux crochets de retenue (1). ExtensionmémoireModuledemémoire

Le module de mémoire est éjecté vers le haut (2). ► Retirez le m odule de mémoire de son logement (3) en tirant dans le sens de la flèche. 76 Fujitsu Technology SolutionsDémontage et montage de composants l ors de la maintenance Monter un module de mémoire

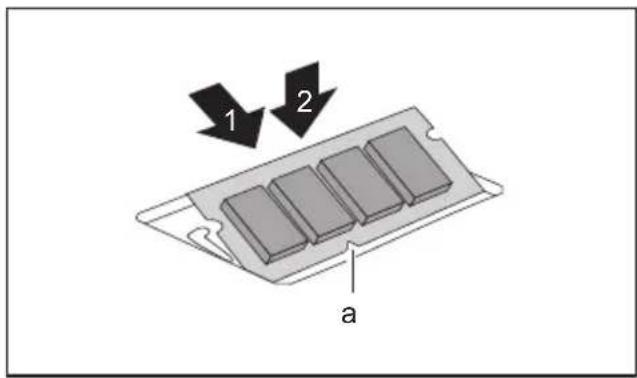

► Insérez le m odule mémoire dans son logement (1), contacts électriques et encoche (a) vers l’avant. ExtensionmémoireModuledemémoire ► Avec précaution, rabattez le modu le mémoire vers le bas jusqu’à l’entendre s’enclencher (2). Fixation du cache

► Posez le cache à l’endroit prévu (1). Lorsque vous déposez plusieurs composants simultanément, conservez séparément les vis des différents composants et veillez à utiliser les vis appropriées. Si vous utilisez les mauvaises vis, des composants r isque nt d’être endommagés. ► Serr ez la vis (2). Fujitsu Technology Solutions 77Démontage et montage de composants l ors de la maintenance Dépose et pose du disque dur Retrait du couvercle ► Retirez la batterie (voir chapitre " Dépose de la b atterie", Page 35).

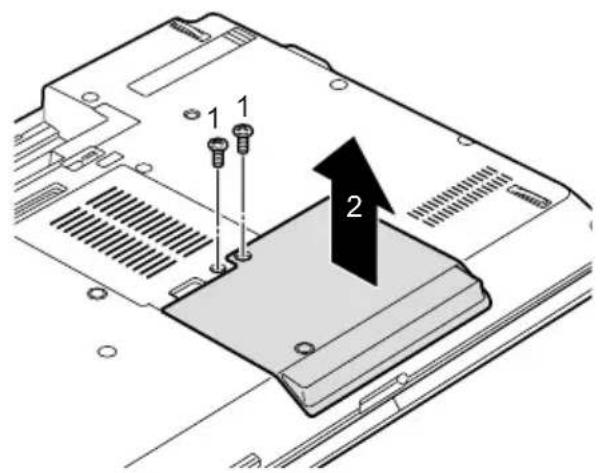

► Retirezlesvis(1). Conservez soigneusement les vis. Lorsque vous déposez plusieurs composants simultanément, conservez séparément les vis des différents composants. Si vous utilisez les mauvaises vis, des composants risquent d’être endommagés. ► Retirez le couvercle du notebook (2 ). 78 Fujitsu Technology SolutionsDémontage et montage de composants l ors de la maintenance Dépose du disque dur

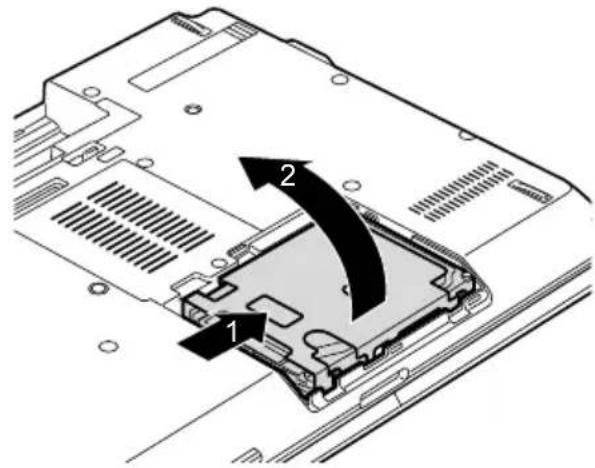

► Tirez le disque dur dans le sens de la flèche (1) par la languette d’extraction jusqu’àcequelesc ontacts se désenclenchent. ► Retirez le disque dur de son logement (2). Pose d’un disque dur

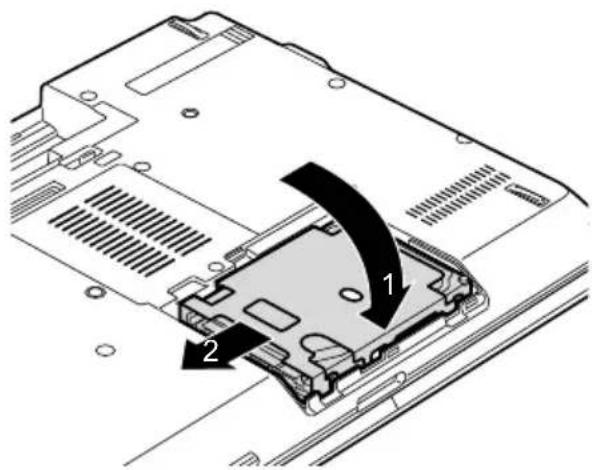

► Insérez le disque dur dans son logement (1). ► Au moyen de la languette d’extraction, tirez le disque dur dans le sens de la flèche (2) jusqu’à c e que les contacts s’enclenchent. Fujitsu Technology Solutions 79Démontage et montage de composants l ors de la maintenance Fixation du couvercle

► Posez le couvercle à l’endroit prévu (1). Lorsque vous dépos ez plusieurs composants simultanément, conservez séparément les vis des différ ents composa nts et veillez à utiliser les vis appropriées. Si vous utilisez les mauv aises vis, des composants risquent d’être endommagés. ► Serrez les vis (2). ► Posez la batter ie (voir c hapitre " Pose de l a batterie", Page 36). Terminaison du démontage de composants Lorsque vous avez déposé ou remplacé les composants souhaités, préparez votre appareil à la remise en service comme indiqué ci-dessous : ► Reposez la batterie, voir " Pose de la batterie", Page 36 . ► Remettez l e Notebook correctement en place sur une surface plane. ► Raccordez les câbles précédemme nt débranchés. 80 Fujitsu Technology SolutionsRéglages dans l’utilitaire BIOS Set

Réglages dans l’utilitaire BI OS Setup UtilitaireBIOSSetupRéglagesdusystème,utilitaireBIOSSetupConfiguration,utilitaireBIOSSetupSetupConfigurationdusystèmeConfigurationdumatériel Dans l’Utilitaire BIOS Setup, vous p ouvez configurer les fonctions système et régler la configuration matérielle de votre notebook. A la livraison, le notebook fonctionne avec les réglages sta ndard. Vous pouvez modifier ces réglages dans les menus de l’Utilitaire BIOS Setup. Les changements seront actifs dès q ue vous sauvegarderez et quitterez l’Utilitaire BIOS Se tup. L’Utilitaire BIOS S etuppropose les menus suivants : Infos Affichage des informations sur le BIOS, le processeur et le notebook Système Réglages avancés du système Advanced Configuration de différents éléments matériels, tels que souris, clavier, processeur, etc. Security Réglages du mot de passe et fonctions de sécurité Boot Configuration de l’ordre de démarrage Exit Quitter l’Utilitaire BIOS Setup Démarrage de l’U tilitaire BIOS-Setup ► Redémarrez le noteboo k (mettre hors/sous tension ou red émarrer le système d’exploitation). UtilitaireSetupBIOS

Au démarrage, le message suivant ou un message similaire apparaît brièvement à l’écran : <F2> BIOS Setup <F12> Boot Menu ► Appuyez sur la touche de fonction

► Siunmotdepasseaétédéfini, entrez le mot de passe et appuyez sur la touche Entrée. Si vous avez oublié le mot de passe, adressez-vous à v otre administrateur système ou contactez notre service technique. L’Utilitaire BIOS-S etup démarre. Fujitsu Technology Solutions 81Réglages dans l’utilitaire BIOS Set

Utiliser l’Utilitaire Setup BIOS UtilitaireSetupBIOS Appuyez sur la touche

pour obtenir d e l’aide sur l’utilisation de l’Utilitaire Setup BIOS. Vous trouverez les descriptions des différents réglages dans la fenêtre droite de l’Utilitaire Setup BIOS. La touche

vous permet de c harg er les réglages standard de l’Utilitaire Setup BIOS. ► Sélectionnez au moyen de s touches fléchées

le menu que vous voulez paramétrer.

Le menu apparaît. ► Sélectionnez au moyen d es touches fléchées

l’option que vous voulez modifier. ► Appuyez sur la touche Entrée. ► Appuyez sur la touch e Echap

our quitter le menu sélectionné. ► Notez les en trées modifiées (dan s le présent manuel, par exemple). Fermeture de l’utilitaire BIOS Setup UtilitaireBIOSSetup Dans le menu Exit (q uitter), vous devez sélectionner l’option souhaitée et l’activer à l’aid edelatoucheEntrée: Exit Saving Changes - Enregistrer les modifications et quitter l’utilitaire BIOS Setup ► Pour enregistrer les paramètres actuels dans les menus et quitter l’utilitaire BIOS Setup, choisissez Exit Saving Changes et Yes.

Le No tebook redémarre et les nouveaux paramètres deviennent actifs. Exit Discar ding Changes – Annuler les modifications et quitter l’utilitaire BIOS Setup ► Pour annuler les modi fications, sélectionne z Exit Discarding Changes et Yes.

Les paramètres en vigueur lorsque vous avez ouvert l’u tilita ire BIOS Setup restent valables. L’utilitaire BIOS Setup se ferme et le Notebook redé marre. Load Setup Defaults – Appliquer les réglages standard ► Pour rétablir les paramètres par dé faut pour tous les menus de l’utilitaire BIOS Setup, choisissez Load Setup Defaults et Ye s. 82 Fujitsu Technology SolutionsRéglages dans l’utilitaire BIOS Set

► Pour annuler les modifications, choisissez Discard Changes et Yes.

Les paramètres en vigueur lor sque vous avez ouvert l’utilitaire BIOS Setup restent valables. Vous p ouvez maintenant effectuer d’autres ré glages d ans l’utilitaire BIOS Setup . ► Si vous voulez quitter l’utilitaire BIOS Setup avec ces paramètres, choisissez Exit Saving Changes et Yes. Save Changes - Enregistrer les modifications sans quitter l’utilitaire BIOS Setup ► Pour enregistrer les modifications, choisissez Save Changes et Yes.

Tous les chang ements sont enregistrés. Vous pouvez maintenant effectuer d’autres réglages dans l’utilitaire BIOS Setup. ► Si vous voulez quitter l’utilitaire BIOS Setup avec vos paramètres, choisissez Exit Saving Changes et Yes. Save Changes and P ower Off (Sauvegarder les changements et mettre hors tension) ► Pour enregistrer les modifications avant de mettre l’appareil hors tension, choisissez Save Changes and Power O ff et Yes.

Tous les changements sont enregistrés. Votre appareil se ferme. Fujitsu Technology Solutions 83Analyse des problèmes et conseils Analyse des problèmes et conse ils AnalysedesproblèmesConseilsErreurRéparationd’unepanne Si vous débranchez ou branchez des câbles, observez les instructions de sécurité données dans le manuel "Sicherheit/Regularien". En cas de problèmes, essayez de les résoudre en prenant les mesures ci-dessous. Si vous n’êtes pas en mesu re de réparer la panne, procédez de la façon suivante : ► Notez les opérations exécutées et l’état dans lequel se trouvait l’appareil au moment de l’apparition de l’erreur. Notez également le message d’erreur éventuellement affiché. ► Mettez le Notebook hors tension. ► Prenez contact avec notre Hotline/Service Desk. Vous trouverez les numéros de téléphone dans la liste Service Desk. Avant d’appeler, préparez les informations ci-dessous et gardez-les à portée d e main :

• Le nom d u modèle et le numéro de série du Notebook. Le numéro de s érie est indiqué sur l’étiquette apposée sous le Notebook.

• Vos notes et les messages qu i sont apparus à l’écran ainsi que des indications sur les signaux acoustiques.

• Toutes les modifications matérielles ou logicielles effectuées après réception du Notebook.

• Toutes les modifications a pporté es aux réglages du BIOS-Setup après réception du Notebook.

• Votreconfiguration système et tous les périphériques qui sont connectés à votre système.

• Votre contrat d’achat. Nos noteboo ks sont conçus et optimisés pour une utilisation mobile et intègrent pour cela de s composants légers, pe u encombrants et absorbant peu d’énergie. En fonction d elaconfigu ration choisie, lors de l’utilisation de logiciels de jeu demandant beaucoup d e calculs, par ex. pour les graphiques en 3D, il est possible que la fonction nalité du système soit légèrement réduite pa r rapport à un PC de bureau. Unemiseà jour avec des pilotes non autorisés par Fujitsu Technology Solutions peut dans certains cas entraîner des pertes d e performance et de données ainsi que des d ysfonctionnements. Vous pouvez télécha rger les pilotes autorisés et les version s BIOS actuelles sous : " http://ts.fujitsu.com/support/dow nloads.h tml" 84 Fujitsu Technology SolutionsAnalyse des problèmes et conseils Aide en cas de problème Si vous rencontrez avec votre ordinate ur un problème que vous ne parvenez pas à résoudre, vous pourrez dans bien des cas trouver rapidement une solution à l’aide du programme SystemDiagnostics pré-installé sur votre ordinateur. Le programme SystemDiagnostics est pré-installé dans les ordinateurs équipés d’origine d’un système d’exploitation Windows. ► Pour démarrer le programme SystemDiagnostics, cliquez sur Icônededémarrage - Programmes - Fujitsu - SystemDiagnostics. ► Lorsqu’un problème est constaté pendant le te st, le programme SystemDiagnostics génère un code (par ex. le c ode DIFS YXXX123456 789123). ► Notez le code DIFS généré et le numéro d’identification de votre appareil. Vous trouve rez le numéro d’identification sur la plaque signalétique sur la face arrière du boîtier. ► Pour obtenir une aide supplémentaire, contactez le Service Desk compétent pour votre pays (reportez-vous à la liste des Service Desks ou r endez-vous sur le site

http://ts.fujitsu.com/support/servicedesk.html"). Veillez à avoir à disposition le numéro de série/d’identification de votre système et le code DIFS. Restaurer le contenu du disque dur sous Windows DisquedurRestaurerles ystèmed’exploitation Le "CD Windows Recovery" (disponible en option) et le "CD/DVD Drivers & Utilities" vous permettent de réinstaller le système d’exploitation. Vous trouvere z les instructions corresp ondantes sur la pochette du Recovery CD. Pendant la réinstallation, toutes les données personnelles et tous les p rogrammes installés seront effacés. Il est donc indispensable de sauvegarder vos fichiers sur un disque dur externe ou sur u n CD/DVD avant de commencer la réinstallation. ► Mettez le Notebook sous tension.

Au démarrage, le message suivant apparaît brièvement à l’écran : <ESC>Diagnostic screen <F12>Boot Menu <F2>BIOS Setup ► Lorsque ce message apparaît à l’écran, appuyez sur la touche de fonction F12

► Insérez le "Windows Recovery-CD" dans le lecteur optique. ► Sélectionnez l’option CD-ROM et appuyez sur la touche Entrée. ► Suivez les instructions à l’écran. Après l’installation, vous devrez réinstaller tous les pilotes. Alors seulement les quelques composants matériels intégrés seront correctement supportés. ► Insérez le CD/DVD "Drivers & Utilities" dans le lecteur optique. Le CD démarre automatiquement. ► Cliquez sur le bou ton de commande Desk Update. ► Sélectionnez Installation automatique d es pilotes (express) et cliquez sur Démarrer l’installation. ► Suivez les instructions à l’écran. ► Redémarrez le Notebook, lorsque l’installation des pilotes est terminée. Fujitsu Technology Solutions 85Analyse des problèmes et conseils L’heure ou la date du N otebook ne sont pas corrects Heured’étéHeured’hiverHeureinexa ct eHeureinexa ct eDate/Heureinexa cteDateinexacteChargerlabatteriedesecours Cause Solution L’heure et la date sont mal régl ées. ► Réglez l’heure et la date dans l e m enu Main de l’Utilitaire BIOS Setup. La date et l’heure sont incorr ectes à répétition après la mise sous tension du N otebook. ► Veuillez contacter votre po i nt de vente ou notre Hotline/Se rvice Desk. Lorsque l’on entre certains caractères sur le clavier, seuls des chiffres sont inscrits Unsignalretent itaurythme dessecondes Cause Solution Le pavé numérique virtuel de votre appareil est activé, v oir " Pavé numérique virtuel", Page 25. ► Appuyez sur la touche

L’écran LCD du Notebook reste sombre EcranLCDEcranLCDsombre Cause Solution L’écran est hors tension. ► Appuyez sur une touche ou effleurez le pavé tactile. Ecran externe ou téléviseur raccordé. ► Appuyez sur la combinaison de touches de permutation de l’affichage écran, voir

Combinaisons de touches", Page 26. L’affichage sur l’écran LCD du Notebook est difficilement lisible EcranLCDEcranLCD Cause Solution Eblouissement par réflexion ► Tournez le Notebook ou changez l’inclinaison de l’écran LC D. ► Augmentez la luminosité de l’écran. 86 Fujitsu Technology SolutionsAnalyse des problèmes et conseils L’écran externe reste sombre Ecran Cause Solution L’écran n’est pas sous tension. ► Mettez l’écran externe s ous tension. L’écran est en mode veille. ► Appuyez sur une touche quelconque. La luminosité est réglée sur sombre. ► Réglez la luminosité de l’écran sur clair. L’affichage écran s’effectue sur l’écran LCD du notebook. ► Appuyez sur la combinaison de touches de permutation de l’affichage écran, vo ir

Combin aisons de touches", Page 26. Le câble secteur ou le câble de données du moniteur ext erne ne sont pas branch és correctement. ► Mettez l’écran externe et le Notebook hors tension. ► Vérifiez si le câble secteur est raccordé correctement au moniteur externe et à la prise de courant. ► Vérifiez si le câble de données est correctement raccordé au Notebook et au moniteur externe (pour autant qu’il existe une prise). ► Mettez l’écran externe et le Notebook sous tension. L’affichage sur l’écran externe n ’apparaît pas ou bouge EcranEcran Cause Solution Le type d’écran externe sélectionné est incorrect et la résolution d’écran paramétrée pour le programme d’application est incorrecte. ► Q uittez le programme d’application sous Windows en appuyant sur les touch es Alt

. Si l’erreur se reproduit aprè s avoir quitté le programme, utilisez la combinaison de touches pour changer l’affichage de l’écran (voir" Combinaisons d e touches", Page 26)afin de passer à l’écran LCD du notebook. Changez le réglage suivant : ► Réglez la résolution de l’écran : Réglez la résolution de l’écran comme décrit dans la documentation de votre système d’exploitation. ► Sélectionnez l’écran : Sélect ionnez l’écran 1 ou 2 comme décrit dans la documentation de votre système d’exploitation. Fujitsu Technology Solutions 87Analyse des problèmes et conseils Aprèslamisesoustension,leNotebook ne démarre pas Notebook Cause Solution L’accumulateur n’est pas mo nté correctement. ► Vérifiez si l’accumulateur est correctement monté. ► Mettez le Notebook sous tension. L’accumulateur est vide. ► Chargez l’accumulateur.

► Montez un accumulateur chargé.

► Raccordez l’adaptateur d’alimentation au Notebook. L’adaptateur d’alimentation est mal connecté. ► Vérifiez si l’adaptateur d’alimentation est correctement connecté au notebook. ► Mettez le Notebook sous tension. Le Notebook ne fonctionne plus NotebookModed’économie d’énergie Cause Solution Le notebook est en mode d’économie d’énergie. ► Quittez le mode d’économie d’énergie. Un programme d’application a provoqué une erreur. ► Quittez le programme d’application ou redémarrez le notebook (red émarrage du système d’exploitation ou mise hors/sous tension). L’accumulateur est vide. ► Chargez l’accumulateur.

► Montez un accumulateur chargé.

► Raccordez l’adaptateur d’alimentation au Notebook. 88 Fujitsu Technology SolutionsAnalyse des problèmes et conseils L’imprimante n’imprime pas Imprimanten’imprimepas Cause Solution L’imprimante n’est pas sous te nsion. ► Contrôlez si l’imprimante est sous tension et opérationnelle (se reporter à la documentation de l’imprimante). L’imprimante n’est pas branchée correctement. ► Contrôlez si le câble de données est correctement raccordé entre le notebook et l’imprimante. Le pilote de l’imprimante est défectueux, mal installé ou inapproprié

► Contrôlez si le câble de do nnées est correctement raccordé e ntre le notebook et l’imprimante. ► Vérifiez si le bon pilote d’imprimante est chargé (se reporter à la documentation de l’imprimante). La liaison radio avec un réseau ne fonctionne pas Laliaisonradioa vecunréseaunefonctionnepas Cause Solution Le composant radio est désactivé. ► Mettez le composant radio s ous tension (voir "" Activation et désactivation des composants radio", Page 50"). Le composant radio est activé. Malgré cela, la liaison radio avec un réseau ne fonctionne pas. ► Contrôlez si la liaison radio est activée par l’intermédiaire du logiciel. ► Vous trouverez des informations plus détaillées sur l’utilisation des composants radio dans les fichiers d’aide. Message d’e rreur sonore Messagesd ’erreursonores Erreurs Cause Solution Signal répété avec quelques secondes d’intervalle. L’accumulateur est largement déchargé. ► Chargez l’accumulateur. Fujitsu Technology Solutions 89Analyse des problèmes et conseils Messages d’erreur à l’écran Messagesd’erreuràl’écranErreur Vous trouverez ci-après une description des messages d’erreur générés par le Setup du BIOS. Les messages d’erreur gén érés par le système d’exploitation ou pa r les programmes d’application sont décrits dans la d ocumentation sur les programmes. Si le message d’erreur apparaît à nouvea u malgré les mesures prises, pren ez contact avec votre point de vente ou avec nos services. Message d’erreur/cause Solution CMOS Battery Bad Si le message d’erreur réapparaît, la pile de sauvegarde du Noteboo k est vide. ► Prenez contact avec vot re point de vente ou avec notre Service d’as sistance. System CMOS checks um bad - Default configuration used La configuration d u système contient des données erronées

► Mettez le Notebook h ors tension. ► Mettez le Notebook sous tension. ► Appuyez sur la touc he de fonction

pour accéder au BIOS-S etup. ► Dans le SetupduBIOS, sélectionnez le menu Exit. ► Sélectionnez l’ entrée Load Setup Defaults. ► Sélectionnez OK et appuyez sur la touche Entrée. Extended memory failed at offset: xxxx Failing Bits: zzzz zzzz Au moment de tester la mémoire d’extension, le système a détecté une erreur à l’adresse xxxx. ► Vérifiez si le module d’extension supplémentaire a été co rrectement en fiché. Failure Fixed Disk n Les réglages du lecteur de disque dur sont incorrects. ► Démarrez le SetupduBIOS(sous-menu Primary Master) et sélectionnez les réglages corrects. Keyboard controller error ► Mettez votre Notebook hors tension avec l’interrupteur Marche/Arrêt. ► Patien tez3à5secondesavantderemettre le Note book sous tension. Keybo ard e rror Si vous utilisez un clavier externe : ► Vérifiez le port et redémarrez le Notebook. nn Stuck key ► Assurez-vous qu’aucune touche n’est enfoncée. Operating system not fo und ► Vérifiez dans le SetupduBIOSsi votre lecteur de disque dur est réglé correctement. ► Assurez-vous que le système d’exploitation est installé sur le lecteur correspondant. 90 Fujitsu Technology S olutionsAnalyse des problèmes et conseils Message d’erreur/cause Solution Press <F1> to resume, <F2> to SE TUP Ce message d’erreur apparaît lorsqu’une erreur e st détectée pendant le test automatique effectué avant le démarrage du système d’exploitation. ► Appuyezsurlatouchedefonctio

pour démarrer le système d’exploita tion. ► Appuyez sur la touche de fonction

pour accéder au SetupduBIOS. Previous boot incomplete - Default configuration used En raison d’une erreur survenue lors du démarrage précédent, des valeurs standard ont été adoptées pour certains réglages. Vérifiez les réglages dans le Setup du BIOS. ► Lorsque vous y êtes invité, appuyez sur la touche

Real Time clock error ► Prenez contact avec votre point de vente ou avec notre Service d’assistance. nnnnK Shadow RAM failed at offset: xxxx Failing Bits: zzzz ► Prenez contact avec votre point de vente ou avec notre Service d’assistance. System battery is dead - Replace and run SETUP ► Prenez contact avec votre point de vente ou avec notre Service d’assistance. System cache error - Cache disabled ► Prenez contact avec votre point de vente ou avec notre Service d’assistance. System timer err

► Prenez contact avec votre point de vente ou avec notre Service d’assistance. Fujitsu Technology Solutions 91Caractéristiques techniques Caractéristiques techniques Notebook Caractéristiquest ech niques Généralités Mémoire centrale Maximum 8 Goctets 2 logements - m ax. 2 x 4 Go DDR3 SDRAM SO-DIMM Module Température Fonctionnement 5 ℃ .... 35 ℃ Transport -15 ℃ .... 60 ℃ Dimensions Largeur x profondeur x hauteur (face avant/arrière) 372 mm x 245 mm x 35 mm Poids (en fonction de la configuration) environ 2,6 kg La fiche technique de ce Notebook contient d’autres caractéristiques techniques. Vous trouverez la fiche technique sur votre Notebook ou sur Internet sous

http://ts.fujitsu.com" ou encore sur le C D/DVD "Drivers & Utilities" fourni. Batterie Pour tout renseignement sur les b atteries utilisées dans votre appareil, consultez notre site internet " http://ts.fujitsu.com/support". Vous pouvez utiliser différentes batteries. Au moment de commander l’appareil, vous pouvez choisir entre batterie principale 1 et batterie principale 2. Vous pouvez en outre commander la batterie en option pour montage dans le logemen t pour modules. Toutes les batteries sont de type à 6 éléments. Batterie principale 1 Batterie principale 2 Batterie optionne lle (montage dans le logement pour modules) Capacité nominale 67 W h 62,6 Wh 41 Wh L’autonomie dépend de la configuration de l’appareil, des applications actives et des réglages d’économie d’énergie. 92 Fujitsu Technology SolutionsCaractéristiques techniques Adaptateur d’alimentation 80 W Caractéristiquest ech niques Tension nominale 100 V à 240 V (automatique) Courant nominal maximum 4,22 A Vous pouvez à tout moment commander un adaptateur d’alimentation et un câble secteur supplémentaires. Fujitsu Technology Solutions 93Remarques du constructeur Remarques du constructeur Energy Star A la livraison, les produits qui ont reçu la certification environnementale Energy Star et portent l’identification correspondante répondent à toute s les exigences de ce label. Veuillez noter que les matériels et logiciels installés ultérieurement, les modifications du BIO S et les options d’alimentation p euve nt influer sur la consommation d’énergie. Les caracté ristiques indiquées par la présence du label Energy Star ne peuvent alors plus être garanties. Les appareils qui ont reçu la certifi cation environnementale Energy Star contribuent à diminuer les coûts et à réduire les émissions de gaz à effet de serre. Réglages de gestion de la consommation d’énergie à la livraison :

• Mise hors tension de l’écran : après 1 5 minutes d’inactivité

• Activation automat ique du mode économie d’énergie (ACPI S3) : après 30 minutes d’ inactivité Pour plus de détails sur les exigences du label environnemental "Energy Star" et sur les produits qui remplissent ces conditions, visitez le site Internet " https://www.energystar.gov/". Elimination et recyclage Remarques Vous trouverez davanta ge d’informations à ce sujet sur votre Notebook ou sur nos pages internet. Déclarations de conformité (Declarations of Conformity) Déclarationde conformité Vous trouverez les déclarations de conformité (Declara tion s of Conformity) de l’a ppareil sur le site Internet sous " http://ts.fujitsu.com/ce". Par la présente, Fujitsu Technology Solutions déclare que votre appareil est conforme aux exigences essentielles et autres dispositions pertinente s de la directive 1999/5/CE. 94 Fujitsu Technology SolutionsRemarques du constructeur Marquage CE MarquageCE Marquage CE pour appareils avec composants radio Tel qu’il est livré, cet ap pareil est conforme à la d irective 1999/5/CE du Parlement européen et du Conseil du 9 mars 1999 sur les équipements radio et les dispositifs de télécommunication ainsi qu’à la reconnaissance réciproque de conformité. Cet appareil peut être utilisé dans les pays suivants : Belgique Bulgarie Danemark Allemagne Estonie Finlande France Grèce Grande-Bretagne Irlande Islande Italie Lettonie Liechtenstein Lituanie Luxembourg Malte Pays-Bas Norvège Autriche Pologne Portugal Roumanie Suède Suisse Slovaquie Slovénie Espagne République tchèque Hongrie Chypre Vous trouverez des informations actualisées sur d’éventuelles restrictions de fonctionnem ent en vous adressant aux autorités compétentes du pays en question. S i votre pays n’est pas repris dans l’énumération ci-dessus, demandez aux a utorités de ré gulation compétentes si l’utilisation de ce produit est a utorisée dans v otre pays. Regulatory notices If there is no FCC logo and also no FCC ID on the device then this device is not approved by the Federal Communications Commission (FCC) of the USA. Although it is not explicitly forbidden to travel the US trading area carrying this device, but to avoid trouble at customs clearance Fujitsu Technology Solutions GmbH recommends not to bring this device into the US trading area. Regulatory information for notebooks w ithout radio device Regulatoryinformation NOTICE: Changes or modifications not expressly approved by F ujitsu Technology Solutions could void this user’s authority to operate the equipment. Notice to Users of R adios and Television These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, an d can radiate radio frequency energy and, if not installed and used in accordan ce with the instructions, m ay cause harmful interfe rence to radio communications. However, there is no guarantee that interference w ill not occur in a particular installation. If this equipm ent does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following me asures: Fujitsu Technology Solutions 95Remarques du constructeur

Notice to Users of Radio s and Television This Class B digital apparatus meets all requirements of Can adian Interference -Cau sing Equipment Regulations. CET appareil numérique de la classe B resp ecte toutes les exigence du Règlement sur le matériel brouilleur du Canada. Notice to Users of the Canadian Telephone Network NOTICE: This equipment meets the applicable Industry Canada Terminal Equipment Technical Specifications. This is confirmed by the r egistration number. The abbreviation, IC, before the registration number signifies that registration was performed based on a Declaration of Conformity indicating that Industry Canada technical speci fications were met. It d oes not imply that Industry Canada approved the equipm ent. Before connecting this equipment to a telephone line the user should ensure that it is pe rmissible to connect this equipment to the local telecommunication facilities. The user should be aware that compliance with th e certification standards does not prevent service degradation in some situations. Repairs to telecommunication equipment should be made by a Canadian authorized maintenance facility. Any repairs or altera tions not expressly approved by Fujitsu or any eq uipment failures may give the telecommunication company cause to request the user to disconnect the equipment from the telephone line. NOTICE: The Ringer Equivalence Number (REN) for this terminal equipment is 0.0. The REN assigned to each terminal equipment provides an indication of the maximum number of terminals allowed to be connected to a telephone interface. The termination on an interface m ay consist of any combination of devices subject only to the requirement that the s um of the Ringer Equivalence Numbers of all t he devices does not exceed five. CAUTION: For safety, users should ensure tha t the electrical ground of the power utility, the telephone lines and the metallic water pipes a re connecte d together. Users should NO T attempt to make such connections themselves but should contact the appropriate electric inspection authority or electrician. This may be particularly importan t in rural areas. Avis A ux Utilisateurs Du Réseau Téléph on ique Canadien AVIS : Le présent matériel est conforme aux spécifications techniques d’Industrie Canada applicables au matériel terminal. Cette conformité est confirmée par le numéro d’enregistrement. Le sigle IC , placé devant le nu méro d’enregistrement, signifie que l’enregistremen t s’est effectué conformément à une déclaration de conformité et indique que les spécifications techniques d’Industrie Canada ont été respectées. Il n’implique pas qu’Industrie Canada a approuvé le matériel. Fujitsu Technology Solutions 97Remarques du constructeur Avant de connecter ce t éq uipement à une ligne téléphon ique, l’utilisateur doit véri fier s’il est permis de connecter cet équipement aux installations de télécommunications locales. L’utilisateur est averti que même la conformité aux normes de certification ne peut dans certains cas empêcher la dégradation du service. Les réparations de l’équipement de télécommunications doivent être effectuées par un service de maintenance agréé au Ca nada. Toute ré paration ou modifica tion, qui n’est pas expressément approuvée par Fujitsu, ou toute défaillance de l’équipement peut entraîner la compagnie de télécommunications à exiger que l’utilisateur déconnecte l’équipement de la ligne téléphonique. AVIS : L’indice d’équivalence de la sonnerie (IES) du présent matériel e st de 0.0. L’IES assigné à chaque dispositif terminal indique le nombre maximal de terminaux qui peuvent être raccordés à une interface téléphonique. La terminaison d’une interface peut consister en une combinaison quelconque de dispositifs, à la seule condition qu e la somme d’indices d’équivalence de la sonnerie de tous les dispositifs n’excède pas 5. AV ERTISSEMENT : Pour assurer la sécurité, les utilisateurs doivent vérifier que la prise d e terre du service d’électricité, les lignes télphoniques et les conduites d’eau métalliques sont connectées ensemble. Les utilisateurs NE doivent PA S tenter d’établir ces connexions eux-mêmes, mais doivent co ntacter les services d’inspection d’installations électriques a ppropriés ou un électricien. Ceci peut être particulièremen t important en régions rurales. UL Notice This unit requir es an AC adapter to operate. U se only UL Listed Class 2 adapter. The correct out put rating is indicated on the AC adapter label. Refer to the illustration below fo r the co rrect AC Adapter output polarity: CAUTION: To reduce the risk of fire, use on ly 26AWG or larger telecommunications line cord. For Authorized Repair Technicians Only CAUTION: For continued protection against risk of fire, replace only with the same type and rating fuse.

Accumulateur autodécharge 34 état de charge 34, 42 soin et entretien 34 stocker 34 Adaptateur d’alimentation mise en place 17 raccorder 17 Akku charger 34 Alt+Tab 27 Analyse des problèmes 84 Appareil mise en place 17 Appareils connecter 66 déconnecter 66 raccorder 68 Arrêt défilement Voyant 21 Autodécharge, accum ulateur 34

Batterie 34 Durée de vie 34 voir Batterie 34 Bloc numérique 23 Bluetooth activer le module 50 désactiver le module 50 Bluetooth, consignes de sécurité 13 Bouton de réglage du volume 47

Capacité de charge, accumulateur 34 Capteur d’empreinte digitale 57 configurer 57 Caractéristiques techniques adaptateur d’alimentation 93 Notebook 92 Carte 73 Carte mémoire insérer 43 manipuler 43 retirer 44 CD/DVD extraction manuelle d’urgence 39 Charger la batterie d e s ecours 8 6 Choix d’un emplacement 17 Clavier 23 nettoyer 15 Clavier numérique voir Pavé numérique virtuel 25 Composant radio consignes de sécurité 13 Composants monter/démonter 73 Compteur de charge de l’accumulateur 34 Configuration du matériel 81 Configuration du système 81 Configuration, utilitaire BIOS Setup 81 Conseils 84 Consignes Nettoyage 15 sécurité 13 Consignes de sécurité 13 Ctrl+Alt+Suppr 27 Ctrl+C 27

Date inexacte 86 Date/Heure inexacte 86 Déclaration de conformité 94 Déplacement du curseur 24 Dépose de la mémoire voir Extension de mémoire 75 Disque dur restaurer le contenu 85

DOC (INDUSTRY CANADA) NOTICES 97

Duplicateur de ports raccorder le Notebook 53 Duréedevie,batterie 34

Economie de courant 14 Ecran aucune image 87 brancher 67 image qui bo uge 87 ne s’allume pas 87 Ecran Crystal-View nettoyer 15 Ecran LCD difficilement lisible 86 Eblouissement par réflexion 86 nettoyer 15 Remarques 32 reste sombre 86 Ecran LCD sombre 86 Fujitsu Technology Solutions 101Index EGB 73 Emballage 16 Energie consommation d’énergie 42 Economie d’énergie 14 fonctions d’économie d’énergie 42 Entrée 24 Erreur message à l’écran 90 Remède 84 Erreurs Messages sonores 89 Ethernet LAN 51 ExpressCard 45 Extension mémoire démonter 76 insérer 77 Extension système 75 voir Exten sion de mémoire 75

Fn + F10 26 Fn + F3 26 Fn + F4 26 Fn + F6 26 Fn + F7 26 Fn + F8 26 Fn + F9 26 Fonction de charge USB 70 Fonctions de sécurité 5 7 SmartCard 64 SystemLock 64

Haut-parleur de basses (subwoofer) 47 Haut-parleurs 47 activer 26 désactiver 26 Heure d’été 86 Heure d’hiver 86 Heure inexacte 86

Imprimante n’imprime pas 89 Interface parallèle 68 Brancher des périphériques 68 Réglages 68 Interface série 68 Brancher des périphériques 68 Réglages 68

La liaison radio avec un réseau ne fonctionne pas 89 Lecteur Déposer 37 Lecteur optique 38 Logement Cartes mémoire 43 ExpressCard 45 Logement pour module 36 Luminosité de l’écran augmenter 26 réduire 26

Maintenance 73 Maj 24 Maj+Tab 27 Marquage CE 95 Mémoire centrale voir Extension de mémoire 75 Messages d’erreur à l’écran 90 Messages d’erreur sonores 89 Microphone 47 Mise en service 16 Mode d’économie d’énergie quitter 88 Modem 47 raccorder 48 Modem 56k 47 Module Déposer 37 Module de mémoire démonter 76 monter 77 Module d’extension de mémoire consignes importantes 75 Modules 36 Mot de passe entrer 59 modifier 59 supprimer 60 102 Fujitsu Technology SolutionsIndex Mot de passe administrateur entrer 59 modifier 59 supprimer 60 Mot de passe ut ilisateur entrer 59 modifier 59 supprimer 60

Nettoyage 15 Notebook avant le dé part 14 mettre hors tension 22 mettre sous tension 22 ne démarre pas 88 ne fonctionne pas 88 nettoyer 15 transporter 14–15 utiliser 19 Num Lock Voyant 21, 25

Pavé numérique 23 Pavé numérique virtuel 25 Pavé tactile nettoyer 15 Périphériques connecter 66 déconnecter 66 raccorder 68 Permuter l’affichage écran 26 Pilotes interface parallèle 68 interface série 68 Port écran voir Prise VGA 67 Port moniteur voir Prise VGA 67 Ports audio 72 Ports USB 69 Première mise en service 16 Première mise sous tension 18 Préparer la mise en service 17 Prise VGA 67 Protection antivol 58 Protection mécanique 58 Protection par mot de passe 58 disque dur 61

Raccorder des appareils audio 72 Raccorder des périphériques audio 72 Raccorder un casque 72 Raccorder un microphone 72 Réglages du système, utilitaire BIOS Setup 81 Regulatory information Notebooks with radio device 99 Notebooks w ithout radio device 95 Remarques 13 Cartes 73 économie d’énergie 14 écran LCD 32 Elimination / recyclage 94 Transport 14 Remarques importantes 13 Réparation d’une panne 84 Restaurer le système d’exploitation 85 Retour 24 Retour arrière 24 Retrait d’urgence du support de données 39 Retrait m anuel du support de données 39

Saut d e ligne 24 Saut de tabulation n égatif 27 Scroll Lock Voyant 21 Setup voir Utilitaire BIOS Setup 81 Support de données Insertion 39 Retrait 39 Supports de données manipulation 38 Surface tactile 30 activer 26 déplacer le pointeur 30 désactiver 26 Exécuter une commande 31 faire glisser un objet 31 sélectionner un objet 30 touches 30 Symbole CD/DVD 21 Symbole Marche 19 Symbole CD/DVD 21 Système d’exploitation activer la protection système 60 désactiver la protection système 60 protéger par un mot de p asse 60 Fujitsu Technology Solutions 103Index

Un signal retentit au rythme des secondes 86 Utilisation lors de déplacements 14 Utilisation, Notebook 19 Utiliser le K ensington Lock 58 Utilitaire BIOS Setup fermer 82 Réglages 81 Utilitaire Setup BIOS appeler 81 protéger par mot de passe 59 utiliser 82

Webcam 33 Wireless LAN activer le module 50 consignes de sécurité 13 désactiver le module 50
