ASF 2648 BLANC - Lave-vaisselle ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Lave-vaisselle
Capacité	Non précisé
Nombre de programmes	Non précisé
Consommation d'eau	Non précisé
Consommation d'énergie	Non précisé
Niveau sonore	Non précisé
Type d'installation	Non précisé
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Type de séchage	Non précisé
Type de commande	Non précisé
Couleur	Non précisé
Fonctions spéciales	Non précisé
Marque	Non précisé
Modèle	Non précisé

FOIRE AUX QUESTIONS - ASF 2648 BLANC ARTHUR MARTIN

Comment démarrer le lave-vaisselle ARTHUR MARTIN ASF 2648 BLANC ?

Pour démarrer le lave-vaisselle, ouvrez la porte, chargez les assiettes et sélectionnez le programme souhaité à l'aide du panneau de contrôle. Fermez la porte et appuyez sur le bouton 'Démarrer'.

Pourquoi le lave-vaisselle ne démarre-t-il pas ?

Vérifiez si la porte est bien fermée, si l'appareil est branché et si le fusible n'a pas sauté. Assurez-vous également que le réservoir d'eau est plein.

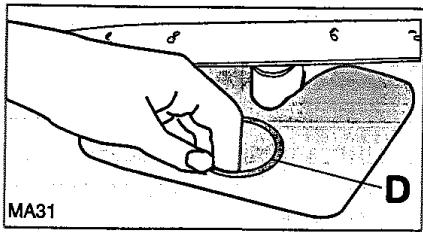

Comment nettoyer le filtre du lave-vaisselle ?

Pour nettoyer le filtre, retirez-le en le tournant dans le sens inverse des aiguilles d'une montre. Rincez-le sous l'eau chaude pour enlever les résidus alimentaires, puis remettez-le en place.

Que faire si le lave-vaisselle laisse des traces sur la vaisselle ?

Des traces peuvent être dues à un manque de produit de rinçage ou à une surcharge de vaisselle. Vérifiez le niveau de produit de rinçage et essayez de ne pas surcharger le lave-vaisselle.

Comment résoudre un code d'erreur affiché sur le panneau de contrôle ?

Consultez le manuel d'utilisation pour interpréter le code d'erreur. Généralement, un redémarrage de l'appareil ou un nettoyage du filtre peut résoudre le problème.

Quelle est la capacité du lave-vaisselle ARTHUR MARTIN ASF 2648 BLANC ?

Le lave-vaisselle a une capacité de 12 couverts, ce qui le rend idéal pour les familles de taille moyenne.

Comment programmer un cycle de lavage ?

Sélectionnez le programme de lavage désiré à l'aide du panneau de contrôle, puis appuyez sur le bouton 'Démarrer'. Vous pouvez également utiliser la fonction de départ différé si disponible.

Le lave-vaisselle fait du bruit, est-ce normal ?

Un certain bruit est normal lors du fonctionnement, mais si le bruit est excessif, vérifiez que la vaisselle est correctement placée et que les bras de lavage ne sont pas bloqués.

Comment effectuer un entretien régulier du lave-vaisselle ?

Pour un entretien régulier, nettoyez le filtre, vérifiez les joints de porte, et faites un cycle de lavage à vide avec un nettoyant spécial lave-vaisselle tous les 1 à 3 mois.

Où trouver le manuel d'utilisation du lave-vaisselle ?

Le manuel d'utilisation peut être trouvé en ligne sur le site officiel d'ARTHUR MARTIN ou dans la section 'Support' de leur site.

MODE D'EMPLOI ASF 2648 BLANC ARTHUR MARTIN

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez impérativement suivre les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants. Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié. Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériels et corporels. Débranchez chez la famille avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution. Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter. Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil. Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait désigner un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Sommaire

Avertissements importants 4

Protection de l'environnement 5

Comment économiser de l'énergie, tout en respectant l'environnement 5

Description de l'appareil 6

Le bandeau de commandes 6

Avant d'utiliser le lave-vaisseau pour la première fois 7

L'adoucisseur d'eau 7

Remplissage du réservoir de sel 8

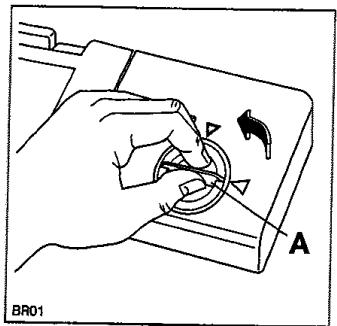

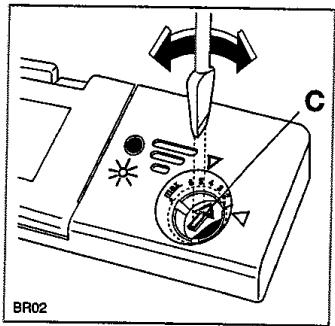

Le produit de finissage 8

L'utilisation au quotidien 10

Rangement de la vaisselle et des couverts 10

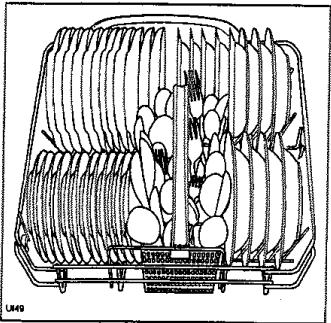

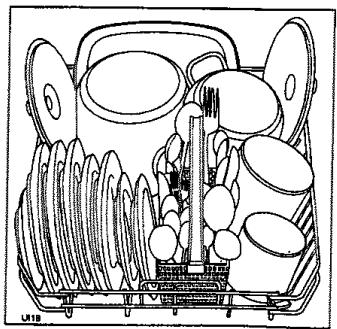

Le panier inférieur 10

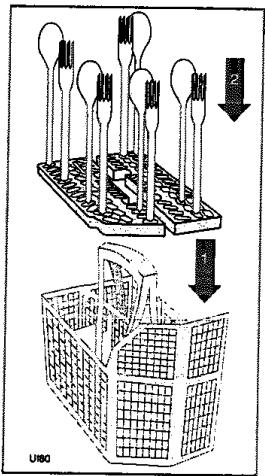

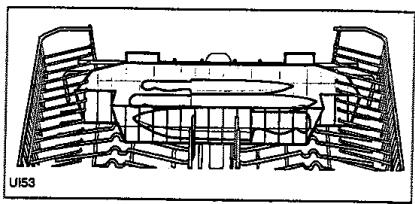

Le panier à couverts 11

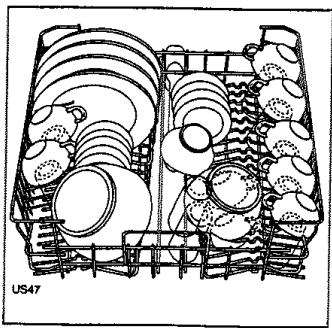

Le panier supérieur 11

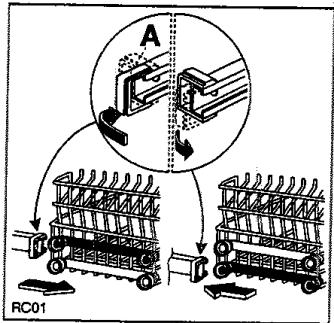

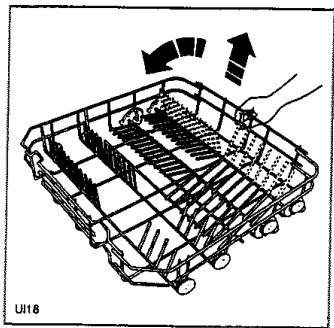

Réglage en hauteur du panier supérieur 11

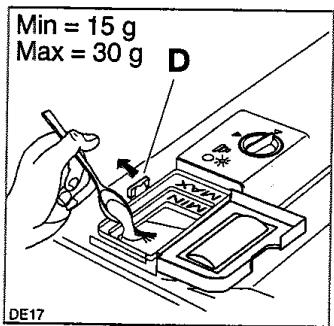

Le produit de lavage 12

Tableau des programmes 14

Départ d'un programme de lavage 15

Entretien et nettoyage 16

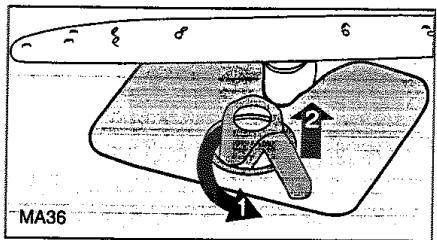

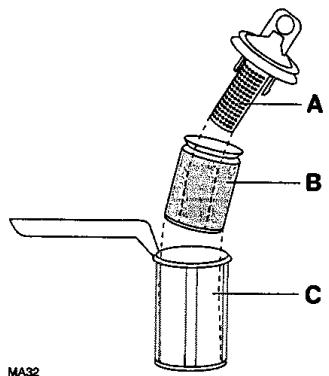

Nettoyage des frites 16

En cas d'absence prolongée 16

Précautions contre le gel 16

Déplacement de l'ordinateur 16

En cas d'anomalie de fonctionnement 17

Service Après-Vente 19

Garantie 19

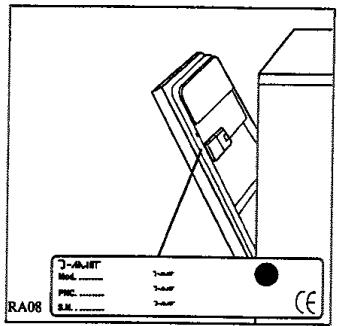

Plaque signalétique 19

Emplacement 20

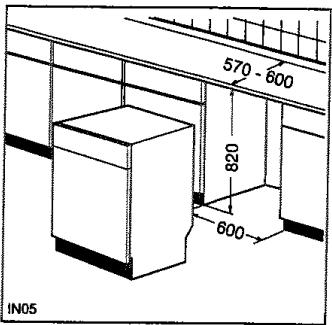

Encastrement de l'appareil 20

Mise à niveau 20

Raccordement d'eau 20

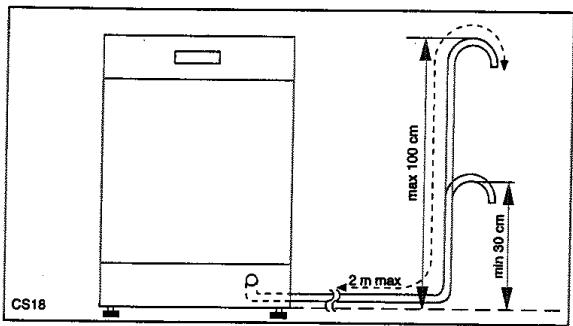

Évacuation d'eau 21

Raccordement électrique 21

Information pour essais comparatifs 22

Caractéristiques techniques

Dimensions	Largeur Hauteur avec plan de travail Hauteur sans plan de travail Profondeur max.	60 cm 85 cm 82 cm 63.5 cm
Raccordement électrique: Tension/Fréquence Puisance totale Calibre du fusible	Les données nominales pour le raccordement électrique sont reportées sur la plaque signalétique, située sur le côte droit de la porte.
Pression de l'eau d'alimentation	Min. Max.	50 kPa (0.5 bar) 800 kPa (8 bar)
Capacité		12 couverts

Avertissements importants

Conservez cette notice d'utilisation avec l'appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Installation

• Vérifiez que l'appareil n'ait pas subi de dégâts pendant le transport. Ne branchez jamais un appareil endommagé. Si votre lave-vaisselle est endommagé, adressez-vous à votre revendeur.
• Pour des raisons de sécurité, vous ne devez ni altérer ni modifier les caractéristiques de votre lave-vaisselle.
• Ne confiez les travaux hydrauliques et électriques nécessaires à l'installation de l'appareil qu'à un plombier et un electricien qualifiés. Assurez-vous, après avoir installé l'appareil que celui-ci ne repose pas sur le cable d'alimentation ou sur les tuyaux d'arrivée et de vidange.
• Les parois du lave-vaisselle ne doivent être en aucun cas percés, pour éviter d'endommager les composants hydrauliques positionnés entre la cuve et les parois.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Avant de procéder au branchement de votre appareil, lisez attentivement les instructions figurant au chapitre "Raccordement électrique".
• Cet appareil est lourd. Faites attention lors de son déplacement.

Sécurité des enfants

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• Les emballages peuvent être dangereux pour les enfants, qui risquent de s'asphyxier ! Il faut donc garder les emballages hors de la portée des enfants. L'eau qui se trouve dans votre lave-vaiselle ne doit pas être bue. Il peut y avoir des restes de produits de lavage dans l'appareil. Prenez soin de ne pas verser ces résidus caustiques sur la peau ou de ne pas en avaler, pour éviter tout risque d'étouffement.
• Gardez les produits de lavage dans un endroit sûr, hors de la portée des enfants.

Le produit de lavage pour lave-vaisselle est dangereux!

Le produit de lavage est très corrosif; tout accident provoqué par ce détergent doit impérativement faire l'objet d'un appel à votre centre antipoison régional et à un médecin.

Si quelqu'un a avalé du produit de lavage pour lave-vaiselle, il faut immédiatement contacter le centre antipoison régional et un médecin.

En cas de projection de produit de lavage dans les yeux, baignez abondamment à l'eau en attendant l'intervention du médecin.

Veillez à ranger ce produit dans un endroit sec, hors de portée des enfants.

Ne laissez jamais la porte ouverte lorsque l'appareil contient du détergent.

Nous vous recommandons de remplir le réservoir de produit de lavage juste avant de démarrer un programme.

Utilisation

• Les ustensiles qui ont été en contact avec de l'essence, peinture, débris d'acier ou de fer, produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés dans l'appareil.
• Evitez dans la mesure du possible d'ouvrir la porte du lave-vaisselle lors de son fonctionnement, en particulier au cours des phases de chauffe : car il en sort alors de la vapeur brûlante ou de l'eau chaude pourrait vous éclabousser. Le lave-vaisselle est équipé d'un dispositif de sécurité qui, en cas d'ouverture de la porte, bloque immédiatement le fonctionnement de l'appareil.
• N'utilisez que des produits (sel, détergents, rincage, etc.) spécifiques pour lave-vaisselle. Fermez toujours la porte après avoir chargé ou sorti la vaisselle. Une porte ouverte représente toujours un danger.
• Ne vous appuyez pas ou ne vous asseyez pas sur la porte ouverte du lave-vaiselle.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau.
• L'appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été consu.
• Débranche l'appareil avant toute intervention technique.
• Évitez de placer votre lave-vaiselle à proximité immédiate d'un appareil de cuisson ou de chauffage (cuisinière par exemple) ici afin d'éviter tout risque de dommages du à la chaleur.
• N'introduisez pas dans votre lave-vaiselle d'articles qui ne sont pas certifiés pour le lavage en machine, tels que couverts à manche en bois, en corne, en ivoire, en argent, porcelaine décorée de motifs fragiles, objets en bois ou en plastique, etc.
• Si vous avez retiré une pièce de vaisselle de la machine avant la fin du programme de lavage, il est très important de la rincer soigneusement à l'eau courante pour éliminer les restes éventuels de produit de lavage.
• En cas de panne, n'essayez jamais de réparer votre appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou de graves dérèglements.
• Faites particulièrement attention lorsqu vous nettoyez votre appareil: des extrémités métalliques peuvent occasionner des blessures.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique «EN CAS D'ANOMALIE DE FONCTIONNEMENT». Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat,...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après vente.

En cas d'intervention sur votre appareil, exigez du service après-vente les Pièces Certifiées Constructeur.

Protection de l'environnement

Nos lave-vaisselles ont besoin d'un emballage très sûr pour le transport, bien que nous essayons de le limiter au minimum indispensable.

Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et peuvent être réutilisés. Les parties en carton sont faites en papier recyclé et les parties en bois n'ont pas subi de traitement particulier.

Les matières plastiques sont marquées de la façon suivante:

pour le polyéthylène; pour les feuilles d'emballage, par exemple.

pour le polystyrène; pour les parties servant de rembourse, par exemple (surtout sans CFC).

pour le polyoxyméthylène; pour les pinces en plastique, par exemple.

Grâce au recyclage et à la réutilisation des matériaux d'emballage, il est possible d'économiser des matières premières et de réduire le volume des déchets.

Déposez les parties de l'emballage dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'elles puissent être récupérés et recyclés.

Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d'utilisation ce qui pourrait représenter un danger.

Attention! En jouant, les enfants risquent de s'enfermer (et de s'asphyxier) dans le lave-vaisselle, ce qui risque de mettre leur vie en danger. Coupez le câble d'alimentation et les tuyaux au ras de l'appareil. Neutralisez le dispositif de fermeture de porte.

Renseignez-vous auprès des services de votre commune pour la reprise de l'appareil.

Comment économiser de l'énergie, tout en respectant l'environnement

Veillez à ce que l'adoucisseur d'eau soit bien réglé. - Ne rincez pas préalablement la vaisselle à l'eau courante. - Choisissez toujours le programme de lavage qui correspond au type de vaisselle à laver et au degré de saleté de la vaisselle (cf. "Tableau des programmes"). - N'utilisez jamais trop de produits de lavage, de sels ou de produits de rinçage.

Suivez les conseils sur les doses à utiliser qui sont fournis sur les emballages de ces produits.

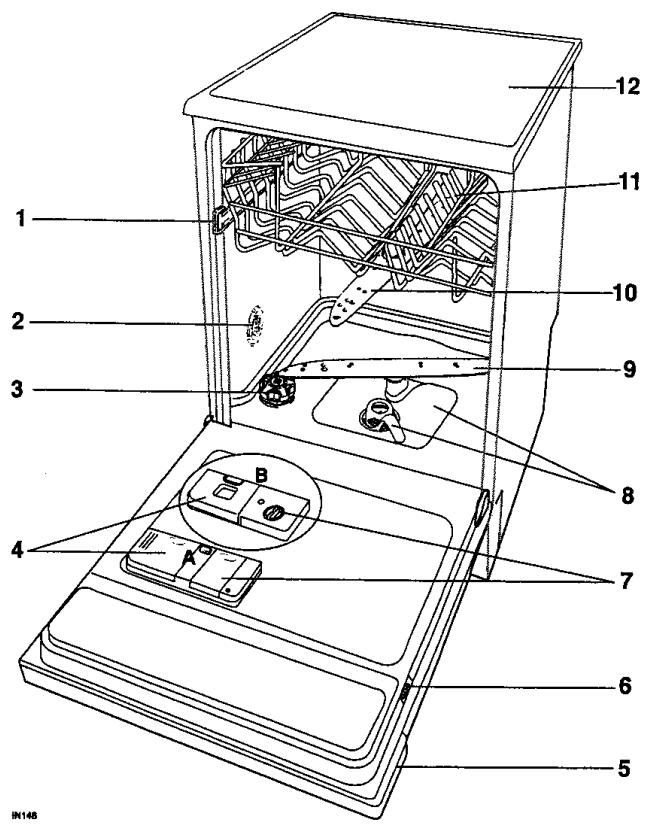

Description de l'appareil

1. Butée panier supérieur
2. Réglage de l'adoucisseur d'eau
3. Bouchon réserve à sel

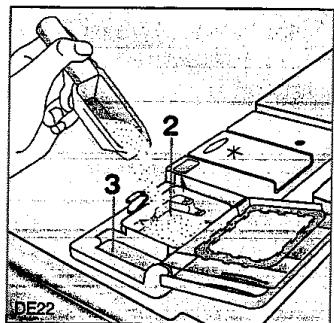

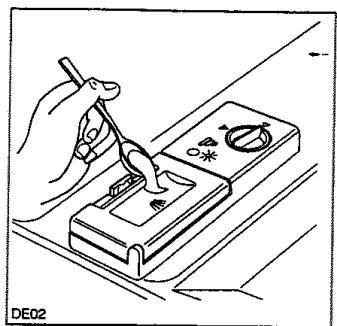

4. Réserve produit de lavage (type A / type B)
5. Bandeau de commandes
6. Plaque signalétique
7. Réserve produit de rinçage (type A / type B)
8. Filtres
9. Bras inférieur
10. Bras supérieur
11. Panier supérieur
12. Plan de travail

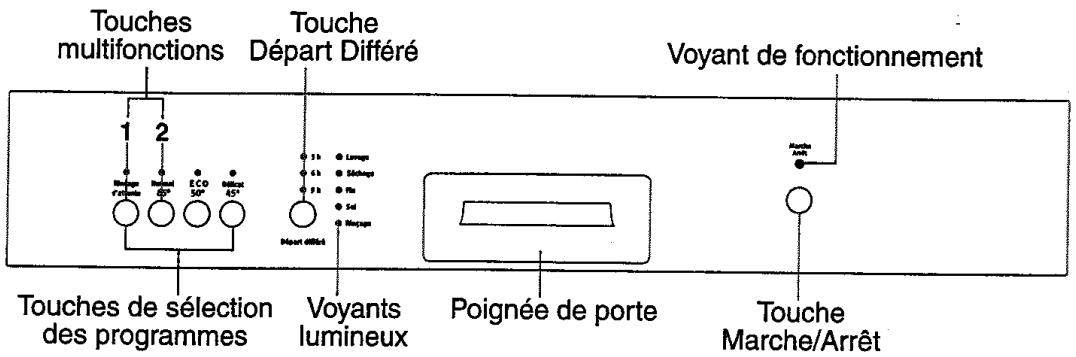

Le bandeau de commandes

Touches multifonctions : en plus du programme de lavage indiqué, par combinaison de ces touches, il est possible de programmer le réglage de l'adoucisseur et de désactiver/réactiver le voyant contrôle produit de rinçage.

Touche multifonctions 1	programmation adoucisseur
Touche multifonctions 2	déactivation/activationvoyant produit de rinceage

Touche "Départ Différé" : permet de différer le début du programme de 3, 6 ou 9 heures.

Voyants lumineux de contrôle : ont la signification suivante :

Sel:	voyant de contrôle de la réserve de sel régénérant
Rinçage:	voyant de contrôle de la réserve du produit de binçage

Durant le déroulement d'un programme, les voyants Sel et produit de rinceage restent éteints, même s'il manque du sel ou du produit de rinceage.

Voyants lumineux de déroulement du programme : ont la signification suivante :

Lavage: s'allume lorsque la phase de lavage est en cours

Séchage: s'allume lorsque la phase de séchage est en cours

Fin: s'allume lorsque le programme de lavage est terminé

Lorsqu'un programme de lavage est sélectionné, les voyants des phases prévues pour ce programme clignotent.

Une fois le programme démarré, les voyants des phases s’éteignent. Seul le voyant de la phase en cours reste éclairé avec une lumière fixe.

Avant d'utiliser le lave-vaisselle pour la première fois

Avant d'utiliser le lave-vaisselle pour la première fois:

1. Assurez-vous que les raccordements électrique et hydraulique soient conformes aux instructions d'installation.
2. Sortez tous les matériaux d'emballage de l'intérieur de la machine.
3. Réglez l'adoucisseur d'eau.
4. Versez 1 litre d'eau dans le réservoir puis remplissez du sel.
5. Mettez du produit de rinçage dans le réservoir prévu à cet effet.
6. Exécutez un cycle "Rinçage d'attente".

L'adoucisseur d'eau

Suivant les localités, l'eau contient une quantité variable de sels calcaires et minéraux. Ceux-ci se déposent sur la vaisselle laissant des taches et des dépôts blanchâtres.

Plus la teneur en sels est élevée et plus l'eau est «dure».

Le lave-vaisse est muni d'un adoucisseur et, en utilisant du sel régénérant spécial pour lave-vaisse, il fournit une eau dépourvue de calcaire (adoucie) pour les opérations de lavage.

L'adoucisseur peut traiter une eau ayant une dureur atteignant 90°TH et possède 5 niveaux de réglage.

Vous pouvez demander le degré de dureté de votre eau à la Compagnie Locale des Eaux.

L'adoucisseur doit être réglé de deux façons : soit manuellement, par action sur le réglage de l'adoucisseur d'eau, soit électroniquement par action sur les touches multifonctions.

Si la durée de votre eau correspond aux degrés de niveau 1, il n'est pas nécessaire d'utiliser de Sel régénérant car elle est déjà douce.

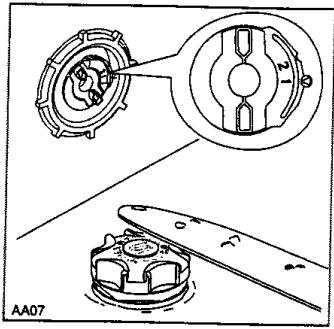

Réglage manuel

1. Ouvrez la porte du lave-vaisselle.
2. Sortez le panier inférieur de l'appareil.
3. Amenez le sélecteur sur la position 1 ou 2 (voir tableau).
4. Remplacez le panier inférieur.

Le réglage est effectué en usine sur la position 2.

Réglage électronique

(Le lave-vaisselle est réglé en usine au niveau 3)

1. Appuyez simultanément sur les touches multifonctions 1 et 2, le lave-vaisselle étant hors fonction.
2. En mainte voyant Marche/Arrêt s'allume, les voyants correspondant aux touches 1 et 2 clignotent.
3. Appuyer sur la touche 1, le voyant de la touche 2 s'é ellement programmé.

Le niveau de régénération est indiqué par le nombre de clignotements du voyant de la touche 1.

Cette série de clignotements est répétée plusieurs fois à intervalles de 5 secondes pendant environ 1 minute.

1 clignotement = niveau 1 2 clignotements = niveau 2 3 clignotements = niveau 3 4 clignotements = niveau 4 5 clignotements = niveau 5

1. Pour modifier le niveau, appuyez sur la touche 1. À chaque pression sur la touche, le niveau de régénération est modifié.

Si le niveau actuel est 3, en appuyant sur la touche 1 une seule fois, on programme le niveau 4.

Si le niveau actuel est 5, en appuyant sur la touche 1 une seule fois, on programme le niveau 1.

Le voyant de la touche 1 reste allumé pendant environ 5 secondes, puis clignote pour indiquer le nouveau niveau programmé.

1. Pour le memoriser, mettez hors tension l'appareil en appuyant sur la touche Marche/Arrêt.

Dureté de l'eau		Réglage adoucisseur		Nombre de clignotements	Emploi Sel régénérant
°TH (*) degrés français	PPM particules par millions	manuellement électroniquement
71 - 90	701 - 900	2	niveau 5	5	oui
51 - 70	501 - 700	2	niveau 4	4	oui
31 - 50	301 - 500	2	niveau 3	3	oui
8 - 30	80 - 300	1	niveau 2	2	oui
< 8	< 80	1	niveau 1	1	non

Degré hydrométrique.

L'utilisation de sel régénérant peut se faire de deux façons différentes:

• Si vous utilisez du produit de lavage pour lave-vaiselle qui contient du sel, celui-ci doit être déposé dans le réservoir du produit de lavage.
• Dans ce cas, l'adoucisseur doit être réglé manuellement sur la position 1 et électroniquement sur le niveau 1.
• Si vous utilisez du détergent pour lave-vaisse et du sel séparément, le Sel régénérant pour lave-vaisse doit être ajouté dans le réservoir de sel.
• Dans ce cas, l'adoucisseur doit être réglé manuellement sur la position 1 ou 2 électroniquement entre les niveaux 1 et 5, (selon le degré de durçue de l'eau de votre région).

N'utilisez que du sel spécifique pour lave-vaissette.

N'utilisez jamais de Sel de cuisine, l'adoucisseur risquerait de se colmater.

D'autres types de sel contiennent certaines substances qui pourraient rendre inefficace votre adoucisseur.

Le remplissage du réservoir doit être effectué juste avant de commencer un programme de lavage, à l'exclusion du programme "Rinçage d'attente", ici afin d'éviter que d'éventuels grains de sel ou de l'eau salée ne provoquent la corrosion.

Assurez-vous qu'il n'y ait pas de dépôt de sel à l'extérieur du réservoir : un réseau de sel qui stagne sur la cuve pendant un certain temps peut corroder la cuve.

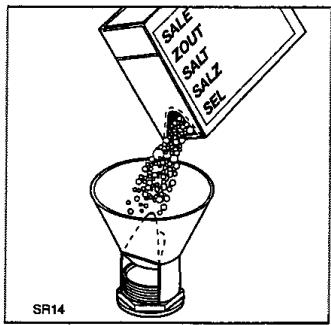

Pour remplir le réservoir:

1. Retirez le panier inférieur.
2. Dévissez et ôtez le bouchon du réservoir.
3. Versez un litre d'eau dans le réservoir (ceci n'est indispensable que lors du premier remplissage).
4. A l'aide de l'entonnoir livré avec l'appareil, remplissez le réservoir de sel.
5. Révissez soigneusement et hermétiquement le bouchon en vous assurant qu'il n'y ait pas de sel sur le filetage et sur le joint. La position correcte de fermeture est annoncée par un "clic" de fin de course.

Par la suite, il suffit d'ajouter périodiquement du sel dans le réservoir.

Le réservoir de sel contient toujours de l'eau. Il est donc normal que celle-ci déborde lorsque vous versez du sel dans ce réservoir.

Cette opération est à effectuer chaque fois que le voyant de contrôle du sel sur le bandeau de commande s'allume.

Le voyant de contrôle de la réserve de sel régénérant, s'allumant quand le réservoir de sel est vide, reste allumé jusqu'à 2 - 6 heures après l'ajout de sel, voyant Marche/Arrêt allumé.

Si on utilise un type de sel qui se dissolve lentement, cette période peut même durer encore plus longtemps. Ceci ne compromet en rien le bon fonctionnement de l'appareil.

Le produit de rangement

Ce produit évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage.

L'admission du produit de rincege se fait automatiquement au moment du dernier rinçage.

Le réservoir situé à l'intérieur de la porte peut contenir environ 110 ml de produit de rincege, quantité suffisante pour 16 à 40 programmes de lavage, en fonction de la dose programmée.

La distribution de produit de rinçage peut se faire de deux façons différentes:

• être déposé dans le réservoir du produit de lavage.
• Dans ce cas le distributeur de produit de rincege doit etre vide et le voyant produit de rincege désactivé. Si dans le distributeur il devait encore se trouver du produit de rincege, attendez qu'il soit épuisé avant d'utiliser ce type de dédTergent.
• Si vous utilisez du produit de lavage pour lave-vaisselle et du produit de rincage séparément, le produit de rincage doit être ajusté dans le distributeur de produit de rincage.
• Dans ce cas, l'adoucisseur doit être réglé sur une position entre 1 et 6, (voir "Dosage du produit") et le voyant produit de rinçage doit être activé.

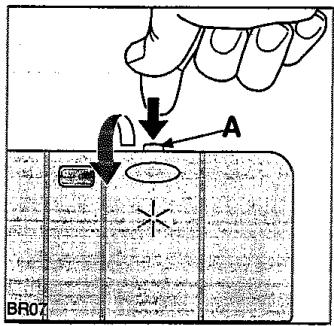

Réservoir de rinçage type a

1. Ouvrez le couvercle du réservoir produit de rinceage par action sur le clique de fermeture (A).
2. Versez le produit de rincage dans la goulotte de remplissage, jusqu'à ce que le réservoir soit plein, le niveau maximal est indiqué par l'inscription "max".

Refermez bien le couvercle.

Lorsque le voyant de contrôle du produit de rinceage sur le bandeau de commandes s'allume, remplissez le réservoir.

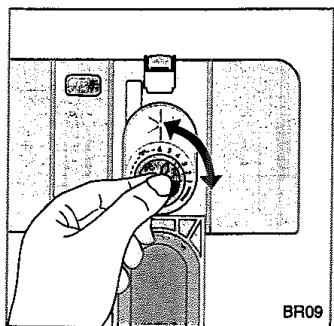

Dosage du produit

Selon les résultats de lavage obtenus, régalez la dose de produit en agissant sur le sélecteur et 6 positions situées à l'intérieur de la goulotte de remplissage (position 1 dose minimum, position 6 dose maximum).

Le sélecteur est réglé en usine sur la position 4.

Augmentez la dose si vous observez sur la vaisselle des gouttes d'eau ou des taches de calcaire ; diminuez la dose au contraire si vous notez la présence de rayures blanchâtres.

Remplissage du réservoir de produit de finissage

(Réservoir produit de rinçage type B)

1. Ouvrez le réservoir en tournant le bouchon (A) vers la gauche.
2. Versez le produit de rinçage dans la goulotte de remplissage, jusqu'à ce que le réservoir soit plein, le niveau maximal est indiqué par l'inscription "max".

Refermez bien le bouchon

Lorsque le voyant de contrôle du produit de rinceage sur le bandeau de commandes s'allume, remplissez le réservoir.

Dosage du produit

Selon les résultats de lavage obtenus, réglez la dose de produit en agissant sur le sélecteur à 6 positions (C) situé à l'intérieur de la goulotte de replissage (position 1 dose minimum, position 6 dose

maximum).

Le sélecteur est réglé en usine sur la position 5.

Augmentez la dose si vous observez sur la vaisselle des gouttes d'eau ou des taches de calcaire; diminuez la dose au contraire si vous notez la présence de rayures blanchâtres.

Le liquide qui s'est éventuellement écoulé hors du réservoir pendant le remplissage doit être soigneusement nettoyé à l'aide d'un papier absorbant, ici afin d'éviter une importante formation de mousse au lavage suivant. Ne versez jamais de produit de lavage dans le réservoir de produit de rinçage.

Pour désactiver le voyant produit de rinçage, opérez de la façon suivante:

(le lave-vaisselle doit être mis hors tension)

1. Appuyez simultanément sur les touches multifonctions 1 et 2.
2. En maintenant toujours appuyées les touches multifonctions 1 et 2, mettez sous tension l'appareil en appuyant sur la touche Marche/Arrêt.

Les voyants des touches 1 et 2 clignotent en même temps.

1. Appuyez sur la touche 2 ; le voyant de la touche 2 continue à clignoter ; le voyant de la touche 1 s’éteint et le voyant contrôle "rincage" commence à clignoter.
2. Appuyez à nouveau sur la touche 2, le voyant de contrôle "rincage" s'éteint pour indiquer que le voyant produit de rincage a été désactivé.
3. Pour le mettre en veille, mettez hors tension l'appareil en appuyant sur la touche Marche/Arrêt.

Pour réactiver le voyant produit de rinçage, effectuez les mêmes opérations jusqu'à ce que le voyant "rinçage" commence à clignoter.

L'utilisation au quotidien

• Contrôlez s'il est nécessaire d'ajouter du sel et du produit de rinçage.
• Rangez les couverts et la vaisselle dans le lave-vaisselle.
• Remplissez le réservoir de produit de lavage avec du détergent.
• Sélectionnez le programme de lavage adapté au type de charge et de salissure.
• Démarrez le programme de lavage.

Rangement de la vaisselle et des couverts

Ne lavez pas en machine de la vaisselle de petite dimension qui pourrait facilement sortir des paniers.

Les éponges, serviettes de ménage et tous les objets susceptibles de se saturer en eau, ne peuvent être lavés au lave-vaisselle.

• Avant de placer la vaisselle il faut:
• La débarrasser de tous les déchets alimentaires.
• Laisser tremper les casseroles au fond desquelles adhérent des restes d'aliments brûlés ou attachés.
• Lorsque vous rangez la vaiselle et les couverts, observez ce qui suit:
• La vaisselle et les couverts ne doivent pas empêcher les bras de lavage de tourner librement.
• Les récipients creux comme les tasses, les verres, les marmites, etc. doivent être rangés, l'ouverture tournée vers le bas, afin de ne pas recueillir l'eau dans leur cavité ou dans les fonds bombés.
• La vaisselle et les couverts ne doivent pas être placés les uns dans les autres, ni se recouvrir mutuellement.
• Pour éviter que le verre ne se rompe, les verres ne doivent pas se toucher.
• Placez les petits objets dans le panier couverts.

Ne conviennent pas:

• Les couverts avec poignées en bois, corne, porcelaine ou nacre.
• Les pièces en plastique ne résistant pas à la chaleur.
• Les couverts anciens, dont le mastic d'assemblage est fragile à l'eau chaude. La vaisselle ou les couverts collés.
• Les objets en étain ou en cuivre.
• Les cristaux, les objets en cristal.
• Les pièces en acier sensibles à la corrosion.
• Les planchettes bois.
• Les objets d'art.
• Les couverts en bronze.
• Les objets en aluminium.
• les porcelaines anciennes ou peintes à la main.
• Les objets en fer ou en fonte (ils peuvent rouiller et tacher d'autres pièces de vaisselle).

En cas de doute, prenez contact avec le fabricant de l'objet. Au moment où vous achetez de la nouvelle vaisselle, vérifiez si elle est indiquée pour le lavage en lave-vaisselle.

Tirez les paniers pour y charger la vaisselle.

Le panier inférieur

Le panier inférieur est destiné à recevoir les casseroles, les couvercles, les assiettes, les saladiers, les couverts, etc. Les plats et les grands couvercles seront disposés de préférence autour du panier, de manière à ne pas gêner la rotation du bras supérieur.

Conviennent sous réserves:

• Ne lavez de la vaisselle en faience au lave-vaiselle que si elle est garantie comme convenant pour lave-vaiselle par le fabricant.
• Les décors vernis peuvent perdre leurs couleurs en cas de lavages fréquents au lave-vaisselle.
• Les pièces en argent et aluminium tendent à changer de couleur au lavage. Les restes d'aliments, tels que p. ex. le blanc d'œufs, le jaune d'œufs, la moutarde, provoquent souvent des changements de couleur ou des taches sur l'argent. Pour cette raison, débarrasssez toujours les pièces en argent des restes d'aliments si elles ne sont pas lavées immédiatement après utilisation.
• Certaines qualités de verre peuvent venir opaques après de nombreux lavages.

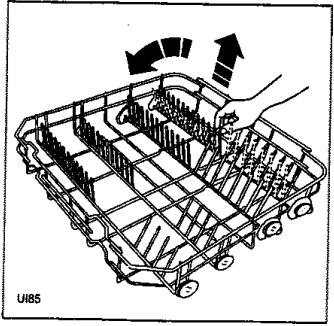

Il est possible d'abaisser simplement et rapidement les deux rangées de picots qui se trouvent à l'arrière du panier inférieur, pour pouvoir charger plus commodément des casseroles et saladiers.

Pour abaisser les picots:

tirez-les légèrement vers le haut et inclinez-les.

Pour les redresser :

il suffit de les remettre en position verticale.

Le panier à couverts

Les couteaux longs, en particulier les couteaux aiguisés, doivent être installés dans le panier spécial porte-couteaux qui, à son tour, sera placé dans la partie arrière du panier supérieur.

Les couverts longs et/ou les couteaux tranchants constituent un danger potentiel, s'ils sont disposés ailleurs.

Faire bien attention lors du chargement des couverts tranchants et/ou aiguisés.

On placera les couverts dans le petit panier amovible, les manches tournés vers le bas.

Si ces derniers traversent le fond du panier et risquent de gêner la rotation du bras inférieur, retournez-les.

Intercalez les cuillères entre les autres couverts pour éviter qu'elles ne s'emboitent.

Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox.

Séparez l'argenterie des autres métaux.

Disposez-les dans le panier à couverts, séparés des autres.

Pour obtenir les résultats les meilleurs, il est conseillé d'utiliser les séparateurs fournis (si la forme et les dimensions des couverts le permettent).

Le panier supérieur

Le panier supérieur est prévu pour recevoir des assiettes (à dessert, soucoupes, plates et creuses jusqu'à 25 cm de diamètre), des saladiers, des tasses et des verres.

Les verres à pied peuvent être suspendus aux porte-tasses.

Disposez les pièces en quinconce au-dessus et au-dessous du support à tasses, afin que l'eau puisse bien asperger toutes

les parties.

L'étrier peut être relevé pour maintenir les pièces hautes.

Rangez les objets légers (réceptacles en plastique conçus pour être lavés en lave-vaisselle) dans le panier supérieur et disposez-les de façon à ce qu'ils ne se retournent pas.

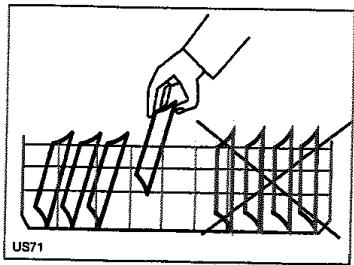

Dans le cas de chargement des assiettes dans le panier supérieur:

Inclinez les assiettes et évitez de les charger en partant des premières positions proches de la porte ; chargez-les de préférence à partir de la partie arrière du panier.

Avant de fermer la porte, assurez-vous que les bras puissants tournent librement.

Réglage en hauteur du panier supérieur

Si vous nevez laver des assiettes très grandes, vous pouvez les disposer dans le panier inférieur après avoir placé dans la position la plus haute le panier supérieur.

	Hauteur maximale de la valsselle dans le panier supérieur panier inférieur
Panier supérieur relevé	20 cm	31 cm
Panier supérieur non relevé	25 cm	27 cm

Pour cela:

1. Tournez vers l'extérieur les butées avant (A) du panier supérieur, puis ôtez le panier.
2. Glissez le panier dans la position la plus haute et remettez les butées (A) dans la position d'origine.

Fermez toujours la porte après avoir chargé ou sorti la valisserie. Une porte ouverte représente toujours un danger.

Le produit de lavage

N'utilisez que des produits de lavage pour des lave-vaisselles ménagers.

Le produit de lavage pour lave vaisse est dangereux. Reportez-vous au paragraphe "AVENTISSEMENTS IMPORTANT"

Ce produit est un détergent en poudre, liquide ou sous forme de pastille spécialement adapté au lavage de la vaisselle en machine.

Nous vous rappelons que le produit de lavage ne peut garantir une propreté complète s'il est employé en quantité insuffisante ; s'il est employé en excès, il n'améliorera pas les résultats et constituera un gaspillage. N'utilisez pas en excès le produit de lavage afin de contribuer à la protection de l'environnement.

Le détergent est ajusté avant de démarrer un programme de lavage.

Le détergent est introduit pendant le cycle de lavage. Consultez les instructions figurant sur les emballages.

(Réserve produit de lavage type a)

1. Si le couvercle est fermé, actionnez le cliquet de fermeture (1). Le couvercle s'ouvre automatiquement.
2. Ajoutez le détergent dans le distributeur (2). Pour simplifier le dosage, utilisez les repères suivants : 20 = environ 20 ml détergent 30 = environ 30 ml détergent.

1. Tous les programmes avec prélavage nécessitant une petite quantité de détergent supplémentaire (5 g) à placer dans le compartiment (3) du réservoir.
2. Refermez le couvercle, en le pressant jusqu'à entendre le déclic.

(Réserve produit de lavage type b)

1. Ouvrez le distributeur situé à l'avant de la contre-porte, si le couvercle est fermé actionnez le bouton de fermeture (D). Le couvercle s'ouvre automatiquement.
2. Ajoutez le détergent dans le distributeur. Pour simplifier le dosage, utilisez les repères suivants : Min = environ 15 g de détergent Max = environ 30 g de détergent.
3. Refermez le couvercle, en le pressant jusqu'à entendre le déclic.

1. Tous les programmes avec prélavage nécessitant une petite quantité de détergent supplémentaire (5 g) à verser sur le couvercle du réservoir.

Recommandations générales

Ces produits sont des pastilles qui combinent les fonctions de produit de lavage, de produit de rinçage, de sel régénérant.

1. Avant d'utiliser ces produits, vous devriez d'abord vérifier si la dureté de l'eau de votre alimentation en eau est compatible avec l'utilisation de ces produits en vous référant aux instructions fournies par le fabricant du détergent (voir sur l'emballage).
2. Ces produits doivent être scrupuleusement utilisés en respectant les instructions données par le fabricant du détergent.

Ne placez pas les pastilles dans le bac ou le panier des couverts, car vous obtiendriez un mauvais résultat de lavage. Les pastilles devraient être placées dans le distributeur du produit de lavage. 3. Si vous rencontrez des problèmes la première fois que vous utilisez les produits "3 en 1", prenez contact avec le service clientèle du fabricant du détergent (le numéro de téléphone est indiqué sur l'emballage).

Recommandations particulières

Quand vous utilisez des produits aux fonctions combinées, les voyants indiquant que les réservoirs de produit de rinceage et de sel sont vides ne sont plus nécessaires.

C'est pourquoi il est peut-être utile de désactiver le voyant de contrôle du produit de rinceage (selon modèle) et de sélectionner le niveau de dureté de l'eau le plus bas possible (reportez-vous au paragraphe "L'adoucisseur d'eau").

Si vous souhaitez réutiliser des produits de lavage traditionnels, nous vous conseillons:

• de remplir à nouveau le réservoir de Sel et le réservoir de produit de rinçage;
• de changer le paramètre du niveau de durité de l'eau sur la position la plus élevée possible et d'effectuer un programme de lavage normal sans charge;
• de réajuster ensuite le paramétrage de dureté de l'eau en fonction des conditions spécifiques à votre région (comme indiqué au paragraphe "L'adoucisseur d'eau").

Détérgeants compacts

Les produits de lavage que l'on trouve actuellement dans le commerce peuvent se classer en deux groupes principaux, en fonction de leur composition chimique;

• les détergents traditionnels avec un taux d'alcalinité élevé, contenant des substances caustiques
• détergents compacts ne contenant pas de substances caustiques et donc peu alcalins, à base d'enzymes naturelles et non polluantes

Les programmes de lavage avec température de 50°C associés à des détergents compacts permettent non seulement de sauvegarder l'environnement, mais aussi de traiter votre vaisselle avec plus de douceur, car les programmes de lavage à 50°C ont été spécialement étudiés en fonction du pouvoir des enzymes contenus dans les détergents concentrés et de dissoudre la salissure.

En utilisant les programmes à 50°C, on obtient les mêmes résultats de lavage qu'avec un produit traditionnel à 65°C.

Détergents en pastilles

Les détergents en pastilles des différents fabricants se dissolvent à différentes vitesses, aussi pendant les programmes courts, certaines pastilles ne sont pas en mesure de libérer toute leur force lavante. Si donc vous utilisez du détergent en pastilles, nous vous conseillons d'adopter les programmes normaux avec prélavage.

Trois sortes de produits spécialement étudiés pour les lave-vaisselle sont nécessaires au bon fonctionnement de votre appareil.

UN PRODUIT DE LAVAGE

UN PRODUIT DE RINÇAGE

DU SEL REGENERANT

Utilisez toujours des produits de lavage et rinçage de même marque.

VOUS DEVEZ TROUVER UN LOT

ECHANTILLON DE LA GAMME SUN A L'INTEREUR DE VOTRE LAVE-VAISSELE.

LAVE-VAISSELLE

Sun et vous

lave-vaisse

dont concus

Un pour l'autre.

Sun Lavage (poudre, dose ou liquide), Sun Rinçage, Sun Sel Régnérant, la gamme complète recommandée par des grandes marques.

En cas d'absence de l'échantillon ou pour toute information concernant SUN, merci de contacter les conseillères SUN Service au:

NzAr0801393939

Tableau des programmes

Programme	Degré de salissure et type de vaiselle	Touche programme à presser	Description du cycle	(2) Valeurs de consommation
				Durée du programme (minutes)	Consommation de courant (kWh)	Consommation d'eau (litres)
Rinçage d'atte	Tous types de salissures. Chargement partiel devant être complété plus tard dans la journée	Rinçage d'attente	1 rinzage à froid, (pour éviter que les résidues d'aliments ne sèchent sur la vaiselle).	12	0,1	4
Normal 65°	Normalement sale. Vaisselle variee	Normal 65°	Prélavage à l'eau froide Lavage à 65°C3 rinzages à l'eau chaude S'échéage	100 - 110	1,5 - 1,6	21 - 23
(1) Eco 50°	Normalement sale. Vaisselle variee	ECO 50°	Prélavage à l'eau froide Lavage à 50°C1 rinzage à froid1 rinzage à l'eau chaude S'échéage	125 - 135	0,95 - 1,05	16 - 18
Délicat 45°	Légèrement sale. Vaisselle variee, cristaux et porcelain	Délicat 45°	Lavage à 45°C2 rinzages à l'eau chaude S'échéage	30	0,7	9

(1) Programme pour essais comparatifs (voir "Informations pour essais comparatifs"). Ce programme, étudié pour l'utilisation de détérivents avec enzymes, permet d'obtenir, avec une consommation d'énergie réduite, des qualités de lavage et séchage qui ne pourraient être obtenues qu'avec des programmes à température de lavage de 65°C et des détérivents traditionnels. Pour compenser l'abaissement de la température, la durée du cycle a été allongée. (2) Ces données sont une valeur indicative et dépendent de la pression et de la température de l'eau ainsi que des variations de tension électrique.

1. Contrôlez que...

Les filtres soient propres et correctement positionnés.

La vaisselle et les couverts soient chargés correctement et de façon à permettre aux bras de tourner librement.

4. Appuyez sur la touche marche/arrêt

Les voyants de contrôle de Sel et du produit de rinçage s'allument lorsque les réservoirs sont vides.

5. Programmation et départ du programme

Appuyez sur la touche du programme désiré (voir "Tableaux des programmes").

Le voyant correspondant s'allume et les voyants des phases prévues par le cycle clignotent.

Il est encore possible de modifier le choix du programme pendant environ 6 secondes, en appuyant sur la touche d'un autre programme.

Lorsque le programme démarre, les voyants des phases s’éteignent, seul le voyant de la phase en cours reste allumé avec lumière fixe.

6. Pour interrompre/annuler un programme en cours

Interrompre ou annuler un programme en cours, seulement si c'est absolument nécessaire.

Interrompre un programme

Attention! Lorsqu'on ouvre la porte, de la vapeur chaude pourrait s'échapper. Danger de brûlures. Ouvrez la porte avec précaution.

• En ouvrant la porte du lave-vaiselle, le programme en cours s'arrête. En refermant la porte, le programme reprend où il a été interrompu.
• En appuyant sur la touche Marche/Arrêt (dans ce cas tous les voyants s'éteignent). En reactivant la touche Marche/Arrêt le programme reprend où il a été interrompu.

Pour annuler un programme en cours

Un programme en cours peut être annulé à tout moment. Appuyez pendant environ 3 secondes sur la touche du

Appuyez-la pendant environ 6 secondes sur la touche du programme jusqu'à ce que les voyants correspondants s'éteignent.

Seul le voyant Marche/Arrêt reste allumé. Il est alors possible de sélectionner un nouveau programme.

7. Pour programmer ou annuler le "départ différé

Programmer le "Départ Différé" avant la sélection du programme.

Programmation du "départ différé

Appuyez sur la touche "Départ Différé" et sélectionnez le départ différé, en appuyant plusieurs fois sur la touche jusqu'à ce que le voyant correspondant au départ différé souhaité (3, 6, ou 9 heures) clignote.

Appuyez sur la touche du programme choisi ; le voyant correspondant s'allume et les voyants des phases prévues par le cycle clignotent.

Dès que le programme sélectionné est mémorisé, le décompte du départ différé commence.

Le(s) voyant(s) correspondant(s) au départ différé s'éteign(e)nt au fur et à mesure du décompte.

Pendant le décompte, seuls les voyants du programme sélectionné et le voyant qui indique les heures restant jusqu'au départ du programme restent allumés.

Lorsque le décompte est terminé, le programme démarre automatiquement, le voyant correspondant au départ différé s'éteint et le voyant de la phase en cours s'allume.

Annuler la programmation du "départ différé

On peut annuler la programmation du départ différé à tout moment, même avant le début du décompte ; il suffit d'appuyer sur la touche "Départ Différé" plusieurs fois jusqu'à ce que le(les) voyant(s) correspondant(s) au départ différé s'éteigne(nt). Dans ce cas, le programme sélectionné démarrera automatiquement après environ 6 secondes.

8. Fin de programme

Le lave-vaisselle s'arrête automatiquement et le voyant "fin" s'allume pour indiquer que le programme est terminé. Le voyant correspondant au programme reste allumé,

Le cycle de lavage n'est terminé que lorsque le voyant "fin" s'allume.

Si le programme de lavage n'est pas terminé, le choix d'un nouveau programme n'est possible qu'après avoir annulé le précédent.

(Pour les modalités d'annulation du programme, voir le paragraphe correspondant.)

Si au cours de la phase de séchage (voyant "séchage" allumé), la porte du lave-vaisselle est ouverte ou bien si l'on appuie sur la touche Marche/Arrêt, la machine annule automatiquement le programme sélectionné et se remet en état de programmation.

(Dans ce cas il est possible de sélectionner un nouveau programme sans devoir annuler le précédent.)

Faites sortir la touche Marche/Arrêt : le voyant correspondant s'éteint.

Ouvrez donc la porte avec précaution.

Attendez quelques minutes avant de sortir la vaisselle : vous éviterez de vous brûler et vous obtiendrez plusieurs résultats de séchage.

Vider le lave-vaisselle

La vaisselle encore chaude est fragile, aussi laissez pendant environ 15 minutes, la porte entrouverte, pour la laisser refroidir et sécher avant de la sortir du lave-vaisselle.

Videz d'abord le panier inférieur ; vous éviterez ainsi que la vaisselle du panier supérieur goutte sur la vaisselle du panier inférieur.

Lorsque le programme est terminé, débranchez l'appareil et coupez l'arrivée d'eau.

Entretien et nettoyage

Nettoyez régulièrement les surfaces extérieures de l'appareil et le bandeau de commande avec un chiffon doux humide et si nécessaire, uniquement avec des détergents doux.

N'employez jamais de produits abrasifs ou de solvants (acétone, trichloréthylène, etc.).

Nettoyez les joints d'étanchéité de la porte et les distributeurs de produit de lavage et de rinçage avec un chiffon humide.

Tous les trois mois, effectuez un programme de lavage à 65°C sans vaisselle et avec du produit de lavage.

Nettoyage des filtres

Les filtres sont situés au fond de la cuve. Ils doivent être nettoyés très régulièrement. Des filtres non nettoyés nuisent au résultat de lavage.

1. Ouvrez la porte, sortez le panier inférieur.
2. Le système de filtrage du lave-vaisselle se compose d'un filtre mixte grossier/fin (A/B), d'un microfiltre (C) et d'un filtre plat (D).
3. Tournez la poignée de l'ensemble filtre mixte grossier/fin (A/B) et microfiltre (C) de 1/4 de tour vers la gauche puis soulevez le tout.

1. Saisissez le filtre mixte grossier/fin (A/B) par la poignée annulaire et retirez-le du microfiltre (C).
2. Nettoyez soigneusement tous les filtres sous l'eau courante.
3. Retirez le filtre plat (D) en le soulevant et nettoyez-le sous l'eau courante des deux côtés.

1. Remplacez le filtre plat en vérifiant que les bords du filtre s’appliquent correctement sur le fond de la cuve.
2. Placez le filtre mixte grossier/fin dans le microfiltre et assemblez-les.
3. Remettez l'ensemble de ces filtres et verrouillez le tout en basculant le levier dans le sens des aiguilles d'une montre jusqu'à la butée.

Il est impératif de veiller à ce que le filtre soit bien verrouillé avant de réutiliser l'appareil.

N'utilisez jamais le lave-vaisselle sans filtres.

Un positionnement incorrect des filtres entraîne de mauvais résultats de lavage.

Un mauvais entretien des filtres diminue l'efficacité du lavage.

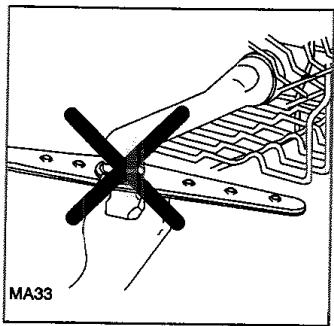

Pour un fonctionnement correct du lave-vaiselle, n'essayez JAMAIS de démonter le bras supérieur. Si les trous sont bouchés par des résidus de salissure, nettoyez la saleté avec un cure-dents (par exemple).

En cas d'absence prolongée

Si vous ne devez pas utiliser l'appareil pendant un certain temps :

1. Débranche la prise de courant et coupe l'arrivée d'eau.
2. Remplissez le réservoir de produit de rinçage.
3. Laissez la porte entrouverte pour éviter la formation de mauvaises odeurs.
4. Laissez l'intérieur de l'appareil propre.

Précautions contre le gel

Evitez de placer l'appareil dans un local où la température est inférieure à 0°C.

En cas de gel, vidangez l'appareil, fermez le robinet d'arrivée d'eau, débranchez le tuyau d'arrivée d'eau et videz-le.

Déplacement de l'appareil

Si vous devez déplacer l'appareil (lors d'un déménagement, etc.) :

1. Débranchez-le;
2. Fermez le robinet d'arrivée d'eau;
3. Retirez les tuyaux d'arrivée d'eau et de vidange;
4. Tirez l'appareil hors de sa niche ainsi que les tuyaux.

Évitez de trop incliner l'appareil pendant le transport.

En cas d'anomalie de fonctionnement

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli.

Si vous constatez une anomalie de fonctionnement, reportez-vous au texte ci-dessous avant de faire appel au Service Après-Vente

Dans la majorité des cas, vous pourrez y remédier vous-même.

Des messages d'erreur s'affichent

Si le lave-vaiselle ne démarre pas ou se bloque pendant le fonctionnement, toutes les touches sont inactives sauf la touche Marche/Arrêt et une combinaison de voyants décrits dans le tableau suivant clignote. Stoppez l'appareil en appuyant sur la touche Marche/Arrêt et exécutez les contrôles suivants.

Alarme / symptômes	Cause possible	Solutions
Levoyant du programme en cours et levoyant de la phase "lavage" clignotent. L'eau n'arrive pas lors de la mise en marche.	Le robinet d'arrivée d'eau est bloqué ou entartré de calcaire.	Nettoyez le robinet d'arrivée d'eau.
	Le robinet d'arrivée d'eau est fermé.	Ouvrez le robinet d'arrivée d'eau.
	Le filtre (selon modèle) du tuyau d'arrivée est bloqué ou plié ou obstrué.	Nettoyez le filtre du tuyau d'arrivée d'eau.
	Le tuyau d'arrivée n'a pas été correctement installé ou il est étranglé.	Contrôlez l'installation du tuyau d'arrivée d'eau.
	Il y a une coupure d'eau	Vérifiez votre alimentation en eau.
Levoyant du programme en cours et levoyant de la phase "sécchage" clignotent. L'appareil n'évacue pas l'eau.	L'évier est peut être bouché.	Eliminez ce qui bloque l'évier.
	Le tuyau d'évacuation n'a pas été correctement installé ou il est plié ou obstrué.	Contrôlez l'installation du tuyau d'évacuation.
	La rallonge du tuyau d'évacuation ne convient pas.
	Il n'y a pas d'entrée d'air à l'extrémité du tuyau de vidange.
Levoyant du programme en cours et les voyageurs des phases "lavage" et "sécchage" clignotent.	Le système de sécurité antidébordement s'est déclenché.	Fermez le robinet d'eau et faites appel au ServiceAprès Vente.

Après avoir effectué ces contrôles, faites démarrer le programme de lavage. Si les codes alarme réapparaissent, faites appel au Service Après Vente.

Pour d'autres combinaisons de codes alarmes visuelles non décrites dans le tableau ci-dessus, faites appel au Service Après Vente.

Symptômes	Cause possible	Solutions
L'appareil ne démarre pas	La porten'est pas bien fermée.	Fermez correctement la porte.
	L'appareil n'est pas correctement branché.	Branchez correctement la prise.
	Le fusible de l'installation de l'habitation ne fonctionne pas correctement.	Remplacez le fusible.
	Il y a une coupure de courant.	Vérifiez l'alimentation électrique de votre habitation.
	Le programme choisi n'a pas été sélectionné.	Vérifiez si le programme est correctement sélectionné.
	Le départ du programme n'a pas été commandé.	Vérifiez si la touche Marche/Arrêt est effectivement enclenchée.
	Pour les modèles de lave-vaisselle avec départ différé: Le départ différé n'a pas été programmé.	Si vous poulez faire démarcher immédiatement le programme de lavage, il faudra annuler le départ différé.
Sifflement pendant le lavage.	Ce sifflement n'est pas un sujeet de préoccupation.	Utilisez une autre marque de détergent.
L'appareil fait trop de bruit pendant le cycle de lavage.	Les pieces de vaisselle cognent entre elles.	Vérifiez le chargement de la vaisselle.
	Les bras de lavage touchent la vaisselle.	Vérifiez le chargement de la vaisselle.
La portes se ferme difficilement.	L'appareil n'est pas correctement installé.	Vérifiez que l'appareil est de niveau.

La vase n'est pas propre

• Le programme de lavage ne convient pas au type de salissure de la vaisselle.
• La vaisselle n'a pas été rangée correctement. Les paniers ne doivent jamais être surchargés.
• Les bras ne tournent pas parce qu'ils sont bloqués par de la vaisselle chargée incorrectement.
• Les filtres sont bouchés ou n'ont pas été mis en place correctement. Le détergent n'a pas été correctement dosé.
• En présence de taches de calcaire sur la vaisselle, le réservoir du sel est vide ou l'adoucisseur du lave-vaisselle n'est pas réglé correctement.
• Le tuyau de vidange n'a pas été monté correctement. Le bouchon du réservoir du sel n'est pas correctement fermé.
• Les trous des bras de lavage sont obstrués. Le produit de lavage est devenu dur ou est de mauvaise qualité.

La vase est mouillée et ne brille pas

• Le produit de rinçage n'a pas été utilisé.
• Le distributeur du produit de rinceage est vide.

Sur les verres et la vaisselle, se trouvent des rayures, des taches laiteuses ou des reflets bleuâtres

• Dosez une quantité inférieure de produit de rinçage.

Sur les verres et la vaisselle, se trouvent des auréoles laissées par les gouttes d'eau

• Dosez une quantité plus grande de produit de rinçage.
• Le détergent peut en être la cause. Contactez le fabricant du détergent.

Service après vente

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique «EN CAS D'ANOMALIE DE FONCTIONNEMENT». Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.

En cas d'intervention sur votre appareil, exigez du service après Vente les Pièces de Certifiées Constructeur.

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, Votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Plaque signalétique

En appelant un Service Après-Vente, indiquez-lui le type de défaut, le modèle (Mod.), le numéro de produit (PNC) et le numéro de série (S. N.) de l'appareil.

Ces indications figurent sur la plaque signalétique située sur le côté droit de la porte de votre lave-vaisselle.

Pour avoir ces nombres à portée de main, nous vous suggérons de les recopier ci-dessous.

Mod.:

PNC:

S. N.

Emplacement

Tous travaux électriques et hydrauliques nécessaires à l'installation de l'appareil ne seront confiés qu'à un électricien et un plombier qualifiés.

Enlevez tout emballage avant d'installer l'appareil.

Placez l'appareil, si possible, à proximité d'une arrivée d'eau (robinet) et d'une évacuation.

Encastrement de l'appareil

(sous évier ou plan de travail continu)

En retardant le plan de travail de l'appareil, vous pouvez encastrer celui-ci sous un évier ou sous un plan déjà existant, à condition que la niche corresponde aux dimensions du croquis.

Procedez comme suit:

• Pour retirer le plan de travail de l'appareil, enlevez les vis de fixation situées à l'arrière, puis poussez-le et égagez-le des butées avant en le levant.

Lors de l'encastrement de la machine, veillez à ce que les tuyaux d'arrivée d'eau ou de vidange ne soient pas pliés ou écrasés.

Encastrez l'appareil lorsque vous aurez effectué le réglage de la hauteur ainsi que la mise à niveau en agissant sur les pieds réglables.

Remarque!

Installez l'appareil de manière à ce qu'il soit facilement accessible en cas d'intervention.

Si le lave-vaisselle ne doit plus être dans un deuxième temps encastré, il faut réinstaller le plan de travail d'origine.

Le socle du lave-vaisselle n'est pas réglable.

La conception de votre lave-vaisselle ne permet pas l'encastrement d'une table de cuisson.

Mise à niveau

Une bonne mise à niveau est indispensable pour une parfaite fermeture et l'étanchéité de la porte.

Assurez-vous que la porte du lave-vaisselle se ferme correctement, sans frottements latéraux.

Dévissez ou vissez les pieds réglables, afin de mettre parfaitement l'appareil d'aplomb.

Raccordement d'eau

Ce lave-vaisse peut être alimenté en eau froide ou chaude jusqu'à 50°C max.

Nous vous conseillons néanmoins le raccordement à une arrivée d'eau froide.

Le lave-vaisseau est équipé d'une sécurité qui empêche le retrait de l'eau de lavage dans les tuyaux de l'eau potable ; elle répond aux exigences prévues par les normes de sécurité en vigueur en la matière.

Contrôlez que la pression de l'eau d'alimentation n'excède pas les valeurs indiquées dans les caractéristiques techniques. Votre société de distribution d'eau peut vous renseigner sur la pression de l'eau de votre région.

Evitez toute purge ou étranglement du tuyau qui pourrait empêcher ou ralentir le passage de l'eau.

Si l'appareil est branché à des conduites neuves ou n'ayant pas été utilisées depuis un certain temps, laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'acce e d'eau.

Vous éviterez ainsi que des dépôts de sable ou de rouille puissent obstruer le petit filtre placé dans le tuyau d'arrivée.

N'utilisez pas, pour le raccordement, des tuyaux déjà employés précédemment.

En cas de débordement ou de fuite d'eau:

Fermez immédiatement le robinet d'arrivée d'eau et débranchez l'appareil. - Contrôlez l'étanchéité des joints et des raccords. - Faites appel à votre service clientèle.

Tout raccordement sur une canalisation d'eau entraîne obligatoirement un risque de fuite, quelles que soient les précautions prises. Aussi, prenez pour règle de toujours fermer le robinet d'arrivée d'eau lorsque vous n'utilisez pas le lave-vaisselle.

Évacuation d'eau

L'extrémité du tuyau d'évacuation peut être branchée :

1. Au siphon de l'évier, en la fixant éventuellement avec un collier.
2. Accrochée au rebord de l'évier, en utilisant la crosse en plastique spéciale, prévue à cet effet.
3. À une évacuation murale pourvue d'une ventilation spéciale, ayant un diamètre intérieur d'au moins 4 cm.

Le branchement pour l'évacuation doit se couvrir à une hauteur comprise entre 30 cm (minimum) et 100 cm (maximum) du sol.

Le tuyau d'évacuation peut être orienté indifféremment vers la droite ou vers la gauche.

Evitez les piures et les étranglements du tuyau qui pourraient empêcher ou ralentir l'écoulement de l'eau.

Une éventuelle ballonge du tuyau d'évacuation ne devra pas être supérieure à 2 mètres et son diamètre intérieur devra être égal à celui du tuyau de l'appareil.

De même, les raccords utilisés pour le branchement doivent avoir un diamètre intérieur non inférieur à celui du tuyau d'évacuation.

La rallonge doit reposer au sol et ne monter à la verticale qu'à proximité du système de vidange.

Attention!

Nos appareils sont équipés d'une sécurité qui empêche le retard de l'eau usée à l'intérieur du lave-vaisselle.

Si le siphon d'évacuation de votre évier a une vanne de non-retard incorporée, cela peut empêcher l'évacuation correcte du lave-vaisselle.

Nous vous conseillons donc de l'enlever.

Raccordement électrique

Les caractéristiques relatives au raccordement électrique sont reportées sur la plaque signalétique, située sur le côté droit de la porte.

Avant de brancher l'appareil, assurez-vous que :

1. La tension du secteur indiquée sur la plaque signalétique correspond à la tension du secteur fournie sur le lieu de l'installation.
2. Le compteur et les fusibles peuvent supporter l'intensité absorbée par la machine compte tenu des autres appareils électriques branchés. Utilisez un socle de prise de courant importante avec une borne de mise à la terre, qui doit être obligatoirement raccordée conformément aux normes en vigueur. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple.

Le branchement devra être exécuté en respectant les normes en vigueur.

Pour isoler le lave-vaisse du secteur, débranchez la prise.

Attention!

La prise doit rester accessible même après l'installation de l'appareil.

En cas de besoin de remplacement du câble d'alimentation, adressez-vous à un service clientèle agréé.

Attention!

Notre responsabilité ne saurait être engagée, en cas d'accidents ou incidents provoqués par une mise à la terre inexistante ou défectueuse.

Informations pour essais comparatifs

L'essai en conformité avec EN 60704 doit être exécuté avec une charge standard complète et le programme comparatif (voir "Tableau des programmes").

L'essai en conformité avec EN 50242 doit être exécuté avec le réservoir du sel de l'adoucisseur et le distributeur de produit de rincage repliés, respectivement de sel régénérant et de produit de rincage, et avec le programme comparatif (voir "Tableau des programmes").

Chargement:	12 couverts standard
Sélecteur du produit de rinçage (type A): Sélecteur du produit de rinçage (type B):	position 4 (type III) position 5 (type III)
Dosage du détergent:	5g + 25g (type B)

Disposition panier supérieur

Disposition panier à couverts

Disposition panier inférieur

Disposition panier spécial porte-couteaux

Pour tenir nos engagements, nous écoutons les consommateurs

Le SERVICE CONSEIL CONSOMMATEURS ARTHUR MARTIN ELECTROLUX est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

Avant l'achat

Notre SERVICE CONSEIL CONSOMMATEURS répond avec clarté et précision à toutes vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des conseils pour vous aider dans votre choix en fonction de vos propres besoins.

Après l'achat

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du consommateur.

ABIENTOT

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

SERVICE CONSEIL CONSOMMATEURS ARTHUR MARTIN ELECTROLUX BP 50142 - 60307 SENLIS CEDEX

Tél. : [phone] - Fax : [phone]

E-MAIL: [e-mail]

Permanence téléphonique du lundi au vendredi de 8h30 à 18h00

Pour toute question technique :

Centre de Contact Consommateurs

BP 20139 - 60307 Senlis Cedex

Tél.: 08 90 71 CONSO (08 90 71 26 67) 0,15€ TTC/mn

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

ARTHUR MARTIN

Electrolux

Nous vous donnerons toujours plus.
