MODE D'EMPLOI UD7006 MARANTZ

FRANÇAIS Version simplifiée

Introduction Nous vous remercions d’avoir acquis cet appareil Marantz. Afin d’assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l’utilisateur avant d’utiliser l’appareil. Après l’avoir lu, conservez-le afin de pouvoir vous y reporter ultérieurement.

Version simplifiée (Guide de configuration abrégé)· · 4 Version basique······································································9

Version avancée· ··································································28 Connexions avancées··································································29 Connexion à un dispositif mémoire USB·····································29 Connexion au réseau···································································29 Raccordement de la télécommande············································31 Lecture (Utilisation avancée)······················································31 Écran du menu accueil································································31 Comment effectuer des réglages précis····································35 Plan du menu de l’interface graphique········································35 Fonctionnement du menu de l’interface graphique GUI··············36 Paramètres généraux··································································37 Paramètre vidéo··········································································40 Paramètre audio··········································································41 Informations système··································································42

Assurez-vous que les articles suivants sont fournis avec l’appareil.

q Mode d’emploi 1 w Cordon d’alimentation (longueur du cordon: environ 6,6 ft / 2,0 m) 1

e Câble audio et vidéo (longueur du cordon: environ 4,9 ft / 1,5 m) 1

r Télécommande (RC005UD) 1 t Câble de connexion de la télécommande (longueur du cordon: environ 3,3 ft / 1,0 m) 1

y Piles R03/AAA 2 u Carte de garantie (U.S.A) 1 i Carte de garantie (Canada) 1 w

Informations···········································································43 Nomenclature et fonctions·························································44 Panneau avant·············································································44 Affichage·····················································································44 Panneau arrière············································································45 Télécommande············································································46 Supports lisibles···········································································48 Supports lisibles··········································································48 Précautions d’emploi des supports·············································51 Autres informations·····································································52 À propos de la sortie audio des signaux numériques··················52 Renseignements relatifs aux marques commerciales·················53 Explication des termes································································54 Dépistage des pannes··································································56 Spécifications···············································································59

À propos de ce manuel nnTouches de commande

Les opérations décrites dans ce manuel reposent principalement sur l’utilisation des touches de la télécommande.

Ce symbole indique la page de référence à laquelle se trouvent les informations correspondantes.

REMARQUE Ce symbole signale des points pour rappeler des opérations ou des limitations fonctionnelles.

Ce symbole signale des informations supplémentaires et des conseils d’utilisation.

Notez que les illustrations présentées dans les présentes instructions peuvent être légèrement différentes de l’appareil réel aux fins de l’explication.

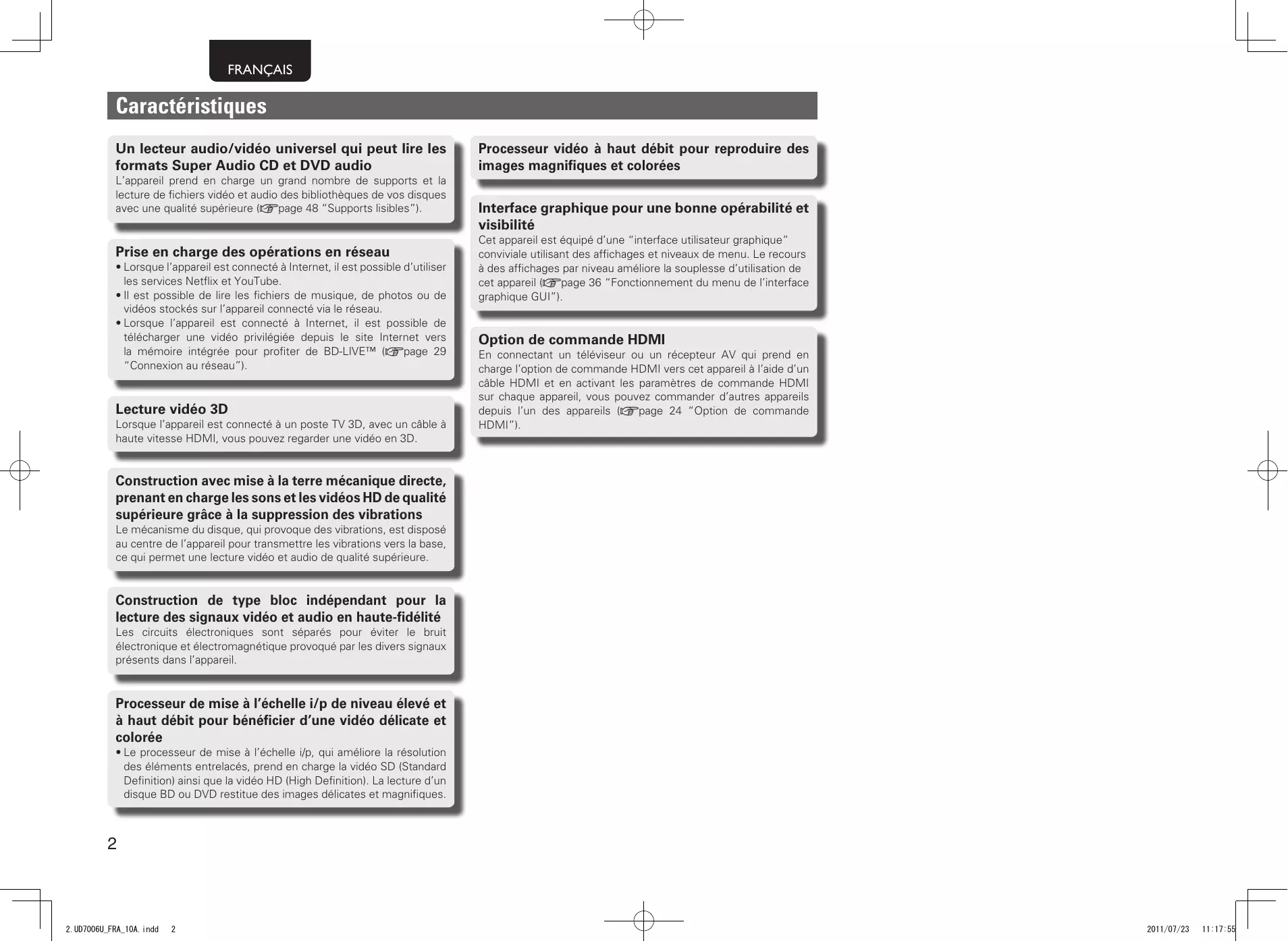

FRANÇAIS Caractéristiques Un lecteur audio/vidéo universel qui peut lire les formats Super Audio CD et DVD audio L’appareil prend en charge un grand nombre de supports et la lecture de fichiers vidéo et audio des bibliothèques de vos disques avec une qualité supérieure (vpage 48 “Supports lisibles”).

Prise en charge des opérations en réseau

• Lorsque l’appareil est connecté à Internet, il est possible d’utiliser les services Netflix et YouTube. • Il est possible de lire les fichiers de musique, de photos ou de vidéos stockés sur l’appareil connecté via le réseau. • Lorsque l’appareil est connecté à Internet, il est possible de télécharger une vidéo privilégiée depuis le site Internet vers la mémoire intégrée pour profiter de BD-LIVE™ (vpage 29 “Connexion au réseau”).

Lecture vidéo 3D Lorsque l’appareil est connecté à un poste TV 3D, avec un câble à haute vitesse HDMI, vous pouvez regarder une vidéo en 3D.

Processeur vidéo à haut débit pour reproduire des images magnifiques et colorées Interface graphique pour une bonne opérabilité et visibilité

Cet appareil est équipé d’une “interface utilisateur graphique” conviviale utilisant des affichages et niveaux de menu. Le recours à des affichages par niveau améliore la souplesse d’utilisation de cet appareil (vpage 36 “Fonctionnement du menu de l’interface graphique GUI”).

Option de commande HDMI En connectant un téléviseur ou un récepteur AV qui prend en charge l’option de commande HDMI vers cet appareil à l’aide d’un câble HDMI et en activant les paramètres de commande HDMI sur chaque appareil, vous pouvez commander d’autres appareils depuis l’un des appareils (vpage 24 “Option de commande HDMI”).

Construction avec mise à la terre mécanique directe, prenant en charge les sons et les vidéos HD de qualité supérieure grâce à la suppression des vibrations

Le mécanisme du disque, qui provoque des vibrations, est disposé au centre de l’appareil pour transmettre les vibrations vers la base, ce qui permet une lecture vidéo et audio de qualité supérieure.

Construction de type bloc indépendant pour la lecture des signaux vidéo et audio en haute-fidélité

Les circuits électroniques sont séparés pour éviter le bruit électronique et électromagnétique provoqué par les divers signaux présents dans l’appareil.

Processeur de mise à l’échelle i/p de niveau élevé et à haut débit pour bénéficier d’une vidéo délicate et colorée

• Le processeur de mise à l’échelle i/p, qui améliore la résolution des éléments entrelacés, prend en charge la vidéo SD (Standard Definition) ainsi que la vidéo HD (High Definition). La lecture d’un disque BD ou DVD restitue des images délicates et magnifiques.

FRANÇAIS Précautions relatives à la manipulation d’une vidéo 3D

• Avant d’allumer Contrôler encore une fois que tous les branchements sont bien faits et que les câbles de raccord ne présentent aucun problème.

Avant de visualiser des vidéos en 3D, veuillez consulter les manuels d’instructions et autres documents fournis avec votre téléviseur et vos lunettes compatibles 3D, ainsi que ce manuel, à propos des précautions à prendre.

• Certains circuits restent sous tension même lorsque l’appareil est mis en mode veille. En cas d’absence prolongée, débranchez le cordon d’alimentation de la prise murale.

• Ne regardez pas des vidéos en 3D si vous souffrez d’épilepsie ou de problèmes de cœur, si vous avez éprouvé des réactions de photosensibilité dans le passé, ou lorsque vous ne vous sentez pas bien. Ceci peut aggraver les symptômes.

• A propos de la condensation Si la différence de température entre l’intérieur de l’unité et la pièce est importante, de la condensation (buée) risque de se former sur les pièces internes, empêchant l’unité de fonctionner correctement. Dans ce cas, laissez l’unité hors tension au repos pendant une heure ou deux, jusqu’à ce que la différence de température diminue.

• Lorsque vous regardez des films en 3D, etc., veuillez prendre des pauses adéquates, après chaque film comme guide général. La visualisation prolongée de vidéos en 3D peut causer une fatigue visuelle. • Comme guide général, limitez la visualisation de vidéos en 3D aux enfants de six ou plus. Les enfants ne répondent pas à la fatigue et aux niveaux d’inconfort d’une manière graduelle, soit ils peuvent soudainement se sentir mal à l’aise. Lorsque des enfants regardent des vidéos en 3D, les parents devraient être particulièrement attentifs aux signes de fatigue visuelle. • Arrêtez de regarder des vidéos en 3D si vous voyez des images doubles ou si vous ne pouvez pas distinguer les effets 3D. Continuer de regarder des vidéos en 3D dans ces conditions peut causer une fatigue visuelle.

• Déplacement de l’appareil Veillez à retirer le disque, à éteindre l’appareil et à débrancher le cordon d’alimentation CA de la prise. Débranchez ensuite les câbles de raccord à d’autres appareils avant de déplacer le lecteur.

• Arrêtez de regarder des vidéos en 3D en cas de sensations anormales, de fatigue, ou de malaise. Continuer de regarder des vidéos en 3D dans ces conditions peut causer des problèmes de santé. Faites des pauses régulières.

• Nettoyage • Essuyez le boîtier et le panneau de contrôle à l’aide d’un tissu doux. • Suivez les instructions indiquées lors de l’utilisation de produits chimiques. • N’utilisez pas de benzène, de dissolvants pour peinture par exemple, ni d’insecticides car ceux-ci peuvent décolorer le matériel ou changer son apparence.

• Faites attention aux personnes et aux objets près de vous. Toucher quelque chose sans un sens de distance dû aux effets 3D, ou se déplacer soudainement en réponse aux images vidéo en 3D prises pour des objets réels peut causer des blessures ou des dommages aux personnes et aux objets qui vous entourent. Ne gardez pas des objets fragiles près de vous.

• Veillez à ce que le lieu d’installation soit suffisamment aéré Si l’appareil est laissé pendant des périodes de temps prolongées dans une pièce remplie de fumée de cigarettes ou autre, la surface du dispositif optique pourrait s’encrasser: dans ce cas, il ne sera plus en mesure de lire convenablement les signaux.

• Précautions relatives à l’utilisation de téléphones portables L’utilisation d’un téléphone portable à proximité de cet appareil peut entraîner des phénomènes de bruit. Si le cas se présente, déplacez le téléphone portable loin de l’appareil lorsque vous l’utilisez.

• Persistance de l’image (rodage de l’image) Ne laissez pas les images fixes du menu du disque, du menu de cet appareil, etc., affichées sur l’écran de la télévision pendant une période prolongée. Ceci risque de causer un phénomène de persistance de l’image (rodage de l’image).

Précautions relatives aux manipulations

• Portez vos lunettes ou vos verres de contact sous les lunettes 3D en cas de myopie, hypermétropie, anisométropie, ou astigmatisme. Regarder des vidéos en 3D sans porter des lunettes/lentilles de correction peut causer une fatigue visuelle ou des problèmes de vision. • Asseyez-vous à une distance appropriée de l’écran lorsque vous regardez des vidéos en 3D. S’asseoir trop près de l’écran peut causer une fatigue visuelle ou des problèmes de vision. Asseyez-vous à la distance recommandée dans le manuel d’instructions de votre téléviseur.

FRANÇAIS Simple version

Version simplifiée (Guide de configuration abrégé)

Cette section décrit brièvement les procédures à effectuer, depuis la connexion de cet appareil à un téléviseur ou un récepteur AV, à l’aide d’un câble HDMI, jusqu’au démarrage de la lecture après le déballage. n Avant de brancher l’appareil, mettez tous les appareils hors tension. n En ce qui concerne le fonctionnement de chacun des appareils connectés, reportez-vous aux manuels d’utilisation correspondants.

Connectez cet appareil et un téléviseur ou un récepteur AV en utilisant un câble HDMI.

Mise sous tension (vpage 6)

Lecture de disques (vpage 8)

Appuyez sur MODE pour régler le signal audio.

Profitez des disques Blu-ray et des DVD.

Cette section décrit deux méthodes pour connecter cet appareil et un téléviseur, en effectuant une connexion directe ou via un récepteur AV. Utilisez la méthode appropriée selon le téléviseur à utiliser. Pour la connexion, utilisez un câble HDMI (vendu séparément).

Récepteur AV et téléviseur

Cette méthode est utilisée pour connecter directement l’appareil et un téléviseur.

Cette méthode est utilisée pour connecter l’appareil à un récepteur AV.

Récepteur AV FL FR SW C Câble HDMI (vendus séparément)

Câble HDMI (vendus séparément)

2.UD7006U_FRA_10A.indd

• Si le dispositif à connecter à l’appareil ne prend pas en charge la connexion HDMI, voir “Connexions de base” (vpage 10), et effectuez les connexions selon les conditions. • Utilisez uniquement des câbles HDMI (Interface multimédia haute définition) portant le logo HDMI (produit HDMI authentique). L’utilisation de câbles ne portant pas le logo HDMI (produit HDMI non authentique) peut altérer la lecture. • Lors de la lecture d’images aux couleurs intenses ou d’une définition de 1080p par exemple, nous recommandons l’utilisation d’un câble HDMI à haut débit qui améliorera davantage la qualité de la lecture.

SBR Enceinte avant (G) Enceinte avant (D) Enceinte centrale Subwoofer Enceinte surround (G) Enceinte surround (D) Enceinte surround arrière (G) Enceinte surround arrière (D)

1 Allumez le téléviseur et le récepteur AV.

Cordon d’alimentation Raccordez le cordon d’alimentation fourni à l’appareil, puis branchez-le sur une prise CA.

2 Réglez le téléviseur et la source du récepteur AV sur l’entrée de l’appareil. 3 Appuyez sur POWER pour allumer l’appareil. • Le voyant d’alimentation clignote en rouge et l’appareil s’allume. • Puis le voyant d’alimentation est éteint.

Cordon d’alimentation (fourni)

REMARQUE • Bien insérer les prises CA. Des connexions incomplètes risquent de générer du bruit. • Ne pas brancher le cordon d’alimentation avant d’avoir terminé toutes les connexions. • Ne pas mêler les cordons d’alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit.

• Le message “LOADING” apparaît sur l’affichage et les informations sur le disque sont lues. • Le message “NO DISC” s’affiche si aucun disque n’est inséré.

Avant d’utiliser une télécommande, insérez les piles (vpage 47 “Insertion des piles”).

Un format audio enregistré sur un disque Blu-ray Disc est un format audio HD (audio haute définition), tel que Dolby TrueHD, Dolby Digital Plus, DTS-HD, etc. Pour la lecture du signal audio d’un format audio HD, le récepteur AV sur lequel l’appareil doit être connecté doit prendre en charge la lecture audio HD. Cette section décrit le réglage de la sortie audio en fonction du récepteur AV à connecter, la sortie du format audio en l’état ou sa conversion en audio numérique normal. Le tiroir s’ouvre.

Affiche un menu des éléments qui peuvent être réglés.

BD MV Sortie audio HD PIP Version simplifiée

3 Réglages audio (Configuration audio HD)

Sortie audio HD Arrêt Arrêt Arrêt

A Arrêt HDMI/Composantes Mode audio Blu-ray

u i pour sélectionner “Mode audio Blu-ray”, puis appuyez sur ENTER 5 ouUtilisez sur p. Utilisez u i pour sélectionner “Sortie audio HD” ou “Sortie audio Mix”, puis 6 appuyez sur ENTER.

Pour écouter un disque BD avec une qualité audio élevée

2 Placez le disque sur le tiroir, l’étiquette vers le haut.

Réglez “Mode audio Blu-ray” sur “Sortie audio HD”. • L’appareil reproduit le son audio HD d’un disque BD.

Le tiroir se ferme, et la lecture du disque commence. • Seule la piste principale du son audio HD est reproduite. • Avant de connecter l’appareil à un récepteur AV, vérifiez que le récepteur prend en charge la lecture audio HD. Dans le cas contraire, l’appareil reproduit le signal converti en format LPCM de la borne de sortie HDMI. Le son audio HD n’est pas reproduit.

Pour écouter le son sub-audio d’un disque BD (audio interactif ou audio secondaire)

Les spécifications audio interactif ou audio secondaire diffèrent selon les disques Blu-ray. Pour plus de détails, consultez la documentation fournie avec le disque Blu-ray.

REMARQUE • Ne poussez pas le tiroir avec la main. Cela pourrait endommager le lecteur. • Certains disques requièrent un appui sur 1 pour démarrer la lecture. Dans ce cas, appuyez sur 1 pour démarrer la lecture.

Réglez “Mode audio Blu-ray” sur “Sortie audio Mix”. • Lorsque l’appareil lit un disque BD, le son audio HD du disque est converti en format audio numérique normal.

Réglage de l’audio pendant la lecture.

4 Lecture de disques sur TOP MENU ou sur MENU. 1 LeAppuyez menu stocké sur le disque s’affiche. le titre ou le chapitre à lire dans le menu 2 Sélectionnez principal de lecture.

Mettre l’appareil en veille

Appuyez sur POWER sur la télécommande, ou sur ON/STANDBY sur l’appareil. • Le voyant d’alimentation en rouge. Le voyant s’allume ensuite en rouge puis l’appareil s’éteint.

n Menu Pop up Lorsque “Mode allumage auto” est sur “Marche” (vpage 37), les états suivants sont maintenus pendant environ 30 minutes, puis l’alimentation passe automatiquement en veille. • Disque non chargé • La lecture s’est arrêtée • Arrêté à cause de la fonction de reprise

REMARQUE En mode veille, l’appareil consomme un peu de courant. Pour couper complètement le courant, débranchez le cordon d’alimentation de la prise murale.

FRANÇAIS Version basique Cette section décrit les opérations qui vous permettent de profiter de la vidéo et de l’audio sur un disque.

nnReportez-vous aux pages indiquées ci-dessous pour savoir comment connecter les appareils externes et lire les différents supports. Audio et Vidéo

• Raccordez cet appareil comme indiqué avant de l’utiliser. Effectuez les raccordements en fonction du type d’appareil à raccorder. • Certains réglages peuvent être nécessaires sur cet appareil en fonction de la méthode de connexion. Référez-vous à chaque connexion pour plus de détails. • Sélectionnez les câbles (vendus séparément) en fonction des composants à connecter.

AUDIO FRONT L L L R R R SUBWOOFER CENTER REMARQUE SURROUND

• Ne pas brancher le cordon d’alimentation avant d’avoir terminé toutes les connexions. • Lorsque vous effectuez les connexions, reportez-vous également au mode d’emploi des autres composants que vous souhaitez connecter. • Veillez à connecter correctement les mêmes canaux (gauche avec gauche, droit avec droit). • Ne pas mêler les cordons d’alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit.

L L L R R R SURROUND BACK L L L R R R VIDEO L L R R VIDEO IN Connexion d’un récepteur AV Pour une connexion à l’aide d’un câble HDMI, voir “Connexion” (vpage 5). Cette section décrit les connexions n’utilisant pas de câble HDMI.

Connexion à un récepteur AV avec une prise d’entrée audio multicanaux analogique • Cette connexion est recommandée lorsque les spécifications d’un récepteur AV connecté à l’appareil sont les suivantes : • Non prise en charge de l’entrée HDMI • Entrée audio (coaxiale) numérique non prise en charge • Cette connexion permet le décodage du signal de lecture de l’audio HD d’un disque Blu-ray Disc en un signal multi-canaux analogique avec cet appareil et la lecture de tous les canaux du disque, y compris les signaux des canaux arrières du son ambiophonique, avec une haute fidélité.

Câbles utilisés pour les connexions

COMPONENT VIDEO IN Y PB PR Dans le cas d’une connexion de canal 5.1, vous n’avez pas besoin de brancher les prises SBR/SBL. Réglez “Réglage du haut-parleur” – “Configuration” sur “5.1ch” (vpage 42).

Câbles audio et vidéo Câbles audio et vidéo

Câble audio Câble audio (center,subwoofer) (vendus séparément) Câble vidéo Câble vidéo composante (vendus séparément)

(Vert) (Bleu) (Rouge)

FRANÇAIS Connexion à un récepteur AV avec une prise d’entrée audio 2-canaux analogique • Cette connexion est recommandée lorsque les spécifications d’un récepteur AV connecté à l’appareil sont les suivantes : • Non prise en charge de l’entrée HDMI • Entrée audio (coaxiale) numérique non prise en charge • Sélectionnez la prise à utiliser et branchez l’appareil.

Récepteur AV AUDIO L L L R R R Version basique

VIDEO Câbles utilisés pour les connexions

VIDEO IN Câbles audio et vidéo Câble audio et vidéo (fourni)

Connexion d’un récepteur AV COMPONENT VIDEO IN Y PB PR Câble vidéo Câble vidéo composante (vendus séparément)

(Vert) (Bleu) (Rouge)

Version avancée Informations

FRANÇAIS Connexion d’un récepteur AV Connexion à un récepteur AV avec une prise d’entrée audio numérique

• Cette connexion est recommandée lorsque les spécifications d’un récepteur AV connecté à l’appareil sont les suivantes : • Non prise en charge de l’entrée HDMI • Entrée audio (coaxiale) numérique prise en charge • Cette connexion permet la lecture fidèle d’un disque qui prend en charge la sortie canal 5.1. • Sélectionnez la prise à utiliser et branchez l’appareil.

AUDIO COAXIAL IN Câbles utilisés pour les connexions

COMPONENT VIDEO IN Câbles audio et vidéo Câble audio et vidéo (fourni)

L R VIDEO IN Câble audio Câble numérique coaxial (vendus séparément)

Câble vidéo Câble vidéo composante (vendus séparément)

(Vert) (Bleu) (Rouge)

Lors de la lecture du signal audio Dolby Digital Plus/Dolby TrueHD/DTS-HD enregistré sur un disque BD, cet appareil sort le flux binaire Dolby Digital ou DTS par sa prise de sortie audio numérique.

REMARQUE • Les signaux audio Dolby TrueHD/Dolby Digital Plus/DTS-HD ne sont pas transmis avec cette connexion. Pour sortir les signaux audio Dolby TrueHD/Dolby Digital Plus/DTS-HD, utilisez la connexion HDMI (vpage 5). • Le signal DSD du Super Audio CD ne peut être transmis. Pendant la lecteur de couche CD, le signal PCM linéaire 44,1 kHz/16 bits est aussi transmis. • Évitez les sorties de signaux audio DTS vers un amplificateur AV qui ne prend pas en charge l’application DTS. La lecture d’un disque BD/DVD avec un contenu DTS enregistré peut produire des bruits et même endommager les enceintes.

FRANÇAIS Câbles utilisés pour les connexions Câbles audio et vidéo

nn Lorsque l’appareil est connecté à la prise d’entrée composante vidéo du téléviseur

Câble HDMI (vendus séparément) (Blanc)

R R Appuyez sur RESOLUTION en fonction de la résolution du téléviseur connecté (vpage 25).

• La sortie composante vidéo de cet appareil prend en charge les sorties 480i/576i/480p/576p/720p/1080i. • Les images ne seront pas projetées normalement si la résolution du téléviseur et la résolution de la sortie de cet appareil ne correspondent pas. • La sortie de DVD protégés par droits d’auteur se fait en 480i/576i ou en 480p/576p.

Câble vidéo Câble vidéo composante (vendus séparément)

(Vert) (Bleu) (Rouge)

nn Connexion à un appareil équipé d’un connecteur DVI-D R L R L Utilisez un câble de conversion HDMI DVI-D. • Le signal audio n’est pas sorti. Effectuez les connexions audio appropriées pour vos appareils. • Le signal vidéo sera en format RGB. • Vous ne pouvez pas avoir une sortie vers un DVI-D qui ne prend pas en charge le système HDCP (système de protection des contenus numériques en haute définition). • La vidéo peut ne pas être lue, ceci est fonction de la combinaison des appareils.

HDMI IN Version basique

Câble audio et vidéo (fourni)

REMARQUE • Ne connectez pas la sortie vidéo de l’appareil via un VCR (magnétoscope). Certains médias contiennent des signaux interdisant la copie, qui ont un effet négatif sur l’image à l’écran. • L’appareil peut lire les disques NTSC et PAL.

Connexion à un téléviseur • Cette connexion sert à connecter directement à l’appareil et un téléviseur. • Vérifiez les prises audio et vidéo du téléviseur et effectuez le branchement sur l’une de ces prises.

FRANÇAIS Connexion à un amplificateur audio à 2 canaux Cette connexion sert à la lecture du signal audio de cet appareil, en utilisant un appareil audio à 2 canaux. Raccordez aux prises de sortie audio 2 canaux ou aux prises de sortie audio 7.1 de cet appareil.

Pour les logiciels enregistrés en multi-canal, les signaux analogiques qui ont été mixés dans deux-canaux sont transmis.

Connexion à un appareil avec des prises d’entrée audio 2 canaux analogiques (7.1ch Audio OUT) Si les prises de sortie audio 7.1ch doivent être utilisées comme les prises de sortie 2 canaux, effectuez cette connexion. Amplificateur

AUDIO Câbles utilisés pour les connexions

AUDIO IN Câbles audio et vidéo Câble audio et vidéo (fourni)

AUDIO AUDIO IN L L L R R R Après avoir réalisé la connexion, effectuez les réglages pour la sortie du signal audio 2 canaux par les prises 7.1ch Audio Output. Réglez “Réglage du haut-parleur” – “Configuration” sur “2.1ch” (vpage 42).

FRANÇAIS Version simplifiée

Connexion à un appareil d’enregistrement numérique Cette connexion sert pour l’enregistrement du signal audio provenant de cet appareil, en utilisant un appareil audio équipé de prises d’entrée audio numérique coaxiales.

Câbles utilisés pour les connexions Câble audio Câble numérique coaxial (vendus séparément)

AUDIO COAXIAL IN Version avancée

Lorsque le signal audio multi-canaux doit être converti en audio 2 canaux, changez le réglage pour une sortie numérique coaxiale connectée en PCM à partir du flux binaire, puis effectuez le réglage du taux d’échantillonnage pour la sortie audio numérique, en fonction de l’appareil (vpage 41 “Réduction”).

REMARQUE En cas de lecture d’un BD/DVD ou de tout autre média avec une configuration incorrecte, un bruit assourdissant se produit qui peut endommager les enceintes.

FRANÇAIS Lecture (Version basique) Cette section décrit l’écran d’affichage pour chaque support et les procédures pour la lecture. Les icônes indiquent la catégorie de contenu applicable à chaque opération.

Vidéo : Disque Blu-ray, DVD-Vidéo, DivX plus HD, MPEG, AVI, WMV, AVCHD Audio : Super Audio CD, CD, DVD-Audio, MP3,

WMA, AAC, LPCM Photo : JPEG A propos de la lecture des informations Appuyez sur DISPLAY pour afficher la barre d’information ou l’affichage Lecteur média. • Pour supprimer l’affichage, appuyez sur DISPLAY jusqu’à ce qu’il s’efface. • Le contenu affiché peut être différent selon le média lu. Les informations affichées pendant la lecture sont aussi différentes.

Affichage de la barre d’information

Affichage Lecteur média

Cet écran s’affiche lorsque des données vidéo, telles que celles qui se trouvent sur un disque Blu-ray, un DVD-Vidéo, etc., sont lues.

Cet écran s’affiche lors de la lecture de données audio.

REMARQUE (signe d’interdiction) peut s’afficher en haut à droite de l’écran TV pendant le fonctionnement. Cela signifie que le fonctionnement est interdit. • Selon le disque, certaines opérations peuvent ne pas être décrites dans ce manuel. Vérifiez chaque manuel de propriétaire de disque pour plus d’informations. • Pendant la lecture d’un disque à double couche, les images peuvent s’arrêter momentanément. Cela se produit quand la première couche passe à la seconde. Il ne s’agit pas d’une défaillance.

• Lecture (1) • Stop (2) • Pause (3) • Saut arrière (8) / Saut avant (9) • Retour rapide (6) / Avance rapide (7) • Retour lent (0 2) / Avance lente (2 1)

Les icônes indiquent la catégorie de contenu applicable à chaque opération.

Opérations possibles pendant la lecture (vpage 20)

w Affichage du format vidéo e Affichage Titre / Groupe r Affichage Chapitre / Plage t Affichage Heure

q Lecture des informations • Lecture (1) • Stop (2) • Pause (3) • Saut arrière (8) / Saut avant (9) • Retour rapide (6) / Avance rapide (7) • Retour lent (0 2) / Avance lente (2 1)

• Titre écoulé / Durée restante • Chapitre écoulé / Durée restante • Groupe écoulé / Durée restante • Plage écoulée / Durée restante

w Information sur le support

y Affichage du format audio u Affichage du signal de sortie HDMI (Lorsque le périphérique HDMI connecté)

• Type • Durée totale • Titre • Artiste • Album • Genre • Pochette Pour les détails des supports correspondant à chaque icône, voir “Supports lisibles” (vpage 48).

FRANÇAIS Appuyez sur POWER pour 1 allumer l’appareil. sur la touche USB/DISC 2 Appuyez de l’appareil pour sélectionner

• Langue du sous-titrage • Langue audio • Format audio, etc.

GExempleH n Menu Disque

• Le support change à chaque appui sur SOUND MODE pendant 2 secondes. Multi Audio

BD Super Audio CD Audio

Disc Menus Subtitle Audio Setup Angle Sub Story

“Couche BD” ou 4 Sélectionnez

“Couche DVD” pour SOUND Top Menu

disque BD hybride (vpage 50).

BD Lit la couche BD du disque BD hybride.

DVD Lit la couche DVD du disque BD hybride.

Top menu Chapter 2 Chapter 3

• Le réglage ci-dessus n’est nécessaire que pour les disques hybrides BD.

MODE pour la lecture d’un

n Lecture en pause (vpage 20) n Lecture après arrêt (vpage 20) n Avance vers le chapitre/plage/fichier que vous souhaitez afficher (vpage 20) n Avance rapide/retour rapide (vpage 20) n Recherche de sections spécifiques en utilisant les modes de recherche (vpage 21) n Mémorisation des points que vous souhaitez relire (Repère) (vpage 21) n Lecture en mode répétition (lecture répétée) (vpage 22) n Lecture en mode répétition entre les points spécifiés (répétition A-B) (vpage 22) n Lecture des images en mode image par image (vpage 22) n Lecture Avance ralentie/Retour ralenti (vpage 22) n Basculement du signal audio principal (vpage 22) n Changement du sous-titre principal (vpage 23) n Changement d’angle (vpage 23)

Sélectionnez “BD” avec SOUND 3 MODE .

Effectuer les réglages indiqués ci-dessous sur le menu du disque.

Lecture de BD et DVD-Vidéo

Sélectionnez la couche du disque avant d’insérer le disque.

5 6 Appuyez sur 1 . la lecture d’un DVD-Vidéo, appuyez sur 7 Pendant TOP MENU ou sur POP UP MENU pour afficher le

Appuyez sur 5 pour ouvrir/fermer le tiroir.

La lecture commence.

• Si le menu continue, appuyez sur uio p pour passer à la partie suivante. • Pour la lecture BD, selon le disque, vous pouvez sélectionner le titre et le chapitre dans le menu pop up.

Les icônes indiquent la catégorie de contenu applicable à chaque opération.

2.UD7006U_FRA_10A.indd

Pour les détails des supports correspondant à chaque icône, voir “Supports lisibles” (vpage 48).

FRANÇAIS Lecture de BD et DVD-Vidéo

Lecture vidéo BD compatible avec incrustation d’image

Profitez de BD-LIVE™

Avec un disque compatible avec l’incrustation d’image, en plus de la vidéo principale enregistrée sur le disque, vous pouvez lire les commentaires du réalisateur de la vidéo et simultanément une autre histoire, ainsi qu’une autre vidéo comme une vue sous un autre angle (vidéo secondaire).

1 que la connexion et les réglages pour 2 Vérifiez accéder à Internet sont terminés (vpage 38 “Test de

Sélectionnez “Internal” dans “Gestion data Blu-ray” – “Mémoire BD-Live” (vpage 37).

Vidéo principale (vidéo principale) Sous-vidéo (vidéo secondaire)

GExempleH Incrustation d’image

1 Appuyez sur MODE (vpage 27). Utilisez ui pour sélectionner 2 “Secondary Video” puis appuyez sur ENTER ou p.

Utilisez ui pour sélectionner la vidéo secondaire souhaitée. Arrêt Arrêt

Si l’appareil est connecté à l’environnement Internet, vous pouvez profiter de la fonction BD-LIVE™, en utilisant un disque qui prend en charge BD-LIVE™. Pour les détails des fonctions BD-LIVE™ et des opérations compatibles avec ce format, voir les informations qui s’affichent à l’écran après insertion d’un disque BD-LIVE™.

2/X X/X N’affiche pas la vidéo secondaire.

1/X Affiche la première vidéo secondaire.

2/X Affiche la seconde vidéo secondaire.

X/X Affiche la Xème vidéo secondaire.

Appuyez sur POWER pour 1 allumer l’appareil. sur la touche USB/DISC 2 deAppuyez l’appareil pour sélectionner “DISC MODE”.

“Multi” avec 3 Sélectionnez SOUND MODE. • Le support change à chaque appui sur SOUND MODE pendant 2 secondes. Multi

3 la zone et la couche de lecture avec 4 Sélectionnez “BD-LIVE™” dans le menu du disque. 4 Sélectionnez SOUND MODE (vpage 50). Insérez un disque prenant en charge BD-LIVE™ dans l’appareil.

• Lorsque BD-LIVE™ est utilisé, les contenus téléchargés sont stockés dans la mémoire intégrée de l’appareil. • L’unité possède une mémoire intégrée. Si la capacité de mémoire utilisée pour BD-LIVE™ risque de dépasser la capacité restante de la mémoire intégrée, il est recommandé d’utiliser un dispositif mémoire USB de 1 GB ou plus. • Selon votre environnement réseau, la connexion au réseau peut prendre un certain temps ou ne pas être possible.

• “X” correspond au nombre de vidéos secondaires enregistrées. Il peut être différent selon le disque.

Lecture de Super Audio CD Dispositifs mémoire USB (vpage 29, 48)

• Pour utiliser un dispositif mémoire USB, réglez “Gestion data Bluray” – “Mémoire BD-Live” sur “Externe” (vpage 37). • Le dispositif mémoire doit avoir été initialisé (vpage 37 “Gestion data Blu-ray” – “Informations sur les données BD”). • Insérez ou retirez un périphérique mémoire USB lorsque l’appareil est éteint (en mode veille). Si vous insérez un périphérique mémoire USB lorsque l’appareil est allumé, le périphérique peut n’être pas accessible.

CD Lecture de la couche CD.

REMARQUE Sélectionnez la couche du disque avant d’insérer le disque.

5 Insérez un disque. 6 Appuyez sur 1 .

Appuyez sur 5 pour ouvrir/fermer le tiroir. La lecture de la zone et de la couche sélectionnée commence.

• Pour lire pour lire un disque en mode multi-canal, connectez l’appareil à un récepteur AV à l’aide d’un câble HDMI. • La zone/couche sélectionnée sur SOUND MODE reste en mémoire même une fois hors tension.

• Pour l’utilisation de l’incrustation d’image, certains disques BD nécessitent une mémoire intégrée ou une mémoire externe. • L’unité possède une mémoire intégrée. Si la capacité de mémoire utilisée pour Bonus View risque de dépasser la capacité restante de la mémoire intégrée, il est recommandé d’utiliser un dispositif mémoire USB de 1 GB ou plus. • La méthode de lecture, etc., est déterminée par le disque et varie selon les disques. reportez-vous au mode d’emploi du disque concerné.

Les icônes indiquent la catégorie de contenu applicable à chaque opération.

Pour les détails des supports correspondant à chaque icône, voir “Supports lisibles” (vpage 48).

“Audio” avec 3 Sélectionnez SOUND MODE.

Si vous saisissez un mot de passe erroné

• Le support change à chaque appui sur SOUND MODE pendant 2 secondes.

Sélectionnez de nouveau le groupe d’incrustation d’images et entrez le bon mot de passe.

Les disques DVD-Audio peuvent avoir un groupe d’incrustation d’image dont la lecture peut être lancée après la saisie d’un mot de passe.

nnSélection d’images fixes

Lorsque un DVD-Audio renferme des images fixes, vous pouvez choisir à l’image à afficher.

Sélectionnez la partie de lecture avec SOUND MODE (vpage 50).

Lecture de la partie audio.

Lecture de la partie vidéo.

3 Insérez un disque. 4 Appuyez sur 1 .

Sélectionnez la couche du disque avant d’insérer le disque.

Appuyez sur 5 pour ouvrir/fermer le tiroir.

5 Insérez un disque. 6 Appuyez sur 1 .

Appuyez sur 5 pour ouvrir/fermer le tiroir.

La lecture commence.

La lecture de la partie sélectionnée commence.

Appuyez sur PAGE pendant la lecture.

L’image fixe suivante s’affiche.

nn Lecture en pause (vpage 20) nn Lecture après arrêt (vpage 20) nn Avance vers le chapitre/plage/fichier que vous souhaitez afficher (vpage 20) nn Avance rapide/retour rapide (vpage 20) nn Recherche de sections spécifiques en utilisant les modes de recherche (vpage 21) nn Lecture en mode répétition (lecture répétée) (vpage 22) nn Lecture en mode répétition entre les points spécifiés (répétition A-B) (vpage 22) nn Basculement du signal audio principal (vpage 22) nn Lecture dans n’importe quel ordre (lecture aléatoire) (vpage 23) nn Lecture dans votre ordre préféré (programme) (vpage 23)

Pour les détails des supports correspondant à chaque icône, voir “Supports lisibles” (vpage 48).

nn Lecture en pause (vpage 20) nn Lecture après arrêt (vpage 20) nn Avance vers le chapitre/plage/fichier que vous souhaitez afficher (vpage 20) nn Avance rapide/retour rapide (vpage 20) nn Recherche de sections spécifiques en utilisant les modes de recherche (vpage 21) nn Lecture en mode répétition (lecture répétée) (vpage 22) nn Lecture en mode répétition entre les points spécifiés (répétition A-B) (vpage 22) nn Basculement du signal audio principal (vpage 22) nn Lecture dans n’importe quel ordre (lecture aléatoire) (vpage 23) nn Lecture dans votre ordre préféré (programme) (vpage 23)

nnLecture du groupe d’incrustation d’images

Appuyez sur POWER pour 1 allumer l’appareil. sur la touche USB/DISC 2 Appuyez de l’appareil pour sélectionner

Appuyez sur POWER pour 1 allumer l’appareil. sur la touche USB/DISC 2 deAppuyez l’appareil pour sélectionner

Les icônes indiquent la catégorie de contenu applicable à chaque opération.

nn Lecture en pause (vpage 20) nn Lecture après arrêt (vpage 20) nn Avance vers le chapitre/plage/fichier que vous souhaitez afficher (vpage 20) nn Avance rapide/retour rapide (vpage 20) nn Recherche de sections spécifiques en utilisant les modes de recherche (vpage 21) nn Lecture en mode répétition (lecture répétée) (vpage 22) nn Lecture en mode répétition entre les points spécifiés (répétition A-B) (vpage 22) nn Basculement du signal audio principal (vpage 22) nn Lecture dans n’importe quel ordre (lecture aléatoire) (vpage 23) nn Lecture dans votre ordre préféré (programme) (vpage 23)

FRANÇAIS Opérations possibles pendant la lecture Cette section décrit les opérations activées pendant la lecture de chaque support. Les icônes indiquent la catégorie de contenu applicable à chaque opération.

Vidéo : Disque Blu-ray, DVD-Vidéo, DivX plus HD, MPEG, AVI, WMV, AVCHD Audio : Super Audio CD, CD, DVD-Audio, MP3,

WMA, AAC, LPCM Photo : JPEG Avance vers le chapitre/ plage/fichier que vous souhaitez afficher

Lecture en pause Appuyez sur 3 pendant la lecture. Le témoin 3 s’éclaire sur l’écran.

Pendant la lecture appuyez sur 8 ou sur 9.

• Reprenez la lecture normale en appuyant sur 1.

8 La lecture commence à partir du début du chapitre/plage/fichier à lire. 9 La lecture commence à partir du début du chapitre/plage/fichier.

Lecture après arrêt Appuyez sur 2 pendant la lecture.

Lecture (Version basique) (vpage 16)

• Continuez en appuyant et en avançant vers le chapitre/plage/fichier avec simplement le temps sélectionné.

La lecture s’arrête.

n Lecture en pause (vpage 20) n Lecture après arrêt (vpage 20) n Avance vers le chapitre/plage/fichier que vous souhaitez afficher (vpage 20) n Avance rapide/retour rapide (vpage 20) n Recherche de sections spécifiques en utilisant les modes de recherche (vpage 21) n Mémorisation des points que vous souhaitez relire (Repère) (vpage 21) n Lecture en mode répétition (lecture répétée) (vpage 22) n Lecture en mode répétition entre les points spécifiés (répétition A-B) (vpage 22) n Lecture des images en mode image par image (vpage 22) n Lecture Avance ralentie/Retour ralenti (vpage 22) n Basculement du signal audio principal (vpage 22) n Changement du sous-titre principal (vpage 23) n Changement d’angle (vpage 23) n Lecture dans n’importe quel ordre (lecture aléatoire) (vpage 23) n Lecture dans votre ordre préféré (programme) (vpage 23)

REMARQUE Option de reprise

Sauter le début du titre ou du groupe peut ne pas être possible selon le disque.

Quand la lecture est arrêtée, la position Stop est mémorisée. • Le témoin 1 clignote sur l’écran. Pour la lecture de données à partir de cette position, appuyez sur 1.

Avance rapide/retour rapide Pendant la lecture appuyez sur 6 ou sur 7.

Pour annuler la fonction de reprise

• La vitesse de l’avance rapide/du retour rapide change selon la séquence x1, x2, x3, x4, x5, et vitesse normale à chaque appui sur la touche. • La vitesse varie en fonction du disque et du fichier. • Reprenez la lecture normale en appuyant sur 1.

Effectuez une des opérations suivantes. • Appuyez sur 2 pendant l’arrêt. • Ouvrez le tiroir du disque. • Changez le mode de lecture du média avec HOME.

• L’option de reprise ne fonctionne pas avec la lecture du menu ou un disque compatible BD-J (Blu-ray Disc Java). • L’option de reprise est annulée en débranchant l’appareil et quand l’appareil est en mode veille. • L’option de reprise ne fonctionne pas selon le disque.

• Vous ne pouvez pas effectuer une recherche avant ou un retour rapide à travers les fichiers ou les pistes pendant la lecture programmée ou la lecture aléatoire. • L’avance rapide/retour rapide peut être désactivé sur certains fichiers DivX®. • Il n’y a pas de son pendant l’avance rapide/retour rapide d’un BD ou DVD.

Réglages de base (vpage 24)

Les icônes indiquent la catégorie de contenu applicable à chaque opération.

Pour les détails des supports correspondant à chaque icône, voir “Supports lisibles” (vpage 48).

FRANÇAIS Recherche de sections spécifiques en utilisant les modes de recherche

Mémorisation des points que vous souhaitez relire (Repère)

d’entrée ou configuration 3 Recherche de la barre de recherche.

Recherche d’un point spécifié une fois l’entrée définie.

sur SEARCH pour 1 Appuyez sélectionner une recherche.

Vous pouvez associer un repère à un point que vous souhaitez voir ou entendre de nouveau. La lecture commence ainsi à partir de ce point.

sur SEARCH pour 1 Appuyez sélectionner une recherche de

0 – 9, +10······························ Numéro d’entrée ui············································· Sélectionner ENTER················································· Lecture CLEAR·················································· Effacer

La barre de recherche Repère s’affiche en haut de l’écran.

• Pour changer le mode de recherche, appuyez sur la touche. Recherche

le curseur bleu dans la partie supérieure de 2 Déplacez l’écran vers le mode à rechercher, à l’aide des o p, puis appuyez sur ENTER.

Recherche de titre/groupe/plage Recherche de chapitre/plage • Saisissez le temps, avec les touches numérotées ou o p, puis appuyez sur ENTER. • La lecture de la partie désignée commence. Affichage de la recherche de titre/de durée de chapitre

Les icônes indiquent la catégorie de contenu applicable à chaque opération.

2.UD7006U_FRA_10A.indd

GRecherche de mode compatible média et fichiersH Table des matières Mode Recherche Recherche de titre/groupe/plage Recherche de chapitre/plage Affichage de la recherche de titre/de durée de chapitre Affichage de la recherche de plage/de durée de disque

zzSeuls les signaux audio des DVD peuvent être recherchés.

REMARQUE Titre: 00 01

2 Appuyez sur ENTER pendant la lecture.

• L’emplacement est enregistré pour le numéro de repère sélectionné. • Les numéros de repère “01” à “12” sont enregistrés dans cet ordre. • Le numéro enregistré s’affiche en blanc. • La durée de lecture écoulée au point sélectionné s’affiche. Titre: 00 01

CLEAR Utilisez o p pour sélectionner le repère, puis appuyez sur ENTER.

Pour supprimer les repères Chaque fois que vous appuyez sur CLEAR, les numéros de repère s’effacent à partir du dernier enregistrement effectué.

• Quand le mode sélectionné pour le chapitre/titre/plage/groupe ne fonctionne pas pendant environ 5 secondes, il est annulé. • Quand l’appareil est en mode veille ou que le disque est retiré, le repère est supprimé.

• Les sous-titres peuvent ne pas s’afficher suivant les points que vous avez mémorisés. • Les repères sélectionnés seront supprimés si vous passez en mode veille ou si vous sortez le disque. • La fonction des marqueurs ne fonctionne pas pour les titres et les groupes. • Le recherche de repère ne peut se faire que pendant la lecture. • L’option de repère ne fonctionne pas selon le disque.

Pour commencer la lecture à partir de points mémorisés

• Si vous lancez une recherche pendant la lecture programmée ou aléatoire, la lecture programmée et aléatoire s’arrête. • Le mode de recherche peut ne pas fonctionner selon le disque.

Pour les détails des supports correspondant à chaque icône, voir “Supports lisibles” (vpage 48).

Affichage de la recherche de plage/de durée de disque • Sélectionnez “Recherche de la durée du titre” ou “Recherche de la durée du chapitre”, en utilisant les touches ui, puis appuyez sur ENTER. • Puis saisissez le temps, avec les touches numérotées ou o p et appuyez sur ENTER. • La lecture de la partie désignée commence.

• Saisie de chiffres Pour saisir 3············································ 3, ENTERz Pour saisir 26··············· 2, 6, ENTERz ou +10, +10, 6 Pour saisir 138·································1, 3, 8, ENTERz zz En fonction du nombre de chansons ou de menus du DVD enregistrés, vous n’êtes pas obligé d’utiliser ENTER. • La recherche de durée fonctionne avec la durée de lecture du titre et des chapitres. • Lorsqu’une entrée n’est pas correcte, appuyez sur CLEAR. L’état précédent est restauré.

• La barre de recherche s’affiche en haut de l’écran.

Opérations possibles pendant la lecture

FRANÇAIS Opérations possibles pendant la lecture

Lecture en mode répétition (lecture répétée)

Lecture en mode répétition entre les points spécifiés (répétition A-B)

Appuyez sur REPEAT ALL pendant la lecture.

Appuyez sur 6 ou 7 pendant la pause.

la lecture appuyez sur 1 Pendant REPEAT A – B au point de départ

L’icône du mode répétition s’affiche en haut de l’écran.

La vitesse change selon la séquence 1/16, 1/8, 1/4, 1/2 et vitesse normale à chaque appui sur la touche.

CH Le témoin “A-” s’éclaire sur l’écran. • Pour annuler le point de départ (A), appuyez sur CLEAR.

Arrêt • Pour reprendre la lecture normale, appuyez sur REPEAT ALL et sélectionnez “Répétition – arrêt”. GMode répétitionH Les modes répétition programmables sont différents selon le disque ou le fichier. Table des matières Affichage

• Reprenez la lecture normale en appuyant sur 1.

de nouveau sur REPEAT A – B au point 2 Appuyez final désiré (B).

• Pour changer le mode répétition, appuyez sur la touche.

Mode Répétition de titre Toute répétition Répétition de chapitre Répétition de plage

Lecture Avance ralentie/ Retour ralenti

• Certains modes de répétition peuvent ne pas être accessible selon le disque. • Avec certains disques, même si l’appareil est réglé pour répéter la lecture, il est possible que le disque ne retourne pas au début du titre ou du chapitre et qu’il avance à la scène suivante. • Le lecture en mode répétition n’est pas disponible pendant la lecture en mode répétition A-B.

Le témoin “B” s’éclaire sur l’écran, et la lecture en mode répétition A-B commence. • L’icône du mode de répétition A-B s’affiche en haut de l’écran. • Pour reprendre la lecture normale, A-B appuyez sur REPEAT A – B et sélectionnez “Répétition – arrêt”.

• Vous ne pouvez pas sauter le titre/fichier avec la répétition A-B. • Si vous effectuez une recherche pendant la lecture en mode répétition A-B, la lecture en mode répétition A-B sera annulée. • La lecture en mode répétition A-B peut ne pas être possible pour certaines scènes. • La lecture en mode répétition A-B peut ne pas être possible sur certains fichiers DivX®. • Le lecture en mode répétition A-B n’est pas disponible ou un disque compatible BD-J (Blu-ray Disc Java).

Lecture des images en mode image par image

Les icônes indiquent la catégorie de contenu applicable à chaque opération.

2.UD7006U_FRA_10A.indd

Basculement du signal audio principal Avec les disques et les fichiers ayant plusieurs plages audio enregistrées, vous pouvez changer le signal audio pendant la lecture.

Appuyez sur AUDIO pendant la lecture.

• Le numéro du titre Audio en cours de lecture s’affiche. • À chaque appui sur AUDIO, le signal audio pris en charge par un disque est changé.

1/2 Anglais DTS-HD MA 7.1 • Si plusieurs éléments audio sont enregistrés, Le numéro audio actuel des éléments audio enregistrés s’affiche.

Appuyez sur 3 pendant la pause.

Le disque avance image par image à chaque pression sur la touche. • Reprenez la lecture normale en appuyant sur 1.

La lecture arrière image par image n’est pas disponible avec l’appareil.

Aucun son n’est produit pendant la lecture Avance ralentie/Retour ralenti.

• Selon le disque, le passage audio peut être limité au fonctionnement du menu. Dans ce cas, passez le signal audio sur le menu disque. • Avec un fichier DivX®, les formats audio “MP3” ou “Dolby Digital” et le nombre de modes audio enregistrés s’affichent. “– – –“ s’affiche pour les autres formats audio. • Avec DTS-CD (disque musique 5.1), vous ne pouvez pas changer de mode audio.

Pour les détails des supports correspondant à chaque icône, voir “Supports lisibles” (vpage 48).

FRANÇAIS Changement du sous-titre principal Pendant la lecture d’un disque ou d’un fichier avec les sous-titres enregistrés, vous pouvez activer/désactiver les sous-titres ainsi que la langue du sous-titrage.

Lecture dans n’importe quel ordre (lecture aléatoire)

les numéros de plages 2 Saisissez que vous souhaitez programmer sur l’écran.

Appuyez sur RANDOM pendant la lecture.

0 – 9, +10······························ Numéro d’entrée ui············································· Sélectionner ENTER······································ Définir l’entrée CLEAR···················································Effacer

“RAND” s’éclaire sur l’écran et “Mode aléatoire” s’affiche.

Appuyez sur SUBTITLE pendant la lecture.

La lecture commence dans l’ordre programmé.

Reprise de lecture normale

Vérification des contenus de programme

Appuyez sur RANDOM pendant la lecture aléatoire.

1/3 Français La lecture aléatoire peut ne pas fonctionner selon le disque.

Lecture dans votre ordre préféré (programme)

• Vous pouvez également vérifier le contenu du programme sur l’écran de l’appareil. • La répétition de lecture est disponible pendant la lecture programmée.

Vous pouvez programmer 15 plages au maximum.

Appuyez sur PROG/DIRECT pendant la lecture.

Le témoin “PROG” s’éclaire sur l’écran, et le programme s’affiche.

PROGRAMME Pendant la lecture d’un BD ou DVD-Vidéo enregistré sous différents angles, vous pouvez changer l’angle.

Appuyez sur ANGLE pendant la lecture.

Total des pistes: 13

RETURN Reprise de lecture normale Appuyez sur PROG/DIRECT pendant la lecture programmée. • Le programme s’affiche et appuyez sur PROG/DIRECT.

Suppression des plages programmées une par une Appuyez sur CLEAR sur le programme de l’écran de réglage.

• Si l’appareil est éteint (en mode veille) ou si le plateau de disques est ouvert, le programme est effacé.

• Le numéro de l’angle de la lecture actuelle est affiché. • À chaque appui sur ANGLE, l’angle pris en charge par le disque est changé.

• Appuyez sur CALL pendant que l’appareil est arrêté. Les plages programmées sont indiquées sur l’écran de l’appareil à chaque appui sur la touche.

• Si un disque ne comporte pas de sous-titrages, le message “ Signe d’interdiction ” s’affiche. • Selon le disque, le passage des sous-titres peut être limité au fonctionnement du menu. Dans ce cas, passez les sous-titres sur le menu disque. • Avec un fichier DivX®, le chiffre du sous-titre en cours de lecture et le chiffre des sous-titres enregistrés sont affichés. La langue n’est pas affichée.

• Le chiffre du sous-titre en cours de lecture s’affiche. • À chaque appui sur SUBTITLE, la langue du sous-titrage prise en charge par un disque est changée.

Opérations possibles pendant la lecture

La lecture programmée n’est pas disponible pour les fichiers musicaux et pour les signaux audio sur DVD.

REMARQUE Le changement d’angle peut être limité à certains disques.

Les icônes indiquent la catégorie de contenu applicable à chaque opération.

2.UD7006U_FRA_10A.indd

Pour les détails des supports correspondant à chaque icône, voir “Supports lisibles” (vpage 48).

FRANÇAIS Réglages de base Cette section décrit les opérations de réglage pour les réglages de base disponibles avec la télécommande. Les icônes indiquent la catégorie de contenu applicable à chaque opération.

Vidéo : Disque Blu-ray, DVD-Vidéo, DivX plus HD, MPEG, AVI, WMV, AVCHD Audio : Super Audio CD, CD, DVD-Audio, MP3,

WMA, AAC, LPCM Photo : JPEG Changement de luminosité de l’écran (gradateur) Il est possible de modifier la luminosité de l’écran.

• La luminosité change à chaque pression sur la touche. Normal Normal

• Le gradateur est réglé sur “Arrêt”, le indicateur FL OFF s’allume en rouge.

Connexions de base (vpage 10)

Lecture audio haute qualité (fonction Pure Direct)

n Changement de luminosité de l’écran (gradateur) (vpage 24) n Lecture audio haute qualité (fonction Pure Direct) (vpage 24) n Option de commande HDMI (vpage 24) n Résolution vidéo (vpage 25) n Ajustement de la qualité d’image (Contrôle d’image) (vpage 26) n Réglage du mode (vpage 27)

Ceci permet une lecture audio de qualité supérieure en arrêtant le signal vidéo, etc., la sortie en ne transmettant que le signal audio analogique.

Appuyez sur PURE DIRECT pendant que l’appareil est arrêté.

• Le mode Pure Direct change à chaque appui sur la touche. Pure Direct1 Pure Direct 1

la fonction de commande HDMI sur 1 Réglez “Marche”. 2 Allumez tous les appareils connectés au câble HDMI. Sélectionnez l’option de commande HDMI de tous 3 les appareils connectés avec le câble HDMI.

Cela arrête la sortie audio numérique, la sortie vidéo et l’écran. Et le indicateur FL OFF s’allume en rouge. Cela arrête la sortie audio numérique et la sortie vidéo. Cela arrête la fonction Pure Direct.

• Reportez-vous au manuel du propriétaire des appareils connectés. • Si l’un des appareils connectés est débranché, refaites les opérations 2 et 3.

vérifier que la sortie vidéo HDMI est projetée 4 Pour sur l’écran du téléviseur, changez la fonction d’entrée

du téléviseur et du récepteur AV. Lorsque vous mettez le téléviseur en veille, vérifiez que l’appareil et récepteur AV passent aussi en veille.

Off Si l’option de commande HDMI ne fonctionne pas correctement, vérifiez ce qui suit. • Le téléviseur ou l’amplificateur AV est-il compatible avec l’option de commande HDMI ? • Les réglages de l’option de commande HDMI de tous les appareils sont-ils corrects ? (Étape 3) • Après la configuration, avez-vous ajouté une autre connexion HDMI ou apporté des changements dans les connexions ? Dans ce cas, reconfigurez.

• Vous ne pouvez pas utiliser la fonction PURE DIRECT lorsque le menu GUI est affiché. • Le réglage de Pure Direct retourne à “Off” lorsque l’appareil est placé en mode veille. Les icônes indiquent la catégorie de contenu applicable à chaque opération.

Lorsque vous effectuez des connexions HDMI avec un téléviseur ou un récepteur AV compatible avec cet appareil et avec les fonctions de commande HDMI, vous pouvez effectuer les opérations suivantes en configurant les fonctions de commande HDMI de chaque appareil. • Le téléviseur ou le récepteur AV est mis en marche en faisant fonctionner l’appareil et les fonctions changent avec l’entrée sur cet appareil. • L’arrêt du téléviseur provoque la mise en veille de l’appareil. • Fonctionnement de l’appareil par le biais de la télécommande du téléviseur. (Lorsque la télécommande du téléviseur possède les touches de fonctionnement du lecteur)

Menu GUI – “Système” – “Commande HDMI” (vpage 37).

Lecture (Version basique) (vpage 16)

Option de commande HDMI

• Certaines options peuvent ne pas fonctionner selon le téléviseur ou l’amplificateur AV. Vérifiez sur le manuel du propriétaire de chaque appareil. • Lorsque “HDMI Gestion de la veille” (vpage 37) est réglé sur “Arrêt”, l’appareil ne passe pas en veille, même si l’appareil connecté est en mode veille.

Pour les détails des supports correspondant à chaque icône, voir “Supports lisibles” (vpage 48).

FRANÇAIS Réglages de la sortie HDMI La plupart des films sur les disques Blu-ray sont enregistrés à un taux 24 images par seconde, le même que pour un film de cinéma. Si l’appareil est réglé comme cela, vous pouvez profiter d’images avec la même qualité que dans les films. Le réglage pour la sortie des signaux avec 24 trames vidéo en mode HDMI est effectué ici. Vous pouvez ensuite bénéficier d’images avec un mouvement fluide lors de la lecture de vidéos 1080P24 (1080 progressif, 24 images).

Appuyez sur RESOLUTION.

• La résolution est modifiée comme indiqué ci-dessous à chaque appui sur RESOLUTION.

REMARQUE Vous ne pouvez pas utiliser la fonction mode HDMI lorsque le menu GUI est affiché.

Appuyez sur HDMI MODE.

• L’état actuel de la sortie HDMI apparaît sur l’affichage. • Chaque appui sur HDMI MODE provoque un basculement entre “24P ON” et “24P OFF”. • Le réglage par défaut est “24P OFF”. • Les paramètres par défaut sont soulignés.

24P ON Source Direct

• Si le téléviseur connecté prend en charge le mode “1080P24”, utilisez ce réglage. • Après avoir effectué les réglages, réglez la résolution vidéo sur “1080P24” ou sur “Source Direct”.

Résolution vidéo Cette section concerne les réglages de la résolution du téléviseur. Effectuez-les en fonction du téléviseur connecté.

(1080 entrelacement)

720P (720 progressif)

• Si le téléviseur connecté ne prend pas en charge le mode “1080P24”, utilisez cette position.

• La sortie composante vidéo de cet appareil prend en charge les sorties 480i/576i/480p/576p/720p/1080i. • Si la résolution vidéo n’est pas réglée sur “Auto”, réglez-la pour qu’elle corresponde à la résolution de votre téléviseur. • Les images ne seront pas projetées normalement si la résolution du téléviseur et la résolution de la sortie de cet appareil ne correspondent pas. • Le signal audio et vidéo sera momentanément interrompu si l’appareil connecté qui effectue actuellement la lecture est éteint ou si l’entrée est interrompue. • Quand vous changez la résolution vidéo HDMI de l’appareil, la validation du changement entre l’appareil et l’appareil connecté peut durer jusqu’à environ 10 secondes. Le signal audio/vidéo n’est pas sorti pendant ce laps de temps.

REMARQUE Informations

Si vous effectuez les réglages suivants, l’appareil va transmettre les signaux vidéo à partir d’une borne HDMI OUT avec une résolution de 1080P24 (1080 progressif, 24 images). • Réglage RESOLUTION : choisissez “Auto”, “Source Direct” ou “1080P24”. • Réglage du mode HDMI : sélectionnez “24P ON”. • La résolution prise en charge pour la télévision est le format 1080P24 (1080 progressif, 24 images). Avec ces réglages, aucun signal vidéo n’est transmis à partir des bornes VIDEO OUT et COMPONENT VIDEO OUT. Pour transmettre des signaux vidéo, appuyez sur HDMI MODE et réglez la sortie HDMI sur “24P OFF”.

FRANÇAIS Ajustement de la qualité d’image (Contrôle d’image) Vous pouvez ajuster la qualité d’image à votre goût. Les valeurs ajustées peuvent être stockées dans les mémoires 1 à 5.

Appuyez sur PICT. ADJ..

Le statut actuellement réglé s’affiche.

Mémo ire1 3DNR BNR MN R Contraste

Luminosité Dispositif d'amélioration

2 sur les touches ui pour sélectionner un élément puis appuyez sur 3 Appuyez ENTER ou sur p. 4 Changez le réglage à l’aide de ui. Appuyez sur ui pour sélectionner un numéro de mémoire à utiliser, puis appuyez sur ENTER.

• Référez-vous au tableau ci-contre pour découvrir les différents réglages.

Pour terminer les réglages de l’image Appuyez sur PICT. ADJ. après avoir effectué les réglages. • Le menu contextuel des réglages de l’image disparaît de l’écran.

Les valeurs des réglages d’ajustement de l’image sont conservées dans la mémoire, même après la mise hors tension de l’appareil.

Contenus de configuration

3DNR Réduit le bruit dans la totalité de l’image.

BNR Réduit le bruit du bloc d’alimentation généré par le traitement numérique.

MNR Réduit le bruit autour du contour d’un objet généré par le traitement numérique.

Contraste Règle le contraste de l’image.

Luminosité Règle la luminosité de l’image.

Dispositif d’amélioration (z1) Renforce les contours de l’image.

Correction gamma Change la quantité de correction gamma pour ajuster la luminosité globale d’une image. Rend les zones sombres (–) / lumineuses (+) Plus facile à voir.

Netteté Ajuste la netteté de l’image pour la plus haute plage de fréquence.

Nuance (tonalité de couleur) Règle l’équilibre des couleurs entre le rouge et le vert.

Niveau de saturation Règle la densité des couleurs.

7.5 IRE Niveau blanc (z1) Règle le niveau des blancs.

Niveau noir (z1) Règle le niveau des noirs.

Éléments de configuration

Niveau de réglage (z2) Règle les zones noires de l’image.

z1 Cela n’a aucun effet sur les sortie vidéo. z2 Ne fonctionne qu’avec le signal 480i de la prise de sortie vidéo et prise de sortie composante vidéo.

Mode audio Blu-ray Passer en mode de lecture audio Blu-ray.

Affiche le menu actuellement réglé.

BD MV Arrêt Arrêt Arrêt

A Lorsque “Mode audio BD” est réglé sur “Sortie audio Mix”, le signal audio DTS-HD MA 192 kHz 5.1ch est décodé en 96 kHz 5.1ch.

Sortie audio HD Vidéo secondaire

Arrêt HDMI/Composantes Mode audio Blu-ray

zz “X” représente le nombre de vidéos secondaires enregistrées et diffère en fonction du disque (vpage 18 “Lecture vidéo BD compatible avec incrustation d’image”). Audio secondaire

Arrêt : Ne sélectionne pas l’audio secondaire. L’audio interactif est également réglé sur désactivé. 1/Xz : Sélectionne le premier audio secondaire. 2/Xz : Sélectionne le deuxième audio secondaire. X/Xz : Sélectionne le X e audio secondaire. zz “X” représente le numéro de l’audio secondaire enregistré sur un disque et varie selon les disques.

L’écran de réglage disparaît.

REMARQUE Version avancée

l’élément de réglage à l’aide d’ ui, puis appuyez sur ENTER ou sur 2 Sélectionnez p. 3 Utilisez les touches ui pour sélectionner un réglage, puis appuyez sur ENTER. 4 Appuyez sur MODE.

Arrêt : N’affiche pas la vidéo secondaire (Incrustation d’image). 1/Xz : Affiche la première vidéo secondaire. 2/Xz : Affiche la deuxième vidéo secondaire. X/Xz : Affiche la X e vidéo secondaire.

REMARQUE Sortie audio HD PIP Contenus de configuration Sortie audio HD : Peut être affiché en transmettant des signaux de qualité supérieure tels que Dolby TrueHD, Dolby Digital Plus ou DTS-HD comme son signal du flux binaire de qualité sonore supérieure. Sortie audio Mix : Produit un mélange d’audio primaire/audio interactif/ audio secondaire.

Réglage du mode Vous pouvez choisir des modes variés pendant la lecture. Le menu des réglages s’affiche en haut de l’écran.

Lorsque “Mode audio BD” est réglé sur “Sortie audio Mix”, l’audio secondaire est sorti. Sous-titre secondaire

Arrêt : Ne sélectionne pas le sous-titrage secondaire. 1/Xz : Sélectionne le premier sous-titrage secondaire. 2/Xz : Sélectionne le deuxième sous-titrage secondaire. X/Xz : Sélectionne le X e sous-titrage secondaire. zz “X” représente le numéro du sous-titrage secondaire enregistré sur un disque et varie selon les disques. Bascule le style de sous-titrage enregistré sur le disque.

Sync. Audio/Vidéo Corrige la synchronisation de l’audio avec la vidéo.

HDMI / Composantes : La sortie audio est synchronisée sur la sortie vidéo depuis la prise HDMI ou la prise composante. Video : La sortie audio est synchronisée sur la sortie vidéo depuis la prise Vidéo. Le choix du mode prend effet après arrêt et redémarrage de la lecture.

FRANÇAIS Advanced version

Version avancée Cette section décrit comment profiter des fichiers stockés dans un dispositif de stockage USB ou sur un serveur connecté via le réseau, ou encore des contenus sur YouTube ou Netflix.

F Connexions avancées vpage 29 F Lecture (Utilisation avancée) vpage 31 F Comment effectuer des réglages précis vpage 35

nnReportez-vous aux pages indiquées ci-dessous pour savoir comment connecter les appareils externes et lire les différents supports. Fichier vidéo / fichier de musique / fichier photo LECTEUR MULTIMÉDIA (Dispositif mémoire USB / DLNA serveur) Internet

Connexion vpage 29 Connexion

FRANÇAIS Connexion au réseau

Connexion à un dispositif mémoire USB Les fichiers MP3, JPEG, etc., stockés sur un périphérique mémoire USB peuvent être lus.

Après la connexion, effectuez les réglages pour la connexion Internet et vérifiez-la avant d’utiliser Media serveur, YouTube ou Netflix.

nnRetrait d’un dispositif mémoire USB Insérez un dispositif mémoire USB à fond dans le port USB.

Appuyez sur POWER pour éteindre l’appareil puis retirez le dispositif mémoire USB du port USB.

• Lorsque le dispositif mémoire USB est inséré et que l’appareil est mis sous tension, vérifiez que le voyant “USB” sur l’écran de l’appareil s’allume.

REMARQUE • Pour connaître les fichiers qu’il est possible de lire sur l’appareil, voir page 49. • Si le voyant “USB” ne s’allume pas, coupez l’alimentation, réinsérez le dispositif mémoire USB, et remettez de nouveau l’appareil sous tension.

REMARQUE Câbles audio et vidéo Câble HDMI (vendus séparément) Câble audio et vidéo (fourni)

Câble vidéo Câble vidéo composante (vendus séparément)

(Vert) (Bleu) (Rouge)

Câble Ethernet Câble Ethernet (vendus séparément)

REMARQUE • Ne pas brancher le cordon d’alimentation avant d’avoir terminé toutes les connexions. • Lorsque vous effectuez les connexions, reportez-vous également au mode d’emploi des autres composants que vous souhaitez connecter. • Veillez à connecter correctement les canaux, gauche avec gauche et droit avec droit. • Ne pas mêler les cordons d’alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit.

• Insérez le dispositif mémoire USB bien droit dans le port USB. Si le dispositif mémoire USB est inséré de force, l’appareil ou le périphérique risquent d’être endommagés. • Il est possible que certains dispositifs de stockage USB dépassent du port USB. N’employez pas une force excessive pour les insérer dans le port USB, et ne poussez pas sur la partie qui dépasse. • N’insérez aucun autre objet qu’un dispositif mémoire USB dans le port USB. Cela pourrait endommager l’appareil. • Ne laissez pas un dispositif mémoire USB à la portée de petits enfants. Un enfant pourrait l’avaler. • Pour la connexion d’un dispositif mémoire USB, n’utilisez pas de rallonge de câble. • Il n’est pas possible de connecter le port USB de l’appareil à un ordinateur avec un câble USB. • Ne l’utilisez pas pour recharger des lecteurs audio portables ou des téléphones mobiles.

• Veillez à éteindre l’appareil lors de l’insertion ou du retrait d’un dispositif mémoire USB. Les données stockées dans le dispositif mémoire USB ou dans la mémoire de l’appareil de l’appareil peuvent être endommagés. • Dans le cas où les données stockées dans un dispositif mémoire USB sont endommagées ou supprimées, nous n’effectuerons aucune indemnisation pour les contenus stockés ou tout autre dommage associé, et nous n’essaierons pas de restaurer le contenu stocké sur le dispositif mémoire USB. • La compatibilité avec tous les dispositifs mémoire USB n’est pas garantie. • Pour le reformatage d’un dispositif mémoire USB, formatez-le en FAT16 ou FAT32.

Câbles utilisés pour les connexions

nnConnexion d’un dispositif mémoire USB Version basique

Lorsque l’appareil est connecté à Internet, vous pouvez bénéficier des fonctions suivantes. • Lecture d’un disque Blu-ray prenant en charge BD-LIVE™ (vpage 18). • Lecture de fichiers de musique, de photos ou de vidéos stockés sur un appareil sur le réseau (vpage 32). • Lecture des contenus sur YouTube (vpage 34). • Lecture des contenus sur Netflix (vpage 34). • Téléchargement pour la mise à jour du micrologiciel le plus récent via le réseau (vpage 37).

FRANÇAIS Connexion au réseau

nnVérification de la connexion réseau

Après la connexion, testez la connexion Internet avec “Test de connexion” dans “Réseau” dans le menu GUI (vpage 38). • Si “ÉCHEC réseau.” s’affiche dans le test, vérifiez l’adresse IP avec “Réseau” dans “Informations” dans le menu GUI, puis réglez “DHCP” sur “Manuel” (vpage 38).

L R Vers le port LAN Port LAN/ port Ethernet connecteur

L R Vers le port WAN Vers le port LAN

• L’appareil peut utiliser la fonction DHCP pour configurer automatiquement le réseau. • Lorsque vous configurez manuellement votre réseau, après vous être abonné chez un fournisseur de services Internet, effectuez les réglages selon les indications de “Reseau” dans le menu GUI (vpage 38). • Si vous connectez l’appareil à un réseau qui ne possède pas de fonction DHCP, renseignez l’adresse IP et les autres paramètres selon “Réseau” dans le menu GUI (vpage 38). • L’appareil ne prend pas en charge le protocole PPPoE. Si vous vous abonnez à un service configuré avec PPPoE, un routeur compatible PPPoE est requis. • Lorsque que vous configurez manuellement le réseau, consultez votre administrateur réseau pour connaître les réglages à effectuer.

nnEnregistrement de l’appareil connecté pour le réseau

Pour pouvoir lire des fichiers stockés sur un périphérique connecté via un réseau, il faut que ce périphérique ait enregistré l’appareil au préalable. • Pour l’enregistrement, reportez-vous au mode d’emploi fourni avec le serveur.

Connexion Internet haut débit

Modem Il s’agit d’un appareil qui est connecté à la ligne à haut débit pour communiquer avec Internet. Certains sont intégrés avec un routeur.

Routeur Nous recommandons un routeur avec les fonctions suivantes pour utiliser l’appareil. • Serveur DHCP (Dynamic Host Configuration Protocol) intégré Cette fonction attribue automatiquement une adresse IP au LAN. • Commutateur TX BASE 100 intégré (Lorsque vous connectez plusieurs appareils, nous vous recommandons d’utiliser un hub de commutation ayant une vitesse d’au moins 100 Mbps)

Pour vous connecter à Internet, veuillez utiliser un FAI (Fournisseur d’accès à Internet). Veuillez vous renseigner auprès de votre revendeur pour obtenir plus d’informations à ce sujet.

REMARQUE • Ne branchez pas de borne NETWORK directement sur le port LAN ou la borne Ethernet de votre ordinateur. • Vous devez souscrire un contrat auprès d’un FAI pour vous connecter à Internet. Aucun autre contrat n’est nécessaire si vous avez déjà une connexion Internet haut débit. • Les routeurs compatibles dépendent du FAI. Contactez un FAI ou un magasin d’informatique pour plus de détails. • Marantz ne sera en aucun cas tenu responsable pour les erreurs ou les problèmes de communication résultant de l’environnement en réseau du client ou des appareils connectés.

Ordinateur (système recommandé) • Système d’exploitation Supérieur à Windows® XP Service Pack2 ou Windows Vista • Logiciel Logiciel serveur prenant en charge Windows Media Player ver.11 ou DLNA.

Câble Ethernet (CAT-5 ou plus recommandé) • Un câble Ethernet n’est pas inclus avec l’appareil. • N’utilisez qu’un câble STP ou ScTP LAN blindé, disponible chez un détaillant. • Nous recommandons d’utiliser un câble droit blindé (de type normal) pour les connexions Ethernet. Si vous utilisez un câble plat ou non blindé, le bruit pourrait affecter d’autres appareils.

Utilisez le câble de connexion de télécommande fourni pour raccorder la borne REMOTE CONTROL IN de cet appareil à la borne REMOTE CONTROL OUT de l’amplificateur. Placez le commutateur de télécommande du panneau arrière de cet appareil sur “EXT. (EXTERNAL)” pour utiliser cette fonction. • Ce réglage va désactiver le récepteur de télécommande de cet appareil. • Pour faire fonctionner l’appareil, pointez la télécommande sur le capteur de télécommande de l’amplificateur.

Pour pouvoir utiliser cet appareil sans le relier à un amplificateur, placez le commutateur de télécommande sur “INT.(INTERNAL)”.

Cette section décrit la lecture des fichiers stockés dans un DVD, CD ou périphérique mémoire USB et le fonctionnement du menu accueil.

n Ouverture de l’écran du menu accueil (vpage 31) n Lecture de fichiers (LECTEUR MULTIMÉDIA) (vpage 32) n Lecture de vidéo YouTube (vpage 34) n Lecture d’images vidéo Netflix (vpage 34)

Écran du menu accueil

MEDIA PLAYER NETFLIX SET UP Sélectionner

r QUITTER Le menu accueil s’affiche sur l’écran du téléviseur.

L’appareil peut lire des fichiers de musique, de photos ou de vidéos stockés sur le périphérique connecté via le réseau ou sur le dispositif mémoire USB connecté sur le panneau avant de l’appareil.

e YouTube (vpage 34)

Câble de connexion de la télécommande (fourni)

q LECTEUR MULTIMÉDIA (vpage 32)

Ouverture de l’écran du menu accueil

Mettez-le sur “EXT. (EXTERNAL)”.

n Écran du menu accueil

Comment effectuer des réglages précis (vpage 35)

L’appareil peut lire des fichiers de musique, de photos ou de vidéos stockés sur le dispositif mémoire USB connecté sur le panneau avant de l’appareil ou sur le serveur connecté via le réseau. Pour la lecture, utilisez l’écran du menu accueil.

Écran du menu accueil

Lecture (Utilisation avancée)

Raccordement de la télécommande Lorsque vous utilisez cet appareil relié à un amplificateur Marantz, il reçoit les signaux de commande provenant de l’amplificateur et fonctionne en conséquence.

Appuyez sur les touches uio p pour déplacer le curseur sur l’élément de menu à utiliser.

Le menu accueil se ferme.

t CONFIGURATION (vpage 35) L’écran de configuration du menu GUI s’affiche pour configurer l’appareil.

3 Appuyez sur ENTER. Informations

n Borne d’entrée clignotante

Elle est utilisée lors du contrôle des composants depuis plusieurs pièces par un petit clavier numérique ou d’autres dispositifs d’entrée. Réglez le télérupteur sur “INT. (INTERNAL)” quand vous utilisez une borne d’entrée clignotante.

Les icônes indiquent la catégorie de contenu applicable à chaque opération.

2.UD7006U_FRA_10A.indd

Pour les détails des supports correspondant à chaque icône, voir “Supports lisibles” (vpage 48).

FRANÇAIS Écran du menu accueil

Lecture de fichiers (LECTEUR MULTIMÉDIA)

Sélectionnez un dossier à lire avec uio, puis 3 appuyez sur ENTER.

• Les dossiers classés par type de fichiers sont listés sur l’écran du menu. • Les fichiers sont classés de la façon suivante : • Vidéo : DivX, MPEG, AVI, WMV • Musique : MP3, WMA, AAC, LPCM • Photo : JPEG Ici, “Photo” est sélectionné à titre d’exemple.

Les fichiers sur un dispositif mémoire USB, un disque ou un serveur connecté à l’appareil sont lus en utilisant le lecteur média de l’appareil. • Avant le fonctionnement, démarrez le logiciel serveur sur l’ordinateur (Windows MediaPlayer, etc.) et effectuez les réglages pour les contenus du serveur afin que les fichiers puissent être lus via le réseau. • Pour plus de détails, reportez-vous au mode d’emploi fourni avec le logiciel serveur.

Sélectionnez “Media Player” dans l’écran du menu accueil avec uio p, puis appuyez sur ENTER.

Recherche DLNA Type:Dossier

Sélectionnez un fichier à lire sur la liste des fichiers à l’écran avec uio, puis appuyez sur ENTER. La lecture commence. • Un diaporama commence et les images fixes défilent à 1-10 secondes d’intervalle. Elém 1/5

Mise en pause de l’affichage Appuyez sur 3 . • Pour annuler la pause, appuyez sur 1.

Changement de l’intervalle de diaporama. Changement de l’orientation de l’image fixe Appuyez sur uio p. u········································································ Inverser i··········································································· Miroir o·············································· Pivoter en sens contraire p·········· Pivoter dans le sens des aiguilles d’une montre

un périphérique sur lequel un fichier à 2 Sélectionnez lire est stocké avec ui, puis appuyez sur ENTER.

Appuyez sur 8, 9. • Avant la lecture ou l’affichage de l’image suivante.

Les périphériques connectés à l’appareil sont listés sur l’écran du menu du lecteur média.

Changement de l’image fixe en cours de lecture

nnChanger le support pour la lecture d’un fichier Lorsque la source d’un fichier à lire est changée à un autre support, appuyez sur o pour retourner à l’étape 2 et sélectionner le support.

• Si le serveur connecté à l’appareil ne s’affiche pas sur l’écran de menu de Media Player, sélectionnez “Recherche DLNA” à l’écran avec ui, puis appuyez sur ENTER pour rechercher le serveur. • Si le serveur ne s’affiche pas à la suite de la recherche, vérifiez une nouvelle fois la connexion du serveur à l’appareil. • Si vous effectuez certaines opérations sur le serveur DLNA connecté, par exemple ajouter ou supprimer un fichier, les informations du serveur DLNA peuvent n’être pas affichées. Dans ce cas, éteignez et rallumez l’appareil.

Les icônes indiquent la catégorie de contenu applicable à chaque opération.

• Avec un gros fichier image, il est possible que l’image s’affiche pendant plus longtemps que le temps défini. • Pour les types de fichiers qu’il est possible de lire, voir “Fichier” (vpage 49).

Pour les détails des supports correspondant à chaque icône, voir “Supports lisibles” (vpage 48).

FRANÇAIS DISC MODE Si la source d’un fichier à lire est changée du lecteur multimédia USB ou d’un serveur à un disque, vous pouvez aussi changer le support avec les procédures ci-dessous.

nnLecture en liste de lecture

• Quand “1” clignote sur l’affichage, appuyez de nouveau sur 2 pour désactiver “1”.

un fichier à lire sur la liste des fichiers à 1 Sélectionnez l’écran avec ui, puis appuyez sur p.

La lecture d’un fichier d’un périphérique mémoire USB ou d’un serveur s’arrête.

Le mode de lecture de l’appareil passe au mode disque.

2 3 Appuyez sur ENTER. un liste de lecture sur lequel un fichier à 4 Sélectionnez lire est stocké avec uio. Appuyez sur POP UP MENU.

un CD photo Kodak est inséré dans le tiroir de 1 Sil’appareil, un diaporama démarre sur l’écran. Un appui sur 2 arrête le diaporama et un menu de 2 vignettes s’affiche. uio p pour sélectionner la image voulue à 3 Utilisez lire, puis appuyez sur ENTER.

opérations de lecture.

Le menu de liste de lecture est affiché.

Fonction de touche distante Mode Miniature Image suivante Image précédente Mode Image Inverser Miroir

Le fichier est ajouté à la liste de lecture.

Contrarotate Pivoter dans le sens des aiguilles d'une montre

Type:USB Format:120.627M FS:FAT16

Recherche DLNA Liste de lecture

POPUP RETURN Les icônes indiquent la catégorie de contenu applicable à chaque opération.

Cet appareil peut également exécuter des fichiers JPEG stockés sur un CD photo Kodak. Vous pouvez profiter des images des photos sur le périphérique d’affichage réglé sur la lecture du CD photo. Pour plus de détails sur les CD photo Kodak, contactez un magasin qui fournit un service de développement pour Kodak Inc.

appui sur POP UP MENU lorsque l’écran des 4 Un vignettes est affiché montre l’écran pour décrire les

nnLecture de CD photo Kodak

nn A propos de la lecture des informations (vpage 16) nn Lecture en pause (vpage 20) nn Lecture après arrêt (vpage 20) nn Avance vers le chapitre/plage/fichier que vous souhaitez afficher (vpage 20) nn Avance rapide/retour rapide (vpage 20) nn Recherche de sections spécifiques en utilisant les modes de recherche (vpage 21) nn Mémorisation des points que vous souhaitez relire (Repère) (vpage 21) nn Lecture en mode répétition (lecture répétée) (vpage 22) nn Lecture en mode répétition entre les points spécifiés (répétition A-B) (vpage 22) nn Lecture des images en mode image par image (vpage 22) nn Lecture Avance ralentie/Retour ralenti (vpage 22) nn Basculement du signal audio principal (vpage 22) nn Changement du sous-titre principal (vpage 23) nn Changement d’angle (vpage 23)

• Si l’appareil est éteint (en mode veille), le liste de lecture est effacé.

Une image sera lue à partir de la plage sélectionnée puis la lecture passera à l’image suivante.

Voir “Lecture de fichiers (LECTEUR MULTIMÉDIA)” (vpage 32).

2 Appuyez sur USB/DISC. 3 Appuyez sur 1.

Favoris de fichiers sur un périphérique de stockage USB et le disque sont lus à l’aide playlist.

5 Lecture de fichiers.

• La lecture de la vidéo ou de l’audio peut être interrompue, ou la lecture peut être désactivée, selon l’environnement de connexion des appareils connectés via le réseau. • Si un fichier ne peut pas être lu sur l’appareil, il est possible de le lire en convertissant le format sur le périphérique connecté. • Le périphérique connecté ne peut pas lire les données de l’appareil. • Le démarrage de la lecture peut prendre un petit peu de temps, selon la taille du fichier à lire. • Pour connaître les types de fichiers qu’il est possible de lire, voir “Fichier” (vpage 49).

Écran du menu accueil

Pour les détails des supports correspondant à chaque icône, voir “Supports lisibles” (vpage 48).

FRANÇAIS Écran du menu accueil

Changement de l’image fixe en cours de lecture

• YouTube est un service de partage de fichiers vidéo mis en œuvre et géré par YouTube Inc. • L’appareil peut lire des vidéos hébergées par YouTube. • YouTube et le logo YouTube sont des marques déposées de Google Inc. • Le contenu de YouTube est géré indépendamment par YouTube, LLC. • Le contenu de YouTube peut comporter des informations qui peuvent sembler inappropriées.

Appuyez sur 8, 9. • Avant la lecture ou l’affichage de l’image suivante.

Mise en pause de l’affichage Appuyez sur 3 . • Pour annuler la pause, appuyez sur 1.

Changement de l’intervalle de diaporama Appuyez sur 6, 7.

• Cet appareil doit être raccordé à une connexion Internet qui fonctionne afin que vous puissiez regarder YouTube. Pour une lecture fluide des contenus vidéo de YouTube, l’appareil doit être connecté au serveur YouTube à une vitesse effective de plus de 6 Mbits/s pour les contenus vidéo HD et de plus de 2 Mbits/s pour les contenus vidéo SD. • Il est recommandé d’utiliser une connexion à haut débit telle que fibre optique, ADSL ou CATV. Le contenu vidéo peut ne pas s’afficher correctement ou la lecture peut ne pas être fluide selon l’environnement d’utilisation ou l’environnement de communication, ou encore en fonction de l’état de connexion de la ligne ou de l’état du trafic sur la ligne. • Vous ne pouvez pas vous connecter à YouTube via un proxy. • Pour choisir la langue à afficher à l’écran, configurez les paramètres dans “Langue”−“Langue IGU” dans le menu GUI.

Changement de l’orientation de l’image fixe Appuyez sur uio p. u········································································ Inverser i··········································································· Miroir o·············································· Pivoter en sens contraire p·········· Pivoter dans le sens des aiguilles d’une montre

Retour à l’écran d’affichage des vignettes Appuyez sur 2.

Lecture de vidéo YouTube

REMARQUE Le fonctionnement du site vidéo YouTube est décrit ici.

• Si vous appuyez sur des touches autres que uio p ou ENTER tandis que vous regardez YouTube, il se peut que la commande soit inopérante ou que ceci lance une fonction différente. • Certains contenus ne peuvent pas être lus avec cet appareil. • Les détails des services disponibles et les écrans peuvent changer ou se fermer sans prévenir. • Nous ne pouvons accepter aucune responsabilité quant au contenu fourni par YouTube. • Si vous avez des questions à propos de YouTube, prenez contact avec YouTube par le biais de la page d’accueil officielle http://www.youtube.com.

Appuyez sur uio p pour sélectionner “YouTube” dans le “Menu d’accueil”, puis appuyez sur ENTER. L’appareil se connecte à YouTube.

le contenu que vous 2 Sélectionnez voulez regarder à l’aide des uio p, puis appuyez sur ENTER. La lecture débute.

Les icônes indiquent la catégorie de contenu applicable à chaque opération.

Lecture d’images vidéo Netflix Le fonctionnement du service de diffusion en continu Netflix est décrit ici.

“NETFLIX” dans le menu accueil puis 1 Sélectionnez appuyez sur ENTER. Votre écran de file d’attente instantanée apparaît sur le téléviseur.

Utilisez les touches ui o p pour 2 sélectionner un film en le mettant en surbrillance dans votre file d’attente instantanée.

sur ENTER pour valider 3 Appuyez le film que vous voulez regarder. Le menu secondaire du titre apparaît.

“lecture” dans le menu secondaire puis 4 Sélectionnez appuyez sur ENTER. La récupération du titre sera démarrée. Appuyez sur u pour revenir à votre file d’attente instantanée.

• Pour utiliser “Netflix”, une connexion Internet est nécessaire. Il est recommandé d’utiliser une ligne à large bande (vitesse efficace de 6 Mbits/s ou plus) telle que FITH (optique) ADSL, CATV, etc. • Même si la vitesse de la ligne est suffisante pour que le film soit visualisable, il est possible que les images soient instables, interrompues ou non affichées, selon l’environnement d’utilisation, l’environnement de communication, les conditions de connexion de la ligne, etc. • La connexion du Netflix peuvent ne pas être connecté via proxy. • Pour plus de détails sur les conditions d’utilisation de Netflix, contactez Netflix.

Pour les détails des supports correspondant à chaque icône, voir “Supports lisibles” (vpage 48).

FRANÇAIS Version simplifiée

Comment effectuer des réglages précis Plan du menu de l’interface graphique Appuyer sur SETUP affiche le menu GUI. À partir de ce menu, vous pouvez naviguer entre plusieurs écrans de configuration.

Pour les réglages de l’affichage de l’écran, etc.

Paramètre vidéo (vpage 40)

Réglages du téléviseur et de l’interface HDMI.

Paramètre audio (vpage 41)

Le réglage des enceintes et des sorties audio est effectué.

n Économiseur n Initialiser d’écran n Mise à jour logiciel n Mode allumage n Notification de auto mise à jour n Économie n Gestion data d’énergie Blu-ray n Commande HDMI n HDMI Gestion de la veille

n Aspect TV n Fond d’écran n Mode progressif

n Langue IGU n Dialogue n Menus de disque n Sous-titre

n Espace couleur n Couleur profonde HDMI

3D Les informations relatives à l’adresse MAC est affichent.

Affiche l’adresse MAC.

Coaxial HDMI Réduction

DRC Réglage des haut-parleurs

HDMI Informations système (vpage 42)

Paramètres généraux (vpage 37)

n Configuration n Tonalité de test

n Paramètres de la sortie 3D

n Paramètres Taille de l’écran TV Valeurs nominales n Changer le mot n Clé. parent DVD de passe n Déf.- Code pays n Clé parent Blu-ray

n Connexion n DHCP Internet n Connexion BD-Live n Information n Paramètres du proxy n Test de connexion

Autres n Sous-titrage codé n Marque d’angle n Marque PIP n Marque audio secondaire

n Enregistrement DivX n ID de télécommande n Désactiver Netflix

FRANÇAIS Fonctionnement du menu de l’interface graphique GUI

1 Appuyez sur SETUP.

Le menu GUI s’affiche sur l’écran de la télévision. • Le menu GUI s’affiche également lorsque vous appuyez sur SETUP du menu accueil.

Exemples d’affichages de l’écran de menu l’interface graphique GUI Des exemples typiques sont décrits ci-dessous.

n Écran de sélection du menu (menu initial) q w

Appuyez sur ui o p pour sélectionner le menu à activer ou à utiliser.

• Pour revenir à l’élément précédent, appuyez sur o.

3 Appuyez sur ENTER pour valider le réglage.

Paramètres généraux Système

Langue Valeurs nominales Réseau Autres Sélectionner

La signification des couleurs des éléments sélectionnés dans le menu GUI est la suivante : • Blanc : Ces éléments peuvent être sélectionnés. • Gris : Ces éléments ne peuvent pas être sélectionnés.

Quitter le menu GUI Confirmer

q Liste des icônes de configuration du menu GUI w Icône de configuration actuellement sélectionnée e Élément de configuration actuellement sélectionné r Liste des éléments de configuration actuellement sélectionnés

REMARQUE Vous devez utiliser le menu GUI pour effectuer des réglages ou commander l’appareil si une carte mémoire SD ou un disque n’ont pas été insérés. En cas d’activation de la fonction de reprise, les réglages effectués risquent d’être incorrects.

ENTER Appuyez sur o p pour sélectionner “ ” puis appuyez sur i. (ou appuyez sur ENTER.)

Appuyez sur SETUP alors que le menu GUI est affiché. • L’affichage du menu GUI disparaît.

n Liste des éléments u t

y Économiseur d'écran Mode allumage auto Économie d'énergie

Paramètres généraux Système

HDMI Gestion de la veille

Liste des éléments des réglages avancés actuellement sélectionnés

Réglages avancés actuellement sélectionnés

à l’élément précédent. Utilisez o pour effectuer un changement. Passer à l’élément suivant. Utilisez p pour effectuer un changement. Elément sélectionné. Changez l’élément sélectionné à l’aide ui.

FRANÇAIS Version simplifiée

Paramètres généraux Possibilité d’effectuer les réglages du système, de la langue, du verrouillage parental, du réseau, etc.

Les réglages par défaut sont soulignés.

Éléments de configuration

Mode allumage auto Ce réglage sélectionne automatiquement le mode veille.

Boutons de contrôle de la télécommande

2.UD7006U_FRA_10A.indd

Affichage du menu Annulation du menu

Recher. mise à jour : Vérifier si une nouvelle version micrologiciel est disponible. Appuyez sur ENTER pour voir la durée approximative nécessaire pour la mise à jour. Si le micrologiciel a déjà été mis à jour à la version la plus récente, l’opération de mise à jour du micrologiciel démarre dès que vous appuyez sur ENTER. Quand la mise à jour commence, une barre d’avancement et le temps restant nécessaire pour terminer la mise à jour s’affichent sur l’écran du téléviseur. Quand la mise à jour se termine, l’appareil se rallume et revient à l’état normal. Notification de mise à jour Marche : Le message pour la mise à jour s’affiche sur l’écran du téléviseur. Arrêt : Le message pour la mise à jour ne s’affiche pas sur l’écran du Affiche le message pour la téléviseur. mise à jour sur l’écran du téléviseur dès que celui-ci est allumé. Gestion data Blu-ray Informations sur les données BD: Les données BD utilisées pour BDInitialise les données BD Live sont initialisées. stockées dans la mémoire L’espace restant dans la mémoire utilisée s’affiche. intégrée ou la mémoire FMT BD Data: Initialise l’espace pour les données BD utilisées pour externe utilisée pour BD-Live. BD-Live. Cette opération efface toutes les données. N’exécutez jamais cette opération lorsqu’un dispositif mémoire USB capable d’enregistrer des données est inséré dans l’appareil. Mémoire BD-Live: Sélection de la mémoire intégrée ou de la mémoire externe pour la mémoire BD-Live. • Interne : Utilisation de la mémoire interne. • Externe : Utilisation du dispositif mémoire USB inséré dans l’appareil. Si la taille du fichier utilisé pour BD-Live risque de dépasser la capacité restante de la mémoire intégrée, sélectionnez “Externe” (vpage 18).

REMARQUE Si le message suivant est affiché après “Mise à jour logiciel” (vpage 37), suivez les instructions pour effectuer les opérations. “Débranchez la fiche du cordon d’alimentation de l’appareil de la prise, attendez environ 30 secondes et remettez la fiche avant l’utilisation.”

Affichage du menu Annulation du menu

Confirmation du réglage

Retour au menu précédent

Commande HDMI Relie l’appareil à un périphérique connecté avec un câble HDMI qui prend en • Pour que la fonction de commande HDMI puisse fonctionner, il est charge la commande HDMI. nécessaire que le périphérique ou le téléviseur compatible HDMI connecté à l’appareil possède une connexion HDMI. • Référez-vous à la section “Option de commande HDMI” (vpage 24) pour obtenir plus de détails au sujet des fonctions de commande HDMI. • Après avoir changé le réglage “Commande HDMI”, mettez toujours hors tension l’appareil raccordé et rallumez-le ensuite. HDMI Gestion de la veille Marche : Fait passer l’alimentation de l’appareil en veille par le biais de la liaison avec le téléviseur. Relie l’appareil à un périphérique connecté avec Arrêt : Ne fait pas passer l’alimentation de l’appareil en veille par le biais un câble HDMI qui prend en de la liaison avec le téléviseur. charge la commande HDMI.

Cancel : Ne pas initialiser. OK : Exécuter l’initialisation.

Économie d’énergie Définir le mode d’économie d’énergie pendant le mode veille.

Contenus de configuration Marche : La fonction d’écran de veille s’active en situation d’arrêt ou de pause au bout de trois minutes. Arrêt : Ne pas utiliser d’écran de veille. Marche : Mise en veille automatique si l’appareil est inactif pendant 30 minutes en continu. • Disque non chargé • Lecture arrêtée • Arrêt dû à la reprise Arrêt : Mode de mise en veille automatique désactiver. Éco mode veille : Mise en fonction du mode le plus économique (très faible consommation électrique). En mode veille, le fonctionnement se fait via pas par la commande HDMI et RS-232C. Normal, mode veille : En mode veille, le fonctionnement est accepté via la commande HDMI et RS-232C. La consommation électrique est légèrement supérieure à ce moment-là. Marche : Lien avec l’appareil activé sur HDMI. Arrêt : Désactiver la fonction de commande (contôle) HDMI.

Contenus de configuration

Initialiser Retour aux paramètres usines y compris le mode audio et la qualité d’image. Mise à jour logiciel Mettre à jour le micrologiciel de l’appareil via Internet.

Réglez les paramètres suivants. • Économiseur d’écran • Mode d’économie d’énergie • Fonction de commande HDMI • Initialisation • Mise à jour du micrologiciel via l’Internet • Sélection de mémoire BD-LIVE Économiseur d’écran Définir l’écran de veille.

Éléments de configuration

FRANÇAIS Paramètres généraux

Les réglages par défaut sont soulignés.

Contenus de configuration English / Français / Español

Anglais / Français / Chinois / Espagnol / Allemand / Italien / Hollandais / Portugais / Danois / Suédois / Finlandais / Norvégien / Russe / Coréen / Japonais / Autrez Anglais / Français / Chinois / Espagnol / Allemand / Italien / Hollandais / Portugais / Danois / Suédois / Finlandais / Norvégien / Russe / Coréen / Japonais / Autrez Arrêt / Anglais / Français / Chinois / Espagnol / Allemand / Italien / Hollandais / Portugais / Danois / Suédois / Finlandais / Norvégien / Russe / Coréen / Japonais / Autrez

Connexion Internet Définit si la connexion Internet doit être utilisée ou non. Informations Affiche les informations relatives au réseau, telles que l’adresse IP, le masque de sous-réseau, etc.

Test de connexion Effectue le test de connexion réseau.

• Arrêt : Aucun sous-titrage affiché. z Appuyez sur Plus pour sélectionner une langue autre que celles affichées dans la liste.

Les réglages par défaut sont soulignés.

Réglez les paramètres de lecture BD et DVD et les paramètres de mot de passe. Éléments de configuration

Contenus de configuration

DHCP Définit comment effectuer la configuration du réseau, automatiquement ou manuellement.

Changer le mot de passe Sélectionne le mot de passe pour changer le niveau du contrôle parental et le code pays du contrôle parental du BD et du DVD.

Changer : Modifier le mot de passe. Utilisez les chiffres 0 – 9 pour entrer un mot de passe, puis appuyez sur ENTER pour terminer le réglage. Le réglage par défaut est “0000”.

Clé parent Blu-ray Définir le niveau de verrouillage parental pour la lecture Blu-ray. Clé. parent DVD Définir le niveau de verrouillage parental pour la lecture des DVD. Déf.- Code pays Définir le pays de référence pour le verrouillage parental. Appliquer le niveau de contrôle parental pour le pays sélectionné.

Niveau 0 – 254 : Définir l’âge autorisant la lecture des médias. Limite la lecture des disques avec le contrôle parental défini. Aucune limite : Ne pas limiter la lecture des BD.

Comme le réglage d’usine par défaut est “Auto”, vous n’avez pas besoin de définir des éléments tels que l’adresse IP si le serveur DHCP du routeur à large bande est réglé sur “Activer”. Configurez un serveur proxy si nécessaire.

Niveau 1 – 8 : Définir le niveau de verrouillage parental pour la lecture des DVD. Verrouiller tout : Limiter la lecture de tous les DVD. Aucune limite : Ne pas limiter la lecture des DVD. Réglage initial aux États-Unis. Sélectionnez le code de verrouillage parental pour un autre pays avec les touches ui.

Connexion BD-Live Limite les droits d’accès au contenu sur une connexion BD-LIVE.

Boutons de contrôle de la télécommande

2.UD7006U_FRA_10A.indd

Affichage du menu Annulation du menu

Les réglages par défaut sont soulignés.

Réglez les paramètres de connexion Internet et les paramètres BD-LIVE.

Réglez la lecture audio, les sous-titres, et la langue d’affichage des menus. Langue IGU Définir la langue de l’interface graphique. Menus de disque Définir la langue utilisée pour les menus DVD ou Blu-ray. Dialogue Définir le dialogue utilisé pour lire les DVD et Blu-ray. Sous-titre Définir la langue des soustitres utilisée pour lire les DVD et les disques Blu-ray.

Affichage du menu Annulation du menu

Détails du réglage Activer : La connexion Internet doit être utilisée. Désactiver : La connexion Internet ne doit pas être utilisée.

Affiche les informations relatives au réseau indiquées ci-dessous. • Type d’adresse • Adresse IP • Masque de sous-réseau • Passerelle par défaut • DNS primaire • DNS secondaire Effectue le test de connexion Internet. • Il est recommandé d’effectuer le test de connexion pour la première connexion à Internet, ou après une modification de l’adresse IP ou des paramètres du réseau. • Si la connexion n’est pas réalisée, un message s’affiche. Vérifiez les réglages de la connexion et l’environnement de la connexion. Automatique : Configure automatiquement le réseau via la fonction. Manuel : Pour la connexion à un réseau qui ne dispose pas de la fonction DHCP, configurez manuellement les paramètres réseaux suivants. Consultez votre fournisseur de services Internet ou votre administrateur réseau pour connaître les réglages à réaliser. Après utilisez i pour annuler valeur, utilisez les touches 0 – 9 pour saisir les valeurs puis appuyez sur ENTER pour les confirmer. • Adresse IP : Configurez manuellement l’adresse IP. • Masque de sous-réseau : Si un modem xDSL ou un adaptateur de terminal est connecté directement à l’appareil, saisissez le masque de sous-réseau indiqué par le fournisseur de services, généralement dans un document. En général, le réglage est “255.255.255.0”. • Passerelle par défaut : Si le périphérique est connecté à une passerelle (routeur), saisissez son adresse IP. • DNS principal : Saisissez le DNS primaire. • DNS secondaire : Saisissez le DNS secondaire. Autorisé : Tous les accès Internet depuis BD-LIVE sont autorisés. Partiellement autorisé : Les accès Internet depuis BD-LIVE certifié sont autorisés. Interdit : Tous les accès Internet depuis BD-LIVE sont interdits.

Confirmation du réglage

Retour au menu précédent

Éléments de réglage Parametres du proxy Configuration de la connexion à Internet via un serveur proxy.

Paramètres généraux Système Langue Valeurs nominales Réseau

Les réglages par défaut sont soulignés.

Réglez les autres fonctions. Éléments de réglage

Détails du réglage Arrêt : Ne sort pas le signal de sous-titres codés (sous-titrage). Marche : Sort le signal de sous-titres codés (sous-titrage).

Sous-titrage codé Ce réglage sort un signal de sous-titrage vers un décodeur de sous-titres codés (vendu séparément). Marque d’angle Pour effectuer les réglages du repère d’angle affiché dans la lecture. Marque PIP Pour effectuer les réglages du repère PIP affiché dans la lecture. Marque audio secondaire Pour effectuer les réglages du repère audio secondaire affiché dans la lecture. Enregistrement DivX Affiche le code d’enregistrement DivX®. ID de télécommande (Côté appareil principal) Définit l’ID de la télécommande (vpage 47). Désactiver Netflix Pour désactiver la fonction d’audience Netflix.

Si plusieurs angles sont enregistrés sur le disque en cours de lecture, un repère s’affiche pendant que la scène comportant un angle est en cours de lecture. Arrêt : Aucun affichage de repère d’angle. Marche : Affichage d’un repère d’angle. Si une vidéo secondaire est enregistrée sur le disque en cours de lecture, un repère PIP s’affiche pendant que la scène comportant une vidéo secondaire est en cours de lecture. Arrêt : Aucun affichage de repère PIP. Marche : Affichage d’un repère PIP. Si un signal audio secondaire est enregistré sur le disque en cours de lecture, un repère audio secondaire s’affiche pendant que la scène comportant un signal audio secondaire est en cours de lecture. Arrêt : Aucun affichage de repère audio secondaire. Marche : Affichage d’un repère audio secondaire. Afficher le code : Affiche le code d’enregistrement DivX®.

Change le code ID de la télécommande lorsque d’autres lecteurs BD Marantz se trouvent à proximité. BD 1 : Réglez le code sur “1” sur la télécommande. BD 2 : Réglez le code sur “2” sur la télécommande. Non : Pour activer la fonction d'audience Netflix. Oui : Pour désactiver la fonction d'audience Netflix. Netflix ESN : Un numéro ESN (Electric Serial Number) Netflix unique que peut utiliser le service de diffusion en continu Netflix s’affiche.

Désactiver : N’utilise pas de serveur proxy. Activer : Utilise le serveur proxy. • Hôte proxy : Si Activer est sélectionné pour le réglage du proxy, saisissez l’hôte proxy sur le clavier virtuel et appuyez sur ENTER pour l’enregistrer. • Port proxy : Si Activer a été sélectionné pour les paramètres du proxy, saisissez l’adresse du port proxy dans la plage 0 – 9 et appuyez sur ENTER pour l’enregistrer. Écran de saisie du proxy réseau (avec le clavier virtuel)

Boutons de contrôle de la télécommande

2.UD7006U_FRA_10A.indd

Affichage du menu Annulation du menu

Affichage du menu Annulation du menu

Confirmation du réglage

Retour au menu précédent

FRANÇAIS Paramètre vidéo Configure la connexion TV, la connexion HDMI, et la lecture du logiciel vidéo 3D.

TV Les réglages par défaut sont soulignés.

Réglez le signal de sortie vidéo selon le téléviseur connecté. Éléments de réglage Aspect TV (Rapport d’aspect) Définissez le type d’écran et le mode d’affichage du téléviseur.

Fond d’ecran Configuration de l’affichage de l’arrière-plan lorsque la lecture s’arrête. Automatique : Détecte le type de matériel vidéo et change Mode progressifz3 automatiquement le mode. Habituellement, ce réglage est utilisé. Définit un mode de Video : Convient pour la lecture de disques contenant des vidéos. conversion progressif Film : Convient pour la lecture de disques contenant des films. approprié pour le matériel vidéo source. z1 Cela n’a aucun effet sur la sortie vidéo. z2 Selon le contenu vidéo, même si vous le réglez sur 4:3 PS (recadrage plein écran), il est possible que le contenu soit sorti au format 4:3 LB (letterbox). z3 Ce mode est activé pour la source vidéo de 480i/576i. Les réglages par défaut sont soulignés.

Réglez le signal de sortie HDMI. Éléments de réglage

Espace couleur Définit le système de signal vidéo à sortir sur la prise HDMI.

YCbCr : Sortie utilisant le système vidéo de différence de couleur (16 (noir) à 235 (blanc)).

Couleur profonde HDMI Règle la prise HDMI sur la sortie Deep Color. Augmente la profondeur de couleur (nombre de couleurs utilisées) du signal vidéo HDMI, ce qui permet la lecture avec des couleurs plus naturelles et plus homogènes.

Paramètres de la sortie 3D Automatique : Détermine automatiquement si le logiciel vidéo est en 3D Configure les sorties vidéo ou en 2D et lance la lecture. pour la lecture vidéo en 3D • Lorsque vous jouez des vidéos en 3D, les segments vidéo en 3D et en (uniquement pour HDMI). 2D sont joués en 3D et en 2D, respectivement. • Normalement, utilisez ce réglage. Arrêt : Émet toujours des signaux vidéo 2D. Paramètres Taille de Utilisez les uio p ou 0 – 9 pour entrer trois chiffres pour la taille d’écran l’écran TV de votre téléviseur dans l’écran de configuration, et appuyez sur ENTER Configure la taille d’écran de pour confirmer. votre téléviseur compatible • Le réglage par défaut est “046” (écran TV de 46 pouces). 3D.

REMARQUE Réglez la taille correcte, pour assurer une bonne visualisation des vidéos en 3D.

Les opérations de lecture des vidéos en 3D peuvent différer selon le disque utilisé. Consultez les instructions fournies avec votre disque.

REMARQUE Si les signaux vidéo 3D de cet appareil sont émis à un téléviseur compatible 3D via un récepteur AV, le récepteur AV doit aussi être compatible pour recevoir/émettre des signaux vidéo 3D. Pour visualiser des vidéos en 3D, utilisez un téléviseur compatible 3D. • Pour connecter l’appareil à un téléviseur compatible 3D, utilisez un câble HDMI haute vitesse. • Durant la lecture 3D, vous ne pouvez pas ajuster les paramètres “Résolution vidéo” (vpage 25), “Réglages de la sortie HDMI” (vpage 25), ou “Ajustement de la qualité d’image” (vpage 26).

RGB normal : Sortie utilisant le système vidéo RVB (16 (noir) à 235 (blanc)). RGB amélioré : Sortie utilisant le système vidéo RVB (0 (noir) à 255 (blanc)). Automatique : Deep Color est sortie automatiquement lorsque le périphérique HDMI connecté prend en charge la fonction Deep Color. Arrêt : Aucune sortie Deep Color.

Boutons de contrôle de la télécommande

2.UD7006U_FRA_10A.indd

Les réglages par défaut sont soulignés.

Configure la lecture du logiciel vidéo 3D.

16:9 compression auto : Sortie vers un téléviseur à écran large. Pour une vidéo au format 4:3, effectue l’affichage au centre de l’écran sans modifier le rapport d’aspect.z1 LARGE (16:9) : Sortie vers un téléviseur à écran large. 4:3 PS : Sortie vers un téléviseur 4:3. Pour une vidéo grand format, coupe le bord gauche et le bord droit de l’image et effectue l’affiche au format d’image 4:3.z2 4:3 LB : Sortie vers un téléviseur 4:3. Affiche l’intégralité de la vidéo au format. Image : Affiche le logo Marantz. Noir : Règle l’arrière-plan sur noir. Gris : Règle l’arrière-plan sur gris. Bleu : Règle l’arrière-plan sur bleu.

3D Affichage du menu Annulation du menu

Affichage du menu Annulation du menu

Confirmation du réglage

Retour au menu précédent

FRANÇAIS Sortie audio

Les réglages par défaut sont soulignés.

Réglez la sortie audio. Éléments de réglage

HDMI Pour sélectionner le format de sortie des prises de sortie HDMI.

Détails du réglage Flux binaire : À sélectionner si le périphérique connecté à l’appareil prend en charge les signaux Dolby Digital ou DTS Digital Surround. PCM : À sélectionner lorsque le périphérique connecté à l’appareil ne prend pas en charge les signaux Dolby Digital ou DTS Digital Surround. Arrêt : Pour ne sortir aucun signal audio sur la prise de sortie audio numérique de l’appareil.

DRC Compresse la plage dynamique des signaux Dolby TruHD/Dolby Digital Plus/Dolby Digital Audio.

Pour la conversion des signaux audio, voir “À propos de la sortie audio des signaux numériques” (vpage 52).

REMARQUE • Lorsque le contenu est protégé par des droits d’auteur, le signal audio est réduit à un taux d’échantillonnage de 48 kHz sur 16-bits, avant d’être sorti. • Si le périphérique connecté ne prend pas en charge un taux d’échantillonnage de 96 kHz ou 192 kHz et si les réglages de l’appareil sont effectués pour 96 kHz ou 192 kHz, il est possible qu’un bruit important soit généré par le périphérique connecté. • Si vous souhaitez afficher du contenu dont la fréquence d’échantillonnage est de 48 kHz ou plus avec une sortie audio 2 canaux, réglez “Sortie audio” – “Réduction” dans menu GUI sur “192 kHz”. Arrêt : La plage dynamique n’est pas compressée. Marche : La plage dynamique est compressée. Automatique : La plage dynamique des signaux audio Dolby TrueHD est compressée automatiquement en fonction du matériel. Seul le signal audio du Dolby TrueHD est compressé. Ce réglage compense un volume élevé en le réduisant et un volume faible en l’augmentant lorsqu’un volume élevé n’est pas souhaité la nuit.

Pour la conversion des signaux audio, voir “À propos de la sortie audio des signaux numériques” (vpage 52). Flux binaire : Pour sélectionner lorsque le périphérique connecté à l’appareil prend en charge les signaux Dolby TrueHD/Dolby Digital Plus/ Dolby Digital ou DTS-HD/DTS Digital Surround. Le format de sortie est sélectionné automatiquement en fonction du format audio ou du nombre de canaux pris en charge par le périphérique HDMI connecté. PCM : Pour sélectionner lorsqu’un périphérique connecté à l’appareil ne prend pas en charge les signaux Dolby TrueHD/Dolby Digital Plus/Dolby Digital ou DTS-HD/DTS Digital Surround. Arrêt : Pour ne sortir aucun signal audio sur la prise de sortie HDMI de l’appareil.

Détails du réglage Reportez-vous au mode d’emploi du périphérique connecté à l’appareil, et effectuez les réglages en fonction du périphérique connecté. 48 kHz / 96 kHz / 192 kHz

Coaxial Pour sélectionner le format de sortie des prises de sortie audio numérique.

Éléments de réglage Réduction Pour sélectionner la sortie du taux d’échantillonnage de la prise de sortie audio numérique.

Paramètre audio Réglages de la sortie audio.

REMARQUE • Si “Mode audio Blu-ray” est réglé sur “Sortie audio HD” avec MODE sur la télécommande, le signal audio secondaire BD et le signal audio interactif ne sont pas sortis. • Pour la lecture d’un Super Audio CD avec DSD via les prises de sortie audio analogique, réglez “HDMI” sur “Désactivé”.

Boutons de contrôle de la télécommande

2.UD7006U_FRA_10A.indd

Affichage du menu Annulation du menu

Affichage du menu Annulation du menu

Confirmation du réglage

Retour au menu précédent

FRANÇAIS Paramètre audio

Réglage des haut-parleurs

Les réglages pour la sortie des signaux audio par les prises de sortie analogique 7.1ch sont effectués. • Ce réglage n’est effectif que pour la sortie audio analogique. • Le réglage initial du haut-parleur est 7.1ch. Pour la lecture multi-canaux, assurez-vous d’effectuer ce réglage. Éléments de réglage Configuration Définit le nombre de hautparleurs à utiliser.

Informations système Les informations relatives à l’adresse MAC est affichent.

Les réglages par défaut sont soulignés.

Éléments de réglage Adresse MAC Affiche l’adresse MAC.

Détails du réglage Affiche l’adresse MAC.

2.1ch : Utilisation des haut-parleurs avant gauche et droit. 3.1ch : Utilisation des haut-parleurs avant gauche, droit et central. 4.1ch : Utilisation des haut-parleurs avant gauche et droit et de son ambiophonique gauche et droit. 5.1ch : Pour un système de son ambiophonique de canal 5.1 normal 6.1ch : Un haut-parleur arrière de son ambiophonique est ajouté au système de son ambiophonique de canal 5.1. (Le haut-parleur arrière de son ambiophonique est sortie par le canal SBL) 7.1ch : Pour un système de son ambiophonique de canal 7.1 normal Les réglages ci-dessous peuvent être effectués pour tous les réglages de “2.1ch” à “7.1ch”. • Taille du haut-parleur : Grand ou petit • Haut-parleur de graves : Utilisé ou non utilisé Aucun : Le haut-parleur de graves n’est pas connecté. LFE : Ajoute le signal basse fréquence du canal pour lequel la taille du hautparleur est réglée sur “petit” au signal du haut-parleur de graves et le sort. LFE + principal : Ajoute le signal basse fréquence de tous les canaux au signal du haut-parleur de graves et le sort. • Niveau sonore：0 dB à -10 dB (réglage initial : 0 dB) • Distance：0 m à 10 m (réglage initial : 3 m)

n Lorsque 2.1ch est sélectionné

Lt/Rt : Pour sélectionner la réduction d’échantillonnage de l’entrée audio multi-canaux d’un signal audio DTS-HD, DTS-Digital Surround, Dolby Digital Plus ou Dolby Digital vers un format prenant en charge le son ambiophonique Dolby. Si l’appareil est connecté à un amplificateur AV prenant en charge le son ambiophonique Dolby, vous pouvez profiter du son ambiophonique. Stéréo : Le son multi-canaux subit une réduction d’échantillonnage en stéréo 2 canaux.

REMARQUE Tonalité de test

“Lt/Rt” et “Stéréo” ne sont effectifs que lorsque “2.1ch” est sélectionné. Vérifiez les réglages des hauts-parleurs en utilisant une tonalité d’essai. Bascule automatiquement le haut-parleur pour la sortie de la tonalité d’essai. Appuyez sur ENTER pour régler le valeurs manuellement pour le hautparleur souhaité.

REMARQUE • Avant de lancer la tonalité d’essai, réduisez le réglage du volume sur l’amplificateur à un niveau approprié. • La tonalité d’essai est sortie aussitôt après un appui sur ENTER. • Un appui sur RETURN arrête la tonalité d’essai.

Boutons de contrôle de la télécommande

2.UD7006U_FRA_10A.indd

Affichage du menu Annulation du menu

Affichage du menu Annulation du menu

Confirmation du réglage

Retour au menu précédent

FRANÇAIS Version simplifiée

Informations Cette section répertorie diverses informations liées à cet appareil. Reportez-vous à ces informations si nécessaire.

F Nomenclature et fonctions vpage 44 F Supports lisibles vpage 48 F Autres informations vpage 52 F Dépistage des pannes vpage 56

FRANÇAIS Nomenclature et fonctions Panneau avant

Pour les touches qui ne sont pas décrites ici, lire la page indiquée entre parenthèses ( ).

q Indicateurs du mode de lecture q w er ty

Q1 Touche Stop (2)·········································· (20) Q2 Touche Lecteur (1)························· (7, 17 – 19) Q3 Affichage······················································ (44) Q4 Plateau du disque·········································· (7) Q5 Touche Pause/Arrêt (3)······························ (20) Q6 Touche Ouvrir/Fermer le tiroir (5)····················································· (7, 17 – 19)

Si la touche Q2 ou Q6 est appuyée lorsque l’appareil est en veille, celui-ci se met en marche.

1 : Pendant la lecture 3 : Pendant une pause et la lecture image par image PROG : Pendant la lecture programmée RAND : Pendant la lecture aléatoire 1 A-B : Pendant la lecture répétée

w Affichage des informations Affiche différentes informations de durées écoulées ou de lecture (et autres) du disque.

e Indicateurs du format de lecture r Indicateur du mixage réducteur S’affiche lors de la lecture de signaux audio autorisant le mixage réducteur.

t Indicateur de changement d’angle S’affiche lorsqu’une scène du disque en lecture a été filmée depuis plusieurs angles.

y Indicateurs de canaux audio Affiche le nombre de canaux à signaux audio pendant la lecture. 2CH : Lecture 2-canaux MULTI : Lecture multicanaux

u Indicateur des modes de durée TOTAL : T emps total du Super Audio CD et du CD SING : D urée écoulée du titre/chapitre/piste/ fichier lu(e) REM : D urée restante du titre/chapitre/piste/ fichier lu(e)

i Indicateurs de Groupe/Titre/Piste/Chapitre o Indicateur de sortie HDMI S’affiche lorsque des signaux HDMI audio ou vidéo sont produits en sortie. Ne s’affiche pas si le câble HDMI n’est pas raccordé correctement et si le raccord HDMI n’est pas vérifié.

Q0 Indicateur de supports BD : BD DVD : DVD-Vidéo , DVD-R/+R/-RW/+RW DVD AUDIO : DVD-Audio SUPER AUDIO CD : Super Audio CD CD : CD USB : Dispositif mémoire USB NET : RÉSEAU Affiche le support inséré et son contenu via le réseau.

FRANÇAIS Version simplifiée

Panneau arrière Pour les touches qui ne sont pas décrites ici, lire la page indiquée entre parenthèses ( ).

u Bornes 2ch AUDIO OUT····················································· (13, 14) Pour les logiciels enregistrés en multi-canaux, les signaux analogues qui ont fait l’objet d’un mixage réducteur à 2 canaux sont produits.

i Bornes 7.1ch AUDIO OUT·················································· (10, 14) o Borne RS-232C Prise d’extension pour utilisation future.

i REMARQUE • Ne touchez pas les broches internes des connecteurs sur le panneau arrière. Une éventuelle décharge électrique pourrait endommager de façon permanente votre appareil. • N’insérez pas votre doigt ou d’autres objets dans l’ouverture du ventilateur. Vous risqueriez de vous blesser ou de détériorer l’appareil.

FRANÇAIS Télécommande Pour les touches qui ne sont pas décrites ici, lire la page indiquée entre parenthèses ( ).

FRANÇAIS Insertion des piles q Faites glisser le couvercle arrière dans le sens de la flèche et retirez-le.

Portée de la télécommande w Insérez correctement les deux piles comme indiqué par les marques situées dans le compartiment des piles.

Pointez la télécommande vers le capteur de télécommande de l’unité.

Change lorsque la télécommande de cet appareil fait fonctionner d’autres lecteurs BD Marantz qui se trouvent à proximité Réglez également simultanément le code de la télécommande sur l’appareil principal (vpage 39 “ID de télécommande”).

Environ 23 ft /7 m R03/AAA

REMARQUE Si le code du signal de la télécommande ne correspond pas au code du signal de l’appareil, le code de la télécommande défini sur l’appareil est indiqué sur l’écran. GExempleH Si le réglage du code sur l’appareil est “BD 1”, et que le réglage sur la télécommande est “2”, “BD 1” est indiqué sur l’écran.

REMARQUE Faites correspondre le code du signal de la télécommande avec le code du signal de l’appareil. Si le code de la télécommande est différent, vous ne pouvez pas faire fonctionner cet appareil avec la télécommande.

Version avancée Informations

• Insérez les batteries qui conviennent dans la télécommande. • Remplacez les piles si l’appareil ne fonctionne pas même lorsque la télécommande est actionnée à proximité. (Les piles fournies ne servent qu’aux opérations de vérification.) • Lorsque vous insérez les piles, assurez-vous de les placer dans le bon sens, en respectant les marques q et w qui figurent dans le compartiment à piles. • Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles: • Ne pas mélanger piles neuves et anciennes. • Ne pas utiliser deux types de piles différents. • Ne pas essayer de charger de piles sèches. • Ne pas court-circuiter, démonter, chauffer ou brûler les piles. • Ne placez pas la pile dans un endroit exposé à la lumière directe du soleil ou dans des endroits présentant des températures extrêmement élevées, par exemple près d’un radiateur. • En cas de fuite du liquide de pile, essuyez soigneusement l’intérieur du compartiment avant d’insérer de nouvelles piles. • Ôtez les piles de la télécommande si vous ne l’utilisez pas pendant longtemps. • Veuillez vous débarrasser des piles usagées conformément aux lois locales relatives à la mise au rebut des piles.

REMARQUE L’appareil ou la télécommande risque de fonctionner incorrectement si le capteur de la télécommande est exposé directement à la lumière du soleil, à une lumière artificielle puissante émise par une lampe fluorescente de type inverseur ou à une lumière infrarouge.

GRéglage du code de la télécommandeH • La télécommande fournie comporte deux réglages de code àdistance : BD 1 et BD 2. • Le code est réglé sur “BD 1” en usine. • Pour régler le code sur “BD 2”, maintenez la touche d’arrêt 2 et la touche numérique (2) enfoncées pendant plus de cinq secondes. • Pour régler (repasser) le code sur “BD 1”, maintenez la touche d’arrêt 2 et la touche numérique (1) enfoncées pendant plus de cinq secondes.

e Remettez le couvercle en place.

Réglages de la télécommande (côté télécommande)

Codes régionaux lisibles

DVD+R Symboles utilisés dans ce manuel de l’utilisateur

• L’accessibilité ou la lecture des disques peut être entravée par des interruptions audio et vidéo, etc., selon que l’enregistrement ait été réalisé avec un enregistreur de BD ou de DVD. • Les disques DVD-R/-RW/+R/+RW, et les disques CD-R/RW non finalisés risquent de ne pas pouvoir être lus. Veuillez finaliser les disques avant de les lire.

Les disques suivants ne peuvent pas être lus par le présent appareil. • BD-RE Ver.1.0 (disque BD avec cartouche) • Les disques BD-ROM/BD-R/BD-RE contenant des films enregistrés, des images fixes, audio, et/ou autres fichiers. • BDXL • HD DVD • DVD-RAM • CDV (seule la partie audio peut être lue) • CD-G (seuls les signaux audio peuvent être produits en sortie) • Les CD non-standard (CD protégés contre les copies, etc.) • Disque non autorisé (piraté) • Disque avec zone d’enregistrement inférieure à 55 mm de diamètre • Disque simple vidéo (VSD) / CVD/ Vidéo CD, Super Vidéo CD / Disque compact interactif (CD-I) / CD photo z1

DVD+RW Mode vidéo, Le format AVCHD

CD CD CD-R Il se peut que les disques BD-Vidéo/DVD-Audio/ DVD-Vidéo ne fonctionnent pas comme il est décrit dans ce manuel à cause de la structure du menu. Le lecteur de BD et de disque BD-Vidéo, ainsi que le lecteur de BD/DVD et le disque DVD-Vidéo possèdent chacun un code régional (code attribué à chaque région). La lecture est impossible si les codes ne correspondent pas. Compatibilité des disques Blu-ray : comme les spécifications des disques Blu-ray Discs sont récentes et évoluent de jour en jour, il est possible que des disques de certains types ou versions ne puissent pas être lus avec l’appareil. Le micrologiciel de cet appareil est mis à jour périodiquement. N’oubliez pas de mettre à jour le micrologiciel à la version la plus récente avant d’utiliser l’appareil.

Dispositif mémoire USB • L’appareil prend en charge le système de fichiers FAT16 et FAT 32. Il ne prend pas en charge le système de fichiers NTFS. • La limite des dossiers et des fichiers qu’il est possible d’afficher sur l’appareil est indiquée ci-dessous. (La limite indiquée inclut le dossier racine.） Couches de dossiers Dossiers Fichiers Noms de fichiers, noms de dossiers Noms d’artistes, titres de chansons

• S’il y a un trop grand nombre de caractères pour les afficher sur une ligne, une barre de défilement apparaît dans l’affichage. • Les noms de fichiers/noms de titres/noms d’artistes/noms d’albums sont affichés sur l’écran d’affichage Media player.

REMARQUE • Insérez et retirez un dispositif mémoire USB lorsque l’alimentation est réglée sur en veille. S’il est inséré ou retiré lorsque l’appareil est en marche, il est possible que les fichiers enregistrés ne puissent pas être lus ou soient endommagés. • Il n’est pas compatible avec un lecteur MP3, un appareil photo numérique, un dispositif USB pour téléphone mobile, etc. • L’appareil ne peut pas recharger un périphérique USB. • L’appareil prend en charge le transfert de fichiers USB à haute vitesse (conforme à la norme USB 2.0). • L’appareil ne prend pas en charge les lecteurs de cartes, les câbles d’extension USB ou les concentrateurs USB. • Le contenu AVCHD stocké sur le périphérique mémoire USB connecté à l’appareil peut aussi être lu.

nnÀ propos de la vidéo sur demande DivX® (VOD)

Fichier Supports lisibles Fichiers lisibles (Extension)

• Fréquence d’échantillonnage : 32 kHz, 44,1 kHz, 48 kHz • Débit binaire : 64 kbit/s à 320 kbit/s • Type audio : MPEG1 couche audio 3 • Fréquence d’échantillonnage : 32 kHz, 44,1 kHz, 48 kHz • Débit binaire : 48 kbit/s à 192 kbit/s • Type audio : WMA ver. 9

• Vidéo : MPEG1, MPEG2, MPEG4 • Audio : MP3, AAC, WMA, AC-3

• Vidéo ; WMV9, WMV9AP (VC-1)

• Vidéo : MPEG1, MPEG2, MPEG4 • Audio : PCM, MP3, AAC, AC-3

REMARQUE • ABOUT DIVX VIDEO : DivX® est un format vidéo numérique créé par DivX, Inc. Ce périphérique est officiellement certifié DivX Certified® et il peut lire des vidéos DivX. Visiter le site divx.com pour plus d’informations et pour trouver des outils logiciels servant à convertir vos fichiers en vidéo DivX. • ABOUT DIVX VIDEO-ON-DEMAND : Ce périphérique DivX Certified® doit être enregistré pour lire les films DivX Video-onDemand (VOD) achetés. Pour trouver votre code d’enregistrement, identifier la section DivX VOD dans le menu de configuration de votre appareil. Allez sur vod.divx.com pour plus d’informations sur la façon d’effectuer votre enregistrement.

z Les fichiers possédant une gestion numérique des droits d’auteur (DRM) autres que ceux protégés par DivX® et WMDRM des périphériques sur le réseau ne peuvent pas être lus.

• Fréquence d’échantillonnage : 32 kHz, 44,1 kHz, 48 kHz • Débit binaire : 16 kbit/s à 320 kbit/s • Type audio : MPEG4, AAC • Fréquence d’échantillonnage : 44,1 kHz, 48 kHz • Nombre de bits : 16-bits • Nombre de canaux : 2 canaux • Résolution maximale : 4 096 x 4 096 pixels • Résolution minimale : 32 x 32 pixels • Capacité de fichiers maximale : 12 MB • Version prise en charge : jusqu’à DivX® PLUS HD (Sauf CD-R/-RW)

• Capacité maximale : 2 GB Version basique

Spécifications des fichiers

Symboles utilisés dans ce manuel de l’utilisateur

• Lorsque vous achetez ou louez un fichier DivX® par le biais du site officiel des services de vidéo à la demande (VOD) DivX®, le code d’enregistrement de l’appareil est requis. Pour plus de détails, voir “Enregistrement DivX” (vpage 39). • Il n’est pas possible de lire un fichier VOD DivX® VOD enregistré avec un code différent de celui du code d’enregistrement de l’appareil . • Certains fichiers DivX® VOD font l’objet de restrictions avec des temps de lecture limités (vous ne pouvez pas les lire au-delà de la limite de temps spécifiée). Si votre fichier DivX® VOD a de telles limites, l’écran de confirmation de lecture apparaît. • Utilisez o p pour sélectionner “Oui” si vous souhaitez lire le fichier, ou “Non” si vous ne souhaitez pas le lire. Appuyez ensuite sur ENTER pour confirmer la sélection.

• Selon les conditions d’enregistrement, il est possible que ces fichiers ne puissent pas être lus. • Si un nom de fichier/nom de titre/nom d’artiste/nom d’album comporte des caractères qui ne sont pas pris en charge par l’affichage du lecteur média, il est possible qu’il ne soit pas affiché correctement. • Il est impossible d’afficher les images JPEG enregistrées en système progressif. • Le débit variable (VBR) n’est pas pris en charge (lorsque la lecture est possible, le temps affiché sur l’écran d’affichage accélère et ralentit).

FRANÇAIS Supports lisibles

n À propos des disques et fichiers

Super Audio CD CD BD-Vidéo, DVD-Vidéo

GTypes de Super Audio CDH Les CD musicaux sont divisés en plusieurs sections (pistes). Ces sections se voient allouer des numéros, nommés numéros de piste.

• Disque simple couche

Les disques BD/DVD-Vidéo sont divisés en plusieurs grandes sections (titres) et petites sections (chapitres). Ces sections se voient allouer des numéros, nommés numéros de titres et numéros de chapitres.

Super Audio CD avec une seule couche HDz.

Couche HD GExempleH Super Audio CD avec une double couche HDz, disposant d’une durée de lecture plus longue et d’une qualité sonore supérieure.

Couche HD • Disque hybride

BD hybride • Disque hybride

• Disque double couche

BD, DVD BD、 DVD Titre1 タTitre2 イトル2 タイトル 1 Chapitre チャプター11 Chapitre チャプター22 Chapitre チャプター11 Chapitre チャプター22 Chapitre チャプター33

BD hybride deux couches avec une couche BD et une couche DVD. Les signaux de la couche DVD peuvent être lus sur un lecteur DVD classique.

Couche CD Couche HD z

Super Audio CD double couche constitué d’une couche HDz (haute densité) et d’une couche CD. Les signaux de la couche CD peuvent être lus par une lecteur CD classique.

Tous les CD Super Audio contiennent une couche HD (haute densité) avec des signaux CD Super Audio de haute densité. Cette couche peut contenir une surface de canal stéréo, une surface multi-canaux ou les deux.

Fichier Les fichiers, tels que MP3/WMA/AAC/LPCM/JPEG/DivX®, enregistrés sur DVD-R/-RW/+R/+RW, CD-R/-RW et sur les dispositifs mémoires USB sont divisés en gros segments (dossiers) et petits segments (fichiers). Les fichiers sont stockés dans des dossiers, et les dossiers peuvent être placés dans une hiérarchie pour le stockage. L’appareil peut reconnaître jusqu’à 8 niveaux de dossiers. DVD-R/-RW/+R/+RW, CD-R/-RW ou dispositif mémoire USB DVD-R/-RW、CD-R/-RWまたはSDカード Dossier1 Dossier2

 Fichier7  Dossier3

1er niveau 2ème niveau

DVD-Audio Les disques DVD-Audio sont divisés en plusieurs grandes sections (groupes) et petites sections (pistes). Ces sections sont toutes numérotées, en tant que numéros de groupes et numéros de pistes. DVD-Audio DVDオーディオ グループ1 Groupe1

Lorsque vous gravez des fichiers MP3/WMA/AAC/JPEG/DivX® sur un disque CD-R/-RW, réglez le format du logiciel de gravure sur “ISO9660”. Les fichiers risquent de ne pas être lus correctement s’ils ont été enregistrés dans un autre format. Pour plus de détails, reportez-vous aux instructions de votre logiciel de gravure.

À propos du copyright

• Placez le côté étiqueté du disque au-dessus. • Assurez-vous que le plateau du disque est complètement ouvert lorsque vous insérez le disque. • Placez le disque horizontalement sur le plateau de façon à ce qu’il soit aligné sur le repère.

• Ne pas laisser d’empreintes de doigts, de graisse ou de poussière sur les disques. • Faites particulièrement attention à ne pas rayer les disques lorsque vous les retirez de leurs boîtiers. • Ne pas tordre ni chauffer les disques. • Ne pas agrandir l’orifice central. • Ne pas écrire sur la surface étiquetée (imprimée) avec un stylo à bille, un crayon, etc., ni coller de nouvelles étiquettes sur les disques. • Des gouttes d’eau peuvent se former sur les disques lorsqu’ils sont déplacés subitement d’un lieu froid (à l’extérieur par exemple) vers un lieu chaud. N’essayez pas de les sécher à l’aide d’un sèchecheveux, etc. • N’éjectez pas un dispositif mémoire USB ou n’éteignez pas l’appareil pendant la lecture d’un dispositif mémoire USB. Cela pourrait entraîner un dysfonctionnement ou une perte des données du dispositif mémoire USB. • N’essayez pas d’ouvrir ou de modifier un dispositif mémoire USB. • Le dispositif mémoire USB et les fichiers peuvent être endommagés par l’électricité statique. Ne touchez pas les contacts métalliques dans dispositif mémoire USB avec vos doigts. • N’utilisez pas un dispositif mémoire USB tordu. • Après utilisation, veillez à retirer tout disque ou dispositif mémoire USB, et à le stocker dans son boîtier d’origine, afin d’éviter la poussière, les rayures et les déformations. • Ne stockez pas les disques dans les endroits suivants : 1. Emplacements exposés à la lumière directe du soleil pendant une durée prolongée 2. Emplacements poussiéreux ou humides 3. Emplacements exposés à une température élevée à cause d’appareils de chauffage, etc.

• La copie non autorisée, la diffusion, la représentation et le prêt de disques sont interdits. • Cet élément intègre une technologie de protection anticopie protégée par brevets américains et autres droits de la propriété intellectuelle de Rovi Corporation. L’ingénierie inverse et le désassemblage sont interdits. • Certaines parties de ce produit sont protégées par les lois relatives aux droits d’auteur et sont fournies sous licence par ARIS/SOLANA/ 4C.

Lorsqu’un disque qui ne peut être lu, a été chargé ou que le disque a été inséré à l’envers, “NO DISC” s’affiche sur l’affichage du lecteur.

REMARQUE • Ne chargez qu’un disque à la fois. Vous risquez d’endommager l’appareil ou de rayer les disques en chargeant deux disques ou plus. • Ne pas utiliser de disques craquelés ou déformés, ou réparés avec un adhésif, etc. • Ne pas utiliser de disques sur lesquels la partie collante de l’étiquette ou du cellophane est exposée où sur lesquels se trouvent des restes d’étiquette décollée. Ces disques risquent de rester coincés à l’intérieur du lecteur et de l’endommager. • N’utilisez pas de disques aux formes spéciales car ils risquent d’endommager le lecteur.

• Ne pas pousser le plateau du disque avec la main lorsque l’appareil est éteint. Vous risquez de l’endommager.

À propos de la manipulation des supports

Chargement des disques

Précautions d’emploi des supports

Nettoyage des disques • Si des empreintes de doigts ou de la poussière se trouve sur un disque, essuyez-les avant d’utiliser le disque. • Utilisez un kit de nettoyage de disque disponible dans le commerce ou un chiffon doux pour nettoyer les disques.

Essuyez délicatement le disque de l’intérieur vers l’extérieur.

Ne pas essuyer en un mouvement circulaire.

REMARQUE Ne pas utiliser de spray pour disque, d’agents antistatiques, de benzène, de diluant ou autres dissolvants.

2.UD7006U_FRA_10A.indd

FRANÇAIS Autres informations À propos de la sortie audio des signaux numériques L’appareil peut convertir le format des signaux audio numériques enregistrés sur un support et les sortir. Effectuez les réglages pour un signal audio numérique selon les spécifications de l’appareil connecté. • Les signaux audio provenant des prises de sorties HDMI (fréquence d’échantillonnage, nombre de canaux, etc.) pourrait être limité par les spécifications audio HDMI du périphérique connecté pour des entrées autorisées. Si, par exemple, les spécifications audio HDMI du périphérique connecté sont 5.1 canaux, l’audio 5.1 canaux sera automatiquement reproduit même en lecture 7.1 canaux sur cet appareil. Dans ce cas, la sortie audio analogique sera aussi 5.1 canaux. • Il est possible que l’entrée du signal audio ne soit pas prise en charge selon le moniteur (projecteur, etc.) compatible HDMI utilisé. Lorsque l’appareil est connecté à ce type de périphérique, les signaux audio ne sont pas sortis sur la prise HDMI.

Prise de sortie audio analogique Format audio

CD PCM multilinéaire

DSD (Front L/R) DSD/multilinéaire /PCM linéaire PCM (z3) 2ch (z3)

AAC DTS-CD PCM linéaire 2ch DOLBY DIGITAL MPEG-2 AAC (z8) PCM linéaire 2ch DOLBY DIGITAL PCM linéaire 2ch DOLBY DIGITAL DTS Digital Surround

Prise de sortie HDMI (z1, z2, z5) Flux binaire (z2) (Réglage par défaut)

PCM DOLBY DIGITAL DOLBY DIGITAL PLUS DOLBY TrueHD DTS Digital Surround

DTS-HD PCM multilinéaire (z4)

DSD (z6) 2ch PCM linéaire

DSD/PCM linéaire 2ch (z3)

Couche CD CD, MP3, WMA PCM DTS Digital Surround

PCM linéaire DOLBY DIGITAL 2ch MPEG-2 AAC PCM linéaire PCM linéaire DOLBY DIGITAL PCM linéaire 2ch DOLBY DIGITAL DTS Digital Surround

Flux binaire (z2) (Réglage par défaut)

DOLBY DIGITAL DTS-HD BD-R/-RE Prise de sortie audio numérique (coaxiale)

2ch PCM linéaire 2ch PCM linéaire

z1 : Le format de sortie est modifié automatiquement en fonction du format audio ou du nombre de canaux que prend en charge le périphérique HDMI connecté. z2 : Si “Mode audio Blu-ray” est réglé “Sortie audio Mix”, le signal audio secondaire et le signal audio interactif sont mélangés et sortis (vpage 7, 27). z3 : Pour afficher la sortie DSD, réglez “HDMI” sur “Arrêt” (vpage 41). z4 : Le contenu DTS-HD MA 5.1ch/192 kHz est reproduit comme 5.1ch/96 kHz. z5 : Si le périphérique HDMI connecté ne prend pas en charge les signaux Dolby Digital Plus, Dolby TrueHD, ou DTS-HD, le signal est sorti en tant que Dolby Digital ou flux binaire DTS Digital Surround. S’il ne prend pas en charge les signaux Dolby Digital ou flux binaire DTS Digital Surround, le signal est sorti en tant que PCM multilinéaire ou PCM linéaire 2 canaux. z6 : Si le périphérique HDMI connecté ne prend pas en charge DSD, le signal est sorti en tant que PCM linéaire. z7 : Si l’appareil HDMI connecté ne prend pas en charge le format AAC, le signal est transmis au format PCM linéaire. z8 : Si l’appareil HDMI connecté ne prend pas en charge le format AAC, le signal n’est pas transmis. z9 : Si l’appareil HDMI connecté ne prend pas en charge le format HE-AAC, le signal n’est pas transmis.

AAC (z7) PCM multilinéaire

DTS Digital Surround

FRANÇAIS Système de protection des droits auteurs (HDCP)

REMARQUE Si un périphérique qui ne prend pas en charge la technologie HDCP est connecté, les signaux vidéo et audio ne sont pas sortis correctement. Lisez le manuel de l’utilisateur de votre téléviseur ou récepteur AV pour plus d’informations.

Cet appareil utilise les technologies suivantes:

“Blu-ray Disc™” et le logo sont des marques de commerce de Blu-ray Disc Association. “Blu-ray 3D™” et le logo “Blu-ray 3D™” sont des marques de commerce de Blu-ray Disc Association. Le logo “BD-LIVE” est une marque de commerce de la Blu-ray Disc Association. “BONUSVIEW” est la marque déposée de l’association des disques blu-ray. est une marque commerciale de DVD Format/Logo Licensing Corporation.

Java et toutes les autres marques de commerce et logos sont des marques commerciales ou marques déposées de Sun Microsystems, Inc. aux Etats-Unis et dans les autres pays. Fabriqué sous licence de Dolby Laboratories. Le terme Dolby et le sigle double D sont des marques commerciales de Dolby Laboratories.

“AVCHD” et le logo “AVCHD” est la marque déposée des corporations Panasonic et Sony. “x.v.Color” et le logo “x.v.Color” sont des marques de commerce de Sony Corporation.

est une marque de commerce de Eastman Kodak Campany. DLNA®, le logo DLNA et DLNA CERTIFIED® sont des marques de commerce, des marques de service ou des marques de certification de Digital Living Network Alliance. Catégorie d’appareil : DMP (Digital Media Player, lecteur de contenu numérique) Fonction du produit DLNA Certified® : RECHERCHE, LIT les types de contenu suivant : audio, images, vidéos (Vérifiez les formats de contenu pris en charge.) Site Web de DLNA : www.dlna.org Certains contenus peuvent ne pas être compatibles avec d’autres produits DLNA Certified® (par exemple : les formats en option) YouTube et le logo YouTube sont des marques déposées de Google Inc.

Fabriqué sous licence sous brevet U.S. #’s: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,392,195; 7,272,567; 7,333,929; 7,212,872 et autres brevets U.S. et internationaux déposés et en instance. DTS et le logo correspondant sont des marques déposées, et DTS-HD, DTS-HD Master Audio | Essential, et les logos DTS sont des marques commerciales de DTS, Inc. Le produit comprend une partie logicielle. © DTS, Inc. Tous droits réservés.

DivX®, DivX Certified®, DivX Plus™ HD et les logos associés sont des marques déposées de DivX, Inc. et sont utilisés sous licence.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans les autres pays.

Windows Media et le logo Windows sont des marques commerciales ou déposées de Microsoft Corporation aux Etats-Unis et dans les autres pays.

Pour lire du contenu vidéo et audio numérique tel que BD-Vidéo ou DVD-Vidéo via une connexion HDMI, le lecteur et le téléviseur ou le récepteur AV doivent tous deux prendre en charge le système de protection des droits d’auteur, connu sous le nom de HDCP (High-bandwidth Digital Content Protection System). HDCP est une technologie de protection des droits d’auteur comportant un cryptage des données et une authentification de l’appareil AV connecté. Cet appareil prend en charge la technologie HDCP.

Renseignements relatifs aux marques commerciales

À propos de la sortie audio des signaux numériques

Netflix et le logo Netflix sont des marques déposées de Netflix, Inc.

FRANÇAIS Explication des termes A AAC (Advanced Audio Coding, codage audio avancé) Il s’agit d’un format de compression des données audio normalisé au plan international. Il possède un taux de compression 1,4 fois plus élevé que le format de compression audio “MP3” adopté pour la norme “MPEG-1”. Adresse IP Numéro d’identification attribué à chaque périphérique du réseau. Adresse MAC Code d’identification unique des appareils en réseau tels que les cartes LAN. Audio primaire Ce signal sonore est enregistré dans l’histoire principale des BD-Vidéo. Audio interactif Les sons tels que le clic produit pendant le fonctionnement et enregistré dans le menu initial des BD-Vidéo. Audio secondaire Ce sont les signaux sonores correspondant aux commentaires du réalisateur et à d’autres données enregistrées dans le bonus view du BD-Vidéo. B BD-J (Java) Avec les BD-Vidéos, des logiciels divertissants dotés de fonctions encore plus interactives (jeux) et utilisant les applications Java sont disponibles. BD-LIVE L’appareil peut être connecté à Internet pour bénéficier d’un grand nombre de fonctions, y compris du contenu supplémentaire tel que des vidéos ou des sous-titrages spéciaux, des jeux en réseau, etc. Blu-ray disc Il s’agit d’un disque composé d’1 couche sur une face possédant une capacité de 25 Go et capable d’enregistrer des films et des jeux vidéo d’une visibilité exceptionnelle. Bonus View Images spéciales pour les BD-Vidéos . Inclut les commentaires du réalisateur, une version de l’histoire développée en parallèle et des images tournées de points de vue différents.

C Chapitre Il s’agit d’une interruption délibérée introduite par le responsable de l’organisation du menu initial du BD ou du DVD-Vidéo. La fonction de recherche du menu du DVD recherche le début de cette interruption. Code régional Ce code indique le pays, ou la région, dans lequel le BD ou DVD-Vidéo peut être lu. Commentaire audio Il s’agit d’un programme audio inclus en supplément dans un DVD vidéo ou un BD vidéo. Il fait appel à une fonction multi-audio grâce à laquelle un membre de l’équipe, le réalisateur etc., fournit une explication ou un commentaire audio en accompagnement de la vidéo. Couleur profonde Cette technologie permet l’expression d’un nombre de couleurs plus élevé que les 8 bits traditionnels et une reproduction plus fine des couleurs, proche des couleurs naturelles. D Débit binaire Ce terme exprime la quantité de données vidéo/audio enregistrées sur un disque lue en 1 seconde. DHCP (Dynamic Host Configuration Protocol) Cette fonction affecte automatiquement les adresses IP aux périphériques du réseau. DivX Ce codec vidéo (logiciel de compression/décompression vidéo) a été mis au point par la société DivX. La technologie de compression repose sur la norme “MPEG-4 Part 2” (appelée “MPEG-4 ASP”). Il permet de compresser une longue vidéo en un petit fichier tout en conservant une image de haute qualité. Deux versions sont disponibles : la version “DivX” gratuite ou la version “DivX PRO” payante. DLNA Abréviation de Digital Living Network Alliance. Groupe industriel fondé pour déterminer les spécifications pour la connexion commune des périphériques visuels audio et des ordinateurs dans un réseau domestique et l’utilisation commune des données concernant la musique, la photo et la vidéo. Cet appareil est basé sur la recommandation DLNA Home Networked Device Interoperability Guidelines. DNS (Domain Name System) Système qui fait correspondre les noms d’hôte sur Internet aux adresses IP. Dolby Digital (5.1-ch Surround) Il s’agit d’un effet stéréophonique développé par Dolby Laboratories. Ce système audio à multicanaux indépendants comporte un maximum de 5.1 canaux.

Dolby Digital Plus Il s’agit d’une version développée du Dolby digital représentant une technologie audio numérique d’une qualité sonore remarquable, adoptée en tant qu’audio optionnel pour le disque Blu-ray. Dolby TrueHD Cette technologie de codage sans perte est adoptée en tant qu’audio optionnel pour le disque Bluray et prend en charge 7.1 canaux. DTS Abréviation de Digital Theater System, un système audio numérique développé par DTS. La lecture de signaux sonores en raccordant ce système à un appareil tel qu’un amplificateur DTS, produit une position de champ sonore précise et un effet sonore réaliste, comme si vous étiez dans un cinéma. DTS-HD Cette technologie audio propose une qualité sonore supérieure et des fonctionnalités améliorées par rapport au système DTS conventionnel et est adoptée en tant qu’audio optionnel pour les disques Blu-ray. Cette technologie offre une transmission multicanaux, une vitesse de transfert des données supérieure, une fréquence d’échantillonnage élevée et une lecture audio sans perte. Les disques Blu-ray prennent en charge un maximum de 7.1 canaux. E Entrelacement (balayage entrelacé) Cette méthode conventionnelle, utilisée pour la projection d’images sur une télévision, affiche 1 trame d’image par moitié, respectivement en 2 champs. F Finaliser Il s’agit d’un processus permettant la lecture de disques BD/DVD/CD enregistrés à l’aide d’un enregistreur, par d’autres lecteurs. Fréquence d’échantillonnage L’échantillonnage consiste à effectuer une lecture d’une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l’onde lors de chaque lecture dans un format numérisé (produisant un signal numérique). Le nombre de lectures effectuées en une seconde est appelée “fréquence d’échantillonnage”. Plus cette valeur est grande, plus le son reproduit est proche du son original. G Gamme dynamique La différence entre le niveau sonore non distordu maximum et le niveau sonore minimum discernable du bruit émit par l’appareil.

FRANÇAIS J JPEG (Joint Photographic Experts Group) Il s’agit d’une norme de compression des données photographiques. En raison de sa capacité à réduire la taille d’un fichier avec relativement peu de détérioration de la qualité d’image, ce format est largement utilisé pour enregistrer des images sur les caméras vidéo etc. L LAN (Local Area Network, ou réseau local) Réseau filaire ou sans fil qui relie les appareils entre eux. Letterbox 4:3 Lorsqu’un disque large (16:9) est lu en raccordant une télévision 4:3 à cet appareil, cette fonction lit l’ image en affichant une bande noire en haut et en bas de l’écran. LFE Abréviation de Low Frequency Effect, un canal de sortie accentuant l’effet de basse fréquence sonore. Le son ambiophonique est intensifié par la production de basses profondes de 20 Hz à 120 Hz.

X x.v.Color Cette fonction permet un affichage plus détaillé des couleurs des HDTV. Elle permet l’affichage de couleurs vives et naturelles. “x.v.Color” est une marque déposée de Sony. Y YouTube Site de partage de contenu vidéo géré par YouTube Inc.

S Sous-titre principal Ce sous-titrage est enregistré dans la partie principale d’une BD-vidéo. Sous-titre secondaire Sous-titrage, tel que les commentaires du réalisateur et d’autres données enregistrées dans la partie Bonus View d’un BD-vidéo.

M Masque de sous-réseau Valeur sur 32 bits qui définit quels sont les bits d’une adresse IP réservés à une adresse réseau pour son identification sur le réseau. Menu Pop up Ce menu est enregistré dans les logiciels BD. Ce menu peut être affiché à l’écran et utilisé pendant la lecture d’un BD. Mixage réducteur Cette fonction réduit le nombre de canaux ambiophoniques pour la lecture des données. MP3 (MPEG Audio Layer 3) Il s’agit d’un format de compression des données audio normalisé au plan international qui utilise la norme de compression vidéo “MPEG-1”. Il compresse le volume de données à environ un onzième de sa taille initiale tout en conservant une qualité de son équivalente à celle d’un CD musical.

R Rapport d’aspect Il s’agit du rapport de longueur et de largeur de l’écran de télévision. Le rapport d’un écran de télévision conventionnel est de 4:3 et celui d’un grand écran est de 16:9. Recadrage plein écran 4:3 Lorsqu’un disque large (16:9) est lu en raccordant une télévision 4:3 à cet appareil, cette fonction coupe les côtés gauches et droits de l’image à la taille 4:3, en fonction des informations de commande du disque.

W WMA (Windows Media Audio) Il s’agit de la technologie de compression audio mise au point par la société Microsoft. Les données WMA peuvent être codées à l’aide de Windows Media® Player version 7, 7.1, Windows Media® Player pour Windows® XP et la série Windows Media® Player 9. Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement.

I Incrustation d’image Cette fonction pour BD-Vidéo vous permet de visualiser le montage ou les commentaires d’une scène dans une fenêtre vidéo secondaire en même temps que l’histoire principale sur l’écran vidéo primaire.

P Passerelle par défaut Cet appareil est le point d’entrée et de sortie entre un réseau interne et un réseau externe (Internet, etc.). PCM linéaire Ce signal est un signal PCM (modulation d’impulsion codée) non compressé. Il s’agit du même système que celui du CD audio sauf qu’il utilise les fréquences d’échantillonnage 192 kHz, 96 kHz, et 48 kHz en BD ou DVD et offre un son de qualité supérieure à celui du CD. Progressif (balayage séquentiel) Il s’agit d’un système de balayage du signal vidéo permettant d’afficher 1 trame de vidéo comme une image. Ce système restitue des images avec moins de bruit de fond comparé au système entrelacé. Proxy Connexion pour sécuriser l’accès à haut débit et la transmission pour se connecter à Internet depuis un réseau interne.

N Netflix Service de distribution en continu de vidéos proposé par Netflix Inc. aux États-Unis.

V Valeurs nominales Selon l’âge du téléspectateur, cette fonction restreint la lecture de BD-Vidéo ou de DVD-Vidéo. L’appareil peut être réglé pour restreindre la visualisation par niveaux de 0 à 254 pour les BD-Vidéos, et de 1 à 8 pour les DVD-Vidéos. Vidéo principale Ce signal vidéo est enregistré dans la partie principale d’une BD-vidéo.

H HDCP Lors de la transmission de signaux numériques entre plusieurs appareils, cette technologie de protection des droits d’auteur crypte les signaux pour empêcher la copie illicite du contenu. HDMI Abréviation de High-Definition Multimedia Interface, une interface numérique AV pouvant être connectée à une télévision ou à un amplificateur. Les signaux vidéo et audio peuvent être raccordés à l’aide d’1 seul câble.

Explication des termes MPEG Abréviation de Moving Picture Experts Group, standard international de la méthode de compression audio des films de cinéma. Les images contenues dans les BD les DVD sont enregistrées à l’aide de cette méthode.

T Titre Il s’agit de l’unité du contenu consistant en chapitres du BD ou DVDVidéo. Certains BD ou DVD-Vidéo peuvent contenir plusieurs menus.

FRANÇAIS Dépistage des pannes Si un problème se produit, vérifiez d’abord les points suivants: 1. Les connexions sont-elles correctes ? 2. L’appareil est-il utilisé conformément aux descriptions du manuel de l’utilisateur ? 3. Les autres composants fonctionnent-ils correctement ? Si l’appareil ne fonctionne pas correctement, vérifiez les points énumérés dans le tableau ci-dessous. Si le problème persiste, il s’agit peut-être d’un dysfonctionnement. Dans ce cas, débranchez immédiatement le cordon d’alimentation et contactez votre revendeur.

GVidéoH Symptôme Aucune image n’apparaît.

GGénéralitésH Symptôme Pas d’alimentation.

La lecture ne commence pas, même lorsque vous appuyez sur 1, ou elle commence mais s’arrête immédiatement.

• Vérifiez que le cordon d’alimentation CA soit bien branché. • Branchez le cordon d’alimentation dans la prise murale. • Vous pouvez activer le dispositif de protection. Débranchez une fois le cordon CA et attendez 5-10 secondes, puis rebranchez-le.

• Y a-t-il de la condensation à l’intérieur du lecteur ou sur le disque? (Laissez-le éteint pendant 1 ou 2 heures). • Le disque risque de ne pas être lu correctement s’il est rayé ou sali par des empreintes digitales. Nettoyez le disque ou remplacez-le par un disque non rayé. • Le disque est-il chargé à l’envers? Insérez le disque correctement, c’est à dire le côté contenant les signaux à lire orientés vers le bas. • Un disque au format non lisible a-t-il été chargé? • Aucun disque n’est inséré. Insérez un disque.

Pas de retour sur • Une erreur interne s’est peut être produite. Mettez l’appareil en l’écran de démarrage veille, attendez un instant, puis rallumez-le. lorsque le disque est extrait.

Les touches ne fonctionnent pas ou l’appareil ne répond plus

• Les opérations ne sont peut-être pas autorisées par le disque. • Vous pouvez activer le dispositif de protection. Débranchez une fois le cordon CA et attendez 5-10 secondes, puis rebranchez-le. • Voir les instructions du disque.

L’angle ne change pas.

• Le changement d’angle est impossible si une BD ou DVD-Vidéo n’enregistre pas les angles multiples. D’autre part, plusieurs angles peuvent être enregistrés pour des scènes spécifiques.

La lecture ne démarre pas quand le titre est sélectionné.

• Il se peut que la lecture soit interdite à cause des réglages de restriction. Vérifiez les paramètres “Valeurs nominales” dans le menu GUI.

Le mot de passe pour le niveau de classement a été oublié.

• Dans le menu de l’interface graphique, effectuez la procédure “Système” – “Initialiser”.

L’image ne s’affiche pas ou n’est pas nette. L’image d’un disque BD-Vidéo ou DVDVidéo est en noir et blanc.

• Bascule le réglage de l’entrée du téléviseur sur l’entrée externe connectée au lecteur. • La fonction Pure Direct est-elle réglée sur “Pure Direct 1” ou sur “Pure Direct 2”? Réglez-la sur “Off”. • Vérifiez la connexion du câble vidéo vidéo/composante. • L’appareil est-il réglé sur “Sortie 24p activée” en appuyant sur HDMI MODE sur la télécommande ? Si c’est le cas, aucun signal vidéo n’est sorti sur les prises vidéo et composante vidéo pendant la lecture de certains disques. • Le réglage de la résolution correspond-il à celle du périphérique connecté ? • La résolution est-elle réglée en fonction du périphérique connecté en appuyant sur la touche RESOLUTION de la télécommande? Effectuez les réglages pour la résolution. • Le câble vidéo n’est pas connecté à fond. Connectez le câble vidéo à fond. • La borne HDMI OUT est probablement reliée à une borne DVI IN du matériel. La connexion DVI ne prend pas en charge les fonctions HDCP et les signaux audio ne sont pas transmis correctement.

• L’image peut être légèrement perturbée tout de suite après l’avance rapide ou le retour en arrière. Ceci ne constitue pas un dysfonctionnement. • Connectez la sortie vidéo vidéo/composante de l’appareil directement au téléviseur ou au téléviseur via le récepteur AV. Ne le connectez pas via un VCR (magnétoscope). Certains disques comportent des signaux interdisant la copie, et lorsque de tels disques sont lus via un magnétoscope, le système de protection contre la copie peut perturber l’image. • Un disque incompatible avec le lecteur ou possédant un numéro de région différent est-il chargé ? (Ce lecteur prend en charge les codes régionaux “A” pour les disques BD-Vidéo, “1” ou “ALL” pour les disques DVD-Vidéo).

L’image s’immobilise • Le disque risque de ne pas être lu correctement s’il est rayé ou sali en cours de lecture. par des empreintes digitales. Nettoyez le disque ou remplacez-le par un disque non rayé. • Il se peut que les données enregistrées sur le disque soient corrompues.

Les sous-titres ne s’affichent pas.

• Les sous-titres ne s’affichent pas si les fichiers BD-Vidéo, DVDVidéo ou DivX® n’en contiennent pas. • Le paramètre de sous-titrage est-il réglé sur “Arrêt”? Utilisez le menu du disque ou SUBTITLE pour régler l’affichage du soustitrage.

FRANÇAIS GDispositif mémoire USBH GAudioH Cause/Solution

Aucun son n’est émis ou le son est trais faible.

• Vérifiez les appareils audio raccordés et les connexions des hautparleurs. • Les appareils audio raccordés sont-ils allumés? Est-ce que la sélection de source d’entrée est réglée sur la source à laquelle l’appareil est connecté ? • La sortie audio sélectionnée est-elle correcte?

• L’appareil est en mode lecture arrière, avance rapide, retour rapide, avance lente, retour lent ou pause. Revenez à la lecture normale. • La borne HDMI OUT est probablement reliée à une borne DVI IN du matériel. La connexion DVI ne prend pas en charge les fonctions HDCP et les signaux audio ne sont pas transmis correctement. • La fonction Pure Direct est-elle réglée sur “Pure Direct 1” ou sur “Pure Direct 2”? Réglez-la sur “Off”.

Page 7, 27 11 – 14 – 7, 22, 52 22 13, 53 24 7, 27

Le signal audio • Le signal sélectionné est-il le signal audio multi-canal ? Appuyez multi-canal n’est pas sur la touche AUDIO de la télécommande pour basculer du signal transmis. audio pris en charge par le disque au signal audio multi-canal. • L’appareil est-il raccordé à la borne d’entrée audio multi-canal du récepteur AV ? • Si tel est le cas, effectuez les réglages en fonction des enceintes connectées en utilisant le choix “Réglage des haut-parleurs” – “Configuration” du menu GUI.

• Le choix “Sortie audio” – “Réduction” du menu GUI n’est pas Le signal audio réglé sur 192 kHz. Réglez le choix “Réduction” sur 192 kHz. numérique à 192 kHz • Le contenu gravé sur le disque en cours de lecture est protégé par n’est pas transmis le droit d’auteur. Même si le choix “Réduction” est réglé sur 192 à partir de la borne kHz, le signal audio est transmis au format 48 kHz. DIGITAL OUT COAXIAL.

Le dispositif mémoire USB n’est pas reconnu.

Les signaux vidéo • Mettez l’appareil hors tension puis remettez-le sous tension. et audio ne sont • Mettez le dispositif connecté à l’appareil hors tension puis pas sortis par la remettez-le sous tension. • Débranchez le câble HDMI et rebranchez-le. connexion HDMI. • Pour raccorder l’appareil à un récepteur AV, connectez d’abord l’appareil directement à un téléviseur et vérifiez la sortie vidéo et audio. Si le résultat est correct, reconnectez l’appareil au récepteur AV et vérifiez les réglages du récepteur AV.

• Certains dispositifs mémoire USB ne fonctionnent pas avec l’alimentation fournie par cet appareil. L’appareil fournit au dispositif mémoire USB une alimentation 5 V/1 A. Utilisez un dispositif mémoire USB compatible avec les spécifications de cet appareil. • Vérifiez que le dispositif mémoire USB est solidement connecté au port USB.

Les fichiers commençant par “.” ne peuvent être lus.

• Lorsque l’on copie un contenu créé par Mac OS X sur un dispositif mémoire USB, tous les contenus y compris les fichiers cachés sont copiés. Bien que l’extension de ces fichiers soit identique à l’extension du contenu, il ne s’agit pas en réalité d’un contenu. Effacez ces fichiers avec un autre OS tel que Windows.

Impossible de lire BD-LIVE/incrustation d’image.

• Le dispositif mémoire USB intégrée ont-ils plus de 1 Go d’espace disponible ? • Le dispositif mémoire USB a-t-il été initialisé par un appareil ? • Le dispositif mémoire USB a-t-il été inséré alors que l’appareil était allumé ? (Insérez le dispositif mémoire USB lorsque l’appareil est en état de veille.)

Cause/Solution • Vérifiez la connexion du câble HDMI. • Le voyant “HDMI” est-il allumé sur l’affichage de l’appareil ? • La fonction Pure Direct est-elle réglée sur “Pure Direct 1” ou sur “Pure Direct 2”? Réglez-la sur “Off”. • Vérifiez si le périphérique d’affichage connecté ou l’autre périphérique prend en charge la technologie HDCP. Cet appareil ne sortira pas de signal vidéo si l’autre périphérique ne prend pas en charge la technologie HDCP. Voir le manuel de l’utilisateur du téléviseur, récepteur AV, etc. • Vérifiez que le réglage de la résolution vidéo HDMI prend en charge la résolution du périphérique connecté. Lorsqu’il est réglé sur “Auto”, cet appareil effectue le réglage automatiquement.

Impossible d’afficher • L’appareil a-t-il initialisé le dispositif mémoire USB avec les formats (lire) les données applicables ? (FAT16/FAT32) enregistrées dans un • Utilisez-vous un concentrateur USB ? Si tel est le cas, connectez le dispositif mémoire dispositif mémoire USB directement sur un port USB du panneau USB. avant de l’appareil. • Utilisez-vous une rallonge USB ? Si tel est le cas, connectez le dispositif mémoire USB directement sur le port USB du panneau avant de l’appareil. • Le contenu du dispositif mémoire USB est-il compatible avec cet appareil ? Utilisez le menu “Fichier” pour vérifier que le contenu est compatible avec l’appareil. • Lorsqu’un dispositif mémoire USB de 192 Mo ou moins est formaté en FAT32, cet appareil peut ne pas parvenir à le lire. Si cela se produit, formatez-le en FAT16. • Cet appareil ne prend pas en charge un dispositif mémoire USB contenant des données cryptées.

GHDMIH Les signaux vidéo et audio ne sont pas sortis par la connexion HDMI.

Cause/Solution • Le format du dispositif mémoire USB ne correspond pas à cet appareil ou le dispositif mémoire USB n’est pas compatible. • Le mode de lecture du support est-il réglé sur “MODE USB”? Sélectionnez “USB” avec USB/DISC.

Le signal audio • Réglez “Mode audio Blu-ray” sur “Sortie audio Mix” en utilisant le interactif n’est pas menu de réglages Mode. transmis.

Symptôme Impossible de lire mon dispositif mémoire USB.

• Réglez “Mode audio Blu-ray” sur “Sortie audio HD”.

Symptôme Le son HD n’est pas produit.

FRANÇAIS GDisqueH Symptôme Un disque lisible n’est pas lu.

Impossible de lire un disque.

• La lentille de la tête de lecture et peut-être sale. Avant de faire appel au service d’entretien, essayez de nettoyer le laser de la tête de lecture à l’aide d’un nettoyant pour lentille disponible dans le commerce. (N’utilisez pas de brosse avec le nettoyant car cela pourrait endommager la lentille.)

• La procédure de finalisation après enregistrement n’a pas été effectuée correctement. Les disques doivent être correctement finalisés.

Impossible de se • Le câble LAN n’est pas connecté. Corrigez les connexions du connecter au réseau. réseau. • L’adresse IP est incorrecte. Corrigez les paramètres du réseau. • La connexion a été bloquée par le pare-feu. Autorisez la connexion avec l’appareil.

Impossible de trouver • Le serveur ne fonctionne pas. Démarrez le serveur. le serveur • Le serveur n’a pas authentifié l’appareil. Authentifiez l’appareil du côté du serveur. • L’appareil ne reconnaît pas le serveur. Récupérez de nouveau la liste du serveur.

Le lecteur multimédia • La liste comporte un grand nombre de fichiers et le traitement reseau ne répond pas. prend du temps. Attendez que le traitement se termine. • Plusieurs serveurs sont en cours de démarrage ou en train d’effectuer la mise à jour des informations. Attendez que le traitement se termine. • Le lecteur multimédia ne répond plus aux opérations. Appuyez sur Recherche DLNA dans le menu du lecteur média.

Impossible d’obtenir • Le serveur crée la liste des fichiers. Cela peut prendre un certain la liste des fichiers. temps pour que le serveur crée la liste des fichiers. Si c’est le cas, attendez que la création de la liste soit terminée. • Le nombre de fichiers pouvant être enregistrés par le serveur a été dépassé. Limitez le nombre de formats de fichiers à la plage qui peut être enregistrée par le serveur. Pour plus de détails, voir le guide de l’utilisateur du serveur. • Des caractères qui ne sont pas pris en charge par le serveur sont utilisés dans des zones telles que le nom du fichier. Limitez le nombre de formats de fichiers à la plage qui peut être enregistrée par le serveur. Pour plus de détails, voir le guide de l’utilisateur du serveur.

Impossible de lire les • Le serveur ne prend pas en charge la fonction DRM. Connectezfichiers protégés par vous à un serveur qui prend en charge la fonction DRM. DRM. • Le serveur n’a pas obtenu la licence DRM. Récupérez au préalable la licence DRM du côté du serveur.

La lecture ou le passage au fichier suivant prend du temps.

• La taille du fichier est importante. Il ne s’agit pas d’un dysfonctionnement. • Du contenu protégé par DRM est en cours de lecture. Il ne s’agit pas d’un dysfonctionnement.

La liste des fichiers • Il y a un grand nombre de fichiers dans la liste. Pendant la lecture prend du temps pour aléatoire, plus le nombre de fichiers dans le serveur est important, s’afficher. plus il faut du temps pour afficher la liste. Réduisez le nombre de serveurs connectés ou réduisez le nombre de fichiers enregistrés sur le serveur.

Impossible • Le serveur ne prend pas en charge ce format de fichier. La lecture d’effectuer la lecture, n’est possible qu’avec les fichiers dont les formats sont pris en même si le format charge par l’appareil et le serveur. Voir le guide de l’utilisateur du de fichier est pris serveur. en charge pour la • La bande passante du réseau n’est pas suffisante. La lecture. communication dans un réseau peut devenir encombrée ; arrêtez la communication des autres périphériques, ou redéfinissez l’architecture de votre environnement réseau. La lecture s’interrompt.

• Le débit binaire du fichier est trop élevé. La communication dans un réseau peut devenir encombrée ; arrêtez la communication des autres périphériques, ou redéfinissez l’architecture de votre environnement réseau.

• La connexion réseau n’est pas établie. Effectuez un test de connexion. Si le message “ÉCHEC réseau.” s’affiche pendant le test, vérifiez la connexion du câble réseau et les réglages. • Lorsque l’on utilise la fonction BD-LIVE™, la vitesse de transmission de la connexion à haut débit utilisée n’est pas suffisante. Consultez votre Fournisseur d’Accès Internet (FAI) et passez à la vitesse recommandée pour l’utilisation d’une connexion à haut débit. • Vérifiez que le disque prend en charge les fonctions BD-LIVE™. • Si les fonctions BD-LIVE™ sont inopérantes même après le téléchargement de données sur un dispositif mémoire USB, reformatez le dispositif mémoire USB sur cet appareil. • Le choix “Connexion BD-Live” du menu “Réseau” est réglé sur “Interdit”. Réglez-le sur “Autorisé”.

Lecture de vidéo BD- • Le contenu téléchargé dans la mémoire intégrée ou sur le LIVE™ impossible. dispositif mémoire USB est fourni dans le cadre d’un contenu BD vidéo par la société de production qui a enregistré le disque. Vous ne pouvez pas copier de contenu vidéo ou audio BD-LIVE™ sur un dispositif mémoire USB et lire ce dernier indépendamment sur un équipement autre que cet appareil.

La fonction BD-Live ne marche pas.

Spécifications nn Performance audio

Format des signaux : Disques utilisables / dispositif mémoire :

Symptôme L’appareil ne peut pas être opéré avec la télécommande.

Page 47 47 Entrée vidéo :

• Certaines fonctions peuvent ne pas être utilisées dans des conditions de fonctionnement spécifiques ; ceci ne représente pas un dysfonctionnement de l’appareil. Lisez la description des présentes Manuel de l’utilisateur pour le détail du bon fonctionnement. • Il se peut que le volume diffère d’un disque à un autre. Ces différences sont dues à la méthode d’enregistrement des signaux sur le disque et ne représentent pas un dysfonctionnement. • Pendant la lecture programmée, il est impossible de lire les pistes aléatoirement ou de commencer la lecture à partir d’une piste ou d’un fichier particulier. • Certaines fonctions sont interdites sur certains disques.

Sortie vidéo composant : Sortie HDMI : Sortie audio analogique : Caractéristiques de la sortie audio :

Sortie audio numérique :

CA 120 V, 60 Hz 39 W • Si en mode veille (économie d’énergie) : 0,3 W

• En veille normale : 0,5 W Dimensions externes maximales : Poids :

440 (L) x 109 (H) x 330 (P) mm (17-3/8” x 4-5/16” x 13”) 4,8 kg (10,5 lbs)

z Dans un but d’amélioration, ces spécifications et la conception sont susceptibles de changements sans préavis.

Alimentation : Consommation : Consommation : (vpage 37 “Économie d’énergie”)

Cause/Solution • Dirigez la télécommande directement sur le capteur infrarouge, sur la panneau avant de l’appareil. • Utilisez la télécommande à moins de 23 ft / 7 m de distance du capteur de télécommande. • Retirer l’obstacle. • Remplacez les piles. • Insérez les piles dans le bon sens, en vérifiant les marques q et w. • Faites coïncider le code de signal de la télécommande avec celui de l’appareil. • Vérifiez que le capteur de télécommande de l’appareil n’est pas exposé directement à la lumière du soleil ou à la lumière puissante d’une lampe fluorescente. Évitez d’exposer le capteur de télécommande à une source lumineuse puissante.

GTélécommandeH NTSC, PAL (1) Disque BD-Audio : 12 cm 1 face 1 couche, 12 cm 1 face 2 couches (2) DVD-Vidéo / Disque DVD-Audio : 12 cm 1 face 1 couche, 12 cm 1 face 2 couches / 12 cm 2 faces 2 couches (1 face 1 couche) 8 cm 1 face 1 couche, 8 cm 1 face 2 couches / 8 cm 2 faces 2 couches (1 face 1 couche) (3) Super Audio CD : 12 cm 1 couche / 12 cm 2 couches / 12 cm Hybride (4) Disque compact (CD-DA) : 12 cm / 8 cm disque (5) dispositif mémoire : dispositif mémoire USB Niveau de sortie : 1 Vp-p (75 Ω) Borne de sortie : Prise à broches, 1 jeu Niveau de sortie Y : 1 Vp-p (75 Ω) Niveau de sortie Pb/Cb / Niveau de sortie Pr/Cr : 0,648 Vp-p (75 Ω) Borne de sortie : Prise à broches, 1 jeu Borne de sortie : Borne de HDMI à 19 broches, 1 jeu HDMI ver. 1.4a (Coloris, Dolby Digital Plus, Dolby TrueHD, DTS-HD, DTS-HD, 3D) Niveau de sortie : 2 Vrms (10 kΩ) Borne de sortie 2 canaux : Prise à broches, 1 jeu Borne de sortie 7.1 canaux : Prise à broches, 1 jeu (1) Réponse en fréquence : 2 Hz - 22 kHz (Echantillonnage 48 kHz) q BD (PCM Multi-linéaire) : 2 Hz - 44 kHz (Echantillonnage 96 kHz) : 2 Hz - 88 kHz (Echantillonnage 192 kHz) : 2 Hz - 22 kHz (Echantillonnage 48 kHz) w DVD (PCM Multi-linéaire) : 2 Hz - 44 kHz (Echantillonnage 96 kHz) : 2 Hz - 88 kHz (Echantillonnage 192 kHz) : 2 Hz - 40 kHz e Super Audio CD : 2 Hz - 20 kHz r CD (2) Rapport S/B : 125 dB (3) Taux de distortion harmonique total : 1 kHz 0,0008 % (BD mix canaux) (4) Dynamique : 110 dB (BD) Sortie coaxiale des signaux numériques: Prise à broches, 1 jeu

La lecture • Lorsque l’on utilise la fonction Netflix ou YouTube, la vitesse s’interrompt de de transmission de la connexion à haut débit utilisée n’est pas temps à autre suffisante. Consultez votre Fournisseur d’Accès Internet (FAI) pendant l’utilisation et passez à la vitesse recommandée pour l’utilisation d’une d’un service de connexion à haut débit. diffusion de vidéo en flux continu.

vvT Version simplifiée
