MODE D'EMPLOI AFG 5004 X INOX ARTHUR MARTIN

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez impérativement respecter les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de détérioration de l'appareil, transporte-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporels, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.

Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel.

Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.

Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou déléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.

Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait désigner un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Sommaire

Avertissements importants 3

Description de l'appareil 5

Utilisation de votre hotte 6

Entretien et nettoyage 7

En cas d'anomalie de fonctionnement 9

Garantie 10

Service après-vente 10

Branchement électrique 12

Installation 13

Comment dire notre notice d'utilisation ?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Description des opérations étape par étape

Conseils et recommandations

Informations liées à la protection de l'environnement

Avertissements importants

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet appareil a été conçu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Voiture appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• Ne modifie pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
• Débranchez toujours la hotte avant de procéder à son nettoyage et son entretien.
• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d’énergie différente de l’énergie électrique. Ceci afin que la hotte n’aspire pas les gaz de combustion.
• Ne faites jamais flamber des préparations sous la hotte. Les flammes aspirées risqueraient de déterminer les filtres et provoquer un incendie.
• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.
• Ne laissez jamais des fritures sous la hotte sans surveillance attentive. Les huiles et graisses portées à très haute température peuvent prendre feu.
• Ne laïsez pas un brûleur à gaz allumé sans récipient, la flamme pourrait abîmer le filtre de l'appareil.

Installation

L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention. - L'installation de votre appareil doit être réalisée par un technicien qualifié. - Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte (voir caractéristiques techniques). - Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. - Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée). - Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles. - Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm. - Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait du non-respect de ces avertissements.

• Si vous procédez à la mise à la casse de votre ancien appareil, veillez à mettre hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil. Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être apporté et remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous réservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimales.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

• En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Signalez toutes les vérifications ; une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera l'adresse d'un service après vente.

1. Touche d'éclairage

Pour éclairer le plan de cuisson, appuyez sur cette touche.

2. Touche de marche / arrêt

En appuyant sur cette touche, le moteur s'active à la vitesse minimum.

En appuyant une seconde fois sur cette touche, le moteur s'arrête.

1. Touche vitesse intermédiaire
2. Touche vitesse maxi

Utilisation en version recyclage

Votre appareil est livré en version recyclage (filtre à charbon actif monté). L'air est filtré au moyen d'un filtre à charbon actif puis renvoyé dans la pièce.

Utilisation en version évacuation

L'air est évacué hors de l'habitation par l'intermédiaire d'un tuyau. Notre livrée en version recyclage, vous devez préalablement retirer le filtre à charbon actifs.

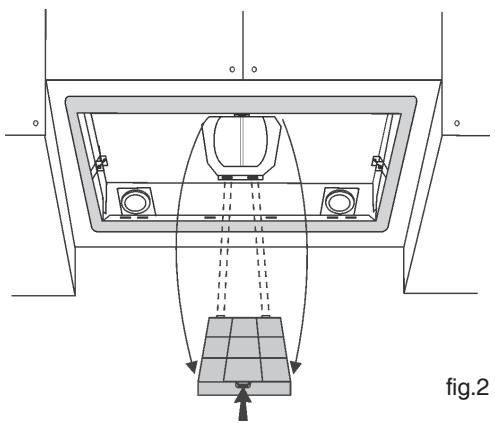

Pour retirer le filtre à charbon actif:

1. Mettez à l'arrêt l'éclairage et la hotte en appuyant sur les touches correspondantes.
2. À l'aide de la poignée, ouvrez les filtres à GRAISSÉ métalliques en poussant vers l'arrière puis vers le bas (fig. 1).
3. Poussez l'arrêt du filtre à charbon vers l'intérieur et tirez le filtre vers le bas de manière à le retirer de son logement (fig. 2).
4. Remettez en place les filtres à graisse métalliques.

Conseils d'utilisation

• Le meilleur rendement de l'appareil s'obtient en version évacuation, nous vous conseillons par conséquent d'utiliser l'appareil dans cette version lorsque cela est possible. Pour un meilleur rendement, utilisez la vitesse minimale pour de faibles concentrations de fumées et d'odeurs, la vitesse intermédiaire dans les conditions normales et la vitesse maximale pour de fortes concentrations d'odeurs et de vapeurs.
• Nous vous recommandons de mettre l'appareil en marche avant de procéder à la cuisson et de le laisser fonctionner quelques minutes encore après la cuisson, jusqu'à ce que toute odeur ait disparu. Pour que l'appareil fonctionne correctement, les fenêtres de la cuisine doivent rester fermées. Vous pouvez, en revanche, ouvrir une fenêtre dans une pièce adjacente (fig. 3).

fig.1

fig.3

Entretien et nettoyage

Débranche l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil.

Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

Les filtres à graisse métalliques

Les filtres à graisse métalliques doivent être nettoyés deux fois par mois minimum.

Utilisez une brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soigneusement avant de les remettre en place.

Pour retarder les filtres à graisse métalliques

1. Mettez à l'arrêt l'éclairage et la hotte en appuyant sur les touches correspondantes.
2. À l'aide des poignées, ouvrez les filtres à graissé métalliques en poussant vers l'arrière puis vers le bas (fig. 4).

Le filtre à charbon actif

Remplacez le filtre à charbon actif régulièrement lorsque vous constatez une baisse d'efficacité d'absorption (tous les 6 mois environ dans des conditions normales d'utilisation).

fig.4

Pour retirer le filtre à charbon actif:

1. Mettez à l'arrêt l'éclairage et la hotte en appuyant sur les touches correspondantes.
2. À l'aide des poignées, ouvrez les filtres à GRAISSE METALLIQUES en poussant vers l'arrière puis vers le bas (fig. 1).
3. Poussez l’arrêt du filtre à charbon vers l’intérieur et tirez le filtre vers le bas de manière à le retirer de son logement (fig. 5).
4. Remplacez le filtre à charbon actifs usage par un filtre neuf.
5. Remettez en place les filtres à graissés métalliques.

fig.5

La carrosserie

Lavez-la à l'eau tiède avec un détergent doux (produit pour la vaisselle par exemple).

N'employez jamais de produits abrasifs (ni éponge avec une face abrasive) ou caustiques.

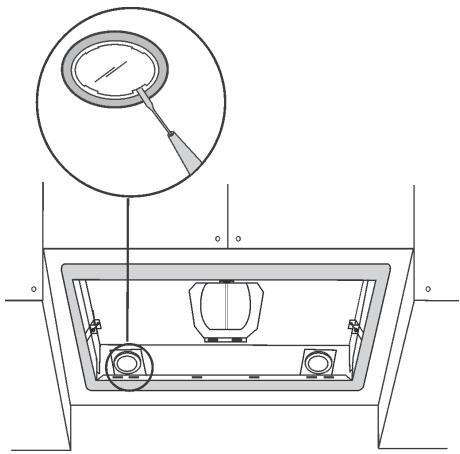

Pour remplaçer les ampoules d'éclairage

1. Débranchez l'appareil.
2. À l'aide des poignées, ouvrez les filtres à GRAISSÉ métalliques en poussant vers l'arrière puis vers le bas (fig. 4).
3. Ouvrez le cache en faisant levier grâce aux fentes prévues à cet effet (fig. 6).
4. Remplacez l'ampoule déficiente par une ampoule identique et de même puissance (20 W max).

Attention: ne touchez pas l'ampoule à mains nues.

fig.6

En cas d'anomalie de fonctionnement

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas ...	Vérifiez que : • il n'y a pas de coupure de courant. • La touche Marche / Arrêt esteffectivement sur une des positions 1, 2, ou 3.
La hotte a un rendementinsuffisant ...	Vérifiez que : • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeurdégagée. • La cuisine est suffisamment aérée pourpermétre une prise d'air. • Le filtre à charbon actif n'est pas usageé(hotte en version recyclage). • le tuyau et la sortie de la hotte ne sont pasobstrués.
La hotte s'est arrêtée au coursdu fonctionnement ...	Vérifiez que : • il n'y a pas de coupure de courant. • le dispositif à coupure bipolaire ne s'est pasenclenché.Appuyez sur la touche Marche/Arrêt.Attendez.Appuyez de nouveau sur les touches 2, 3, ou 4.

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, Votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Service apres-vente

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat,...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après vente.

En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange Certifiées Constructeur.

Plaque signalétique

En appelant un service après-vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située à l'intérieur de l'appareil, sur la partie arrière.

Dimensions	Haut.: 313 mm Larg.: 529.5 mm Prof.: 370 mm
Tension secteur	230 - 240 V
Classe de sécurité électric	2
Puisance moteur	1 x 135 W
Puisance totale	175 W
Eclairage	2 x 20 W

Cet appareil est conforme aux Directives Communautaires suivantes :

• 73/23 CEE 19/02/73 (Basse Tension) et modifications successives, 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Branchement electrique

Cet appareil ne peut être branché qu'en 230 V monophasé.

Vérifiez que la puissance de l'installation est suffisante, et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres appareils électriques branchés.

Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.

Le cordon secteur est à 2 conducteurs (double isolation).

NE PAS raccorder l'appareil à la TERRE

Si vous disposez d'un socle de prise de courant comportant une mise à la terre, vous pouvez l'utiliser pour le branchement, mais en aucun cas le câble d'alimentation de l'appareil ne devra être relié à la terre.

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme.

Installation

Assurez-vous que l'appareil, une fois installé, est facilement accessible à un technicien, dans l'éventualité d'une intervention. Une installation incorrecte remet en cause la sécurité de cette hotte.

L'installation doit être effectuée par une personne qualifiée et conforme aux réglementations locales concernant l'évacuation d'air vicié et selon les normes en vigueur.

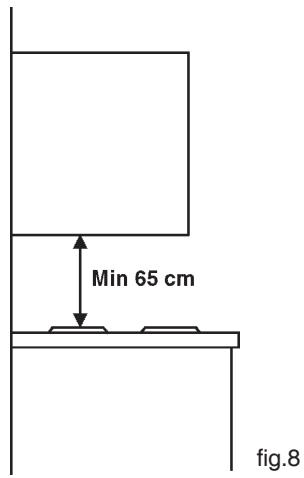

Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte (Fig. 8).

Avant d'installer la hotte

À l'aide des poignées, ouvre les filtres à graisse métalliques en poussant vers l'arête puis vers le bas (fig.1).

Sur la base inférieure du meuble, effectuez la découpe nécessaire afin d'insérer l'appareil (fig. 9). La base inférieure du meuble doit avoir une épaisseur de 16 mm.

Contrôlez que les ailettes de fixation (Fig. 10) au meuble suspendu sont placées à une hauteur appropriée à l'épaisseur du bas de ce dernier. Si cette distance est inférieure à l'épaisseur, il faut l'augmenter en dévissant les 2 vis correspondantes à l'intérieur de l'appareil.

fig.9

fig.10

Pour installer la hotte en version évacuation

1. Insérez l'appareil dans le trou effectué (fig. 9). Serrez les deux vis qui se trouvent à l'intérieur de l'appareil (Fig. 11), jusqu'à ce que celui-ci soit parfaitement intégré. Évitez de serrer trop fort les vis de manière à ce que les petits étriers métalliques restent en bonne position.
2. Raccordez la buse de la hotte au conduit d'évacuation au moyen d'un tuyau approprié.
3. Le tuyau doit être en matière autoextinguible de 150mm.
4. Procedez au raccordement électrique (voir chapitre « BRANCHEMENT ELECTRIQUE »).
5. Remplacez les filtres à graisse métalliques.

Pour installer la hotte en version recyclage

1. Insérez l'appareil dans le trou effectué (fig. 9). Serrez les deux vis qui se trouvent à l'intérieur de l'appareil (Fig. 11), jusqu'à ce que celui-ci soit parfaitement intégré. Évitez de serrer trop fort les vis de manière à ce que les petits étriers métalliques restent en bonne position.
2. Raccordez la buse de la hotte à un tuyau approprié de sorte que l'air soit convoyé en dehors du meuble suspendu (en partie supérieure ou latérale) et renvoyé dans la pente.
3. Le tuyau doit être en matière autoextinguible de 150 mm.
4. Procedez au raccordement électrique (voir chapitre « BRANCHEMENT ELECTRIQUE »).
5. Replacez les filtres àGRAISSE METALLIQUES.

fig.11

Démontage de l'appareil

Retirer les filtres à graisse.

Pendant les opérations suivantes veuillez toujours soutenir l'appareil. Dévissez les deux vis situées à l'intérieur de l'appareil (Fig. 11) ; déplacez les 2 languettes vers l'intérieur de l'appareil en utilisant les entailles appropriées (Fig. 12) ; sortez l'appareil de son siège.

fig.12

Version d'évacuation

Les mélangers rendements s'obtiennent avec des tuyaux courts et directs.

Le tuyau d'évacuation doit être d'un diamètre de 150 mm.

Il doit être en matière auto-extinguible.

Sa longueur totale ne doit pas excéder :

• 3 mètres, avec un coude, 2 mètres, avec deux coudes.

Sur les segments horizontaux, le tuyau doit avoir une légère inclinaison vers le haut (10% environ), afin de faciliter l'évacuation de l'air.

Pour maintenir le tuyau et assurer une étanchéité, utilisez un collier de serrage (non fourni avec l'appareil). Le raccordement peut se faire sur un conduit extérieur. Dans les appartements modernes, seules les gaines de ventilation prévues à cet effet peuvent être employées.

Ne raccordez jamais la hotte à des conduits d'évacuation de fumées utilisés par des appareils fonctionnant avec une source d'énergie autre que l'électricité.

Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée).
