AFCI 9013 N - Hotte aspirante ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	ARTHUR MARTIN
Modèle	AFCI 9013 N
Dimensions (L x P x H)	900 x 700 x 880-1030 mm (version évacuation) / 880-1150 mm (version recyclage)
Tension secteur	230-240 V monophasé
Puissance moteur	250 W
Éclairage	4 ampoules halogènes de 20 W max
Fonctions principales	Éclairage du plan de cuisson, commande de vitesse moteur, fonctionnement automatique avec capteur de fumées, minuterie (5 min), affichage numérique de la vitesse et de l’état des filtres, réglage de sensibilité du capteur (1-9)
Entretien	Nettoyage des filtres à graisse métalliques toutes les 30 h (ou 1 fois/mois) ; remplacement du filtre à charbon actif toutes les 120 h ; nettoyage de la carrosserie avec détergent doux
Remise à zéro compteur filtres	Appuyer 2 secondes sur la touche de diminution de vitesse après nettoyage/remplacement
Sécurité	Distance minimale de 65 cm entre la hotte et le plan de cuisson ; débrancher avant entretien ; installation par un professionnel qualifié ; mise à la terre obligatoire
Pièces détachées	Filtres à graisse métalliques, filtre à charbon actif, ampoules halogènes 20 W (max)
Garantie	Voir conditions du vendeur
Service après-vente	Contact : Centre Contact Consommateurs Electrolux – Tél. [phone] (0,34 €/min) – www.electrolux.com
Conformité	Directives 73/23/CEE (Basse Tension) et 89/336/CEE (Compatibilité Électromagnétique)

FOIRE AUX QUESTIONS - AFCI 9013 N ARTHUR MARTIN

Comment nettoyer les filtres à graisse métalliques ?

Débranchez la hotte, retirez les filtres en poussant les arrêts vers l’intérieur et en tirant vers le bas. Nettoyez-les avec une brosse, de l’eau chaude et un détergent doux. Rincez, séchez, puis remettez en place. Ensuite, appuyez 2 secondes sur la touche de diminution de vitesse pour remettre le compteur à zéro.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé lorsque le voyant dans la fenêtre d’affichage clignote (environ toutes les 120 heures de fonctionnement). Pour le changer, retirez d’abord les filtres métalliques, puis poussez l’arrêt du filtre à charbon et tirez-le vers le bas. Insérez le nouveau filtre et remettez les filtres métalliques. Enfin, appuyez 2 secondes sur la touche de diminution de vitesse.

Comment régler la sensibilité du capteur automatique ?

Arrêtez la hotte en appuyant sur la touche d’activation automatique (touche 2). Appuyez simultanément sur les touches d’augmentation et de diminution de vitesse (4 et 5). L’indice de sensibilité apparaît (1 à 9). Utilisez les touches 4 ou 5 pour diminuer ou augmenter la sensibilité. Après une coupure de courant, la sensibilité revient à 5.

Que signifie un trait allumé ou clignotant dans l’affichage ?

Un trait allumé indique que les filtres à graisse doivent être nettoyés (après ~30 h). Un trait clignotant signifie que les filtres à graisse doivent être nettoyés ET le filtre à charbon actif doit être remplacé (après ~120 h). Si la hotte est en version recyclage, le clignotement impose le changement du charbon.

Comment installer la hotte en version évacuation ?

Si votre hotte est livrée en version recyclage, retirez d’abord le filtre à charbon actif (voir notice). Fixez la structure télescopique, branchez un tuyau d’évacuation autoextinguible de Ø150 mm à la sortie de la hotte, puis raccordez-le à l’extérieur. Respectez une distance minimale de 65 cm au-dessus du plan de cuisson et un tuyau court avec peu de coudes.

Que faire si la hotte ne fonctionne pas ?

Vérifiez qu’il n’y a pas de coupure de courant, que la vitesse moteur est sélectionnée (1, 2, 3 ou 4) et que le disjoncteur n’a pas sauté. Si le problème persiste, contactez votre revendeur ou le service après-vente.

Comment utiliser le minuteur de la hotte ?

Pour activer le minuteur, appuyez longuement sur la touche d’augmentation de vitesse (touche 4). La vitesse clignote et le moteur s’arrêtera après 5 minutes. Vous pouvez modifier la vitesse pendant le minuteur. Pour désactiver, appuyez à nouveau longuement sur la même touche.

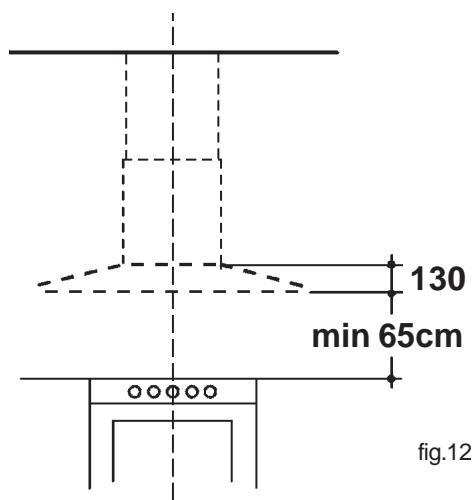

Quelle est la distance de sécurité entre la hotte et la table de cuisson ?

La hotte doit être installée à au moins 65 cm au-dessus d’un plan de cuisson électrique, gaz ou mixte. Cette distance est essentielle pour éviter tout risque d’incendie.

Comment remplacer les ampoules d’éclairage ?

Débranchez la hotte. Ouvrez le cache en faisant levier dans les fentes prévues (fig.6). Remplacez les ampoules défectueuses par des ampoules halogènes identiques de 20 W maximum. Ne touchez pas l’ampoule à mains nues.

Puis-je utiliser la hotte sans filtre à charbon actif ?

Oui, si la hotte est installée en version évacuation (l’air est rejeté à l’extérieur), le filtre à charbon actif n’est pas nécessaire. Il doit même être retiré pour améliorer le débit d’air. En version recyclage, le filtre à charbon est indispensable pour purifier l’air avant de le renvoyer dans la pièce.

MODE D'EMPLOI AFCI 9013 N ARTHUR MARTIN

• Nous avons pensé à vous lors de la conception de ce produit.

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez impérativement lire les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporels, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel, etc.), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.

Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériels et corporels.

Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.

Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.

Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait désigner un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

SOMMAIRE

A l'attention de l'utilisateur

Avertissements importants 4

Description de l'appareil 6

Utilisation de votre hotte 8

Entretien et nettoyage 9

En cas d'anomalie de fonctionnement 11

Garantie 12

Service après-vente 12

À l'attention de l'installateur

Caractéristiques techniques 13

Branchement électrique 14

Installation 15

Comment lire votre notice d'utilisation ?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Description d'opérations étape par étape

Conseils et recommandations

Informations liées à la protection de l'environnement

AVERTISSEMENTS IMPORTANTS

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil a été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra ainsi être informé de son fonctionnement et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet appareil a été conçu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.
• Débranchez toujours la hotte avant de procéder à son nettoyage et à son entretien.
• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
• Ne faites jamais flamber des préparations sous la hotte. Les flammes aspirées risqueraient d'endommager les filtres et de provoquer un incendie.
• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.
• Ne laissez jamais des fritures sous la hotte sans surveillance attentive. Les huiles et graisses portées à très haute température peuvent prendre feu.
• Ne laissez pas un brûleur à gaz allumé sans récipient, la flamme pourrait abîmer le contrôle de l'appareil.
• Ne laissez pas un brûleur à gaz allumé sans récipient, la flamme pourrait abîmer le filtre de l'appareil.

Installation

L'appareil doit être débranché pendant l'installation ou en cas d'intervention. - L'installation de votre appareil doit être réalisée par un technicien qualifié. - Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte (voir caractéristiques techniques). - Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. - Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc.) ou à une VMC (ventilation mécanique contrôlée). - Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles. - Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm. - Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait du non-respect de ces avertissements.

• Si vous procédez à la mise à la casse de votre ancien appareil, veillez à mettre hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil.
• Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, en s'assurant ainsi que les déchets seront traités dans des conditions optimales.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

• En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera l'adresse d'un service après-vente.

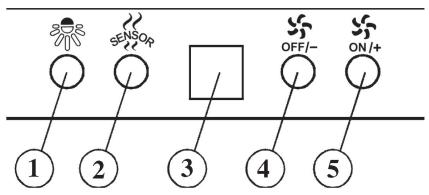

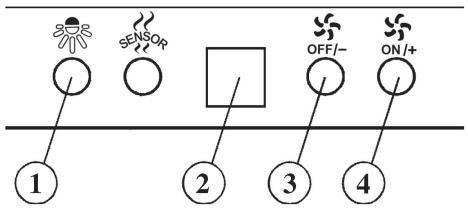

1. Touche d'éclairage

Pour éclairer le plan de cuisson, appuyez sur cette touche.

2. Activation / Désactivation Fonction Automatique du capteur :

Cette touche permet d'activer/désactiver la fonction automatique : quand elle est activée, "A" apparaît dans la fenêtre d'affichage (3). Maintenant, la hotte augmente ou diminue automatiquement la vitesse du moteur selon les odeurs et fumées présentes dans la cuisine.

3. Fenêtre d'affichage

Elle indique :

• le fonctionnement automatique du capteur.
• la vitesse moteur sélectionnée automatiquement par le capteur.
• l'état des filtres (trait allumé ou clignotant).

4. Touche pour diminuer les vitesses moteur / Touche de remplacement ou de nettoyage des filtres.

Pour diminuer la vitesse, appuyez sur cette touche ; "0" correspond à la position arrêt. Après 1 minute environ, la hotte refonctionne en version automatique, soit à la vitesse déterminée par le capteur.

Cette touche permet de remettre à zéro le compteur du nombre d'heures d'utilisation des filtres lorsque ceux-ci ont été remplacés ou nettoyés. Si un trait s'allume dans la fenêtre d'affichage, les filtres à graisse doivent être nettoyés (après environ 30 heures de fonctionnement).

Si un trait clignote dans la fenêtre d'affichage, les filtres à graisse doivent être nettoyés et le filtre à charbon actif changé (après environ 120 heures de fonctionnement).

Si la hotte n'est pas installée en version à recyclage, nettoyez les filtres à graisse (que le trait s'allume ou clignote dans la fenêtre d'affichage).

Après le nettoyage ou le changement des filtres, appuyez sur cette touche pendant 2 secondes pour remettre le compteur du nombre d'heures d'utilisation des filtres à 0 (appuyez sur la touche en même temps que le trait est allumé ou clignote).

5. Touche pour augmenter les vitesses moteur

Pour augmenter la vitesse, appuyez sur cette touche. Après 1 minute environ, la hotte refonctionne en version "capteur", soit à la vitesse déterminée par le capteur.

IMPORTANT !

Modifier la sensibilité du capteur :

Il est possible de modifier la sensibilité du capteur en suivant les opérations suivantes :

• Arrêtez la hotte en appuyant sur la touche 2.
• Appuyez en même temps sur les touches 4 et 5. Dans la fenêtre d'affichage, l'indice de sensibilité du capteur apparaît.
• En appuyant sur les touches 4 ou 5, on pourra diminuer / augmenter l'indice de sensibilité du capteur (sensibilité mini. = 1, sensibilité maxi. = 9).
• En cas de coupure de courant, le capteur refonctionne avec l'indice de sensibilité 5.

IMPORTANT !

En cas de coupure de courant, le compteur du nombre d'heures d'utilisation des filtres se remet à zéro.

1. Touche d'éclairage

Pour éclairer le plan de cuisson, appuyez sur cette touche.

2. Fenêtre d'affichage

Elle indique :

• la vitesse moteur sélectionnée (de 1 à 4),
• la mise en marche du minuteur (lorsque la vitesse moteur sélectionnée clignote),
• l'état des filtres (trait allumé ou clignotant).

3. Touche pour diminuer les vitesses moteur / Arrêt / Touche de remplacement ou de nettoyage des filtres.

Pour diminuer les vitesses, appuyez sur cette touche ; "0" correspond à la position arrêt.

Cette touche permet de remettre à zéro le compteur du nombre d'heures d'utilisation des filtres lorsque ceux-ci ont été remplacés ou nettoyés.

Si un trait s'allume dans la fenêtre d'affichage, les filtres à graisse doivent être nettoyés (après environ 30 heures de fonctionnement).

Si un trait clignote dans la fenêtre d'affichage, les filtres à graisse doivent être nettoyés et le filtre à charbon actif changé (après environ 120 heures de fonctionnement).

Si la hotte n'est pas installée en version à recyclage, nettoyez les filtres à graisse (que le trait s'allume ou clignote dans la fenêtre d'affichage).

Après le nettoyage ou le changement des filtres, appuyez sur cette touche pendant 2 secondes pour remettre le compteur du nombre d'heures d'utilisation des filtres à 0 (appuyez sur la touche en même temps que le trait est allumé ou clignote).

4. Touche pour démarrer la hotte et augmenter les vitesses / Minuteur

Le démarrage de la hotte se fait par une impulsion courte sur cette touche. La hotte démarre sur la dernière vitesse sélectionnée. Pour augmenter cette vitesse, appuyez sur cette touche jusqu'à ce que la vitesse souhaitée s'affiche.

Cette touche permet d'activer ou désactiver le minuteur. En appuyant une fois sur cette touche (impulsion longue), le minuteur s'active pendant 5 minutes. La vitesse moteur sélectionnée clignote alors dans la fenêtre d'affichage. Au bout de 5 minutes, le moteur s'arrête. Le minuteur reste activé même si vous modifiez la vitesse moteur.

En appuyant une nouvelle fois sur cette touche, le minuteur se désactive.

IMPORTANT !

En cas de coupure de courant, le compteur du nombre d'heures d'utilisation des filtres se remet à zéro.

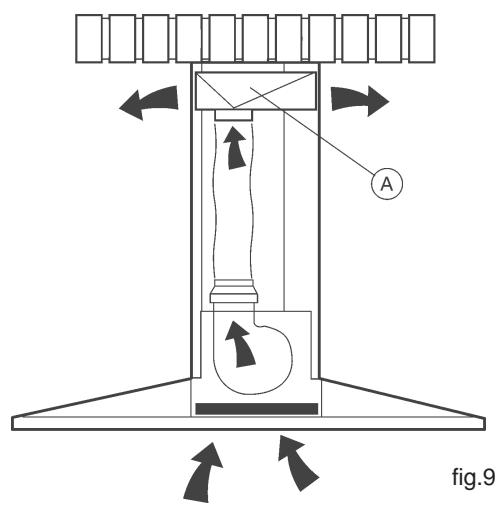

Utilisation en version recyclage

Votre appareil est livré en version à recyclage (filtre à charbon actif monté).

L'air est filtré au moyen d'un filtre à charbon actif, puis renvoyé dans la pièce à travers les grilles situées sur les parois latérales de la cheminée.

Utilisation en version évacuation

L'air est évacué hors de l'habitation par l'intermédiaire d'un tuyau. Note : si la hotte est livrée en version recyclage, vous devez préalablement retirer le filtre à charbon actif.

fig.1

Pour retirer le filtre à charbon actif :

1. Mettez à l'arrêt l'éclairage et la hotte en appuyant sur les touches correspondantes.
2. Poussez les arrêts vers l'intérieur de la hotte et tirez les filtres métalliques vers le bas (fig.1).
3. Poussez l'arrêt du filtre à charbon vers l'intérieur et tirez le filtre vers le bas de manière à le retirer de son logement (fig. 2).
4. Remettez en place les filtres métalliques.

fig.2

Conseils d'utilisation

• Le meilleur rendement de l'appareil s'obtient en version évacuation, nous vous conseillons par conséquent d'utiliser l'appareil dans cette version lorsque cela est possible. Pour un meilleur rendement, utilisez la hotte en fonctionnement Automatique avec Capteur. Pour que l'appareil fonctionne correctement, les fenêtres de la cuisine doivent rester fermées. Vous pouvez, en revanche, ouvrir une fenêtre dans une pièce adjacente (fig. 3).

fig.3

ENTRETIEN ET NETTOYAGE

Débranchez l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil.

Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

Les filtres à graisse métalliques

Ils doivent être nettoyés toutes les 30 heures d'utilisation environ ou une fois par mois minimum (dans la fenêtre d'affichage, un trait s'allume).

Utilisez une brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soigneusement avant de les remettre en place.

Pour retirer les filtres à graisse métalliques

1. Mettez à l'arrêt l'éclairage et la hotte en appuyant sur les touches correspondantes.
2. Poussez les arrêts vers l'intérieur de la hotte et tirez les filtres vers le bas (fig. 4).
3. Après le nettoyage, remettez en place les filtres métalliques.
4. Appuyez pendant 2 secondes sur la touche 3.

Le filtre à charbon actif

Remplacez-le lorsque la fenêtre d'affichage indique un trait clignotant (toutes les 120 heures environ).

fig. 4

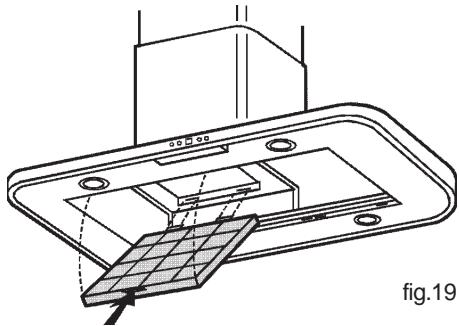

Pour retirer le filtre à charbon actif :

1. Mettez à l'arrêt l'éclairage et la hotte en appuyant sur les touches correspondantes.
2. Poussez les arrêts vers l'intérieur de la hotte et tirez les filtres métalliques vers le bas (fig. 4).
3. Poussez l'arrêt du filtre à charbon vers l'intérieur et tirez le filtre vers le bas pour le sortir de son logement (fig. 5).
4. Remplacez le filtre usagé par un filtre neuf.
5. Remettez en place les filtres métalliques.
6. Appuyez pendant 2 secondes sur la touche 3.

fig. 5

La carrosserie

Lavez-la à l'eau tiède avec un détergent doux (produit pour la vaisselle par exemple).

N'employez jamais de produits abrasifs (ni éponge avec une face abrasive) ou caustiques.

Les ampoules d'éclairage

Pour remplacer les ampoules d'éclairage

1. Débranchez l'appareil.
2. Ouvrez le cache en faisant levier grâce aux fissures prévues à cet effet (fig. 6).
3. Remplacez les ampoules défectueuses par une ampoule identique et de même puissance (20 W max).

Attention : ne touchez pas l'ampoule à mains nues.

fig.6

EN CAS D'ANOMALIE DE FONCTIONNEMENT

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas ...	Vérifiez que : • il n'y a pas de coupure de courant. • la touche de sélection des vitesses est effectivement sur 1, 2, 3 ou 4.
La hotte a un rendement insuffisant ...	Vérifiez que : • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • La cuisine est suffisamment aérée pour permettre une prise d'air. • Le filtre à charbon actifs n'est pas usage (hotte en version recyclage). • le tuyau et la sortie de la hotte ne sont pas obstrués (hotte en version évacuation). • la sensibilité du capteur est suffissante (seulement si la hotte est en fonctionnement automatique “Capteur”).

La hotte s'est arrêtée au cours du fonctionnement...

Vérifiez que :

• il n'y a pas de coupure de courant. le dispositif à coupure omnipolaire ne s'est pas enclenché.

GARANTIE

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

SERVICE APRÈS-VENTE

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat,...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après-vente.

En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange Certifiées Constructeur.

Plaque signalétique

En appelant un service après-vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre appareil.

CARACTÉRISTIQUES TECHNIQUES

Dimensions	Haut.: 880-1030 mm (version évacuation)
	880-1150 mm (version recyclage)
	Larg.: 900 mm
	Prof.: 700 mm
Tension secteur	230 - 240 V
Classe de sécurité électrique	1
Puisance moteur	1 x 250 W
Eclairage	4 x 20 W (halogène)

Cet appareil est conforme aux Directives Communautaires suivantes :

• 73/23 CEE 19/02/73 (Basse Tension) et modifications successives, 89/336 CEE 03/05/89 (Compatibilité Électromagnétique) et modifications successives.

BRANCHEMENT ÉLECTRIQUE

Votre appareil ne peut être branché qu'en 230 V monophasé.

Vérifiez que la puissance de l'installation est suffisante et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres appareils branchés. Calibre des fusibles en ligne (un par phase) 10 A en 230 V.

Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF C 15.100 et aux prescriptions de l'E.D.F.

Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF C 15.100 et aux prescriptions de l'E.D.F. ; cette prise de courant doit impérativement être accessible.

Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.

Le cordon secteur est à 3 conducteurs.

Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant.

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme ou par une mise à la terre inexistante ou défectueuse.

INSTALLATION

Assurez-vous que l'appareil, une fois installé, est facilement accessible à un technicien, dans l'éventualité d'une intervention. Une installation incorrecte remet en cause la sécurité de cette hotte.

Toute installation doit être conforme aux réglementations locales concernant l'évacuation d'air vicié.

Installez la hotte à une distance de sécurité (fig. 7) d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.

Cet appareil est lourd. Faites attention lors de sa manipulation et de son installation. Nous vous conseillons de suivre scrupuleusement toutes les phases de montage et de vous assurer, lorsque l'installation sera terminée, que l'appareil est correctement et solidement fixé.

Pour l'assemblage, il est essentiel que :

• vous ayez prévu l'alimentation électrique à l'intérieur de la structure télescopique.
• si votre appareil doit être installé en version évacuation, vous ayez prévu l'orifice d'évacuation de l'air.

Fixation de la hotte au plafond

Avant d'installer la hotte

1. À l'aide du gabarit de perçage, faites les trous pour la fixation au plafond, à la verticale de votre table de cuisson. Faites attention à toutes les indications pour le positionnement final de l'appareil. Un des axes du gabarit doit correspondre à l'axe correspondant aux commandes de la hotte.

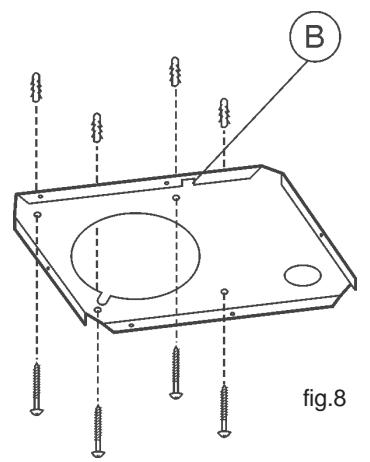

2. Fixez l'étrier au plafond, à l'aide des vis et des chevilles fournies (Fig. 8) ; faites attention car le positionnement de l'étrier détermine la position finale de l'appareil : le côté avec la fente B correspond au même côté que les commandes (côté avant).
3. Retirez les filtres à graisse métalliques (voir chapitre "ENTRETIEN ET NETTOYAGE").

Pour installer la hotte en version recyclage

L'air est filtré au moyen d'un filtre à charbon actif puis renvoyé dans la pièce à travers les grilles situées sur les parois latérales de la cheminée (fig. 9).

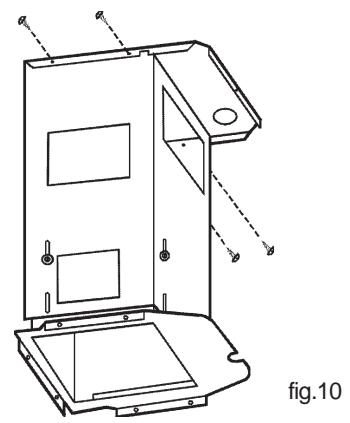

1. Fixez la structure télescopique à l'étrier, à l'aide des 4 vis fournies (Fig.10), en faisant passer l'alimentation électrique à l'intérieur de la structure.

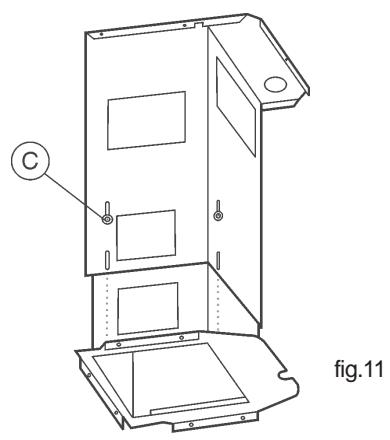

2. Réglez la hauteur de la structure télescopique à l'aide des quatre vis de fixation C (Fig. 11), en sachant que la hauteur de la hotte est de 130 mm et que la distance de la hotte par rapport à la table de cuisson doit être au minimum de 650 mm (Fig. 12).
3. Enfilez le déflecteur dans la structure télescopique (Fig. 13).
4. Par les ouvertures E (Fig. 13), montez la bride sur le déflecteur en la bloquant avec un mouvement rotatif.
5. Raccordez un tuyau coudé en matière autoextinguible de 125 mm de diamètre à la bride (Fig. 14).
6. Prenez la cheminée télescopique et, avec le ruban adhésif, bloquez la cheminée inférieure à la cheminée supérieure. Contrôlez que les ouvertures de la cheminée supérieure se trouvent dans la partie haute (Fig. 15). Dans le cas contraire, basculez la cheminée supérieure. Dans ces conditions, enfilez la cheminée télescopique dans la structure télescopique, puis fixez-la à l'étrier grâce aux 2 vis (fournies) - Fig. 16.
7. Fixez la hotte à la plaque inférieure de la structure télescopique au moyen des six vis livrées avec l'appareil (Fig. 17).

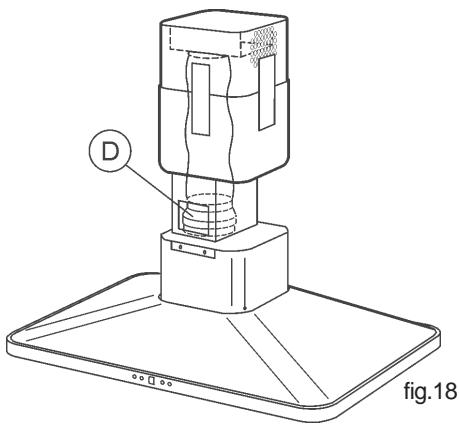

8. Par les ouvertures D, montez la buse (fournie) sur la sortie de la hotte (Fig. 18).
9. Fixez le tuyau d'évacuation d'air à la buse.
10. Procédez au raccordement électrique (voir chapitre "BRANCHEMENT ÉLECTRIQUE").
11. Ôtez le ruban adhésif et faites descendre la cheminée inférieure vers le bas, en la posant délicatement sur l'appareil.
12. L'installation est terminée, vous pouvez remonter les filtres à graisse.

Pour installer la hotte en version évacuation

La hotte étant livrée en version recyclage, il est nécessaire de retirer le filtre à charbon actif pour pouvoir l'utiliser en version évacuation (Fig. 19).

1. Fixez la structure télescopique à l'étrier à l'aide des 4 vis fournies (Fig. 10), en faisant passer le tuyau d'évacuation de l'air et le câble de l'alimentation électrique à l'intérieur de la structure télescopique.
2. Réglez la hauteur de la structure télescopique à l'aide des quatre vis de fixation C (Fig. 11), en sachant que la hauteur de la hotte est de 130 mm et que la distance de la hotte par rapport à la table de cuisson doit être au minimum de 650 mm (Fig. 12).
3. Prenez la cheminée télescopique et, avec un ruban adhésif, bloquez la cheminée inférieure à la cheminée supérieure. Vérifiez que les ouvertures de la cheminée supérieure se trouvent dans la partie basse (Fig. 20). Dans le cas contraire, basculez la cheminée supérieure. Dans ces conditions, enfilez la cheminée télescopique dans la structure télescopique, puis fixez-la à l'étrier grâce aux 2 vis (fournies) - Fig. 16.
4. Fixez la hotte à la plaque inférieure de la structure télescopique au moyen des six vis livrées avec l'appareil (Fig. 17).
5. Par les ouvertures D (Fig. 17), raccordez un tuyau coudé en matière autoextinguible de diamètre 150 mm à la sortie de la hotte.
6. Procédez au raccordement électrique (voir chapitre "BRANCHEMENT ÉLECTRIQUE").
7. Ôtez le ruban adhésif et faites descendre la cheminée inférieure vers le bas, en la posant délicatement sur l'appareil.
8. L'installation est terminée, vous pouvez remonter les filtres à graisse.

Version évacuation

Les meilleurs rendements s'obtiennent avec des tuyaux courts et directs.

Le tuyau d'évacuation doit être d'un diamètre de 125 mm pour la version recyclage, de 150 mm pour la version évacuation.

Il doit être en matière auto-extinguible.

Sa longueur totale ne doit pas excéder :

• 3 mètres, avec un coude, 2 mètres, avec deux coudes.

Sur les segments horizontaux, le tuyau doit avoir une légère inclinaison vers le haut (10% environ), afin de faciliter l'évacuation de l'air.

Pour maintenir le tuyau et assurer une étanchéité, utilisez un collier de serrage (non fourni avec l'appareil). Le raccordement peut se faire sur un conduit extérieur. Dans les appartements modernes, seules les gaines de ventilation prévues à cet effet peuvent être employées.

! Ne raccordez jamais la hotte à des conduits d'évacuation de fumées utilisés par des appareils fonctionnant avec une source d'énergie autre que l'électricité.

Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc.) ou à une VMC (ventilation mécanique contrôlée).

Pour tenir nos engagements, nous écoutons les consommateurs.

Info Conso Electrolux est le lien privilégié entre la marque et ses consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

AVANT L'ACHAT

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

APRÈS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du consommateur.

À bientôt !

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso

Electrolux

BP 50142-60307 SENLIS CEDEX

Tél.: [phone] (0,15 € TTC/mn)

Fax: [phone]

E-mail: [e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139-60307 SENLIS CEDEX

Tél.: [phone] (0,34 € TTC/mn)

E-mail: [e-mail]

Permanence téléphonique du lundi au vendredi

www.electrolux.com
