Intitulé	Description
Type de produit	Projecteur DLP
Résolution native	1280 x 800 pixels (WXGA)
Luminosité	3500 ANSI lumens
Contraste	20 000:1
Durée de vie de la lampe	Jusqu'à 5000 heures en mode normal, jusqu'à 10000 heures en mode économique
Connectivité	HDMI, VGA, USB, Audio Out
Dimensions approximatives	300 x 230 x 100 mm
Poids	2.5 kg
Type de batterie	Non applicable (projecteur secteur)
Alimentation électrique	100-240V, 50/60Hz
Fonctions principales	Projection d'images, vidéos, et présentations, compatibilité avec divers appareils
Entretien et nettoyage	Nettoyage régulier des filtres, remplacement de la lampe selon l'utilisation
Pièces détachées et réparabilité	Lampe de remplacement, filtres disponibles, assistance technique recommandée pour réparations
Sécurité	Éviter l'exposition prolongée à la lumière directe, utiliser sur une surface stable
Informations générales	Idéal pour les présentations en entreprise et les projections à domicile, léger et portable

FOIRE AUX QUESTIONS - P1341 ACER

Comment allumer le projecteur ACER P1341 ?

Pour allumer le projecteur, branchez-le à une source d'alimentation puis appuyez sur le bouton d'alimentation situé sur le dessus de l'appareil ou sur la télécommande.

Que faire si le projecteur ne s'allume pas ?

Vérifiez que le projecteur est correctement branché et que l'alimentation est fonctionnelle. Essayez de changer la prise ou vérifiez le câble d'alimentation.

Comment connecter le projecteur à un ordinateur ?

Utilisez un câble HDMI ou VGA pour connecter le projecteur à votre ordinateur. Sélectionnez la source correcte sur le projecteur à l'aide du menu.

Comment ajuster la mise au point de l'image ?

Utilisez la molette de mise au point située sur le projecteur pour ajuster la clarté de l'image projetée.

Que faire si l'image projetée est floue ?

Assurez-vous que le projecteur est à la bonne distance de l'écran et que la mise au point est correctement ajustée.

Comment changer la source d'entrée ?

Appuyez sur le bouton 'Source' sur le projecteur ou la télécommande pour faire défiler les options disponibles et sélectionnez celle souhaitée.

Comment régler le volume du son ?

Utilisez les boutons de volume sur le projecteur ou la télécommande pour augmenter ou diminuer le son.

Que faire si le projecteur surchauffe ?

Assurez-vous que les évents de ventilation ne sont pas obstrués et laissez le projecteur refroidir avant de l'utiliser à nouveau.

Comment remplacer l'ampoule du projecteur ?

Consultez le manuel d'utilisation pour les instructions spécifiques sur le remplacement de l'ampoule, en veillant à respecter les consignes de sécurité.

Comment nettoyer l'objectif du projecteur ?

Utilisez un chiffon doux et sec pour essuyer délicatement l'objectif. Évitez d'utiliser des produits chimiques qui pourraient endommager la lentille.

MODE D'EMPLOI P1341 ACER

X1140/X1140A/X1240/X1340W Series Guide Utilisateur

Informations concernant votre sécurité et votre confort

Lisez ces consignes attentivement. Conservez ce document pour des références ultérieures. Respectez tous les avertissements et instructions indiqués sur le produit.

Eteindre le produit avant tout nettoyage

Débranchez ce produit de la prise murale avant tout nettoyage. Ne pas utiliser de nettoyants liquides ou en aérosol. Utilisez un chiffon humide pour le nettoyage.

Mise en garde concernant la prise lors de la déconnexion de l'appareil

Observez les consignes suivantes lorsque vous connectez et déconnectez l'alimentation à une alimentation externe:

• Installez le bloc d'alimentation avant de connecter le cordon d'alimentation sur la prise d'alimentation secteur.
• Débranchez le cordon d'alimentation avant de déconnecter le bloc d'alimentation du projecteur.
• Si le système utilise plusieurs sources d'alimentation, coupez l'alimentation du système en débranchant tous les cordons d'alimentation des sources d'alimentation.

Mise en garde concernant l'accessibilité

Assurez-vous que la prise d'alimentation dans laquelle vous branchez le cordon d'alimentation est facilement accessible et se situe au plus près possible de l'équipement. Si vous devez couper complètement l'alimentation de l'équipement, assurez-vous de débrancher le cordon d'alimentation de la prise murale.

Avertissements!

• Ne pas utiliser ce produit près de l'eau.
• Ne pas placer ce produit sur un chariot, un support ou une table instable. Si le produit tombe, il risque d'être endommagé sérieusement.
• Les fentes et les ouvertures sont conçues à des fins de ventilation; pour assurer un fonctionnement fiable du produit et pour le protéger des surchauffes. Ces ouvertures ne doivent pas être obstruées ou couvertes. Les ouvertures ne doivent jamais être obstruées en plaçant le produit sur un lit, un divan, un tapis ou d'autres surfaces similaires.

Ce produit ne doit jamais être placé à proximité ou sur un radiateur ou une bouche de chauffage ou encastré dans une installation si une ventilation adaptée n'est pas disponible.

• N'introduisez jamais d'objets de quelque sorte que ce soit dans ce produit à travers les fentes du boîtier car ils pourraient toucher des endroits soumis à des tensions dangereuses ou provoquer des courts-circuits qui pourraient causer un incendie ou une électrocution. Ne jamais renverser de liquide d'aucune sorte sur ou dans le produit.
• Pour éviter d'endommager les composants internes et prévenir une éventuelle fuite de la batterie, ne pas placer le produit sur une surface vibrante.
• Ne jamais utiliser ce produit en faisant du sport, de l'exercice ou dans un environnement vibrant, ce qui pourrait provoquer un éventuel court-circuit ou endommager les périphériques à base de ventilateur, ou la lampe.

Utilisation de l'énergie électrique

• Ce produit doit être utilisé avec le type d'alimentation indiqué sur l'étiquette apposée. Si vous n'êtes pas sûr du type d'alimentation disponible, consultez votre revendeur ou votre compagnie d'électricité locale.
• Ne laissez rien reposer sur le cordon d'alimentation. Ne pas placer ce produit dans un endroit où son cordon se trouve dans un passage fréquenté.
• Si vous utilisez une rallonge avec ce produit, assurez-vous que l'intensité nominale totale des équipements branchés sur la rallonge ne dépasse pas l'intensité nominale de la rallonge. Assurez-vous également que l'intensité totale de tous les produits branchés sur la prise murale ne dépasse pas le calibre du fusible.
• Ne pas surcharger une prise d'alimentation, une barrette de connexion d'alimentation ou une prise de courant en connectant trop d'appareils. La charge globale du système ne doit pas dépasser 80% de la valeur nominale du circuit terminal. Si vous utilisez des barrettes de connexion d'alimentation, la charge ne doit pas dépasser 80% de la valeur nominale d'entrée de la barrette de connexion.
• L'adaptateur secteur de ce produit est équipé d'une fiche à trois dents avec mise à la terre. Cette fiche ne s'insère que dans une prise murale équipée d'une mise à la terre. Assurez-vous que la prise murale est correctement mise à la terre avant d'insérer la fiche de l'adaptateur secteur. Ne pas insérer la fiche dans une prise murale sans terre. Consultez votre électricien pour les détails.

Avertissement! La broche de mise à la terre est un système de sécurité. Utiliser une prise murale qui n'est pas correctement mise à la terre risque de provoquer une électrocution et/ou des blessures.

Remarque: La broche de mise à la terre fournit également une bonne capacité de protection contre le bruit produit par des appareils électriques environnants qui interfèrent avec les performances de ce produit.

- Utilisez uniquement le cordon d'alimentation fourni pour ce produit. Si vous devez changer le cordon d'alimentation, assurez-vous que le nouveau cordon d'alimentation est conforme aux exigences ci-dessous: type amovible, répertorié UL/certifié CSA, approuvé VDE ou équivalent, longueur de 4,5 mètres (14,76 pieds) au maximum.

Dépannage du produit

Ne pas tenter de réparer ce produit par vous-même. Ouvrir ou retirer les couvercles peut vous exposer à de dangereuses tensions ou d'autres dangers. Pour tout dépannage, veuillez vous adresser à un technicien qualifié.

Débranchez ce produit de la prise murale et contactez un personnel de dépannage qualifié dans les conditions suivantes:

• Lorsque le cordon d'alimentation est endommagé, coupé ou effiloché.
  • Si un liquide a été renversé dans le produit.
  • Si le produit a été exposé à la pluie ou à l'eau.
  • Si le produit est tombé ou si le boîtier a été endommagé.
• Si le produit laisse apparaître une modification notable de ses performances, cela indique une nécessité de dépannage.
• Si le produit ne fonctionne pas correctement après avoir suivi les instructions d'utilisation.

Remarque: Réglez seulement les contrôles qui sont couverts par les instructions de fonctionnement car un mauvais réglage des autres commandes peut causer des dommages et requérir un travail important de la part du technicien qualifié afin de remettre en état normal le produit.

Avertissement! Pour des raisons de sécurité, ne pas utiliser de pièces non conformes lorsque vous ajoutez ou changez des composants. Consultez votre revendeur pour connaître les options d'achat.

Votre équipement ainsi que ses accessoires peuvent contenir de petites pièces. Gardez-les hors de portée des jeunes enfants.

Consignes de sécurité complémentaires

• Ne pas regarder dans l'objectif du projecteur lorsque la lampe est allumée. La clarté de la lumière risque de vous abîmer les yeux.
  • Allumez d'abord le projecteur et ensuite les sources de signaux.
• Ne pas placer le produit dans des environnements suivants:

- Un espace mal aéré ou espace clos. Un espace libre de 50cm au minimum entre les murs et le projecteur avec une circulation de l'air libre est requis.

- Des endroits où la température risque de devenir trop importante, par exemple à l'intérieur d'un véhicule avec toutes les vitres fermées.

- Des endroits où une forte humidité, la poussière ou la fumée de cigarette peuvent détériorer les composants optiques en réduisant leur durée de vie et en noircissant l'image.

• Des endroits à proximité d'une alarme-incendie.

- Des endroits avec une température ambiante supérieure à 40 °C/104 °F.

• Des endroits dont les altitudes sont supérieures à 10000 pieds.

- Débranchez immédiatement l'appareil si vous constatez un dysfonctionnement avec votre projecteur. Arrêtez d'utiliser l'appareil si une fumée, un bruit ou un odeur anormal provient de votre projecteur. Cela risque de provoquer un incendie ou une électrocution. Dans de tels

cas, débranchez immédiatement votre appareil et contactez votre revendeur.

• Ne pas continuer à utiliser le produit en cas de panne ou chute. Dans de tels cas, contactez votre revendeur pour une inspection.
• Ne pas exposer l'objectif du projecteur à la lumière du soleil. Cela risque de provoquer un incendie.
• Lorsque vous éteignez le projecteur, assurez-vous que le projecteur termine son cycle de refroidissement avant de couper l'alimentation.
• Ne pas couper l'alimentation principale fréquemment et ne pas débrancher le projecteur lors du fonctionnement. Le moyen le plus sûr est de patienter jusqu'à ce que le ventilateur s'arrête avant de couper l'alimentation principale.
• Ne pas toucher la grille de sortie d'air et le panneau inférieur qui peuvent être brûlants.
• Nettoyer régulièrement le filtre d'air le cas échéant. La température interne peut augmenter et provoquer des dommages si le filtre/les fentes d'aération sont obstruées par la poussière ou la saleté.
• Ne pas regarder directement dans la grille de sortie d'air lorsque le projecteur est en fonctionnement. Cela risque de vous blesser les yeux.
• Ouvrez toujours l'obturateur ou retirez le couvre-objectif lorsque le projecteur est en fonctionnement.
• N'obstruer l'objectif du projecteur avec aucun objet lorsque le projecteur est en cours de fonctionnement ; dans le cas contraire, cela risque de provoquer une surchauffe et une déformation de l'objectif ou même un incendie. Pour éteindre temporairement la lampe, appuyez sur HIDE (cacher) sur la télécommande.
• La lampe devient extrêmement chaude pendant le fonctionnement. Laissez le projecteur refroidir pendant environ 45 minutes avant de retirer l'assemblage de la lampe pour un remplacement.
• Ne pas utiliser la lampe au-delà de sa durée de vie estimée. Dans de rares cas, cela risque de briser la lampe.
• Ne jamais changer l'assemblage de la lampe ou d'autres composants électroniques sans débrancher préalablement le projecteur.
• Le produit détectera automatiquement la durée de vie de la lampe. Veuillez vous assurer de changer la lampe lorsque le projecteur affiche le message d'avertissement.
• Lorsque vous changez la lampe, veuillez laisser refroidir l'unité et suivez les consignes de remplacement.
• Réinitialisez la fonction "Réinit de lampe" dans le menu "Gestion" de l'OSD après avoir changé le module de la lampe.
• Ne pas tenter de démonter ce projecteur. La présence de hautes tensions dangereuse à l'intérieur de l'appareil risque de provoquer des blessures. La seule pièce récupérable par l'utilisateur est la lampe équipée de son propre couvercle amovible. Adressez-vous uniquement à un technicien professionnel de dépannage qualifié pour tout dépannage.
• Ne pas installer le projecteur verticalement. Le projecteur peut tomber, ce qui provoquera des blessures ou des dommages.
• Ce produit est capable d'afficher des images inversées pour une installation avec fixation au plafond. Utilisez uniquement le kit de montage au plafond Acer et assurez-vous qu'il est solidement installé.

Mise en garde concernant l'Ecoute

Pour protéger votre ouïe, respectez les consignes ci-dessous.

• Augmentez le son progressivement jusqu'à ce que vous puissiez l'entendre nettement et confortablement.
• Ne pas augmenter le niveau du volume une fois que vos oreilles se sont adaptées au volume courant.
• Ne pas écouter une musique à un niveau de volume important pendant une longue durée.
• Ne pas augmenter le volume pour masquer le bruit environnant.
  • Diminuez le volume si vous ne pouvez pas entendre la personne près de vous.

Consignes de mise au rebut

Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour minimiser la pollution et assurer la meilleure protection de l'environnement, veuillez recycler. Pour plus d'informations concernant les règlements WEEE (Waste from Electrical and Electronics Equipment), rendez-vous sur le site web à l'adresse

Avertissement concernant le Mercure

Pour les projecteurs ou les produits électroniques contenant un moniteur ou un écran LCD/CRT :

"L'(les) ampoule(s) contient du mercure ; éliminer d'une manière adaptée."

Les lampes contenues dans le produit peuvent contenir du mercure et doivent être recyclées ou jetées en respectant les lois fédérales, locales ou de l'Etat. Pour plus d'informations, veuillez contacter l'Alliance des Industries Electroniques à l'adresse suivante www.eiae.org. Pour les informations relatives à la mise au rebut spécifique des lampes, visitez www.lamprecycle.org

viii

Commencer par le début

Avis d'Utilisation

A faire:

• Eteindre le produit avant tout nettoyage.
- Utiliser un chiffon humidifié avec un détergent doux pour nettoyer le boîtier du projecteur.
- Débrancher la fiche d'alimentation de la prise de courant si le produit ne doit pas être utilisé pendant une longue période.

A ne pas faire:

• Obstruer les fentes et les ouvertures sur l'unité qui servent à la ventilation.
• Utiliser des nettoyants, des cires ou des solvants abrasifs pour nettoyer l'unité.
  • Utiliser dans les conditions suivantes :
• Dans des environnements extrêmement chauds, froids ou humides.
• Dans des zones susceptibles de comporter un excès de poussière et de saleté.
  • A proximité de tout appareil générant un champ magnétique puissant.
• Sous la lumière directe du soleil.

Mise en Garde

Observez tous les avertissements, les mises en garde et les consignes de maintenance recommandés dans ce guide d'utilisateur pour optimiser la durée de vie de votre appareil.

Avertissement:

• Ne pas regarder dans l'objectif du projecteur lorsque la lampe est allumée. La clarté de la lumière risque de vous abîmer les yeux.
• Pour réduire les risques d'incendie ou d'électrocution, ne pas exposer le projecteur à la pluie ou à l'humidité.
• Veuillez ne pas ouvrir et ne pas démonter le produit car cela pourrait provoquer une électrocution.
• Lorsque vous changez la lampe, veuillez laisser refroidir l'unité et suivez les consignes de remplacement.
• Ce produit détectera automatiquement la durée de vie de la lampe. Veuillez vous assurer de changer la lampe lorsqu'il affiche des messages d'avertissement.
• Réinitialisez la fonction "Réinit de lampe" dans le menu "Gestion" de l'OSD après avoir changé le module de la lampe.
• Lorsque vous éteignez le projecteur, veuillez vous assurer que le projecteur termine son cycle de refroidissement avant de couper l'alimentation.
  • Allumez d'abord le projecteur et ensuite les sources de signaux.
• Ne pas utiliser le protège-objectif lorsque le projecteur est en cours de fonctionnement.
• Quand la lampe atteint la fin de sa durée de vie, elle grillera, éventuellement avec un fort bruit de claquage. Si cela arrive, le projecteur ne se rallumera pas tant que le module de lampe n'aura pas été remplacé. Pour remplacer la lampe, suivez les procédures qui figurent dans la section "Remplacement de la lampe".

Informations concernant votre sécurité et votre confort iii

Commencer par le début viii

Avis d'Utilisation viii

Mise en Garde viii

Présentation 1

Caractéristiques du Produit 1

Vue d'ensemble du paquet 2

Vue d'ensemble du projecteur 3

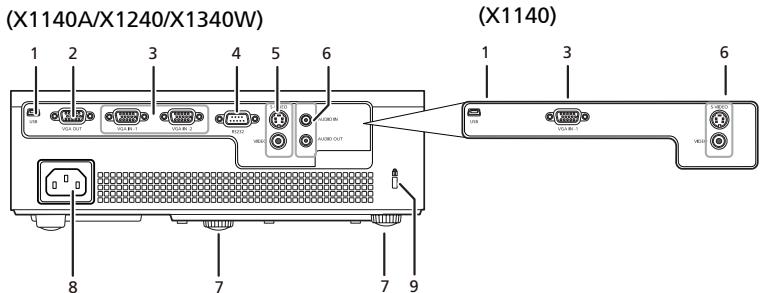

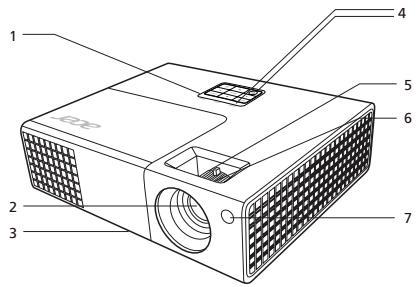

Vue Externe du Projecteur 3

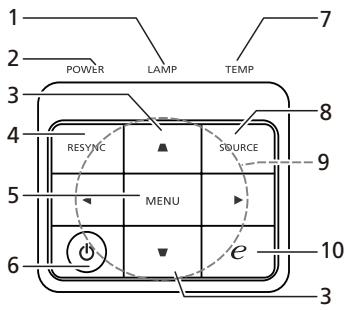

Panneau de commandes 4

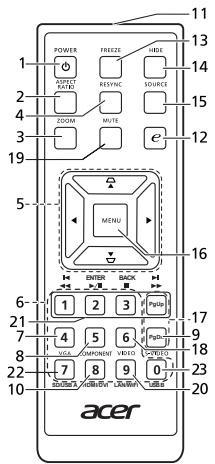

Disposition des touches de la télécommande 5

Bien débuter 7

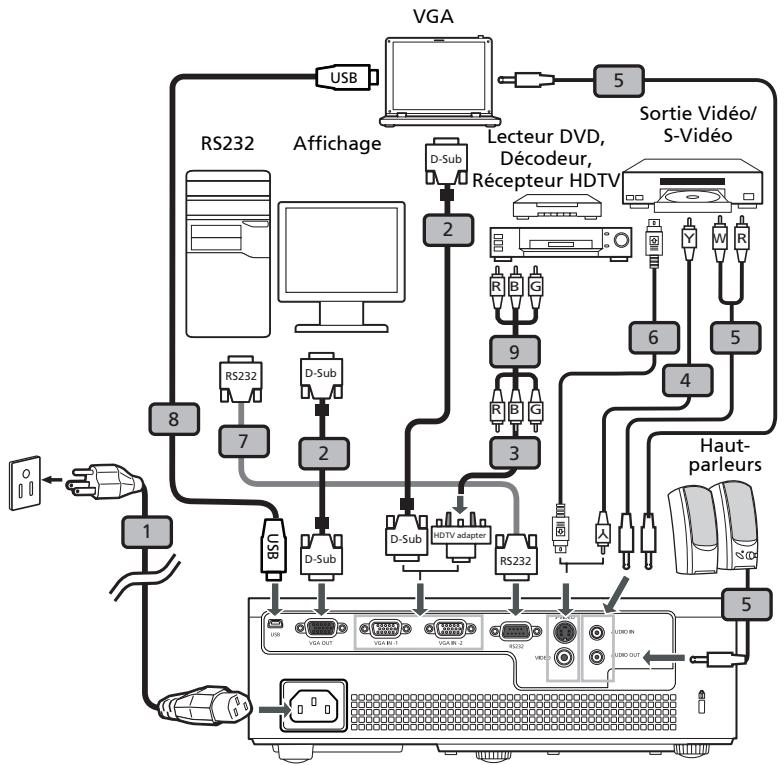

Connexion du Projecteur 7

Mise sous/hors tension du projecteur 8

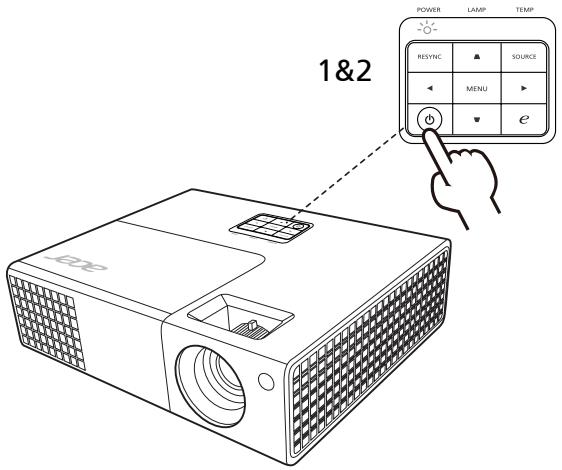

Mise sous tension du projecteur 8

Mise hors tension du projecteur 9

Réglage de l'Image Projetée 10

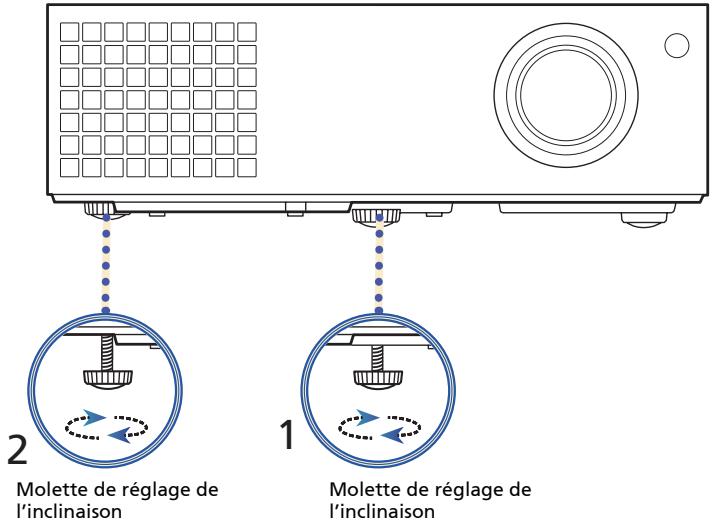

Réglage de la Hauteur de l'Image Projetée 10

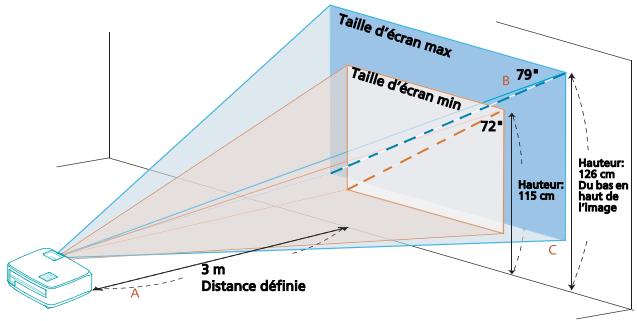

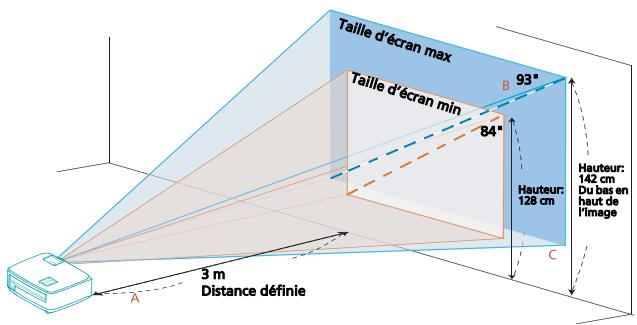

Comment optimiser la taille de l'image et la distance 11

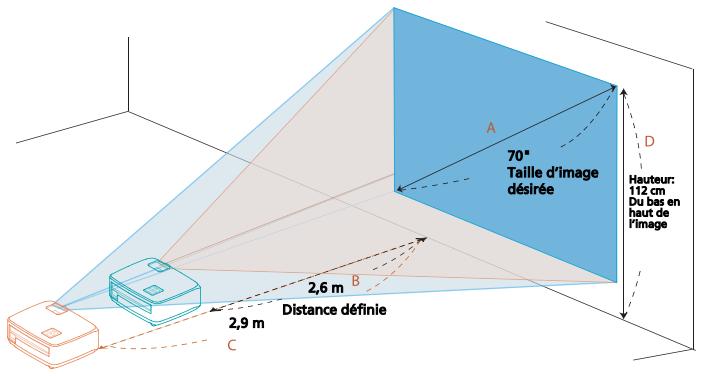

Comment obtenir une taille d'image préférée en réglant la distance et le zoom 13

Commandes Utilisateur 15

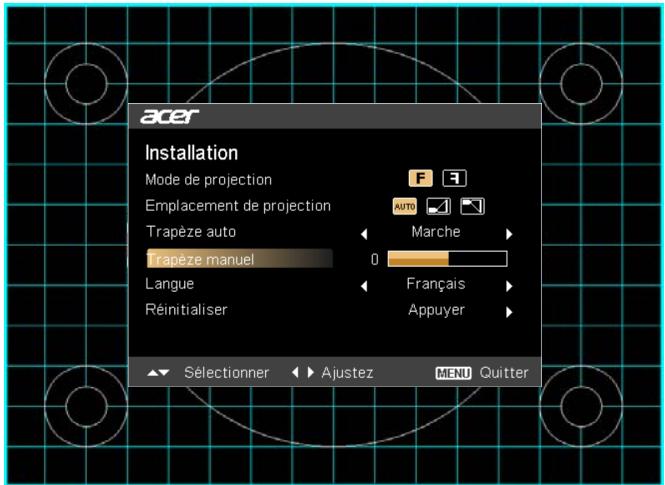

Menu d'installation 15

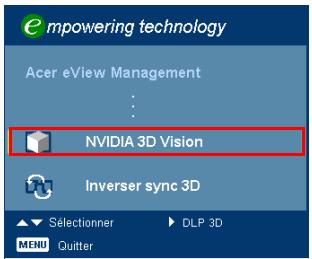

Technologie Empowering Acer 16

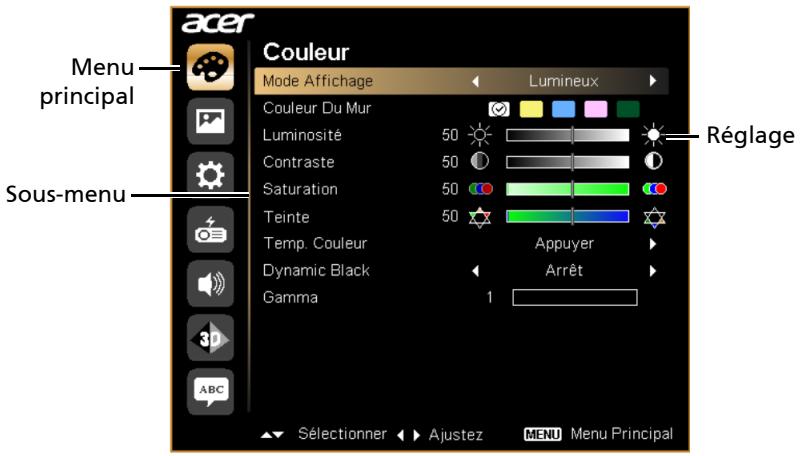

Menus OSD (Affichage à l'écran) 17

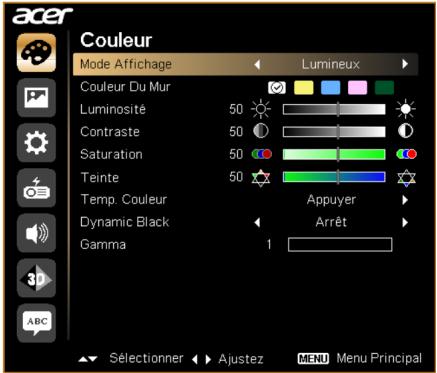

Couleur 18

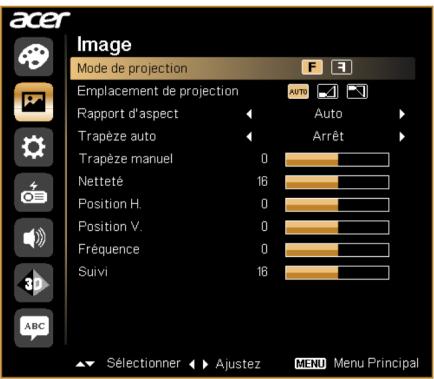

Image 20

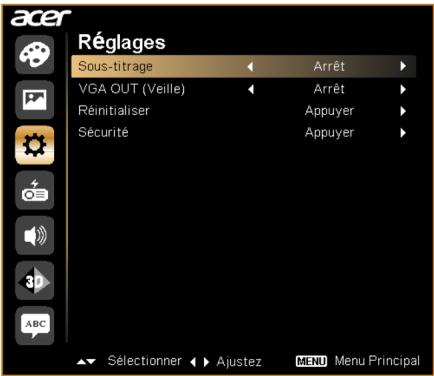

Réglage 22

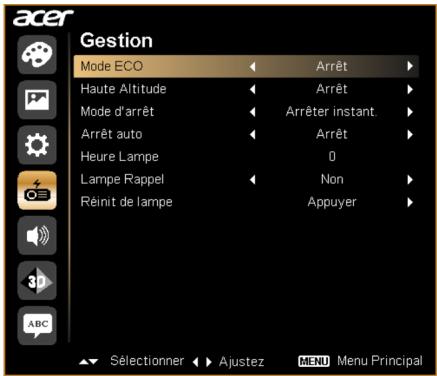

Gestion 25

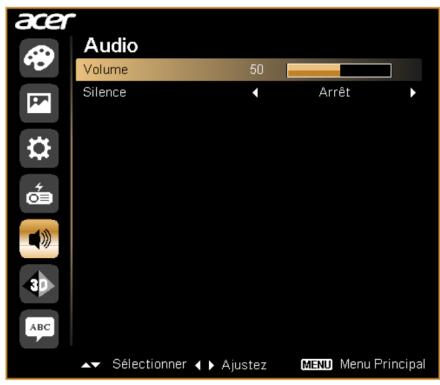

Audio 26

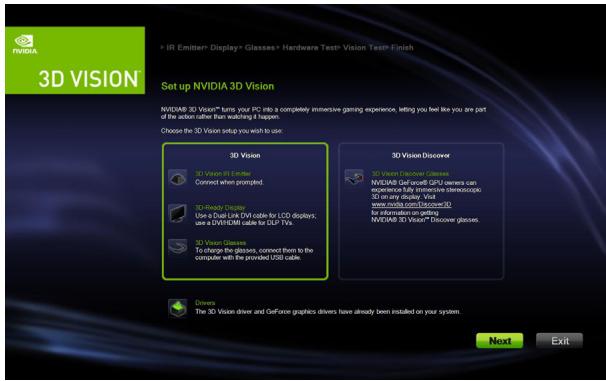

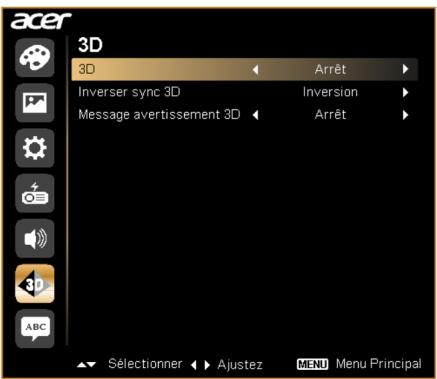

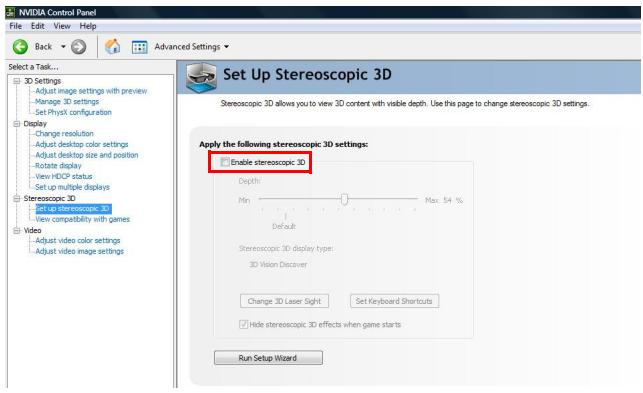

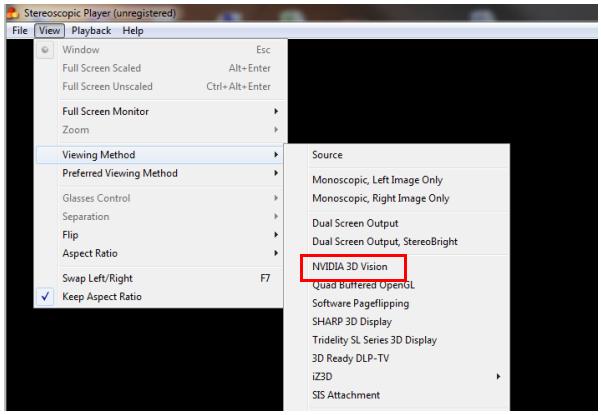

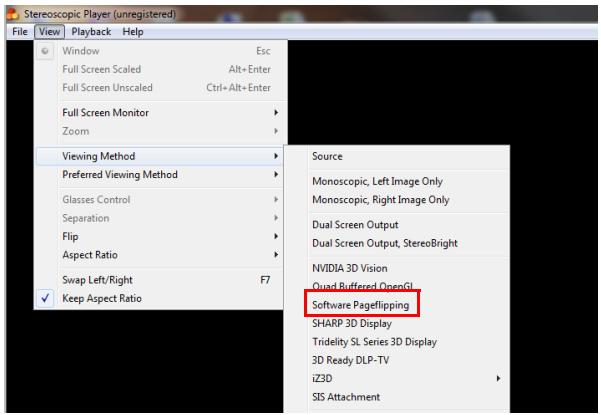

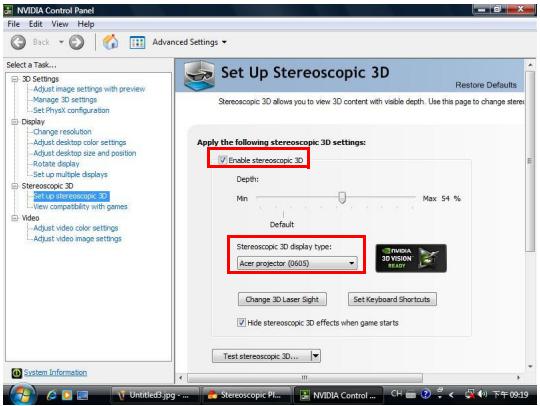

3D 26

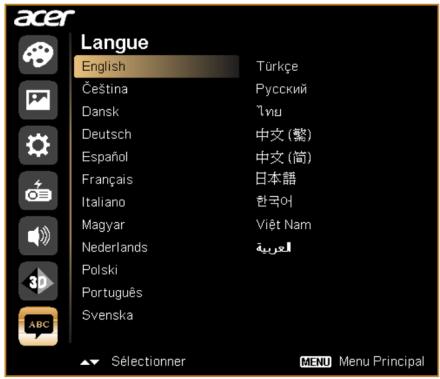

Langue 28

Appendices 29

Dépannage 29

Tableau de Définition des DELs & Alertes 33

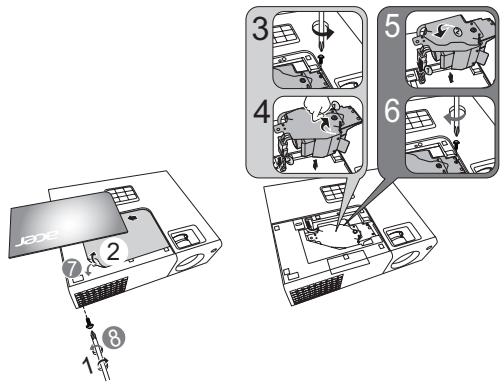

Remplacement de la lampe 34

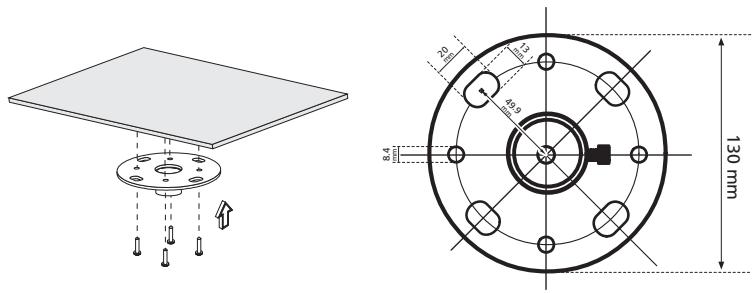

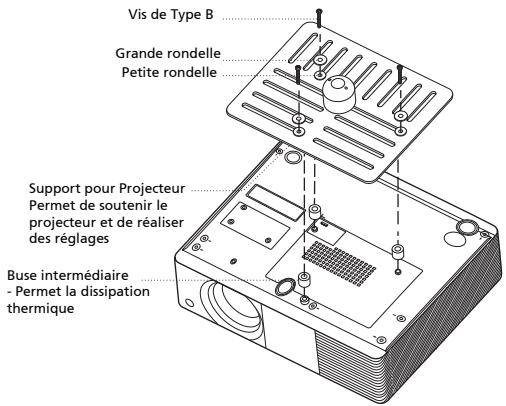

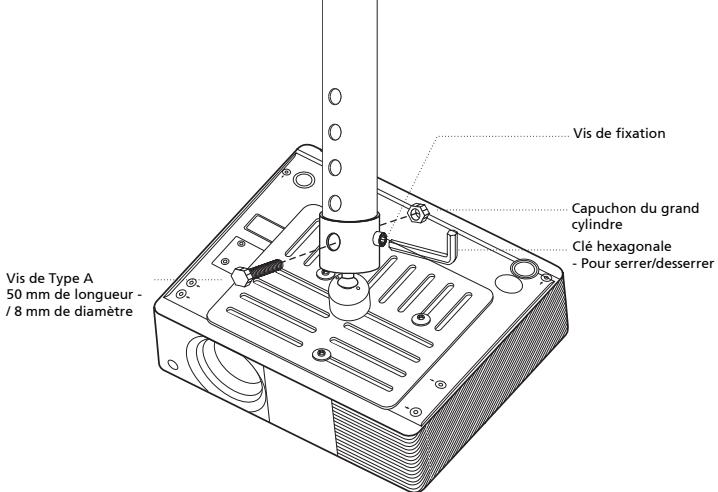

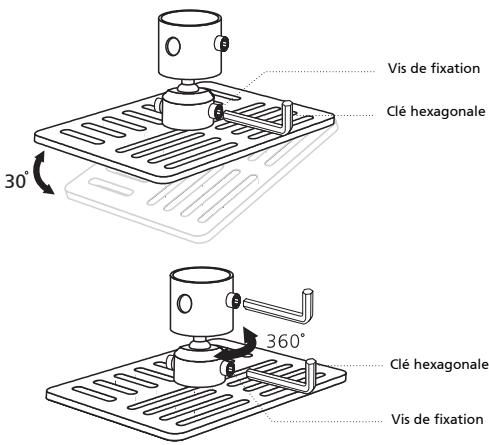

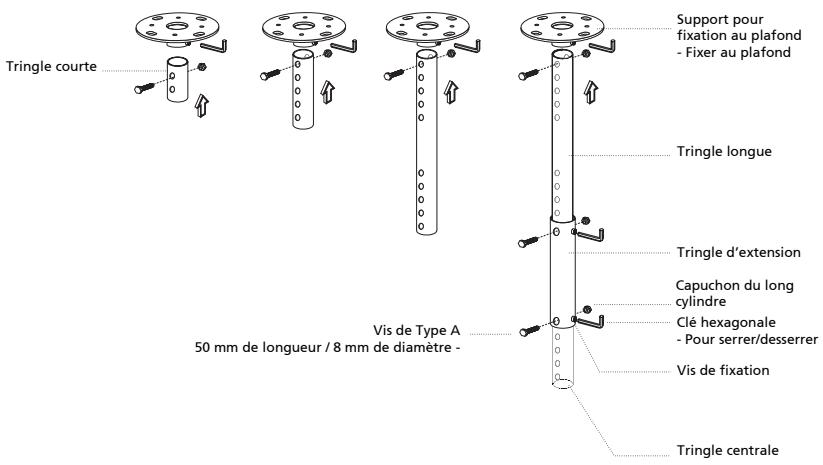

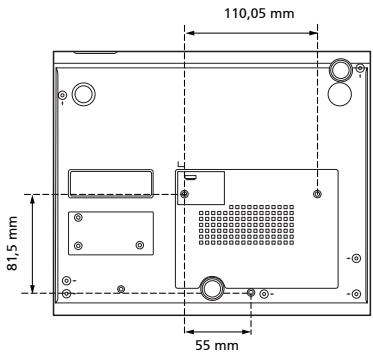

Installation au plafond 35

Spécifications 38

Modes de compatibilité 40

Avis concernant les Réglementations et la Sécurité 42

Présentation

Caractéristiques du Produit

Ce produit est un projecteur DLP® à simple puce. Les caractéristiques sont remarquables, avec notamment :

• Technologie DLP®
• X1140/X1140A : Résolution SVGA 800 x 600 Nativecompatible avec rapports d'aspect Auto / 4:3 / 16:9 X1240 :
  Résolution XGA 1024 x 768 Native
  compatible avec rapports d'aspect Auto / 4:3 / 16:9
  X1340W : Résolution WXGA 1 280 x 800 Native Compatible avec rapports d'aspect Auto/ Plein / 4:3 /16:9 / Boîte aux lettres
• La technologie ColorBoost de Acer permet d'obtenir des couleurs réelles et naturelles, pour des images expressives et vivantes.
  • Haute luminosité et facteur de contraste
• Modes d'affichage polyvalents (Lumineux, Présentation, Standard, Vidéo, Image, Jeux, Éducation, Utilis) pour des performances optimales quelque soit la situation.
  • Compatible NTSC / PAL / SECAM et HDTV (720p, 1080i, 1080p)
• Le mode de faible consommation et d'économie de courant (ECO) prolonge la durée de vie de la lampe
• Les fonctions Dynamic Black (Noir dynamique) / Gradation extrême permettent de diminuer la consommation électrique de la lampe et d'en prolonger la durée de vie
  Dynamic Black (Noir dynamique) : Si cette fonction est activée, le projecteur ajuste de façon dynamique la consommation électrique de la lampe en fonction de la luminosité de l'image projetée. Lorsque des images plus sombres sont projetées, la consommation électrique est réduite et le contraste de l'image est optimisé.
  Gradation extrême : Le projecteur va diminuer la consommation électrique de la lampe jusqu'à 70% lorsqu'aucun signal d'entrée n'est détecté pendant 5 secondes.
• La technologie Acer EcoProjection fournit une approche de gestion intelligente de l'énergie et une amélioration de l'efficacité physique
• La touche Empowering permet d'afficher les utilitaires technologiques Empowering Acer et d'en modifier facilement les paramétrages.
• Correction trapèze numérique avancée délivrant des présentations optimales
• Menus de l'affichage à l'écran (OSD) dans les différentes langues
  • Objectif de projection zoom/mise au point manuel
• Zoom numérique 2X et fonction de déplacement en panoramique
• Compatible avec les systèmes d'exploitation Microsoft® Windows® 2000, XP, 7, Vista®, Macintosh

Vue d'ensemble du paquet

Ce projecteur est livré avec tous les articles illustrés ci-dessous. Vérifiez que vous disposez de tous ces éléments. Contactez immédiatement votre fournisseur si l'un des articles est manquant.

Cordon d'alimentation

Câble VGA

Guide utilisateur (CD-ROM)

Télécommande

Guide de démarrage rapide

Batterie x2

Boîtier de transport (en option)

Filtre à poussière (en option)

Vue d'ensemble du projecteur

Vue Externe du Projecteur

Côté Avant / Supérieur

#	Description	#	Description
1	Panneau de commandes	5	Bague de réglage du Zoom
2	Objectif de projection	6	Bague de réglage de la focale
3	Molette de réglage de l'inclinaison	7	Récepteur de la télécommande
4	Interrupteur et DEL indicatrice de courant

Côté arrière

(X1140A/X1240/X1340W) (X1140)

#	Description	#	Description
1	Connecteur USB	6	Connecteur d'entrée audioConnecteur de sortie audio
2	Connecteur de sortie du moniteur en boucle	7	Molette de réglage de l'inclinaison
3	Connecteur d'entrée vidéo signal RVB analogique PC/HDTV/ composante	8	Prise d'alimentation
4	Connecteur RS232	9	Port de verrouillage KensingtonTM
5	Connecteur d'entrée S-ViséoConnecteur d'entrée vidéo composite

Panneau de commandes

1 2 POWER LAMP TEMP 3 4 RESYNC SOURCE 5 MENU 6 e 7 8 9 10 3

#	Fonction	Description
1	LAMP (LAMPE)	DEL témoin de la lampe
2	Diode indicatrice d'alimentation	Référez-vous à la section "Mise sous/hors tension du projecteur"
3	Keystone (Trapèze)	Ajuste la distorsion de l'image générée par une projection inclinée ( ± 40 degrés).
4	RESYNC	Synchronise automatiquement le projecteur sur la source d'entrée.
5	MENU	Appuyez sur "MENU" pour lancer le menu d'affichage à l'écran (OSD), allez à l'étape suivante pour le fonctionnement du menu OSD ou sortez du menu OSD.
6	Touche d'alimentation	Référez-vous à la section "Mise sous/hors tension du projecteur"
7	TEMP	DEL témoin de la température
8	SOURCE	Pressez "SOURCE" pour choisir parmi les sources RVB, Composant, S-Viséo, Composite et HDTV .
9	Quatre Touches de Sélection Directionnelles	Sélectionne les éléments ou permet d'ajuster votre sélection.
10	Empowering key (Touche Empowering)	Fonctions Acer exclusives: eView, eTimer, ePower Management, e3D.

Disposition des touches de la télécommande

POWER ASSEMB RATIO 2 4 3 ZOOM MUTE 11 13 14 SOURCE e 15 12 19 5- MENU 6- ENTER BACK 16 1 2 3 Pipid 17 9 8 6 Pipid/3 18 7 8 9 23 20 ACER 21 7 22 10

#	Fonction	Description
1	POWER (Courant)	Référez-vous à la section "Mise sous/hors tension du projecteur".
2	ASPECT RATIO (Rapport d'Aspect)	Pour choisir le rapport d'aspect souhaité.
3	ZOOM	Permet d'effectuer le zoom avant ou arrière sur l'affichage du projecteur.
4	RESYNC	Synchronise automatiquement le projecteur sur la source d'entrée.
5		Ajuste la distorsion de l'image générée par une projection inclinée ( ± 40 degrés).
		Sélectionne les éléments ou permet d'ajuster votre sélection.
6	Keypad 0~9 (Pavé des touches numériques 0~9)	Pressez "0~9" pour saisir un mot de passe dans le menu "Réglage" de > "Sécurité".
7	VGA	Pour choisir la source to VGA. Ce connecteur est compatible RVB Analogique, YPbPr (480p/576p/720p/1080i/1080p), YCbCr (480i/576i).
8	COMPONENT (COMPOSANT)	(Pas de fonction)
9	S-VIDEO	Permet de choisir la source S-vidéo.
10	HDMITM; HDMITM/DVI	(Pas de fonction)
11	Infrared transmitter (Transmetteur Infrarouge)	Envoie des signaux au projecteur.
12	Empowering key (Touche Empowering)	Fonctions Acer exclusives: eView, eTimer, ePower Management, e3D.
13	FREEZE (FIGER)	Pour mettre l'image sur l'écran en pause.
14	HIDE (CACHER)	Pressez "HIDE" pour masquer l'image, pressez de nouveau pour restaurer l'affichage de l'image.
15	SOURCE	Pressez "SOURCE" pour choisir parmi les sources RVB, Composant, S-Veréo, Composite, et HDTV.
16	MENU	Appuyez sur "MENU" pour lancer le menu d'affichage à l'écran (OSD), allez à l'étape suivante pour le fonctionnement du menu OSD ou sortez du menu OSD.
17	PgUp/PgDn	Pour le mode ordinateur uniquement. Utilisez ce bouton pour sélectionner la page suivante ou précédente. Cette fonction est uniquement disponible lorsque le projecteur est connecté à un ordinateur à l'aide d'un câble USB.
18	VIDEO	Permet de choisir la source VIDEO COMPOSITE.
19	MUTE (SILENCE)	Permet d'activer/couper le son.
20	WIRELESS (SANS FIL); LAN/WiFi	(Pas de fonction)
21	◄◄►/◄►Retour arrière ►/◄►Lecture / Pause ■ Arrêt ►►►Avance rapide	(Pas de fonction)
22	SD/USB A	(Pas de fonction)
23	USB B	(Pas de fonction)

(X1140/X1140A/X1240)

(X1340W)

Bien débuter

Connexion du Projecteur

#	Description	#	Description
1	Cordon d'alimentation	6	Câble S-Vidéo
2	Câble VGA	7	Câble RS232
3	Adaptateur VGA vers Composant vidéo/HDTV	8	Câble USB
4	Câble Vidéo Composite	9	Câble de composant 3 RCA
5	Câble audio

Remarque : Pour vous assurer que le projecteur fonctionne correctement avec votre ordinateur, assurez-vous que la fréquence du mode d'affichage est compatible avec le projecteur.

Mise sous/hors tension du projecteur

Mise sous tension du projecteur

1 Assurez-vous que le cordon d'alimentation et le câble de signal sont correctement connectés. La DEL témoin d'alimentation clignotera en rouge.
2 Allumez le projecteur en appuyant sur le bouton ⏻ Marche/Arrêt du panneau de commande ou de la télécommande : la DEL du témoin d'alimentation s'allumera en bleu.
3 Allumez votre source (ordinateur de bureau, ordinateur portable, lecteur vidéo etc.). Le projecteur détectera automatiquement la source.

• Si l'écran affiche "Pas de Signa", veuillez vous assurer que les câbles de signal sont correctement connectés.
• Si vous connectez plusieurs sources en même temps, utilisez le bouton "SOURCE" sur le panneau de commande ou la télécommande, ou utilisez la touche de source directe sur la télécommande pour passer de l'une à l'autre.

1&2 POWER LAMP TEMP RESYNC ▲ SOURCE ← MENU ► ▼ e

Mise hors tension du projecteur

Pour éteindre le projecteur, appuyez sur le bouton de puissance. Ce message apparaît :
"Veuillez appuyer à nouveau sur le bouton de puissance pour terminer le processus de mise hors service."
Appuyez à nouveau sur le bouton de puissance.
2 L'indicateur DEL d'alimentation reste allumé en rouge pour indiquer le mode veille.
3 Il est maintenant sûr de débrancher le cordon d'alimentation.

Lorsque Continuer instant. est sélectionné :

1 La LED d'indication de puissance passe au ROUGE et clignote rapidement dès que le projecteur est éteint, le (s) ventilateur (s) continue (nt) de fonctionner environ 2 minutes pour assurer un refroidissement correct du système.
2 Tant que le cordon d'alimentation reste branché, vous pouvez rallumer à tout moment le projecteur en appuyant sur le bouton de puissance pendant les 2 minutes du processus de mise hors service.
3 A la fin du refroidissement du système, la LED d'indication de puissance arrête de clignoter et passe au rouge fixe pour indiquer le mode standby.
4 Il est maintenant sûr de débrancher le cordon d'alimentat.

Témoins d'avertissement:

• "Projecteur en surchauffe. La lampe va bientôt s'éteindre automatiquement."
  Ce message d'écran vous indique que le projecteur a trop chauffé. La lampe va s'éteindre automatiquement, le projecteur va s'éteindre automatiquement et la LED d'indication de température va passer au rouge fixe. Veuillez contacter votre vendeur ou service de dépannage.
• "Défaillance du ventilateur. La lampe va bientôt s'éteindre automatiquement."
  Ce message d'écran vous indique que le ventilateur est en défaut. La lampe va s'éteindre automatiquement, le projecteur va s'éteindre automatiquement et la LED d'indication de température va clignoter.
  Veuillez contacter votre vendeur ou service de dépannage.

Remarque : Si le projecteur s'éteint automatiquement etla LED d'indication de température passe au rouge fixe, veuillez contacter votre vendeur ou service de dépannage.

Réglage de l'Image Projetée

Réglage de la Hauteur de l'Image Projetée

Le projecteur est équipé de deux pieds réglables permettant d'ajuster la hauteur de l'image.

Pour faire monter l'image :

1 Utilisez la Molette de réglage de l'inclinaison avant pour élever l'image à l'angle de hauteur désiré.
2 Utilisez la Molette de réglage de l'inclinaison pour affiner l'angle d'affichage.

Pour faire descendre l'image :

1 Utilisez la Molette de réglage de l'inclinaison avant pour abaisser l'image à l'angle de hauteur désiré.
2 Utilisez la Molette de de réglage de l'inclinaison arrière pour affiner l'angle d'affichage.

Molette de réglage de l'inclinaison Molette de réglage de l'inclinaison

Comment optimiser la taille de l'image et la distance

Consultez le tableau ci-dessous pour connaître des tailles d'image optimales réalisables lorsque le projecteur est positionné à la distance désirée de l'écran.

• X1140/X1140A/X1240

Si le projecteur est à 3 m de l'écran, les tailles d'image peuvent varier entre 72 pouces et 79 pouces pour obtenir une image de bonne qualité.

Remarque : Nous vous rappelons que, selon la figure illustrée ci-dessous, il est obligatoire d'obtenir un espace de hauteur de 126 cm lorsque le projecteur est situé à une distance de 3 m.

Taille d'écran max Taille d'écran min 79° 72° Hauteur: 115 cm Hauteur: 126 cm Du bas en haut de l'image 3 m Distance définie A B C

DésiréDistance(m)<A>	Taille d’écran minimale (Zoom minimal)			Taille d’écran maximale (Zoom maximal)
	Diagonal(pouce)<B>	L (cm) x H (cm)	Du basenhaut del’image(cm)<C>	Diagonal(pouce)<B>	L (cm) x H (cm)	Du basenhaut del’image(cm)<C>
1	24	49 x 37	38	26	54 x 40	42
1,5	36	74 x 55	58	40	81 x 60	64
2	48	98 x 74	77	53	108 x 81	85
2,5	60	123 x 92	96	66	134 x 101	106
3	72	147 x 110	115	79	161 x 121	126
3,5	84	172 x 129	134	93	188 x 141	149
4	96	196 x 147	154	106	215 x 161	170
4,5	108	221 x 165	173	119	242 x 181	190
5	120	245 x 184	192	132	269 x 202	211
6	144	294 x 221	230	159	323 x 242	254
7	168	343 x 257	269	185	376 x 282	296
8	192	392 x 294	307	212	430 x 323	339
9	216	441 x 331	346	238	484 x 363	381
10	241	490 x 368	386	265	538 x 403	424
11	265	539 x 404	424	291	591 x 444	466
12	289	588 x 441	462	318	645 x 484	509

Rapport de Zoom : 1,1 x

• X1340W

Si le projecteur est à 3 m de l'écran, les tailles d'image peuvent varier entre 84 pouces et 93 pouces pour obtenir une image de bonne qualité.

Remarque : Nous vous rappelons que, selon la figure illustrée ci-dessous, il est obligatoire d'obtenir un espace de hauteur de 142 cm lorsque le projecteur est situé à une distance de 3 m.

Taille d'écran max Taille d'écran min 84" 93" Hauteur: 128 cm Hauteur: 142 cm Du bas en haut de l'image 3 m Distance définie A B C

DésiréDistance(m)<A>	Taille d'écran minimale (Zoom minimal)			Taille d'écran maximale (Zoom maximal)
	Diagonal(pouce)<B>	L (cm) x H (cm)	Du basenhaut del'image(cm)<C>	Diagonal(pouce)<B>	L (cm) x H (cm)	Du basenhaut del'image(cm)<C>
1	28	61 x 38	43	31	67 x 42	47
1,5	42	91 x 57	64	46	100 x 63	70
2	56	121 x 76	85	62	133 x 83	94
2,5	70	152 x 95	107	77	167 x 104	117
3	84	182 x 114	128	93	200 x 125	142
3,5	98	212 x 133	149	108	233 x 146	165
4	113	242 x 152	172	124	267 x 167	189
4,5	127	273 x 170	194	139	300 x 188	212
5	141	303 x 189	215	155	333 x 208	236
6	169	364 x 227	258	186	400 x 250	283
7	197	424 x 265	300	217	467 x 292	331
8	225	485 x 303	343	248	533 x 333	378
9	253	545 x 341	386	279	600 x 375	425
10	281	606 x 379	428	310	667 x 417	472
11	310	667 x 417	472	340	733 x 458	518
12	338	727 x 455	515	371	800 x 500	565

Rapport de Zoom : 1,1 x

Comment obtenir une taille d'image préférée en réglant la distance et le zoom

Le tableau ci-dessous explique la façon d'obtenir une taille d'image désirée en réglant soit la position soit la bague de réglage du zoom.

• X1140/X1140A/X1240

Pour obtenir une taille d'image de 70 pouces, réglez le projecteur sur une distance de 2,6 m à 2,9 m de l'écran et réglez le niveau du zoom en fonction.

70° Taille d'image désirée Hauteur: 112 cm Du bas en haut de l'image 2,6 m Distance définie 2,9 m C A D B

Taille d'image désirée		Distance (m)		Haut (cm)
Diagonal (pouce)<A>	L (cm) x H (cm)	Zoom Max.<B>	Zoom Min.<C>	Du bas en haut de l'image <D>
30	61 x 46		1,2	48
40	81 x 61	1,5	1,7	64
50	102 x 76	1,9	2,1	80
60	122 x 91	2,3	2,5	96
70	142 x 107	2,6	2,9	112
80	163 x 122	3,0	3,3	128
90	183 x 137	3,4	3,7	144
100	203 x 152	3,8	4,2	160
120	244 x 183	4,5	5,0	192
150	305 x 229	5,7	6,2	240
180	366 x 274	6,8	7,5	288
200	406 x 305	7,6	8,3	320
250	508 x 381	9,4	10,4	400
300	610 x 457	11,3		480

Rapport de Zoom : 1,1 x

• X1340W

Pour obtenir une taille d'image de 70 pouces, réglez le projecteur sur une distance de 2,3 m à 2,5 m de l'écran et réglez le niveau du zoom en fonction.

70° Taille d'image désirée Hauteur: 107 cm Du bas en haut de l'image 2,3 m Distance définie 2,5 m C A D B

Taille d'image désirée		Distance (m)		Haut (cm)
Diagonal (pouce)<A>	L (cm) x H (cm)	Zoom Max.<B>	Zoom Min.<C>	Du bas en haut de l'image <D>
30	65 x 40		1,1	46
40	86 x 54	1,3	1,4	61
50	108 x 67	1,6	1,8	76
60	129 x 81	1,9	2,1	91
70	151 x 94	2,3	2,5	107
80	172 x 108	2,6	2,8	122
90	194 x 121	2,9	3,2	137
100	215 x 135	3,2	3,6	152
120	258 x 162	3,9	4,3	183
150	323 x 202	4,8	5,3	229
180	388 x 242	5,8	6,4	274
200	431 x 269	6,5	7,1	305
250	538 x 337	8,1	8,9	381
300	646 x 404	9,7		457

Rapport de Zoom : 1,1 x

Commandes Utilisateur

Menu d'installation

Le menu d'installation fournit un affichage à l'écran (OSD) pour l'installation et l'entretien du projecteur. Utilisez le mode OSD uniquement quand le message "Pas de Signal" est affiché sur l'écran.

1 Mettez le projecteur en marche en appuyant sur la touche ⏻ Marche/Arrêt du panneau de commande ou de la télécommande.
2 Appuyez sur la touche "MENU" du panneau de commande ou de la télécommande pour lancer l'affichage OSD concernant l'installation et la maintenance du projecteur.

acer Installation Mode de projection Emplacement de projection Trapèze auto Trapèze manuel Langue Réinitialiser F AUTO Marche Français Appuyer Sélectionner Ajustez MENU Quitter

3 La forme de fond fait office de guide pour le réglage du calibrage et de l'alignement, tels ceux de la taille de l'écran, de la distance, de la mise au point et d'autres.

4 Le menu d'installation comporte les options suivantes :

• Mode de projection
• Emplacement de projection
- Trapèze auto
- Trapèze manuel
• Réglage de la langue
• Fonction de réinitialisation

Utilisez les touches de flèches haut et bas pour sélectionner une option, les touches de flèche gauche et droite pour régler l'option sélectionnée, et la flèche droite pour entrer dans le sous-menu de réglage des caractéristiques. Les nouveaux réglages seront sauvegardés automatiquement lorsque vous quitterez le menu.

5 Appuyez sur "MENU" à tout moment pour quitter le menu et retourner à l'écran de bienvenue Acer.

Technologie Empowering Acer

Touche Empowering e	La touche Empowering permet d'accéder à quatre fonctions uniques d'Acer : "Acer eView Management", "Acer eTimer Management", "Acer ePower Management", et "Acer e3D Management". Appuyez sur " e " à plusieurs reprises pour faire défiler ces fonctions.
Acer eView Management	Pressez " e " pour lancer "Acer eView Management". "Acer eView Management" concerne la sélection du mode d'affichage. Veuillez vous référer à la section "Menus OSD (Affichage à l'écran)" pour plus de détails.
Acer eTimer Management	Appuyez sur " e " pour lancer "Acer eTimer Management". "Acer eTimer Management" dispose de la fonction de rappel permettant de contrôler la durée de présentation. Veuillez vous référer à la section "Menus OSD (Affichage à l'écran)" pour plus de détails.
Acer ePower Management	Pressez " e " pour lancer "Acer ePower Management". "Acer ePower Management" propose un raccourci permettant d'économiser la durée de vie de la lampe et du projecteur. Veuillez vous référer à la section "Menus OSD (Affichage à l'écran)" pour plus de détails.
Acer e3D Management	Pressez " e " pour lancer "Acer e3D Management". "Acer e3D Management" fournit un raccourci pour ajuster les paramètres 3D. Veuillez vous référer à la section "Menus OSD (Affichage à l'écran)" pour plus de détails.

Menus OSD (Affichage à l'écran)

Le projecteur possède des menus d'affichage à l'écran (OSD) dans différentes langues qui vous permettent d'effectuer des réglages d'image et de modifier toute une gamme de paramètres.

Utiliser les menus OSD

• Pour ouvrir le menu OSD, appuyez sur "MENU" sur la télécommande ou le panneau de contrôle.
• Lorsque l'OSD apparaît, utilisez les touches ▲▼ pour sélectionner un élément dans le menu principal. Une fois que vous avez sélectionné l'item désiré dans le menu principal, appuyez sur ▶ pour accéder au sous-menu et effectuer les réglages de la fonction.
• Utilisez les touches ▲ ▼ pour sélectionner l'objet désiré et effectuer les réglages à l'aide des touches ◀ ▶.
• Sélectionnez l'élément suivant à régler dans le sous-menu et réglez comme décrit ci-dessus.
• Appuyez sur la touche "MENU" de la télécommande ou du panneau de contrôle, l'écran retournera au menu principal.
• Pour quitter le menu OSD, appuyez sur la touche "MENU" de la télécommande ou du panneau de contrôle. Le menu OSD disparaîtra et le projecteur enregistrera automatiquement les nouveaux paramètres.

acer Couleur Mode Affichage Lumineux Couleur Du Mur Luminosité 50 Contraste 50 Saturation 50 Teinte 50 Temp. Couleur Dynamic Black Gamma 1 Réglage Appuyer Arrêt Menu principal Sous-menu 3D ABC Sélectionner Ajustez MENU Menu Principal

Couleur

acer Couleur Mode Affichage Lumineux Couleur Du Mur Luminosité 50 Contraste 50 Saturation 50 Teinte 50 Temp. Couleur Dynamic Black Gamma 1 Appuyer Arrêt Sélectionner Ajustez MENU Menu Principal

Mode Affichage	Il existe de nombreux préréglages d'usine optimisés pour toute une gamme de types d'images.Lumineux : pour optimiser la luminosité.Présentation: Pour les présentations pendant les réunions avec plus de luminosité.Standard : pour un environnement commun.Vidéo : pour une lecture de la vidéo dans un environnement lumineux.Image : pour l'image graphique.Jeux : pour le contenu des jeux.Éducation: Pour environnement éducatif.Utilis : Mémoriser les paramètres utilisateur.
Couleur Du Mur	Utilisez cette fonction pour choisir une couleur appropriée pour le mur. Il y a plusieurs choix, Y compris blanc, Jaune clair, Bleu clair, Rose et vert foncé. Ceci permet de corriger la déviation des couleurs dûe à la couleur du mur, pour un ton d'image plus précis.
Luminosité	Règle la luminosité de l'image.Appuyez sur ◀ pour assombrir l'image.Appuyez sur ▶ pour éclaircir l'image.
Contraste	Contrôle la différence entre les zones les plus claires et les plus sombres de l'image. Le réglage du contraste modifie la quantité de noir et de blanc dans l'image.Appuyez sur ◀ pour diminuer le contraste.Appuyez sur ▶ pour augmenter le contraste.
Saturation	Règle une image vidéo depuis le noir et blanc jusqu'à des couleurs pleinement saturées.Appuyez sur ◀ pour diminuer la quantité de couleurs sur l'image.Appuyez sur ▶ pour augmenter la quantité de couleurs sur l'image.
Teinte	Règle la balance des couleurs du rouge et du vert.Appuyez sur ◀ pour diminuer la quantité du vert sur l'image.Appuyez sur ▶ pour augmenter la quantité du rouge sur l'image.
Temp. Couleur	Règle la température des couleurs. A une température des couleurs plus élevée, l'écran apparaît plus froid; à une température des couleurs plus basse, l'écran apparaît plus chaud.
Dynamic Black (Noir dynamique)	Si cette fonction est activée, le projecteur ajuste de façon dynamique la consommation électrique de la lampe en fonction de la luminosité de l'image projetée. Lorsque des images plus sombres sont projetées, la consommation électrique est réduite et le contraste de l'image est optimisé.
Gamma	Influence la représentation des scènes sombres. Avec une valeur gamma supérieure, une scène sombre paraîtra plus claire.

Remarque : Les fonctions "Saturation" et "Teinte" ne sont pas disponibles dans le mode Ordinateur.


Image Mode de projection Emplacement de projection Rapport d'aspect Trapèze auto Trapèze manuel Netteté Position H. Position V. Fréquence Suivi 0 16 0 0 0 16 Auto Arrêt Sélectionner Ajustez MENU Menu Principal

Mode de projection	Avan: Le paramètre d'usine par défaut.Arrière : Inverse l'image pour que vous puissiez projetez depuis derrière un écran translucide.
Emplacement de projection	Auto : Ajuste automatiquement la position de projection de l'image.Ordinateur de bureauPlafond : Retourne l'image de haut en bas pour la projection montée au plafond.
Rapport d'aspect	Utilisez cette fonction pour choisir le format d'image souhaité.Auto: Conserve le rapport largeur-hauteur original de l'image et agrandit l'image pour qu'elle s'adapte aux pixels horizontaux ou verticaux initiaux.Plein (X1340W) : L'image s'affiche en utilisant l'intégralité des pixels horizontaux et verticaux.4:3 : L'image sera mise à l'échelle pour s'adapter à l'écran et s'affichera au format 4:3.16:9 : L'image sera mise à l'échelle pour s'adapter à l'écran et s'affichera au format 16:9.Boîte aux lettres (X1340W) : Conserve le rapport d'aspect du signal d'origine et applique un zoom avant de 1,333 fois.
Trapèze auto	Ajuste automatiquement la distorsion de l'image générée par une projection inclinée ( ± 40 degrés).
Trapèze manuel	Ajuste manuellement la distorsion de l'image générée par une projection inclinée (±40 degrés).La fonction Trapèze manuel n'est pas disponible lorsque Trapèze auto est réglé sur " Activé ".
Netteté	Règle la netteté de l'image.Appuyez sur ◀ pour diminuer la netteté.Appuyez sur ▶ pour augmenter la netteté.
Position H.(Position Horizontale)	Appuyez sur ◀ pour déplacer l'image vers la gauche.Appuyez sur ▶ pour déplacer l'image vers la droite.
Position V.(Position Verticale)	Appuyez sur ◀ pour déplacer l'image vers le bas.Appuyez sur ▶ pour déplacer l'image vers le haut.
Fréquence	Le paramètre "Fréquence" permet de modifier le taux de rafraîchissement du projecteur pour qu'il corresponde à la fréquence de la carte graphique de votre ordinateur. Si vous observez une barre verticale oscillante sur l'image projetée, utilisez cette fonction pour corriger ce défaut.
Suivi	Cette fonction permet de synchroniser la fréquence du signal sur l'écran avec la carte graphique. Si l'image est instable ou vacillante, utilisez cette fonction pour corriger le problème.

Remarque : les fonctions " Position H. ", " Position V.", " Fréquence " et "Suivi" ne sont pas disponibles en mode Vidéo.

Remarque : la fonction " Netteté " n'est pas disponible en mode Ordinateur.

Réglage

Réglages Sous-titrage Arrêt VGA OUT (Veille) Arrêt Réinitialiser Appuyer Sécurité Appuyer Sélectionner Ajustez MENU Menu Principal

Sous-titrage	Choisissez un mode de sous-titrage préféré entre CC1, CC2, CC3 et CC4 (CC1 affiche les sous-titres dans la langue par défaut de votre pays). Choisissez "Arrêt" pour éteindre la fonction de soustitrage. Cette fonction n'est disponible que lorsqu'un signal d'entrée vidéo composite ou S-Veréo a été sélectionné et que le format du système est NTSC.
VGA OUT(Veille)	En choisissant "Activé", vous activez cette fonction. Le projecteur est en mesure de délivrer un signal VGA lorsqu'il est en mode Veille et que les prises VGA IN (ou entrée VGA IN 1) et VGA OUT sont bien reliées aux appareils. L'activation de cette fonction augmente légèrement la consommation électrique lorsque le projecteur est en veille.
Réinitialiser	Appuyez sur ▶ après avoir choisi " Oui " pour réinitialiser les paramètres d'affichage dans tous les menus aux valeurs d'usine par défaut.
Sécurité	SécuritéCe projecteur dispose d'une fonction de sécurité pratique permettant à l'administrateur de gérer l'utilisation du projecteur.Appuyez sur ▶ pour modifier le paramètre "Sécurité". Si la fonction de la sécurité est activée, vous devez saisir le "Mot de passe admin" avant de modifier le paramétrage de la sécurité. ▶■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■Le réglage d'usine par défaut du "Mot de passe admin" est "1234".Sélectionnez "Activée" pour activer la fonction de la sécurité. Vous devez saisir un mot de passe correspondant au "Mode Sécurité". Veuillez vous référer à la section "Mot de passe utilisateur" pour les détails.Si "Arrêt" est sélectionné, vous pouvez mettre le projecteur sous tension sans saisir de mot de passe.
	Arrêt (Minutes)Une fois la "Sécurité" paramétrée sur "Activé", vous pouvez régler la fonction d'arrêt.Appuyez sur ◀ ▶ pour sélectionner la durée avant arrêt.La plage s'étend de 10 minutes à 990 minutes.Lorsque le temps est écoulé, le projecteur demandera à l'utilisateur de saisir le mot de passe une nouvelle fois.Le réglage d'usine par défaut du paramètre "Arrêt (Minutes)" est "Arrêt".Une fois la fonction sécurité activée, le projecteur exigera de l'utilisateur la saisie du mot de passe lors de sa mise en marche. Le "Mot de passe utilisateur" et "Mot de passe admin" sont tous les deux acceptables pour cette boîte de dialogue.
	Mot de passe utilisateurAppuyez sur ▶ pour créer ou modifier le "Mot de passe utilisateur".Utilisez les touches numériques de la télécommande pour définir le mot de passe, et appuyez sur la touche "MENU" pour confirmer.Pour effacer les chiffres, appuyez sur ◀.Saisissez à nouveau votre mot de passe à l'affichage du message "Confirmer mot de passe".Le mot de passe doit contenir 4 à 8 chiffres.Si vous sélectionnez "Demander le mot de passe seulement après avoir branché le cordon d'alimentation", il vous sera demandé de saisir le mot de passe chaque fois que le cordon d'alimentation est connecté.Si vous sélectionnez "Toujours demander le mot de passe pendant que le projecteur s'allume", il vous sera demandé de saisir le mot de passe chaque fois que le projecteur est mis en marche.
	Mot de passe adminVous pouvez saisir le "Mot de passe admin" lorsque la boîte de dialogue "Entrer le mot de passe de l'administrateur" ou "Entrer le mot de passe" s'affiche.Appuyez sur ▶ pour modifier le "Mot de passe admin".Le réglage d'usine par défaut du "Mot de passe admin" est "1234".Si vous oubliez votre motde passe admin, suivez la procédure ci-dessous pour récupérer le motde passe admin :Saisissez le "Mot de Passe Universel" exclusif de 6 chiffres imprimé sur la carte de sécurité qui accompagne votre projecteur. Ce mot de passe exclusif sera accepté par le projecteur, quel que soit le mot de passe administrateur.En cas de perte de la carte de sécurité, veuillez contacter votre centre de dépannage Acer local.

Gestion

Gestion Mode ECO Arrêt Haute Altitude Arrêt Mode d'arrêt Arrêter instant. Arrêt auto Arrêt Heure Lampe 0 Lampe Rappel Non Réinit de lampe Appuyer Sélectionner Ajustez MENU Menu Principal

Mode ECO	Choisissez "Activé" pour baisser la lampe du projecteur et diminuer la consommation électrique, prolonger la durée de vie de la lampe et réduire le bruit. Choisissez "Arrêt" pour retourner en mode normal.
Haute Altitude	Choisissez "Activé" pour activer le mode Haute altitude. Lorsque cette fonction est activée, les ventilateurs du projecteur tournent à plein régime et en continu pour refroidir le projecteur.
Mode d'arrêt	• Arrêter instant. : Vous permet d'arrêter immédiatement le projecteur, sans la procédure de refroidissement par le ventilateur, en appuyant deux fois sur le bouton Marche/Arrêt.• Continuer instant. : Vous permet de redémarrer le projecteur immédiatement, dans les 2 minutes qui suivent son arrêt.
Arrêt auto (Minutes)	Le projecteur va automatiquement s'arrêter lorsqu'il n'y a aucune entrée de signal détectée après une durée définie.
Heure Lampe	Affiche la durée de fonctionnement écoulée (en heure) de la lampe.
Lampe Rappel	Choisissez cette fonction pour afficher ou cacher le message d'avertissement concernant le remplacement de la lampe. Ce message s'affiche 30 heures avant la fin de vie de la lampe.
Réinit de lampe	Appuyez sur ▶ après avoir choisi "Oui" pour réinitialiser à 0 heure le compteur des heures d'utilisation de la lampe.

Audio

acer Audio Volume 50 Silence Arrêt Sélectionner Ajustez MENU Menu Principal

Volume	Appuyez sur pour diminuer le volume.Appuyez sur pour augmenter le volume.
Silence	Choisissez "Activé" pour couper le son.Choisissez "Arrêt" pour remettre le son.

3D

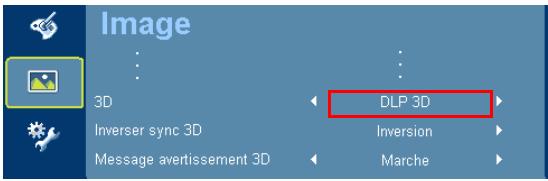

acer 3D 3D Arrêt Inverser sync 3D Inversion Message avertissement 3D Arrêt Sélectionner ▶ Ajustez MENU Menu Principal

3D	Sélectionnez "Activé" pour activer la fonction 3D prise en charge par la technologie 3D DLP TI.ActivéSélectionnez cet élément lorsque vous utilisez des lunettes 3D DLP, une carte graphique avec tampon quad (NVIDIA/ATI...) et un fichier au format HQFS ou un DVD avec le lecteur SW correspondant.ArrêtDésactive le mode 3D.
Inverser sync 3D	Si vous voyez une image masquée ou superposée lorsque vous portez des lunettes 3D DLP, vous pouvez utiliser la fonction "Inversion" pour obtenir la meilleure séquence d'image gauche/droite pour voir une image correctement (pour 3D LDP).
Message avertissement 3D	Choisissez "Activé" pour afficher le message d'avertissement 3D.Remarque : L'affichage 3D est maintenant désactivé.1. Veuillez vous assurez d'avoir les lunettes et les signaux 3D corrects.2. Pensez à désactiver la 3D si vous ne voulez pas voir des images en 3D.3. Si l'affichage 3D n'est pas correct, veuillez essayer d'activer Inversion sync 3D.4. Les options du mode d'affichage seront désactivées en mode 3D.

Note : Synchronisations du signal 3D prises en charge :

Type de source du signal	Synchronisation prise en charge
VGA	640 x 480@100Hz, 640 x 480@120Hz, 800 x 600@100Hz, 800 x 600@120Hz, 1024 x 768@100Hz, 1024 x 768@120Hz

Les réglages du programme d'application 3D de la carte graphique doivent être corrects pour un affichage 3D correct.

Les lecteurs SW, tels que Stereoscopic Player et DDD TriDef Media Player, peuvent supporter les fichiers au format 3D. Vous pouvez télécharger ces lecteurs sur la page Web suivante.

-Stereoscopic Player (essai) : http://www.3dtv.at/Downloads/Index_en.aspx
-DDD TriDef Media Player (essai) : http://www.tridef.com/download/TriDef-3-D-Experience-4.0.2.html

Remarque : "Inverser sync 3D" est seulement disponible lorsque 3D est activé.

Langue

acer Langue English Čeština Dansk Deutsch Español Français Italiano Magyar Nederlands Polski Português Svenska Türkçe Русский Чиц 中文 (繁) 中文 (简) 日本語 한국어 Việt Nam العربية Sélectionner MENU Menu Principal

Langue

Choisir une langue pour les menus OSD. Utilisez les touches ▲ ▼ pour choisir votre langue préférée.

Appendices

Dépannage

Si vous rencontrez des problèmes avec votre projecteur Acer, référez-vous au guide de dépannage suivant. Si des problèmes persistent, contactez votre revendeur local ou le centre de service.

Problèmes d'Image et Solutions

#	Problème	Solution
1	Aucune image n'apparaît à l'écran	Assurez-vous que tous les câbles sont bien branchés, tel que décrit dans la section "Bien débuter".Assurez-vous qu'aucune des broches du connecteur n'est tordue ou cassée.Vérifiez si la lampe du projecteur a été correctement installée. Veuillez vous référer à la section "Remplacement de la lampe".Assurez-vous que le projecteur est allumé.
2	Image affichée partiellement, en défilement ou incorrecte(Pour PC (Windows 95/98/2000/XP/Win7/Vista))	Appuyez sur la touche " RESYNC" du panneau de commande ou de la télécommande.Pour une image affichée incorrectement:Ouvrez le " Poste de Travail > Panneau de configuration", puis double-cliquez sur l'icône "Affichage".Sélectionnez l'onglet "Paramètres".Vérifiez que le réglage de la résolution de votre écran est inférieur ou égal à 1600 x 1200, 1920 x 1080.Cliquez sur le bouton " Propriétés Avancées".Si le problème persiste, changez l'affichage du moniteur utilisé actuellement et suivez les étapes ci-dessous:Vérifiez que le réglage de la résolution est inférieur ou égal à 1600 x 1200, 1920 x 1080.Cliquez sur le bouton "Changer" sous l'onglet "Moniteur".Sélectionnez "Afficher tous les périphériques > Types de moniteur standard" sous la boîte SP puis choisissez le mode de résolution dont vous avez besoin sous "Modèles".Vérifiez que le réglage de la résolution de l'écran du moniteur est inférieur ou égal à 1600 x 1200, 1920 x 1080.
3	Image affichée partiellement, en défilement ou incorrecte (pour ordinateurs portables)	Appuyez sur la touche " RESYNC" du panneau de commande ou de la télécommande.Pour une image affichée incorrectement:Suivez les étapes du point 2 (ci-dessus) pour régler la résolution de votre ordinateur.Appuyez sur les paramètres de bascule de la sortie. Par exemple: [Fn]+[F4], Compaq [Fn]+[F4], Dell [Fn]+[F8], Gateway [Fn]+[F4], IBM [Fn]+[F7], HP [Fn]+[F4], NEC [Fn]+[F3], Toshiba [Fn]+[F5]Si vous avez des difficultés pour changer les résolutions ou si votre moniteur se bloque, redémarrez tout l'équipement, y compris le projecteur.
4	L'écran de l'ordinateur portable n'affiche pas de présentation	Si vous utilisez un ordinateur portable fonctionnant sous Windows® Microsoft® : Certains ordinateurs portables peuvent désactiver leurs propres écrans lorsqu'un second appareil d'affichage est utilisé. Chaque machine se réactive d'une façon différente. Référez-vous au manuel de votre ordinateur pour des informations détaillées.Si vous utilisez un ordinateur portable fonctionnant sous Mac® Apple® : Dans l'onglet Préférences du Système, ouvrez Affichage et réglez Miroir Vidéo sur "Marche".
5	L'image est instable ou vacillante	Utilisez le paramètre "Suivi" pour régler le problème. Référez-vous à la section "Image" pour plus d'informations.Changez les paramètres de la profondeur des couleurs de l'affichage sur votre ordinateur.
6	L'image comporte une barre verticale vacillante	Utilisez "Fréquence" pour effectuer le réglage. Référez-vous à la section "Image" pour plus d'informations.Vérifiez et reconfigurez le mode d'affichage de votre carte graphique pour la rendre compatible avec le projecteur
7	L'image est floue	Réglez la bague de réglage de la focale sur l'objectif du projecteur.Assurez-vous que l'écran de projection se trouve bien à la distance requise :entre 1,5 et 6 mètresRéférez-vous à la section "Comment obtenir une taille d'image préférée en réglant la distance et le zoom" pour plus d'informations.

8	L'image est étirée lors de l'affichage d'un DVD au format « écran large »	Lorsque vous regardez un DVD d'encodage anamorphosé ou au format 16:9, vous devez régler les paramètres ci-dessous:Si vous regardez un DVD au format 4:3, veuillez changer le format pour 4:3 dans l'OSD du projecteur.Si l'image est toujours étirée, vous devez également régler le rapport d'aspect. Réglez le format d'affichage pour un rapport d'aspect 16:9 (large) sur votre lecteur DVD.
9	L'image est trop petite ou trop large	Réglez le levier du zoom sur le dessus du projecteur.Rapprochez ou éloignez le projecteur de l'écran.Appuyez sur la touche " MENU" du panneau de commande ou de la télécommande. Allez dans le "Image" > "Rapport d'aspect" et essayez les différents réglages.
10	Les bords de l'image sont inclinés.	Si possible, repositionnez le projecteur de manière à ce qu'il soit centré par rapport à l'écran.Appuyez sur les touches de correction trapèze du panneau de commande ou de la télécommande, jusqu'à obtenir une image carrée.Appuyez sur la touche " Menu " du panneau de commande ou de la télécommande pour ouvrir le menu OSD. Allez à "Image" >"Trapèze auto" ou "Image" > "Trapèze manuel" pour effectuer les réglages.
11	L'image est renversée	Sélectionnez "Image" > "Mode de projection", "Image" > "Emplacement de projection" dans l'OSD et réglez la direction de projection.

Problèmes avec le Projecteur

#	Condition	Solution
1	Le projecteur arrête de répondre aux commandes.	Si possible, éteignez le projecteur puis débranchez le cordon d'alimentation et attendez au moins 30 secondes avant de reconnecter l'alimentation.
2	La lampe grille ou émet un claquement	Quand la lampe atteint la fin de sa durée de vie, elle grillera, éventuellement avec un fort bruit de claquage. Si cela arrive, le projecteur ne se rallumera pas tant que le module de lampe n'est pas remplacé. Pour remplacer la lampe, suivez les procédures qui figurent dans la section "Remplacement de la lampe".

Messages OSD

#	Condition	Rappel de Lampe
1	Message	Panne ventilateur – le ventilateur du système ne fonctionne pas.Panne ventilateur.La lampe s’éteindra bientôt.Surchauffe Project – le projecteur a dépassé sa température de fonctionnement recommandée et doit refroidir avant d’être réutilisé. Veuillez également vérifier que les filtres à poussière soient installés. Si le filtre à poussière est bouché, veuillez le nettoyer.Surchauffe Project.La lampe s’éteindra bientôt.Changer la lampe – la lampe a presque atteint sa durée de vie limite. Préparez-vous à la changer bientôt.La lampe approche sa fin de durée d'utilisation en mode pleine puissance.Remplacement suggéré!

Tableau de Définition des DELs & Alertes
Messages des DELs

Message	DEL d'Alimentation		DEL de la Lampe	DEL de la Température
	Rouge	Bleue	Rouge	Rouge
Veille (cordon d'alimentation connecté)	V	--	--	--
Bouton Marche/ Arrêt sur Marche (ON)	--	V	--	--
Nouvelle tentative de la lampe	--	Clignotement rapide	--	--
En cours d'arrêt (en cours de refroidissement)	Clignotement rapide	--	--	--
En cours d'arrêt (refroidissement terminé)	V	--	--	--
Erreur (panne thermique)	--	V	--	V
Erreur (échec de verrouillage du ventilateur)	--	V	--	Clignotement rapide
Erreur (panne de la lampe)	--	V	V	--
Erreur (panne de la roue de couleur)	--	V	Clignotement rapide	--

Remplacement de la lampe

Utilisez un tournevis pour retirer la(es) vis du couvercle puis retirez la lampe. Le projecteur détectera automatiquement la durée de vie de la lampe. Vous verrez le message d'avertissement suivant "La lampe a presque atteint la fin de sa durée de vie en mode pleine puissance. Remplacement Conseillé!" Lorsque vous voyez ce message, changez la lampe le plus rapidement possible. Assurez-vous que le projecteur a refroidi pendant au moins 45 minutes avant de changer la lampe.

Avertissement : Le compartiment de la lampe est chaud ! Laissez-le refroidir avant de changer la lampe.

1 Mettez le projecteur hors tension en appuyant sur le bouton Marche/Arrêt ⏻.
2 Laissez le projecteur refroidir au moins 45 minutes.
3 Débranchez le cordon d'alimentation.
4 Utilisez un tournevis pour enlever la vis du couvercle. (Illustration #1)
5 Enlevez le couvercle en le poussant vers le haut.
6 Retirez et mettez au rebut le film de protection de la lampe (Illustration #2).
7 Retirez la vis de fixation du module de l'ampoule (Illustration #3).
8 Débranchez le connecteur de la lampe du projecteur. Soulevez la poignée de façon à la relever. Sortez le module de l'ampoule en tirant (Illustration #4).

Pour remplacer le module de l'ampoule, utilisez une nouvelle ampoule et suivez les indications fournies par les illustrations #5 - #8.

Avertissement : Pour réduire le risque de blessures corporelles, ne pas faire tomber le module de la lampe et ne pas toucher l'ampoule de la lampe. L'ampoule risque de se briser et provoquer des blessures si elle tombe.

Installation au plafond

Si vous souhaitez installer le projecteur avec une fixation au plafond, veuillez vous référer aux étapes ci-dessous:

1 Percez quatre trous dans une partie solide et structurellement saine du plafond et fixez la base de monture.

Remarque : Les vis ne sont pas fournies. Veuillez vous équiper de vis adaptées au type de votre plafond.

2 Fixez la tringle pour plafond à l'aide des vis à cylindres adaptées.

Support pour fixation au plafond - Fixer au plafond Tringle courte Tringle longue Tringle d'extension Capuchon du long cylindre Clé hexagonale - Pour serrer/desserrer Vis de fixation Tringle centrale Vis de Type A 50 mm de longueur / 8 mm de diamètre -

3 Utilisez un nombre de vis suffisant par rapport à la taille du projecteur pour fixer le projecteur au support de la monture du plafond.

Vis de Type B Grande rondelle Petite rondelle Support pour Projecteur Permet de soutenir le projecteur et de réaliser des réglages Buse intermédiaire - Permet la dissipation thermique

Remarque : Il est conseillé de garder un espace suffisant entre le support et le projecteur afin de permettre une bonne dissipation de la chaleur. Utilisez deux rondelles pour le support supplémentaire, en cas de nécessité.

4 Fixez le support du plafond à la tringle pour plafond.

Vis de fixation Capuchon du grand cylindre Clé hexagonale - Pour serrer/desserrer Vis de Type A 50 mm de longueur - / 8 mm de diamètre

5 Réglez l'angle et le positionnement s'il le faut.

Vis de fixation Clé hexagonale 30° 360° Clé hexagonale Vis de fixation

Remarque : Les types appropriés de vis et de rondelles pour chaque modèle sont listés dans le tableau ci-dessous. Les vis au diamètre de 3 mm sont fournies dans le sachet des vis.

Modèles	Vis de Type B		Type de Rondelle
	Diamètre (mm)	Longueur (mm)	Grand	Petit
X1140/X1140A/X1240/X1340W	3	25	V	V

110,05 mm 81,5 mm 55 mm

Spécifications

Les spécifications données ci-dessous sont sujettes à modifications sans avis préalable. En ce qui concerne les spécifications finales, veuillez vous référer aux spécifications de vente annoncées par Acer.

* La conception et les spécifications sont sujettes à modifications sans avis préalable.

Système de projection	DLP ^TM
Résolution	• X1140/X1140A:Native : SVGA (800 x 600)Maximum : UXGA (1600 x 1200), 1080p (1920 x 1080)• X1240:Native : XGA (1 024 x 768)Maximum : UXGA (1600 x 1200), 1080p (1920 x 1080)• X1340W:Native : WXGA (1280 x 800)Maximum : UXGA (1600 x 1200), 1080p (1920 x 1080)
Compatibilités Ordinateur	Référez-vous à la section "Modes de compatibilité" pour plus d'informations.
Compatibilité Vidéo	NTSC (3,58/4,43), PAL (M/N), PAL 60, SECAM, HDTV (720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i, 576i)
Rapport d'aspect	• X1140/X1140A/X1240:Auto, 4:3 (natif), 16:9• X1340W:Auto, 4:3, 16:9, Plein, Boîte aux lettres
Couleurs d'affichage	1,07 milliards de couleurs
Objectif de projection	• X1140/X1140A/X1240:F = 2,56 - 2,8, f = 21,00 mm - 23,00 mm,1:1,1 Zoom manuel et mise au point manuelle• X1340W:F = 2,56 - 2,8, f = 21,00 mm - 23,00 mm,1:1,1 Zoom manuel et mise au point manuelle
Taille d'écran de projection (diagonale) avec mise au point nette	• X1140/X1140A/X1240:38" (96 cm) - 196" (497 cm)• X1340W:44" (111 cm) - 230" (584 cm)
Distance de projection avec mise au point nette	4,9' (1,5 m) - 19,7' (6 m)
Rapport de distance de projection	• X1140/X1140A/X1240: 53" @ 2 m (1,86 - 2,04 : 1)• X1340W: 63" @ 2 m (1,5 - 1,65 : 1)
Fréquence du balayage horizontal	31 - 99 kHz
Fréquence du balayage de rafraîchissement vertical	48 - 120 Hz
Correction trapèze	+/-40 degrés (Vertical), Manuel & Auto
Zoom numérique	2 x
Audio	2W x 1
Poids	Environ 2,0kgs (4,41 lbs.)
Dimensions (l x P x H mm)	264 x 220 x 78,4 mm (10,4" x 8,7" x 3,1")
Source d'alimentation	Entrée CA universelle 100 - 240 V, fréquence d'entrée 50/60 Hz
Consommation électrique (type)	240 W
Température de fonctionnement	0°C à 35°C / 32°F à 95°F
Connecteurs E/S	Prise d'alimentation x 1USB (Type mini B) x 1Entrée VGA x 1Vidéo Composite x 1S-Viséo x 1Les éléments ci-dessous concernent uniquement la gamme X1140A/X1240/X1340W:RS232 x 11 entrée de prise 3,5 mmSortie fiche audio de 3,5 mm x1Entrée VGA x 2Sortie VGA x 1
Contenu du paquet standard	Cordon d'alimentation secteur x 1Câble VGA x 1Câble vidéo composite x 1Télécommande x 1Batterie x 2 (pour la télécommande)Guide utilisateur (CD-ROM) x 1Guide de démarrage rapide x 1Carte de sécurité x 1
Accessoire (en option)	Câble vidéo composite x1Boîtier de transport x1Filtre à poussière x1

Modes de compatibilité

1 Analogique VGA - Signal PC

Mode	Résolution	Fréquence V. [Hz]	Fréquence H. [KHz]
VGA	640 x 480	60	31,47
		72	37,86
		75	37,50
		85	43,27
		120	61,91
SVGA	800 x 600	56	35,20
		60	37,88
		72	48,08
		75	46,88
		85	53,67
		120	77,42
XGA	1024 x 768	60	48,36
		70	56,48
		75	60,02
		85	68,67
		120	98,96
SXGA	1152 x 864	70	63,85
		75	67,50
		85	77,10
	1280 x 1024	60	63,98
		72	76,97
		75	79,98
		85	91,15
QuadVGA	1280 x 960	60	60,00
	1280 x 960	75	75,00
SXGA+	1400 x 1050	60	65,32
UXGA	1600 x 1200	60	75,00
PowerBook G4	640 x 480	60	31,50
	640 x 480	66,6 (67)	35,00
	800 x 600	60	37,88
	1024 x 768	60	48,36
	1152 x 870	75	60,24
	1280 x 960	75	68,68

WXGA	1280 x 768	60	47,78
	1280 x 768	75	60,29
	1280 x 768	85	68,63
	1280 x 720	60	45,00
	1280 x 800	60	49,70
	1440 x 900	60	55,94
	1680 x 1050	60	65,29
	1366 x 768	60	47,71
	1920 x 1080-RB	60	66,60
	1920 x 1080-EIA	60	67,50
	1024 x 600	60	37,50

2 Signal YPbPr

Modes	Résolution	Fréquence V. [Hz]	Fréquence H. [KHz]
480i	720 x 480	59,94	15,73
480p	720 x 480	59,94	31,47
576i	720 x 576	50,00	15,63
576p	720 x 576	50,00	31,25
720p	1280 x 720	60,00	45,00
720p	1280 x 720	50,00	37,50
1080i	1920 x 1080	60,00	33,75
1080i	1920 x 1080	50,00	28,13
1080p	1920 x 1080	60,00	67,5
1080p	1920 x 1080	50,00	56,26
1080p	1920 x 1080	24,00	27,00
1080p	1920 x 1080	23,98	26,97

3 Signal vidéo, S-Vidéo

Modes	Fréquence V. [Hz]	Fréquence H. [KHz]	fsc (MHz)
NTSC	15,73	60	3,58
PAL	15,63	50	4,43
SECAM	15,63	50	4,25 ou 4,41
PAL-M	15,73	60	3,58
PAL-N	15,63	50	3,58
PAL-60	15,73	60	4,43
NTSC4,43	15,73	60	4,43

Avis concernant les Réglementations et la Sécurité

Notice FCC

Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 des Règlements FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie fréquence radio et, s'il n'est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio.

Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l'appareil, l'utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
- Connecter l'appareil sur un circuit différent de celui sur lequel le récepteur est branché.
- Consulter le revendeur ou un technicien radio/télévision expérimenté pour de l'aide.

Avis: Câbles blindés

Toutes les connexions avec d'autres appareils informatiques doivent être effectuées à l'aide de câbles blindés pour rester conforme aux règlements FCC.

Avis: Périphériques

Seuls les périphériques (appareils d'entrée/sortie, ports, imprimantes, etc.) approuvés conformes aux limites de la Classe B peuvent être connectés à cet équipement. L'utilisation des périphériques non conformes peut provoquer des interférences pour la réception de la télévision ou de la radio.

Mise en garde

Les changements ou modifications non expressément approuvés par le fabricant peuvent invalider l'autorité de l'utilisateur, laquelle est accordée par la Commission Fédérales des Communications, à utiliser cet appareil.

Conditions de Fonctionnement

Cet appareil est conforme à l'article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes: (1) Cet appareil ne doit pas provoquer d'interférences néfastes, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

Avis: Pour les utilisateurs canadiens

Cet appareil numérique de Classe B est conforme à la norme ICES-003 Canadienne.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme a la norme NMB-003 du Canada.

Déclaration de Conformité pour les pays dans l'Union Européenne

Acer déclare par la présente que cette série de projecteur est conforme aux conditions essentielles et aux autres dispositions relatives de la Directive 1999/5/EC.

Compatible avec la Certification réglementaire Russe

ME61

UA.TR.002

Avis de réglementation sur les appareils radio

Remarque : Les informations de réglementation ci-dessous concernent uniquement les modèles avec LAN sans-fil et/ou Bluetooth.

Général

Ce produit est conforme aux normes concernant la fréquence radio et la sécurité de tous les pays ou régions dans lesquels il a été approuvé pour l'utilisation sans-fil. En fonction des configurations, ce produit peut ou peut ne pas contenir les périphériques fréquence radio sans-fil (par exemple LAN sans-fil et/ou modules Bluetooth).

Canada — Appareils de communication radio à basse consommation électrique sans licence (RSS-210)

a Informations générales
Son fonctionnement est sujet aux deux conditions suivantes:
1. Cet appareil ne doit pas provoquer d'interférences néfastes, et 2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.
b Fonctionnement avec une bande de 2,4 GHz
Pour éviter des interférences radio avec un service sous licence, cet appareil doit être utilisé à l'intérieur et son installation à l'extérieur est sujette à concession de licence.

Listes des pays concernés

Cet appareil doit tre utilisé en stricte conformité avec les réglementations et contraintes applicables dans le pays d'utilisation. Pour plus d'informations, veuillez contacter un bureau local dans le pays d'utilisation. Pour la liste mise à jour des pays, veuillez aller sur http://ec.europa.eu/enterprise/rtte/implem.htm.

CE

© 2010 Tous droits réservés.

Guide d'utilisation de la série de projecteurs Acer

Version originale : 09/2010

Numéro de modèle : ____

Numéro de série : ____

Date d'achat : ____

Lieu d'achat : ____

Le projecteur Acer que vous avez acheté utilise les technologies intégrées DLP et NVIDIA 3D.

Important : Si vous activez la technologie 3D, vous verrez un avertissement que la 3D est activée. Si vous ne voulez pas regarder le contenu en 3D, il est recommandé de la désactiver autrement l'image peut ne pas être projetée avec la luminosité entière.

Remarque : L'affichage 3D est maintenant désactivé.

1. Veuillez vous assurez d'avoir les lunettes et les signaux 3D corrects.
2. Veuillez désactiver la fonction 3D si vous ne souhaitez pas visualiser les images en 3D.
3. Si l'affichage 3D n'est pas correct, veuillez essayer d'activer Inversion sync 3D.
4. Les options du mode d'affichage seront désactivées en mode 3D.

Utilisation de la technologie NVIDIA 3D

Avant de pouvoir utiliser la technologie NVIDIA 3D, vous aurez besoin de ce qui suit.

1 Assurez-vous que votre carte vidéo est supportée. Veuillez visiter www.nvidia.com/object/3D_Vision_Requirements.html pour vérifier si votre carte vidéo est indiquée dans la liste. Si vous n'êtes pas sûr, vous pouvez utiliser l'outil automatique en haut de la page pour de l'aide.

Important : Seulement les cartes vidéo NVIDIA sont supportées.

2 Téléchargez et installez les pilotes 3D et le lecteur 3D à partir de www.nvidia.com/object/3D_Drivers_Downloads.html.
3 Vous pouvez aussi télécharger un lecteur 3D compatible comme celui disponible sur www.3dtv.at.

Remarque : Il est possible que vous ayez besoin d'acheter un autre logiciel.

4 Assurez-vous que vous avez aussi les lunettes NVIDIA 3D et l'émetteur IR.

Configuration d'un environnement 3D

Une fois que tous les pilotes ont été installés, vous devez cnfigurer l'environnement.

1 Installez l'émetteur infra-rouge de manière à obtenir une couverture optimale. L'émetteur contrôle les lunettes 3D et est requis pour pouvoir regarder les contenus en 3D. Branchez le câble USB sur un port USB de votre ordinateur.

2 Cliquez avec le bouton droit n'importe où sur le bureau et sélectionnez Panneau de contrôle NVIDIA. Cela ouvrira l'assistant de configuration si vous n'avez pas encore configuré l'environnement 3D.

3 Suivez les instructions sur l'écran pour configurer l'environnement 3D.
4 Cochez la case Enable Stereoscopic et sélectionnez le bon appareil d'affichage.

Set Up Stereoscopic 3D Apply the following stereoscopic 3D settings: ✓ Enable stereoscopic 3D Depth: Min Max: 54 % Default Stereoscopic 3D display type: Acer projector (0605) Change 3D Laser Sight Set Keyboard Shortcuts ✓ Hide stereoscopic 3D effects when game starts Test stereoscopic 3D... System Information Unified3.jpg Stereoscopic P... NVIDIA Control ...

5 Réglez le taux de rafraîchissement sur 120Hz dans le menu déroulant approprié.
6 Appuyez sur le bouton MENU de la télécommande du projecteur pour ouvrir le menu OSD. Sélectionnez la deuxième option du menu dans la partie gauche de la fenêtre.
7 Réglez 3D sur NVIDIA 3D Vision.

Image 3D Inverser sync 3D Message avertissement 3D NVIDIA 3D Vision Inversion Marche

8 Vous pouvez aussi appuyer sur la touche Empowering de la télécommande du projecteur pour ouvrir la fenêtre Acer eView Management (Gestion Acer eView). Dans les options 3D, sélectionnez NVIDIA 3D Vision.

empowering technology Acer eView Management ... NVIDIA 3D Vision Inverser sync 3D ► Selectionner ► DLP 3D MENU Quitter

Utilisation du lecteur stéréoscopique

Vous avez besoin d'un lecteur stéréoscopique pour pouvoir regarder les contenus en 3D. Les instructions suivantes expliquent comment faire pour regarder des contenus en 3D en utilisant le lecteur stéréoscopique disponible sur www.3dtv.at. La méthode peut être différentes avec d'autres lecteurs.

1 Ouvrez le lecteur stéréoscopique et réglez la méthode d'affichage en allant dans View > Viewing Method > NVIDIA 3D Vision.

2 Ouvrez le contenu en 3D dans le lecteur.

Remarque: Vous avez besoin de regarder ce type de contenu en plein écran pour afficher correctement les effets 3D.

Utilisation de la technologie DLP 3D

Avant de pouvoir utiliser la technologie DLP 3D, vous aurez besoin de ce qui suit.

1 Assurez-vous que votre carte vidéo supporte l'affichage 3D.

Remarque: Référez-vous au manuel de votre carte vidéo.

2 Téléchargez et installez les pilotes les plus récents de votre carte vidéo.

Remarque: Référez-vous au site Web du vendeur de votre carte vidéo pour la version la plus récente du pilote.

3 Vous pouvez aussi télécharger un lecteur 3D compatible comme celui disponible sur www.3dtv.at.

Remarque: Il est possible que vous ayez besoin d'acheter un autre logiciel.

4 Assurez-vous que vous avez aussi des lunettes 3D compatible avec DLP.

Configuration d'un environnement 3D

Une fois que tous les pilotes ont été installés, vous devez cnfigurer l'environnement.

1 Réglez le taux de rafraîchissement de votre carte vidéo sur 120Hz.
2 Appuyez sur le bouton MENU de la télécommande du projecteur pour ouvrir le menu OSD. Sélectionnez la deuxième option du menu dans la partie gauche de la fenêtre.
3 Réglez 3D sur DLP 3D.

Image 3D Inverser sync 3D Message avertissement 3D DLP 3D Inversion Marche

4 Vous pouvez aussi appuyer sur la touche Empowering de la télécommande du projecteur pour ouvrir la fenêtre Acer eView Management (Gestion Acer eView). Dans les options 3D, sélectionnez DLP 3D.

empowering technology Acer eView Management ... DLP 3D Inverser sync 3D ► Selectionner ► 3D Off MENU Quitter

5 Si vous trouvez que le contenu en 3D ne s'affiche pas correctement, essayez de sélectionner Inverser sync 3D dans le menu OSD du projecteur ou dans la fenêtre Acer eView Management (Gestion Acer eView).

Image 3D Inverser sync 3D Message avertissement 3D DLP 3D Inversion Marche

mpowering technology Acer eView Management ... DLP 3D Inverser sync 3D Selectionner 3D Off MENU Quitter

Important : Si vous avez une carte vidéo NVIDIA et que les pilotes NVIDIA 3D Vision sont installés, vous pourriez avoir besoin de désactiver la fonction Stéréoscopique avant de pouvoir utiliser la technologie DLP 3D.

Utilisation du lecteur stéréoscopique

Vous avez besoin d'un lecteur stéréoscopique pour pouvoir regarder les contenus en 3D. Les instructions suivantes expliquent comment faire pour regarder des contenus en 3D en utilisant le lecteur stéréoscopique disponible sur www.3dtv.at. La méthode peut être différentes avec d'autres lecteurs.

1 Ouvrez le lecteur stéréoscopique et réglez la méthode d'affichage en allant dans View > Viewing Method > Software pageflipping.

2 Ouvrez le contenu en 3D dans le lecteur.

Remarque: Vous avez besoin de regarder ce type de contenu en plein écran pour afficher correctement les effets 3D.

Utilisation des lunettes 3D

Les lunettes NVIDIA 3D Vision et DLP 3D sont sous tension. Pour augmenter la durée de la batterie, ils s'éteignent automatiquement après quelques minutes sans utilisation. Avant de pouvoir regarder du contenu en 3D, vous devez vous assurer que les lunettes sont allumées. Dans la plupart des cas, il y a un bouton sur le bord des lunettes, sur lequel vous pouvez appuyer, et un indicateur DEL indiquera si les lunettes sont allumées ou non.

Remarque: Référez-vous au manuel et aux instructions fournis avec vos lunettes pour plus d'informations sur comment les allumer et changer la batterie.

Regarder des DVD en 3D

Si vous avez un lecteur de DVD qui est compatible avec l'affichage en 3D, vous pouvez regarder des DVD en 3D en utilisant votre projecteur Acer 3D.

Connectez votre lecteur de DVD au projecteur en utilisant l'un des différents formats d'entrée disponibles.

1 Appuyez sur le bouton MENU de la télécommande du projecteur pour ouvrir le menu OSD. Sélectionnez la deuxième option du menu dans la partie gauche de la fenêtre.
2 Réglez 3D sur DLP 3D.

Image 3D Inverser sync 3D Message avertissement 3D DLP 3D Inversion Marche

3 Vous pouvez aussi appuyer sur la touche Empowering de la télécommande du projecteur pour ouvrir la fenêtre Acer eView Management (Gestion Acer eView). Dans les options 3D, sélectionnez DLP 3D.

EPOWERING technology Acer eView Management ... DLP 3D Inverser sync 3D Selectionner 3D Off MENU Quitter

4 Si vous trouvez que le contenu en 3D ne s'affiche pas correctement, essayez de sélectionner Inverser sync 3D dans le menu OSD du projecteur ou dans la fenêtre Acer eView Management (Gestion Acer eView).

Image 3D Inverser sync 3D Message avertissement 3D DLP 3D Inversion Marche

E mpowering technology Acer eView Management : DLP 3D Inverser sync 3D Selectionner 3D Off MENU Quitter
