| Type d'appareil | Réfrigérateur congélateur combiné |
| Capacité totale | 281 litres |
| Capacité du réfrigérateur | 199 litres |
| Capacité du congélateur | 82 litres |
| Consommation énergétique annuelle | 252 kWh/an |
| Niveau sonore | 39 dB |
| Système de dégivrage | Automatique (réfrigérateur) |
| Classe climatique | SN-T |
| Dimensions (L x H x P) | 60 x 186 x 63 cm |
| Poids | 70 kg |
| Éclairage intérieur | LED |
| Options de rangement | Clayettes en verre, balconnets de porte |
| Autonomie en cas de panne de courant | 26 heures |
| Maintenance et entretien | Dégivrage automatique, nettoyage des joints recommandé |
| Fonctionnalités de sécurité | Alarmes de porte et de température |
| Informations générales | Conception allemande, garantie de 2 ans |
FOIRE AUX QUESTIONS - KD 3424 S/DF MIELE
Questions des utilisateurs sur KD 3424 S/DF MIELE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Réfrigérateur combiné au format PDF gratuitement ! Retrouvez votre notice KD 3424 S/DF - MIELE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KD 3424 S/DF de la marque MIELE.
MODE D'EMPLOI KD 3424 S/DF MIELE
Combines réfrigérateur-congélateur
Lisez impérativement cette notice d'utilisation et de montage avant d'instruire et de déterminer en service cet appareil. Vous vous protégerez ainsi et éviterez de détériorer votre appareil.
Table des matières
Description de l'appareil 4
Votre contribution à la protection de l'environnement 5
Prescriptions de sécurité et mises en garde 6
Enclenchement et arrêt de l'appareil 10
En cas d'absence prolongée 10
Choix de la bonne température 11
... dans la zone réfrigération 11
Réglage de la température 11
Fonction "Maxi froid" 14
Fonction "Maxi froid". 14
Activation de la fonction "Basse température". 14
Désactivation de la fonction "Maxi froid" 14
Stockage des denrées 15
Intérieur modulable 16
Déplacement des tablettes 16
Demi-tablettes 16
Déplacement des balconnets de la contre-porte 16
Déplacement de la cloison de maintien pour bouteilles 16
Conseils pour la réfrigération et la conservation 17
Respect des règles d'hygiène alimentaire 17
Aliments pour lesquels la conservation au réfrigérateur n'est pas conseillée. 17
Conseils pour la congélation et la conservation 18
Pouvoir de congélation maximal 18
Conservation de produits surgelés 18
Congélation de produits frais. 18
Conseils pour la congélation 18
Emballage 19
Mise en congélation 19
Calendrier de congélation 20
Système de réparation pour produits conçus 20
Décongélation de produits congelés 20
Préparation des glaçons 20
Préparation de crème glacée ou de sorbets 21
Rafraîchissement rapide de boissons 21

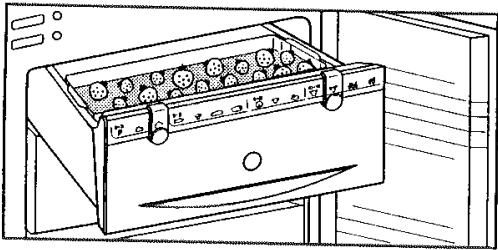

Tabletes de congélation 21
Accumulateur de froid 21

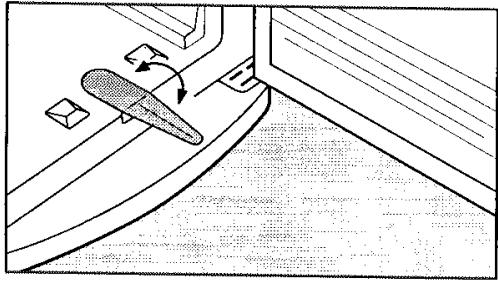

Dégivrage 22
Zone réfrigération 22
Zone congélation. 22
Entretien 25
Avant le nettoyage 25
Carrosserie, intérieur de l'appareil, accessoires 25
Grilles d'aération 25
Joints de porte 25
Grille métallique sur la paroi arrière. 26
Pannes - Que faire? 27
Service Après-Vente 30
Branchement électrique 31
Conseils d'installation 32
Classe climatique 32
Aération 32
Sécurité de transport de la poignée de porte 32
Installation de l'appareil 32
Ajustage de l'appareil 32
Inversion du sens d'ouverture de porte 34
Encastrement 36

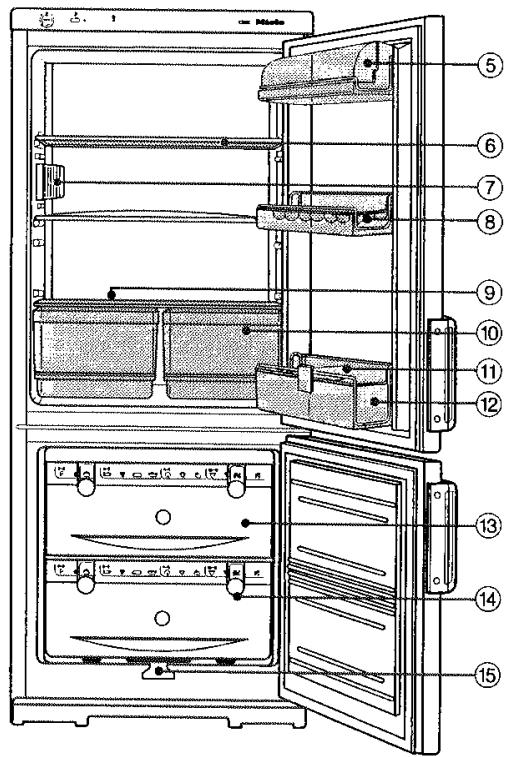

Description de l'appareil
① Bouton "Marche/Arrêt" et thermostat ② Touche "Maxi froid" ③ Voyant "Maxi froid"
Voyant de mise sous tension
⑤ Compartiment à beurre et fromage ⑥Tablette ⑦ Eclairage interieur Boites a oeufs Conduit et orifice d'évacuation pour eau de dégivrage Bacs à fruits et légumes ① Cloison de maintien pour bouteilles ⑫ Balconnet contreporte Tiroir avec calendrier de congélation 14Système de réprégarepour produits congelés 15Conduit de vidange pour eau de dégivrage
Élimination de l'emballage
L'emballage protège l'appareil des avaries de transport. Les matériaux utilisés sont choisis en fonction de critères écologiques de façon à en faciliter le recyclage.
Le recyclage de l'emballage économise les matières premières et réduit le volume des déchets à éliminer. Le revendeur reprend l'emballage à la mise en service de l'appareil.
Recyclage de l'ancien appareil
Les anciens appareils comportent dans de nombreux cas des matériaux recyclables. Remettez-le à votre revendeur lors de la livraison d'un nouvel appareil ou à une décharge assurant le recyclage des matériaux.
Veillez à ne pas endommager les tubulures du circuit frigorifique de votre appareil jusqu'à son enlèvement vers une décharge autorisée.
Vous éviterez ainsi que le fluide frigorigène contenu dans le circuit frigorifique et l'huile contenue dans le compresseur ne soient libérés dans l'atmosphère.
Suivez également les indications fournies au chapitre "Prescriptions de sécurité et mises en garde" lorsque vous vous débarrassez de votre ancien appareil.
Cet appareil répond aux prescriptions de sécurité en vigueur. Néanmoins, une utilisation incorrecte peut entraîner des dégâts corporels et matériels.
Lisez attentivement la notice avant de mettre en service votre appareil. Elle vous fournit des informations importantes concernant l'encastrement, la sécurité, l'utilisation et la maintenance de votre appareil. Vous assurez ainsi votre propre protection et évitez de déteriorer l'appareil.
Conservez soigneusement cette notice et remettez-la à un eventuel futur propriétaire.
Utilisation correcte
Ce combiné est strictement réservé à un usage domestique.
Utilisez cet appareil uniquement pour réfrigérer des aliments, servir des produits surgelés, geler des produits frais et préparer de la glace.
Toute autre utilisation est interdite et peut être dangereuse.
Le fabricant ne peut être tenu responsable de dommages dus à une utilisation inappropriée ou à une manipulation erronée.
Sécurité technique
Le fluide réfrigérant contenu dans cet appareil est de l'isobutane (R600a), un gaz naturel très écologique mais néanmoins combustible. Il ne détruit pas la couche d'ozone et n'accentue pas l'effet de serre. L'utilisation de ce fluide réfrigérant écologique a entraîné partiellement une amplification des bruits de fonctionnement de l'appareil. En plus des bruits produits par le compresseur, on peut entendre des bruits d'écoulement dans tout le circuit frigorifique. Ces effets sont inévitables mais n'ont cependant aucune incidence sur le bon fonctionnement de l'appareil.
Veillez à ne déteriorer aucune pièce du circuit frigorifique lors du transport et de l'installation de l'appareil. ATTENTION : ce fluide est dangereux pour les yeux ! Si des pièces sont endommagées :
- Évitez de placer l'appareil près de flammes ou de sources de chaleur.
- Débranchez l'appareil. Aérez la pièce dans laquelle se trouve
L'appareil pendant quelques minutes
-Avertissez le SAV.
La taille de la pièce, où est installé le combiné, doit être proportionnée à la quantité de frigorigène contenu dans l'appareil. Une fuite éventuelle peut former un mélange gaz-air inflammable dans les pièces trop petites. Le volume de la pièce doit être d'au moins 1 m3 pour 8 g de frigorigène. La quantité de frigorigène est indiquée sur la plaque signalétique à l'intérieur de l'appareil.
Prescriptions de sécurité et mises en garde
Comparez les indications électriques (tension et fréquence) portées sur la plaque signalétique de l'appareil avec celles du réseau avant de le brancher.
Les données doivent impérativement coïncider pour éviter toute dépréciation de l'appareil. Interrogez un électricien en cas de doute.
La sécurité électrique de cet appareil n'est garantie que s'il est raccordé à un système de mise à la terre homologué. Il est très important que cette condition de sécurité élémentaire, et en cas de doute, toute l'installation domestique soient contrôlées par un professionnel.
Le fabricant ne peut être tenu responsable de dommages causés par une mise à la terre manquante ou défectueuse (décharge électrique...).
Le bon fonctionnement de l'appareil est garantie uniquement si celui-ci est monté et raccordé conformément à la notice.
Le montage et la mise en service de cet appareil sur des unités mobiles (des bateaux par exemple) ne peuvent être effectués que par des entreprises spécialisées ou des professionnels, sous réserve qu'ils respectent les conditions de sécurité nécessaires ou du fonctionnement de l'appareil.
Les interventions techniques ne doivent être exécutées que par des professionnels. Les travaux d'installation, d'entretien ou de réparation incorrects peuvent entraîner de graves dangers pour l'utilisateur, pour lesquels le fabricant décline toute responsabilité.
L'appareil n'est déconnecté du réseau que lorsque l'une des conditions suivantes est remplie :
- la fiche de l'appareil est débranchée. Ne tirez pas sur le cordon, mais sur la fiche pour le débrancher.
- le fusible de l'installation est oté.
N'utilisez pas de rallonge pour brancher l'appareil au réseau, car elle ne garantit pas la sécurité nécessaire (risque de surchauffe).
Utilisation
Ne touchez pas les produits congelés, les mains mouillées. Elles peuvent geler. Risque de blessures.
Ne mangez jamais de glaçons ou d'esquimaux glacés, sorbets en particulier, qui sortent directement de la zone congélation. Les températures très basses des glaces peuvent geler les lèvres ou la langue.
Ne recongelez jamais d'aliments décongelés partiellement ou totalement. Consommez-les le plus rapidement possible, car ils perdent leur valeur nutritive et s'abiment. Vous pouvez recongeler des aliments cuits prélablement.
Ne stockez pas de produits exploités dans l'appareil. L'enclenchement du thermostat peut provoquer des étincelles, qui elles-mêmes peuvent faire exploser les mélanges inflammables.
Prescriptions de sécurité et mises en garde
Placez les alcools forts verticalement dans la zone de réfrigération. Veillez à ce que les bouteilles soient bien hermétiquement closes.
N'entreposez pas de boîtes de conserve ni de bouteilles de bois contenant du gaz carbonique ou liquides dans la zone congélation. Boîtes et bouteilles peuvent exploser. Vous pouvez vous blesser et endomager votre appareil.
Sortez les bouteilles que vous avez mises à rafraîchir dans la zone congélation au plus tard une heure. Sinon elles peuvent éclater. Vous nez de vous blesser et d'endomager votre appareil.
Ne consommez pas d'aliments stockés depuis longtemps, vous risquez de vous intoxicer.
La durée de conservation dépend de nombreux facteurs : degré de fraîcheur, qualité des aliments et température de conservation. Respectez les dates limites de conservation indiquées par le fabricant d'aliments.
N'utilisez pas d'objets pointus ou coupants pour :
- enlever les couches de givre ou de glace,
- décoller les glaçons et aliments pris dans la glace.
Sinon, vous endommagerez les plaques de congélation et l'appareil sera inutilisable.
Ne placez jamais d'appareils électriques ou de bougies dans l'appareil pour accélérer le dégivrage.
Vous pouvez endommager le plastique.
N'utilisez pas de bombes dégivrantes.
Ils peuvent former des gaz explosifs, contenir des solvants ou des agents propulsants qui endommagent le plastique et sont nocifs pour la santé.
Ne traitez pas les joints de porte avec des huiles ou des graisses, ni ils deviennent poreux à la longue.
Ne recouvre pas les grilles d'aération de l'appareil.
La ventilation n'est plus assurée, la consommation d'électricité augmente et des éléments de l'appareil peuvent être endommagés.
Cet appareil est prévu pour une certaine classe climatique (température ambiantes), dont il faut respecter les limites. La classe climatique est incluse sur la plaque signalétique à l'entrée de l'appareil.
Une températureambiante plus BASSE entraîne un arrêt prolongé du compresseur, de sorte que l'appareil ne peut fournir la température nécessaire.
N'utilisez en aucun cas de nettoyeur vapeur pour dégivrer ouvrir l'appareil. La vapeur peut pénétrer dans les pièces sous tension et provoquer un court-circuit.
Élimination de l'ancien appareil
Détruisez la serrure à ressort ou à pêne de votre ancien appareil, dont vous voulez vous débarrasser. Vous évitez que les enfants ne s'y enferment en jouant au péril de leur vie.
Mettez hors d'usage les appareils inutilisables. Débranchez l'appareil et sectionnez le cordon d'alimentation.
N'endommagez aucune pièce du circuit frigorifique en
- perçant les conduits de l'évaporateur contenant du frigorigène.
- coudant les tubulures.
- rayant les revêtements de surface.
Les projections de frigorigène peuvent provoquer des lésions oculaires.
Le fabricant ne peut être tenu responsable de dommages dus au non-respect des prescriptions de sécurité et mises en garde.
Avant la première utilisation
Nettoyez l'intérieur de l'appareil et les accessoires à l'eau tiède, puis séchez le tout avec un chiffon.
Enclenchement de l'appareil
Tournez le bouton Marche/Arrêt vers la droite avec une pièce de monnaie.
Tournez le bouton Marche/Arrêt jusqu'à la butée sans forcer, puis revenez en sens inverse, sinon il sera endommagé.
L'appareil commence à produire du froid et l'éclairage intérieur de la zone réfrigération s'allume à l'ouverture de porte.
Arrêt de l'appareil
Tournez le bouton Marche/Arrêt vers la gauche en position "0" avec une pièce de monnaie.
La production de froid et l'éclairage s'arrêtent.
En cas d'absence prolongée
Si vous n'utilisez pas l'appareil pendant une période relativement longue,
- Arrêtez l'appareil, débranchez-le, dégivre la zone congélation, nettoyez l'appareil et laissez les portes légèrement entrouvertes pour éviter les odeurs.
De la moisissure risque de se former si l'appareil reste arrêté un certain temps, non nettoyé et porte fermée.
... Dans la zone réfrigération
Il est très important de sélectionner correctement la température pour bien conserver les aliments. Ceux-ci s'abiment vite sous l'action de microorganismes et une bonne température de conservation peut retarder voire empêcher leur dégradation, puisqu'une température très BASSE ralentit le développement des microorganismes.
C'est pour cette raison que nous vous recommandons une température de réfrigération au milieu de l'appareil de 5^
La température à l'intérieur de l'appareil augmente
en fonction de la fréquence et de la durée des ouvertures de porte, - en fonction de la quantité d'aliments stockés, - en fonction de la température des aliments frais, en fonction de la température ambience de la pièce où est installé le réfrigerateur. Cet appareil est prévu pour une certaine classe climatique (température ambience) dont il faut respecter les limites.
... Dans la zone congélation
Il faut obtenir une température de -18 °C pour congeler des aliments frais et les conserver longtemps.
Le développement des micro-organismes est largement stoppé à cette température. La décomposition des aliments par les micro-organismes redémarre dès que la température remonte à -10 °C et ils se conservent moins longtemps.
C'est pour cette raison qu'il ne faut recongeler des aliments décongelés partiellement ou totalement qu'après les avoir cuits. Les températures de cuisson élevées détruisent la plupart des micro-organismes.
Réglage de la température
Utilisez le thermostat pour sélectionner la température.
Tournez le thermostat vers la droite sur un chiffre avec une pièce de monnaie.
Tournez le thermostat jusqu'à la butée sans forcer et revenez en arrêt, sinon il sera endommagé.
Plus le chiffre est élevé, plus la température dans l'appareil est basse.
Il est recommandé de sélectionner un réglage moyen.
Afficheur de température
(suivant modèle)
La contreporte de la zone congélation est équipée d'un afficheur de température qui indique trois plages thermiques de couleurs différentes.
Signification des couleurs d'affichage :
Vert = la température de la zone congélation correspond sensiblement aux -18 °C recommandés : le thermostat est réglé correctement
Jaune = la température de la zone congélation est inférieure à -21 °C. La consommation d'énergie augmente inutilement. Réglez une température moins froide au thermostat.
Rouge = la température de la zone congélation n'est pas assez froide. Réglez une température plus froide au thermostat.
Fonction "maxi froid
Une élévation anormale de la température peut avoir lieu dans la zone congélation lorsque la température ambiante est inférieure ou égale à
18°C, puisque le compresseur s'enclenche moins souvent. Les produits surgelés risquent d'amorcer une décongélation. C'est pour éviter une telle situation qu'a été conçue la fonction "Maxi froid".
Activation de la fonction "basse température
Appuyez sur la touche "Maxi froid", le voyant s'allume.
Le compresseur s'enclenche plus fréquemment, ce qui abaisse la température dans la zone congélation de façon que la plage de froid indispensable soit assurée.
Désactivation de la fonction "maxi froid
Il faut arrêter la fonction "Maxi froid" dès que la température ambiantе est supérieure à 18 °C pour éviter une consommation d'énergie inutile.
La production de froid commandée par le thermostat qui alimente la zone congélation est suffisante.
Appuyez sur la touche "Maxi froid", le voyant s'éteint.
L'appareil refonctionne à puissance normale.
Stockage des denrées
La circulation naturelle de l'air à l'intérieur du réfrigérateur permet d'obtenir un étagement des plages de froid correspondant aux températures de stockage des différentes denrées. L'air froid descend.
Utilisez les différentes zones de froid pour stocker les aliments correctement.
Les zones les plus froides sont situées au-dessus des bacs à légumes et contre la paroi arrière.
Elle est idéale pour conserver les denrées périssables : viandes, charcuterie, poissons.
La zone la moins froide se trouve dans la partie supérieure et la contreporte. Elle est idéale pour conserver le beurre prêt à tartiner et les fromages qui conservent leur goût.
Conseils pour le rangement
- Rangez sur les tablettes de haut en bas :
Pâtisseries, plats cuisinés, produits laitiers, viandes, poissons et charcuterie.
Stockez légumes, salades et fruits dans les bacs à légumes.
Evitez de mélanger légumes et fruits dans le même bac, car ils dégagent des gaz qui peuvent modifier la conservation des autres aliments.
- Rangez dans la contreporte de haut en bas :
Beurre, fromages, flacons, tubes, bouteilles, briques de jus de fruits, lait.
Ne stockez pas d'huile dans la contreporte. Elle pourrait provoquer des fissures dans le plastique de la contreporte.
Stockez les produits surgelés, glaçons et glaces dans la zone congélation.
Déplacement des tablettes
Vous pouvez déplacer les tablettes en fonction de la hauteur des aliments à réfrigérer.
Tirez la tablette jusqu'à la butée et soulevez-la à l'avant pour la sortir. Réinstallez la tablette à l'endroit de votre choix, rebord arrière orienté vers le haut, pour éviter tout contact des aliments avec la paroi arrière.
Demi-tabletes
(suivant modèle)
La partie avant de la demi-tablette peut s'enlever pour placer des aliments volumineux sur la tablette du dessous.
Déplacement des balconnets de la contreporte
- Soulevez les compartiments/balconnets à maxi-bouteilles et sortez-les vers l'avant. Réinstallez-les à l'endroit de votre choix. Veillez à ce qu'ils soient fixés correctement.
Déplacement de la cloison de maintien pour bouteilles
En modifiant la position de la cloison, vous évitez que les bouteilles ne se renversent à l'ouverture et à la fermeture de la porte.
Respect des règles d'hygiène alimentaire
Utilisez toujours les différentes zones de froid à l'intérieur du réfrigérateur pour stocker les aliments en respectant des règles d'hygiène rigoureuses.
- Les aliments ne doivent pas toucher la paroi arrière, sinon ils peuvent geler.
- Ne stockez pas de produits explosifs ou contenant des gaz propulseurs combustibles (bombs de chantilly...). Risque d'explosion.
- Stockez les bouteilles d'alcool fort verticalement, dans des bouteilles fermées de façon totalement étanche.
- Laissez refroidir les aliments et boissons avant de les stocker au réfrigérateur.
- Emballez ou couvrez systématiquement les denrées. Vous éviterez ainsi la propagation d'odeurs et le dessèchement des aliments. Vous pouvez néanmoins conserver les fruits et légumes tels quels dans les bacs.
- Évitez de serrer les aliments pour permettre une bonne circulation d'air.
- Ne laissez pas la porte ouverte trop longtemps pour ne pas réchauffer l'intérieur du réfrigérateur et économiser de l'énergie.
Aliments pour lesquels la conservation au réfrigérateur n'est pas conseillée
Certains aliments ne se conservent pas bien au réfrigérateur :
- Fruits et légumes ne supportant pas le froid : bananes, avocats, papayes, fruits de la passion...
- Fruits pas mûrs Pommes de terre Parmesan.
Certains légumes dégagent des gaz qui accélèrent le processus de vieillissement. D'autres réagissent à ces gaz. Il est donc déconseillé de mélanger certains fruits et légumes dans un même bac.
Fruits qui dégagent des gaz :
Pommes, fruits de la passion, abricots, poires, nectarines, pêches, prunes, avocats, papayes et figues.
Fruits et légumes qui réagissent aux gaz dégagés par d'autres aliments :
Kiwis, brocolis, chou-fleur, choux de Bruxelles, mangues, melons, poires, nectarines, pêches, pommes, abricots...
Pouvoir de congélation maximal
Il ne faut pas dépasser le pouvoir de congélation maximal de votre appareil pour congeler à cœur les aliments le plus rapidement possible. Le pouvoir de congélation maximal est indiqué sur la plaque signalétique de votre appareil "Pouvoir de congélation... kg/24 h".
Conservation de produits surgelés
Pour conserver des produits surgelés, vendus dans le commerce, contrôlez lors de l'achat dans le magasin :
- si l'emballage n'est pas abimé,
- la date limite de conservation,
- la température du congélateur du magasin. Si celle-ci n'atteint pas -18 °C, les produits surgelés se conserveront moins longtemps. ■ Prenez les produits surgelés en terminant vos courses et transportez-les dans un sac isotherme.
- Rangez vos produits surgelés dans votre congélateur immédiatement à votre retour.
Ne recongelez jamais de produits décongelés partiellement ou complètement. Vous pouvez en revanche les recongeler après les avoir cuisinés.
Congélation de produits frais
Utilisez uniquement des produits frais et de première qualité pour les congeler.
Conseils pour la congélation
Aliments pouvant être congelés : viande, volaille, gibier, poisson, légumes, fines herbes, fruits crus, produits laitiers, pâtisserie, plats cuisinés. Aliments pour lesquels la congélation est déconseillée :
Raisins, salade, radis, oignons, pommes et poires entières crues, viandes grasses, mayonnaise.
- Blanchissez les légumes et les fruits après les avoir lavés avant de les congeler de façon à conserver leur couleur, leur goût, leur saveur et leur vitamine C. Plongez les légumes par portions 2 - 3 minutes dans l'eau bouillante. Sortez les légumes et faites-les refroidir rapidement à l'eau froide. Faites-les égoutter.
- La viande maigre se congèle mieux que la viande grasse et se conserve beaucoup plus longtemps.
- Séparez les cotelettes, steaks, escalopes, etc., avec une feuille plastique pour éviter une congélation en bloc.
- Ne salez pas et n'épicez pas les aliments crus et les légumes blanchis avant de les congeler. Vous pouvez néanmoins saler et épicer légèrement les aliments cuisinés. La congélation modifie l'intensité du goût de certaines épices.
Conseils pour la congélation et la conservation
- Faites refroidir les aliments et boissons chaudes avant de les mettre au congélateur pour éviter un début de décongelation pour les autres produits déjà congelés et une augmentation de la consommation d'électricité.
Emballage
Congelez par portion.
Emballages recommandés
Sacs de congélation plastique - Rouleaux de films à souder en polyéthylène - Feuilles d'aluminium - Barquettes de congélation
Emballages à éviter
-Papier d'emballage. Papier sulfurisé. Cellophane. Sacs-poubelle. Sacs plastique utilisés pour les courses.
Fermez l'emballage hermétiquement avec
Chassez l'air de l'emballage.
- caoutchoucs
- clips en plastique
- attaches ou
- autocollants spéciaux pour congélation.
Vous pouvez bien entendu souder sacs et films de congélation.
Inscrivez le contenu et la date de congélation sur l'emballage.
Mise en congélation
La congélation des aliments peut s'effectuer à n'importe quel endroit de la zone de congélation, mais de préférence dans les tiroirs supérieur. Placez les aliments volumineux directement sur les plaques, où ils sont congélés très rapidement et dans les conditions de conservation. Sortez eventuellement un ou plusieurs tiroirs.
Ne stockez aucun produit congelé, même des boîtes plates, dans la fente d'aération entre la voûte de la zone congélation et la plaque frigorifique supérieure. Cet espace est indisponible à l'obtention d'une circulation d'air satisfaisante et au bon fonctionnement de l'appareil.
Chaque tiroir et chaque plaque supportent une charge maximale de 25 kg.
Etalez bien les aliments à congeler sur le fond des tiroirs ou sur les plaques pour permettre une condensation au cœur la plus rapide possible. Veillez à ce que les emballages soient secs pour éviter qu'ils ne collent entre eux ou aux tiroirs.
Les produits frais mis en congélation ne doivent pas entrer en contact avec les aliments déjà congelés pour ne pas provoquer un début de décongélation.
Calendrier de congélation
Le calendrier de congélation sur les tiroirs indique la durée de conservation habituelle pour les différents types d'aliments lorsqu'ils ont été congelés frais.
Pour les produits surgelés achetés dans le commerce, il faut se rapporter à la durée de conservation indiquée sur l'emballage.

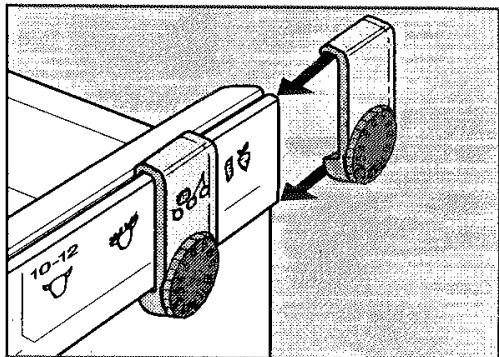

Système de repérage pour produits congelés
Ce système de repérage vous aide à garder en mémoire la durée de conservation de vos aliments.
Chaque tiroir est équipé de deux plaquettes à molette dotées de chiffres de 1 à 12 représentant les mois de l'année.
Coulissez la plaquette sur le rail de guidage en partant du bord du tiroir.
Placez la plaquette sur le type d'aliments et régalez la molette en fonction de la date de mise en congélation.
Décongélation de produits congelés
Décongeler les aliments
- au micro-ondes,
- au four en mode "Chaleur tournante" ou "Décongélation",
- au réfrigérateur.
Vous pouvez faire cuire les morceaux de viande ou de poissons partiellement décongelés dans une poêle chaude.
Vous pouvez décongeler les fruits à température ambiante dans leur emballage ou dans un saladier couvert.
En règle générale, les légumes se cuissent congèles à l'eau bouillante ou dans la graisse chaude. Le temps de cuisson est légèrement plus court que pour des légumes frais.
Ne recongelez jamais d'aliments complètement ou partiellement décongelés. Mais vous pouvez recongeler les aliments que vous avez préalablement cuisinés.
Préparation des glaçons
Remplissez le bac à glaçons d'eau aux trois quarts et placez-le sur le fond d'un tiroir.
Utilisez un objet plat pour détacher le bac à glaçons, manche de cuillère par exemple.
Placez le bac un court instant sous l'eau pour détacher les glaçons.
Préparation de crème glacée ou de sorbets
Utilisez un bac à glaçons sans grille. La préparation de la crème glacée est légèrement plus longue que celle de sorbet en fonction de la teneur en matière grasse.
Plongez le bac un court instant dans l'eau pour démouler la glace.
Rafraîchissement rapide de boissons
Lorsque vous faites rafraîchir des boissons dans la zone congélation, sortez les bouteilles au maximum une heure au plus tard, sinon elles explosent.
Tablettes de congélation
(suivant modèles)
La tablette de congélation vous permet de congeler dans les mêmes conditions des fruits, fines herbes, légumes et autres petits aliments. Les aliments conservent ainsi leur forme initiale et ne collent pas entre eux.
Répartissez les aliments sur la tablette de congélation. Suspendez la tablette de congélation dans l'un des tiroirs du haut.
Laissez les aliments congeler pendant 10 à 12 heures. Versez-les ensuite dans un sac ou une barquette de congélation et rangez-les dans un tiroir.
Accumulateur de froid
(suivant modèles)
L'accumulateur de froid évite une brusque remontée de la température dans la zone de congélation en cas de coupure accidentelle de courant.
Placez l'accumulateur de froid dans le tiroir du haut directement sur les alimentents ou sur la tablette de congélation pour gagner de la place. Il développe sa pleine puissance de réfrigération lorsqu'on le laisse dans le congélateur pendant 24 heures.
En cas de panne de courant, placez l'accumulateur de froid directement sur les alimentés du tiroir du haut pour maintenir la durée de conservation la plus longue possible.
Vous pouvez également utiliser l'accumulateur de froid pour séparer les alimentés frais des alimentés déjà congelés.
Dans la glacière, il permet aussi de garder frais les aliments et boissons des pique-niques et en sac isotherme de faire des achats de surgelés sans risque d'interrompre la chaîne du froid.
Zone de réfrigération
Le fonctionnement du compresseur peut entraîner une formation de givre et de gouttes d'eau sur la paroi arrière de la zone réfrigération.
Vous n'avez pas à intervenir, puisque la zone réfrigération dégivre automatiquement.
L'eau du dégivrage s'écoule par un conduit et un petit tuyau dans le système d'évaporation à l'arrière de l'appareil.
Veillez à ce que l'eau du dégivrage puisse toujours s'écouler sans problème. Maintenez par conséquent le conduit et l'orifice d'écoulement toujours parfaitement propres.
Zone congélation
La zone congélation n'est pas équipée d'un dégivrage automatique, sinon les produits congélés risqueraient de décongeler.
Du givre et de la glace se forment à la longue sur la surface d'évaporation en fonctionnement normal, ce qui dégrade la production de froid et augmente la consommation d'électricité.
Ne grattez pas la couche de givre ou de glace, car vous pourriez endommager la surface d'évaporation et l'appareil ne fonctionnerait plus.
Dégivrez le compartiment congestion régulièrement, au plus tard lorsqu'il s'est formé une couche de glace d'environ 5 mm. Il est préféable d'effectuer le dégivrage lorsque l'appareil est peu chargé ou vide.
Avant le dégivrage
- Enclenchez la fonction "Maxi froid" pendant env. 4 heures. Les aliments congelés emmagasinent une réserve de froid et se conserveront ainsi plus longtemps à température ambiante. Sortez les produits congelés et posez l'accumulateur de froid directement sur les aliments. Enroulez-les dans plusieurs épaisseurs de papier journal ou dans une couverture et conservez-les dans un endroit frais jusqu'à ce que l'appareil soit à nouveau prêt à l'emploi. Sortez tous les tiroirs de la zone congélation.
Pendant le dégivrage
Effectuez le dégivrage le plus rapidement possible. Plus le temps de stockage à température ambiante des produits congelés sera long, moins ils se conservent.
- Arrêtez la zone congélation avec le bouton "Marche/Arrêt". Laissez la porte de la zone congélation ouverte.

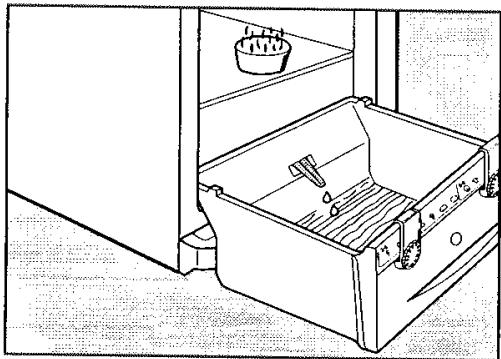

Sortez le petit conduit de vidange de l'eau de dégivrage.
Placez le tiroir du bas devant l'appareil et introduisez le conduit de vidange de l'eau condensée dans l'orifice rectangulaire de façon que le tiroir puisse recueillir l'eau du dégivrage.
Vous pouvez accélérer le dégivrage en plaçant deux casseroles d'eau chaude (pas bouillante) sur un dessous de plat dans la zone congélation et en versant un peu d'eau chaude dans le tiroir du bas. Dans ce cas-là, laissez la porte de l'appareil fermée pour éviter une déperdition de chaleur.
Si vous utilisez un sèche-cheveux pour souffler de l'air chaud à l'intérieur de l'appareil, évitez tout contact avec celui-ci.
Ne placez jamais d'appareils de chauffage électrique ni de bougies dans le congélateur, car ils peuvent endommager les pièces en plastique.
N'utilisez pas de bombes dégivrantes, car elles peuvent dégager des gaz explosifs, contenir des solvants ou des agents propulseurs qui endommagent les plastiques ou être nocives à la santé.
Après le dégivrage
Videz les tiroirs. Épongez les restes d'eau accumulés dans la zone congélation. Nettoyez la zone congélation et séchez-la. ■ Repoussez le conduit de vidange. Fermez la porte de la zone de congélation et enclenchez la partie congélation. Activez le fonction "Maxi froid" pour accélérer la production de froid dans la zone congélation. Replacez les tiroirs avec les alimentes. Congelés dans la zone congestion des que la température y est suffis-. Sammentasse. Désactivez la fonction "Maxi froid". Le voyant s'éteint.
N'utilisez jamais de produits contenant du sable, de la soude, de l'acide, des solvants chimiques. Même les produits dits "sans agents abrasifs" sont à proscrire car ils enlèvent le brillant du plastique. Veillez à ce qu'il n'y ait pas de pénétration d'eau dans la platine électronique, l'éclairage, ni dans les grilles d'aération.
Ne faites jamais couler l'eau du nettoyage dans l'orifice d'écoulement pour l'eau du dégivrage.
N'utilisez jamais de nettoyeur vapeur. Celle-ci peut pénétrer dans les pièces de l'appareil sous tension et déclencher un court-circuit.
N'enlevez pas la plaque signalétique à l'intérieur de l'appareil. Vous en aurez besoin en cas de panne.
Avant le nettoyage
- Arrêtez l'appareil en tournant le bouton Marche/Arrêt sur "0". Sortez les aliments et entreposez-les dans un endroit frais. Dégivrez la zone congélation. Sortez toutes les pièces amovibles pour les nettoyer.
Carrosserie, intérieur de l'appareil, accessoires
Utilisez de l'eau tiède additionnée de produit à vaisselle liquide pour les nettoyer. Rincez toutes les pièces à la main, pas en lave-vaisselle. Le beurrier est lavable en lave-vaisselle.
Nettoyez la partie réfrigération au moins une fois par mois et la zone congélation après chaque dégivrage. Nettoyez le conduit et le petit tuyau de vidange plus souvent avec un bâtonnet pour permettre à l'eau de dégivrage de s'écouler sans problème. Rincez la carrosserie, l'intérieur de l'appareil et les accessoires à l'eau claire, puis séchez-les avec un chiffon. Laissez les portes de l'appareil ouvertes pendant un moment.
Grilles d'aération
Nettoyez les grilles d’aération régulièrement avec un pinceau ou un aspirateur. Les couches de poussière augmentent la consommation d’électricité.
Joints de porte
Ne traitez jamais les joints de porte avec de l'huile ou des graisses, sinon ils deviennent à la longue poudreux.
Ne nettoyez les joints qu'à l'eau claire, puis séchez-les à l'aide d'un chiffon.
Grille métallique sur la paroi arrêté
Il faut dépussiérer la grille métallique à l'arrière de l'appareil (échangeur de chaleur) au moins une fois par an. Les couches de poussières augmentent la consommation d'électricité.
Veillez à ne pas arracher, courber ou endommager aucun cordon ou autre composant en nettoyant la grille métallique.
Après le nettoyage
Replacez toutes les pièces dans la zone réfrigération. - Rangez les aliments dans la zone réfrigération, fermez les portes de l'appareil et enclenchez-le. Activez la fonction "Maxi froid" pour accélérer la production d'air froid dans la zone congélation. Replacez les tiroirs avec les aliments, congélez dans la zone congélation, dès que la température y est suffisamment BASSE. Désactivez la fonction "Maxi froid". Le voyant s'éteint.
Les interventions sur les appareils électriques doivent être exécutées exclusivement par des professionnels. Les réparations incorrigées peuvent entraîner de graves dangers pour l'utilisateur.
Vous pouvez néanmoins remédier vous-même aux anomalies suivantes :
Que faire, si...
... vous entendez des bruits inhabituels après l'enclenchement de l'appareil, en particulier après la mise en service?
Arrêtez tout d'abord l'appareil pour contrôler les points suivants :
L'appareil est-il stable et bien calé ? Contrôlez si les meubles contigus vibrent lorsque le compresseur se met en marche. Avez-vous veillé à ce que les tubulures à l'arrière de l'appareil puissent vibrer sans s'entrechoquer ? Avez-vous enlevé le serre-câble à l'arrière de l'appareil ? Sinon cela peut provoquer des bruits de vibration. Les pièces amovibles sont-elles placées correctement dans l'appareil ? - Les bouteilles ou récipients se touchent-ils ?
N'oubliez pas qu'on ne peut éviter les bruits de moteur et d'arrivée de fluide dans le circuit frigorifique.
... l'appareil ne produit pas de froid ?
- Contrôlez si le thermostat est bien réglé. Vérifiez si la fiche de l'appareil est bien enfoncée dans la prise.
- Contrôlez si le fusible de l'installation domestique a sauté. Si oui, appelez le SAV.
... la porte de la zone congélation ne s'ouvre plus à la suite de plusieurs ouvertures ?
Ce n'est pas une panne. L'effet d'aspiration vous empêche de rouvrir la porte immédiatement.
... la température est trop BASSE dans la partie réfrigération?
Sélectionnez un réglage plus faible au thermostat. Vérifiez si la porte de la zone congélation est fermée correctement. Vous avez congelé une grosse quantité d'aliments en une seule fois? La température à l'intérieur du réfrigerateur baisse automatiquement puisque le compresseur fonctionne très longtemps. C'est pourquoi il ne faut jamais congeler plus de 2 kg à la fois.
... la fréquence et la durée d'encagement du compresseur augmentent?
Vérifiez si les grilles d'aération sont obstruées par des objets ou poussièreuses. Vérifiez si la grille métallique (échangeur de chaleur) à l'arrière de l'appareil est poussièreuse. - Vous avez ouvert souvent la porte de l'appareil et la porte de la zone congélation ou avez congelé de grosses quantités d'aliments frais. Vérifiez si les portes de l'appareil ferment correctement. - Contrôlez si la zone congélation n'est pas recouverte d'une épaisse couche de givre. Si c'est le cas, dégivre l'appareil.
... les produits congelés décongèlent parce que la température est trop élevée dans la zone congélation ?
La température ambiente est inférieure à celle pour laquelle l'appareil est donc ?
Augmentez la température ambiente ou enclenchez la fonction "Maxi froid".
Le compresseur démarre moins souvent lorsque la température ambiente est trop basse. Cela peut provoquer une élévation anormale de la température dans le compartiment congélation.
... les alimentés congeçés collent à la plaque ? Dégagez-les avec un objet plat, manché de cuillère par exemple.... la zone congélation est recouverte d'une épaisse couche de glace ? Vérifiez si la porte de la zone congélation ferme correctement. Dégivrez la zone congélation et nettoyez-la.
Une épaisse couche de glace réduit la puissance frigorifique et augmente la consommation d'électricité.
L'éclairage intérieur dans la zone réfrigération ne fonctionne plus?
Le thermostat est-il placé sur "0"? Sinon l'ampoule est défectueuse : Débranchez l'appareil ou ôtez le fusible de l'installation domestique.
- Comprimez les côtes du cache, dégagez-le par l'arrière. Dévissez l'ampoule et replacez-la.
Caractéristiques de l'ampoule : 200-240 V, 25 W max, culot E 14.
Vissez la nouvelle ampoule. Assurez-vous que le joint est placé correctement. - Reposez le cache et clipsez sur les côtés.
Est-ce que le fond du réfrigérateur est mouillé ?
L'orifice d'écoulement de l'eau du dégivrage est obstrué.
Nettoyez le conduit et l'orifice d'écoulement.
Si vous ne pouvez pas remédier à la panne en suivant ces conseils, appelez le SAV.
Ouvrez les portes de l'appareil le moins possible jusqu'à la réparation de la panne pour réduire au minimum la déperdition de froid.
Service après vente
Si vous ne pouvez résoudre, vous-même les problèmes, avertissez
-PMC - vendeur Miele
- le SAV Miele.
Vous trouverez l'adresse de Miele Assistance Région Parisienne au verso du mode d'emploi.
Indiquez le type et le numéro de fabrication de votre appareil au SAV. Ces deux indications figurent sur la plaque signalétique à l'intérieur de l'appareil.
Cet appareil est livré prêt à être raccordé en monophasé 50 Hz 220 - 240 V et doit impérativement être branché à une prise avec mise à la terre. L'installation électrique doit être conforme aux normes en vigueur imposées par EDF.
Il est recommandé de monter un disjoncteur différentiel avec courant de déclenchement à 30 mA en amont de l'appareil pour augmenter la sécurité.
Prévoir un fusible d'au moins 10 A.
Dans la mesure du possible, la prise doit se trouver à côté de l'appareil et être facilement accessible. Il est interdit d'effectuer le branchement avec une rallonge, car elle n'assure pas la sécurité nécessaire (risque de surchauffe).
Il est interdit de raccorder l'appareil à des onduleurs et à des prises équipées de variateurs d'énergie car cela peut entraîner une déterioration de l'électronique.
S'il faut remplacer le cordon d'alimentation, seul un électricien qualifié est habilité à le faire.
Ne placez pas d'appareils qui dégagent de la chaleur : toaster ou micro-ondes... sur l'appareil. La consommation d'électricité augmente.
N'installez pas l'appareil à proximité d'un four, d'un chauffage ou d'une fenêtre exposée au rayonnement direct du soleil. Plus la température ambience est élevée, plus le compresseur fonctionne longtemps et plus la consommation d'électricité est importante. Il est recommandé de l'installer dans une pièce bien ventilée.
Classe climatique
Cet appareil est conçu pour une certaine classe climatique (température ambience), dont il faut respecter les limites. Elle est indiquée sur la plaque signalétique à l'intérieur de l'appareil.
| Classe climatique | Température ambiente |
| SN | +10 °C à +32 °C |
| N | +16 °C à +32 °C |
| ST | +18 °C à +38 °C |
| T | +18 °C à +43 °C |
Une température ambience basse entre un arrêt relativement long du compresseur et une élévation de température dans l'appareil qui peut provoquer un début de décongélation.
Aération
Il y a production d'air chaud à l'arrière de l'appareil. Il ne faut donc pas recouvrir les grilles pour assurer une bonne aération et penser à les dépoussierer régulièrement.
Sécurité de transport de la poignée de porte
Lorsque vous ouvrez la porte pour la première fois, la poignée s'enclenche de la position de transport en position d'utilisation. On entend un craquement. La poignée est un peu plus écartée de l'appareil qu'auparavant.
Installation de l'appareil
Enlevez tout d'abord le serre-cable à l'arête de l'appareil. - Contrôlez si les tubulures à l'arrière de l'appareil peuvent filer sans s'entrechoquer. Ecartez-les évènementuellement avec précaution. Gillesz l'appareil à l'emplacement prévu avec précaution.

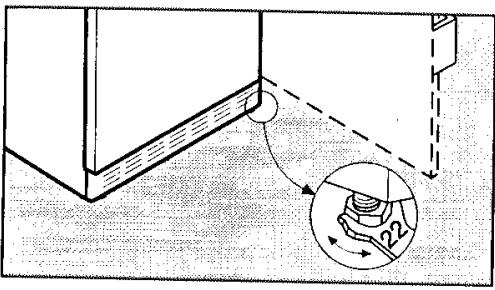

Ajustage de l'appareil
Ajustez l'appareil en réglant les pieds à vis avec la clé plate fournie pour qu'il soit bien de niveau.
Inversion du sens d'ouverture de porte
Cet appareil est livré avec des charnières droites. Si vous souhaitez des charnières gauches, il vous faut inverser les ferrures de porte.
Ouvrez la porte du bas.

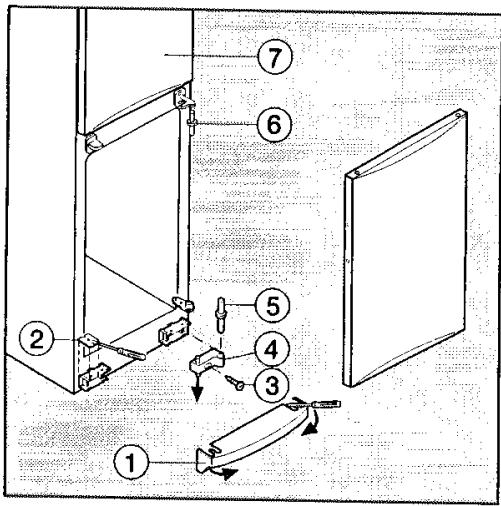

Dégagez la plinthe ① avec un tournevis et faites-la pivoter vers l'avant pour la sorting. Enlevez la protection ② avec le tournevis et fermez la porte d'appareil. Desserrez la vis ③. Dégagez le palier de porte ④ avec le pivot de charnière ⑤ par le bas, faites-le pivoter vers l'avant pour l'enlever. Ouvrez la porte du bas, faites-la bas-culer vers le bas pour l'enlever. Dégagez le pivot de charnière par le bas ⑥, porte du haut ⑦ fermée.

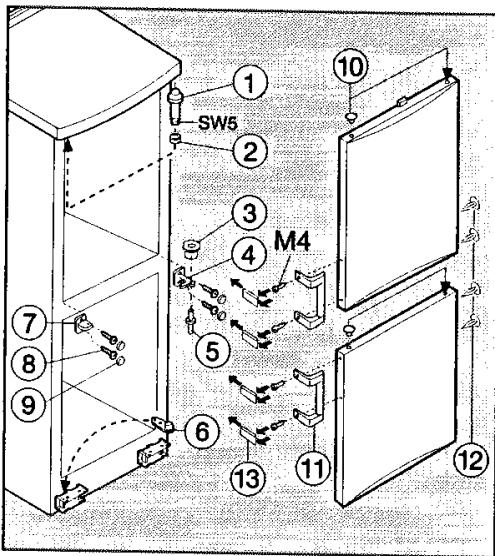

Ouvrez la porte du haut et enlevez-la en la dégageant par le bas. Attention à la rondelle intermédiaire ② - Dévissez le pivot de la charnière du haut ① avec le six pans creux de la clé plate fournie et revissez-le du côté opposé. Inversez les charnières dans la partie centrale de l'appareil de la façon suivante: Retirez les caches vis 9, dévissez les vis 8, sortez le cache 7 et le support 4 latéralement, tournez-les de et remontez-les du côté opposé.
Retirez la douille ③ du support. ④ par le bas et remontez-la dans le support (croquis page précédente). Dégagez le support intercalaires 6 avec un tournevis et remontez le tout sur le côté opposé. Sortez les caches 1 0 des douilles des portes et remontez-les du côté opposé. Déboitez les pièces de protection 3 à l'avant et faites-les glisser latéralement. Dévissez les poignées de porte (1) et montez les poignées de porte et les caches (2) de l'autre côté. Embitez les pièces de protection 13. Veillez à ce qu'elles s'enclenchent correctement. Accrochez la porte du haut dans les pivots de charnières 1 (attention à la rondelle intercalaire 2) et fermez la porte de l'appareil. ■ Insérez le pivot de charnière du milieu ⑤ par le support ④ dans la porte du haut. - Contrôlez la position de la porte du haut. Ajustez éventuellement par les très oblongs dans le support (4). Accrochez la porte du bas dans le support et fermez-la.

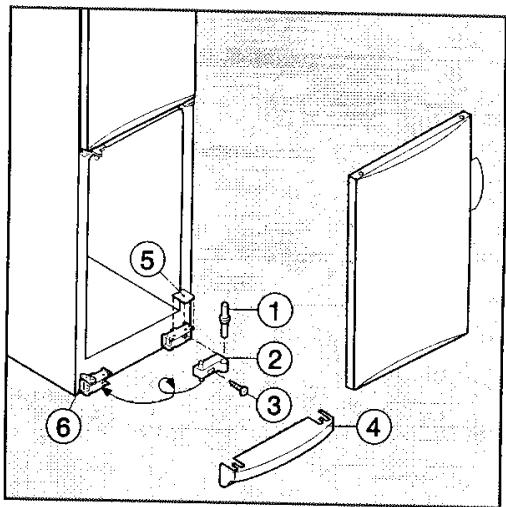

Sur le croquis suivant, la porte du bas est représentée ouverte afin de mieux suivre les opérations.
Tournez le palier de porte (2), sortez le pivot de charnière (1) et remontez-le du côté opposé. Montez les deux pièces dans le support 6 en introduisant le pivot de charnière 1 par le support 6 dans le palier de porte 2 et prémontez avec la vis 3. Ajustez la porte du bas par l’orifice oblong du support 6. Serrez ensuite la vis à fond. Clipsez la plinthe ④ (clic). - Clipsez la protection (5), porte du bas ouverte, dans la plinthe.

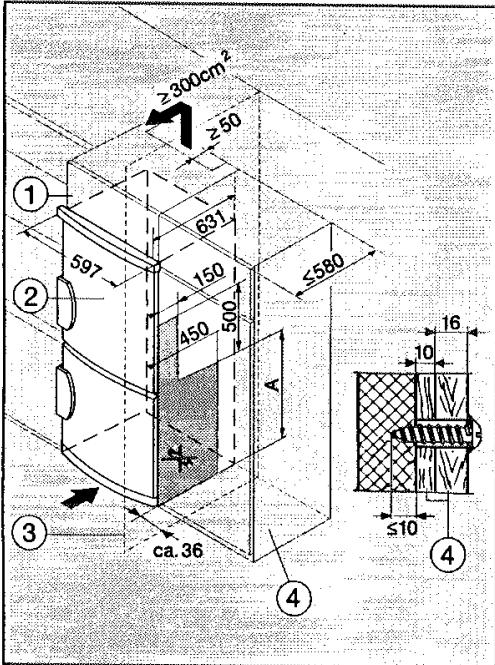

Cet appareil peut s'intégrer dans les linéaires de meubles de cuisine. Pour conserver une unité, il est possible de monter un meuble haut ① au-dessus de l'appareil.
Il est impératif de prévoir un espace d'aération d'une profondeur minimale de 50 mm à l'arrière de l'appareil. L'ouverture d'aération disponible sous le plafond de la cuisine doit avoir une section de 300 cm² minimum pour faciliter l'évacuation de l'air chaud. Sinon, le compresseur doit fonctionner davantage pour augmenter sa production de froid, ce qui accroît également la consommation d'électricité.
Les orifices d'entrée et de sortie d'air doivent rester dégagés et être dépoussierés régulièrement.
Lorsque l'appareil est enchassé entre deux meubles normalisés (profondeur max. 580 mm) il peut être placé directement à côté des meubles de cuisine. La porte de l'appareil (2) dépasse en façade de 34 mm sur les côtés et de 51 mm au centre, ce qui permet de l'ouvrir et de la fermer très facilement.
Lorsque l'appareil est installé contre un mur ③, il faut laisser un espace de 36 mm entre le mur et l'appareil côte charnières pour le dépassement des poignées lorsque la porte est ouverte complètement.
Si vous désirez fixer l'appareil aux meubles de cuisine contigus ④ ou poser des intercalaires entre l'appareil et le mur, observez les deux points suivants:
- Contrôlez si les portes de l'appareil s'ouvrent et se ferment correctement après fixation. Ne percez pas dans la zone hachurée, sinon vous risquez d'endommager les éléments noyés dans l'isolation.
En fonction de la taille de la zone congélation, voir cote A au tableau suivant :
| Tiroir de congélation | Côte A en mm |
| 2 | 660 |
| 3 | 850 |
Fixez l'appareil aux meubles de cuisine avec des vis. Ne dépassez pas la profondeur de vissage max. de 10 mm.
