A160 EVO - Amplificateur ADVANCE ACOUSTIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance stéréo audiophile
Marque	Advance Acoustic
Modèle	A160 EVO
Impédance des enceintes	4 ohms minimum
Entrées audio	Symétriques XLR et asymétriques RCA
Sorties haut-parleurs	Bornes pour câbles nus, broches, fiches banane
Mode High Bias	Son comparable à la Classe A sur les premiers watts
Indicateurs de puissance	Vu-mètres avec inertie affichant la puissance crête sous 8 ohms
Éclairage des indicateurs	Commutable (On/Off)
Tension d'alimentation	Automatique 115V/230V
Ventilation	Distance libre d'au moins 5 cm sur les côtés et 10 cm au-dessus
Nettoyage du châssis	Chiffon microfibre uniquement
Nettoyage de la fenêtre des vu-mètres	Utiliser un liquide antistatique
Sécurité	DEEE, ne pas exposer à l'humidité, ne pas ouvrir l'appareil
Réparabilité	Faire appel à un technicien qualifié
Commande à distance	Entrée et sortie de commande trigger pour allumer/éteindre
Mise en marche	Bouton avant avec temporisation ; interrupteur arrière principal
Fabricant	Advance Paris SARL, France
Conformité	EMC 2014/30/EU, LVD 2014/53/EU, RoHS 2 2011/65/EU
Accessoires fournis	Câble d'alimentation, manuel d'utilisation

FOIRE AUX QUESTIONS - A160 EVO ADVANCE ACOUSTIC

Comment allumer l'amplificateur A160 EVO ?

Assurez-vous que l'interrupteur général situé sur la face arrière est en position ON. Appuyez sur le bouton avant pour mettre en marche. Le voyant s'allume en blanc après une temporisation. En mode veille, le voyant est rouge. L'alimentation principale reste coupée en veille, seul le micro-contrôleur est actif.

Quelle est l'impédance minimale des enceintes à utiliser ?

L'impédance minimale est de 4 ohms. Branchez les enceintes en respectant la polarité : borne R+ à la borne + de l'enceinte droite, etc.

Comment nettoyer la façade et la fenêtre des vu-mètres ?

Utilisez un chiffon microfibre pour le châssis. Pour la fenêtre des vu-mètres, utilisez impérativement un liquide antistatique afin de ne pas endommager le revêtement.

Qu'est-ce que le mode High Bias ?

Le mode High Bias (ON) fait fonctionner l'amplificateur en Classe A sur les premiers watts, offrant un son de qualité supérieure. Il entraîne un échauffement important, donc une bonne ventilation est nécessaire.

Comment brancher les enceintes sur l'amplificateur ?

Utilisez les bornes serre-fils. Insérez les fils nus ou les broches dans le trou diamétral de la tige, puis serrez la bague en plastique. Respectez la polarité : R+ à + et R- à -. La longueur dénudée ne doit pas dépasser 1 cm.

Peut-on utiliser des fiches banane ?

Oui, les bornes acceptent les fiches banane. Insérez-les directement dans l'extrémité de la borne après avoir dévissé la bague si nécessaire.

Comment éteindre l'éclairage des vu-mètres ?

Commutez le bouton Meter Lights sur la position Off. Cela peut être utile en home cinéma pour éviter toute gêne visuelle.

Quelle est la puissance de l'amplificateur ?

Les vu-mètres indiquent la puissance crête sous 8 ohms. Ils ont une inertie pour montrer la puissance moyenne. La puissance exacte n'est pas spécifiée dans la notice, mais elle correspond à un amplificateur de puissance stéréo audiophile.

Comment assurer une bonne ventilation de l'amplificateur ?

Ne pas obstruer les ouies d'aération. Laissez un espace libre d'au moins 5 cm sur les côtés et 10 cm au-dessus. Évitez de placer l'appareil sur un lit ou un sofa.

Où trouver la déclaration de conformité ?

La déclaration de conformité est disponible sur le site www.advanceparis.com/doc. L'appareil est conforme aux directives EMC 2014/30/EU, LVD 2014/53/EU et RoHS 2 2011/65/EU.

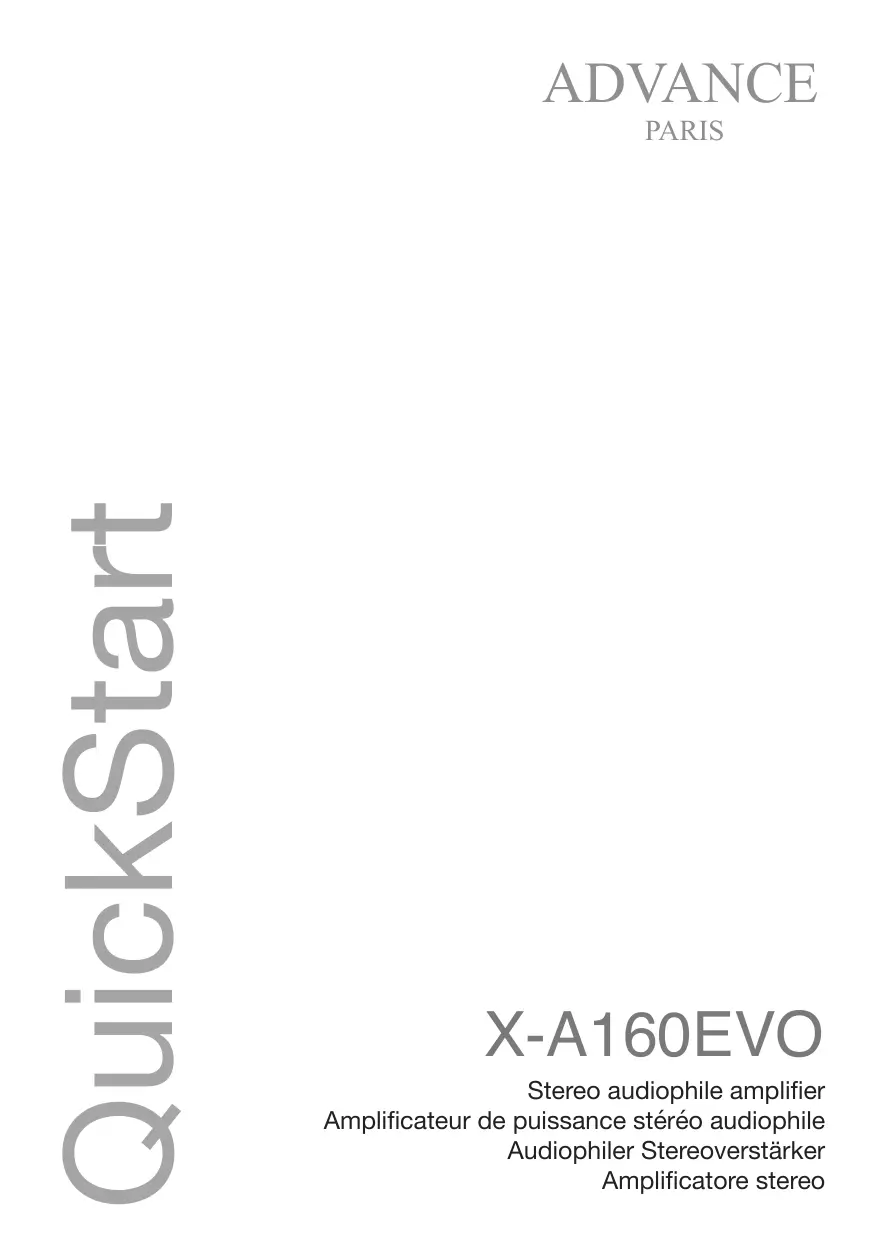

MODE D'EMPLOI A160 EVO ADVANCE ACOUSTIC

Amplificateur de puissance stéreo audiophile

Audiophile Stereoversteller

Ce symbole figurant sur le produit ou son emballage signifie que votre équipement électrique électronique doit être mis au rebut séparément de vos déchets ménagers lorsqu'il atteint la fin de sa durée de vie. Il existe des systèmes de collecte séparée pour le recyclage dans l'UE. Pour plus d'informations, veuillez prendre contact avec les autorités locales ou le revendeur auquel vous avez acheté ce produit.

ATTENTION: afin de réduire tout risques de chocs électriques ou de feu, ne pas exposer votre appareil à l'humidité ou à toutes sortes de liquides

Pour prévenir tout risques de chocs électriques, ne pas ouvrir l'appareil. Si un problème apparait, faites réparer votre appareil par un technicien qualifié.

LE POINT D'EXCLAMATION vous indiquera la présence d'informations importantes, tant au détour de leur appareil.

Si vous souhaitez déplacer ou transporter votre appareil, nous vous conseillons dans le cas d'un déménagement, d'un retour pour réparation, etc... de réemballer dans son emballage d'origine votre appareil.

Toutes les consignes de sécurité et instructions quant à l'utilisation de votre produit doivent faire l'objet d'une lecture attentive.

Conserver ces instructions

Les consignes de sécurité et instructions doivent être retenues pour un usage futur de votre produit.

TENEZ COMPTE des alertes

Les mises en garde inscrites sur votre appareil ou imprimées dans ce manuel doivent être respectées.

Toutes les instructions concernant l'utilisation et le fonctionnement de votre appareil doivent être suivies.

Votre appareil ne doit pas être utilisé près d’un point d’eau ou dans un environnement trop humide.

Ventilation

Votre appareil doit être installé de telle façon que sa ventilation ne soit en aucun cas entravée. Il ne faut pas l'utiliser sur un lit, un sofa ou une surface similaire qui obstruerait ses grilles de ventilation. Dans tous les cas, il convient de vérifier que votre appareil puisse être ventilé naturellement. Ne pas l'encastrer.

Sources de chaleur

Il est conseillé d'éloigner votre appareil d'une source de chaleur type radiateur ou autres sources produisant une source de chaleur.

Alimentation electrique

Le branchement de votre appareil doit se faire en respectant les indications contenues dans ce manuel. Votre installation électrique doit être en conformité afin de permettre une utilisation en toute sécurité de votre appareil.

Massé et polarité

Des précautions doivent être prises afin de respecter la polarité et la mise à la terre de votre appareil.

Protection du CORDON secteur

Votre cordon d'alimentation doit être correctement installé afin qu'il ne soit pas piétiné ou arraché.

Nettoyage

Votre appareil doit être nettoyé seulement avec un tissu de type «microfibre». Des produits trop agressifs contenant des acides peuvent endommager les différentes surfaces de votre appareil.

AUTRES sources d'alimentation

Dans le cas d'une utilisation d'une antenne externe, vous devez l'éloigner d'une ligne électrique.

Période d'inutilisation

Si vous quittez votre domicile pour une longue période, nous vous conseillons de débrancher votre appareil.

Pénétration d'objets ou de liquide

Des précautions doivent être prises afin d’empêcher la penetration d’objets ou de liquide à l’intérieur de votre appareil.

Votre appareil doit être impérativement dépanné par du personnel compétent et qualifié. Afin de connaître la station technique la plus proche, merci de contacter notre distributeur national.

Appuyez sur ce bouton pour mettre en marche YOURappeire (eclairage blanc de votre bouton après sa temporisation). La mise en marche de YOURappeire ne peut se faire que si le bouton Marche/Arrêt général situé sur la face arrière est en position ON. En mode STANDBY OFF, l'alimentation principale est coupée à l'exception du micro-contrôleur servant à activer l'état de veille de l'appareil. Le bouton est allumé en rouge.

En mode High Bias (ON), le son est comparable à celui d'un amplificateur en Classe A sur les premiers watts d'utilisation. L'utilisation de ce mode se traduit par un échauffement important, aussi votre amplificateur doit rester correctement ventilé.

Eneldom, l'ensemble de ses ouies d'aération ne doit être obstruées et il convient de

respecter une distance libre de tout objet d'environ 5cm sur les cotés et de 10cm sur le dessus.

Ils vous indiquent sur le canal droit et sur le canal gauche la puissance crête sous une charge de 8 ohms. Ils possèdent une inertie vous permettant de dirependant un court laps de temps la puissance moyenne de votre amplificateur. Ces vu-mêtres ne constituent en aucun cas un appareil de mesure.

Votre appareil est équipé d'un sélecteur de tension automatique 115V/230V. Avant de relier le X-A160 EVO Classic au secteur, vérifie que le commutateur général est sur "OFF".

Votre appareil passera automatiquement en tension adéquate (115V ou 230V).

Brancher des enceintes ayant une impédance minimale de 4 ohms. Brancher l'enceinte droite aux bornes repérées ‘R+’ et ‘R-’ en s'assurant que ‘R+’ est reliée à la borne ‘+’ de l'enceinte et ‘R-’ est

reliée à la borne ‘-' de cette même enceinte. Brancher le haut-parleur gauche aux bornes repérées ‘L+' et ‘L-' en procédant de la même manière.

On peut utiliser les bornes serre-fils pour courants élevés comme bornes à vis pour les câbles comportant des cosses plates, des broches, des prises "banane", ou pour des câbles comptant des fils nus.

Les fils nus et les broches s'insèrent dans le trou diamétral percé dans la tige de la borne. Desserrer la bague en plastique jusqu'à ce que le trou dans la tige soit visible. Insérer la broche ou le fil nu dans le trou, puis fixer le câble en vissant la bague de la borne.

Eviter tout risque que le métal nu des câbles de haut-parleurs ne touche la face arrière ou un autre connecteur. S'assurer que la longueur dénudée ou la longueur de la broche ne dépasse pas 1/2 (1 cm) et qu'il n'y a peu brin libre.

Si vous disposez d'un préamplificateur possédant une sortie symétrique, vous pouvez raccorder ses sorties stéréo aux entrées symétriques stéréo XLR de votre X-A160 EVO Classic

Ces connexions vous permettent de connecter les entrées audio asymétriques gauche (CH. L) et droite (CH. R) de votre amplificateur de puissance X-A160EVO Classic aux sorties asymétriques gauche (L) et droite (R) de votre préamplificateur.

Entrée de commande pour allumer ou éteindre l'appareil à distance / Sortie de commande pour allumer ou éteindre un appareil à distance à partir du X-A160EVO Classic.

Vous avez la possibilité de couper l'éclairage des vu-mêtres en commutant le bouton Meter Lights sur la position Off. Cette functionality peut être utile si vous utilisez cet amplificateur de puissance en home cinema et que l'éclairage des vu-mêtres vous dérange.

En mode High Bias (ON), le son est comparable à celui d'un amplificateur en Classe A sur les premiers watts d'utilisation. L'utilisation de ce mode se traduit par un échauffement important, aussi votre amplificateur doit rester correctement ventilé.

Eneldom, l'ensemble de ses ouies d'aération ne doit être obstrué et il convient de respecter une distance libre de tout objet d'environ 5cm sur les côtés et de 10cm sur le dessus.

La fenêtre des vu-mêtres est protégée par un surfacage antistatique. Si vous souhaitez nettoyer cette fenêtre, vous devez impérativement utiliser un liquide antistatique.

Nous déclarons sous notre seule responsabilité que l'appareil, auquel se réfère cette déclaration, est conforme à la réglementation européenne concernant les directives EMC 2014/30/EU, LVD 2014/53/EU et RoHS 2 2011/65/EU.

Pour une déclaration complète, merci de voir sur « www.advanceparis.com/doc »

Advance Paris SARL, 13 rue du Coq Gaulois - 77170 Brie-Comte-Robert - France

www.advanceparis.com
