| Type de produit | Thermomètre sans contact + frontal (NTF 3000) |
| Plage de mesure | 34,4 °C à 42,2 °C (93,9 °F à 108 °F) |
| Résolution | 0,1 °C (0,1 °F) |
| Précision | ±0,2 °C de 35 °C à 42 °C (±0,4 °F de 95 °F à 107,6 °F) ; ±0,3 °C hors plage |
| Affichage | Écran LCD 4 chiffres avec rétroéclairage couleur (vert/jaune/rouge) et icônes |
| Acoustique | Bip long (2 s) pour température normale ; 10 bips courts pour fièvre ; mode silencieux |
| Temps de mesure | Moins de 2 secondes |
| Technologie | Infrarouge avec système optique breveté |
| Modes de mesure | Sans contact (jusqu'à 5 cm) ou avec contact |
| Lumière de guidage | Jaune, indique la zone ciblée |
| Arrêt automatique | Environ 60 secondes |
| Alimentation | 2 piles AA (fournies) ; autonomie : au moins 1 000 mesures |
| Poids | 99,5 g avec piles, 77,1 g sans piles |
| Température de fonctionnement | 15 °C à 40 °C (59 °F à 104 °F) |
| Température de stockage | -25 °C à 60 °C (-13 °F à 140 °F) |
| Humidité de fonctionnement/stockage | 15 % à 95 % sans condensation |
| Pression | 700-1060 hPa |
| Nettoyage et entretien | Nettoyer le corps et la sonde avec un tampon d'alcool isopropylique à 70 % ; ne pas immerger |
| Sécurité | Non invasif, hygiénique (sans contact), sans risque de propagation de microbes |
| Normes | CE (directive 93/42/CEE), ASTM E1965-98, EN 60601-1, EN 80601-2-56, EN 12470-5 |
| Garantie | Carte consommateur disponible sur le site |
FOIRE AUX QUESTIONS - NTF3000WE BRAUN
Questions des utilisateurs sur NTF3000WE BRAUN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Thermomètre électronique au format PDF gratuitement ! Retrouvez votre notice NTF3000WE - BRAUN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil NTF3000WE de la marque BRAUN.
MODE D'EMPLOI NTF3000WE BRAUN

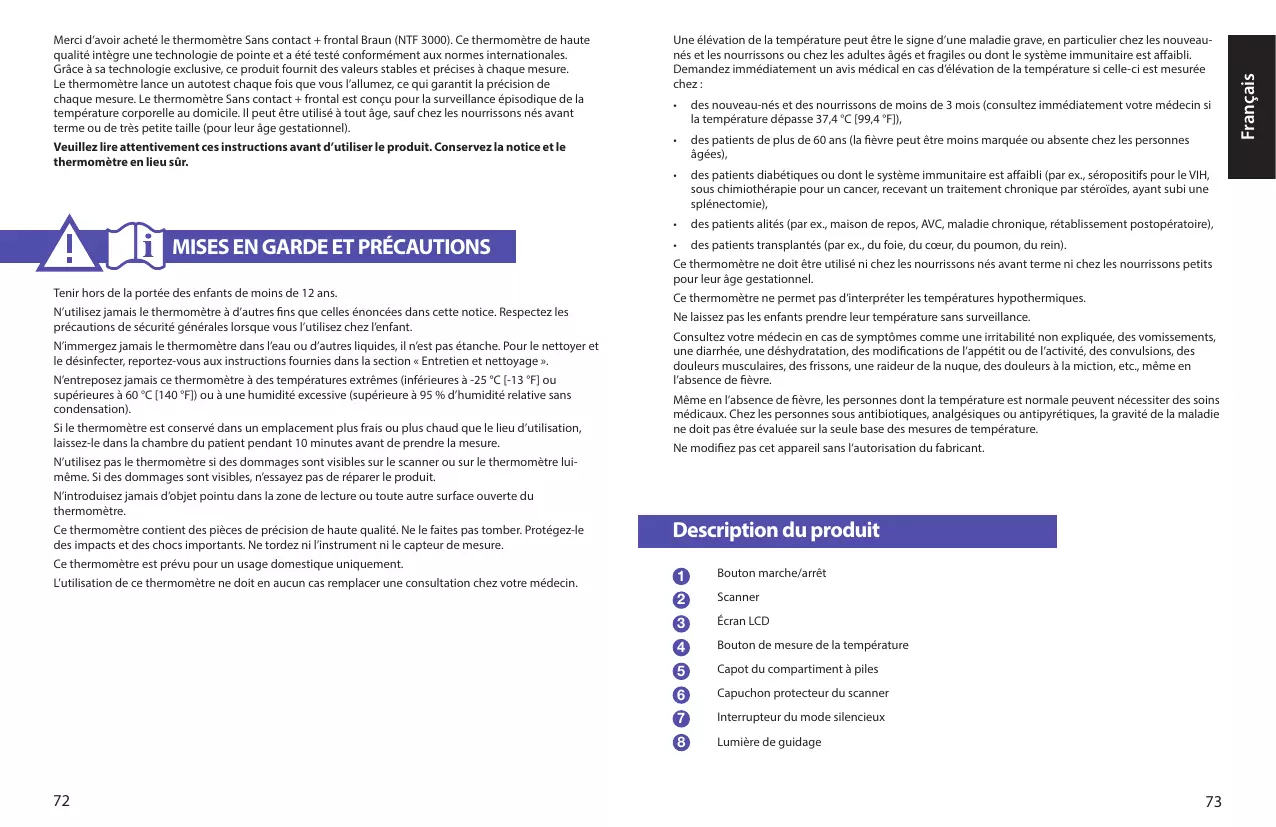

Merci d'avoir acheté le thermomètre Sans contact + frontal Braun (NTF 3000). Ce thermomètre de haute qualité intégré une technologie de pointe et a été testé conformément aux normes internationales. Grac à sa technologie exclusive, ce produit fournit des valeurs stables et précises à chaque mesure. Le thermomètre lance un autotest chaque fois que vous l'allumez, ce qui garantit la précision de chaque mesure. Le thermomètre Sans contact + frontal est conçu pour la surveillance épisodeque de la température corporelle au domicile. Il peut être utilisé à tout âge, sauf chez les nourrissons nés avant terme ou de très petite taille (pour leur âge gestonnnel).
Veuillez ire attentivement ces instructions avant d'utiliser le produit. Conserve la notice et le thermomèt en lieu sûr.
MISES EN GARDE ET PRECAUTIONS
Tenir hors de la portée des enfants de moins de 12 ans.
N'utilise jamais le thermomètre à autres fins que celles énoncées dans cette notice. Respectez les précautions de sécurité générales lorsque vous utilise chez l'enfant.
N'immerge jamais le thermomètre dans l'eau ou d'autres liquides, il n'est pas étanche. Pour le nettoyer et le désinfecter, reportez-vous aux instructions fournies dans la section « Entretien et nettoyage »
N'entreposez jamais ce thermomètre à des températures extrémes (inférieures à -25 °C [-13 °F] ou supérieures à 60 °C [140 °F]) ou à une humidité excessive (supérieure à 95 % d'humidité relative sans condensation).
Si le thermomètre est conserved dans un emplacement plus frais ou plus choaud que le lieu d'utilisation, laissez-le dans la chambre du patient pendant 10 minutes avant de prendre la mesure.
N'utilise pas le thermomètre si des dommages sont visibles sur le scanner ou sur le thermomètre lui même. Si des dommages sont visibles, n'essayez pas de réparer le produit.
N'introduséEZjaisd'objet pointu dans la zone de lecture ou toute autre surface ouverte du thermomètre.
Ce thermomètre content des pieces de précision de haute qualite. Ne le faites pas tomber. Protegez-le des impacts et des chocs importantes. Ne tordez ni l'instrument ni le capteur de mesure.
Ce thermomètre est prévu pour un usage domestique uniquement.
L'utilisation de ce thermomètre ne doit enaucun cas remplacer une consultation chez voitre medecin.
Une élevation de la température peut être le signe d'une maladie grave, en particulier chez les nouveaux et les nourrissons ou chez les femmes âgés et fragiles ou dont le système immunitaire est affailli. Demandez immeditatement un avis Médical en cas d'élevation de la température si celle-ci est mesure chez:
des nouveaux-nés et des nourissons de moins de 3 mois (consultez immédiament leur médecin si la temperature dépasse 37,4°C [99,4°F]),
des patients de plus de 60 ans (la févre peut être moins marquee ou absence chez les personnes agées),
- des patients diabétiques ou dont le système immunitaire est affailli (par ex., séropositifs pour le VIH, sous chimiathérapie pour un cancer, recevant un traitement chronique par stéroïdes, ayant subi une splenectomy),
des patients alités (par ex., maison de repos, AVC, maladie chronique, rétablissement postopératoire),
des patients transplantes (par ex., du foie, du coeur, du poumon, du rein).
Ce thermomètre ne doit être utilisé ni chez les nourrissons nés avant terme ni chez les nourrissons petits pour leur âge gestationnel.
Ce thermomètre ne permet pas d'interpréter les températures hypothermiques.
Ne laissez pas les enfants prendre leur température sans surveillance.
Consultez votre médecin en cas de symptômes comme une irritabilité non expliquée, des vomissements, une diarrière, une déhydration, des modifications de l'appétit ou de l'activité, des convulsions, des douleurs musculaires, des frisson, une raideur de la nuque, des douleurs à la miction, etc., même en l'absence de fièvre.
Meme en l'absence de fièvre, les personnes dont la temperature est normale peuvent nécessiter des soins Médicaux. Chez les personnes sous antibiotiques, analgesiques ou antipyretiques, la gravité de la maladie ne doit pas été évaluée sur la seule base des mesures de temperature.
Ne modifiez pas cet apparéil sans l'autorisation du fabricant.
Description du produit
Bouton marche/arrêt
2 Scanner
3 Écran LCD
Bouton de mesure de la température
5 Capot du compartmente piles
6 Capuchon protecteur du scanner
Interrupteur du mode silencieux
8 Lumière de guidage
Pourquoi utiliser le thermomètre Sans contact + frontal Braun ?
Des mesures en moins de 2 secondes
La technologie infrarouge innovante permet de mesurer la temperature frontale en moins de 2 secondes, que vous utilisez l'option avec contact ou sans contact.
Precis et fiable
Gráce à sa technologie brevetée exclusive, le thermomètre Sans contact + frontal capte la chaleur naturellement émise par le front et calcule la valeur de température corporelle. Vous obtenez la même précision professionnelle, que le thermomètre touche le front de votre enfant ou soit à 5 cm de lui maximum.
Facile à utiliser
Le thermomètre Sans contact + frontal est non invasif. Vous pouvez mesure la température même sur un infant endormi.
Le thermométre Sans contact + frontal est moins inquiétant qu'un thermométre rectal aux yeux d'un infant, et plus facile à utiliser que d'autres méthodes.
Sûr ét hygienique
L'option sans contact contribue à minimiser la propagation des microbes. Son usage est entierement sur, aussi bien chez l'enfant que chez l'adulte.
Comment le thermomètre Sans contact + frontal Braun fonctionne-t-il?
Le thermomètre Sans contact + frontal mesure l'énergie infrarouge émise par la peau au centre du front. Cette énergie captée (qui est deux fois plus élevé que l'énergie thermique mesureur par un thermomètre frontal classique!) est recuillaire par la lentille et convertie en une valeur de température corporelle.
Le thermomètre Sans contact + frontal a eté testé cliniquement. Sa sécurité et sa précision ont été établies pour des utilisations conformés à cette notice.
1 Thermomètre frontal classique sans système optique captant la chaleur rayonnée.
Aide à l'évaluation de la févre
La couleur d'éclairage de l'écran vous aide àieux comprendre la temperature de votre enfant. L'écran est vert en l'absence de fièvre, jaune lorsque la temperature est élevée et rouge (alerte) en cas de forte fièvre possible. Dix bips sont émis dus que la temperature dépasse 37,4 °C (99,4 °F) afin d'avoirir l'utilitaire que le patient a peut-être de la fièvre.
| Gamma de couleurs | Valeurs | Interprétation |
| Vert | >35,7 à 37,4 °C(>96,3 à 99,4 °F) | Température acceptable |
| Jaune | >37,4 à 38,5 °C(>99,4 à 101,3 °F) | Température élevée |
| Rouge | >38,5 à 42,2 °C(>101,3 à 108,0 °F) | Fièvre importantepossible |
REMARQUE: Le rétroéclairage restant étant lorsqu'elles valeurs de température inférieures sont enregistrées: 34.4^≤ T≤ 35.7^ (93.9^≤ T≤ 96.3^)
Comment utiliser le thermomètre Sans contact + frontal
Retrait du capuchon
Mise sous tension
Appuyez sur le bouton Marche/ arrêt une seule fois. Le rétroéclairage s'allume et la séquence de démarrage commence.
REMARQUE: Veillez à retarder le
capuchon protecteur du scanner avant d'effectuer une mesure.
Lorsque le thermomètre est preret correctement positionné, une ligne horizontally de tirets (« — ») apparait à l'écran.
Positionnement
Placez le thermométre au centre du front, ou à une distance de 5 cm maximum, juste entre les sourcils.
Pour les mesures sans contact, la lumière de guidage jaune vous montre quel point vous ciblez. Si la zone des sourcils est recouverte par des cheveux, de la transpiration ou de la saleté, nettoyez-la au préalable pour améliorer la précision de la mesure. Il est important de maintainir le thermomètre et le front immobiles pendant la mesure. Tout mouvement a une répercussion sur la mesure de temperature.
La lumière jaune vous montrera quel point vous ciblez.
Mesure de la température
Appuyez sur le bouton de mesure de la température (vous pouvez le maintainir enforcé ou le relacher immédiatement). Si le thermomètre est correctement positionné, une ligne de tîretis animée appaït à l'écran pendant la mesure. Àprouc cette série d'animation (moins de 2 secondes), la température s'affiché à l'écran. La couleur indicatez de fièvre appropriée apparaît sur l'écran et le bip de confirmation se fait entendre.
Si le thermomètre est trop éloigné du front, vous serez invite à la rapprocher par un schéma et la mention « 0-5 cm » Rapprochéz lentement le thermomètre du front jusqu'à ce que l'animation de la ligne horizontally commence et que la valeur de température soit affichée.
Lecture de la température
Retirez le thermomètre et lisez la temperature.
Si la température est faible (aucun retroéclairage) ou acceptable (rétroéclairage vert), un seul bip de longue durée sera émispendant 2 secondes. Si la température est élevé (rétroéclairage jaune) ou si une fièvre importante est possible (rétroéclairage rouge), 10 bips courts se feront entendre.
Pour recommencer la mesure
Reportez-vous à l'étépe 3.
Pour éteindre l'appareil
Appuyese on le bouton Marche/arrêt pour éteindre l'appareil. Sinon, celui-ci s'éteint automatiquement si vous ne l'utilisiez pas pendant 60 secondes.
Conseils pour la mesure de la température
Il est important de connaître la température normale d'une personne en bonne santé. Cela est impératif pour pouvoir diagnostiquer une fièvre avec certitude. Effectez plusieurs mesures sur la personne en bonne santé afin de déterminer sa température normale.
La température normale d'un enfant peut être comprise entre 36.1^ (97.0^) et 37.7^ (99.9^) . Gardez à l'esprit que cet apparéil donne des mesures inférieures de 0.5^ (0.9^) à une mesure par thermomètre numérique rectal.
Avant toute mesure, le patient doit être resté à l'intérieur pendant 30 minutes.
Remarque: Le patient et le thermomètre doivent être exposés à la même température ambiente pendant au moins 10 minutes.
Veilze à maintainir le thermométre et le front immobiles pendant les mesures. Ne rougez pas le thermométre avant d'entendre le bip final. N'effectue aucune mesure pendant que vous allaitez un nourrison, ni immeditatement après.
Les patients ne doivent ni boire, ni manger, ni pratiquer la moindre activite physique avant et pendant la mesure. RetireezTechapeau et patientez 10 minutes avant de prendre une mesure.
Avant d'effectuer une mesure, éliminez toute saléte ou tout cheveu du front. Àprouc le nettoyage, patientez 10 minutes avant d'effectuer la mesure.
Effectuez toujours la mesure conformément aux instructions. Les résultats de température peuvent varier si le thermomètre est mal positionné.
Si le patient mesure lui-même sa température, il est recommendé de besoin la position avec contact platôt que sans contact.
Dans les cas suivants, il est recommandé d'effectuer trois mesures de température au même endroit et de conserver la plus élevé :
- Nouveau-nés jusqu'à 100 jours.
- Enfants de moins de trois ans dont le système immunitaire est alteré et chez lesquels la présence ou l'absence de fièvre est un élément crucial.
- Si l'utilisateur apprend à se servir du thermomètre pour la première fois, jusqu'à ce qu'il se soit familiarisé avec l'appareil et qu'il obtienne des valeurs cohérentes.
Précautions d'ordre général :
- Éliminez la sueur avec un tissu sec avant d'effectuer la mesure.
- Ne placez aucun tissu rafraichissant ou chauffant sur le front dans les 30 minutes qui precedent la mesure, au minimum.
- Ne mesurez pas la température sur des cicatrices, des plaies ouvertes ou des abrasions.
- Veiliez à ce que le capteur de mesure et la lentille restent propres. Ne touche pas directement le capteur et la lentille.
- Remettez toujours le capuchon protecteur en place avant de ranger le thermomètre afin d'éviter que la poussière ou des éraflures n'endommagent le dispositif.
- Veillez à retirer le capuchon protecteur avant d'effectuer une mesure et à le remettre en place après avoir utilisé le thermomètre.
Changement d'échelle de température
Ouvrez le compartment à piles et retirez les piles.
Un interrupteur ^ C / ^ est disponible au centre du compartment à piles.
Faites glisser f'interrupteur sur ^ C ou sur ^ F , selon I'echelle de température sauvaitée.
Remettez les piles en place et refermez la trappe d'accès du compartment à piles.
Celsius
Fahrenheit
Changement de mode sonore
Vous pouvèe éteindre les bips du thermomètre Sans contact + frontal Braun afin d'éviter de réveiller un enfant endormi. Pour activer le mode silencieux, faites glisser l'interrupteur en mode silencieux et effectue une mesure de la température. Une icône apparaitra à l'écran afin d'indiquer que le thermomètre est en mode silencieux.
Étalongnage
Ce dispositif a ete concu et fabrique pour durer. Il est neanmoins conseilde de le faire inspecter une fois par an par le centre d'entretien agree de toute pays pour en garantir le bon fonctionnement et la precision.
Remarque: La vérification de la précision n'est pas effectuee a titre gracieux. Nous vous encourageons donc a prende contact avec le centre d'entretien agreeed pour obtenir un devis avant d'envoyer le produit.
Ce dispositif n'est pas prévu pour remplacer les bilans réguliers faits par votre médecin. Consultez cette médecin en cas de doute sur la temperature corporelle relevée.
Les nombres de LOT et de série de votre produit doivent être fournis, car ils sont essentiels pour l'enregistrement et le suivi de votre requête ou réclamation.
Les numéroes de LOT et de série se trouvent dans le compartment à piles.
La date de fabrication est incluse dans le numero de LOT et peut etre déchiffree de la façon suivante: Les 3 premiers chiffres du numero de LOT representent le jour de l'annnee au cours duquel il a etefabriqué. Les 2 chiffres suivants representent les deux derniers chiffres de I'annnee calendaire de fabrication, les lettres situées à la fin designant le fabricant du produit. (Par exemple : n^ de LOT : 12313tav : ce produit a etefabriqué le jour 123 de I'annnee 2013 chez le fabricant dont le code est tav.)
Garantie
Carte Consommateur disponible sur notre site: http://www.hot-europe.com/fr/sav/
Veuilquès consulter la première page de ce manuel afin de tracer les coordonnées du Centre de Services après-venture Kaz agrétee de yourselves pays.
Erreurs et dépannage
| Message d'erreur | Situation | Solution |
| Lorsque l'autonomie des piles n'est plus que de 20 %, le symbole de pile faible clignote à l'écran. Le dispositif fonctionne cependant tant que la charge des piles n'a pas atteint 0 %. | Remplacez les piles. | |
| Si le seul symbole affché est l'icône représentant une pile fixe, le dispositif ne peut pas fonctionner. Vous doivent remplancer les piles immédiatement. | Remplacez les piles. | |
| Ce message s'affiche lorsque la température mesurée est inférieure à 34,4 °C (93,9 °F) ou supérieure à 42,2 °C (108 °F) ou lorsque la température ambiente est hors de la plage de fonctionnement (15 °C à 40 °C ou 59 °F à 104 °F). | Effectuez une nouvelle mesure de la température en respectant scrupuleusement les instructions de la section « Comment utiliser » . | |
| Écran vierge. Le thermomètre n'est pas alimenté. | Vérifie que les piles sont correctement installées. Vérifie également la polarité des piles (<+> et <->).Si le thermomètre ne fonctionne toujours pas, contactez le service clients. |
Entretien et nettoyage
Nettoyez le corps du thermomètre et la sonde de mesure à l'aide d'un tamon d'alcool ou d'un tampon de coton imbibé d'alcool (isopropyl à 70%). Veilze à ce que le liquide ne pénétre pas à l'intérieur du thermomètre. Ne nettoyez jamais l'apparèel avec des agents de nettoyage abrasifs, des diluants ou du benzène et ne l'immergez pas dans l'eau ou d'autres solutions de nettoyage. Àprous le nettoyage, patientez 10 minutes avant de mesurier la température. Veilze à remettre le capuchon proteeur en place après utilise pour évierer les éraflures ou dommages.
N'introduisez jamais d'objet pointu dans la zone de lecture ou toute surface ouverte du thermomètre.
Remplacement des piles
Le thermomètre Sans contact + frontal est livré avec deux piles AA. Remplacez-les par deux nouvelles piles AA lorsque le symbole de pile clignotant apparait sur l'écran LCD. Pour replumper les piles, ouvrez la trappe d'accès du compartment à piles et retérez les piles. Remplacez les piles en veillant à les aligner correctement, conformément aux indications fournies dans le compartment. Retérez les piles du produit si vous ne vous en servez pas pendant longtemps afin d'éviter tout dommage du thermomètre en cas de fuite des piles.
Pour proteger l'environnement, jetez les piles épipuises dans des centres de collecte adaptés, conformément aux réglementations nationales ou locales.
\section*{Caracteristiques du produit}
| Type : | Thermomètre Sans contact + frontal (NTF 3000) |
| Plage de mesure : | 34,4 °C à 42,2 °C (93,9 °F à 108 °F) |
| Résolution : | 0,1 °C (0,1 °F) |
| Precision obtenu en laboratoire : | ±0,2 °C pour la plage de 35 °C à 42 °C(±0,4 °F pour la plage de 95 °F à 107,6 °F)±0,3 °C (hors de cette plage de température)(Température ambiente : de 15 °C à 40 °C [de 59 °F à 104 °F]) |
| Affichage : | Écran à cristaux liquides, 4 chiffres et des icônes spéciales |
| Acoustique : | Audio :Plage temp. normale = un seul bip de longue durée (2 s)Fièvre = plage temp. rouge ou jaune : 10 bips courts |
| Température de fonctionnement : | 15 °C à 40 °C (59 °F à 104 °F) |
| Arrêt automatique : | Environ 60 secondes après la的最后一 minute mesure |
| Poids : | 99,5 g (avec les piles), 77,1 g (sans piles) |
| Valeurs pour l'entrepasoige delongue durée | |
| Température | |
| pendant le stockage/transport : | -25 °C à 60 °C (-13 °F à 140 °F) |
| Humidité : | 15 % à 95 % sans condensation |
| Piles : | (2) piles AA (au moins 1 000 mesures) |
| Pression : | 700-1060 hPA (0,7-1,06 atm) |
Ce produit est conforme aux dispositions de la directive européenne 93/42/CEE (directive relative aux dispositifs Médicaux). Ce thermomètre infrarouge remplit les exigencies établies par la norme ASTM E 1965-98 applicable aux thermométres. La pleine responsabilité de la conformité du produit à la norme est endosseee par Kaz Europe Sār, Place Chauderon 18, CH-1003 Lausanne, Suisse.
Les exigences de l'ASTM en matière de précision en laboratoire du thermomètre uniquement dans la plage d'affchage de 36^ à 39^ (96,8°F à 102,2°F) est de ± 0.3^ ( ± 0.5^ ) pour les thermométres à infrarouges. Pour les thermométres àmercure ou électroniques, cette exigence, conformément aux normes de l'ASTM
E 667-86 et E 1112-86, est de ± 0.1^ ( ± 0.2^ ).
Cet apparéil est conforme aux normes suivantes :
EN 60601-1:2006 Apparels electrolymédicaux. Exigences générales pour la sécurité de base et les performances essentielles.
EN 80601-2-56 Exigences particulieres relatives à la sécurité fondamentale et aux performances essentielles des thermometres medicaux pour mesurer la temperature de corps.
ASTM 1965E - Norme ASTM applicable aux thermometres medicaux à infrarouges.
EN 12470-5: 2003 « Thermometres medicaux » - Partie 5: performance des thermometres auriculaires (avec dispositif a maximum).
EN 60601-1-2 : Appareils electromédicaux - Partie 1-2 : Exigences générales pour la sécurité de base et les performances essentielles - Norme collatérale : Perturbation electromagnétique - Exigences et essais.
REMARQUE:: N'utilise pas ce dispositif en presence d'interférences electromagnétiques ou d'autre nature en dehors de la plage normale précisé par la norme EN 60601-1-2.
EN 980:2008 Symboles utilisés pour l'étiquetage des dispositifs Médicaux.
EN 1041:2008 Informations fournies par le fabricant de dispositifs medicaux.
EN 60601-1-11: 2010 Apparéels électromédicaux - Partie 1-11: exigences générales pour la sécurité de base et les performances essentielles - Norme collatérale: exigences pour les apparèils électromédicaux et les systèmes électromédicaux utilisés dans l'environnement des soins à domicile.
Appareil comptant des parties appliquées de type BF
Tenir au sec
Consulter la notice d'utilisation
Équipement à alimentation interne
Fonctionnement continu
IP20: Protégé contre les corps solides de diamètre supérieur ou égal à 12,5 mm.
Les APPAREILS ÉLECTROMÉDICAUX requiennent des précautions particulières en matière de perturbation electromagnétique.
Pour plus de détails sur les exigences en matière de perturbation electromagnétique, contactez le service des relations avec le consommateur.
Les appellées de communication RF portables et mobiles peuvent affecter les APPAREILS ÉLECTROMÉDICAUX.
Retiretz les piles de I'appareil si vous ne vous en servez pas pendant longtemps afin d'évier tout dommage du thermomètre en cas de fuite des piles.
Ne jetez pas le produit dans les déchets menagers à la fin de sa durée de vie.
Pour protégger l'environnement, jetez les piles épuisées dans des centres de collecte adaptés, conformément aux réglementations nationales ou locales.
| Directives et déclaration du fabricant - immunité électromagnétique | |||
| Le NTF 3000 est destiné à être utilisé dans l'environnement électromagnétique indicé ci-dessous. Le client ou l'utiliseur du NTF 3000 doit s'assurer que celui-ci est utilisé dans ce type d'environnement. | |||
| Essai d'immunité | Niveau d'essai selon la CEI 60601 | Niveau de conformité | Environnement électromagnétique - directives |
| Décharges électrostatiques (ESD) CEI 61000-4-2 | ±6 kV Au contact ±8 kV Dans l'air | Conforme | Il convient que les sols soient en bois, en béton ou en carreaux de céramique. Silles les sols sont recouverts de matérielux synthétiques, il convient que l'humidité relative soit d'au moins 30 %. |
| RF rayonnée CEI 61000-4-3 | 3 V/m de 80 MHz à 2,5 GHz | Conforme | En dehors du site protégé, l'intensité de champ des émetteurs RF fixes, déterminée par une étude électromagnétique du site, doit être inférieure à 3 V/m. Des interférences peuvent se produit à proximité de l'apparéil marquédu symbole suivant : Calcul de la distance de séparation fournici-dessous. Si un émetteur connu est liéven, la distance spécifique peut être calculée à l'aide des équations. |
| RF conduite CEI 61000-4-6 | 3 Vrms de 150 kHz à 80 MHz | Sans object (aucun cablage électrique) | |
| Transitoires électriques rapides en salves CEI 61000-4-4 | ±2 kV pour ligne d'alimentation électrique ±1 kV pour lignes d'entrée/sorting | Sans object | L'appareil electromédical est exclusivement alimenté par des piles. |
| Surtensions CEI 61000-4-5 | ±1 kV mode différentiel ±2 kV mode commun | Sans object | |
| Champ magnétique à la fréquence du réseau CEI 61000-4-8 | 3 A/m | Conforme | Il convient que les champs magnétiques à la fréquence du réseau électrique aient les niveaux caractéristiques d'un lieu représentatif situé dans un environnement typique commercial ou hospitalier. |
| Creux de tension, coupures brées et variations de tension sur des lignes d'entrée d'alimentation électrique CEI 61000-4-11 | Creux >95% pendant 0,5 cycle Creux =60% pendant 5 cycles Creux =70% pendant 25 cycles Creux =95% pendant 5 s. | Sans object | L'appareil electromédical est exclusivement alimenté par des piles. |
| Directives et déclaration du fabricant - émissions electromagnétiques | ||
| L'appareil NTF 3000 est destiné à être utilisé dans l'environnement electromagnétique indiqué ci-dessus. Le client ou l'utilisateur du NTF 3000 doit s'assurer que celui-ci est utilisé dans ce type d'environnement. | ||
| Essai d'émissions | Conformité | Environnement electromagnétique - directives |
| Émissions RF CISPR 11 | Groupe 1 | L'appareil electromédical n'utilise l'énergie RF que pour ses fonctions internes. Par conséquent, ses émissions RF sont très faibles et ne devraient pas provenquer d'interférences avec les appareilslectroniques proches. |
| Émissions RF CISPR 11 | Classe B | Conforme |
| Émissions de courant harmonique CEI 61000-3-2 | Sans object | L'appareil electromédical est exclusivement alimenté par des piles. |
| Fluctuations de tension/ émissions de papillotement (flicker) | Sans object | |
| Calcul de la distance de séparation pour le matériel non destiné au maintain des fonctions vitales (conformité 3 Vrms / 3 V/m) | |||
| Puisance nominale maximale de sortie de l'émetteur (W) | Distance de séparation selon la fréquence de l'émetteur (m) | ||
| de 150 kHz à 80 MHz dans des bandes ISM d = [3,5/V1]√P | de 80 MHz à 800 MHz d = [3,5/E1]√P | de 800 MHz à 2,5 GHz d = [7/E1]√P | |
| 0,01 | 0,12 | 0,12 | 0,23 |
| 0,1 | 0,37 | 0,37 | 0,74 |
| 1 | 1,17 | 1,17 | 2,33 |
| 10 | 3,69 | 3,69 | 7,38 |
| 100 | 11,67 | 11,67 | 23,33 |
