MODE D'EMPLOI WD 5200 M KARCHER
| Consignes de sécurité | FR - 1 |
| Description de l'appareil | FR - 2 |
| Utilisation | FR - 4 |
| Entretien et maintenance | FR - 6 |
| Assistance en cas de panne | FR - 6 |
| Consignes générales | FR - 6 |
| Caracteristique techniques | FR - 7 |
Lire cette notice originale avant la première utilisation de votre appareil, se composer selon ce qu'elle requiert et la conserver pour une utilisation ultérieure ou pour la propriété future.
Utilisation conforme
Cet appareil est conçu pour l'aspiration de liquides et de poussières, conformément aux descriptions et consignes de sécurité stipulées dans ce mode d'emploi.
Protéger l'appareil de la pluie. Ne pas l'entreposer à l'extérieur. Il est interdit d'aspirer des cendres et de la suie avec cet appareil.
N'utiliser l'aspirateur sec/humide qu'en association avec :
- le sac de filtrage original. Des pièces de rechange, accessoires ou accessoires spéciaux originaux.
Le fabricant décline toute responsabilité en cas de dommages dus à une utilisation non conforme ou incorrecte de l'appareil.
Protection de l'environnement
Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les colles dans les ordures ménagères, les remettre à un système de recyclage.
Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Pour cette raison, utilisez des systèmes de collecte adéquats afin d'éliminer les travaux usés.
Élimination du filtre et du sac du filtre
Le filtre et le sac du filtre sont fabriqués en matériaux recyclables.
S'ils ne contiennent aucune substance aspirée dont l'élimination est interdite dans les déchets ménagers, vous pouvez les jeter dans les déchets ordinaires.
Instructions relatives aux ingrédients (REACH)
Les informations actuelles relatives aux ingrédients se trouvent sous :
Consignes de sécurité
- Cet appareil n'est pas créé pour être utilisé par des personnes (y compris des enfants) avec des capacités physiques, sensorielles ou mentales limitées ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou si elles en obtiennent des instructions sur la manière d'utiliser l'appareil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
Tenir les films d'emballage hors de portée des enfants, risque d'étouffement! - Mettre l'appareil hors service après chaque utilisation et avant chaque nettoyage/entretien. Risque d'incendie. N'aspirer aucun objet enflammé ou incandescent. - Il est interdit d'utiliser l'appareil dans des domaines représentant des risques d'explosion.
Raccordement électrique
L'appareil doit être raccordé uniquement au courant alternatif. La tension doit être identique à celle indiquée sur la plaque signalétique de l'appareil.
Risque de choc électrique
Ne jamais saisir la fiche secteur ni la prise de courant avec des mains humides.
Ne pas débrancher la fiche secteur en tirant le câble d'alimentation.
Vérifier avant chaque utilisation que le câble et la fiche secteur ne sont pas endommagés.
Un câble d'alimentation endommagé doit immédiatement être remplacé par le service après-vente ou un électricien/agréé.
Pour éviter des accidents électriques, nous recommandons d'utiliser des prises de courant avec un interrupteur de protection contre les courants de fuite placé en amont (courant de déclenchement nominal maximal de 30 mA).
Attention
Des substances déterminées peuvent provoquer la formation de vapeurs ou de mélanges explosifs par tourbillonnement avec l'air aspiré.
Ne jamais aspirer les substances suivantes:
- Des gazes, liquides et poussières (poussières réactives) explosifs ou inflammables
- Poussières réactives de métal (p. ex. aluminium, magnésium, zinc) en rapport avec des détergents alcalins et acides
- Acides forts et lessives non diluées
- Solvants organiques (p. ex. essence, dilutif de couleur, acétone, fuel).
Par ailleurs, elles peuvent s'avérer agressives pour les matériaux utilisés sur l'appareil.
Illustrations, cf. côté escamotable!
- Ces instructions de service décrivent les modèles de base des aspirateurs sec/humide répertoriés sur la page de garde.
- Les illustrations montrant l'équipement complet, il peut y avoir des différences au niveau de l'équipement et des accessoires livrés, suivant le modèle.
Contrôler le matériel lors du déballage pour constater des accessoires manquants ou des dommages. Si des dommages dus au transport sont constatés, il faut en informer le revendeur.
- inclus dans la fourniture accessoires possibles
1 Raccord du tuyau d'aspiration
Pour le raccord du tuyau d'aspiration lors de l'aspiration.
(voir la description / illustration 1)
2 Prise de courant de l'appareil
Remarque: respecter la puissance de connexion maxi (voir le chapitre « caractéristiques techniques »).
Pour le raccord d'un outil électrique. (voir la description / illustration 2)
3 Raccord de soufflerie
Insérer le flexible d'aspiration dans le raccord de soufflerie pour activer la fonction de soufflage. (voir la description / illustration E)
4 Poignée concave
Après le déverrouillage, saisir la tête de l'appareil au niveau de la poignée concave et la retirer.
5 Étrier support
L'étrier support sert simultanément au verrouillage de la tête d'appareil et du réservoir. Pour déverrouiller l'étrier, le pivoter complètement vers l'avant, jusqu'à ce que le verrouillage soit débloqué. P (voir la description / illustration A) Saisir la tête de l'appareil au niveau de la poignée concave et la retirer. En position portée, l'étrier se trouve vers le haut ; pour le travail avec l'appareil, pivoter l'étrier vers l'arrière jusqu'à ce que les éléments de commande soient accessibles sur l'appareil.
6 Logement des accessoires de la tête de l'appareil
Le logement d'accessoires permet le rangement de buses d'aspiration sur la tête de l'appareil.
Remarque : Ce logement d'accessoires est nécessaire en plus de l'utilisation du nettoyage automatique du contrôle.
(voir la description / illustration)
Toucher pour le nettoyage automatique du filtre
Pour le nettoyage de la cartouche filtrante montée.
Remarque: ne pas effectuer le nettoyage avec la cartouche filtrante mouillée. (voir la description / illustration)
Indicateur de nettoyage du filtre
Si l'indicateur de nettoyage du filtre est rouge, actionner le nettoyage automatique du filtre.
(voir la description / illustration)
Touché d'enroulement du câble d'alimentation
Appuyer sur la touche d'enroulement du câble d'alimentation. Le câble est immédiatement rétracté dans l'appareil.
Croquette de logement d'accessoires
Ce logement d'accessoires permet le rangement du flexible d'aspiration, du câble d'alimentation et des buses d'aspiration. (voir la description / illustration 2)
Commutateur rotatif (MARCHE/ARRET)
(sans prise de courant montée)
→ Position 1: aspirer ou souffler.
Position 0: arrêt hors circuit.
(voir la description / illustration 28)
Commutateur rotatif (MARCHE/ARRET)
(avec prise de courant montée)
→ Position MAXI: aspirer ou souffler. → Position + MAXI: aspiration avec outil électrique raccordé → Réglage de puissance: si nécessaire, réduire la puissance d'aspiration lors de l'aspiration, du soufflage ou de travaux avec un outil électrique. → Position 0: appareil hors circuit. L'outil électrique est alimenté en tension.
(voir la description / illustration 38 08)
Position de stationnement
Pour déposer la buse de sol pendant les interruptions de travail.
(voir la description / illustration)
Réservoir de logement d'accessoires
Ce logement d'accessoires permet le rangement de tuyaux d'aspiration et d'autres accessoires.
(voir la description / illustration)
Galet de direction
À la livraison, les roulettes sont logées dans le réservoir et doivent être montées avant la mise en service.
(voir la description / illustration 21)
Bouchon d'évacuation
Le bouchon d'évacuation sert au vidage rapide et confortable de l'eau sale dans le réservoir. Pour faciliter le vidage, pencher le réservoir vers l'avant.
(voir la description / illustration)

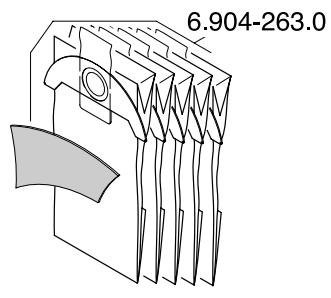

Sac filtrant
Remarque: pour l'aspiration humide, le sac filtrant ne doit pas être mis en place!
Recommandation pour les appareils sans nettoyage automatique du filtre : mettre le sac filtrant en place pour aspirer les poussières fines.
(voir la description / illustration 23)
Filtre-cartouche
déjà mise en place dans l'appareil)
La cartouche filtrante doit toujours être mise en place, aussi bien pour l'aspiration humide que pour l'aspiration à sec.
Remarque: avant de les utiliser pour l'aspiration à sec, laisser sécher les cartouches filtrantes mouillées.
(voir la description / illustration)
Flexible d'aspiration avec tuyau à main
Enfoncer le flexible d'aspiration dans le raccord jusqu'à ce qu'il s'encliquette.
(voir la description / illustration 1)
Remarque : pour le retarder, presser le cran d'arrêt du pouce et retirer le flexible d'aspiration.

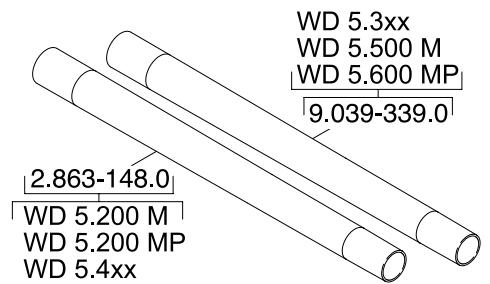

Assembler les deux tubes d'aspiration et les relier au flexible d'aspiration. (voir la description / illustration B1)

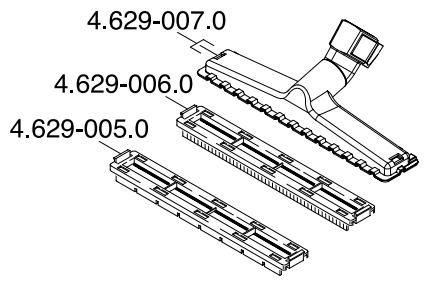

20 Buse de sol (avec inserts)
Pour l'aspiration de sols durs et de moquettes, utiliser l'insert approprié. Sols durs, aspiration mouillée : utiliser l'insert avec 2 lèvres en caoutchouc. Sols durs, aspiration sèche : utiliser l'insert avec 2 brosses. Moquettes, aspiration mouillée et aspiration sèche : travailler sans insert.
21 Buse de sol (avec levier de commutation)
Pour l'aspiration de sols durs et de moquettes : levier sur le symbole pour moquettes, levier sur le symbole pour sols durs.
22 Suceur fente
Pour les arêtes, les joints, les radiateurs et les zones difficilement accessibles.
23 Adaptateur
Pour relier le flexible d'aspiration à un outil électrique. (voir la description / illustration 1) Si nécessaire, adapter l'adaptateur avec un couteau au diamètre de raccord de l'outil électrique.
24 Flexible d'outil
Pour davantage de souplesse lors du travail avec des outils électriques. Remarque: peut être également utilisé avec adaptateur. (voir la description / illustration)
25 Kit pour saleté grossière
Vaste kit d'aspiration pour encrassement important en tout genre.
Utilisation
Travailler toujours avec filtre cartouche posé, ou à l'aspiration de poussières ou à l'aspiration liquides!
Avant la mise en service
→ Illustration A1
Monter les pièces jointes en vrac à l'appareil avant la mise en service.
→ Illustration A2
Recommandation pour les appareils sans nettoyage automatique du filtre : mettre le sac filtrant en place pour aspirer les poussières fines.
Mise en service
→ Illustration B1
Raccorder les accessoires.
→ Illustration B2
Brancher la fiche secteur.
→ Illustration B3
Allumer l'appareil.
Aspiration de poussières
Travailler uniquement avec un contrôle cartouche sec! ATTENTION: En cas d'aspiration de cendre et de suie, utiliser le préseparateur (n° de commande 2.863-139).
Recommandation pour les appareils sans nettoyage automatique du filtre : mettre le sac filtrant en place pour aspirer les poussières fines.
(voir la description / illustration 23)
Le niveau de remplissage du sac à poussière dépend de la saleté aspirée. Les sacs filtrants colmatés pouvant éclater, remplacer le sac filtrant à temps! En cas de poussière fine, sable etc... le sac à poussière doit être changé plusieurs fois. Pour appareils avec nettoyage automatique du filtre : Lors de l'aspiration sans sac filtrant, l'indicateur de nettoyage du filtre se met en rouge lorsque la cartouche filtrante doit être nettoyée. Utiliser un nettoyage automatique de filtre. (voir la description / illustration)
Aspiration humide
Pour aspirer l'humidité, ou bien le mouillé, brancher l'accessoire souhaité sur le tube d'aspiration, ou bien directement sur la poignée.
Attention:
Ne pas utiliser de sachet filtré!
Eteindre l'appareil immédiatement en cas de formation de mousse ou de sortie de liquide!
Remarque: Dès que la cuve est pleine, un flotteur obture l'ouverture d'aspiration et la vitesse de rotation augmente. Arrêter immédiatement l'appareil et vider la cuve.
Travailler avec des outils électriques
Si nécessaire, adapter l'adaptateur avec un couteau au diamètre de raccord de l'outil électrique. Illustration C1
A) Fixer l'adaptateur fourni sur la poignée du flexible d'aspiration et le relier à l'embout de l'outilélectrique.
ou B) Utiliser le flexible d'outil pour avoir davantage de souplesse pendant le travail. Le relier au flexible d'aspiration et le cas échéant à l'adaptateur et au raccord de l'outil électrique.
→ Illustration C2
Dans le cas des appareils avec prise de courant montée : brancher la fiche de secteur de l'outil électrique sur l'aspirateur.
→ Illustration C3
Mettre l'appareil en marche (en tournant le commutateur rotatif vers la gauche en position + MAXI) et commencer le travail.
Remarque : Dès que l'outil électrique est mis en marche, la turbine d'aspiration démarre avec un retard de 0,5 seconde. Si l'outil électrique est mis hors service, la turbine d'aspiration poursuit encore environ 5 secondes pour absorber la saleté résiduelle dans le tuyau flexible d'aspiration.
Nettoyage automatique du filtre
Lorsque l'indicateur de nettoyage du filtre est rouge, utiliser le nettoyage automatique du filtre.
→ Illustration D1
Insérer le flexible d'aspiration avec la poignée dans le logement d'accessoires sur la tête de l'appareil. Appuyer sur la touche de nettoyage automatique du filtre, en attendant 4 secondes entre chacun des actionnements.
Remarque : à la suite d'un nettoyage automatique répété du filtre ou d'un indicateur de nettoyage de filtre rouge, vérifier le volume de remplissage du réservoir. Sinon, il n'est pas exclu que de la saleté s'échappe lors de l'ouverture du réservoir.
Soufflage
Nettoyage d'endroits difficilement accessibles ou la ou l'aspiration s'avère impossible, par exemple feuilles sur lit de cailloux.
→ Illustration E1
Insérer le flexible d'aspiration dans le raccord de soufflage pour activer la fonction de soufflage.
Interrompre le fonctionnement
→ Mettre l'appareil hors tension. → Illustration F1
Accrocher la buse de sol en position de repos.
Fin de l'utilisation
Eteindre l'appareil et retirer la fiche du secteur.
Vider le réservoir
→ Illustration G1
Retirer la tête d'appareil, vider le réservoir rempli de saletés humides ou sèches.
Dans le cas des appareils avec bouchon d'évacuation : Vider la saleté sèche par le réservoir. Pour vider des liquides, se servir du bouchon d'évacuation.
Ranger l'appareil
→ Illustration G2
Ranger le câble de raccordement et les accessoires sur l'appareil. Stocker l'appareil dans des locaux secs.
Danger
Avant tout travail d'entretien et de maintenance, mettre l'appareil hors tension et débrancher la fiche secteur.
Seul le service après-vente agréé est autorisé à effectuer des travaux de réparation ou des travaux concernant les pièces électriques de l'appareil.
Attention
N'utiliser aucun produit moussant, pour vitres ou multi-usage! Ne jamais plonger l'appareil dans l'eau.
Entretenir l'appareil et les accessoires plastique au moyen d'un nettoyant plastique disponible dans le commerce. Rincer cuve et accessoires à l'eau si nécessaire et les sécher avant toute réutilisation. Illustration H1
Si nécessaire, ne nettoyer la cartouche filtrante qu'à l'eau claire, sans la froter, ni la brosser. La faire complètement sécher avant le montage.
Faible puissance d'aspiration
Si la puissance d'aspiration baisse, veuillez vérifier les points suivants.
→ Accessoires, tuyau d'aspiration ou tubes d'aspiration colmatés, éliminer le colmatage avec un bâton. → La cartouche filtrante est encrassée : Pour appareils sans nettoyage automatique du filtre : tapoter la cartouche filtrante, la nettoyer le cas échéant à l'eau courante.
(voir la description / illustration)
Pour appareils avec nettoyage automatique du contrôle : utiliser un nettoyage automatique de contrôle.
(voir la description / illustration)
Si nécessaire, nettoyer la cartouche filtrante à l'eau courante.
(voir la description / illustration)
→ Remplacer la cartouche filtrante endommagée. → Le sac filtrant est plein ; mettre un nouveau sac filtrant en place.
(voir la description / illustration 12)
Garantie
Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Nous éliminons gratuitement les eventuelles pannes sur l'appareil au cours de la durée de la garantie, dans la mesure où une erreur de matériel ou de fabrication en sont la cause. En cas de recours en garantie, il faut s'adresser avec le bon d'achat au revendeur respectif ou au prochain service après-vente.
Adresse au dos
Service après-vente
Notre succursale Kärcher se tient à votre entière disposition pour des eventuelles questions ou problèmes.
(Adresse au dos)

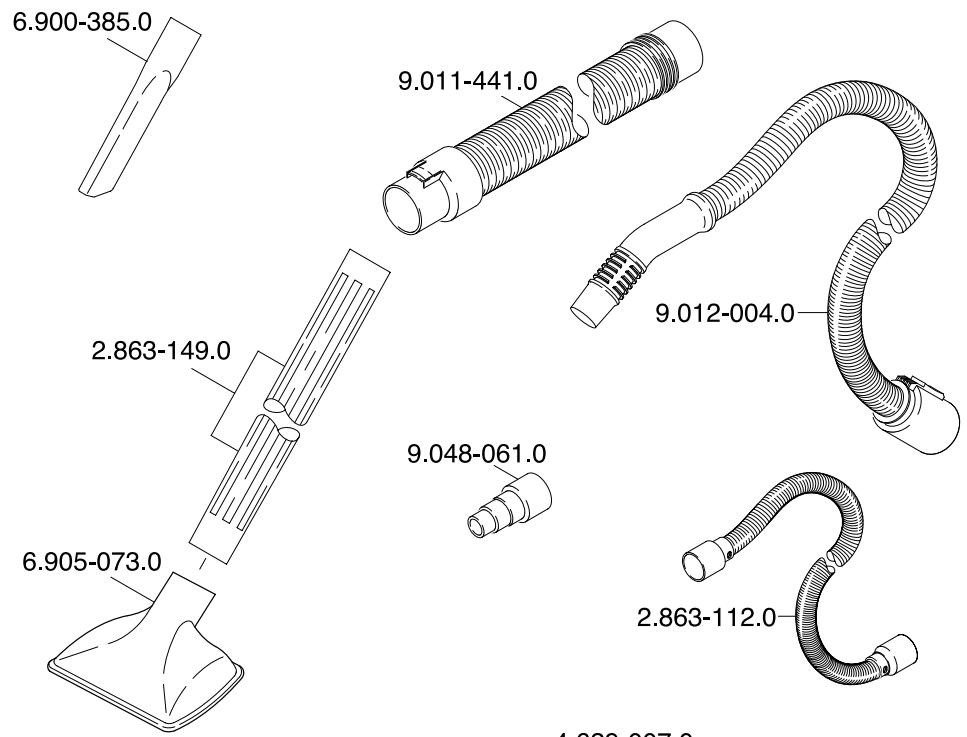

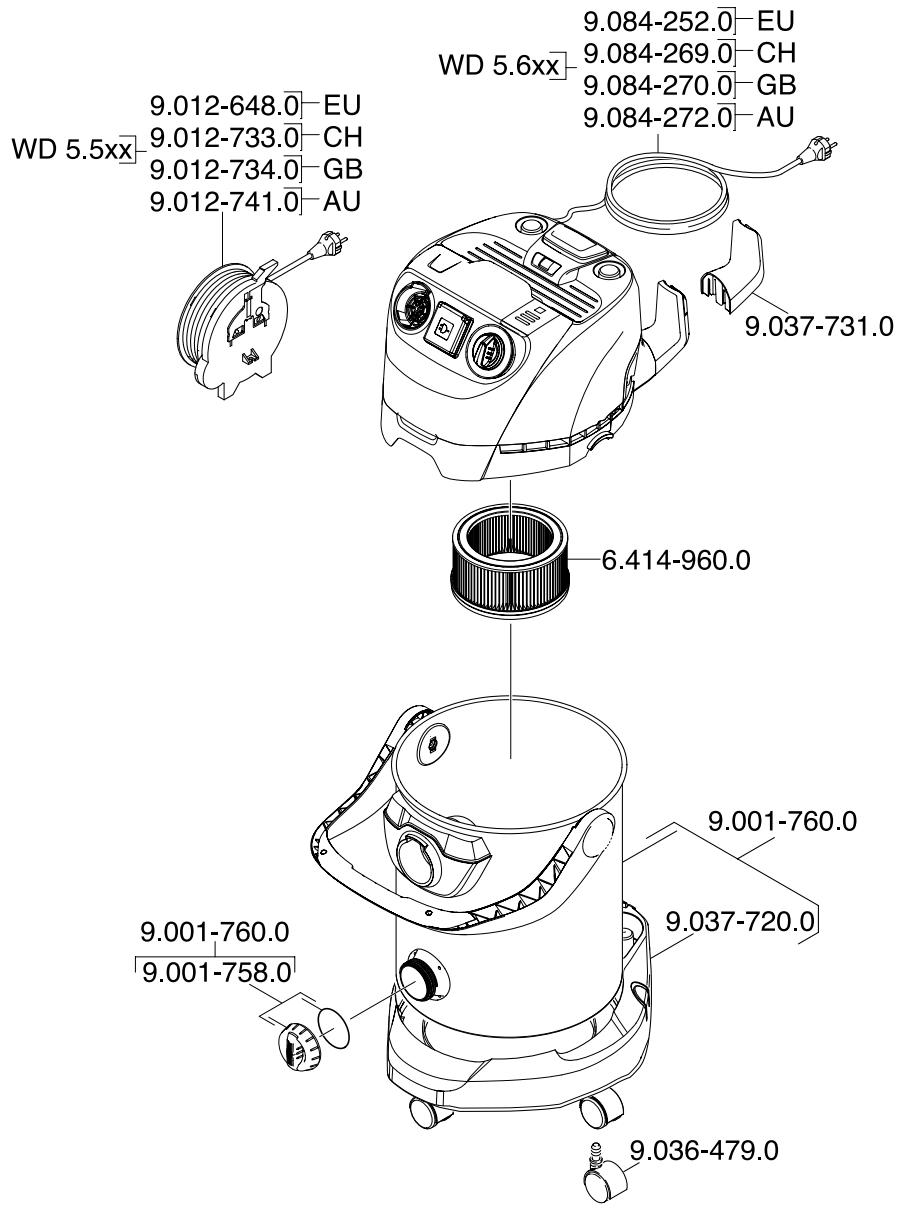

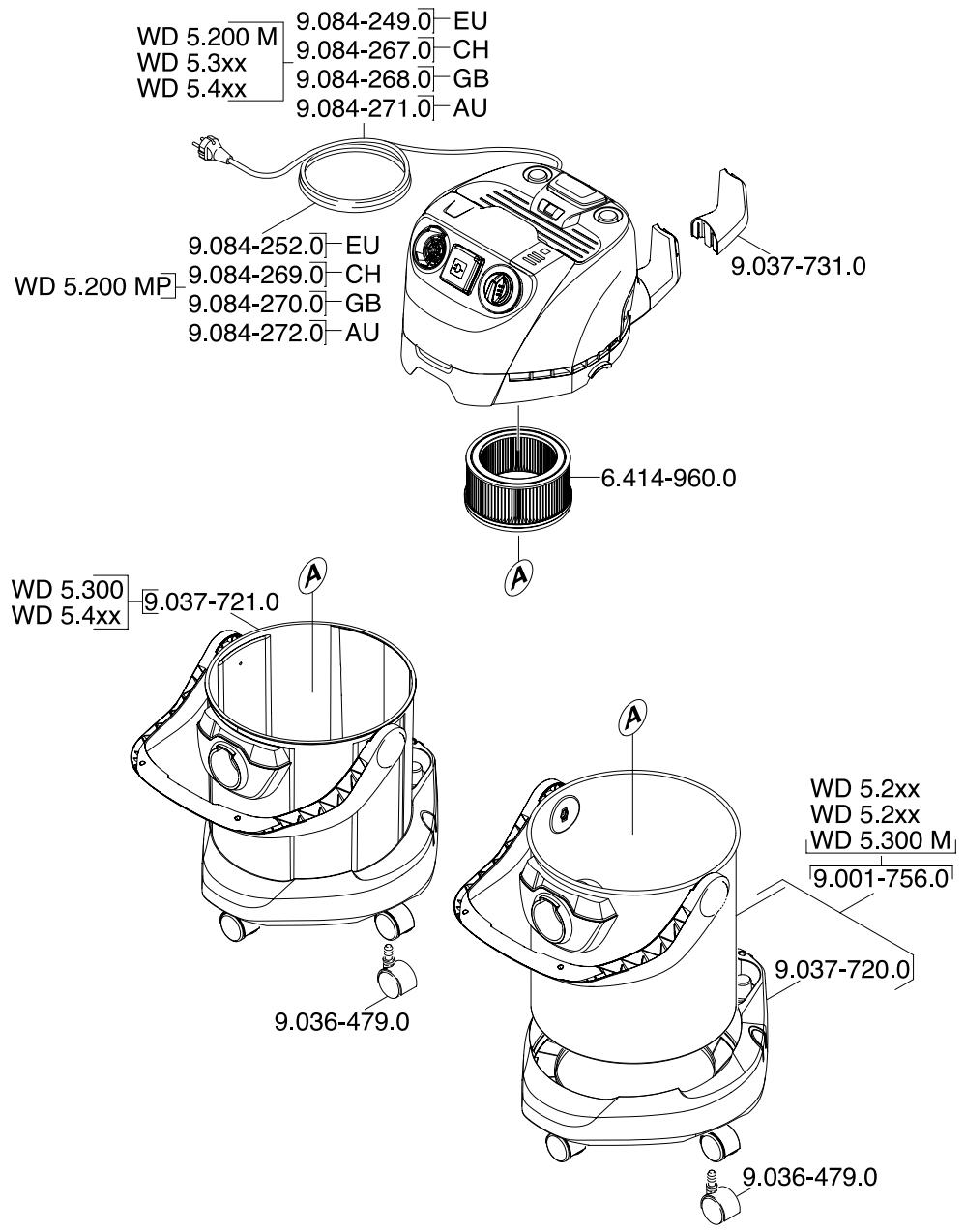

Commande de pièces détachées et d'accessoires spécifiques
Une sélection des pièces de rechange utilisées le plus se trouve à la fin du mode d'emploi.
Vous obtiendrez des pièces détachées et des accessoires chez votre revendeur ou auprès d'une filiale Karcher.
(Adresse au dos)
Caractéristiques techniques
Les caractéristiques techniques se trouvent sur les pages dépliantes. Ci-après l'explication des symboles qui y sont utilisés.
Tension
Puisissance P_nom
Puissance P_max
Puissance de raccordement max. de la prise
Protection du réseau (à action retardée)
Volume de la cuve
Arrivée d'eau avec poignée
Arrivée d'eau avec buse de sol
Cable d'alimentation
Niveau de pression acoustique (EN 60704-2-1)
Poids (sans accessoire)
Sous réserve de modifications techniques!
