FOB 481 M MIRROIR - Four électrique FAURE - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Four électrique
Capacité	Non précisé
Puissance	Non précisé
Nombre de fonctions	Non précisé
Type de cuisson	Chaleur tournante / statique
Programmateur	Non précisé
Affichage	Non précisé
Type de commande	Manuelle / électronique
Nettoyage	Non précisé
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Couleur	Non précisé
Consommation énergétique	Non précisé
Classe énergétique	Non précisé
Sécurité enfant	Non précisé
Accessoires inclus	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - FOB 481 M MIRROIR FAURE

Comment régler la température du FAURE FOB 481 M MIRROIR ?

Pour régler la température, tournez le bouton de thermostat situé à l'intérieur du réfrigérateur. Référez-vous au manuel d'utilisation pour les recommandations de température spécifiques.

Que faire si la lumière du réfrigérateur ne s'allume pas ?

Vérifiez si l'appareil est bien branché et si la prise fonctionne. Si le problème persiste, il se peut que l'ampoule soit grillée et nécessite un remplacement.

Comment dégivrer le FAURE FOB 481 M MIRROIR ?

Pour dégivrer l'appareil, débranchez-le et laissez la porte ouverte. Laissez la glace fondre naturellement. Ne jamais utiliser d'objets pointus pour gratter la glace.

Le réfrigérateur fait un bruit inhabituel, que faire ?

Vérifiez si l'appareil est de niveau et stable. Les bruits peuvent provenir de la circulation du gaz ou de la ventilation. Si le bruit persiste, contactez le service client.

Comment nettoyer l'intérieur du réfrigérateur ?

Utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Évitez les produits abrasifs qui pourraient rayer les surfaces.

Quel est le niveau sonore normal du FAURE FOB 481 M MIRROIR ?

Le niveau sonore normal se situe généralement entre 36 et 42 décibels. Si votre appareil dépasse ce seuil, vérifiez les réglages ou contactez le service après-vente.

Comment optimiser l'efficacité énergétique de mon réfrigérateur ?

Assurez-vous que les joints de porte sont en bon état, évitez de surcharger le réfrigérateur et ne laissez pas la porte ouverte trop longtemps.

Quelle est la durée de garantie du FAURE FOB 481 M MIRROIR ?

La garantie standard est de deux ans. Assurez-vous de conserver votre preuve d'achat pour toute réclamation.

Mon réfrigérateur ne refroidit pas, que dois-je vérifier ?

Vérifiez la température réglée, assurez-vous que le ventilateur fonctionne et que les grilles de ventilation ne sont pas obstruées. Si le problème persiste, contactez un technicien.

MODE D'EMPLOI FOB 481 M MIRROIR FAURE

Notice d'utilisation

Four électrique

Sommaire

Avertissements importants 6 Description de l'appareil 9 Conseils avant la première utilisation 10 Comment utiliser le four 11 Programmateur électronique 17 Accessoires du four 22 Conseils d'utilisation : le four 23 Guides des cuissons 25 Entretien et nettoyage 27 En cas d'anomalie de fonctionnement 30 Garantie/service-clientèle 36

Consignes de sécurité 31 Caractéristiques techniques 31 Raccordement électrique 32 Installation de l'appareil 34

Comment dire votre notice d'utilisation

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

Descriptions d'opérations

Conseils et recommandations

Informations sur l'environnement

Cet appareil est conforme aux Directives Communitaires CEE suivantes :

2006/95 (Basse Tension) 89/336 (Compatibilité Electromagnétique); - 93/68 (Directives Générales) et modifications successives.

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants. Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié. Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériels et corporels. Débranchez la prise de votre appareil (si elle existe) ou coupez le disjoncteur avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs et/ou non inflammables. Utilisez un chiffon ou une éponge humidifiée. Un nettoyage à l'eau ou à la vapeur risque de provoquer des infiltrations nuisibles au bon fonctionnement du produit et des dommages corporels. Si votre appareil est équipé d'un éclairage, il est obligatoire de débrancher la prise de votre appareil (si elle existe) ou coupez le disjoncteur avant de procéder au changement de l'éclairage (ampoule, néon, etc.) pour éviter tout choc électrique ou électrocution. Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil. Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait devenir un danger, par exemple : coupez le câble d'alimentation électrique au ras de l'appareil, cassez le dispositif de verrouillage et écrasez le raccordement gaz extérieur, s'ils existent. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Pendant et après le fonctionnement de l'appareil;

• Les côtés et la façade de l'appareil sont chauds,
• les récipients et leur contenu peuvent basculer,
• lorsque la porte du four est ouverte, les parois internes de porte et d'enceinte sont chaudes.

Veuillez tenir compte de ces informations et éloigner les enfants pendant et après l'utilisation de votre appareil pour éviter tout risque matériel et corporel.

Le non-respect de ces avertissements peut provoquer des dommages corporels et/ou matériels (incendie,...).

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous déclinons toute responsabilité en cas de dommages ou d'accident provoqués par l'appareil du fait du non-respect de ces avertissements.

L'appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Notre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.
• Avant la première utilisation de votre appareil, faites-le chauffer une fois à vide. Assurez-vous alors que la pièce soit suffisamment aérée : VMC (Ventilation Mécanique Contrôlée) en fonctionnement ou fenêtre ouverte.
• Ne stockez pas de produits d'entretien ou de produits inflammables dans ou à proximité de l'appareil.
• Si vous utilisez un appareil électrique à fil à proximité de votre four (par exemple un batteur électrique), assurez-vous que le câble d'alimentation de cet appareil ne risque pas de toucher une surface chaude du four qui serait susceptible de fondre ou ne risque pas d'être coincé dans la porte du four.
• Surveillez attentivement la cuisson dans l'huile ou la graisse ; les graisses surchauffées s'enflamment facilement.
• N'utilise pas de recipients instables ou déformés : ils pourraient se renverser et être la cause de dommages corporels.
• Mettez toujours la lèchefrite en place lors de l'utilisation du grill ou de la cuisson de la viande sur la grille pour recueillir les graisses.
• Versez un peu d'eau dans la lèchefrite pour éviter que celles-ci ne brûlent en dégageant une mauvaise odeur. Utilisez toujours des gants de cuisine pour sortir les plats du four.
• Ne tirez jamais votre appareil par la poignée de la porte du four.
• En plus du(des) accessoire(s) fourni(s) avec votre appareil, n'utilisez que des plats, des moules à gâteaux,... résistants à de hautes températures (suivez les instructions des fabricants).
• Sur la porte ouverte du four:
• ne posez pas de charge lourde,
• assurez-vous qu'un enfant ne puisse ni monter, ni s'asseoir.
• Pendant la cuisson, le four devient chaud. Veillez à ne pas toucher les éléments chauffants à l'intérieur du four. En enfournant ou en sortant vos plats du four, prenez la précaution de ne pas vous approcher du(des) élément(s) chauffant(s) et utilisez des gants thermiques de cuisine.
• Ne placez jamais de papier d'aluminium et tout autre ustensile, plat et accessoire directement en contact avec la sole, la chaleur accumulée pourrait entraîner une détérioration de l'émail et de l'appareil.
• N'employez jamais la lèchefrite comme plat à rôtir. Pour éviter d'endommager les commandes de votre appareil, ne laissiez pas la porte ouverte lorsqu'il est en fonctionnement ou encore chaud. Au moment de l'ouverture de la porte du four, k

durant la phase de cuisson au à la fin de cette dernière, faire attention à la bouffée d'air chaud qui sort du four.

• À priori, utilisation du four, assurez-vous que toutes les manettes se trouvent sur la position "arrêt".
• Éloignez les jeunes enfants de l'appareil pendant son fonctionnement. Vous éviterez ainsi qu'ils se brûlent en touchant la façade chaude de votre appareil. Assurez-vous que les enfants ne manipulent pas les commandes de l'appareil.
• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.
• Avant de procéder au nettoyage de votre appareil, vérifie qu'aucun élément n'est sous tension (toutes les commandes doivent se trouver sur la position "arrêt") et que les parois soient suffisamment refroidies. Pour obtenir de bons résultats culinaires et d'utilisation, veillez à ce que votre appareil soit tout à fait propre ; lors de la cuisson de certaines préparations, les projections grassesuses peuvent dégager des odeurs désagréables.
• Nettoyez votre appareil après chaque utilisation afin de garantir un fonctionnement correct.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).
• Avant tout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché et complètement refroidi.
• N'utilisez pas de produits abrasifs ou d'objets tranchants ou pointus pour nettoyer les verres de la porte du four, vous risquez de rayer la surface du verre. De ce fait, le verre pourrait ainsi, sous l'effet de variations de températures, se briser en éclats, s'il a été précédément fragilisé.
• N'utilisez que les accessoires livrés avec l'appareil.
• Évitez absolument d'utiliser le four à l'arrêt comme espace de rangement pour aliments ou récipients : en cas de mise en marche involontaire, ce comportement pourrait être à l'origine de dommages et d'accidents.

Installation

• Les opérations d'installation et de branchement doivent être effectuées par un personnel dûment qualifié et suivant les normes en vigueur. Toute modification de l'installation électrique de votre maison qui s'avérait être nécessaire pour l'installation de l'appareil ne devra être effectuée que par un personnel dûment qualifié.
• Les réparations ne doivent être effectuées que par un service après-vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
• Débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil si celui-ci présente une quelconque anomalie.
• Avant toute intervention, assurez-vous que l'appareil est débranché du réseau d'alimentation électrique.
• Après avoir retiré l'appareil de son emballage, assurez-vous que le produit n'est pas endommagé et que le cordon d'alimentation électrique est en parfait état. Dans le cas contraire, adressez-vous au revendeur avant de mettre l'appareil en service.
• Il est dangereux de modifier ou d'essayer de modifier vous-même les caractéristiques de cet appareil. Le constructeur décline toute responsabilité en cas d'inobservation de la réglementation en matière de protection contre les accidents.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimales. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.

En cas d'intervention sur l'appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

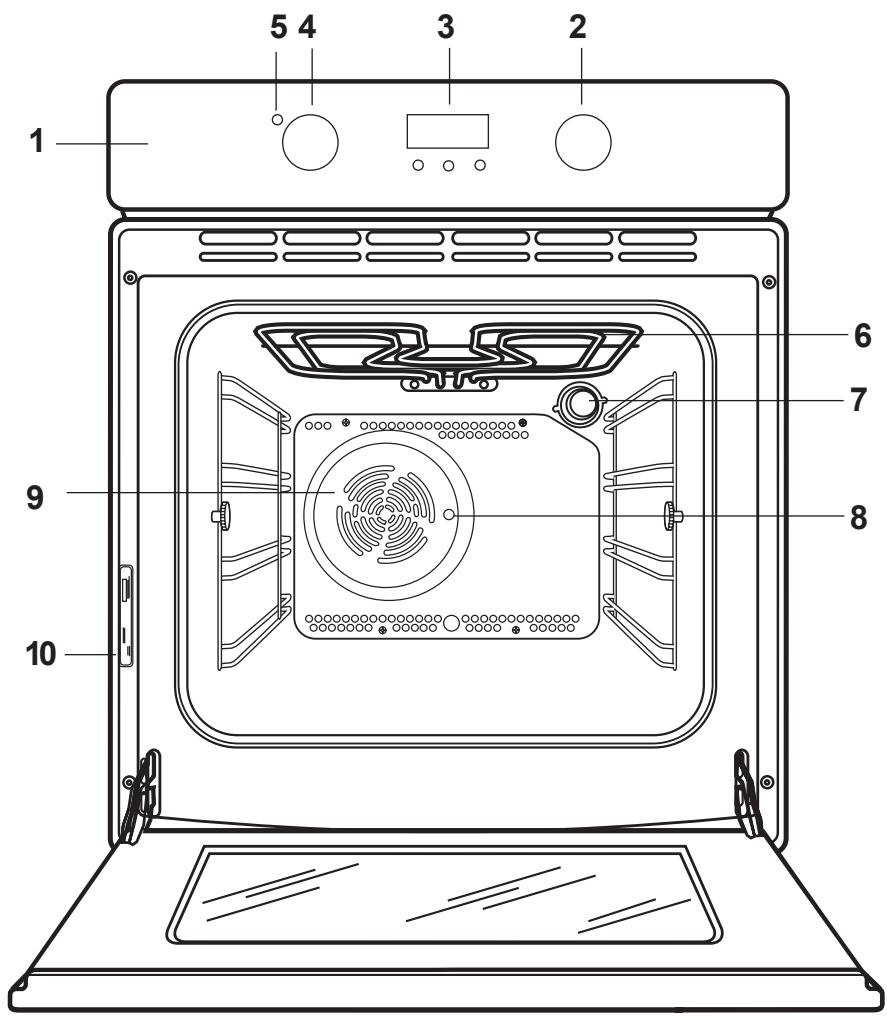

Description de l'appareil

1. Bandeau de commande
2. Commande du sélecteur
3. Programmateur électronique
4. Commande du thermostat
5. Voyant "thermostat"
6. Grill
7. Eclairage du four
8. Orifice d'entraînement de la broche
9. Turbine de ventilation
10. Plaque signalétique

Premier nettoyage

Enlevez les accessoires et lavez-les à l'eau savonnée en prenant soin de bien les rincer et les essuyer.

Première utilisation

Avant la première utilisation de votre four, faites-le chauffer une fois à vide afin d'éliminer l'odeur de calorifuge et les graisses de protection utilisées lors de la fabrication.

Assurez-vous alors que la pièce soit suffisamment aérée (Ventilation Mécanique Contrôlée) en fonctionnement ou fenêtre ouverte.

Comment procéder

1. Enlevez tous les accessoires du four.
2. Retirez les étiquettes publicitaires et les autocollants (sauf la plaque signalétique) qui pourrait se couvrir sur la façade de votre appareil.
3. faites chauffer le four en positionnant la commande de four sur le repère "Cuisson par chaleur tournante" et la commande thermostat sur le repère pendant 30 minutes, afin d'éliminer l'odeur provenant du calorifuge.

Cette procédure doit être répétée avec la fonction gril pendant 5 - 10 minutes environ.

Pendant cette opération, votre appareil fume. Aérez convenablement la pièce pour limiter les odeurs et le dégagement de fumée.

Toutes les cuissons doivent être faites avec la porte du four fermée.

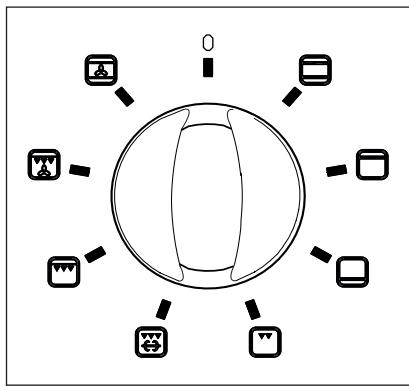

Le choix du mode de cuisson s'effectue à l'aide de la commande four.

En faisant coïncider le symbole de la manette avec le repère situé sur le bandeau de commande, vous obtiendrez :

0 Position arrêt

Pâtisseries Poissons Cuisson traditionnelle

Maintien au chaud Cuisson par l'élément chauffant supérieur (voute)

Flan Tartes Cuisson par l'élément chauffant inférieur (sole)

Gratins Gril traditionnel (gril simple)

Gratins Tournebroche Gril et tournebroche

Grillades Minces Gril traditionnel (gril double)

Grillades Épaisses Gril Ventilée

Cuissons Groupe Cuisson par chaleur tournante

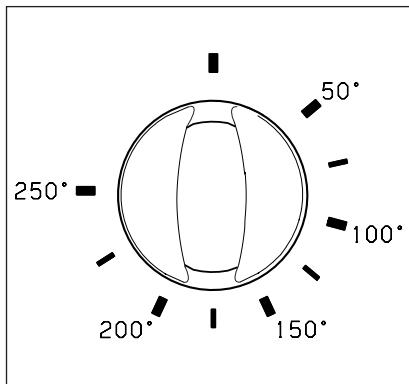

Le thermostat

Le réglage de la température, entre repère 50°C et repère, s'effectue en tournant la manette du thermostat dans le sens des aiguilles d'une montre.

Le voyant "thermostat" qui s'allume sur le bandeau de commande indique que le four est en train de chauffer. Lorsque la température du four atteint la valeur sélectionnée à l'aide du thermostat, le voyant s'éteint.

Le ventilateur de refroidissement

Le ventilateur sert à refroidir le bandeau de commandes, les manettes, la poignée de la porte du four.

Afin d’éviter tout danger de surchauffe, une fois le four éteint, le ventilateur fonctionnera jusqu’à ce que la température atteigne des valeurs normales.

Il est normal que vous l'entendiez encore quelques instants après l'arrêt total de votre four.

Thermostat de sécurité

Il coupe l'alimentation de toutes les résistances du four en cas de surchauffage imputable à un usage incorrect de l'appareil ou à la panne de certains composants. L'enclenchement du thermostat

L'état a lieu automatiquement dès que la température dans le four a baissé. Si le déclenchement du thermostat est à attribuer à la panne d'un composant, il faudra faire appel au service après-vente du magasin vendeur.

Toutes les cuissons doivent être faites avec la porte du four fermée.

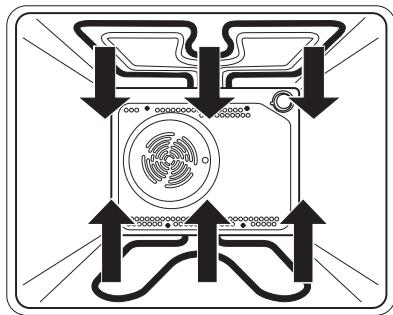

La cuisson se fait par convection naturelle : l'air chaud circule dans le four selon le principe des courants ascendants et descendants. Elle convient à toutes les cuissons.

Le préchauffage du four est nécessaire (10 minutes environ).

Comment procéder ?

Pour les pâtisseries, les gratins, les terrines,...

1. Préchauffez le four en plaçant le sélecteur du four sur la position et le thermostat sur le repère choisi pour la cuisson (consultez le guide des cuissons).
2. Enfournez votre plat.

Toutes les cuissons doivent être faites avec la porte du four fermée.

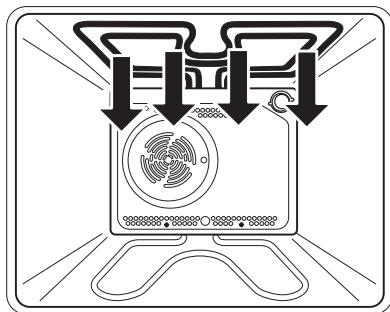

La cuisson se fait par rayonnement. Seul l'élément chauffant supérieur fonctionne. Cette position de thermostat convient pour le réchauffage de vos plats préparés à l'avance.

Le préchauffage du four n'est pas nécessaire.

Comment procéder ?

1. Enfournez votre plat au gradin 3.
2. Positionnez le sélecteur sur la position
3. Positionnez le thermostat sur la température désirée.

Toutes les cuissons doivent être faites avec la porte du four fermée.

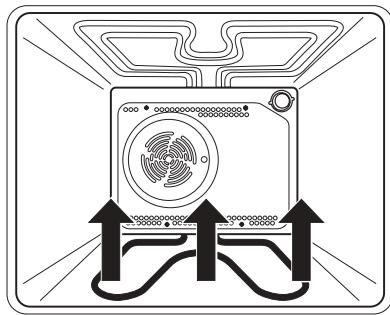

La cuisson se fait par l'élément chauffant inférieur. Cette position de thermostat convient particulièrement pour la cuisson des pizzas, des flans et des tartes confectionnées avec des fruits.

Le préchauffage du four est nécessaire.

1. Préchauffez le four 10 minutes environ en plaçant le sélecteur du four sur la position et réglez le thermostat sur la position 250.
2. Enfoncez votre plat et réglez le thermostat sur la température désirée.

Toutes les cuissons doivent être faites avec la porte du four fermée.

Le préchauffage du four est nécessaire (10 minutes environ).

Comment procéder ?

1. Positionnez le sélecteur sur la position et le thermostat sur la position.
2. Placez le plat sur la grille support et glissez l'ensemble au gradin 3 ou 4.
3. Laissez le mets exposé quelques minutes au rayonnement du grill.

Plus la préparation sera proche de l'élément rayonnant, plus le "grattinage" sera rapide.

Comment procéder ?

1. Préparez la pièce à griller.
2. Placez-la directement sur la grille support de plast.
3. Positionnez le sélecteur sur la position et le thermostat sur la position

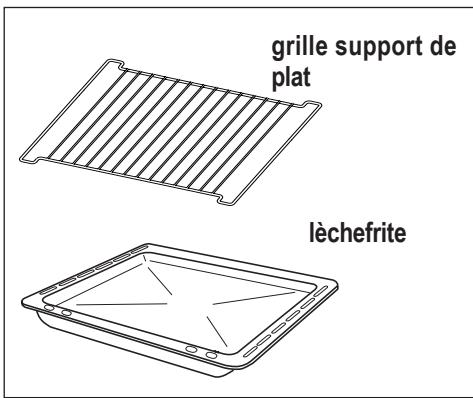

1. Glissez la lèchefrite au gradin 1. Versez un peu d'eau dans la lèchefrite.
2. Glissez la grille support de plat au gradin 3 ou 4 suivant l'épaisseur de la pièce à griller.
3. Préférez le gradin 4 pour les pièces à griller minces (toasts, côtes de porc, saucisses, petits poissons...).
4. Préférez le gradin 3 pour les pièces à griller épaisses (côte de boeuf, gros poissons, morceaux de poulet).
5. Lorsque la première face est dorée, retournez la pièce sans la piquer pour éviter de lui faire perdre son jus.
6. Faites griller la deuxième face.
7. Salez en fin de cuisson.

Le temps de cuisson doit être déterminé par l'épaisseur de la pièce à griller et non par son poids.

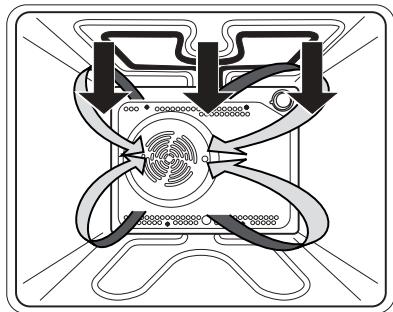

Le grill ventilé

Toutes les cuissons doivent être faites avec la porte du four fermée.

Comment procéder ?

1) Positionnez le sélecteur sur la position et le thermostat sur la température désirée. Ne positionnez pas le thermostat sur une position supérieure à 200°C. 2) Placez le plat sur la grille support et glissez l'ensemble au gradin 3 ou 4.

La cuisson avec grillade ventilée correspond au fonctionnement alterné du gril et du ventilateur (réchauffage à convection).

Ce type de cuisson permet à la chaleur de pénétrer graduellement à l'intérieur de la nourriture sans exposer la surface de celle-ci pendant un temps trop long à l'action directe du gril.

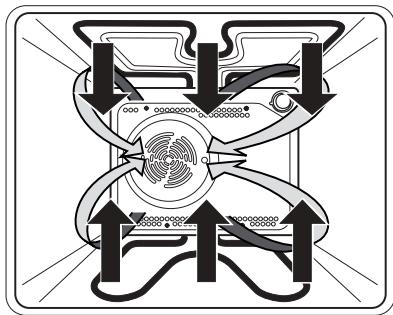

Toutes les cuissons doivent être faites avec la porte du four fermée.

Dans ce mode de cuisson, la circulation de l'air chaud à l'intérieur du four est assurée par un ventilateur. Vous pourrez ainsi cuire plusieurs plats en même temps, que vous disposerez sur différents niveaux.

Comment procéder ?

1. Enfournez votre plat au gradin 2. Si vous désirez cuire deux plats en même temps, nous vous conseillons d'utiliser le premier et le troisième gradin en partant du bas.
2. Positionnez le sélecteur sur la position
3. Positionnez le thermostat sur la température désirée.

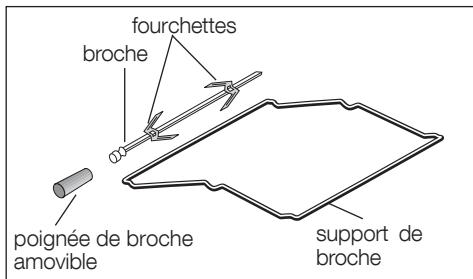

Les cissons au tournebroche

Toutes les cuissons au tournebroche doivent être faites avec la porte du four fermée.

La broche et son support sont très chauds après la cuisson. Utilisez des gants thermiques de cuisine.

Les parties accessibles de la cuisinière peuvent être chaudes lors de l'utilisation du tournebroche. Éloignez les jeunes enfants.

Comment procéder?

1. Vissez la poignée amovible sur la broche.
2. Enfilez une fourchette sur la broche puis la pierce à rôtir en veillant à ce qu'elle soit bien centrée.
3. Enfilez ensuite la seconde fourchette.
4. Bloquez les fourchettes à l'aide des vis.
5. Posez la broche sur le support et glissez l'ensemble au gradin 2.
6. Engagez l'extrémité de la broche dans le carré d'entraînement du moteur (orifice sur la paroi de fond du four).
7. Dévissez la poignée de la broche.
8. Positionnez la lèchefrite au gradin 1. Versez toujours un peu d'eau dans la lèchefrite.
9. Mettez la commande four sur la position et positionnez le thermostat sur la température désirée.
10. Vérifiez que la broche tourne.

Pour trier la pièce :

1. Mettez le sélecteur sur la position "arrêt" (0).
2. Mettez la commande de thermostat sur le repère "■".
3. Vissez la poignée amovible de broche.
4. Sortez la broche du four.

Programmateur électronique

Le four fonctionne seulement si l'heure courante a été réglée. En outre, le four peut être utilisé manuellement, c'est-à-dire sans aucune programmation.

Réglage de l'heure courante

À l'instant où l'appareil est raccordé au réseau d'alimentation électrique, ou en cas de panne de courant, le voyant "mise à l'heure" clignote, indiquant ainsi la nécessité d'une mise au point.

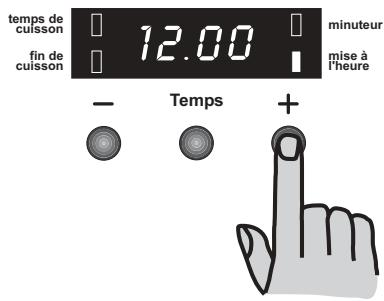

Pour régler l'heure:

1. Pressez la touche + ou
2. Lorsque l'heure exacte apparait sur le cadran, attendez 5 secondes : le voyant "mise à l'heure" s'éteint et le cadran affiche l'heure courante.

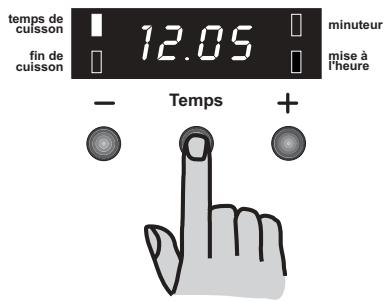

Pour modifier l'heure:

1. pressez la touche "Temps" plusieurs fois pour sélectionner la fonction "mise à l'heure". Le
2. Touche "Temps": pour désigner une fonction
3. Touche "
4. Touche “+”
5. Cadran
6. Voyant indiquant la fonction "temps de cuisson"
7. Voyant indiquant la fonction "fin de cuisson"
8. Voyant indiquant la fonction "minuteur"
9. Voyant indiquant la fonction "mise à l'heure"

En l'absence de courant électrique, les données entrées dans la mémoire du programmeur sont supprimées et devront être de nouveau entrées au rétablissement du courant électrique.

Fonction "temps de cuisson

Il est possible de commencer immédiatement la cuisson et de programmer automatiquement la durée. Après avoir enfourné les plats à cuire, sélectionnez la fonction de cuisson désirée et la température. Puis, pressez la touche "Temps" plusieurs fois pour sélectionner la fonction "temps de cuisson". Le voyant correspondant clignote. Ensuite, procédez en suivant les instructions suivantes:

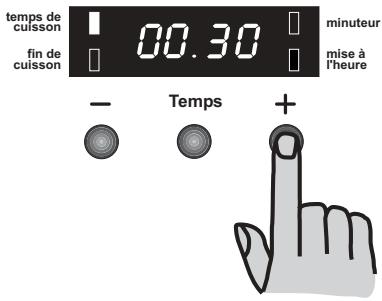

Pour régler le temps de cuisson:

1. Presse la touche + ou -.
2. Lorsque le temps désiré apparait sur le cadran, attendez 5 secondes : le voyant "temps de cuisson" (5) s'éclaire et le cadran affiche l'heure courante.
3. Lorsque le temps réglé s'est écoulé, le programmeur arrête automatiquement le fonctionnement du four, le voyant "temps de cuisson" clignote et une sonnerie se déclenche. Ramenez la manette du sélecteur et celle du thermostat sur la position "arrêt". Pour interrompre le signal sonore, appuyez sur n'importe quelle touche. Attention! Quand vous accomplissez cette opération, le four s'allume de nouveau. Cependant, souvenez-vous de ramener toujours la manette du sélecteur et celle du thermostat sur la position "arrêt" à la fin de la cuisson.

Pour effacer le temps de cuisson:

1. Pressez la touche "Temps" plusieurs fois pour sélectionner la fonction "temps de cuisson". Le voyant correspondant clignote et le cadran affiche le temps de cuisson restant.
2. Pressez la touche "Temps" jusqu'à ce que le cadran affiche les chiffres "0:00". Après 5 secondes le voyant s'éteint et le cadran affiche l'heure courante.

Fonction "fin de cuisson

Il est possible de commencer immédiatement la cuisson et de programmer automatiquement la fin de la cuisson. Après avoir enfourné les plats à cuire, sélectionnez la fonction de cuisson désirée et la température. Puis, pressez la touche "Temps" plusieurs fois pour sélectionner la fonction "fin de cuisson". Le voyant correspondant clignote.

Ensuite, procédez en suivant les instructions suivantes:

Pour régler la fin de cuisson:

1. Pressez la touche + ou —
2. Lorsque l'heure désirée pour la fin de cuisson apparait sur le cadran, attendez 5 secondes : le voyant "fin de cuisson" s'éclaire et le cadran affiche l'heure courante.
3. Lorsque le temps réglé s'est écoulé, le programmeur arrête automatiquement le fonctionnement du four, le voyant "fin de cuisson" clignote et une sonnerie se déclenche. Ramenez la manette du sélecteur et celle du thermostat sur la position "arrêt". Pour interrompre le signal sonore, appuyez sur n'importe quelle touche. Attention! Quand vous accomplissez cette opération, le four s'allume de nouveau. Cependant, souvenez-vous de ramener toujours la manette du sélecteur et celle du thermostat sur la position "arrêt" à la fin de la cuisson.

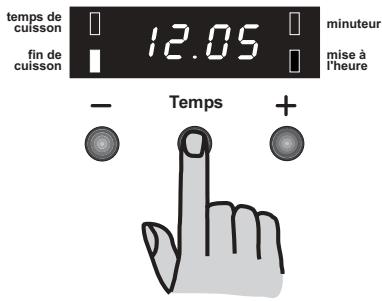

Pour effacer la fin de cuisson:

1. Pressez la touche "Temps" plusieurs fois pour sélectionner la fonction "fin de cuisson". Le voyant correspondant clignote et le cadran affiche l'heure de fin de cuisson programmée.
2. Pressez la touche "Temps" jusqu'à ce que le cadran affiche l'heure courante. Le programmeur émet un "bip" et le voyant s'éteint.

Les fonctions "temps de cuisson" et "fin de cuisson" peuvent être utilisées en même temps pour allumer et arrêter automatiquement le four.

1. Avec la fonction "temps de cuisson" (suivez les instructions fournies au chapitre correspondant) réglez le temps de cuisson. Ensuite, pressez la touche "sélection" : le cadran affiche le temps programmé.
2. Avec la fonction "fin de cuisson" (suivez les instructions fournies au chapitre correspondant) sélectionnez l'heure de la fin de cuisson.

Les voyants correspondants s'éclairent et le cadran affiche l'heure courante. Le four s'allume et s'arrête automatiquement selon les durées programmées.

Fonction "minuteur

Grâce à cette fonction, une sonnerie se déclenche lorsque le temps réglé s'est écoulé. Attention: le minuteur N'INTERROMPT PAS LA CUISSON à la fin du temps réglé.

Pour régler le minuteur:

1. pressez la touche "Temps" plusieurs fois pour sélectionner la fonction "minuteur". Le voyant correspondant clignote.
2. Ensuite, pressez la touche + ou - pour régler le temps désiré (maximum: 2 heures et 30 minutes).
3. Lorsque l'heure désirée apparait sur le cadran, attendez 5 secondes : le voyant "minuteur" s'éclaire.
4. Lorsque le temps réglé s'est écoulé, le voyant clignote et une sonnerie se déclenche. Pour interrompre le signal sonore, appuyez sur n'importe quelle touche.

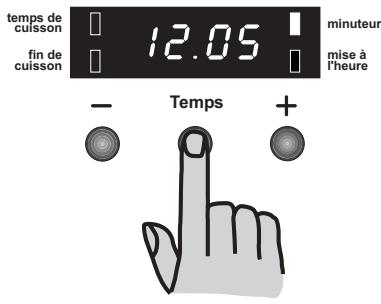

Pour effacer le minuteur:

1. Pressez la touche "Temps" plusieurs fois pour sélectionner la fonction "minuteur". Le voyant correspondant clignote et le cadran affiche le temps restant.
2. Pressez la touche "Temps" jusqu'à ce que le cadran

Le cadran affiche les chiffres "0:00". Après 5 secondes le voyant s'éteint et le cadran affiche l'heure courante.

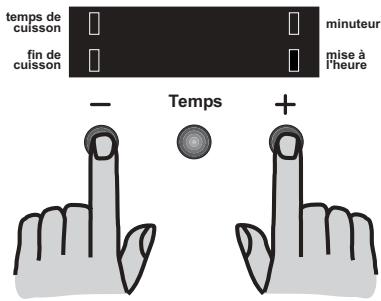

Comment éteindre le cadran

1. Pressez les touches + et - en même temps et gardez la pression sur les touches pendant 5 secondes. Le cadran s'éteindra.
2. Pour allumer le cadran, appuyez sur n'importe quelle touche.

Le cadran peut être éteint seulement si aucune fonction n'a été programmée.

Accessoires du four

En plus des accessoires fournis avec votre appareil, nous vous conseillons de n'utiliser que des plats et des moules à gâteaux résistants à de hautes températures (suivez les instructions des fabricants).

VotreFour estéquipé de:

2 grilles support de plat

1 lèchefterite

Les préparations posées sur la grille de support de plat ne doivent pas excéder 7 à 8 kilogrammes.

La grille support de plat

Elle peut déposer les plats (rôties, gratins, les moules à pâtisserie, etc...) ainsi que les grillades. Notre plat doit être centré sur la grille.

Si vous cuisez les aliments directement sur la grille, glissez la lèchefrite au gradin 1. Versez toujours un peu d'eau dans la lèchefrite.

La léchefrite

Elle est utilisée pour recueillir le jus des grillades.

Glissez la écritoire.

Elle n'est pas prévue pour être utilisée comme plat de cuisson.

Lorsque vous n'utilisez pas la l'échelle, veillez à la retirer du four.

Le tournebroche

Il est composé de :

1 broche 1 poignée de broche amovible 2 fourchettes 1 support de broche

Toutes les cuissons doivent être faites avec la porte du four fermée.

Ce four est équipé d'un système exclusif de cuisson qui crée une circulation naturelle d'air et la récupération continue des vapeurs de cuisson. Cet avantage permet de cuisiner dans un milieu constamment humide en maintenant les aliments tendres à l'intérieur et croustillants à l'extérieur. De plus, les temps de cuisson et les consommations d'énergie sont extrêmement réduits. La vapeur s'est créée durant la cuisson sort au moment de l'ouverture de la porte. Ce phénomène est absolument naturel.

Au moment de l'ouverture de la porte du four, durant la phase de cuisson ou à la fin de cette dernière, faites attention à la bouffée d'air chaud qui sort du four.

La formation éventuelle de condensation sur la vitre de la porte, sur les parois et sur le fond du four ne compromet pas le fonctionnement de l'appareil. Nous vous conseillons d'essuyer la condensation à la fin de la cuisson. Pour réduire la condensation, assurez-vous que le four soit chauffé avant de placer la nourriture dans la cavité du four. Un court préchauffage (à peu près 10 minutes) sera nécessaire avant toutes les cuissons.

Le préchauffage se fait sur le réglage de température choisi pour la cuisson:

• 8 minutes environ pour les positions 50 à 150
• 15 minutes environ pour les positions 175 à 250

Le réchauffage et la décongélation de plats préparés à l'avance s'effectuent en position cuisson traditionnelle.

Nos conseils

Ne placez jamais de papier aluminium (ou tout autre ustensile, plat et accessoire) directement en contact avec la sole du four. Cela pourrait entraîner une surchauffe qui affecterait la cuisson de vos mets et la chaleur accumulée pourrait entraîner une détérioration de l'émail et de l'appareil. Placez toujours les plats, poêles résistantes à la chaleur et feuilles d'aluminium sur la grille de votre four, en hauteur.

Faites toujours attention, lorsque vous insérez ou sortez la grille et la l'écherrite, de ne pas abimer les surfaces émaillées à l'intérieur du four.

Pour préserver la propriété de votre four, une feuille d'aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement. Afin de permettre une bonne circulation d'air, cette feuille ne doit pas couvrir la totalité de la surface de la grille. - Piquez la peau des volailles et saucisses à l'aide d'une fourchette avant la cuisson. Vous éviterez ainsi le gonflement et l'éclatement de la peau. Laissez le moins de barde possible autour de vos rôts pour réduire les projections et obtenir un mets moins riche en graissé.

Choix des récipients

L'épaisseur, la conductibilité, la couleur des récipients influencent les résultats culinaires. - Pendant la cuisson, certaines préparations augmentent de volume, en conséquence, CHOISSEZ VOUS RÉCIPIENTS DE MANIÈRE à ce que la préparation crue aise le tiers supérieur du moule libre. Pour prévenir les projections grasses trop importantes, utilisez pour la cuisson des roitis et des volailles, des plats à bords hauts et des cocottes en verre à feu munies de leur couvercle dont les dimensions sont proportionnées à la pièce à cuire.

• Réservez les plats en verre à feu pour vos gratins et vos soufflés.

Influence des récipients sur les résultats de cuisson au four

Sachez que :

À l'aluminium, les plats en terre cuite, la terre à feu, diminuent la coloration dessous et réservent l'humidité des aliments. Nous vous les conseillons pour les pâtisseries moelleuses, la cuisson des gratins, des rôts. B La fonte émaillée, le fer étamé, le verre et la porcelaine à feu, les récipients avec intérieur anti-adhésif et extérieur coloré, augmentent la coloration dessous et favorisent le dessèchement des aliments. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorées dessous que dessus.

Vous constatéz	Que faire?
Dessous trop pâle pas(assez cuit ou dessus trop foncé	prénez un moule du type B
	ou descendez le moule d'un niveau
Dessous trop foncé, trop cuit ou dessus trop clair	prénez un moule du type A
	ou remontez le moule d'un niveau

Guide des cuissons

Préparations	Cuisson traditionnelle		Cuisson à chaleur tournante		Temps de cuisson en minutes	NOTES
	41	Repère thermostat	41	Repère thermostat
GATEAUX
Pétris / levés	2	170	2	160	45-60	Dans un moule à gateau sur grille
Pate à sablés	2	170	2(1et3)*	160	20-30	Dans un moule à cake sur grille
Gateau au fromage blanc	1	175	2	165	60-80	Dans un moule à gateau sur grille
Gateau aux pommex	1	170	2(1et3)*	160	90-120	Dans un moule à gateau sur grille
Strudel	2	180	2	160	60-80	Sur plaque à patisserie
Tarte à la confiture	2	190	2(1et3)*	180	40-45	Tourière sur grille
Cake aux fruits	2	170	2	150	60-70	Dans un moule à gateaux
Gateau de Savoie	1	170	2	170	35-45	Dans un moule à gateau sur grille
Christmas cake	1	150	2	150	120-150	Dans un moule à gateau sur grille
Biscuit rolle	3	190	3	170	15-25	Sur plaque à patisserie
PATISSERIE
Petits gateaux	2	170	2(1et3)*	160	25-35	Sur plaque à patisserie
Sablés	3	160	3(1et3)*	150	15-30	Sur plaque à patisserie
Meringues	2	135	2	150	60-90	Sur plaque à patisserie
Buns (Brioche)	2	200	2	190	10-15	Sur plaque à patisserie
Petits choux (bignè)	2	210	2(1et3)*	170	25-35	Sur plaque à patisserie
PAIN ET PIZZA
Pain blac	1	195	2	185	60-70	2 pains sur plaque à patisserie
Pain de seigle	1	190	1	180	30-45	Moule à pain sur grille
Petits pains	2	200	2	175	25-40	6-8 pains sur plaque à patisserie
Pizza	2	200	2	200	20-30	Sur plaque
Pizza	/	/	1et3	200	25-35	Tourière sur grille
FLANS
Soufflé	2	180	2(1et3)*	170	30-40	6 mousse à soufflé sur grille
Flan de légumes	2	200	2(1et3)*	175	45-60	Dans un plat en terre sur grille
Quiche	1	210	1	190	30-40	Tourière sur grille
Lasagnes	2	200	2	200	25-35	Dans un plat en terre à feu sur grille
Cannelloni	2	200	2	200	25-35	Dans un plat en terre à feu sur grille
VIANDES
Boeuf	2	190	2	175	50-70	Sur grille et léchefrite
Porc	2	180	2	175	120-150	Sur grille et léchefrite
Veau	2	190	2	175	90-120	Sur grille et léchefrite
Roast-beef:
saignant	2	210	2	200	25-30	Sur grille et léchefrite
à point	2	210	2	200	30-40	Sur grille et léchefrite
bien cuit	2	210	2	200	35-45	Sur grille et léchefrite
Epaule de porc	2	180	2	170	120-150	Avec la couenne-sur léchefrite
Jarret de porc	2	180	2	160	100-120	2 pieces sur léchefrite
Agneau	2	190	2	175	110-130	Gigot sur léchefrite
Poulet	2	190	2	200	70-85	Entière sur léchefrite
Dinde	1	180	1	160	210-240	Entière sur léchefrite
Canard	2	175	2	220	120-150	Entière sur léchefrite
Oie	1	175	1	160	150-200	Entière sur léchefrite
Lapin	2	190	2	175	60-80	Ragout-plat en terre sur grille
VIANDES
Lévre	2	190	2	175	150-200	Ragout-plat en terre sur grille
Faisan	2	190	2	175	90-120	Entière-plat en terre sur grille
POISSONS
Truite/Dorade	2	190	2(1et3)*	175	40-55	3-4 poissons-plat en verre à feu
Thon/Saumon	2	190	2(1et3)*	175	35-60	4-6 fillets- plat en verre à feu

Si vous souhaitez faire cuire plusieurs plats en même temps, il est conseillé de les placer aux hauteurs indiquées entre parenthèses. Pour améliorer le brunissage pendant la cuisson en plusieurs niveaux en même temps, nous vous conseillons de inverser le niveau de votre plat pendant les dernières 10-15 minutes.

Les temps de cuisson indiqués ne comprennent pas le préchauffage. Un court préchauffage (à peu près 10 minutes) est nécessaire avant toutes les cuissons.

La cuisson au grill -

ALIMENTS	Quantité		Gril		Temps de cuisson en minutes
	Morceaux	Gr.	34Niveau1	Repère thermostat	Dessus	Dessous
Filet	4	800	3	250	12 ~ 15	12 ~ 14
Beefsteaks	4	600	3	250	10 ~ 12	6 ~ 8
Saucisses	8	—	3	250	12 ~ 15	10 ~ 12
Côtes de porc	4	600	3	250	12 ~ 16	12 ~ 14
Poulet (coupé en deux)	2	1000	2	250	30 ~ 35	25 ~ 30
Brochettes	4	—	3	250	10 ~ 15	10 ~ 12
Poulet (Blancs)	4	400	3	250	12 ~ 15	12 ~ 14
Hamburger	6	600	2	250	10 ~ 15	8 ~ 10
Poisson (Filets)	4	400	3	250	12 ~ 14	10 ~ 12
Sandwiches	4-6	—	3	250	3 ~ 7	—
Toast	4-6	—	3	250	2~4	2 ~ 3

La cuisson au tournebroche

Préparations	Niveau	Repère thermostat	Quantité Gr.	Temps de cuisson en minutes
Poulet	2	200	1000	50/60
Rotis	2	200	800	50/60

La cuisson au turbo gril

Préparations	Quantité Gr.	Repère thermostat	Niveau	Temps de cuisson en minutes
				Dessus	Dessous
Roulé de dinde	1000	200	3	20~30	30~40
Poulet (coupé en deux)	1000	200	2	20~30	25~30
CuisSES de poulet	/	200	2	15~18	15~20
Caille	500	200	2	20~25	25~30
Gratin de lé gumes	/	200	3	/	20~25
Coquilles St. Jacques	/	200	3	/	15~20
Maquereau	/	200	3	10~15	15~20
Tranches de poisson	800	200	2	45~60

Les températures du four ne sont représentées qu'à titre indicatif. Il pourra s'avérer nécessaire d'augmenter ou de baisser les températures en fonction des goûts et besoins individuels.

L'importance du volume des préparations à cuire et la grande variété des matériaux constituent les membres de cuisson et les moules à pâtisserie peuvent vous amener à modifier les indications données dans les guides de cuisson. Seule votre expérience vous permettra de trouver le réglage convenant à vos habitudes culinaires.

Entretien et nettoyage

Avant chaque opération de nettoyage, débranche l'appareil de l'alimentation. N'utilise jamais d'appareils à vapeur ou à haute pression pour nettoyer le four.

Bandeau de commandes et manettes

Utilisez une éponge humide additionnée d'eau savonneuse. Rincez et séchez soigneusement.

Nettoyage des accessoires de four

Lavez-les à l'eau savonneuse en prenant soin de bien les rincer et de les essuyer.

Principe

Les parois de votre four (sauf la sole) sont recouvertes d'un émail spécial, poreux. Vous le reconnaîtrez par son aspect mat et rugueux au toucher. Il absorbe et détruit les projections grasses sous l'action de la chaleur.

Entretien

Lors des cuissons provoquant beaucoup de projections grasses (volailles, grillades,...), la durée ou la température ne sont pas toujours suffisantes pour éliminer toutes les graisses. Dans ce cas, à la suite de la cuisson, placez la commande du four sur le repère et la commande thermostat sur le repère, puis laissez chauffer à vide 45 minutes sans les accessoires, ensuite placez le sélecteur sur la position et le thermostat sur le repère pendant 5 minutes.

Si vous réalisez cette opération à partir d'un four froid, comptez 60 minutes de nettoyage.

Ne projetez pas de produits nettoyants sur les surfaces recouvertes d'émail catalytique.

La sole est en émail vitrifié, brillant et lisse au toucher, le nettoyage est «manuel».

La porte du four est plus chaude que d'habitude lors du nettoyage, éloignez les jeunes enfants.

Nous vous recommandons de ne jamais utiliser d'éponge métallique, produits abrasifs ou corrosifs, de détergents, d'objets tranchants, tels que couteaux grattoirs, qui rendraient l'email définitivement inefficace.

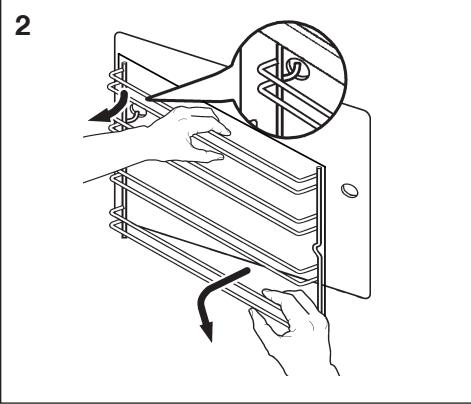

Glissières et panneaux catalytiques amovibles

Faites attention lors du retrait des glissières : les panneaux catalytiques ne sont pas maintenus aux parois du four et peuvent tomber lors du retrait des glissières.

Les glissières et les panneaux catalytiques peuvent être ôtés pour faciliter le nettoyage.

Assurez-vous, avant de procéder au nettoyage, que l'intérieur du four soit froid.

Procédez de la manière suivante :

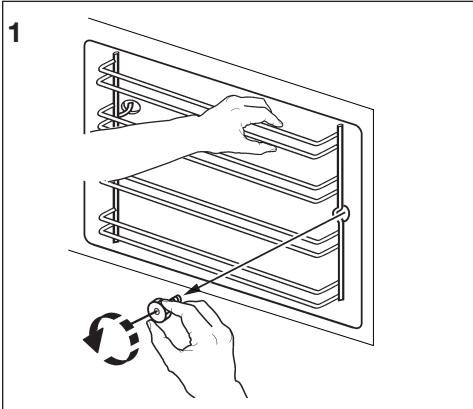

1. Retirez la vis de serrage de la glissière d'une main tout en maintenant l'ensemble glissière/panneau catalytique de l'autre main (voir Fig.1).
2. Maintenez l'ensemble glissière/panneau catalytique et en même temps désengagez le crochet de son orifice sur le côté opposé en soulevant légèrement l'ensemble (Fig. 2).
3. Nettoyez la glissière avec de l'eau tiède savonneuse et essuyez-la avec un chiffon doux. N'employez jamais de produits abrasifs qui pourrait l'endommager.
4. Une fois le nettoyage terminé, assemblez l'ensemble glissière/panneau catalytique et remontez-le (procédez à l'inverse des étapes ci-dessus).

Vérifiez que les vis de serrage sont bien visées à fond lorsque vous remontez l'ensemble glissière/panneau catalytique.

Joint d'étanchéité de la porte du four

Le bon fonctionnement du four est garanti par un joint d'étanchéité placé sur le pourtour de sa porte.

• Vérifiez régulièrement l'état de ce joint. Si besoin est, nettoyez-le au moyen de produits non abrasifs.
• Si le joint présente des signes de déterioration ou de vieillissement, veuillez faire appel

au Service après-vente de votre magasin vendeur. N'utilisez pas le four sans le joint ou avec un joint défectueux.

Porte douceur

Utilisez une éponge humide additionnée d’un détergent doux. Rincez et séchez soigneusement. N'utilisez en aucun cas de produits abrasifs ou d’éponge avec grattoir.

Modèles en inox ou aluminium

Il est conseillé de nettoyer la porte du four à l'aide d'une éponge humide. Séchez ensuite avec un chiffon doux.

N'utilisez jamais de laine d'acier, acides ni produits abrasifs car ils abimeraient la surface de votre four.

Suivez la même procédure pour nettoyer le bandeau de commande de votre four.

Il existe des produits spécifiques que vous pourrez vous procurer dans le commerce.

Pour le nettoyage, vous pouvez démonter la porte du four de votre appareil (voir les illustrations suivantes).

Décrocher la porte du four

1. Ouvrez complètement la porte du four.

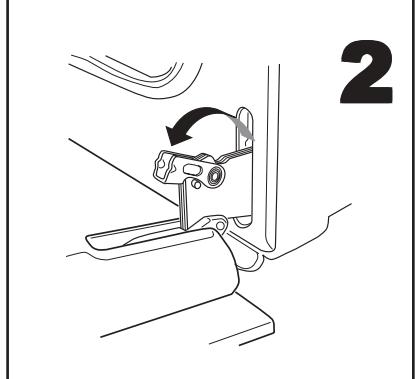

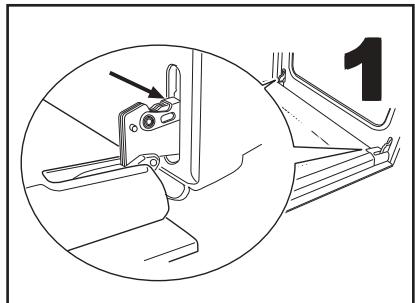

2. Relevez complètement le levier de serrage aux deux charnières de la porte (Fig. 1-2).

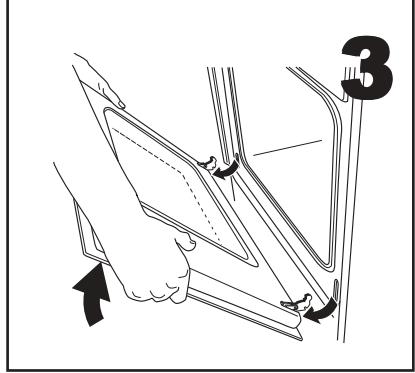

3. Saisissez la porte à deux mains sur les côtes et fermez-la jusqu'à ce que vous sentiez une résistance. Prolongez le mouvement en la soutenant jusqu'aux 3/4 de la fermeture (Fig. 3).
4. Retirez la porte du four (Fig. 3).

1. Déposez la porte avec la «face extérieure» vers le bas sur un support doux et plan, par exemple une couverture, afin d’éviter de la rayer.

En cas d'anomalie de fonctionnement

Nous vous recommandons vivement de faire les vérifications suivantes sur votre cuisinière avant d'appeler un technicien du Service Après-Vente. Il se peut que le problème soit simple et que vous puissiez le résoudre vous-même.

Symptômes	Solutions
• Les résultats de cuisson au four ne sont pas satisfaisants.	Vérifiez que: • la durée de préchauffage est suffisante (voir chapitre "Guides des cuissons"). • la position de thermostat sélectionnée est adaptée. • la durée de cuisson est adaptée. • la grille ou la l'échefrite est bien positionné dans le four. • le recipient de cuisson est bien adapté.
• Le four fume.	Vérifiez que: • le four ne nécessite pas de nettoyage. • la préparation ne déborde pas. • il n'y a pas de projections excessives deGRAisse/jus de cuisson sur les parois du four. • la position du thermostat sélectionnée estadaptée, plus particulièrement pour la cuisson des viandes (voir chapitre "Guides des cuissons").
• Le four ne chauffe pas.	Vérifiez que: • l'heure est réglée (voir chapitre «Réglage de l'heure courante»)
• Leprogrammateur affiche «12.00»	• Réglez l'heure (voir chapitre «pour régler l'heure du jour»)

Si après avoir vérifié ces différents points l'anomalie persiste, contactez le service après-vente de votre magasin vendeur.

Ces informations sont valables uniquement dans les pays dont le symbole d'identification figure sur la plaque signalétique de l'appareil et sur la notice d'utilisation.

Consignes de sécurité

• Cet appareil doit être installé uniquement dans un local suffisamment aéré.
• Les conditions de réglage de cet appareil sont inscrites sur la plaquette signalétique.
• Les parois adjacentes au four doivent être soit en matériel résistant à la chaleur, soit revêtues d'un tel matériel. Pour le bon fonctionnement de l'ensemble de cuisson encastrée dans un meuble ou dans toute autre niche prévue à cet effet, il est indispensable que ces derniers possèdent les caractéristiques appropriées.
• Encastrer l'appareil de façon à ce qu'il touche aux meubles de cuisine voisins. Cela dans le but d'éviter que l'on puisse entrainer accidentellement en contact avec les parties électriques.
• En outre, toutes les pièces de protection de l'appareil - ainsi qu'un éventuel panneau de protection, p. ex. lorsqu'il est placé à la fin ou au commencement des éléments de cuisine - devront être fixées de telle façon qu'elles ne pourront être enlevées qu'à l'aide d'un outil.

Caractéristiques techniques

Four électrique

Cuisson Traditionnelle (Éléments sole+voûte)1,80 kW
Élement voûte	0,80 kW
Élement sole	1,00 kW
Puisance du grill	1,65 kW
Gril + élément voûte (Gril Double)	2,45 kW
Chaleur tournante	2,00 kW
Moteur de ventilateur du four	0,025 kW
Moteur de tournebroche	0,004 kW
Eclairage de four	0,025 kW
Moteur de ventilateur de refroidissement	0,025 kW
Puisance électric:	2,5 kW
Raccordement électric	230 V 50 Hz

Il est opportun que l'appareil soit installé à une certaine distance de réfrigérateurs ou de congélateurs car la chaleur émise par le four pourrait nuire au bon fonctionnement de ces appareils.

Vérifiez :

• que la puissance de l'installation est suffisante,
• que les lignes d'alimentation sont en bon état,
• que le diamètre des fils est conforme aux règles d'installation,
• que l'installation fixe compte un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm. L'installation et l'entretien doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur:

NF C 15-100 - installations électriques à basse tension.

Dimensions

COTES D'ENCASTREMENT
Hauteur	sous plan : 593 mm
	en colonne : 580 mm
Largeur	560 mm ÷ 570 mm
Profondeur	550 mm
INTÉRIEUR DU FOUR
Hauteur	335 mm
Largeur	395 mm
Profondeur	400 mm
Volume utile	53 litres

Raccordement électrique

Avant de procéder au branchement, vérifie que :

la puissance de l'installation est suffisante, les lignes d'alimentation sont en bon état, - le diamètre des fils est conforme aux règles d'installation en vigueur, - l'installation fixe de l'utiliser compte un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Raccordement fixe

Le four est équipé d'un câble d'alimentationouple. Le câble est muni de trois conducteurs. Celui de mise à la terre est repéré jaune/vert. La longueur du conducteur de terre sera supérieure de 2cm à celle des conducteurs de phase.

Remarque :

Contrôlez sur la plaque signalétique la valeur de la puissance totale de raccordement pour établir la puissance du fusible.

Le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.

Le conducteur de mise à la terre jaune-vert ne doit pas être coupé par l'interrupteur.

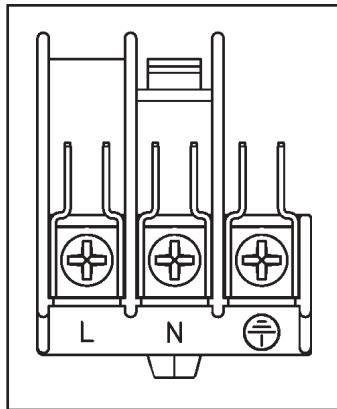

Comment procéder ?

1. âble est muni de trois conducteurs. Celui de mise à la terre est repéré jaune/vert.
2. La fiche doit être reliée à une prise de courant appropriée.

Le câble d'alimentation sera positionné de façon à ce qu'à aucun point sa température n'excède 50°C à la température ambiante.

1. Après le branchement, les éléments chauffants seront essayés en les faisant fonctionner pendant 3 min env.

La longueur du conducteur de terre sera supérieure de 2 cm à celle des conducteurs de phase.

Le câble d'alimentation sera positionné de façon à ce qu'en aucun point sa température n'excède 50°C à la température ambiante.

En cas de remplacement du câble d'alimentation, il ne doit être remplacé que par un technicien qualifié, car des outils spéciaux sont nécessaires ; utilisez un câble de type :

-H07RN-F, -H05RN-F, -H05RR-F, -H05VV-F, -H05V2V2-F (T90), -H05BB-F,

d'une section adaptée à la charge.

1. Dévissez et enlevez le capot de protection situé à l'arrière de l'appareil.
2. Déconnectez le câble de la plaque à bornes positionnée sur la partie postérieure du four, et replacez-le avec l'un des types mentionnés ci-dessus.

Le conducteur de mise à la terre doit être relié à la borne. La longueur du conducteur de terre sera supérieure de 2 cm à celle des conducteurs de phase.

1. Immobilisez-le à l'aide du serre-cable.
2. Remontez et vissez le capot de protection situé à l'arrière de l'appareil.
3. Montez une fiche normalisée, pour la charge indiquée sur la plaque signalétique. Le câble est muni de trois conducteurs. Celui de mise à la terre est répéré jaune/vert.
4. La fiche doit être reliée à une prise de courant appropriée.
5. ÀpRES le branchement, les éléments chauffants seront essayés en les faisant fonctionner pendant 3 min. environ.
6. Les câbles doivent être d'une section adaptée à la puissance de l'appareil et capables de supporter la température de fonctionnement.

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Important :

Quel que soit le mode de raccordement, l'appareil doit être relié à la terre conformément aux règlements en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou déficiente.

Remplacement de la lampe du four

Débranchez l'appareil de l'alimentation avant de remplacer l'ampoule.

Dévissez le globe puis l'ampoule et remplacez-la par un modèle identique apte à supporter des hautes températures (300^) et ayant les caractéristiques suivantes:

Tension: 230 V - 50 Hz - Puissance : 15 W / 25 W Culot: E 14.

Révissez le globe.

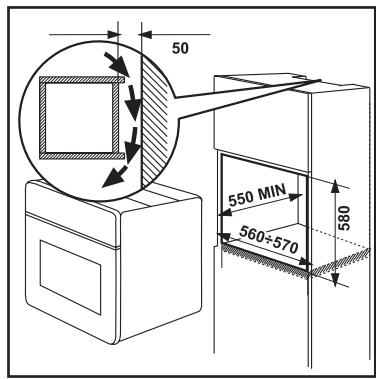

Mise en place de l'appareil

Ces instructions sont destinées à l'installateur qualifié pour lui permettre d'exécuter les opérations d'installation et de branchement de la manière la plus sûre, tout en respectant la législation et les normes en vigueur. Le montage sur le meuble et l'installation électrique doivent être effectués uniquement par des techniciens spécialisés et agréés.

Dimensions de l'appareil

Sous-encastrement

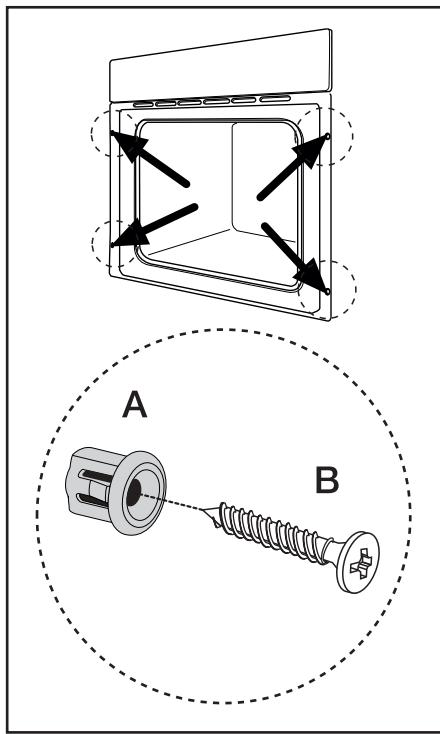

Fixation dans le meuble

• Placez l'appareil dans la niche du meuble. Ouvrez la porte du four. Fixez le corps du four au meuble à l'aide des 4 entretoises (Fig. A) et des 4 vis à bois (Fig. B) s'adaptant aux trous pratiqués à cet effet sur les montants latéraux.

Garantie/service-clientèle

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, Votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Pour tenir nos engagements, nous écoutons les consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire vos exigences et tirer parti de cette proximité pour améliorer les produits que nous vous proposons.

Avant l'achat

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

Après l'achat

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

BP 50142-60307 SENLIS CEDEX Tél.: [phone] (0,15 € TTC/mn) Fax: [phone] E-MAIL: info. [e-mail] Permanence téléphonique du lundi au vendredi

Pour toute question technique : Centre Contact Consommateurs BP 20139 - 60307 SENLIS CEDEX Tél. : [phone] (0,34 € TTC/mn) E-MAIL : ehp. consommateur@electrolux. fr Permanence téléphonique du lundi au vendredi

Electrolux Home Products France S. A. S. au capital de 67 500 000 € - 552 042 285 RCS SENLIS
