GUIDE D'UTILISATION Table de cuisson Chère Cliente, Cher Client, Vous venez d'acquérir une table de cuisson BRANDT et nous vous en remercions. Nous avons mis dans cet appareil toute notre passion, notre savoir-faire pour qu'il réponde au mieux à vos besoins. Innovant, performant, nous l'avons conçu pour qu'il soit aussi toujours facile à utiliser. Vous trouverez également dans la gamme des produits BRANDT, un vaste choix de fours, de fours à micro-ondes, de hottes aspirantes, de cuisinières, de lave-vaisselle, de lave-linge, de sèche-linge, de réfrigérateurs et congélateurs que vous pourrez coordonner à votre table de cuisson BRANDT. Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livret). Et connectez-vous aussi sur notre site www.Brandt.com où vous trouverez tous nos produits, ainsi que des informations utiles et complémentaires. BRANDT Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution. Important : Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

• Raccordement électrique ____________________________________

• Description de votre dessus _________________________________ 15
• Mise en marche des brûleurs gaz _____________________________ 16
• Récipients pour les brûleurs gaz______________________________ 17
• Récipients pour la plaque électrique __________________________ 18
• Mise en marche de la plaque électrique _______________________ 18

3 / ENTRETIEN COURANT DE VOTRE APPAREIL

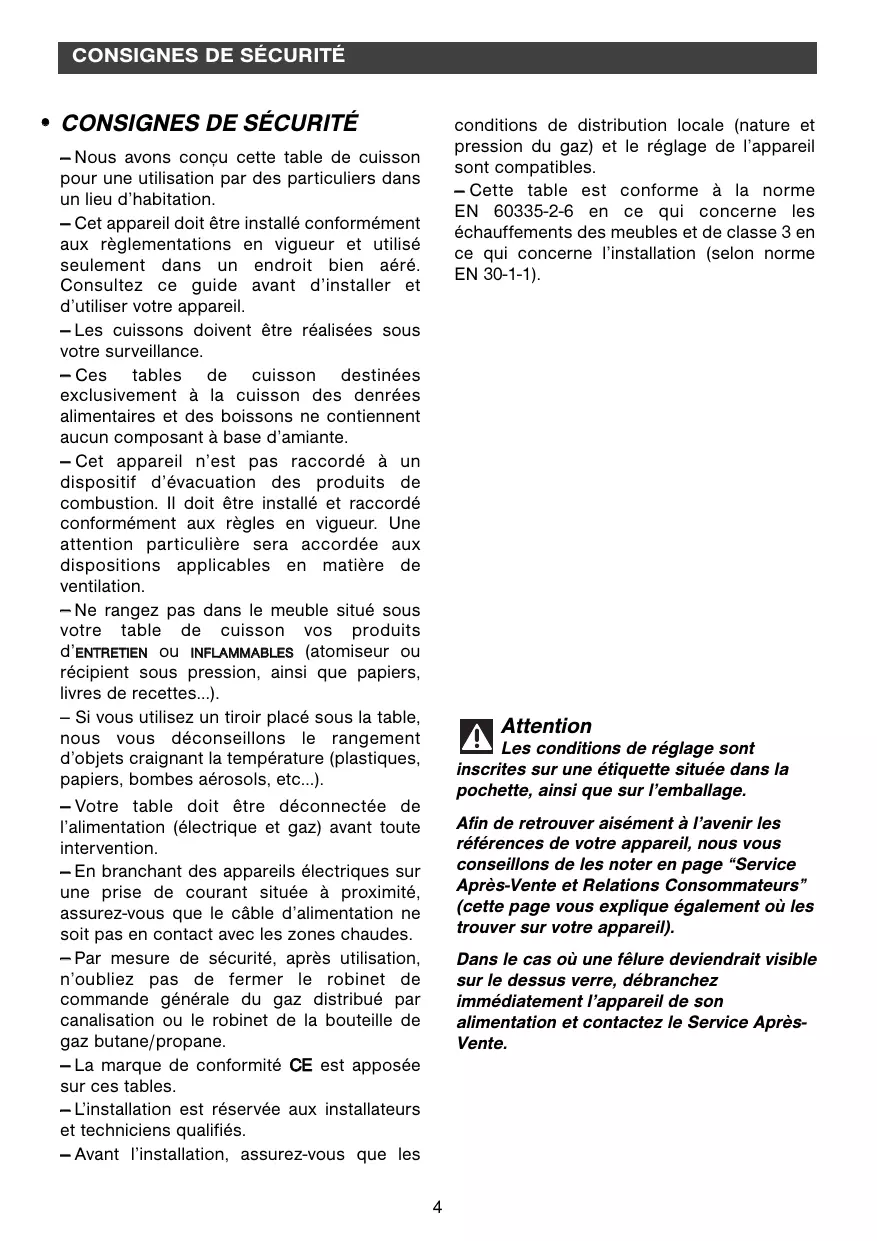

• CONSIGNES DE SÉCURITÉ conditions de distribution locale (nature et pression du gaz) et le réglage de l’appareil sont compatibles. — Cette table est conforme à la norme EN 60335-2-6 en ce qui concerne les échauffements des meubles et de classe 3 en ce qui concerne l’installation (selon norme EN 30-1-1). — Nous avons conçu cette table de cuisson pour une utilisation par des particuliers dans un lieu d’habitation. — Cet appareil doit être installé conformément aux règlementations en vigueur et utilisé seulement dans un endroit bien aéré. Consultez ce guide avant d’installer et d’utiliser votre appareil. — Les cuissons doivent être réalisées sous votre surveillance. — Ces tables de cuisson destinées exclusivement à la cuisson des denrées alimentaires et des boissons ne contiennent aucun composant à base d’amiante. — Cet appareil n’est pas raccordé à un dispositif d’évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation. — Ne rangez pas dans le meuble situé sous votre table de cuisson vos produits d’ENTRETIEN ou INFLAMMABLES (atomiseur ou récipient sous pression, ainsi que papiers, livres de recettes...). — Si vous utilisez un tiroir placé sous la table, nous vous déconseillons le rangement d’objets craignant la température (plastiques, papiers, bombes aérosols, etc...). — Votre table doit être déconnectée de l’alimentation (électrique et gaz) avant toute intervention. — En branchant des appareils électriques sur une prise de courant située à proximité, assurez-vous que le câble d’alimentation ne soit pas en contact avec les zones chaudes. — Par mesure de sécurité, après utilisation, n’oubliez pas de fermer le robinet de commande générale du gaz distribué par canalisation ou le robinet de la bouteille de gaz butane/propane. — La marque de conformité CE est apposée sur ces tables. — L’installation est réservée aux installateurs et techniciens qualifiés. — Avant l’installation, assurez-vous que les Attention Les conditions de réglage sont inscrites sur une étiquette située dans la pochette, ainsi que sur l’emballage. Afin de retrouver aisément à l’avenir les références de votre appareil, nous vous conseillons de les noter en page “Service Après-Vente et Relations Consommateurs” (cette page vous explique également où les trouver sur votre appareil). Dans le cas où une fêlure deviendrait visible sur le dessus verre, débranchez immédiatement l’appareil de son alimentation et contactez le Service AprèsVente.

• RESPECT DE L’ENVIRONNEMENT — Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet. Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile. — Nous vous remercions pour votre collaboration

protection l'environnement.

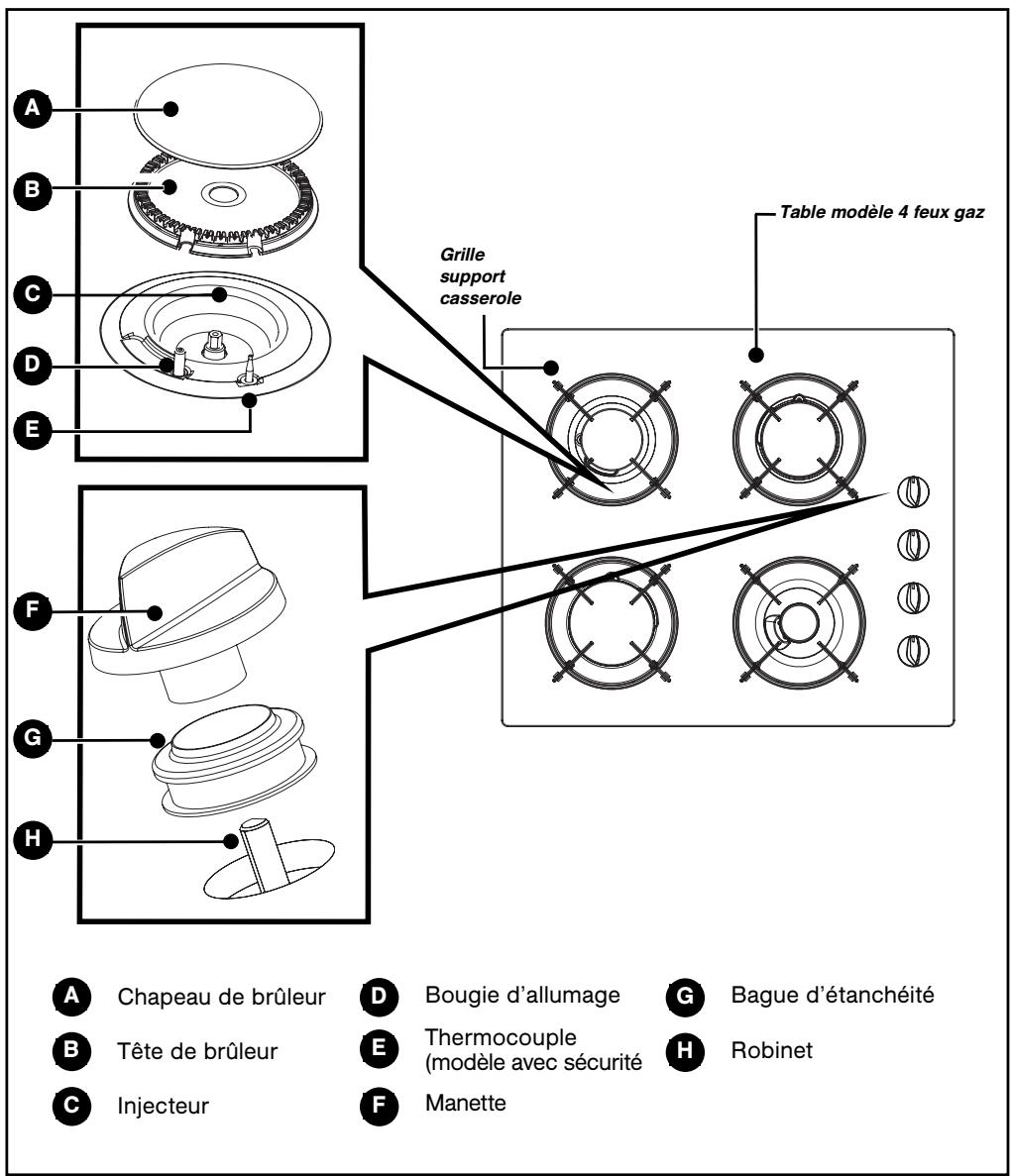

Table modèle 4 feux gaz Grille support casserole

Thermocouple (modèle avec sécurité

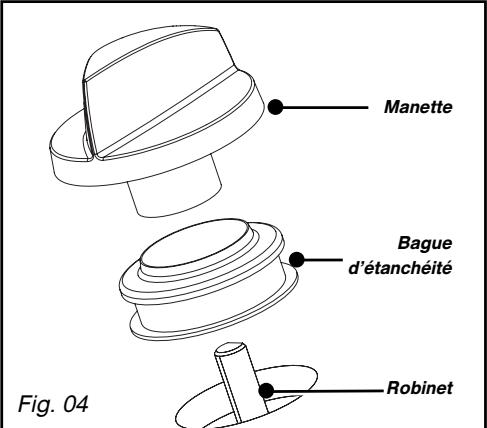

Manette Conseil Ce guide d’installation et d’utilisation est valable pour plusieurs modèles. De légères différences de détails et d’équipements peuvent apparaître entre votre appareil et les descriptions présentées.

Profondeur Epaisseur Modèle 56 cm 49 cm suivant meuble 60 cm Découpe meuble standard 26,5 cm 49 cm suivant meuble 30 cm Dimensions hors tout au-dessus du plan de travail 71 cm 52,2 cm 5 cm 60 cm 31 cm 51 cm 5 cm 30 cm Dimensions hors tout au-dessous du plan de travail 55,4 cm 47 cm 5,1 cm 60 cm 26 cm 47 cm 5,1 cm 30 cm

6,5 Largeur Découpe meuble standard

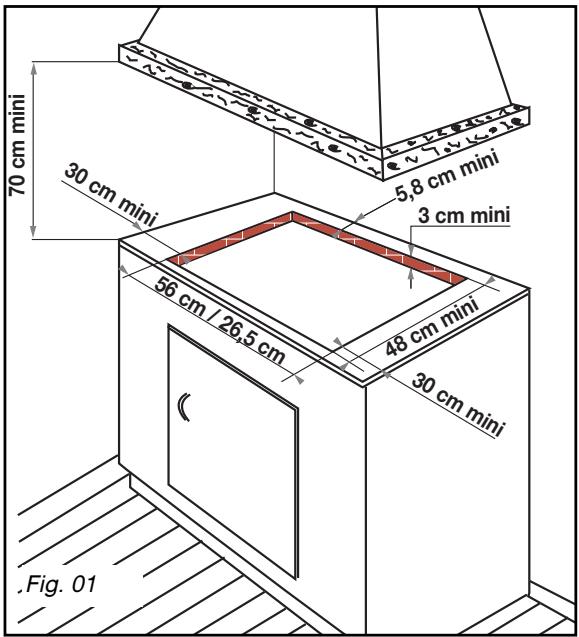

• CHOIX DE L’EMPLACEMENT chapeaux de brûleur et les têtes de brûleurs en repérant leur position. — Retournez la table et posez-la avec précaution au-dessus de l’ouverture du meuble pour ne pas endommager les manettes et les bougies d’allumage. — Pour assurer l'étanchéité entre le carter et le plan de travail, collez le joint mousse sur le pourtour extérieur du carter (Fig. 02). Votre appareil doit être encastré dans le plateau d'un meuble support de 3 cm d'épaisseur minimum, fait en matière qui résiste à la chaleur, ou bien revêtu d'une telle matière. Pour ne pas gêner la manoeuvre des ustensiles de cuisson, il ne doit y avoir à droite, ou à gauche, ni meuble ni paroi à moins de 30 cm de la table de cuisson. Si une cloison horizontale est positionnée sous la table, celle-ci doit être située entre 10 cm et 15 cm par rapport au-dessus du plan de travail. Dans tous les cas, ne rangez pas d’atomiseur ou de récipient sous pression dans le compartiment qui pourrait exister sous la table (voir chapitre “Consignes de sécurité”). Carter

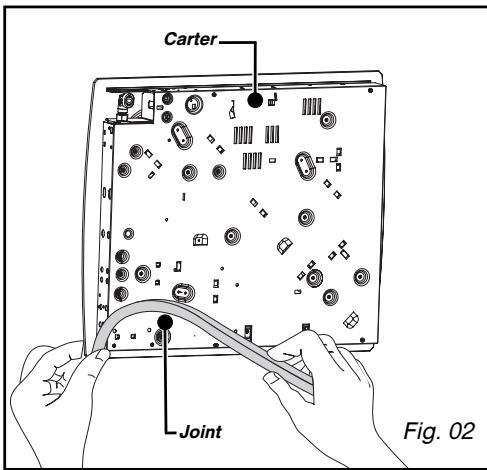

• ENCASTREMENT Pour assurer l’étanchéité entre la table et le plan de travail, collez le joint fourni dans la pochette avant l’installation de la table : Se conformer au croquis (Fig. 01). — Retirez les grilles support casserole, les Joint

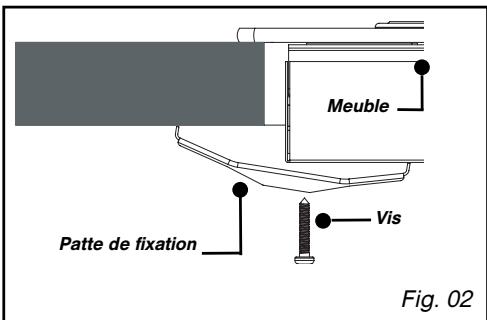

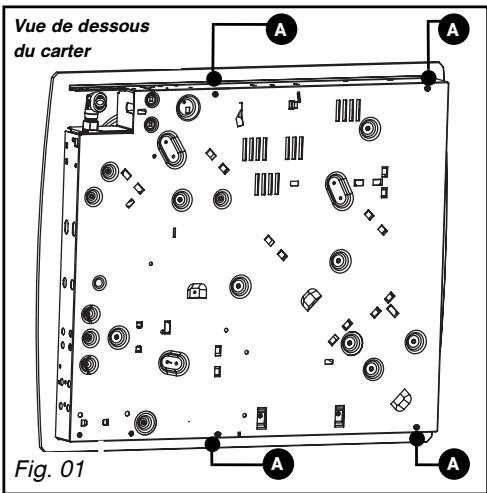

• CONSEILS D’ENCASTREMENT Vue de dessous du carter

• RACCORDEMENT ELECTRIQUE Votre table doit être raccordée sur le réseau 220-240 V~ monophasé par l’intermédiaire d’une fiche de prise de courant 2 pôles + terre normalisée CEI 60083 ou d’un dispositif à coupure omnipolaire, conformément aux règlementations en vigueur. La fiche de prise de courant doit être accessible après installation.

Fig. 01 3 conducteurs dont 1 pour la terre Section des conducteurs en mm2 Trous de fixation Fusible

10 A Attention Meuble Le fil de protection (vert/jaune) est relié à la borne de terre de l’appareil et doit être relié à la borne de terre de l’installation. Le fusible de l’installation doit être de 10 ampères. Si le câble d’alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial disponible auprès du fabricant ou de son Service Après-Vente. Vis Patte de fixation Fig. 02 Conseil — Placez votre table de cuisson dans l’ouverture du meuble support en prenant soin de tirer la table vers soi. — Placez les têtes de brûleurs, les chapeaux, et les grilles support casserole. Raccordez votre table au gaz (voir chapitre “Raccordement gaz”) et à l’électricité (voir chapitre “Raccordement électrique). — Vous pouvez immobiliser, si vous le désirez, la table au moyen de pattes de fixation livrées avec leur vis (Fig. 02) se fixant aux coins du carter. Utilisez impérativement les trous prévus à cet effet suivant le dessin ci-dessus (Fig. 01). — Arrêtez de visser quand la patte de fixation commence à se déformer. Ne pas utiliser de visseuse. L’utilisation d’un appareil de cuisson au gaz conduit à la production de chaleur et d’humidité dans le local où il est installé. Veillez à assurer une bonne aération de votre cuisine: maintenez ouverts les orifices d’aération naturelle, ou installez un dispositif mécanique (hotte de ventilation mécanique). Une utilisation intensive et prolongée de l’appareil peut nécessiter une aération supplémentaire ; par exemple en ouvrant une fenêtre, ou une aération plus efficace ; en augmentant la puissance de la ventilation mécanique si elle existe. (un débit d’air minimum de 2 m3/h par kW de puissance gaz est nécessaire). Exemple : 60 cm - 4 feux gaz Puissance totale : 0,85 + 1,5 + 2,3 + 3,1 = 7,75kW 7,75 kW x 2 = 15,5 m3/h de débit minimum.

• Remarques préliminaires Si votre table de cuisson est installée au-dessus d'un four ou si la proximité d'autres éléments chauffants risque de provoquer un échauffement du raccordement, il est impératif de réaliser celui-ci en tube rigide. Si un tuyau flexible ou un tube souple (cas du gaz butane) est utilisé, il ne doit pas entrer en contact avec une partie mobile du meuble ni passer dans un endroit susceptible d'être encombré. Le raccordement gaz doit être effectué conformément aux règlements en vigueur dans le pays d’installation.

• Gaz distribué par canalisation gaz naturel Pour votre sécurité, vous devez choisir exclusivement l’un des 3 raccordements suivants : — Raccordement avec un tube rigide en cuivre à embouts mécaniques vissables (appellation norme gaz G1/2). Réalisez le raccordement directement à l’extrémité du coude monté sur l’appareil. Q;@ Q;@ — Raccordement avec un tube flexible métallique (inox) onduleux à embouts mécaniques vissables (conforme à la norme NF D 36-121) dont la durée de vie est illimitée (Fig. A). — Raccordement avec un tuyau flexible caoutchouc renforcé à embouts mécaniques vissables (conforme à la norme NF D 36-103) dont la durée de vie est de 10 ans (Fig. B). Fig. A Attention Lors du raccordement gaz de votre table, si vous êtes amené à changer l’orientation du coude monté sur l’appareil : ① Changez la rondelle d’étanchéité. ② Vissez l’écrou du coude en ne dépassant pas un couple de vissage de 17 N.m.

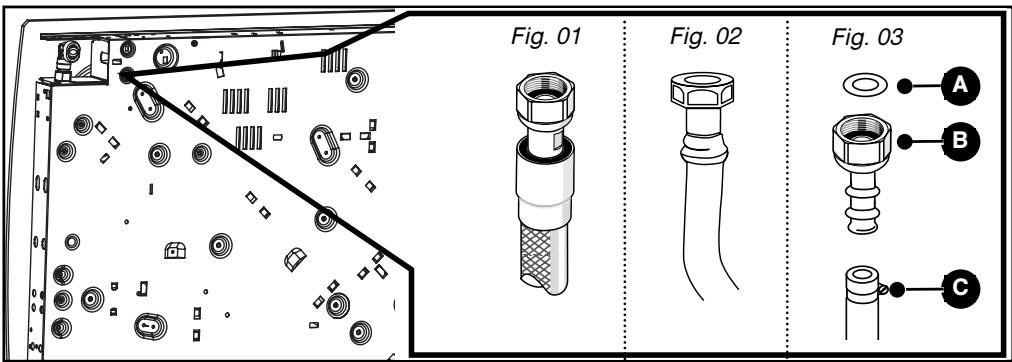

• Gaz distribué par bouteille ou Dans une installation existante, un tube souple équipé de ses colliers de serrage (conforme à la norme XP D 36-110) dont la durée de vie est de 5 ans peut être utilisé. Il est nécessaire dans ce cas d’utiliser un about sans oublier de mettre en place une rondelle d’étanchéité entre l’about et le coude de la table (Fig. 03). réservoir (gaz butane/propane) Pour votre sécurité, vous devez choisir exclusivement l’un des 3 raccordements suivants : — Raccordement avec un tube rigide en cuivre à embouts mécaniques vissables (appellation norme gaz G1/2). Réalisez le raccordement directement à l’extrémité du coude monté sur l’appareil. Conseil Vous trouverez l’about et la rondelle d’étanchéité auprès de votre Service AprèsVente. — Raccordement avec un tube flexible métallique (inox) onduleux à embouts mécaniques vissables (conforme à la norme NF D 36-125) dont la durée de vie est illimitée (Fig. 01). Attention Vissez l’about avec un couple ne dépassant pas 25 N.m. — Raccordement avec un tuyau flexible caoutchouc renforcé à embouts mécaniques vissables (conforme à la norme XP D 36-112) dont la durée de vie est de 10 ans (Fig. 02). Q;@ Q;@ Fig. 01

Rondelle d’étanchéité (non fournie)

Collier de serrage (non fourni) Fig. 02 Fig. 03

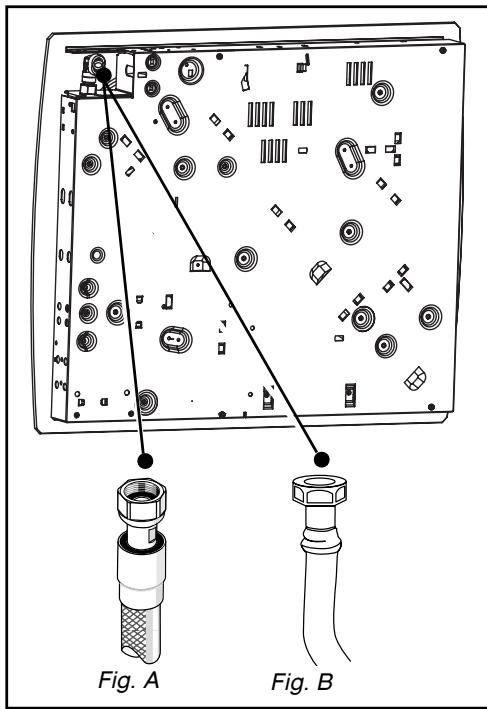

Attention Tous les tubes souples et tuyaux flexibles dont la durée de vie est limitée doivent avoir une longueur maximum de 2 mètres et être visitables sur toute la longueur. Ils doivent être remplacés avant leur date limite d’utilisation (marquée sur le tuyau). Quel que soit le moyen de raccordement choisi, assurez-vous de son étanchéité, après installation, avec de l’eau savonneuse. En France, vous devez utiliser un tube ou un tuyau portant l’estampille NF Gaz

• CHANGEMENT DE GAZ Conseil A chaque changement de gaz, cochez la case correspondante au niveau gaz sur l’étiquette située dans la pochette. Reportez-vous au paragraphe “Raccordement gaz” correspondant. Attention Votre appareil est livré pré-réglé pour le gaz naturel. Les injecteurs nécessaires à l’adaptation au butane/propane sont dans la pochette contenant ce guide. A chaque changement de gaz, vous devrez successivement : — Adapter le raccordement gaz — Changer les injecteurs — Régler les ralentis des robinets. Clé

• Adaptez le raccordement gaz : reportezvous au paragraphe “Raccordement gaz”.
• Changez les injecteurs en procédant comme suit : — Retirez les grilles, les chapeaux, et les têtes de tous les brûleurs. — Dévissez à l’aide de la clé fournie les injecteurs situés dans le fond de chaque pot et ôtez-les (Fig. 01). — Montez à la place les injecteurs du gaz correspondant, conformément au repérage des injecteurs et au tableau des caractéristiques gaz en fin de chapitre ; pour cela : — Vissez-les d’abord manuellement jusqu’au blocage de l’injecteur. — Engagez à fond la clé sur l’injecteur. — Tracez une ligne sur la plaque d’âtre à l’aide d’un crayon à l’endroit indiqué (Fig. 02). — Tournez la clé dans le sens des aiguilles d’une montre jusqu’à ce que la ligne apparaisse de l’autre côté (Fig. 03). Fig. 01 Pot Injecteur Ligne Clé Fig. 02 Attention Ligne Ne pas dépasser cette limite sous peine de détérioration du produit. - Remontez les têtes de brûleurs, les chapeaux et les grilles support casserole. Clé Fig. 03

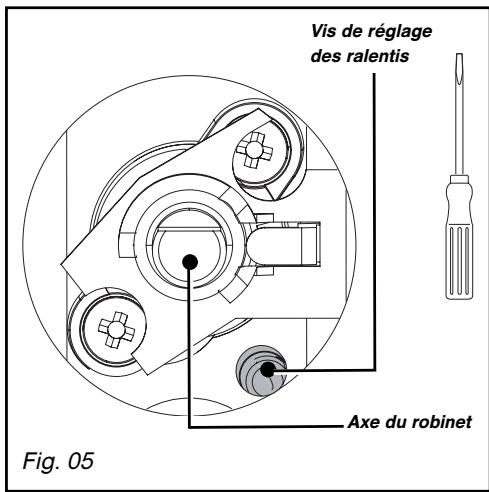

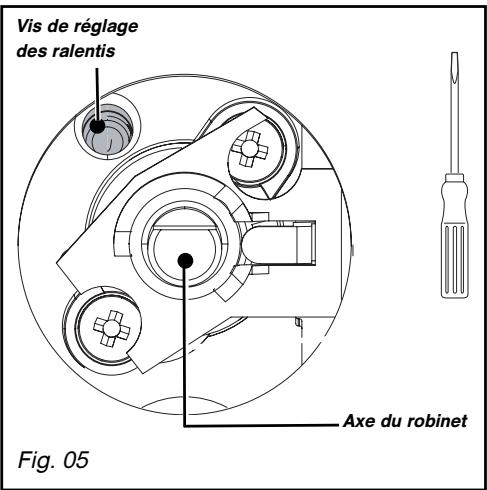

• Réglez les ralentis des robinets : ceux-ci sont situés sous les manettes (Fig. 04). — Agissez robinet par robinet. — Enlevez les manettes, les bagues d’étanchéité, en les tirant vers le haut. - Passage du gaz butane/propane naturel

Manette gaz - A l’aide d’un petit tournevis plat, vissez à Bague d’étanchéité fond la vis de réglage des ralentis en laiton (jaune) (Fig. 05), dans le sens des aiguilles d’une montre. - Remontez les bagues d’étanchéité, les manettes en veillant à leur sens d’orientation et assurez-vous que les manettes soient bien enfoncées. Fig. 04 Robinet Vis de réglage des ralentis - Passage du gaz butane/propane en gaz naturel - Dévissez la vis de réglage des ralentis en laiton (jaune) (Fig. 05), à l’aide d’un petit tournevis plat, de 2 tours dans le sens inverse des aiguilles d’une montre. - Remontez la manette. - Allumez le brûleur, en position maximum, et passez en position ralenti. - Enlevez de nouveau la manette, puis tournez la vis de réglage dans le sens des aiguilles d’une montre jusqu’à la position la plus basse avant l’extinction des flammes. - Remontez la bague d’étanchéité et la manette. - Exécutez plusieurs manoeuvres de passage de débit maximum à ralenti : il ne faut pas que la flamme s’éteigne ; sinon dévissez la vis de réglage de manière à obtenir la bonne tenue de la flamme lors de ces manoeuvres. - Remontez les têtes de brûleurs, les chapeaux et les grilles support casserole. Axe du robinet Fig. 05 Vis de réglage des ralentis Axe du robinet Fig. 05

• Repérage des injecteurs

REPÉRAGE DES INJECTEURS

Le tableau ci-contre indique les implantations des injecteurs sur votre appareil en fonction du gaz utilisé. Chaque numéro est marqué sur l’injecteur.

Table 60 cm 3 feux gaz + 1 plaque électrique Gaz butane/ Propane Gaz Naturel

Exemple : repère injecteur 95

1 / INSTALLATION DE VOTRE APPAREIL

• Caractéristiques gaz Appareil destiné à être installé en : FR ............................... cat : II2E+3+ Butane Propane G30 G31 Débit horaire ci-dessous : 28-30 mbar 37 mbar à 15°C sous 1013 mbar

Repère marqué sur l'injecteur Débit calorifique nominal (kW) 2,15 2,15 Débit calorifique réduit (avec/sans sécurité) (kW) 0,830 Débit horaire (g/h)

88A 88A Repère marqué sur l'injecteur Débit calorifique nominal (kW) 3,10 3,10 Débit calorifique réduit (avec/sans sécurité) (kW) 0,830 Débit horaire (g/h)

Repère marqué sur l'injecteur Débit calorifique nominal (kW) 1,50 1,50 Débit calorifique réduit (avec/sans sécurité) (kW) 0,620 Débit horaire (g/h)

Repère marqué sur l'injecteur Débit calorifique nominal (kW) 0,70 0,70 Débit calorifique réduit (avec/sans sécurité) (kW) 0,300 Débit horaire (g/h)

Débit calorifique total Débit maximum

• DESCRIPTION DE VOTRE DESSUS Modèle 2 feux gaz TG*/* Modèle 4 feux gaz TG*/*

Modèle 3+1 électrique TG*/*

(*) Puissances obtenues en gaz naturel G20

Brûleur semi-rapide 1,50 kW (*)

Brûleur auxiliaire 0,85 kW (*)

Brûleur rapide 2,20 kW (*)

Brûleur grand rapide 3,10 kW (*)

Plaque électrique diamètre 145 - 1,5 kW

2 / UTILISATION DE VOTRE APPAREIL

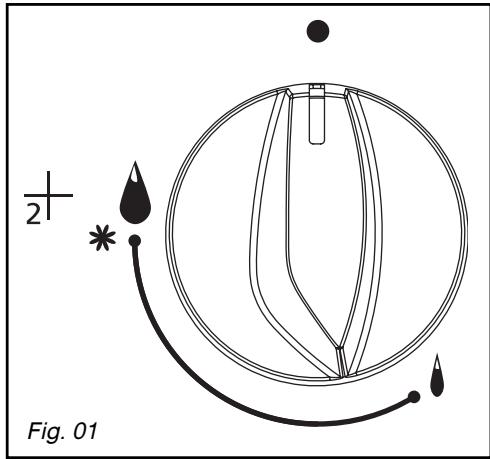

• MISE MARCHE BRULEURS GAZ DES Chaque brûleur est alimenté par un robinet, dont l’ouverture se fait en appuyant et en tournant dans le sens inverse des aiguilles d’une montre. Le point “●” correspond à la fermeture du robinet. — Choisissez le brûleur désiré en vous repérant aux symboles situés près des manettes (ex. : brûleur avant gauche Votre table est munie d’un allumage des brûleurs intégré aux manettes. — Pour allumer un brûleur, appuyez sur la manette et tournez dans le sens inverse des aiguilles d’une montre jusque vers la position maximum

Fig. 01 Conseils Lorsqu’une manette devient difficile à tourner, ne forcez pas. Demandez d’urgence l’intervention de l’installateur. En cas d’extinction accidentelle de la flamme, il suffit de réallumer normalement en suivant les instructions de l’allumage. — Maintenez la manette appuyée pour déclencher une série d’étincelles jusqu’à l’allumage du brûleur. Le réglage vers un débit plus réduit s’effectue entre le symbole et le symbole .

• TABLE AVEC SECURITE GAZ (selon modèle) La sécurité des brûleurs est matérialisée par une tige métallique, située directement au voisinage de la flamme. Chaque brûleur est contrôlé par un robinet muni d’un système de sécurité qui, en cas d’extinction accidentelle de la flamme (débordement, courant d’air...) coupe rapidement et automatiquement l’arrivée de gaz et empêche celui-ci de s’échapper. Le réglage vers un débit plus réduit s’effectue entre le symbole et le symbole . Attention — Maintenez la manette complètement enfoncée quelques secondes après l’apparition de la flamme pour déclencher le système de sécurité.

• Quel brûleur utiliser en fonction de votre récipient ? Diamètre du récipient Diamètre du récipient Usage 18 à 28 cm Grand rapide Fritures - Ebullition 16 à 22 cm Rapide Aliments à saisir Semi-rapide Sauces - Réchauffage Auxiliaire Mijotage 12 à 20 cm 8 à 14 cm Attention — Réglez la couronne de flammes de façon que celles-ci ne débordent pas du pourtour du récipient (Fig. 01). — N’utilisez pas de récipient à fond concave ou convexe sans le support adéquat (Fig. 02). — N’utilisez pas de récipients qui recouvrent partiellement les manettes (Fig. 03). — Ne laissez pas fonctionner un foyer gaz avec un récipient vide. — N’utilisez pas de diffuseurs, de grille-pain, de grilloirs à viandes en acier et des faitouts avec des pieds reposant ou effleurant le dessus verre BON MAUVAIS CONVEXE CONCAVE Fig. 01 Fig. 02 Fig. 03

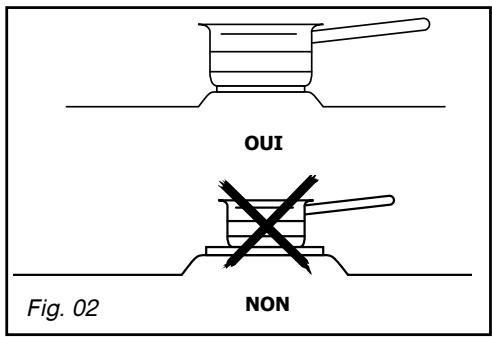

(selon modèle) Utilisez des récipients à fond plat qui plaquent parfaitement à la surface du foyer : — en acier inoxydable avec fond trimétal épais ou “sandwich”, — en aluminium avec fond (lisse) épais, — en acier émaillé.

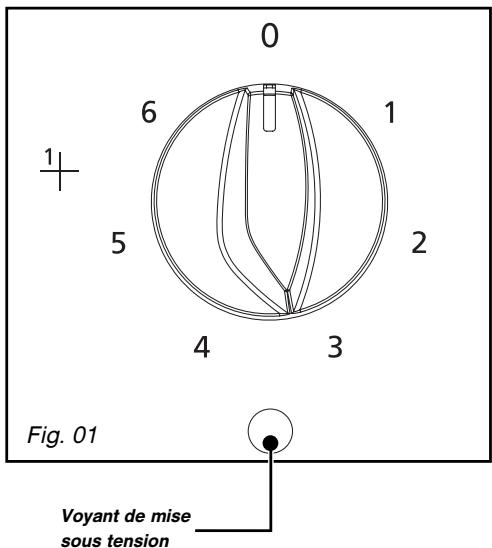

• MISE EN MARCHE DE LA PLAQUE ELECTRIQUE (selon modèle) Positionnez la manette sur le repère qui convient à la cuisson souhaitée (Fig. 01) (voir tableau des cuissons en fin de notice). Le voyant de mise sous tension du foyer s’allume. A la première utilisation, laissez chauffer la plaque à vide, à l’allure maximum, pendant 3 minutes, pour durcir le revêtement. Fig. 01 Voyant de mise sous tension Conseil OUI — Utilisez un récipient de taille adaptée : le diamètre du fond doit être égal ou supérieur au diamètre du foyer électrique (Fig. 02). — Effectuez les fins de cuisson en mettant la manette en position arrêt “0” afin de bénéficier de la chaleur accumulée dans la plaque. — Utilisez un couvercle sur votre récipient le plus souvent possible pour réduire les pertes de chaleur par évaporation. Fig. 02 Attention Ne laissez pas fonctionner un foyer électrique sans récipient (sauf à la première utilisation), ou avec un récipient vide. Attention La plaque électrique reste chaude un certain temps après la mise en position “O” de la manette. Ne pas toucher cette zone, risque de brûlures.

• ENTRETENIR VOTRE APPAREIL ENTRETIEN...... COMMENT PROCEDER ? PRODUITS/ACCESSOIRES A UTILISER Des bougies et des injecteurs En cas d’encrassement des bougies . Petite brosse à poils durs. d’allumage, nettoyez-les à l’aide d’une petite brosse à poils durs (non métallique). . Epingle à nourrice L’injecteur gaz se trouve au centre du brûleur en forme de pot. Veillez à ne pas l’obstruer lors du nettoyage, ce qui perturberait les performances de votre table. En cas d’obstruction, utilisez une épingle à nourrice pour déboucher l’injecteur. Des grilles et des brûleurs gaz Dans le cas de taches persistantes, . Crème à récurer douce. utilisez une crème non abrasive, puis rincez à l’eau claire. Essuyez soigneu- . Eponge sanitaire. sement chaque pièce du brûleur avant de réutiliser votre table de cuisson. De la plaque électrique - La plaque chauffante est protégée par un . Produit rénovateur du revêtement noir, il faut donc éviter l’emploi commerce. de tout produit abrasif. Après chaque usage, essuyez-la avec un chiffon gras. - Si la plaque vient à rouiller, enlevez-la et reconstituez le revêtement noir avec un produit rénovateur haute température du commerce. Du dessus verre - Nettoyez avec de l’eau chaude, puis - Eponge sanitaire. essuyez. Dans le cas de taches persistantes, utilisez des produits - Produits spéciaux verre vitrocéramique (ex. : Ceraspéciaux verre vitrocéramique Clean). Attention - Ne nettoyez jamais votre appareil pendant son fonctionnement. Mettez à zéro toutes les commandes électriques et gaz. - Si la surface est fêlée, déconnectez l’appareil de l’alimentation pour éviter un risque de choc électrique. Contactez le Service Après-Vente. Conseil — Préférez un nettoyage des éléments de la table à la main plutôt qu’au lave-vaisselle. — N’utilisez pas d’éponge grattante pour nettoyer votre table de cuisson. — N’utilisez pas de nettoyeur vapeur.

• Allumage des brûleurs : . Vérifiez le branchement électrique de votre appareil . Vérifiez la propreté des bougies d’allumage. . Vérifiez la propreté et le bon assemblage des brûleurs. . Si la table est bridée sur le plan de travail, vérifiez que les pattes de fixation ne sont pas déformées. . Vérifiez que les bagues d’étanchéité sous les manettes ne sortent pas de leur logement.

• Lors de l’appui sur la manette, il y a des étincelles sur tous les brûleurs à la fois.
• Au ralenti, le brûleur s’éteint ou bien les flammes restent importantes. C’est normal. La fonction allumage est centralisée et commande tous les brûleurs simultanément. Il n’y a pas d’étincelles lors de l’appui des manettes. . Evitez les courants d’air violents dans la pièce. . Vérifiez la correspondance entre le gaz utilisé et les injecteurs installés (voir le repérage des injecteurs dans chapitre “Changement de gaz”). Rappel : les tables de cuisson sont livrées d’origine en gaz de réseau (gaz naturel). . Vérifiez le bon réglage des vis au ralenti (voir paragraphe “Changement de gaz”).

• Les flammes ont un aspect . Vérifiez la propreté des brûleurs et des injecteurs situés irrégulier. sous les brûleurs, l’assemblage des brûleurs, etc... . Vérifiez qu’il reste suffisamment de gaz dans la bouteille.

• Lors de la cuisson, les manettes deviennent chaudes. . Utilisez de petites casseroles sur les brûleurs à proximité des manettes. Les grands récipients sont à poser sur les plus grands brûleurs, les plus éloignés des manettes. Bien installer la casserole au centre du brûleur. Elle ne doit pas déborder sur les manettes.

• Si la table est munie de la . Bien appuyer à fond sur les manettes et maintenez cette sécurité gaz : lors de l’allumage, les flammes s’allument puis s’éteignent dès que la manette est relâchée. pression pendant quelques secondes après l’apparition des flammes. . Vérifiez que les pièces du brûleur sont bien mises en place. . Vérifiez que les bagues d’étanchéité sous les manettes ne sortent pas de leur logement. . Evitez les courants d’air violents dans la pièce. . Allumez votre brûleur avant d’y poser votre casserole.

SAUCES Hollandaise, béarnaise Béchamel, aurore LEGUMES VIANDES FRITURE Endives, épinards Petits pois cuisinés Tomates provençales Pommes de terre rissolées Pâtes Steak Blanquette, Osso-bucco Escalope à la poêle Tournedos SEMI- AUXILIAIRE RAPIDE

Frites Beignets DESSERTS Riz au lait Compotes de fruits Crêpes Chocolat Crème anglaise Café (petite cafetière) RAPIDE 25 minutes

• GUIDE DE CUISSON ELECTRIQUE PREPARATIONS SOUPES POISSONS Bouillons Potages épais Court-bouillon Surgelés SAUCES Epaisses au beurre LEGUMES Endives, épinards Légumes secs Pommes de terre à l’eau Pommes de terre rissolées VIANDES VIF FORT MOYEN MIJOTAGE

VARIANTE Compotes Crêpes Crème anglaise Chocolat fondu confitures Lait Pâtes Riz au lait Tenir au chaud

6 / QUELQUES CONSEILS Allumage avec sécurité gaz . Maintenez la manette complètement enfoncée après l’apparition de la flamme pour enclencher le système de sécurité. . En cas de panne de courant, il est possible d’allumer le brûleur en approchant une allumette du brûleur choisi et maintenir en même temps l’appui sur la manette correspondante. Utilisation des récipients . Sur les foyers gaz ou électrique, utilisez toujours des récipients stables, à fond plat et résistant à la chaleur. . Utilisez un récipient adapté : la dimension du fond doit être égale ou supérieure au diamètre du foyer électrique. Entretien général . Nettoyez régulièrement vos brûleurs : c’est essentiel pour leur bon fonctionnement et pour garantir une flamme stable et régulière. . N’oubliez pas les bougies d’allumage. Séchez correctement les brûleurs et les chapeaux de brûleurs avant leur remise en place. . Terminez le nettoyage en passant un papier absorbant sur le dessus verre pour enlever toute trace d’humidité. Astuces . Dès que l’eau bout, réduisez l’allure du brûleur ; vous limiterez les risques de débordements. . Mettez un couvercle sur les casseroles : c’est une économie. . N’hésitez pas à arrêter la plaque électrique quelques minutes avant la fin du temps de cuisson. Conseil — Dans tous les cas, pour de plus amples informations, lisez attentivement chaque page de la notice.

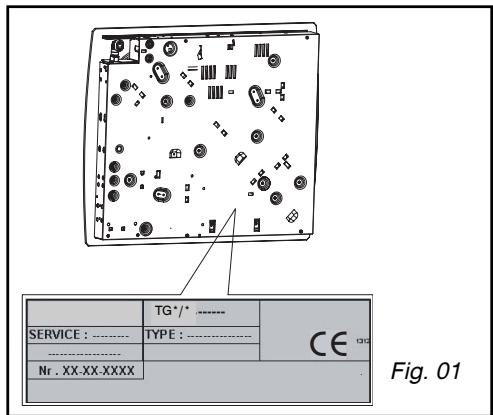

• Pour en savoir plus sur tous les produits de la marque : informations, conseils, les points de vente, les spécialistes après-vente. Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique collée sous l’appareil (Fig. 01).

• Pour communiquer : nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement. > Vous pouvez nous écrire : Service Consommateurs BRANDT BP 9526

95069 CERGY PONTOISE CEDEX

> ou nous téléphoner au : TG*/*

Lors d’une intervention d’entretien, demandez l'utilisation exclusive de pièces détachées certifiées d’origine. Tarif en vigueur au 1er avril 2004 Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit. L'expertise des professionnels au service des particuliers Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines. Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

• Service fourni par Brandt Customer Services, société par actions simplifiée au capital de 2.5000.000 euros, 5/7 avenue des Béthunes, 95310 Saint Ouen l’Aumône - RCS Pontoise 440 303 303 FagorBrandt SAS, locataire-gérant – SAS au capital social de 20 000 000 euros RCS Nanterre 440 303 196. 9963-9922 - 03/08 TG*/*

GUIDE D'UTILISATION Lave-Vaisselle Chère Cliente, Cher Client, Vous venez d’acquérir un lave-vaisselle BRANDT et nous vous en remercions. Nous avons mis dans cet appareil toute notre passion, notre savoir-faire pour qu’il réponde au mieux à vos besoins. Innovant, performant, nous l’avons conçu pour qu’il soit aussi toujours facile à utiliser. Vous trouverez également dans la gamme des produits BRANDT, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de hottes aspirantes, de cuisinières, de sèche-linge, de lave-linge, de réfrigérateurs et congélateurs que vous pourrez coordonner à votre nouveau lave-vaisselle BRANDT. Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livret). Et connectez-vous aussi sur notre site www.brandt.com où vous trouverez tous nos produits, ainsi que des informations utiles et complémentaires. BRANDT Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution. Important : Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d’utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

• Lavage économique et écologique ________________________

2/ DESCRIPTION DE VOTRE APPAREIL

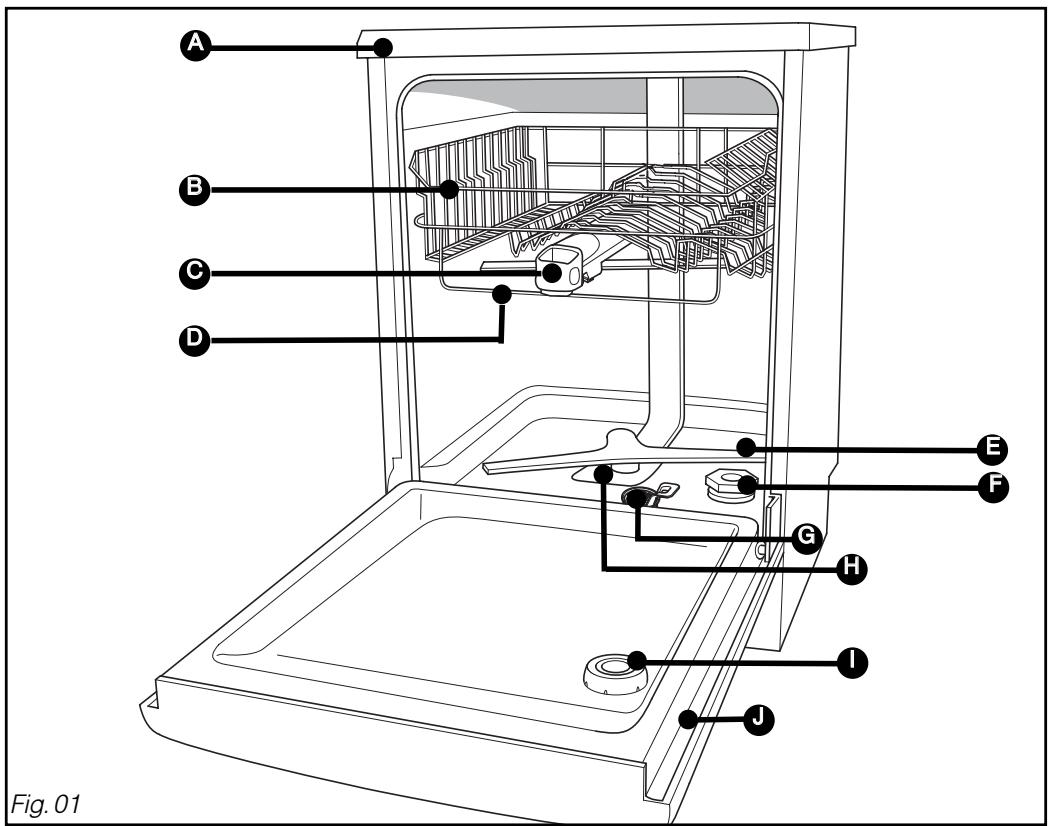

• Présentation générale du lave-vaisselle______________________
• Présentation du bandeau de commande ____________________ 3/ INFORMATIONS
• La dureté de l’eau en France ______________________________

4/ A FAIRE AVANT LA PREMIERE UTILISATION

• Mesurez la dureté de l’eau et choix du détergent ____________
• Tableau de dureté ______________________________________ 5/ PRODUITS LESSIVIELS ET REGLAGES DE L’ADOUCISSEUR
• Pour les produits classiques ______________________________
• Pour les produits multifonctions ____________________________

6/ CHARGEMENT DU SEL REGENERANT ________________________

• Nettoyage des filtres à déchets ____________________________

• Sécurité des enfants — Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil. — Eloignez les jeunes enfants de l'appareil pendant son fonctionnement. — Les détergents contiennent des substances irritantes et abrasives. Ces produits peuvent avoir des effets caustiques sur les yeux, la bouche et la gorge. Ils peuvent être extrêmement dangereux s'ils sont ingérés. Evitez le contact avec la peau et les yeux. Assurez vous que le réservoir est vide à la fin du cycle de lavage. — Laissez les détergents hors de portée des enfants et n'introduisez aucun détergent dans la machine jusqu'au moment de démarrer le programme de lavage. — L'eau de votre lave-vaisselle n'est pas potable, c'est pourquoi les enfants ne doivent pas s'approcher de l'appareil lorsque la porte est ouverte. — Ne permettez pas que vos enfants jouent ou s'assoient sur la porte lorsque celle-ci est ouverte. — Après avoir déballé votre appareil, laissez les emballages hors de portée des enfants. — Tenez tous les matériaux d’emballage hors de portée des enfants (ex.: sacs en plastique, polystyrène etc.) car ils peuvent être dangereux pour les enfants : Risque d’étouffement. Important: Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.
• CONSIGNES DE SECURITE

• Installation — A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez que votre appareil n'ait pas subi de dégâts pendant le transport. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. Ne branchez jamais un appareil endommagé. Si votre appareil est endommagé, adressez-vous à votre revendeur. — Avant de procéder au branchement, veuillez vous reporter aux instructions figurant dans votre Guide d'Installation. — Pendant toute la durée de l'installation, le lavevaisselle doit être maintenu débranché du secteur. — Les données de branchements électriques indiquées sur la plaque signalétique de votre appareil, et celles du secteur doivent correspondre. — Une fois votre appareil installé, la prise doit rester accessible. — Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous. — Si votre installation nécessite des modifications, ne confiez les travaux électriques et hydrauliques qu'à un électricien et un plombier qualifiés. — Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu. — Les parois du lave-vaisselle ne doivent en aucun cas être percées.

• Utilisation — Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. — N'utilisez que des produits spécialement conçus pour votre lave-vaisselle (Sel adoucissant, détergent et produit de rinçage).

— Evitez dans la mesure du possible d'ouvrir la porte du lave-vaisselle lors de son fonctionnement, en particulier au cours des phases de chauffe, car il en sort de la vapeur brûlante ou de l'eau chaude pourrait vous éclabousser. Le lave-vaisselle est équipé d'un système de sécurité qui, en cas d'ouverture de la porte, bloque immédiatement le fonctionnement de l'appareil. — N'utilisez jamais de dissolvants chimiques dans votre appareil, car cela pourrait occasionner un risque d'explosion. — Fermez toujours la porte de votre appareil après avoir chargé ou sorti de la vaisselle. — Ne vous appuyez pas ou ne vous asseyez pas sur la porte ouverte de votre appareil. — Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau. — Débranchez votre appareil avant toute intervention technique. — Evitez de placer votre appareil à proximité immédiate d'un appareil de cuisson ou de chauffage, ceci afin d'éviter tout risque de dommage dû à la chaleur; — N'introduisez pas dans votre lave-vaisselle des articles qui ne sont pas certifiés pour le lavage en machine. — Si vous avez retiré une pièce de vaisselle avant la fin du programme de lavage, il est important de la rincer soigneusement à l'eau courante pour éliminer les restes éventuels de produit de lavage — En cas de panne, n'essayez jamais de réparer votre appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou des dérèglements importants.

• PROTECTION DE L’ENVIRONNEMENT Les matériaux d’emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l’environnement en les déposant dans les conteneurs municipaux prévus à cet effet. Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que dans les pays de l’Union Européenne les appareils usagés ne doivent pas être mélangés avec d’autres déchets. Le recyclage des appareils qu’organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d’équipements électriques et électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile. Nous vous remercions pour votre collaboration à la protection de l'environnement.

• LAVAGE ÉCONOMIQUE ET ÉCOLOGIQUE — Débarrassez votre vaisselle des restes d’aliments (os, pépins...). — Ne prélavez pas votre vaisselle à la main (consommation d’eau inutile). — Exploitez pleinement les capacités de votre lave-vaisselle. Le lavage sera économique et écologique. — Choisissez toujours un programme de lavage adapté au type de vaisselle et en fonction de son degré de salissures. — Evitez les surdosages de détergents, de sel régénérant et de liquide de rinçage. Observez les recommandations inscrites dans ce guide (pages 8 à 13) ainsi que les indications mentionnées sur les emballages de produits. — Assurez-vous du bon réglage de l’adoucisseur d’eau (voir pages 10-11).

Réservoir à sel régénérant

Distributeur de produits de lavage

Distributeur de produit de rinçage

Bras d’aspersion inférieur

Plaque signalétique (Réf. S.A.V) Conseil : Ce guide d’utilisation est valable pour plusieurs modèles. De légères différences de détails et d’équipements peuvent apparaître entre votre appareil et les descriptions présentées.

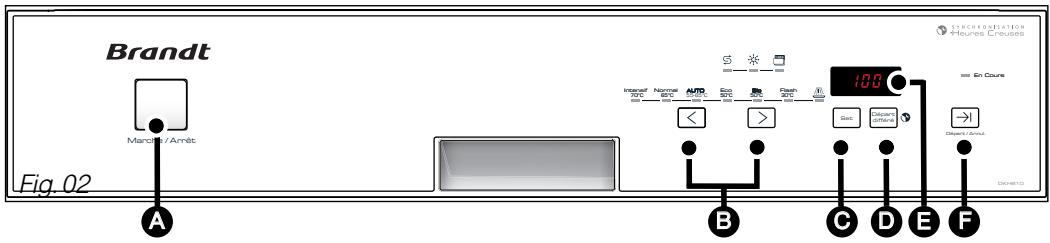

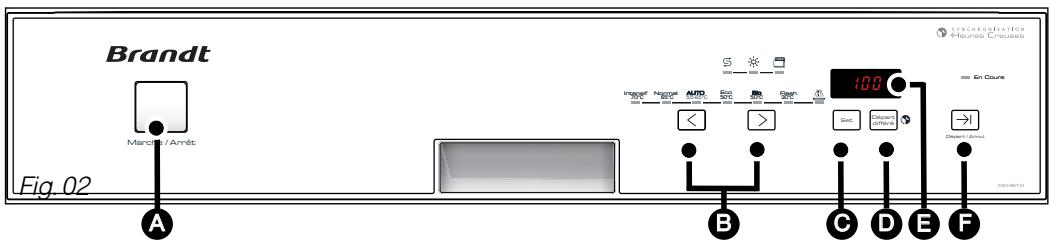

A MARCHE - Arrêt : Appuyez sur cette touche pour mettre l’appareil sous tension. D E

F Départ / Annulation : Appuyez brièvement sur cette touche pour démarrer votre programme. En cas d’erreur, pour annuler une sélection ou un programme en cours maintenez cette touche appuyée pendant 3 secondes. B Choix d’un programme : Appuyez sur l’une ou l’autre touche pour choisir votre programme.

• Réglage de l’adoucisseur. En cours (Reportez-vous au § 5 / Produits lessiviels et réglage de l’adoucisseur). allumé : indique que le programme est en cours. D Choix d’un lavage en Départ différé ou en synchronisation “Heures Creuses”. allumé : indique le manque de sel régénérant. : Sel : Liquide de rinçage : allumé : indique le manque de produit de rinçage. E L’écran : vous indique le réglage de l’adoucisseur, la durée et le temps restant du programme. TA B S : Produits multifonction allumé : indique que votre lave-vaisselle est réglé pour utiliser les pastilles multifonction “2 3 ou 4 en1”. Un court signal sonore (bip) confirme la sélection de la touche, à l’exception de la touche “Marche Arrêt”.

• Il existe plusieurs types de produits. Comment choisir ? Pour que votre lave vaisselle vous donne un résultat de lavage et de séchage impeccable et sans trace, vous devez bien le régler, grâce au système d’adoucissement de l’eau qui fonctionne avec du sel régénérant. Pour une vaisselle impeccable, préférez l’utilisation conjointe de produits classiques : ① Le produit de lavage pour un net-

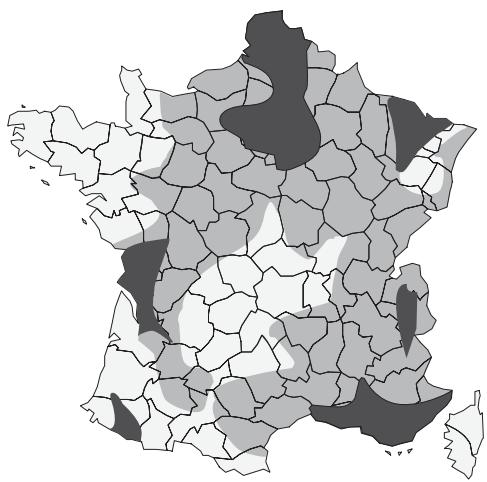

• LA DURETÉ DE L’EAU EN FRANCE toyage parfait de la vaisselle (poudre, liquide ou tablettes standards). ② Le sel régénérant pour permettre le bon fonctionnement de l’adoucisseur d’eau de votre lave vaisselle. ③ Le liquide de rinçage pour faciliter le séchage et éliminer les traces de goutte d’eau. Important : N’utilisez en aucun cas de liquide pour vaisselle à la main. Pour un confort d’utilisation, et dans certaines conditions de dureté d’eau seulement < 25°F, les pastilles multifonction peuvent rendre superflue l’utilisation de liquide de rinçage et ou de sel.
• Les “2 en 1” contiennent des détergents, du liquide de rinçage ou un agent faisant fonction de sel.
• Les “3 en 1” contiennent des détergents, du liquide de rinçage et un agent faisant fonction de sel.
• Les “4 en 1”, “5 en 1”, ... contiennent des additifs qui préviennent par exemple l’usure des verres de mauvaise qualité ou préviennent les risques de corrosion de l’inox. (TH) en Légende Dureté hydrotimétrie degré français (°F) adoucissement faible TH < 15°F non indispensable moyenne 15-40°F souhaitable forte 40-55°F recommandé très forte 55-70°F indispensable

• Le calcaire, l’eau de pluie en s’infiltrant dans le sol se charge de sels minéraux, certains minéraux se retrouvent sous forme solide communément appelée calcaire. Il réduit l’efficacité de lavage du détergent, entartre le lave vaisselle et laisse des traces blanches sur la vaisselle. Plus une eau est calcaire plus elle est dite «dure». Important : Respectez les consignes du guide d’utilisation et les recommandations figurant sur l’emballage des détergents multifonction . Conseil : En cas de doute contactez le fabricant du détergent si la vaisselle est très mouillée à la fin du programme ou si des dépôts calcaires apparaissent. Selon la dureté d’eau de votre ville, utilisez les produits les mieux adaptés.

• MESUREZ LA DURETÉ DE L’EAU Avant toute chose, en un simple geste, vous pouvez tester la teneur en calcaire de votre eau grâce à la bandelette-test livrée avec votre lave vaisselle, ou vous renseigner auprès de votre service local de distribution des eaux pour connaître le degré de dureté de votre eau. — Laissez couler l’eau du robinet pendant quelques instants. — Remplissez un verre d’eau. — Trempez la bandelette sortie de son étui pendant 3 secondes. — Attendez 1 minute, secouez et observez les couleurs pour connaître la dureté de votre eau.

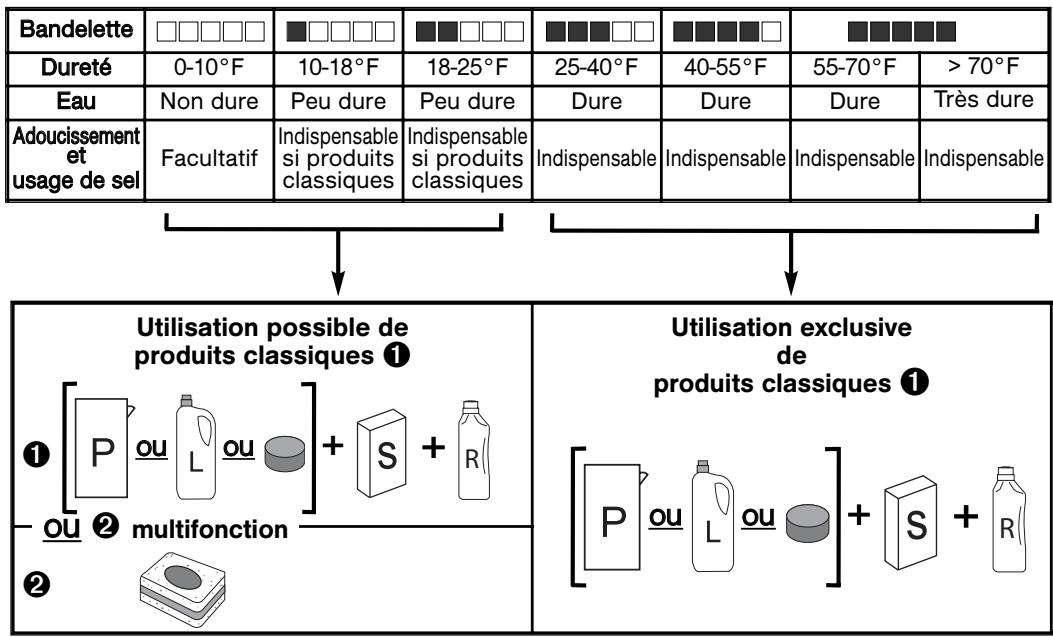

• TABLEAU DE DURETÉ Bandelette > 70°F Dureté 0-10°F 10-18°F 18-25°F 25-40°F 40-55°F 55-70°F Très dure Eau Non dure Peu dure Peu dure Dure Dure Dure Adoucissement Indispensable Indispensable Facultatif si produits si produits Indispensable Indispensable Indispensable Indispensable usage de sel classiques classiques Utilisation possible de produits classiques ➊

Utilisation exclusive produits classiques ➊

➊ produits classiques : P : détergent Poudre ou L : détergent Liquide ou pastille simple + S : Sel régénérant + R : produit de Rinçage ➋ produits multifonction : pastilles “multifonction”

• POUR LES PRODUITS CLASSIQUES
• Votre appareil doit être réglé spécialement pour l’utilisation des produits classiques.
• Procédez comme suit au réglage de l’adoucisseur sur le tableau de commande : — Accédez au réglage par un appui long sur “Set”. — l’écran affiche SEL pour vous indiquer que vous êtes en mode réglage. — Pour régler et modifier le réglage, selon la dureté de l’eau, procédez par appuis courts successifs sur l’une ou l’autre touche l’écran vous indique le réglage H0, HI, H2 etc... — La validation est automatique après 10 secondes environ sans appui sur “Set”. Intensif 70°C Bandelette Dureté 0-10°F Produits classiques

réglage sortie d’usine : H4. Important : Il est très important de régler correctement l’adoucisseur. - En cas de réglage trop faible risques de traces calcaires. - En cas de réglage trop fort risque d’opalisation des verres. En cas de déménagement, ajuster de nouveau le réglage de l’adoucisseur.

• Les pastilles classiques non multifonction dans le compartiment extérieur (Fig 04) ou pour un fonctionnement optimal, tirez le tiroir du distributeur et disposez la pastille. (Fig 05)

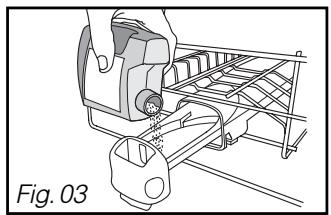

• Les poudres ou les liquides dans le tiroir du distributeur (Fig 03) Remplissez au moins jusqu’au repère min. pour une vaisselle peu sale et maxi pour une vaisselle sale, en cas de vaisselle très sale et pour les programmes avec prélavage, nous vous recommandons d’ajouter 5 g de lessive (une cuillère à dessert) dans la cuve de votre lave-vaisselle conformément au tableau des programmes. Important : Conservez ces produits hors de portée des enfants et à l’abri de l’humidité. N’utilisez que des produits spécialement conçus pour lave-vaisselle. Fig. 03 Fig. 04 Fig. 05

• Votre appareil peut être réglé spécialement pour l’utilisation des produits multifonction dans le cas d’une dureté d’eau < à 25°F. Conseil : TA B S Pour mieux répondre à la diversité des produits multifonctions, l’option de votre lavevaisselle propose deux réglages possibles, accessibles par le Menu. «séch’ net» renforce le résultat de séchage en cas de performance moindre du produit multifonction de type “2 en 1”, “3 en 1” ou “4 en 1”. «Transparence éclats» vous permet de privilégier la brillance de la vaisselle quel que soit le type de produit multifonction utilisé.

• Procédez comme suit au réglage de l’adoucisseur sur le tableau de commande : — Accédez au réglage par un appui long sur “Set”. — L’écran affiche SEL pour vous indiquer que vous êtes en mode réglage. — Pour utiliser les pastilles multifonction vous devez sélectionner le réglage H 0 ou H I ou H 2 , selon la dureté de l’eau. tensif 70°C Normal 65°C AUT UTO 55-65°C Eco 50°C Bio 50°C Flash 30°C Set TA B S

• Procédez éventuellement au réglage de l’option Pour cela procédez par appuis successifs sur l’une ou l’autre touche : (voyant éteint) désactive la fonction “TABS”. TA B S Bio AUTO : (voyant clignotant) Activation de la fonction “TABS” avec le réglage “Transparence Eclats”. “Transparence Eclats” vous permet de privilégier la brillance de la vaisselle. : (voyant allumé) Activation de la fonction “TABS” avec le réglage “Sèch net”. “Sèch net” renforce le résultat de séchage en cas de performance moindre. — La validation est automatique après 10 secondes environ sans appui sur “Set”.

TA B S TA B S Bio AUTO Bandelette Dureté TA B S Intensif 70°C Normal 65°C AUT UTO 55-65°C Eco 50°C Bio 50°C Flash 30°C Set Produits multifonction Fonction désactivée Produits multifonction “Transparence Eclats” Produits multifonction “Séch’net” 0-10°F 10-18°F TA B S

réglage sortie d’usine : H4. Important : Le réglage produits multifonction permet de désactiver le voyant d’alerte de sel sur H0 et “TABS”.

• Le chargement de la pastille multifonction Pour faciliter le chargement de la lessive, le distributeur est situé en face avant du panier supérieur, Il est compatible avec tous les produits recommandés pour lave vaisselle.

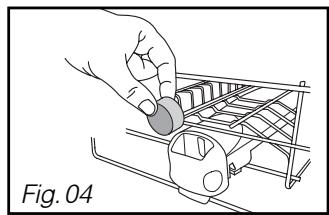

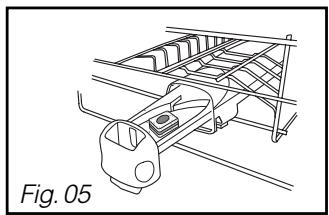

• Disposez la pastille dans le compartiment extérieur (Fig 04 page précédente), ou pour un résultat optimal, tirez le tiroir du distributeur et disposez la pastille à l’intérieur. (Fig 05 page précédente). - Fermez le distributeur.

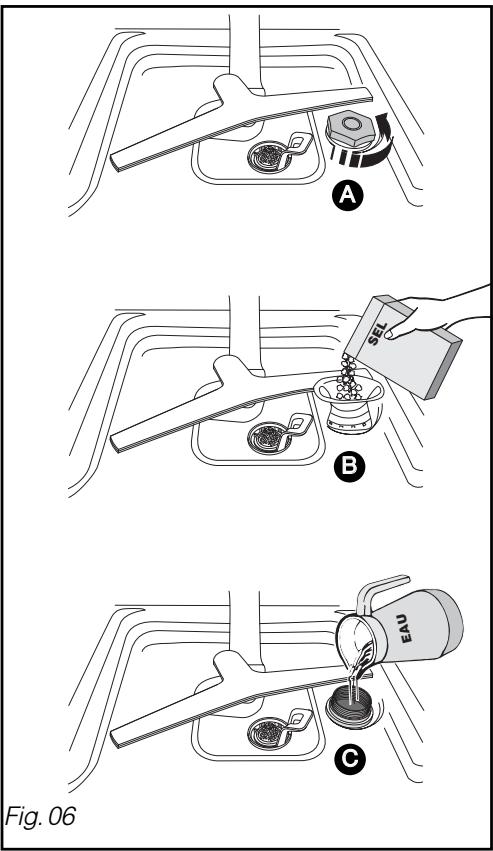

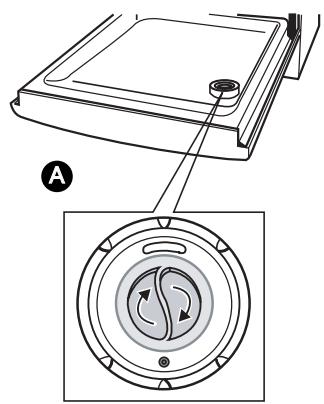

• Le chargement du sel régénérant (Fig. 06) Important : Utilisez du sel régénérant spécial lave-vaisselle, n’utilisez en aucun cas du sel de table ou du sel alimentaire qui risqueraient d’endommager votre appareil.

A Dévissez et enlevez le bouchon du réservoir de sel. B Remplissez le réservoir avec du sel régénérant spécialement conçu pour lave-vaisselle. Utilisez l’entonnoir livré avec votre lavevaisselle. C La première fois, complétez avec de l’eau jusqu’au bord du réservoir.

• Repérage du niveau de sel régénérant : Il s’éclaire lorsqu’il faut ajouter du sel. Après un remplissage, il peut rester allumé jusqu’à ce que le sel soit suffisamment dissout, en général après un cycle (ou si le remplissage n’est pas complet) par exemple lors de la mise en service avec l’échantillon. Il peut être désactivé comme indiqué dans le paragraphe “Pour les produits multifonction” tableau de réglage.

Fig. 06 Important : En cas de débordement du sel, il est recommandé d’enlever les cristaux de sel pour éviter les risques d’oxydation de la cuve et effectuez un programme de trempage. Revissez bien à fond le bouchon du réservoir.

• Le produit de rinçage (Fig. 07) Important : Utilisez du produit de rinçage spécial lavevaisselle qui vous permettra d’obtenir une vaisselle sèche et brillante.

A B Remplissez le réservoir de produit de rinçage à la mise en service jusqu’à affleurer le haut du levier de réglage. Le règlage d’origine est 2. Après quelques cycles et en cas de mauvais séchage ou de traces, nous vous conseillons d’augmenter le règlage en tournant le levier (fig 07 C ) sur la position 3. - Refermez bien à fond.

Conseil : La position 1 réduit la consommation de produit de rinçage et peut être suffisante pour votre usage.

• Repérage du niveau de liquide de rinçage : Il s’éclaire lorsqu’il faut ajouter du produit. Il peut être désactivé comme indiqué dans le paragraphe “Pour les produits multifonction” tableau de réglage.

Fig. 07 Important : En cas de débordement du produit sur la porte lors du remplissage, épongez l’excès pour éviter la formation de mousse.

Très important : Vaisselle non appropriée pour le lavage en machine. - Les planches à découper en bois, - Les ustensiles en acier oxydable ou en plastique non résistant à la chaleur, - Les objets en étain et en cuivre, - La vaisselle et les couverts collés, - Les couverts avec manches en bois, en corne ou en nacre, - Porcelaine antique ou peinte à la main. Lors d’achat de vaisselle, verres, couverts, faites-vous confirmer qu’ils sont bien appropriés à un lavage en machine.

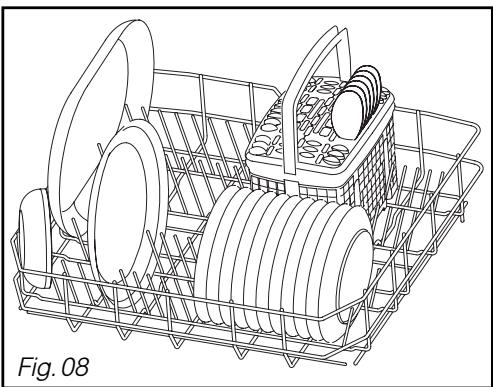

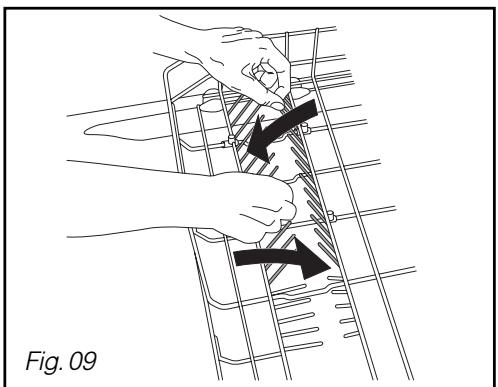

• LE PANIER INFÉRIEUR Disposez votre vaisselle de façon à ce que l’eau puisse circuler librement et asperger tous les ustensiles. Placez les plats, les poêles de grand diamètre sur les côtés. Evitez d’intercaler, d’accoler et de superposer les assiettes plates et creuses. (Fig. 08) Les picots rabattables facilitent le rangement de vos grands récipients. (Fig. 09) (selon modèle). Conseil : Fig. 08 Lorsque vous rentrez le panier inférieur vérifiez qu’aucun objet ne bute dans le fil gabarit du panier supérieur pour ne pas bloquer le moulinet. Déchargement de la vaisselle Videz d’abord votre panier inférieur pour éviter de faire tomber d’éventuelles gouttes d’eau du panier supérieur sur le panier inférieur. Fig. 09

• LE PANIER SUPÉRIEUR Ce panier est destiné plus particulièrement à recevoir : les verres, les tasses, les ramequins, les petits saladiers, les bols, les soucoupes etc... Rangez votre vaisselle de façon méthodique afin de gagner de la place (rangée de verres, de tasses, de bols etc...). Vous pouvez ranger également tasses, louches etc... sur les supports escamotables (Fig. 10) Conseil : panier à couverts Orientez le creux des verres, des tasses, des bols vers le bas. Fig. 10

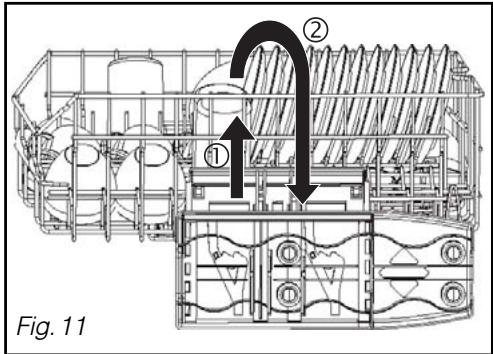

• Réglage en hauteur du panier supérieur (selon modèle) Le chargement de grands plats dans le panier inférieur nécessite le réglage du panier supérieur en position haute. Le réglage peut être effectué panier chargé. (Fig. 11) ① Réglage en POSITION HAUTE : Soulevez doucement votre panier de chaque coté jusqu’à enclenchement. Fig. 11 ② Réglage en POSITION BASSE : Soulevez votre panier à fond des deux côtés pour déverrouiller et raccompagnez le ensuite jusqu’à la position basse. Important : Vérifiez que le réglage des deux glissières est à la même hauteur : panier à l’horizontale.

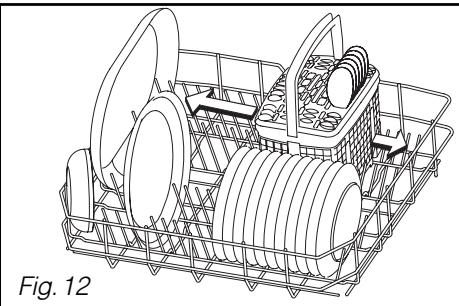

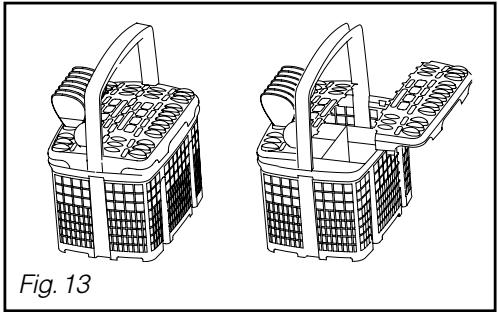

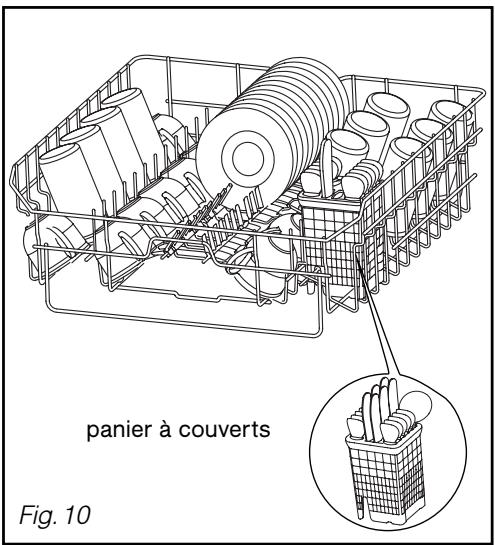

• LE PANIER A COUVERTS Le panier a couverts est coulissant pour vous permettre un chargement modulable. Il peut être disposé à n’importe quel endroit du panier inférieur. Ainsi vous pouvez effectuer des chargements divers en fonction des pièces de vaisselle (Fig. 12). Si vos couverts ou vos plats sont trop grands, modifiez le réglage en hauteur du panier supérieur (si il est réglable, selon modèle). Fig. 12 Des grilles amovibles sont à votre disposition si vous souhaitez un chargement des couverts ordonné. (Fig. 13) Pour un lavage et un séchage optimum, utiliser ces grilles de séparation en totalité ou partiellement. Orientez les manches de couverts vers le bas. Fig. 13 Important : Pour des raisons de sécurité nous recommandons de disposer les couteaux à bouts pointus la pointe en bas dans les paniers à couverts (risque d’accident). Les couteaux à longue lame et autres ustensiles de cuisine acérés doivent être placés à plat dans le panier supérieur. Evitez de laver dans votre lave-vaisselle les couverts dotés d’un manche en corne. Séparez l’argenterie des autres métaux en utilisant la grille de séparation.

• Porte mal fermée L’écran clignote lorsque la porte n’est pas ou mal fermée.

• Verrouillage accès programme Pendant la durée du programme l’accès au sélecteur de programmes est automatiquement protégé contre les manipulations éventuelles. Il se déverrouille automatiquement à la fin du programme ou par annulation.

• La sécurité anti-débordement Ce système active automatiquement la pompe de vidange si le niveau d’eau dans la cuve atteint une hauteur anormale.

• La sécurité anti-fuite Ce système interrompt l’alimentation d’eau si une fuite est détectée sous l’appareil. Remarque : Pour déverrouiller, appuyez sur la touche Départ/Annulation pendant trois secondes.

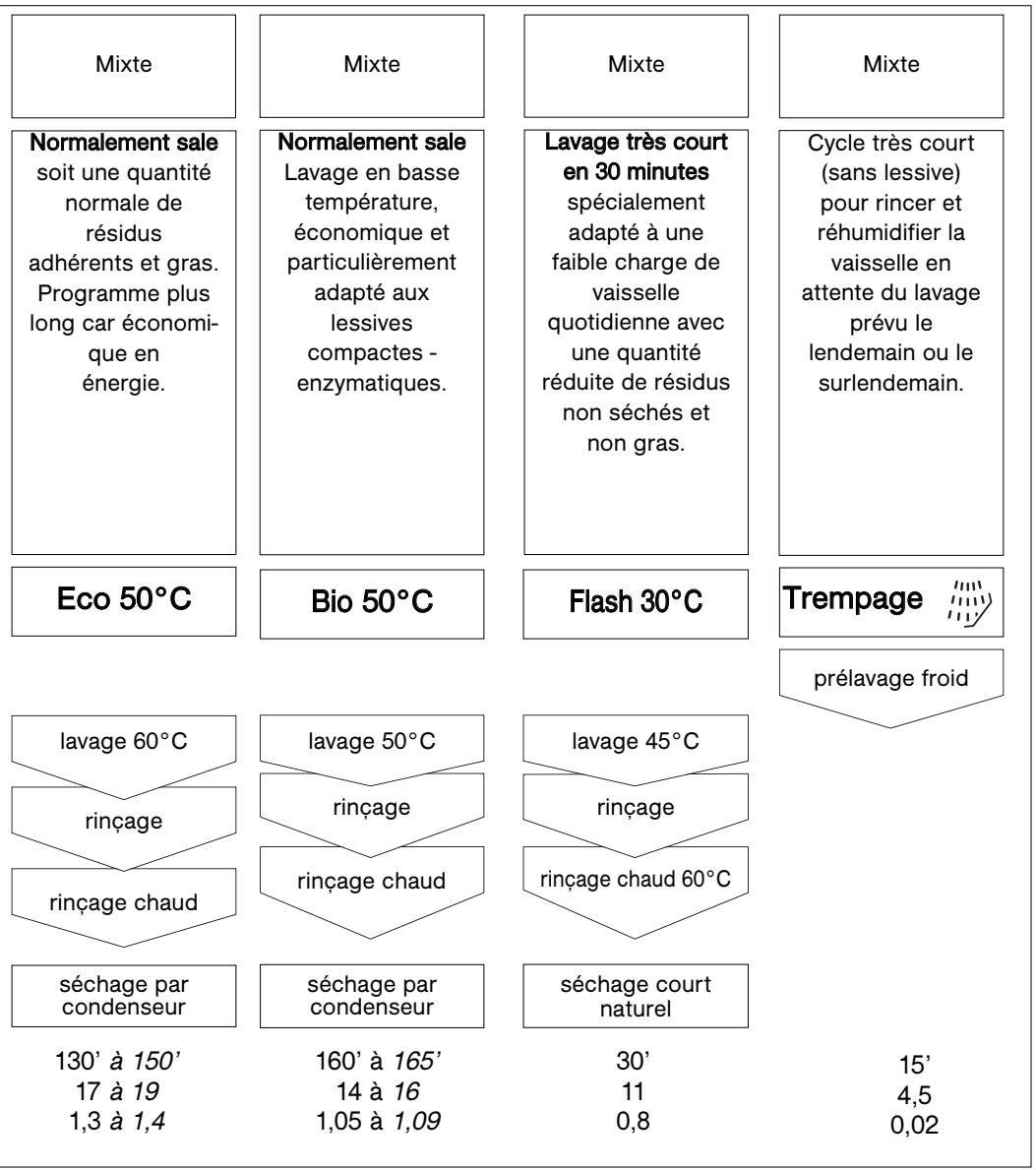

• TABLEAU DES PROGRAMMES Type de vaisselle : - porcelaine, casseroles, couverts, ver res, etc... Résistante Mixte Mixte Très sale. Grands plats et casseroles très sales, salissures cuites, graisses, friture, gratin, sauce etc.. Normalement sale soit une quantité normale de résidus adhérents et gras. Détection automatique du degré de salissure. Optimise les résultats en privilégiant les économies d’énergie. Programmes Intensif 70°C Normal 65°C

Déroulement du programme. prélavage chaud prélavage prélavage lavage 70°C lavage 60°C lavage 55/65°C rinçage rinçage rinçage rinçage chaud rinçage chaud rinçage chaud à titre indicatif séchage par condenseur séchage par condenseur séchage par condenseur Durée en min. eau (L) énergie (Kwh) 120’ à 140’ 17 à 19 1,7 à 1,8 90’ à 120’ 17 à 19 1,5 à 1,6 100’ à 130’ 17 à 21 1,4 à 1,6 Quantité, type, état des résidus alimentaires. Ces valeurs se réfèrent : - à des conditions normales d’utilisation avec des produits séparés (détergents, sel, produit de rinçage). - à des conditions d’utilisation de produits multifonction seulement. Elles peuvent varier en fonction de la charge, de la température de l’eau, du réglage de l’adoucisseur, de la présence de produit de rinçage et la tension de l’alimentation.

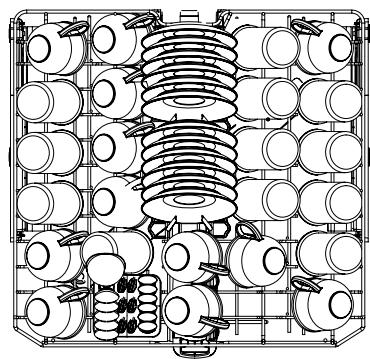

Mixte Mixte Mixte Mixte Normalement sale soit une quantité normale de résidus adhérents et gras. Programme plus long car économique en énergie. Normalement sale Lavage en basse température, économique et particulièrement adapté aux lessives compactes enzymatiques. Lavage très court en 30 minutes spécialement adapté à une faible charge de vaisselle quotidienne avec une quantité réduite de résidus non séchés et non gras. Cycle très court (sans lessive) pour rincer et réhumidifier la vaisselle en attente du lavage prévu le lendemain ou le surlendemain. Eco 50°C Bio 50°C Flash 30°C Trempage prélavage froid lavage 60°C rinçage rinçage chaud séchage par condenseur 130’ à 150’ 17 à 19 1,3 à 1,4 lavage 50°C lavage 45°C rinçage rinçage rinçage chaud rinçage chaud 60°C séchage par condenseur séchage court naturel 160’ à 165’ 14 à 16 1,05 à 1,09 30’ 0,8

Conseil : Consultez le tableau des programmes, pages précédentes, pour déterminer celui dont vous avez besoin selon le type de vaisselle, la quantité et l’état des résidus alimentaires.

• Mise en marche de l’appareil Marche/Arrêt” A pour Appuyez sur la touche “M mettre l’appareil sous tension.

• Départ immédiat d’un programme Choisissez votre programme en appuyant sur l’une ou l’autre touche B . Le voyant associé au programme s’allume. L’afficheur indique la durée du programme. Appuyez sur “Départ” F , refermez la porte, le programme commence, le voyant “En cours” est allumé. Durée du programme Temps restant du programme Fin du programme Le temps se décompte au fur et à mesure du déroulement du programme. L’afficheur indique le temps restant du programme Un court signal sonore (bip) confirme la sélection de la touche, à l’exception de la touche “Marche Arrêt”.

• L’OPTION HEURES CREUSES Votre lave-vaisselle est conçu pour détecter automatiquement le signal EDF heures creuses. En sélectionnant cette option votre lave-vaisselle démarrera automatiquement la nuit,, sur la plage horaire la plus favorable pour les économies d’énergie.

• Recherche de la période “Heures Creuses” Cette phase est activée à la première mise sous tension. Votre lave-vaisselle vérifie si le système des heures creuses est disponible sur le réseau électrique. Pendant cette phase qui peut durer 24 heures maxi, toutes les autres fonctions de votre lave-vaisselle sont utilisables.

• Lancement d’un programme en Attente départ programme en heures creuses “Heures Creuses” Choisissez votre programme en appuyant sur l’une ou l’autre touche de programme B . Appuyez sur la touche “Départ différé”. L’afficheur indique HC (dans le cas d’heures creuses disponibles). Départ”. Validez en appuyant sur “D Refermez la porte. Le programme démarrera à la réception du signal “d’Heures Creuses”. Temps restant du programme Fin du programme

• Départ différé d’un programme Attente Départ différé Programmez le départ différé, d’heure en heure (1 H à 12 H), en appuyant sur la touche “Départ Différé” D . Validez en appuyant sur “Départ” F . Refermez la porte. L’écran décompte d’heure en heure jusqu’au départ du programme.

• Fin d’un programme Fin du programme Le voyant “En cours” clignote 15 minutes avant la fin du programme. Lorsque le prorgramme est terminé l’écran affiche

• Annulation d’un programme A tout moment il est possible d’annuler un programme en appuyant sur la touche “Départ Annulation” pendant quelques secondes.

• Arrêt de l’appareil Lorsque que le programme est terminé, appuyez sur la touche “Marche Arrêt” .

Le système de filtration est composé de plusieurs éléments : A - Le filtre à déchets. B - Le grand filtre principal.

Les filtres sont situés au centre de la cuve et doivent être nettoyés régulièrement pour obtenir un résultat de lavage optimal.

Avant le démontage des filtres, retirez les déchets posés sur le grand filtre principal B à l’aide d’une éponge pour éviter que ces déchets ne bouchent les bras d’aspersion. Orientez le bras D comme sur le dessin (Fig. 14).

➁ Dévissez d’un quart de tour le filtre à déchets puis le retirer A . ③ Retirez le filtre principal B . ④ Retirez le tamis micro filtre

C . ⑤ Nettoyez soigneusement les filtres

et C sous l’eau courante (Fig. 15). Remontage : Procédez dans l’ordre inverse en positionnant les filtres C B puis A .

Fig. 15 Important : N’oubliez pas de verrouiller le filtre à déchets A en le tournant d’un quart de tour bien à fond.

• Périodiquement Effectuez tous les 3 ou 4 mois, un programme d’entretien sans vaisselle pour éliminer tout dépôt éventuel, avec un produit de nettoyage spécial lave-vaisselle vendu dans le commerce. Important : Conservez ce produit hors de portée des enfants.

• Arrêt prolongé Nettoyez complètement votre lave-vaisselle, puis débranchez l’alimentation électrique et fermez le robinet d’arrivée d’eau. Maintenez votre lave-vaisselle hors gel. Conseil : Ne pas employer les poudres abrasives, éponges métalliques, et les produits à base d’alcool, de diluant. Utilisez un chiffon ou une éponge. En cas de déménagement, pour éviter que de l’eau s’écoule, effectuez auparavant un programme de trempage.

• Entretien courant Pour préserver votre appareil, nous vous recommandons d’utiliser les produits d’entretien Clearit. L’expertise des professionnels au service des particuliers Clearit vous propose des produits professionnels et des solutions adaptées pour l’entretien quotidien de vos appareils électroménagers et de vos cuisines. Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

• RECAPITULATIF DES DEFAUTS d01 : défaut d'alimentation eau (robinet) d07 : défaut Débordement / Antifuite d02 : défaut vidange d08 : défaut de distribution arrosage d03 : défaut de chauffage d11 : défaut capteur de pression d04 : défaut température d12 : défaut remplissage (détection entrée eau) d05 : défaut moteur d13 : défaut de chauffage d06 : défaut moteur d14 : mauvais raccordement vidange ou débit et robinet insuffisant. Conseil : Lorsqu’un des défauts ci-dessus est survenu et en cas d’appel à un dépannneur, n’oubliez pas de lui communiquer le message affiché (d01, d02.....) afin de lui faciliter la tâche.

• A LA MISE EN SERVICE Problème Causes possibles Que faire ? La porte retombe lourdement à - ressorts de porte pas assez l'ouverture (modèle intégrable) tendus pour compenser le poids du panneau. La porte ouverte ne reste pas à l'horizontale ou remonte trop rapidement (modèle intégrable) La porte "accroche" à la fermeture Le panier supérieur ne tient pas en position haute Petite fuite autour ou sous l'appareil (déplacer l'appareil pour mieux localiser la fuite) Petite fuite à la porte - serrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant. - ressorts de porte trop tendus. - desserrer les 2 vis tendeurs accessibles en partie inférieure, au-dessus des pieds avant. - équiper l'appareil d'un pan- absence de panneau bois. neau bois (panneau agglo si provisoire), et régler les ressorts. - appareil bancal - réglez les pieds. - porte mal centrée par rapport - recentrer en réglant les pieds à la cuve. AR. - mauvaise manipulation (le - manœuvrer plus progressivepanier est tiré trop vite vers le ment (voir notice), un côté haut). puis l’autre. - fuite au robinet. - vérifier présence joint et resserrer écrou. - fuite provenant de l'appareil. - fermer l'arrivée d'eau et appe(cf tableau défaut 07). ler un technicien. - appareil bancal, pas de niveau. - ajuster les pieds réglables. - porte mal centrée par rapport - régler les pieds AR à la cuve.

• LES VOYANTS Problème Le voyant sel ne s'éteint pas Causes possibles Que faire ? - absence de sel, ou quantité insuffisante de sel dans le réservoir pour déclencher le flotteur. - faire le plein du réservoir, et attendre la fin du cycle. Dans le cas d'une eau douce ne nécessitant pas de sel, le voyant reste allumé en permanence. Les voyants s'allument tous les - programmation erronée. - annuler la programmation en uns après les autres cours en appuyant 3 sec. sur la touche départ, puis refaire une nouvelle programmation. - mauvaise position du sélecteur - positionner le sélecteur en Un voyant clignote, le prode programme (entre 2 crans). face du programme. gramme ne démarre pas.

• LIÉ À LA PROGRAMMATION, AFFICHAGE Problème Causes possibles Que faire ? Le cycle dure trop longtemps. - les programmes économes en - utiliser ces programmes de énergie durent plus longtemps, préférence de nuit, quand la car ils compensent les T° plus durée et le délai de fin ne sont basses de lavage et séchage pas importants. par une durée plus longue de brassage et de séchage. L'appareil fait disjoncter - ampérage insuffisant pour ali- - vérifier ampérage de la prise menter tous les appareils en (10A mini) et capacité du service simultanément. compteur. - appeler un technicien. - défaut interne à l'appareil. L'appareil ne démarre pas - absence de tension secteur sur la prise. - robinet fermé. (cf tableau défaut 01). - tuyau d'alimentation plié. - vérifier prise et fusible - vérifier ouverture du robinet. - vérifier le passage correct du tuyau. - annuler en appuyant 3" sur - erreur sélection et blocage Départ et reprogrammer. programme affichage. - appui trop long (>2") sur bou- - faire juste une impulsion sur touche Départ pour lancer le ton départ. programme. - appareil en sécurité (anti-fuite). - appeler un technicien. (cf tableau défaut 07).

Problème L'appareil ne redémarre pas L'appareil ne vidange pas (cf tableau défaut 02). L'appareil est bloqué (cf tableau défaut 14). Causes possibles Que faire ? - ouverture de la porte en cours - attendre la fin de la temporisade cycle de lavage. tion de reprise de cycle (gestion interne réalisée par l’appareil). - opercule sur siphon d'évier - retirer l'opercule. non retiré. - tuyau vidange coudé. - vérifier passage correct du tuyau derrière l'appareil. - filtres totalement obstrués. - démonter et nettoyer les filtres et le puits de vidange. - pompe bloquée. - relancer un programme trempage. Si défaut persiste, appeler un technicien. - installation de vidange non - respecter les cotes d’installaconforme : vidange trop basse tion de la canne de vidange. ou tuyau trop enfoncé. - syphonnage : l’appareil vidange en même temps qu’il remplit.

• MAUVAIS RÉSULTAT DE LAVAGE Problème Causes possibles Que faire ? Traces alimentaires, redéposi- - vaisselle mal disposée (mas- - bien ranger la vaisselle, utiliser tions, "grains de sable" dans les quée par autre pièce plus les zones et accessoires les verres grande ou située au-dessous, mieux adaptés à chaque type pièces accolées, emboîtées). de pièces (voir notice). - moulinet supérieur bloqué par - vérifier libre rotation du moulinet couvert, plat.. (fil gabarit), régler le panier en position haute si besoin. - filtre mal verrouillé se soulève - vérifier placage et verrouillage pendant le lavage. du filtre (le tourner "à fond" vers la droite). - tamis microfiltre encrassé. - démonter et nettoyer tous les filtres (à l'eau tiède), y compris le tamis (1 fois par mois). - Une ou plusieurs ouïes de - démonter le moulinet en tourmoulinet bouchées. nant le levier d’un quart de tour et le nettoyer sous le robinet (n’utilisez aucun ustensile qui pourrait détériorer les ouïes). Remonter le moulinet. Traces graisseuses - dose lessive trop faible, les- augmenter la dose, essayer une sive peu performante, produit autre lessive. éventé. - programme mal adapté (trop - choisir programme avec tembasse T°, durée trop courte). pérature supérieure.

• MAUVAIS RÉSULTAT DE LAVAGE... Traces blanches (identifier nature des traces) - pellicule calcaire (s'enlève au vinaigre). - traces de sel (goût salé sur vaisselle). Traces blanches (identifier nature des traces) - opalisation du verre par eau trop douce (ne s'efface pas). Traces colorées (thé, vin, café) - pièces de vaisselle mal disposées. - dose lessive insuffisante ou lessive pas assez performante. - programme trop basse température. - si vous utilisez un produit multifonction. Traces de coulures ou gouttes - manque produit de rinçage ou sur verres dose insuffisante. - vérifier présence de sel dans réservoir (voyant éteint = OK). - vérifier dureté de l'eau au robinet et réglage correct de l'adoucisseur. Régler sur une plage supérieure si besoin. - eau trop dure pour une utilisation lessive "4 en 1" sans rajout de sel. - vérifier la bonne fermeture du bouchon de pot à sel. - vérifier dureté de l'eau au robinet et régler correctement l'adoucisseur. Certaines lessives en pastilles sont plus agressives sur verres et décors (changer de produit, utiliser si besoin un produit protecteur). - orienter les creux des récipients vers les jets. - augmenter la dose, essayer une autre lessive. - choisir un programme mieux adapté avec une température plus élevée. - utilisez l’option “4 “en 1” (selon modèle). - vérifier voyant et remplir complètement le réservoir, régler le doseur si nécessaire à position supérieure. - produit de rinçage périmé ou - remettre produit récent (un inefficace. bon produit se dilue facilement et mousse dans l'eau froide). - si vous utilisez un produit - Utilisez l’option “4 en 1” avec multifonction. réglage privilégiant le séchage (paramétrage du menu - selon modèle). Traces séchées sur verres, net- - si vous utilisez un produit - Utilisez l’option “4 en 1” avec teté insuffisante. multifonction. réglage privilégiant la brillance (paramétrage du menu - selon modèle).

• MAUVAIS FONCTIONNEMENT Problème Remplissage en permanence Beaucoup de déchets sur le grand filtre en fin de cycle. Traces de rouille sur inox Causes possibles - (cf tableau défaut 12). orifice vidange située trop bas par rapport à l’appareil. - les filtres et le puits de vidange sont bouchés par excès de salissures. Que faire ? - canne de vidange tombée au sol. - démonter et nettoyer les filtres et le fond du puits de vidange, oter les plus gros déchets des assiettes avant de les mettre dans le lave-vaisselle. - qualité inox (couteaux en parti- - utiliser couverts “spécial laveculier) non adaptés au lavage vaisselle”. en machine. - vérifier bonne fermeture du bouchon pot à sel.

• MAUVAIS RÉSULTAT DE SÈCHAGE Problème Nombreuses gouttes sur les verres Causes possibles Que faire ? - manque produit de rinçage ou - vérifier voyant et remplir comdose insuffisante. plètement le réservoir. - la dose n'est pas distribuée. - si le réservoir n'est pas vide après environ 60 lavages, appeler un technicien. - positionnement de vaisselle. - pour atténuer le phénomène, disposer la vaisselle de façon à limiter le plus possible les rétentions d'eau, laisser si possible la porte entrouverte quelques minutes. Gouttes sur vaisselle en plasti- - ces articles isolants ont une que, revêtement téfal… faible masse calorifique. - les disposer au mieux en privilégiant si possible le panier supérieur. Moins bon séchage en programme rapide - sur les programmes rapide, la - sélectionner un programme T° et la durée de séchage sont rapide à bon escient ou laisser réduites pour limiter la durée la porte entre-ouverte queldu cycle au maximum. ques minutes. Condensation sur parois de la contre-porte ou de la cuve. - de la condensation peut se produire sur les parois, notamment après refroidissement (l'isolation phonique renforce le phénomène).

• RELATIONS CONSOMMATEURS Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (voir Fig. 16).

• Pour en savoir plus sur tous les produits de la marque : informations, conseils, les points de vente, les spécialistes après-vente.
• Pour communiquer : nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement. > Vous pouvez nous écrire : Service Consommateurs BRANDT BP 9526

95069 CERGY PONTOISE CEDEX

> ou nous téléphoner au :

=> tarif en vigueur au 1er avril 2004. Fig. 16

Lors d’une intervention d’entretien, demandez l'utilisation exclusive de pièces détachées certifiées d’origine.

• Service fourni par FagorBrandt SAS, locataire-gérant, Etablissement de Cergy, 5/7 avenue des Béthunes, 95 310 Saint Ouen L’Aumône SAS au capital social de 20 000 000 euros RCS Nanterre 440 303 196.

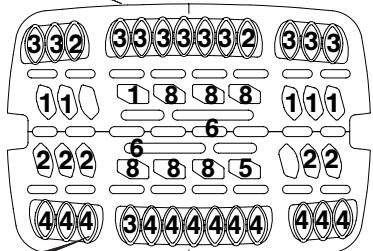

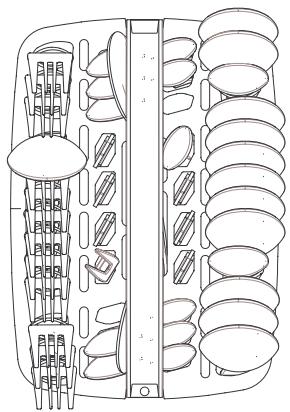

• Données communes — Capacité de lavage - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 12 couverts normalisés — Rangement de la vaisselle - - - - - - - - - - - - - - - - - - - - - - - - - - - - fig. A-B-C voir page suivante — Chargement effectué selon les indications page suivante, sans clayettes latérales, sans fil verre, et 5 supports tasses/soucoupes (4 pour 12 soucoupes & 1 pour 2 tasses) — Réglage panier supérieur - - - - - - - - - - - - - - - - - - - - - - - - - - - - position basse — Réglage du distributeur du produit de rinçage - - - - - - - - - - - 3 — Réglage de l’adoucisseur - - - - - - - - - - - - - - - - - - - - - - - - - - - - H2 Pour obtenir des informations détaillées par rapport aux tests comparatifs portant sur le degré de salissure, le type de vaisselle et de couvert etc..., contactez le fabricant de l’appareil avant le début des tests.

• Essais selon la norme EN 50242 : — Programme préconisé - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - — Dosage du produit de lavage - - - - - - - - - - - - - - - - - - - - - - - - - - “Bio 50°C” 30 g lessive B

• Essais selon selon la méthode mixte IEC 436/DIN 44990 : — Programme préconisé - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - — Dosage du produit de lavage - - - - - - - - - - - - - - - - - - - - - - - - - - “Eco” 5 + 25 g lessive C Nota : cas des essais avec pastille multifonction : - Vérifier le bon réglage de l’adoucisseur H0, HI ou H2 selon la dureté de l’eau. - Tirer le tiroir du distributeur à lessive et mettre la pastille dans le compartiment intérieur. - Choisir l’option “TABS” au tableau de commande.
