Type de produit	Hotte aspirante
Marque	AIRLUX
Modèle	AH63BRK
Tension d'alimentation	220-240 V (selon plaque signalétique)
Classe d'isolation	Classe I (nécessite mise à la terre)
Distance minimale de sécurité	650 mm entre plan de cuisson et hotte
Diamètre de sortie d'air	150 mm (avec réduction 120 mm possible)
Éclairage	Lampe halogène 20 W ou lampes 28-40 W
Vitesses d'aspiration	3 vitesses : minimale, moyenne, maximum
Filtres anti-graisse	Métalliques auto-porteurs, lavables au lave-vaisselle
Filtres anti-odeur	Au charbon actif, non lavables, à remplacer
Fréquence de nettoyage des filtres anti-graisse	Tous les 2 mois (plus souvent en usage intensif)
Fréquence de remplacement des filtres anti-odeur	Tous les 3-4 mois (plus souvent en usage intensif)
Utilisation prévue	Domestique, élimination des odeurs de cuisine
Type d'installation	Version aspirante ou filtrante
Commandes	Boutons pour éclairage (L), moteur (M), vitesses (V)
Réparabilité	Ampoules remplaçables par l'utilisateur ; filtres remplaçables
Sécurité	Débrancher avant entretien ; ne pas utiliser avec flammes libres

FOIRE AUX QUESTIONS - AH63BRK AIRLUX

Quelle est la hauteur minimale d'installation de la hotte ?

La distance minimale de sécurité entre le plan de cuisson et la hotte doit être d'au moins 650 mm. Certains modèles peuvent être installés plus bas : consultez les sections 'Encombrement' et 'Installation' de la notice.

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse métalliques sont lavables au lave-vaisselle ou à la main. Il est recommandé de les nettoyer tous les 2 mois, ou plus souvent en cas d'usage intensif. Laissez-les sécher avant de les remonter.

Quand faut-il remplacer les filtres à charbon ?

Les filtres anti-odeur au charbon actif ne sont pas lavables. Ils doivent être remplacés tous les 3 à 4 mois, ou plus fréquemment si la hotte est beaucoup utilisée.

Comment remplacer l'ampoule de la hotte ?

Pour les ampoules halogènes de 20 W, retirez les 2 vis du support d'éclairage, remplacez la lampe en veillant à bien insérer les fiches dans la douille, puis remontez le support. Pour les lampes de 28-40 W, retirez les filtres métalliques, dévissez l'ancienne lampe et remplacez-la par une de mêmes caractéristiques.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, la hotte peut être installée en version filtrante. Dans ce cas, les filtres à charbon actif doivent être en place et l'air est recyclé dans la pièce. Suivez les instructions pour percer un trou de 150 mm dans l'étagère supérieure.

Que faire si la hotte ne fonctionne pas après installation ?

Vérifiez d'abord que l'appareil est branché et que l'interrupteur bipolaire est enclenché. Assurez-vous que le chariot coulissant est ouvert énergiquement jusqu'au déclic pour la première utilisation. Si le problème persiste, contactez le service après-vente.

Est-il dangereux de laisser des flammes sous la hotte ?

Oui, ne laissez jamais de flammes libres à forte intensité sous la hotte. Risque d'incendie. Réglez toujours les flammes pour qu'elles ne dépassent pas le fond des marmites et ne préparez pas d'aliments flambés sous la hotte.

Comment raccorder la hotte à une sortie d'air ?

Utilisez un tube rigide ou flexible de diamètre 150 mm (ou 120 mm avec le flasque de réduction fourni). Fixez-le avec des colliers appropriés. Le parcours de la tuyauterie doit être le plus court possible. Ne connectez pas la hotte à des conduits de fumée de combustion.

Que faire en cas de cordon d'alimentation endommagé ?

Ne pas utiliser l'appareil. Faites remplacer le cordon par le fabricant ou son service après-vente pour éviter tout risque d'électrocution.

La hotte est-elle adaptée aux personnes à mobilité réduite ?

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites, sauf si elles sont sous la surveillance d'une personne responsable. Les enfants doivent être surveillés pour éviter qu'ils jouent avec l'appareil.

MODE D'EMPLOI AH63BRK AIRLUX

La présente notice d'emploi vaut pour plusieurs versions de l'article. Elle peut contenir des descriptions d'accessoires ne figurant pas dans toute apparition.

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être d'au moins 650 mm (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe I, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telle que (chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante de la pièce. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air. Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar.
• En cas d'endommagement du cordon d'alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.
• Si les instructions de montage pour la plaque de cuisson au gaz spécifient une plus grande distance que celle indiquée ci-dessus, cela doit être pris en compte. Les règlements concernant l'évacuation d'air doivent être respectés.

UTILISATION

La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine. - Ne jamais utiliser abusivement la hotte. - Ne pas laisser les flammes libres à forte intensité quand la hotte est en service. - Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites. - Contrôler les fritures lors de l'utilisation car l'huile surchauffée peut s'enflammer. - Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie. - Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. - « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des produits de cuisson. »

ENTRETIEN

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps utile des filtres, à la cadence conseillée (risque d'incendie). Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et un détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

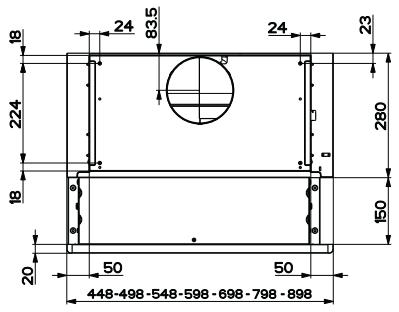

Encombrement

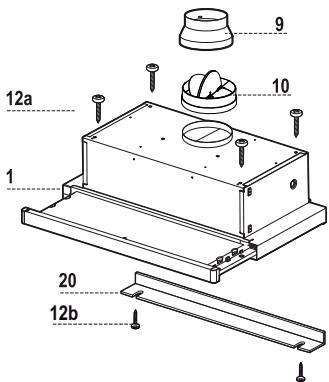

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotté équipé de:Commandes, Lumière, Groupe Ventilateur, Filtres
9	1	Flasque de Réduction Ø 150-120 mm
10	1	Buse avec clapet Ø 150
20	1	Profil fermeture
Réf.	Q.té	Composants pour l'installation
12a	4	Vis 4,2 x 44,4
12b	2	Vis 4,2 x 12,7
	Q.té	Documentation
	1	Manuel d'instructions

Perçage du plan de support et montage de la hotte

MONTAGE AU MOYEN DE VIS

• Le plan de support de la hotte doit être monté plus en haut de 135 mm par rapport au plan inférieur des armoires murales.
• Percer un trou de Ø 4,5 mm sur le support, en utilisant le gabarit de perçage fourni avec l'appareil.
• Percer un trou de Ø 150 mm sur le plan de support, en utilisant le gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 vis 12a (4,2 x 44,4) fournies avec l'appareil.

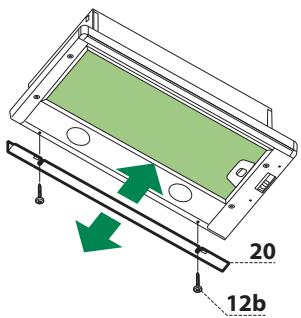

PROFIL DE FERMETURE

• Il est possible de boucher l'espace entre le rebord de la hotte et la paroi du fond, en appliquant le profil 20 fourni avec l'appareil avec les vis 12b.

Branchements

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de diamètre 150 ou 120 mm, au choix de l'installateur.

Branchement avec un tube de diamètre 150

• Insérer la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.

Branchement avec un tube de diamètre 120

• Insérer le flasque de réduction 9 sur la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

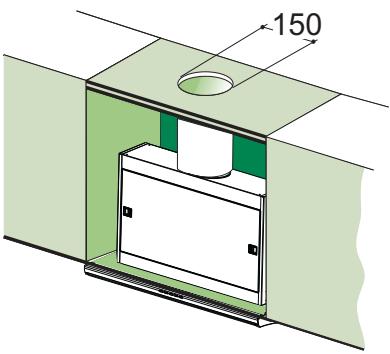

SORTIE AIR VERSION FILTRANTE

• Percer un trou de diamètre 150 mm sur l'étagère qui se trouve au-dessus de la hotte.
• Connecter la sortie du corps de la hotte avec la partie supérieure de l'armoire murale au moyen d'un tube rigide ou flexible de diamètre 150 mm, dont le choix sera effectué par l'installateur.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ÉLECTRIQUE

• Brancher la hotte sur le secteur en intercalant un interrupteur bipolaire avec une ouverture des contacts d'au moins 3 mm.
• Après avoir installé la hotte, il est indispensable, pour la première fois, d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

Tableau de commande

L Lumières : allume et éteint l'éclairage. M Moteur : allume et éteint le moteur d'aspiration. V Vitesses : détermine les vitesses d'exploitation ainsi subdivisées :

1. Vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

L Lumières : allume et éteint l'éclairage. M Moteur : allume et éteint le moteur d'aspiration. V Vitesses : détermine les vitesses d'exploitation ainsi subdivisées :

1. Vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

Filtres anti-graisse

NETTOYAGE DES FILTRES ANTI-GRAISSE MÉTALLIQUES AUTO-PORTEURS

• Les filtres peuvent être également lavés au lave-vaisselle ; il faut les laver tous les 2 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense. Sortir le tiroir aspirant.
• Retirer un filtre à la fois, en intervenant sur les crochets spécifiques prévus.
• Laver les filtres en évitant de les plier, puis laisser sécher avant de les remonter (l'éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l'efficacité de celui-ci).
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.
• Fermer le tiroir aspirant.

Filtres anti-odeur (version recyclage)

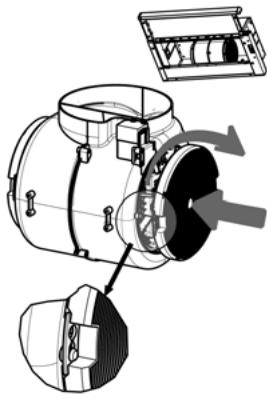

REMPLACEMENT

Attention : éteindre les lumières et attendre le refroidissement des ampoules avant de procéder au remplacement du filtre anti-odeur.

• Les filtres ne peuvent pas être lavés ni régénérés ; il faut les remplacer tous les 3-4 mois d'emploi environ, ou bien plus souvent en cas d'emploi particulièrement intense. Sortir le chariot aspirant.
• Retirer les filtres anti-graisse.
• Retirer le filtre anti-odeur au charbon actif saturé, en intervenant sur les crochets spécialement prévus.
• Mettre le nouveau filtre en l'accrochant bien en place.
• Remonter les filtres anti-graisse.
• Refermer le chariot aspirant.

REMPLACEMENT DES LAMPES

Lampe halogène de 20 W.

• Retirer les 2 vis qui fixent le support éclairage et ôter ce dernier de la hotte.
• Extraire la lampe du support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la douille.
• Remonter le support en le fixant à l'aide des deux vis précédemment retirées.

Éclairage

REMPLACEMENT DES LAMPES

Lampes de 28W-40W

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.
