Type de produit	Hotte aspirante / filtrante
Marque	AIRLUX
Modèle	AHDPESOIX
Modes de fonctionnement	Aspirant, filtrant, avec moteur externe
Alimentation électrique	230 V, 50 Hz, fusible 3A
Classe électrique	Classe II (double isolation)
Distance minimale au plan de cuisson	65 cm
Commandes	Mécaniques : éclairage, arrêt, 3 vitesses
Éclairage	Lampe intégrée (usage limité à la cuisson)
Filtre anti-graisse	Lavable au lave-vaisselle, nettoyage tous les 2 mois
Filtre à charbon actif	Non lavable, remplacement tous les 4 mois
Évacuation	Tuyau de raccordement vers l'extérieur
Installation	Murale, avec fixation par vis et chevilles
Raccords télescopiques décoratifs	Réglables, fixation au plafond
Sécurité	Ne pas utiliser avec flammes libres ; ne pas contrôler les frites ; dépression max 4 Pa
Entretien extérieur	Chiffon imbibé d'alcool dénaturé ou détergent neutre
Recyclage (DEEE)	Conforme directive 2002/96/CE, collecte sélective

FOIRE AUX QUESTIONS - AHDPESOIX AIRLUX

Comment installer la hotte AIRLUX AHDPESOIX ?

L'installation doit être réalisée par un professionnel. Fixez d'abord les supports muraux en respectant les cotes (Fig.2), puis fixez la hotte avec les vis. Pour les raccords décoratifs, réglez la bride supérieure et fixez-la au plafond avant de raccorder le tuyau d'évacuation.

Quels sont les modes de fonctionnement disponibles ?

Trois modes : aspirant (évacuation extérieure), filtrant (recyclage avec filtre à charbon) et moteur externe (connexion à une aspiration centralisée).

Comment nettoyer le filtre anti-graisse ?

Lavez le filtre anti-graisse au lave-vaisselle ou à la main tous les 2 mois. Un nettoyage régulier prévient les risques d'incendie.

Quand remplacer le filtre à charbon actif ?

Remplacez le filtre à charbon actif tous les 4 mois. Il n'est ni lavable ni régénérable. La fréquence dépend de l'usage et du type de cuisine.

Quelle est la hauteur minimale entre la hotte et la cuisinière ?

La distance minimale entre la surface de cuisson (brûleurs) et la partie la plus basse de la hotte est de 65 cm.

Comment utiliser les commandes mécaniques ?

Les touches sont : A pour éclairage, B pour arrêt, C pour première vitesse, D pour deuxième, E pour troisième. Utilisez la hotte quelques minutes avant de cuisiner et arrêtez-la 15 minutes après.

Puis-je utiliser une flamme libre sous la hotte ?

Non, il est interdit de cuire à flamme libre sous la hotte. Cela endommage les filtres et présente un risque d'incendie.

Que faire en cas de dépression excessive dans la pièce ?

Si vous utilisez simultanément une hotte aspirante et un appareil à combustion (chaudière, cheminée), la dépression ne doit pas dépasser 4 Pa. Prévoyez une ventilation suffisante.

Comment remplacer le câble d'alimentation ?

Si le câble est endommagé, il doit être remplacé par le fabricant ou un service technique agréé. N'utilisez pas un câble non conforme.

La hotte est-elle compatible avec un système d'aspiration centralisée ?

Oui, en mode moteur externe. L'interrupteur commande une soupape thermodlectrique : ouverture en 1 minute après mise sous tension, fermeture après 100 secondes en position arrêt.

MODE D'EMPLOI AHDPESOIX AIRLUX

Instructions pour l'usage et la maintenance

max 90 cm

Fig.1 Fig.2

Fig.3

Fig.4 Fig.5

Fig.6

Fig.7

GÉNÉRALITÉS

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a été conçu pour être utilisé dans le modèle aspirant (évacuation de l'air à l'extérieur - Fig.1B), filtrant (retour de l'air à l'intérieur - Fig.1A) ou doté d'un moteur externe (Fig.1C).

CONSEILS POUR LA SÉCURITÉ

1. Attention, lorsque dans la même pièce vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentées par une énergie autre que l'électricité, vous pouvez créer un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local.

Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique :

• Vérifier les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vous assurer que la tension et la puissance correspondent à celles du réseau. Contrôler aussi si la prise est adaptée. En cas de doute, contacter un électricien qualifié.
• Si le câble d'alimentation est endommagé, il faut le remplacer par un autre câble ou par un ensemble spécialement prévu, que vous pouvez commander auprès du fabricant ou de l'un de ses services d'assistance technique.
• Raccorder l'appareil au secteur à l'aide d'une prise avec fusible de 3 A ou aux deux bornes du diphasé protégées par un fusible de 3 A.

2. ATTENTION !

Dans certaines circonstances, les électroménagers peuvent être dangereux.

A) Ne pas contrôler les fritures pendant que la hotte est en fonctionnement. B) Ne pas toucher les lampes et les zones adjacentes, pendant et immédiatement après une utilisation prolongée du système d'éclairage. C) Il est interdit de cuire des aliments à la flamme sous la hotte. D) Éviter la flamme libre, car elle est nuisible pour les filtres et dangereuse pour les incendies. E) Contrôler constamment les aliments frits pour éviter que l'huile surchauffée ne prenne feu. F) Avant d'effectuer tout entretien, déconnecter la hotte du réseau électrique. G) Cet appareil n'a pas été conçu pour être utilisé par des enfants ou par des personnes inaptes sans surveillance. H) Veiller à ce que les enfants ne jouent pas avec l'appareil.

Cet appareil est marqué conformément à la Directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Assurez-vous que cet appareil soit mis au rebut selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.

Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet appareil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques.

Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets.

Pour tout autre renseignement sur le traitement, la récupération et le recyclage de cet article, veuillez contacter le bureau

concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre appareil.

INSTRUCTIONS POUR L'INSTALLATION

Le montage et le branchement électrique doivent être effectués par un personnel spécialisé.

- Connexion électrique

L'appareil est construit en classe II. Pour cela, aucun câble ne doit être connecté à la prise de terre.

La connexion au réseau électrique doit être effectuée comme suit :

MARRON = L (phase)

BLEU = N (neutre)

Si elle n'a pas été prévue, monter sur le câble une fiche normalisée pour la charge indiquée sur l'étiquette des caractéristiques. Si elle est dotée d'une fiche, la hotte doit être installée de sorte que la fiche soit accessible.

En cas de connexion directe au réseau électrique, il est nécessaire d'interposer entre l'appareil et le réseau un interrupteur omnipolaire avec une ouverture minimale entre les contacts de 3 mm, proportionnel à la charge et conforme aux normes en vigueur.

• La distance minimale entre la surface de support des récipients de cuisson sur le dispositif de cuisson et la partie la plus basse de la hotte doit être d'au moins 65 cm.

S'il doit être utilisé un tuyau de connexion composé de deux ou plusieurs parties, la partie supérieure doit être à l'extérieur de la partie inférieure.

Ne pas relier le tuyau d'évacuation de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de l'électricité.

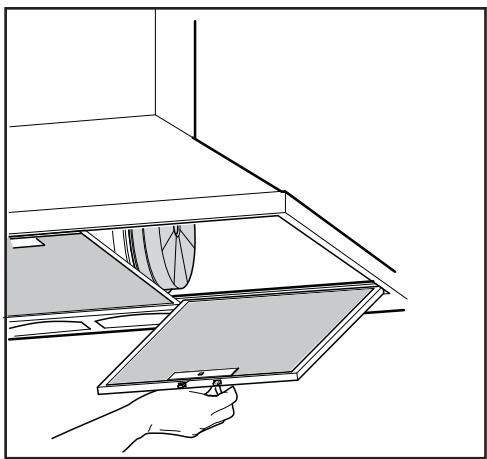

Pour une manœuvrabilité plus facile de l'appareil, avant d'exécuter les opérations de montage, déconnecter le ou les filtres anti-graisse (Fig. 6).

S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.

• Si l'appareil a été étudié pour être utilisé dans des habitations pourvues d'aspiration centralisée, effectuer les opérations suivantes :

- L'interrupteur commande l'ouverture et la fermeture d'une soupape au moyen d'un dispositif thermoélectrique. En commutant l'interrupteur sur la position ON, après une minute, la soupape s'ouvre en tournant de 90°, ce qui permet l'aspiration de l'air vicié. En mettant l'interrupteur sur la position OFF, après 100 secondes, la soupape se ferme.

- FIXATION MURALE

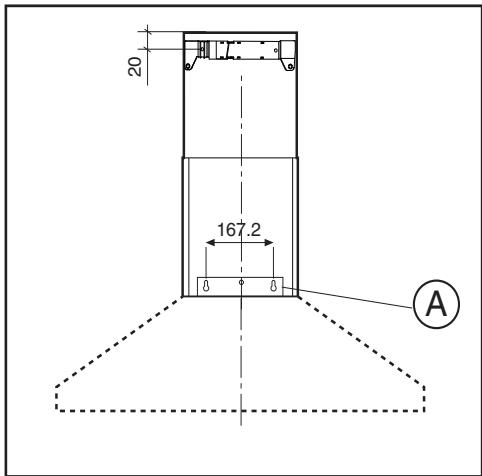

Effectuer les trous A en respectant les cotes indiquées (Fig. 2). Fixer l'appareil au mur et l'aligner dans la position horizontale avec les éléments suspendus. Cette opération terminée, fixer la hotte définitivement au moyen des 2 vis A (Fig. 4). En cas de montages différents, utiliser des vis et des goujons à expansion adaptés au type de mur (par exemple béton armé, placoplâtre, etc.). Au cas où les vis et les goujons seraient fournis avec l'appareil, s'assurer qu'ils sont adaptés au type de paroi où sera fixée la hotte.

FIXATION DES RACCORDS TÉLESCOPIQUES DE DÉCORATION

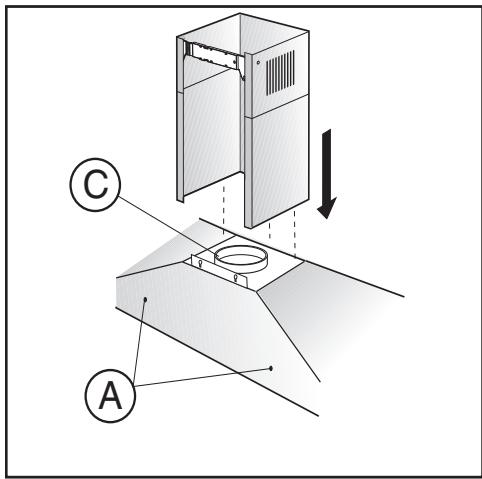

Prévoir l'alimentation électrique à l'intérieur de l'encombrement du raccord de décoration. Si votre appareil doit être installé dans le modèle aspirant ou doté d'un moteur externe, prévoir le trou de l'évacuation de l'air. Régler d'abord la largeur de la bride de support du raccord supérieur (Fig.3), ensuite la fixer au plafond, de manière à ce qu'elle soit sur l'axe de votre hotte au moyen des vis A (Fig.3), tout en respectant la distance depuis le plafond indiquée à la Fig.2. Raccorder la bride C au trou d'évacuation de l'air au moyen d'un tube de raccordement (Fig.4).

Introduire le raccord supérieur à l'intérieur du raccord inférieur et appuyer sur la coque.

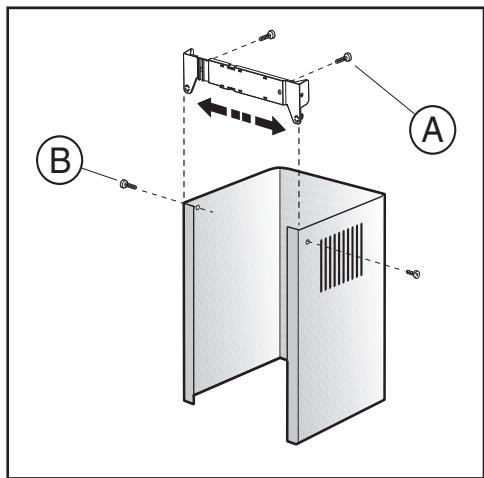

Retirer le raccord supérieur jusqu'à la bride et le fixer au moyen des vis B (Fig.3). Si on veut transformer la hotte du modèle aspirant au modèle filtrant, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage.

- MODÈLE FILTRANT

Installer la hotte et les deux raccords suivant l'indication reportée au paragraphe concernant le montage de la hotte dans le modèle aspirant. En cas de montage du raccord filtrant, se rapporter aux instructions figurant dans le jeu. Si le jeu n'est pas fourni, commandez-le à votre revendeur comme accessoire. Les filtres doivent être appliqués au groupe aspirant situé à l'intérieur de la hotte en les centrant par rapport au groupe aspirant et en les tournant de 90 degrés jusqu'au déclic d'arrêt.

EMPLOI ET ENTRETIEN

• Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même, il est conseillé de l'arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre anti-graisse et du filtre à charbon actif.
• Le filtre anti-graisse a pour rôle de retenir les particules grasses en suspension dans l'air. Il peut donc se boucher plus ou moins rapidement selon la fréquence d'utilisation de la hotte.
• Pour prévenir tout risque d'incendie, il faut laver les filtres anti-graisse au moins tous les 2 mois ; ces derniers sont lavables même au lave-vaisselle.
• Après plusieurs lavages, ils peuvent changer de couleur. Ceci ne donne pas droit à réclamation ni, par conséquent, à leur remplacement. Le non-respect des consignes de remplacement et de lavage peut entraîner un risque d'incendie des filtres anti-graisse.

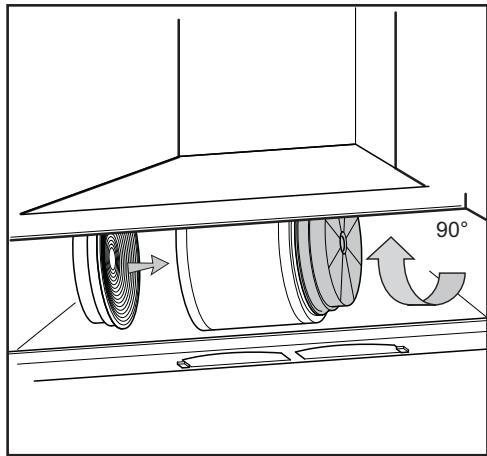

• Les filtres à charbon actif servent à filtrer l'air qui est ensuite renvoyé dans la pièce. Les filtres ne sont ni lavables ni régénérables ; il faut par conséquent les changer au moins tous les quatre mois. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine pratiquée et de la régularité du nettoyage du filtre anti-graisse.
• Nettoyez fréquemment la hotte, à l'intérieur et à l'extérieur, à l'aide d'un chiffon imbibé d'alcool dénaturé ou de détergents liquides neutres non abrasifs.
• N'utilisez l'éclairage de la hotte que pendant la cuisson, il n'est en effet pas conçu pour un éclairage général prolongé de la pièce. Une utilisation prolongée de l'éclairage diminue considérablement la durée de vie moyenne des lampes.

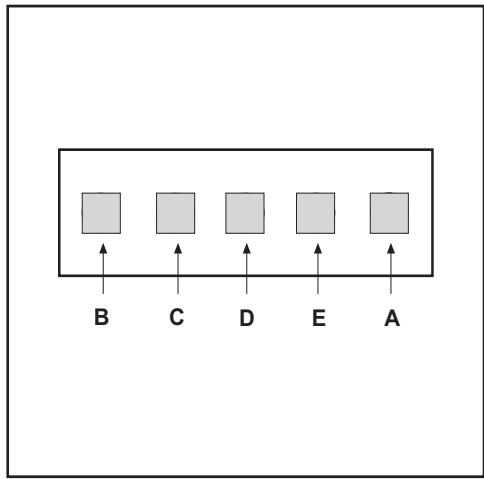

• COMMANDES : (Fig.5) Mécaniques, les symboles sont les suivants :

A = touche ÉCLAIRAGE, B = touche OFF, C = touche PREMIÈRE VITESSE, D = touche DEUXIÈME VITESSE, E = touche TROISIÈME VITESSE

NOUS DÉCLINONS TOUTE RESPONSABILITÉ POUR LES ÉVENTUELS DÉGÂTS PROVOQUÉS PAR L'INOBSERVATION DES SUSPITES INSTRUCTIONS.
