Type d'appareil	Hotte aspirante casquette
Installation	Libre installation
Fonction	Extraction et filtration des fumées
Matériau du corps	Acier inoxydable
Nombre de vitesses	3 vitesses
Type de filtre	Filtre métallique lavable
Éclairage	Lampe halogène
Niveau sonore	Non précisé
Puissance moteur	Non précisé
Dimensions (L x P x H)	Non précisé
Type de commande	Manuelle
Mode d'évacuation	Évacuation extérieure ou recyclage
Consommation électrique	Non précisé
Couleur	Inox
Accessoires inclus	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - SHC609XF1 SAUTER

Comment puis-je allumer le SAUTER SHC609XF1 ?

Assurez-vous que l'appareil est correctement branché à une prise électrique. Appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Pourquoi l'affichage de mon SAUTER SHC609XF1 reste noir ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Si l'affichage reste noir, il se peut qu'il y ait un problème électrique interne.

Comment régler la température de cuisson ?

Utilisez le bouton de réglage de la température sur le panneau de contrôle pour augmenter ou diminuer la température souhaitée.

Mon SAUTER SHC609XF1 ne chauffe pas, que faire ?

Vérifiez que le mode de cuisson est correctement sélectionné et que la température est suffisamment élevée. Si le problème persiste, contactez le service client.

Comment nettoyer le SAUTER SHC609XF1 ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon humide et un détergent doux pour nettoyer les surfaces. Ne pas immerger l'appareil dans l'eau.

Y a-t-il une fonction de sécurité sur le SAUTER SHC609XF1 ?

Oui, l'appareil est équipé d'une fonction de sécurité qui éteint automatiquement le four après une période d'inactivité.

Où puis-je trouver le manuel d'utilisation du SAUTER SHC609XF1 ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de Sauter dans la section 'Support' ou 'Téléchargements'.

Quels types de plats puis-je cuisiner avec le SAUTER SHC609XF1 ?

Le SAUTER SHC609XF1 est polyvalent et peut cuire une variété de plats tels que des viandes, des légumes, des gâteaux et des gratins.

Comment programmer une cuisson différée sur le SAUTER SHC609XF1 ?

Sélectionnez la fonction de cuisson différée sur le panneau de contrôle et réglez l'heure de début et la durée de cuisson souhaitée.

Que faire si le ventilateur émet un bruit étrange ?

Vérifiez que rien n'entrave le ventilateur. Si le bruit persiste, débranchez l'appareil et contactez le service après-vente.

MODE D'EMPLOI SHC609XF1 SAUTER

• Consignes de sécurité 03
• Respect de l'environnement 04 Description de votre appareil 05

2 / Installation de votre appareil

• Utilisation en version évacuation 06 Utilisation en version recyclage 06 Raccordement électrique 07 Montage de la hotte Evacuation extérieure 08 Recyclage 10

3 / Utilisation de votre appareil

Description des commandes 11

4 / Entretien et nettoyage de votre appareil

Nettoyage des filtres à graisse 12 - Changement du filtre charbon 12 Nettoyage de la carrosserie 13 - Changement de lampe 13 - Entretien de votre appareil 14

6 / Service apres-vente

Interventions 16 - Relations avec les consommateurs 16

Important

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'instructuer et d'utiliser votre appareil. Ils ont été rédigés pour leur sécurité et celle d'autrui.

Consignes de sécurité

• Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation.
• Cet appareil doit être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil.
• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.
• Notre appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été consu.
• Ne modifie pas ou n'essaie pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
• Les réparations doivent être exclusivement effectuées par un spécialiste agréé.
• Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien.
• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
• Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipients de cuisson, au-dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil).
• Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu.
• graisse risque d'occasionner un incendie.
• Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique).
• Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques, toutes modifications liées à l'évolution technique.
• Afin de retrouver aisément à l'avenir les références de votre ordinateil, nous vous conseillons de les noter en page "Service Après-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre ordinateil).

Attention

Dans le cas d'une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres cassettes.

Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

Respect de l'environnement

• Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
• Notre appare eils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.
• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention

L'installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtre cassette, retirez le film de protection.

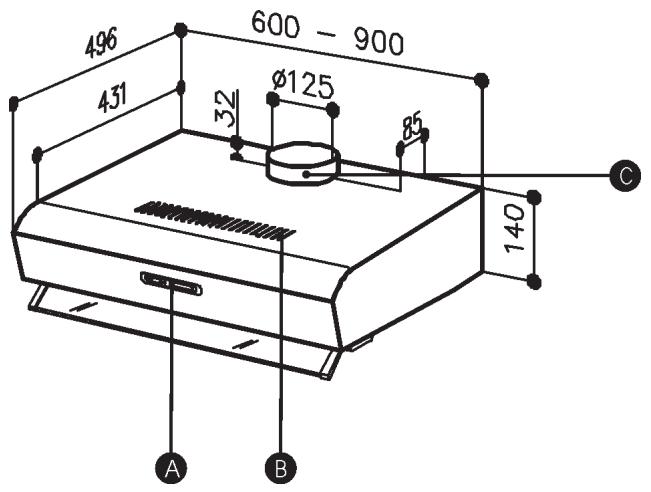

DESCRIPTION DE VOTRE APPAREIL

Commandes

Fentes

Bride

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc…) ou à une VMC (ventilation mécanique contrôlée).
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson.

L'appareil peut être utilisé soit en version à évacuation extérieure, soit en version à recyclage.

L'appareil est livré pour fonctionner en recyclage, les filtres à charbon actif sont montés d'origine (Option Ref. SHK26AF1 pour les modèles SHC621-SHC623-SHC634-SHC626, option Ref. SHK90AF1 pour le module SHC690).

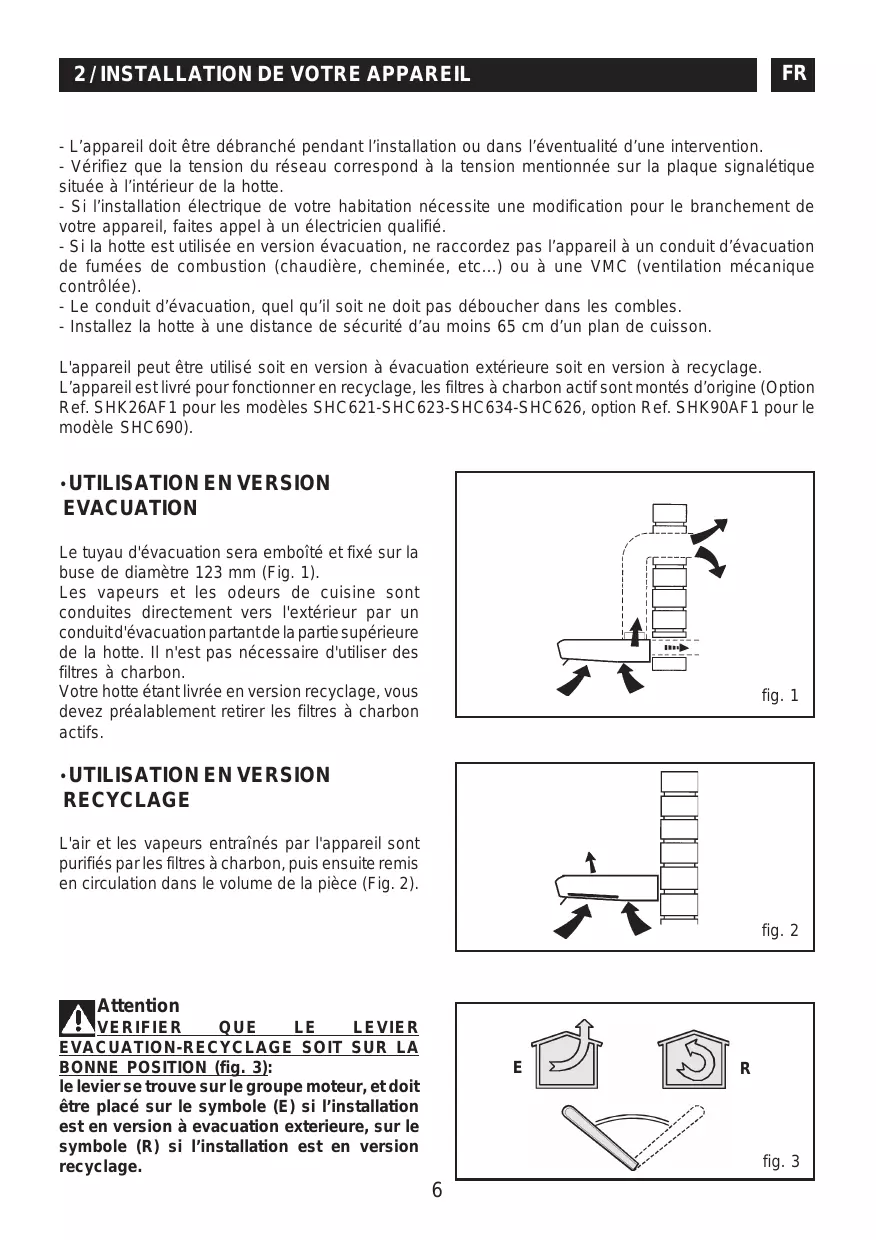

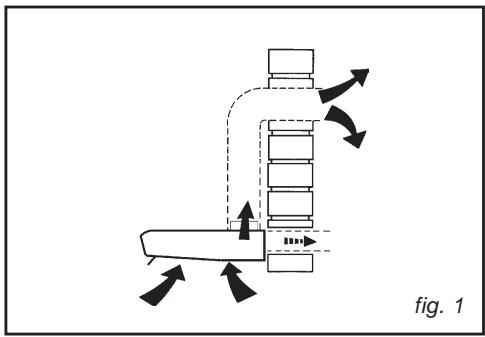

- Utilisation en version evacuation

Le tuyau d'évacuation sera emboîté et fixé sur la buse de diamètre 123 mm (Fig. 1).

Les vapeurs et les odeurs de cuisine sont conduites directement vers l'extérieur par un conduit d'évacuation partant de la partie supérieure de la hotte. Il n'est pas nécessaire d'utiliser des filtres à charbon.

Votre hotte étant livrée en version recyclage, vous ne devez préalablement retirer les filtres à charbon actifs.

Utilisation en version recyclage

L'air et les vapeurs entraînées par l'appareil sont purifiées par les filtres à charbon, puis remises en circulation dans le volume de la pièce (Fig. 2).

Attention

VERIFIER

QUE LE

LEVIER

EVACUATION-RECYCLAGE SOIT SUR LA BONNE POSITION (fig. 3):

le levier se trouve sur le groupe moteur, et doit être placé sur le symbole (E) si l'installation est en version à évacuation extérieure, sur le symbole (R) si l'installation est en version recyclage.

fig. 3

Raccordement electrique

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que:

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon état
• le diamètre des fils est conforme aux règles d'installation.

Attention

Cet appareil est construit pour appartenir à la classe d'isolement II; il ne doit donc pas être relié à la terre.

Si votre appareil n'a pas de câble flexible qui ne peut pas être séparé ni de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors être prévus dans l'installation fixe.

Cet appareil est livré avec un câble d'alimentation H 05 VVF à 2 conducteurs de 0,75 mm2 (neutre et phase). Il doit être branché sur réseau 230-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.

Si le câble d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger.

Attention

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

Attention

Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

Schéma électrique mod. SHC621-SHC623

Schéma électrique mod. SHC626

Schéma électrique mod. SHC634-SHC690

Attention

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

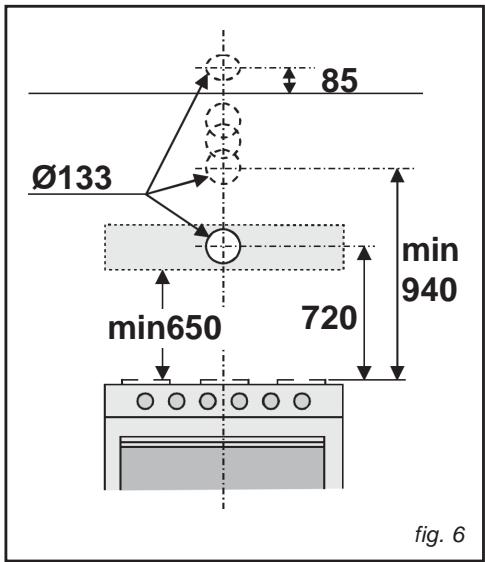

La distance minimum entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit être de 65 cm. Si les consignes, pour l'installation du plan de cuisson, indiquent une plus grande distance, il faut en tenir compte.

Évacuation extérieure

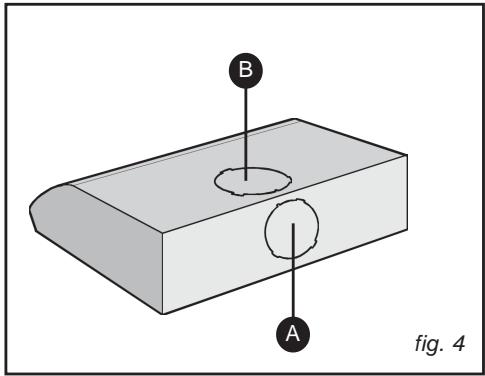

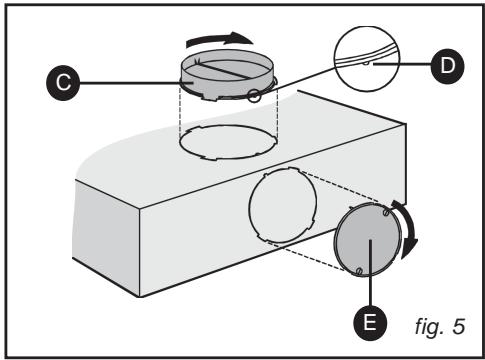

• Notre hotte est équipée d'une sortie supérieure de l'air (Fig. 4B) et d'une arête (Fig. 4A) fermée par une tôle qui doit être déposée si vous désirez l'utiliser ; il faut monter la bride (C) sur l'ouverture utilisée (Fig. 5) : faites coïncider les trois languettes de la bride, ainsi que l'arrêt D, avec les fentes de votre hotte ; faites pivoter légèrement l'anneau dans le sens des aiguilles d'une montre jusqu'à ce qu'elle se bloque. Si vous utilisez la sortie arrière, il faut fermer la sortie supérieure à l'aide du bouchon E. - Faites le trou dans le mur pour l'évacuation de l'air (de 133 mm de diamètre), en vous référant à la Fig. 6 contenant les mesures pour les différentes possibilités.
• Vous pouvez maintenant fixer votre appareil : sur la base de vos exigences, vous pouvez fixer votre hotte au mur ou bien sous votre meuble de cuisine.

Fixation au mur :

• Si vous utilisez l'ouverture du haut B pour l'évacuation de l'air à travers votre placard, avant de fixer votre hotte au mur, vous devez faire un trou du diamètre de 133 mm dans le placard (Fig. 7). En tout cas, vérifiez la position de la prise de courant et prenez en considération le parcours eventuel du cable d'alimentation (un trou dans votre placard par où faire passer le cable peut être nécessaire).
• Tracez une ligne sur le mur, verticalement par rapport au plan de cuisson.

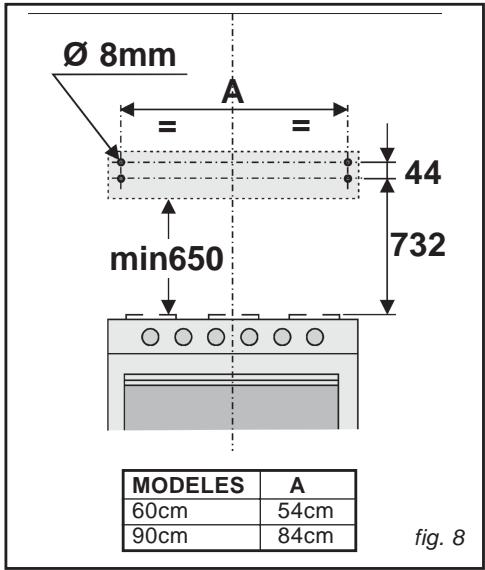

• Marquez les 4 trous à faire dans le mur, en respectant les mesures indiquées Fig. 8 ; faites les trous et insérez les 4 chevilles (qui sont fournies).

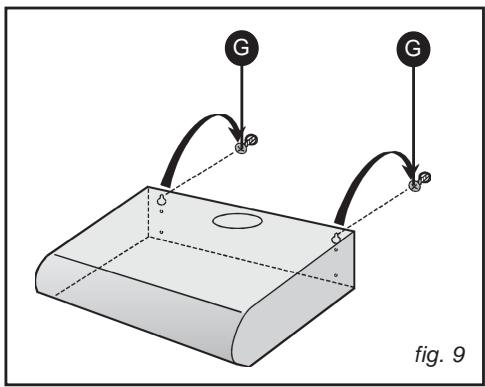

• Prenez 2 des vis fournies (Fig. 9), et enfilez-les dans les chevilles qui se trouvent en haut, sans toutefois les visser complètement.
• Approchez votre hotte du mur et accrochez-la aux 2 vis ; par l'intérieur de votre hotte, vissez les 2 vis complètement. Fixez complètement votre hotte en insérant les 2 autres vis H (Fig. 10).
• Reliez un tuyau flexible à la bride de votre hotte, en utilisant un collier. Le tuyau et le collier ne vous sont pas fournis.
• Faites le raccordement électrique.

Fixation au-dessous d'un placard :

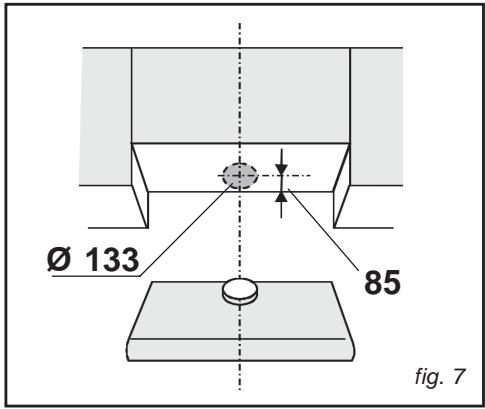

• Si vous utilisez l'ouverture du haut B pour la sortie de l'air à travers votre placard, avant de fixer votre hotte à votre placard, faites, dans ce dernier, un trou du diamètre de 133 mm (Fig. 7). En tout cas, vérifiez la position de la prise de courant et prenez en considération le parcours eventuel du cable d'alimentation (un trou dans votre placard par où faire passer le cable peut être nécessaire).
• Faites 4 trous dans votre placard, en respectant les mesures qui vous sont indiquées Fig. 11.

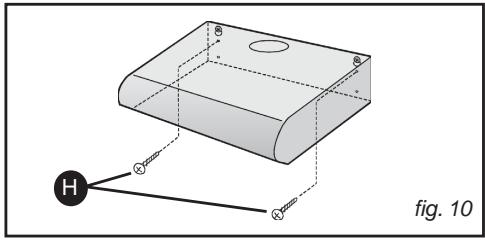

• Approchez votre hotte du placard et insérez 4 vis par l'intérieur de votre placard.
• Reliez un tuyau flexible au clapet de sortie de votre hotte, en utilisant un collier. Le tuyau et le collier ne vous sont pas fournis.
• Faites le raccordement électrique.

Attention

Votre hotte étant livrée en version

recyclage, vous devez préalablement retirer les filtres à charbon actifs.

Conseil

Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine diamètre 125 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter de mettre la pièce en dépression.

Recyclage

• Les 2 ouvertures A et B (Fig. 4) qui se trouvent sur votre hotte ne doivent pas être fermées car l'air est renvoyé dans la pièce à travers les fentes qui se trouvent sur le devant.
• Vous pouvez maintenant fixer votre appareil : sur la base de vos exigences, vous pouvez fixer votre hotte au mur ou bien sous le meuble de votre cuisine.

Fixation au mur :

• Avant de fixer votre hotte au mur, vérifiez la position de la prise de courant et prenez en considération le parcours éventuel du câble d'alimentation (il peut être nécessaire de faire un trou dans votre placard pour le câble d'alimentation).
• Tracez une ligne sur le mur, verticalement par rapport au plan de cuisson.
• Marquez les 4 trous à faire dans le mur, en respectant les mesures indiquées Fig. 8 ; faites les trous et insérez les 4 chevilles (qui sont fournies).

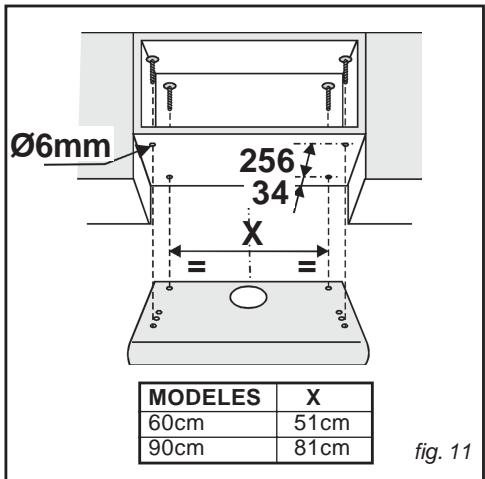

• Prenez 2 des vis fournies (Fig. 11), et enfilez-les dans les chevilles qui se trouvent en haut, sans toutefois les visser complètement.
• Approchez votre hotte du mur et accrochez-la aux 2 vis ; de l’intérieur de votre hotte, vissez les 2 vis complètement. Fixez votre hotte définitivement en insérant les 2 autres vis H (Fig. 10).
• Faites le raccordement électrique.

Fixation au-dessous d'un placard:

• Avant de fixer votre hotte à un placard, vérifiez la position de la prise de courant et prenez en considération le parcours éventuel du câble d'alimentation (un trou dans votre placard par où faire passer le câble pourrait être nécessaire).
• Faites 4 trous dans votre placard, en respectant les mesures qui vous sont indiquées Fig. 11.
• Approchez votre hotte du placard et insérez 4 vis par l'intérieur de votre placard.
• Faites le raccordement électrique.

- Modèles SHC621 - SHC623 - SHC626 (fig. 12):

A - Interrupteur d'éclairage. B - Interrupteur moteur. Position 0 : moteur à l'arrêt ; position 1-2-3 : moteur en service à la première, seconde et troisième vitesse.

fig. 12

- Modèles SHC634 - SHC690 (fig. 13):

A-Interrupteur d'éclairage. B-Interrupteur moteur: cet interrupteur sélectionne la vitesse d'exercice du moteur par l'intermédiaire d'un variateur électronique.

fig. 13

Attention

Débranchez l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Attention

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

Nettoyage des filtres à graisse

Faire particulièrement attention aux filtres à graisse qui devront être nettoyés, selon l'emploi de la hotte, environ tous les deux mois.

Laver les filtres avec un nettoyant ménager du commerce puis rincer abondamment et sécher. Ce nettoyage peut être effectué dans un lave-vaisselle en prenant soin de ne pas mettre les filtres en contact avec de la vaisselle sale ou avec couverts en argent.

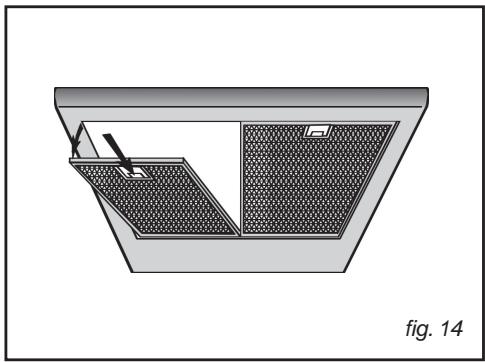

-Démontage des filtres àgraisse (fig. 14)

Pour le démontage, il faut agir sur la fixation en poussant les filtres égraisses sur l'arrière de l'appareil et en les tournant vers le bas de manière à les sortir du support.

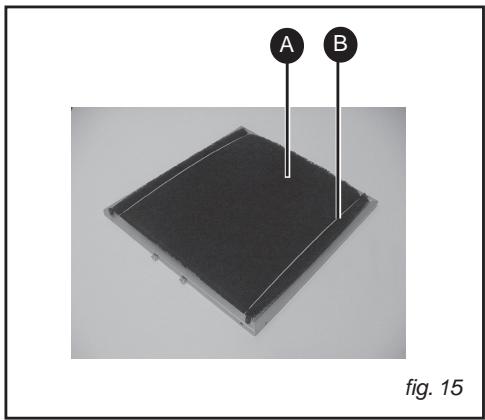

Changement du filtre charbon

Dans le cas d'emploi de la hotte en version recyclage, il faudra replacer les filtres à charbon environ tous les six mois, selon l'emploi de la hotte. Après avoir enlevé les filtres à graisses (Fig. 14), on peut enlever facilement les filtres à charbon (Fig. 15) : enlever les butées filtres (B) et extraire le filtre à charbon (A).

Réf. filtres à charbon:

SHK26AF1 pour les modèles SHC621-SHC623-SHC634-SHC626

SHK90AF1 pour le modèle SHC690

- Nettoyage de la carroserie

Pour le nettoyage de la carrosserie de l'appareil, éviter l'emploi de produits contenant des abrasifs.

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

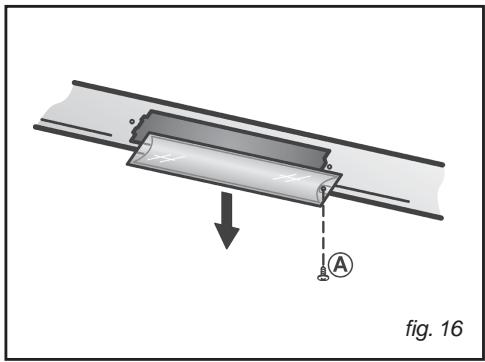

Modèles SHC621 - SHC623:

• Pour accéder à l'éclairage, dévisser le cache-lumière en dévissant la vis "A" (Fig. 16).
• Remplacer par un éclairage de même type.

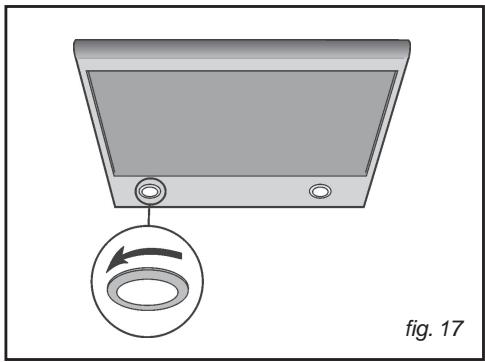

Modèles shc634-shc690-shc626 :

• Pour le remplacement des lampes halogènes, dévissez la bague dans le sens contraire aux aiguilles d'une montre et ôtez l'ampoule (Fig. 17).
• Remplacer par un éclairage de même type.
• ATTENTION: Ne pas toucher l'ampoule à main nue.

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

• ENTRETENIR VOTRE APPAREIL

ENTRETIEN...	COMMENT PROCEDER ?	PRODUITS/ACCESSOIRESA UTILISER
Enveloppe et accessoires	N'utilisez jamais de tamponsemalliques, de produitsabrasifs ou de brosses tropdures.	Pour nettoyer la carrosserie et lehublot d'éclairage, utilisez exclusivement des nettoyantsménagers du commerce dilués dans de l'eau, puis rincez à l'eauclaire et essuyez avec un chiffondoux.
Filtre àGRAISSSE	Ce filtre retient les vapeursgrasses et les poussières.II estl'élement assurant une partim-porante de l'efficacité de voterehotte. Dans le cas de tachespersistantes, utilisez une crèmenon abrasive, puis rincez à l'eauclaire.	Avec un nettoyant ménager ducommerce, puis rincezabondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaissele en position verticale (ne pas mettreen contact avec de la vaissellelse sale ou des couverts enargent).
Filtre charbon actif	Ce filtre retient les odeurs et doit'être changé au moins tous lessix mois en fonction de votureutilisation.Commandez ces filtres chezvoitre revendeur (sous laréférence indiquée sur la plaque signalétique située à l'intérieur dela Hotte) et notez la date dechangement.

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnels

au service des particuliers

Clarity vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines.

Vous les trouvez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que: • il n'y apas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage).
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure bipolaire ne s'est pas enclenché.

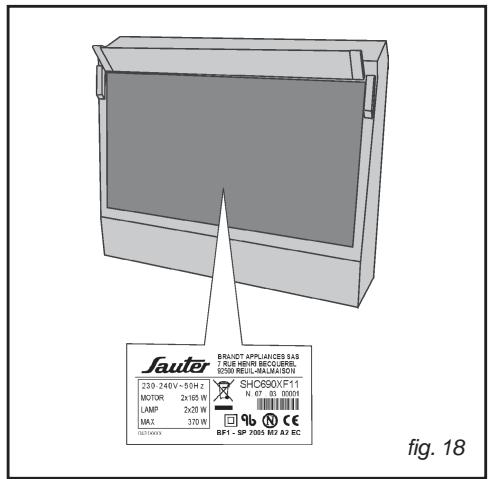

Interventions

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique, située à l'intérieur de l'appareil (Fig. 18).

PIECES D'origine

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

• Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points d'EVENTE, les spécialistes après-vente.

• Pour communiquer :

Nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire:

Service Consommateurs SAUTER BP 9526

95069 Cergy Pontoise Cedex

ou nous téléphoner au :

0892 02 88 05*

*0,34 € TTC / min à partir d'un poste fixe

Tarif en vigueur au 1er avril 2004.
