FOIRE AUX QUESTIONS - K 8453 SFD BLANC MIELE

Comment régler la température du réfrigérateur et du congélateur ?

Pour régler la température du réfrigérateur MIELE K 8453 SFD, utilisez les boutons de contrôle situés à l'intérieur du compartiment réfrigérateur. La température recommandée pour le réfrigérateur est de 4 °C et de -18 °C pour le congélateur.

Que faire si le réfrigérateur ne refroidit pas correctement ?

Vérifiez que la porte est bien fermée et que le joint de porte est propre et intact. Assurez-vous que le réfrigérateur est branché et que le thermostat est réglé correctement. Si le problème persiste, contactez le service client de MIELE.

Comment dégivrer le congélateur ?

Pour dégivrer le congélateur, éteignez l'appareil et retirez tous les aliments. Laissez la porte ouverte pour permettre à la glace de fondre. Nettoyez ensuite l'intérieur avec un chiffon doux. Remettez l'appareil en marche une fois le dégivrage terminé.

Pourquoi y a-t-il de l'eau au fond du réfrigérateur ?

La présence d'eau peut être due à un trou de drainage obstrué. Vérifiez et nettoyez le trou de drainage à l'arrière du réfrigérateur. Assurez-vous également que les aliments ne touchent pas le fond du réfrigérateur, ce qui pourrait bloquer le flux d'air.

Comment changer l'ampoule du réfrigérateur ?

Pour changer l'ampoule, éteignez le réfrigérateur et débranchez-le. Retirez le couvercle de l'ampoule à l'intérieur du réfrigérateur, dévissez l'ancienne ampoule et remplacez-la par une nouvelle ampoule de même type.

Quels sont les conseils pour économiser l'énergie avec ce réfrigérateur ?

Assurez-vous que la porte est bien fermée et évitez de l'ouvrir fréquemment. Ne placez pas d'aliments chauds à l'intérieur et assurez-vous que le réfrigérateur est plein mais pas surchargé pour permettre une bonne circulation de l'air.

Quel type de bruit est normal pour ce modèle ?

Il est normal d'entendre des bruits de fonctionnement comme le moteur ou le compresseur. Des bruits de craquement ou de gargouillement peuvent également survenir, en raison de la dilatation des matériaux ou du flux de réfrigérant.

MODE D'EMPLOI K 8453 SFD BLANC MIELE

Notice d'installation et de montage

Combiné réfrigérateur - congélateur avec froid dynamique

K 8453 SFD

K 8653 SFD-1

Veuillez impérativement lire ce mode d'emploi avant d'installer et de mettre en service cet appareil. Vous vous protégerez ainsi et éviterez de détériorer votre appareil.

M.-Nr. 06 760 930

Description de l'appareil 4

Votre contribution à la protection de l'environnement 5

Prescriptions de sécurité et mises en garde....6

Comment économiser de l'énergie ? 10

Mise en marche et arrêt de l'appareil 12

En cas d'absence prolongée....12

Choix de la bonne température 13

... dans la zone de réfrigération.... 13

... dans le compartiment de congélation....13

Sélection de la température....13

Affichage de température 14

Les fonctions SuperFrost et Froid dynamique 15

Processus de congélation pour les produits frais ..... 15

Fonction SuperFrost....15

Le Froid dynamique 16

Bonne utilisation de la zone de réfrigération 17

Les différentes zones de froid .... 17

Zone la plus froide dans la zone de réfrigération....17

Zone la moins froide dans la zone de réfrigération ..... 17

Aliments inadaptés au réfrigérateur 17

Conseils pour la réfrigération et la conservation....18

Fruits et légumes 18

Aménagement intérieur....19

Conseils pour la congélation et la conservation 20

Conservation de produits surgelés 20

Congélation de produits frais. 20

Conseils pour la congélation 20

Emballage....21

Mise en congélation 21

Décongélation de produits congelés. 21

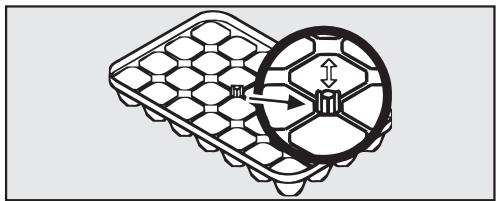

Préparation de glaçons 22

Rafraîchissement rapide de boissons 22

Dégivrage 23

Zone de réfrigération....23

Carrosserie, intérieur de l'appareil, accessoires ..... 25

Poignée 25

Grille d'aération 26

Joint de porte....26

Grille métallique de la paroi arrière 26

Que faire si .. ? 27

Origines des bruits 30

Service Après Vente 31

Branchement électrique 32

Conseils d'installation....33

Lieu d'installation 33

Classe climatique 33

Aération 33

Installation de l'appareil....33

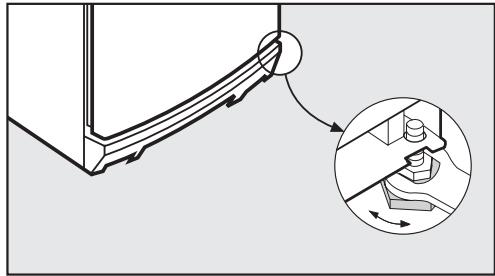

Ajuster l'appareil 33

Inversion du sens d'ouverture de porte....34

Encastrement 38

0 ④

① Touche et voyant Froid Dynamique
② Affichage de température

③ Touche et voyant SuperFrost
④ Sélecteur de température et touche Marche / Arrêt

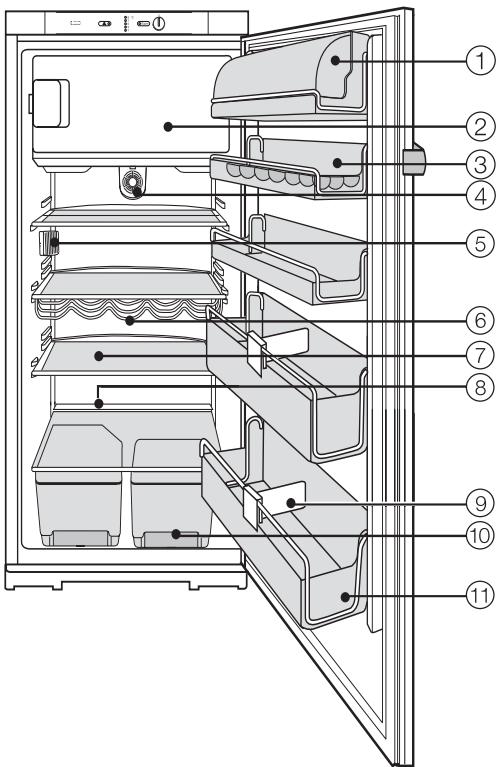

① Compartiment à beurre et fromage
② Compartiment de congélation
③ Balconnet à oeufs
④ Ventilateur
⑤ Eclairage intérieur
⑥ Rangement à bouteilles
⑦ Tablette
⑧ Conduit et orifice d'évacuation de l'eau de dégivrage
⑨ Cloison de maintien pour bouteilles (en série ou en option suivant modèle)
⑩ Bacs à fruits et légumes
⑪ Balconnet contreporte

Enlèvement de l'emballage

L'emballage protège l'appareil contre les avaries de transport. Les matériaux utilisés sont choisis en fonction de critères écologiques de façon à en faciliter le recyclage.

Le recyclage de l'emballage économise les matières premières et réduit le volume des déchets à éliminer. En principe, votre revendeur reprend l'emballage.

Enlèvement de l'ancien appa-reil

Les anciens appareils contiennent souvent encore des matériaux recyclables. Ils contiennent également des matériaux nocifs, nécessaires au bon fonctionnement et à la sécurité de l'appareil. Ces matériaux peuvent être dangereux pour les hommes et l'environnement s'ils restent dans le collecte de déchets où s'ils sont mal manipulés. Ne jetez par conséquent en aucun cas votre appareil avec les déchets.

Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et spécialement adaptés à l'enlèvement de ce type d'appareils.

Veillez à ne pas endommager les turbulures du circuit frigorifique de votre réfrigérateur jusqu'à son enlèvement vers une décharge assurant le recyclage des matériaux. On évitera ainsi que le fluide frigorifique contenu dans le circuit et l'huile contenue dans le compresseur ne soient libérés dans l'atmosphère.

Gardez l'ancien appareil hors de portée des enfants jusqu'à son enlèvement, pour éviter tout accident. Le mode d'emploi vous fournit des indications à ce sujet sous la rubrique "Prescriptions de sécurité et mises en garde".

Cet appareil répond aux réglementations de sécurité en vigueur. Une utilisation inappropriée peut néanmoins causer des dégâts corporels et matériels.

Lisez le mode d'emploi avec attention avant de mettre votre appareil en service. Il vous fournit des informations importantes sur la sécurité, l'utilisation et l'entretien de l'appareil. Vous vous protégerez ainsi et évite-rez de détériorer votre appareil.

Conservez ce mode d'emploi et remettez-le à un éventuel futur propriétaire.

Utilisation conforme

Utilisez cet appareil uniquement pour conserver des produits surgelés, congeler des produits frais et préparer des glaçons. Toute autre utilisation est interdite et peut être dangereuse. Le fabricant n'est pas responsable de dommages causés par une utilisation incorrecte, non conforme aux prescriptions.

Sécurité technique

Ce congélateur contient du frigorigène Isobutan (R600a), un gaz naturel peu polluant mais inflammable. Il ne nuit pas à la couche d'ozone et n'augmente pas l'effet de serre. Le recours à ce frigorigène peu polluant a en partie entrainé une augmentation des bruits d'utilisation. En plus des bruits de fonctionnement normaux du compresseur il est ainsi possible que des bruits d'écoulement dans l'ensemble du circuit de refroidissement soient audibles. Ces effets secondaires sont malheureusement inévitables bien qu'ils n'aient aucune incidence sur le fonctionnement même de l'appareil. Veillez à n'endommager aucune pièce du circuit frigorifique lors du transport et de l'installation de l'appareil. Les projections d'Isobutan peuvent causer des lésions oculaires! Si des pièces sont endommagées : evitez de placer l'appareil près de flammes ou de sources de chaleur, débranchez l'appareil, aérez la pièce dans laquelle se trouve l'appareil pendant quelques minutes et avertissez le SAV.

La taille de la pièce, où est installé le congélateur, doit être proportionnelle à la quantité de frigorigène contenue dans l'appareil. Une fuite éventuelle peut former un mélange gaz-air inflammable dans les pièces trop petites. Le volume de la pièce doit être d'au moins 1m³ pour 8g de frigorigène. La quantité de frigorigène est indiquée sur la plaque signalétique à l'intérieur du congélateur.

Avant de brancher l'appareil, comparez impérativement les données de raccordement (tension et fréquence) figurant sur la plaque signalétique avec celles du réseau électrique.

Ces données doivent absolument concorder pour éviter toute détérioration de l'appareil. Interrogez un électricien en cas de doute.

La sécurité électrique de cet appareil n'est garantie que s'il est raccordé à un système de mise à la terre homologué. Il est très important que cette condition de sécurité élémentaire soit remplie. En cas de doute, faites vérifier l'installation par un professionnel. Le fabricant ne peut être tenu pour responsable de dégâts causés par une mise à la terre manquante ou défectueuse à l'installation (décharge électrique).

Le bon fonctionnement de l'appareil n'est garanti que si celui-ci est monté et raccordé conformément au mode d'emploi.

Le montage et la mise en service de cet appareil sur des unités mobiles (des bateaux par exemple) ne peuvent être effectués que par des entreprises spécialisées ou des professionnels, en veillant à ce que les conditions nécessaires au fonctionnement de l'appareil en toute sécurité soient réunies.

Les interventions techniques ne doivent être exécutées que par des professionnels. Les travaux d'installation, d'entretien ou de réparation incorrects peuvent entraîner de graves dangers pour l'utilisateur, pour lesquels le fabricant décline toute responsabilité.
L'appareil est déconnecté du réseau uniquement si l'une des conditions suivantes est remplie :

- la fiche de l'appareil est débranchée. Ne tirez pas sur le cordon, mais sur la fiche pour débrancher l'appareil.

- le fusible de l'installation domestique est désactivé.

- Le fusible de l'installation domestique est manquant.

Ne branchez pas l'appareil à l'aide d'une rallonge, qui ne garantit pas la sécurité suffisante (risque de surchauffe ...).

Utilisation

Ne touchez pas les produits congelés, les mains mouillées.

Elles peuvent geler. Risque de blessure !

N'utilisez pas d'appareils électriques dans l'appareil (pour la fabrication de glace par ex.).

Des étincelles peuvent se produire. Risques d'explosion !

Ne consommez jamais de glaçons ou d'esquimaux glacés, sorbets en particulier, qui sortent directement du congélateur. Les températures très basses des glaces peuvent geler les lèvres ou la langue. Risque de blessure !

Ne recongelez jamais d'aliments partiellement décongelés ou totalement. Consommez-les le plus rapidement possible, car ils perdent leur valeur nutritive et s'abîment. Vous pouvez recongeler des aliments cuisinés préalablement.

Ne stockez pas de produits explosifs dans le congélateur. L'enclenchement du thermostat peut provoquer des étincelles. Ces dernières peuvent faire exploser les mélanges inflammables.

Placez les alcools forts verticale-ment dans la zone de réfrigération et veillez à ce que les bouteilles soient bien fermées hermétiquement.

N'entreposez pas de boîtes de conserve ni de bouteilles de boissons contenant du gaz carbonique ou des liquides dans le congélateur. Les boîtes et bouteilles peuvent exploser. Vous pouvez vous blesser et endommager votre appareil.

Sortez les bouteilles que vous avez mis à rafraîchir au congélateur au plus tard une heure après. Elles risque-raient d'exploser sinon. Risques de blessures !

Ne consommez pas d'aliments stockés au congélateur depuis longtemps, vous risquez de vous intoxiquer. La durée de conservation dépend de nombreux facteurs comme par exemple le degré de fraîcheur, la qualité des aliments et la température de conservation. Respectez les dates limites de conservation indiquées par les fabricants d'aliments.

N'utilisez pas d'objets pointus ou coupants pour

• enlever les couches de givre ou de glace,
• décoller les glaçons et aliments pris dans la glace.

Vous risquez de percer le circuit frigorifique et l'appareil sera inutilisable.

Ne placez jamais d'appareils électriques ou de bougies dans le congélateur pour accélerer le dégivrage. Vous pouvez endommager le plastique.

N'utilisez pas de bombes dégi-
vrantes. Elles peuvent former des
gaz explosifs, contenir des solvants ou
des agents propulsants qui endomma-
gent le plastique et sont nocifs à la san-
té.

Ne traitez pas le joint du couvercle avec des huiles ou des graisses, sinon il devient poreux.

Ne recouvrez pas la grille d'aération de l'appareil. Sinon l'aération n'est plus assurée. La consommation risque également d'augmenter et des éléments de l'appareil peuvent être endommagés.

Cet appareil est prévu pour une certaine classe climatique (température ambiante) dont il faut respecter les limites. La classe climatique est indiquée sur la plaque signalétique de l'appareil. Une température ambiante plus basse entraîne un arrêt prolongé du compresseur, de sorte que le congélateur ne peut fournir la température nécessaire.

N'utilisez en aucun cas de nettoyeur vapeur pour nettoyer l'appareil.

La vapeur peut humidifier les pièces sous tension et provoquer un court-circuit.

Enlèvement de l'ancien appa-reil

Détruissez la serrure à ressort ou à pêne de votre ancien réfrigérateur dont vous voulez vous débarasser. Vous éviterez que les enfants ne s'y en- ferment en jouant au péril de leur vie.
Rendez les appareils usagés inutilisables. Débranchez l'appareil et coupez le cordon d'alimentation.
N'endommagez aucune pièce du circuit frigorifique, en

- perçant les conduits de l'évaporateur contenant du frigorigène.

- coudant les tubulures

– rayant les revêtements de surface.

Les projections du frigorigène peuvent provoquer des lésions oculaires.

Le fabricant ne peut être tenu pour responsable des dégâts dus au non-respect des prescriptions de sécurité et des mises en garde.

Comment économiser de l'énergie ?

	Consomation d'énergie normale	Consommation d'énergie élevée
Installation	Dans des locaux aérables	Dans des locaux, non aérables
	Protégés des rayons de soleils directs	Avec rayons de soleils directs.
	Pas à côté d'une source de chaleur (chauffage, cuisinière)	A côté d'une source de chaleur (chauffage, cuisinière)
	Avec température idéale d'env. 20 °C	Avec température ambiante élevée.
Réglage de la température thermostat "nombres approximatifs" (réglage par paliers)	Avec réglage moyen de 2 à 3.	Avec réglage élevé : Plus la température est basse, plus la consommation d'énergie est élevée !
Réglage de la température thermostat "au degré près" (affichage numérique)	Compartiment du bas 8 à 12 °C	Pour les appareils avec fonction MaxiFroid, veiller à ce qu'avec des températures ambiantes plus élevées que 16 °C, l'interrupteur soit éteint.
	Compartiment de réfrigération 4 à 5 °C
	Zone Biofresh environ 0 °C
	Compartiment de congélation -18 °C
Utilisation	N'ouvrir la porte que quand nécessaire et le moins longtemps possible.	Ouverture de porte trop fréquente et trop longue = perte de froid
	Bien ranger vos aliments.	Le désordre signifie un temps de recherche prolongé et donc un temps d'ouverture de la porte plus long.
	Laisser refroidir les boissons et les aliments chauds avant de les ran-ger dans l'appareil.	Les aliments chauds dans l'appa-reil engendrent des temps de fonctionnement du compresseur plus longs (l'appareil tente de re-froidir le plus rapidement pos-sible)
	Ranger les aliments bien emballés ou bien recouverts.	L'évaporation ou la condensation de liquides dans le réfrigérateur contribuent à une perte de la pro-duction de froid.
	Pour décongeler un aliment, le placer au réfrigérateur.
	Ne pas surcharger les comparti-ments afin que l'air puisse circu-ler.

Comment économiser de l'énergie ?

	Consomation d’énergie normale	Consommation d’énergie élevée
Dégivrage	Effectuer le dégivrage du compartiments de congélation quand la couche de glace est de plusieurs centimètres.	Une couche de glace trop épaisse diminue la production de froid et augmente la consommation d’électricité.

Avant la première utilisation

■ Nettoyez l'intérieur et les accessoires à l'eau tiède. Séchez le tout avec un chiffon.

Laissez reposer le congélateur après son transport 1/2 à 1 heure avant de le brancher. Ceci est très important pour garantir son bon fonctionnement ultérieur !

Enclencher l'appareil

A l'aide d'une pièce, tournez le sélecteur de température sur la droite jusqu'à ce que l'afficheur de température s'allume.

Ne tournez pas le sélecteur de température plus loin que la butée afin de ne pas l'abîmer.

L'appareil commence à produire du froid et l'affichage de température indique la température souhaitée. L'éclairage intérieur de la zone de réfrigération s'allume à l'ouverture de la porte.

Laissez l'appareil fonctionner quelques heures avant d'y déposer des aliments pour que la température soit suffisamment basse.

Mettre l'appareil hors tension

■ A l'aide d'une pièce, tournez le sélecteur de température sur la gauche sur la position "0".

La production de froid et l'éclairage intérieur sont désactivés.

En cas d'absence prolongée

Si vous n'utilisez pas l'appareil pendant une période relativement longue

■ mettez l'appareil hors tension,
■ débranchez l'appareil,
■ dégivrez la zone de congélation,
■ nettoyez l'appareil et
■ laissez la porte du congélateur légèrement ouverte pour éviter les odeurs.

En cas d'arrêt prolongé de l'appareil, de la moisissure risque de se former si le couvercle reste fermé et que l'appareil n'a pas été nettoyé.

Il est très important de sélectionner correctement la température pour bien conserver les aliments. Ceux-ci s'abîment vite sous l'action de micro-organismes et une bonne température de conservation peut retarder, voire empêcher leur dégradation puisqu'une température très basse ralentit leur développement.

La température à l'intérieur de l'appareil augmente

• en fonction de la fréquence et de la durée de l'ouverture de la porte de l'appareil,
• en fonction de la quantité d'aliments surgelés conservés
• en fonction de la chaleur des aliments à congeler,
• en fonction de la température ambiante de la pièce où est installé le congélateur. Cet appareil est prévu pour une classe climatique (température ambiante) précise dont il faut respecter les limites.

... dans la zone de réfrigération

Nous conseillons une température de 5 °C dans l'appareil.

... dans le compartiment de congélation

Il faut obtenir une température de -18 °C pour congeler des aliments frais et les conserver longtemps. Le développement de ces organismes est largement freiné à cette température. Dès que la température dépasse - 10 °C, la décomposition des aliments par les micro-organismes reprend et ils se conservent moins longtemps. C'est pour cette raison qu'il ne faut recongelier des aliments partiellement ou totalement décongelés qu'une fois qu'ils ont été cuits. Les micro-organismes sont éliminés par des températures élevées.

Sélection de la température

Vous pouvez régler les températures des zones de réfrigération et de congélation à l'aide du régulateur de température.

■ A l'aide d'une pièce, tournez le sélecteur de température sur la droite.

Pendant le réglage, la température est affichée par clignotements.

Ne tournez pas le sélecteur de température plus loin que la butée afin de ne pas l'abîmer.

Plus le réglage du sélecteur est élevé, plus la température dans l'appareil et basse.

Affichage de température

L'affichage de température sur le bandeau de commande indique toujours la température souhaitée.

Si vous souhaitez par exemple que l'appareil fonctionne à 5 °C,

■ tournez le sélecteur de température à droite (en partant de 0) jusqu'à ce que 5 s'allume sur le bandeau d'affichage.

Dans la zone de congélation vous pourrez ensuite régler une température moyenne de - 18°C.

Processus de congélation pour les produits frais

Les aliments frais doivent être congelés à coeur aussi rapidement que possible afin de conserver leur valeur nutritive, vitamines, aspect et goût.

Plus les aliments sont congelés lente- ment, plus les cellules perdent de li- quide et plus elles se contractent. Seule une partie du liquide perdu est restitué aux cellules lors de la décongé- lation. Cela signifie en pratique que les aliments perdent une grande partie de leur jus. Cela se voit à la quantité de li- quide dans lequel ils baignent après la décongélation.

Lorsque les aliments ont été congelés rapidement, les cellules perdent beaucoup moins de liquide et elles se contractent beaucoup moins. Elles retrouvent presque tout leur jus à la décongélation.

Fonction SuperFrost

Enclenchez la fonction SuperFrost avant de congeler des aliments frais dans les meilleures conditions.

Exceptions :

• lorsque vous déposez des aliments déjà congelés dans votre congélateur.
• lorsque vous congelez seulement 1 kg d'aliments max. par jour.

Activation de la fonction SuperFrost

Il faut activer la fonction SuperFrost 6 heures avant de déposer les aliments à congeler. Si vous utilisez le pouvoir de congélation maximal de votre appareil, activez la fonction SuperFrost 24 heures au préalable.

Supers

■ Appuyez sur la touche SuperFrost, le voyant s'allume. La température baisse à l'intérieur du congélateur car l'appareil fonctionne à plein rendement.

Désactivation de la fonction Super-Frost

La fonction SuperFrost s'éteint automatiquement au bout de 65 heures. La diode de contrôle s'éteint et l'appareil fonctionne à nouveau avec une capacité normale.

Vous pouvez arrêter vous même la fonction SuperFrost pour économiser l'énergie, dès qu'une température de congélation constante de -18 °C min est atteinte.

■ Appuyez sur la touche SuperFrost, le voyant s'éteint.

L'appareil se remet à fonctionner à puissance frigorifique normale.

Le Froid dynamique

Sans la fonction Froid dynamique, différentes zones de températures sont créées en raison de la ciculation de l'air (l'air froid plus lourd descend vers le bas du réfrigérateur). Ces différentes zones de froid devraient être exploitées pour la bonne conservation de différents types d'aliments (voir chapitre "Bonne utilisation de la zone de réfrigération").

Si vous souhaitez conserver une quantité importante d'un même type d'ali-ments (pour une fête par ex.), vous avez la possibilité de répartir le froid de façon homogène dans l'ensemble du réfrigérateur grâce à la fonction de Froid dynamique.

Vous pouvez continuer à régler la température avec le sélecteur de température.

Nous vous conseillons d'utiliser le Froid dynamique lorsque :

• la température ambiante est élevée (supérieure à env. 30 °C) et
• lorsque le taux d'humidité est élevé.

Enclenchez le froid dynamique

■ Appuyez sur la touche ✉ jusqu'à ce que la diode s'allume.

Veillez à ce que les fentes d'aération à l'arrière de l'appareil ne soient pas obstruées. Dans le cas contraire, la répartition homogène du froid ne peut être garantie.

Désactiver le froid dynamique

Etant donné que la consommation d'énergie augmente lorsque la fonction Froid dynamique est activée, nous vous conseillons de la désactiver dans les conditions normales d'utilisation.

■ Appuyez sur la touche ♗ jusqu'à ce que la diode s'éteint.

Lorsque la porte est ouverte, le ventilateur s'arrête automatiquement pendant un moment.

Les différentes zones de froid

En raison de la circulation naturelle de l'air, des zones de température différentes sont détectées dans la zone de réfrigération. L'air froid, plus lourd s'accumule dans la partie basse du réfrigérateur. Servez-vous des différentes zones de froid lorsque vous rangez vos aliments dans l'appareil.

Zone la plus froide dans la zone de réfrigération

Cette zone se situe normalement en bas du réfrigérateur, juste au dessus des bacs à légumes.

Utilisez cette zone pour les aliments fragiles qui s'abîment rapidement, comme par ex. :

– le poisson, la viande, la volaille,
– la charcuterie, les plats cuisinés,
- les plats à base d'oeufs ou de crème
- les pâtes fraîches, les pâtes pour gâteaux, à pizzas, ou à quiche,
- les fromages au lait cru et autres produits à base de lait cru,
- légumes sous cellophane et autres aliments frais dont la date de péremption est lié à un stockage inférieur à 4 °C.

Zone la moins froide dans la zone de réfrigération

La zone la moins froide se trouve dans la partie supérieure de la contreporte. Elle est idéale pour la conservation du beurre (afin qu'il soit plus facile à tartiner) et des fromages (afin qu'ils conservent leut goût).

Ne gardez pas de substances ou de produit contenant des gaz combustibles (par ex. aérosols). Risques d'explosion !

Stockez les bouteilles d'alcool fort verticalement, dans des bouteilles fermées de façon totalement étanche. Ne pas stocker d'huile dans la contreporte.

Une éventuelle fuite pourrait en effet provoquer des fissures dans le plastique de celle-ci.

Les aliments ne doivent pas toucher la paroi du fond sinon ils risquent de geler.

Aliments inadaptés au réfrigérateur

Certains aliments ne se conservent pas bien dans la zone de réfrigération, notamment :

• fruits et légumes ne supportant pas le froid : bananes, avocats, papayes, fruits de la passion, aubergines, poivrons, tomates et concombres.
• fruits pas mûrs
• pommes de terre
• parmesan

Conseils pour la réfrigération et la conservation

Conservez les aliments bien emballés ou bien recouverts. Vous éviterez ainsi la propagation d'odeurs et le dessè- chement des aliments. Si la tempéra-ture est correctement réglée et que les règles d'hygiène de base sont respec-tées, la reproduction des bactéries et des salmonelles est considérablement ralentie.

Fruits et légumes

Certains légumes dégagent des gaz qui accélèrent le processus de vieillissement. D'autres fruits et légumes réagissent à ces gaz. Il est donc déconseillé de mélanger certains fruits et légumes dans un même bac.

Exemples de fruits qui dégagent des gaz :

pommes, fruits de la passion, abricots, poires, nectarines, pêches, prunes, avocats, papayes et figues.

Exemples de fruits qui réagissent aux gaz dégagés par d'autres aliments :

kiwis, brocolis, chou-fleur, choux de Bruxelles, mangues, melons, poires, nectarines, pêches, pommes, abri-cots...

Déplacer les tablettes

Les tablettes peuvent être déplacées en fonction de la hauteur des aliments.

■ Relevez la tablette par l'avant, tirez-la vers l'avant jusqu'à la moitié et retirez-la vers le bas ou vers la haut.
■ Réinsérer la tablette avec la bordure arrière vers le haut à l'endroit souhaité. Le rebord arrière doit être tourné vers le haut afin que les aliments ne soient pas en contact avec la paroi et afin qu'ils n'y adhèrent pas.

Tablette convertible

(en série ou en option suivant modèle)

Afin de pouvoir ranger des éléments hauts comme par exemple les bouteilles et les récipients, une tablette convertible est à votre disposition. Vous pouvez faire glisser l'avant de cette tablette vers l'arrière.

■ Soulevez légèrement la partie avant de la tablette en verre et poussez-la doucement sous la partie arrière.

Déplacer les clayettes

■ Poussez la clayette vers le haut et retirez-la par l'avant.
■ Réinsérez la clayette à l'endroit souhaité. Veillez à ce qu'elle soit correctement posée sur les élévations

Déplacer la cloison de main- tien pour bouteilles.

(en série ou en option suivant modèle)

Vous pouvez déplacer la cloison vers la droite ou la gauche. Les bouteilles sont ainsi mieux maintenues lorsque vous ouvrez et fermez la porte.

Utilisation du compartiment de congélation

Utiliser le compartiment de congélation pour

• stocker des aliments surgelés,
• fabriquer des glaçons ou de la glace,
• congeler des aliments en petites quantités.

Conservation de produits surgelés

Pour conservez des produits surgelés vendus dans le commerce, contrôlez lors de l'achat dans le magasin

– si l'emballage n'est pas abîmé,
– la date limite de conservation,
- la température du congélateur du magasin. Si celle-ci n'atteint pas les -18 °C, les produits surgelés se conserveront moins longtemps.
■ Prenez les produits surgelés en dernier et transportez-les dans un sac isotherme ou du papier journal.
■ Rangez vos produits surgelés dans votre congélateur immédiatement à votre retour.

Ne recongelez jamais de produits partiellement ou complètement décongelés. Vous pourrez les recongelér après les avoir cuisinés.

Congélation de produits frais

Utilisez uniquement des produits frais et de première qualité pour les congeler !

Conseils pour la congélation

• Aliments pouvant être congelés : viande, volaille, gibier, poisson, légumes, fines herbes, fruits crus, produits laitiers, pâtisserie, plats cuisinés.
• Aliments pour lesquels la congélation est déconseillée: raisins, salade, radis, oignons, pommes et poires entières crues, viandes grasses, mayonnaise.
• Blanchissez les légumes et les fruits après les avoir lavés avant de les congeler de façon à conserver leur couleur, leur goût, leur saveur et leur vitamine C. Plongez les légumes par portions 2-3 minutes dans l'eau bouillante. Sortez les légumes et faites-les refroidir rapidement à l'eau froide. Sortez les légumes et faites-les refroidir rapidement à l'eau froide. Egouttez-les.
• La viande maigre se congèle mieux que la viande grasse et se conserve beaucoup plus longtemps.
• Séparez les côtelettes, steaks, escalopes etc. avec une feuille plastique pour éviter une congélation en bloc.
• Ne salez pas et n'épicez pas les aliments crus et les légumes blanchis avant de les congeler. Vous pouvez saler et épicer légèrement les aliments cuisinés. La congélation modifie l'intensité du goût de certaines épices.

- Faites refroidir les aliments et boissons chaudes avant de les mettre au congélateur pour éviter un début de décongélation pour les autres produits déjà congelés et une augmentation de la consommation d'électricité.

Emballage

■ Congelez par potions.

Emballages recommandés

• sacs de congélation en plastique
• rouleaux de film à souder en polyéthylène
• feuilles d'aluminium
• barquettes de congélation

Emballages à éviter

• papier d'emballage
• papier sulfurisé
• cellophane
• sac poubelle
• sacs plastiques utilisés pour les courses.

■ Chassez l'air de l'emballage.
■ Fermez l'emballage hermétiquement avec

- caoutchoucs

- clips plastique

- attaches ou

- autocollants spéciaux pour congélation.

Vous pouvez bien entendu souder les sacs et films de congélation.

■ Inscrivez le contenu et la date de congélation sur l'emballage.

Avant la congélation

■ Pour une quantité supérieure à 1kg d'aliments frais, appuyez sur la touche SuperFrost de manière à ce que la diode de contrôle clignote. La température dans la zone de congélation baisse de manière à ce que les aliments déjà congelés disposent d'une réserve de froid.

Mise en congélation

■ Disposez les aliments à congeler à plat sur le fond du compartiment de congélation afin que la congélation se fasse le plus rapidement possible.
■ Veillez à ce que les emballages soient bien secs pour éviter une congélation en bloc.

Les produits frais mis en congélation ne doivent pas entrer en contact avec des aliments déjà congelés pour ne pas provoquer un début de décongélation.

Décongélation de produits congelés

Vous pouvez décongeler les aliments

• au micro-ondes,
• au four en mode "Chaleur tournante" ou "Décongélation",
• à température ambiante,
• au réfrigérateur,
• au four vapeur.

Conseils pour la congélation et la conservation

Vous pouvez faire cuire les les morceaux de viande ou de poissons plats partiellement décongelés dans une poêle chaude.

Vous pouvez décongeler les fruits à température ambiante dans leur emballage ou dans un saladier couvert.

En règle générale, les légumes se cuissent congelés à l'eau bouillante ou dans la graisse chaude. Le temps de cuisson est légèrement plus court que pour les légumes frais.

Ne recongelez jamais de produits partiellement ou complètement décongelés. Vous pourrez les recongeler après les avoir cuisinés.

Préparation de glaçons

(avec bouchon obturateur en fonction du modèle)

■ Pousser la goupille de verrouillage vers le bas et remplir le bac à glaçons avec de l'eau. L'eau excédentaire s'écoule par l'orifice d'écoulement.
■ Pousser la goupille de verrouillage vers le haut afin de verrouiller le bac à glaçons et posez le sur le fond de la zone de réfrigération.
■ Aidez-vous d'un objet à bout rond, une cuillère par exemple pour détacher le bac à glaçons.
■ Les glaçons pourront plus facilement être retirés du bac à glaçons si vous les passez rapidement sous l'eau courante.

Rafraîchissement rapide de boissons

Si vous mettez des bouteilles à rafraî-chir au congélateur, sortez-les au plus tard 1 heure après, sinon elles risquent d'exploser.

Zone de réfrigération

Pendant que la machine frigorifique fonctionne, il se peut que des gouttes d'eau se forment sur la paroi arrière de la zone de réfrigération. Etant donné que cet appareil est pourvu de la fonction de dégivrage automatique, il n'est pas nécessaire de retirer le givre et les gouttes d'eau.

L'eau de dégivrage s'écoule par un orifice et un petit conduit dans le système d'évaporation se trouvant à l'arrière de l'appareil.

Veillez à ce que l'eau de dégivrage puisse toujours s'écouler sans problème. Assurez-vous que l'orifice et le conduit d'écoulement sont toujours maintenus parfaitement propres.

Compartiment de congélation

La zone de congélation ne se dégivre pas automatiquement étant donné que les aliments congelés ne doivent pas décongeler.

Du givre et de la glace se forment à la longue sur les parois en fonctionnement normal. La production de froid est ainsi alterée et la consommation d'électricité augmente.

Ne râclez pas les couches de glace ou de givre; cela pourrait abîmer les générateurs de froid et empêcher le bon fonctionnement de l'appareil.

Dégivrez l'appareil de temps en temps au plus tard lorsqu'il s'est formé une couche de glace d'environ 1 cm. Il est préférable d'effectuer le dégivrage lorsque l'appareil est peu chargé ou vide.

Avant le dégivrage

■ Retirer les aliments à congeler et en-roulez-les dans du papier journal ou dans une couverture.
■ Stockez-les dans un endroit frais jusqu'à ce que le compartiement soit de nouveau prêt à congeler.

Pendant le dégivrage

Effectuer le dégivrage le plus rapidement possible. Plus le temps de stockage à température ambiante des produits congelés sera long, moins ils se conserveront.

■ Arrêtez l'appareil et débranchez-le.
■ Laissez la porte du compartiment de congélation ouvert.
■ Epongez l'eau de dégivrage.

Vous pouvez accélerer le dégivrage en plaçant deux casseroles d'eau chaude (pas bouillante) sur un dessous de plat dans l'appareil. Dans ce cas, laissez la porte fermée lors du dégivrage afin que la chaleur ne s'échappe pas.

Ne placez jamais d'appareils de chauffage électrique, ni de bougies dans le congélateur, car ils peuvent endommager les pièces plastique.

N'utilisez pas de bombes dégivrantes, car elles peuvent dégager des gaz explosifs, contenir des solvants ou ds agents propulseurs qui endommagent les plastiques ou être nocives à la santé.

Après le dégivrage.

■ Nettoyez l'appareil et séchez-le. Il ne faut pas que l'eau de nettoyage pénètre par l'orifice d'évacuation de l'eau de dégivrage.
■ Rebranchez la fiche dans la prise et remettez l'appareil sous tension par l'intermédiaire du sélecteur de température.
■ Reposez les aliments dans le compartiment de congélation.

N'utilisez jamais de produits contenant du sable, de la soude, de l'acide, des solvants chimiques. Même les produits dits "sans agents abrasifs" sont à proscrire car ils en-lèvent le brillant du plastique.

Veillez à ce qu'il n'y ait pas de pénétration d'eau dans la platine électronique ni dans la grille d'aération.

L'eau de nettoyage ne doit pas pé- nétrer dans les orifices d'écoulement pour l'eau du dégivrage.

N'utilisez jamais de nettoyeur vapeur. Celui-ci peut pénétrer dans les pièces de l'appareil sous tension et déclencher un court-circuit. N'enlevez pas la plaque signalétique à l'intérieur de l'appareil. Vous en aurez besoin en cas de panne !

Avant le nettoyage

■ Mettez l'appareil hors tension, en tournant le sélecteur de température dur "0" et enlevez la prise.
■ Retirez tous les aliments se trouvant dans l'appareil et entreposez-les dans un endroit frais.
■ Démontez toutes les pièces amovibles se trouvant à l'intérieur de l'appareil pour les nettoyer.
■ Pour le nettoyage de la tablette dans la zone de réfrigération, vous pouvez retirer les bordures en inox.

Carrosserie, intérieur de l'appareil, accessoires

■ Nettoyez l'appareil au moins une fois par mois avec de l'eau tiède et un peu de produit vaisselle.
■ Nettoyez toutes les pièces à l'eau. Le beurrier peut être lavé dans un lave-vaisselle.
■ Nettoyez régulièrement l'orifice et le petit conduit d'évacuation de la zone réfrigération afin que l'eau de dégivrage puisse s'écouler sans problème.
■ Rincez la carrosserie, l'intérieur de l'appareil et les accessoires à l'eau claire, puis séchez-les avec un chiffon. Gardez les portes de l'appareil ouvertes pendant un moment.

Poignée

L'aluminium est un matériau sensible. L'angle de vision, l'incidence des rayons lumineux et l'environnement déterminent son potentiel réfléchissant et de ce fait l'impression optique générale d'un appareil.

La poignée en aluminium peut se décolorer sous l'action prolongée de certaines salissures. Enlevez immédiatement les salissures.

La poignée est sensible aux rayures et aux coupures.

Outre les produits de nettoyage cités, évitez également

– les produits pour inox,
- les produits anticalcaire,
- es détergents contenant des acides chlorhydriques,
- de produits de nettoyage abrasifs tels que la poudre et le lait à récurer,
- les éponges avec tampon abrasif ou les éponges contenant des restes de produits détergents.
– les détergents pour lave-vaisselle.

Grille d'aération

■ Nettoyez régulièrement la grille d'aération avec un pinceau ou un aspirateur. Les couches de poussières augmentent la consommation d'électricité.

Joint de porte

Ne traitez jamais le joint du couvercle avec de l'huile ou des graisses. Sinon il devient poreux à la longue.

Nettoyez les joints régulièrement à l'eau claire puis séchez-les à l'aide d'un chiffon.

Grille métallique de la paroi arrière

Dépoussiérez la grille métallique à l'arrière de l'appareil (échangeur de chaleur) au moins une fois par an. Les couches de poussières augmentent la consommation d'électricité.

Lors du nettoyage de la grille, veillez à ne pas arracher, couder ou endommager les cordons ou autres composants se trouvant à proximité.

Après le nettoyage

■ Replacez toutes les pièces et tous les accessoires dans la zone de réfrigération.
■ Rebranchez la fiche dans la prise et remettez l'appareil sous tension par l'intermédiaire du sélecteur de température.
■ Déposez les aliments dans le réfrigérateur et fermez la porte.

Les interventions techniques doivent être exécutées exclusivement par des professionnels. Les réparations incorrectes peuvent entraîner de graves dangers pour l'utilisateur.

Vous pouvez néanmoins remédier vous-même aux anomalies suivantes :

que faut-il faire si ..

... l'appareil ne produit pas de froid ?

■ Vérifiez si le régulateur de température est positionné sur une position que "0".
■ Vérifiez si la fiche de l'appareil est bien insérée dans la prise.
■ Vérifiez si le fusible de l'installation domestique est bien enclenché. Si oui, appelez le SAV.

... si la température de la zone de réfrigération est trop froide ?

■ Augmentez la température à l'aide du sélecteur de température.
■ Vérifiez que la porte du congélateur est bien fermée.
- Une grande quantité d'aliments a-t-elle été congélée à la fois ? Etant donné que dans ce cas le générateur de froid fonctionne pendant un temps prolongé, la température du réfrigérateur baisse automatiquement. C'est pour cette raison qu'il est déconseillé de congeler plus de 2 kg d'aliments à la fois.

■ La fonction SuperFrost est encore activée. Elle se désactive automatiquement au bout de 65 heures.

... La fréquence et la durée d'enclenchement du compresseur augmentent ?

■ Vérifiez si les fentes d'aération dans le socle et en haut de l'armoire sont obstruées.
■ Les portes ont été ouvertes trop souvent ou vous avez congelé de grosses quantités d'aliments frais.
■ Vérifiez si les portes ferment correctement.
■ Vérifiez si les parois ne sont pas recouvertes d'une épaisse couche de givre. Si c'est le cas dégivrez l'appareil.

... si les aliments congelés décongè- lent parce que la température dans le congélateur est trop élevée ?

■ Si la température de la pièce est en dessous de celle réglée pour votre réfrigérateur ? Augmentez la température de la pièce.

Le générateur de froid s'enclenche moins lorsque la température ambiante est trop basse. La température dans le congélateur risque donc de monter.

... les aliments congelés collent à la plaque ?

■ Décollez-les avec un objet plat et non pointu, un manche de cuiller par exemple.

... la paroi est recouverte d'une épaisse couche de glace ?

■ Vérifiez si les portes ferment correctement.
■ Dégivrez l'appareil et nettoyez-le.

Une épaisse couche de glace réduit la puissance frigorifique et augmente la consommation d'électricité.

... l'éclairage intérieur du réfrigérateur ne fonctionne plus ?

■ La porte de la zone de réfrigération est restée ouverte pendant trop longtemps. L'éclairage intérieur s'éteint au bout d'env. 15 minutes d'ouverture.

Dans le cas contraire, l'ampoule est défectueuse :

■ débranchez l'appareil ou ôtez le fusible correspondant de l'installation domestique.

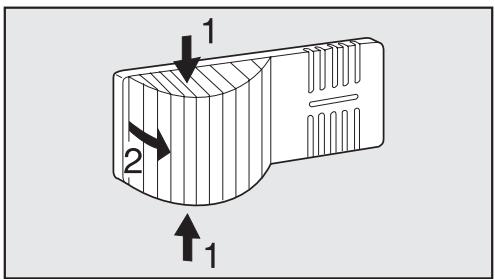

1 2 1

■ Appuyez sur les côtés du cache pour pouvoir le dégager par l'arrière.

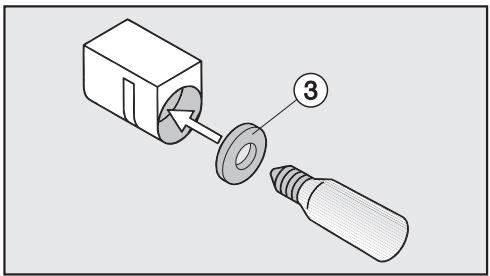

■ Dévissez l'ampoule et remplacez-la.

Caractéristiques de l'ampoule : 220 - 240 V, 15 W maximum, culot E 14.

■ Vissez la nouvelle ampoule. Vérifiez que le joint (3) est bien positionné.
■ Accrochez le cache de l'ampoule sur sa partie arrière et clipsez-le sur les côtés.

... les surfaces internes de la zone de réfrigération à l'avant de l'appareil sont chaudes ?

Il ne s'agit pas d'une anomalie !

• Lorsque la fonction Superfrost est activée, la surface interne de la zone de réfrigération se réchauffe. Cela est nécessaire au bon fonctionnement de l'appareil.
• L'appareil est équipé d'une fonction Maxifroid électronique, ce qui signifie la chose suivante : lorsque la température ambiante est inférieure à 16 °C, le compresseur se met en route moins souvent pour les appareils sans fonction Maxifroid. La température de la zone de congélation augmenterait trop.

Avec la fonction Maxifroid électronique, lorsque la température ambiante passe en-dessous de 16 °C, le chauffage de surface s'enclenche ce qui résulte dans un réchauffement de la zone de réfrigération.

De par ce réchauffement, le compresseur s'enclenche plus souvent et la zone de congélation reste toujours bien froide.

Lorsque la température ambiante descend en dessous de 10 °C, le fonctionnement de l'appareil n'est plus garanti. Faites en sorte que l'appareil se trouve toujours dans une température ambiante plus élevée !

... le fond du réfrigérateur est mouillé ?

L'orifice d'écoulement de l'eau de dégivrage est obstrué.

■ Nettoyez l'orifice et le conduit d'écoulement.

Si vous ne pouvez pas remédier à la panne en suivant ces conseils, appelez le SAV. Ouvrez la porte de l'appareil le moins possible jusqu'à la réparation de la panne pour réduire au maximum la déperdition de froid.

Origines des bruits

Bruits normaux	Quelle est leur origine ?
Brrrr....	Le vrombissement vient du moteur (compresseur). Il peut être plus fort pendant un moment donné, lorsque le moteur se met en route.
Blubb, blubb....	Les gargouillements ou les ronronnements viennent du fluide réfrigérant qui passe dans les conduits.
Clic...	Les cliquetis sont audibles lorsque le thermostat active ou désactive le moteur.
Sssrrrrr....	Dans les appareils combinés ou No-Frost un léger bruit de fond provenant de la circulation d'air peut se faire entendre à l'intérieur de l'appareil.

N'oubliez pas qu'on ne peut pas éviter les bruits de moteur et d'arrivée du fluide dans le circuit frigorifique.

Bruits que l'on peut éviter facilement	Quelle est leur origine et que peut-on faire pour les éviter ?
Claquement, cliquetement	L'appareil n'est pas nivelé : Ajustez l'appareil à l'aide d'un niveau. Pour cela, utilisez les pieds vissables sous l'appareil ou utilisez des cales.
	L'appareil est en contact avec d'autres meubles ou d'autres appareils : Eloignez l'appareil des meubles et des autres appareils.
	Des tiroirs, paniers ou surfaces bougent ou coincent : Contrôlez les pièces escamotables et replacez-les correctement le cas échéant.
	Des bouteilles ou des récipients se touchent : Séparez-les.
	Le câble de transport se trouve encore à l'arrière de l'appareil : Retirez-le.

En cas de pannes auxquelles vous ne pouvez remédier vous-même, contactez :

– votre revendeur Miele

ou

– le SAV Miele

Veuillez indiquer le modèle et la référence de votre appareil. Vous trouverez la référence du modèle sur la plaque signalétique sur les parois latérales de votre appareil.

Cet appareil est livré prêt à être raccordé en monophasé 50 Hz 220 - 240 V et doit impérativement être branché à une prise avec mise à la terre. L'installation électrique doit être conforme aux normes en vigueur imposées par EDF. Le branchement doit être conforme aux normes EDF.

Pour plus de sécurité, il est recommandé de monter un disjoncteur différentiel avec courant de déclenchement à 30 mA en amont de l'appareil (norme DIN VDE 0664).

Prévoir un fusible d'au moins 10 A.

La prise devrait dans la mesure du possible se trouver à côté de l'appareil et être facilement accessible. Il est interdit d'effectuer le branchement avec une rallonge car celle-ci n'assure pas la sécurité nécessaire (risque de surchauffe).

L'appareil ne doit pas être branché sur des îlots d'onduleur, utilisés pour une alimentation électrique autonome comme par ex. une alimentation en énergie solaire. Dans le cas contraire, il peut y avoir une coupure de courant automatique en raison de pics de tension. L'électronique pourrait être endomagée. De même, l'appareil ne doit pas être utilisé avec des fiches économiseurs d'énergie étant donné que cela risquerait de réduire l'alimentation en énergie qui résulterait dans un réchauffement de l'appareil.

S'il faut remplacer le cordon d'alimentation, seul un électricien qualifié est habilité à le faire.

Le branchement doit être conforme aux normes EDF.

Ne posez pas d'appareils émettant de la chaleur comme par ex. les grille-pain ou les micro-ondes sur le réfrigérateur/congélateur. Cela ne ferait qu'augmenter la consommation d'énergie.

Lieu d'installation

N'installez pas l'appareil à proximité d'un four, d'un chauffage, ou d'une fenêtre exposée au rayonnement direct du soleil. Plus la température ambiante est élevée, plus le compresseur fonctionne longtemps et plus la consommation d'électricité est importante. Il est recommandé de l'installer dans une pièce bien ventilée.

Classe climatique

Cest appareil est prévu pour une certaine classe climatique (température ambiante) dont il faut respecter les limites. Elle est indiquée sur la plaque signalétique à l'intérieur de l'appareil.

Classe climatique	Température ambiante
SN	+10 °C à +32 °C
N	+16 °C à +32 °C
ST	+18 °C à +38 °C
T	+18 °C à +43 °C

Une température ambiante basse entraîne un arrêt relativement long du compresseur. Cela peut résulter dans des températures plus élevées dans l'appareil.

Aération

L'air sur la paroi arrière se réchauffe. C'est pour cette raison que les grilles d'aération ne doivent jamais être couvertes, afin de permettre à tout moment une aération impeccable. Il faut également régulièrement débarasser les grilles de la poussière qui peut les recouvrir.

Installation de l'appareil

■ Retirez d'abord le passe-câble de la paroi arrière de l'appareil.
■ Vérifiez si tous les éléments sur la paroi arrière de l'appareil bougent librement. Le cas échéant, replier doucement les éléments pour les éloigner de la paroi de l'appareil.
■ Glisser l'appareil doucement sur l'emplacement prévu. Il peut être installé avec la paroi arrière directement sur le mur.

Ajuster l'appareil

■ Ajustez l'appareil en vous servant des pieds de maintien, à l'aide de la clé à fourche jointe.

Inversion du sens d'ouverture de porte

Cet appareil est livré avec des charnières à droite. Si vous souhaitez des charnières à gauche, il vous faut inverser les ferrures de porte.

Interchanger les poignées :

Il faut tout d'abord défaire les poignées latérales sur la porte :

■ Lorsque vous tirez sur la poignée de porte ①, l'élément latéral de la poignée ② glisse vers l'arrière et un espace apparaît ④ entre l'élément de poignée ② et la plaque de fixation ③ de la poignée.
■ Coincez un ustensile arrondi (un manche à cuiller en bois par exemple) dans l'espace ④ et repoussez doucement la poignée vers direction la porte.

Veillez à ce que l'ustensile ne glisse pas et abîme l'appareil.

L'élément latéral de la poignée ② se défait.

■ Retirez l'élement de la poignée ②.

■ Défaites les 4 vis (Torx 15) de la plaque de fixation et retirer la poignée.
■ Retirez les caches du côté opposé et remontez-les sur les trous.

Interchanger les portes :

■ Ouvrez la porte.

■ Dégagez la plinthe ① à l'aide d'un tournevis et faites-la pivoter vers l'avant pour la sortir.
■ Enlevez la protection ② avec le tournevis et fermez la porte de l'appareil.
■ Desserrez la vis ③.
■ Dégagez le palier de porte ④ avec le pivot de charnière ⑤ par le bas, faites-le pivoter vers l'avant pour l'enlever.

■ Ouvrez la porte du bas, faites-la bas-culer vers le bas pour l'enlever. Veillez à l'entretoise ①.
■ Retirez les caches ② à l'aide d'un tournevis par l'avant.
■ Dévissez le pivot de la charnière du haut ③ à l'aide du six pans creux de la clé plate fournie et revissez-le du côté opposé.
■ Remontez les caches ② de l'arrière et encrentez-les à l'avant.
■ Dégagez le support intercalaire ④ avec un tournevis et remontez le tout sur le côté opposé.
■ Retirez les caches ⑤ des douilles des portes et remontez-les de l'autre côté.

Porte du compartiment de congélation

Ne changez la charnière que maintenant, le remontage sera plus simple !

■ Dévissez le support de palier ① et démontez la porte du compartiment de congélation ② avec le support de palier.
■ Posez le support de palier sur la cheville de la porte du compartiment de congélation ③, et tournez la porte du compartiment de manière à ce que le palier se trouve en bas.
■ Dévissez le crochet de fermeture ④.

■ Tournez le crochet de fermeture à 180° et revissez-le à l'opposé ⑤.
■ Montez la porte du compartiment de congélation ⑥ et vissez le support de palier ⑦.

Inversion du sens d'ouverture de porte

■ Bouchez les trous avec des caches joints ⑧.

Monter la porte de l'appareil

■ Accrochez la porte dans le pivot de charnière ③ (veillez à l'entretoise ①) et fermez la porte (voir ill. pag précédente).

Sur le croquis suivant, la porte est représentée ouverte afin de mieux suivre les opérations.

■ Tournez le palier de porte ② de 180 °, sortez le pivot de charnière ① et remontez -le du côté opposé.
■ Montez les deux pièces dans le support ⑥. Pour ce faire, introduisez le pivot de charnière ① par le support dans le palier de porte ②, pivotez le palier de porte, enfoncez-le vers le haut et prémontez avec la vis ③.
■ Ajustez la porte du bas par l'orifice oblong du support ⑥. Serrez ensuite la vis ③ à fond.

■ Clipsez la plinthe ④ (jusqu'au dé-clic).
■ Clipsez la protection ⑤, porte du bas ouverte, dans la plinthe.

Remonter les poignées :

veuillez suivre les indications concernant la fixation de la poignée afin d'éviter d'abîmer le joint de porte en cas de montage incorrect.

■ Vissez la poignée sans serrer les deux vis ② sur le côté opposé.

La plaque de fixation ③ doit être adjacente à la carrosserie de porte, de manière à ce qu'avec la porte fermée, la plaque de fixation et la paroi externe de l'appareil soient allignées.

Sinon,

■ visser les deux tiges filetés prémon-tées ① à l'aide d'une clé à fourche jusqu'à ce que la plaque de fixation ③ se trouve à l'angle souhaité.
■ Serrez bien toutes les vis ②.

■ Faites glisser l'élément de poignée latéral ④ depuis le côté dans les guides de la plaque de fixation, jusqu'à ce que vous entendiez un clic.

Veillez à ce que l'élément de poignée latéral ④ n'entre pas en contact avec le joint de porte lors de l'ouverture de cette dernière. Cela risque à terme d'abîmer le joint !

Dans ce cas,

■ redressez encore une fois la plaque de fixation ③au-dessus des tiges filetés ① jusqu'à ce que la plaque de fixation et l'élément de poignée latéral ④ aient l'angle correspondant et que le joint ne soit pas touché lors de l'ouverture de la porte.

z 40 z 50 631 ≤580 ① ② ③ ca.36

Cet appareil peut s'intégrer dans les linéaires de meubles de cuisine. Pour conserver une unité, il est possible de monter un meuble haut ① au-dessus de l'appareil.

Il est impératif de prévoir un espace d'aération d'une profondeur minimale de 50 mm à l'arrière de l'appareil. L'ouverture d'aération disponible sous le plafond de la cuisine doit présenter un diamètre de 40 mm pour faciliter l'évacuation de l'air chaud. Sinon le compresseur doit fonctionner davantage pour augmenter sa production de froid, ce qui accroît également la consommation d'électricité.

Les orifices d'entrée et de sortie d'air doivent rester dégagés et être dépoussiérés régulièrement.

Lorsque l'appareil est encastré entre deux meubles normalisés (profondeur max. 580 mm), il peut être placé directement à côté des meubles de cuisine. La porte de l'appareil ② dépasse en façade de 34 mm sur les côtés et de 51 mm au centre ce qui permet de l'ouvrir et de la fermer très facilement.

Lorsque l'appareil est installé contre un mur ③, il faut laisser un espace de 36 mm entre le mur et l'appareil côté charnières pour le dépassement des poignées lorsque la porte est ouverte complètement.

MIELE S.A.S.

93151 - Le Blanc-Mesnil CEDEX

9 av. Albert Einstein - Z. I. du Coudray

R.C.S. Bobigny B 708 203 088

Show room

Espace encastrables

55, Boulevard Malesherbes

75008 Paris

Tél. : [phone]

Service consommateurs

Tél. : [phone]

(0,34 € TTC/mn)

Service après-vente national du constructeur

N°Azur 0 810 06 1000

PRIX APPEL LOCAL

Accessoires et pièces détachées

Tél. : [phone]

(0,34 € TTC/mn)

E-Mail : [e-mail]

Site Internet : http://www.miele.fr
