538200858888 - Meuble roulant ENO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuble roulant pour plancha
Marque	ENO
Modèle	538200858888
Matériau	Acier ou inox selon version
Nombre de tablettes	2 (table + tablette)
Étagères	2 (haute et basse)
Porte	Oui, avec rideaux latéral et arrière
Roues	2 roues avec enjoliveurs
Chaîne de sécurité bouteille	Oui
Capacité bouteille gaz	Standard (jusqu'à 13 kg)
Assemblage	Oui, notice incluse
Entretien	Nettoyer avec chiffon humide et détergent doux
Utilisation	Extérieur, pour plancha à gaz
Garantie	2 ans
Pièces détachées	Roues, poignées, étagères, vis, écrous
Nombre de vis fournies	Vis M5, M4, ST4.2 (quantités variables)
Accessoires inclus	Rideaux, chaîne, enjoliveurs
Dimensions (L x P x H) approx.	70 x 45 x 85 cm
Poids net approx.	12 kg

FOIRE AUX QUESTIONS - 538200858888 ENO

Comment assembler le meuble roulant ENO 538200858888 ?

Suivez les étapes A à J de la notice : assemblez les tablettes et montants, fixez les étagères, montez les roues avec l'entretoise et un marteau, puis installez la porte et les rideaux. Utilisez les vis et écrous fournis. Un tournevis cruciforme est nécessaire pour les vis de la chaîne.

Quelles sont les dimensions du meuble ?

Les dimensions exactes ne sont pas fournies, mais le meuble est conçu pour accueillir une plancha standard. Comptez environ 70 cm de largeur, 45 cm de profondeur et 85 cm de hauteur.

Quel poids maximum peut supporter l'étagère ?

La notice ne précise pas de charge maximale. Pour une utilisation normale, évitez de dépasser 10 kg par étagère. La structure en acier ou inox est robuste.

Comment fixer la bouteille de gaz ?

Utilisez la chaîne fournie (repère 21) et les deux vis (repère 22) pour attacher la bouteille au montant. La chaîne empêche la bouteille de tomber. Serrez les vis avec un tournevis cruciforme.

Les roues sont-elles freinées ?

Non, le modèle ne comporte pas de freins. Les roues pivotent librement. Pour immobiliser le meuble, vous pouvez placer des cales sous les roues.

Puis-je utiliser ce meuble pour une plancha électrique ?

Ce meuble est conçu pour une plancha à gaz. Il peut supporter une plancha électrique si les dimensions et le poids sont compatibles, mais il n'y a pas de protection contre la chaleur. Assurez-vous que l'appareil ne dépasse pas les dimensions du plateau.

Comment nettoyer le meuble ?

Nettoyez avec un chiffon humide et un détergent doux. Rincez à l'eau claire et séchez avec un chiffon doux. Ne pas utiliser de produits abrasifs. Pour la version inox, un produit spécifique inox peut être utilisé.

Où trouver des pièces de rechange ?

Contactez le service client ENO ou votre revendeur. Les pièces comme les roues, poignées, étagères et vis sont disponibles. Référez-vous au tableau de composition pour identifier les pièces.

Le meuble est-il livré monté ?

Non, le meuble est livré en kit. Vous devez suivre la notice de montage pour assembler toutes les pièces. Le temps de montage estimé est d'environ 30 minutes à 1 heure.

Quels outils sont nécessaires pour le montage ?

Vous aurez besoin d'un tournevis cruciforme (non fourni) pour les vis de la chaîne, et d'un marteau (non fourni) pour enfoncer les rondelles à griffe sur les roues. Les vis principales se serrent à la main ou avec une clé Allen selon les modèles.

MODE D'EMPLOI 538200858888 ENO

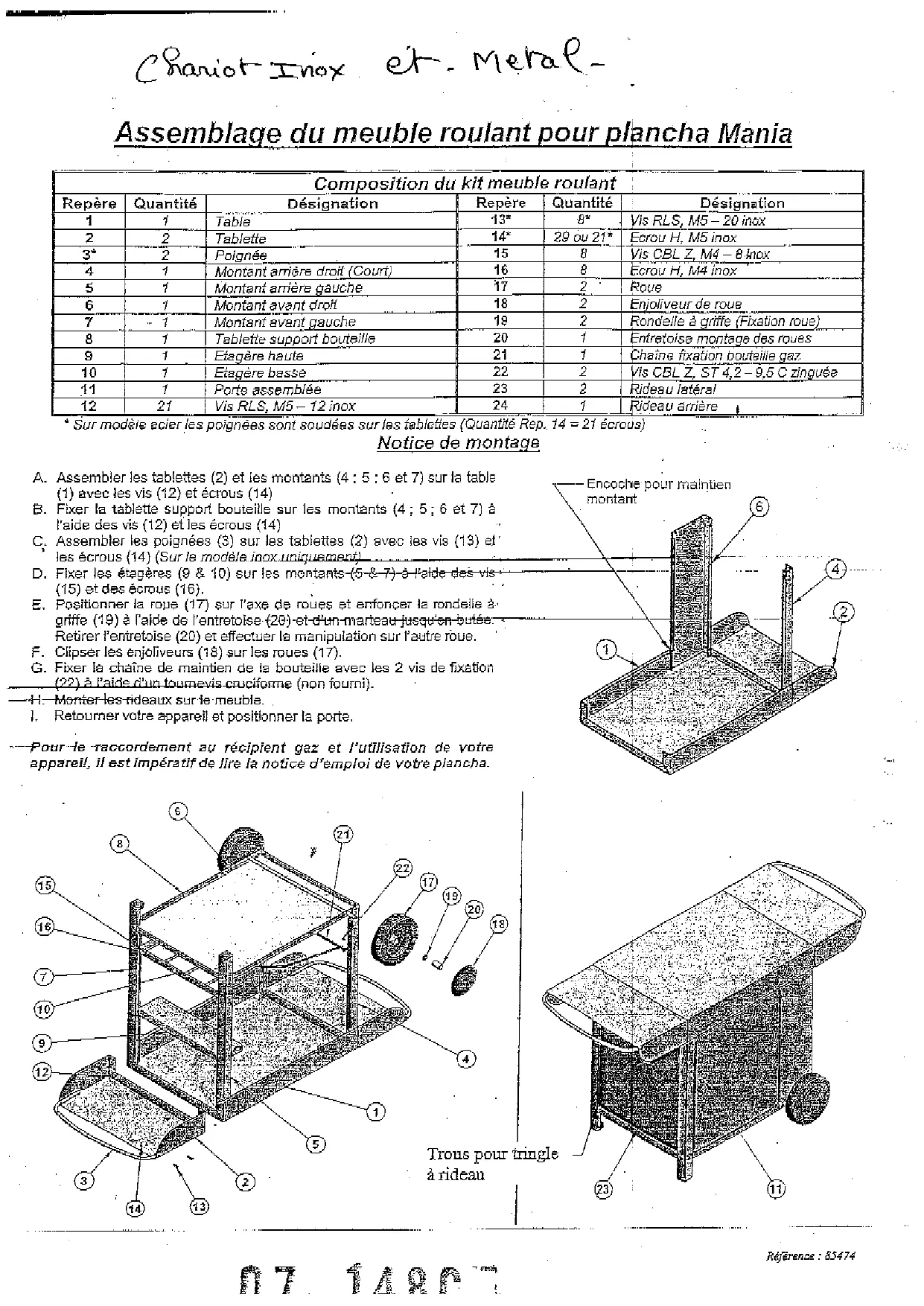

Assemblage du meuble roulant pour plancha mania

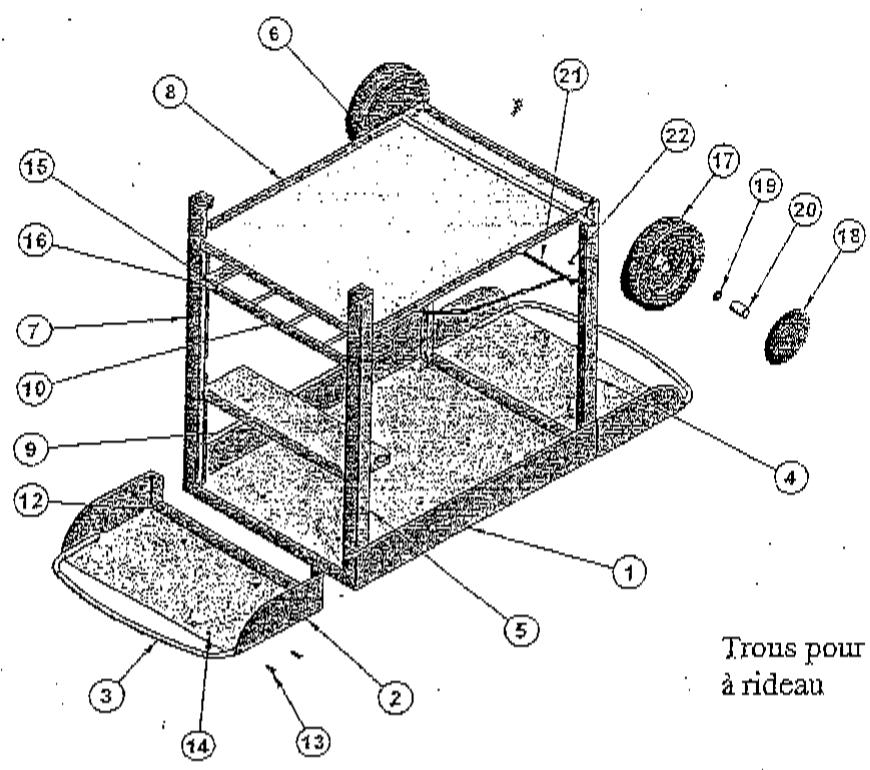

Composition du kit meuble roulant
Repère	Quantité	Désignation	Repère	Quantité	Désignation
1	1	Table	13*	8*	Vis RLS, M5-20 inox
2	2	Tablette	14*	29 ou 21*	Ecrou H, M5 inox
3*	2	Poignée	15	8	Vis CBL Z, M4-8 inox
4	1	Montant arrière droit (Court)	16	8	Ecrou H, M4 inox
5	1	Montant arrière gauche	17	2	Roue
6	1	Montant avant droit	18	2	Enjoliveur de roue
7	1	Montant avant gauche	19	2	Rondelle à griffe (Fixation roue)
8	1	Tablette support bouteille	20	1	Entretoise montage des roues
9	1	Étagère haute	21	1	Chaîne fixation bouteille gaz
10	1	Étagère bassé	22	2	Vis CBL Z, ST 4,2-9,5 C zinguée
11	1	Porte assemblée	23	2	Rideau létéral
12	21	Vis RLS, M5-12 inox	24	1	Rideau arrêté

Sur modèle acier les poignées sont soudées sur les tablettes (Quantité Rep. 14 = 21 écrous)

Notice de montage

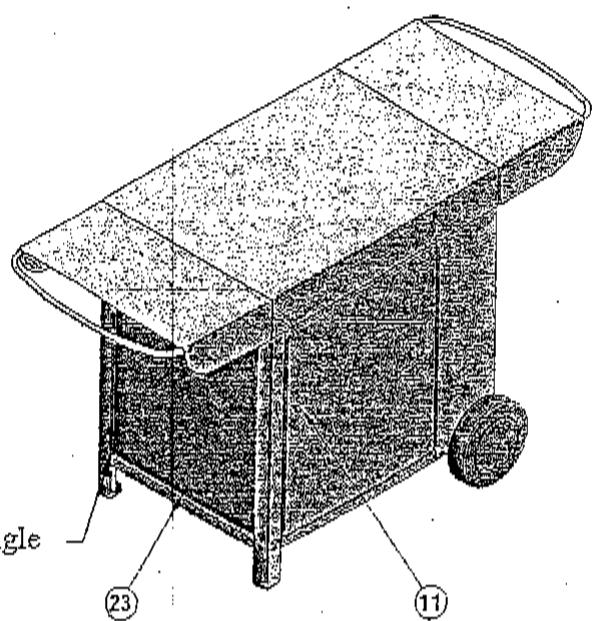

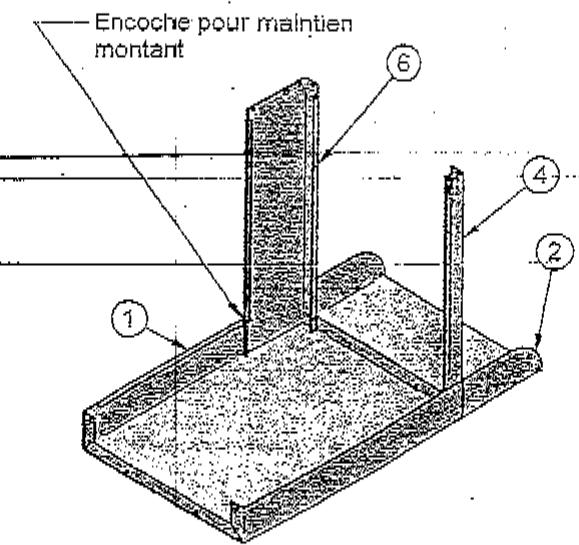

A. Assemblier les tablettes (2) et les montants (4: 5: 6 et 7) sur la table (1) avec les vis (12) et écrous (14) B. Fixer la tablette support bouteille sur les montants (4; 5; 6 et 7) à l'aide des vis (12) et les écrous (14) C. Assembler les poignées (3) sur les tablettes (2) avec les vis (13) et les écrous (14) (Sur le modele inox. uniquement). D. Fixer les étagères (9 & 10) sur les montants-(5-8-7)-é-faide-des-vis (15) et des écrous (16). E. Positionner la roue (17) sur I'axe de roues et enforcer la rondelle a griffe (19) à l'aide de I'entretoise (20)-et d'un-marteau jusqu'en-butée Retirer I'entretoise (20) et effectuer la manipulation sur I'autre roue. F. Clipser les enjoliveurs (18) sur les roues (17). G. Fixer la chaîne de maintain de la bouteille avec les 2 vis de fixation (22) à l'aide d'un toumevis crucifome (non foumi). 41. Monterles-fideaux sur le meuble. 1. Retourner donne appareil et positionner la porte.

Pour fermer l'accordement au récipient gaz et l'utilisation de notre appareil, il est impératif de lire la notice d'emploi de cette plancha.
