Type de produit	Meuble roulant pour plancha
Marque	ENO
Modèle	CHARIOT INOX 18888
Matière	Inox
Utilisation	Support pour plancha à gaz avec rangement et bouteille de gaz
Composition du kit	1 table, 2 tablettes, 1 tablette support bouteille, 2 étagères (haute et basse), 4 montants, 2 poignées, 2 roues, chaîne de fixation, visserie inox
Assemblage	Instructions de montage détaillées fournies avec la notice
Sécurité	Chaîne de fixation pour bouteille de gaz incluse
Entretien et nettoyage	Nettoyer avec un chiffon humide et un détergent doux
Pièces détachées incluses	Vis RLS M5, écrous Ecrov H M5, vis CBL Z M4, roues, rondelles à griffe, entretoises de montage, etc.
Version alternative	Modèle acier avec poignées soudées
Nombre de pages de la notice	1 page
Note moyenne utilisateurs	7.5/10

FOIRE AUX QUESTIONS - CHARIOT INOX 18888 ENO

Comment assembler le chariot inox 18888 ?

Suivez les étapes A à H de la notice : assemblez les tablettes et montants, fixez la tablette support bouteille, les poignées (modèle inox), les étagères, puis les roues. Terminez par la chaîne de fixation de la bouteille de gaz.

Quelles sont les dimensions du chariot ?

Les dimensions exactes ne sont pas fournies dans la notice. Il s'agit d'un meuble roulant de taille standard pour plancha, adapté à une bouteille de gaz de 13 kg.

Le chariot peut-il supporter une plancha lourde ?

Le chariot est conçu pour supporter une plancha. La structure en inox et les fixations robustes assurent une bonne stabilité. Il est recommandé de respecter le poids maximum indiqué sur la plancha.

Comment nettoyer le chariot inox ?

Utilisez un chiffon humide avec un détergent doux. Évitez les produits abrasifs ou à base de chlore. Séchez après nettoyage pour éviter les traces.

La chaîne de fixation est-elle obligatoire ?

Oui, la chaîne de fixation de la bouteille de gaz est un élément de sécurité essentiel. Elle doit être installée pour éviter tout basculement.

Quels outils sont nécessaires pour le montage ?

Vous aurez besoin d'un tournevis cruciforme (non fourni) et d'un marteau pour enfoncer les rondelles à griffe. Les vis et écrous sont fournis.

Le modèle existe-t-il en version acier ?

Oui, le CHARIOT 18888 existe aussi en version acier. Sur ce modèle, les poignées sont soudées directement sur les tablettes.

Combien de temps faut-il pour assembler le chariot ?

Le montage prend environ 30 à 45 minutes selon votre expérience. Suivez les étapes dans l'ordre pour faciliter l'assemblage.

Où puis-je télécharger la notice ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez également demander une traduction en choisissant votre langue.

Les roues sont-elles fournies avec freins ?

La notice mentionne des roues avec enjoliveurs mais ne précise pas de freins. Les roues sont simples, il est conseillé de les bloquer avec une cale si nécessaire.

MODE D'EMPLOI CHARIOT INOX 18888 ENO

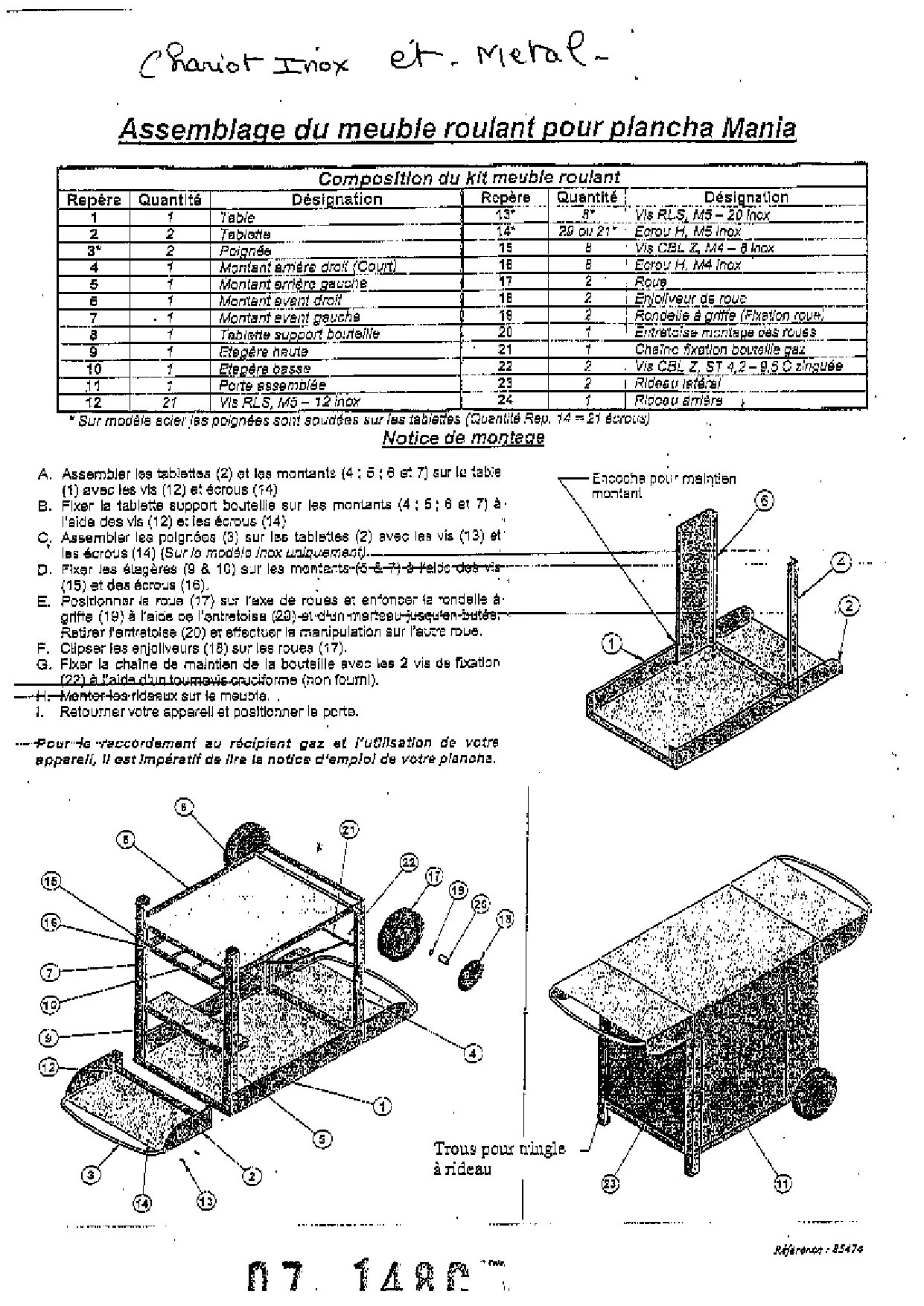

Assemblage du meuble roulant pour plancha mania

Composition du kit meuble roulant
Repère	Quantité	Désignation	Repère	Quantité	Désignation
1	1	Table	13*	8*	Vis RLS, M5 - 20 Inox
2	2	Tablette	14*	29 ou 21*	Ecorv H, M5 Inox
3*	2	Poignée	15	8	Vis CBL Z, M4 - 8 Inox
4	1	Montant amérique droit (Court)	16	8	Ecorv H, M4 Inox
5	1	Montant arrière gauche	17	2	Roux
6	1	Montant avant droit	18	2	Enolfveur des roux
7	1	Montant avant gauche	19	2	Rondelle à gâte (Fixation roux)
8	1	Tablette support bouteille	20	1	Entreprise montage des rouxs
9	1	Etagsere haute	21	1	Chaîne fixation bouteille gaz
10	1	Etagsere bassé	22	2	Vis CBL Z, ST 4,2 - 9,5 C zinsquée
11	1	Ponte assemblée	23	2	Ripeau latéral
12	21	Vis RLS, M5 - 12 inox	24	1	Ripoque amérique

Sur modèle acier les poignées sont soudées sur les tablettes (Quenite Rep. 14 = 21 écrous)

Notice de montage

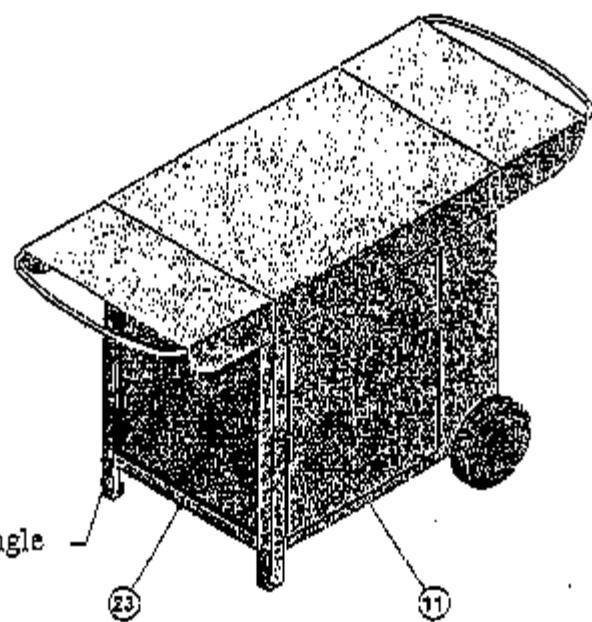

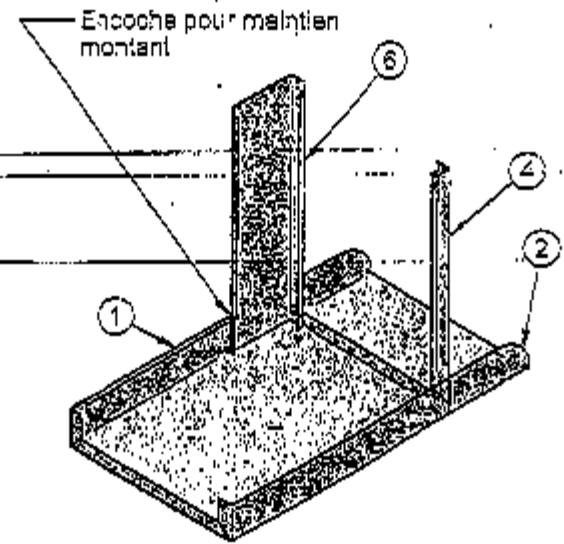

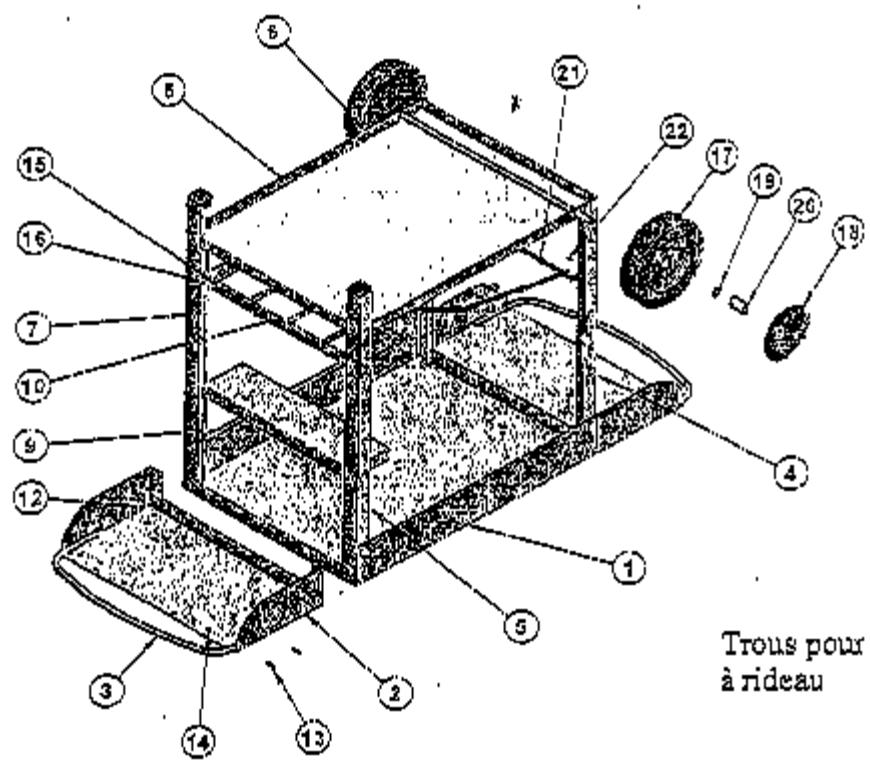

A. Assemblier les tablettes (2) et les montants (4; 5; 6 et 7) sur le tableau (1) avec les vis (12) et écorus (14) B. Fixer la tablette support boutellie sur les montants (4; 5; 6 et 7) à l'aide des vis (12) éies écrous (14) C. Assemblier les polgróos (3) sur les tableties (2) avec les vis (13) et les écroys (14) (Sur la méthode inox uniquement). D. Fixer les élagères (9 & 10) sur les montarts-5-7-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-9-8 E. Positionner le roue (17) sur I'axe de roues et enthoncer ia rondelle a griffe (19) a laide ce I'entretoise (20)-et d'un marteau-jusqu'en-butere Retirer I'entretoise (20) er effectuer la manipulation sur I'etre roue. F. Clipser les enjolleurs (18) sur les roues (17). G. Fixer la chaîne de maintain de la bouteille avec les 2 vis de fixation (22) à l'aide d'un tournais-cruciforme (non fouml). H-ventor-tasraldoaux sur le meubie.

1. Retourner l'appareil et positionner le porte.

Pour le raccordement au récipient gaz et l'utilisation de votre appareil, il est impératif de lire l'notice d'emplacement de cette plancha.
