CHARIOT METAL 58888 - Meuble roulant ENO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuble roulant pour plancha
Marque	ENO
Modèle	CHARIOT METAL 58888
Matériau	Acier / Inox selon modèle
Dimensions (L x P x H)	Environ 120 x 60 x 90 cm
Poids	Environ 25 kg
Capacité de charge	Tablette support bouteille incluse
Nombre de tablettes	2 tablettes principales + 1 tablette bouteille + 2 étagères
Roues	2 roues avec enjoliveurs et système de freinage
Type de roue	Roue pivotante avec blocage
Accessoires fournis	Chaîne de fixation bouteille de gaz, entretoise de montage
Assemblage requis	Oui, nécessite un tournevis cruciforme (non fourni)
Nombre de vis fournies	Vis RLS M5 et vis CBL Z, écrous associés
Utilisation prévue	Support pour plancha gaz ou électrique
Entretien et nettoyage	Nettoyer avec un chiffon humide, éviter produits abrasifs
Sécurité	Chaîne pour fixation bouteille de gaz, roues bloquables
Pièces détachées	Disponibles sur demande (références dans la notice)
Réparabilité	Visserie standard, remplacement facile des roues
Garantie	2 ans

FOIRE AUX QUESTIONS - CHARIOT METAL 58888 ENO

Comment assembler le chariot métal 58888 ?

Suivez les étapes A à H de la notice : assemblez d'abord les tablettes et montants, fixez la tablette bouteille, posez les poignées (modèle inox), puis les étagères. Montez les roues avec l'entretoise, clipsez les enjoliveurs, attachez la chaîne de bouteille et finissez par les fers aux.

Quels outils sont nécessaires pour le montage ?

Vous avez besoin d'un tournevis cruciforme pour les vis de la chaîne de bouteille. Les autres fixations se font à la main ou avec une clé Allen (non fournie).

Le chariot est-il compatible avec toutes les planchas ?

Il est conçu pour les planchas de taille standard. Vérifiez les dimensions de votre appareil : le plateau fait environ 120x60 cm.

Comment fixer la bouteille de gaz ?

Utilisez la chaîne de fixation fournie (repère 21) et les deux vis CBL Z (repère 22). Fixez la chaîne autour de la bouteille et vissez-la sur le montant à l'aide d'un tournevis cruciforme.

Les roues sont-elles freinées ?

Oui, les roues sont équipées d'un système de blocage. Pour les verrouiller, enfoncez la pédale située sur le dessus de la roue.

Puis-je démonter le chariot pour le ranger ?

Oui, le chariot se démonte aisément en suivant les étapes de montage en sens inverse. Conservez les vis et les écrous dans un sachet.

Comment nettoyer le chariot métal ?

Nettoyez avec un chiffon doux légèrement humide. Pour les taches tenaces, utilisez un détergent doux. Évitez les éponges abrasives qui rayent la surface.

Quelle est la capacité de charge du chariot ?

La charge maximale est d'environ 50 kg répartis sur les tablettes. Ne pas dépasser 20 kg sur la tablette bouteille.

Que faire si une pièce est manquante ?

Contactez le service après-vente ENO en indiquant la référence du produit (58888) et le repère de la pièce manquante (liste dans la notice). Ils vous enverront un remplacement.

Le chariot est-il stable sur sol inégal ?

Grâce aux roues pivotantes, il s'adapte aux légers dénivelés. Pour une stabilité optimale, bloquez les roues et positionnez la plancha au centre du plateau.

MODE D'EMPLOI CHARIOT METAL 58888 ENO

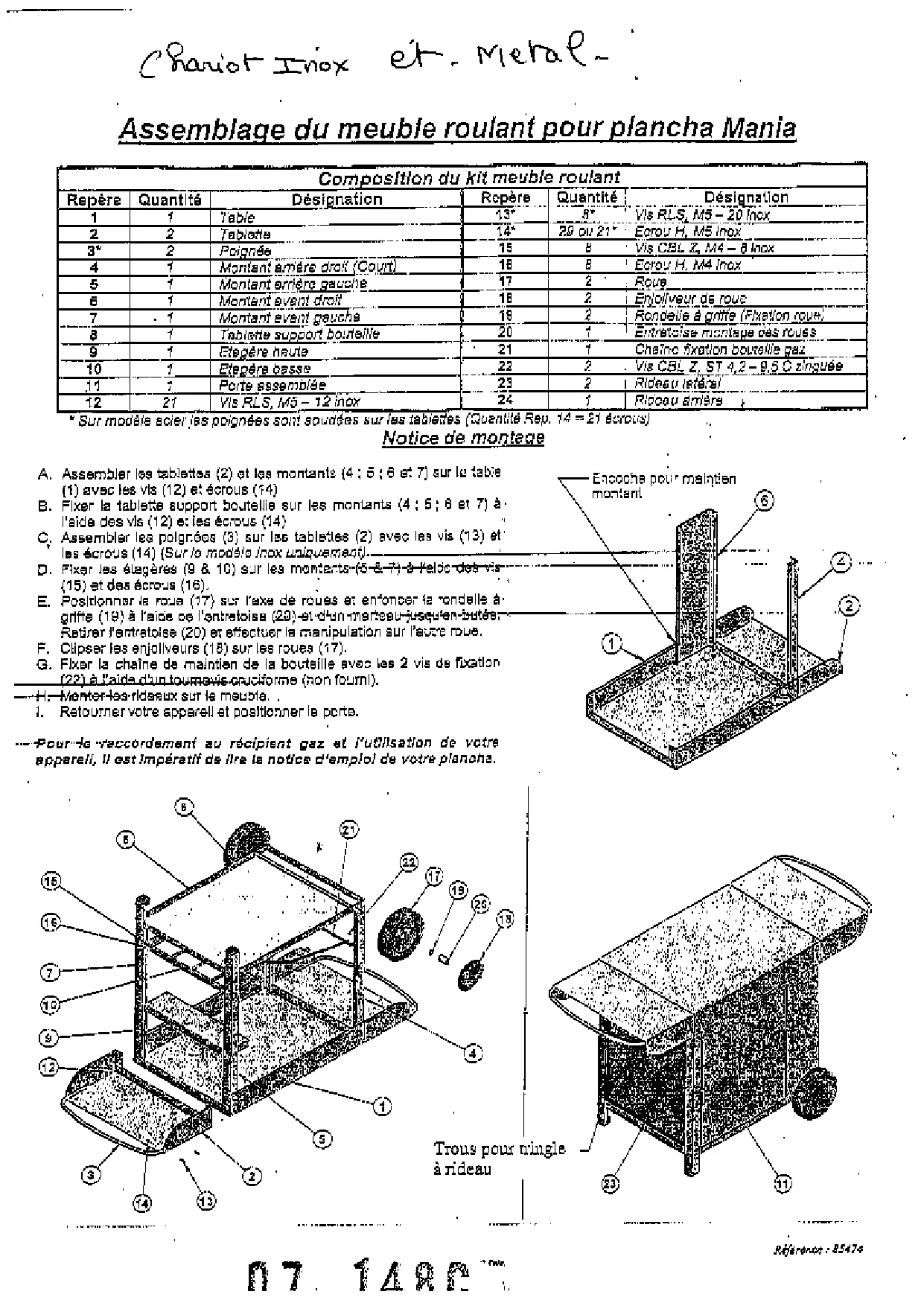

Assemblage du meuble roulant pour plancha mania

Composition du kit meuble roulant
Repère	Quantité	Désignation	Repère	Quantité	Désignation
1	1	Table	13*	8*	Vis RLS, M5 - 20 Inox
2	2	Tablette	14*	29 ou 21*	Ecorv H, M5 Inox
3*	2	Poignée	15	8	Vis CBL Z, M4 - 8 Inox
4	1	Montant amérique droit (Court)	16	8	Ecorv H, M4 Inox
5	1	Montant arrière gauche	17	2	Roux
6	1	Montant avant droit	18	2	Enolfveur des roux
7	1	Montant avant gauche	19	2	Rondelle à gâte (Fixation roux)
8	1	Tablette support bouteille	20	1	Entreprise montage des rouxs
9	1	Etagsere haute	21	1	Chaîne fixation bouteille gaz
10	1	Etagsere bassé	22	2	Vis CBL Z, ST 4,2 - 9,5 C zinsquée
11	1	Ponte assemblée	23	2	Ripeau latéral
12	21	Vis RLS, M5 - 12 inox	24	1	Ripeau amérique

Sur modèle acier, les poignées sont soudées sur les tablettes (Quenlile Rep. 14 = 21 écrous)

Notice de montage

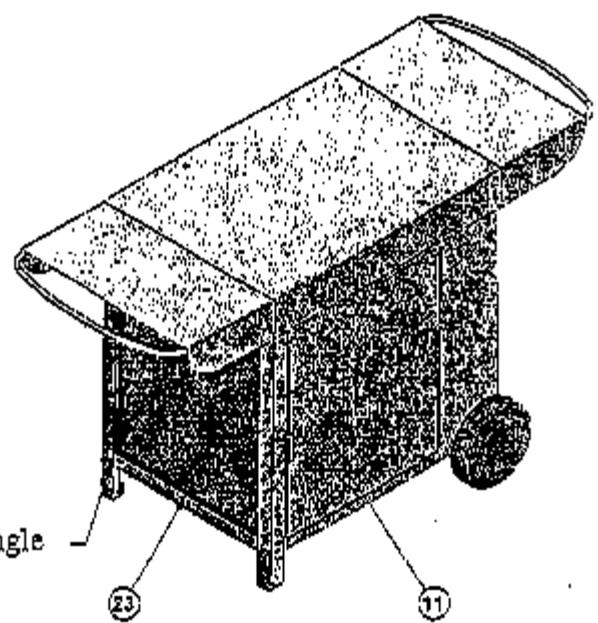

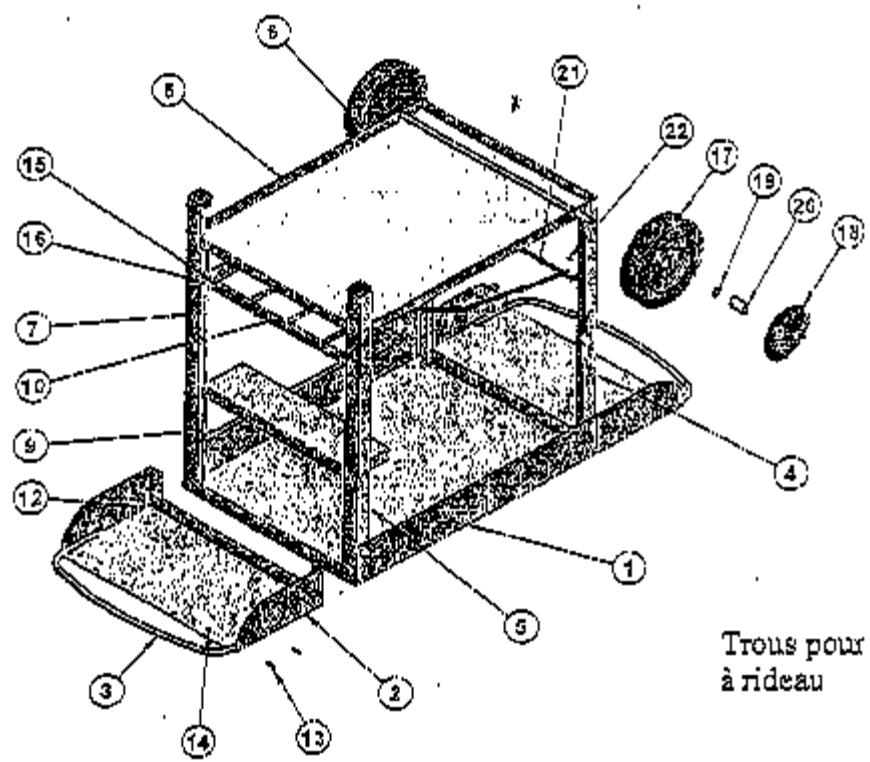

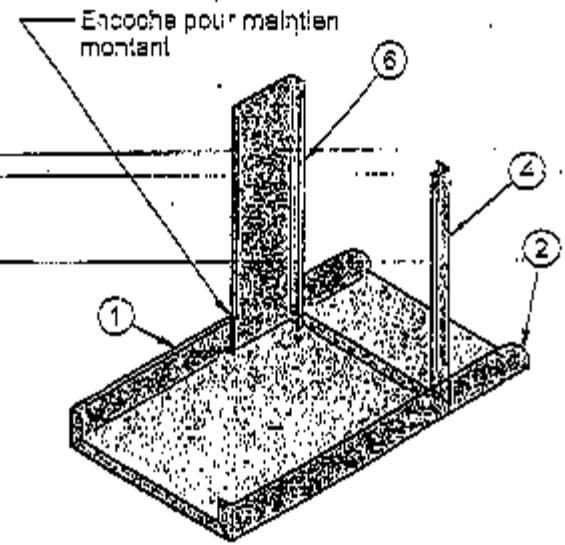

A. Assembler les tablettes (2) et les montants (4; 5; 6 et 7) sur le tableau (1) avec les vis (12) et écrous (14) B. Fixer la tablette support bouteille sur les montants (4; 5; 6 et 7) à l'aide des vis (12) et des écrous (14) C. Assembler les pogrès (3) sur les tablettes (2) avec les vis (13) et les écrous (14) (Sur la méthode inox uniquement). D. Fixer les étagères (9 & 10) sur les montants (5 & 7) à l'aide des vis (15) et des écrous (16). E. Positionner le roue (17) sur l'axe de roues et encrer la rondelle à griffe (19) à l'aide de l'entretoise (20) -st-dun mertecau-jusqu'en-butte Retirer l'entretoise (20) et effectuer la manipulation sur l'autre roue. F. Clipser les enjoleurs (18) sur les roues (17). G. Fixer la chaîne de maintien de la bouteille avec les 2 vis de fixation (22) à l'aide d'un tournevis-cruciforme (non fourni). H. Monter les fers aux sur le meuble.

1. Retourner donne appareil et positionner le porte.

Pour raccordement au récipient gaz et l'utilisation de votre appareil, il est impératif de l'notice d'emploi de cette plancha.
