AMINIA521 - Trottinette électrique DUALTRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Trottinette électrique
Marque	Dualtron
Modèle	AMINIA521
Dimensions (déplié)	1160×620×1190 mm (mono) / 1250×620×1200 mm (double)
Dimensions (plié)	1240×230×380 mm (mono) / 1255×230×380 mm (double)
Poids net	Environ 25,6 kg (mono) / 30 kg (double)
Batterie	52V 13Ah / 52V 17,5Ah (Samsung) ou 52V 15,6Ah / 52V 21Ah (Samsung)
Autonomie	46-60 km (mono) / 50-65 km (double) selon version
Vitesse maximale	25 km/h
Charge maximale	120 kg
Moteur	BLDC Hub, 450W (mono) ou 450W×2 (double)
Freins	Frein à tambour avant/arrière + frein électrique (ABS/EBS)
Suspension	Suspension à ressort et caoutchouc avant et arrière
Pneus	9 pouces tubeless, caoutchouc, pression 50 psi
Température d'utilisation	-5 à 45°C
Température de charge	0 à 40°C
Pente maximale	Environ 15° (mono) / 25° (double)
Affichage	New EY3 avec application DUALTRON
Accessoires inclus	Chargeur, outil, manuel, cache-vis ×2

FOIRE AUX QUESTIONS - AMINIA521 DUALTRON

Quelle est l'autonomie réelle de la trottinette Dualtron AMINIA521 ?

L'autonomie varie selon la version (mono ou double moteur) et les conditions d'utilisation. En conditions optimales (75 kg, 25°C, 25 km/h), elle est de 46 à 60 km pour la version mono moteur et 50 à 65 km pour la double moteur. Des facteurs comme la vitesse, les arrêts fréquents, le relief et la température réduisent l'autonomie.

Comment connecter la trottinette à l'application DUALTRON ?

Téléchargez l'application DUALTRON depuis l'App Store ou Google Play. Allumez la trottinette, activez le Bluetooth sur votre téléphone et appairez en cliquant sur 'Rechercher un véhicule' dans l'application. Une fois le symbole Bluetooth allumé, sélectionnez votre trottinette et enregistrez-vous en tant que propriétaire.

Quel est le poids maximum supporté par la trottinette ?

La charge maximale autorisée est de 120 kg. Il est déconseillé de dépasser cette limite pour des raisons de sécurité et de performance.

Comment plier la trottinette Dualtron AMINIA521 ?

Pour plier la trottinette : pliez d'abord le guidon en faisant glisser le collier de verrouillage vers l'intérieur pour libérer les poignées. Tirez sur la poignée pour faire sortir le piston pliant du cran supérieur et le faire glisser vers le cran inférieur. Tirez la goupille de sécurité vers l'extérieur, tournez-la légèrement pour la bloquer, puis insérez la goupille pour fixer le système plié.

Quelle pression de pneu est recommandée ?

La pression recommandée pour les pneus tubeless de 9 pouces est de 50 psi (environ 3,5 bars). Vérifiez régulièrement la pression pour garantir une bonne tenue de route et éviter les crevaisons.

Comment changer de mode de vitesse ?

Le mode de vitesse peut être sélectionné via l'application DUALTRON. Vous pouvez également utiliser le bouton de réglage sur l'écran pour basculer entre les modes ECO et les affichages (tension batterie, pourcentage, TRIP, RANGE, ODO).

Quelle est la différence entre les versions mono moteur et double moteur ?

La version mono moteur a un seul moteur de 450W, tandis que la version double moteur en a deux (450W×2). Cela se traduit par une meilleure accélération et une capacité à grimper des pentes plus raides (jusqu'à 25° contre 15°). Le poids et les dimensions diffèrent légèrement (environ 25,6 kg vs 30 kg).

Quels sont les précautions de sécurité importantes ?

Portez toujours un casque et des protections. Lisez le manuel avant utilisation. Ne dépassez pas la charge maximale. Évitez les surfaces humides ou glissantes. Utilisez les freins avec précaution ; un freinage brusque peut entraîner des chutes. Vérifiez régulièrement les freins, pneus et serrages des vis.

Comment entretenir la batterie de la trottinette ?

Chargez la batterie uniquement entre 0 et 40°C. Ne laissez pas la batterie se décharger complètement. Stockez-la à température ambiante (20-50°C). Le BMS protège contre la surcharge et la décharge excessive. Si la batterie dépasse 55°C, le système de protection s'active.

Où trouver les pièces détachées pour cette trottinette ?

Les pièces détachées sont disponibles auprès des revendeurs agréés Dualtron ou sur le site officiel. Les pièces courantes (pneus, freins, batteries) peuvent être commandées en ligne. Pour les réparations complexes, il est recommandé de contacter un service après-vente spécialisé.

MODE D'EMPLOI AMINIA521 DUALTRON

*En raison de la nature du produit, les retours en boîte ouverte ne sont pas acceptés.

MANUAL D'UTILISATION

Veuillez lire le manuel d'utilisation en entier avant d'opérer.

Ne laissez pas les autres utilisateurs utiliser la trottinette sans avoir lu le manuel.

• Cette trottinette est très puissante, vous pourriez être en danger si vous ne l'utilisez pas conformément aux lignes directrices énoncées dans ce manuel.

NOTICE ORIGINALE

NO.111 DENGSHENG ROAD LANXI

ECONOMIC DEVELOPMENT ZONE JINHUA

ZHEJIANG CHINA 321100

Scanner le QR code pour télécharger la dernière version du manuel d'utilisation et obtenir les dernières mises à jour et consignes de sécurité. Le rêve de la technologie électrique

Les images figurées dans ce manuel sont non contractuelles

minimotors

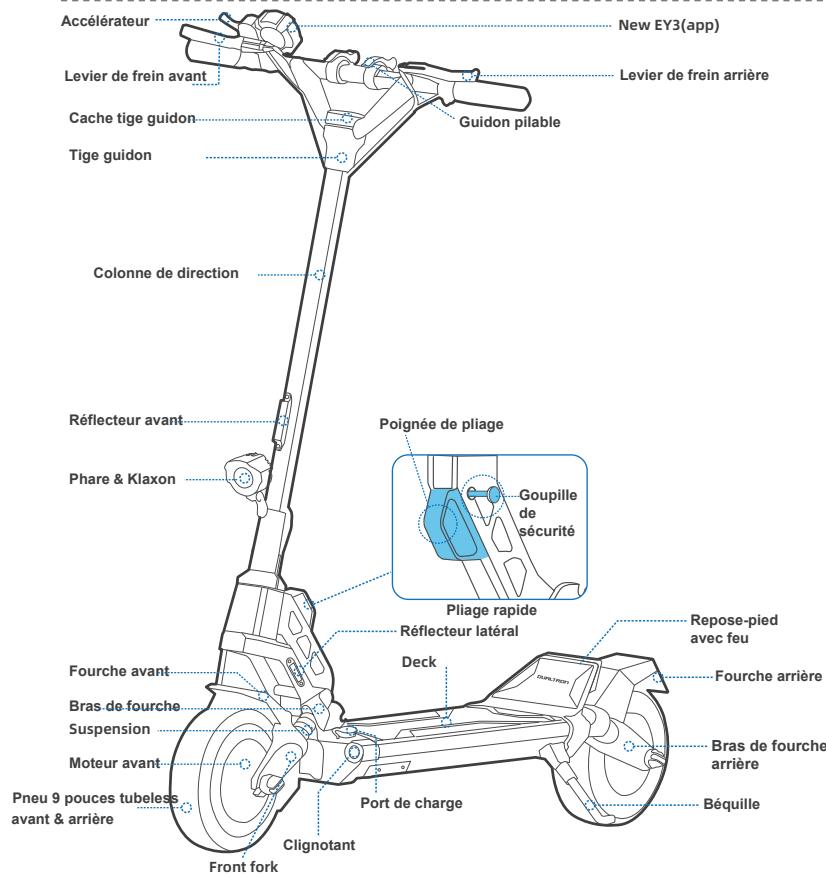

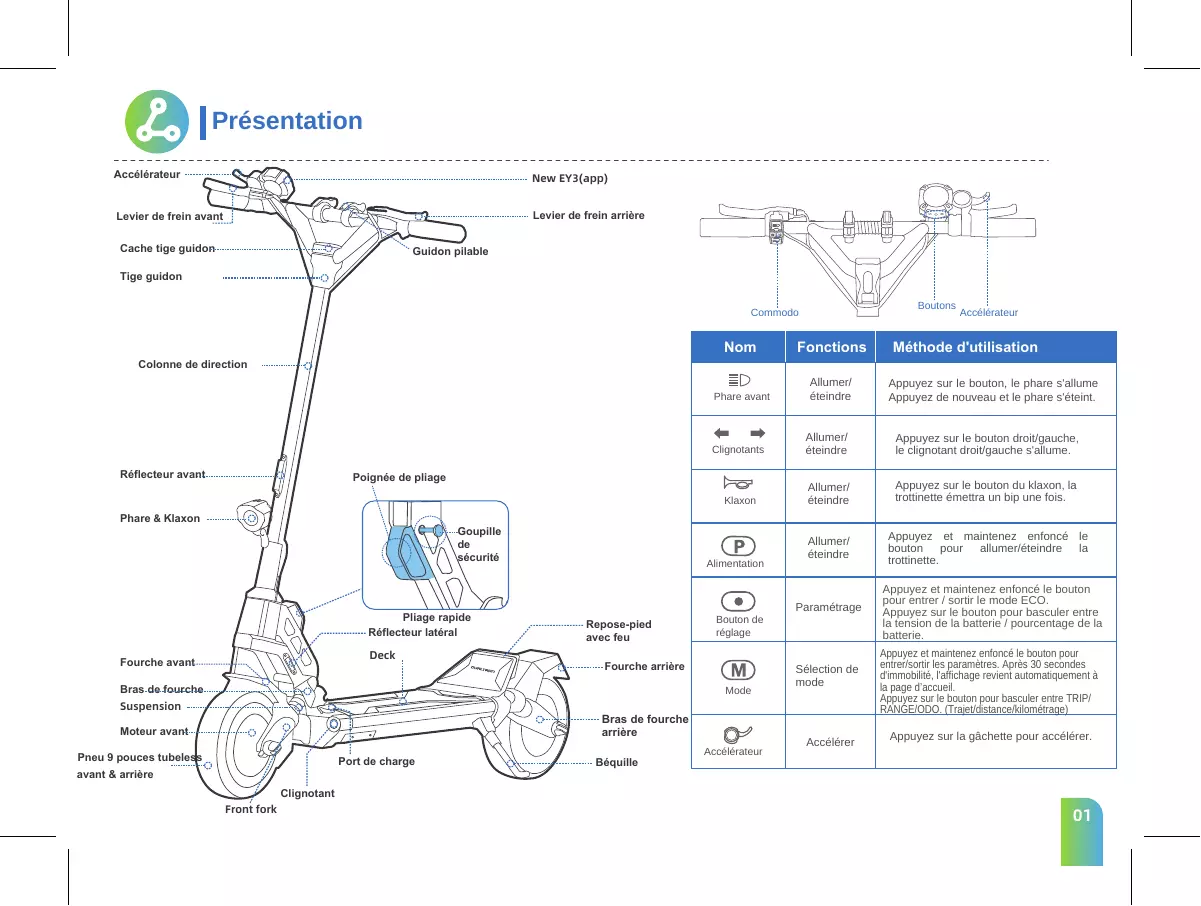

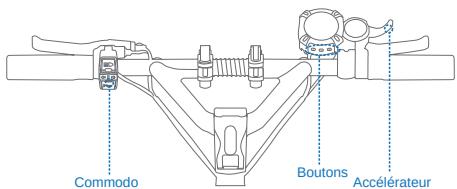

Nom	Fonctions	Méthode d'utilisation
Phare avant	Allumer/ éteindre	Appuyez sur le bouton, le phare s'allume Appuyez de nouveau et le phare s'éteint.
Clignotants	Allumer/ éteindre	Appuyez sur le bouton droit/gauche, le clignotant droit/gauche s'allume.
Klaxon	Allumer/ éteindre	Appuyez sur le bouton du klaxon, la trottinette émettra un bip une fois.
Alimentation	Allumer/ éteindre	Appuyez et maintenez enforcé le bouton pour allumer/éteindre la trottinette.
Bouton de réglage	Paramétrage	Appuyez et maintenez enforcé le bouton pour enter/sorting le mode ECO. Appuyez sur le bouton pour basculer entre la tension de la batterie / pourcentage de la batterie.
Mode	Sélection de mode	Appuyez et maintenez enforcé le bouton pour enter/sorting les paramètres. Àpres 30 secondes d'immobilité, l'affichage revient automatiquement à la page d'accueil. Appuyez sur le bouton pour basculer entre TRIP/ RANGE/ODO. (Trajet/distance/kilométrage)
Accéléateur	Accélérez	Appuyez sur la gâchette pour accélérez.

	Elément	Paramètre
Produit	Modèle	Dualtron Aminia Special (mono moteur) | Dualtron Aminia (Doublel motor)
Batterie	Batterie	52V13Ah / 52V17.5Ah (Samsung) | 52V15.6Ah / 52V21Ah (Samsung)
	Autonomie	46km / 60km | 50km / 65km
	Température de charge	0 à 40°C (Lorsque la température de la batterie est supérieure à 55 °C, le programme de protection de batterie s'active)
	Système de gestion batterie BMS	Protection contre la surchauffe, les courts-circuit, les surintensités, les décharges excessives et les surcharges
Utilisateur	Charge max.	120 kg
	Âge recommandé	16-60 ans selon la loi
	Taille recommandée	3'11"-6'6"(120-200 cm)
Display	Type	New EY3 (Application DUALTRON disponible)
Moteur	Type moteur	BLDC Moteur Hub
	Puisance nominale	450W | 450W*2
Trottinette	Poids Net	Environ 25.6kg | Environ 30kg
	Pente max.	Environ 26.8% (15° mono moteur) | Environ 46.6% (25° double moteur)
	Système de conduite	Mono moteur | Double moteur
	Vitesse	25km/h
	Longueur × Largeur × Hauteur (déplié)	1160×620×1190mm | 1250×620×1200mm
	Longueur × Largeur × Hauteur (plié)	1240×230×380mm | 1255×230×380mm
	Empattement	Environ 895mm | Environ 940mm
	Garde au sol	Environ 110mm | Environ 110mm
	Terrain adapté	Asphalte/chaussée plate ; obstacles < 5 cm; fossé < 5 cm
	Température d'utilisation	-5 à 45°C
	Température de stockage	-20 à 50°C
Frein	Frein mécanique	Frein à tambour av/ar
	Frein électricité	ABS&EBS (fonctions non disponibles lorsque la température de la batterie dépasse 55°C)
Chargeur	Tension d'entrée	100-120V/200-240V~
	Max. Tension de sortie	58.1V2A
Pneu	Type	9 pouces tubeless, av & ar
	Pression pneu	50 psi
	Matériau	Caoutchouc
Suspension	Type	Suspension à ressort et en caoutchouc avant et arrêté

Avertissement : il ne s'agit pas d'un avis juridique ou d'un conseil juridique. Les renseignements fournis dans le présent document (y compris dans l'application) sont fournis à des fins de commodité et d'information seulement. Il n'est pas destiné à conformer toutes les lois et/ou réglementations qui peuvent être applicables à ce produit. DUALTRON décline explicitement par les générantes toute garantie, expresse ou implicite, relative à la complétude, l'exactitude et la mise à jour de ces informations. DUALTRON se réserve le droit mais n'est pas dans l'obligation de corriger, mettre en œuvre et/ou mettre à jour les informations. Vous utiliserez les informations à vos propres risques. Il est de votre seule responsabilité d'apprendre et de comprendre toutes les lois et / ou réglements, exigences, interdictions, restrictions et / ou limitations imposées par la loi, l'autorité gouvernementale, le tribunal, ou les autres parties qui peuvent s'appliquer à l'utilisation de ce produit. ***Autonomie théorique : Mise à l'essai avec batterie pleine, charge de 75 kg, 25°C, à une vitesse de 25 km/h en moyenne sur chaussée. ***Autonomie typique : Mise à l'essai avec batterie pleine, charge de 75 kg, 25°C, à une vitesse de 50 km / h en moyenne sur chaussée. (Certains des facteurs qui influencent la l'autonomie comprennent la vitesse, le nombre de démarrages et d'arrêts, la température ambiante, etc.) Vitesse maximale : mise à l'essai avec une batterie pleine, charge de 75 kg, 25 °C, route droite sur route plate sans vent. (Certains facteurs environnementaux peuvent avoir une incidence sur la vitesse maximale, les routes inégales, les routes tordues, la température, le vent, etc.)

Accessoires

Chargeur x1

Outil x 1

Manuel

Cache-vis x 2

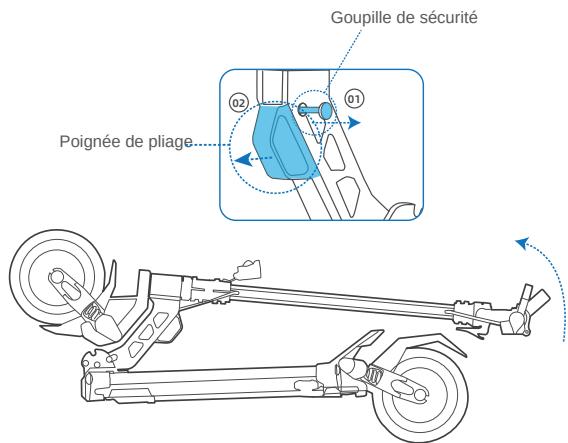

1. Poussez la goupille de sécurité vers l'extérieur et tournez-la légèrement pour assurer une fixation en sécurité, la goupille de sécurité sera bloquée et la poignée de piège fonctionnera. 2. Soulevez la potence et reinserez la goupille de sécurité pour rendre le système de piège plus sécurisé.

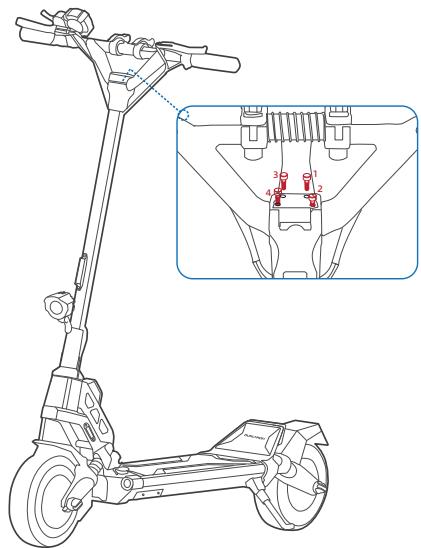

1. Fixez le guidon et serrez les 4 vis. Lors du serrage de vis, le premier serrage est à 90%, serrez les 4 vis selon l'ordre 1-4-2-3 comme montré dans l'image, le second serrage est à 100%.

Guide de téléchargement APP

Méthode 1

1. Scannez le QR code pour télécharger l'application. 2. Choisissez le système de téléphonie mobile et enregistrez-vous / connectez-vous.

Méthode 2

Download on the

App Store

ANDROID APP ON

Google play

MINIMOTORS

1. Recherche "DUALTRON" dans l'application et téléchargez-la, puis enregistrez-vous / connectez-vous

Allumez la trottinette

Appairer le bluetooth sur l'app

Cliquez sur "Recherche un véhicule" et appariez avec votre trottinette. * La trottinette est connectée à l'application Dualtron lorsque le symbole Bluetooth s'allume

Sélectionnez-la et enregistrez-vous en tant que propriétaire (Personne d'autre ne peut se connecter, seules les personnes autorisées par vous sont autorisées à se connecter. Les autorisations sont créées sur l'application.)

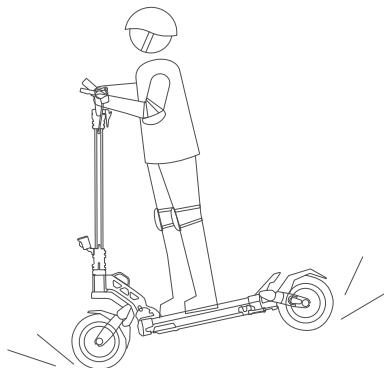

Comment utiliser la trottinette

1. Allumez la trottinette et choisissez le mode de vitesse. * Veillez à choisir le mode de vitesse avant de rouler! Remarque: le mode vitesse peut être choisi via l'application Dualtron.

2. Tenez-vous sur le marchepied avec un pied et poussez avec l'autre pied pour commencer à glisser. * Assurez-vous d'avoir désactivé le mode SAFE. (Réglage du mode SAFE via l'application Dualtron. Désactivez le mode SAFE en appuyant sur le levier de frein.)

4. Ralentissez en relâchant l'accélérateur et en serrant les leviers de frein.

5. Pour tourner, déplacez votre corps et tournez le guidon légèrement. Veuillez faire attention aux conditions routières, un espace de virage suffisant est nécessaire.

3. Mettez les deux pieds sur le marchepied et tenez-vous stable. Appuyez sur l'accélérateur pour accélérer.

En cas de freinage brusque, un danger grave ou des blessures peuvent survenir. Maintenez une vitesse modérée et faites attention aux dangers potentiels.

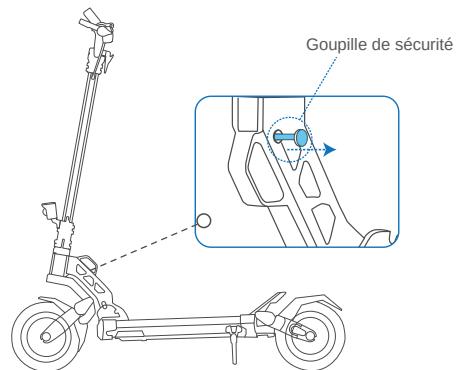

Pliage

Pliez le guidon, faites glisser le collier de verrouillage vers l'intérieur pour libérer les poignées.

Tirez sur la poignée, le piston pliant sortira du cran supérieur et glissera vers le cran inférieur.

Tirez la goupille de sécurité vers l'extérieur, puis tournez-la un peu, la goupille se bloque et la poignée de pliage fonctionnera. Lorsque le piston pliable se bloque dans le cran inférieur et que la poignée pliable se remet dans la tige, n'oubliez pas d'insérer la goupille pour fixer le système de pliage.
