Type d'appareil	Récepteur numérique terrestre
Compatibilité	Normes DVB-T / DVB-T2
Résolution vidéo	Jusqu'à 1080p
Formats audio supportés	Dolby Digital, MPEG
Sorties vidéo	HDMI, Péritel
Sorties audio	Optique, RCA
Guide électronique des programmes (EPG)	Oui
Fonction enregistrement	Non précisé
Contrôle parental	Oui
Alimentation	Adaptateur secteur externe
Dimensions	Compact, format standard
Poids	Non précisé
Langues disponibles	Multilingue
Interface utilisateur	Menu à l'écran
Connectivité	Port USB
Fonctions supplémentaires	Recherche automatique des chaînes

FOIRE AUX QUESTIONS - DT-BB360 SAMSUNG

Comment réinitialiser le SAMSUNG DT-BB360 ?

Pour réinitialiser le SAMSUNG DT-BB360, maintenez enfoncé le bouton d'alimentation pendant 10 secondes jusqu'à ce que l'appareil redémarre.

Que faire si l'écran reste noir ?

Vérifiez que l'appareil est correctement alimenté. Si l'écran reste noir, essayez de le débrancher puis de le rebrancher après 30 secondes.

Comment connecter le SAMSUNG DT-BB360 à mon réseau Wi-Fi ?

Accédez aux paramètres de l'appareil, sélectionnez 'Réseau', puis 'Wi-Fi'. Choisissez votre réseau et entrez le mot de passe lorsque cela est demandé.

Pourquoi le SAMSUNG DT-BB360 ne s'allume-t-il pas ?

Assurez-vous que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, il peut nécessiter une assistance technique.

Comment mettre à jour le logiciel du SAMSUNG DT-BB360 ?

Allez dans les paramètres de l'appareil, puis sélectionnez 'Mise à jour du logiciel'. Suivez les instructions pour télécharger et installer les mises à jour disponibles.

L'appareil fait du bruit, est-ce normal ?

Un léger bruit est normal lors du fonctionnement, mais si le bruit est fort ou inhabituel, vérifiez qu'il n'y a pas d'objets bloquant le ventilateur ou le système de refroidissement.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour nettoyer la surface de l'appareil. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les composants.

Quel type de support est compatible avec le SAMSUNG DT-BB360 ?

Le SAMSUNG DT-BB360 est compatible avec les supports VESA de 75 x 75 mm et 100 x 100 mm.

Comment résoudre les problèmes de connexion Bluetooth ?

Assurez-vous que le Bluetooth est activé sur l'appareil et sur l'appareil que vous essayez de connecter. Essayez de redémarrer les deux appareils et de les reconnecter.

MODE D'EMPLOI DT-BB360 SAMSUNG

Consignes d'utilisation .....F

Consignes d'utilisation

F

MESURES DE SECURITE

Ce STB a été fabriqué conformément aux normes de sécurité internationales.

Veuillez lire attentivement les consignes de sécurité suivantes.

ALIMENTATION SECTEUR : 230 V\~ CA, 50/60 Hz

SURCHARGE : Ne surchargez pas les prises murales, les rallonges ou les adaptateurs sous peine de provoquer un incendie ou un choc électrique.

LIQUIDES : Evitez de mettre des liquides en contact avec le STB.

NETTOYAGE : Avant de procéder au nettoyage, débranchez le STB de la prise murale. Nettoyez l'extérieur à l'aide d'un chiffon légèrement imprégné d'eau (n'utilisez pas de solvants).

VENTILATION : N'obstruez pas les orifices de ventilation du STB. Assurez-vous que l'air circule librement autour du STB. Ne rangez jamais le STB dans un endroit où il serait exposé à la lumière directe du soleil ni à proximité d'appareils de chauffage, tels qu'un radiateur. Ne placez jamais d'autres appareils électroniques au-dessus du STB. Laissez un espace d'au moins 30 mm entre le STB et le mur.

ACCESSOIRES : N'utilisez pas d'accessoires non recommandés par le fabricant sinon vous risquez de provoquer un danger ou d'endommager l'appareil.

CONNEXION AU SIGNAL DU TELEVISEUR CABLE ET AU TELEVISEUR :

Connectez tous les composants avant de brancher le cordon d'alimentation sur la prise murale. Désactivez toujours le STB, le téléviseur et les autres composants avant de brancher ou de débrancher les câbles.

ENTRETIEN : N'effectuez pas vous-même l'entretien de ce produit.

Sinon, la garantie ne sera plus valide.

Confiez l'entretien à un technicien qualifié.

FOUDRE : Si le STB est installé dans une zone à forte activité orageuse, des dispositifs de protection pour la ligne téléphonique pour modem et le connecteur secteur du STB sont essentiels.

Par temps d'orage, vous devez également respecter l'instruction du fabricant relative à la protection d'autres appareils, tels que le téléviseur, les équipements Hi-Fi, etc., connectés au STB.

MISE A LA TERRE : Le câble terrestre DOIT ETRE MIS A LA TERRE.

Le système de mise à la terre doit être conforme à la norme SABS 061.

ATTENTION!

1. Respectez les instructions suivantes pour éviter d'endommager le cordon ou la fiche d'alimentation.

• Ne modifiez pas ou ne manipulez pas arbitrairement le cordon ou la fiche d'alimentation.
• Ne pliez pas ou ne tordez pas excessivement le cordon d'alimentation.
• Veillez à débrancher le cordon d'alimentation en tenant la fiche.
• Eloignez le plus possible les appareils de chauffage du cordon d'alimentation pour éviter que le cache ne fonde.

2. Le non-respect de l'une des instructions suivantes peut provoquer un choc électrique.

• N'ouvrez pas le corps principal.
• N'insérez pas d'objets métalliques ou inflammables à l'intérieur du produit.
• Ne touchez pas la fiche d'alimentation avec les mains mouillées.
• Débranchez le cordon d'alimentation en cas d'orage.
• Ne couvrez pas les orifices de ventilation du récepteur avec, par exemple, des journaux, des vêtements, etc.
• Ne placez pas le récepteur au-dessus d'appareils électroménagers émettant de la chaleur.

3. N'utilisez pas le produit s'il est hors service. Si vous l'utilisez alors qu'il est défectueux, vous risquez de l'endommager sérieusement.

Contactez votre distributeur local si le produit est hors service.

Comment éliminer ce produit

(déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européen et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique

qu'il ne doit pas être éliminé en fin de vie avec les autres

déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

TABLE DES MATIERES

Mise en route 2

Mesures de sécurité....2

Fonctions générales....5

Connexion du STB 6

Description 8

Panneau avant....8

Panneau arrière 9

Télécommande 10

Fonctions de base 12

Fonctionnement du récepteur....17

Menu principal 17

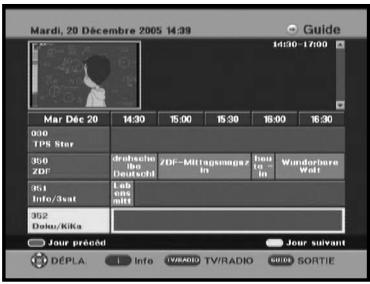

1. Guide électronique de programme (EPG) ..... 17

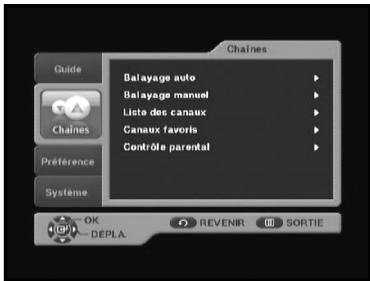

2. Chaînes 18

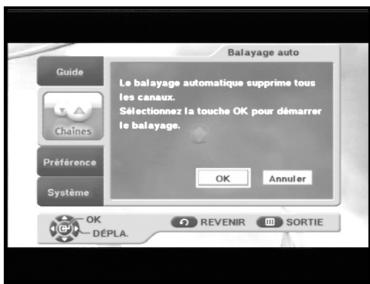

2.1 Balayage auto....18

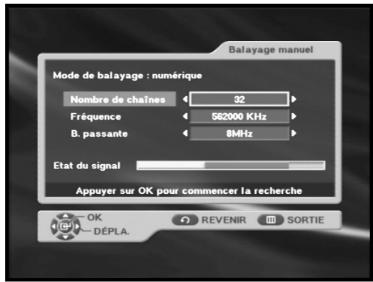

2.2 Balayage manuel 19

2.3 Liste des canaux....19

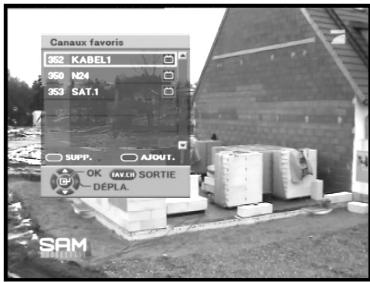

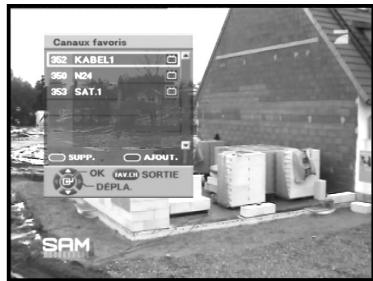

2.4 Canaux favoris .... 20

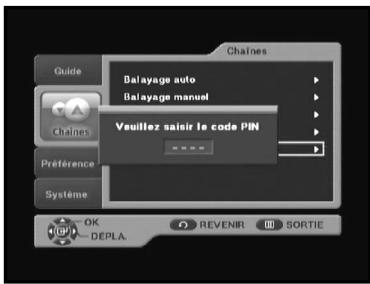

2.5 Contrôle parental ..... 20

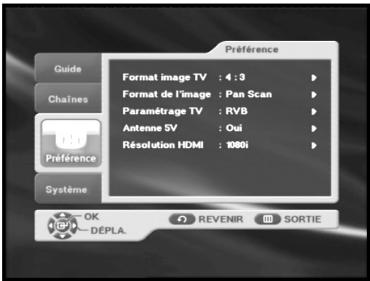

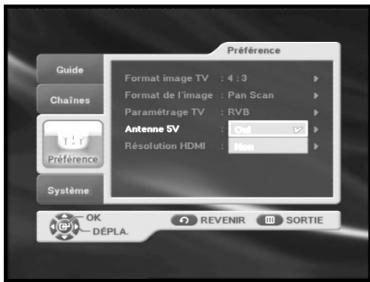

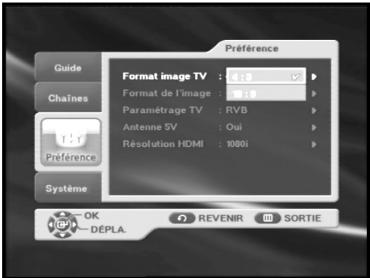

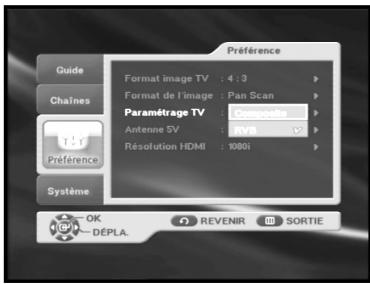

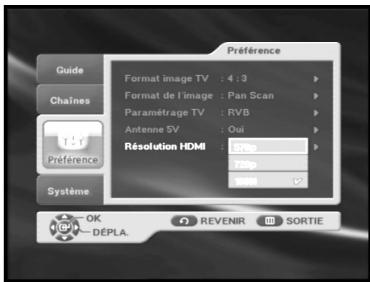

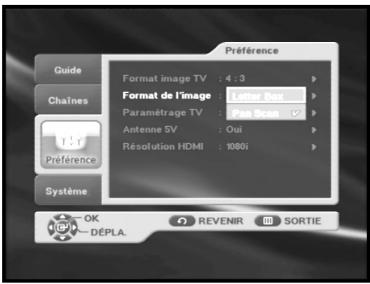

1. Préférence....21

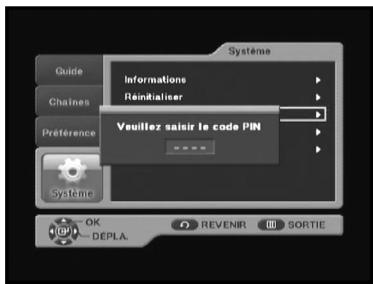

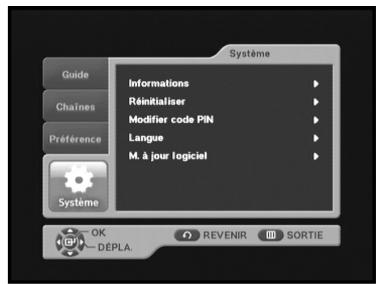

2. Système....24

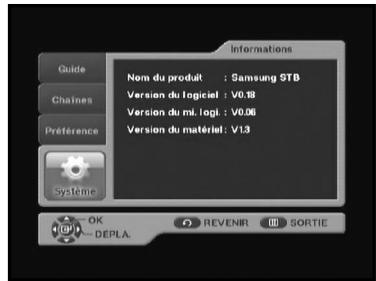

4.1 Informations 24

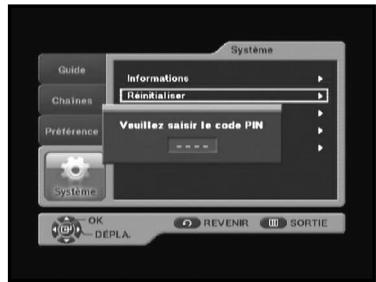

4.2 Réinitialisation....24

4.3 Modification du code PIN 25

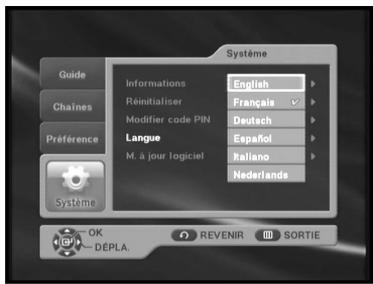

4.4 Langue....25

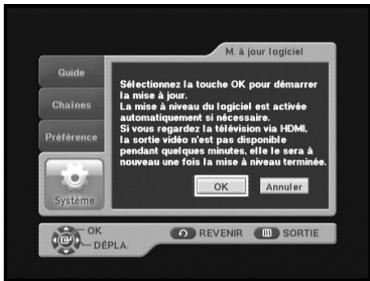

4.5 M. à jour logiciel ..... 26

Référence 27

Dépannage 27

Mise au rebut 27

Caractéristiques techniques 28

FONCTIONS GENERALES

1. SECTION UTILISATEUR

▶ 500 CANAUX PROGRAMMABLES
GUIDE ELECTRONIQUE DE PROGRAMME AVANCE
▶ PRISE EN CHARGE DE PLUSIEURS LANGUES POUR L'OSD

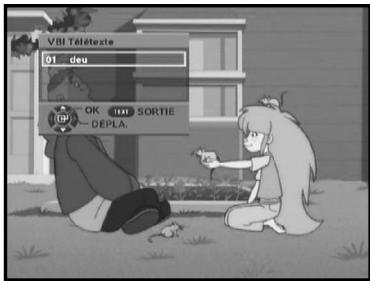

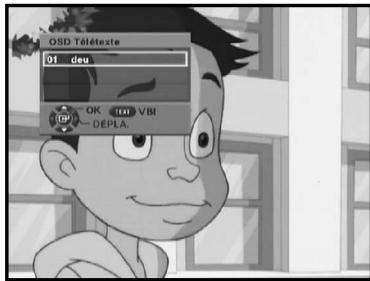

▶ PRISE EN CHARGE DE PLUSIEURS LANGUES POUR LE TELETEXTE (VBI)
▶ TELECOMMANDE INFRAROUGE MUNIE DE FONCTIONS COMPLETES
BALAYAGE AUTO ET MANUEL
▶ ORGANISATION DES CANAUX (PROGRAMMABLE)
FAIBLE CONSOMMATION
▶ MISE A JOUR AUTOMATIQUE DE L'EPG
▶ PRISE EN CHARGE DU LCN (Numéro de canal local)

2. SECTION TUNER

▶ TUNER A LARGE BANDE 50\~860 MHz
SORTIE RF EN BOUCLE (MALE) POUR RECEPTEUR ANALOGIQUE

3. SECTION VIDEO

COMPATIBLE DVB-T
VIDEO MPEG-2 (MP@ML)
▶ PRISE EN CHARGE DU RATIO D'ASPECT 4:3 (NORMAL) ET 16:9 (ECRAN LARGE)
▶ FFT : 2 K OU 8 K
2SCART
SORTIE HDMI (pour le modèle DTB-B460F).

4. SECTION AUDIO

▶ MPEG 1 AUDIO LAYER I & II
▶ MODE MONO, DUAL, STEREO ET STEREO/AUDIO
FREQUENCES D'ECHANTILLONNAGE DE 32, 44,1 ET 48 KHz
CONTROLE DU VOLUME ET MODE MUET VIA LA TELECOMMANDE
▶ SORTIE AUDIO NUMERIQUE SPDIF

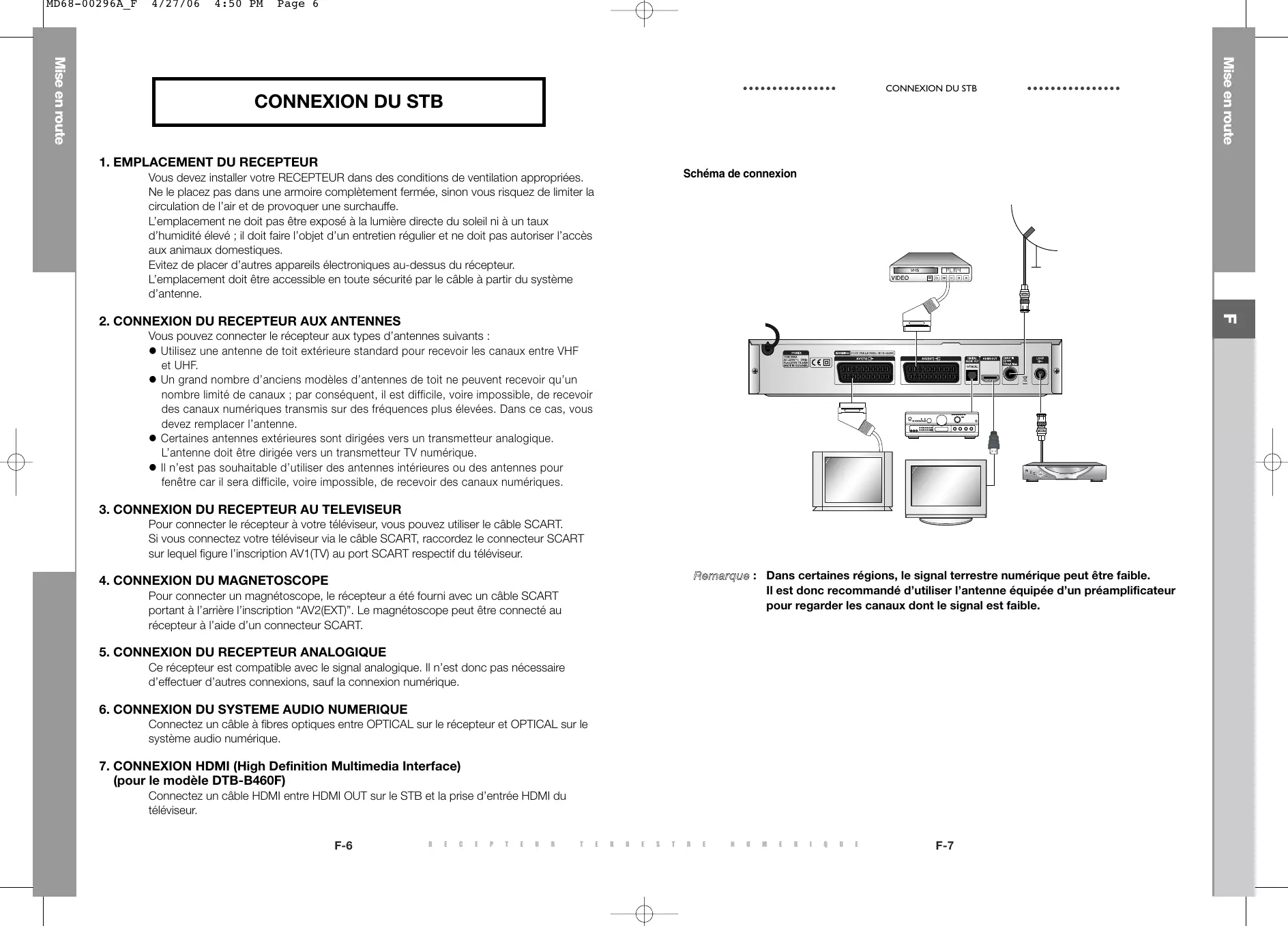

CONNEXION DU STB

1. EMPLACEMENT DU RECEPTEUR

Vous devez installer votre RECEPTEUR dans des conditions de ventilation appropriées.

Ne le placez pas dans une armoire complètement fermée, sinon vous risquez de limiter la circulation de l'air et de provoquer une surchauffe.

L'emplacement ne doit pas être exposé à la lumière directe du soleil ni à un taux

d'humidité élevé ; il doit faire l'objet d'un entretien régulier et ne doit pas autoriser l'accès aux animaux domestiques.

Evitez de placer d'autres appareils électroniques au-dessus du récepteur.

L'emplacement doit être accessible en toute sécurité par le câble à partir du système d'antenne.

2. CONNEXION DU RECEPTEUR AUX ANTENNES

Vous pouvez connecter le récepteur aux types d'antennes suivants :

• Utilisez une antenne de toit extérieure standard pour recevoir les canaux entre VHF et UHF.
• Un grand nombre d'anciens modèles d'antennes de toit ne peuvent recevoir qu'un nombre limité de canaux ; par conséquent, il est difficile, voire impossible, de recevoir des canaux numériques transmis sur des fréquences plus élevées. Dans ce cas, vous devez remplacer l'antenne.
• Certaines antennes extérieures sont dirigées vers un transmetteur analogique. L'antenne doit être dirigée vers un transmetteur TV numérique.
• Il n'est pas souhaitable d'utiliser des antennes intérieures ou des antennes pour fenêtre car il sera difficile, voire impossible, de recevoir des canaux numériques.

3. CONNEXION DU RECEPTEUR AU TELEVISEUR

Pour connecter le récepteur à votre téléviseur, vous pouvez utiliser le câble SCART. Si vous connectez votre téléviseur via le câble SCART, raccordez le connecteur SCART sur lequel figure l'inscription AV1(TV) au port SCART respectif du téléviseur.

4. CONNEXION DU MAGNETOSCOPE

Pour connecter un magnétoscope, le récepteur a été fourni avec un câble SCART portant à l'arrière l'inscription "AV2(EXT)". Le magnétoscope peut être connecté au récepteur à l'aide d'un connecteur SCART.

5. CONNEXION DU RECEPTEUR ANALOGIQUE

Ce récepteur est compatible avec le signal analogique. Il n'est donc pas nécessaire d'effectuer d'autres connexions, sauf la connexion numérique.

6. CONNEXION DU SYSTEME AUDIO NUMERIQUE

Connectez un câble à fibres optiques entre OPTICAL sur le récepteur et OPTICAL sur le système audio numérique.

7. CONNEXION HDMI (High Definition Multimedia Interface) (pour le modèle DTB-B460F)

Connectez un câble HDMI entre HDMI OUT sur le STB et la prise d'entrée HDMI du téléviseur.

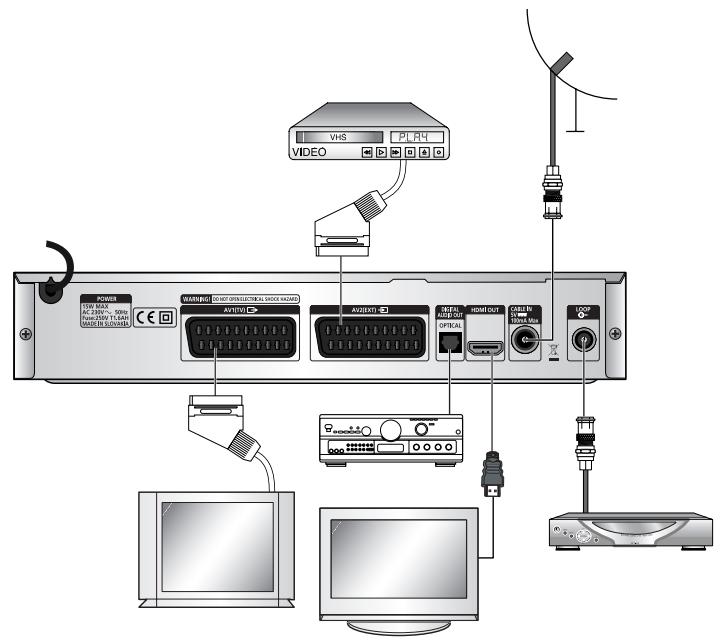

Schéma de connexion

Remarque : Dans certaines régions, le signal terrestre numérique peut être faible. Il est donc recommandé d'utiliser l'antenne équipée d'un préamplificateur pour regarder les canaux dont le signal est faible.

DESCRIPTION

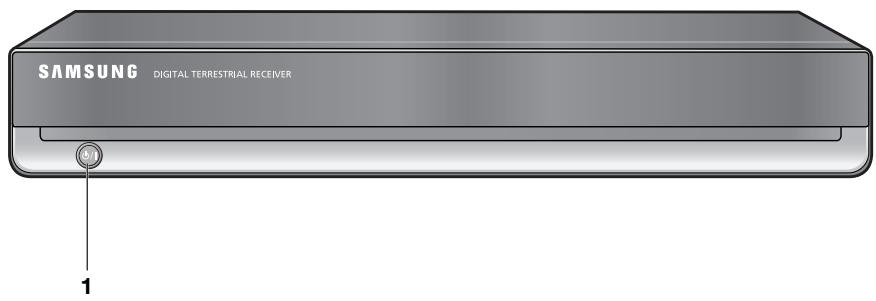

Panneau avant

1. ⏻/I

Cette touche permet d'activer et de désactiver le récepteur (Veille).

1. ALIMENTATION SECTEUR
   Permet de brancher le cordon d'alimentation secteur. La plage de tension CA d'entrée est de 230 V\~, 50 Hz/60 Hz.
2. AV1 (TV)
   Permet de connecter le téléviseur. Le format RVB est pris en charge.
3. AV2 (EXT)
   Permet de connecter le magnétoscope ou un autre appareil.
4. DIGITAL AUDIO OUT
   Sortie permettant de connecter un amplificateur numérique.
5. HDMI OUT
   Ce port permet de connecter la prise d'entrée HDMI de l'appareil (pour le modèle DTB-B460F).
6. CABLE IN
   Ce port permet de connecter le câble coaxial à partir du réseau de câbles.
7. LOOP
   Permet d'activer la connexion d'un récepteur analogique. Le récepteur est équipé de ce port 'LOOP'.

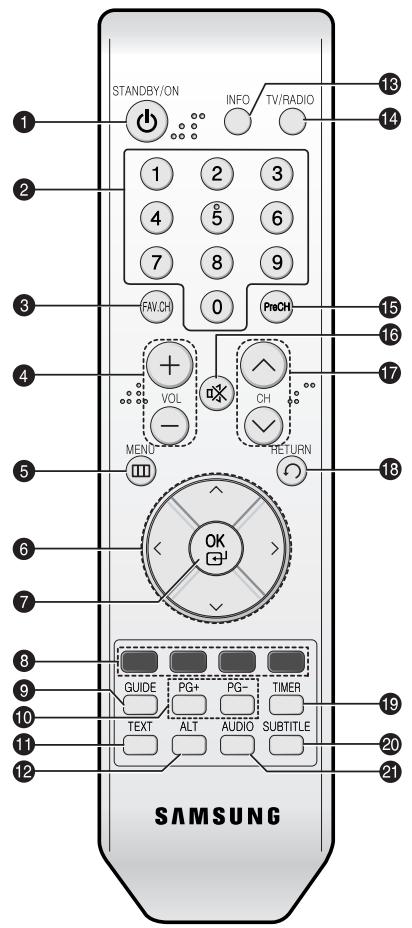

Télécommande

Remarque : 1. Lorsque vous insérez les piles, veillez à ce que la polarité (+/-) soit correcte. 2. Ceci est une télécommande spéciale destinée aux malvoyants. Elle dispose de points Braille sur les boutons.

1. STANDBY/ON	Active et désactive le STB.
2. Pavé numérique (0 à 9)	Permet d'entrer une valeur numérique et de sélectionner directement le canal en saisissant le numéro dans la liste correspondante.
3. FAV.CH	Affiche la liste des canaux favoris.
4. VOL+/VOL-	Permet d'augmenter ou de diminuer le volume.
5. MENU	Affiche le menu principal à l'écran.
6. Touches de direction	Commandent le curseur dans le menu.
7. OK	Confirme une sélection.
8. Touches couleur (rouge,vert, jaune, bleu)
	Permettent de sélectionner une opération spéciale pour le STB.
9. GUIDE	Affiche le guide électronique de programme (EPG).
10. PG+/PG-	Permet de déplacer des pages vers le haut ou vers le bas en mode Télétexte.
11. TEXT	Permet de sélectionner le mode de télétexte.
12. ALT	Permet de sélectionner la liste des pistes audio pour le service en cours.
13. INFO	Permet d'afficher les informations sur le programme en cours.
14. TV/RADIO	Permet de passer au canal TV ou Radio et inversement.
15. PreCH	Revient au canal précédent.
16. ⚙ (MUTE)	Cette touche permet de permuter entre le mode audio normal et silencieux.
17. CH ^ /CH ∨	Permet de changer les canaux.
18. RETURN	Revient au menu précédent.
19. TIMER	Cette fonction n'est pas prise en charge

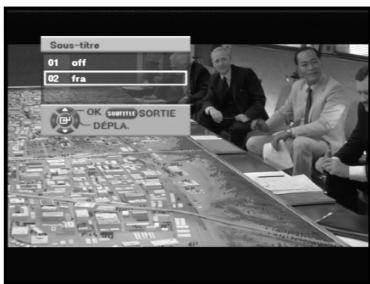

20. SUBTITLE	Permet de changer la langue d'un sous-titre.

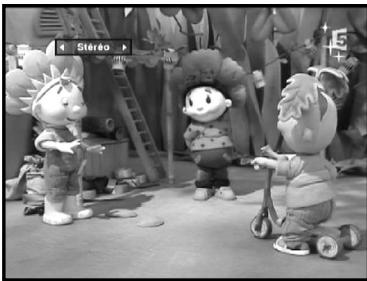

21. AUDIO	Permet de sélectionner un mode audio.

FONCTIONS DE BASE

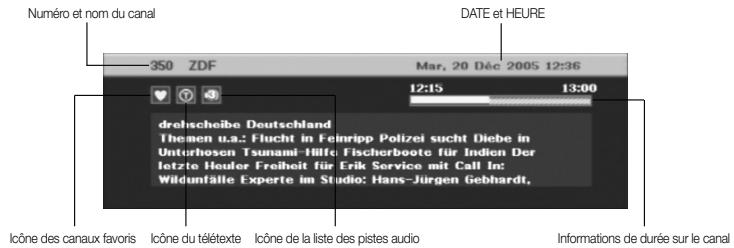

1. Affichage du canal

Avant de visualiser le programme télévisé, vous devez procéder à l'installation.

Par conséquent, seules les images de menu s'afficheront en premier.

Une fois les canaux programmés, l'image suivante (bannière) s'affiche à chaque changement de canaux :

• Appuyez sur la touche INFO en mode d'affichage.
• Sélectionnez le canal en appuyant sur le pavé numérique (0 à 9) ou sur les touches CH ∧ /CH ∨, puis appuyez sur la touche TV/RADIO pour passer au canal TV ou Radio.
• Si vous appuyez sur la touche INFO une seconde fois, des informations détaillées sur le programme en cours peuvent s'afficher dans une autre fenêtre.

- Si le programme est pris en charge, la liste d'icônes suivante s'affiche.

Icône des canaux favoris
Icône des canaux cryptés
lcône des canaux verrouillés
lcône de la liste des pistes audio
lcône des sous-titres
T Icône du télétexte
Icône Chaîne de télévision
Icône Chaîne de radio

Cette image s'affiche également à chaque changement de canaux.

Lorsque vous appuyez sur la touche TV/RADIO de la télécommande, vous passez du programme

TV au programme RADIO et inversement.

2. Contrôle du volume

Pour contrôler le niveau du volume :

• Appuyez sur la touche VOL+ ou VOL- pour régler le niveau du volume.
• Appuyez sur l’icône ✉ (MUTE) (Muet) pour activer le mode silence.
• Appuyez de nouveau sur la touche ☒ (MUTE) (Muet) ou sur la touche VOL+ ou VOL- pour annuler le mode muet.

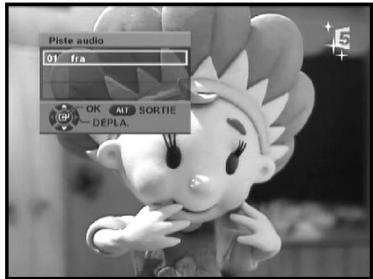

3. Sélection de piste audio

• Appuyez sur la touche ALT pour afficher la liste des pistes audio.
• Appuyez sur les touches ▲ / ▼ et OK pour sélectionner une piste audio.
• Lorsque vous regardez la télévision via la sortie HDMI, le mode audio AC 3 n'est pas pris en charge.

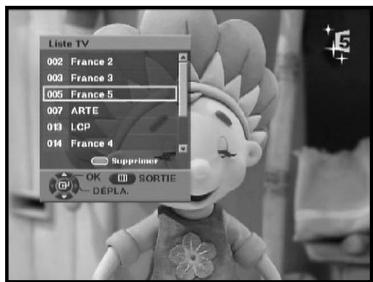

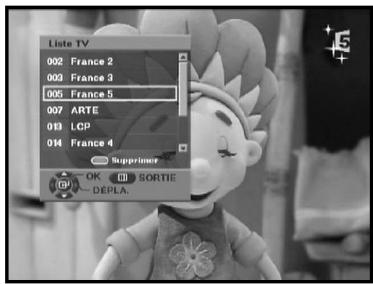

4. Liste des services

• Appuyez sur la touche OK lorsque le programme souhaité s'affiche.
• Effectuez une sélection dans la liste en appuyant sur la touche TV/RADIO.
• Sélectionnez le canal en appuyant sur les touches ▲ / ▼ pour déplacer les pages des listes vers le haut ou vers le bas.
• Appuyez sur la touche rouge pour supprimer un canal de la liste TV ou Radio.
• Appuyez sur la touche OK pour regarder ce canal.

5. Configuration des canaux favoris

Vous pouvez enregistrer immédiatement le canal actuel dans la liste des canaux favoris.

• Appuyez sur la touche FAV lorsque le programme souhaité s'affiche.
• Pour ajouter le canal en cours aux Canaux favoris, appuyez sur la touche bleue. Pour supprimer un canal de la liste des Canaux favoris, appuyez sur la touche rouge.

Pour regarder le canal favori

• Appuyez sur la touche FAV, puis sélectionnez le canal à l'aide des touches ▲ / ▼.
• Appuyez sur la touche OK pour regarder ce canal.

6. Modification de la langue de sous-titre

Si le programme de diffusion en cours comporte des sous-titres, appuyez sur la touche SUBTITLE pour afficher la liste des langues de sous-titre actuelles.

Si le programme en cours est sous-titré, le symbole s'affiche en tant qu'information sur le canal.

• Appuyez sur la touche SUBTITLE pour afficher la liste des langues de sous-titre.
• Utilisez les touches ▲ / ▼ pour sélectionner la langue de sous-titre souhaitée.
• Appuyez sur la touche OK et la langue de sous-titre souhaitée s'affiche.

Pour désactiver le texte, appuyez sur la touche SUBTITLE et sélectionnez '01 off'. Appuyez ensuite sur la touche OK.

7. Sélection du mode audio

En fonction du programme diffusé, vous pouvez choisir le mode stéréo, mono, droite ou gauche.

• Appuyez sur la touche AUDIO pour afficher le menu audio.
• Utilisez les touches ◀/▶ pour sélectionner un menu audio.

Stéréo: Sélectionnez cette option pour écouter la piste audio en stéréo.

Mono: Sélectionnez cette option pour écouter la piste audio en mono.

Droite: Sélectionnez cette option pour écouter la piste audio droite via les deux haut-parleurs.

Gauche: Sélectionnez cette option pour écouter la piste audio gauche via les deux haut-parleurs.

8. Modification de l'OSD de télétexte

• Si le programme diffusé fournit un OSD de télétexte, appuyez sur la touche TEXT pour afficher la liste d'OSD de télétexte en cours.
• Utilisez les touches ▲ / ▼ pour sélectionner l'OSD de télétexte souhaité.
• Appuyez sur la touche OK et l'OSD de télétexte souhaité s'affiche.
• Lorsque l'écran du télétexte s'affiche, appuyez sur les symboles ▲ / ▼, ◀/▶, PG+, PG-, ou sur le pavé numérique pour accéder à la page souhaitée. Pour avancer ou reculer de 100 pages, appuyez sur PG+ ou PG-.
• Appuyez sur la touche TEXT pour quitter le menu.

Fonction de la touche INFO sur l'écran du télétexte

• Appuyez une fois sur la touche INFO : l'arrière-plan de l'écran du télétexte devient transparent et affiche le texte.
• Appuyez deux fois sur la touche INFO : l'arrière-plan de l'écran du télétexte s'assombrit et n'affiche que le texte, pas la vidéo.
• Appuyez trois fois sur la touche INFO : un écran identique à celui de la sélection du télétexte s'affiche.

9. Modification du VBI de télétexte

• Si le programme en cours de diffusion fournit un VBI de télétexte, appuyez deux fois sur la touche TEXT pour afficher la liste VBI de télétexte en cours.
• Ce télétexte s'affiche à l'écran des téléviseurs qui prennent en charge le télétexte.
• Utilisez les touches ▲ / ▼ pour sélectionner le VBI de télétexte souhaité.
• Appuyez sur la touche OK et le VBI de télétexte souhaité s'affiche.
• Lorsque l'écran du télétexte s'affiche, appuyez sur les symboles ▲ / ▼ ou sur le pavé numérique pour accéder à la page souhaitée.
• Appuyez sur la touche TEXT pour quitter le menu.

FONCTIONNEMENT DU RECEPTEUR

Menu principal

Après l'installation du système d'antenne et du STB avec les connecteurs correspondants.

• Branchez l'alimentation secteur et mettez le récepteur sous tension.
• Appuyez sur la touche MENU pour afficher le menu principal.

L'écran suivant s'affiche :

Les rubriques des sous-menus s'affichent. Les sous-menus sont Guide, Chaînes, Préférence et Système.

1. Guide électronique de programme (EPG)

Le guide électronique de programme fournit une liste des canaux.

• Sélectionnez "Guide" dans le menu principal, puis appuyez sur la touche OK.
  Touche verte : permet de revenir à la date précédente.
  Touche jaune : permet de passer à la date suivante.
  Touche INFO : La touche INFO permet d'afficher des informations détaillées sur la chaîne.
• Appuyez sur les touches ▲ / ▼ pour sélectionner le canal souhaité, puis appuyez sur la touche OK.

Remarque : Accès rapide au menu GUIDE : appuyez simplement sur la touche GUIDE lorsque le programme souhaité s'affiche.

2. Chaînes

Ce menu comporte 5 sous-menus :

Balayage auto, Balayage manuel, Liste des canaux, Canaux favoris et Contrôle parental.

• Sélectionnez “Chaînes” dans le menu principal à l’aide des touches ▲ / ▼.
• Placez le curseur sur le sous-menu et appuyez sur la touche OK.

Si vous n'avez pas entré votre code PIN personnel, le code PIN 0000, défini par défaut, s'applique.

2.1 Balayage auto

Cette fonction permet de télécharger les canaux automatiquement à partir de la charge préprogrammée.

- Appuyez sur la touche OK.

Le balayage auto démarre.

Tous les canaux de la liste sont automatiquement téléchargés.

2.2 Balayage manuel

Pour régler les nouveaux canaux et les signaux faibles, le STB est équipé de l'option "Balayage manuel" qui permet à l'utilisateur d'entrer les données relatives au canal.

- Sélectionnez le numéro de canal.

Vous pouvez sélectionner le canal spécifié à rechercher.

Ces données sont définies par défaut, mais vous pouvez les sélectionner en option.

La barre d'état du signal vous indique si elles sont valides.

• Entrez la fréquence du canal à rechercher.
• Sélectionnez la bande passante.
  Vous pouvez sélectionner une valeur de 6, 7 ou 8 MHz.
• Appuyez sur la touche OK pour démarrer le balayage.

2.3 Liste des canaux

Cette fonction permet de supprimer les canaux.

- Sélectionnez le canal à supprimer à l'aide des touches ▲ / ▼.

- Appuyez sur la touche rouge.

Le message “Souhaitez-vous supprimer la chaîne sélectionnée ?” s'affiche.

Pour supprimer le canal, sélectionnez Oui.

- Pour accéder à une chaîne de télévision ou de radio, appuyez plusieurs fois sur la touche TV/RADIO.

Remarque : 1. Pour regarder le canal sur la liste des canaux, sélectionnez le canal et appuyez sur la touche OK.

1. Accès rapide au menu Liste des canaux : appuyez simplement sur la touche OK lorsque le programme souhaité s'affiche.

2.4 Canaux favoris

Vous pouvez enregistrer immédiatement le canal actuel dans la liste des canaux favoris.

• Pour ajouter le canal en cours aux Canaux favoris, appuyez sur la touche bleue.
• Pour supprimer un canal de la liste des Canaux favoris, appuyez sur la touche rouge.
• Appuyez sur la touche OK pour regarder ce canal.

Remarque : Accès rapide au menu Canaux favoris : appuyez simplement sur la touche FAV lorsque le programme souhaité s'affiche.

2.5 Contrôle parental

Cette fonction définit les restrictions de programmes et empêche l'accès non autorisé à votre STB à l'aide d'un code PIN (numéro d'identification personnel) de 4 chiffres (code PIN par défaut : 0000)

En sélectionnant ce menu, vous pouvez verrouiller les canaux souhaités.

- Entrez le code PIN. Si vous n'avez pas entré votre code PIN personnel, le code PIN 0000, défini par défaut, s'applique.

3. Préférence

Cette option permet de modifier les réglages prédéfinis tels que le format de l'image ou le réglage TV selon vos exigences.

Vous pouvez définir les différents réglages que vous souhaitez.

• Placez le curseur sur le sous-menu et appuyez sur la touche OK.
• Sélectionnez le Format image TV : STANDARD 4:3 ou ECRAN LARGE 16:9.
• Sélectionnez le Format de l'image : Letter Box ou Pan Scan. (BaLettres ou Rec. auto.) (Cette fonction est disponible lorsque le rapport d'aspect du téléviseur est 4:3 standard)

- Sélectionnez le Paramétrage TV : Composite ou RVB. Vous pouvez sélectionner le type de signal vidéo.

- Sélectionnez Antenne 5V : Oui ou Non.

Sélectionnez Alimentation d'antenne active

Utilisez les touches ▲ / ▼ pour sélectionner Oui ou Non, puis appuyez sur la touche OK.

Oui : L'alimentation d'antenne active est fournie par la borne d'entrée ANT pour améliorer le signal RF.

Non : L'alimentation d'antenne active n'est pas fournie.

- Sélectionnez la Résolution HDMI (High Definition Multimedia Interface) : 576p, 720p ou 1080i. (pour le modèle DTB-B460F)

Remarque : Lorsque vous connectez un câble HDMI entre la prise HDMI OUT (sortie HDMI) sur le STB et la prise d'entrée HDMI du téléviseur, le menu Résolution HDMI s'affiche.

Résolution et entrelacement

La résolution et l'entrelacement sont deux des éléments qui déterminent la qualité d'une image télévisée.

• Résolution : pour l'équipement et la diffusion TV, la résolution est définie par le nombre de lignes horizontales qui s'affichent pour former la trame d'une image vidéo. Plus les lignes de résolution utilisées pour dessiner la trame d'une image vidéo sont nombreuses, plus l'image sera détaillée et nette. La résolution TV standard utilise 576 lignes horizontales pour créer la trame d'une image vidéo. La technologie HDTV utilise 720 ou 1080 lignes pour créer chaque trame vidéo.
• Entrelacement : pour l'affichage vidéo, les téléviseurs affichent une nouvelle trame vidéo à une vitesse imperceptible à l'œil nu (de 24 à 60 trames par seconde selon le téléviseur et la diffusion).

L'entrelacement se réfère au fait que chacune de ces trames contient toutes les lignes vidéo de chaque trame ou une ligne sur deux.

Les signaux entrelacés contiennent une partie des lignes de deux trames vidéo (chacune durant 1/60e de seconde) et les combinent pour former une trame qui dure 1/30e de seconde. De cette manière, l'entrelacement trompe l'œil et vous pensez voir deux fois la résolution actuellement à l'écran. Pour la vidéo non entrelacée (appelée vidéo à balayage progressif), les trames vidéo s'affichent tous les 1/60e de seconde, contenant toutes les lignes d'informations vidéo de chaque trame.

Les spécifications de la résolution vidéo sont généralement indiquées par le nombre de lignes horizontales, suivi de la lettre i pour la vidéo entrelacée ou p pour vidéo à balayage progressif. La plupart des diffusions TV utilisent 576i (576 lignes de résolution vidéo entrelacée).

4. Système

Ce menu comporte 5 sous-menus : Informations, Réinitialiser, Modifier code PIN, Langue et M.à jour logiciel.

- Placez le curseur sur le sous-menu et appuyez sur la touche OK.

4.1 Informations

Si vous devez contacter votre fournisseur ou un centre de services, vous serez peut-être invité à fournir des informations de ce menu.

Placez le curseur sur le sous-menu et appuyez sur la touche OK.

4.2 Réinitialisation

Cette fonction permet de rétablir les réglages par défaut au cas où l'utilisateur rencontre certains problèmes après la modification des données du canal et autres, qui peuvent s'avérer incorrectes.

Sélectionnez le menu Réinitialiser dans le menu Système et appuyez sur la touche OK.

Pour continuer, sélectionnez "OUI" dans la fenêtre d'avertissement. Les réglages par défaut du récepteur sont automatiquement réinitialisés.

La procédure de réinitialisation des réglages par défaut peut durer quelques secondes.

4.3 Modification du code PIN

Pour cette option, vous devez entrer le code PIN actuel à l'emplacement du premier curseur et le code PIN souhaité à l'emplacement du deuxième curseur. Entrez une deuxième fois le nouveau code PIN pour confirmer.

Le code PIN doit être une valeur numérique de 4 chiffres. CODE PIN PAR DEFAULT : 0000

4.4 Langue

Cette option permet à l'utilisateur de sélectionner l'option "Langue" souhaitée pour l'OSD.

• Pour aider les utilisateurs de régions différentes ne parlant pas la même langue, l'OSD est disponible en 6 langues : English, Français, Deutsch, Español, Italiano et Nederlands.
• Pour sélectionner la langue souhaitée, appuyez sur les touches ▲ / ▼ pour modifier la langue, puis sur la touche OK.
• La langue de l'OSD varie en fonction de l'option sélectionnée.

4.5 M. à jour logiciel

Cette fonction vous permet de vérifier si une nouvelle version du logiciel est disponible et, dans ce cas, de le mettre à niveau.

• Pour ce faire, sélectionnez 'OK' et appuyez sur la touche OK.
• La recherche de la disponibilité d'une nouvelle version du logiciel prendra environ 2 minutes. Si une version plus récente est disponible, la mise à niveau du logiciel commence.
• Dans le cas contraire, le message “Il n'est pas nécessaire de mettre le logiciel à jour!” s'affiche.
• Pour annuler la mise à niveau, sélectionnez ‘Annuler’ et appuyez sur la touche OK.

DEPANNAGE

Dans certaines régions, le signal terrestre numérique peut être faible. Il est donc recommandé d'utiliser l'antenne équipée d'un préamplificateur pour regarder les canaux dont le signal est faible.

Vous pouvez télécharger et mettre à niveau le logiciel du récepteur par le biais d'un canal spécifique désigné par le distributeur.

Il vous fournira davantage d'informations à ce sujet.

Problème	Cause possible	Problème
Aucun voyant allumé sur la face avant ; aucune alimentation	Le cordon d'alimentation n'est pas branché correctement.	Brancher le cordon d'alimentation correctement.
Aucune image à l'écran	Le récepteur est en mode veille. La prise péritel n'est pas correctement branchée à la sortie vidéo du téléviseur. Un canal ou une sortie vidéo incorrecte est sélectionnée sur le téléviseur.	Mettre le récepteur sous tension. Vérifier les connexions et corriger. Vérifier le canal et la sortie vidéo et corriger (manuel d'utilisation du téléviseur).
Aucun son	Cable Le câble audio n'est pas correctement branché. Niveau sonore réglé sur 0. La fonction Muet est activée.	Vérifier les connexions et corriger. Augmenter le niveau sonore du téléviseur. Appuyer sur la touche MUTE.
La télécommande ne fonctionne pas correctement.	Dysfonctionnement. Batteries déchargées ou mal insérées.	Diriger la télécommande vers le téléviseur. Remplacer les batteries ou les insérer correctement.
Qualité d'image médiocre	Faible intensité du signal	Vérifier l'intensité du signal dans le menu “Balayage manuel”. Corriger l'alignement de l'antenne.
Message d'erreur “Recherche du signal” à l'écran	Câble de l'antenne débranché ou desserré. Position incorrecte de l'antenne.	Vérifier les connexions et corriger. Vérifier la position et corriger Vérifier l'intensité du signal dans le menu “Balayage manuel”
Message d'erreur “Données de canal inexistantes” à l'écran	Récepteur pas encore paramétré	Effectuer une recherche dans le menu Installation.

MISE AU REBUT

L'appareil, l'emballage (p. ex. polystyrène) et les batteries ne doivent jamais être jetés avec les ordures ménagères. Procurez-vous les informations sur la réglementation en vigueur de votre localité et éliminez les déchets conformément aux spécifications dans les différents endroits mis à disposition.

CARACTERISTIQUES TECHNIQUES

Alimentation

Type :	SMPS
Tension d'entrée :	230 V~ CA, 50/60 Hz
Fusibles :	250V T1.6AH

Démodulateur

DEMODULATION :	DEMODULATION OFDM (DVB-T)
MODE :	2K/8K
FREQUENCE DE CODE :	Fréquence de code à convolutionViterbi - 1/2,2/3,3/4,5/6,7/8

Tuner

Plage de fréquence :	50~860 MHz
Niveau du signal d'entrée :	-25 ~ -65 dBm
Sélection du canal :	synthétiseur de fréquence PLL
Impédance d'entrée :	75 Ω non équilibrée
Type de connecteur :	femelle type Din (entrée RF/sortie RF)

Décodeur vidéo

Décodage du système :	MPEG 2 ISO/IEC 13818(flux de transport)
Profil et niveau :	MPEG 2 MP@ML (4:2:2)
Fréquence de données :	1~ 15 Mb/s
Formats vidéo :	4:3 (normal) et 16:9 (écran large)
Résolution d’image :	720(H) x 576(V) x 50 champs/s

Décodeur audio

Décodage du système :	MPEG 1 ISO/IEC 11172~3 couche I & II
Mode audio :	canal simple, double, stéréo et stéréo jointe
Fréquence d’échantillonnage :	32, 44,1, 48, 96 KHz

Remarque : les caractéristiques techniques du STB peuvent être modifiées sans préavis.

Sortie A/V

PERITEL TV :	VIDEO (CVBS, RGB), AUDIO D & G
PERITEL MAGNETOSCOPE :	VIDEO (CVBS), AUDIO D & G
SPDIF :	sortie audio numérique
HDMI :	HDMI OUT (pour le modèle DTB-B460F).

Caractéristiques physiques

Dimensions (L x H x P) :	270 mm x 200 mm x 45 mm
Poids (net) :	1.2 kg
Température de fonctionnement :	0 °C à + 45 °C
Température de stockage :	-10 °C à + 70 °C
