TX-SR608 - Récepteur audio-vidéo ONKYO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur AV 7.1
Caractéristiques techniques principales	7 canaux, 100 W par canal, Dolby TrueHD, DTS-HD Master Audio
Alimentation électrique	230 V, 50/60 Hz
Dimensions approximatives	435 x 162 x 380 mm
Poids	9,5 kg
Compatibilités	HDMI, USB, réseau Ethernet, AirPlay
Fonctions principales	Lecture audio haute définition, mise à l'échelle vidéo, calibration automatique
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée, consulter le service après-vente pour les réparations
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable, respecter les instructions de sécurité
Informations générales utiles	Compatible avec les systèmes de cinéma maison, idéal pour les passionnés de musique et de films

FOIRE AUX QUESTIONS - TX-SR608 ONKYO

Pourquoi mon ONKYO TX-SR608 ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de débrancher le récepteur pendant 10 secondes, puis rebranchez-le.

Comment résoudre un problème de son qui ne sort pas ?

Assurez-vous que le volume n'est pas au minimum ou en mode sourdine. Vérifiez également que le bon mode d'entrée est sélectionné et que les haut-parleurs sont correctement connectés.

Mon récepteur ONKYO TX-SR608 ne se connecte pas à mon téléviseur via HDMI, que faire ?

Vérifiez que le câble HDMI est correctement connecté à la sortie HDMI du récepteur et à l'entrée HDMI du téléviseur. Assurez-vous que votre téléviseur est réglé sur la bonne source d'entrée.

Comment configurer le réseau sans fil sur le TX-SR608 ?

Accédez au menu des paramètres, sélectionnez 'Réseau' puis 'Configuration du réseau sans fil'. Suivez les instructions à l'écran pour entrer votre mot de passe Wi-Fi.

Pourquoi l'image sur mon téléviseur est-elle déformée ou absente ?

Vérifiez la résolution de sortie dans les paramètres vidéo et assurez-vous qu'elle est compatible avec votre téléviseur. Essayez également de changer le câble HDMI.

Comment réinitialiser mon ONKYO TX-SR608 aux paramètres d'usine ?

Pour réinitialiser, maintenez enfoncé le bouton 'Power' et le bouton 'Input' pendant environ 5 secondes jusqu'à ce que le panneau avant clignote, puis relâchez les boutons.

Le récepteur ne détecte pas les stations radio, que faire ?

Assurez-vous que l'antenne FM est correctement connectée. Effectuez une recherche automatique des stations dans le menu radio pour voir si cela résout le problème.

Comment mettre à jour le firmware de mon ONKYO TX-SR608 ?

Téléchargez la dernière version du firmware depuis le site officiel d'ONKYO, puis suivez les instructions pour le transférer sur votre récepteur via USB ou réseau.

Comment ajuster les niveaux des haut-parleurs ?

Accédez au menu de configuration des haut-parleurs dans les paramètres audio. Vous pouvez ajuster le niveau de chaque haut-parleur individuellement à partir de là.

Que faire si le récepteur surchauffe ?

Assurez-vous qu'il y a suffisamment d'espace autour du récepteur pour une bonne circulation de l'air. Évitez de le placer dans un endroit confiné ou à proximité d'autres appareils générant de la chaleur.

Comment connecter des appareils Bluetooth au TX-SR608 ?

Activez le Bluetooth sur votre appareil et mettez-le en mode de couplage. Sur le récepteur, accédez au menu Bluetooth et sélectionnez votre appareil pour établir la connexion.

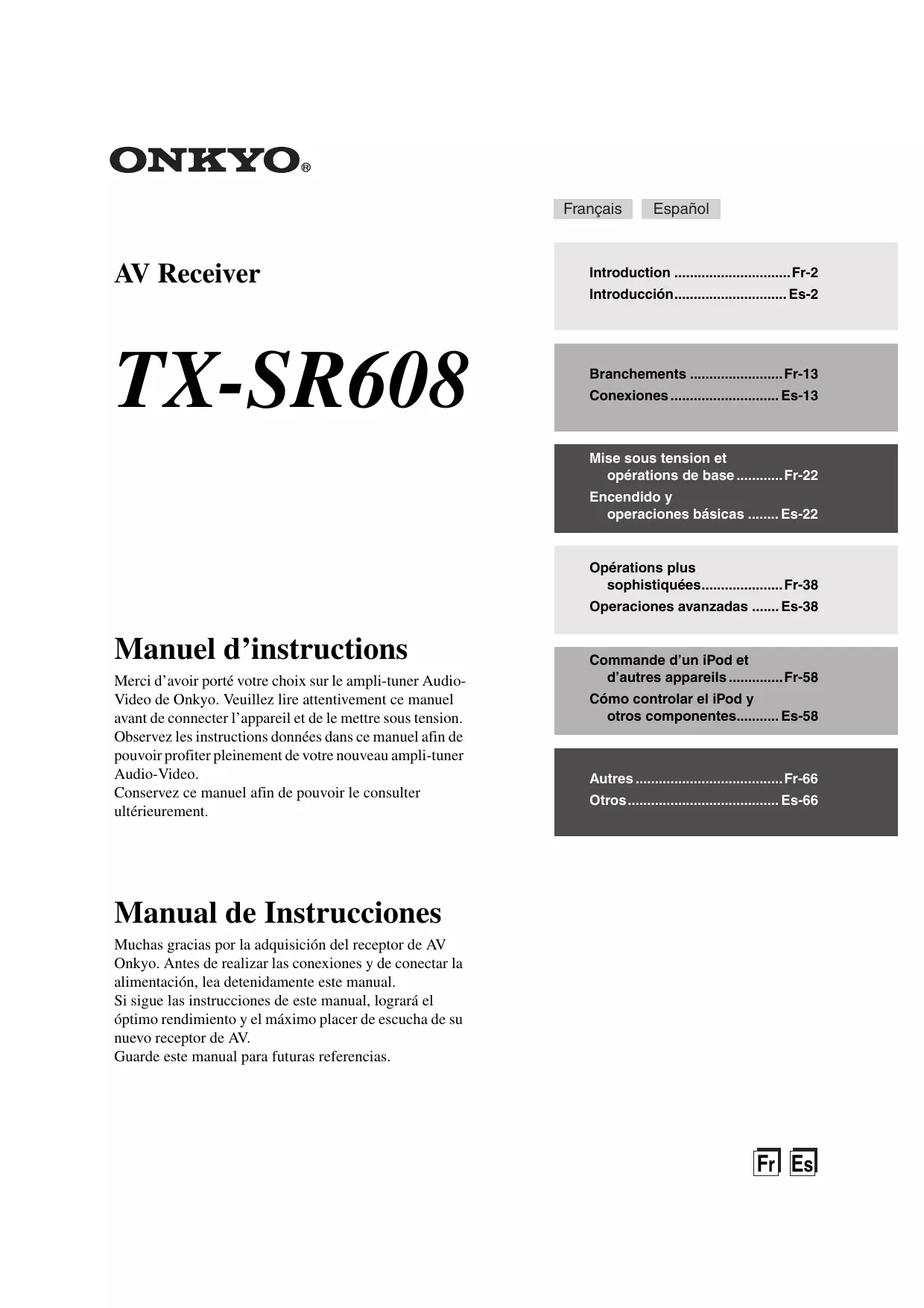

MODE D'EMPLOI TX-SR608 ONKYO

Mise sous tension et opérations de base.................................... Fr-22

Opérations plus sophistiquées.................................... Fr-38

Manuel d'instructions

Merci d'avoir porté votre choix sur le ampli-tuner Audio-Video de Onkyo. Veuillez lire attentivement ce manuel avant de connecter l'appareil et de le mettre sous tension. Observez les instructions données dans ce manuel afin de pouvoir profiter pleinement de votre nouveau ampli-tuner Audio-Video.

Conservez ce manuel afin de pouvoir le consulter ultérieurement.

Commande d'un iPod et d'autres appareils....... Fr-58

Comment contrôler l'iPod et composants.... Es-58

Autres.. Fr-66

Otros.. Es-66

Un symbole d'éclair fléché dans un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur le fait que certains organes internes non-isolés de l'appareil sont traversés par un courant électrique assez dangereux pour constituer un risque d'électrocution.

Un point d'exclamation des instructions importantes relatives à l'entretien et à l'utilisation du produit.

Remarques importantes pour votre sécurité

1. Veuillez suivre instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. Ne vous servez pas de cet appareil à proximité d'eau.
6. Essuyez le boîtier avec un chiffon sec uniquement.
7. Ne bloquez pas les orifices d'aération. Installez cet appareil en suivant les instructions du fabricant.
8. Ne le placez pas à proximité de sources de chaleur telles que radiateurs, chauffage, poêles ou autre dispositif (y compris les amplificateurs) générateur de chaleur.
9. N'essayez pas de circonvenir le dispositif de sécurité que représentée une fiche polarisée ou une fiche avec mise à la terre. Une fiche polarisée dispose de deux lames dont l'une est plus large que l'autre. Une fiche avec terre est munie de deux lames ainsi que d'une broche de mise à la terre. La lame la plus large ou la broche assurent votre sécurité. Si la fiche fournie ne peut être insérée dans la prise murale, demandez à un électricien de replacer la prise.
10. Protégez le cordon d'alimentation en évitant qu'on ne marche dessus et qu'il ne soit piétin
11. Servez-vous exclusivement des fixations/accessoires préconisés par le fabricant.
12. Utilisez exclusivement le chariot, le support, le trépied, la fixation ou la table spécifique(e) par le fabricant ou vendu(e) avec l'appareil. Un chariot contenant l'appareil doit toujours être déplaced avec précaution pour éviter qu'il ne se renverse et blesse quelqu'un.

AVERTISSEMENT POUR SUPPORTS A ROULETTESS

1. Débranchez l'appareil durant un orage ou lorsqu'il reste inutilisé longtemps.
2. Veuillez faire appel à un technicien qualifié pour l'entretien. Un entretien est indispensable si l'appareil a été endommagé d'une façon ou d'une autre : cordon d'alimentation ou fiche endommagée, liquide renversé ou chute de petits objets dans l'appareil, exposition à la pluie ou à une humidité excessive, fonctionnement anomal ou chute de l'appareil.
3. Dommages nécessitant réparation

Débranche l'appareil du secteur et confiez-le à un technicien qualifié lorsque :

A. Le cordon d'alimentation ou sa fiche sont endommagés. B. Des objets sont tombés dans l'appareil ou du liquide a été renversé et a pénétré ce dernier. C. L'appareil a été exposé à la pluie. D. L'appareil ne semble pas fonctionner normalement lorsque vous l'utilisez en respectant les instructions données. N'effectuez que les réglages préconisés dans le manuel car un mauvais réglage d'autres commandes risque d'endommager l'appareil et nécessitera un long travail de remise en état par un technicien qualifié. E. L'appareil est tombé ou son boîtier est endommagé. F. Ses performances semblent affectées.

1. Pénetration de corps étrangers et de liquide Veillez à ne pas insérer d'objets à l'intérieur de l'appareil car ils pourraient toucher des points de tension dangereux ou provoquer des courts-circuits : il y a ris t contenant un liquide (un vase, par exemple) sur l'appareil. Ne déposez pas de bougies ou d'autres objets brûlants sur cet appareil.
2. Piles

Songez à l'environnement et veillez alors à respecter les consignes officielles pour la liquidation de piles épuisées.

1. Veillez à n'installer cet appareil que dans un rack ou un meuble qui n'entrave pas la ventilation.

Laissez un espace libre de 20 cm au-dessus et à côté de l'appareil ainsi que 10 cm en face arrière. La face arrière du rack ou du meuble doit se trouver à 10 cm ou plus du mur pour assurer une aération adéquate en vue de dissiper la chaleur.

4. Alimentation avertissement

1. Enregistrement et droits d'auteur—Outre pour l'utilisation privée, tout enregistrement d'œuvres protégées par des droits d'auteur est interdit sans l'accord préalable du détenteur de ces droits.
2. Fusible—Le fusible à l'intérieur de l'appareil ne peut pas être remplacé par l'utilisateur. Si vous n'arrivez pas à mettre l'appareil sous tension, adressez-vous à votre revendeur Onkyo.
3. Entretien—Essuyez régulièrement le boîtier de l'appareil avec un chiffon doux et sec. Vous pouvez éliminer les taches rebelles avec un chiffon légèrement imbibé d'eau et de détergent doux. Essuyez ensuite l'appareil avec un chiffon propre et sec. N'utilisez jamais de chiffons rêches, de dissolvant, d'alcool ou d'autres solvants chimiques car ceux-ci pourraient endommager la finition ou faire disparaître la sénigraphie du boîtier.

LISEZ LES CONSIGNES SUIVANTES AVANT DE BRANCHER L'APPAREIL AU SECTEUR POUR LA PREMIÈRE FOIS.

La tension du secteur change selon le pays. Vérifiez que la tension du secteur dans votre région correspond aux caractéristiques électriques figurant en face arrêté de l'appareil (CA 230 V, 50 Hz ou CA 120 V, 60 Hz, par exemple).

Pour débrancher l'unité du secteur, veuillez déconnecter le cordon d'alimentation. Songez à faire le nécessaire pour que la fiche du cordon soit accessible à tout moment.

En appuyant sur le bouton ON/STANDBY pour passer en mode Standby, vous n’eteignez pas l’appareil. Si vous n’avez pas l’intention d’utiliser l’appareil pendant une période prolongée, débranchez-le de la prise de courant.

5. Prévention de la perte d'acuité auditive prudence

Une pression sonore excessive provenant d'oreillettes ou d'un casque peut entraîner une perte d'acuité auditive.

6. Piles et exposition à la chaleur avertissement

Evitez d'exposer les piles (dans leur emballage ou installées dans un appareil) à une chaleur excessive (en plein soleil, près d'un feu etc.).

1. Ne touchez jamais cet appareil avec des mains mouillées. — Ne manipulez jamais cet appareil ou son cordon d'alimentation avec des mains mouillées ou humides. Si de l'eau ou tout autre liquide pénètre à l'intérieur de l'appareil, faites-le vérifier par votre revendeur Onkyo.

8. Remarques concernant la manipulation

• Si vous devez transporter cet appareil, servez-vous de l'emballage d'origine pour l'emballer comme il l'était lors de son acquisition.
• Ne posez pas d'objets en caoutchouc ou en plastique à demeure sur cet appareil car ils risquent de laisser des marques sur le boîtier.
• Les panneaux supérieur et latéraux de l'appareil peuvent venir chauds après un usage prolongé. C'est parfaitement normal.
• Si vous n'utilisez pas l'appareil durant une période assez longue, il risque de ne pas fonctionner convenablement à la prochaine mise sous tension ; veillez donc à l'utiliser de temps en temps.

Modèle pour les canadiens

REMARQUE : CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA.

Sur les modèles dont la fiche est polarisée :

ATTENTION: POUR ÉVITER LES CHOCSE ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRESE ET POUSSER JUSQU'AU FOND.

Déclaration de conformité

Nous, ONKYO EUROPE ELECTRONICS GmbH, LIEGNITZERSTRASSE 6, 82194 GROEBENZELL, ALLEMAGNE

garantissons que le produit ONKYO décrit dans ce manuel est conforme aux normes techniques: EN60065, EN55013, EN55020 et EN61000-3-2, -3-3.

Assurez-vous que le carton contient bien les accessoires suivants:

Antenne FM intérieure

Antenne cadre AM ( 20)

Étiquettes pour les câbles d'enceinte ( 13)

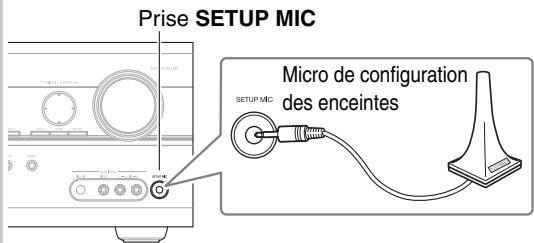

Micro de configuration des enceintes ( 26)

Télécommande et deux piles (type AA/R6)

• La référence figurant à la fin du nom du produit dans les catalogues et sur l'emballage indique la couleur du produit. Les caractéristiques techniques et le fonctionnement du produit ne changent pas, quelle que soit la couleur du produit.

Remarque

• Si la télécommande ne fonctionne pas correctement, essayez de remplacer les piles.
• Ne mélangez pas des piles neuves avec des piles usagées et n’insérez pas des piles de types différents.
• Si vous prévoyez de ne pas utiliser votre télécommande pendant un certain temps, retirez les piles pour éviter tout risque d'endommagement par fuite ou corrosion.
• Retirez immédiatement les piles usagées de la télécommande pour éviter tout risque d'endommagement par fuite ou corrosion.

Piles (AA/R6)

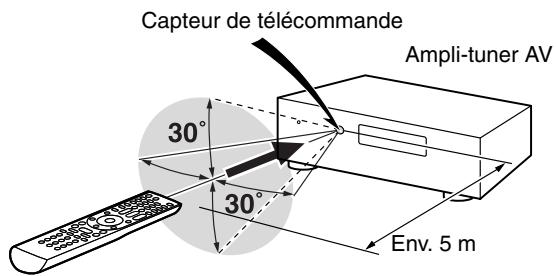

Pointage de la télécommande

Pour utiliser la télécommande, pointez-la vers le capteur de télécommande de l'Ampli-tuner AV, tel qu'indiqué ci-dessous.

Remarques importantes pour votre sécurité..................... 2

Précautions 3

Accessoires fournis 4 Utilisation de la télécommande 4

Fonctionnalités 6

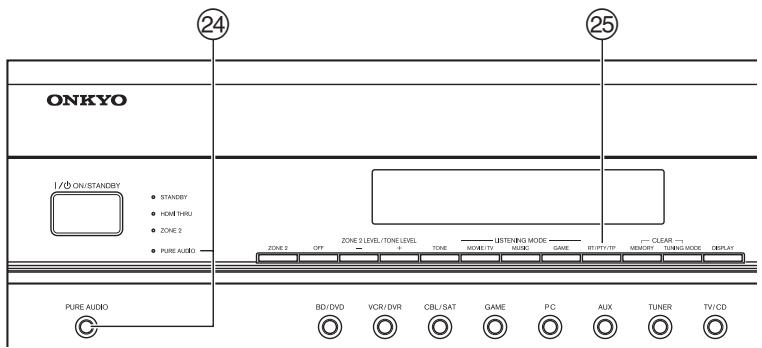

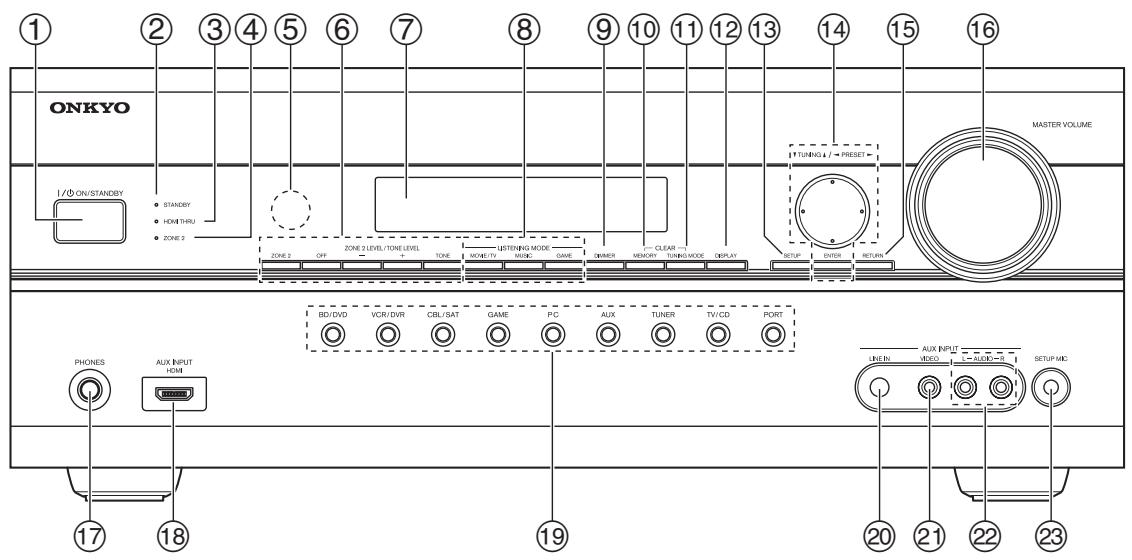

Panneaux avant et arrière 8 Panneau avant 8

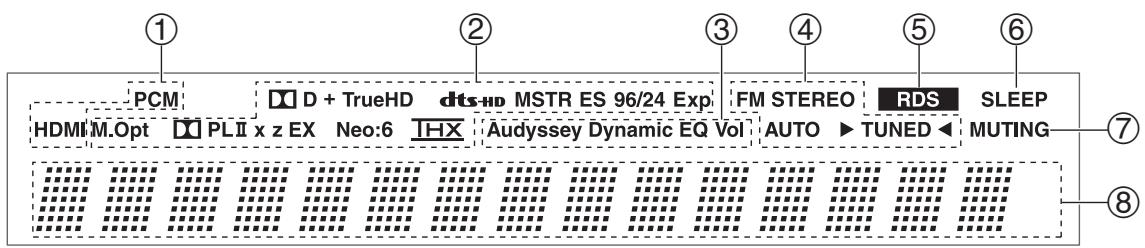

Écran 9

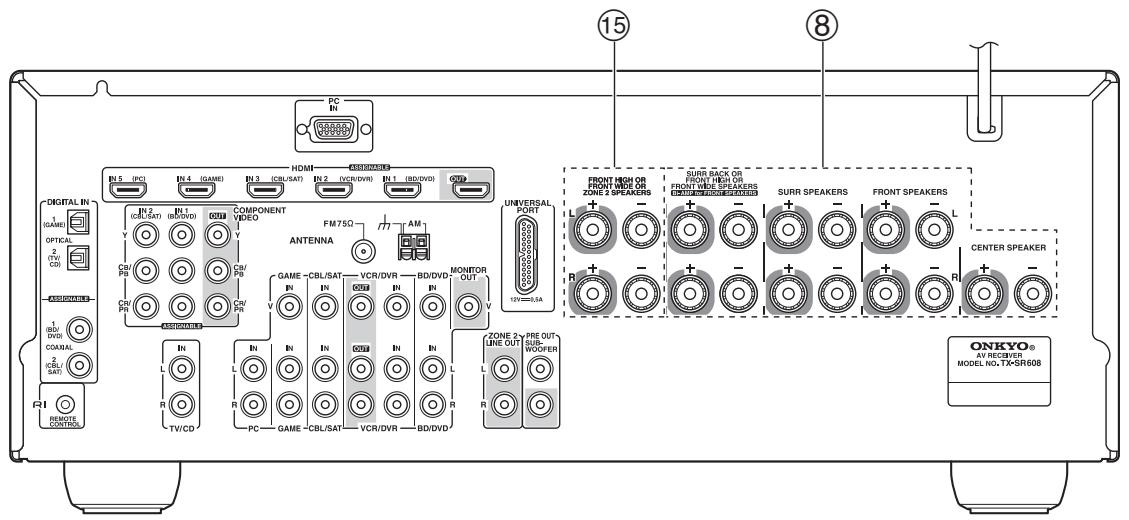

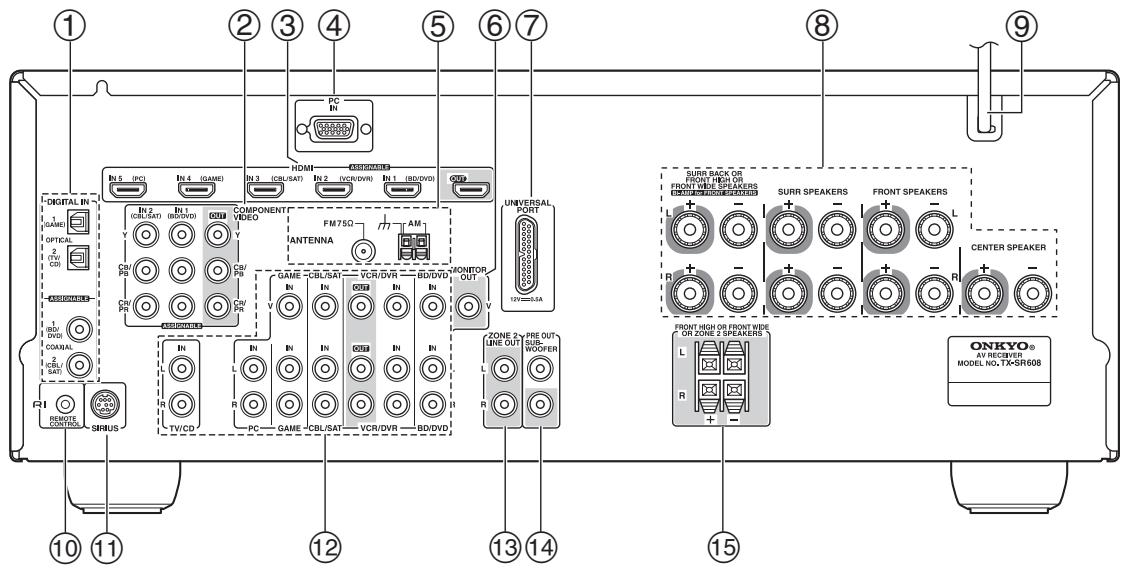

Panneau arrière 10

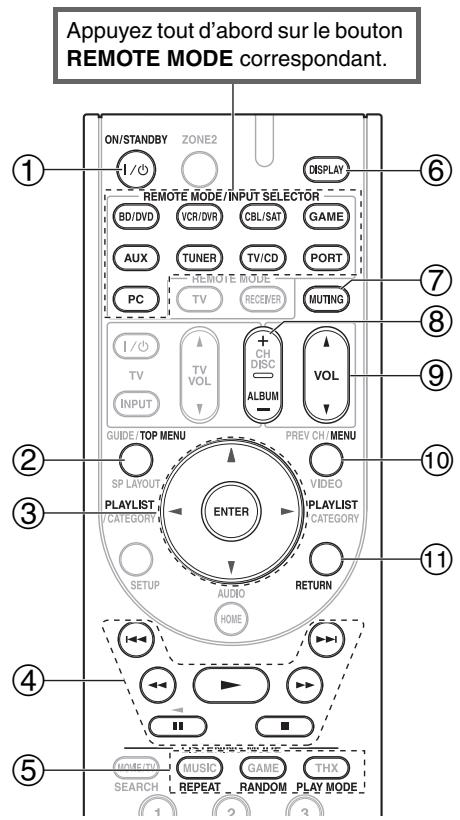

Télécommande 11

Commandes de l'Ampli-tuner AV 11

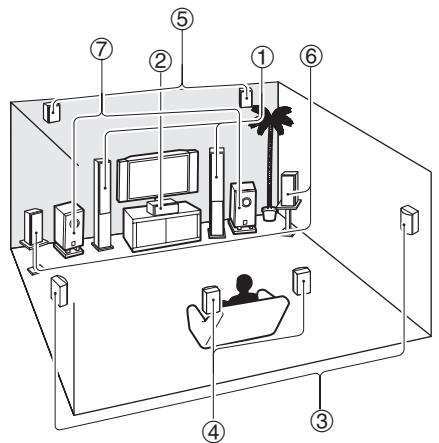

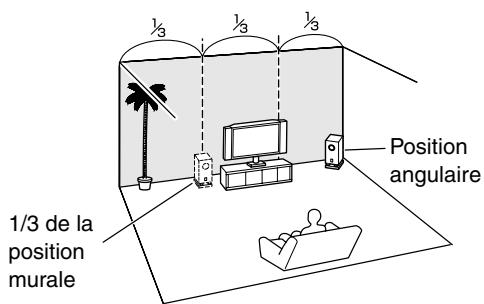

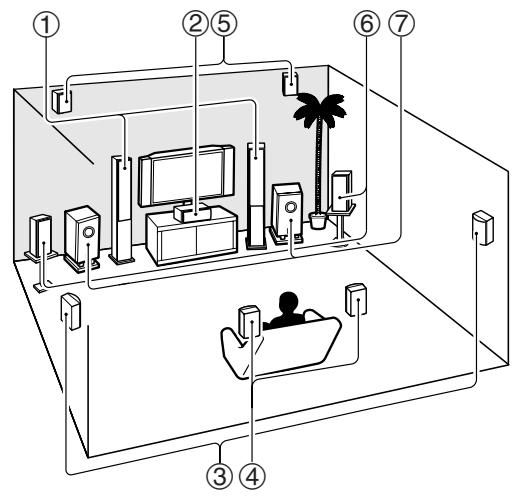

Vivez une expérience cinématographique à domicile 12

Branchements

Branchement de l'ampli-tuner AV 13

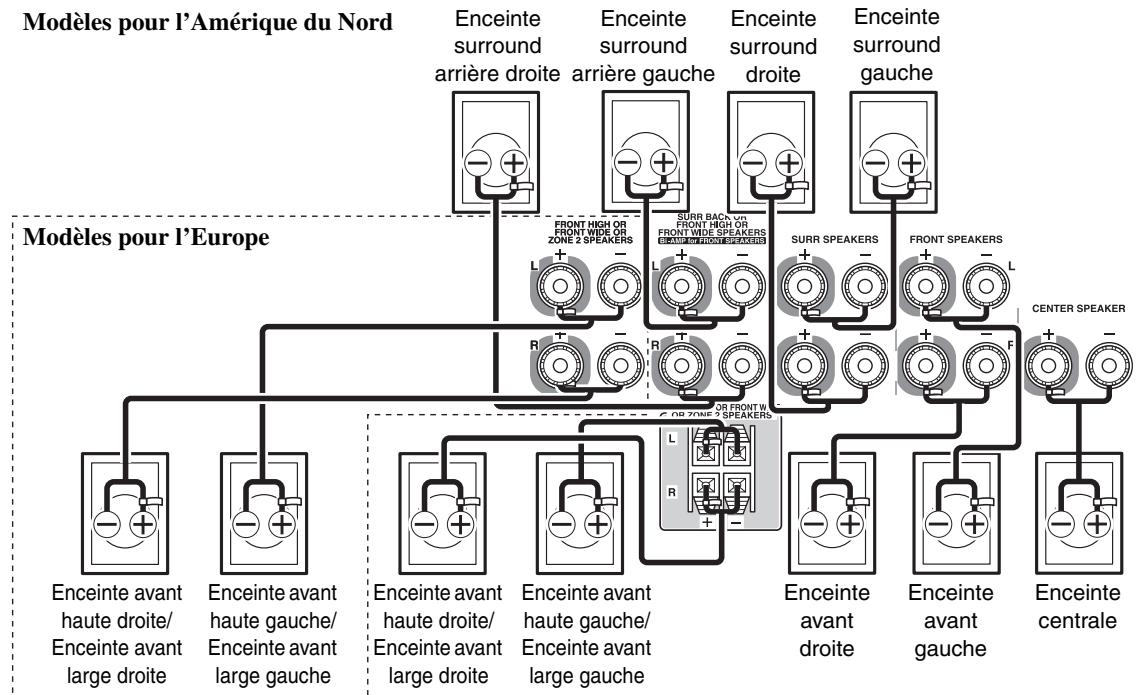

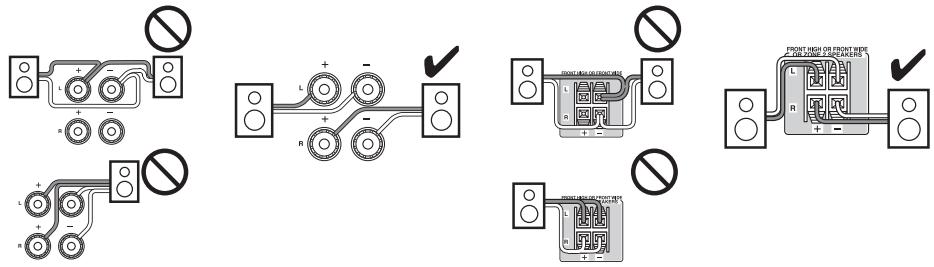

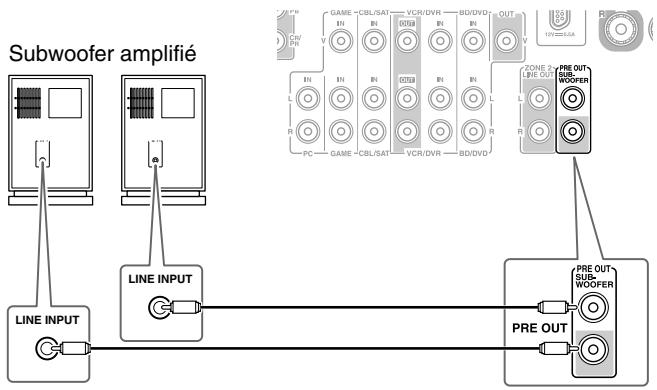

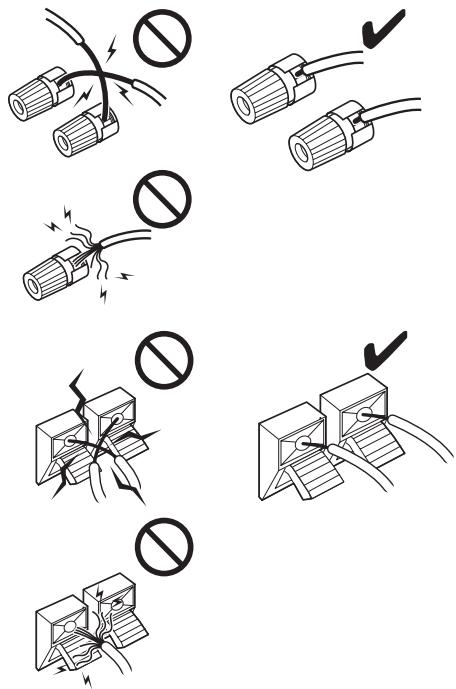

Branchement de vos enceintes 13

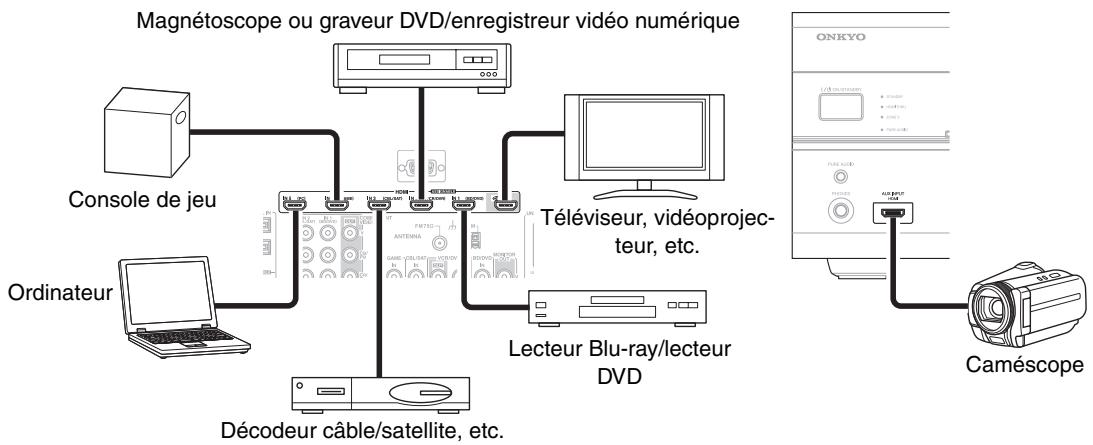

Branchement d'appareils au moyen d'un câble HDMI 17

Branchement d'appareils externes 18

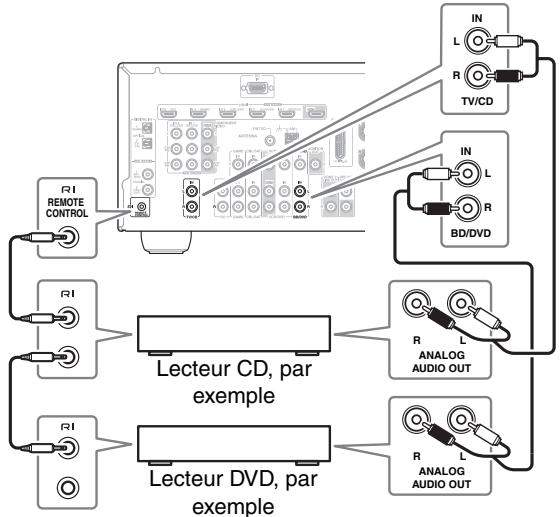

Raccordement d'appareils Onkyo RI 20

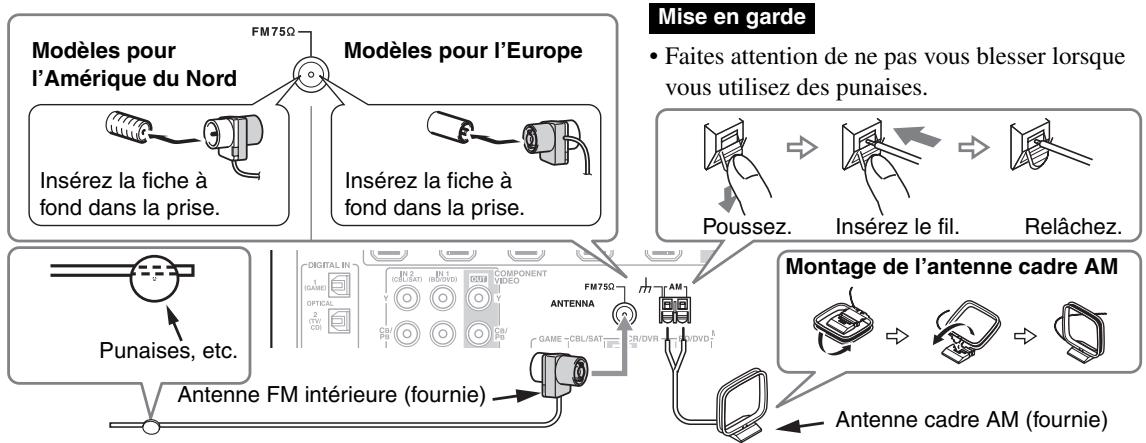

Raccordement de l'antenne 20

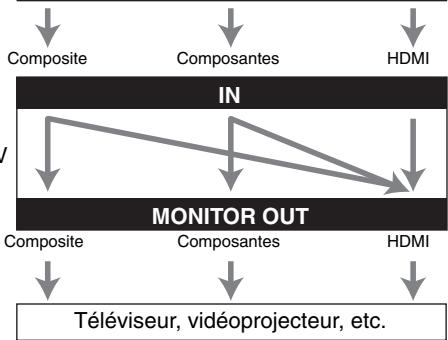

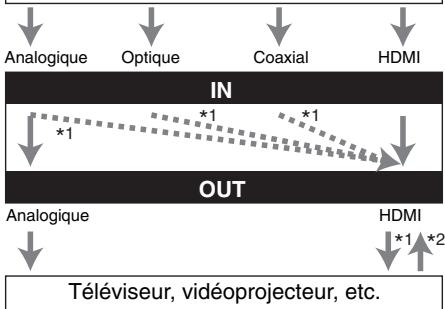

Quelles connexions dois-je utiliser ? 21

Mise sous tension et opérations de base

Mise sous/hors tension de l'Ampli-tuner AV 22

Mise sous tension 22

Mise hors tension 22

Opérations de base 23

Sélection de la langue utilisée pour les menus de configuration OSD 23

Lecture depuis l'appareil raccordé 23

Affichage des informations relatives à la source 23

Réglage de la luminosité de l'afficheur. 23

Activation du mode sourdine de l'Ampli-tuner AV....24

Utilisation de la minuterie de désactivation automatique 24

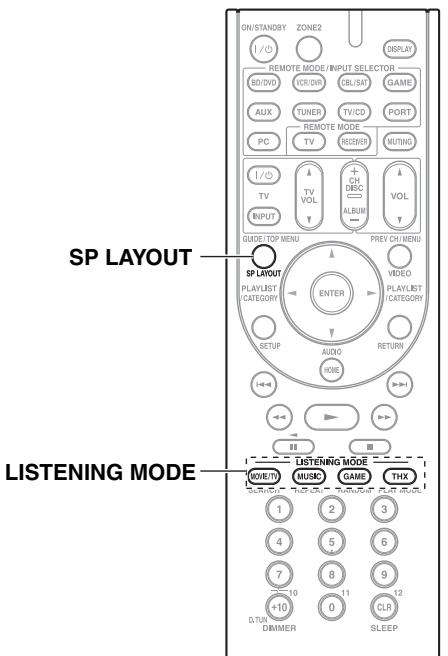

Sélection de la disposition des enceintes 24

Utilisation du menu d'accueil 24

Modification de l'affichage de l'entrée 25

Utilisation d'un casque 25

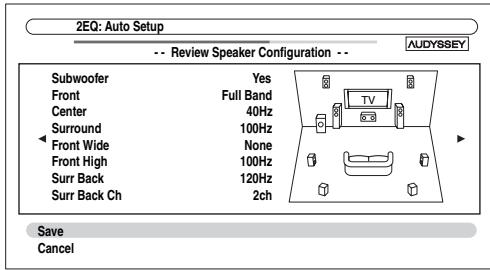

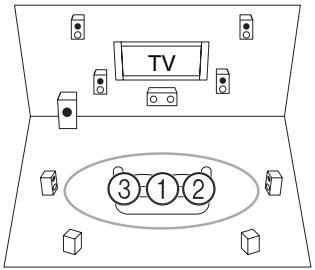

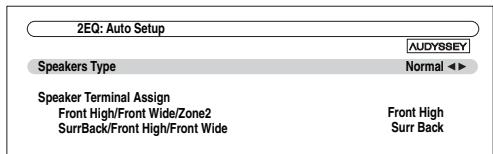

Correction de pièce et configuration des enceintes Audyssey 2EQ® 25

Écoute de la radio 28

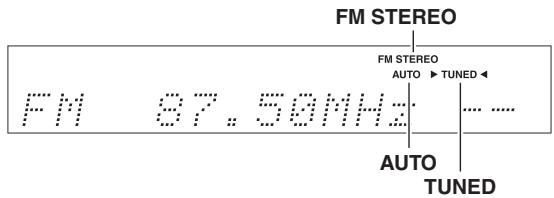

Utilisation du tuner 28

Préréglage de stations de radio FM/AM 29

Utilisation du RDS (sauf les modèles pour l'Amérique du Nord) 29

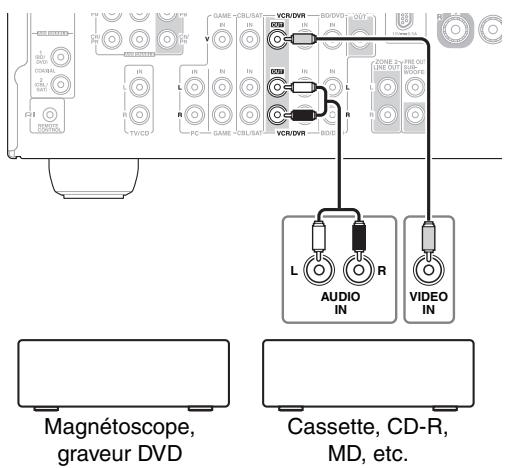

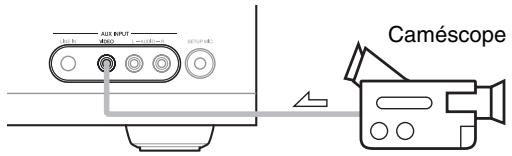

Enregistrement 31

Utilisation des modes d'écoute 32

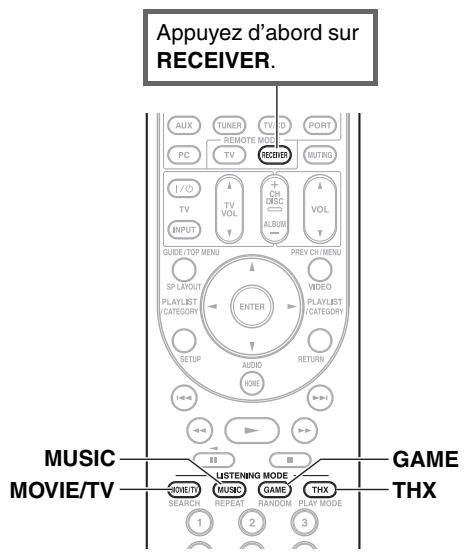

Sélection des modes d'écoute 32

Opérations plus sophistiquées

Configuration avancée 38

Menu de configuration OSD 38

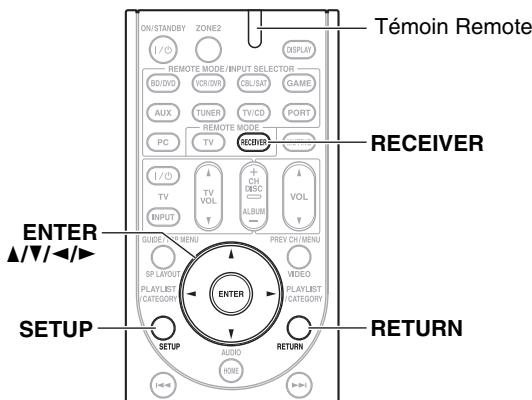

Procédures courantes dans le menu de configuration 38

Entrée/Sortie Assign 39

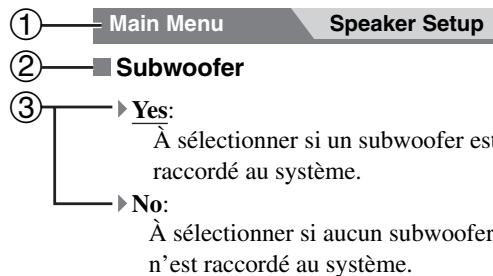

Speaker Setup. 40

Audio Adjust 44

Source Setup. 45

Mode Écoute Préréglé 49

Accessoires 50

Hardware Setup. 50

Lock Setup. 52

Utilisation des réglages audio. 52

Réglage des aigus et des graves 54

Zone 2. 55

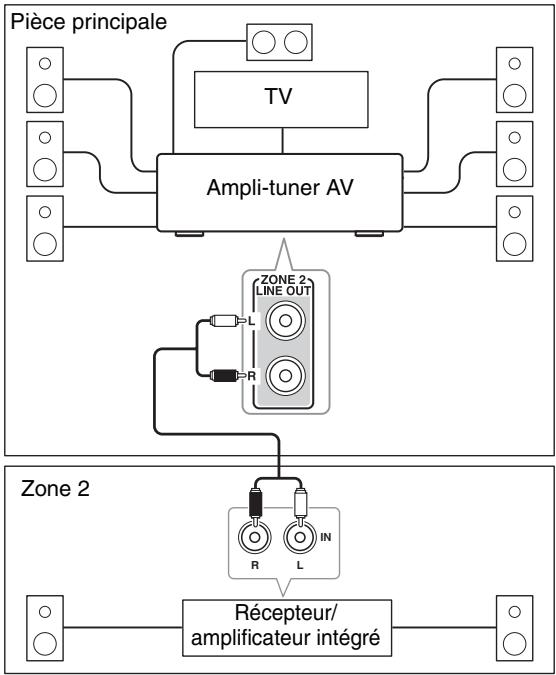

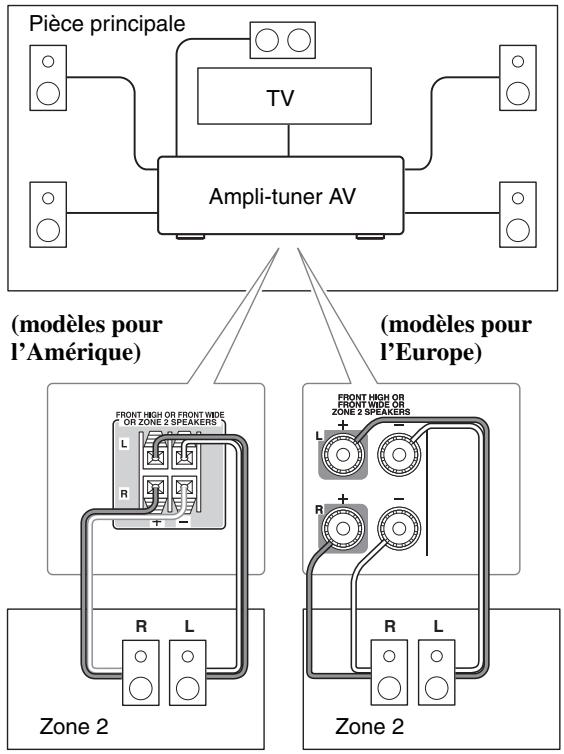

Connexion de la Zone 2 55

Paramétrage de la zone 2 amplifiée. 56

Utilisation de la zone 2 56

Commande d'un ipod et d'autres appareils

Commande de l'iPod 58

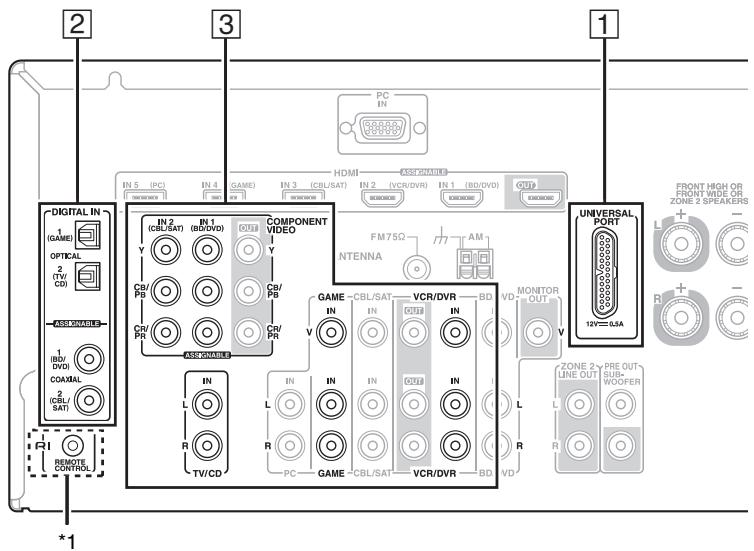

Raccordement d'une station d'accueil Onkyo 58

Utilisation de la station d'accueil Onkyo 59

Commande de votre iPod 60

Commander d'autres appareils 62

Codes de télécommande préprogrammés 62

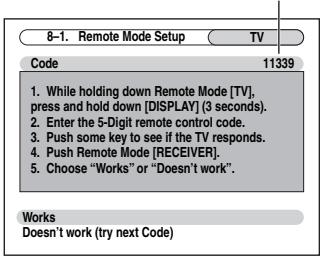

Recherche d'un code de télécommande 62

Saisie des codes de télécommande préprogrammés 63

Codes de télécommande pour les appareils Onkyo raccordés via RI 63

Réinitialisation des boutons de REMOTE MODE......64

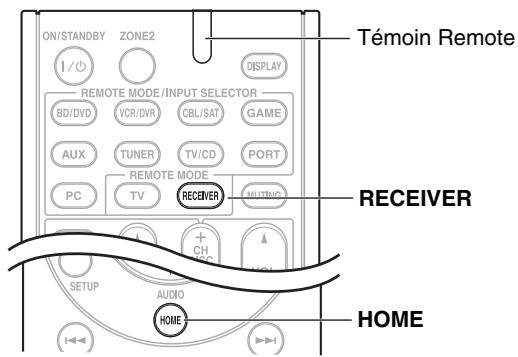

Réinitialisation de la télécommande 64

Commander d'autres appareils. 64

Autres

Dépannage 66

Caractéristiques techniques 71

Utilisation d’un téléviseur, d’un lecteur ou d’un enregistreur compatible RIHD 73

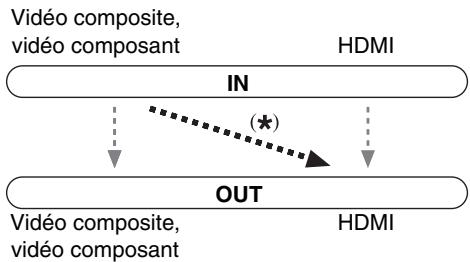

Tableau des résolutions vidéo 75

Pour rétablir les réglages d'usine de l'ampli-tuner AV, mettez-le sous tension et maintenez le bouton VCR/DVR enfoncé en appuyant sur le bouton ON/STANDBY ( 75).

Amplificateur

• 100 W par canal à 8 ohms (FTC)
• 160 W par canal à 6 ohms (IEC)
• Technologie d'amplification à large bande (WRAT) (bande passante de 5Hz à 100kHz )
• Circuit d'optimisation du réglage du gain et du volume
• Transformateur H. C. P. S. (alimentation à courant élevé) massif et de forte puissance
• Technologie de circuit de nettoyage de scintilllement

Traitement

• Certifié THX Select2 Plus*1
• Upscaling vidéo HDMI (compatible jusqu'à 1080p) avec technologie Faroudja DCDi Cinema Enhancement
• HDMI (Ver.1.4 avec canal audio de retour, 3D), Deep Color, x.v.Color*, Lip Sync, DTS*2-HD Master Audio, audio haute résolution DTS-HD, Dolby TrueHD*3, Dolby Digital Plus, DSD et PCM multicanaux
• Dolby Pro Logic IIz*3 - Nouveau format surround (avant haut)
• Audyssey DSX™*4 pour les nouveaux canaux surround (avant large/avant haut)
• Configuration « non-scaling »
• Mémoire mode d'écoute A-Form Mode direct Mode Pure Audio (modèle pour l'Europe)
• Music Optimizer*5 pour les fichiers musicaux numériques compressés
• Convertisseurs N/A 192 kHz/24 bits
• Traitement DSP 32 bits puissant et extrêmement précis

Connexions

• 6 entrées HDMI*6 (dont 1 en façade) et 1 sortie Commande du système R1HD d'Onkyo
• 4 entrées numériques (2 optiques/2 coaxiales)
• Commutation en vidéo composante (2 entrées/1 sortie)
• Entrée « Entrée ligne » pour un lecteur audio portable
• Port universal pour station d'accueil pour iPod / module tuner HD Radio™ 7 (modèles pour l'Amérique du Nord) / DAB + module tuner (modèles pour l'Europe)

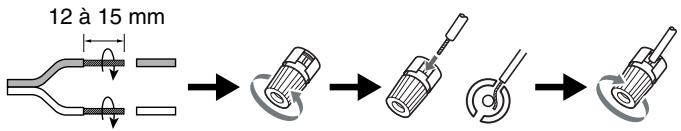

• Bornes d'enceinte compatibles avec le raccordement par fiches bananes*8 Zone 2 amplifiée

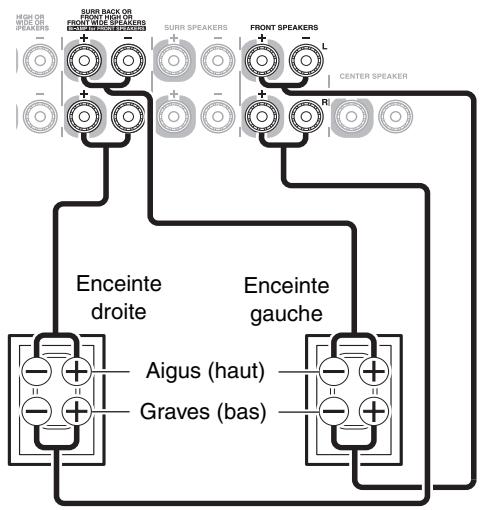

• Capacité de bi-amplification pour avant gauche/avant droit avec surround arrêté gauche/surround arrêté droit
• Entrée vidéo RVB analogique (D-sub 15) pour ordinateur

Divers

• 40 stations pré-réglées SIRIUS*9/FM/AM (modèles pour l'Amérique du Nord)
• 40 stations FM/AM pré-réglées (modèles pour l'Europe) Audyssey 2EQ*4 pour corriger les problèmes d'acoustique de la pièce Audyssey Dynamic EQTM*4 pour corriger le volume Audyssey Dynamic VolumeTM*4 pour maintenir une plage dynamique et un niveau d'écoute optimaux
• Réglage du répartiteur (40/50/60/70/80/90/100/120/150/200 Hz)
• Fonction de commande de la synchro A/V (jusqu'à 200 ms)
• Affichage sur écran via la liaison HDMI
• Télécommande compatible RI préprogrammée

THX et le logo THX sont des marques commerciales de THX Ltd. qui peuvent être enregistrées dans certaines juridictions. Tous droits réservés.

Fabriqué sous licence et protégé par les brevets américains n° 5 451 942; 5 956 674; 5 974 380; 5 978 762; 6 226 616; 6 487 535; 7 212 872; 7 333 929; 7 392 195; 7 272 567 et d'autres brevets américains et étrangers en cours de validité ou d'enregistrement. DTS est une marque déposée et les logos DTS, le symbole, DTS-HD et DTS-HD Master Audio sont des marques commerciales de la société DTS, Inc. ©1996-2008 DTS, Inc. Tous droits réservés.

Fabrique sous licence concédée par la société Dolby Laboratories™. « Dolby », « Pro Logic », « Surround EX » et le symbole du double D sont des marques commerciales de la société Dolby Laboratories.

Fabriqué sous licence concédée par la société Audyssey Laboratories™. Brevets américains et étrangers en instance. Audyssey 2EQ®, Audyssey DSXTM, Audyssey Dynamic Volume™ et Audyssey Dynamic EQ™ sont des marques commerciales d'Audyssey Laboratories.

*5 Music Optimizer™ est une marque de la société Onkyo Corporation.

HDMI, le logo HDMI et High Definition Multimedia Interface sont des marques commerciales ou des marques déposées de la société HDMI Licensing LLC aux États-Unis et dans d'autres pays.

7 HD radio®

Le logo HD Radio Ready est une marque déposée de la société iBiquity Digital Corp.

Pour recevoir les émissions de radio HD Radio, vous devez installer un module syntoniseur Onkyo UP-HT1 HD (vendu séparément).

En Europe, il est interdit de brancher des enceintes à un amplificateur audio à l'aide de fiches bananes.

SIRIUS, XM et tous les logos et marques afférients sont des marques déposées de Sirius XM Radio Inc. et de ses filiales. Toutes les autres marques et logos appartiennent à leurs propriétaires respectifs. Tous droits réservés. Abonnement SIRIUS vendu séparément. Des taxes et frais d'activation uniques peuvent s'appliquer. Un récepteur SIRIUS est requis (vendu séparément) pour recevoir le service SIRIUS. Toutes les programmations et frais sont susceptibles de varier. La copie, la décompilation, le désassemblage, la rétrotechnique, le piratage, la manipulation et toute autre mise à disposition de la technologie ou du logiciel intégré aux récepteurs compatibles avec le système radiophonique par satellite SIRIUS sont interdits. Service non disponible en Alaska et à Hawaï.

THX SELECT2 plus

Avant qu'un composant de home-cinéma puisse être certifié THX Select2 Plus, il doit passer une série rigoureuse d'essais de qualité et de performances. C'est à ce seul titre qu'un produit peut afficher le logo THX Select2 Plus, qui est votre garantie que les éléments de home-cinéma que vous achetez vous donnent des performances impeccables câbles pendant de nombreuses années. Les exigences de THX Select2 Plus concernent des centaines de paramètres, comptant les performances de l'amplificateur de puissance et du préamplificateur ainsi que le fonctionnement pour les domaines numérique et analogique. Les récepteurs THX Select2 Plus représentent également des technologies THX propriétaires (le mode THX par exemple) qui traduisent avec précision les bandes sonores de films pour la lecture par des systèmes de home cinéma.

• Apple et iPod sont des marques commerciales d'Apple Inc., enregistrées aux États-Unis et dans d'autres pays.
• « X. V. Color » est une marque déposée de Sony Corporation.

Modèles pour l'europe

Différents logos sont imprimés sur le véritable panneau avant. Ils ne sont pas représentés ici par souci de clarté.

Les nombres de page indiqués entre parenthèses indiquent les pages où vous pouvez trouver des explications concernant les différents éléments.

① Bouton ON/STANDBY ( 22) ② Témoin STANDBY ( 22) ③ Témoin HDMI THRU ( 52) ④ Témoin ZONE 2 ( 56) ⑤ Cepadur detelecommande ( 4) ⑥ Boutons ZONE 2, OFF, ZONE 2 LEVEL/TONE LEVEL et TONE ( 54, 56 à 57) ⑦ Écran ( 9) ⑧ Boutons LISTENING MODE ( 32) ⑨ Bouton DIMMER (Modèles pour l'Amérique du Nord) ( 23) ⑩ Bouton MEMORY ( 29) ⑪ Bouton TUNING MODE ( 28) ⑫ Bouton DISPLAY ( 23) ⑬ Bouton SETUP ( 38)

TUNING, PRESET ( 28 à 29), touches directionnelles et bouton ENTER 15 Bouton RETURN 16 Commande MASTER VOLUME ( 23) ⑦ Prise PHONES ( 25) 18 Prise AUX INPUT HDMI ( 17) 19 Boutons du selecteur d'entrée ( 23) 20 Prise AUX INPUT LINE IN ( 18) ② Prise AUX INPUTVIDEO ( 18) ② Prises AUX INPUT AUDIO ( 18) 23 Prise SETUP MIC ( 26) 24 Bouton et témoin PURE AUDIO (modèles pour l'Europe) ( 32) 25 Bouton RT/PTY/TP (modèle pour l'Europe) ( 29)

Pour toute information complémentaire, réferez-vous aux pages indiquées entre parenthèses.

① Témoins d'entrée audio ② Témoins de format et de mode d'écoute ( 32,53) ③ Témoins Audyssey ( 25, 45) ④ Témoins de syntonisation ( 28)

⑤ Témoin RDS (sauf les modèles pour l'Amérique du Nord) ( 29) ⑥ Témoin SLEEP ( 24) ⑦ Témoin MUTING ( 24) Zone de message

Modèles pour l'europe

Prises DIGITAL IN COAXIAL et OPTICAL (2) Prises COMPONENT VIDEO IN et OUT (3) Prises HDMI IN et OUT Prise PC IN Prise FM ANTENNA et borne AM ANTENNA (6) Prise MONITOR OUT V Prise UNIVERSAL PORT Bornes SPEAKERS

(CENTER, FRONT, SURR, SURR BACK OR FRONT HIGH OR FRONT WIDE)

Cordon d'alimentation 10 Prise Remote CONTROL

11 Prise d'antenne SIRIUS (modèles pour l'Amérique du Nord) 12 Prises vidéo composite et audio analogique (BD/DVD IN, VCR/DVR IN et OUT, CBL/SAT IN, GAME IN, PC IN, TV/CD IN) 13 Prises ZONE 2 LINE OUT 14 Prises SUBWOOFER PRE OUT 15 Bornes FRONT HIGH OR FRONT WIDE OR ZONE 2 SPEAKERS

Consultez « Branchement de l'Ampli-tuner AV » pour toute information complémentaire sur les branchements (→ 13 à 21).

Commandes de l'ampli-tuner AV

*1 VIDEO fonctionne comme un raccourci de HOME.

Pour utiliser l'Ampli-tuner AV, appuyez sur RECEIVER pour sélectionner le mode Récepteur.

Vous pouvez également utiliser la télécommande pour contrôler votre lecteur disque Blu-ray/DVD, votre lecteur CD Onkyo et d'autres appareils.

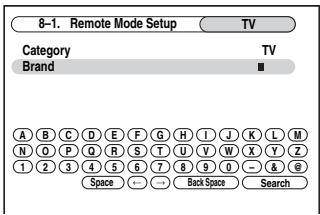

Consultez « Saisie des codes de télécommande préprogrammés » pour toute information complémentaire (→ 63).

Pour toute information complémentaire, réferez-vous aux pages indiquées entre parenthèses.

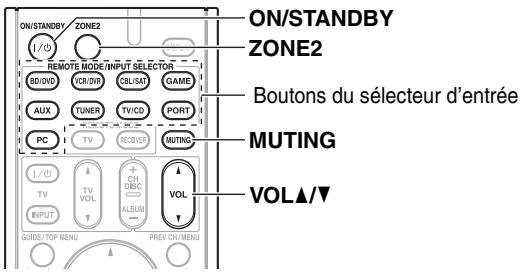

Bouton ON/STANDBY (→ 22) ② Boutons REMOTE MODE/INPUT SELECTOR (→ 23) ③ Bouton SP LAYOUT (→ 24) ④ Touches directionnelles △ / ∇ / ▲ / ▼ et bouton ENTER ⑤ Bouton SETUP (→ 38) ⑥ Boutons LISTENING MODE (→ 32) ⑦ Bouton DIMMER (→ 23) ⑧ Bouton DISPLAY (→ 24) ⑨ Bouton MUTING (→ 24) ⑩ Bouton VOL ▲/▼ (→ 23) ⑪ Bouton RETURN ⑫ Bouton HOME (→ 24) ⑬ Bouton SLEEP (→ 24)

Commande du tuner

Pour commander le tuner de l'Ampli-tuner AV, appuyez sur le bouton TUNER (ou RECEIVER).

Vous pouvez sélectionner AM ou FM en appuyant à plusieurs reprises sur le bouton TUNER.

• Touches directionnelles △ / ▽ bouton (→ 28) Bouton D. TUN (→ 28) 3 Bouton DISPLAY 4 Bouton CH + / - (→ 29) • Boutons numérotés (→ 28)

Vivez une expérience cinématographique à domicile

Grâce aux capacités exceptionnelles de l'Ampli-tuner AV, vous pouvez profiter d'un son surround très réalisé à votre domicile — comme si vous étiez dans une salle de cinéma ou de concert. Goûtez à la qualité du son DTS et Dolby Digital lorsque vous visionnez vos disques Blu-ray. Lorsque vous regardez des émissions de télévision hertziennes ou numériques, vous pouvez bénéficier d'un son Dolby Pro Logic IIx, DTS Neo:6 ou des modes d'écoute DSP exclusifs d'Onkyo. Vous pouvez également profiter du son THX Surround EX (système d'enceintes certifié THX recommandé).

Conseil

• Pour couvrir la meilleure position possible pour votre subwoofer, mettez un film ou un morceau musical comportant de bons sons graves et faites des essais en plaçant votre subwoofer à différents endroits de la pièce. Choisissez celui qui offre les meilleurs résultats.

① Enceintes avant

Ce sont elles qui émettent la majeure partie du son. Leur rôle dans un système de home-cinéma consiste à fournir un ancrage solide à l'image sonore. Elles doivent être positionnées face à l'auditeur, à la hauteur des oreilles et être situées à distance égale du télévisieur. Orientez-les vers l'intérieur de manière à créer un triangle avec l'auditeur.

2 Enceinte centrale

Cette enceinte compte les enceintes avant et rend les mouvements du son plus nets. Elle fournit une image sonore compte. Dans les films, elle sert principalement pour les dialogues. Positionnez-la à proximité de votre téléviseur, face à vous, à la hauteur des oreilles ou à la même hauteur que les enceintes avant.

3 Enceintes surround

Ces enceintes permettent d'obtenir un positionnement précis du son et de renforcer le réalisme. Placez-les sur les côtés de l'auditeur, ou légèrement derrière lui, 60 à 100 cm environ au-dessus du niveau des oreilles. Idéalement, elles doivent se situer à égale distance de l'auditeur.

4 Enceintes surround arrêté

Ces enceintes sont nécessaires pour bénéficier du son Dolby Digital EX, DTS-ES Matrix, DTS-ES Discrete, THX Surround EX, etc. Elles renforcent le réalisme du son surround et améliorent la localisation du son derrière l'auditeur. Placez-les derrière l'auditeur à 60 à 100 cm environ au-dessus du niveau des oreilles.

5 Enceintes hautes avant

Ces enceintes sont nécessaires pour profiter du son Dolby Pro Logic IIz Height, et Audyssey DSX^. Elles améliorent considérablement la spatialisation du son. Positionnez-les à au moins 100cm au-dessus des enceintes avant (de préférence le plus haut possible) et selon un angle légèrement plus grand que les enceintes avant.

6 Enceintes avant larges

Ces enceintes sont nécessaires pour profiter d’Audyssey DSX. Elles améliorent considérablement la spatialisation du son. Placez-les bien à l'extérieur des enceintes avant. Consultez aussi http://www.audyssey.com/technology/dsx.html à propos de la position optimale des enceintes pour Audyssey DSX.

7 Subwoofer

Le subwoofer gère les graves du canal et charge les effets LFE (effets basse fréquence). Le volume et la qualité des sons graves émis par le subwoofer dépendent de sa position, de la forme de la pièce où le système est installé et de votre position d'écoute. En général, il est possible d'obtenir un bon son grave en installant le subwoofer dans un coin situé devant l'auditeur ou à environ un tiers de la largeur du mur (cf. illustration).

Configuration des enceintes

Le tableau ci-dessous indique les canaux que vous devez utiliser en fonction du nombre d'enceintes dont vous disposez.

Pour une lecture avec un son surround 7.1, vous devez disposer de sept enceintes et d'un subwoofer (caisson de basses).

Nombre de canaux

2

3

4

5

6

7

7

7

8

8

9

9

Enceintes avant

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

Enceinte centrale

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

Enceintes surround

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

Enceinte surround arrière*1*2

✓

✓

✓

Enceintes surround arrière*2

✓

✓

✓

Enceintes hautes avant*2

✓

✓

✓

Enceintes avant larges*2

✓

✓

✓

1 Si vous n'utilisez qu'une enceinte surround arrêté, branchez-la sur les bornes SURR BACK OR FRONT HIGH OR FRONT WIDE L. 2 Les enceintes avant hautes, surround arrêté et avant larges ne peuvent pas être utilisées en même temps.

Quel que soit le nombre d'enceintes que vous utilisez, il est recommandé d'utiliser un subwoofer pour pouvoir bénéficier de graves puissants.

Pour tirer le meilleur parti de votre système de son surround, vous devez procéder à un certain nombre de réglages sur les enceintes. Cette opération peut être réalisée automatiquement ( 26) ou manuellement ( 40).

Mise en place des étiquettes des câbles d'enceinte

Les bornes positives (+) des enceintes de l'Ampli-tuner AV sont toutes rouges, les bornes négatives (-), quant à elles, sont toutes noires.

Enceinte	Couleur
Avant gauche, avant gauche haute; avant gauche large	Blanc
Avant droite, avant droite haute; avant droite large	Rouge
Centre	Vert
Surround gauche	Bleu
Surround droite	Gris
Surround arrière gauche, Zone 2 gauche	Marron
Surround arrière droite, Zone 2 droite	Marron clair

Les étiquettes fournies pour les câbles d'enceinte obéissent au même code de couleurs et vous devez les fixer sur le fil positif (+) de chaque câble d'enceinte, conformément au tableau ci-dessus. Tout ce qu'il vous reste ensuite à faire est d'associer l'étiquette de chaque couleur à la borne d'enceinte correspondante.

Précautions concernant le branchement des enceintes

Lisez ce qui suit avant de brancher vos enceintes :

• (modèles pour l'Amérique du Nord) Vous pouvez brancher des enceintes d'une impédance comprise entre 6 et 16 ohms de l'amplificateur intégré risque de se déclencher.
• (modèles pour l'Europe) Vous pouvez brancher des enceintes d'une impédance comprise entre 4 et 16 ohms. Si l'impédance de l'une des enceintes branchées est supérieure ou égale à 4 ohms, mais inférieure à 6 ohms, veillez à régler l'impédance minimale de l'enceinte sur « 4 ohms » ( 40) intégré risque de se déclencher.
• Débranchez le cordon d'alimentation de la prise murale avant de procéder aux branchements.
• Lisez les instructions fournies avec vos enceintes.
• Faites très attention à respecter la polarité des câbles de vos enceintes. En d'autres termes, ne branchez les bornes positives (+) que sur les bornes positives (+) et les bornes négatives (-) que sur les bornes négatives (-). Si vous inversez les polarités, le son sera déphasé et ne semblera pas naturel.
• Des câbles d'enceintes excessivement longs ou fins peuvent nuir à la qualité du son; ils sont donc à éviter.
• Faites attention de ne pas mettre les fils positifs et négatifs en court-circuit. Vous risqueriez d'endommager l'Ampli-tuner AV.
• Veillez à ce que l'âme métallique du câble ne soit pas en contact avec le panneau arrière de l'Ampli-tuner AV. Vous risqueriez d'endommager l'Ampli-tuner AV.

• Ne branchez pas plus d'un câble par borne d'enceinte. Vous risqueriez d'endommager l'Ampli-tuner AV.
• Ne branchez pas une enceinte à plusieurs bornes.

Bornes d'enceinte à visser

Dénudez les extrémités des câbles d'enceinte sur 12 à 15 mm environ et torsadez les fils dénudés comme indiqué sur la figure.

Utilisation de fiches banane (modèles pour l'amérique du nord)

• Si vous utilisez des fiches bananes, serrez la borne de l'enceinte avant d'insérer la fiche banane.
• N'insérez pas directement le câble d'enceinte dans le trou central de la borne de l'enceinte.

Bornes d'enceinte à pousser

Dénudez les extrémités des câbles d'enceinte sur 10 à 12 mm environ et torsadez les fils dénudés comme indiqué sur la figure.

L'illustration suivante montre sur quelle paire de bornes chaque enceinte doit être branchée. Si vous n'utilisez qu'une enceinte surround arrière, branchez-la aux bornes SURR BACK OR FRONT HIGH OR FRONT WIDE L.

Remarque

• Les enceintes avant peuvent aussi être raccordées aux bornes FRONT HIGH OR FRONT WIDE OR ZONE 2 SPEAKERS. Dans ce cas, réglez « Front High/Front Wide/Zone2 » dans Configuration des enceintes sur « Front Wide » ( 41 ).
• Les enceintes avant hautes ou larges peuvent aussi être raccordées aux bornes SURRER BACK OR FRONT HIGH OR FRONT WIDE SPEAKERS. Dans ce cas, réglez « Surre Back/Front High/Front Wide » dans Configuration des enceintes sur « Front High » ou « Front Wide » ( 41 ).

Vous pouvez utiliser des enceintes dipolaires pour les enceintes surround et surround arrière. Les enceintes dipolaires produisent le même son dans deux directions.

Les enceintes dipolaires doivent généralement une flèche qui indique la manière dont elles doivent être positionnées. Les enceintes dipolaires surround doivent être positionnées de manière à ce que leur flèche soit dirigée vers le téléviseur/l'écran, tandis que les enceintes dipolaires surround arrêt doivent être positionnées de manière à ce que leur flèche pointe l'une vers l'autre, comme le montre l'illustration.

① Enceintes avant ② Enceinte centrale ③ Enceintes surround ④ Enceintes surround arrêté ⑤ Enceintes hautes avant ⑥ Enceintes avant larges ⑦ Subwoofer (caisson de basses)

Enceintes dipolaires

Enceintes normales

Branchement d'un subwoofer amplifié

SUBWOOFER PRE OUT de l'Ampli-tuner AV à une entrée de votre subwoofer amplifié, tel qu'indiqué sur l'illustration. Si votre subwoofer n'est pas doté d'un amplificateur intégré et que vous utilisez un amplificateur externe, raccordez la prise

SUBWOOFER PRE OUT à une entrée de

L'amplificateur.

Vous pouvez brancher le subwoofer alimenté à l'aide des deux prises SUBWOOFER PRE OUT.

Chaque prise émet le même signal de sortie.

Bi-amplification des enceintes avant

Les bornes FRONT L/R et SURR BACK OR FRONT HIGH OR FRONT WIDE L/R peuvent respectivement

être utilisées avec les enceintes avant et surround arrière, ou bi-amplifiées pour fournir une voie séparée d'aigus et de graves pour une paire d'enceintes avant compatibles avec la bi-amplification, optimisant ainsi les basses et les aigus.

• Lorsque vous utilisez la bi-amplification, l'Amplituder AV est capable d'alimenter une configuration 5.1 enceintes dans la pièce principale.
• Dans le cadre de la bi-amplification, les bornes FRONT L/R sont à relier aux bornes woofer des enceintes avant ; les bornes SURR BACK OR FRONT HIGH OR FRONT WIDE L/R sont à relier aux bornes d'aigu des enceintes avant.
• Une fois les branchements nécessaires à la bi-amplification effectués tel qu'indiqué ci-dessous et l'amplificateur AV allumé, vous devez régler le paramètre

« Speakers Type » sur « Bi-Amp » pour activer la bi-amplification (→ 41).

Important :

Lorsque vous effectuez les branchements de bi-amplification, veillez à retirer les cavaliers qui relient les bornes d'aigus (haut) et de graves (bas) des enceintes. - La bi-amplification ne peut être utilisée qu'avec des enceintes compatibles. Consultez le manuel d'utilisation de votre enceinte.

Image connectée avec un appareil audiovisuel

Câble HDMI: Vidéo et audio

Autres cables

• Avant d'effectuer des branchements AV, lisez les manuels d'utilisation fournis par les fabricants de vos appareils audiovisuels.
• Ne branchez pas le cordon d'alimentation tant que vous n'avez pas terminé et contrôlé tous les branchements audiovisuels.
• Insérez les fiches à fond afin d’établir un bon contact (les mauvais branchements peuvent causer des parasites ou des dysfonctionnements).
• Afin de prévenir les interférences, tenez les câbles audio et vidéo éloignés des cordons d'alimentation et des câbles d'enceinte.

Câbles et prises AV

Signal	Câble	Prise	Description
Vidéo et audio	HDMI	HDMI	Les branchements HDMI peuvent acheminer des signaux numériques video et audio.
Vidéo	Vidéo composan-tes	Y CB/CR PR/CR	La video composantes sépare les signaux de luminance (Y) et de différence de couleur (PB/CB, PR/CR), et offre ainsi une image d'une qualité optimale (certains fabricants de téléviseurs signalent différemment leurs prises video com-posantes).
	Vidéo composite	V Jaune	La video composite est couramment utilisée sur les télévis- seurs, les magnétoscopes et autres équipements video.
Audio	Audio numérique optique	OPTICAL	Les branchements numériques optiques vous permettent de profiter d'un son numérique tel que le PCM*, le Dolby Digital ou DTS. La qualité audio est similaire à cette obte- nue avec une connexion coaxiale.
	Audio numérique coaxial	Orange	Les branchements numériques coaxiaux vous permettent de profiter d'un son numérique tel que le PCM*, le Dolby Digital ou DTS. La qualité audio est similaire à cette obte- nue avec une connexion optique.
	Audio analogi-que (RCA)	L Blanc	Les branchements audio analogiques (RCA) acheminent des signaux audio analogiques.
	3.5 mm Câble à mini-fiche stéroye	R Rouge	Ce câble achemine les signaux audio analogiques.

• Le taux d'échantillonnage disponible pour le signal d'entrée PCM est 32/44,1/48/88,2/96 kHz. Même 176,4/192 kHz est efficace dans le cas d'une connexion HDMI.

Remarque

L'Ampli-tuner AV ne prend pas en charge les prises PERITEL. - Les prises numériques optiques de l'Ampli-tuner AV sont dotées de couvercles de protection qui s'ouvrent lorsqu'une fiche optique est insérée et se referment lorsque ladite fiche est retirée. Insérez les fiches à fond.

Mise en garde

• Afin de ne pas endommager le couvercle de protection, tenez la fiche optique droite lorsque vous l'insérez ou la retirez.

Branchez vos appareils sur les prises appropriées. Les affectations d'entrée par défaut sont indiquées ci-dessous. : l'attribution peut être modifiée ( 39).

Prise		Signal	Appareils	Affectable
Entrée	HDMI IN 1	Audio/Video	Lecteur Blu-ray/lecteur DVD	✔
	HDMI IN 2		Magnétoscope ou graveur DVD/enregistreur vidéo numérique	✔
	HDMI IN 3		Décodeur cable/satellite, etc.	✔
	HDMI IN 4		Console de jeu	✔
	HDMI IN 5		Ordinateur	✔
	AUX INPUT HDMI		Caméscope
Sortie	HDMI OUT		Téléviseur, vidéoprojecteur, etc.

Consultez « À propos de l'interface HDMI » (→ 72) et « Utilisation d'un téléviseur, d'un lecteur ou d'un enregistreur compatible RIHD » (→ 73).

Conseil

Pour écouter les signaux audio reçus par les prises HDMI IN par les enceintes du téléviseur.

• Réglez le paramètre « TV Control » sur « On » ( 52 ) pour un téléviseur compatible R1HD.
• Réglez le paramètre « Audio TV Out » sur « On » ( 51 ) pour un téléviseur compatible R1HD ou le paramètre « TV Control » sur « Off ».
• Réglez le paramètre de sortie audio HDMI de votre Lecteur Blu-ray/lecteur DVD sur PCM.
• Pour écouter le téléviseur via l'Ampli-tuner AV, consultez « Branchement d'appareils externes » ( 18).

Remarque

• Lorsque vous écoutez les données audio lues par un appareil HDMI via l'Ampli-tuner AV, régalez l'appareil HDMI de manière à ce que les signaux vidéo puissent être sur l'écran du téléviseur (sur le téléviseur, sélectionnez l'entrée de l'appareil HDMI branché à l'Ampli-tuner AV). Si le téléviseur est éteint ou s'il est réglé sur une autre source d'entrée, aucun son ne sera émis par l'Ampli-tuner AV ou le son émis risque d'être coupé.
• Lorsque le paramètre « Audio TV Out » est réglé sur « On » ( 51 ), et que vous écoutez par l'intermédiaire des enceintes de votre téléviseur, si vous activez la commande du volume de l'Ampli-tuner AV, le son sera émis également par les enceintes de l'Ampli-tuner AV. Lorsque le paramètre « TV Control » est réglé sur « On » ( 52 ), et que vous écoutez par l'intermédiaire des enceintes de votre téléviseur compatible R1HD, si vous activez la commande du volume de l'Ampli-tuner AV, le son est émis par les enceintes de l'Ampli-tuner AV alors que les enceintes du téléviseur sont mises en sourdine. Pour couper les enceintes de l'Ampli-tuner AV, modifier les réglages, modifier les réglages de votre téléviseur ou coupez le son de l'Ampli-tuner AV.

Fonction de canal audio de retour (ARC)

La fonction de canal audio de (ARC) permet aux téléviseurs compatibles HDMI d'envoyer le flux audio sur HDMI OUT de l'ampli-tuner AV. Pour utiliser cette fonction, vous devez utiliser le sélecteur d'entrée TV/CD.

• Pour utiliser la fonction ARC, vous devez utiliser le sélecteur d'entrée TV/CD, votre téléviseur doit prendre en charge la fonction ARC et « HDMI Control » doit être réglé sur « On » ( 52 ).

Les menus de configuration OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché sur la sortie MONITOR OUT V ou à la sortie COMPONENT VIDEO OUT, utilisez l'affichage de l'Ampli-tuner AV lorsque vous modifiez les paramètres.

Avant

Arrière

Branchez vos appareils sur les prises appropriées. Les affectations d'entrée par défaut sont indiquées ci-dessous. : l'attribution peut être modifiée ( 40).

N°	Prise			Signal	Appareils	Affectable
1	AUX INPUT	LINE IN		Audio analogi-que	Lecteur audio portable
		VIDEO		Vidente compo-site	Caméscope, etc.
		AUDIO L/R		Audio analogi-que
2	COMPONENT VIDEO	IN 1 (BD/DVD)		Vidente compo-santes	Lecteur Blu-ray/lecteur DVD	✓
		IN 2 (CBL/SAT)			Décodeur cable/satellite, etc.	✓
		OUT			Téléviseur, videoprojecteur, etc.
3	DIGITAL IN	OPTICAL	IN 1 (GAME)	Audio numéri-que	Console de jeu	✓
			IN 2 (TV/CD)		Téléviseur, Lecteur CD	✓
		COAXIAL	IN 1 (BD/DVD)		Lecteur Blu-ray/lecteur DVD	✓
			IN 2 (CBL/SAT)		Décodeur cable/satellite, etc.	✓
4	MONITOR OUT			Vidente compo-site	Téléviseur, videoprojecteur, etc.
	BD/DVD IN			Audio analogi-que et video composite	Lecteur Blu-ray/lecteur DVD
	VCR/DVR IN				Magnétoscope ou graveur DVD/enregistreur video numérique
	CBL/SAT IN				Décodeur cable/satellite, etc.
	GAME IN				Console de jeu
	PC IN			Audio analogi-que	Ordinateur
	TV/CD IN				Téléviseur, Lecteur CD, platine disque*1, platine à cassette, MD, CD-R
5	UNIVERSAL PORT			Audio/vidente analogique	Station d'accueil optionnelle à port universel (UP-A1 etc.)
6	PC IN			RVB analogi-que	Ordinateur	*2

Remarque

• Si vous connectez des prises AUX INPUT AUDIO et une prise AUX INPUT LINE IN en même temps, la prise AUX INPUT LINE IN bénéficiait d'une priorité plus importante. L'Ampli-tuner AV peut émettre des signaux audio et vidéo depuis les prises AUX INPUT vers les prises VCR/DVR OUT. 1 Raccordez une platine disque (MM) avec préamplificateur intégré. Si votre platine disque (MM) n'en possède pas, vous aurez besoin d'un préamplificateur du commerce. Si vous utilisez une platine disque à une cellule à bobine mobile (MC), vous aurez besoin d'un préamplificateur MC du commerce ou d'un transformateur MC ainsi que d'un préamplificateur. Consultez le manuel de votre platine disque pour plus de détails. 2 Lorsque vous connectez votre ordinateur personnel à PC IN et que vous sélectionnez le sélecteur d'entrée PC, la sortie de l'ordinateur est reproduite depuis HDMI OUT. Toutefois, si vous avez affecté HDMI IN au sélecteur d'entrée PC, l'Ampli-tuner AV émettra des signaux à partir de HDMI IN au lieu de PC IN. Pour obtenir la sortie des signaux à partir de PC IN, sélectionnez « - - - - » pour « PC » dans le réglage « HDMI Input » ( 39).
• Avec une connexion [4], vous pouvez écouter et enregistrer les données audio provenant d'appareils externes en étant en Zone 2. Vous pouvez écouter et enregistrer les données audio provenant d'appareils externes dans la pièce principale ; vous pouvez aussi écouter les données audio en Zone 2.
• Obtenez la qualité du son Dolby Digital et DTS grâce à une connexion [3]. (Pour également enregistrer ou écouter en Zone 2, utilisez [3] et [4].)
• Si vous Lecteur Blu-ray/lecteur DVD dispose des sorties stéréo principale et multicanal, assurez-vous de brancher la sortie stéréo principale à l'aide de la connexion 4.

Comment enregistrer des données vidéo

Vous ne pouvez pas enregistrer de données vidéo via l'Ampli-tuner AV à l'aide des connexions décrites ci-dessus. Pour procéder à une connexion en vue d'un enregistrement vidéo (→ 31).

Étape 1:

Assurez-vous que chaque appareil Onkyo est raccordé au moyen d'un câble audio analogique (connexion 4 dans les exemples d'installation) ( 18).

Étape 2 :

Effectuez la connexion RL (cf. illustration ci-dessous).

Étape 3 :

Si vous utilisez une station d'accueil RI ou une platine à cassette, modifiez le réglage du paramètre Affichage d'entrée ( 25).

Avec la fonction RI (Remote Interactive), vous pouvez utiliser les fonctions spéciales suivantes :

Mise en marche du système/allumage automatique

Lorsque vous lancez la lecture sur un appareil raccordé via une connexion R et si l'Ampli-tuner AV est en mode veille, le Ampli-tuner AV s'allumera automatiquement et sélectionnera cet appareil comme source d'entrée.

Changement direct

Lorsque vous lancez la lecture sur un appareil raccordé via une connexion RI, l'Ampli-tuner AV sélectionne automatiquement cet appareil comme source d'entrée.

Télécommande

Vous pouvez utiliser la télécommande de l'Ampli-tuner AV pour commander vos autres appareils Onkyo compatibles RI. Il vous suffit de pointer la télécommande vers le capteur de télécommande de l'Ampli-tuner AV au lieu de la pointer vers l'appareil. Vous devez tout d'abord saisir le code de télécommande approprié ( 63)

Remarque

• N'utilise que des câbles RI pour effectuer les connexions RI. Des câbles RI sont fournis avec les lecteurs Onkyo (DVD, CD, etc.).
• Certains appareils possèdent deux prises Rl. Vous pouvez raccorder l'une ou l'autre à l'Ampli-tuner AV. L'autre prise est destinée à raccorder d'autres appareils compatibles Rl.
• Ne raccordez que des appareils Onkyo aux prises Rl. Le branchement d'appareils d'autres marques risque de provoquer un dysfonctionnement.
• Certains appareils ne prennent pas en charge toutes les fonctions RI. Consultez les manuels d'utilisation fournis avec vos autres appareils Onkyo.
• Lorsque la Zone 2 est activée, les fonctions R1 Mise en marche du système/Allumage automatique et Changement direct ne sont pas disponibles.

Raccordement de l'antenne

Cette section explique comment brancher l'antenne FM intérieure et l'antenne cadre AM.

L'Ampli-tuner AV ne captera aucun signal radio sans antenne, c'est pourquoi vous devez brancher une antenne pour pouvoir utiliser le tuner.

Remarque

• Une fois votre Ampli-tuner AV prêt à être utilisé, vous devrez rechercher une station de radio et positionner l'antenne de manière à obtenir la meilleure réception possible.
• Maintenez l'antenne cadre AM aussi éloignée que possible de votre Ampli-tuner AV, de votre téléviseur, des câbles d'enceinte et des cordons d'alimentation.

Conseil

• Si vous ne parvenez pas à obtenir une bonne réception avec l'antenne FM intérieure fournie, essayez d'utiliser une antenne FM extérieure vendue séparément.
• Si vous ne parvenez que pas à obtenir une bonne réception avec l'antenne AM intérieure fournie, essayez d'utiliser une antenne AM extérieure vendue séparément.

Quelles connexions dois-je utiliser ?

L'Ampli-tuner AV prend en charge plusieurs formats de connexion afin d'assurer la compatibilité avec une large gamme d'appareils audiovisuels. Le format choisi dépend des formats pris en charge par vos appareils. Utilisez les sections suivantes comme guide.

Les menus de configuration OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché sur la sortie MONITOR OUT V ou à la sortie COMPONENT VIDEO OUT, utilisez l'affichage de l'Ampli-tuner AV lorsque vous modifiez les paramètres.

Formats de connexion vidéo

Un appareil vidéo peut être raccordé à l'aide de l'un des formats de connexion vidéo suivants : vidéo composite, vidéo composant ou HDMI, ce dernier offrant la meilleure qualité d'image.

Pour des performances vidéo optimales, THX conseille de faire passer le signal vidéo sans conversion ascendante (par exemple de l'entrée vidéo composantes à la sortie vidéo composantes).

Nous vous recommandons aussi d'appuyer en même temps sur VCR/DVR et RETURN sur l'Ampli-tuner AV. Sélectionnez « Skip » dans le paramètre

« VideoProcessor » en appuyant sur RETURN à plusieurs reprises sur l'écran. Pour retourner au paramètre original, appuyez simultanément sur le même bouton.

Les signaux d'entrée vidéo transits par le Ampli-tuner AV (cf. illustration), les sources vidéo composite et vidéo composante étant toutes converties pour la sortie HDMI.

Les sorties vidéo composite et vidéo composant acheminent leurs signaux d'entrée respectifs tels qu'ils sont.

Lorsque vous raccordez un appareil audio à une entrée HDMI ou COMPOSANT, vous nevez affecter cette entrée à une touche du sélecteur d'entrée ( 39).

Sélection du signal

Si des signaux sont présents à plus d'une entrée, les entrées seront sélectionnées automatiquement selon l'ordre de priorité suivant : HDMI, vidéo composante, vidéo composite. Toutefois, dans le cas de la vidéo composante uniquement, peu importe qu'un signal vidéo composante soit réellement présent, cette entrée vidéo composante sera sélectionnée si une entrée vidéo composante est affectée à une touche du selector d'entrée. Si aucune entrée vidéo composante n'est affectée à une touche du selector d'entrée, le système considérera qu'aucun signal vidéo composante n'est présent.

Dans l'exemple de sélection du signal de droite, des signaux vidéo sont présents au niveau des entrées HDMI et vidéo composite. Toutefois, le signal HDMI est automatiquement sélectionné comme source et la vidéo est restituée par les sorties HDMI.

Formats de connexion audio

Un appareil audio peut être raccordé à l'aide de l'un des formats de connexion audio suivants : analogique, optique, coaxial ou HDMI.

Lorsque vous choisissez un format de connexion, n'oubliez pas que l'ampli-tuner AV ne convertit pas les signaux d'entrée numériques pour les sorties de ligne analogiques et inversement. Par exemple, des signaux audio connectés à une entrée numérique optique ou coaxiale ne sont pas restitués par la sortie VCR/DVR OUT analogique.

Si des signaux sont présents à plus d'une entrée, les entrées seront sélectionnées automatiquement selon l'ordre de priorité suivant : HDMI, numérique, analogique.

Ampli-tuner AV

Tableau de circulation des signaux vidéo

Lecteur Blu-ray/DVD, etc.

Ampli-tuner AV

Exemple de sélection du signal

Ampli-tuner AV

Tableau de circulation des signaux audio

Lecteur Blu-ray/DVD, etc.

1 Dépend du réglage de « Audio TV Out » (→ 51). 2 Ce réglage est disponible si le réglage « Audio Return Channel » est configuré sur « Auto » (→ 52), vous devez sélectionner le entrée TV/CD et votre téléviseur doit prendre en charge la fonction ARC.

Panneau avant

Télécommande

Mise sous tension

Appuyez sur ON/STANDBY du panneau avant.

Appuyez sur RECEIVER, puis sur ON/STANDBY sur la télécommande.

L'Ampli-tuner AV s'allume, l'écran s'allume et le témoin STANDBY s'éteint.

Mise hors tension

Appuyez sur ON/STANDBY sur le panneau avant ou sur la télécommande.

L'Ampli-tuner AV se met en mode veille. Pour éviter d'avoir un son trop fort lorsque vous allumez l'Ampli-tuner.

AV, baissez toujours le volume sonore avant d'allumer l'appareil.

Les menus OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché sur la sortie MONITOR OUT V ou COMPONENT VIDEO OUT, utilisez l'affichage de l'Ampli-tuner AV lorsque vous modifiez les paramètres.

Ce manuel décrit la procédure à l'aide de la télécommande, sauf mention contraire.

Sélection de la langue utilisée pour les menus de configuration OSD

Vous pouvez déterminer la langue utilisée pour les menus de configuration OSD. Consultez « OSD Setup » ( 50).

Utilisation de l'ampli-tuner AV

1 Utilisez les boutons du sélecteur d'entrée pour sélectionner la source d'entrée. 2 Lancez la lecture sur l'appareil source. Consultez aussi :

• «Commande d'autres appareils» ( 62)
• «Commande de l'iPod» ( 58)
• « Écoute de la radio » (→ 28)

3 Pour ajuster le volume, utilisez la commande MASTER VOLUME. 4 Sélectionnez un mode d'écoute et laissez-vous aller!

Consultezaussi:

• Utilisation des modes d'écoute » (→ 32) « Audyssey » (→45)

Utilisation à l'aide de la télécommande

1. Appuyez sur RECEIVER, puis INPUT SELECTOR. 2. Lancez la lecture sur l'appareil source. Consultez aussi :

• «Commande d'autres appareils» ( 62) Commande de l'iPod (→58) Écoute de la radio ( 28)

3 Pour ajuster le volume, utilisez VOL △ / ▽. 4 Sélectionnez un mode d'écoute et laissez-vous aller!

Consultez aussi:

• Utilisation des modes d'écoute (→ 32) Audyssey (→ 45)

Affichage des informations relatives à la source

Vous pouvez afficher diverses informations concernant la source d'entrée sélectionnée. (Les appareils raccordés à la prise UNIVERSAL PORT sont exclus.)

Appuyez sur RECEIVER, puis DISPLAY à plusieurs reprises pour parcourir les informations disponibles.

Conseil

• Vous pouvez également utiliser la touche DISPLAY de l'Amplituteur AV.

Les informations suivantes s'affichent généralement.

Lorsque vous utilisez la radio AM ou FM, la bande de fréquences, le numéro de station pré-réglé et la fréquence s'affichent. Si le signal d'entrée est analogique, aucune information concernant le format ne s'affiche. Si le signal d'entrée est un signal PCM, la fréquence d'échantillonnage s'affiche. Si le signal d'entrée est numérique, mais pas PCM, le format du signal s'affiche.

Les informations s'affichent pendant environ trois secondes, avant de laisser la place aux informations précédemment affichées.

La source d'entrée s'affiche avec le nom par défaut, même si vous saisis un nom personnalisé « Name Edit » (→ 47).

Réglage de la luminosité de l'afficheur

Vous pouvez régler la luminosité de l'afficheur de l'ampli-tuner AV.

Appuyez sur RECEIVER, puis DIMMER à plusieurs reprises : luminosité faible, plus faible ou normale.

Conseil

• Vous pouvez autrement utiliser le bouton DIMMER de l'Ampli-tuner AV (modèles nord-américains).

Activation du mode sourdine de l'ampli-tuner AV

Vous pouvez couper provisoirement le son de l'Ampli-tuner AV.

Appuyez sur RECEIVER, puis MUTING.

Le son est coupé et le témoin MUTING clignote sur l'écran.

Conseil

• Pour réactiver le son, appuyez de nouveau sur MUTING ou réglez le volume.
• La fonction Mute (Sourdine) est désactivée lorsque l'Amplitude AV est mise en vue.

Utilisation de la minuterie de désactivation automatique

La minuterie de désactivation automatique vous permet de régler l'Ampli-tuner AV afin qu'il s’éteigne automatiquement au terme d’un délai spécifique.

Appuyez sur RECEIVER, puis SLEEP à plusieurs reprises pour sélectionner le délai de mise en veille.

Le délai avant mise en veille programmée peut être de 90 à 10 minutes par incréments de 10 minutes. Le témoin SLEEP apparait sur l'écran lorsque la minuterie de désactivation automatique est activée. Le délai de mise en veille programmée apparait sur l'afficheur pendant environ cinq secondes, avant de laisser la place aux informations précédemment affichées.

Conseil

• Si vous nevez désactiver la minuterie de déactivation automatique, appuyez plusieurs fois sur le bouton SLEEP jusqu'à ce que le témoin SLEEP disparaisse.
• Pour vérifier la durée restante avant la mise en veille programmée de l'Ampli-tuner AV, appuyez sur SLEEP. Remarque : si vous appuyez sur SLEEP pendant l'affichage du délai avant mise en veille programmée, ce dernier sera raccourci de 10 minutes.

Sélection de la disposition des enceintes

Vous pouvez donner la priorité aux enceintes que vous souhaitez utiliser.

Appuyez sur RECEIVER, puis SP LAYOUT à plusieurs reprises.

Speaker Layout: FH:

Le son provenant des enceintes avant hautes est restitué en priorité.

Speaker Layout: FW:

Le son provenant des enceintes avant larges est restitué en priorité.

Speaker Layout: SB:

Le son provenant des enceintes surround arrière est restitué en priorité.

Remarque

• Si le paramètre « Speakers Type » est réglé sur « Bi-Amp » ( 41) ou si la Zone 2 amplifiée est utilisée ( 56), il est impossible de sélectionner ce paramètre.
• Lorsqu'un mode d'écoute ne correspondant pas au réglage des enceintes avant hautes, avant larges ou surround est utilisé, ce paramètre ne peut pas être sélectionné.

Utilisation du menu d'accueil

Le menu d'accueil vous permet d'accéder rapidement au menu que vous utilisez fréquemment sans avoir à passer par le long menu standard. Ce menu vous permet de modifier des paramètres et d'afficher les informations en cours.

1 Appuyez sur receiver, puis sur home.

Les informations suivantes sont incrustées sur l'écran du téléviseur.

BD/DVD
Audio	Bass
Video	Treble
Info	Subwoofer Level
Input Sel	Center Level
Listening Mode	Dynamic EQ
	Dynamic Volume

2 Utilisez / / pour procéder à la sélection appropriée.

Audio*1

Vous pouvez modifier les paramètres suivants :

Bass , Treble , Subwoofer Level Center Level Dynamic EQ « Dynamic Volume », « Late Night », « Music »

Optimizer, Re-EQ, Re-EQ(THX) et

Audio Selector

Consultez aussi :

Audyssey → 45 - « Utilisation des réglages audio » → 52

Video*2

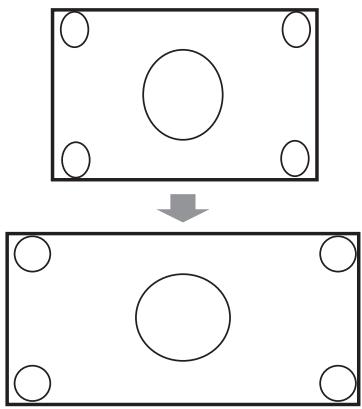

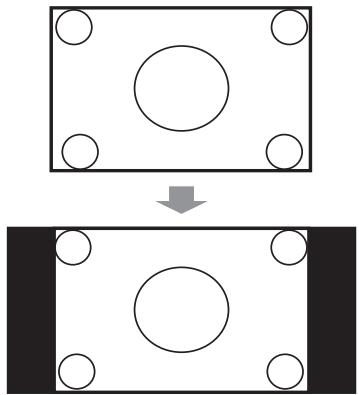

Vous pouvez modifier les paramètres suivants : « Wide Mode » et « Picture Mode ». VIDEO

de la télécommande se comporte comme un raccourci pour ce menu.

Consultez aussi :

• « Picture Adjust » (→ 48)

Info*3*4

Vous pouvez consulter les informations des éléments suivants : « Audio », « Video » et « Tuner »

Input*4*5

Vous pouvez sélectionner la source d’entrée tout en consultant les informations de la manière suivante : le nom des sélecteurs d’entrée, des affectations d’entrée, des informations radio et le paramètre de la fonction ARC.

Appuyez sur ENTER pour afficher la source d'entrée actuelle, puis sur / pour sélectionner la source d'entrée de votre choix. Appuyez de nouveau sur ENTER permet de commuter la source d'entrée sélectionnée.

Listening Mode

Vous pouvez sélectionner les modes d'écoute qui sont regroupés dans les catégories suivantes :

MOVIE/TV, MUSIC, GAME et THX.

Utilisez / pour sélectionner la catégorie et

/ pour sélectionner le mode d'écoute.

Appuyez sur ENTER pour commuter sur le mode d'écoute sélectionné.

Remarque

1 En cas de sélection du mode d'écoute Pure Audio (modèles pour l'Europe) ou Direct, « Dynamic EQ » et « Dynamic Volume » ne peuvent pas être sélectionnés. 2 Uniquement après avoir sélectionné « Custom » dans « Picture Mode » ( 48 ), le fait d'appuyer sur ENTER vous permet d'ajuster les éléments suivants en utilisant le menu principal : « Brightness », « Contrast », « Hue » et « Saturation ». Appuyez sur RETURN pour revenir au menu principal. 3 En fonction de la source d'entrée et du mode d'écoute, tous les canaux représentés ici n'émettent pas tous du son. 4 Lorsque vous avez saisi un nom personnelisé dans « Name Edit » ( 47), la source d'entrée s'affiche avec ce nom. Mais même si tel n'est pas le cas, le nom de l'appareil peut s'afficher si l'Ampli-tuner AV le recoit via une connexion HDMI ( 17). *5 Pour le sélecteur d'entrée PORT, le nom de la station d'accueil optionnel à port universel s'affiche.

Modification de l'affichage de l'entrée

Lorsque vous branchez un élément Onkyo compatible RI, vous devez configurer l'affichage d'entrée afin que RI fonctionne correctement.

Ce réglage ne peut être modifié que depuis le panneau avant.

1 Appuyez sur TV/CD, GAME ou VCR/DVR sur le panneau avant afin que « TV/CD », « GAME » ou « VCR/DVR » s'affiche à l'écran.

TUCD

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

UCR+DUR

2 Maintenez enfoncé le bouton TV/CD, GAME ou VCR/DVR (environ 3 secondes) pour modifier l'affichage d'entrée.

Répétez cette opération pour sélectionner « MD », « CDR», « DOCK » ou « TAPE »

Pour le sélection d'entrée TV/CD, l'affichage d'entrée change selon la série suivante :

TV/CD → MD → CDR TAPE ← DOCK

Pour le sélecteur d'entrée GAME, le réglage change dans l'ordre suivant:

GAME ↔ DOCK

Pour le sélecteur d'entrée VCR/DVR, le réglage change dans l'ordre suivant:

VCR/DVR DOCK

Remarque

• DOCK peut être sélectionné pour le sélecteur d'entrée TV/CD, GAME ou VCR/DVR, mais pas en même temps.
• Saisissez le code de télécommande approprié avant d'utiliser la télécommande pour la première fois (→ 62).

Utilisation d'un casque

Branchez un casque stéréo doté d'une fiche standard (6,3 mm) sur la prise PHONES.

Remarque

• Baissez toujours le volume sonore avant de brancher votre casque.
• Les enceintes sont déactivées lorsque la fiche du casque est insérée dans la prise PHONES. (À noter que les enceintes de la Zone 2 ne sont pas déactivées.)
• Lorsque vous branchez un casque, le mode d'écoute passe automatiquement sur Stereo, à moins qu'il ne soit déjà réglé sur Stereo, Mono, Direct ou Pure Audio (modèles pour l'Europe).
• Seuls les modes d'écoute Stereo, Direct, Pure Audio (modèles pour l'Europe) et Mono peuvent être utilisés avec un casque.

Correction de pièce et configuration des enceintes audyssey 2EQ®

À l'aide du micro calibré fourni, Audyssey 2EQ détermine automatiquement le nombre d'enceintes raccordées, leur taille (en vue de la gestion des basses), les fréquences de crossover optimales vers le subwoofer (le cas échéant) et les distances par rapport à la position d'écoute principale.

Audyssey 2EQ élimine ensuite la distorsion causée par l'acoustique de la pièce en détectant les problèmes d'acoustique de la pièce au niveau de la zone d'écoute tant en termes de fréquence que de durée. Ceci permet d'obtenir ainsi un son clair et bien équilibré. L'utilisation de Audyssey 2EQ vous permet également d'utiliser

Audyssey Dynamic EQ™, qui maintient un bon équilibre entre les octaves à n'importe quel volume sonore ( 45 ). Raccordez et mettez toutes vos enceintes en place avant d'utiliser cette fonction.

Si « Dynamic EQ » est réglé sur « On » ( 45 ), le paramètre « Equalizer » est réglé sur « Audyssey » ( 42 ).

D'un autre côté, s'il est réglé sur « Off », le paramètre « Dynamic Volume » est réglé sur « Off » ( 46).

Il faut environ 15 minutes pour effectuer la correction de pièce et la configuration des enceintes Audyssey 2EQ pour les trois positions.

Le temps de mesure total varie en fonction du nombre d'enceintes.

Pour créer un environnement sonore digne d'une salle de cinéma, Audyssey 2EQ effectue des mesures à un maximum de trois positions dans la zone d'écoute. À l'aide d'un trépied, positionnez le micro à la hauteur des oreilles d'un auditeur assis, la pointe du micro orientée vers le plateau. Ne tenez pas le micro dans votre main pendant les mesures, car cela risquerait de fausser les résultats.

Également appelée Position d'écoute principale, cette position désigne la position centrale où l'auditeur s'assoit lorsqu'il se trouve dans la zone d'écoute. 2EQ utilise les mesures prises à cette position pour calculer la distance, le niveau sonore, la polarité et la valeur de crossover optimale du micro pour le subwoofer.

② Deuxième position de mesure

Le côté droit de la zone d'écoute.

③ Troisième position de mesure

Le côté gauche de la zone d'écoute.

La distance entre les positions ① à ② et ① et ③ doit être d'au moins 1 mètre.

Zone d'écoute

Position d'écoute

Remarque

• Veillez à ce que la pièce soit la plus silencieuse possible. Les bruits de fond et les interférences radio (RFI) peuvent perturber les mesures de la pièce. Fermez les fenêtres, éteignez les téléviseurs, radios, climatiseurs, éclairages fluorescents, appareils électroménagers, variateurs de lumière et autres appareils. Éteignez votre téléphone portable (même si vous ne l'utilisez pas) ou placez-le à distance des autres appareils audioélectroniques.
• Le microphone capte des tonalités d'essai émises par chaque enceinte pendant que Audyssey 2EQ exécute les fonctions de correction de la pièce et de configuration automatique des enceintes.
• Les fonctions correction de pièce et configuration des enceintes Audyssey 2EQ ne peuvent être utilisées si un casque est branché.

1 Allumez l'ampli-tuner AV et le téléviseur qui y est raccordé.

Sur le téléviseur, sélectionnez l'entrée à laquelle l'Ampli-tuner AV est raccordé.

2 Régler le micro de configuration des enceintes sur la position d'écoute principale 1 et brancher-le sur la prise SETUP MIC.

Le menu de configuration des enceintes apparait.

Remarque

• Les menus de configuration OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si vous téléviseur est branché sur la sortie MONITOR OUT V ou COMPONENT VIDEO OUT, utilisez l'affiche de l'Ampli-tuner AV lorsque vous modifiez les paramètres.

3 Lorsque vous avez terminé les réglages, appuyez sur ENTER.

Si vos enceintes avant sont à bi-amplification, vous nevez sélectionner « Bi-Amp » dans le réglage « Speakers Type » ( 41). Pour toute information complémentaire sur l'installation, consultez « Bi-amplification des enceintes avant » ( 15).

4 Appuyez sur ENTER.

La correction de pièce et configuration des enceintes Audyssey 2EQ démarre.

Des tonalités d'essai sont émises par chaque enceinte pendant que Audyssey 2EQ corrige la pièce et configure les enceintes. Cette procédure peut prendre quelques minutes. Ne parlez pas pendant les mesures et ne vous tenez pas entre les enceintes et le micro.

Ne débranchez pas le micro de configuration des enceintes pendant les procédures de correction de pièce et de configuration des enceintes

Audyssey 2EQ, sauf si vous souhaitez annuler ces dernières.

5 Placez le micro de configuration à la position suivante, puis appuyez sur ENTER.

Audyssey 2EQ effectue quelques mesures supplémentaires. Cette opération peut nécessiter quelques minutes.

Utilisez / pour sélectionner une option, puis appuyez sur ENTER.

Les options sont :

Save:

Permet d'enregistrer les réglages calculés et de quitter la configuration automatique des enceintes et la correction de pièce Audyssey 2EQ®.

Cancel:

Annuler la correction de pièce et configuration des enceintes Audyssey 2EQ.

Remarque

• Vous pouvez consulter les réglages calculés pour la configuration des enceintes, ainsi que les distances et les niveaux sonores des enceintes en utilisant.

Remarque

• Une fois les procédures de correction de pièce et de configuration des enceintes Audyssey 2EQ terminées, « Equalizer » est configuré sur « Audyssey » ( 42). Le témoin Audyssey s'allume ( 9).
• Vous pouvez annuler la correction de pièce et la configuration des enceintes Audyssey 2EQ à tout moment en débranchant le micro de configuration.
• Ne branchez ou ne débranchez aucune enceinte pendant la procédure de correction de pièce ou de configuration des enceintes Audyssey 2EQ.
• Si l'Ampli-tuner AV est en mode sourdine, le mode sourdine sera automatiquement désactivé lors du démarrage des fonctions de correction de pièce et de configuration des enceintes Audyssey 2EQ.
• Si vous modifiez la pièce après la correction de pièce ou de configuration des enceintes Audyssey 2EQ, vous devrez recommencer la correction de pièce ou de configuration des enceintes Audyssey 2EQ, les caractéristiques de la pièce ayant changé.

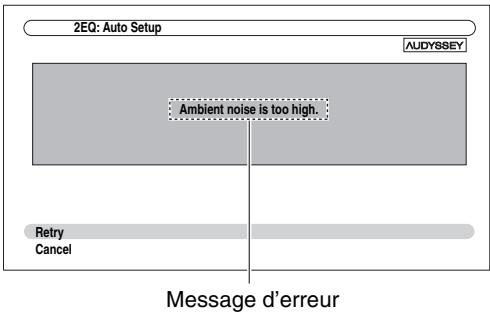

Messages d'erreur

Pendant les procédures de correction de pièce et de configuration des enceintes Audyssey 2EQ, l’un des messages d’erreur suivants peut apparaître :

Les options sont :

Retry:

Réessayez.

Cancel:

Annuler la correction de pièce et configuration des enceintes Audyssey 2EQ.

Le bruit de fond est trop important. Éliminez la source du bruit et réessayez.

• Erreur de correspondance des enceintes!

Le nombre d'enceintes détectées est différent de celui de la première mesure. Vérifiez le branchement des enceintes.

• Writing Error!

Le message suivant apparaît en cas d'échec de l'enregistrement. Essayez à nouveau d'enregistrer. Si ce message apparaît après 2 ou 3 tentatives, contactez votre revendeur Onkyo.

• Speaker Detect Error

Ce message apparaît si l'une des enceintes n'est pas détectée. « No » signifie qu'aucune enceinte n'a été détectée.

Conseil

• Consultez « Configuration des enceintes » pour les réglages appropriés ( 13).

Modification manuelle des réglages des enceintes

Vous pouvez modifier manuellement les réglages effectués lors des procédures de correction de pièce et de configuration des enceintes Audyssey 2EQ.

Consultez aussi:

• « Speaker Configuration » (→ 41)
• « Speaker Distance » (→ 42)
• « Level Calibration » (→ 42)
• « Equalizer Settings » ( 42)

Remarque

• Remarque: THX recommande que les enceintes principales THX soient réglées sur « 80 Hz (THX) ». Si vous configurez vos enceintes à l'aide de la correction de pièce et configuration des enceintes Audyssey 2EQ, assurez-vous manuellement que les enceintes THX si réalisent sont réglées sur un crossover de 80 Hz (THX) ( 40).
• Parfois, en raison de la complexité électrique des subwoofer et de l'interaction avec la pièce, THX commande de régler manuellement le niveau et la distance du subwoofer.
• Parfois, en raison de l'interaction avec la pièce, vous pouvez observer des résultats inégaux lors du réglage du niveau et/ou de la distance des enceintes principales. Si ceci se produit, THX conseille de les régler manuellement.

Utilisation d'un subwoofer (caisson de basses)

Si vous utilisez un subwoofer et qu'il restitue un son à très basse fréquence à un faible niveau sonore, il se peut qu'il ne soit pas détecté par les fonctions Correction de pièce et Configuration des enceintes de Audyssey 2EQ.

Si le « Subwoofer » apparait sur l'écran « Review Speaker Configuration » comme « No », augmentez le volume du subwoofer à la moitié, réglez-le sur la fréquence de crossover la plus élevée et essayez de recommencer la correction de pièce et configuration des enceintes Audyssey 2EQ. Si le volume est réglé trop fort et que le son est distordu, des problèmes de détection risquent de se produire : utilisez un volume sonore approprié. Si le subwoofer est doté d'un filtre passe-bas, réglez-le sur Off ou sur Direct. Consultez le manuel d'instructions de votre subwoofer pour toute information complémentaire.

Cette section décrit la procédure à l'aide des boutons du panneau avant, sauf mention contraire.

Utilisation du tuner

Grâce au tuner intégré, vous pouvez écouter des stations de radio AM et FM. Vous pouvez mémoriser vos stations préférées parmi les stations préréglées afin de pouvoir y accéder plus rapidement.

Ce modèle change la fréquence FM/AM par pas de 200/10kHz (ou 50/9kHz).

Écoute de la radio

Appuyez sur TUNER pour sélectionner « AM » ou « FM »

Dans cet exemple, nous avons sélectionné FM. Chaque fois que vous appuyez sur TUNER, la source d'entrée passe de AM à FM et inversement.

(L'affichage peut être différent d'un pays à l'autre.)

Mode de recherche automatique

1 Appuyez sur TUNING MODE de manière que le témoin AUTO s'allume sur l'écran. 2 Appuyez sur TUNING ▲/▼. La recherche s'arrête lorsque le tuner détecte une station de radio.

Lorsque le tuner a détecté une station, le témoin TUNED s'allume. Lorsque le tuner a détecté une station FM stéréo, le témoin FM STEREO s'allume à l'écran, comme indiqué.

Mode de recherche manuelle

1. Appuyez sur TUNING MODE de manière que le témoin AUTO s’éteigne sur l’écran. 2. Appuyez et maintenez enfoncé TUNING △ / ▽. La fréquence cesse de changer lorsque vous relâchez le bouton. Pressez plusieurs fois les boutons pour modifier la fréquence pas à pas.

En mode recherche manuelle, les stations FM sont diffusées en mono.

Recherche de stations FM stéréo à faible signal

Si le signal émis par une station FM stéreo est faible, il peut parfois être impossible d'obtenir une bonne réception. Dans ce cas, passez en mode recherche manuelle et écoutez la station en question en mode mono.

Recherche de stations par fréquence

Vous pouvez rechercher une station AM ou FM directement en saisissant la fréquence correspondante.

1 Appuyez à plusieurs reprises sur TUNER de la télécommande pour sélectionner « AM » ou « FM », suivi de D. TUN.

(L'affichage peut être différent d'un pays à l'autre.)

2 Vous avez 8 secondes pour saisir la fréquence de la station de radio à l'aide des boutons numérotés. Par exemple, pour atteindre la fréquence 87,50 (FM), appuyez successivement sur les boutons 8, 7, 5 et 0. Si vous avez saisi un mauvais numéro, vous pouvez réessayer après 8 secondes.

Préréglage de stations de radio fm/am

Vous pouvez mémoriser jusqu'à 40 de vos stations de radio FM/AM préférées sous forme de stations préréglées.

1 Recherche la station de radio FM/AM que vous souhaitez mémoriser parmi les stations préréglées.

Consultez la section précédente.

2 Appuyez sur MEMORY.

Le numéro de station préréglée clignote.

Pendant que le numéro de station pré réglée clignote (environ 8 secondes), sélectionnez un numéro de station pré réglée de 1 à 40 à l'aide de PRESET. Appuyez à nouveau sur MEMORY pour mémoriser la station ou le canal.

La station ou le canal est mémorisé et le numéro de station pré-réglée cesse de clignoter.

Répétez cette procédure pour chacune de vos stations de radio FM/AM préférées.

Remarque

• Vous pouvez donner un nom à vos stations prérégliées afin de les identifier plus facilement ( 47). Ce nom s'affiche à la place de la bande et de la fréquence.

Sélection de stations préréglées

Pour sélectionner une station préréglée, utilisez PRESET sur l'Ampli-tuner AV ou CH + / - de la télécommande.

Conseil

• Vous pouvez également utiliser les boutons numérotés de la télécommande pour sélectionner directement une station prérogée.

Suppression d'une station prérogée

1 Sélectionnez la station préréglée que vous souhaitez supprimer.

Consultez la section précédente.

2 Tout en maintenant MEMORY enfoncé, appuyez sur TUNING MODE.

La station préprogrammée est supprimée et son numéro disparaît de l'afficheur.

Utilisation du RDS (sauf les modèles pour l'amérique du nord)

La fonction RDS ne fonctionne que dans les régions diffusant des émissions RDS.

Lorsque le tuner a détecté une station RDS, le témoin RDS s'allume.

Que signifie RDS ?

RDS signifie Radio Data System ; il s'agit d'une méthode de transmission des données contenues dans les signaux radio FM. Elle a été développée par l'Union européenne de radiotélévision (UER) et est disponible dans la plupart des pays européens. De nos jours, la plupart des stations FM l'utilisent. Outre le fait d'afficher des informations textuelles, la fonction RDS peut également vous aider à rechercher des stations de radio par type (actualités, sports, rock, etc.).

L'ampli-tuner AV prend en charge quatre types d'informations RDS:

PS (Program Service)

Ce service permet d'afficher le nom de la station lorsqu'une station RDS diffusant des informations PS est syntonisée. Appuyez sur DISPLAY pour afficher la fréquence pendant 3 secondes.

RT (Radio Text)

Ce service permet au tuner d'afficher du texte à l'écran lorsqu'il détecte une station RDS diffusant des informations textuelles, comme indiqué dans la section suivante.

PTY (Programme Type)

Vous permet de rechercher des stations de radio RDS par type ( 30)

Vous permet de rechercher des stations de radio RDS diffusant des informations sur la circulation routière ( 30).

Remarque

• Dans certains cas, les caractères affichés sur l'Ampli-tuner AV peuvent ne pas être identiques à ceux diffusés par la station de radio. De même, des caractères inattendus peuvent apparaître sur l'afficheur lorsque les caractères reçus ne sont pas pris en charge. Il ne s'agit pas d'un problème de fonctionnement.
• Si le signal émis par une station de radio RDS est faible, les données RDS peuvent s'afficher par intermittence, voir ne pas s'afficher du tout.

Ce service permet d'afficher le texte des informations textuelles lorsqu'une station RDS diffusant des informations textuelles est sélectionnée.

Affichage d'informations textuelles (RT)

Appuyez une fois sur RT/PTY/TP.

Les informations textuelles défilent sur l'afficheur.

Remarque

• Le message « Waiting » peut apparaître pendant que l'Amplituner AV attend les informations textuelles.
• Si le message « No Text Data » apparaît sur l'afficheur, aucune information textuelle n'est disponible.

Vous pouvez rechercher des stations de radio par type.

1 Appuyez deux fois sur rt/pty/tp.

Le type de programme en cours de diffusion apparait sur l'afficheur.

2 Utilisez PRESET pour sélectionner le type de programmes que vous recherchez.

Consultez le tableau indiqué plus loin dans ce chapitre.

3 Appuyez sur ENTER pour commencer la recherche.

L'Ampli-tuner AV recherche jusqu'à ce qu'il trouve une station correspondant au type que vous avez indiqué. Puis il s'arrête brièvement avant de continuer la recherche.

4 Appuyez sur ENTER lorsqu'une station que vous souhaitez écouter a été détectée.

Si aucune station n'a été trouvée, le message « Not Found » apparait.

Écoute d'informations sur la circulation routière (TP)

Vous pouvez rechercher des stations diffusant des informations sur la circulation routière.

1 Appuyez trois fois sur rt/pty/tp.

Si la station de radio sélectionnée diffuse des informations sur la circulation, « [TP] » apparaît sur l'afficheur et vous pourrez entendre les informations en question lorsqu'elles seront diffusées. Si « TP » apparaît sans crochets, cela signifie que la station en question ne diffuse pas d'informations sur la circulation routière.

2 Appuyez sur ENTER pour rechercher une station diffusant des informations sur la circulation routière.

L'Ampli-tuner cherche jusqu'à ce qu'il trouve une station diffusant des informations sur la circulation routière.

Si aucune station n'a été trouvée, le message « Not Found » apparaît.

Type	Affichage
None	None
Bulletin s'information	News
Questions d'actualité	Affairs
Informations	Info
Sport	Sport
Éducation	Educate
Drama	Drama
Culture	Culture
Sciences et technologie	Science
Varied	Varied
Musique pop	Pop M
Musique rock	Rock M
Musique grand public	Easy M
Musique classique légère	Light M
Musique classique sérieuse	Classics
Autres musiques	Other M
Weather	Weather
Finance	Finance
Programmes pour enfants	Children
Affaires sociales	Social
Religion	Religion
Libre ANTenne	Phone In
Travel	Travel
Leisure	Leisure
Musique jazz	Jazz
Musique country	Country
Variétés nationales	Nation M
Anciens tubes	Oldies
Musique folk	Folk M
Documentaire	Document
Test d'alarme	TEST
Alarme	Alarm!

Cette section explique comment enregistrer la source d'entrée sélectionnée sur un appareil doté d'une fonction d'enregistrement et comment enregistrer des programmes audio et vidéo provenant de différentes sources.

Remarque

• L'Ampli-tuner AV doit être sous tension pour pouvoir effectuer l'enregistrement. Aucun enregistrement n'est possible s'il est en mode veille.
• Si vous souhaitez enregistrer directement de votre téléviseur ou de votre magnétoscope sur le magnétoscope dédié à l'enregistrement sans passer par l'Ampli-tuner AV, branchez les sorties audio et vidéo du téléviseur/magnétoscope directement sur les entrées audio et vidéo du magnétoscope dédié à l'enregistrement. Consultez les manuels d'utilisation de votre téléviseur et de vos magnétoscopes pour toute information complémentaire.
• Les signaux vidéo raccordés aux entrées vidéo composite ne peuvent être enregistrés que via des entrées vidéo composite. Si votre téléviseur/magnétoscope est raccordé à une entrée vidéo composite, le magnétoscope dédié à l'enregistrement doit impérativement être raccordé à une sortie vidéo composite.
• Les modes d'écoute Surround et DSP ne peuvent être enregistrés.
• Les disques Blu-ray/DVD protégés contre la copie ne peuvent être enregistrés.
• Les sources raccordées à une entrée numérique ne peuvent être enregistrées. Seules les entrées analogiques peuvent être enregistrées.
• Les signaux DTS seront enregistrés sous forme de parasites. Par conséquent, n'essayez jamais d'effectuer un enregistrement analogique de CD ou de LD enregistrés au format DTS.
• Lorsque le mode d'écoute est réglé sur Pure Audio, aucune image n'est restituée car le circuit vidéo n'est pas sous tension. Sélectionnez un autre mode d'écoute si vous souhaitez effectuer un enregistrement. (Modèles européens)

Enregistrement AV

Les sources audio peuvent être enregistrées sur un enregistreur audio (platine à cassette, CD-R, MD) raccordé aux prises VCR/DVR OUT. Les sources vidéo peuvent être enregistrées sur un enregistreur vidéo (magnétoscope, graveur DVD, par exemple) raccordé à la prise VCR/DVR OUT.

Utilisez les boutons du sélection d’entrée pour sélectionner la source que vous souhaitez enregistrer. Vous pouvez regarder la source pendant l’enregistrement. La commande MASTER VOLUME de l’Ampli-tuner AV n’a peu effet sur l’enregistrement.

Commencez l'enregistrement sur votre enregistrateur.

Lancez la lecture sur votre appareil source. Si vous modifiez la source d'entrée pendant l'enregistrement, la nouvelle source d'entrée sera enregistrée.

Enregistrement de sources AV différentes

Vous pouvez enregistrer des données audio et vidéo provenant de sources complètement différentes, ce qui vous permet d'ajouter une piste audio à vos enregistrements vidéo. Cette fonction repose sur le fait que lorsqu'une source d'entrée purement audio (TV/CD) est sélectionnée, la source d'entrée vidéo n'est pas modifiée.

Dans l'exemple suivant, les signaux audio provenant du lecteur CD raccordé à la prise TV/CD IN et les signaux vidéo provenant du caméscope raccordé à la prise AUX INPUT VIDEO sont enregistrés par le magnétoscope raccordé aux prises VCR/DVR OUT.

Signal vidéo : Signal audio

Préparez le caméscope et le lecteur CD pour la lecture.

Préparez le magnétoscope pour l'enregistrement.

Appuyez sur le sélecteur d'entrée AUX.

Appuyez sur le sélecteur d'entrée TV/CD.

Cela permet de sélectionner le lecteur CD comme source audio et de laisser le caméscope comme source vidéo.

Lancez l'enregistrement sur le magnétoscope et lancez la lecture sur le caméoscope et sur le lecteur CD.

Les signaux vidéo du caméoscope et les signaux audio du lecteur CD sont enregistrés par le magnétoscope.

Sélection des modes d'écoute

Consultez « À propos des modes d'écoute » pour toute information complémentaire sur les modes d'écoute (→ 33).

Bouton MOVIE/tv

Ce bouton permet de sélectionner les modes d'écoute destinés aux films et à la télévision.

Bouton MUSIC

Ce bouton permet de sélectionner les modes d'écoute destinés à la musique.

Bouton GAME

Ce bouton permet de sélectionner les modes d'écoute destinés aux jeux vidéo.

Bouton THX

Ce bouton permet de sélectionner les modes d'écoute THX.

(Modèles pour l'Amérique du Nord) MOVIE/TV, MUSIC, GAME

(Modèles pour l'Europe) PURE AUDIO MOVIE/TV, MUSIC, GAME

Bouton et voyant PURE AUDIO

Ce bouton permet de sélectionner le mode d'écoute Pure Audio.

Quand ce mode est sélectionné, l'écran de l'Ampli-tuner AV et le circuit vidéo sont désactivés. Le voyant s'allume lorsque ce mode est sélectionné. Une nouvelle pression sur ce bouton permet de revenir au mode d'écoute précédent.

• Les modes d'écoute Dolby Digital et DTS ne peuvent être sélectionnés que si votre lecteur Blu-ray/DVD est raccordé à l'Ampli-tuner AV via une connexion audio numérique (coaxiale, optique ou HDMI).
• Les modes d'écoute que vous pouvez sélectionner dépendent du format du signal d'entrée. Pour vérifier le format, consultez « Affichage des informations relatives à la source » ( 23 ).
• Lorsqu'un casque est branché, vous pouvez sélectionner les modes d'écoute suivants : Pure Audio (modèle pour l'Europe), Mono, Direct et Stereo.
• Les modes d'écoute ne peuvent pas être utilisés si vous effectuez une écoute par le biais des enceintes TV à partir des appareils connectés à Ampli-tuner AV (« TV Sp On » s'affiche sur le panneau avant).

Les modes d'écoute de l'Ampli-tuner AV peuvent transformer la pièce où est installé votre système en une véritable salle de cinéma ou de concert et restituer un son haute fidélité et surround impressionnant.

Notes explicatives

① Enceintes avant ② Enceinte centrale ③ Enceintes surround ④ Enceintes surround arrière ⑤ Enceintes hautes avant ⑥ Enceintes avant larges ⑦ Subwoofers (caissons de basses)

Source d'entrée

Les formats audio suivants sont pris en charge par le mode d'écoute.

MONO	Il s'agit d'un son mono (monophonique).
STEREO	Il s'agit d'un son stéreo (stéréophonique). Deux canaux de signaux indépendants sont reproduits via deux enceintes.
5.1ch	Il s'agit d'un son surround 5.1 canaux. Ce système surround dispose de 5 canaux sonores principaux et d'un sixième canal subwoofer (appelé canal point un).
7.1ch	Il s'agit d'un son surround 7.1 canaux. Il s'agit d'une amélioration supplémentaire du son 5.1 canaux grâce à deux enceintes supplémentaires qui offrent une meilleure enveloppe sonore et un positionnement plus précis des sons.
DTS-ES	Il s'agit d'un son surround DTS-ES. Ce système surround peut Produir un sixième canal discret ou à encodage matriciel à partir d'un support existant encodé en DTS 5.1.
DDEX	Il s'agit d'un son surround Dolby Digital EX. Il offre un canal surround arrêté central à partir de sources 5.1 canaux.

Disposition des enceintes

L'illustration indique les enceintes activées pour chaque canal. Consultez « Speaker Configuration » pour l'installation des enceintes ( 41).

2.1	3.1	5.1	7.1
			Appuyez sur RECEIVER, puis SP LAYOUT à plusieurs reprises pour sélectionner les enceintes que vous sou-haitez utiliser ; enceintes hautes avant, enceintes avant larges ou enceintes surround arrêté.
Mode d'écoute	Description	Source d'entrée	Disposition des enceintes
Pure Audio*1	Dans ce mode, l'afficheur et le circuit video sont éteints, ce qui limite au maximum les sources de parasites et permet d'obtenir une restitution audio haute fidèle irréprochable. (Le circuit video étant éteint, seuls les signaux video provenant de l'entrée HDMI IN peuvent être produits depuis HDMI OUT.)	MONO STEREO 5:1ch 7:1ch DTSE-ES DEX	2.1 [3.1] [5.1] 7.1*2
Pure Audio	Dans ce mode, les signaux audio de la source d'entrée sont émis directement, sansTraitement surround. Les réglages « Sp Config » (préstance d'enceintes), « Sp Distance » et « A/V Sync » sont activés, mais l'essential du Traitement défini via HOME est désactivé. Consultez « Configuration avancée » pour toute information complémentaire (→ 38).
Direct	Le son est émis par les enceintes avant gauche et droite et par le subwoofer (caisson de basses).	MONO STEREO 5:1ch 7:1ch DTSE-ES DEX	2.1 [3.1] [5.1] 7.1
Direct	Le son est à utiliser lorsque vous regardez un vieux film enregistré en mono ou si vous regardeze ce film avec une bande-son en langue étrangère enregistrée en mono. Il peut également être utilisé avec des DVD ou d'autres sources contenant des données audio multiplexées (DVD de karaoke, par exemple).
Stereo	Le son est émis par les enceintes avant gauche et droite et par le subwoofer (caisson de basses).	MONO STEREO 5:1ch 7:1ch DTSE-ES DEX	2.1 [3.1] [5.1] 7.1
Stereo	Le son est à utiliser lorsque vous regardez un vieux film enregistré en mono ou si vous regardeze ce film avec une bande-son en langue étrangère enregistrée en mono. Il peut également être utilisé avec des DVD ou d'autres sources contenant des données audio multiplexées (DVD de karaoke, par exemple).
Mono	Le mode est à utiliser lorsque vous regardez un vieux film enregistré en mono ou si vous regardeze ce film avec une bande-son en langue étrangère enregistrée en mono. Il peut également être utilisé avec des DVD ou d'autres sources contenant des données audio multiplexées (DVD de karaoke, par exemple).
Mono	Le mode est à utiliser lorsque vous regardez un vieux film enregistré en mono or ou si vous regardeze ce film avec une bande-son en langue étrangère enregistrée en mono. Il peut également être utilisé avec des DVD ou d'autres sources contenant des données audio multiplexées (DVD de karaoke, par exemple).
Multichannel	Le mode doit être utilisé avec les sources multicanaux PCM.	5:1ch	3.1 [5.1] [7.1]
Multichannel	Le mode doit être utilisé avec les sources multicanaux PCM.	5:1ch	3.1 [5.1] [7.1]
Dolby Pro Logic IIx*3 Dolby Pro Logic II	Le mode Dolby Pro Logic IIx permet à n'importe qu'elle source à 2 canaux d'être lue avec un son 7.1. Il offre un son surround très naturel et pur qui enveloppe littéralement l'audibleur. Tout comme la musique et les films, les yeux videoo permettant également de bénéficier d'effets spatiaux étonnants et d'une image vivante. Si vous n'utilise pas d'enceintes surround arrêtre, utilisez le mode Dolby Pro Logic II au lieu du mode Dolby Pro Logic IIx. • Dolby PLIIx Movie Utilisez ce mode avec n'importe que le film enregistré en stéroyo ou en Dolby Surround (Pro Logic) (TV, DVD, VHS). • Dolby PLIIx Music Utilisez ce mode avec n'importe que chaque source musicale enregistrée en stéroyo ou en Dolby Surround (Pro Logic) (CD, radio, cassette, TV, VHS, DVD). • Dolby PLIIx Game Utilisez ce mode avec les yeux videoo, et notamment ceux qui comportent le logo Dolby Pro Logic II.	STEREO	3.1 [5.1] [7.1]
	• Dolby PLIIx Movie et Dolby PLIIx Music Ces modes utilisent le mode Dolby Pro Logic IIx pour éndre des sources 5.1 canaux pour une lecture en 7.1 canaux.
Dolby Pro Logic IIz Height	Le mode Dolby Pro Logic IIz Height est conçu pour optimiser l'utilisation des programmes existants lorsque vous disposez de sorties d'enceintes à huit canaux. Le mode Dolby Pro Logic IIz Height peut être utilisé pour le mixage ascendant d'un grand nombre de sources (films et musique, notamment), mais il est particulièrement bien ajusté au mixage ascendant des yeux.	STEREO 5:1ch 7:1ch DTSE-EX	7.1*4
Dolby EX	Les modes permettent de diffuser des sources prévues pour une configura-tion 5.1 avec une configuration 6.1/7.1. Ils sont particulièrement bien adaptés aux bandes-son enregistrées en Dolby EX compte un canal surround arrêtre à encodage matriel. Le canal supplémentaire ajoute une dimension supplémentaire et produit un son enveloppant, parfait pour les effets de rota-tion et de survol.	5:1ch DTEX	7.1*5
Dolby Digital	Dans ce mode, les signaux audio de la source d'entrée sont émis directement, sansTraitement surround. « Sp Config » (préstance d'enceintes), « Crossover», « Sp Distance», « A/V Sync » et l'essentiel du Traitement défiin via HOME sont sactivés. Consultez « Configuration avancée » pour toute information complémentaire (→ 38).	5:1ch	3.1 [5.1] [7.1]
Dolby Digital Plus*6	• Dolby D+	5:1ch	3.1 [5.1] [7.1]
Dolby Digital Plus*6	• Dolby D+	5:1ch	3.1 [5.1] [7.1]
Dolby TrueHD	• Dolby D+	5:1ch	3.1 [5.1] [7.1]
DOLTRUHED	• Dolby D+	5:1ch	3.1 [5.1] [7.1]
DTS	• Dolby D+	5:1ch	3.1 [5.1] [7.1]
DTS	• Dolby D+	5:1ch	3.1 [5.1] [7.1]
DTS-HD High Resolution Audio	(Suite de la page précédente.)	5.1ch	3.1[5.1][7.1]
		7.1ch	3.1[5.1][7.1]*2
DTS-HD Master Audio		5.1ch	3.1[5.1][7.1]
		7.1ch	3.1[5.1][7.1]*2
DTS-HD MSTR
DTS Express		STEREO	3.1[5.1][7.1]
DTS Express		5.1ch
DSD*7		5.1ch	3.1[5.1][7.1]
DSD
DTS 96/24*8	Ce mode est destiné à être utilisé avec les sources DTS 96/24. C'est un format DTS haute résolution qui utilise une fréquence d'échantillonnage de 96 kHz et une résolution de 24 bits et offre une fidélité plus importante. À utiliser avec les DVD portant le logo DTS 96/24.	5.1ch	3.1[5.1][7.1]
DTS 96/24
DTS-ES Discrete*9	Ce mode est à utiliser avec les bandes-son enregistrées au format DTS-ES Discrete qui s'appuient sur une enceinte surround arrêté discrète pour reproduire un vérable son 6.1/7.1. Les sept canaux audio totally séparés offrent uneffective image spatiale et une localisation du son à 360°, ce qui est parfait pour lessons passant rapidement d'un canal surround à l'autre. À utiliser avec les DVD portant le logo DTS-ES, et notamment ceux dotés d'une bande-son enregistrée au format DTS-ES Discrete.	DTS-ES	7.1*5
ES Discrete
DTS-ES Matrix*9	Ce mode est à utiliser avec les bandes-son enregistrées au format DTS-ES Matrix qui s'appuient sur un canal arrêté à encodage matriel pour reproduire un son 6.1/7.1. À utiliser avec les DVD portant le logo DTS-ES, et notamment ceux dotés d'une bande-son enregistrée au format DTS-ES Matrix.	DTS-ES	7.1*5
ES Matrix
DTS Neo:6	Ce mode permet de dire n'ajorte qu'elle source à 2 canaux sur un système 7.1. Il utilise sept canaux pleine bande de décodage matriel pour dire les supports à encodage matriel, ce qui permet d'obtenir un son surround très naturel et pur qui enveloppe littéralement l'auditeur.	STEREO	3.1[5.1][7.1]*5
Neo:6Cinema	• Neo:6 Cinema
Neo:6 Music	Utilise ce mode avec n'ajorte quel film enregistré en sté reproduction (TV, DVD, VHS). • Neo:6 Music
	Utilise ce mode avec n'ajorte quel source musicale enregistrée en sté réo (CD, radio, cassette, TV, VHS, DVD).
	Ce mode utilise le format Neo:6 pour diffuser des sources prévues pour une configuration 5.1 avec une configuration 6.1/7.1.	5.1ch	7.1*5
Audyssey DSX*10	Audyssey DSXTM est un système extensible qui ajoute de nouvelles enceintes pour améliorer la sensation surround. En partant d'un système 5.1 canaux, Audyssey DSX ajoute d'abord des canaux larges pour un plus fort impact sur l'enveloppement. La recherche en terme d'audition humaine a provené que les informations provenant des canaux larges est bien plus critique dans la presentation d'une scène sonore réaliste que les canaux surround arrêté que l'on trouve dans les systèmes 7.1 classiques. Audyssey DSX create ensuite deux canaux en hauteur pour reproduire les signaux acoustiques et sensoriels importants de perception. Outre des nouveaux canaux larges et hauts, Audyssey DSX applique le traitement Surround Envelopment Processing pour renforcer le dégradé entre les canaux avant et surround.	5.1ch	7.1
Audyssey DSX*10	IL est possible d'utiliser la combinaison des modes Dolby Pro Logic II et Audyssey DSX*10.	STEREO	7.1
PLII Mov DSX	IL est possible d'utiliser la combinaison des modes Neo:6 Cinema/Music et Audyssey DSX*10.	STEREO	7.1
THX	Fondé par George Lucas, le système THX développé des standards rigoureux qui assurement que les films sont produits dans les cinémas et les home-ciné-mas exactement comme le réalisateur le souhaitait. Les modes THX optimis-SENT sans excès les caractéristiques de tonalité et spatiales de la bande son pour la reproduction dans un home-cinéma. Ils peuvent être utilisés avec les sources 2 canaux matriciels et multicanaux. La restitution de l'enceinte sur-round arrière dépend du support source et du mode d'écoute sélectionné.	5:1ch7:1chDTS-ES	5.1[7.1]
THX Cinema
THX Music
THX Games
THX S2 Cin	Le mode THX Cinema corrige les bandes son de cinema pour la lecture dans un home-cinéma. Dans ce mode, THX Loudness Plus est configuré pour des niveaux de cinema et Re-EQ, Timbre Matching, et Adaptive Decorrelation sont activés.
THX S2 Mus	• THX MusicLe mode THX Music est unconçu pour l'écoute de la musique, qui est en général enregistrée à des niveaux sensiblement supérieurs aux films. Dans ce mode, THX Loudness Plus est configuré pour la lecture de la musique et celui des films, mais dans un environnement plus petit. THX Loudness Plus est configuré pour les niveaux de son de yeux et Timbre Matching est activé.
THX S2 Gam
THX Sur REX
	Il est possible d'utiliser la combinaison des modes Dolby Pro Logic II/IIx*3 et THX Cinema/Music/Games.	STEREO5:1chDCLEX	5.1[7.1]
	Il est possible d'utiliser la combinaison des modes Dolby Pro Logic IIz Height*4 et THX Cinema/MusicGames.	STEREO5:1ch7:1chDTS-ESDCLEX	7.1]
	Il est possible d'utiliser la combinaison des modes DTS Neo:6 et THX Cinema/MusicGames.	STEREO5:1ch7:1chDCLEX	5.1[7.1]
	• THX Select2 CinemaCe mode étend les sources 5.1 canaux pour la lecture 7.1 canaux. Pour ce faire, il analyse la composition de la source surround et optimise lessons ambants et directionnels pour produit la sortie du canal surround arrêté. • THX Select2 MusicCe mode est unconçu pour être utilisé avec le musique. Il étend les sources 5.1 canaux pour la lecture 7.1 canaux. • THX Select2 GamesCe mode est unconçu pour être utilisé avec les yeux video. Il peut étendre les sources 5.1 canaux pour la lecture 6.1/7.1 canaux. • THX Surround EXCe mode étend les sources 5.1 canaux pour la lecture 6.1/7.1 canaux. Il est particulièrement adapté aux sources Dolby Digital EX. THX Surround EX, également connu sous le nom de Dolby Digital Surround EX, a été développé conjointement par Dolby Laboratories et THX Ltd.	5:1ch7:1ch	7.1]
Orchestra	Adapté à la musique classique et à l'opéra, ce mode met en avant les canaux surround affin d'élargir l'image stéreo et simule la réverbération naturelle d'une grande salle.	MONO STEREO 5.1ch	5.1|7.1*11
Orchestra
Unplugged	Parfait pour les instruments acoustiques, les paroles et le jazz, ce mode souligne l'image stéreo avant, ce qui donne l'impression d'être juste devant la scène.	DTS-ES DCEX
Unplugged
Studio-Mix	Adapté à la musique rock ou pop, ce mode d'écoute créé un champ sonore vivant doté d'une puissant image acoustique, comme si vous étiez dans une discothèque ou à un concert de rock.
Studio-Mix
S tudio-Mix
TV Logic	Ce mode ajoute une acoustique réalisiste aux émissions de télévision produites en studio, renforce les effets surround de l'intégrality du son et rend les voix plus claires.
TV Logic
Game-RPG	Utilisez ce mode lorsque vous jouez à des jours de role.
Game-RPG
Game-Action	Utilisez ce mode lorsque vous jouez à des jours d'action.
Game-Action
Game-Rock	Utilisez ce mode lorsque vous jouez à des jours de musique rock.
Game-Rock
Game-Sports	Utilisez ce mode lorsque vous jouez à des jours de sport.
Game-Sports
All Ch Stereo	Idéal pour la musique d'ambiance, ce mode emplit la totalité de la zone d'écoute d'un son stéreo provenant des enceintes avant, surround et surround arrêté.	MONO STEREO 5.1ch	3.1|5.1|7.1*11
All Ch St
Full Mono	Dans ce mode, toutes les enceintes produit le même son en mono : ainsi, le son que vous entendez est le mêmequel que soit l'endetroit de la pièce où vous vous trouvez.	7.1ch
Full Mono		DTS-ES DCEX
T-D (Theater-dimensional)	Avec ce mode, vous pouze bénéficier d'un son surround virtuel avec seulement deux ou trois enceintes. Ce mode contrôle la manière dont lessons atteignent les oreilles gauche et droite de l'auditeur. Il se peut que le résultat ne soit pas satisfaisant s'il y a trop de réverbération. Nous vous recomman-dons donc d'utiliser ce mode dans un environnement ne comportant que peu ou pas de réverbération naturelle.		2.1|3.1|5.1|7.1
T-D

Remarque

1 (modèles pour l'Amérique du Nord) Ce mode d'écoute n'est pas disponible. 2 Lorsque la source d'entrée reçoit des données encodées du canal avant haut ou du canal avant large, le son est émis par les enceintes correspondantes. 3 S'il n'y a pas d'enceinte surround arrière, ou si la zone 2 amplifiée est utilisée, Dolby Pro Logic II est utilisé. 4 Les enceintes surround arrière et avant larges ne sont pas prises en charge. 5 Les enceintes hautes avant et avant larges ne sont pas prises en charge. 6 Pour les disques Blu-ray, Dolby Digital est utilisé dans un système d'enceintes 3.1/5.1 canaux. 7 Ampli-tuner AV peut entrer un signal DSD depuis HDMI IN. Le réglage de la sortie au niveau du lecteur sur PCM peut donner un meilleur son selon les lecteurs. Dans ce cas, réglez la sortie sur PCM au niveau du lecteur. 8 Le mode DTS est utilisé en fonction de la source d'entrée. 9 Si aucune enceinte surround arrière n'est présente, le mode DTS est utilisé. ^10 • Le mode d'écoute peut être sélectionné uniquement si les conditions suivantes sont remplies : a. L'enceinte centrale est branchée. b. Les enceintes avant hautes ou avant larges sont branchées.

• Il est possible de commuter la sortie entre les enceintes avant hautes et les enceintes avant larges en appuyant sur SP LAYOUT [son le réglage de « Speaker Configuration » ( 41 )].

Il est possible de commuter la sortie entre les enceintes avant hautes, les enceintes avant larges et les enceintes surround arrière en appuyant sur SP LAYOUT [son le réglage de « Speaker Configuration » (→ 41)]. - Certains modes d'écoute ne peuvent être sélectionnés avec certains formats de source.

Menu de configuration OSD

Les menus de configuration OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché sur la video composite MONITOR OUT ou COMPONENT VIDEO OUT, utilisez l'affichage de l'Ampli-tuner AV lorsque vous modifiez les paramètres.

Ce manuel décrit la procédure à l'aide de la télécommande, sauf mention contraire.

Procédures courantes dans le menu de configuration

Les menus de configuration OSD apparaissent sur le téléviseur connecté et constituent un moyen pratique pour modifier les différents réglages de l'Ampli-tuner AV. Les réglages sont organisés en neuf catégories dans le menu principal.

Procédez aux réglages à l'aide de l'OSD.

1 Appuyez sur RECEIVER, puis SETUP.

Le menu suivant apparaît.

MENU

• Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur toute télévision.

2 Utilisez / pour sélectionner un menu, puis appuyez sur ENTER.

3 Utilisez / pour sélectionner la cible puis appuyez sur ENTER.

4 Utilisez / pour sélectionner une option et / pour modifier le réglage.

Appuyez sur SETUP pour fermer le menu.

Appuyez sur RETURN pour revenir au menu principal.

Remarque

• Cette procédure peut également être effectuée à l'aide des touches directionnelles SETUP et de ENTER de l'Ampli-tuner AV.
• Lors de la correction de pièce et configuration des enceintes Audyssey 2EQ®, les messages et autres qui sont affichés sur l'écran du téléviseur apparaissent sur l'afficheur.

① Sélection du menu ② Configuration d'une cible ③ Options de réglage (configuration de réglage par défaut soulignée)

Vous pouvez spécifier la résolution de sortie pour HDMI OUT et component VIDEO monitor OUT et

faire effectuer à l'Ampli-tuner AV la conversion ascendante de la résolution de l'image si nécessaire, afin de l'adapter à la résolution acceptée par votre téléviseur.

Résolution

Sélectionnez ce réglage pour transmettre la vidéo dans l'ampli-tuner AV à la même résolution et sans conversion.

Sélectionnez ce réglage pour que l'Ampli-tuner AV convertisse automatiquement les signaux vidéo dont la résolution n'est pas prise en charge par votre téléviseur.

Sélectionnez ce réglage pour une restitution et une conversion en 480p ou en 576p, si nécessaire.

Sélectionnez ce réglage pour une restitution et une conversion en 720p, si nécessaire.

Sélectionnez ce réglage pour une restitution et une conversion en 1080i, si nécessaire.

Sélectionnez ce réglage pour une restitution et une conversion en 1080p, si nécessaire.

Si vous branchez un appareil vidéo à une entrée HDMI, vous devez affecter cette entrée à un sélecteur d'entrée. Par exemple, si vous raccordez votre lecteur Blu-ray/DVD à l'entrée HDMI IN 2, vous devez affecter l'entrée « HDMI2 » au sélecteur d'entrée « BD/DVD »

Si vous avez raccordé votre téléviseur à l'Ampli-tuner AV à l'aide d'un câble HDMI, les sources vidéo composite et vidéo composante peuvent être converties* en HDMI.

Voyez « Formats de connexion vidéo » pour plus d’informations

informations sur l'acheminement du signal vidéo et la conversion ascendante ( 21)

Voici les affectations par défaut.

Sélecteur d'entrée	Affectation par défaut
BD/DVD	HDMI1
VCR/DVR	HDMI2
CBL/SAT	HDMI3
GAME	HDMI4
PC	HDMI5*1
AUX	FRONT (fixe)
TUNER	- - - - (fixe)
TV/CD	- - - -
PORT	- - - -

Sélectionnez une entrée HDMI correspondante à laquelle un appareil vidéo est raccordé.

Sélectionnez ceci pour restituer les sources vidéo composite et vidéo composante via la sortie HDMI OUT. Le signal vidéo de la sortie HDMI est configuré en « Component Video Input » ( 40).

*1 Si vous raccordez votre ordinateur à PC IN, vous devez attribuer « - - - - » au sélecteur d'entrée « PC ». - « AUX » sert uniquement à l'entrée depuis le panneau avant. - Aucune entrée HDMI ne peut être affectée à plus d'un sélecteur d'entrée. Quand les HDMI1 - HDMI5 ont déjà été affectées, vous devez d'abord régler les sélecteurs d'entrée non utilisés sur « - - - - - » sinon vous ne pourrez pas affecter HDMI1 - HDMI5 au sélecteur d'entrée.

Remarque

• Lorsqu'une entrée HDMI IN est affectée à un sélectionneur d'entrée en utilisant la procédure expliquée ici, l'entrée audio numérique de ce sélectionneur d'entrée est automatiquement réglée sur la même HDMI IN ( 40 Digital Audio Input).
• Le sélecteur TUNER ne peut être affecté et est réservé à l'option «···».
• Si vous branchez un appareil (par exemple une station d'accueil de la série UP-A1 pour iPod) à la prise UNIVERSAL PORT, vous ne pouvez affecter aucune entrée au sélecteur PORT.
• N'affectez pas l'appareil branché à l'entrée HDMI au sélecteur TV/CD quand vous régalez le paramètre « TV Control » sur « On » ( 52). Dans le cas contraire, le fonctionnement correct selon le CEC (Consumer Electronics Control) n'est pas garanti.

Si vous branchez un appareil vidéo à une entrée vidéo composantes, vous ne devez affecter cette entrée à un sélecteur d'entrée. Par exemple, si vous raccordez votre lecteur Blu-ray/DVD à l'entrée COMPONENT VIDEO IN 2, vous ne devez affecter l'entrée « IN2 » au sélecteur d'entrée « BD/DVD »

Voici les affectations par défaut.

Sélecteur d'entrée	Affectation par défaut
BD/DVD	IN1
VCR/DVR	- - - -
CBL/SAT	IN2
GAME	- - - -
PC	- - - -
AUX	- - - -
TUNER	- - - - (fixe)
TV/CD	- - - -
PORT	- - - -

IN1, IN2:

Sélectionnez une entrée vidéo composite correspondante à laquelle un appareil vidéo est raccordé.

Sélectionnez-la si vous utilisez la sortie HDMI et non la sortie vidéo composantes, pour reproductive des sources vidéo composite et vidéo composantes.

Remarque

• Si vous branchez un appareil (par exemple une station d'accueil de la série UP-A1 pour iPod) à la prise UNIVERSAL PORT, vous ne pouvez affecter aucune arrivée au sélecteur PORT.

Si vous raccordez un périphérique à une entrée audio numérique, vous nevez affecter cette entrée à un sélecteur d’entrée. Par exemple, si vous raccordez votre lecteur CD à l’entrée OPTICAL IN 1, vous nevez affecter « OPT1 » au sélecteur d’entrée « TV/CD ».

Voici les affectations par défaut.

Sélecteur d'entrée	Affectation par défaut
BD/DVD	COAX1
VCR/DVR	- - - -
CBL/SAT	COAX2
GAME	OPT1
PC	- - - -
AUX	- - - -
TUNER	- - - - (fixe)
TV/CD	OPT2
PORT	- - - -

COAX1, COAX2, OPT1, OPT2:

Sélectionnez une entrée audio numérique correspondante à laquelle un appareil est raccordé.

Sélectionnez si l'appareil est raccordé à une entrée audio analogue.

Remarque

• Lorsqu’une entrée HDMI IN est affectée à un sélecteur d’entrée dans « HDMI Input » ( 39), cette affectation d’entrée est automatiquement réglée sur la même entrée HDMI IN. Outre les entrées habituelles (COAX1, COAX2, etc.), vous pouvez également sélectionner des entrées HDMI.
• Le taux d'échantillonnage disponible pour des signaux PCM d'une entrée numérique (optique et coaxiale) est 32/44,1/48/88,2/96 kHz/16, 20, 24 bits.
• Si vous branchez un appareil (par exemple une station d'accueil de la série UP-A1 pour iPod) à la prise UNIVERSAL PORT, vous ne pouvez affecter aucune entrée au sélecteur PORT.

Menu principal

Certains des paramètres mentionnés dans cette section sont réglement automatiquement par la fonction Correction de pièce et Configuration des enceintes Audyssey 2EQ® ( 25).

Ici, vous pouvez vérifier les réglages effectués par les fonctions Correction de pièce et Configuration des enceintes Audyssey 2EQ ou les effectuer manuellement, ce qui peut être utile si vous modifiez l'une des enceintes raccordées après avoir utilisé la fonction Correction de pièce et Configuration des enceintes Audyssey 2EQ.

Remarque

Ces réglages sont désactivés lorsque :

• un casque est raccordé ou
• que le réglage « Audio TV Out » est configuré sur « On » ( 51) et qu'une autre sélection d'entrée que HDMI est sélectionnée.

Si vous modifiez ces règles, vous devez reconnaître la procédure de correction de pièces et de configuration des enceintes Audyssey 2EQ ( 25).

Si l'impédance de l'une des enceintes est supérieure ou égale à 4 ohms, mais inférieure à 6 ohms, réglez l'impédance minimale de l'enceinte sur 4 ohms.

Si vous bi-amplifiez les enceintes avant, vous nevez modifier le réglage « Speakers Type » ( 41).

Consultez « Bi-amplification des enceintes avant », pour toute information complémentaire sur l'installation ( 15).

Remarque

• Lorsque vous utilisez la bi-amplification, l'Ampli-tuner AV est capable d'alimenter une configuration 5.1 enceintes dans la pièce principale.
• Baissez le volume avant de modifier ces réglages.

4ohms:

Sélectionnez ce réglage si l'impédance de l'une des enceintes est supérieure ou égale à 4 ohms, mais inférieure à 6 ohms.

6ohms:

Sélectionnez ce réglage si l'impédance de toutes les enceintes est comprise entre 6 et 16 ohms.

Remarque

• (modèles pour l'Amérique du Nord) Les enceintes dotées d'une impédance inférieure à 6 ohms ne sont pas prises en charge.

Normal:

Sélectionnez ce réglage si vous avez raccordé vos enceintes avant normalement.

Bi-Amp:

Sélectionnez ce réglage si vous avez bi-amplifié vos enceintes avant.

Remarque

• La Powered Zone 2 ne peut pas être utilisée si « Speakers Type » est réglé sur « Bi-Amp » ( 56).

Grâce à ce réglage, vous pouvez spécifier les enceintes raccordées aux bornes FRONT HIGH OR FRONT WIDE OR ZONE 2 SPEAKERS.

Front High:

Vous pouvez utiliser des enceintes avant hautes.

Vous pouvez utiliser des enceintes avant larges.

Zone2:

Vous pouvez utiliser des enceintes en zone 2. (Zone 2 amplifiée activée).

Remarque

• Si le paramètre « Speakers Type » est réglé sur « Bi-Amp », ou la zone 2 amplifiée ne peut être sélectionnée.

Grâce à ce réglage, vous pouvez spécifier les enceintes raccordées aux bornes SURR BACK OR FRONT HIGH OR FRONT WIDE SPEAKERS.

Surr Back:

Vous pouvez utiliser des enceintes surround.

Front High:

Vous pouvez utiliser des enceintes avant hautes.

Vous pouvez utiliser des enceintes avant larges.

Remarque

• Si le paramètre « Speakers Type » est réglé sur « Bi-Amp », ou la zone 2 amplifiée ne peut être sélectionnée.
• Si « Front High » est sélectionné dans le paramètre « Front High/Front Wide/Zone2 », vous ne pouvez pas sélectionner « Front High » ici.
• Si « Front Wide » est sélectionné dans le paramètre « SurrBack/Front High/Front Wide », vous ne pouvez pas sélectionner « Front Wide » ici.

Grâce à ces réglages, vous pouvez spécifier les enceintes raccordées et la fréquence de crossover de chaque enceinte. Spécifiez « Full Band » pour les enceintes qui restituent les sons basse fréquence correctement (les enceintes dotées de graves puissantes, par exemple). Pour les enceintes plus petites, indiquez une fréquence de crossover. Les sons se situant sous la fréquence de crossover seront restitués par le subwoofer, et non par l'enceinte. Consultez le manuel d'utilisation de vos enceintes pour déterminer les fréquences de crossover optimales. Si vous configurez vos enceintes à l'aide de la correction de pièce et configuration des enceintes Audyssey 2EQ®, assurez-vous manuellement que les enceintes THX si générées sont réglées sur un crossover de « 80Hz (THX) »

Subwoofer

Yes:

À sélectionner si un subwoofer est raccordé au système. No : À sélectionner si aucun subwoofer n'est raccordé au système.

Full Band à 80Hz (THX) à 100Hz, 120Hz, 150Hz, 200Hz

Remarque

• Si le paramètre « Subwoofer » est réglé sur « No », le paramètre « Front » est fixe sur « Full Band ».

Full Band à 80Hz (THX) à 100Hz, 120Hz, 150Hz, 200Hz

None:

À sélectionner si aucune enceinte n'est raccordée au système.

Full Band 40Hz à 80Hz (THX) à 100Hz, 120Hz, 150Hz, 200Hz None:

A sélectionner si aucune enceinte n'est raccordée au système.

Remarque

1 « Full Band » ne peut être sélectionné que si « Full Band » est sélectionné dans le paramètre « Front ». 2 Si le paramètre « Surround » est réglé sur « None », ce paramètre ne peut être sélectionné. 3 Si le paramètre « Surround » n'est pas réglé sur « Full Band », il n'est pas possible de sélectionner « Full Band » ici. 4 Si le paramètre « Speakers Type » est réglé sur « Bi-Amp » ( 41) ou si le paramètre Zone 2 amplifiée est utilisé ( 56), il est impossible de sélectionner ce paramètre. 5 Si vous avez sélectionné un autre paramètre que « Surr Back » dans le réglage de « SurrBack/Front High/Front Wide », vous ne pouvez pas sélectionner ce paramètre. 6 Si vous n'avez pas sélectionné « Front Wide » dans le paramètre « Front High/Front Wide/Zone2 » ou « SurrBack/ Front High/Front Wide », il n'est pas possible de sélectionner ce paramètre. *7 Si vous n'avez pas sélectionné « Front High » dans le paramètre « Front High/Front Wide/Zone2 » ou « SurrBack/ Front High/Front Wide », il n'est pas possible de sélectionner ce paramètre.

1ch:

SÉLECTIONNER si une seule enceinte surround est branchée.

2ch:

À sélectionner si deux enceintes surround (gauche et droite) sont raccordées au système.

Remarque

• Si le paramètre « Surr Back » est réglé sur « None » ( 48 ), ce paramètre ne peut pas être sélectionné.

Filtre passeur-bas pour le canal LFE

80Hz, 90Hz, 100Hz, 120Hz

Grâce à ce réglage, vous pouvez désigner la fréquence de coupure du filtre passe-bas (LPF) du canal LFE, qui peut être utilisé pour filtrer les grondements indésirables. Le filtre passe-bas ne s'applique qu'aux sources utilisant le canal LFE.

Remarque

• Si vous utilisez des enceintes certifiées THX, sélectionnez « 80Hz »

Ce paramètre est réglé automatiquement par la fonction de correction de pièce et de configuration automatique des enceintes Audyssey 2EQ^®( 25).

Grâce à la fonction Double Bass, vous pouvez amplifier les basses en renforçant les sons graves transmis par les canaux avant gauche, droit et central au subwoofer.

On:

Fonction Double Bass activée.

Off:

Fonction Double Bass désactivée.

Remarque

• Cette fonction ne peut être réglée que si « Subwoofer » est réglé sur « Yes », et « Front » sur « Full Band ».
• Si vous utilisez des enceintes certifiées THX, sélectionnez « Off ».

Ce paramètre est régé automatiquement par la fonction de correction de pièce et de configuration automatique des enceintes Audyssey 2EQ ( 25).

Ici, vous pouvez spécifier la distance entre chacune des enceintes et la position d’écoute de manière à ce que le son de chaque enceinte arrive aux oreilles de chaque auditeur de la manière souhaitée par l’ingénieur du son.

feet:

Les distances peuvent être réglées en pieds. Plage de valeurs : 1ft à 30ft par pas de 1 pied.

meters:

Les distances peuvent être réglées en mètres. Plage de valeurs : 0.3m à 9.0m par pas de 0,3 mètre.

(Le réglage par défaut varie d'un pays à l'autre.)

Spécifiez la distance entre chacune des enceintes et la position d'écoute.

Remarque

• Les enceintes que vous avez réglées sur « No » ou sur « None » lors de la configuration des enceintes ne peuvent être sélectionnées ( 41).

Ce paramètre est réglé automatiquement par la fonction de correction de pièces et de configuration automatique des enceintes Audyssey 2EQ ( 25).

Ici, vous pouvez régler le niveau sonore de chaque enceinte à l'aide du testeur de tonalité intégré de manière à ce que le volume de chaque enceinte soit le même au niveau de la position d'écoute.

-12dB à 0dB à +12dB par pas de 1 dB.

Subwoofer

-15dB à 0dB à +12dB par pas de 1 dB.

Remarque

• Les enceintes que vous avez réglées sur « No » ou sur « None » lors de la « Speaker Configuration » ne peuvent être sélectionnées ( 41).
• Il est impossible de calibrer les enceintes lorsque Ampli-tuner AV est en mode sourdine.
• La tonalité d'essai est émise au niveau standard pour THX, qui est 0 dB (réglage de volume absolu 82). Si vous écoutez habituellement à un niveau sonore inférieur à celui-ci, faites attention, la tonalité d'essai sera bien plus forte. *1 Pour l'enceinte centrale et le subwoofer (caisson de basses), les réglages de niveau réalisés à l'aide du menu principal sont enregistrés comme réglages par défaut ( 24).

Conseil

• Si vous utilisez un sonomètre portable, réglez le niveau sonore de chaque enceinte de manière à ce que la valeur mesurée au niveau de la position d'écoute soit de 75 dB SPL (pondération C, mesure lente).

Ce paramètre est régé automatiquement par la fonction de correction de pièce et de configuration automatique des enceintes Audyssey 2EQ ( 25).

Grâce aux réglages de l'égalisateur, vous pouvez régler la tonalité des enceintes individuellement à l'aide d'un égalisateur 5 bandes. Le volume de chaque enceinte peut être réglé ( 42).

Manual:

Vous pouvez régler l'égalisateur manuellement pour chaque enceinte. Si vous avez sélectionné « Manual », procédez comme suit.

1 Appuyez sur pour sélectionner « Channel », puis utilisez / pour sélectionner une enceinte. 2 Utilisez pour sélectionner une fréquence, puis pour ajuster le niveau de cette fréquence.

Le volume, à chaque fréquence, peut être réglé sur une valeur comprise entre -6dB et 0dB et +6dB par incrément de 1 dB.

Conseil

• Les basses fréquences (63 Hz, par exemple) affectent les sons graves ; les hautes fréquences (16 000 Hz, par exemple) affectent les sons aigus.

3 Utilisez pour sélectionner « Channel », puis utilisez pour sélectionner une autre enceinte.

Répétez les étapes 1 et 2 pour chaque enceinte. Vous ne pouvez pas sélectionner les enceintes réglées sur « No » ou « None » dans la « Speaker Configuration » (→ 41).

Ce paramètre est régé automatiquement par la fonction de correction de pièce et de configuration automatique des enceintes Audyssey 2EQ®. Le témoign Audyssey Dynamic Volume s'allume ( 9) et « Dynamic EQ » et « Dynamic Volume » deviennent actifs ( 45).

Aucune égalisation Audyssey 2EQ n'est appliquée.

Remarque

• Vous pouvez sélectionner : « 63Hz », « 250Hz », « 1000Hz », « 4000Hz » ou « 16000Hz ». Et pour le subwoofer, « 25Hz », « 40Hz », « 63Hz », « 100Hz » ou « 160Hz ».
• Les réglages de l'égaliseur n'ont aucune effet si le mode d'écoute Direct ou Pure Audio (modèles pour l'Europe) est sélectionné. L'égalisation Audyssey ne fonctionne pas pour des sources DSD.

Le paramètre « SurrBack Speaker Spacing » vous permet de spécifier la distance entre vos enceintes surround arrière.

Si vous utilisez un subwoofer certifié THX, réglez le paramètre « THX Ultra2/Select2 Subwoofer » sur « Yes »

Vous pouvez alors appliquer le Boundary Gain Compensation (BGC) de THX pour compenser la perception exacerbée des basses fréquences pour les auditeurs placés très près d'une limite de pièce (mur).

Vous pouvez également régler le Loudness Plus de THX. Quand « Loudness Plus » est réglé sur « On », il est possible de percevoir les nuances les plus subtiles de l'audio même à faible volume.

Ce résultat est disponible uniquement quand le mode d'écoute THX est sélectionné.

< 1ft(< 0.3m)

À sélectionner si vos enceintes surround arrière sont séparées par une distance comprise entre 0 et 30 cm

1 ft - 4 ft (0.3 m - 1.2 m):

À sélectionner si vos enceintes surround arrière sont séparées par une distance comprise entre 0,3 et 1,2m

À sélectionner si vos enceintes surround arrière sont séparées par une distance supérieure à 1,2m

Remarque

• Ne peut pas être réglé si « Surr Back Ch » est réglé sur « 1ch » ( 41), « Speakers Type » est réglé sur « Bi-Amp » ( 41), « Surr Back » est réglé sur « None » ( 41), ou si la Zone 2 amplifiée est utilisée ( 56).

À sélectionner si vous n'avez pas de subwoofer certifié THX.

Yes:

À sélectionner si vous avez un subwoofer certifié THX.

Remarque

• Si le paramètre « Subwoofer » est réglé sur « No », ce paramètre ne peut pas être sélectionné ( 41).

Off:

On:

Remarque

• Ce réglage est disponible uniquement si « THX Ultra2/Select2 Subwoofer » est réglé sur « Yes »

Off:

On:

Audyssey Dynamic Volume™ ne sera pas activé en mode d'écoute THX.

No:

Audyssey Dynamic Volume sera activé en mode d'écoute THX en fonction du paramètre.

Remarque

• Ce paramètre est fixe sur « Yes » si « Loudness Plus » est réglé sur « On ».

THX loudness plus

THX Loudness Plus est une nouvelle technologie de commande du volume présente dans les amplis certifiés THX Ultra2 Plus™ et THX Select2 Plus™. Avec THX Loudness Plus, le public des home-cinémas pourra désormais profiter des détails riches dans un mixage surround quel que soit le niveau sonore. L'une des conséquences de la baisse du volume en dessous du niveau de référence est que certains éléments sonores peuvent être perdus ou percus différément par l'auditeur. THX Loudness Plus Compense les décalages de tonalité et d'espace qui se produit lorsque le volume est baissé en ajustant de façon intelligente les niveaux du canal surround ambient et la distorsion de fréquence. Ceci permet aux utilisateurs de profiter de l'impact réel des bandes son quel que soit le réglage du volume. THX Loudness Plus est appliqué automatiquement lors de l'écoute de l'un des modes d'écoute THX. Les nouveaux modes THX Cinema, THX Music, et THX Games sont conçus pour appliquer les réglages THX Loudness Plus adaptations pour chaque type de contenu.

Grâce aux fonctions et aux réglages Ajustement audio, vous pouvez régler le son et les modes d'écoute selon vos préférences.

Multiplex

Ce réglage détermine le canal d'une source multiplex stéréo qui est restituée. À utiliser pour sélectionner des canaux ou des langues audio avec des sources multiplex, des émissions de télévision multilingues, etc.

Main:

Le canal principal est restitué.

Sub:

Le sous-canal est restitué.

Main/Sub:

Le canal principal et les sous-canaux sont restitués.

Ce réglage spécifie le canal à utiliser pour la lecture d'une source numérique à deux canaux (source Dolby Digital ou source PCM/analogique à deux canaux, par exemple) avec le mode d'écoute Mono.

Left + Right :

Les canaux de gauche et de droite sont restitués.

Left:

Seul le canal de gauche est restitué.

Right:

Seul le canal de droite est restitué.

Center:

L'audio mono est restitué par l'enceinte centrale.

Left / Right:

L'audio mono est restitué par les enceintes avant gauche et droite.

Ce paramètre détermine l'enceinte qui restituera le son mono quand le mode d'écoute mono est sélectionné.

Remarque

• Si le paramètre « Center » est réglé sur « None » ( 41 ), ce paramètre est fixe sur « Left / Right ».

PLlIx music (2CH input)

Ces réglages ne s'appliquent qu'aux sources stéréo à 2 canaux.

Si vous n'utilisez pas d'enceintes surround, arrêtez. Ces réglages s'appliquent au Dolby Pro Logic II, et non au Dolby Pro Logic IIx.

Panorama

On:

Fonction Panorama activée.

Off:

Fonction Panorama désactivée.

Grâce à ce réglage, vous pouvez élargir l'image stéréo avant lorsque vous utilisez le mode d'écoute Dolby Pro Logic IIx Music.

Dimension

-3a0a+3

Grâce à ce réglage, vous pouvez déplacer le champ sonore vers l'avant ou vers l'arrière lorsque vous utilisez le mode d'écoute Dolby Pro Logic IIx Music. Des valeurs supérieures permettent de déplacer le champ sonore vers l'arrière. Des valeurs inférieures permettent de le déplacer vers l'avant.

Si l'image stéreo semble trop large ou si le son surround est trop important, déplacez le champ sonore vers l'avant pour améliorer la balance. Inversement, si l'image stéreo ressemble à une image mono ou si vous n'entendez pas suffisamment le son surround, déplacez-le vers l'arrière.

0a3a7

Grâce à ce réglage, vous pouvez ajuster la largeur du son par rapport à l'enceinte centrale lorsque vous utilisez le mode d'écoute Dolby Pro Logic IIx Music. Normalement, si vous utilisez une enceinte centrale, le son du canal central n'est restitué que par l'enceinte centrale. (Si vous n'utilisez pas d'enceinte centrale, le son du canal central est réparti entre les enceintes avant gauche et droite pour créer une enceinte centrale virtuelle). Ce réglage contrôle le mixage avant gauche, avant droit et central, et vous permet de régler l'intensité du son du canal central.

La commande de hauteur du gain en Dolby Pro Logic IIz permet à l'auditeur de sélectionner l'intensité du bien appliquer aux enceintes avant hautes. Il y a trois réglages, « Low », « Mid » et « High », et les enceintes avant hautes sont accentuées dans cet ordre. Bien que « Mid » correspondant aux réglages d'écoute par défaut, l'auditeur est en mesure d'ajuster la commande de hauteur de gain selon ses goûts personnels.

Low:

Low Plus Height Gain est activé.

Mid:

Medium PLIIz Height Gain est activé.

High:

Height Gain est activé.

Remarque

• Si les paramètres « Front High » sont réglés sur « None » ( 41), ce paramètre ne peut pas être sélectionné.

Dolby EX

Ce paramètre détermine la manière dont les signaux codés en Dolby EX sont traités. Ce paramètre n'est pas disponible si aucune enceinte surround arrière n'est raccordée. Ce paramètre n'est disponible qu'avec les modes d'écoute Dolby Digital, Dolby Digital Plus et Dolby TrueHD.

Dolby EX

Auto:

Si le signal de la source contient une balise Dolby EX, le mode d’écoute Dolby EX ou THX Surround EX est utilisé.

Manual:

Vous pouvez sélectionner n'importe quel mode d'écoute disponible.

Remarque

• Si le paramètre « Surr Back » est réglé « None » ( 41 ), ce paramètre ne peut pas être sélectionné.
• Si les paramètres « Front High » ou « Front Wide » sont activés ( 41), ce paramètre est fixe sur « Manual ».

Neo:6 music

a2a5

Le mode d'écoute DTS Neo:6 Music crée un son surround à six canaux à partir de sources stéréo à deux canaux. Grâce à ce réglage, vous pouvez spécifier le degré d'atténuation de la sortie des canaux avant gauche et droit afin de créer un canal central.

Réglez une valeur « 0 » au centre pour entendre un son. Le son s'étend à gauche et à droite (extérieur) de sorte que la valeur régée est agrandie. Réglez selon vos préférences.

Audyssey DSXTM

-3 dB, à Reference à +3 dB

Ce paramètre vous permet de sélectionner la scène sonore lors de l'utilisation de Audyssey DSX^

Remarque

• Si le paramètre « Center » est réglé sur « None » ou que les paramètres « Front High » et « Front Wide » sont réglés sur « None » ( 41 ), ce paramètre ne peut pas être sélectionné.

Wide: À sélectionner si l'angle d'écoute est de Narrow:

Grâce à ce réglage, vous pouvez optimiser le mode d'écoute Theater-Dimensional en spécifiant l'angle des enceintes avant gauche et droite par rapport à la position d'écoute. Idéalement, les enceintes avant gauche et droite doivent être à égale distance de la position d'écoute et à un angle proche de l'un des deux réglages disponibles.

Enceinte avant gauche

Dolby digital\*1, dts\*2, multich PCM, dolby truehd, dts-hd master audio, dsd\*3

- dB,-20dB,-10dB ou 0dB

Grâce à ces réglages, vous pouvez définir le niveau du canal LFE (Low Frequency Effects) individuellement pour chaque source sonore d'entrée.

Si vous trouvez les effets BASSE FREquence trop forts lorsque vous utilisez l’une de ces sources, changez ce réglage sur -20dB ou - dB.

Remarque

1 Sources Dolby Digital et Dolby Digital Plus 2 Sources DTS et DTS-HD High Resolution 3 Sources DSD (Super Audio CD)

Les éléments peuvent être régés individuellement pour chaque sélection d'entrée.

Préparation

Presse les boutons du sélecteur d'entrée pour sélectionner une source d'entrée.

Menu princiapl

Source Setup

À la fin de la correction de pièce et configuration des enceintes Audyssey 2EQ®, « Equalizer » ( 42) est réglé sur « Audyssey » et « Dynamic EQ » sur « On ».

Off: Audyssey Dynamic EQ™ désactivé. On: Audyssey Dynamic EQ activé. Le témoign Dynamic EQ s'allume ( 9).

Grâce à Audyssey Dynamic EQ, vous pouvez profiter d'un son superbe, même à de faibles volumes d'écoute.

Audyssey Dynamic EQ résolve les problèmes de déterioration de la qualité du son lorsque le volume diminue en tenant compte de la perception humaine et de l'acoustique de la pièce. Pour ce faire, il sélectionne la bonne fréquence de distorsion et les niveaux sonores surround appropriés sur le moment afin que le son soit restitué tel qu'il a été créé, et ce, quel que soit le volume sonore et pas uniquement au niveau de référence.

Remarque

• Si le mode d'écoute Pure Audio (modèles pour l'Europe) ou Direct est sélectionné, vous ne pouvez pas sélectionner ce réglage.

Audyssey dynamic EQTM décalage du niveau de référence

Elle doit être utilisée lors de l'écoute de films.

Sélectionnez ce réglage pour les contenus ayant une plage dynamique très étendue, tels que la musique classique.

Sélectionnez ce réglage pour le jazz ou tout autre musique ayant une plage dynamique étendue. Ce réglage devrait également être sélectionné pour les contenus TV car ils sont en général mixés à 10 dB sous la référence des films.

Sélectionnez ce réglage pour la musique pop/rock ou tout autre programme mixé à des niveaux d'écoute très élevés et ayant une plage dynamique compressée.

Les films sont mixés dans des pièces calibrées pour le niveau de référence des films. Pour obtenir le même niveau de référence dans un système de home-cinéma, le niveau de chaque enceinte doit être ajusté de façon à ce que le bruit rose de -30 dBFS à largeur de bande limitée (500 Hz à 2000 Hz) produit un niveau de pression acoustique de 75 dB au niveau de la position d'écoute. Un système de home-cinéma calibre automatique par Audyssey 2EQ® lit au niveau de référence quand la commande principale du volume est réglée sur la position 0 dB. À ce niveau, vous pouvez entendre le son tel que les mixeurs l'ont entendu.

Audyssey Dynamic EQ™ est référencé au niveau de son standard des films. Il effectue des ajustements pour maintenir la réponse de référence et l'enveloppement surround lorsque le volume est réduit en dessous de 0 dB. Cependant, le niveau de référence des films n'est pas always utilisé dans les contenus musicaux ou autres que des films.

Audyssey Dynamic EQ Reference Level Offset fournit trois décalages depuis le niveau de référence des films (5 dB, 10 dB et 15 dB) qui peuvent être sélectionnés lorsque le niveau sonore du contenu n'est pas dans la norme.

Remarque

• Si le paramètre « Dynamic EQ » est réglé sur « Off », ce paramètre ne peut pas être sélectionné.

Audyssey Dynamic Volume™ désactivé.

Le mode Light Compression est activé.

Le mode Medium Compression est activé.

Le mode Heavy Compression est activé. Ce réglage est celui qui affecte le plus le volume sonore et a pour effet de restituer tous les sons avec le même niveau sonore.

Remarque

• Même dans le cas de la sélection d'une autre valeur que « Audyssey » dans le réglage « Equalizer » après l'exécution de la correction de pièce et configuration des enceintes Audyssey 2EQ®, la sélection de « On » dans « Dynamic EQ » réglera la valeur « Equalizer » sur « Audyssey » ( 42 ).
• Si vous désirez utiliser Audyssey Dynamic Volume, pendant l'utilisation des modes d'écoute THX, règlez le paramètre « Loudness Plus » sur « Off » et le paramètre « Preserve THX Settings » sur « No » ( 43 ).
• Lorsque « Dynamic Volume » est réglé sur effectif, « Equalizer » est réglé sur « Audyssey » ( 42) et « Dynamic EQ » est réglé sur « On ». Lorsque « Dynamic EQ » est réglé sur « Off », « Dynamic Volume » devient automatiquement « Off »
• Lorsque « Dynamic Volume » est réglé sur effectif, le témoin Dynamic Vol s'allume ( 9).
• Si le mode d'écoute Pure Audio (modèles pour l'Europe) ou Direct est sélectionné, vous ne pouvez pas sélectionner ce réglage.

Audyssey 2EQ élimine ensuite la distorsion causée par l'acoustique de la pièce en détectant les problèmes d'acoustique de la pièce au niveau de la zone d'écoute tant en termes de fréquence que de durée. Ceci permet d'obtenir ainsi un son clair et bien équilibré. L'activation d'Audyssey 2EQ vous permet également d'utiliser Audyssey Dynamic EQ, qui maintient le bon équilibre d'octave à octave à tous les niveaux sonores.

Raccordez et mettez toutes vos enceintes en place avant d'utiliser cette fonction.

Audyssey Dynamic EQ résout les problèmes de déterioration de la qualité du son lorsque le volume diminue en tenant compte de la perception humaine et de l'acoustique de la pièce. Dynamic EQ sélectionne la distorsion de fréquence et les niveaux de surround appropriés à chaque instant, et ce, quel que soit le volume sonore sélectionné par l'utilisateur. On obtient une bonne réponse des graves, une tonalité équilibrée et un effet surround qui reste constant malgré les changements de volume. Dynamic EQ combine les informations des niveaux de source entrants aux niveaux sonores réellement restitués dans la pièce, ce qui est une condition nécessaire pour offrir une solution de correction de l'intensité sonore. Audyssey Dynamic EQ travaille en tandem avec Audyssey 2EQ pour offrir un son équilibré à chaque auditeur, quel que soit le volume sonore.

Audyssey Dynamic Volume résout les problèmes dus aux variations de volume sonore entre les émissions de télévision, la publicité et les passages forts ou plus faibles des films. Dynamic Volume se réfère au réglage de volume défini par l'utilisateur, puis surveille en temps réel la manière dont le volume sonore de l'émission est perçu par les auditeurs afin de décider si une modification du volume sonore est nécessaire ou non. Chaque fois que cela est nécessaire, Dynamic Volume procède à des ajustements rapides ou progressifs du volume pour maintenir le niveau de lecture souhaité tout en optimisant la plage dynamique. Audyssey Dynamic EQ est intégré à Dynamic Volume afin que le volume de lecture, la réponse des graves perçue, l'équilibre de la tonalité, l'effet surround et la clarté des dialogues soient ajustés automatiquement et restent les mêmes lorsque l'auditeur regarde un film, change de chaîne ou passe d'un son stéréo à un son surround.

IntelliVolume

-12dB a 0dB a +12dB par pas de 1 dB.

Grâce à la fonction IntelliVolume, vous pouvez définir le niveau sonore d'entrée pour chaque sélecteur d'entrée. Cela est utile lorsque l'un de vos appareils sources restitue un son plus fort ou plus faible que les autres.

Utilise / pour régler le niveau.

Si un appareil restitue un son nettement plus fort que les autres, utilisez / pour réduire son niveau sonore d'entrée. Si le son restitué est nettement plus faible, utilisez / pour augmenter son niveau sonore d'entrée.

Remarque

• La fonction IntelliVolume ne fonctionne pas pour la Zone 2.

0ms a 200ms par pas de 10 ms steps.

Lorsque vous utilisez la fonction de balayage progressif de votre lecteur DVD, il se peut que le son et l'image soient décalés. Vous pouvez corriger ce décalage en réglant le paramètre Synchro A/V et en retardant ainsi le signal audio.

Pour afficher l'image du téléviseur tout en réglant le décalage, appuyez sur le bouton ENTER.

Pour revenir à l'écran précédent, appuyez sur RETURN.

Si la fonction HDMI Lip Sync est activée ( 51) et si votre télévisuel ou votre écran prend en charge la fonction HDMI Lip Sync, la durée du délai affiché correspondra à la durée du délai de synchronisation A/V plus la durée du délai de la fonction HDMI Lip Sync. La durée du délai de la fonction HDMI Lip Sync s'affiche dessous entre parenthèses.

Remarque

• La fonction A/V Sync est désactivée lorsque le mode d'écoute Pure Audio (modèle pour l'Europe) est sélectionné ou lorsque le mode Direct est utilisé avec une source d'entrée analogue.

Vous sous-poucez saisir un nom personnalisé pour chaque selector et pour chaque stations de radio pré-régler afin des les identifier plus facilement. Le nom personnalisé apparait sur l'écran une fois saisi.

Le nom personnelisé est saisi à l'aide de l'écran de saisie de caractères.

1 Utilisez △ / ▽ / ◁ pour sélectionner un menu, puis appuyez sur ENTER.

Répétez cette opération pour saisir jusqu'à 10 caractères.

2 Lorsque vous avez terminé, pour enregistrer un nom, veillez à utiliser △ / ▽ / ◁ pour sélectionner « OK », puis appuyez sur ENTER. Sinon, il ne sera pas enregistré.

Zone de saisie du nom

Commuter le caractère affiché.

← (Gauche) / → (Droite):

Sélectionné lorsque le curseur est déplacé dans la zone de saisie du nom.

La touche « BackSpace » permet de déplacer le curseur d'un caractère vers la gauche. En outre, la touche « BackSpace » supprime le caractère situé à gauche du curseur.

Conseil

1 Vous pouvez également effectuer ceci à partir de la télécommande en utilisant +10. 2 En appuyant sur CLR sur la télécommande, vous pouvez effacer tous les caractères de l'entrée.

Sélectionné lorsque vous avez terminé votre saisie.

Pour corriger un caractère :

1 Utilisez / / / pour sélectionner « » (gauche) ou « » (droite), puis appuyez sur ENTER. 2 Appuyez plusieurs fois sur ENTER pour sélectionner le caractère incorrect (Le curseur se déplace d'une dette à chaque fois que vous appuyez sur ENTER). 3 Utilisez / / pour sélectionner le caractère correct, puis appuyez sur ENTER.

Remarque

• Pour nommer une station de radio pré-réglée, sélectionnez AM ou FM à l'aide de TUNER, puis sélectionnez la station de radio pré-réglée ( 47).
• Il n'est pas possible de renommer les stations de radio SIRIUS pré-réglées.

Pour restaurer le nom par défaut d'une station de radio, effacez le nom personnelisé en saisissant des espaces blancs pour chaque lettre.

À l'aide du Réglage de l'image, vous pouvez régler la qualité de l'image et réduire les bruits apparaissant éventuellement à l'écran.

Pour afficher l'image du téléviseur en effectuant le réglage, appuyez sur ENTER. Pour revenir à l'écran précédent, appuyez sur RETURN.

Remarque

• Si vous utilisez l'entrée RGB analogique, les réglages suivants ne sont pas disponibles : « Film Mode », « Edge Enhancement » et « Noise Reduction »

Off:

Mode Jeu désactivé.

On:

Mode Jeu activé.

Si le retard du signal vidéo se produit durant la lecture d'un appareil vidéo (c'est-à-dire une console de jeu), sélectionnez la source d'entrée correspondante et réglez le paramètre « Game Mode » sur « On ». Le retard diminuera mais en revanche la qualité de l'image sera réduite.

Ce réglage détermine la taille de l'image.

Remarque

• Si le paramètre « Game Mode » est réglé sur « On », ce paramètre est fixe sur « Full ».

4:3:

Full:

Zoom:

Wide Zoom:

Auto:

En fonction des signaux d'entrée et du réglage de la sortie du moniteur, l'Ampli-tuner AV sélectionne automatiquement le mode « 4 : 3 », « Full », « Zoom » ou « Wide Zoom ». Pour le réglage de sortie du moniteur (→ 39).

Thru:

Les paramètres suivants sont régés à leurs valeurs par défaut : « Film Mode », « Edge Enhancement », « Noise Reduction », « Brightness », « Contrast », « Hue » et « Saturation »

Custom:

Vous pouvez régler les paramètres suivants selon vos goûts : « Film Mode », « Edge Enhancement », « Noise Reduction », « Brightness », « Contrast », « Hue » et « Saturation »

Cinema:

Sélectionné quand la source de l'image est un film de cinéma, etc.

Game:

À sélectionner en connectant une console de jeux vidéo.

Avec Mode image, vous pouvez changer les paramètres suivants afin de convenir à un écran de cinéma ou de jeu en une seule opération : « Film Mode », « Edge

Enhancement >, < Noise Reduction >, < Brightness >, < Contrast >, < Hue > ou < Saturation >.

Film mode*2

Ne traite pas en 3:2 ni en 2:2

Ajuste la source de l'image en sélectionnant automatiquement « Picture Mode »

Sélectionné quand la source de l'image est un film de cinéma, etc.

Sélectionné quand la source de l'image est de l'information, des animations, etc.

L'Ampli-tuner AV s'ajuste à la source de l'image, en la traitant en « 3 : 2 » ou « 2 : 2 » (Film Mode). Il convertit automatiquement la source aux signaux progressifs adaptés et produit la qualité naturelle de l'image originale.

Quand le paramètre « Film Mode » est réglé sur « Auto », l'Ampli-tuner AV détecte la source de l'image et la traite en « 3 : 2 » ou « 2 : 2 ». Cependant, vous pouvez parfois obtenir une meilleure image en réglant vous-même « Film Mode »

Remarque

• Si le paramètre « Game Mode » est réglé sur « On » ( 48 ), ce paramètre est fixe sur « Video ».

Avec ce réglage, vous pouvez régler la netteté des bords dans l'image. « 0 » est le plus doux. « +10 » est le plus net.

Réduction du bruit arrêtée.

Faible réduction du bruit.

Réduction du bruit moyenne.

Forte réduction du bruit.

Ce paramètre vous permet de réduire le bruit parasite apparaissant à l'écran.

Remarque

• Si le paramètre « Game Mode » est réglé sur « On » ( 48 ), ce paramètre est fixe sur « Off ».

Ce paramètre vous permet de régler la luminosité de l'image. « -50 » est le plus sombre. « +50 » est le plus lumineux.

Ce paramètre vous permet de régler le contraste. « -50 » est le moins contrasté. « +50 » est le plus contrasté.

Ce paramètre vous permet de régler la balance rouge/vert. « -20 » correspond au réglage le plus vert. « +20 » correspond au réglage le plus rouge.

SATURATION*1*2

Ce paramètre vous permet de régler la saturation. -50 correspond au réglage le moins saturé. +50 correspond au réglage le plus saturé.

Conseil

1 Cette procédure peut également être effectuée à partir de la télécommande en utilisant le menu principal ( 24). 2 Appuyez sur CLR si vous souhaitez réinitialiser les valeurs par défaut.

Vous pouvez affecter un mode d'écoute par défaut à chaque source d'entrée. Ce mode d'écoute préréglé sera sélectionné automatiquement lorsque vous sélectionnerez la source d'entrée. Par exemple, vous pouvez définir le mode d'écoute par défaut à utiliser avec les signaux d'entrée Dolby Digital. Vous pouvez sélectionner d'autres modes d'écoute pendant la lecture, mais le mode défini ici sera rétabli lorsque l'ampli-tuner AV sera mis en mode veille.

1 Utilisez / pour sélectionner la source d'entrée que vous souhaitez régler, puis appuyez sur ENTER. Le menu suivant apparait.

9. PORT

Pour le sélecteur d'entrée TUNER, seul « Analog » sera disponible.

Remarque

• Si vous branchez un appareil en entrée (par exemple une station d'accueil de la série UP-A1 pour iPod) à la prise UNIVERSAL PORT, vous ne pouvez affecter que des modes de lecture pour un son analogue au sélecteur PORT.

2 Utilisation de / pour sélectionner le format de signal que vous souhaitez régler, puis utilisez / pour sélectionner un mode d'écoute.

Seuls les modes d'écoute pouvant être utilisés avec chaque format de signaux d'entrée peuvent être sélectionnés ( 33 à 37).

L'option « Last Valid » signifie que le mode d'écoute sélectionné sera le mode d'écoute sélectionné en dernier.

Grâce à ce réglage, vous pouvez désigner le mode d'écoute à utiliser lorsqu'un signal audio analogue (CD, TV, LD, VHS, MD, platine disque, radio, cassette, câble, satellite, etc.) ou numérique PCM (CD, DVD, etc.) est lu.

Grâce à ce réglage, vous pouvez spécifier le mode d'écoute à utiliser lorsqu'un signal audio numérique au format mono est lu (DVD, etc.).

2CH source

Ce réglage spécifie le mode d'écoute par défaut pour les sources stéréo 2 canaux (2/0) au format numérique, tel que Dolby Digital ou DTS.

Dolby d/dolby d +/truehd

Grâce à ce réglage, vous pouvez spécifier le mode d'écoute à utiliser lorsqu'un signal audio numérique au format Dolby Digital ou Dolby Digital Plus est lu (DVD, etc.). Permet de spécifier le mode d'écoute par défaut pour les sources Dolby TrueHD, telles que les disques Blu-ray ou HD DVD (entrée via HDMI).

Dts/dts-es/dts-hd

Grâce à ce réglage, vous pouvez spécifier le mode d'écoute à utiliser lorsqu'un signal audio numérique au format DTS ou DTS-HD High Resolution est lu (DVD, LD, CD, etc.). Permet de spécifier le mode d'écoute par défaut pour les sources DTS-HD Master Audio, telles que les disques Blu-ray ou HD DVD (entrée via HDMI).

Ce réglage spécifie le mode d'écoute par défaut pour les sources PCM multicanaux à partir de HDMI IN, tel que DVD-Audio, ainsi que les sources multicanaux DSD telles que CD super audio.

Menu principal

La plaque d'affichage est « Min », de 1 à 99, « Max ».

La plaque d'affichage est - dB -81dB à +18dB

Ce paramètre permet de choisir le mode d'affichage du niveau sonore.

La valeur absolue 82 équivaut à la valeur relative 0 dB

- d B10 ~d B (entièrement muet), -50dB à -10dB par pas de

Ce réglage permet de définir la grandeur de la mise en sourdine de la sortie lorsque la fonction de mise en sourdine est utilisée ( 24).

Off, de 50 à 99 (affichage absolu) Off, de -32dB à +17dB (affichage relatif)

Grâce à ce réglage, vous pouvez limiter le volume maximal.

Pour désactiver ce réglage, sélectionnez « Off »

Last, Min, 1 à 99 ou Max (affichage absolu) Last, - dB -81dB à +18dB (affichage relativ)

Avec ce réglage, vous pouvez spécifier le réglage de volume à utiliser à chaque fois que l'Ampli-tuner AV est allumé.

Pour utiliser le volume sonore que celui qui était réglé sur l'Ampli-tuner AV la dernière fois qu'il a été éteint, sélectionnez « Last »

Le paramètre « Power On Volume » ne peut être régé sur une valeur supérieure au réglage « Maximum Volume ».

-12dB à 0dB à +12dB

Grâce à ce réglage, vous pouvez spécifier le volume du casque par rapport au volume principal. Cela est utile s'il existe une différence de volume entre vos enceintes et votre casque.

Ce réglage détermine si les détails des opérations s'affichent à l'écran lorsqu'une fonction de l'Ampli-tuner AV est réglée.

On:

Affché.

Off:

Non affché.

Même si « On » est sélectionné, le détail des opérations peut ne pas s'afficher si la source d'entrée est raccordée à une entrée HDMI IN.

TV format (modèles européens)

Pour que les menus de configuration OSD s'affichent correctement, vous devez préciser le système de télévision utilisé dans votre région.

Auto:

Sélectionnez ce réglage pour détecter automatiquement le système de télévision à partir des signaux d'entrée vidéo.

NTSC:

Sélectionnez ce réglage si le système de télévision utilisé dans cette région est le système NTSC.

PAL:

Sélectionnez ce réglage si le système de télévision utilisé dans votre région est le système PAL.

English, Deutsch, Français, Espagnol, Italiano, Nederlands, Svenska,

Ce réglage détermine la langue utilisée pour les menus de configuration OSD.

Menu principal

1,2 ou 3

Lorsque plusieurs appareils Onkyo sont utilisés dans la même démarche, leurs codes d'identification à distance peuvent se chevaucher. Pour différencier l'Ampli-tuner AV des autres appareils, vous pouvez modifier son code d'identification à distance de « 1 », à « 2 » ou « 3 ».

Remarque

• Si vous modifiez le code d'identification à distance de l'Amplituder AV, n'oubliez pas d'enregistrer le même code dans la télécommande (cf. ci-dessous). Sinon, vous ne pourrez pas le commander avec la télécommande.

1 Tout en maintenant enfoncé le bouton RECEIVER, maintenez enfoncé le bouton SETUP jusqu'à ce que le témoin Remote s'allume (au bout d'environ 3 secondes) ( 38). 2 Utilisez les boutons numérotés pour saisir le code ID 1, 2 ou 3. Le témoin Remote clignote deux fois.

TUNER

Pour que la symphonisation FM/AM fonctionne correctement, vous devez spécifier le pas en fréquence FM/AM utilisé dans toute région. Veuillez noter que si vous modifiez ce réglage, toutes les stations de radio préréglées sont supprimées.

200k/10kHz:

À sélectionner si des étapes de 200k / 10kHz sont utilisées dans notre région.

50k / 9kHz

Sélectionner si des étapes de 50 k / 9 kHz sont utilisées dans votre région.

10kHz:

Sélectionnez si, dans votre région, les fréquences sont modifiées par incréments de 10kHz

9kHz:

Sélectionnez si, dans votre région, les fréquences sont modifiées par incrément de 9kHz

Réglages SIRIUS (modèles pour l'amérique du nord)

Consultez le guide des radios par satellite pour toute information complémentaire.

SAT radio mode

Si vous raccordez une antenne radio satellite SIRIUS à l'Ampli-tuner AV (vendue séparément), réglez ce paramètre sur « SIRIUS »

Ces éléments sont destinés à être utilisés avec la radio par satellite SIRIUS. Il n'est pas disponible si « SAT Radio Mode » est réglé sur « None »

Off:

Les signaux audio HDMI ne sont pas restitués.

On:

Les signaux audio HDMI sont restitués.

Ce réglage détermine si les signaux audio reçus au niveau de l'entrée HDMI IN sont restitués par la sortie HDMI OUT ou non. Vous pouvez activer ce réglage si votre téléviseur est raccordé à la sortie HDMI OUT et que vous souhaitez écouter un contenu audio à partir d'un appareil raccordé à une entrée HDMI IN, avec les enceintes de votre téléviseur. Normalement, ce paramètre doit être réglé sur « Off »

Remarque

• Si « On » est sélectionné et si l'audio peut être restitué par le télévisuel, les enceintes de l'Ampli-tuner AV n'émettront aucun son. Dans ce cas, « TV Sp On » s'affiche à l'écran.
• Quand « TV Control » est réglé sur « On », ce paramètre est fixe sur « Auto »
• Avec certains téléviseurs et signaux d'entrée, aucun son n'est restitué même lorsque ce paramètre est réglé sur « On » ( 52)
• Lorsque le paramètre « Audio TV Out » est réglé sur « On » ou lorsque « TV Control » est réglé sur « On » ( 52 ) et que vous utilisez les enceintes de votre téléviseur ( 17 ), le son sera restitué par les enceintes avant gauche et droite de l'Ampli-tuner AV si vous augmentez le volume sonore de l'Ampli-tuner AV. Pour couper les enceintes de l'Ampli-tuner AV, modifier les réglages, modifier les réglages de votre téléviseur ou couper le son de l'Ampli-tuner AV.

Disable:

Fonction HDMI lip sync désactivée.

Enable:

Fonction HDMI lip sync activée.

L'Ampli-tuner AV peut être réglé de manière à corriger automatiquement tout décalage entre les signaux audio et les signaux vidéo en fonction des données transmises par le moniteur connecté.

Remarque

• Cette fonction n'est disponible que si votre téléviseur compatible HDMI prend en charge la fonction HDMI Lip Sync.
• Vous pouvez vérifier le délai appliqué par la fonction HDMI Lip Sync sur l'écran de synchronisation A/V.

Off:

Cette fonction permet aux appareils non compatibles RHD connectés par HDMI d'être commandés avec l'Ampli-tuner AV ( 72 à 73).

Remarque

• Lorsque ce paramètre est réglé sur « On » et que le menu est fermé, le nom des appareils compatibles R1HD connectés et « RIHD On » s'affichent sur l'Ampli-tuner AV. Search... (nom) RIHDOn Quand l'Ampli-tuner AV ne peut pas recevoir le nom de l'appareil, il est affiché comme « Player » ou « Recorder », etc. (^*) indique le numéro de deux ou plusieurs appareils). Lorsque ce paramètre est réglé sur « Off » et que le menu est fermé, « RIHD Off » s'affiche sur l'Ampli-tuner AV. Disconnect RIHD Off
• Lorsqu'un appareil compatible RHD est branché à l'AmpliTuner AV via le câble HDMI, le nom de l'appareil branché est affiché sur l'afficheur de l'Ampli-tuner AV. Par exemple, si vous commandez un lecteur Blu-ray/DVD (sous tension) à l'aide de la télécommande de l'Ampli-tuner AV pendant que vous regardez la télévision, le nom du lecteur Blu-ray/DVD s'affiche sur l'Ampli-tuner AV.
• Réglez sur « Off » lorsqu'un appareil connecté n'est pas compatible ou si vous n'êtes pas sûr qu'il soit compatible.
• Si les mouvements ne semblent pas naturels lorsque ce paramètre est réglé sur « On », régalez ce paramètre sur « Off »
• Consultez le manuel d'instructions de l'appareil branché pour plus d'informations.

Off:

Sélectionnez « Off » si vous ne souhaitez pas utiliser la fonction du canal audio de retard (ARC).

Auto:

Le signal audio du tuner de votre téléviseur peut être envoyé à la sortie HDMI OUT de l'Ampli-tuner AV.

La fonction de canal audio de retour (ARC) permet aux téléviseurs compatibles HDMI 1.4 d'envoyer le flux audio sur HDMI OUT de l'Ampli-tuner AV. Pour utiliser cette fonction, vous devez utiliser le sélecteur d'entrée TV/CD et votre téléviseur doit prendre en charge la fonction ARC.

Remarque

• Le paramètre « Audio Return Channel » ne peut être réglé que lorsque le paramètre « HDMI Control » est réglé sur « On »
• Ce paramètre est automatiquement réglé sur « Auto » lorsque le paramètre « HDMI Control » est réglé sur « On » pour la première fois.

Off:

Gestion de l'alimentation désactivée.

On:

Gestion de l'alimentation activée.

Pour relier les fonctions d'alimentation des appareils compatibles R1HD connectés par HDMI, sélectionnez « On »

Ce paramètre est automatiquement réglé sur « On » lorsque le paramètre « HDMI Control » est réglé sur « On » pour la première fois.

Remarque

• Le paramètre « Power Control » ne peut être réglé que lorsque le paramètre « HDMI Control » est réglé sur « On »
• La fonction de gestion de l'alimentation HDMI ne fonctionne qu’avec les appareils compatibles RHD et peut ne pas fonctionner correctement avec certains appareils en raison de leur configuration ou de leur incompatibilité.
• Lorsque cette fonction est réglée sur « On », la consommation augmente.
• Lorsque ce paramètre est réglé sur « On », que l'Ampli-tuner AV soit allumé ou en mode veille, les signaux audio et vidéo reçus par une entrée HDMI sont restitués sur le téléviseur ou d'autres appareils via la sortie HDMI (Fonction d'intercommunication HDMI). Lorsque la fonction d'intercommunication HDMI s'active en mode veille, le témoin HDMI THRU s'allume.
• La consommation électrique en mode veille augmente lorsque la fonction d'intercommunication HDMI est activée; cependant, il est possible de réduire la consommation électrique dans les cas suivants.
• Le téléviseur est en mode Veille.
• Vous regardez un programme télévisé.
• Consultez le manuel d'instructions de l'appareil branché pour plus d'informations.

Off:

Contrôle du téléviseur désactivé.

On:

Contrôle du téléviseur activé.

Réglez ce paramètre sur « On » si vous souhaitez commander l'Ampli-tuner AV à partir d'un téléviseur compatible R1HD raccordé à une prise HDMI.

Remarque

• N'affectez pas l'appareil branché à l'entrée HDMI au sélecteur TV/CD si vous avez réglé le paramètre « TV Control » sur « On ». Dans le cas contraire, le fonctionnement correct selon le CEC (Consumer Electronics Control) n'est pas garanti.
• Réglez ce paramètre sur « Off » si le téléviseur n'est pas compatible ou si vous n'êtes pas sûr qu'il est compatible.
• Le paramètre « TV Control » ne peut être réglé que lorsque les paramètres « HDMI Control » ( 51) et « Power Control » sont tous les deux réglés sur « On »
• Consultez le manuel d'instructions de l'appareil branché pour plus d'informations.

Après avoir modifié les réglages de « HDMI Control », « Audio Return Channel », « Power Control », ou « TV Control », coupez l'alimentation de tous les appareils branchés et remettez-les en marche. Consultez le manuel d'utilisation de tous les autres appareils branchés.

Grâce à ce réglage, vous pouvez protéger vos réglages en verrouillant les menus de configuration.

Menu principal

Verrouillé:

Menu de configuration verrouillé.

Unlocked:

Menu de configuration déverrouillé.

Lorsque les menus de configuration sont verrouillés, vous ne pouvez modifier chaque réglage.

Utilisation des réglages audio

Vous pouvez modifier plusieurs paramètres audio à partir du menu principal ( 24).

Remarque

Ces réglages sont désactivés lorsque :

• un casque est raccordé ou
• que le réglage « Audio TV Out » est configuré sur « On » ( 51) et qu'un autre sélecteur d'entrée que HDMI est sélectionné.

Réglages de commande de la tonalité

Vous pouvez régler les aigus et les graves des enceintes avant, sauf lorsqule mode d'écoute Direct, PureAudio (modèles pour l'Europe) ou THX est sélectionné.

Base

-10dB à 0dB à +10dB par pas de 2 dB.

Vous pouvez amplifier ou atténuer les sons basses fréquences restitués par les enceintes avant.

-10dB à 0dB à +10dB par pas de 2 dB.

Vous pouvez amplifier ou atténuer les sons haute fréquences restitués par les enceintes avant.

Remarque

• Pour bypasser les circuits de tonalité des aigus et des graves, sélectionnez le mode d'écoute Direct, Pure Audio (modèles pour l'Europe) ou THX.
• Vous pouvez également utiliser TONE de Ampli-tuner AV et TONE LEVEL +/- ( 54).

Niveau sonore des enceintes

Vous pouvez régler le volume de chacune des enceintes lorsque vous écoutez une source d'entrée.

Ces réglages temporaires sont annulés lorsqu'l'AmpliTuner AV est mis en veille. Pour enregistrer le réglage effectué, allez à « Level Calibration » ( 42) avant de mettre l'AmpliTuner AV en veille.

-15dB à 0dB à +12dB par pas de 1 dB.

-12dB à 0dB à +12dB par pas de 1 dB.

Remarque

• Vous ne pouvez pas utiliser cette fonction lorsque l'Ampli-tuner AV est en mode sourdine.
• Les enceintes régées sur « No » ou « None » dans la « Speaker Configuration » ( 41) ne peuvent pas être régées.

Consultez « Dynamic EQ » et « Dynamic Volume » de « Source Setup » (→ 45).

Grâce à la fonction Late Night, vous pouvez réduire la plage dynamique des contenus enregistrés en Dolby Digital de manière à pouvoir entendre correctement les séquences calmes lorsque vous écoutez avec un faible niveau sonore — idéal pour regarder des films tard dans la nuit sans déranger personne.

Pour les sources Dolby Digital et Dolby Digital Plus, les options sont :

Off:

Fonction Late Night désactivée.

Low:

Faible réduction dans la plage dynamique.

High:

Réduction importante dans la plage dynamique.

Pour les sources Dolby TrueHD, les options sont :

Auto:

La fonction Late Night est automatiquement réglée sur « On » ou « Off »

Off:

Fonction Late Night désactivée.

On:

Fonction Late Night activée.

Remarque

L'effet produit par la fonction Late Night dépend du contenu en cours de lecture et de l'intention du concepteur du son. Avec cer

tains contenus, elle n'aura pas ou peu d'effets quelles que soient les options que vous sélectionnez.

• La fonction Late Night peut être utilisée uniquement quand la source d'entrée est Dolby Digital, Dolby Digital Plus, ou Dolby TrueHD.
• La fonction Late Night est régée sur « Off » quand l'Amplificateur AV est mis en vue. Pour les sources Dolby TrueHD, elle est régée sur « Auto »

La fonction Music Optimizer optimise la qualité du son des fichiers musicaux compressés. À utiliser avec des fichiers musicaux qui utilisent une compression « avec perte », tels que les MP3.

Off:

Music Optimizer désactivé.

On:

Music Optimizer activé. Le témoin M. Opt s'allume ( 9).

Remarque

• La fonction Music Optimizer ne fonctionne qu’avec les signaux d’entrée audio numériques PCM avec une fréquence d’échantillonnage inférieure à 48 kHz et les signaux d’entrée audio analogiques. La fonction Music Optimizer est désactivée lorsque le mode d’écoute Pure Audio (modèles pour l’Europe) est sélectionné.
• Ce réglage est enregistré séparément pour chaque entrée.

Re-EQ

La fonction Re-EQ permet de compenser une bande son dont le contenu haute fréquence est trop dur afin de l'adapter à la visualisation en home-cinéma.

Re-EQ

Off:

Fonction Re-EQ désactivée.

On:

Fonction Re-EQ activée.

Cette fonction peut être utilisée avec les modes d'écoute suivants : Dolby Digital, Dolby Digital Plus, Dolby TrueHD, multicanaux, DTS, DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS Express, DSD, Dolby EX, Dolby Pro Logic IIz Height, Dolby PLIIx Movie, Neo:6 Cinema et source 5.1 canaux + Neo:6.

Re-eq(thx)

Off:

Fonction Re-EQ (THX) désactivée.

On:

Fonction Re-EQ (THX) activée.

Cette fonction peut être utilisée avec les modes d'écoute suivants : THX Cinema, THX Surround EX et THX Select2 Cinema.

Remarque

• Les réglages de la fonction Re-EQ sont mémorisés dans chaque mode d'écoute. Cependant, en mode d'écoute THX, quand l'Ampli-tuner AV est éteint, le réglage revient à « On »

Vous pouvez définir la priorité de la sortie audio en présence d'entrées numériques et analogiques.

Le signal audio du tuner de votre téléviseur peut être envoyé à la sortie HDMI OUT de l'Ampli-tuner AV.*1

Grâce à cette sélection, il est possible de sélectionner automatiquement le son du téléviseur en tant que priorité parmi d'autres affectations.

Vous devriez sélectionner ceci lorsqu'une entrée HDMI IN est affectée en tant que source d'entrée. Si les entrées HDMI (HDMI IN) et audio numérique (COAXIAL IN ou OPTICAL IN) ont été affectées, l'entrée HDMI est automatiquement sélectionnée comme une priorité.

Vous pouvez sélectionner ici lorsque que l'entrée COAXIAL IN est affectée en tant que source d'entrée. Si les entrées coaxiale et optique ont été affectées, l'entrée coaxiale est automatiquement sélectionnée comme une priorité.

Vous sous-poucez sélectionner ceci lorsqu que l'entree OPTICAL IN est affectee en tant que source d'entree. Si les entrees coaxiale et optique ont ete affectees, l'entree optique est automatiquement sélectionnée comme une priorité.

L'Ampli-tuner AV restitue toujours des signaux analogiques.

Remarque

• Ce réglage est mémorisé séparément pour chaque entrée.
• Ce paramètre ne peut être sélectionné que pour une source d'entrée affectée en tant qu'entrée HDMI IN, COAXIAL IN ou OPTICAL IN. *1 Vous pouvez sélectionner « ARC » si vous sélectionnez le sélecteur d'entrée TV/CD. Mais vous ne pouvez pas le sélectionner si vous avez sélectionné « Off » dans le réglage de « Audio Return Channel » ( 52).

Réglage du signal numérique entrant (fixed mode)

En appuyant sur ENTER lors de la sélection de « HDMI », « COAX », « OPT » dans « Audio

Selector >, vous pouvez spécifier le signal d'entrée dans le Fixed Mode. En appuyant à nouveau sur ENTER, vous pouvez retourner jusqu'au paramètre « Audio Selector ». Normalement, l'ampli-tuner AV détecte automatiquement le format du signal. Toutefois, si vous rencontrez les problèmes suivants lorsque vous lisez un contenu enregistré au format PCM ou DTS, vous pouvez régler manuellement le format de signal sur PCM ou sur DTS.

• Si le début des pistes d'une source PCM sont coupés, essayez de régler le format sur PCM.
• Si du bruit se fait entendre pendant l'avance ou le retour rapide sur un CD DTS, essayez de régler le format sur DTS.

Le format est détecté automatiquement. Si aucun signal d'entrée numérique n'est présent, l'entrée analogue correspondante est utilisée à la place.

Seuls les signaux d'entrée au format PCM 2 canaux seront restitués. Si le signal d'entrée n'est pas au format PCM, l'indicateur PCM clignote et un son est émis.

Seuls les signaux d'entrée au format DTS (et pas DTS-HD) seront restitués. Si le signal d'entrée n'est pas un signal DTS, l'indicateur DTS clignote et aucun son n'est émis.

Remarque

• Ce réglage est mémorisé séparément pour chaque entrée.
• Le réglage est réinitialisé à la valeur « Auto » lorsque vous modifiez le réglage dans « Sélecteur audio » ( 54).

Réglage des aigus et des graves

Vous pouvez régler les aigus et les graves des enceintes avant, sauf lorsque le mode d'écoute Direct, Pure Audio (modèles pour l'Europe) ou THX est sélectionné.

1 Appuyez à plusieurs reprises sur TONE sur l'Ampli-tuner AV pour sélectionner « Bass » ou « Treble ». 2 Utilisez TONE LEVEL - / + sur l'Ampli-tuner AV pour procéder au réglage.

Base

Consultez « Bass » et « Treble » dans « Réglages de commande de la tonalité » (→ 52).

Remarque

• Pour bypasser les circuits de tonalité des aigus et des graves, sélectionnez le mode d'écoute Direct, Pure Audio (modèles pour l'Europe) ou THX.
• Cette procédure peut également être effectuée à partir de la télécommande en utilisant le menu principal ( 24).

En plus de votre pièce d'installation principale, vous pouvez également profiter de la lecture dans l'autre pièce, que nous appelons zone 2. De plus, vous pouvez sélectionner une source différente pour chaque pièce.

Connexion de la zone 2

Vous pouvez raccorder les enceintes de la Zone 2 des deux façons suivantes :

1. Branchez-les directement sur l'Ampli-tuner AV.
2. Branchez-les à un amplificateur situé dans la Zone 2.

Branchement direct des enceintes de la zone 2 à l'ampli-tuner AV

Cette configuration permet une lecture avec un son 5.1 dans la pièce principale, et avec un son stéréo 2 canaux dans la Zone 2, avec une source différente pour chaque pièce. Cette fonction s'appelle Zone 2 amplifiée, car les enceintes de la Zone 2 sont amplifiées par l'Ampli-tuner AV. Lorsque la fonction Zone 2 amplifiée est désactivée, vous obtenez un son en 7.1 dans la pièce principale.

Pour utiliser cette configuration, vous devez régler le paramètre « Front High/Front Wide/Zone2 » sur « Zone2 » ( 56 ).

Installation

Raccordez les enceintes de la zone 2 aux bornes d'enceintes FRONT HIGH OR FRONT WIDE OR ZONE 2 SPEAKERS L/R de l'ampli-tuner AV.

Remarque

• Dans cette configuration, le volume de la Zone 2 est commandé par l'amplificateur-tuner AV.
• Powered Zone 2 ne peut pas être utilisée si « Speakers Type » est réglé sur « Bi-Amp ».

Raccordement des enceintes de la zone 2 à un amplificateur situé dans la zone 2

Cette configuration permet une lecture avec un son 7.1 dans la pièce principale, et avec un son stéréo 2 canaux dans la Zone 2, avec une source différente pour chaque pièce.

Installation

• Utilisez un câble audio RCA pour raccorder les prises ZONE 2 LINE OUT L/R de l’Ampli-tuner AV à une entrée audio analogique de l'amplificateur de la Zone 2.
• Raccordez les enceintes de la Zone 2 aux bornes d'enceintes de l'amplificateur de la Zone 2.

Remarque

• Le volume de la zone 2 doit être réglé sur l'amplificateur de la zone 2.

Paramétrage de la zone 2 amplifiée

Si vous avez raccordé les enceintes de la zone 2 à l'AmpliTuner AV, comme expliqué dans « Branchement direct des enceintes de la Zone 2 à l'AmpliTuner AV » ( 55), vous nevez régler le paramètre « Front High/From Wide/Zone2 » sur « Zone2 »

1 Utilisez le menu « Speaker Setup » pour sélectionner « Speaker Settings », puis appuyez sur ENTER. 2 Utilisez pour sélectionner « Front High/Front Wide/Zone2 » et pour sélectionner « Zone2 ».

Zone2:

Vous pouvez utiliser des enceintes en zone 2 (Zone 2 amplifiée activée).

Remarque

• Si « Zone2 » est sélectionné et si la zone 2 est activée, les enceintes de la zone 2 raccordées aux bornes d'enceintes FRONT HIGH OR FRONT WIDE OR ZONE 2 SPEAKERS L/R restituent le son, mais pas les enceintes surround arrêtées, avant hautes ou avant larges raccordées aux bornes d'enceintes SURR BACK OR FRONT HIGH OR FRONT WIDE SPEAKERS L/R. Si « Zone2 » est sélectionné et si la zone 2 est désactivée, les enceintes surround arrêtées, avant hautes ou avant larges restituent normalement le son.
• Lorsque « Front High/Front Wide/Zone2 » est réglé sur « Zone2 » et que le sélection d'entrée de la zone 2 est sélectionné, la consommation électrique en mode veille augmente légèrement.
• Powered Zone 2 ne peut pas être utilisé si « Speakers Type » est réglé sur « Bi-Amp » ( 41).

Utilisation de la zone 2

Cette section explique comment activer et désactiver la zone 2, comment sélectionner une source d'entrée pour la zone 2 et comment régler le volume de la zone 2.

Contrôle de la zone 2 à partir du ampli-tuner AV

Témoin ZONE 2 Boutons du sélecteur d'entrée

Pour activer la Zone 2 et sélectionner une source d'entrée, appuyez sur ZONE 2, puis sur un sélecteur d'entrée dans les 8 secondes qui suivent.

La zone 2 est activée, le témoin ZONE 2 s'allume.

Pour sélectionner la bande AM ou FM, appuyez plusieurs fois sur la touche TUNER du sélecteur d'entrée.

(modules pour l'Amérique du Nord) Vous pouvez également sélectionner SIRIUS.

Pour sélectionner la même source que dans la pièce principale, appuyez à plusieurs reprises sur ZONE 2 jusqu'à ce que « Z2 Selector: Source » s'affiche à l'écran.

Remarque

• Vous ne pouvez pas sélectionner des stations de radio AM ou FM différentes dans la pièce principale et la zone 2. La même station de radio FM/AM sera diffusée dans les deux pièces.

Pour désactiver la zone 2, appuyez sur la touche OFF.

Remarque

• Quand la zone 2 amplifiée est utilisée, les modes d'écoute pour lesquels les enceintes surround arrière ou avant hautes ou avant larges (6.1/7.1) sont nécessaires (Dolby Digital EX, DTS-ES, THX Select2 Cinema, Dolby Pro Logic IIz height et Audyssey DSX^TM) ne sont pas disponibles.
• Lorsque « Front High/Front Wide/Zone2 » est réglé sur « Zone2 » et que le sélecteur d'entrée de la zone 2 est sélectionné, la consommation électrique en mode veille augmente légèrement.

1 Appuyez sur ZONE2 puis sur on/standby.

La zone 2 est activée, le témoin ZONE 2 s'allume.

2 Pour sélectionner une source d'entrée pour la zone 2, appuyez sur la touche ZONE2, puis sur les boutons du/selecteur d'entrée.

Pour sélectionner la bande AM ou FM, appuyez plusieurs fois sur TUNER.

(modules pour l'Amérique du Nord) Vous pouvez également sélectionner SIRIUS.

Remarque

• Vous ne pouvez pas sélectionner des stations de radio AM ou FM différentes dans la pièce principale et la zone 2. La même station de radio FM/AM sera diffusée dans les deux pièces.

Remarque

• Pour contrôler la zone 2, vous devez appuyer sur ZONE2 de la télécommande.

Utilisation à l'aide de la télécommande

1. Appuyez sur ZONE2. 2. Utilisez VOL △/▽ pour ajuster le volume.

Utilisation de l'ampli-tuner AV

1 Appuyez sur ZONE 2 (le témoin ZONE 2 et le sélecteur de la zone 2 à l'écran clignotent). 2 Utilisez - / + dans les 8 secondes pour ajuster le volume.

Si vos enceintes de la zone 2 sont raccordées à un récepteur ou à un amplificateur intégré situé dans la zone 2, utilisez sa fonction de contrôle du volume pour régler le volume.

Conseil

• Pour désactiver la mise en sourdine, appuyez sur ZONE2, puis à nouveau sur MUTING.

Remarque

• Seul le son des sources d'entrée analogiques est restitué par les bornes d'enceintes ZONE 2 LINE OUT et FRONT HIGH OR FRONT WIDE OR ZONE 2 SPEAKERS L/R. Le son des sources d'entrée numériques n'est pas restitué. Si aucun son n'est restitué lorsqu'une source d'entrée est sélectionnée, assurez-vous qu'elle est raccordée à une entrée analogique.
• Quand la zone 2 amplifiée est utilisée, les modes d'écoute pour lesquels les enceintes surround arrière ou avant hautes ou avant larges (6.1/7.1) sont nécessaires (Dolby Digital EX, DTS-ES, THX Select2 Cinema, Dolby Pro Logic IIz height et Audyssey DSX^TM) ne sont pas disponibles.
• Lorsque la zone 2 est activée, les fonctions ne sont pas disponibles.
• Vous ne pouvez pas sélectionner des stations de radio AM ou FM différentes dans la pièce principale et la zone 2. La même station de radio FM/AM sera diffusée dans les deux pièces. Par exemple, si une station FM est sélectionnée dans la pièce principale, cette station sera également diffusée dans la Zone 2.
• Le mode sourdine de la Zone 2 peut également être désactivé en réglant le volume.

Raccordement d'une station d'accueil onkyo

N°	Station d'accueil Onkyo	Câble	Remarque	Page
1	Station d'accueil UP-A1(Station d'accueil pour port universel en option)	—	• Quand une station d'accueil UP-A1 avec un iPod inséré est branchée, la consommation en mode veille augmente légèrement.• Vous pouvez commander votre iPod quand « PORT » est sélectionné comme source d'entrée.• Consultez le manuel d'instructions de la station d'accueil UP-A1 pour plus d'informations.	(→ 59)
2	ND-S1	Audio numérique optique	• Consultez le manuel d'instructions du ND-S1 pour plus d'informations.*1 Les sorties audio du ND-S1 sont des sorties numériques. Si l'entrée audio numérique de votre Ampli-tuner AV ne peut pas être affecté à un sélecteur d'entrée dont l'affichage d'entrée peut être réglé sur « DOCK», ne branchez pas le cable du RI, signant un dysfonctionnement pourrait survenir.	(→ 59)
		Audio numérique coaxial
		Câble RI*1
3	Station d'accueil RI	Audio analogue (RCA)	• Consultez le manuel d'instructions de la station d'accueil RI pour plus d'informations.*1 Pour utiliser RI (Remote Interactive), vous doivent établier une connexion audio analogique (RCA) entre l'Ampli-tuner AV et la station d'accueil RI.	(→ 60)
		Vidéo composantes
		Vidéo composite
		Câble RI*1

Utilisation de la station d'accueil onkyo

La station d'accueil est vendue séparément. Pour les informations les plus récentes sur les appareils de la station d'accueil Onkyo, visitez le site Web Onkyo à l'adresse : http://www.onkyo.com Avant d'utiliser des appareils de la station d'accueil série Onkyo, effectuez la mise à jour du logiciel de votre iPod, disponible sur le site Web d'Apple. Pour les modèles d'iPod pris en charge, consultez le manuel d'instructions de la station d'accueil Onkyo.

Station d'accueil UP-A1

Grâce à la station d'accueil UP-A1, vous pouvez facilement lire les fichiers musicaux, les photos ou les films enregistrés sur votre iPod Apple via l'Ampli-tuner AV et profiter d'un son exceptionnel.

Vous pouvez utiliser la télécommande de l'Ampli-tuner AV pour actionner votre iPod.

Fonctionnement de base

L'Ampli-tuner AV peut mettre plusieurs secondes à s'allumer, vous risquez ainsi de ne pas entendre les premières mesures de la première chanson.

Mise en marche automatique

Si vous lancez la lecture de l'iPod lorsque l'Ampli-tuner AV est en veille, l'Ampli-tuner AV s'allume automatiquement et sélectionne votre iPod comme source d'entrée.

Changement direct

Si vous lancez la lecture de l'iPod alors que vous écoutez une autre source d'entrée, l'Ampli-tuner AV sélectionne automatiquement votre iPod comme source d'entrée.

Utilisation de la télécommande de l'ampli-tuner AV

Vous pouvez utiliser la télécommande de l'Ampli-tuner AV pour commander les fonctions de base de l'iPod ( 60)

Remarques concernant le fonctionnement

• La fonctionnalité dépend du modèle et de la génération de votre iPod.
• Avant de sélectionner une autre source d'entrée, arrêtez la lecture de l'iPod pour éviter que l'Ampli-tuner AV ne sélectionne par erreur l'iPod comme source d'entrée.
• Si des accessoires sont branchés à votre iPod, l'Ampli-tuner AV peut ne pas être en mesure de sélectionner correctement la source d'entrée.
• Lorsque vous connectez la station d'accueil UP-A1 Dock au tuner radio UP-HT1 (modèle pour l'Amérique du Nord)/UP-DT1 (modèle pour l'Europe) avec AUTO sélectionné via le sélection de mode, vous pouvez commuter les sources d'entrée entre la station d'accueil UP-A1 et le tuner en appuyant à plusieurs reprises sur PORT sur le panneau avant.
• Lorsque votre iPod est dans la station d'accueil UP-A1, sa commande de volume n'a peu effet. Si vous régalez la commande du volume sur votre iPod alors qu'il se trouve dans la station d'accueil UP-A1, assurez-vous que le volume n'est pas trop élevé avant de rebrancher votre casque.
• La fonction de mise en marche automatique ne fonctionnera pas si vous reglerez votre iPod sur une station d'accueil de la UP-A1 en cours de lecture.
• Lorsque la Zone 2 est activée, vous ne pouvez pas utiliser les fonctions de mise en marche automatique ou de changement direct.
• Ne coupez pas l'alimentation tant que l'iPod est encore raccordé à cet appareil via la station d'accueil UP-A1.
• Configurez votre iPod dans la station d'accueil UP-A1 après que l'Ampli-tuner AV s'est allumé.

Utilisation du réveil de votre ipod

Vous pouvez utiliser le réveil de votre iPod pour mettre automatiquement en marche votre iPod et l'Ampli-tuner AV à une heure spécifiée. La source d'entrée de l'Ampli-Tuner AV passe automatiquement sur le sélecteur PORT.

Remarque

• Pour utiliser cette fonction, votre iPod doit être dans la station d'accueil UP-A1 et celle-ci doit être branchée à l'Ampli-tuner AV.
• Cette fonction est active uniquement avec le mode Standard ( 61).
• Lorsque vous utilisez cette fonction, veillez à régler la commande de volume de l'Ampli-tuner AV à un niveau adaptable.
• Lorsque la Zone 2 est activée, vous ne pouvez pas utiliser cette fonction.
• Vous ne pouvez pas utiliser cette fonction pour des effets sonores sur votre iPod.

Chargement de la batterie de votre ipod

La station d'accueil UP-A1 charge la batterie de votre iPod lorsque celui-ci est placé dans la station qui est branchée à la prise UNIVERSAL PORT de l'Ampli-tuner AV. Lorsque votre iPod est dans la station d'accueil UP-A1, sa batterie est chargée lorsque l'Ampli-tuner AV est réglé sur « Activé » ou « Veille ».

Remarque

• Quand une station d'accueil UP-A1 avec un iPod inséré est branchée, la consommation en mode veille augmente légèrement.

Messages d'état

L'Ampli-tuner AV contrôle la connexion avec la station d'accueil.

L'ampli-tuner AV n'est pas compatible avec la station d'accueil branchée.

- PORT up-A1

La station d'accueil UP-A1 est connectée.

Remarque

• L'Ampli-tuner AV affiche le message « UP-A1 » pendant plusieurs secondes après avoir reconnu la station d'accueil UP-A1.
• Si le message d'état ne s'affiche pas sur l'écran de l'Ampli-tuner AV, vérifie la connexion avec votre iPod.

ND-S1

Grâce au ND-S1 Digital Media Transport, vous pouvez facilement diffuser les fichiers musicaux enregistrés sur votre iPod via l'Ampli-tuner AV et profiter d'un son exceptionnel.

Le ND-S1 traite le signal audio numérique directement à partir de votre iPod pour une sortie audio numérique de haute qualité (optique ou coaxiale).

Remarque

• Vous devez désigner la valeur « iPod » à l'aide du bouton iPod/PC du ND-S1.
• Réglez le paramètre Affichage d'entrée de l'Ampli-tuner AV sur « DOCK » (→ 25).

Grâce à la station d'accueil RI, vous pouvez facilement diffuser de la musique enregistrée sur votre iPod Apple via l'Ampli-tuner AV et profiter d'un son extraordinaire, ainsi que regarder des diaporamas et des vidéos de l'iPod sur votre téléviseur. En outre, l'affichage à l'écran (OSD) vous permet d'afficher, de parcourir et de sélectionner le contenu de votre iPod sur votre téléviseur, et grâce à la télécommande fournie, vous êtes en mesure de commander votre iPod via le confort de votre canapé. Vous pouvez même utiliser la télécommande de l'Ampli-tuner AV pour actionner votre iPod.

Remarque

• Saissez le code de télécommande approprié avant d'utiliser la télécommande de l'Ampli-tuner AV pour la première fois (consultez 63). Raccordez la station d'accueil RI à l'Ampli-tuner AV au moyen d'un câble RI ( 58)
• Réglez le commutateur RI MODE de la station d'accueil RI sur « HDD » ou « HDD/DOCK »
• Réglez le paramètre Affichage d'entrée de l'Ampli-tuner AV sur « DOCK » (→ 25).

Système activé

Lorsque vous allumez l'Ampli-tuner AV, le ND-S1, la station d'accueil RI et l'iPod s'allument automatiquement. En outre, lorsque le ND-S1, la station d'accueil RI et l'iPod sont allumés, il est possible d'allumer l'Ampli-tuner AV en appuyant sur ON/STANDBY.

Mise en marche automatique

Si vous appuyez sur la télécommande alors que l'Ampli-tuner AV est en veille, l'Ampli-tuner AV s'allume automatiquement et sélectionne votre iPod comme source d'entrée, et ce dernier commence la lecture.

Changement direct

Si vous lancez la lecture de l'iPod alors que vous écoutez une autre source d'entrée, l'Ampli-tuner AV sélectionne automatiquement l'entrée à laquelle le ND-S1 et la station d'accueil RI sont raccordés.

Utilisation de la télécommande de l'ampli-tuner AV

Vous pouvez utiliser la télécommande de l'Ampli-tuner AV pour commander les fonctions de base de l'iPod.

Utilisation du réveil de votre ipod

Si vous utilisez la fonction d'alarme de votre iPod pour démarrer la lecture, l'Ampli-tuner AV s'allume automatiquement à l'heure spécifiée et sélectionne votre iPod comme source d'entrée.

Remarque

• Les opérations liées ne fonctionnent pas avec la lecture de vidéo ou lorsque l'alarme est réglée pour dire un son.
• Si vous utilisez votre iPod avec d'autres accessoires, il est possible que la détection de lecture de l'iPod ne fonctionne pas.
• Cette fonction est active uniquement avec le mode Standard ( 61).

Remarques concernant le fonctionnement

• Utilisez la commande de volume de l'Ampli-tuner AV pour ajuster le volume de la lecture.
• Lorsque votre iPod est dans le ND-S1 ou RI Dock, sa commande de volume n'a peu d'effet. Si vous régalez la commande du volume sur votre iPod alors qu'il se trouve dans la station d'accueil UP-A1, assurez-vous que le volume n'est pas trop élevé avant de rebrancher votre casque.

Remarque

• Avec la 5e génération d'iPod et l'iPod nano, la molette à cliquer est désactivée pendant la lecture. Pour le ND-S1, utilisez le iPod bouton pour démarrer et arrêter la lecture et la télécommande pour commander les autres fonctions de l'iPod.

Commande de votre ipod

En appuyant sur REMOTE MODE qui est pré-programmé avec le code de télécommande de votre station d'accueil, vous pouvez contrôler l'iPod placé sur votre station d'accueil.

Pour toute information complémentaire sur la saisie des codes de télécommande, consultez « Saisie des codes de télécommande préprogrammés » ( 63).

Consultez le manuel d'instructions de la station d'accueil pour toute information complémentaire.

Station d'accueil UP-A1

PORT est pré-programmé avec le code de télécommande permettant de contrôler une station d'accueil branchée au connecteur du port universel.

Vous pouvez commander votre iPod quand « PORT » est sélectionné comme source d'entrée.

Sans la commande RI

Vous devez tout d'abord saisir un code de télécommande 82990 ( 63)

ND-S1

• Sélectionnez la valeur « iPod » à l'aide du bouton iPod/PC du ND-S1.

Station d'accueil RI

• Réglez le commutateur RI MODE de la station d'accueil RI sur « HDD » ou « HDD/DOCK »
• ON/STANDBY peut ne pas fonctionner avec un code de télécommande (sans RI). Dans ce cas, effectuez une connexion RI et saisissez le code de télécommande 81993 (avec RI).

Avec la commande RI

Dans ce cas, effectuez une connexion R1 et saisissez le code de télécommande 81993 (avec R1). - Réglez le paramètre Affichage d'entrée de l'Ampli-tuner AV sur « DOCK » ( 25).

Boutons disponibles

Boutons		Station d'accueil Onkyo UP-A1	ND-S1	RI Station d'accueil
①	ON/STANDBY /①		✓	✓*1
②	TOP MENU		✓*5	✓*6
③	▲/▼/▲ ENTER	✓	✓*5	✓
	PLAYLIST ▲/▲	✓*3	✓	✓
④	▲, □, □, ▲, ▲, ▲, ▲, ▲, ▲	✓	✓	✓
⑤	REPEAT	✓	✓	✓
	RANDOM	✓	✓	✓
	PLAY MODE	✓*4	✓*5	✓*4
⑥	DISPLAY*7	✓*2	✓*5	✓
⑦	MUTING	✓	✓*5	✓
⑧	ALBUM +/-	✓	✓	✓
⑨	VOL ▲/▼	✓	✓*5	✓
⑩	MENU		✓*5	✓
⑪	RETURN	✓

• Selon les modèles, générations et stations d'accueil RI pour iPod, certains boutons peuvent ne pas fonctionner comme prévu.
• Pour plus de détails concernant le fonctionnement de l'iPod, consultez le manuel d'instructions de la station d'accueil RI. *1 Cette touche ne permet pas d'éteindre ou d'allumer la station d'accueil IR Onkyo DS-A2 ou DS-A2X. Il se peut que votre iPod ne réagisse pas la première fois que vous pressez ce bouton. Dans ce cas, pressez à nouveau le bouton.

Cela est dû au fait que la télécommande transmet les commandes de mise sous tension et de mise en veille alternativement. Ainsi, si votre iPod est déjà allumé, il le reste lorsque votre télécommande transmet la commande de mise sous tension.

De même, si votre iPod est déjà éteint, il le reste lorsque la télécommande transmet la commande d'extinction.

*2 Appuyez sur DISPLAY pour modifier les modes suivants :

Mode standard

Rien n'est affiché sur votre téléviseur et vous pouvez naviguer et sélectionner les contenus désirés en utilisant l'écran de votre méthode d'iPod.

Seul ce mode peut diffuser la vidéo.

Mode étendu (musique)

Les listes de lecture (artistes, albums, chansons, etc.) s'affichent sur toute télévision et vous pouvez naviguer et sélectionner la musique désirée tout en regardant le télévisor.

Mode étendu (video)

Les listes de lecture (films, clips vidéo, émissions de télévision, podcasts vidéo ou locations) s'affichent sur votre téléviseur et vous pouvez naviguer et sélectionner la vidéo désirée tout en regardant le téléviseur.

En mode Étendu (voir 2), PLAYLIST est utilisé comme bouton de saut de page.

En modes page, vous pouvez localiser rapidement vos morceaux préférés, même si vos listes de morceaux, d'artistes, etc sont très longues.

Mode reprise

Avec la fonction reprise, vous pouvez reprendre la lecture du morceau lu lorsque vous avez retiré votre iPod de la station d'accueil RI ou sélectionné le mode Standard.

5 Vous pouvez réaliser des opérations si vous vous connectez le ND-S1 en branchant le câble RI. 6 TOP MENU fonctionne comme un bouton Mode lorsqu'il est utilisé avec une station d'accueil DS-A2 RI. *7 DISPLAY permet d'activer le rétro-éclairage pendant 30 secondes.

Remarque

• En mode Étendu (voir *2), la lecture continue même si l'Ampli-tuner AV est.
• En mode Étendu (voir *2), vous ne pouvez pas faire fonctionner votre iPod directement.
• En mode Étendu (voir *2), l'acquisition des contenus peut prendre quelques minutes.

Vous pouvez utiliser la télécommande du Ampli-tuner AV (réf. RC-765M) pour contrôler d'autres appareils AV, y compris ceux de marque différente. Cette section explique comment saisir le code de télécommande (la valeur par défaut est soulignée) d'un appareil que vous souhaitez contrôler : lecteur DVD, téléviseur, CD, etc.

Codes de télécommande préprogrammés

Les REMOTE MODE suivants sont préprogrammés au moyen de codes de télécommande permettant de commander les appareils figurant dans la liste. Vous n'avez pas besoin de saisir de code de télécommande pour commander ces appareils.

Pour toute information complémentaire sur la commande de ces appareils, consultez les pages indiquées.

BD/DVD Lecteur Blu-ray Onkyo ( 64)

TV/CD Lecteur CD Onkyo ( 64)

PORT Pour port universel Onkyo ( 60)

Recherche d'un code de télécommande

Vous pouvez rechercher le code de télécommande approprié dans le menu de configuration OSD.

Remarque

• Ce réglage ne peut être effectué qu'à partir du Menu de configuration OSD.

1 Appuyez sur RECEIVER, puis SETUP. Le menu principal apparait sur l'écran.

2 Utilisez △/▽ pour sélectionner « Remote Controller Setup », puis appuyez sur ENTER. Le menu « Remote Controller Setup » apparait.

3 Appuyez sur ENTER.

Utilisez / pour sélectionner le mode à distance, puis appuyez sur ENTER. Le menu de sélection de catégorie apparait.

5 Utilisez / pour sélectionner une catégorie, puis appuyez sur ENTER.

L'écran de saisie de la marque apparait.

6 Utilisez / / pour sélectionner un caractère, puis appuyez sur ENTER.

Répétez cette étape pour les trois premiers caractères du nom de la marque.

Lorsque vous avez sélectionné troisième caractère, sélectionnez «Search», puis appuyez sur ENTER.

Une fois la recherche terminée, une liste de marques apparait.

Si vous ne trouvez pas la marque que vous cherchez :

Utilisez pour sélectionner « Not Listed », puis appuyez sur ENTER.

L'écran de saisie de la marque apparait.

7 Utilisez / pour sélectionner une marque, puis appuyez sur ENTER.

Une fois la recherche terminée, un code de télécommande ainsi que la procédure de saisie apparaissent. Essayez ce code.

Code de télécommande (Nombre de résultats de recherche)

Le menu « Remote Mode Setup » apparait.

Si vous ne pouvez pas commander un appareil, utilisez pour sélectionner « Doesn't work (try next code) », puis appuyez sur ENTER.

Le code suivant apparait.

Saisie des codes de télécommande préprogrammés

Vous devrez saisir un code pour chacun des appareils que vous souhaitez commander.

1 Recherche le code de télécommande approprié dans la liste des Codes de télécommandes. Les codes sont classés par catégorie (ex.: lecteur DVD, téléviseur, etc.). 2 Tout en maintenant enfoncé REMOTE MODE pour lequel vous souhaitez associer un code, pressez et maintenez enfoncé DISPLAY pendant environ 3 secondes.

Le témoin Remote s'allume.

Remarque

• Aucun code de télécommande ne peut être entré pour RECEIVER et ZONE 2.
• Seuls les codes de télécommande de téléviseurs peuvent être entrés pour TV.
• À l'exception de RECEIVER, TV et ZONE 2, vous pouvez entrer des codes de télécommande de n'importe quelle catégorie pour REMOTE MODE. Cependant, ces boutons font également office de bouton de sélecteur d'entrée ( 23) : par conséquent, CHOISSEZ REMOTE MODE correspondant à l'entrée à laquelle vous souhaitez raccorder votre appareil. Par exemple, si vous raccordez votre lecteur CD à l'entrée CD, choisissez TV/CD lorsque vous saisissez le code de télécommande.

Vous disposez de 30 secondes pour saisir le code de télécommande à cinq chiffres à l'aide des boutons numérotés.

Le témoin Remote clignote deux fois.

Si le code de télécommande n'a pas été saisi correctement, le témoin Remote ne clignote qu'une seule fois.

Remarque

• Les codes de télécommande fournis sont corrects au moment de l'impression de la liste, mais ils sont susceptibles d'être modifiés.

Codes de télécommande pour les appareils onkyo raccordés via RI

Les appareils Onkyo raccordés via Rl se commandent en pointant la télécommande vers l'Ampli-tuner AV, et non vers l'appareil. Cela vous permet de commander des appareils qui ne sont pas visibles (rangés dans un meuble, par exemple).

Assurez-vous que l'appareil Onkyo est raccordé à l'aide d'un câble R1 et d'un câble audio analogique (RCA).

Consultez « Raccordement d'appareils Onkyo R1 » pour toute information complémentaire ( 20).

2 Saisissez le code de télécommande approprié pour REMOTE MODE.

BD/DVD

31612:

Lecteur DVD Onkyo avec R

• TV/CD

71327:

Lecteur CD Onkyo avec RL

42157:

Platine à cassette ONYKO avec R1

• PORT

81993:

Station d'accueil Onkyo

Consultez la section précédente pour savoir comment saisir les codes de télécommande.

Remarque

• Lorsque vous utilisez une platine à cassette raccordée via R1, appuyez et maintenez enfoncé TV/CD pour commuter sur TAPE.

Appuyez sur REMOTE MODE, pointez la télécommande vers l'ampli-tuner AV et faites fonctionner l'appareil.

Si vous souhaitez contrôler un appareil Onkyo en pointant la télécommande directement vers ce dernier ou si vous souhaitez contrôler un appareil Onkyo qui n'est pas raccordé via RI, utilisez les codes de télécommande suivants:

BD/DVD

30627:

Lecteur DVD Onkyo sans RI

• TV/CD

71817:

Lecteur CD Onkyo sans R

11807:

Téléviseur Onkyo

Si vous souhaitez commander un appareil Onkyo en pointant directement la télécommande vers celui-ci, utilisez les codes de télécommande ci-dessous :

32900:

Lecteur Blu-ray Onkyo

32901:

Lecteur HD-DVD Onkyo

70868:

Enregistreur de MD Onkyo

71323:

Graveur de CD Onkyo

82990:

Station d'accueil Onkyo

Remarque

• Si vous raccordez une platine à cassette à la prise TV/CD IN, ou une station d'accueil RI aux prises TV/CD IN, VCR/DVR IN ou GAME IN, pour que RI fonctionne correctement, vous devez régler l'affichage d'entrée de manière appropriée ( 25).

Réinitialisation des boutons de REMOTE mode

Vous pouvez réinitialiser un REMOTE MODE en lui réaffectant son code de télécommande par défaut.

1 Tout en maintenant enfoncé le bouton REMOTE MODE que vous souhaitez initialiser, maintenez enfoncé HOME jusqu'à ce que le témoin Remote s'allume (au bout d'environ 3 secondes). 2 Patientez 30 secondes, puis appuyez de nouveau sur REMOTE MODE.

Le témoin Remote clignote deux fois, ce qui indique que la touche a été réinitialisée.

Chaque bouton REMOTE MODE est préprogrammé avec un code de télécommande. Lorsqu'un bouton est réinitialisé, son code préprogrammé est rétabli.

Réinitialisation de la télécommande

Vous pouvez réinitialiser la télécommande et rétablir ses réglages par défaut.

1 Tout en maintenant enfoncé le bouton RECEIVER, maintenez enfoncé le bouton HOME jusqu'à ce que le témoin Remote s'allume (au bout d'environ 3 secondes). 2 Patientez 30 secondes, puis appuyez de nouveau sur RECEIVER.

Le témoin Remote clignote deux fois, ce qui indique que la télécommande a été réinitialisée.

Commande d'autres appareils

En appuyant sur le bouton REMOTE MODE préprogrammé avec le code de télécommande de votre appareil, vous pouvez commander votre appareil comme indiqué ci-dessous.

Pour toute information complémentaire sur la saisie des codes de télécommande des différents appareils, consultez « Saisie des codes de télécommande préprogrammés » ( 63).

Commande d'un téléviseur

TV est préprogrammé avec le code de télécommande permettant de contrôler un téléviseur compatible RiHD*1 (limité à certains modèles). Le téléviseur doit être capable de recevoir les signaux de la télécommande via une liaison RiHD et il doit être raccordé à l'Ampli-tuner AV via une connexion HDMI. Si la commande de votre téléviseur via RiHD ne fonctionne pas très bien, programmez le code de télécommande de votre téléviseur dans TV et utilisez la télécommande de votre téléviseur pour commander ce dernier.

Commande d'un lecteur blu-ray/dvd, HD DVD ou d'un graveur DVD

BD/DVD est préprogrammé avec le code de télécommande permettant de contrôler un appareil compatible RiHD*1 (limité à certains modèles). L'appareil doit être capable de recevoir les signaux de la télécommande via une liaison RiHD et il doit être raccordé à l'Amplifier via une connexion HDMI.

Boutons disponibles

Remarque

• Avec certains appareils, certains boutons peuvent ne pas fonctionner comme prévu, voir ne pas fonctionner du tout.

Appareils Boutons		TV	Lecteur DVD/graveur de DVD		Magnétoscope/magnétoscope numérique		Décodeur satellite Décodeur cable	Lecteur CD/graveur de CD Entreglementreur de MD	Platine à cassette
			Lecteur Blu-ray Lecteur HD DVD
①	ON/STANDBY I/O	√	√		√	√	√	√	√
②	I/O, INPUT, TV VOL ▲/▼	√
③	GUIDE	√			√	√
	TOP MENU		√
④	▲/▼/▲/▼ ENTER	√	√		√	√	√
⑤	SETUP	√	√		√	√	√
⑥	▲, II, ▲, ▲▼, ▲▼, ▲▼, ▲▼	√*1	√		√	√	√	√*3
⑦	SEARCH	√*1*2	√*1	√*2		√*2	√
	REPEAT	√*1*2	√	√*2		√*2	√
	RANDOM	√*1*2	√*1	√*2		√*2	√
	PLAY MODE	√*1*2	√*1	√*2		√*2	√
⑧	Numéro: 1 à 9, 0	√	√		√	√	√
	Numéro: +10	√*1	√*1		√	√	√
⑨	DISPLAY	√	√		√	√	√
⑩	MUTING	√	√		√	√	√	√
⑪	CH +/-	√	√		√	√
	DISC +/-		√				√
⑫	PREV CH	√			√	√
	MENU		√
⑬	RETURN	√	√		√	√
⑭	AUDIO	√*1	√*1			√
⑮	CLR	√	√		√	√	√

1 La fonction RiHD n'est pas prise en charge. Le RiHD pris en charge par l'Ampli-tuner AV est la fonction de commande du système CEC de la norme HDMI. 2 Ces boutons fonctionnent comme les boutons de couleur ou les boutons A, B, C, D. *3 III (Pause) fonctionne comme une lecture en arrêt.

Remarque

• Consultez « Commande de votre iPod » à propos de l'utilisation d'un iPod (→ 60).

Si vous rencontrez un problème lors de l'utilisation de l'Ampli-tuner AV, recherchez la solution dans cette section. Si vous ne pouvez pas résoudre vous-même le problème, contactez votre revendeur Onkyo.

Si vous ne pouvez pas résoudre vous-même le problème, essayez de réinitialiser l'Ampli-tuner AV avant de contacter votre revendeur Onkyo.

Pour réinitialiser l'Ampli-tuner AV à ses réglages d'usine, allumez-le et, tout en maintenant le bouton VCR/DVR enfoncé, appuyez sur ON/STANDBY.

"Clear" sera affiché et l'Ampli-tuner AV passera en mode veille.

La réinitialisation de l'Ampli-tuner AV supprimera vos stations de radio préenregistrées et vos paramètres personnalisés.

Pour réinitialiser la télécommande à ses valeurs par défaut, tout en maintenant enforcé le bouton RECEIVER, maintenez enforcé le bouton HOME jusqu'à ce que le témoin Remote s'allume (au bout d'environ 3 secondes). Appuyez de nouveau sur RECEIVER dans les 30 secondes.

Les menus de configuration OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché sur la sortie MONITOR OUT V ou à la sortie COMPONENT VIDEO OUT, utilisez l'affichage de l'Ampli-tuner AV lorsque vous modifiez les paramètres.

L'ampli-tuner AV ne s'allume pas

Assurez-vous que le cordon d'alimentation est bien branché sur la prise murale.

Débranchez le cordon d'alimentation de la prise murale, attendez 5 secondes au moins, puis rebranchez-le.

L'indicateur standby clignote en rouge

Le circuit de protection a été activé. Débranchez immédiatement le cordon d'alimentation de la prise murale. Débranchez tous les câbles des enceintes et des sources d'entrée, et laissez le cordon d'alimentation de l'Amplitur AV débranché pendant 1 heure. Ensuite, rebranchez le cordon d'alimentation et régalez le volume au maximum. Si l'Amplitur AV reste allumé, régalez le volume au minimum, débranchez le cordon d'alimentation, et rebranchez les enceintes et les sources d'entrée. Si l'Amplitur AV s'éteint lorsque vous régalez le volume au maximum, débranchez le cordon d'alimentation et contactez votre revendeur Onkyo.

Aucun son n'est reproduit, ou le son très faible

Assurez-vous que la source d'entrée numérique a bien été sélectionnée. 40

Assurez-vous que toutes les fiches de branchement 16 audio sont enfichées complètement.

Assurez-vous que les entrées et les sorties de tous les 17-20 appareil sont branchées correctement.

Assurez-vous que la polarité des câbles d'enceinte est correcte, et que les fils dénudés sont en contact avec la partie métallique de chaque borne d'enceinte.

Assurez-vous que la source d'entrée a bien été sélectionnée.

Assurez-vous que les câbles d'enceinte ne sont pas en court-circuit. 13

Vérifiez le réglage du volume. L'Ampli-tuner AV est conçu pour vous faire profiter des joies du home-cinéma. Il est doté d'une large plage de volume pouvant être réglée avec précision.

Si le témoin MUTING est affiché à l'écran, appuyez sur le bouton MUTING de la télécommande pour désactiver la fonction de coupure de l'Ampli-tuner AV.

Lorsque des écouteurs sont branchés sur la prise 25 PHONES, aucun son n'est restitue par les enceintes.

Si aucun son n'est restitué par un lecteur DVD branché sur l'entrée HDMI IN, vérifie les paramètres de sortie du lecteur DVD, en veillant à sélectionner un format audio pris en charge.

Vérifiez les paramètres de sortie audio numérique de l'appareil branché. Sur certaines consoles de jeu, comme celles prenant en charge les DVD, le paramètre est désactivé par défaut.

Avec certains DVD-video, vous nevez selectionner un format de sortie audio dans un menu. Avec certains DVD-video, vous devez sélectionner un format de sortie audio dans un menu.

Si votre platine disques utilise une cellule à bobines mobiles, vous devez brancher un préamplificateur ou un transformateur.

Assurez-vous qu'aucun câble de branchement n'est plié, torsadé, ou endommagé.

Tous les modes d'écoute n'utilisent pas l'ensemble des enceintes. 33

Indiquez les distances des enceintes et régalez le niveau sonore de chaque enceinte. 42

Assurez-vous que le microphone de configuration des enceintes n'est plus branché.

Le format du signal d'entrée est régé sur PCM ou DTS. Réglez-le sur Auto.

Seuls les enceintes avant reproduisent un son

Lorsque le mode d'écoute Stéréo ou Mono est sélectionné, seules les enceintes avant et le subwoofer reproduisent un son.

En mode d'écoute mono, seules les enceintes avant 44 constituent un son si le paramètre « Output Speaker » est réglé sur « Left/Right »

Vérifiez la configuration des enceintes. 41

Seule l'enceinte centrale produit un son

Si vous utilisez le mode d'écoute Dolby Pro Logic IIx Movie, Dolby Pro Logic IIx Music, ou Dolby Pro Logic IIx Game avec une source en mono, comme une station de radio AM ou un programme télévisé en mono, le son est concentré dans l'enceinte centrale.

En mode d'écoute mono, seules les enceintes avant res- 44 tituent un son si le paramètre « Output Speaker » est réglé sur « Center »

Assurez-vous que les enceintes sont configurées correctement. 41

Les enceintes surround ne reproduisent aucun son

Lorsque le mode d'écoute T-D (Theater-Dimensional), Stereo, ou Mono est sélectionné, les enceintes surround ne restituent aucun son.

En fonction de la source et du mode d'écoute sélectionné, il est possible que peu de sons soient reproduits par les enceintes surround. Essayez de sélectionner un autre mode d'écoute.

Assurez-vous que les enceintes sont configurées correctement. 41

L'enceinte centrale ne reproduit aucun son

Lorsque le mode d'écoute Stereo ou Mono est sélectionné, l'enceinte centrale ne produit aucun son.

En mode d'écoute mono, seules les enceintes avant 44 constituent un son si le paramètre « Output Speaker » est réglé sur « Left/Right »

Assurez-vous que les enceintes sont configurées correctement. 41

Les enceintes avant hautes et les enceintes surround arrêtées ne restituent aucun son

Selon le mode d'écoute sélectionné, il se peut qu'aucun son ne soit restitué par les enceintes avant hautes, avant larges et surround arrêté. Sélectionnez un autre mode d'écoute.

Avec certaines sources, le son restitué par les enceintes avant hautes, avant larges et les enceintes surround arrière peut être assez faible.

Assurez-vous que les enceintes sont configurées correctement. 41

Lorsque la zone 2 alimentée est utilisée, la lecture dans la pièce principale est réduite à un son 5.1 et les enceintes avant hautes, avant larges et les enceintes surround arrêtent de restituer aucun son.

Le subwoofer ne produit aucun son

Lorsque vous lisez des supports ne contenant aucune information concernant le canal chargé des effets LFE, le subwoofer ne produit aucun son.

Assurez-vous que les enceintes sont configurées correctement. 41

Certains formats de signal ne produisent aucun son

Vérifiez les paramètres de sortie audio numérique de l'appareil branché. Sur certaines consoles de jeu, comme celles prenant en charge les DVD, le paramètre est désactivé par défaut.

Avec certains DVD-video, vous nevez sélectionner un format de sortie audio dans un menu.

Certains modes d'écoute ne peuvent pas être sélectionnés avec certains signaux d'entrée. 33-37

Il est impossible de sélectionner le mode d'écoute pure audio

(modèles pour l'Europe) Le mode d'écoute Pure Audio ne peut pas être sélectionné lorsque la zone 2 est activée.

Il est impossible d'obtenir une écoute en 6.1/7.1

Si aucune enceinte surround arrière, avant large ou avant haute n'est branchée, ou si les enceintes de la zone 2 sont utilisées, l'écoute en 6.1/7.1 n'est pas possible.

Vous ne pouvez pas toujours sélectionner tous les modes d'écoute, en fonction du nombre d'enceintes branchées.

33-37

Le volume des enceintes ne peut pas être réglé comme souhaité (le volume ne peut pas être réglé sur +18,0 db)

Assurez-vous qu'un volume maximum n'a pas été définit.

Si le volume sonore de chacune des enceintes a été réglé à des valeurs positives élevées, alors le volume principal maximum peut être réduit. Le niveau de volume de chacune des enceintes est réglé automatiquement après exécution de la fonction de correction de pièce et de configuration des enceintes Audyssey 2EQ®.

25,42

Un bruit parasite est audible

L'utilisation d'attaches de câbles pour attacher les câbles audio, les câbles des enceintes, etc. peut entraîner une dégradation des performances audio, aussi est-il déconseillé d'en utiliser.

Un câble audio peut capter des interférences. — Essayez de repositionner les câbles.

La fonction late night ne fonctionne pas

Assurez-vous que le support source est bien en Dolby Digital, Dolby Digital Plus, et en Dolby TrueHD.

Lorsque le programme DTS se termine et que le train de bits DTS s'arrête, l'Ampli-tuner AV reste en mode d'écoute DTS et le témoin DTS reste allumé. Ceci permet d’éviter la génération de bruit lorsque vous utilisez les fonctions pause, avance rapide, ou rapide de votre lecteur. Si vous faites passer tout lecteur du mode DTS au mode PCM, vous pourriez ne pas entendre de son, l’Ampli-tuner AV ne passant pas d’un format à l’autre de façon immédiate : dans ce cas, arrêtez votre lecteur pendant 3 secondes environ, puis reprenez la lecture.

Certains lecteurs CD et LD ne permettent pas de lire correctement les supports DTS, même si votre lecteur est branché à une entrée numérique de l'Ampli-tuner AV. Ceci est généralement du au fait que le train de bits DTS a été traité (par exemple, le niveau de sortie, le taux d'échantillonnage, ou la distorsion de fréquence a changé), et l'Ampli-tuner AV ne le reconnaît plus comme étant un signal DTS authentique. Dans ce cas, un bruit pourrait se faire entendre.

Lors de la lecture d'un programme DTS, l'utilisation des fonctions de pause, d'avance rapide, ou de retour rapide de votre lecteur peut produire un petit son audible. Il ne s'agit pas d'un problème de fonctionnement.

Le début d'un signal audio reçu via l'entrée HDMI IN ne peut pas être entendu

Étant donné que le temps nécessaire à l'identification du format d'un signal HDMI est plus long que celui des autres signaux audio numériques, la sortie audio peut ne pas démarrer immédiatement.

Il n'y a aucune image

Assurez-vous que toutes les fiches de branchement 16 video sont enfoncées complètement.

Assurez-vous que chaque appareil vidéo est branché 17,18, correctement. 58

Si votre téléviseur est branché sur la sortie HDMI OUT, sélectionnez le paramètre « - - - - » de la configuration de « HDMI Input » pour regarder des programmes en vidéo composite, ainsi que des sources vidéo composantes.

Si la source vidéo est branchée sur l'entrée vidéo d'un appareil, vous devez affecter cette entrée à un sélecteur d'entrée et votre téléviseur doit être branché sur HDMI OUT ou sur COMPONENT VIDEO MONITOR OUT. 18,39

Si la source vidéo est branchée sur une entrée vidéo composante, votre téléviseur doit être branché sur la sortie HDMI OUT ou la sortie vidéo composante correspondante.

Si la source vidéo est branchée sur une entrée 17,39 HDMI, vous devez associer cette entrée à une touche de sélection d'entrée, et votre téléviseur doit être branché sur la sortie HDMI OUT.

Lorsque le mode d'écoute Pure Audio est sélectionné, le circuit vidéo est éteint, et seuls les signaux vidéo provenant de l'entrée HDMI IN peuvent être reproduits.

Surveillez l'éviseur, assurez-vous que l'entrée vidéo à laquelle l'Ampli-tuner AV est branché est bien sélectionnée.

Aucune image provenant d'une source branchée sur l'entrée HDMI IN n'est reproduite

L'utilisation d'un adaptateur HDMI vers DVI ne garantit pas un fonctionnement fiable. De plus, les signaux vidéo provenant d'un ordinateur ne sont pas garantis.

Quand la résolution est réglée sur une résolution non prise en charge par le téléviseur, aucune vidéo n'est transmise par les sorties HDMI.

Si le message Erreur de résolution s'affiche sur l'écran de l'Ampli-tuner AV, ceci indique que votre téléviseur ne prend pas en charge la résolution vidéo actuelle, et vous devez donc sélectionner une autre résolution vidéo sur votre lecteur DVD.

Les menus OSD ne s'affichent pas

(modules pour l'Europe) Indiquez la norme de diffusion des téléviseurs utilisée dans votre région dans le réglage du format TV. 50

Surveillez téléviseur, assurez-vous que l'entrée vidéo à laquelle l'Ampli-tuner AV est branché est bien sélectionnée.

Lorsque l'Ampli-tuner AV n'est pas connecté à un téléviseur via HDMI, les menus OSD ne s'affichent pas.

L'image est déformée

(modules pour l'Europe) Indiquez la norme de diffusion des téléviseurs utilisée dans votre région dans le format TV. 50

L'osd n'apparaît pas

En fonction du signal d'entrée, l'OSD immédiat peut ne pas apparaître lorsque le signal d'entrée provenant de HDMI IN est transmis à un appareil branché à la sortie HDMI OUT.

La réception est parasitée, la réception stéréo FM est parasitée, ou le témoin FM STEREO ne s'allume pas

Déplacez votre antenne. — Éloignez l'Ampli-tuner AV de votre téléviseur ou de — votre ordinateur.

Écoutez la station en mono. 28 Lorsque vous écoutez une station AM, l'utilisation de la télécommande peut maker un bruit.

Le passage de véhicules et d'avions à proximité peut créer des interférences.

Les murs en béton affaiblissent les signaux radio.

Si aucune solution ne permet d'améliorer la réception, installez une antenne extérieure.

La télécommande ne fonctionne pas

Avant d'utiliser cet appareil, veillez à appuyer sur — RECEIVER.

Assurez-vous que les piles ont été insérées en respectant la polarité.

Insérez des piles neuves. N'insérez pas des piles de 4 types différents et ne mélangez pas des piles neuves avec des piles usagées.

Assurez-vous que la télécommande n'est pas trop éloignée de l'Ampli-tuner AV, et que rien ne vient obstruer le signal entre la télécommande et le capteur de télécommande de l'Ampli-tuner AV.

Assurez-vous que l'Ampli-tuner AV n'est pas exposé à la lumière directe du soleil ou à un éclairage fluorescent. Déplacez-le si nécessaire.

Si l'Ampli-tuner AV est installé dans un meuble doté de portes en verre teinté, la télécommande peut ne pas fonctionner correctement lorsque les portes sont fermées.

Assurez-vous que vous avez sélectionné correctement le mode de la télécommande. 11

Lors de l'utilisation de la télécommande pour contrôle — les appareils audiovisuels d'autres fabricants, certains boutons peuvent ne pas fonctionner comme prévu.

Assurez-vous d'avoir entré le bon code de télécommande. 63

Assurez-vous que vous avez défini le même identifiant 50 sur l'Ampli-tuner AV et sur la télécommande.

Il est impossible de commander d'autres appareils

S'il s'agit d'un appareil Onkyo, assurez-vous que le câble RI et que le câble audio analogique sont branchés correctement. L'utilisation seule d'un câble RI ne sera pas suffisante.

Assurez-vous que vous avez sélectionné correctement le mode de la télécommande. 11,64

Si vous avez raccordé une platine à cassette à la prise TV/CD IN, ou une station d'accueil RI aux prises TV/CD IN, GAME IN ou VCR/DVR IN, pour que la télécommande fonctionne correctement, vous devez régler l'affichage.

Si vous ne pouvez pas faire fonctionner l'appareil, vous devrez entrer le code de télécommande approprié.

Pour commander un appareil d'un autre fabricant, 63 pointez la télécommande vers celui-ci.

Pour commander un appareil Onkyo branché via le 63

RI, pointez la télécommande vers l'Ampli-tuner AV. Assurez-vous d'avoir tout d'abord entre le code de télécommande approprié.

Pour commander un appareil Onkyo branché via 63

RI, pointez la télécommande vers l'appareil. Assurez-vous d'avoir tout d'abord entré le code de télécommande approprié.

Le code de télécommande entré peut être incorrect.

Si plusieurs codes sont proposés, essayez-les tous.

Il n'y a un son

Assurez-vous que votre iPod est effectivement en lecture.

Assurez-vous que votre iPod est introduit correctement dans la station d'accueil.

Assurez-vous que la station d'accueil de la UP-A1 est branchée à la prise UNIVERSAL PORT de l'Ampli-tuner AV.

Assurez-vous que l'Ampli-tuner AV est allumé, que la source d'entrée est sélectionnée correctement et que le volume n'est pas trop bas.

Assurez-vous que les fiches sont entièrement enfoncées.

Essayez de réinitialiser votre iPod.

Il n'y a pas de vidéo

Assurez-vous que le réglage TV OUT de votre iPod est sur On.

Assurez-vous que l'entrée est sélectionnée correctement sur tout téléviseur ou sur l'ampli-tuner AV.

Certaines versions d'iPod ne transmettent pas de vidéo.

La télécommande de l'ampli-tuner AV ne commande pas votre ipod

Assurez-vous que votre iPod est introduit correctement dans la station d'accueil. Si votre iPod est dans un étui, il risque de ne pas être connecté correctement à la station. Extrayez always l'iPod de son étui avant de le introduire dans la station d'accueil.

L'iPod ne peut pas être utilisé quand il affiche le logo Apple.

Assurez-vous que vous avez sélectionné correctement le mode à distance.

Quand vous utilisez la télécommande de l'Ampli-tuner AV, pointez-la vers votre Ampli-tuner AV.

Lorsque vous connectez la station d'accueil UP-A1 Dock au tuner radio UP-HT1 (modèle pour l'Amérique du Nord)/UP-DT1 (modèle pour l'Europe)

avec AUTO sélectionné via le sélecteur de mode, vous pouvez commuter les sources d'entrée entre la station d'accueil UP-A1 et le tuner en appuyant à plusieurs reprises sur PORT sur le panneau avant.

Si vous ne pouvez toujours pas commander votre iPod, lancez la lecture en pressant le bouton de lecture de votre iPod. Le fonctionnement à distance devrait alors être possible.

Essayez de réinitialiser votre iPod.

En fonction de l'iPod, certains boutons peuvent ne pas fonctionner comme prévu.

L'ampli-tuner AV sélectionne sans prévenir votre ipod comme source d'entrée

Mettez toujours en pause la lecture de l'iPod avant de sélectionner une autre source d'entrée. Si la lecture n'est pas en pause, la fonction de changement direct risque de sélectionner par erreur votre iPod comme source d'entrée lors de la transition entre des morceaux.

Impossible d'enregistrer

Assurez-vous que la bonne entrée est sélectionnée sur votre enregistrateur.

Afin d'éviter que le signal ne fasse une boucle et n'endommage l'amplificateur-tuner AV, les signaux d'entrée ne sont pas produits sur les sorties avec le même nom (VCR/DVR IN à VCR/DVR OUT).

Lorsque le mode d'écoute Pure Audio est sélectionné, l'enregistrement n'est pas possible, car aucun signal vidéo n'est reproduit. Sélectionnez un autre mode d'écoute.

Il n'y a un son

Seuls les périphériques branchés sur des entrées analogiques peuvent être lus dans la zone 2.

Les enceintes de la zone 2 ne reproduisent aucun son

La zone amplifiée 2 ne peut pas être utilisée si « Speakers Type » est réglé sur « Bi-Amp »

Pour utiliser les enceintes de la zone 2, vous devez régler le paramètre « Front High/Front Wide/ Zone2 » sur « Zone2 »

Le son change lorsque je branche mes écouteurs

Lorsque vous branchez un casque, le mode d’écoute passe automatiquement sur Stereo, à moins qu’il ne soit déjà réglé sur Stereo, Mono, Direct ou Pure Audio. (Le mode d’écoute Pure Audio n’est pas disponible sur les modèles pour l’Amérique du Nord.)

La distance des enceintes ne peut pas être réglée comme souhaité

Dans certains cas, il n'est pas faisable de régler automatiquement des valeurs corrigées appropriées à l'utilisation au home-cinéma.

L'affichage ne fonctionne pas

L'affichage est désactivé lorsque le mode d'écoute Pure Audio est sélectionné.

Comment puis-je modifier la langue d'une source multiplexée?

Utilisez le paramètre « Multiplex » dans le menu

« Audio Adjust » pour sélectionner l'option

« Main » ou « Sub »

Les fonctions RI ne fonctionnent pas

Pour utiliser la fonction Rl, vous devez établir une connexion Rl et une connexion audio analogue (RCA) entre l'appareil et l'Ampli-tuner AV, même s'ils sont raccordés par une liaison numérique.

Ces fonctions sont désactivées lorsqu'une zone 2 est activée.

Lors de l'exécution de la « correction de piece et configuration des enceintes audyssey 2EQ® », les mesures échouent et le message « ambient noise is too high. » s'affiche.

Ceci peut être causé par un mauvais fonctionnement d'une enceinte. Assurez-vous que l'enceinte reproduit des sons normaux.

Les paramètres suivants peuvent être utilisés pour les entrées vidéo composite

Vous devez utiliser les touches de l'appareil pour appliquer ces paramètres.

1. Appuyez sur SETUP tout en maintenant enfoncé le sélecteur d'entrée de la source d'entrée que vous souhaitez paramétrer.
2. Utilisez / pour procéder au réglage.
3. Appuyez sur le bouton du sélection d'entrée de la source d'entrée que vous pouvez selectionner lorsque vous avez terminé.

Atténuation de la vidéo

Ce paramètre peut être sélectionné pour les entrées BD/DVD, VCR/DVR, CBL/SAT, GAME, ou AUX.

Si une console de jeu est branchée sur l'entrée vidéo composite, et si l'image n'est pas très claire, vous pouvez atténuer le gain.

Video ATT: OFF: (par défaut).

Video ATT: ON: le gain est réduit de 2 dB.

L'Ampli-tuner AV contient un micro-ordinateur permettant le traitement du signal et les fonctions de commande. Dans de très rares cas, de grandes interférences, un bruit causé par une source externe, ou l'électricité statique peuvent le bloquer. Dans le cas improbable où cela se produit, débranchez le cordon d'alimentation de la prise murale, patientez au moins pendant 5 secondes, puis rebranchez-le.

Onkyo n'est pas responsable des dommages causés (comme les pénalités relatives à la location des CD) dus aux enregistrements ayant échoué du fait d'un mauvais fonctionnement de l'ordinateur. Avant d'enregistrer des données importantes, assurez-vous que le support sera enregistré correctement.

Avant de débrancher le cordon d'alimentation de la prise murale, mettez l'Ampli-tuner AV en veille.

Remarque importante concernant la lecture de vidéotapes

Le Ampli-tuner AV peut effectuer une conversion ascendante des sources vidéo composante et vidéo composite pour permettre leur affichage sur un téléviseur branché sur la sortie HDMI OUT. Cependant, si la qualité de l'image de la source est mauvaise, la conversion ascendante peut faire empirer la qualité de l'image ou bien même la faire disparaître.

Dans ce cas, suivez le procédé suivant :

Si la source vidéo est branchée sur une entrée vidéo composante, branchez votre téléviseur sur la sortie COMPONENT VIDEO OUT. Si la source vidéo est branchée sur une entrée vidéo composite, branchez votre téléviseur sur la sortie MONITOR OUT V. Sur le menu principal, sélectionnez « 1. Input/Output Assign », puis « 2. HDMI Input ». Sélectionnez la touche de sélection d'entrée ajustée, et associez-la à « - - - - - » (→ 39). Sur le menu principal, sélectionnez « 1. Input/Output Assign », puis « 3. Component Video Input » ( 40):

Si la source vidéo est branchée sur la prise COMPONENT VIDEO IN 1, sélectionnez la touche de sélection d'entrée adequate, et associez-la à « IN1 »

Si la source vidéo est branchée sur la prise COMPONENT VIDEO IN 2, sélectionnez la touche de sélection d'entrée adequate, et associez-la à « IN2 »

Si la source vidéo est branchée sur l'entrée vidéo composite, sélectionnez la touche de sélection d'entrée adequate, et associez-la à « - - - - »

Section amplificateur

Puissance de sortie nominale

Tous les canaux :

(Amélique du Nord)

Puissance continue de 100 W minimum par canal, charges de 8 ohms, 2 canaux utilisant une fréquence de 20Hz à 20kHz, avec une distorsion harmonique totale maximale de 0.08% (FTC)

Puissance continue de 125 W minimum par canal, charges de 6 1\%$ (FTC)

Puissance continue de 115 W minimum par canal, charges de 8 7\%$ (FTC)

(Europe)

7 canaux × 160 W à 6 ohms, 1 kHz, 1 canal alimenté (IEC)

Puissance dynamique

240 W (3 Ω avant)

210 W (4 Ω avant)

120 W (8 Ω, avant)

DHT (Distorsion harmonique totale)

(Amérique du Nord)

0,08% (puissance nominale)

(Europe)

0.08% (1 kHz, 1 W)

Facteur d'amortissement 60 (avant, 1 kHz 8Ω)

Sensibilité et impédance d'entrée

200 mV/47 kΩ (LINE)

Niveau et impédance de sortie

200mV / 2,2kΩ (REC OUT)

Distorsion de fréquence

5Hz - 100kHz / + 1 dB, -3dB (DSP bypass)

Caractéristiques de la commande de la tonalité

± 10 dB, 50Hz (GRAVES)

± 10 dB, 20Hz (AIGUS)

Rapport signal-bruit

106 dB (LINE, IHF-A)

Impédance des enceintes

(Amérique du Nord) 6 -16

(Europe) 4 -16

Sensibilité d'entrée / Niveau et impédance de sortie

1 V p-p/75 Ω (Composant Y)

0,7 V p-p/75 Ω (Composantes, PR / CR)

Distorsion de fréquence de la vidéo composantes

5Hz - 100MHz / + 0dB -3dB

Section tuner

Plage de fréquences FM

(Amérique du Nord) 87,5 MHz -

107.9 MHz

(Europe) 87,50 MHz - 108,00 MHz, RDS

Plage de fréquences AM

(Amérique du Nord) 530kHz - 1710kHz

(Europe) 522/530kHz - 1611/1710kHz

Stations programmables 40

Tuner numérique (modèles pour l'Amérique du Nord)

SIRIUS

Généralités

Alimentation (Amérique du Nord) CA 120 V, 60 Hz

(Europe) CA 230V - 50Hz

Consommation (Amérique du Nord) 6,3 A

(Europe) 620 W

Consommation électrique en veille

(Amérique du Nord) 0,2 W

(Europe) 0,3 W

Dimensions (L× H× P)

435mm× 176mm× 329mm

Poids

11,5 kg

Entrée IN1, IN2, IN3, IN4, IN5, AUXINPUT

Sortie

OUT

Tableau des résolutions vidéo

1080p

Format audio

Numérique Optiques : 2

Coaxiales : 2

Analogue BD/DVD, VCR/DVR, CBL/SAT, GAME,

PC, TV/CD, AUX

Sorties audio

Analogue VCR/DVR, ZONE2 Line Out

Sorties preout subwoofer

Sorties enceintes Principales (L, R, C, SL, SR, SBL, SBR,

FHL, FHR) + ZONE2 / Avant large (L, R)

Casque 1 (6,3 0

Autres problèmes

MIC 1

Port universel 1

RI 1

Les caractéristiques techniques et les fonctionnalités de cet appareil sont susceptibles d'être modifiées sans préavis.

Conçue pour répondre à la demande accrue en programmes de télévision numérique, la norme HDMI (High Definition Multimedia Interface) est une nouvelle norme d'interface numérique permettant de raccorder des téléviseurs, des vidéoprojecteurs, des lecteurs Blu-ray/DVD, des décodeurs numériques et autres appareils vidéo. Jusqu'à présent, plusieurs câbles audio et vidéo différents étaient nécessaires pour raccorder des appareils audiovisuels. Avec la norme HDMI, un seul câble permet d'acheminer les signaux de commande, les signaux vidéo numériques et les signaux émis par un maximum de huit canaux audio numériques (PCM 2 can., audio numérique multicanaux et PCM multicanaux).

Le flux vidéo HDMI (signal vidéo) est compatible avec la norme DVI (Digital Visual Interface)*1: les téléviseurs et les écrans dotés d'une entrée DVI peuvent donc être branchés au moyen d'un câble adaptateur HDMI/DVI. (Cela ne fonctionne pas avec tous les téléviseurs et écrans, auquel cas, aucune image n'apparaît.)

L'Ampli-tuner AV utilise le protocole HDCP (High-bandwidth Digital Content Protection)*2, de sorte que les appareils compatibles pourront afficher l'image.

L'interface HDMI de l'Ampli-tuner AV repose sur les éléments suivants :

Audio Return Channel, 3D, x.v.Color, Deep Color, Lip Sync, DTS-HD Master Audio, DTS-HD High Resolution Audio, Dolby TrueHD, Dolby Digital Plus, DSD et PCM multicanal

Formats audio pris en charge

• PCM linéaire à deux canaux (32–192 kHz, 16/20/24 bits)
• PCM linéaire multicanaux (jusqu'à 7.1 can., 32–192 kHz, 16/20/24 bits)
• Train de bits (DSD, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS-HD High Resolution Audio, DTS-HD Master Audio)

Votre lecteur Blu-ray/DVD doit correctement prendre en charge la sortie HDMI des formats audio ci-dessus.

L'Ampli-tuner AV prend en charge la norme HDCP (High-bandwidth Digital Content Protection)*2, un système de protection des signaux vidéo numériques contre la copie. Les autres appareils connectés à l'Ampli-tuner AV via une liaison HDMI doivent également prendre en charge la norme HDCP.

1 DVI (Digital Visual Interface): norme d'interface d'affichage numérique développée par le DDWG 3 en 1999. ^2 HDCP (High-bandwidth Digital Content Protection): technologie de cryptage vidéo développée par Intel pour les interfaces HDMI/DVI. Elle permet de protéger le contenu vidéo et nécessite un appareil compatible HDCP pour afficher les données vidéo cryptées. 3 DDWG (Digital Display Working Group): dirigé par Intel, Compaq, Fujitsu, Hewlett Packard, IBM, NEC et Silicon Image, l'objet affiché de ce groupe d'industriels est de répondre aux besoins du secteur en matière de connectivité numérique pour les écrans PC et numériques haute performances.

Remarque

• Le flux vidéo HDMI est compatible avec la norme DV (Digital Visual Interface) : les téléviseurs et les écrans dotés d'une entrée DVI peuvent donc être branchés au moyen d'un câble adaptateur HDMI/DVI. (Remarque : les connexions DVI n’achèvent que les signaux vidéo et vous devez donc effectuer un branchement séparé pour les signaux audio.) Toutefois, nous ne pouvons garantir la fiabilité de fonctionnement avec un adaptateur de ce type. De plus, les signaux vidéo provenant d’un PC ne sont pas pris en charge.
• Le signal audio HDMI (taux d’échantillonnage, longueur en bits, etc.) peut être limité par l’appareil source raccordé. Si l’image est de mauvaise qualité ou si aucun son n’est émis par l’appareil branché via HDMI, vérifiez les réglages. Consultez le manuel d’instructions de l’appareil branché pour plus d’informations.

Utilisation d'un téléviseur, d'un lecteur ou d'un enregistrreur compatible RIHD

RiHD, qui signifie Remote Interactive over HDMI, est le nom de la fonction de commande du système des appareils Onkyo. L'Ampli-tuner AV est compatible avec les commandes CEC (Consumer Electronics Control), ce qui permet de commander le système via la connexion HDMI. La norme CEC assure l'intéropérabilité entre différents appareils. Toutefois, nous ne pouvons garantir que ces commandes fonctionneront avec des appareils non compatibles RiHD.

Les appareils suivants sont compatibles RlHD. (À la date de février 2010) Consultez le site Web d'Onkyo pour les toutes dernières informations.

• Téléviseurs compatibles Panasonic VIERA Link
• Téléviseurs compatibles Toshiba REGZA-LINK
• Téléviseurs Sharp (Voir le site Web d'Onkyo pour les toutes dernières informations concernant les modèles compatibles.)

Lecteurs/enregistreurs

• Lecteurs Onkyo et Integra compatibles R1HD
• Lecteurs et enregistreurs Panasonic compatibles VIERA Link (uniquement s'ils sont utilisés avec un téléviseur Panasonic compatible VIERA Link)
• Lecteurs et enregistrateurs Toshiba compatibles REGZA-LINK (uniquement s'ils sont utilisés avec un téléviseur Toshiba compatible REGZA-LINK)
• Lecteurs et enregistreurs Sharp (uniquement s'ils sont utilisés avec un téléviseur Sharp)
• Il est possible que des modèles différents de ceux mentionnés ci-dessus bénéficient d'une certaine interoperabilité s'ils sont compatibles CEC, qui représentée une partie de la norme HDMI, mais leur fonctionnement n'est pas garantie.

Remarque

• Ne branchez pas plus d'appareils compatibles RiHD que le nombre indiqué ci-dessous à la borne d'entrée HDMI de façon à ce que les opérations liées fonctionnent correctement. -Jusqu'à trois lecteurs Blu-ray/DVD. -Jusqu'à trois graveurs Blu-ray/graveurs DVD/enregistreurs vidéo numériques. -Jusqu'à quatre décodeurs câble/satellite.
• Ne branchez pas l'Ampli-tuner AV à l'autre Ampli-tuner AV/amplificateur audiovisuel via HDMI.
• Quand un nombre d'appareils compatibles RHD supérieur au nombre indiqué ci-dessus est branché, les opérations liées ne sont pas garanties.

Pour les téléviseurs compatibles R1HD

Les opérations liées suivantes sont possibles en raccordant l'Ampli-tuner AV à un téléviseur compatible R1HD.

• L'Ampli-tuner AV entre en mode veille lorsque l'alimentation du téléviseur passe en veille.
• Vous pouvez configurer l'écran de menu du téléviseur soit pour émettre le son via les enceintes raccordées à l'Ampli-tuner AV, soit via les enceintes du téléviseur.
• Il est possible de retransmettre la vidéo/le son depuis l'antenne ou depuis la prise d'entrée du téléviseur à partir des enceintes raccordées à l'Ampli-tuner AV. (Un raccordement tel qu'un câble numérique optique ou similaire est nécessaire en plus du câble HDMI.)
• L'entrée sur l'Ampli-tuner AV peut être sélectionnée grâce à la télécommande du téléviseur.
• Des opérations telles que l'ajustement du volume, ou des opérations similaires, pour l'Ampli-tuner AV peuvent être réalisées à partir de la télécommande du téléviseur.

Pour les lecteurs/enregistreurs compatibles R1HD

L'opération liée suivante est possible en raccordant l'Ampli-tuner AV à un lecteur/enregistreur compatible RHD.

• Lorsque la lecture démarre sur le lecteur/enregistreur, l'entrée de l'Ampli-tuner AV commute sur l'entrée HDMI du lecteur/enregistreur en cours de lecture.
• L'utilisation du lecteur/enregistreur est possible à l'aide de la télécommande fournie avec l'Ampli-tuner AV.
• Il est possible que toutes les fonctions ne soient pas opérationnelles selon le modèle.

1 Vérifiez la connexion et le réglage.

1. Branchez la prise HDMI OUT sur la prise d'entrée HDMI du téléviseur.

Lecteur Blu-ray/DVD, etc.

Connexion HDMI

Connexion DIGITAL AUDIO (OPTICAL)

Ampli-tuner AV

Connexion HDMI

Téléviseur, videoprojecteur, etc.

1. Branchez la sortie audio du téléviseur sur la prise OPTICAL IN 2 de l'Ampli-tuner AV à l'aide d'un câble optique numérique.

Remarque

• Lorsque la fonction de canal audio de retour (ARC) est utilisée avec un téléviseur pour HDMI 1.4, il ne doit pas s'agir de cette connexion ( 52).
• Branchez la sortie HDMI du lecteur/graveur de disque Blu-ray/DVD sur la prise HDMI IN 1 de l'Ampli-tuner AV.

Remarque

• Il est nécessaire d'attribuer l'entrée HDMI lors de la connexion du lecteur/graveur de disque Blu-ray/DVD à d'autres prises HDMI. N'attribuez pas les appareils raccordés à HDMI IN à l'entrée TV/CD à ce stade. Le fonctionnement approprié du CEC (Consumer Electronics Control) n'est pas garanti.

2 Modifiez chaque élément dans le « HDMI setup » comme indiqué ci-dessous :

Consultez les informations complémentaires de chaque réglage ( 51,52)

3 Vérifiez les réglages.

1. Allumez l'alimentation de tous les appareils raccordés.
2. Coupez l'alimentation du téléviseur, et vérifiez que l'alimentation des appareils raccordés est coupée automatiquement grâce à l'opération liée.
3. Allumez l'alimentation du lecteur/graveur Blu-ray/DVD.
4. Démarrer la lecture sur le lecteur/graveur de Blu-ray/DVD, et vérifiez les points suivants.
5. L'alimentation de l'Ampli-tuner AV s'allume automatiquement, et l'entrée sur laquelle est raccordé le lecteur/graveur de Blu-ray/DVD est sélectionnée.
6. L'alimentation du téléviseur s'allume automatiquement, et l'entrée sur laquelle est raccordé l'Ampli-tuner AV est selectionnée.
7. En vous conformant au mode d'emploi du téléviseur, s z que le son est émis par les enceintes du téléviseur et non par celles raccordées à l'Ampli-tuner AV.
8. Sélectionnez « Utiliser les enceintes raccordées à l'Ampli-tuner AV » sur l'écran du menu du téléviseur, et vérifiez que le son est émis par les enceintes raccordées à l'Ampli-tuner AV et non par celles du téléviseur.

Remarque

• Procédez aux opérations ci-dessus lorsque vous avez utilisé à l'origine l'Ampli-tuner AV, lorsque les réglages de chaque appareil sont modifiés, lorsque l'alimentation principale de chaque appareil est coupée, lorsque le câble d'alimentation est débranché ou lorsqu'il y a eu une coupure de courant.

4 Utilisation à l'aide de la télécommande.

Pour les boutons utilisables ( 64)

Remarque

• Il est possible que le son de DVD-Audio ou de Super Audio CD ne soit pas produit sur les enceintes du téléviseur. Vous pouvez produire le son sur les enceintes du téléviseur en réglant la sortie audio du lecteur DVD sur 2ch PCM. (Cela peut s'avérer impossible pour certains modèles de lecteurs.)
• Même si vous le réglez sur la sortie audio des enceintes du téléviseur, le son est produit sur les enceintes raccordées à l'Ampli-tuner AV lorsque vous ajustez le volume ou que vous commutez l'entrée sur l'Ampli-tuner AV. Pour reproduire le son sur les enceintes du téléviseur, procédez à nouveau aux opérations sur le téléviseur.
• Ne raccordez pas le cable RI lors du branchement sur les appareils compatibles avec les commandes audio RI et RI.
• Lorsque vous sélectionnez une autre prise que la prise HDMI où l'Ampli-tuner AV est raccordé en tant qu'entrée sur le téléviseur, l'entrée de l'Ampli-tuner AV commute sur « TV/CD ».
• L'Ampli-tuner AV s'allume automatiquement lorsqu'il estime nécessaire. Même si l'Ampli-tuner AV est raccordé à un téléviseur ou à un lecteur/enregistreur compatible R1HD, il ne s'allume pas si cela n'est pas nécessaire. Il est possible qu'il ne s'allume pas si le téléviseur est réglé pour reproduire le son sur le téléviseur.
• Il est possible que les fonctions liées à l'Ampli-tuner AV ne soient pas opérationnelles selon le modèle. Dans ce cas, utilisez directement l'Ampli-tuner AV.

Les tableaux qui seront montrés la manière dont les signaux vidéo sont restitués par l'Ampli-tuner AV à différentes résolutions. NTSC/PAL

: Sortie
