DSB-9401V - Décodeur satellite SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur satellite
Caractéristiques techniques principales	Compatible avec les normes DVB-S2, supporte les résolutions jusqu'à 1080p
Alimentation électrique	Alimentation externe, 12V DC
Dimensions approximatives	300 mm x 200 mm x 50 mm
Poids	1,5 kg
Compatibilités	Compatible avec les téléviseurs équipés de HDMI et les systèmes audio via SPDIF
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	12V
Puissance	Consommation maximale de 15W
Fonctions principales	Réception de chaînes satellite, enregistrement sur disque dur externe, guide électronique des programmes (EPG)
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande auprès du service client
Informations générales utiles	Vérifier la compatibilité avec votre antenne satellite avant l'achat

FOIRE AUX QUESTIONS - DSB-9401V SAMSUNG

Comment réinitialiser le SAMSUNG DSB-9401V ?

Pour réinitialiser le SAMSUNG DSB-9401V, éteignez l'appareil, puis maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Pourquoi l'image de mon SAMSUNG DSB-9401V est-elle floue ?

Une image floue peut être causée par un mauvais réglage de la résolution. Assurez-vous que la résolution de votre téléviseur correspond à celle du SAMSUNG DSB-9401V. Vérifiez également les câbles de connexion.

Mon SAMSUNG DSB-9401V ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Essayez également d'utiliser un autre câble d'alimentation ou une autre prise. Si le problème persiste, contactez le service client.

Comment mettre à jour le logiciel du SAMSUNG DSB-9401V ?

Pour mettre à jour le logiciel, connectez l'appareil à Internet, allez dans le menu 'Paramètres', sélectionnez 'Mise à jour du logiciel', puis choisissez 'Vérifier les mises à jour'. Suivez les instructions à l'écran.

Comment résoudre les problèmes de son sur le SAMSUNG DSB-9401V ?

Assurez-vous que le volume n'est pas coupé ou réglé sur un niveau trop bas. Vérifiez également les connexions audio et assurez-vous que le bon canal audio est sélectionné sur votre téléviseur.

Le SAMSUNG DSB-9401V ne détecte pas ma télécommande, que faire ?

Vérifiez que les piles de la télécommande sont bien insérées et ont une charge suffisante. Essayez également de rapprocher la télécommande de l'appareil ou de retirer les obstacles entre la télécommande et le récepteur.

Comment connecter le SAMSUNG DSB-9401V à un réseau Wi-Fi ?

Allez dans le menu 'Paramètres', sélectionnez 'Réseau', puis 'Wi-Fi'. Choisissez votre réseau Wi-Fi, entrez le mot de passe, puis suivez les instructions pour vous connecter.

Que faire si le SAMSUNG DSB-9401V surchauffe ?

Assurez-vous que l'appareil est placé dans un endroit bien ventilé et qu'il n'est pas recouvert. Éteignez-le et laissez-le refroidir avant de le rallumer. Si le problème persiste, contactez le service client.

MODE D'EMPLOI DSB-9401V SAMSUNG

DSR 9401 FTA / DSB-9401F / DSB-9401V

Consignes d'utilisation

CONSIGNES DE SECURITE

Ce STB a été fabriqué conformément aux normes de sécurité internationales.

Veuillez lire attentivement les recommandations de sécurité suivantes.

ALIMENTATION SECTEUR :

AC 100~240V 50/60Hz

SURCHARGE : Evitez de surcharger les prises murales, les rallonges ou les adaptateurs, car il peut s'ensuivre un incendie ou une électrocution.

LIQUIDES : Tenez les liquides à l'écart du STB

NETTOYAGE: Avant de le nettoyer, déconnectez le STB de la prise murale. Utilisez un chiffon doux légèrement humecté d'eau (pas de solvants) pour nettoyer l'extérieur.

AERATION : N'obstruez pas les orifices d'aération du STB. Vérifie que la circulation d'air peut s'effectuer librement autour du STB. Ne placez jamais le STB dans un endroit exposé à la lumière directe du soleil ou à proximé d'une source de chaleur, un radiateur par exemple. N'empilez aucun autre apparéillectronique sur le STB. Placez le STB au minimum à 30 mm du mur.

FIXATIONS : N'utilise aucune fixation non recommandee par le fabricant du produit, car elles peuvent composer des risques et endommager l'appareil.

BRANCHEMENT AU LNB DE LA PARABOLE SATELLITE :

L'âme du cable de connexion du LNB présente une tension élevée. Il est donc recommandé de débrancher le STB de l'alimentation secteur avant de brancher ou de débrancher ce cable. DANS LE CAS CONTRAIRE, LE LNB RISQUE D'ETRE ENDOMMAGE.

REPARATIONS: Ne tentez pas de réparer vous-même cet apparéil. Toute tentative dans ce sens entraine une annulation de la garantie. Confiez l'ensemble des réparations à un agent qualifié.

FOUDRE : Si le STB est installé dans une zone à force activité orageuse, il est indispensable demettre en place des dispositifs de protection pour le branchement du STB au secteur ainsi que pour la ligne du téléphone et du modem. En cas d'orage, vous devez également respecter les consignes de chaque fabricant visant à protégger les autres apparèils, tels le télévisuer, la chaine hi-fi, etc., reliés au STB.

MISE A LA TERRE : La masse du cable du LNB doit est reliée directement à la prise de masse du système de la parabole. L'installation de mise à la terre doit être conforme aux réglementations locales.

Remarque: Jetez les batteries usagées dans un lieu prévu à cet effet de manière à protégger l'environnement.

SOMMAIRE

Consignes de sécurité 1

Ca racteristiques generales 3

Branchement du STB 4

Description 6

Façade 6

Panneau arrriere 7

Télécommande 8

Fonctions de base 10

Utilisation du récepteur 15

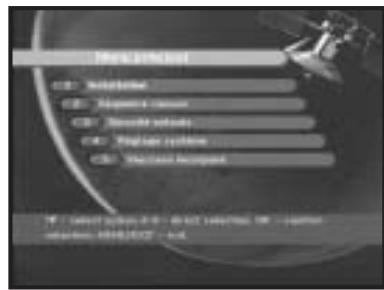

Menu principal 15

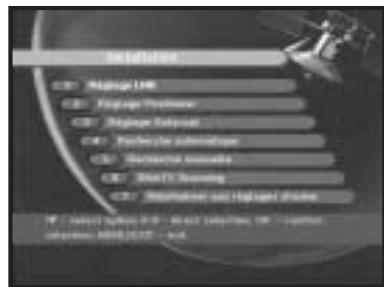

1. Installation 15

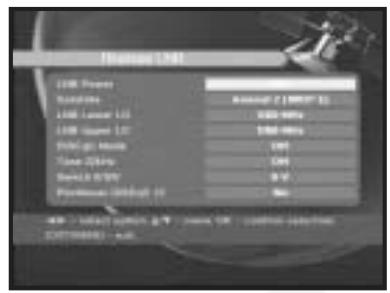

   1.1 Réglage du LNB 16

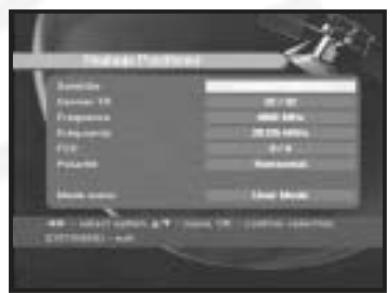

   1.2 Reglage du positionneur 16

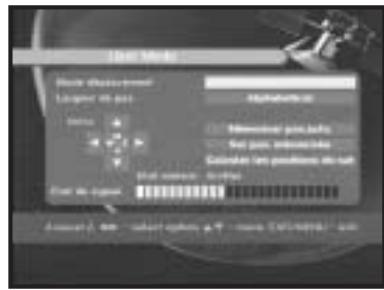

   1.2.1.Modeutilisateur 17
   1.2.2.Mode installateur 18

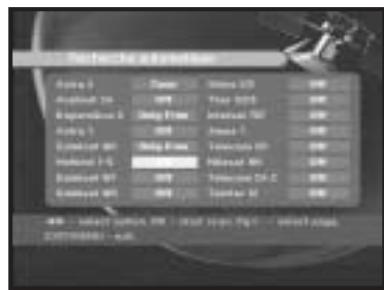

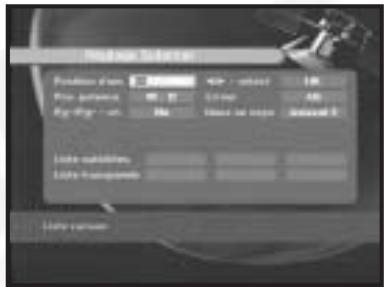

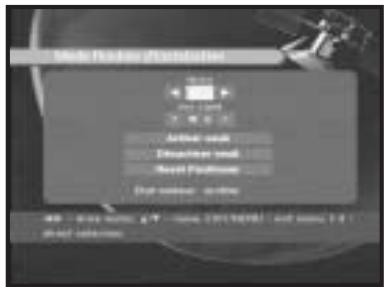

   1.3 Reglage solarsat 18
   1.4 Recherche automatique 19
   1.5 Recherche manuelle 19

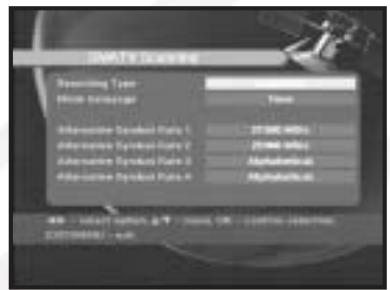

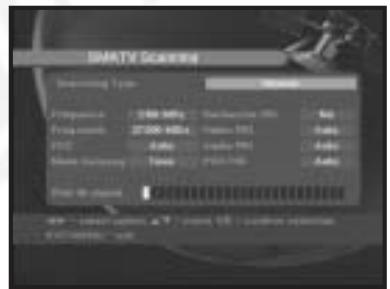

   1.6 SMATV scanning 20

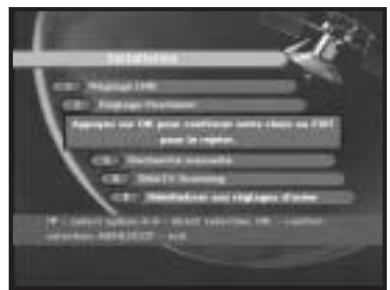

   1.7 Réinitialiser aux réglages d'usine 20

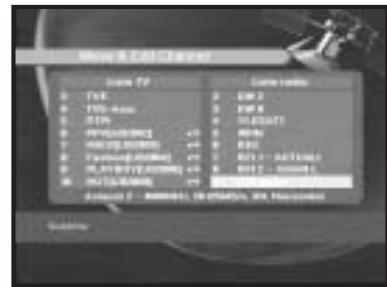

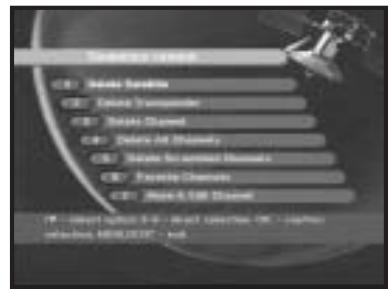

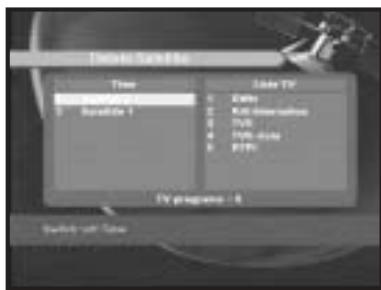

2. Squence canaux 21

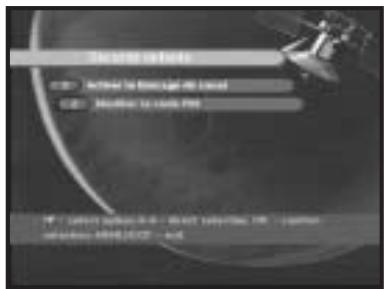

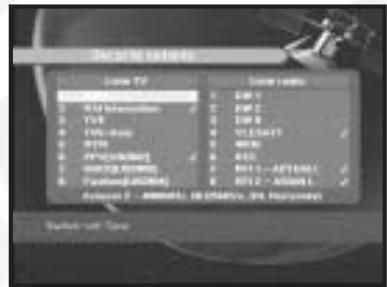

3.1 Activer le blocage de canal 24
3.2 Modifier le code PIN 25

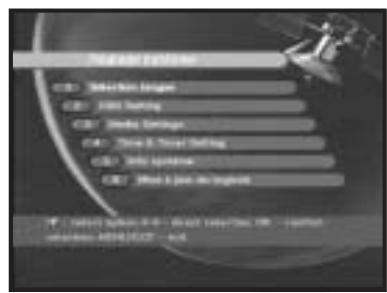

1. Réglage système 26

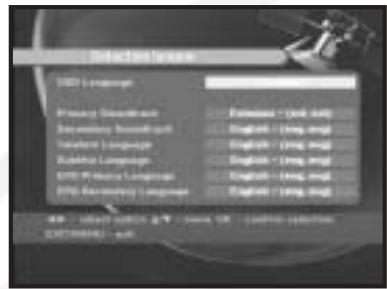

4.1 Selection langue 26

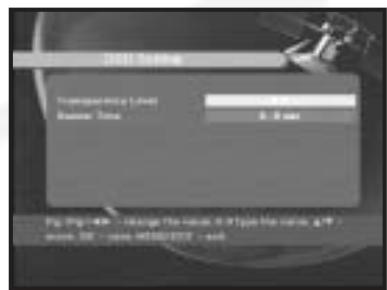

4.2 OSD setting 26

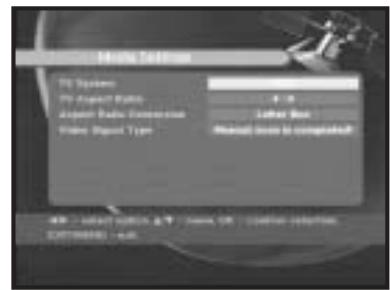

4.3 Media setting 27

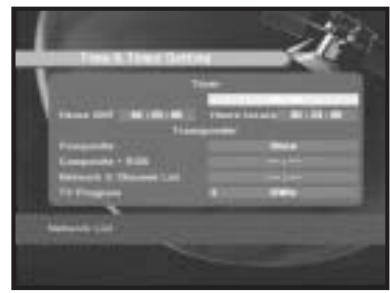

4.4 Time & Timer setting . 27

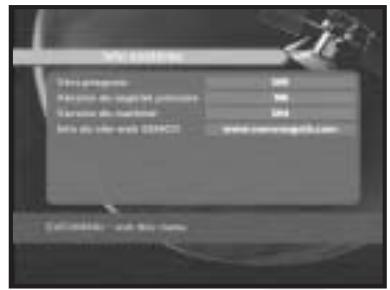

4.5 Info système 28

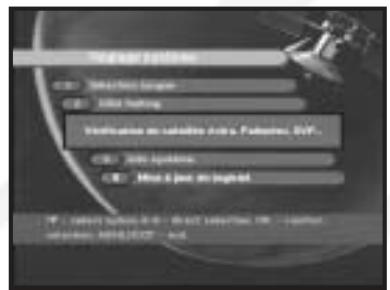

4.6 Mise à jour du logiciel 28

Dépannage 30
Mise au rebut. 30
Caracteristiques techniques 31

CHARACTERISTIQUES GENERALES

1. PARTIE UTILISATEUR

4000 CHAINES PROGRAMMABLES
TELECHARGEMENT DE LOGICIEL VIA SATELLITE & PC
GUIDE ELECTRONIQUE DES PROGRAMMES AVANCE
PRESE EN CHARGE MULTILINGUE POUR L'AFFICHAGE A L'ECRAN (OSD)
PRISE EN CHARGE MULTILINGUE POUR LE SOUS-TITRAGE & LE TELETEXTE (OSD & VBI)
PRESE EN CHARGE DE DiSEqC 1.2
TELECOMMANDE INFRAROUGE MULTIFONCTIONS
SYSTEME DE BALAYAGE AUTOMATIQUE ET MANUEL
ORGANISATION DES CHAINES (PROGRAMMABLE)
SORTIES SCARTS (Optionnel)
FAIBLE CONSOMMATION
9. LISTES DES FAVORIS
MISE A JOUR AUTOMATIQUE DES EPG

2. PARTIE TUNER

TUNER A LARGE BANDE 950~2150 MHz
PRESE EN CHARGE DE LA VERSION DiSEqC 1.2
COMMUTATION 13V/18V
COMMANDDE TONALITE CONTINUE 22KHz

3. PARTIEVIDEO

COMPATIBLE DVB-S
VIDEO MPEG-2 (MP@ML)
DEBIT DE SYMBOLES 2~45MS/s
COMPATIBLE AVEC SCPC/MCPC
PREND EN CHARGE LE RAPPORT DE FORMAT 4:3 (NORMAL) ET 16:9 (ECRAN LARGE)

4. PARTIE AUDIO

MPEG 1 AUDIO NIVEAU I & II
MODE MONO, DOUBLE, STEREO ET AUDIO STEREO COMMUNE
FREQUENCES D'ECHANTILLONNAGE DE 32, 44,1 ET 48 KHz
REGLAGE DU VOLUME ET FONCTION DE COUPURE DU SON VIA LA TELECOMMANDE
SORTIE AUDIO NUMERIQUE SPDIF

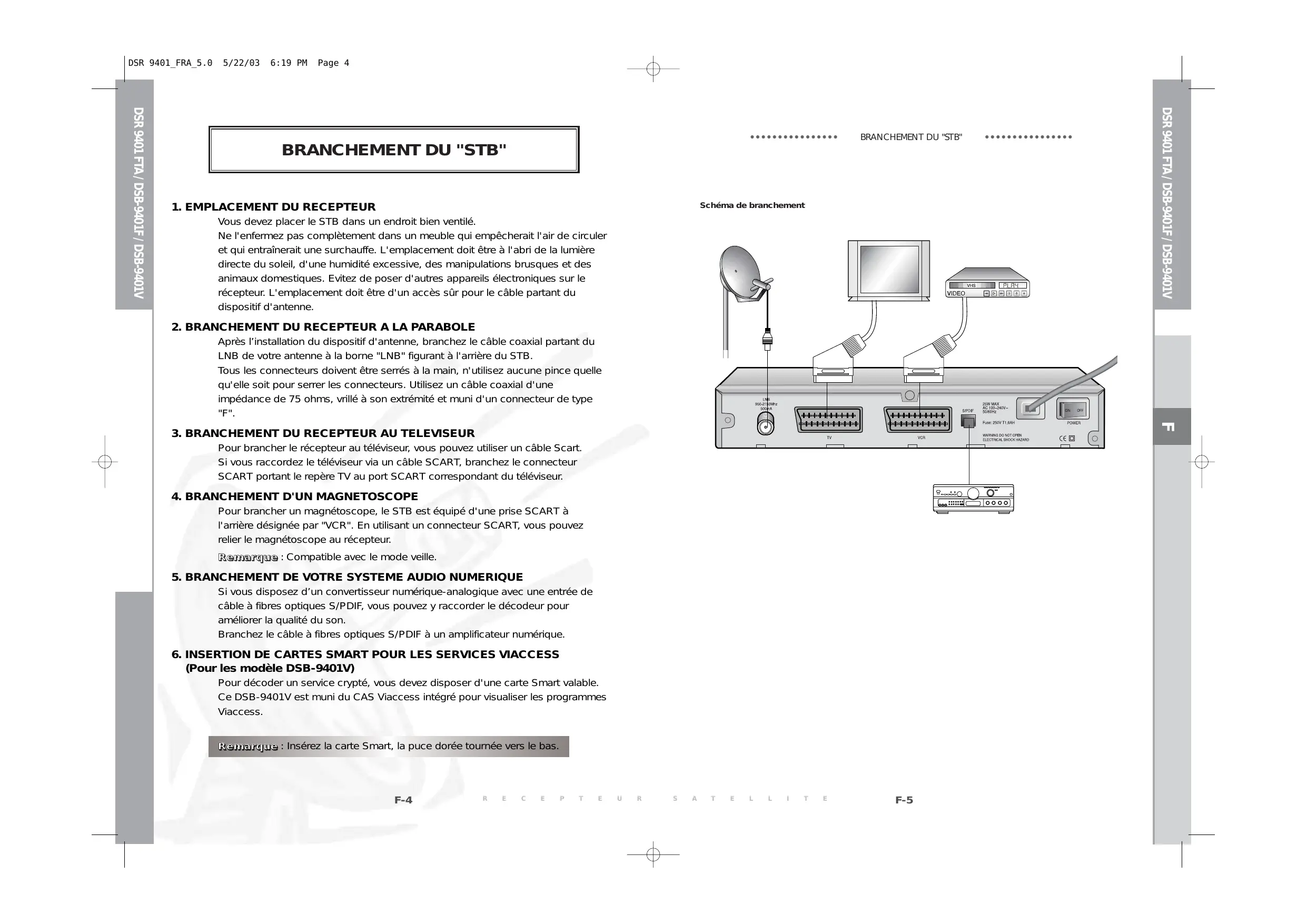

BRANCHEMENT DU "STB"

1. EMPLACEMENT DU RECEPTEUR

You'vedezplacelSTB dans un endroit bien ventilé.

Ne l'enfermez pas complètement dans un meuble qui empêcherais l'air de circulier et qui entrainerait une surchauffe. L'emplacement doit être à l'abri de la lumière directe du soleil, d'une humidité excessive, des manipulations brusques et des animaux domestiques. Evitez de poser d'autres appareils électroniques sur le récepteur. L'emplacement doit être d'un accès sur pour le cable partant du dispositif d'antenne.

2. BRANCHEMENT DU RECEPTEUR A LA PARABOLE

Après l'installation du dispositif d'antenne, branchez le cable coaxial partant du LNB de votre antenne à la borne "LNB" figurant à l'arrête du STB.

Tous les connecteurs doivent être serrés à la main, n'utilisé aucune pince qu'elle qu'elle soit pour serrer les connecteurs. Utilisé un cable coaxial d'une impédance de 75 ohms,vrillé à son extrémité et muni d'un connecteur de type "F".

3. BRANCHEMENT DU RECEPTEUR AU TELEVISEUR

Pour brancher le récepteur au téléviseur, vous pouvez utiliser un cable SCart. Si vous raccordez le téléviseur via un cable SCART, branchez le connecteur SCART portant le repère TV au port SCART correspondant du téléviseur.

4. BRANCHEMENT D'UN MAGNETOSCOPE

Pour brancher un magnétoscope, le STB est équipé d'une prise SCART à l'arrière désignée par "VCR". En utilisant un connecteur SCART, vous pouvez relier le magnétoscope au récepteur.

Remarque: Compatible avec le mode veille.

5. BRANCHEMENT DE VOTRE SYSTEME AUDIO NUMERIQUE

Si vous disposez d'un convertisseur numérique-analogique avec une entrée de cable à fibres optiques S/PDIF, vous pouze y raccorder le decodeur pour améliorer la qualité du son.

Branchez le cable à fibres optiques S/PDIF à un amplificateur numérique.

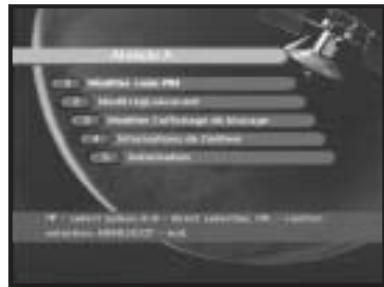

6. INSERTION DE CARTES SMART POUR LES SERVICES VIACCESS (Pour les modèle DSB-9401V)

Pour décoder un service crypté, vous doivent désposer d'une carte Smart variable. Ce DSB-9401V est muni du CAS Viaccess intégré pour visualiser les programmes Viaccess.

Remarque: Insérez la carte Smart, la puce dorée tournée vers le bas.

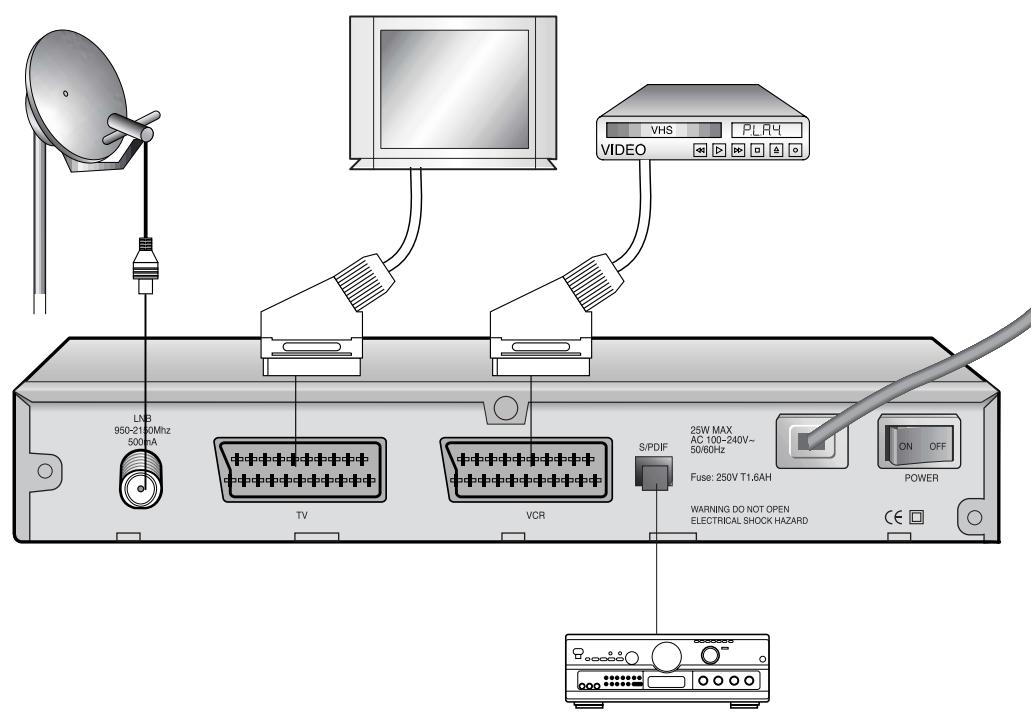

Scheme de branchement

DESCRIPTION

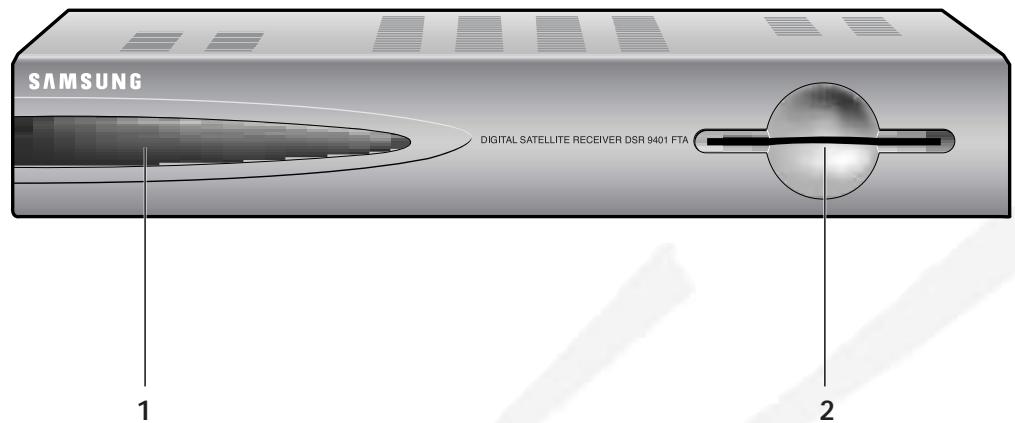

Panneau Frontal

1. Affichage par diodes Quand la diode rouge s'allume, le boitier decodeur se met en veille. Quand la diode verte s'allume, il se met en fonctionnement.
2. Fente pour cartes 1 Fente pour les cartes Smart Viaccess. (Pour les modèle DSB-9401V)

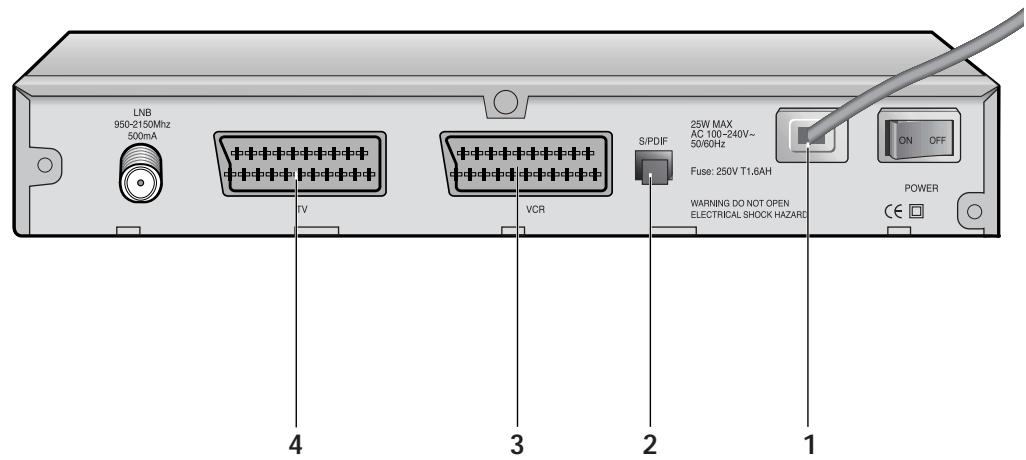

Panneau arrriere

1. ALIMENTATION Permet de brancher le cordon d'alimentation secteur CA.
   SECTEUR CA La plage de tensions correspond à une alimentation CA de 100V à 240V, 50Hz/60Hz.
2. S/PDIF Sortie pour le branchement d'un amplificateur numérique.
3. PRISE SCART TV Permet le raccordement à votre téléviseur.
4. PRESE MAGNETOSCOPE (VCR) Permet le raccordement à votre magnétoscope.

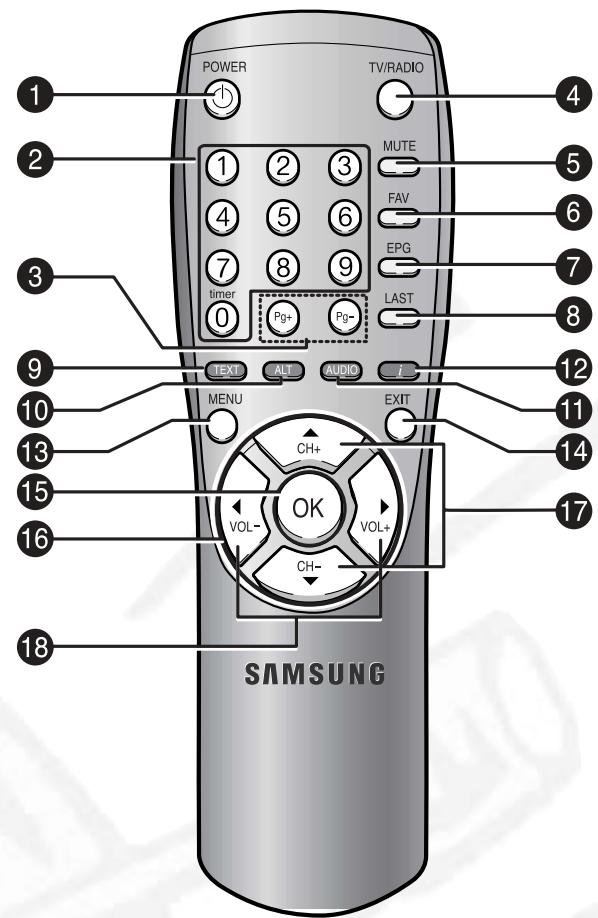

Telecommande

Remarque : Lorsque vous inserez les batteries, vérifie que la polarité (+/-) est correcte.

1. POWER( ) Permet de mettre le recepteur en mode MARCHE/VEILLE.
2. 0-9 Touches numériques (⑨~⑨) Ces touches servent à entraïr des valeurs numériques et à seLECTIONner la chaine directement en saisissant son numéro.
3. Pg + / Pg - (网, 网) Ces touches servent à faire défilier les pages du menu vers le haut ou vers le bas.
4. TV/RADIO Cette touche a pour but de commuter entre une chaine de TV et une station de radio.

5. MUTE 6. MUTE

6. FAV erte touche permet de naviguer dans les listes des favorsis.

7. EPG (Guide électronique des programmes)
   Cette touche affiche le guide des programmes TV/Radio.
8. LAST
   Cette touche permet d'appeler directement n'importe qu'elle chaine de votre liste.

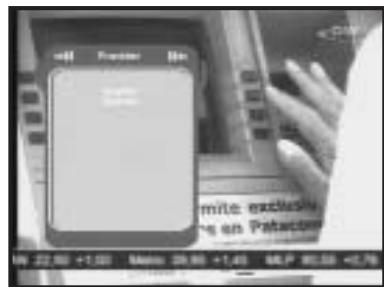

9. TEXT (Touche verte) (TEXT)
   Cette touche permet de selectionner le mode sous-titrage.
   Cette touche fonctionne comme la touche verte du menu.
   Si vous appuyez une fois, le sous-titrage apparait.
   Vous peuvent selectionner la langue que vous souhaitez à l'aide des touches +/-. Si vous appuyez deux fois, le télétexte apparait dans l'affichage à l'écran (OSD). Si vous appuyez trois fois, le télétexte apparait avec le VBI.
10. ALT (Touche jaune) (ALT)
    Cette touche permet de selectionner la liste des bandes son pour le service en cours. Cette touche fonctionne comme la touche jaune du menu. Si vous appuyez une fois, la bande son apparait. Si vous appuyez deux fois, la piste videoe apparait. Les services bande son et piste videoe ne sont pas utilisables avec toutes les chaînes et dépendent des conditions dans lesquelles se trouve l'utilisateur.
11. AUDIO (Touche bleue) (AUDIO) Ce tte touche permet de faire passer le son par le canal gauche, le canal droit ou les deux. Cette touche fonctionne comme la touche bleue du menu.
12. INFORMATION (Touche rouge)
    Cette touche permet d'afficher les boites d'informations de programme à l'écran. Cette touche fonctionne comme la touche rouge du menu. Si vous appuyez une fois, vous obtenez des informations simples sur le programme. Si vous appuyez deux fois, vous obtenez des informations détaillées sur la chaîne dans la boite de texte.
13. MENU Cette touche permet de faire apparaitre le menu ou de revenir au menu precedent.
14. EXIT
    Cette touche permet de quitter un menu ou de revenir au menu precedent.
15. OK (OK)
    Cette touche sert à entrer et à confirmer n'importe qu'elle donnée dans le récepteur à partir du menu système. Cette touche permet de selectionner l'élement. Si vous appuyez sur cette touche pendant que vous regardez la télévision, une liste de chaînes s'affiche.
16. (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16) (17) (18) (19) (20) (21) (22) (23) (24) (25) (26) (27) (28) (29) (30) (31) (32) (33) (34) (35) (36) (37) (38) (39) (40) (41) (42) (43) (44) (45) (46) (47) (48) (49) (50) (51) (52) (53) (54) (55) (56) (57) (58) (59) (60) (61) (62) (63) (64) (65) (66) (67) (68) (69) (70)
17. CH+/CH-(C) Ces touches permettent de changer de chaine.
18. VOL+VOL- Ces touches permettent d'augmenter ou de réduire le volume. (3) Ces touches permettent de faire défiler les pages vers le haut ou vers le bas dans la liste des chaînes.

FONCTIONS DE BASE

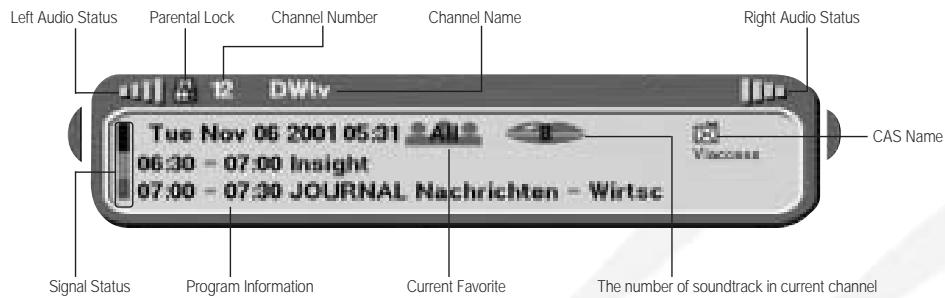

1. Ecran d'affichage

Avant de pouvoir visualiser le programme de télévision, vous doivent effectuer l'installation. Tout d'abord vous ne verrez que les images du menu.

Après que les chaînes de télévision ont été programmées, l'image (page d'ouverture) suivante apparait chaque fois que vous changez de chaîne :

• Appuyez sur la touche rouge Rouge (i) en mode vue.

• Sélectionnez la chaine en appuyant sur les touches numériques Numerical (0~9) ou [3]12 et appuyez sur la touche TV/RADIO pour passer à une chaine de TV ou à une station de radio.

• Cette image s'affiche également chaque fois que vous changez de chaine.

• Si vous appuyez sur la touche TV/RADIO de la télécommande, le programme TV et le programme Radio alternent.

Informations programme détaillées

• Appuyez deux fois sur la touche Rouge (i) pendant que vous regardez un programme.

Vous voyagez tout d'abord la page d'ouverture décrite ci-dessus.

Après avoir appuyé sur la touche Rouge (i) une seconde fois, vous obtenez les informations programme détaillées.

Remarque: Ce service dépend du prestataire de service.

2. Réglage du volume

Pour régler le volume :

• Appuyez sur les touches / pour régler le volume.
• Appuyez sur la touche MUTÉ pour revenir au mode de coupure du son.
• Appuyez de nouveau sur la touche MUTE pour annuler la fonction de coupure du son.

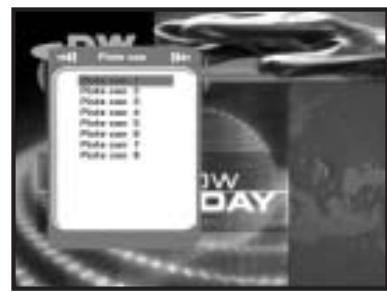

3. Sélection d'une bande son

• Appuyez sur la touche Jaune (ALT) pour afficher la liste des bandes son.
• Appuyez sur 12 et sur la touche pour sélectionner une bande son.

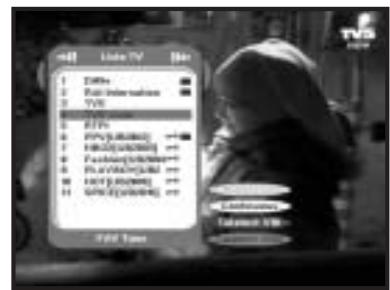

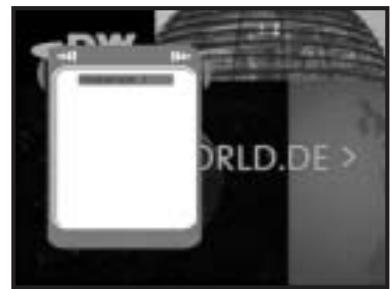

4. Sélection de piste video

• Appuyez deux fois sur la touche Jaune (ALT) pour afficher la liste des pistes video.
• Appuyez sur / et sur la touche pour selectionner une piste video.

• Appuyez sur la touche pendant que vous regardez un programme.
• Effectuez une sélection dans la liste en appuyant sur la touche TV/RADIO ou FAV.

L'icone ne place après le nom de la chaine indique un chaine cryptee, et l'icone placede après le nom de la chaine indique une chaine verrouillée.

• Sélectionnéz la chaine en appuyant sur 12 / 12 , 12 .
• Appuyez sur la touche pour visualiser cette chaine.

Les touches de couleur correspondant à la liste des services ci-dessous.

• Touche Verte (TEXT): Favoris
• Touche Jaune (ALT): Alphabétique
• Touche Bleue (AUDIO): Prestataire
• Touche Rouge (i): Transpondeur

FONCTIONS DE BASE

5.1 Services favors

• Appuyez sur la touche Verte (TEXT) de la télécommande pour selectionner la liste des Favoris.
• Utilisez les touches / , / pour sélectionner le groupe de favors que vous souhaitez.
• Appuyez sur la touche Verte (TEXT) pour altermner entre groupe et liste de chaînes.

5.2 Service alphabetique

• Appuyez sur la touche Jaune (ALT) de la télécommande pour selectionner la liste alphabétique.
• Utilisez les touches / , pour sélectionner le groupe alphétique que vous souhaitez.
• Appuyez sur la touche Jaune (ALT) pour altermner entre groupe et liste de chaînes.

5.3 Prestattaire de services

• Appuyez sur la touche Bleue (AUDIO) de la télécommande pour sélectionner la liste des prestataires.
• Utilisez les touches / , / pour sélectionner le groupe de prestataires que vous souhaitez.
• Appuyez sur la touche Bleue (AUDIO) pour altermner entre groupe et liste dechains.

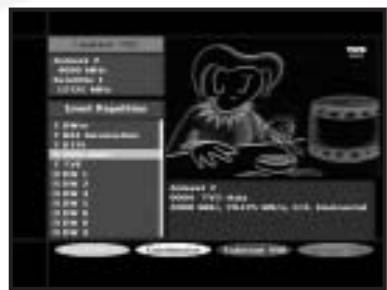

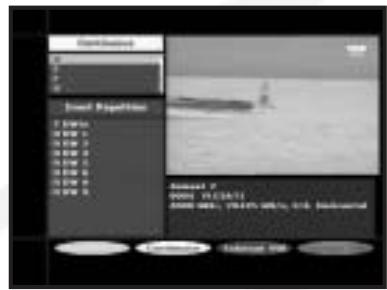

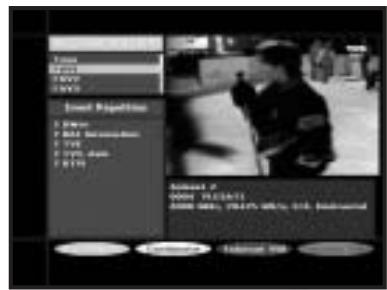

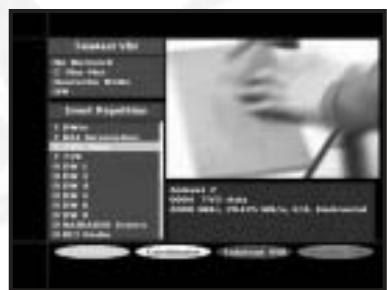

5.4 Service transpondeur

• Appuyez sur la touche Rouge (i) de la télécommande pour selectionner la liste des transpondeurs.
• Utilisez les touches / , / pour sélectionner le groupe de transpondeurs que vous souhaitez.
• Appuyez sur la touche Rouge (i) pour altermner entre groupe et liste de chaînes.

6. Informations programme

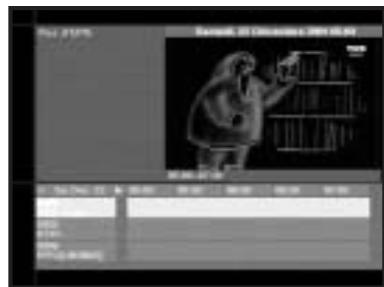

EPG-Guide électronique des programmes

Le guide électronique des programmes vous donne une liste de chaînes.

Remarque: 1. Ce service dépend du prestataire de service.

1. Une fois que le récepteur a reconnu l'heure de Greenwich (GMT) à partir d'un signal de quelques secondes, il peut afficher des informations EPG correctes.

• Appuyez sur la touche EPG pendant que vous regardez un programme.

Cette fonction n'apparait à l'écran que si l'heure est utilisé.

"EPG" apparait sur l'affichage par diodes du récepteur.

• Touche Verte (TEXT): Elle permet d'afficher la liste des programmes jusqu'à tel jour de la semaine précédente en reculant d'un jour à la fois.
• Touche Jaune (TEXT): Elle permet d'afficher la liste des programmes jusqu'à tel jour de la semaine suivante en avantant d'un jour à la fois.
• Touches / Elles permettent d'afficher la liste des programmes par blocs de 30 minutes.

A l'aide de la touche TV/RADIO ou FAV, vous pouvez parcourir les différentes listes de programmes.

• Sélectionnez la chaine en appuyant sur les touches 心 / 心 , + / - et appuyez sur la touche 心 pour visualiser cette chaine.

7. Sous-titrage

Si le programme en cours de diffusion comporte un sous-titrage, appuyez sur la touche Verte (TEXT) pour voir la liste des langues de sous-titrage disponibles. Pour changer la langue de sous-titrage :

• Appuyez sur la touche Verte (TEXT) pour voir la liste des langues de sous-titrage.
• Utilisez les touches / pour sélectionner la langue de sous-titrage souhaitée.
• Si vous appuyez sur la touche © , la langue de sous-titrage souhaitation s'affiche.

L'affichage du menu a eté concu soigneusement et sa convivialité rend le récepteur simple d'utilisation.

UTILISATION DU RECEPTEUR

8. OSD télétexte

Si le programme en cours comporte un OSD télétexte, appuyez deux fois sur la touche Verte (TEXT) pour visualiser la liste des OSD télétexte disponibles.

Pour changer d'OSD télécode :

• Utilisez les touches / pour sélectionner l'OSD télétexte souhaité.
• Si vous appuyez sur la touche _K , l'OSD télétexte souhaité s'affiche à l'écran.

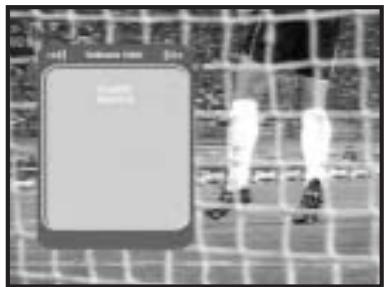

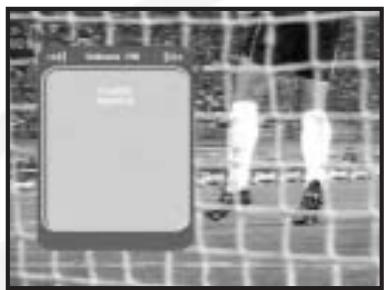

9. VBI télétexte

Si le programme en cours comporte un VBI télétexte, appuyez trois fois sur la touche Verte (TEXT) pour visualiser la liste des VBI télétexte disponibles.

Pour changer de VBI télétexte :

Utilisez les touches / pour selectionner le VBI télétexte souhaite.
- Si vous appuyez sur la touche OK, le VBI télétexte souhaité s'affiche à l'écran.

Menu principal

Après installation du dispositif d'antenne et du STB à l'aide des connecteurs appropriés.

• Branchez l'alimentation secteur CA, puis allumez le récepteur.
• Appuyez sur la touche MENU pour faire apparaitre le menu principal.

L'affichage à l'écran (OSD) suivant apparait :

Les rubriques des sous-menus sont classées de 1 à 5 Pour les sous-menus, 1, 2 et 3, vous avez besoin de votre Code PIN.

• Suivez les messages d'aide qui apparaissent en bas de l'écran!

Avant d'utiliser le menu "Installation", vérifie si les informations qui figurent dans le 4ème menu "System Setup", vous concernnet.

1. Installation

Le menu propose des réglages de personnelisation, l'ajout de nouveaux services et l'affichage de l'etat du récepteur.

• Sélectionnez "Installation" dans le mode menu principal pour sélectionner le sous-menu.
• Entre le Code PIN.

Si vous n'avez pas entrez votre propre Code PIN, le Code PIN 0000 s'applique, lequel a ete prdefini en usine.

1.1 Réglage du LNB

Vous pouvez selectionner les conditions de réglage satellite et LNB pour effectuer la recherche des chaines et vous pouvez définir le réglage de la tonalité à 22KHz. Les paramètres définis dans ce menu sont nécessaires pour la programmation des chaines en "Recherche automatique" et "Recherche manuelle".

Vous trouvez les informations nécessaires dans les manuels de l'antenne et du LNB, sinon adressez-vous à votre revendeur.

• Sélectionnez LNB power sur "On" .
• Sélectionnez le nom du satellite souhaïté.
• Sélectionnez le type de LNB (fréquence).
• Sélectionnez le Mode DiSEqC voulu (Off, DiSEqC A, DiSEqC B, DiSEqC C, DiSEqC D, Tone Burst A, Tone Burst B)

Si vous utilisez un positionneur, selectionnez l'options Positioner.

$$ (" \text {Y e s}" < " O u i" > o u " N o" < N o n >) $$

22KHz: Si vous utilisez un double LNB ou deux antennes reliées à une boîte de commutation de tonalité 22 KHz, avec un commutateur de tonalité 22 KHz ("On" < "Marche" >, "Off" < "Arrêt" > ou "Auto"), vous pouvez alterner entre les deux LNB ou les deux antennes.

1.2 Réglage du positionneur

Si vous disposez d'un système motorisé DiSEqC 1.2,
vous pouvez profiter des fonctions DiSEqC 1.2 proposées.

• Sélectionnez le satellite.
• Sélectionnez n'importe quel transpondeur parmi les satellites indiqués ci-dessus et vérifie la Fréquence, le Symbol Rate (débit de symboles), la FEC (correction d'erreurs sans voie de retard) et la Polarité.

En cas de problèmes, contactez votre revendeur.

• Dans Menu Mode, Sélectionnez :

le mode "User" :

Il permet d'utiliser la fonction positionneur de base (basic positioner function) conseillée pour les débutants. L'utilisateur utilise en général le mode "User" < "Utilisateur">.

Mode "Installer" :

Utilisation complète de l'ensemble des fonctions du positionneur, conseillée pour les installateurs ou les utilisateurs professionnels.

1.2.1 Mode user

- Sélectionnez Driving Mode :

Vous avez la possibilité de désirir le type de mouvement du positionneur : Continuous, Step, ou Time.

• Positionnez l'antenne à l'aide de north, south, east et west, et utilisez la touche / / / pour déplacer l'antenne.

La touche effectue un positionnement à l'ouest, la touche à l'est, la touche au nord et la touche au sud.

• Une fois que vous avez terminé d'utiliser le moteur, Sélectionnez "Store current Position." , et appuyez sur la touche (OK) pour réinitialiser le moteur de déplacement.

Remarque: Le niveau figurant dans "Signal Status" n'apparait qu'à titre indicatif. La qualité du signal peut être convenable même si le niveau indiqué n'est pas au maximum.

Une fois la position mémorisée atteinte, "Stop" apparait à l'écran, vous pouvez poursuivre les opérations.

• Sélectionnez Calculate Sat Positions et appuyez sur la touche @afin de calculer les positions des satellites.

1.2.2 Mode installer

Après avoir contrôle l'etat du positionneur, l'instantiateur doit utiliser ce menu. Il doit selectionner "Disable Limits" avant d'utiliser le mode User .

• Sélectionnez Drive Motor West/East et utilisez le touches / pour actionner le moteur. La touche effectue un déplacement vers l'ouest et la touche vers l'est.
• Sélectionnez "Enable Limit" pour activer "Set Limit" .
• Sélectionnez "Disable Limit" pour désactiver "Set Limit" .
• Sélectionnez "Reset Positioner" pour réinitialiser le positionneur.

1.3 Réglage solarsat

Ce menu est uniquement prévu pour l'antenne Solarsat. Lorsque vous sélectionnez ce menu, vous obtiendrez le message "This menu is only for the Solarsat antenna." <"Ce menu est uniquement prévu pour l'antenne Solarsat".> Si vous disposez d'une telle antenne, appuyez sur OK, sinon appuyez sur EXIT.

Vous pouvez régler la valeur en fonction de votre localisation géographique.

Pour régler la valeur de Date et Time , utilisez les touches / pour effectuer la modification.
Utilisez les touches / pour changer la position.
- Utilisez les touches / pour déplacer chaque champ.

• Entre la polarisation du transpondeur que vous désirez trouver. (Horizontal/Vertical/Gauche Circulaire/Droite Circulaire)

Dans le cas de horizontal : 18V et dans la case de vertical : 13V sont sortis via la ligne LNB (bloc d'alimentation à bruit réduit).

• Sélectionnez le mode de balayage "Tous" ou "Only Free" .
• Sélectionnez la recherche du réseau "Yes" .
  Vous peuvent trouver plus de transpondeurs en utilisant le réseau local domestique.
• Sélectionnez la recherche PID "Yes" . Vous pouvez rechercher manuellement en entrant des valeurs PID individuelles (Identifieurs de paquets)(Vidéo/Audio/PCR)
• Àprous avoir séLECTIONné l'options, appuyez sur la touche ⑥ pour démarrer le processus de balayage.

1.6 SMATV scanning

Dans le cas ou plusieurs générations utilisent Antenne et LNB (bloc d'alimentation à bruit réduit) en commun, recherche le service entre 950 et 2150 MHz.

• Sélectionnez le type de recherche "Automatic" ou "Manual".
• Sélectionnez le mode de balayage "All" ou "Only Free" .
• Vous pouvez entrer le débit de symboles alternatif de 1 à 4

Remarque: 1. Lorsque votre type de recherche est régé sur Automatic au cours du balayage SMATV, vous nevez seulement entre le début desymboles alternatif (1 à 4) que vous désirez.

1. Lorsque vous type de recherche est reglé sur Manual au cours du balayage SMATV, vous doivent entre les deux : fréquence et débit de symboles.

1.7 Réinitialiser aux réglages d'usine

Ceci est destiné à restaurer les valeurs régées en usine dans le cas où l'utilisateur rencontres certains problèmes après avoir changé des valeurs qualconques des données de chaines et autres qui peuvent être à présent erronées.

Dans la fenêtre d'interrogation, si vous appuyez sur la touche, le récepteur sera réinitialisé automatiquement sur les réglages par défaut d'usine.

Remarque : Cela supprimera vos réglages précédents !

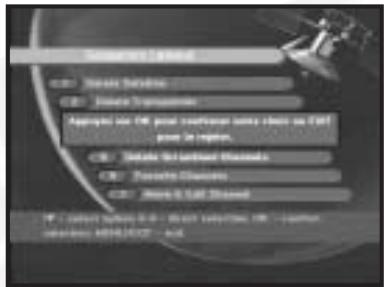

2. Séquence canaux

Le menu "Sequence Canaux" comporte sept fonctions: Le menu "Sequence Canaux" est utilisé pour supprimer les satellites, les transpondeurs et les chaines ou pour définit vos chaines en tant que chaînes favorites ou encore déplacer les chaines comme vous le souhaitez.

• Entreze le Code PIN.

Si vous n'avez pas entre votre propre Code PIN, le Code PIN 0000 s'applique, lequel a été prédéfini en usine.

• Sélectionnez la liste des satellites désirée que vous souhaitez supprimer en appuyant sur la touche Rouge (®).
• Appuyez sur la touche pour confirmation.

Remarque: Cette fonctionnalité ne supprime pas le satellite lui-même mais supprime la liste des chaines enregistrées pour le satellite.

• Sélectionnez la liste des transpondeurs désirée que vous souhaitez supprimer en appuyant sur la touche Rouge (i).
• Appuyez sur la touche (x) pour confirmation.

Remarque: Cette fonctionnalité ne supprime pas le transpondeur lui-même mais supprime la liste des chaînes enregistrées pour ce transpondeur.

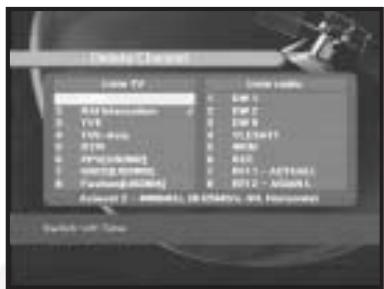

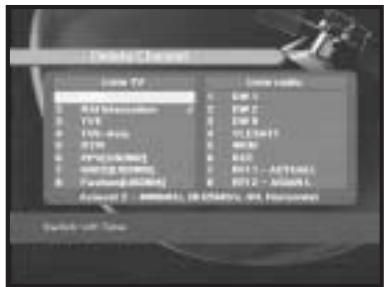

2.3 Delete channel

• Sélectionnez la chaîne désirée que vous souhaitez supprimer en appuyant sur la touche Rouge (i).
• Appuyez sur la touche pour confirmation.

Dans la fenêtre d'interrogation, appuyez sur la touche (O) pour supprimer toutes les chaines et appuyez sur MENU / EXIT pour quitter.

Dans la fenêtre d'interrogation, appuyez sur la touche OK pour supprimer les chaines brouillées et appuyez sur MENU / EXIT pour quitter.

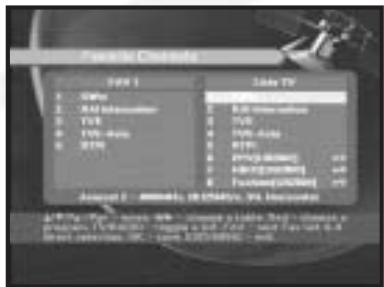

Vous pouvez changer la liste TV ou la liste Radio grâce à la touche TV/RADIO et changez la liste des+favoris grâce à la touche FAV. Cela vous permet de creer la liste des 9 favors TV et Radio.

• Sélectionnez la liste des chaînes désirées à l'aide des touches 12 .
• Lorsque vous appuyez sur la touche TV/RADIO, la liste TV et la liste Radio alternent.

Listedroite : Ajoutez une chaine sur la liste en appuyant sur la touche Rouge (C).
Listegauche : Supprimez une chaine en appuyant sur la touche Rouge (C).

• Appuyez sur la touche FAV pour sélectionner une autre liste de favors.
  Puis appuyez sur la touche pour confirmation.

• Sélectionnez la liste désirée à l'aide des touches / .
• Sélectionnez une chaîne en appuyant sur la touche Rouge (i).
• Appuyez sur les touches / / / / / pour changer la position de la chaine que vous souhaitez, et appuyez sur la touche / pour confirmation.
• Appuyez à nouveau sur la touche Rouge (i) pour revenir à l'état précédent.

• Si vous voulez REPLACER la chaine à sa position initiale, n'appuyez pas sur la touche mais appuyez sur la touche Bleue (AUDIO).

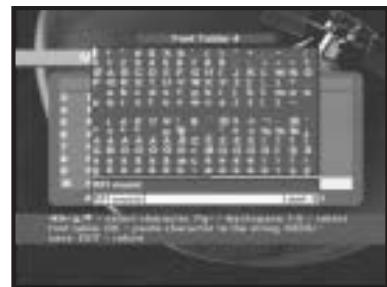

• Pour éoperator le nom des chaines, appuyez sur la touche Verte (TEXT). Un tableau des polices s'affichera.

• Sélectionnez le caractère désiré à l'aide de 123 / 3 , puis appuyez sur la touche pour attribuer le caractère à la chaine.
• Appuyez sur la touche MENU pour sauvégarden les données régles.

3. Sécurité enfants

Cette fonctionnalité "Parental Lock" définit les restrictions en matière d'audience et évite l'accès non autorisé à votre STB via le Code PIN (numéro d'identification personnel), qui est un numéro à 4 chiffres.

(Le Code PIN prépréglé en Usine est : 0000)

En sélectionnant ce menu, vous dispose de deux options : l'une pour régler le verrouillage d'une chaine quelconque et l'autre pour changer votre code PIN.

• Entreze le Code PIN.

Si vous n'avez entrez-vous propre Code PIN, le Code PIN 0000 s'applique, lequel a eté prédéfini en usine.

3.1 Activer le blocage de canal

• Sélectionnez la chaine en appuyant sur 12 / 12 , 12 / 12 , 12 .
• Lorsque vous appuyez sur la touche TV/RADIO, la liste TV et la liste Radio alternent.
• Sélectionnez le verrouillage de la chaîne en appuyant sur la touche Rouge (i).
• Appuyez sur la touche pour confirmation.

Cela verrouillera la chaire. Au moment où vous souhaitez voir la chaire, vous devrez entre� toute code PIN dans la fenetre d'interrogation.

Pour annuler le verrouillage :

• Appuyez de nouveau sur la touche Rouge (i) pour annuler le verrouillage.

3.2. Modifier le Code PIN

Pour changer le Code PIN, selectionnez la seconde option "Modifier PIN Code".

Cela vous conduira au menu suivant :

Dans cette option, vous doivent entrier le Code PIN actuel au niveau du premier curseur, et au niveau du second, vous doivent enterz le Code PIN souhaite. Pour confirmer, vous doivent enter une nouvelle fois le nouveau Code PIN.

Souvenez-vous que le Code PIN doit être une valeur numérique à 4 chiffres.

Cette option vous permet de changer les réglages du système prédéfinis en usine en fonction de vos exigences.

4.1. Sélection langueue

L'option "Language Selection" permet à l'utilisateur de sélectionner la langue désirée de l'OSD, de la bande sonore, du télétexte, du sous-titrage ou de l'EPG.

• Pour s'adapter aux utilisateurs des différentes régions parlant différentes langues, les langues OSD sont au nombre de 19.
• Pour sélectionner le menu de la langue désirée, appuyez sur les touches / pour changer de langue et appuyez sur OK.
• La langue de l'OSD, de la bande sonore, du télétexte, du sous-titrage ou de l'EPG variera selon la langue sélectionnée.

4.2 OSD setting

Vous pouvez régler la transparence de l'OSD et le temps d'affichage.

• Réglez le type de transparence de l'OSD. Le niveau de transparence de l'OSD se règle de 0 à 100%.
• Réglez le temps d'affichage de la boîte d'informations (manchette d'impression) sur l'écran. Le temps se règle de 0,5 à 60 secondes.

4.3 Media setting

Vous pouvez définir les réglages des divers medias souhaités. Placez le curseur dans ce sous-menu et appuyez sur OK.

• Sélectionnéz le système TV : PAL, SECAM.
• Sélectionnez le type de TV en fonction de votre téléviseur :
  STANDARD rapport 4:3 ou WIDE SCREEN
  < Ecran large> rapport 16:9.
• Sélectionnez la conversion de rapport de format : Boîte à lettres, Pan & Screen, Mixte ou Entier.
• Sélectionnez le type de signal video : Composite+RGB ou Composite.

4.4 Time & Timer setting

• Placez le curseur dans ce sous-menu et appuyez sur OK.
• Appuyez sur les touches _gp_g , pour changer Heure locale dans Fuseau horsaire. L'heure locale sera changée en fonction de la valeur localisation géographique.
• Appuyez sur les touches / pour désir la répétition d'un événement que vous souhaitez réserver :

Daily, Every Sunday, Every Monday, Every Tuesday, Every Wednesday, Every Thursday, Every Friday, Every Saturday, Once (Chaque jour, chaque dimanche, chaque lundi, chaque mardi, chaque mercredi, chaque jegudi, chaque vendredi, chaque samedi, une fois).

• Appuyez sur les touches Numerical (0~9) pour régler l'heure souhaïée et appuyez sur les touches / pour désir un temps de commutation que vous pouze réserver.
• Sélectionnez le programme TV pour régler le programme de l'évenement en appuyant sur les touches 3 / 12 . Lorsque vous appuyez sur la touche TV/RADIO, le programme TV et le programme Radio alternent.

4.5 Info système

Si vous nevez contacter votre technician ou un centre de service technique, il sera susceptible de vous demander les informations disponibles dans ce menu. Placez le curseur dans ce sous-menu et appuyez sur la touche OK. Voici ce que sera l'affichage sur I'ecran.

4.6 Mise à jour du logiciel

Vous pouvez télécharger etmettre à jour le logiciel de ce STB via les satellites ASTRA,Sirius et Hotbird lorsqu'un nouveau logiciel est mis sur le marché.

Au cours du téléchargement, n'éteignez pas le STB. Si une nouvelle version du logiciel existe à télécharger, il vous sera demandé si vous souhaitez la mise à jour ou non. Si vous appuyez sur la touche OK, la mise à jour démarre immédiatement. Dans le cas où la mise à jour est impossible, vous obtiendaçez le message "You can't update software!" Ou bien, dans le cas où vous n'avez pas besoin demettre à jour, "You don't need to update software!" s'affichera.

5. Viacces incorpore (Pour les modèle DSB-9401V)

1. Change le Code PIN :
   • Changez le Code PIN de la carte Smart si nécessaire.
2. Changer l'évaluation parentale : Changez le réglage du contrôle familial si nécessaire.

Remarque: Ce service n'est pas offert par toutes les chaines.

1. Changer l'indicateur de verrouillage :
   Vous pouze changer l'etat de verrouillage de la carte Smart Viaccess.
2. Informations de l'organisme émetteur :
   Vous pouvez appeler ici toutes les informations enregistrées par le fabricant relatives à la carte Smart.
3. Autorisation :
   Cette option devra indiquer le statut d'autorisation de la carte Smart.

DEPANNAGE

Problème	Cause possible	Solution
Aucune LED ne s'allume sur la façade ; pas d'alimentation	Le cordon d'alimentation n'est pas branché correctement	Branchez correctement le cordon d'alimentation
Aucune image à l'écran	Le récepteur est en mode veille ; le Scart n'est pas connecté de manière correcte à la sortie video du téléviseur Chaine ou sortie video sélectionnée sur le téléviseur non correcte	Placez le récepteur sur "On" ; Vérifiez la connexion et corrigez ; Vérifiez la chaine et la sortie video puis corrigez (voir le manuel utiliser du téléviseur)
Pas de son	Le cordon audio n'est pas correctement connecté ; Niveau sonore = 0 ; touche MUTE (Silence) activée	Vérifiez la connexion et corrigez ; Augmentez le son sur le bouton de réglage du téléviseur ; Appuyez sur la touche MUTE
La télécommande n'est pas directement opérationnelle	Fonctionnement non correct ; batteries défectueuses ou non insérées correctement	Pointez la télécommande vers le récepteur. Remplacez les batteries ou insérez-les correctement
Qualité de l'image médiocre	Intensité du signal trop faible	Vérifiez l'intensité du signal dans le menu "Auto Scan" <balayage automatique >, corrigez l'orientation de votre ANTenne.
Message d'erreur à l'écran "Searching for signal" <recherche du signal>	Câble d'antenna non connecté ou pas connecté correctement LNB défectueux ; positionnement non correct de l'antenne satellite ;	Vérifiez la connexion et corrigez ; Remplacez le LNB ; Vérifiez la position et corrigez ; Vérifiez l'intensité du signal dans le menu "Auto Scan" <balayage automatique >
Message d'erreur à l'écran "Channel data does not exist." <les données de chaine n'exist pas>	Satellite pas encore réglé	Effectuez le balayage dans le menu "Automatic scanning" ou "Manual scanning" <balayage automatique > ou <balayage manuel>
Messages d'erreur à l'écran : "Please check the Smartcard" <Veuillez vérifier la carte Smart> ; "Please insert the Smartcard" <Veuillez insérer la carte Smart>.	Carte Smart : - non place correctionment ; - non raccordée.	(en fonction du modele) Vérifiez la carte Smart. "Insérez la carte Smart".

MISE AU REBUT

Cet apparéil, son matériel d'emballage (mousse de polystyrene par ex.) et les batteries ne doivent jamais être mis au rebut avec les ordures menagères. Veuillez vous informer précisément au sujet de la réglementation de votre communauté, et éliminez tout rebut en conformité avec la réglementation, selon les différents emplacements prévus à cet effet.

CHARACTERISTIQUES TECHNIQUES

1. Partie Utilisateur

4000 chaines programmables,
teléchargement de logiciel par satellite et PC, Guide électronique des programmes avancé, prises en charge multilingue par l'OSD, fonction DiSEqC 1.2 entièrement prise en charge

par la télécommande infrarouge, système de balayage automatique et manuel, organisation des chaînes (programmable), sorties SCARTS & RCA, faible consommation.

2. Partie Tuner

Tuner à large bande 950 ~ 2150 MHz, prise en charge de la version DiSEqC 1.2,

Commutation 13 V/18 V, commande de tonalité continue 22 kHz

3. Partie Video

Compatible DVB-S, video MPEG-2 (MP@ML) débit de symboles 2 - 45 Ms/s, compatible

SCPC/MCPC, prend en charge le rapport de format 4:3 (normal) et 16:9 (écran large)

4. Partie Audio

Niveau audio MPEG 1 I & II mono, double, sté reproduction et mode audio sté reproduction commune, fréquences d'échantillonnage

32, 44.1 et 48kHz , réglage du volume et fonction de coupure du son via la télécommande.

Alimentation

Type :

SMPS

Tension d'entrée :

100-240VCA50/60Hz

Consummation :

25 W maxi.

En veille :

11W

DECODEURVIDEO

Transport

MPEG-2 ISO/IEC 13818

Flot de transmission

Spécifications du flot de transmission MPEG-2 MP@ML

Débit d'entrée

Jusqu'à 100 mègabits par seconde
4:2:2

Format $$Chrominance-Luminance

4:3, 16:9

Format

720 × 576, 704 × 576,

Résolution

544× 576,480× 576,

352 × 576, 352 × 288

Echelle

0.5, 2.0 aussi bien dans le sens

horizontal que dans le sens vertical

CHARACTERISTIQUES TECHNIQUES

INTERFACE RESEAU (radiodiffusion - numérique)

Interface	Une entrée LNB	VIDEO	PAL, SECAM
Extrémité avant	Récepteur satellite numérique compatible DVB-S (ETS 300 421)		Interface: 2 SCART (Téléviseur, magnétoscope) Impédance: 75 Niveau de sortie: 1 Vp-p Phase différentielle: Maxi 5% Rapport signal sur bruit: Mini 60 dB (numérique)
Décodeur FEC	Débit de code de convolution 1/2, 2/3, 3/4, 5/6 et 7/8 avec une longueur de retenue K=7
Plage de fréquences en entrée	950 ~ 2150 Mhz
FBE	12 dB (normal)	AUDIO	Interface: Scart Impédance: Balance 600 Niveau de sortie: Maxi 3.0 Vp-p (contrôable) Réponse en fréquence: ±3 dB (20~15 kHz) Rapport signal sur bruit: Mini 60 dB (numérique) S/PDIF (Sortie audio numérique)
Connecteur d'entrée	Type F, IEC 169-24, fénette
Débit de symboles d'entrée	2 ~ 45 Msps
Niveau de signal à l'entrée	-65 dBm ~ -25 dBm à 75
DISEqC	DiSEqC 1.2 (maxi 500 mA)
Polarisation et puissance du LNB	Verticale: +12 V ~ +14 V
Polarisation	Horizontale: +17 V ~ +19 V Intensité: 350 mA maxi, protection de surcharge
Tonality 22 kHz	Fréquence: 22±4 kHz
	Amplitude: 0.6±0.2v	MEMOIRE
Démodulation	QPSK
FEC externe :	Codage Reed Solomon (204,188), t = 8	Flash SDRAM	2Mo 8Mo
DECODEUR AUDIO
Décodage	MPEG-1 niveaux I, II	CHARACTERISTIQUES PHYSIQUES
Débit d'échantillonnage	Jusqu'à 256 Kpbs	Taille (L x P x H)	233 x 176 x 38 mm
Mode audio	Mode unique, mono double, sté reproduction et sté reproduction commune	Poids (net)	0.95Kg
