MODE D'EMPLOI DSB-9401F SAMSUNG

DSR 9401 FTA / DSB-9401F / DSB-9401V

Consignes d'utilisation

CONSIGNES DE SECURITE

Ce STB a été fabriqué conformément aux normes de sécurité internationales.

Veuillez lire attentivement les recommandations de sécurité suivantes.

ALIMENTATION SECTEUR :

AC 100\~240V 50/60Hz

SURCHARGE : Evitez de surcharger les prises murales, les rallonges ou les adaptateurs, car il peut s'ensuivre un incendie ou une électrocution.

LIQUIDES : Tenez les liquides à l'écart du STB

NETTOYAGE : Avant de le nettoyer, déconnectez le STB de la prise murale. Utilisez un chiffon doux légèrement humecté d'eau (pas de solvants) pour nettoyer l'extérieur.

AERATION : N'obstruez pas les orifices d'aération du STB. Vérifiez que la circulation d'air peut s'effectuer librement autour du STB. Ne placez jamais le STB dans un endroit exposé à la lumière directe du soleil ou à proximité d'une source de chaleur, un radiateur par exemple. N'empilez aucun autre appareil électronique sur le STB. Placez le STB au minimum à 30 mm du mur.

FIXATIONS : N'utilisez aucune fixation non recommandée par le fabricant du produit, car elles peuvent comporter des risques et endommager l'appareil.

BRANCHEMENT AU LNB DE LA PARABOLE SATELLITE :

L'âme du câble de connexion du LNB présente une tension élevée. Il est donc recommandé de débrancher le STB de l'alimentation secteur avant de brancher ou de débrancher ce câble. DANS LE CAS CONTRAIRE, LE LNB RISQUE D'ETRE ENDOMMAGE.

REPARATIONS : Ne tentez pas de réparer vous-même cet appareil. Toute tentative dans ce sens entraîne une annulation de la garantie. Confiez l'ensemble des réparations à un agent qualifié.

FOUDRE : Si le STB est installé dans une zone à forte activité orageuse, il est indispensable de mettre en place des dispositifs de protection pour le branchement du STB au secteur ainsi que pour la ligne du téléphone et du modem. En cas d'orage, vous devez également respecter les consignes de chaque fabricant visant à protéger les autres appareils, tels le téléviseur, la chaîne hi-fi, etc., reliés au STB.

MISE A LA TERRE : La masse du câble du LNB doit est reliée directement à la prise de masse du système de la parabole. L'installation de mise à la terre doit être conforme aux réglementations locales.

Remarque : Jetez les batteries usagées dans un lieu prévu à cet effet de manière à protéger l'environnement.

SOMMAIRE

Consignes de sécurité 1

Caractéristiques générales....3

Branchement du STB 4

Description 6

Façade 6

Panneau arrière 7

Télécommande 8

Fonctions de base 10

Utilisation du récepteur 15

Menu principal....15

1. Installation 15
   1.1 Réglage du LNB 16
   1.2 Réglage du positionneur ..... 16

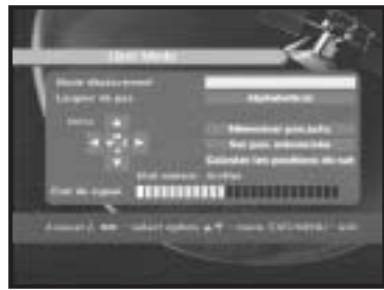

   1.2.1. Mode utilisateur 17
   1.2.2. Mode installateur 18
   1.3 Réglage solarsat....18
   1.4 Recherche automatique 19
   1.5 Recherche manuelle 19
   1.6 SMATV scanning....20
   1.7 Réinitialiser aux réglages d'usine ..... 20

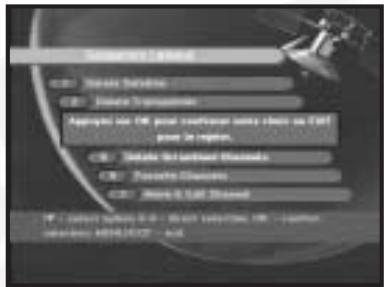

2. Séquence canaux 21
   2.1 Delete satellite 21
   2.2 Delete transponder ..... 21

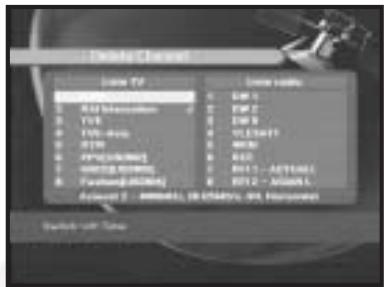

   2.3 Delete channel.....22
   2.4 Delete all channel ..... 22
   2.5 Delete Scrambled channel. 22
   2.6 Favorite channel....22

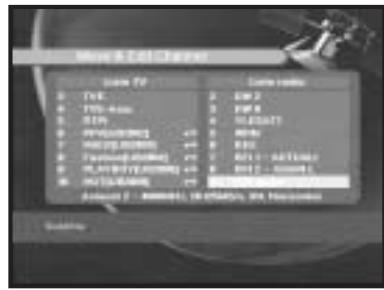

   2.7 Move & Edit channel ..... 23

3. Sécurité enfants 24
   3.1 Activer le blocage de canal ..... 24
   3.2 Modifier le code PIN 25

4. Réglage système 26

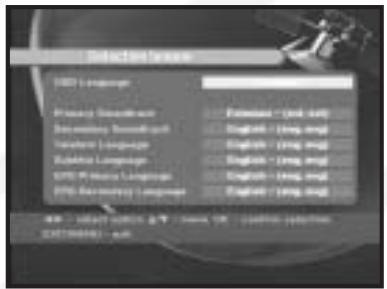

   4.1 Sélection langue 26
   4.2 OSD setting.....26
   4.3 Media setting 27
   4.4 Time & Timer setting . 27
   4.5 Info système....28
   4.6 Mise à jour du logiciel 28

5. Viaccess incorporé....29

Dépannage....30
Mise au rebut 30
Caractéristiques techniques 31

CARACTERISTIQUES GENERALES

1. PARTIE UTILISATEUR

▶ 4000 CHAINES PROGRAMMABLES
▶ TELECHARGEMENT DE LOGICIEL VIA SATELLITE & PC
GUIDE ELECTRONIQUE DES PROGRAMMES AVANCE
▶ PRISE EN CHARGE MULTILINGUE POUR L'AFFICHAGE A L'ECRAN (OSD)
▶ PRISE EN CHARGE MULTILINGUE POUR LE SOUS-TITRAGE & LE TELETEXTE (OSD & VBI)
▶ PRISE EN CHARGE DE DiSEqC 1.2
▶ TELECOMMANDE INFRAROUGE MULTIFONCTIONS
▶ SYSTEME DE BALAYAGE AUTOMATIQUE ET MANUEL
ORGANISATION DES CHAINES (PROGRAMMABLE)
▶ SORTIES SCARTS (Optionnel)
▶ FAIBLE CONSOMMATION
▶9. LISTES DES FAVORIS
MISE A JOUR AUTOMATIQUE DES EPG

2. PARTIE TUNER

▶ TUNER A LARGE BANDE 950\~2150 MHz
▶ PRISE EN CHARGE DE LA VERSION DiSEqC 1.2
▶ COMMUTATION 13V/18V
▶ COMMANDE DE TONALITE CONTINUE 22KHz

3. PARTIE VIDEO

COMPATIBLE DVB-S
▶VIDEO MPEG-2 (MP@ML)
▶ DEBIT DE SYMBOLES 2\~45MS/s
COMPATIBLE AVEC SCPC/MCPC
PREND EN CHARGE LE RAPPORT DE FORMAT 4:3 (NORMAL) ET 16:9 (ECRAN LARGE)

4. PARTIE AUDIO

▶MPEG 1 AUDIO NIVEAU I & II
MODE MONO, DOUBLE, STEREO ET AUDIO STEREO COMMUNE
▶ FREQUENCES D'ECHANTILLONNAGE DE 32, 44,1 ET 48 KHz
▶ REGLAGE DU VOLUME ET FONCTION DE COUPURE DU SON VIA LA TELECOMMANDE
▶ SORTIE AUDIO NUMERIQUE SPDIF

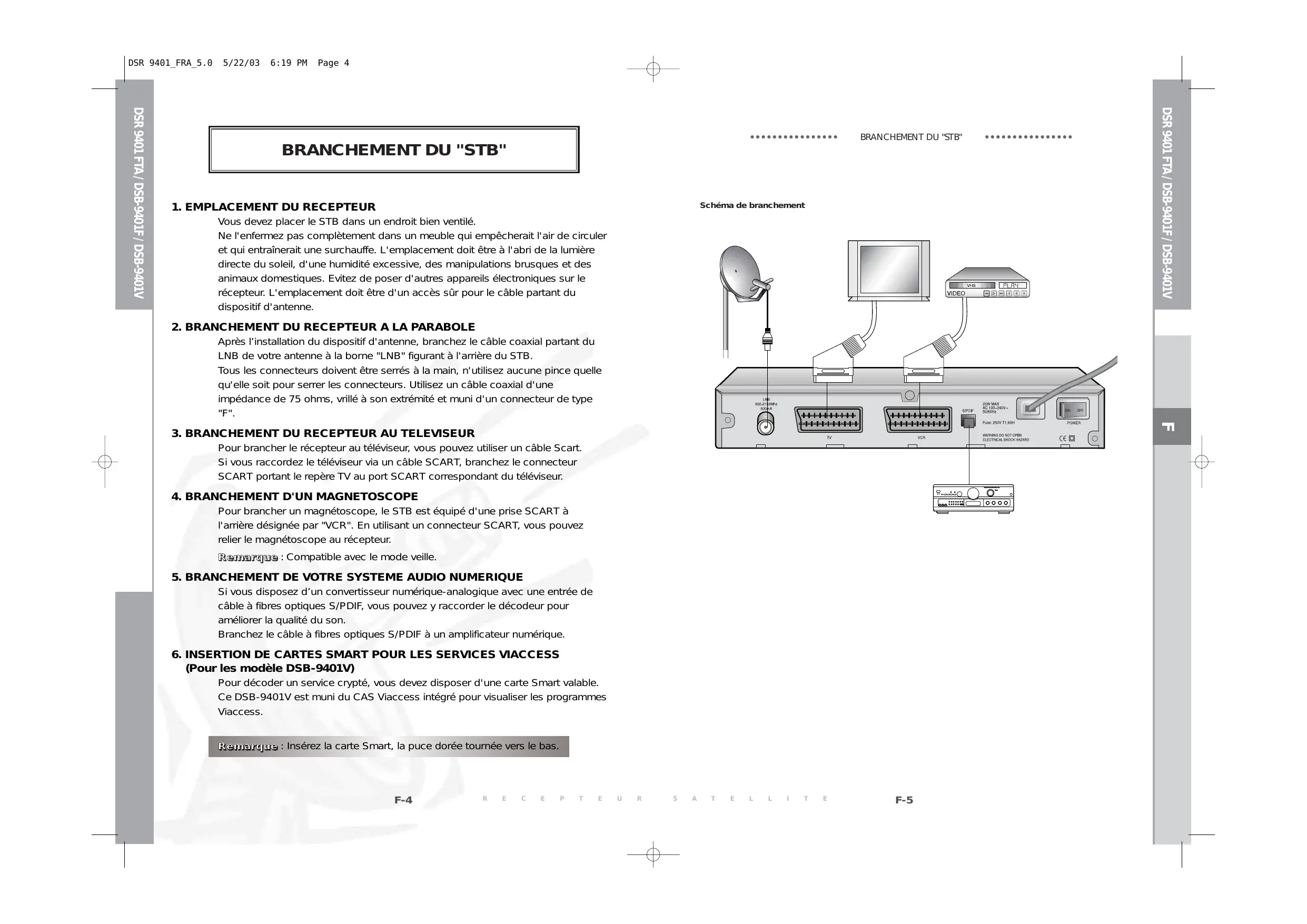

BRANCHEMENT DU "STB"

1. EMPLACEMENT DU RECEPTEUR

Vous devez placer le STB dans un endroit bien ventilé.

Ne l'enfermez pas complètement dans un meuble qui empêcherait l'air de circuler et qui entraînerait une surchauffe. L'emplacement doit être à l'abri de la lumière directe du soleil, d'une humidité excessive, des manipulations brusques et des animaux domestiques. Evitez de poser d'autres appareils électroniques sur le récepteur. L'emplacement doit être d'un accès sûr pour le câble partant du dispositif d'antenne.

2. BRANCHEMENT DU RECEPTEUR A LA PARABOLE

Après l'installation du dispositif d'antenne, branchez le câble coaxial partant du LNB de votre antenne à la borne "LNB" figurant à l'arrière du STB.

Tous les connecteurs doivent être serrés à la main, n'utilisez aucune pince quelle qu'elle soit pour serrer les connecteurs. Utilisez un câble coaxial d'une impédance de 75 ohms, vrillé à son extrémité et muni d'un connecteur de type "F".

3. BRANCHEMENT DU RECEPTEUR AU TELEVISEUR

Pour brancher le récepteur au téléviseur, vous pouvez utiliser un câble SCart. Si vous raccordez le téléviseur via un câble SCART, branchez le connecteur SCART portant le repère TV au port SCART correspondant du téléviseur.

4. BRANCHEMENT D'UN MAGNETOSCOPE

Pour brancher un magnétoscope, le STB est équipé d'une prise SCART à l'arrière désignée par "VCR". En utilisant un connecteur SCART, vous pouvez relier le magnétoscope au récepteur.

Remarque : Compatible avec le mode veille.

5. BRANCHEMENT DE VOTRE SYSTEME AUDIO NUMERIQUE

Si vous disposez d'un convertisseur numérique-analogique avec une entrée de câble à fibres optiques S/PDIF, vous pouvez y raccorder le décodeur pour améliorer la qualité du son.

Branchez le câble à fibres optiques S/PDIF à un amplificateur numérique.

6. INSERTION DE CARTES SMART POUR LES SERVICES VIACCESS (Pour les modèle DSB-9401V)

Pour décoder un service crypté, vous devez disposer d'une carte Smart valable. Ce DSB-9401V est muni du CAS Viaccess intégré pour visualiser les programmes Viaccess.

Remarque : Insérez la carte Smart, la puce dorée tournée vers le bas.

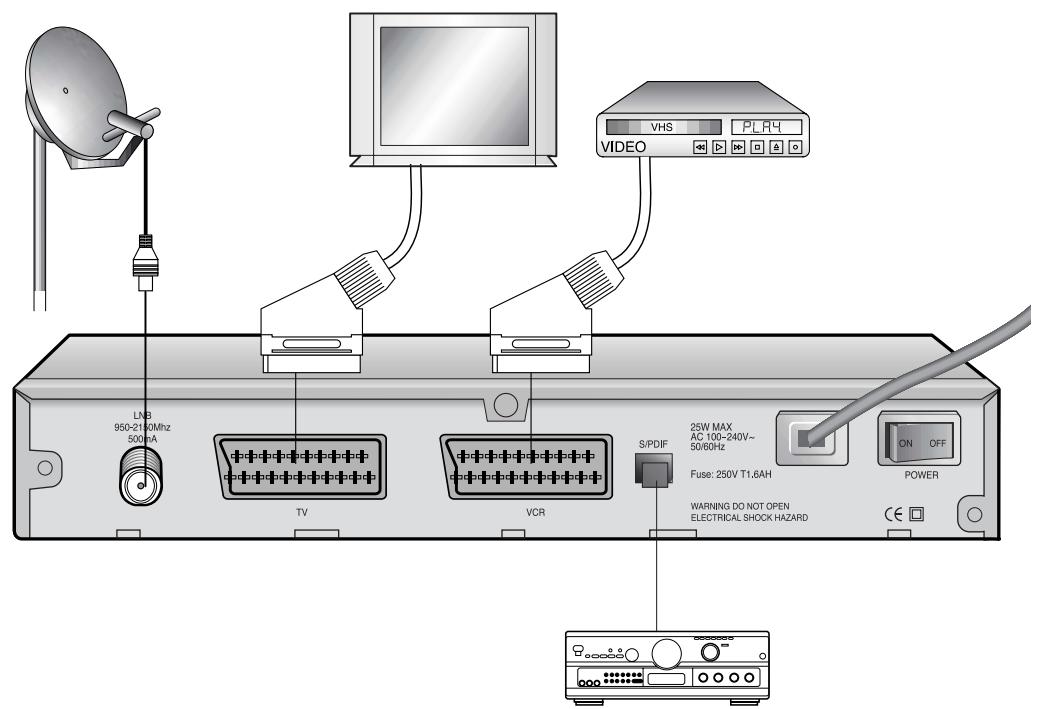

Schéma de branchement

LNG 950-21.0Hz 500mA TV VCR S/PDIF 25W MAX AC 100-240V~ 50/60Hz Fuse: 250V T1.6AH ON OFF POWER WARNING DO NOT OPEN ELECTRICAL SHOCK HAZARD

DESCRIPTION

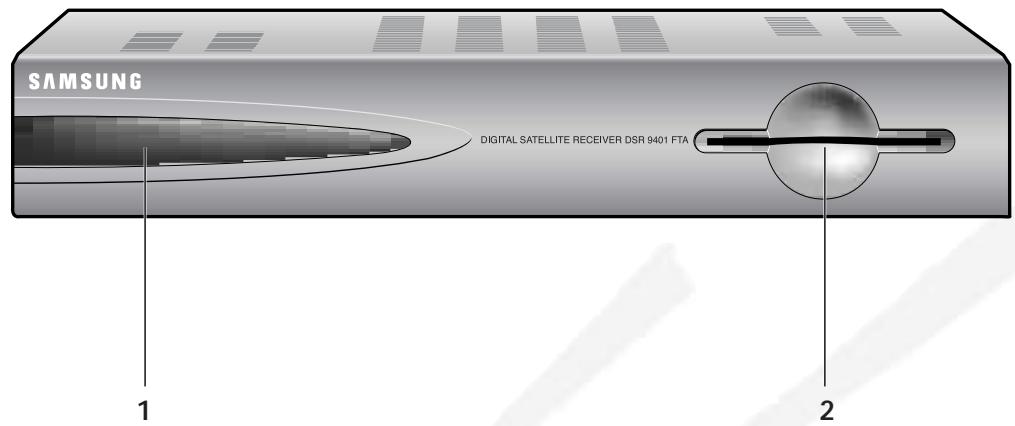

Panneau Frontal

SAMSUNG DIGITAL SATELLITE RECEIVER DSR 9401 FTA 1 2

1. Affichage par diodes

Quand la diode rouge s'allume, le boîtier décodeur se met en veille.

Quand la diode verte s'allume, il se met en fonctionnement.

1. Fente pour cartes

1 Fente pour les cartes Smart Viaccess.

(Pour les modèle DSB-9401V)

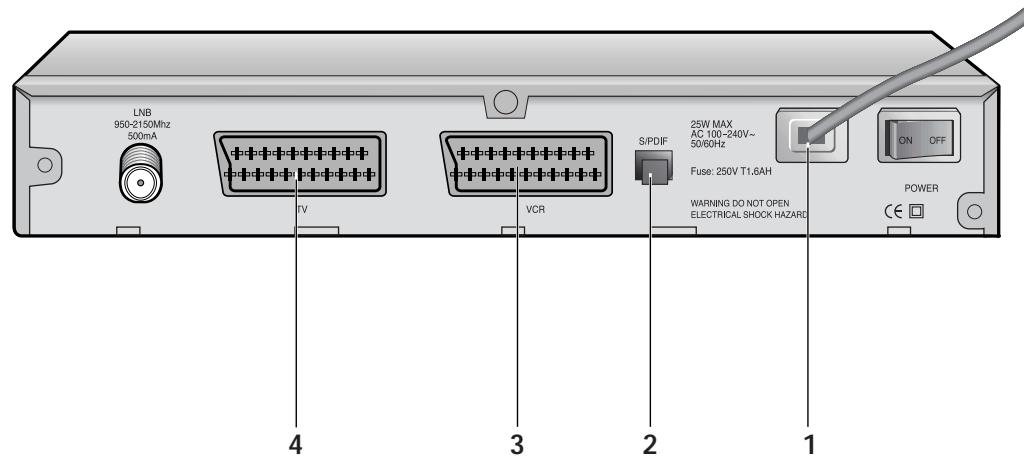

Panneau arriere

LNB 950-2150Mhz 500mA TV VCR S/PDIF 25W MAX AC 100~240V~ 50/60Hz Fuse: 250V T1.6AH ON OFF WARNING DO NOT OPEN ELECTRICAL SHOCK HAZARD POWER 4 3 2 1

1. ALIMENTATION SECTEUR CA

Permet de brancher le cordon d'alimentation secteur CA. La plage de tensions correspond à une alimentation CA de 100V à 240V, 50Hz/60Hz.

1. S/PDIF

Sortie pour le branchement d'un amplificateur numérique.

1. PRISE SCART TV

Permet le raccordement à votre téléviseur.

1. PRISE MAGNETOSCOPE

(VCR)

Permet le raccordement à votre magnétoscope.

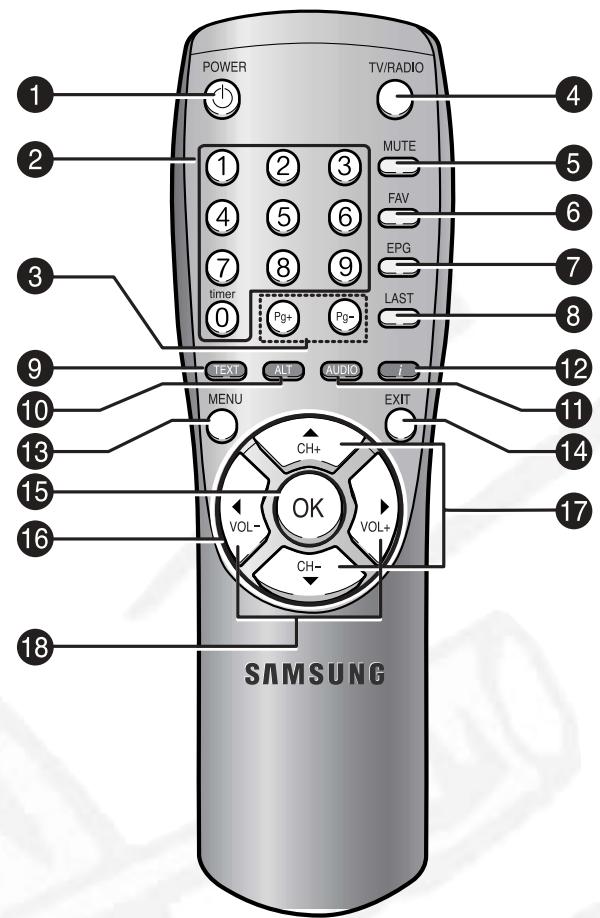

Telecommande

POWER TV/RADIO MUTE FAV EPG TIME 0 Pg+ Pg- LAST TEXT ALT AUDIO i MENU EXIT CH+ VOL- VOL+ CH- SAMSUNG

Remarque : Lorsque vous insérez les batteries, vérifiez que la polarité (+/-) est correcte.

1. POWER( ⏻ ) Permet de mettre le récepteur en mode MARCHE/VEILLE.
2. 0-9 Touches numériques (①\~⑨)

Ces touches servent à entrer des valeurs numériques et à sélectionner la chaîne directement en saisissant son numéro.

1. Pg+/Pg- (Pg+, Pg-) Ces touches servent à faire défiler les pages du menu vers le haut ou vers le bas.
2. TV/RADIO Cette touche a pour but de commuter entre une chaîne de TV et une station de radio.

3. MUTE Cette touche permet de commuter entre son normal et coupure du son.

4. FAV Cette touche permet de naviguer dans les listes des favoris.

5. EPG (Guide électronique des programmes)

Cette touche affiche le guide des programmes TV/Radio.

1. LAST Cette touche permet d'appeler directement n'importe quelle chaîne de votre liste.
2. TEXT Cette touche permet de sélectionner le mode sous-titrage.

(Touche verte)

1. ALT (Touche jaune) (ALT) Cette touche permet de sélectionner la liste des bandes son pour le service en cours. Cette touche fonctionne comme la touche jaune du menu. Si vous appuyez une fois, la bande son apparaît. Si vous appuyez deux fois, la piste vidéo apparaît. Les services bande son et piste vidéo ne sont pas utilisables avec toutes les chaînes et dépendent des conditions dans lesquelles se trouve l'utilisateur.

2. AUDIO (Touche bleue) (AUDIO) Cette touche permet de faire passer le son par le canal gauche, le canal droit ou les deux. Cette touche fonctionne comme la touche bleue du menu.

3. AUDIO (Touche bleue) (AUDIO) Cette touche permet de faire passer le son par le canal gauche, le canal droit ou les deux. Cette touche fonctionne comme la touche bleue du menu.
4. AUDIO (Touche bleue) (AUDIO) Cette touche permet de faire passer le son par le canal gauche, le canal droit ou les deux. Cette touche fonctionne comme la touche bleue du menu.
5. AUDIO (Touche bleue) (AUDIO) Cette touche permet de faire passer le son par le canal gauche, le canal droit ou les deux. Cette touche fonctionne comme la touche bleue du menu.
6. AUDIO (Touche bleue) (AUDIO) Cette touche permet de faire passer le son par le canal gauche, le canal droit ou les deux. Cette touche fonctionne comme la touche bleue du menu.

7. AUDIO (Touche bleue) (AUDIO) Cette touche permet de faire passer le son par le canal gauche, le canal droit ou les deux. Cette touche fonctionne comme la touche bleue du menu.

8. MENU Cette touche permet de faire apparaître le menu ou de revenir au menu précédent.

9. EXIT Cette touche permet de quitter un menu ou de revenir au menu

précédent.

précédent.

1. OK (OK) Cette touche sert à entrer et à confirmer n'importe quelle donnée dans le récepteur à partir du menu système. Cette touche permet de sélectionner l'élément. Si vous appuyez sur cette touche pendant que vous regardez la télévision, une liste de chaînes s'affiche.

2. OK (OK) Cette touche sert à entrer et à confirmer n'importe quelle donnée dans le récepteur à partir du menu système. Cette touche permet de sélectionner l'élément. Si vous appuyez sur cette touche pendant que vous regardez la télévision, une liste de chaînes s'affiche.

3. ◀ ▶, ▲ ▼ ( ◊ ◇, ◆ ◇) Ces touches permettent de déplacer la barre de surlignage pour sélectionner les options du menu, de changer de chaîne et d'augmenter ou de réduire le volume.

4. ◀ ▶, ▲ ▼ ( ◊ ◊, ◊ ◊) Ces touches permettent de déplacer la barre de surlignage pour sélectionner les options du menu, de changer de chaîne et d'augmenter ou de réduire le volume.

5. CH+/CH-( ) Ces touches permettent de changer de chaîne.

6. CH+/CH-(☑) Ces touches permettent de changer de chaîne.

7. VOL+/VOL-(☑) Ces touches permettent d'augmenter ou de réduire le volume. Ces touches permettent de faire défiler les pages vers le haut ou vers le bas dans la liste des chaînes.

8. CH+/CH-(☑) Ces touches permettent de changer de chaîne.

9. VOL+/VOL-(☑) Ces touches permettent d'augmenter ou de réduire le volume. Ces touches permettent de faire défiler les pages vers le haut ou vers le bas dans la liste des chaînes.

FONCTIONS DE BASE

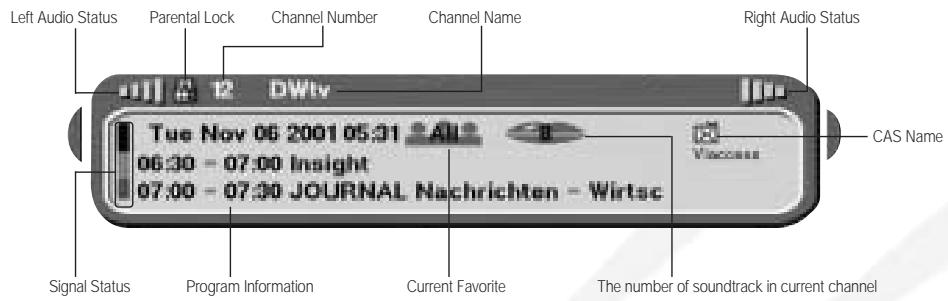

1. Ecran d'affichage

Avant de pouvoir visualiser le programme de télévision, vous devez effectuer l'installation. Tout d'abord vous ne verrez que les images du menu.

Après que les chaînes de télévision ont été programmées, l'image (page d'ouverture) suivante apparaît chaque fois que vous changez de chaîne :

• Appuyez sur la touche rouge Rouge (i) en mode vue.
• Sélectionnez la chaîne en appuyant sur les touches numériques Numerical (0\~⑨) ou 🏠/✉️ et appuyez sur la touche TV/RADIO pour passer à une chaîne de TV ou à une station de radio.

Cette image s'affiche également chaque fois que vous changez de chaîne.

Si vous appuyez sur la touche TV/RADIO de la télécommande, le programme TV et le programme Radio alternent.

Informations programme détaillées

- Appuyez deux fois sur la touche Rouge (i) pendant que vous regardez un programme.

Vous voyez tout d'abord la page d'ouverture décrite ci-dessus.

Après avoir appuyé sur la touche Rouge (i) une seconde fois, vous obtenez les informations programme détaillées.

Remarque : Ce service dépend du prestataire de service.

2. Réglage du volume

Pour régler le volume :

• Appuyez sur les touches / pour régler le volume.
• Appuyez sur la touche MÛTÉ pour revenir au mode de coupure du son.
• Appuyez de nouveau sur la touche MUTE pour annuler la fonction de coupure du son.

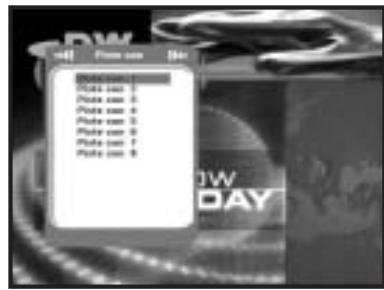

3. Sélection d'une bande son

• Appuyez sur la touche Jaune (ALT) pour afficher la liste des bandes son.
• Appuyez sur 📋/💡 et sur la touche ⏰ pour sélectionner une bande son.

DW Paste box Paste box 1 Paste box 2 Paste box 3 Paste box 4 Paste box 5 Paste box 6 Paste box 7 Paste box 8

4. Sélection de piste vidéo

• Appuyez deux fois sur la touche Jaune (ALT) pour afficher la liste des pistes vidéo.
• Appuyez sur 📋/💡 et sur la touche ⏻ pour sélectionner une piste vidéo.

DW WORLD.DE >

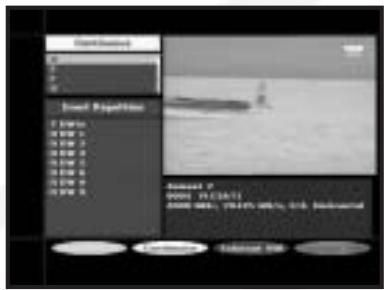

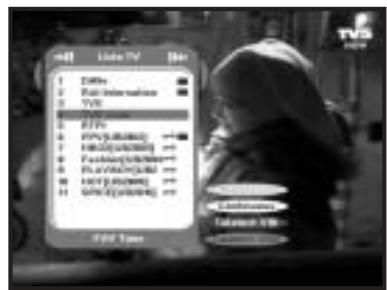

5. Liste des services

• Appuyez sur la touche Ⓞ pendant que vous regardez un programme.
• Effectuez une sélection dans la liste en appuyant sur la touche TV/RADIO ou FAV.

L'icône → placée après le nom de la chaîne indique un chaîne cryptée, et l'icône 🔒 placée après le nom de la chaîne indique une chaîne verrouillée.

Add Delete TV Share 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

• Sélectionnez la chaîne en appuyant sur 📄/ 📅, Ⓜg+/ Ⓜg-
• Appuyez sur la touche Ⓞ pour visualiser cette chaîne.

Les touches de couleur correspondent à la liste des services ci-dessous.

• Touche Verte (TEXT) : Favoris
• Touche Jaune (ALT) : Alphabétique
• Touche Bleue (AUDIO) : Prestataire
• Touche Rouge (i) : Transpondeur

FONCTIONS DE BASE

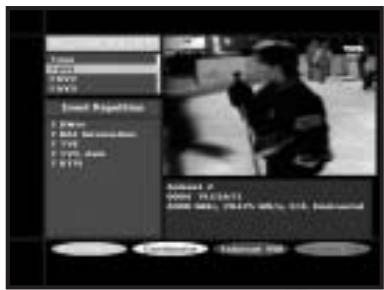

5.1 Services favoris

• Appuyez sur la touche Verte (TEXT) de la télécommande pour sélectionner la liste des Favoris.
• Utilisez les touches 📊/ 📊, Ⓗ️/ ⓠ️ pour sélectionner le groupe de favoris que vous souhaitez.
• Appuyez sur la touche Verte (TEXT) pour alterner entre groupe et liste de chaînes.

5.2 Service alphabétique

• Appuyez sur la touche Jaune (ALT) de la télécommande pour sélectionner la liste alphabétique.
• Utilisez les touches //，Pg+/Pg- pour sélectionner le groupe alphabétique que vous souhaitez.
• Appuyez sur la touche Jaune (ALT) pour alterner entre groupe et liste de chaînes.

Start/End Insert Properties 1. Status 2. 0.000 3. 0.000 4. 0.000 5. 0.000 6. 0.000 7. 0.000 8. 0.000 9. 0.000 10. 0.000 11. 0.000 12. 0.000 13. 0.000 14. 0.000 15. 0.000 16. 0.000 17. 0.000 18. 0.000 19. 0.000 20. 0.000 21. 0.000 22. 0.000 23. 0.000 24. 0.000 25. 0.000 26. 0.000 27. 0.000 28. 0.000 29. 0.000 30. 0.000 31. 0.000 32. 0.000 33. 0.000 34. 0.000 35. 0.000 36. 0.000 37. 0.000 38. 0.000 39. 0.000 40. 0.000 41. 0.000 42. 0.000 43. 0.000 44. 0.000 45. 0.000 46. 0.000 47. 0.000 48. 0.000 49. 0.000 50. 0.000 51. 0.000 52. 0.000 53. 0.000 54. 0.000 55. 0.000 56. 0.000 57. 0.000 58. 0.000 59. 0.000 60. 0.000 61. 0.000 62. 0.000 63. 0.000 64. 0.000 65. 0.000 66. 0.000 67. 0.000 68. 0.000 69. 0.000 71. 1999-1999-1999-1999-1999-1999-1999-1999-1999-1999-1999-1999-1999-1999-1999-1999-1999-1999-1999-1999-1999

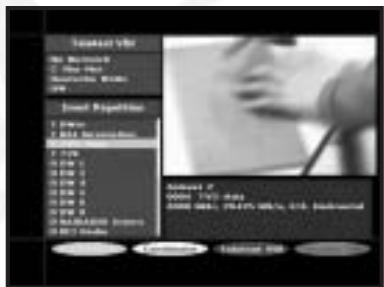

5.3 Prestataire de services

• Appuyez sur la touche Bleue (AUDIO) de la télécommande pour sélectionner la liste des prestataires.
• Utilisez les touches 🎨/ 🎨, Ⓞg+/ Ⓞg- pour sélectionner le groupe de prestataires que vous souhaitez.
• Appuyez sur la touche Bleue (AUDIO) pour alterner entre groupe et liste de chaînes.

Product 1 M. Mewlett New Item Manufacturing Tools Product Product 2 Product 3 Product 4 Product 5 Product 6 Product 7 Product 8 Product 9 Product 10 Product 11 Product 12 Product 13 Product 14 Product 15 Product 16 Product 17 Product 18 Product 19 Product 20 Product 21 Product 22 Product 23 Product 24 Product 25 Product 26 Product 27 Product 28 Product 29 Product 30 Product 31 Product 32 Product 33 Product 34 Product 35 Product 36 Product 37 Product 38 Product 39 Product 40 Product 41 Product 42 Product 43 Product 44 Product 45 Product 46 Product 47 Product 48 Product 49 Product 50 Product 51 Product 52 Product 53 Product 54 Product 55 Product 56 Product 57 Product 58 Product 59 Product 60 Product 61 Product 62 Product 63 Product 64 Product 65 Product 66 Product 67 Product 68 Product 69 Product 70 Product 71 Product 72 Product 73 Product 74 Product 75 Product 76 Product 77 Product 78 Product 79 Product 80 Product 81 Product 82 Product 83 Product 84 Product 85 Product 86 Product 87 Product 88 Product 89 Product 90 Product 91 Product 92 Product 93 Product 94 Product 95 Product 96 Product 97 Product 98 Product 99 Product100

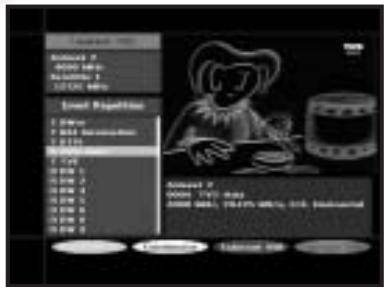

5.4 Service transpondeur

• Appuyez sur la touche Rouge (i) de la télécommande pour sélectionner la liste des transpondeurs.
• Utilisez les touches 📁/ 📋, Ⓞg/ Ⓞg pour sélectionner le groupe de transpondeurs que vous souhaitez.
• Appuyez sur la touche Rouge (i) pour alterner entre groupe et liste de chaînes.

MORATE P 2000 MB RICHINI P 100% MB Sweet Popcorn 1 Box 2 Bag 3 Bag 4 Bag 5 Bag 6 Bag 7 Bag 8 Bag 9 Bag 10 Bag 11 Bag 12 Bag 13 Bag 14 Bag 15 Bag 16 Bag 17 Bag 18 Bag 19 Bag 20 Bag 21 Bag 22 Bag 23 Bag 24 Bag 25 Bag 26 Bag 27 Bag 28 Bag 29 Bag 30 Bag 31 Bag 32 Bag 33 Bag 34 Bag 35 Bag 36 Bag 37 Bag 38 Bag 39 Bag 40 Bag 41 Bag 42 Bag 43 Bag 44 Bag 45 Bag 46 Bag 47 Bag 48 Bag 49 Bag 50 Bag 51 Bag 52 Bag 53 Bag 54 Bag 55 Bag 56 Bag 57 Bag 58 Bag 59 Bag 60 Bag 61 Bag 62 Bag 63 Bag 64 Bag 65 Bag 66 Bag 67 Bag 68 Bag 69 Bag 70 Bag 71 Bag 72 Bag 73 Bag 74 Bag 75 Bag 76 Bag 77 Bag 78 Bag 79 Bag 80 Bag

6. Informations programme

EPG-Guide électronique des programmes

Le guide électronique des programmes vous donne une liste de chaînes.

Remarque : 1. Ce service dépend du prestataire de service.
2. Une fois que le récepteur a reconnu l'heure de Greenwich (GMT) à partir d'un signal de quelques secondes, il peut afficher des informations EPG correctes.

PSI 0175 Tangsi, 2000000000000000 时间/视频 0:30 0:45 0:60 0:75 0:90 0:105 0:120 0:135 0:150 0:165 0:180 0:195 0:210 0:225 0:240 0:255 0:270 0:285 0:300 0:315 0:330 0:345 0:360 0:375 0:390 0:405 0:420 0:435 0:450 0:465 0:480 0:495 0:510 0:525 0:540 0:555 0:570 0:585 0:600 0:615 0:630 0:645 0:660 0:675 0:690 0:715 0:730 0:745 0:760 0:775 0:790 0:815 0:830 0:845 0:860 0:875 0:890 0:915 0:930 0:945 0:960 0:975 1.1

- Appuyez sur la touche EPG pendant que vous regardez un programme.

Cette fonction n'apparaît à l'écran que si l'heure est utilisée.

"EPG" apparaît sur l'affichage par diodes du récepteur.

• Touche Verte (TEXT) : Elle permet d'afficher la liste des programmes jusqu'à tel jour de la semaine précédente en reculant d'un jour à la fois.
• Touche Jaune (TEXT) : Elle permet d'afficher la liste des programmes jusqu'à tel jour de la semaine suivante en avançant d'un jour à la fois.
• Touches ⏻/ ⏻ : Elles permettent d'afficher la liste des programmes par blocs de 30 minutes.

A l'aide de la touche TV/RADIO ou FAV, vous pouvez parcourir les différentes listes de programmes.

- Sélectionnez la chaîne en appuyant sur les touches 📋/✉️, 📌/✉️ et appuyez sur la touche Ⓧ pour visualiser cette chaîne.

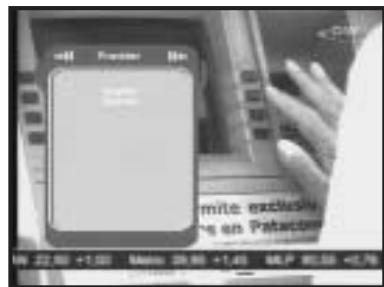

7. Sous-titrage

Si le programme en cours de diffusion comporte un sous-titrage, appuyez sur la touche Verte (TEXT) pour voir la liste des langues de sous-titrage disponibles. Pour changer la langue de sous-titrage :

• Appuyez sur la touche Verte (TEXT) pour voir la liste des langues de sous-titrage.
• Utilisez les touches 📋/💡 pour sélectionner la langue de sous-titrage souhaitée.
• Si vous appuyez sur la touche Ⓞ, la langue de sous-titrage souhaitée s'affiche.

L'affichage du menu a été conçu soigneusement et sa convivialité rend le récepteur simple d'utilisation.

Ponder Ponder Patectone Patectone 22.00 +1.00 Mio: 39.00 +1.40 B.P. 80.00 -6.75

8. OSD télétexte

Si le programme en cours comporte un OSD télétexte, appuyez deux fois sur la touche Verte (TEXT) pour visualiser la liste des OSD télétexte disponibles.

Pour changer d'OSD télétexte :

• Utilisez les touches 🏠️/💡 pour sélectionner l'OSD télétexte souhaité.
• Si vous appuyez sur la touche Ⓞ, l'OSD télétexte souhaité s'affiche à l'écran.

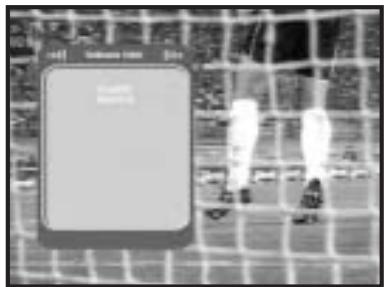

9. VBI télétexte

Si le programme en cours comporte un VBI télétexte, appuyez trois fois sur la touche Verte (TEXT) pour visualiser la liste des VBI télétexte disponibles.

Pour changer de VBI télétexte :

• Utilisez les touches 📋/ pour sélectionner le VBI télétexte souhaité.
• Si vous appuyez sur la touche Ⓞ, le VBI télétexte souhaité s'affiche à l'écran.

Après installation du dispositif d'antenne et du STB à l'aide des connecteurs appropriés.

• Branchez l'alimentation secteur CA, puis allumez le récepteur.
• Appuyez sur la touche MENU pour faire apparaître le menu principal.

L'affichage à l'écran (OSD) suivant apparaît :

Les rubriques des sous-menus sont classées de 1 à 5 Pour les sous-menus, 1, 2 et 3, vous avez besoin de votre Code PIN.

- Suivez les messages d'aide qui apparaissent en bas de l'écran !

Avant d'utiliser le menu "Installation", vérifiez si les informations qui figurent dans le 4ème menu "System Setup", vous concernent.

Menu Options C: Selection C: Replace errors C: Reduce errors C: Replace errors C: Select error T: Select error (F) - Edit Error (F) - Cancel - options: 100% / 100% - 100%

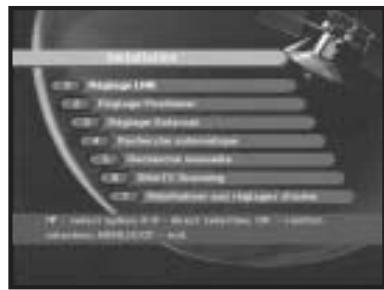

1. Installation

Le menu propose des réglages de personnalisation, l'ajout de nouveaux services et l'affichage de l'état du récepteur.

• Sélectionnez "Installation" dans le mode menu principal pour sélectionner le sous-menu.
• Entrez le Code PIN.

Si vous n'avez pas entré votre propre Code PIN, le Code PIN 0000 s'applique, lequel a été prédéfini en usine.

Installation C8: Agrage UK C8: Bucharest Newborn C8: Bucharest Newborn C8: Bucharest Newborn C8: Bucharest Newborn C8: Bucharest Newborn C8: Bucharest Newborn C8: Bucharest Newborn C8: Bucharest Newborn C8: Bucharest Newborn C8: Bucharest Newborn C8: Bucharest Newborn C8: Bucharest Newborn

1.1 Réglage du LNB

Vous pouvez sélectionner les conditions de réglage satellite et LNB pour effectuer la recherche des chaînes et vous pouvez définir le réglage de la tonalité à 22KHz. Les paramètres définis dans ce menu sont nécessaires pour la programmation des chaînes en "Recherche automatique" et "Recherche manuelle".

Vous trouverez les informations nécessaires dans les manuels de l'antenne et du LNB, sinon adressez-vous à votre revendeur.

L100 Power Loaders: L100 Laser LLC L100 Image LLC Powergate Drive Time Display Balance Watch Performance (200x87.1) AutoCAD 2.4.0.0000 - 3.6.0.0000 Copyright: 1999-2000

• Sélectionnez LNB power sur "On" .
• Sélectionnez le nom du satellite souhaité.
• Sélectionnez le type de LNB (fréquence).
• Sélectionnez le Mode DiSEqC voulu (Off, DiSEqC A, DiSEqC B, DiSEqC C, DiSEqC D, Tone Burst A, Tone Burst B)

Si vous utilisez un positionneur, sélectionnez l'option Positioner.

$$ \left(" \text {Yes}" < " O u i" > o u" N o" < N o n >\right) $$

22KHz: Si vous utilisez un double LNB ou deux antennes reliées à une boîte de commutation de tonalité 22 KHz, avec un commutateur de tonalité 22 KHz ("On" < "Marche"), "Off" < "Arrêt" > ou "Auto"), vous pouvez alterner entre les deux LNB ou les deux antennes.

1.2 Réglage du positionneur

Si vous disposez d'un système motorisé DiSEqC 1.2, vous pouvez profiter des fonctions DiSEqC 1.2 proposées.

• Sélectionnez le satellite.
• Sélectionnez n'importe quel transpondeur parmi les satellites indiqués ci-dessus et vérifiez la Fréquence, le Symbol Rate (débit de symboles), la FEC (correction d'erreurs sans voie de retour) et la Polarité.

En cas de problèmes, contactez votre revendeur.

- Dans Menu Mode, sélectionnez :

le mode "User" :

Il permet d'utiliser la fonction positionneur de base (basic positioner function) conseillée pour les débutants. L'utilisateur utilise en général le mode "User" < "Utilisateur">.

Mode "Installer" :

Utilisation complète de l'ensemble des fonctions du positionneur, conseillée pour les installateurs ou les utilisateurs professionnels.

1.2.1 Mode user

• Sélectionnez Driving Mode : Vous avez la possibilité de choisir le type de mouvement du positionneur : Continuous , Step , ou Time .
• Positionnez l'antenne à l'aide de north, south, east et west, et utilisez la touche 📋/✉️, 📋/✉️ pour déplacer l'antenne.

La touche effectue un positionnement à l'ouest, la touche à l'est, la touche au nord et la touche au sud.

- Une fois que vous avez terminé d'utiliser le moteur, sélectionnez "Store current Position." , et appuyez sur la touche OK pour réinitialiser le moteur de déplacement.

Remarque : Le niveau figurant dans "Signal Status" n'apparaît qu'à titre indicatif. La qualité du signal peut être convenable même si le niveau indiqué n'est pas au maximum.

• Go to Stored Position . Une fois la position mémorisée atteinte, "Stop" apparaît à l'écran, vous pouvez poursuivre les opérations.
• Sélectionnez Calculate Sat Positions et appuyez sur la touche OK afin de calculer les positions des satellites.

1.2.2 Mode installer

Après avoir contrôlé l'état du positionneur, l'installateur doit utiliser ce menu. Il doit sélectionner "Disable Limits" avant d'utiliser le mode User .

• Sélectionnez Drive Motor West/East et utilisez le touches 🧑/ 🔒 pour actionner le moteur. La touche 🔒 effectue un déplacement vers l'ouest et la touche 🔒 vers l'est.
• Sélectionnez "Enable Limit" pour activer "Set Limit" .
• Sélectionnez "Disable Limit" pour désactiver "Set Limit" .
• Sélectionnez "Reset Positioner"
  • pour réinitialiser le positionneur.

1.3 Réglage solarsat

Ce menu est uniquement prévu pour l'antenne Solarsat. Lorsque vous sélectionnez ce menu, vous obtiendrez le message "This menu is only for the Solarsat antenna." <"Ce menu est uniquement prévu pour l'antenne Solarsat".> Si vous disposez d'une telle antenne, appuyez sur OK, sinon appuyez sur EXIT .

Vous pouvez régler la valeur en fonction de votre localisation géographique.

• Pour régler la valeur de Date et Time , utilisez les touches Ⓞ⁺/Pg⁻ pour effectuer la modification.
• Utilisez les touches (×) / (×) pour changer la position.
• Utilisez les touches 📄/ pour déplacer chaque champ.

1.4 Recherche automatique

Le sous menu "Recherche automatique" permet de télécharger automatiquement les chaînes hertziennes à partir des satellites préprogrammés.

Pour télécharger automatiquement les chaînes :

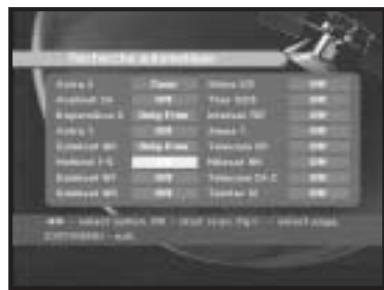

Vous pouvez sélectionner les options All/Off/Only Free

Off : Aucun balayage.

All : Balaie toutes les chaînes.

Only Free

: Balaie les canaux libres.

- Appuyez sur la touche OK.

Le menu Scanning apparaît.

Table 1.0 - 3.0 Aircraft 1 Aircraft 2 Supervision 3 Aircraft 4 Endosight 5 Endosight 6 Endosight 7 Endosight 8 Endosight 9 Endosight 10 Endosight 11 Endosight 12 Endosight 13 Endosight 14 Endosight 15 Endosight 16 Endosight 17 Endosight 18 Endosight 19 Endosight 20 Endosight 21 Endosight 22 Endosight 23 Endosight 24 Endosight 25 Endosight 26 Endosight 27 Endosight 28 Endosight 29 Endosight 30 Endosight 31 Endosight 32 Endosight 33 Endosight 34 Endosight 35 Endosight 36 Endosight 37 Endosight 38 Endosight 39 Endosight 40 Endosight 41 Endosight 42 Endosight 43 Endosight 44 Endosight 45 Endosight 46 Endosight 47 Endosight 48 Endosight 49 Endosight 50 Endosight 51 Endosight 52 Endosight 53 Endosight 54 Endosight 55 Endosight 56 Endosight 57 Endosight 58 Endosight 59 Endosight 60 Endosight 61 Endosight 62 Endosight 63 Endosight 64 Endosight 65 Endosight 66 Endosight 67 Endosight 68 Endosight 69 Endosight 70 Endosight 71 Endosight 72 Endosight 73 Endosight 74 Endosight 75 Endosight 76 Endosight 77 Endosight 78 Endosight 79 Endosight 80 Endosight 81 Endosight 82 Endosight 83 Endosight 84 Endosight 85 Endosight 86 Endosight 87 Endosight 88 Endosight 89 Endosight 90 Endosight 91 Endosight 92 Endosight 93 Endosight 94 Endosight 95 Endosight 96 Endosight 97 Endosight 98 Endosight 99 Endosight 100

Toutes les chaînes de la liste du satellite sélectionné seront téléchargées automatiquement. Une fois le balaye terminé, "Your digital receiver found..."

<"Récepteur numérique détecté..."> apparaît.

Vous revenez ensuite au menu Auto Scanning .

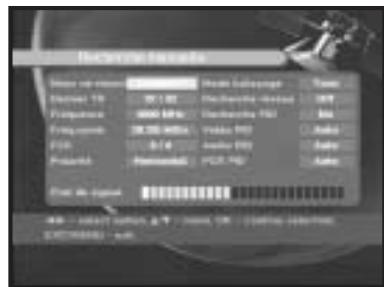

1.5 Recherche manuelle

Pour ajuster correctement de nouvelles chaînes et des signaux faibles, le STB est équipé de l'option "Recherche manuelle" dans lequel des données des chaînes peuvent être entrées par l'utilisateur.

Après avoir sélectionné 5. Recherche manuelle dans le menu d'Installation, l'écran suivant s'affichera:

• Sélectionnez le satellite cible pour une recherche manuelle.
• Chargez un transpondeur. Cette option autorisera l'utilisateur à charger n'importe quel transpondeur depuis la liste préprogrammée disponible à l'intérieur du récepteur.

Remarque : Lorsque vous entrez la fréquence après avoir réglé Dernier TR sur Nouveau, les informations entrées doivent inclure au moins une chaîne afin de rendre possible la sa

Technical Materials Material name: 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 Material type: 12 Material size: 5.6 Material type: 12 Material type: 12 Material type: 12 Material type: 12 Material type: 12 Material type: 12 Material type: 12 Material type: 12 Material type: 12 Material type: 12 Material type: 12 Material type: 12 Material type: 12 Material type: 12 Material type: 12 Industrial material: 12 Material type: 12 Material type: 12 Material type: 12 Material type: 12 Material type: 12 Material type: 12 Material type: 12 Material type: 12 Material type: 12 Material type: 12 Material type: 12 Material type: 12 Material type: 12 Material type:12 Material type:12 Material type:12 Material type:12 Material type:12 Material type:12 Material type:12 Material type:12 Material type:12 Material type:12 Material type:12 Material type:12 Material type:12 Material type:12 Material type:12 Material type:12 Material type:12 Industrial material: 12 Material type: 12 Material type: 12 Material type: 12 Industrial material: 12 Material type: 12 Industrial material: 12 Industrial type: 12 Industrial type: 12 Industrial type: 12 Industrial type: 12 Industrial type: 12 Industrial type: 12 Industrial type: 12 Industrial type: 12 Industrial type: 12 Industrial type: 12 Industrial type: 12 Industrial type: 12 Industrial type: 12 Industrial type: 12 Industrial type:12 Industrial type:12 Industrial type:12 Industrial type:12 Industrial type:12 Industrial type:12 Industrial type:12 Industrial type:12 Industrial type:12 Industrial type:12 Industrial type:12 Industrial type:12 Industrial type:12 Industrial type:12 Industrial type:12 Industrial type:12 Industrial type:12 工业自动控制设备：无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，无序，未完成

• Entrez la fréquence du transpondeur que vous désirez trouver.
• Entrez le débit de symboles du transpondeur que vous désirez trouver.

• Sélectionnez la FEC (correction d'erreurs sans voie de retour) du transpondeur que vous désirez trouver.
  Vous pouvez sélectionner la valeur 1/2, 2/3, 3/4, 5/6, 7/8 ou Auto.

• Entrez la polarisation du transpondeur que vous désirez trouver. (Horizontal/Vertical/Gauche Circulaire/Droite Circulaire)
  Dans le cas de horizontal : 18V et dans la case de vertical : 13V sont sortis via la ligne LNB (bloc d'alimentation à bruit réduit).

• Sélectionnez le mode de balayage "Tous" ou "Only Free" .
• Sélectionnez la recherche du réseau "Yes" . Vous pouvez trouver plus de transpondeurs en utilisant le réseau local domestique.
• Sélectionnez la recherche PID "Yes" . Vous pouvez rechercher manuellement en entrant des valeurs PID individuelles (Identifieurs de paquets)(Vidéo/Audio/PCR)
• Après avoir sélectionné l'option, appuyez sur la touche Ⓞ pour démarrer le processus de balayage.

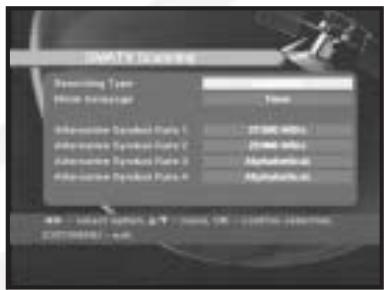

1.6 SMATV scanning

Dans le cas où plusieurs générations utilisent Antenne et LNB (bloc d'alimentation à bruit réduit) en commun, recherchez le service entre 950 et 2150 MHz.

- Sélectionnez le type de recherche "Automatic" ou "Manual".

- Sélectionnez le mode de balayage "All" ou "Only Free" .

- Vous pouvez entrer le débit de symboles alternatif de 1 à 4

- Sélectionnez le type de recherche "Automatic" ou "Manual". - Sélectionnez le mode de balayage "All" ou "Only Free" . - Vous pouvez entrer le débit de symboles alternatif de 1 à 4

Remarque: 1. Lorsque votre type de recherche est réglé sur Automatic au cours du balayage SMATV, vous devez seulement entrer le débit de symboles alternatif (1 à 4) que vous désirez. 2. Lorsque votre type de recherche est réglé sur Manual au cours du balayage SMATV, vous devez entrer les deux : fréquence et débit de symboles.

1.7 Réinitialiser aux réglages d'iusine

Ceci est destiné à restaurer les valeurs réglées en usine dans le cas où l'utilisateur rencontre certains problèmes après avoir changé des valeurs quelconques des données de chaînes et autres qui peuvent être à présent erronées.

Dans la fenêtre d'interrogation, si vous appuyez sur la touche, le récepteur sera réinitialisé automatiquement sur les réglages par défaut d'usine.

Remarque : Cela supprimera vos réglages précédents !

Settérature C3: Report 198 C4: Report 200 Approves sur l'€ pour restructeur entre clos à l'€ par le répôt. C5: Report 200 C6: Report 201 C7: Report 202 Report 203 estre de la IP : (content) : (content) : (content) : (content)

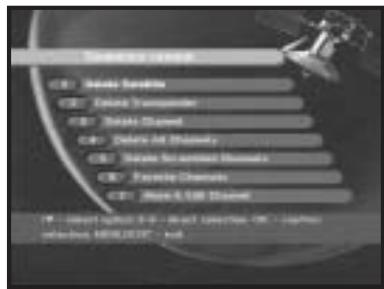

2. Séquence canaux

Le menu "Séquence Canaux" comporte sept fonctions : Le menu "Séquence Canaux" est utilisé pour supprimer les satellites, les transpondeurs et les chaînes ou pour définir vos chaînes en tant que chaînes favorites ou encore déplacer les chaînes comme vous le souhaitez.

- Entrez le Code PIN.

Si vous n'avez pas entré votre propre Code PIN, le Code PIN 0000 s'applique, lequel a été prédéfini en usine.

Deluxe Transporter Deluxe Transporter Deluxe Air Discharge Deluxe Air Discharge Deluxe Air Discharge Deluxe Air Discharge Deluxe Air Discharge Deluxe Air Discharge Deluxe Air Discharge Deluxe Air Discharge Deluxe Air Discharge Deluxe Air Discharge Deluxe Air Discharge Deluxe Air Discharge Deluxe Air Discharge Deluxe Air Discharge Deluxe Air Discharge Deluxe Air Discharge Deluxe Air Discharge Deluxe A-10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

• Sélectionnez la liste des satellites désirée que vous souhaitez supprimer en appuyant sur la touche Rouge (i).

- Appuyez sur la touche Ⓞ pour confirmation.

Remarque : Cette fonctionnalité ne supprime pas le satellite lui-même mais supprime la liste des chaînes enregistrées pour le satellite.

Details: Screen 10 Time Screen 1 2 Audio 5 Video 6 Play 7 Play Date 8 Play Video 1 Extra 2 Ku Show sound 3 TVS 4 TVS Date 5 PTV TV program - 1 Switch off Time

• Sélectionnez la liste des transpondeurs désirée que vous souhaitez supprimer en appuyant sur la touche Rouge (i).

- Appuyez sur la touche Ⓞ pour confirmation.

Remarque : Cette fonctionnalité ne supprime pas le transpondeur lui-même mais supprime la liste des chaînes enregistrées pour ce transpondeur.

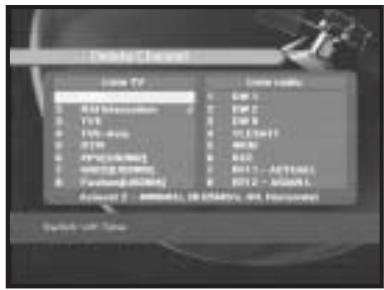

• Sélectionnez la chaîne désirée que vous souhaitez supprimer en appuyant sur la touche Rouge (i).
• Appuyez sur la touche Ⓞ pour confirmation.

Debug Format File TV 012 013 014 015 016 017 018 019 020 021 022 023 024 025 026 027 028 029 030 031 032 033 034 035 036 037 038 039 040 041 042 043 044 045 046 047 048 049 050 051 052 053 054 055 056 057 058 059 060 061 062 063 064 065 066 067 068 069 070 071 072 073 074 075 076 077 078 079 080 081 082 083 084 085 086 087 088 089 090 091 092 093 094 095 096 097 098 099 1. 1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1. Access 2 - Microsoft, 18 GB/MBtu, 4% Horizontal

Dans la fenêtre d'interrogation, appuyez sur la touche Ⓞ pour supprimer toutes les chaînes et appuyez sur MENU / EXIT pour quitter.

File List File ID File Name File Type File Size File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type File Type: File Type: 10000000, 10.000000, 95.000000, 95.000000, 95.000000, 95.000000, 95.000000, 95.000000, 95.000000, 95.000000, 95.000000, 95, 95.000000, 95.000000, 95.000000, 95.000000, 95.000000, 95.000000, 95.000000, 95.000000, 95.000000

Dans la fenêtre d'interrogation, appuyez sur la touche Ⓞ pour supprimer les chaînes brouillées et appuyez sur MENU / EXIT pour quitter.

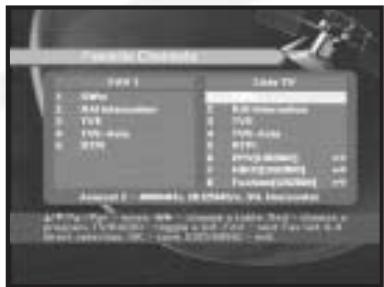

Vous pouvez changer la liste TV ou la liste Radio grâce à la touche TV/RADIO et changez la liste des favoris grâce à la touche FAV. Cela vous permet de créer la liste des 9 favoris TV et Radio.

• Sélectionnez la liste des chaînes désirées à l'aide des touches 🧑/ 🧑.
• Lorsque vous appuyez sur la touche TV/RADIO, la liste TV et la liste Radio alternent.

Play the Console TV1 Live TV • 50Hz • 800 MHz/1000 • 70Hz • 120MHz/1000 • 60Hz • 100MHz/1000 • 50Hz • 120MHz/1000 • 60Hz • 100MHz/1000 • 50Hz • 120MHz/1000 • 60Hz • 100MHz/1000 • 50Hz • 120MHz/1000 • 60Hz • 100MHz / 120MHz / 34kHz • 120MHz / 34kHz / 34kHz / 34kHz / 34kHz / 34kHz / 34kHz / 34kHz / 34kHz / 34kHz / 34kHz / 34kHz / 34kHz / 34kHz / 34kHz / 34kHz / 34kHz / 34kHz / 34kHz / 34kHz / 34kHz / 34MHz / 34MHz / 34MHz / 34MHz / 34MHz / 34MHz / 34MHz / 34MHz / 34MHz / 34MHz / 34MHz / 34MHz / 34MHz / 34MHz / 34MHz / 34MHz / 34MHz / 34MHz / 34MHz / 34MHz / 34kHz • 50Hz • 800 MHz/1000 • 70Hz • 70Hz • 70Hz • 80Hz • 80Hz • 80Hz • 80Hz • 80Hz • 80Hz • 80Hz • 80Hz • 80Hz • 80Hz • 80Hz • 80Hz • 80Hz • 80Hz • 80Hz • 80Hz • 80Hz - All rights reserved. We change to the Level Key - Network or process. For example, we are not fixed, but they can use a standard version. On: - all rights reserved. On: - all rights reserved.

Liste droite : Ajoutez une chaîne sur la liste en appuyant sur la touche Rouge (i).

Liste gauche : Supprimez une chaîne en appuyant sur la touche Rouge (i).

• Appuyez sur la touche FAV pour sélectionner une autre liste de favoris.
• Puis appuyez sur la touche Ⓞ pour confirmation.

• Sélectionnez la liste désirée à l'aide des touches 🧑 / 🧑.
• Sélectionnez une chaîne en appuyant sur la touche Rouge (i).
• Appuyez sur les touches 📄/ 📋, Ⓗg+/ Ⓣ/ Ⓣ pour changer la position de la chaîne que vous souhaitez, et appuyez sur la touche Ⓤ pour confirmation.
• Appuyez à nouveau sur la touche Rouge (i) pour revenir à l'état précédent.
• Si vous voulez replacer la chaîne à sa position initiale, n'appuyez pas sur la touche OK mais appuyez sur la touche Bleue (AUDIO).

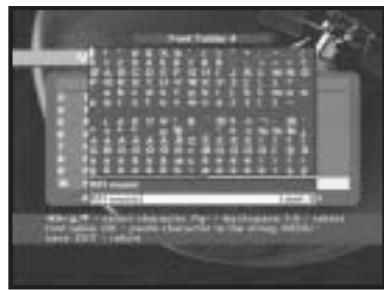

- Pour éditer le nom des chaînes, appuyez sur la touche Verte (TEXT). Un tableau des polices s'affichera.

- Sélectionnez le caractère désiré à l'aide de 📊/ 📊, puis appuyez sur la touche ⏻ pour attribuer le caractère à la chaîne.

- Appuyez sur la touche MENU pour sauvegarder les données réglées.

Mac & Cell Manager File名 (F) Type: TTC-400 FTP OFF/ORDER: 40 HKEY_CURRENT_USER: 40 FAMOUNTED: 40 RATI/HTTP/ORDER: 40 NOTICE: 40 Data type: Windows 1.2.1.1 - Windows 2.1.1.1 - Windows 3.1.1.1 - Windows 4.1.1.1 - Windows 5.1.1.1 - Windows 6.1.1.1 - Windows 7.1.1.1 - Windows 8.1.1.1 - Windows 9.1.1.1 - Windows 10.1.1.1 - Windows 11.1.1.1 - Windows 12.1.1.1 - Windows 13.1.1.1 - Windows 14.1.1.1 - Windows 15.1.1.1 - Windows 16.1.1.1 - Windows 17.1.1.1 - Windows 18.1.1.1 - Windows 19.1.1.1 - Windows 20.1.1.1 - Windows 21.1.1.1 - Windows 22.1.1.1 - Windows 23.1.1.1 - Windows 24.1.1.1 - Windows 25.1.1.1 - Windows 26.1.1.1 - Windows 27.1.1.1 - Windows 28.1.1.1 - Windows 29.1.1.1 - Windows 30.1.1.1 - Windows 31.1.1.1 - Windows 32.1.1.1 - Windows 33.1.1.1 - Windows 34.1.1.1 - Windows 35.1.1.1 - Windows 36.1.1.1 - Windows 37.1.1.1 - Windows 38.1.1.1 - Windows 39.1.1.1 - Windows 40.1.1.1 - Windows 41.1.1.1 - Windows 42.1.1.1 - Windows 43.1.1.1 - Windows 44.1.1.1 - Windows 45.1.1.1 - Windows 46.1.1.1 - Windows 47.1.1.1 - Windows 48.1.1.1 - Windows 49.1.1.1 - Windows 50.1.1.1 - Windows 51.1.1.1 - Windows 52.1.1.1 - Windows 53.1.1.1 - Windows 54.1.1.1 - Windows 55.1.1.1 - Windows 56.1.1.1 - Windows 57.1.1.1 - Windows 58.1.1.1 - Windows 59.1.1.1 - Windows 60.1.1.1 - Windows 61.1.1.1 - Windows 62.1.1.1 - Windows 63.1.1.1 - Windows 64.1.1.1 - Windows 65.1.1.1 - Windows 66.1.1.1 - Windows 67.1.1.1 - Windows 68.1.1.1 - Windows 69.1.1.1 - Windows 70.1.1-

Print Table 4 1.00000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 1.2.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.3

3. Sécurité enfants

Cette fonctionnalité "Parental Lock" définit les restrictions en matière d'audience et évite l'accès non autorisé à votre STB via le Code PIN (numéro d'identification personnel), qui est un numéro à 4 chiffres.

(Le Code PIN préréglé en usine est : 0000)

En sélectionnant ce menu, vous disposez de deux options : l'une pour régler le verrouillage d'une chaîne quelconque et l'autre pour changer votre code PIN.

• Entrez le Code PIN.
  Si vous n'avez entré votre propre Code PIN, le Code PIN 0000 s'applique, lequel a été prédéfini en usine.

3.1 Activer le blocage de canal

• Sélectionnez la chaîne en appuyant sur 📣/ 📌, ⓄPg+/ ⓄPg-, ⚡️/ Ⓥ,
• Lorsque vous appuyez sur la touche TV/RADIO, la liste TV et la liste Radio alternent.
• Sélectionnez le verrouillage de la chaîne en appuyant sur la touche Rouge (i).
• Appuyez sur la touche Ⓞ pour confirmation.

Cela verrouillera la chaîne. Au moment où vous souhaitez voir la chaîne, vous devrez entrer votre code PIN dans la fenêtre d'interrogation.

Pour annuler le verrouillage :

- Appuyez de nouveau sur la touche Rouge (i) pour annuler le verrouillage.

File Edit Options Save TV 0 KB Interface 0 YR 10K-Box 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB 0 RGB

3.2. Modifier le Code PIN

Pour changer le Code PIN, sélectionnez la seconde option "Modifier PIN Code".

Cela vous conduira au menu suivant :

Dans cette option, vous devez entrer le Code PIN actuel au niveau du premier curseur, et au niveau du second, vous devez entrez le Code PIN souhaité. Pour confirmer, vous devez entrer une nouvelle fois le nouveau Code PIN.

Souvenez-vous que le Code PIN doit être une valeur numérique à 4 chiffres.

Cette option vous permet de changer les réglages du système prédéfinis en usine en fonction de vos exigences.

Monitor Options C1: Monitor Settings C2: Data Settings C3: Media Settings C4: Data & Signal Settings C5: Info Settings C6: Data & Print & Print T: 100% (Video & Audio) - Real Time/Real - Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Real Time / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date / Red Date

4.1. Sélection langue

L'option "Language Selection" permet à l'utilisateur de sélectionner la langue désirée de l'OSD, de la bande sonore, du télétexte, du sous-titrage ou de l'EPG.

• Pour s'adapter aux utilisateurs des différentes régions parlant différentes langues, les langues OSD sont au nombre de 19.
• Pour sélectionner le menu de la langue désirée, appuyez sur les touches ⏻/☐ pour changer de langue et appuyez sur Ⓞ.
• La langue de l'OSD, de la bande sonore, du télétexte, du sous-titrage ou de l'EPG variera selon la langue sélectionnée.

Select Features 1000 Language Primary Searchlist Secondary Searchlist Searchlist Language Database Language ETF 5 Search Listings ETF Statistics Language Extensive - (not easy) English - (img, img) English - (img, img) English - (img, img) English - (img, img) English - (img, img) 4.0 - Select Features & Name: US - Selection Parameters SELECTOR: exit

4.2 OSD setting

Vous pouvez régler la transparence de l'OSD et le temps d'affichage.

• Réglez le type de transparence de l'OSD. Le niveau de transparence de l'OSD se règle de 0 à 100%.
• Réglez le temps d'affichage de la boîte d'informations (manchette d'impression) sur l'écran. Le temps se règle de 0,5 à 60 secondes.

Vous pouvez définir les réglages des divers médias souhaités. Placez le curseur dans ce sous-menu et appuyez sur OK.

• Sélectionnez le système TV : PAL, SECAM.
• Sélectionnez le type de TV en fonction de votre téléviseur :
  STANDARD rapport 4:3 ou WIDE SCREEN rapport 16:9.
• Sélectionnez la conversion de rapport de format : Boîte à lettres, Pan & Screen, Mixte ou Entier.
• Sélectionnez le type de signal vidéo : Composite+RGB ou Composite.

4.4 Time & Timer setting

• Placez le curseur dans ce sous-menu et appuyez sur OK.
• Appuyez sur les touches Ⓞ⁺/ Ⓞ⁻, ⚡⁻/ ⚡⁻ pour changer Heure locale dans Fuseau horaire. L'heure locale sera changée en fonction de votre localisation géographique.
• Appuyez sur les touches ⏻/ pour choisir la répétition d'un événement que vous souhaitez réserver :

Daily, Every Sunday, Every Monday, Every Tuesday, Every Wednesday, Every Thursday, Every Friday, Every Saturday, Once (Chaque jour, chaque dimanche, chaque lundi, chaque mardi, chaque mercredi, chaque jeudi, chaque vendredi, chaque samedi, une fois).

- Appuyez sur les touches Numerical (①\~⑨) pour régler l'heure souhaitée et appuyez sur les touches ⏻/∅ pour choisir un temps de commutation que vous voulez réserver.

- Sélectionnez le programme TV pour régler le programme de l'événement en appuyant sur les touches 📊/ 📊. Lorsque vous appuyez sur la touche TV/RADIO, le programme TV et le programme Radio alternent.

4.5 Info système

Si vous devez contacter votre technicien ou un centre de service technique, il sera susceptible de vous demander les informations disponibles dans ce menu. Placez le curseur dans ce sous-menu et appuyez sur la touche Ⓞ. Voici ce que sera l'affichage sur l'écran.

4.6 Mise à jour du logiciel

Vous pouvez télécharger et mettre à jour le logiciel de ce STB via les satellites ASTRA, Sirius et Hotbird lorsqu'un nouveau logiciel est mis sur le marché.

Au cours du téléchargement, n'éteignez pas le STB. Si une nouvelle version du logiciel existe à télécharger, il vous sera demandé si vous souhaitez la mise à jour ou non. Si vous appuyez sur la touche OK, la mise à jour démarre immédiatement. Dans le cas où la mise à jour est impossible, vous obtiendrez le message

"You can't update software!" Ou bien, dans le cas où vous n'avez pas besoin de mettre à jour,

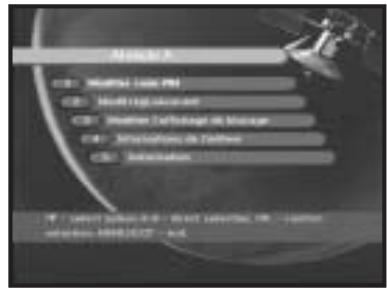

5. Viacces incorporé (Pour les modèle DSB-9401V)

1. Changer le Code PIN :
   Changez le Code PIN de la carte Smart si nécessaire.
2. Changer l'évaluation parentale :
   Changez le réglage du filtre familial si nécessaire.

Remarque : Ce service n'est pas offert par toutes les chaînes.

1. Changer l'indicateur de verrouillage : Vous pouvez changer l'état de verrouillage de la carte Smart Viaccess.

2. Informations de l'organisme émetteur : Vous pouvez appeler ici toutes les informations enregistrées par le fabricant relatives à la carte Smart.

3. Autorisation : Cette option devra indiquer le statut d'autorisation de la carte Smart.

4. Changer l'indicateur de verrouillage : Vous pouvez changer l'état de verrouillage de la carte Smart Viaccess.

5. Informations de l'organisme émetteur : Vous pouvez appeler ici toutes les informations enregistrées par le fabricant relatives à la carte Smart.
6. Autorisation : Cette option devra indiquer le statut d'autorisation de la carte Smart.

Alters de A C1: Modifié Lede PM C2: Modifié Géduire et C3: Indiner Défélégué et Mousage C4: Jérénisation de l'Étienne C5: Intérétation T : 100% (except 0 %) : 80% (infléance, 10 %) : 100% (infléance, 100%) : 0.0

DEPANNAGE

Problème	Cause possible	Solution
Aucune LED ne s'allume sur la façade;pas d'alimentation	Le cordon d'alimentation n'est pas branché correctement	Branchez correctement le cordon d'alimentation
Aucune image à l'écran	Le récepteur est en mode veille;le Scart n'est pas connecté de manière correcte à la sortie vidéo du téléviseur Chaîne ou sortie vidéo sélectionnée sur le téléviseur non correcte	Placez le récepteur sur "On";Vérifiez la connexion et corrigez;Vérifiez la chaîne et la sortie vidéo puis corrigez (voir le manuel utilisateur du téléviseur)
Pas de son	Le cordon audio n'est pas correctement connecté;Niveau sonore = 0; toucheMUTE (Silence) activée	Vérifiez la connexion et corrigez;Augmentez le son sur le bouton de réglage du téléviseur;Appuyez sur la touche MUTE
La télécommande n'est pas directement opérationnelle	Fonctionnement non correct;batteries défectueuses ou non insérées correctement	Pointez la télécommande vers le récepteur. Remplacez les batteries ou insérez-les correctement
Qualité de l'image médiocre	Intensité du signal trop faible	Vérifiez l'intensité du signal dans le menu "Auto Scan", corrigez l'orientation de votre antenne.
Message d'erreur à l'écran "Searching for signal">	Câble d'antenne non connecté ou pas connecté correctementLNB défectueux; positionnement non correct de l'antenne satellite;	Vérifiez la connexion et corrigez;Remplacez le LNB;Vérifiez la position et corrigez;Vérifiez l'intensité du signal dans le menu "Auto Scan">
Message d'erreur à l'écran "Channel data does not exist.""les données de chaîne n'existent pas>	Satellite pas encore réglé	Effectuez le balayage dans le menu "Automatic scanning" ou "Manual scanning" ou
Messages d'erreur à l'écran:"Please check the Smartcard""Please insert the Smartcard".	Carte Smart:- non placée correctement;- non raccordée.	(en fonction du modèle)Vérifiez la carte Smart."Insérez la carte Smart".

MISE AU REBUT

Cet appareil, son matériel d'emballage (mousse de polystyrène par ex.) et les batteries ne doivent jamais être mis au rebut avec les ordures ménagères. Veuillez vous informer précisément au sujet de la réglementation de votre communauté, et éliminez tout rebut en conformité avec la réglementation, selon les différents emplacements prévus à cet effet.

CARACTERISTIQUES TECHNIQUES

1. Partie Utilisateur

4000 chaînes programmables, téléchargement de logiciel par satellite et PC, Guide électronique des programmes avancé, prises en charge multilingue par l'OSD, fonction DiSEqC 1.2 entièrement prise en charge

par la télécommande infrarouge, système de balayage automatique et manuel, organisation des chaînes (programmable), sorties SCARTS & RCA, faible consommation.

2. Partie Tuner

Tuner à large bande 950 \~ 2150 MHz, prise en charge de la version DiSEqC 1.2,

Commutation 13 V/18 V, commande de tonalité continue 22 kHz

3. Partie Vidéo

Compatible DVB-S, vidéo MPEG-2 (MP@ML) débit de symboles 2 - 45 Ms/s, compatible

SCPC/MCPC, prend en charge le rapport de format 4:3 (normal) et 16:9 (écran large)

4. Partie Audio

Niveau audio MPEG 1 I & II mono, double, stéréo et mode audio stéréo commune, fréquences d'échantillonnage

32, 44.1 et 48 kHz, réglage du volume et fonction de coupure du son via la télécommande.

Alimentation

Type :	SMPS
Tension d'entrée :	100-240 V CA 50/60 Hz
Consommation :	25 W maxi.
En veille :	11 W

DECODEUR VIDEO

MPEG-2 ISO/IEC 13818

Spécifications du flot de transmission

MPEG-2 MP@ML

Jusqu'à 100 mégabits par seconde

4:2:2

4:3, 16:9

720 x 576, 704 x 576,

544 x 576, 480 x 576,

352 x 576, 352 x 288

0.5, 2.0 aussi bien dans le sens

horizontal que dans le sens vertical

Débit d'entrée

Format $$Chrominance-Luminance

Format

Résolution

Echelle

CARACTERISTIQUES TECHNIQUES

INTERFACE RESEAU (radiodiffusion - numérique)

Interface	Une entrée LNB
Extrémité avant	Récepteur satellite numérique compatible DVB-S (ETS 300 421)
Décodeur FEC	Débit de code de convolution 1/2, 2/3, 3/4, 5/6 et 7/8 avec une longueur de retenue K=7
Plage de fréquences en entrée	950 ~ 2150 Mhz
FBE	12 dB (normal)
Connecteur d'entrée	Type F, IEC 169-24, femelle
Débit de symboles d'entrée	2 ~ 45 Msps
Niveau de signal à l'entrée	-65 dBm ~ -25 dBm à 75
DiSEqC	DiSEqC 1.2 (maxi 500 mA)
Polarisation et puissance du LNB	Verticale : +12 V ~ +14 V
Polarisation	Horizontale : +17 V ~ +19 V
	Intensité : 350 mA maxi, protection de surcharge
Tonalité 22 kHz	Fréquence : 22 ± 4 kHz
	Amplitude: 0.6 ± 0.2v
Démodulation	QPSK
FEC externe :	Codage Reed Solomon (204,188), t = 8

DECODEUR AUDIO

Décodage	MPEG-1 niveaux I, II
Débit d’échantillonnage	Jusqu’à 256 Kpbs
Mode audio	Mode unique, mono double, stéréo et stéréo commune

SORTIE AUDIO/VIDEO DE LA BANDE DE BASE

VIDEO	PAL, SECAM
	Interface : 2 SCART (Téléviseur, magnétoscope)
	Impédance : 75
	Niveau de sortie : 1 Vp-p
	Phase différentielle : Maxi 5%
	Rapport signal sur bruit : Mini 60 dB (numérique)
AUDIO	Interface : Scart
	Impédance : Balance 600
	Niveau de sortie : Maxi 3.0 Vp-p (contrôlable)
	Réponse en fréquence : ± 3 dB (20~15 kHz)
	Rapport signal sur bruit : Mini 60 dB (numérique)
	S/PDIF (Sortie audio numérique)
MEMOIRE
Flash	2Mo
SDRAM	8Mo
CARACTERISTIQUES PHYSIQUES
Taille (L x P x H)	233 x 176 x 38 mm
Poids (net)	0.95Kg
