Type de produit	Téléviseur LED Full HD
Marque	Samsung
Modèle	UE37D5700RS
Taille de l'écran	37 pouces (94 cm)
Résolution	1920 x 1080 pixels
Dimensions (avec socle)	890,6 x 255,0 x 602,1 mm
Dimensions (sans socle)	890,6 x 29,9 x 537,4 mm
Poids (avec socle)	12,5 kg
Poids (sans socle)	9,2 kg
Alimentation	220-240 V, 50/60 Hz
Consommation électrique	Environ 80 W (estimation)
Système TV	Analogique B/G, D/K, L, I ; Numérique DVB-T/DVB-C/DVB-S2
Système couleur	PAL, SECAM, NTSC
Système son	BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC
Fonctions principales	SMART HUB, AllShare, Anynet+ (HDMI-CEC), TheaterSound HD, DIGITAL PLUS, PULSE
Connectivité	HDMI (4), USB (2), Composante, AV, SCART, Sortie audio optique, Ethernet, Adaptateur CI
Angle de rotation du socle	-20° à 20°
Température de fonctionnement	10 °C à 40 °C
Humidité de fonctionnement	10 % à 80 % sans condensation
Entretien et nettoyage	Chiffon doux imbibé d'eau ; ne pas vaporiser de liquide directement
Sécurité	Respecter les distances de ventilation ; utiliser uniquement les supports Samsung ; ne pas exposer à l'eau
Accessoires inclus	Télécommande avec piles AAA, câble d'alimentation, manuel d'utilisation, tissu de nettoyage, adaptateur de carte CI, anneaux de support (4), support serre-câble
Réparabilité et pièces détachées	Pièces disponibles via service après-vente Samsung ; utiliser des vis VESA standard M8 pour fixation murale

FOIRE AUX QUESTIONS - UE37D5700RS SAMSUNG

Que faire si le téléviseur ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché sur la prise murale et sur le téléviseur. Assurez-vous que la prise murale fonctionne. Si le problème persiste, essayez d'appuyer sur le bouton POWER du téléviseur lui-même pour exclure un défaut de télécommande.

Aucune image n'apparaît à l'écran, comment résoudre ?

Vérifiez les connexions des câbles (débranchez et rebranchez). Réglez la sortie vidéo de votre périphérique externe pour correspondre à l'entrée du téléviseur. Assurez-vous que les appareils connectés sont sous tension et sélectionnez la bonne source avec la touche SOURCE de la télécommande.

La télécommande ne fonctionne pas, que faire ?

Vérifiez la polarité (+/-) des piles. Nettoyez la lentille de la télécommande. Dirigez-la directement vers le téléviseur à une distance de 1,5 à 1,8 m. Si nécessaire, remplacez les piles.

Comment éviter les images fantômes (burn-in) sur l'écran ?

Évitez d'afficher des images fixes longtemps (logos, format 4:3). Utilisez le plein écran, réduisez la luminosité et le contraste au minimum nécessaire. Activez les fonctions anti-burn-in du téléviseur.

Comment installer le support mural ?

Utilisez un kit de fixation murale VESA compatible (pour ce modèle : 200 x 200 mm, vis M8). Suivez les instructions fournies avec le kit. Ne serrez pas trop les vis. Pour plus de sécurité, installez le dispositif antichute décrit dans le manuel.

Comment insérer la carte CI ou CI+ ?

Connectez d'abord l'adaptateur de carte CI au téléviseur (insérez-le dans les trous puis dans le port COMMON INTERFACE). Ensuite, insérez la carte CI ou CI+ dans l'adaptateur dans le sens indiqué. Cela permet de regarder les chaînes payantes.

Le téléviseur ne capte pas les chaînes numériques, que vérifier ?

Assurez-vous que l'antenne est correctement branchée. Lancez la recherche automatique des chaînes via le menu Plug & Play. Vérifiez que vous êtes dans une zone couverte par le signal DVB-T/DVB-C/DVB-S2.

Comment connecter un périphérique en HDMI ?

Utilisez un câble HDMI certifié (max. 14 mm d'épaisseur). Branchez-le sur l'une des prises HDMI IN (de préférence HDMI 1 pour une connexion DVI). Pour le son, si vous utilisez un adaptateur DVI, branchez également un câble audio sur PC/DVI AUDIO IN.

Que faire si l'image est déformée ou que le son est mauvais ?

Vérifiez la version HDMI de votre périphérique ; une version obsolète peut causer des problèmes. Contactez le fabricant pour une mise à jour. Essayez un autre câble HDMI. Si le problème persiste, testez une autre entrée.

Comment nettoyer l'écran du téléviseur ?

Éteignez le téléviseur et utilisez un chiffon doux et sec légèrement imbibé d'eau. Ne vaporisez jamais de liquide directement sur l'écran. N'utilisez pas de produits chimiques ou abrasifs.

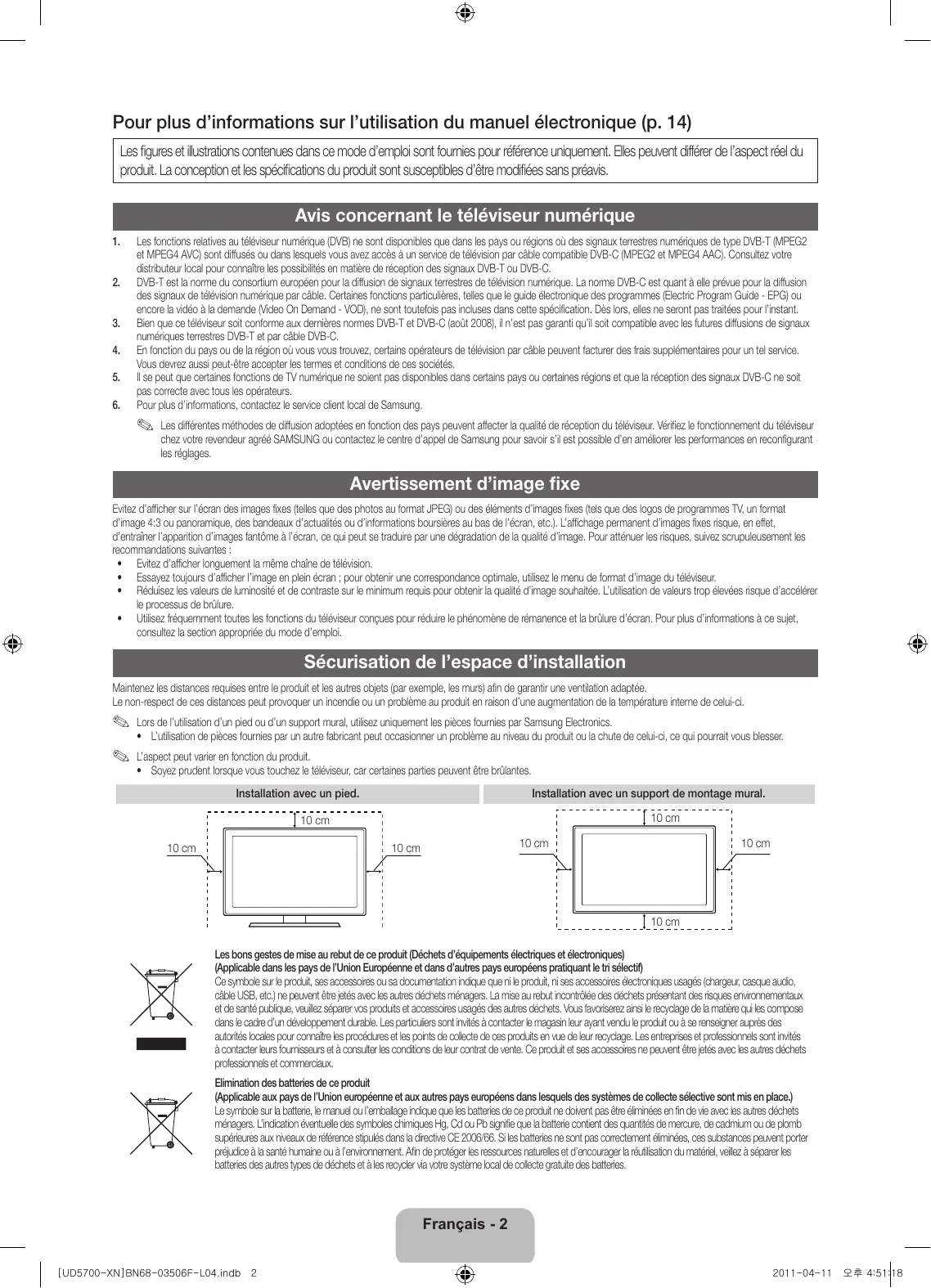

MODE D'EMPLOI UE37D5700RS SAMSUNG

Les figures et illustrations contenues dans ce mode d'emploi sont fournies pour référence uniquement. Elles peuvent différer de l'aspect réel du produit. La conception et les specifications du produit sont susceptibles d'être modifiées sans préavis.

Avis concernant le téléviseur numérique

1. Les fonctions relatives au téléviseur numérique (DVB) ne sont disponibles que dans les pays ou régions où des signaux terrestres numériques de type DVB-T (MPEG2 et MPEG4 AVC) sont diffusés ou dans lesquels vous have accès à un service de télévision par cable compatible DVB-C (MPEG2 et MPEG4 AAC). Consultez ce distributeur local pour connaître les possibles en matière de reception des signaux DVB-T ou DVB-C.
2. DVB-T est la norme du consortium européen pour la diffusion de signaux terrestres de télévision numérique. La norme DVB-C est quant à elle prévue pour la diffusion des signaux de télévision numérique par câble. Certaines fonctions particulières, telles que le guide électronique des programmes (Electric Program Guide - EPG) ou encore la vente à la demande (Video On Demand - VOD), ne sont pas toutes incluses dans cette spécification. Des lors, elles ne seront pas traitées pour l'instant.
3. Bien que ce téléviseur soit conforme aux dernières normes DVB-T et DVB-C (août 2008), il n'est pas garanti qu'il soit compatible avec les futures diffusions de signaux numériques terrestres DVB-T et par cable DVB-C.
4. En fonction du pays ou de la région où vous vous trouvez, certains opérateurs de télévision par câble peuvent facturer des frais supplémentaires pour un tel service. Vous devrez aussi peut-être accepter les termes et conditions de ces sociétés.
5. Il se peut que certaines fonctions de TV numérique ne soient pas disponibles dans certains pays ou certaines régions et que la réception des signaux DVB-C ne soit pas correcte avec tous les opérateurs.
6. Pour plus d'informations, contactez le service client local de Samsung.

Les différentes méthodes de diffusion adoptées en fonction des pays peuvent affecter la qualité de réception du téléviseur. Vérifiez le fonctionnement du téléviseur chez votre revendeur agréé SAMSUNG ou contactez le centre d'appel de Samsung pour savoir s'il est possible d'en améliorer les performances en reconfigurant les réglages.

Avertissement d'image fixe

Evitez d'afficher sur l'écran des images fixes (telles que des photos au format JPEG) ou des éléments d'images fixes (tels que des logos de programmes TV, un format d'image 4:3 ou panoramique, des bandeaux d'actualités ou d'informations boursières au bas de l'écran, etc.). L'affichage permanent d'images fixes risque, en effet, d'entraîner l'apparition d'images fantôme à l'écran, ce qui peut se traduire par une dégradation de la qualité d'image. Pour atténuer les risques, suivez scrupuleusement les recommandations suivantes :

Évitez d'afficher longuement la même chaîne de télévision. Essayez toujours d'afficher l'image en plein écran ; pour obtenir une correspondance optimale, utilisez le menu de format d'image du téléviseur. Réduisez les valeurs de luminosité et de contraste sur le minimum requis pour obtenir la qualité d'image souhaitée. L'utilisation de valeurs trop élevées risque d'accélérer le processus de brûture. Utilisez fréquemment toutes les fonctions du téléviseur conçues pour réduire le phénomène de remanence et la brûlure d'écran. Pour plus d'informations à ce sujet, consultez la section appropriée du mode d'emploi.

Sécurisation de l'espace d'installation

Maintenez les distances requises entre le produit et les autres objets (par exemple, les murs) afin de garantir une ventilation adaptée.

Le non-respect de ces distances peut provoquer un incendie ou un problème au produit en raison d'une augmentation de la température interne de celui-ci.

Lors de l'utilisation d'un pied ou d'un support mural, utilisez uniquement les pièces fournies par Samsung Electronics.

L'utilisation de pièces fournies par un autre fabricant peut occasionner un problème au niveau du produit ou la chute de celui-ci, ce qui pourrait vous blesser.

L'aspect peut varier en fonction du produit. - Soyez prudent lorsque vous touchez le téléviseur, car certaines parties peuvent être brûlantes.

Installation avec un pied.

Installation avec un support de montage mural.

Les bons gestes de mise au rebut de ce produit (déchets d'équipements électriques et électroniques) (applicable dans les pays de l'union européenne et dans d'autres pays européens pratiquant le tri sélectif)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chauffeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrolée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Élimination des batteries de ce produit

Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place. Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercury, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Accessoires

Vérifie que les éléments suivants sont inclus avec votre téléviseur. S'il manque des éléments, contactez ce revendeur. Les couleurs et les formes des éléments peuvent varier en fonction des modèles. Les câbles qui ne se trouvent pas dans le contenu de l'emballage peuvent être achetés séparément. Vérifiez qu'aucun accessoires n'est caché dans l'emballage lorsque vous ouvrez la boîte.

Attention: inserez fermement de manière a ce qu'il NE se detache PAS

• Télécommande et piles (AAA x 2) Cable d'alimentation
• Manuel d'utilisation Tissu de nettoyage
• Carte de garantie (non disponible dans certains pays) / Manuel de sécurité

Anneau de support (4 ea)

Support du serre-câble

Adaptateur de carte Cl

AV/Adaptateur composant

Adaptateur SCART

Des frais d'administration peuvent vous être facturés si :

• (a) un technicien intervient à votre demande et que le produit ne comporte aucun défaut (c.-à-d. si vous n'avez pas pris la peine de lire le précédent manuel d'utilisation)
• (b) vous amenez le produit dans un centre de réparation alors qu'il ne compte aucun défaut (c.-à-d. si vous n'avez pas pris la peine de dire le présent manuel d'utilisation).
• Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.

Présentation du panneau de configuration

La couleur et la forme du produit peuvent varier en fonction du modèle.

Capteur de la télécommande	Dirigez la télécommande vers ce point du téléviseur.
Témoin d'alimentation	Clignote, puis s'arrête lorsqu'le téléviseur est allumé. S'allume en mode Veille.
SOURCE	Bascule entre toutes les sources d'entrée disponibles. Dans le menu du téléviseur, ce bouton a la même fonction que le bouton ENTER de la télécommande.
MENU	Affiche un menu à l'écran OSD (on screen display) représentant les fonctions de votre téléviseur.
- +	Règle le volume. Dans le menu à l'écran (OSD), utilisez les boutons - + de la même façon que les boutons < et > de la télécommande.
✓ CH ^	Permet de modifier les chaînes. Dans le menu à l'écran (OSD), utilisez les boutons ✓ CH ^ de la même façon que les boutons ▼ et ▲ de la télécommande.
(Alimentation)	Permet d'allumer et d'éteindre le téléviseur.

Mode veille

Ne laissez pas le téléviseur en mode Veille pendant de longues périodes (lorsque vous partez en vacances, par exemple). Même s'il est en veille, l'appareil consomme toujours une petite quantité d'énergie. Il est préférable de débrancher le cordon d'alimentation.

Présentation de la télécommande

Ceci est une télécommande spéciale destinée aux malvoyants. Elle dispose de points Braille sur les boutons Power, Channel et Volume.

Installation des piles (type de pile : AAA)

Source

A utiliser pour sélectionner le téléviseur ou d'autres sources d'entrée externes, telles que des lecteurs DVD/Blu-ray, des décodeurs cable ou des récepteurs satellite (boîtiers décodeurs).

TV / Ext. / PC / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / AV / Component / USB / AllShare Les entrées connectées sont mises en surbrillance dans Source. Les options Ext. et PC sont toujours activées.

Modification nom

Dans Source, appuyez sur le bouton TOOLS. Vous pouvez ensuite définir le nom de la source externe que vous souhaitez.

Magnétoscope / DVD / Décodeur cable / Décodeur satellite / Décodeur PVR / Récepteur AV / Jeux / Caméscope / PC / DVI PC / Périph. DVI / TV / IPTV / Blu-ray / HD DVD / DMA : Nommez le périphérique connecté aux prises d'entrée pour faciliter la sélection de la source d'entrée.

Lorsque vous connectez un PC au port HDMI IN 1(DVI) avec un cable HDMI, vous devez définir le téléviseur en mode PC dans Modif. Nom. Lorsque vous connectez un PC au port HDMI IN 1(DVI) avec un cable HDMI/DVI, vous devez définir le téléviseur en mode DVI PC dans Modif. Nom. Lorsque vous connectez un périhérique AV au port HDMI IN 1(DVI) avec un cable HDMI/ DVI, vous nevez définir le téléviseur en mode Périph. DVI dans Modif. Nom.

Modif. favors

Dans Source, appuyez sur le TOOLS pour sélectionner Edit Favourites. Vous pouvez définir une source d'entrée externe sur Favoris.

Information

Affiche des informations détaillées sur le périphérique externe sélectionné.

Rafraîchir

Dans Source, si les périphériques externes ne s'affichent pas, appuyez sur le bouton TOOLS pour sélectionner Rafraîchir. Recherche des périphériques connectés.

Pour obtenir la meilleure connexion câblée possible vers cet appareil, utilisez des câbles de l'épaisseur maximale indiquée ci-dessous.

• Epaisseur maximale - 0,55 pouce (14 mm)

Raccordement à une antenne

Lorsque vous allumez le téléviseur pour la première fois, des réglages de base s'effectuent de manière automatique. Pré-réglage: connexion du câble d'alimentation et de l'antenne.

Antenne VHF/UHF

Satellite

Cable

Plug & play (configuration initiale)

Lorsque le téléviseur est allumé pour la première fois, plusieurs invites s'affichent pour vous aider à configurer les réglages de base. Appuyez sur le bouton POWER. Plug & Play est disponible uniquement si Source est définie sur TV.

Avant de mettre le téléviseur sous tension, assurez-vous que l'antenna est branchée (p.6).

1	Choix d'une langue	Appuyez sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER□. Sélectionnez la langue de votre可以选择 pour l' (On Screen Display).
2	Configuration du réseau	Configurez votre connexion réseau. Appuyez sur le bouton ENTER□ pour démarrer. Si vous souhaitez procédéur ultérieurement à la configuration, sélectionnez Ignoreur. Pour plus d'informations, reportez-vous à la section “Connexion réseau cablee / sans fil” dans le manuel électronique.
3	Sélection du mode Enr. démo ou Util. domicile	Appuyez sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER□. Sélectionnez le mode Util. domicile. Le mode Enr. démo est prévu pour un usage en magasin. Pour rétablir les paramètres du télévisuer de Enr. démo à Util. domicile (standard) : appuyez sur le bouton Volume du télévisuer. Lorsque l'affichage à l'écran du volume apparait, appuyez pendant 5 secondes sur MENU.Enr. démo est disponible uniquement pour être exposé en magasin. Si vous sélectionnez cette option, plusieurs fonctions ne sont pas disponibles. Sélectionnez Util. domicile lorsque vous regardez le télévisuer à la maison.
4	Sélection d'un pays	Appuyez sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER□. Sélectionnez le pays de votre可以选择. Après la sélection du pays dans le menu Pays, certains modèles peuvent demander, en plus, le code PIN. Lors de l'entrée du code PIN, “0-0-0-0” n'est pas disponible. L'options peut varier en fonction du pays.
5	Réglage du Mode Horloge	Réglez le Mode Horloge automatiquement ou manuellement. Auto. : Sélectionnez votre fuseau horaire. Manuel : vous permet de définir manuellement la date et l'heure actuelles.
6	Sélection d'une antenne	Appuyez sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER□. Sélectionner les antennes àmettre en mémoire. l'options peut varier en fonction du pays.
7	Sélection d'une chaîne	Appuyez sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER□. permet de sélectionner la source des chaînes à mémoriser. Lors du réglage de la source d'antenne sur Cable, une fenêtre s'affiche pour vous permettre d'attribuer des valeurs numériques (frequences) aux chaînes. Pour plus d'informations, reportez-vous à Canal → Mémorisation de chaînes dans le manuel électronique. Lorsque Hertzien ou Cable est sélectionné en premier : Une fois que toutes les chaînes Hertzien ou Cable sont enregistrées, l'étape d'enregistrement des chaînes Satellite s'affiche. Lorsque Satellite est sélectionné en premier : Une fois que toutes les chaînes Satellite sont enregistrées, l'étape d'enregistrement des chaînes Hertzien ou Cable s'affiche. Appuyez sur le bouton ENTER□ à tout moment pour interrompre la mémorisation.
8	Complet	Appuyez sur le bouton ENTER□.

Si vous souhaitez réinitialiser cette fonction...

Vous devez à nouveau sélectionner Plug & Play (MENU → Système) chez vous, bien que vous l'ayez fait en magasin. Sélectionnez Système - Plug & Play (Configuration initiale). Entrez votre code PIN à quatre chiffres. Le code PIN par défaut est "0-0-0-0" (excepté France) Si vous souhaitez modifier le code PIN, utilisez la fonction Modifier PIN.

Si vous avez oublié le code PIN, appuyez sur les boutons de la télécommande dans l'ordre suivant, ce qui remet le code PIN à "0-0-0-0" (France: "1-1-1-1"): POWER (arrêt) → MUTE → 8 → 2 → 4 → POWER (marche).

Périphériques disponibles: DVD, Lecteur Blu-ray, décodeur câble HD, récepteur satellite HD (boîtier décodeur), décodeur câble, récepteur satellite (boîtier externe), magnétoscope

HDMI IN 1(dvi), 2, 3, 4 / pc/dvi AUDIO IN

• Lorsque vous utilisez une connexion avec cable HDMI/DVI, vous devez utiliser la prise HDMI IN 1(DVI) pour les videos. Un lecteur DVD ou Blu-ray, un décodeur cable HD ou un récepteur satellite HD peut nécessiter un cable DVI-HDMI (DVI vers HDMI) ou un adaptateur DVI-HDMI (DVI vers HDMI). La prise PC/DVI AUDIO IN est indispensable pour les signaux audio. Veillez à utiliser un cable HDMI de 14 mm de diamètre maximum.
• Il se peut que l'affichage soit médiocre, voire inexistant, ou que le son soit de mauvaise qualité si un périphérique externe connecté au téléviseur utilise un mode HDMI d'une ancienne version. Dans ce cas, demandez au fabricant du périphérique externe de vous communiquer la version HDMI et, dans l'hypothèse où elle serait obsolète, demandez-lui une mise à niveau.
• Veillez également à acheter un câble HDMI certifié. Dans le cas contraire, il se peut que l'écran n'affiche aucune image ou qu'une erreur de connexion se produise.

Connexion à composantes

Connexion AV

Connexion SCART

Utilisation d'un câble composant (jusqu'à 1080P) ou audio/vidéo (480I uniquement) et d'un câble scart

En mode Ext., la sortie DTV prend uniquement en charge les signaux vidéo et audio MPEG SD. Lors de la connexion à AV IN, la couleur de la prise AV IN [VIDEO] (verte) ne correspond pas à celle du câble vidéo (jaune). Pour obtenir une qualité d'image optimale, il est préférable d'opter pour la connexion Composante (plutôt que la connexion A/V).

Périphériques disponibles : système audio numérique, amplificateur, système home cinéma DVD

Utilisation d'une connexion optique (numérique) ou d'une sortie casque

• Lorsqu'un système audio numérique est connecté à la prise DIGITAL AUDIO OUT (OPTICAL), diminuez le volume du téléviseur et du système.
• Le mode audio 5.1 CH est disponible uniquement si le téléviseur est relié à un périphérique externe prenant en charge ce mode.
• Lorsque le récepteur (home cinéma) est activé, vous pouvez écouter le son sortant de la prise optique du téléviseur. Lorsque le téléviseur reçoit un signal DTV, il envoie du son 5.1 canaux au récepteur du système home cinéma. Si la source est un composant numérique (par exemple, un lecteur DVD, un lecteur Blu-ray, un décodeur cable ou un récepteur satellite) connecté au téléviseur en HDMI, le récepteur home cinéma émet uniquement du son sur 2 canaux. Pour obtenir un son en mode 5.1, reliez la prise de sortie audio numérique du lecteur DVD, du lecteur Blu-ray, du décodeur cable ou du récepteur satellite (boîtier externe) directement à un amplificateur ou un système home cinéma.

Casques : vous pouvez brancher vos écouteurs sur la prise casque du téléviseur. Lorsque le casque est branché, les enceintes intégrées n'émettent plus de son.

• La fonction Son peut être limitée lorsque des écouteurs sont connectés au téléviseur.
• Le volume des écouteurs et celui du téléviseur sont régles séparation.

En fonction du PC, la connexion à l'aide du câble HDMI peut ne pas être prise en charge.

Modes d'affichage (entrées d-sub et HDMI vers DVI)

La résolution optimale est de 1920 × 1080 à 60 Hz.

Mode	Résolution	Fréquence horizontal (kHz)	Fréquence verticalie (kHz)	Fréquence d'horloge pixels (MHz)	Polarité de synchronisation (H/V)
IBM	640 x 350	31,469	70,086	25,175	+/-
	720 x 400	31,469	70,087	28,322	-/+
MAC	640 x 480	35,000	66,667	30,240	-/-
	832 x 624	49,726	74,551	57,284	-/-
	1152 x 870	68,681	75,062	100,000	-/-
VESA DMT	640 x 480	31,469	59,940	25,175	-/-
	640 x 480	37,861	72,809	31,500	-/-
	640 x 480	37,500	75,000	31,500	-/-
	800 x 600	37,879	60,317	40,000	+/+
	800 x 600	48,077	72,188	50,000	+/+
	800 x 600	46,875	75,000	49,500	+/+
	1024 x 768	48,363	60,004	65,000	-/-
	1024 x 768	56,476	70,069	75,000	-/-
	1024 x 768	60,023	75,029	78,750	+/+
	1152 x 864	67,500	75,000	108,000	+/+
	1280 x 1024	63,981	60,020	108,000	+/+
	1280 x 1024	79,976	75,025	135,000	+/+
	1280 x 800	49,702	59,810	83,500	-/+
	1280 x 800	62,795	74,934	106,500	-/+
	1280 x 960	60,000	60,000	108,000	+/+
	1360 x 768	47,712	60,015	85,500	+/+
	1440 x 900	55,935	59,887	106,500	-/+
	1440 x 900	70,635	74,984	136,750	-/+
	1680 x 1050	65,290	59,954	146,250	-/+
VESA DMT / DTV CEA	1920 x 1080p	67,500	60,000	148,500	+/+

• Dans le cas d'une connexion avec câble HDMI/DVI, vous devez utiliser la prise HDMI IN 1 (DVI).
• Le mode entrelacé n'est pas pris en charge.
• Le téléviseur peut fonctionner de façon anormale si le format vidéo sélectionné n'est pas standard.
• Les modes Separate et Composite sont pris en charge. Le mode SOG (Sync On Green) n'est pas pris en charge.

Connexion de l'adaptateur de carte CI

Connectez l'adaptateur comme illustré ci-dessous.

Pour connecter l'adaptateur de carte Cl, procédez comme suit :

Il est conseillé de connecter l'adaptateur avant l'installation du montage mural ou d'insérer la "CARTE Cl ou Cl+".

1. Insérez l'adaptateur de carte Cl dans les deux trous du produit ①.

Deux trous sont présents à l'arrière du téléviseur. Deux trous sont présents à proximité du port COMMON INTERFACE.

1. Insérez l'adaptateur de carte Cl dans le port COMMON INTERFACE du produit ②.
2. Insérez la "CARTE Cl ou Cl+".

Il est conseillé d'insérer la carte Cl avant de fixer le téléviseur en position murale. L'insertion peut, en effet, se révéler difficile après le montage.

Insérez la carte après avoir connecté le module Cl au téléviseur. Il est difficile de connecter le module si vous insérez d'abord la carte.

Utilisation de la "CARTE CI ou Cl+

Pour regarder les chaînes payantes, la carte d'interface commune (CI(Cl+)) CARD) doit être insérée.

• Si vous ne l'insérez pas, certaines chaînes afficheront le message "Signal brouillé".
• Les informations de pairage contenant un numéro de téléphone, l'ID de la carte d'interface commune (CI ou CI+), l'ID de l'hôte et d'autres informations s'afficheront après 2 ou 3 minutes. Si un message d'erreur s'affiche, contactez votre fournisseur d'accès.
• Lorsque la configuration des informations sur les canaux est terminée, le message "Mise à jour terminée" s'affiche, indiquant que la liste des chaînes est mise à jour.

• Vous devez vous procurer une carte d'interface commune (CI(Cl+) CARD) auprès d'un fournisseur local de diffusion par câble.
• Lorsque vous sortez la carte d'interface commune (CI(Cl+) CARD), tirez-la délicatement. Une chute pourrait en effet l'endommager.
• Insérez la carte d'interface commune (CI(Cl+) CARD) dans le sens indiqué sur celle-ci.
• L'emplacement de la fente COMMON INTERFACE peut varier en fonction du modèle.
• La carte d'interface commune (CI+ CARD) n'est pas prise en charge dans certains pays et certaines régions ; vérifiez auprès de votre revendeur agréé.
• Si vous rencontrez des problèmes, contactez le fournisseur d'accès.
• Insérez la carte d'interface commune (CI ou CI+ CARD), qui prend en charge les paramètres actuels de l'antenne. L'image sera déformée, voire invisible.

Connexion réseau

Vous pouvez configurer votre téléviseur de telle sorte qu'il puisse accéder à Internet par le biais de votre réseau local (LAN) à l'aide d'une connexion câlée ou sans fil.

Connexion réseau - sans fil

Vous devez connecter votre téléviseur au réseau local par le biais d'un routeur ou d'un modem standard. Pour vous connecter sans fil, vous devez connecter un "adaptateur LAN sans fil Samsung" (WIS09ABGN, WIS09ABGN2, WIS10ABGN - vendus séparément) au port USB 1 (HDD) ou USB 2 à l'arrière du téléviseur. Voir l'illustration ci-dessous.

L'adaptateur LAN sans fil Samsung prend en charge les protocoles de communication IEEE 802.11a/b/g et n. Samsung vous conseille d'utiliser le protocole IEEE 802.11n. Si vous lisez la vidéo sur une connexion IEEE 802.11b/g, des saccades risquent d'apparaître.

La plupart des réseaux sans fil disposent d'un système de sécurité nécessitant l'accès de périphériques au réseau à un point d'accès ou un routeur sans fil (généralement un routeur IP sans fil) pour transmettre un code de sécurité crypté appelé code de sécurité ou clé d'accès.

Si le mode Pure High-throughput (Greenfield) 802.11n est sélectionné et que le type de cryptage est défini sur WEP, TKIP ou TKIP-AES (WPS2Mixed) pour votre routeur sans fil, les téléviseurs Samsung ne prendront pas en charge la connexion, conformément aux nouvelles specifications de certification Wi-Fi.

Connexion réseau - câble

Il existe deux façons principales de connecter votre téléviseur à votre réseau à l'aide d'un cable, en fonction de leur configuration réseau. De la manière illustrée ci-dessous :

Connecteur modem mural

Modem externe (ADSL / VDSL / TV par câble) Cable modem

Panneau arrière du téléviseur Cable LAN

Connecteur LAN mural

Panneau arrêt du téléviseur Cable LAN

La configuration automatique n'est pas prise en charge lorsque la vitesse du réseau est inférieure à 10 Mbit/s.

Consultation du manuel électronique (e-Manual)

Vous supportez consulter la présentation et les instructions relatives aux fonctionnalités TV stockées sur le téléviseur.

Pour revenir au manuel électronique, appuyez sur la touche E-MANUAL de la télécommande.

Vous ne pouvez pas utiliser la fonction Essayer si le menu n'est pas activé.

Utilisation de l'aide

Affichez le Guide Produit en appuyant sur Aide.

Guide E-manual

Le Guide e-Manual s'affiche comme illustré ci-dessus.

Le Guide des produits s'affiche comme illustré ci-dessus.

Comment basculer entre le e-Manual et le(s) menu(s) correspondant(s)

Cette fonction n'est pas disponible dans certains menus.

Méthode 1

1. Sélectionnez Essayer si vous souhaitez exécuter le(s) menu(s) correspondant(s).
2. Pour revenir à l'écran du manuel électronique, appuyez sur le bouton E-MANUAL.

Méthode 2

1. Appuyez sur le bouton ENTER lors de la sélection de la zone de contenu. Le message "Exécuter ?" s'affiche. Sélectionnez Oui et appuyez ensuite sur le bouton ENTER. La fenêtre des menus à l'écran s'affiche.
2. Pour revenir à l'écran du manuel électronique, appuyez sur le bouton E-MANUAL.

Utilisation du mode zoom

Lors de la consultation des instructions du e-Manual, sélectionnez l'option Zoom pour agrandir l'écran. Pour parcourir l'écran agrandi, utilisez le bouton ou .

Pour revenir à l'écran précédent, appuyez sur le bouton RETURN.

Recherche d'un mot-clé en utilisant la page d'index

Cette fonction n'est pas prise en charge dans toutes les langues.

1. Si vous souhaitez rechercher un mot-clé, appuyez sur le bouton / / / pour sélectionner Index.
2. Appuyez sur le bouton ou pour sélectionner l'ordre des caractères de votre choix et appuyez ensuite sur ENTER
3. Appuyez sur le bouton or pour sélectionner le mot-clé à afficher et appuyez ensuite sur ENTER
4. Vous accédez à l'écran d'instructions correspondant du manuel électronique.

Pour fermer l'écran Index, appuyez sur le bouton Fermer.

Installation du kit de montage mural

Le kit de montage mural (vendu séparément) permet de fixer le téléviseur au mur.

Pour plus d'informations sur l'installation du support mural, reportez-vous aux instructions fournies avec le support mural. Faites appel à un technicien pour installer la fixation murale.

Samsung Electronics ne saurait être tenu pour responsable d'un endommagement du produit ou d'une blessure si vous choisissez d'effectuer vous-même l'installation murale.

Préparation avant l'installation d'un dispositif de fixation murale

Cas A. Installation du dispositif de fixation murale SAMSUNG

Cas B. Installation du support mural d'un autre fabricant

Pour installer un support mural, utilisez l'anneau de support 1.

Caractéristiques du kit de fixation murale (VESA)

Le kit de montage mural n'est pas fourni; il est vendu séparément.

Installez votre fixation murale sur un mur solide perpendiculaire au sol. Si vous souhaitez la fixer sur d'autres matériaux de construction, veuillez prendre contact avec votre revendeur le plus proche. Si vous l'installez au plafond ou sur un mur non croît, la fixation risque de tomber et de provoquer de graves blessures.

• Les dimensions standard pour tous les kits de fixation murale sont indiquées dans le tableau ci-dessous.
• Un manuel d'installation détaillé et toutes les pièces nécessaires au montage sont fournies avec le kit de fixation mural.
• N'utilisez pas de vis non conformes aux spécifications des vis VESA standard.
• N'utilisez pas de vis plus longues que la dimension standard ou non conforme aux caractéristiques des vis VESA standard. Des vis trop longues pourraient endommager l'intérieur du téléviseur.
• Pour les fixations murales non conformes aux caractéristiques des vis VESA standard, la longueur des vis peut varier, selon les caractéristiques de la fixation murale.
• Ne serrez pas trop les vis : cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures corporelles. Samsung ne peut être tenue responsable de ce type d'accident. Samsung ne peut être tenue responsable de tout dommage au produit ou toute blessure corporelle dans le cas de l'utilisation d'une fixation murale non-VESA ou non spécifiée, ou si l'utilisateur ne suit pas les instructions d'installation du produit.
• N'inclinez pas le téléviseur de plus de 15 degrés.

Famille de produits	pouces	Spéc. VESA (A * B)	Vis standard	Quantité
Téléviseur à rétroéclairage LED	19~22	75 X 75	M4	4
	23~27	200 X 100
	32~40	200 X 200	M8
	46~55	400 X 400
	60~65	600 X 400

N'installez pas votre kit de fixation murale lorsque le téléviseur est allumé. Vous risqueriez de vous électrocuter.

Résolution des problèmes

Si vous avez des questions sur le téléviseur, commencez par consulter la liste ci-dessous. Si aucune de ces solutions de dépannage ne s'applique à votre problème, rendez-vous sur le site "www.samsung.com", puis cliquez sur Assistance ou contactez le centre d'appels, dont les coordonnées figurent sur la dernière page de ce manuel.

Problèmes	Solutions et explications
La télévision ne s'allume pas.	• Vérifiez que le cordon d'alimentation secteur est branché correctement sur la prise murale et sur le téléviseur. • Vérifiez que la prise murale est opérationnelle. • Essayez d'appuyer sur le bouton POWER du téléviseur pour vous assurer que le problème n'est pas dû à la télécommande. Si le téléviseur s'allume, reportez-vous au problème "La télécommande ne fonctionne pas" ci-après.
Aucune image/vidéo n'est affichée.	• Vérifiez le raccordement des cables (retirez tous les cables connectés au téléviseur et aux appareils externes, puis rebranchez-les). • Réglez la sortie video de votre périphérique exter (décodeur cable/satellite, DVD, Blu-ray, etc.) pour faire correspondre les connexions à l'entrée du téléviseur. Par exemple, si la sortie d'un périphérique exter est HDMI, vous doivent étabir une connexion avec une entrée HDMI du téléviseur. • Vérifiez que les appareils connectés sont sous tension. • Veillez à sélectionner la source appropriée du téléviseur en appuyant sur la touche SOURCE de la télécommande. • Redémarrez le périphérique connecté en rebranchant le cable d'alimentation du périphérique.
La télécommande ne fonctionne pas.	• Vérifiez que la polarité (+/-) des piles de la télécommande est respectée. • Nettoyez la lentille de la télécommande. • Essayez de diriger directement la télécommande vers le téléviseur à une distance de 1,5 à 1,8 m.
La télécommande du décodeur Cable/boitier décodeur ne fonctionne pas.	• Programmez la télécommande du décodeur cable/boitier décodeur de telle sorte qu'elle puisse commander le téléviseur. Consultez le mode d'emploi du décodeur cable/boitier décodeur pour obtenir le code du téléviseur SAMSUNG.

Ce téléviseur LED TFT est équipé d'un écran constitué de sous-pixels dont la fabrication nécessite une technologie sophistiquée. Il se peut toutefois que quelques points clairs ou sombres apparaissent à l'écran. Ils n'ont aucune incidence sur la performance du produit. Vous possédez votre téléviseur dans des conditions optimales en le mettant à niveau avec le dernier micrologiciel (samsung. com → Support → Downloads) par le biais d'un périphérique USB.

TheaterSound HD

DIGITAL PLUS

PULSE

2.0+Digital Out

Liste des fonctions

Interface numérique et réseau excellents : Avec un symoniseur numérique HD intégré, la vision des émissions HD sans inscription ne nécessite pas de décodeur cable/recepteur satellite (boitier décodeur).

SMART HUB

La Passerelle vers tous les contenus intégrés en un seul lieu

• Tout est intégré pour faciliter et diversifier les possibilités de loisirs
• Contrôlez vos loisirs avec une interface simple et conviviale. Accédez à diverses applications tous les jours.
• Personnalisez votre téléviseur, en regroupant ou en triant vos applications en fonction de vos goûts

AllShareTM

AllShare™ connecte le téléviseur et vos téléphones portables/appareils Samsung compatibles via un réseau.

Anynet+ (hdmi-cec)

Vous permettez de contrôler tous les appareils Samsung connectés compatibles Anynet+ à l'aide de votre télécommande Samsung.

Fixation du téléviseur au mur

Attention : si vous tirez ou poussez le téléviseur ou si vous grimpez dessus, il risque de tomber. Veillez notamment à ce que vos enfants ne se suspendent pas au téléviseur, ni ne le déséquilibrant, car cela pourrait le faire basculer et occasionner des blessures graves, voir entraîner la mort. Respectez toutes les précautions de sécurité indiquées dans la brochure relative à la sécurité. Pour une stabilité et une sécurité accrues, installez le dispositif antichute comme indiqué ci-après.

Pour éviter toute chute du téléviseur :

1. Glissez les vis dans les colliers, puis fixez-les solidement au mur. Assurez-vous que les vis ont été fermement fixées au mur.

En fonction du type de mur, il est possible que vous ayez besoin de matériel supplémentaire, tel que des chevilles. Les colliers, vis et chainettes n'étaient pas fournis, vous devez les acheter séparation.

1. Retirez les vis situées sur la partie centrale arrêtée du téléviseur, placez les vis dans les bagues, puis fixez-les à nouveau sur le téléviseur.

Il se peut que les vis ne soient pas fournies avec le produit. Dans ce cas, achetez des vis représentant les caractéristiques suivantes. Caractéristiques des vis

Pour un téléviseur de 19 à 27 pouces : M4 - Pour un téléviseur de 32 à 65 pouces : M8

1. Reliez les colliers fixés au téléviseur et ceux fixés sur le mur à l'aide d'un câble solide, puis attachez-les fermement.

• Placez le téléviseur à proximité du mur afin qu'il ne bascule pas vers l'arrière.
• Il est recommandé de placer la chaînette de façon à ce que les colliers fixés au mur soient placés à la même hauteur ou plus bas que ceux fixés au téléviseur.
• Détachez la chaînette avant de déplacer le téléviseur.
• aucun signe de usure. Si vous avez quelconque doute sur la sécurité des connexions, contactez un installateur professionnel.

Stockage et entretien

Si des autocollants sont appliqués sur l'écran du téléviseur, leur retrait peut laisser quelques traces. Nettoyez-les avant d'utiliser le téléviseur.

Ne vaporisez pas d'eau ni d'agent nettoyant directement sur le produit. Tout liquide qui entre dans le produit peut engendrer une défaillance, un incendie ou une électrocution.

Nettoyez le produit à l'aide d'un chiffon doux imbibé d'une petite quantité d'eau.

\section*{Caractéristiques techniques}

Résolution de l'affichage	1920 x 1080
Considérations environnementales
Température en service	De 10°C à 40°C (De 50°F a 104°F)
Humidité en fonctionnement	10% à 80%, sans condensation
Température de stockage	De -20°C à 45°C (De -4°F a 113°F)
Humidité sur le lieu de stockage	5% à 95%, sans condensation
Système TV	Analogue: B/G, D/K, L, I (en fonction de votre pays)
	Numérique: DVB-T/DVB-C/DVB-S2
Système de couleur/vidéo	Analogue: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60
	Numérique: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0
Système Sonore	BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC
HDMI IN	Vidéo: 1080 24p, 1080p, 1080i, 720p, 576p, 480p
	Audio: 2Ch Linear PCM 32/44.1/48 kHz, 16/20/24 bits.
Socle orientable (gauche / droite)	-20° ~ 20°
Nom du modele	UE32D5700	UE37D5700
	UE32D5720	UE37D5720
Taille de l'écran	32 pôues (80 cm)	37 pôues (94 cm)
Son(Sortie)	10 W X 2
Dimensions (L x P x H)
Corps	768,0 X 29,9 X 468,2 mm	890,6 X 29,9 X 537,4 mm
Avec socle	768,0 X 240,0 X 532,1 mm	890,6 X 255,0 X 602,1 mm
Poids
Sans socle	7,4 kg	9,2 kg
Avec socle	10,2 kg	12,5 kg
Nom du modele	UE40D5700	UE46D5700
	UE40D5720	UE46D5720
Taille de l'écran	40 pôues (101 cm)	46 pôues (116 cm)
Son(Sortie)	10 W X 2
Dimensions (L x P x H)
Corps	955,8 X 29,9 X 574,0 mm	1091,8 X 29,9 X 650,4 mm
Avec socle	955,8 X 255,0 X 638,5 mm	1091,8 X 275,0 X 714,8 mm
Poids
Sans socle	11,1 kg	13,7 kg
Avec socle	14,4 kg	17,3 kg

La conception et les spécifications peuvent être modifiées sans préavis. Pour plus d'informations sur les caractéristiques d'alimentation et de consommation électrique, reportez-vous à l'étiquette fixée au produit.
