Die Funktionalitäten für Digital TV (DVB) stehen nur in Ländern/Regionen zur Verfügung, in denen digitale terrestrische DVB-T-Signale (MPEG2 und MPEG4 AVC) gesendet werden oder in denen Sie Zugang zu einem kompatiblen Kabelfernsehdienst mit DVB-C (MPEG2 und MPEG4 AAC) haben. Fragen Sie Ihren örtlichen Händler, wenn Sie Informationen über die Verfügbarkeit von DVB-T oder DVB-C in Ihrer Gegend benötigen. DVB-T ist der Standard des europäischen DVB-Konsortiums für die terrestrische Versorgung mit digitalem Fernsehen, und DVB-C ist der Standard des Konsortiums für die Versorgung mit digitalem Kabelfernsehen. Allerdings werden manche Unterscheidungsmerkmale wie EPG (elektrische Programmzeitschrift), VOD (Video on Demand) usw. in dieser Spezifikation nicht berücksichtigt. Deshalb können sie zum jetzigen Zeitpunkt noch nicht eingesetzt werden. Zwar hält dieses Fernsehgerät die aktuellen Standards der DVB-T- und DVB-C-Spezifikationen [Version August 2008] ein, aber es kann nicht garantiert werden, dass die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T und DBV-C-Signalen gewahrt bleibt. In Abhängigkeit von den Ländern/Regionen, in denen dieses Fernsehgerät eingesetzt wird, verlangen manche Kabelfernsehanbieter zusätzliche Gebühren für solch einen Dienst, und möglicherweise wird verlangt, dass Sie den Vertragsbedingungen des Unternehmens zustimmen. Manche Digitalfernsehfunktionen sind in einigen Ländern oder Regionen möglicherweise nicht verfügbar, und bei DVB-C kann das Gerät möglicherweise mit manchen Kabelfernsehanbietern nicht störungsfrei zusammenarbeiten. Für weitere Informationen setzen Sie sich bitte mit dem Samsung-Kundendienstzentrum in Verbindung. ✎✎ Die Empfangsqualität des Fernsehgeräts kann durch Unterschiede bei den Sendeverfahren in verschiedenen Ländern beeinträchtigt werden. Kontrollieren Sie die Leistung des Fernsehgeräts bei Ihrem örtlichen SAMSUNG-Händler oder wenden Sie sich an das Samsung-Callcenter um festzustellen, ob sich die Empfangsqualität durch Ändern der Fernseheinstellungen verbessern lässt. Warnung bei Standbildern Vermeiden Sie die Anzeige von Standbildern (wie z. B. JPEG-Bilddateien) oder Standbildelementen (wie z. B. Senderlogos, Panorama- oder 4:3-Bilder, Aktien- oder Laufschriften mit Nachrichten am unteren Bildschirmrand usw.) auf dem Bildschirm. Durch lang anhaltende Anzeige von Standbildern kann es zu Schattenbildern auf dem LED-Bildschirm kommen, wodurch die Bildqualität beeinträchtigt wird. Um die Gefahr dieses Effekts zu vermindern, befolgen Sie bitte die nachfolgenden Empfehlungen:

• Vermeiden Sie es, für lange Zeit denselben Fernsehsender anzuzeigen.
• Versuchen Sie, Abbildungen immer als Vollbild anzuzeigen. Verwenden Sie das Bildformatmenü des Fernsehgeräts, um die beste Anzeigemöglichkeit zu finden.
• Reduzieren Sie die Helligkeits- und Kontrastwerte soweit wie möglich, um immer noch die gewünschte Bildqualität zu erreichen. Zu hohe Werte können das Ausbrennen beschleunigen.
• Verwenden Sie regelmäßig alle Funktionen Ihres Fernsehgeräts, die dazu dienen, das Einbrennen von Bildern und das Ausbrennen des Bildschirms zu reduzieren. Weitere Informationen hierzu finden Sie im e-Manual. Absichern des Aufstellbereichs Halten Sie die erforderlichen Abstände zwischen dem Gerät und anderen Objekten (z.B. Wänden) ein, um ausreichende Lüftung sicherzustellen. Wenn Sie dies nicht tun, besteht die Gefahr, dass aufgrund eines Anstiegs der Temperatur im Innern des Geräts ein Brand ausbricht oder andere Probleme mit dem Gerät auftreten. ✎✎ Wenn Sie einen Standfuß oder eine Wandhalterung einsetzen, verwenden Sie ausschließlich Teile von Samsung Electronics.

• Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu Verletzungen kommen, weil das Gerät herunterfällt. ✎✎ Das Aussehen kann sich je nach Gerät unterscheiden.

• Gehen Sie beim Anschließen des Fernsehgeräts vorsichtig vor, da einige Teile warm werden können. Aufstellen des Geräts mit dem Standfuß Installation des Geräts mit der Wandhalterung 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Korrekte Entsorgung von Altgeräten (Elektroschrott) (In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Korrekte Entsorgung der Batterien dieses Produkts (In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Altbatterie-Rücknahmesystem) Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen. Deutsch - 2 [UD5700-XN]BN68-03506F-L04.indb 2 2011-04-11 오후 4:51:33 Zubehör ✎✎Vergewissern Sie sich, dass im Lieferumfang des Fernsehgeräts folgende Komponenten enthalten sind. Falls irgendwelche Teile fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung. ✎✎Farbe und Form der Teile können sich je nach Modell unterscheiden. ✎✎Kabel, die nicht zum Paketinhalt gehören, können gesondert erworben werden. ✎✎Achten Sie darauf, dass Sie beim Auspacken keine Zubehörteile übersehen, die durch Verpackungsmaterialien verdeckt werden. [[VORSICHT: STELLEN SIE DIE VERBINDUNG DAUERHAFT HER, DAMIT DAS NETZTEIL NICHT VOM

GERÄT GETRENNT WERDEN KANN

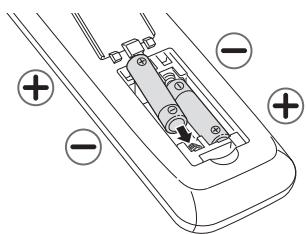

• • Fernbedienung und 2 Batterien (Typ AAA)

• • Bedienungsanleitung

• • Garantiekarte (nicht überall verfügbar) / Sicherheitshinweise Haltering (4 Stück) Standfuß mit Kabelhalter AV / Komponentenadapter Scart-Adapter CI-Kartenadapter

• • Verwaltungskosten werden abgerechnet, wenn: –– (a) auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts vor (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben) –– (b) Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben)

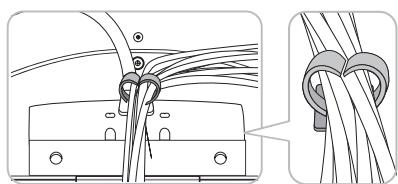

• • Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden. Montieren des Standfußes mit Kabelhalter Deutsch - 3 [UD5700-XN]BN68-03506F-L04.indb 3 2011-04-11 오후 4:51:34 Bedienfeld ✎✎Form und Farbe des Geräts können sich je nach Modell unterscheiden. Systemsteuerung Fernbedienungssensor Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät. Netzanzeige Beim Einschalten des Fernsehgeräts blinkt die Netzleuchte kurz und erlischt anschließend. Im Standby-Modus leuchtet die Anzeige permanent. SOURCEE Umschalten zwischen allen verfügbaren Signalquellen. Im Bildschirmmenü können Sie diese Taste wie die Eingabetaste ENTERE auf der Fernbedienung verwenden. MENU Hiermit zeigen Sie die Funktionen des Fernsehgeräts in einem Bildschirmmenü an.

Einstellen der Lautstärke. Im Bildschirmmenü können Sie die Y-Schaltflächen wie die Tasten ◄ und ► auf der Fernbedienung verwenden.

Wechseln des Senders. Im Bildschirmmenü können Sie die z-Schaltflächen wie die Tasten ▼ und ▲ auf der Fernbedienung verwenden. P (Ein/Aus) Ein- oder Ausschalten des Fernsehgeräts. Standby-Modus Der Standby-Modus ist nicht für längere Phasen der Abwesenheit gedacht (z. B. wenn Sie verreist sind). Eine kleine Menge Strom wird auch dann noch verbraucht, wenn das Gerät mit dem Netzschalter ausgeschaltet wurde. Es ist am besten, das Netzkabel aus der Steckdose zu ziehen. Deutsch - 4 [UD5700-XN]BN68-03506F-L04.indb 4 2011-04-11 오후 4:51:34 Fernbedienung ✎✎Dies ist eine spezielle Fernbedienung für Personen mit eingeschränktem Sehvermögen. Die Netztaste sowie die Tasten zum Einstellen des Senders und der Lautstärke sind in Braille beschriftet. POWER SOURCE Ein- und Ausschalten des Fernsehgeräts. Anzeigen und Auswählen der verfügbaren Videosignalquellen. HDMI HDMI-Modus direkt aufrufen Direkter Zugriff auf die Kanäle. Alternativ wählen Sie „Videotext ein“, „Doppel“, „Mix“ oder „Aus“ PRE-CH TTX/MIX Einstellen der Lautstärke. Wechseln des Kanals. CH LIST Das Bildschirmmenü wird geöffnet. Verbindung zu verschiedenen Anwendungsdiensten. Hiermit können Sie häufig verwendete Funktionen schnell auswählen. Zurück zum vorherigen Menü. Verwenden Sie diese Tasten bei der Arbeit in den Menüs Senderliste und SMART HUB usw.. Zurück zum vorherigen Kanal. Drücken Sie diese Taste, um den Ton vorübergehend auszuschalten. MUTE MENU HUB SMART GUIDE TOOLS INFO RETURN

AD/SUBT. Verwenden Sie diese Tasten in den Modi SMART HUB und Anynet+. Anzeigen der Senderlisten auf dem Bildschirm. Anzeigen des elektronischen Programmführers. Anzeigen von Informationen auf dem Bildschirm u/d/l/r : Bewegen Sie den Cursor über ein Element des Bildschirmmenüs. ENTERE: Auswählen des Menüs und Ändern der entsprechenden Elementwerte. Schließen des Menüs. P.MODE: Drücken Sie diese Taste zum Auswählen des Bildmodus. SRS: Sie können die Einstellungen für SRS Theatersound ändern. DUAL f-g: Auswahl von Toneffekten E-MANUAL: Anzeigen des e-Manuals. P.SIZE: Auwählen des Bildformats. AD/SUBT.: Aktivieren/Deaktivieren des Audiokommentars für Sehgeschädigte (in manchen Gegenden nicht verfügbar). / Anzeigen digitaler Untertitel. Einlegen von Batterien (Batteriegröße: AAA) Deutsch - 5 [UD5700-XN]BN68-03506F-L04.indb 5 2011-04-11 오후 4:51:34 ✎✎Beim Anschließen eines PCs an den HDMI IN Ändern der Eingangsquelle 1(DVI)-Anschluss über ein HDMI-Kabel, müssen Sie unter Name bearb. den PC-Modus des Fernsehgeräts aktivieren. Quelle Hiermit wählen Sie, ob das Fernsehgerät mit einem Fernsehsignal versorgt wird oder an externe Signaleingänge wie z. B. DVD- / Blu-Ray-Player / Kabelreceiver / Satellitenreceiver (Set-Top Box) angeschlossen ist. ✎✎Beim Anschließen eines PCs an den HDMI IN SOURCE 1(DVI)-Anschluss über ein HDMI/DVI-Kabel, müssen Sie unter Name bearb. den DVI PCModus des Fernsehgeräts aktivieren. ✎✎Beim Anschließen von AV-Geräten an den HDMI ✎✎TV / Ext. / PC / HDMI1/DVI /

HDMI2 / HDMI3 / HDMI4 / AV /

Component / USB / AllShareIm Fenster Quelle werden die angeschlossenen Signalquellen hervorgehoben. ✎✎Ext. und PC bleiben immer aktiviert. IN 1(DVI)-Anschluss über ein HDMI/DVI-Kabel, müssen Sie unter Name bearb. den Modus DVIGeräte des Fernsehgeräts aktivieren. Edit Favourites Wählen Sie im Fenster Quelle mit der Taste TOOLS die Option Edit Favouritesbearb. Sie können Favoriten als externe Eingangsquelle festlegen. Name bearb. Information Drücken Sie im Fenster Quelle die Taste TOOLS, um die gewünschten externen Eingangsquellen einzustellen. ■■ VCR / DVD / Kabelreceiver / Satellitenreceiver / PVR-Receiver / AV-Receiver / Spiele / Camcorder / PC / DVI PC / DVI-Geräte / TV / IPTV / Blu-ray / HD DVD / DMA: Vergeben Sie Namen für die an die Eingangsbuchsen angeschlossenen Geräte, um die Auswahl der Signalquelle zu vereinfachen. Sie können Detailinformationen zum ausgewählten externen Gerät anzeigen. Aktual. Wenn die externen Geräte nicht angezeigt werden, wählen Sie im Fenster Quelle mit der Taste TOOLS die Option Aktual.. Suchen nach angeschlossenen Geräten. ✎✎Die optimale Kabelverbindung ist bei diesem Gerät gewährleistet, wenn Sie Kabel mit den nachfolgend angegebenen Maßen verwenden.

• • Maximaler Durchmesser - 14 mm Anschließen an eine Antenne Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch die Grundeinstellungen vorgenommen. ✎✎Voreinstellung: Anschließen ans Stromnetz und an die Fernsehantenne. VHF/UHF-Antenne Satellit Kabel oder Deutsch - 6 [UD5700-XN]BN68-03506F-L04.indb 6 2011-04-11 오후 4:51:35 Plug & Play (Anfangseinstellung) Wenn das Fernsehgerät erstmals eingeschaltet wird, helfen eine Reihe aufeinanderfolgender Abfragen beim Durchführen der Grundeinstellungen. Drücken Sie die Taste POWERP. Plug & Play ist nur verfügbar, wenn die Quelle auf TV eingestellt ist. ✎✎Stellen Sie vor dem Einschalten des Fernsehgeräts sicher, dass das Antennenkabel angeschlossen ist (S. 6).

Auswählen der Sprache

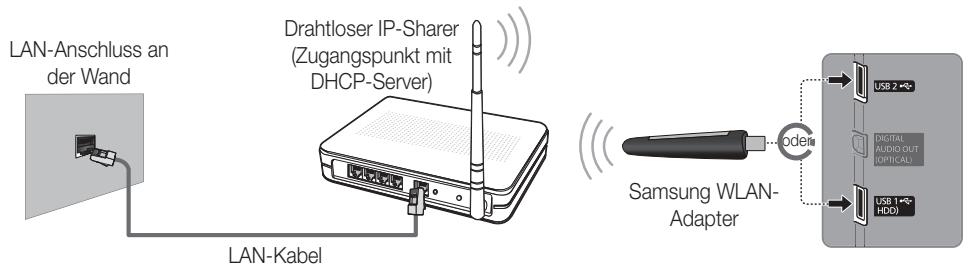

Konfigurieren des Netzwerks

Auswählen von Shop-Demo oder Privatgebrauch

Auswählen eines Landes POWER Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann die EingabetasteENTERE. Wählen Sie die gewünschte Sprache des Bildschirmmenüs (On Screen Display) aus. Einrichten der Netzwerkverbindung. Drücken Sie zum Starten die Taste ENTERE. Wenn Sie das Netzwerk später einrichten möchten, wählen Sie Überspr. Weitere Informationen finden Sie im Abschnitt „Drahtgebundene/drahtlose Netzwerkverbindung“ im e-Manual. Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann die EingabetasteENTERE. Wählen Sie den Modus Privatgebrauch aus. Der Modus Shop-Demo ist für den Betrieb in Einzelhandelsgeschäften bestimmt. Zurücksetzen der Geräteeinstellungen von Shop-Demo auf Privatgebrauch (Standard): Drücken Sie die Lautstärketaste am Fernsehgerät. Wenn das Menü „Lautstärke“ angezeigt wird, halten Sie die Taste MENU 5 Sekunden lang gedrückt. Shop-Demo ist ausschließlich für den Betrieb in Geschäften bestimmt. Wenn Sie diese Option dennoch auswählen, stehen einige Funktionen nicht zur Verfügung. Wählen Sie Privatgebrauch, wenn Sie zuhause fernsehen möchten. Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann die EingabetasteENTERE. Wählen Sie das gewünschte Land aus. Nachdem Sie das Land im Menü Land eingestellt haben, werden Sie bei manchen Modellen aufgefordert, die PIN-Nummer einzurichten.

✎✎Die Ziffernkombination „0-0-0-0“ dürfen Sie als PIN-Nummer nicht eingeben. ✎✎Diese Option kann je nach Land unterschiedlich sein.

Einstellen des Uhrmodus

Auswählen einer Antenne Auswählen eines Senders Stellen Sie den Uhrmodus automatisch oder manuell ein. Auto: Wählen Sie Ihre Zeitzone. Manuell: Hiermit können Sie das Datum und die Uhrzeit manuell einstellen. Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann die Eingabetaste ENTERE. Sendertyp zum Speichern auswählen. Diese Option kann je nach Land unterschiedlich sein. Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann die EingabetasteENTERE. Wählen Sie den Sendertyp für den Suchlauf aus. Wenn Sie den Antennentyp auf Kabel einstellen, können Sie den Sendern im nächsten Schritt einen Zahlenwert (Senderfrequenzen) zuweisen. Weitere Informationen finden Sie unter „Sender → Speichern von Sendern“ im e-Manual. Wenn zuerst Terrestrisch oder Kabel gewählt wird: Nachdem alle Sender (Terrestrisch oder Kabel) gespeichert wurden, wird der Schritt zum Speichern der Satelliten-Sender angezeigt.

✎✎Wenn zuerst Satellit gewählt wird: Nachdem alle Sender (Satellit) gespeichert wurden, wird der Schritt zum Speichern der anderen Sender (Terrestrisch oder Kabel) angezeigt. ✎✎Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt

abgeschl. drücken Sie die Taste ENTERE. Drücken Sie die Taste ENTERE. So setzen Sie diese Funktion zurück: Sie sollten das Plug & Play-Verfahren (MENU → System) zuhause erneut durchführen, selbst wenn Sie es bereits im Geschäft durchgeführt haben.Wählen Sie System - Plug & Play (Anfangseinstellung). Geben Sie Ihre vierstellige PIN ein. Die Standard-PIN lautet „0-0-0-0“ (außer Frankreich). Wenn Sie die PIN ändern möchten, verwenden Sie die Funktion PIN ändern. ✎✎Wenn Sie den PIN-Code vergessen haben, drücken Sie die Tasten auf der Fernbedienung im Standby- Modus in der angegebenen Reihenfolge, um die PIN auf „0-0-0-0“ (Frankreich: „1-1-1-1“) zurückzusetzen: POWER (Aus) → MUTE → 8 → 2 → 4 → POWER (Ein). Deutsch - 7 [UD5700-XN]BN68-03506F-L04.indb 7 2011-04-11 오후 4:51:35 Anschließen an ein AV-Gerät Geräte: DVD, Blu-ray-Player, HD-Kabelreceiver, HD-Satellitenreceiver, ¦¦ Verfügbare Videorekorder HDMI-Anschluss HDMI OUT HDMI/DVI-Anschluss DVI OUT AUDIO OUT R-AUDIO-L Mit Hilfe eines HDMI- oder HDMI/DVI-Kabels (bis zu 1080p) ✎✎HDMI IN 1(DVI), 2, 3, 4 / PC/DVI AUDIO IN xx Eine Verbindung über HDMI/DVI-Kabel kann nur über den Videoanschluss HDMI IN 1(DVI) erfolgen. A DVD, Blu-ray player, HD cable box, or HD STB satellite receiver may require a DVI-HDMI (DVI to HDMI) cable or DVI-HDMI (DVI to HDMI) adapter. Die PC/DVI AUDIO IN-Buchse wird für den Audioanschluss benötigt. xx Verwenden Sie auf jeden Fall ein HDMI-Kabel mit einer Dicke von maximal 14 mm. xx Das Bild wird möglicherweise nicht normal (wenn überhaupt) angezeigt oder es erfolgt keine Tonausgabe, wenn ein externes Gerät an den Fernseher angeschlossen wird, das eine ältere HDMIVersion verwendet. Wenn solch ein Problem auftritt, erfragen Sie die HDMI-Version beim Hersteller des externen Geräts und bitten Sie, wenn veraltet, um ein Upgrade. xx Achten Sie darauf, nur ein zertifiziertes HDMI-Kabel zu kaufen. Andernfalls kann es passieren, dass kein Bild angezeigt wird oder ein Verbindungsfehler auftritt. Deutsch - 8 [UD5700-XN]BN68-03506F-L04.indb 8 2011-04-11 오후 4:51:35

AUDIO OUT R-AUDIO-L AV-Anschluss

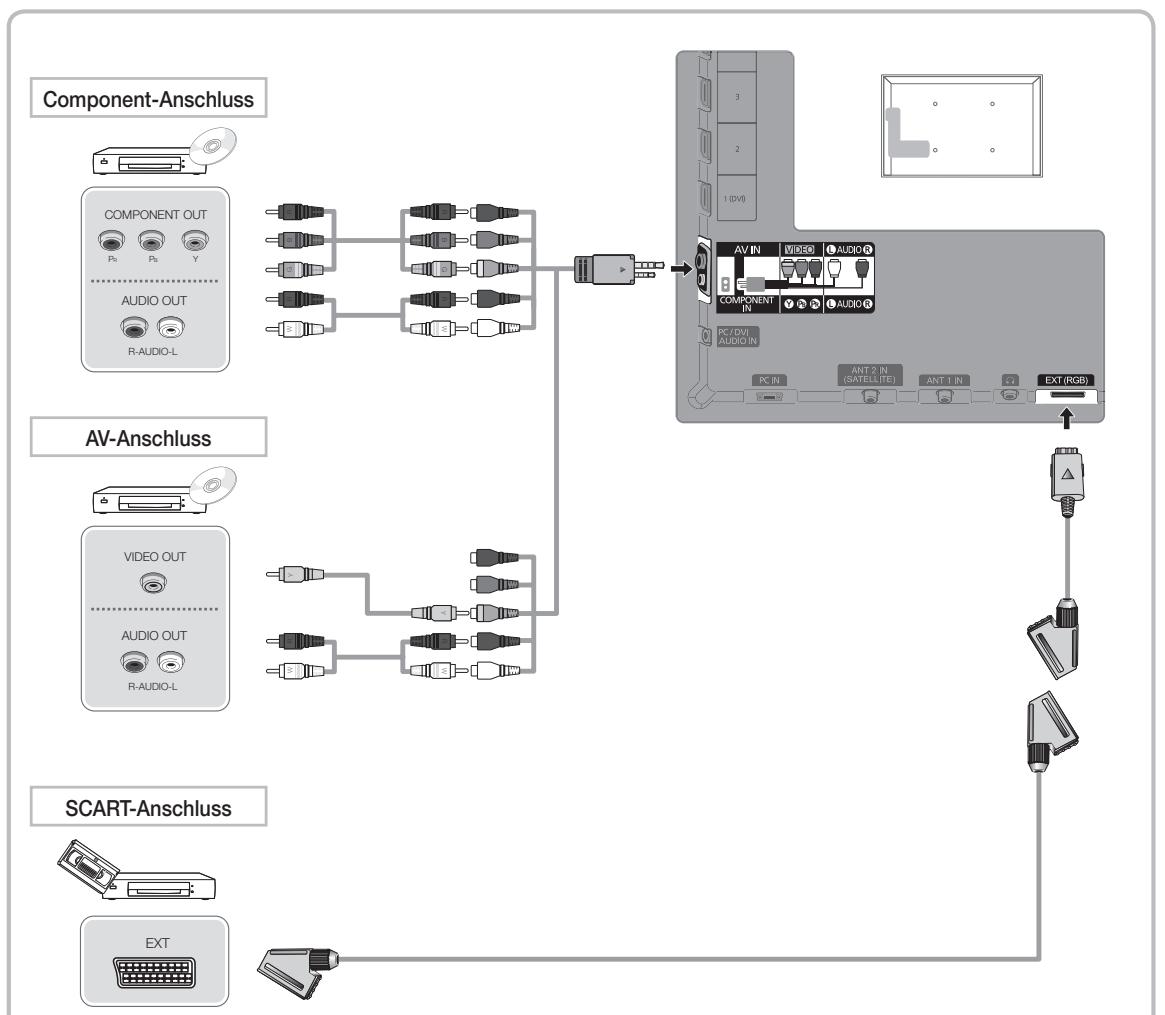

AUDIO OUT R-AUDIO-L SCART-Anschluss EXT Mit Hilfe eines Komponentenkabels (bis 1080p) oder eines Audio/Video-Kabels (nur 480i) und eines Scartkabels ✎✎Im Modus Ext. unterstützt DTV Out nur MPEG SD-Video und -Audio. ✎✎Bei Anschluss an AV IN stimmt die Farbe des Anschlusses AV IN [VIDEO] (grün) nicht mit der des Videokabels (gelb) überein. ✎✎Um die beste Bildqualität zu erhalten, wird eine Komponentenverbindung über den A/V-Anschluss empfohlen. Deutsch - 9 [UD5700-XN]BN68-03506F-L04.indb 9 2011-04-11 오후 4:51:37 Anschließen an ein Audiogerät und einen PC ¦¦ Verfügbare Geräte: Digital-Audiosystem, Verstärker, DVD-Heimkinosystem Anschluss für DVDHeimkinosystem OPTICAL Kopfhöreranschluss Mit Hilfe des optischen Anschlusses (digital) oder des Anschlusses für die Kopfhörer ✎✎DIGITAL AUDIO OUT (OPTICAL) xx Wenn ein Digital-Audiosystem mit dem DIGITAL AUDIO OUT (OPTICAL)-Anschluss verbunden ist, reduzieren Sie die Lautstärke von Fernsehgerät und System. xx 5.1-Kanalton ist möglich, wenn das Fernsehgerät an ein externes Gerät angeschlossen ist, das 5.1-Kanalton unterstützt. xx Wenn der Receiver (Heimkinosystem) angeschaltet ist, können Sie den Ton hören, der vom optischen Ausgang des Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal empfängt, überträgt das Fernsehgerät 5.1-Kanalton an den Receiver des Heimkinosystems. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispielsweise einen DVD-Player/Blu-Ray-Player/Kabel- /Satellitenreceiver (Set-Top-Box) handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver des Heimkinosystems nur Zweikanalton wiedergeben. Wenn Sie 5.1-Kanalton wünschen, müssen Sie den digitalen Ausdioausgang am DVD-/Blu-Ray-Player / Kabel- / Satellitenreceiver (Set-Top-Box) direkt an einen Verstärker oder ein Heimkinosystem anschließen. ✎✎Kopfhörer H: Sie können Ihre Kopfhörer an den Kopfhörer-Ausgang Ihres Fernsehgeräts anschließen. Wenn Kopfhörer angeschlossen sind, ist die Tonwiedergabe über die eingebauten Lautsprecher ausgeschaltet. xx Wenn Sie Kopfhörer an das Fernsehgerät anschließen, ist die Tonfunktion eingeschränkt. xx Die Lautstärke der Kopfhörer und des Fernsehgeräts werden getrennt geregelt. Deutsch - 10 [UD5700-XN]BN68-03506F-L04.indb 10 2011-04-11 오후 4:51:38 ¦¦ Mit Hilfe eines HDMI-, HDMI/DVI- oder D-Sub-Kabels ✎✎Der Anschluss über ein HDMI-Kabel wird je nach PC möglicherweise nicht unterstützt. PC-Anschluss HDMI OUT DVI OUT AUDIO OUT AUDIO OUT PC OUT Anzeigemodi (D-Sub- und HDMI/DVI-Eingang) Die optimale Auflösung beträgt 1920 x 1080 bei 60 Hz. Modus Auflösung Horizontalfrequenz (kHz) Vertikalfrequenz (Hz) Pixeltakt (MHz) Synchronisationspolarität (H/V) IBM 640 x 350 720 x 400 31,469 31,469 70,086 70,087 25,175 28,322

✎✎HINWEIS xx Bei Anschluss über ein HDMI/DVI-Kabel müssen Sie den HDMI IN 1(DVI)-Anschluss verwenden. xx Das Zeilensprungverfahren wird nicht unterstützt. xx Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird. xx Separate- und Composite-Modus werden unterstützt. SOG (Sync On Green) wird nicht unterstützt. Deutsch - 11 [UD5700-XN]BN68-03506F-L04.indb 11 2011-04-11 오후 4:51:38 Anschließen an den COMMON INTERFACE-Steckplatz Befestigen des CI-Kartenadapters Befestigen Sie den Adapter wie unten gezeigt. Gehen Sie folgendermaßen vor, um den CI-Kartenadapter anzuschließen. ✎✎Wir empfehlen, den Adapter anzuschließen, bevor Sie die Wandhalterung befestigen oder die „CI“- oder „CI+“Karte einstecken.

1. Setzen Sie die CI-Karte in die beiden Bohrungen am

Gerät 1 ein. Rückseite des Fernsehgeräts ✎✎Suchen Sie die beiden Bohrungen auf der Rückseite des Fernsehgeräts. Die Bohrungen befinden sich neben dem COMMON INTERFACE-Anschluss.

2. Schließen Sie den CI-Kartenadapter an den COMMON INTERFACE-Anschluss des Geräts an 2.

3. Stecken Sie die „CI“- oder „CI+“-Karte ein.

Wir empfehlen, die CI-Karte einzustecken, bevor Sie das Fernsehgerät an der Wand befestigen. Es könnte schwierig sein, sie erst nach der Montage einzustecken. Stecken Sie die Karte ein, nachdem Sie das CI-Modul am Fernsehgerät befestigt haben. Es ist schwierig, das Modul zu befestigen, wenn Sie die Karte bereits eingesteckt haben. Verwenden der „CI“- oder „CI+“-Karte Um Bezahlsender zu sehen, müssen Sie eine „CI“ oder „CI+“-Karte einsetzen.

• • Wenn Sie keine „CI“ oder „CI+“-Karte einsetzen, wird bei einigen Kanälen die Meldung „Gestörtes Signal“ angezeigt.
• • Die Verbindungsinformationen mit Telefonnummer, Kennung der „CI“ oder „CI+“-Karte, Hostkennung und anderen Angaben wird nach ungefähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich bitte an Ihren Dienstanbieter.
• • Wenn die Kanalinformationskonfiguration abgeschlossen ist, wird die Meldung „Udating Completed“ Aktualisierung abgeschlossen) angezeigt. Dies bedeutet, dass die Kanalliste aktualisiert ist. ✎✎HINWEIS xx Sie können die „CI“ oder „CI+“-Karte bei einem der örtlichen Kabelnetzbetreiber erwerben. xx Ziehen Sie die „CI“- oder „CI+“-Karte vorsichtig mit den Händen heraus. Sie könnte beim Herunterfallen ansonsten beschädigt werden. xx Die Richtung, in der Sie die „CI“ oder „CI+“-Karte einsetzen müssen, ist auf der Karte markiert. xx Die Position des COMMON INTERFACE-Steckplatzes ist modellabhängig. xx „CI“ oder „CI+“-Karten werden in einigen Ländern und Regionen nicht unterstützt. Fragen Sie diesbezüglich Ihren offiziellen Händler. xx Wenden Sie sich bei Problemen an den Dienstanbieter. xx Setzen Sie eine „CI“ oder „CI+“-Karte ein, die für die aktuellen Antenneneinstellungen geeignet ist. Andernfalls ist das Bild gestört oder es fällt aus. Deutsch - 12 [UD5700-XN]BN68-03506F-L04.indb 12 2011-04-11 오후 4:51:39 Netzwerkverbindung Sie können Ihr Fernsehgerät so einrichten, dass es über Ihr lokales Netzwerk (LAN) und eine Kabel- oder WLANVerbindung auf das Internet zugreifen kann. Netzwerkverbindung - Drahtlos Sie können können Ihr Fernsehgerät über einen standardmäßigen WLAN-Router oder ein Moden mit Ihrem LAN verbinden. Um die Verbindung drahtlos herzustellen, müssen Sie einen Samsung WLAN-Adapter (WIS09ABGN, WIS09ABGN2, WIS10ABGN - separat erhältlich) entweder in den USB 1 (HDD) oder den USB 2-Anschluss auf der Rückseite des Fernsehgeräts stecken. Siehe nachfolgende Abbildung. Drahtloser IP-Sharer (Zugangspunkt mit DHCP-Server) LAN-Anschluss an der Wand oder Samsung WLANAdapter LAN-Kabel Der Samsung WLAN-Adapter unterstützt die Kommunikationsprotokolle IEE 802,11a/b/g und n. Samsung empfiehlt, IEEE 802,11n zu verwenden. Wenn Sie Videos über die IEEE 802,11b/g-Verbindung anzeigen, wird das Videobild möglicherweise nicht ohne Unterbrechungen angezeigt. Die meisten Drahtlosnetzwerke verfügen über ein Sicherheitssystem, mit dem alle Geräte, die über einen Zugangspunkt oder einen drahtlosen Router (in der Regel ein drahtloser IP-Sharer) auf das Netzwerk zugreifen wollen, einen verschlüsselten Sicherheitscode (den so genannten Zugriffsschlüssel) übertragen müssen. Wenn Sie im 802,11n-Modus Pure High-throughput (Greenfield) wählen und als Verschlüsselungstyp ist für Ihren Funkrouter WEP, TKIP oder TKIP AES (WPS2Mixed) eingestellt, so unterstützt das Samsung-Fernsehgerät eine Verbindung gemäß der Spezifikation für die neue Wi-Fi-Zertifizierung nicht. Netzwerkverbindung – Kabel Je nach der Konfiguration Ihres Netzwerks können Sie Ihr Fernsehgerät auf zwei Arten über ein Kabel mit Ihrem Netzwerk verbinden. Diese sind im Folgenden abgebildet: Modemanschluss an der Wand Externes Modem (ADSL/VDSL/Kabelfernsehen) Modem-Kabel Rückseite des Fernsehgeräts LAN-Kabel LAN-Anschluss an der Wand Rückseite des Fernsehgeräts LAN-Kabel ✎✎Diese Option wird nicht unterstützt, wenn die Netzwerkgeschwindigkeit weniger als 10 Mbit/s beträgt. Deutsch - 13 [UD5700-XN]BN68-03506F-L04.indb 13 2011-04-11 오후 4:51:40 So zeigen Sie das e-Manual an Sie können die Einleitung und die Anweisungen zu den TV-Funktionen auch in elektronischer Form auf Ihrem Fernsehgerät lesen. E-MANUAL O MENUm → Unterstützung → e-Manual → ENTERE ✎ Drücken Sie die Taste E-MANUAL auf der Fernbedienung, um zum e-Manual zurückzukehren. ✎ Wenn das Menü deaktiviert ist, können Sie die Funktion Jetzt test. nicht verwenden. Bildschirmanzeige Fernsehbildschirm: Anzeigen des Bilds der aktuellen Eingangsquelle. Ändern Sie die Kategorie. Drücken Sie die Taste l oder r, um die gewünschte Kategorie auszuwählen. Grundfunktionen Ändern des voreingestellten Bildmodus Anpassen der Bildeinstellungen Anzeigen der Untermenüliste Drücken Sie die Taste ENTERE, um das gewünschte Untermenü auszuwählen. Ändern des Bildformats Ändern der Bildoptionen Einstellen des Fernsehgeräts mithilfe Ihres PCs Hilfe: Anzeigen der e-Manual-Anl. oder der Produktdemo. Drücken Sie die Taste ENTERE. Hilfe Index Index: Anzeigen des Index-Fensters. X: Schließen des e-Manuals. Verwenden der Hilfe Sie können die Produktdemo anzeigen, indem Sie auf Hilfe drücken. ‰ So zeigen Sie das e-Manual an Sie können die Einleitung und die Anweisungen zu den TV-Funktionen auch in elektronischer Form auf Ihrem Fernsehgerät lesen. Synchronisieren Sie mehrere Geräte mit AllShare Grundfunktionen AllShare™ synchronisiert Ihre digitalen Geräte, sodass Sie Musik, Filme und Fotos von Ihrem PC, Ihrer Kamera oder Ihren mobilen Geräten auf Ihrem großen Fernsehbildschirm anzeigen können. Sie können außerdem eine Verbindung zu mehreren PCs herstellen. Ändern des voreingestellten Bildmodus Anpassen der Bildeinstellungen O MENUm → Unterstützung → e-Manual → ENTERE Ändern des Bildformats Ändern der Bildoptionen Einstellen des Fernsehgeräts mithilfe Ihres PCs Hilfe Index Zurück Zurück <e-Manual-Anleitung> <Produktdemo> Die e-Manual-Anleitung wird wie oben abgebildet angezeigt. Die Produktdemo wird wie oben abgebildet angezeigt. So wechseln Sie zwischen dem e-Manual und den entsprechenden Menüs. Grundfunktionen > Ändern des voreingestellten Bildmodus (5/10) Bild ‰ Ändern des voreingestellten Bildmodus

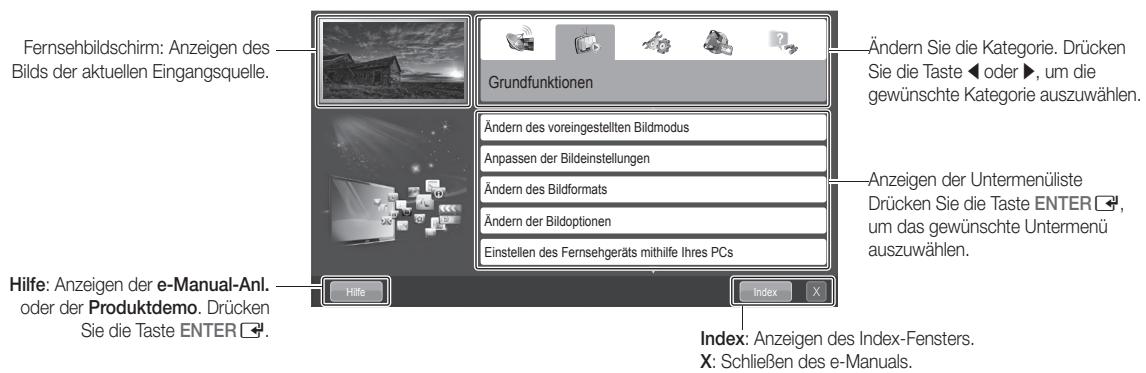

Bildmodus t Wählen Sie Ihren bevorzugten Bildtyp aus. N Wenn als Signalquelle PC eingestellt ist, können Sie im Bildmodus nur zwischen Standard und Unterhalt. wählen. Jetzt test.

• Dynamisch: Für helle Zimmer geeignet.
• Standard: Für normale Umgebungen geeignet.
• Natürlich für LED-Fernsehgeräte / Entspannen Augenbelastung geeignet. für Plasmafernsehgeräte : Für geringe

• Film: Zum Anzeigen von Filmen in einem abgedunkelten Zimmer geeignet.

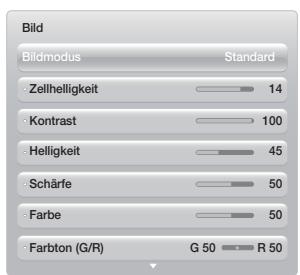

• Unterhalt.: Zum Anzeigen von Filmen und Spielen geeignet. E-MANUAL Bildmodus Standard Zellhelligkeit

Farbe Hilfe Jetzt test. Start Zoom Index Farbton (G/R)

G 50 R 50 ✎ Diese Funktion ist in manchen Menüs nicht verfügbar. Deutsch - 14 [UD5700-XN]BN68-03506F-L04.indb 14 2011-04-11 오후 4:51:47 Methode 1

1. Wählen Sie Jetzt test., wenn Sie die

entsprechenden Menüs öffnen möchten. Methode 2

1. Wählen Sie mit der Taste ENTERE das

Inhaltsfenster aus. Die Meldung „Sicher?“ wird angezeigt. Wählen Sie Ja aus, und drücken Sie die Taste ENTERE. Das Bildschirmmenü wird angezeigt.

2. Drücken Sie die Taste E-MANUAL, um zum

Fenster des e-Manuals zurückzukehren.

2. Drücken Sie die Taste E-MANUAL, um zum

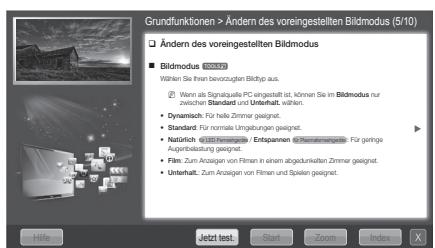

Fenster des e-Manuals zurückzukehren. Anzeigen der Inhalte Grundfunktionen > Ändern des voreingestellten Bildmodus (5/10) ‰‰ Ändern des voreingestellten Bildmodus Inhaltsfenster: Wenn Sie ein Untermenü auswählen, können Sie die entsprechenden Inhalte anzeigen. Mit der Taste l oder r wechseln Sie zur vorherigen oder zur nächsten Seite. OO MENUm → Bild → Bildmodus → ENTERE ■■ Bildmodus t Wählen Sie Ihren bevorzugten Bildtyp aus. NN Wenn als Signalquelle PC eingestellt ist, können Sie im Bildmodus nur zwischen Standard und Unterhalt. wählen.

• Dynamisch: Für helle Zimmer geeignet.
• Standard: Für normale Umgebungen geeignet.
• Natürlich für LED-Fernsehgeräte / Entspannen für Plasmafernsehgeräte : Für geringe Augenbelastung geeignet.
• Film: Zum Anzeigen von Filmen in einem abgedunkelten Zimmer geeignet.
• Unterhalt.: Zum Anzeigen von Filmen und Spielen geeignet. Hilfe Jetzt test. Start Zoom Index Jetzt test.: Anzeigen der entsprechenden Menüs. Start: Wechseln zum Startfenster des e-Manuals. Zoom: Vergrößern des Fensters. Index: Anzeigen des Index-Fensters. Verwenden des Zoommodus Wenn Sie das e-Manual anzeigen, können Sie mit der Option Zoom das Fenster vergrößern. Mit der Taste u oder d können Sie durch das vergrößerte Fenster blättern. ‰‰ Ändern des voreingestellten Bildmodus OO MENUm → Bild → Bildmodus → ENTERE ■■ Bildmodus t ✎✎Um zum vorherigen Menü zurückzukehren, drücken Sie die Taste RETURN. Wählen Sie Ihren bevorzugten Bildtyp aus. NN Wenn als Signalquelle PC eingestellt ist, können Sie im Bildmodus nur zwischen Standard und Unterhalt. wählen.
• Dynamisch: Für helle Zimmer geeignet.
• Standard: Für normale Umgebungen geeignet.
• Natürlich für LED-Fernsehgeräte / Entspannen für Plasmafernsehgeräte : Für geringe Augenbelastung geeignet.
• Film: Zum Anzeigen von Filmen in einem abgedunkelten Zimmer geeignet.
• Unterhalt.: Zum Anzeigen von Filmen und Spielen geeignet. Zurück So suchen Sie mithilfe der Indexseite nach einen Stichwort ✎✎Diese Funktion wird, je nach Sprache, möglicherweise nicht unterstützt.

1. Wenn Sie nach einem Stichwort suchen möchten, wählen Sie mit der Taste u / d / l / r Index.

2. Wählen Sie mit der Taste l oder r den Anfangsbuchstaben des gewünschten Stichworts aus, und drücken

Sie dann die Taste ENTERE.

3. Wählen Sie mit der Taste u oder d das gewünschte Stichwort aus, und drücken Sie dann die Taste

4. Sie können das Fenster der entsprechenden Anweisung im e-Manual anzeigen.

✎✎Drücken Sie die Taste Schließen, um das Index-Fenster zu schließen. Deutsch - 15 [UD5700-XN]BN68-03506F-L04.indb 15 2011-04-11 오후 4:51:48 Anbringen der Wandhalterung Anbringen der Wandhalterung Mit der (separat erhältlichen) Wandhalterung können Sie das Fernsehgerät an einer Wand befestigen. Detaillierte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandhalterung von einem Techniker helfen. Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird. Vorbereiten für den Einbau der Wandhalterung Fall A. Anbringen der SAMSUNG-Wandhalterung Fall B. Anbringen der Wandhalterung eines anderen Unternehmens

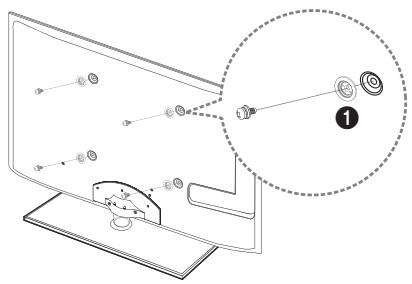

Beim Einbau einer Wandhalterung, verwenden Sie den Haltering 1. Deutsch - 16 [UD5700-XN]BN68-03506F-L04.indb 16 2011-04-11 오후 4:51:48 Spezifikation (VESA) der Wandhalterung ✎✎Die Wandhalterung wird nicht mitgeliefert, ist aber gesondert erhältlich. Montieren Sie die Wandhalterung an einer soliden Wand, die senkrecht zum Boden steht. Bei Installation auf anderen Trägermaterialien wenden Sie sich bitte an Ihren Fachhändler. Bei Montage an einer Decke oder schrägen Wand kann das Fernsehgerät herunterfallen und zu Verletzungen führen. ✎✎HINWEIS xx Die Standardabmessungen der Wandhalterung finden Sie in der nachfolgenden Tabelle. xx Beim Kauf unserer Wandhalterung erhalten Sie ein detailliertes Installationshandbuch sowie alle für die Montage erforderlichen Teile. xx Verwenden Sie keine Schrauben, die nicht der VESA-Standardspezifikation für Schrauben entsprechen. xx Verwenden Sie keine Schrauben, die länger sind als in der VESA-Standardspezifikation für Schrauben angegeben. Zu lange Schrauben können Schäden an den inneren Bauteilen des Fernsehgeräts verursachen. xx Bei Wandhalterungen, die nicht der VESA-Standardspezifikation für Schrauben entsprechen, hängt die Länge der Schrauben von der Spezifikation der Wandhalterung ab. xx Ziehen Sie die Schrauben nicht zu fest an, weil Sie auf diese Weise das Gerät beschädigen könnten oder weil das Gerät dadurch herunterfallen und damit Verletzungen verursachen könnte. Samsung haftet nicht bei derartigen Unfällen. xx Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht dem VESA-Standard entspricht oder nicht spezifiziert ist, oder wenn der Verbraucher die Installationsanleitung für das Produkt nicht befolgt. xx Montieren Sie das Fernsehgerät nicht in einem Winkel von mehr als 15 Grad. Produktfamilie Zoll 19~22 23~27 LED-Fernseher VESA-Spezifikation Standardschraube (A * B) 75 X 75 200 X 100 32~40 200 X 200 46~55 400 X 400 60~65 600 X 400 Menge

Installieren Sie die Wandhalterung nicht bei eingeschaltetem Fernsehgerät. Sie könnten dabei einen Stromschlag erhalten und sich verletzen. Deutsch - 17 [UD5700-XN]BN68-03506F-L04.indb 17 2011-04-11 오후 4:51:49 Fehlerbehebung Bei Fragen zum Fernsehgerät schauen Sie zuerst in dieser Liste nach. Wenn keiner dieser Tipps zur Fehlerbehebung weiterhilft, wechseln Sie zur Website „www.samsung.com“ und klicken Sie dort auf „Unterstützung“ oder wenden Sie sich an das in der Liste auf der letzten Seite angegebene Callcenter. Probleme Lösungen und Erklärungen Der Fernseher kann nicht eingeschaltet werden.

Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist. Vergewissern Sie sich, dass die Netzsteckdose Strom liefert. Drücken Sie die Taste POWER am Fernsehgerät, um zu prüfen, ob die Fernbedienung richtig funktioniert. Wenn das Fernsehgerät angeht, lesen Sie den Abschnitt „Die Fernbedienung funktioniert nicht“ weiter unten.

Überprüfen Sie die Kabelverbindungen. Unterbrechen Sie kurzzeitig alle Kabelverbindungen zwischen dem Fernsehgerät und den externen Geräten. Stellen Sie den Videoausgang Ihres externen Geräts (Kabel-/Satellitenreceiver, DVD-/Blu-ray-Player usw.) so ein, dass er zur Verbindung mit dem Fernsehgerät passt. Zum Beispiel: Wenn der HDMIAusgang des externen Geräts verwendet wird, schließen Sie es an den HDMI-Eingangs Ihres Fernsehers an. Stellen Sie sicher, dass die angeschlossenen Geräte eingeschaltet sind. Vergewissern Sie sich, dass die richtige Signalquelle für den Fernseher eingestellt ist. Drücken Sie dazu die Taste SOURCE auf der Fernbedienung. Schießen Sie das Netzkabel an, um das angeschlossene Gerät neu zu starten. Die Fernbedienung funktioniert nicht.

Ersetzen Sie die Batterien der Fernbedienung, und achten Sie dabei auf die richtige Polung (+/-). Reinigen Sie das Sendefeld der Fernbedienung. Zeigen Sie mit der Fernbedienung aus 1,5 bis 2 m Entfernung direkt auf das Fernsehgerät. Die Fernbedienung des Kabel-/ Satellitenreceivers schaltet das Fernsehgerät nicht ein/aus oder regelt auch nicht die Lautstärke.

Programmieren Sie die Fernbedienung des Kabel-/Satellitenreceivers so, dass sie das Fernsehgerät anspricht. Den Code für SAMSUNG TV finden Sie in der Bedienungsanleitung für Ihren Kabel-/ Satellitenreceiver.

✎✎Der TFT-LED-Bildschirm enthält Unterpixel. Hierfür ist eine ausgefeilte Fertigungstechnologie erforderlich ist. Allerdings können ein paar zu helle oder zu dunkle Pixel auf der Bildfläche zu sehen sein. Diese Pixelfehler haben keinen Einfluss auf die Geräteleistung. ✎✎Sie können den optimalen Zustand Ihres Fernsehgeräts erhalten, indem Sie die aktuelle Firmware per USB von der Website (samsung.com → Unterstützung → Downloads) herunterladen. Lizenz Liste der Funktionen Hervorragende digitale Schnittstelle und Netzwerkverbindung: Mit dem eingebauten digitalen HDTV-Tuner können Sie unverschlüsselte HDTV-Sendungen ohne zusätzlichen Kabel-/Satellitenreceiver empfangen. SMART HUB Der Gateway zu allen integrierte Inhalten

• • Smart Hub hilft Ihnen bei der Auswahl Ihres vielfältigen Unterhaltungsprogramms
• • So können Sie Ihre Unterhaltung schnell und einfach über eine benutzerfreundliche Benutzeroberfläche steuern
• • Greifen Sie auf zahlreiche Anwendungen zu, die täglich neu hinzugefügt werden
• • Richten Sie Ihre Fernsehgerät nach Ihren Wünschen ein, und gruppieren bzw. sortieren Sie Anwendungen gemäß Ihren Vorlieben AllShare™ AllShare™ verbindet Ihr Fernsehgerät und Ihre Samsung-Mobiltelefone bzw. -Geräte über ein Netzwerk miteinander. Anynet+ (HDMI-CEC) Dabei handelt es sich um eine Funktion, mit der Sie alle angeschlossenen Samsung-Geräte, die Anynet+ unterstützen, mit der Fernbedienung für Ihr Samsung-Fernsehgerät steuern können. Deutsch - 18 [UD5700-XN]BN68-03506F-L04.indb 18 2011-04-11 오후 4:51:49 Befestigen des Fernsehgeräts an der Wand Achtung: Das Fernsehgerät kann hinfallen, wenn Sie daran ziehen, es schieben oder darauf klettern. Stellen Sie insbesondere sicher, dass sich keine Kinder an das Gerät hängen oder es aus dem Gleichgewicht bringen. Anderenfalls könnte das Gerät umkippen und zu schweren Verletzungen oder dem Tod führen. Beachten Sie alle Anweisungen der beigefügten Sicherheitshinweise. Noch mehr Stabilität und Sicherheit erreichen Sie, wenn Sie den Kippschutz installieren. Gehen Sie dazu folgendermaßen vor. So verhindern Sie, dass das Fernsehgerät umkippt

1. Stecken Sie die Schrauben durch die Halterungen und befestigen Sie sie fest an

der Wand. Vergewissern Sie sich, dass die Schrauben gut halten. ✎✎Je nach Ausführung der Wand benötigen Sie zum Befestigen weiteres Material, wie z. B. Dübel. ✎✎Da die benötigten Halterungen, Schrauben und das Band nicht zum Lieferumfang gehören, müssen Sie diese Teile gesondert erwerben.

2. Entfernen Sie die Schrauben in der Mitte auf der Rückseite des Fernsehgeräts.

Setzen Sie diese Schrauben in die Halterungen ein, und befestigen Sie die Schrauben dann wieder am Fernsehgerät. ✎✎Die Schrauben werden möglicherweise nicht zusammen mit dem Gerät geliefert. Kaufen Sie in diesem Fall Schrauben entsprechend den folgenden Angaben. ✎✎Daten der Schrauben Wand xx Bei einem 19 – 27-Zoll-Gerät: M4 xx Bei einem 32 – 65-Zoll-Gerät: M8

3. Verbinden Sie die Halterungen an der Wand und die Halterung am Fernsehgerät mit einem festen Kabel miteinander, und

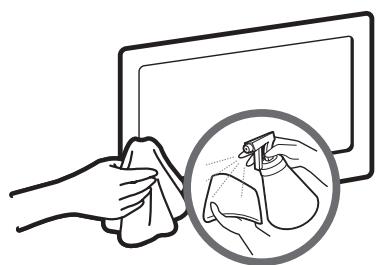

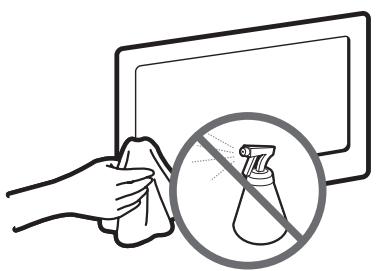

ziehen Sie es dann fest. ✎✎HINWEIS xx Stellen Sie das Fernsehgerät in der Nähe der Wand auf, damit es nicht nach hinten kippen kann. xx Es ist noch sicherer, wenn die Halterungen an der Wand niedriger als die Halterungen am Fernsehgerät sind. xx Lösen Sie das Band, ehe Sie den Fernseher bewegen. 4. Kontrollieren Sie, ob alle Anschlüsse weiterhin fest verbunden sind. Prüfen Sie regelmäßig die Verbindungen auf Zeichen von Ermüdung oder Versagen. Bei Zweifeln hinsichtlich der Sicherheit Ihrer Halterungen wenden Sie sich an einen professionellen Installationsbetrieb. Lagerung und Wartung ✎✎Wenn Sie Aufkleber auf dem Bildschirm des Fernsehgeräts anbringen, bleiben nach dem Entfernen Kleberückstände zurück. Entfernen Sie diese, bevor Sie fernsehen. Sprühen Sie kein Wasser oder Reinigungsmittel direkt auf das Gerät. Jede Flüssigkeit, die in das Gerät eindringt, kann zu einer Funktionsstörung, einem Brand oder einem Stromschlag führen. Reinigen Sie das Gerät mit einem weichen Tuch, das Sie vorher mit einer kleinen Menge Wasser anfeuchten. Deutsch - 19 [UD5700-XN]BN68-03506F-L04.indb 19 2011-04-11 오후 4:51:49 Technische Daten Anzeigeauflösung 1920 x 1080 Umgebungsbedingungen Betriebstemperatur Luftfeuchtigkeit (bei Betrieb) TLagerungstemperatur Luftfeuchtigkeit (Lagerung) 10° C bis 40° C (50°F bis 104°F) 10% bis 80%, nicht kondensierend -20° C bis 45° C (-4°F bis 113°F) 5 % bis 95 %, nicht kondensierend TV-System Fernsehnorm/Videosystem: Analog: B/G, D/K, L, I (je nach eingestelltem Land) Digital: DVB-T/DVB-C/DVB-S2 Analog: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0 Audiosystem HDMI IN BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC Video: 1080 24p, 1080p, 1080i, 720p, 576p, 480p Audio: 2-Kanal-Linear-PCM 32/44.1/48 kHz, 16/20/24 Bit. Drehbarer Fuß (Links / rechts) Modellname Bildschirmgröße -20˚ ~ 20˚ UE32D5700 UE32D5720 UE37D5700 UE37D5720 32 Zoll (80 cm) 37 Zoll (94 cm) Ton (Ausgang) Abmessungen (BxTxH) Gehäuse Mit Fuß Gewicht Ohne Fuß Mit Fuß Modellname Bildschirmgröße 10 W X 2 768,0 X 29,9 X 468,2 mm 768,0 X 240,0 X 532,1 mm 890,6 X 29,9 X 537,4 mm 890,6 X 255,0 X 602,1 mm 7,4 kg 10,2 kg 9,2 kg 12,5 kg UE40D5700 UE40D5720 UE46D5700 UE46D5720 40 Zoll (101 cm) 46 Zoll (116 cm) Ton (Ausgang) Abmessungen (BxTxH) Gehäuse Mit Fuß Gewicht Ohne Fuß Mit Fuß 10 W X 2 955,8 X 29,9 X 574,0 mm 955,8 X 255,0 X 638,5 mm 1091,8 X 29,9 X 650,4 mm 1091,8 X 275,0 X 714,8 mm 11,1 kg 14,4 kg 13,7 kg 17,3 kg ✎✎Änderungen der technischen Daten und des Geräte-Designs vorbehalten. ✎✎Die technischen Daten zur benötigten Netzspannung und zum Energieverbrauch finden Sie auf dem Etikett am Produkt. Deutsch - 20 [UD5700-XN]BN68-03506F-L04.indb 20 2011-04-11 오후 4:51:50 This page is intentionally left blank. [UD5700-XN]BN68-03506F-L04.indb 21 2011-04-11 오후 4:51:50 Voor meer informatie over het gebruik van de E-handleiding (pag. 14) De figuren en illustraties in deze gebruikershandleiding dienen alleen ter referentie en kunnen afwijken van het werkelijke uiterlijk van het product. Het ontwerp en de specificaties van het product kunnen zonder kennisgeving worden gewijzigd. Opmerking over digitale tv
