MODE D'EMPLOI UE37D5700RS SAMSUNG

✎✎Design and specifications are subject to change without prior notice. ✎✎For information about power supply, and more about power consumption, refer to the label attached to the product. English - 20 [UD5700-XN]BN68-03506F-L04.indb 20 2011-04-11 오후 4:51:17 This page is intentionally left blank. [UD5700-XN]BN68-03506F-L04.indb 21 2011-04-11 오후 4:51:17 Pour plus d’informations sur l’utilisation du manuel électronique (p. 14) Les figures et illustrations contenues dans ce mode d’emploi sont fournies pour référence uniquement. Elles peuvent différer de l’aspect réel du produit. La conception et les spécifications du produit sont susceptibles d’être modifiées sans préavis. Avis concernant le téléviseur numérique

Les fonctions relatives au téléviseur numérique (DVB) ne sont disponibles que dans les pays ou régions où des signaux terrestres numériques de type DVB-T (MPEG2 et MPEG4 AVC) sont diffusés ou dans lesquels vous avez accès à un service de télévision par câble compatible DVB-C (MPEG2 et MPEG4 AAC). Consultez votre distributeur local pour connaître les possibilités en matière de réception des signaux DVB-T ou DVB-C. DVB-T est la norme du consortium européen pour la diffusion de signaux terrestres de télévision numérique. La norme DVB-C est quant à elle prévue pour la diffusion des signaux de télévision numérique par câble. Certaines fonctions particulières, telles que le guide électronique des programmes (Electric Program Guide - EPG) ou encore la vidéo à la demande (Video On Demand - VOD), ne sont toutefois pas incluses dans cette spécification. Dès lors, elles ne seront pas traitées pour l’instant. Bien que ce téléviseur soit conforme aux dernières normes DVB-T et DVB-C (août 2008), il n’est pas garanti qu’il soit compatible avec les futures diffusions de signaux numériques terrestres DVB-T et par câble DVB-C. En fonction du pays ou de la région où vous vous trouvez, certains opérateurs de télévision par câble peuvent facturer des frais supplémentaires pour un tel service. Vous devrez aussi peut-être accepter les termes et conditions de ces sociétés. Il se peut que certaines fonctions de TV numérique ne soient pas disponibles dans certains pays ou certaines régions et que la réception des signaux DVB-C ne soit pas correcte avec tous les opérateurs. Pour plus d’informations, contactez le service client local de Samsung. ✎✎ Les différentes méthodes de diffusion adoptées en fonction des pays peuvent affecter la qualité de réception du téléviseur. Vérifiez le fonctionnement du téléviseur chez votre revendeur agréé SAMSUNG ou contactez le centre d’appel de Samsung pour savoir s’il est possible d’en améliorer les performances en reconfigurant les réglages. Avertissement d’image fixe Evitez d’afficher sur l’écran des images fixes (telles que des photos au format JPEG) ou des éléments d’images fixes (tels que des logos de programmes TV, un format d’image 4:3 ou panoramique, des bandeaux d’actualités ou d’informations boursières au bas de l’écran, etc.). L’affichage permanent d’images fixes risque, en effet, d’entraîner l’apparition d’images fantôme à l’écran, ce qui peut se traduire par une dégradation de la qualité d’image. Pour atténuer les risques, suivez scrupuleusement les recommandations suivantes :

• Evitez d’afficher longuement la même chaîne de télévision.
• Essayez toujours d’afficher l’image en plein écran ; pour obtenir une correspondance optimale, utilisez le menu de format d’image du téléviseur.
• Réduisez les valeurs de luminosité et de contraste sur le minimum requis pour obtenir la qualité d’image souhaitée. L’utilisation de valeurs trop élevées risque d’accélérer le processus de brûlure.
• Utilisez fréquemment toutes les fonctions du téléviseur conçues pour réduire le phénomène de rémanence et la brûlure d’écran. Pour plus d’informations à ce sujet, consultez la section appropriée du mode d’emploi. Sécurisation de l’espace d’installation Maintenez les distances requises entre le produit et les autres objets (par exemple, les murs) afin de garantir une ventilation adaptée. Le non-respect de ces distances peut provoquer un incendie ou un problème au produit en raison d’une augmentation de la température interne de celui-ci. ✎✎ Lors de l’utilisation d’un pied ou d’un support mural, utilisez uniquement les pièces fournies par Samsung Electronics.

• L’utilisation de pièces fournies par un autre fabricant peut occasionner un problème au niveau du produit ou la chute de celui-ci, ce qui pourrait vous blesser. ✎✎ L’aspect peut varier en fonction du produit.

• Soyez prudent lorsque vous touchez le téléviseur, car certaines parties peuvent être brûlantes. Installation avec un pied. Installation avec un support de montage mural. 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable dans les pays de l’Union Européenne et dans d’autres pays européens pratiquant le tri sélectif) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux. Elimination des batteries de ce produit (Applicable aux pays de l’Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.) Le symbole sur la batterie, le manuel ou l’emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L’indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l’environnement. Afin de protéger les ressources naturelles et d’encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries. Français - 2 [UD5700-XN]BN68-03506F-L04.indb 2 2011-04-11 오후 4:51:18 Accessoires ✎✎Vérifiez que les éléments suivants sont inclus avec votre téléviseur. S’il manque des éléments, contactez votre revendeur. ✎✎Les couleurs et les formes des éléments peuvent varier en fonction des modèles. ✎✎Les câbles qui ne se trouvent pas dans le contenu de l’emballage peuvent être achetés séparément. ✎✎Vérifiez qu’aucun accessoires n’est caché dans l’emballage lorsque vous ouvrez la boîte. [[ATTENTION : INSEREZ FERMEMENT DE MANIERE A CE QU’IL NE SE DETACHE PAS

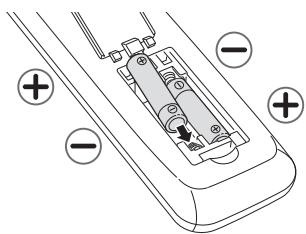

• • Télécommande et piles (AAA x 2)

• • Câble d’alimentation

• • Manuel d’utilisation

• • Tissu de nettoyage

• • Carte de garantie (non disponible dans certains pays) / Manuel de sécurité Anneau de support (4ea) Support du serre-câble AV / Adaptateur composant Adaptateur Scart Adaptateur de carte CI

• • Des frais d’administration peuvent vous être facturés si : –– (a) un technicien intervient à votre demande et que le produit ne comporte aucun défaut (c.-à-d. si vous n’avez pas pris la peine de lire le présent manuel d’utilisation) –– (b) vous amenez le produit dans un centre de réparation alors qu’il ne comporte aucun défaut (c.-à-d. si vous n’avez pas pris la peine de lire le présent manuel d’utilisation).
• • Le montant de ces frais d’administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile. Installation du support du serre-câble Français - 3 [UD5700-XN]BN68-03506F-L04.indb 3 2011-04-11 오후 4:51:18 Présentation du panneau de configuration ✎✎La couleur et la forme du produit peuvent varier en fonction du modèle. Panneau de configuration Capteur de la télécommande Dirigez la télécommande vers ce point du téléviseur. Témoin d’alimentation Clignote, puis s’arrête lorsque le téléviseur est allumé. S’allume en mode Veille. SOURCEE Bascule entre toutes les sources d’entrée disponibles. Dans le menu du téléviseur, ce bouton a la même fonction que le bouton ENTERE de la télécommande. MENU Affiche un menu à l’écran OSD (on screen display) reprenant les fonctions de votre téléviseur.

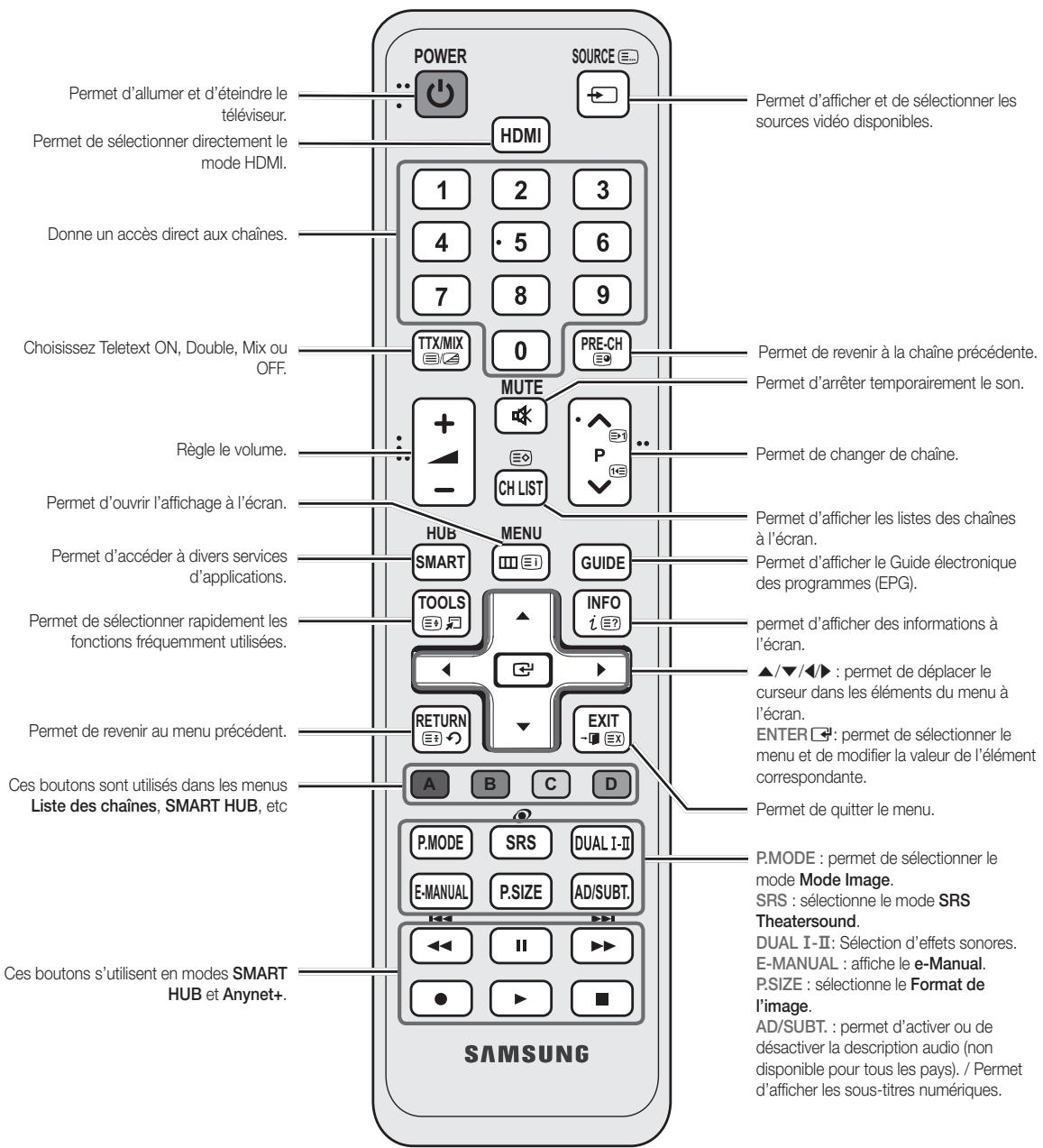

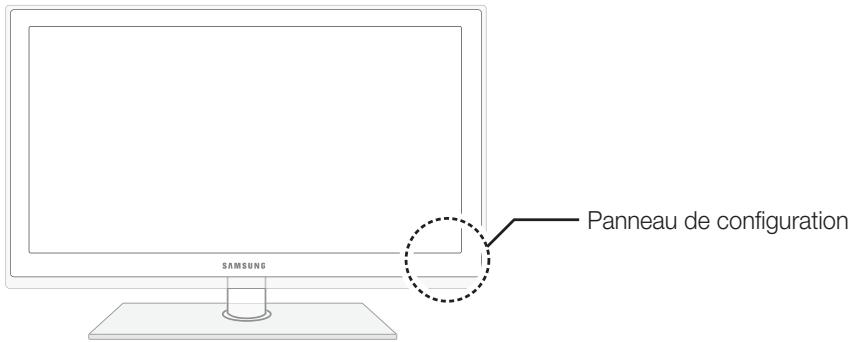

Règle le volume. Dans le menu à l’écran (OSD), utilisez les boutons Y de la même façon que les boutons ◄ et ► de la télécommande.

Permet de modifier les chaînes. Dans le menu à l’écran (OSD), utilisez les boutons z de la même façon que les boutons ▼ et ▲ de la télécommande. P (Alimentation) Permet d’allumer et d’éteindre le téléviseur. Mode Veille Ne laissez pas le téléviseur en mode Veille pendant de longues périodes (lorsque vous partez en vacances, par exemple). Même s’il est en veille, l’appareil consomme toujours une petite quantité d’énergie. Il est préférable de débrancher le cordon d’alimentation. Français - 4 [UD5700-XN]BN68-03506F-L04.indb 4 2011-04-11 오후 4:51:18 Présentation de la télécommande ✎✎Ceci est une télécommande spéciale destinée aux malvoyants. Elle dispose de points Braille sur les boutons Power, Channel et Volume. POWER SOURCE Permet d’allumer et d’éteindre le téléviseur. Permet d’afficher et de sélectionner les sources vidéo disponibles. HDMI Permet de sélectionner directement le mode HDMI. Donne un accès direct aux chaînes. Choisissez Teletext ON, Double, Mix ou OFF. PRE-CH TTX/MIX Règle le volume. Permet de changer de chaîne. CH LIST Permet d’ouvrir l’affichage à l’écran. Permet d’accéder à divers services d’applications. Permet de sélectionner rapidement les fonctions fréquemment utilisées. Permet de revenir au menu précédent. Ces boutons sont utilisés dans les menus Liste des chaînes, SMART HUB, etc Permet de revenir à la chaîne précédente. Permet d’arrêter temporairement le son. MUTE MENU HUB SMART GUIDE TOOLS INFO RETURN

Permet d’afficher les listes des chaînes à l’écran. Permet d’afficher le Guide électronique des programmes (EPG). permet d’afficher des informations à l’écran. u/d/l/r : permet de déplacer le curseur dans les éléments du menu à l’écran. ENTERE: permet de sélectionner le menu et de modifier la valeur de l’élément correspondante. Permet de quitter le menu. P.MODE SRS E-MANUAL P.SIZE AD/SUBT. Ces boutons s’utilisent en modes SMART HUB et Anynet+. P.MODE : permet de sélectionner le mode Mode Image. SRS : sélectionne le mode SRS Theatersound. DUAL f-g: Sélection d’effets sonores. E-MANUAL : affiche le e-Manual. P.SIZE : sélectionne le Format de l’image. AD/SUBT. : permet d’activer ou de désactiver la description audio (non disponible pour tous les pays). / Permet d’afficher les sous-titres numériques. Installation des piles (type de pile : AAA) Français - 5 [UD5700-XN]BN68-03506F-L04.indb 5 2011-04-11 오후 4:51:19 ✎✎Lorsque vous connectez un PC au port HDMI IN Changement de la source d’entrée 1(DVI) avec un câble HDMI, vous devez définir le téléviseur en mode PC dans Modif. Nom. Source A utiliser pour sélectionner le téléviseur ou d’autres sources d’entrée externes, telles que des lecteurs DVD/Blu-ray, des décodeurs câble ou des récepteurs satellite (boîtiers décodeurs). ✎✎Lorsque vous connectez un PC au port HDMI IN 1(DVI) avec un câble HDMI/DVI, vous devez définir le téléviseur en mode DVI PC dans Modif. Nom. SOURCE ✎✎Lorsque vous connectez un périphérique AV au port HDMI IN 1(DVI) avec un câble HDMI/ DVI, vous devez définir le téléviseur en mode Périph. DVI dans Modif. Nom. ■■ TV / Ext. / PC / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / AV / Component / USB / AllShare ✎✎Les entrées connectées sont mises en Modif. favoris surbrillance dans Source. ✎✎Les options Ext. et PC sont toujours activées. Modif. Nom Dans Source, appuyez sur le bouton TOOLS. Vous pouvez ensuite définir le nom de la source externe que vous souhaitez. ■■ Magnétoscope / DVD / Décodeur câble / Décodeur satellite / Décodeur PVR / Récepteur AV / Jeux / Caméscope / PC / DVI PC / Périph. DVI / TV / IPTV / Blu-ray / HD DVD / DMA : Nommez le périphérique connecté aux prises d’entrée pour faciliter la sélection de la source d’entrée. Dans Source, appuyez sur le TOOLS pour sélectionner Edit Favourites Vous pouvez définir une source d’entrée externe sur Favoris. Information Affiche des informations détaillées sur le périphérique externe sélectionné. Rafraîchir Dans Source, si les périphériques externes ne s’affichent pas, appuyez sur le bouton TOOLS pour sélectionner Rafraîchir. Recherche des périphériques connectés. ✎✎Pour obtenir la meilleure connexion câblée possible vers cet appareil, utilisez des câbles de l’épaisseur maximale indiquée ci-dessous.

• • Epaisseur maximale – 0,55 pouce (14 mm) Raccordement à une antenne Lorsque vous allumez le téléviseur pour la première fois, des réglages de base s’effectuent de manière automatique. ✎✎Préréglage : connexion du câble d’alimentation et de l’antenne. Antenne VHF/UHF Satellite Câble

Français - 6 [UD5700-XN]BN68-03506F-L04.indb 6 2011-04-11 오후 4:51:19 Plug & Play (configuration initiale) Lorsque le téléviseur est allumé pour la première fois, plusieurs invites s’affichent pour vous aider à configurer les réglages de base. Appuyez sur le bouton POWERP. Plug & Play est disponible uniquement si Source est définie sur TV. ✎✎Avant de mettre le téléviseur sous tension, assurez-vous que l’antenne est branchée (p. 6).

Configuration du réseau

Sélection du mode Enr. démo ou Util. domicile

POWER Appuyez sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTERE. Sélectionnez la langue de votre choix pour l’(On Screen Display). Configurez votre connexion réseau. Appuyez sur le bouton ENTERE pour démarrer. Si vous souhaitez procéder ultérieurement à la configuration, sélectionnez Ignorer. Pour plus d’informations, reportezvous à la section “Connexion réseau câblée / sans fil” dans le manuel électronique. Appuyez sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTERE. Sélectionnez le mode Util. domicile. Le mode Enr. démo est prévu pour un usage en magasin. Pour rétablir les paramètres du téléviseur de Enr. démo à Util. domicile (standard) : appuyez sur le bouton Volume du téléviseur. Lorsque l’affichage à l’écran du volume apparaît, appuyez pendant 5 secondes sur MENU.Enr. démo est disponible uniquement pour être exposé en magasin. Si vous sélectionnez cette option, plusieurs fonctions ne sont pas disponibles. Sélectionnez Util. domicile lorsque vous regardez le téléviseur à la maison. Appuyez sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTERE. Sélectionnez le pays de votre choix. ✎✎Après la sélection du pays dans le menu Pays, certains modèles peuvent demander, en plus, le code PIN.

✎✎Lors de l’entrée du code PIN, “0-0-0-0” n’est pas disponible. ✎✎L’option peut varier en fonction du pays. Réglage du Mode Horloge Réglez le Mode Horloge automatiquement ou manuellement. Auto. : Sélectionnez votre fuseau horaire. Manuel : vous permet de définir manuellement la date et l’heure actuelles. Sélection d’une Appuyez sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTERE. antenne Sélectionner les antennes à mettre en mémoire. l’option peut varier en fonction du pays. Sélection d’une chaîne Appuyez sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTERE. permet de sélectionner la source des chaînes à mémoriser. Lors du réglage de la source d’antenne sur Câble, une fenêtre s’affiche pour vous permettre d’attribuer des valeurs numériques (fréquences) aux chaînes. Pour plus d’informations, reportez-vous à Canal

• Mémorisation de chaînes dans le manuel électronique. ✎✎Lorsque Hertzien ou Câble est sélectionné en premier : Une fois que toutes les chaînes Hertzien ou Câble sont enregistrées, l’étape d’enregistrement des chaînes Satellite s’affiche. ✎✎Lorsque Satellite est sélectionné en premier : Une fois que toutes les chaînes Satellite sont enregistrées, l’étape d’enregistrement des chaînes Hertzien ou Câble s’affiche. ✎✎Appuyez sur le bouton ENTERE à tout moment pour interrompre la

Complet mémorisation. Appuyez sur le bouton ENTERE. Si vous souhaitez réinitialiser cette fonction... Vous devez à nouveau sélectionner Plug & Play (MENU → Système) chez vous, bien que vous l’ayez fait en magasin. Sélectionnez Système - Plug & Play (Configuration initiale). Entrez votre code PIN à quatre chiffres. Le code PIN par défaut est “0-0-0-0” (excepte France) Si vous souhaitez modifier le code PIN, utilisez la fonction Modifier PIN. ✎✎Si vous avez oublié le code PIN, appuyez sur les boutons de la télécommande dans l’ordre suivant, ce qui remet le code PIN à “0-0-0-0” (France: “1-1-1-1”): POWER (arrêt) → MUTE → 8 → 2 → 4 → POWER (marche). Français - 7 [UD5700-XN]BN68-03506F-L04.indb 7 2011-04-11 오후 4:51:19 Connexion à un périphérique AV disponibles: DVD, Lecteur Blu-ray, décodeur câble HD, récepteur satellite ¦¦ Périphériques HD (boîtier décodeur), décodeur câble, récepteur satellite (boîtier externe), magnétoscope Connexion HDMI HDMI OUT Connexion HDMI à DVI DVI OUT AUDIO OUT R-AUDIO-L Utilisation d’un câble HDMI ou HDMI vers DVI (jusqu’à 1080p) ✎✎HDMI IN 1(DVI), 2, 3, 4 / PC/DVI AUDIO IN xx Lorsque vous utilisez une connexion avec câble HDMI/DVI, vous devez utiliser la prise HDMI IN 1(DVI) pour les vidéos. Un lecteur DVD ou Blu-ray, un décodeur câble HD ou un récepteur satellite HD peut nécessiter un câble DVI-HDMI (DVI vers HDMI) ou un adaptateur DVI-HDMI (DVI vers HDMI). La prise PC/DVI AUDIO IN est indispensable pour les signaux audio. xx Veillez à utiliser un câble HDMI de 14 mm de diamètre maximum. xx Il se peut que l’affichage soit médiocre, voire inexistant, ou que le son soit de mauvaise qualité si un périphérique externe connecté au téléviseur utilise un mode HDMI d’une ancienne version. Dans ce cas, demandez au fabricant du périphérique externe de vous communiquer la version HDMI et, dans l’hypothèse où elle serait obsolète, demandez-lui une mise à niveau. xx Veillez également à acheter un câble HDMI certifié. Dans le cas contraire, il se peut que l’écran n’affiche aucune image ou qu’une erreur de connexion se produise. Français - 8 [UD5700-XN]BN68-03506F-L04.indb 8 2011-04-11 오후 4:51:20

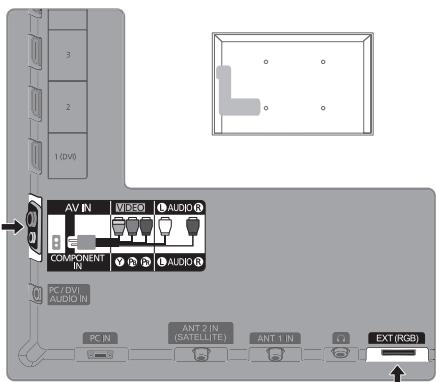

Connexion à composantes

AUDIO OUT R-AUDIO-L Connexion SCART EXT Utilisation d’un câble Composant (jusqu’à 1080p) ou Audio/Vidéo (480i uniquement) et d’un câble Scart ✎✎En mode Ext., la sortie DTV prend uniquement en charge les signaux vidéo et audio MPEG SD. ✎✎Lors de la connexion à AV IN, la couleur de la prise AV IN [VIDEO] (verte) ne correspond pas à celle du câble vidéo (jaune). ✎✎Pour obtenir une qualité d’image optimale, il est préférable d’opter pour la connexion Composante (plutôt que la connexion A/V). Français - 9 [UD5700-XN]BN68-03506F-L04.indb 9 2011-04-11 오후 4:51:20 Connexion entre un PC et un périphérique audio ¦¦ Périphériques disponibles: système audio numérique, amplificateur, système home cinéma DVD Connexion Ensemble DVD Home Theater OPTICAL Connexion casque Utilisation d’une connexion Optique (Numérique) ou d’une sortie casque ✎✎DIGITAL AUDIO OUT (OPTICAL) xx Lorsqu’un système audio numérique est connecté à la prise DIGITAL AUDIO OUT (OPTICAL), diminuez le volume du téléviseur et du système. xx Le mode audio 5.1 CH est disponible uniquement si le téléviseur est relié à un périphérique externe prenant en charge ce mode. xx Lorsque le récepteur (home cinéma) est activé, vous pouvez écouter le son sortant de la prise optique du téléviseur. Lorsque le téléviseur reçoit un signal DTV, il envoie du son 5.1 canaux au récepteur du système home cinéma. Si la source est un composant numérique (par exemple, un lecteur DVD, un lecteur Blu-ray, un décodeur câble ou un récepteur satellite) connecté au téléviseur en HDMI, le récepteur home cinéma émet uniquement du son sur 2 canaux. Pour obtenir un son en mode 5.1, reliez la prise de sortie audio numérique du lecteur DVD, du lecteur Blu-ray, du décodeur câble ou du récepteur satellite (boîtier externe) directement à un amplificateur ou un système home cinéma. ✎✎Casques H : vous pouvez brancher vos écouteurs sur la prise casque du téléviseur. Lorsque le casque est branché, les enceintes intégrées n’émettent plus de son. xx La fonction Son peut être limitée lorsque des écouteurs sont connectés au téléviseur. xx Le volume des écouteurs et celui du téléviseur sont réglés séparément. Français - 10 [UD5700-XN]BN68-03506F-L04.indb 10 2011-04-11 오후 4:51:21 ¦¦ Utilisation d’un câble HDMI, d’un câble HDMI vers DVI ou d’un câble D-sub ✎✎En fonction du PC, la connexion à l’aide du câble HDMI peut ne pas être prise en charge. Connexion PC HDMI OUT DVI OUT AUDIO OUT AUDIO OUT PC OUT Modes d’affichage (Entrées D-Sub et HDMI vers DVI) La résolution optimale est de 1920 X 1080 à 60 Hz. Mode Résolution Fréquence horizontale (kHz) Fréquence verticale (kHz) Fréquence d’horloge pixels (MHz) Polarité de synchronisation (H/V) IBM 640 x 350 720 x 400 31,469 31,469 70,086 70,087 25,175 28,322

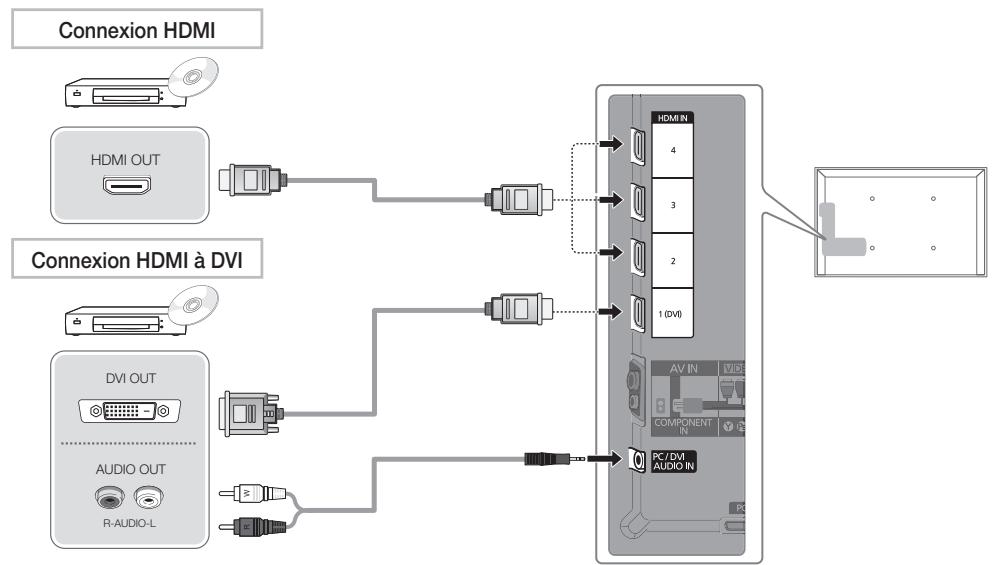

✎✎NOTE xx Dans le cas d’une connexion avec câble HDMI/DVI, vous devez utiliser la prise HDMI IN 1(DVI). xx Le mode entrelacé n’est pas pris en charge. xx Le téléviseur peut fonctionner de façon anormale si le format vidéo sélectionné n’est pas standard. xx Les modes Separate et Composite sont pris en charge. Le mode SOG (Sync On Green) n’est pas pris en charge. Français - 11 [UD5700-XN]BN68-03506F-L04.indb 11 2011-04-11 오후 4:51:21 Connexion à un port INTERFACE COMMUNE Connexion de l’adaptateur de carte CI Connectez l’adaptateur comme illustré ci-dessous. Pour connecter l’adaptateur de carte CI, procédez comme suit : ✎✎Il est conseillé de connecter l’adaptateur avant l’installation du montage mural ou d’insérer la “CARTE CI ou CI+”.

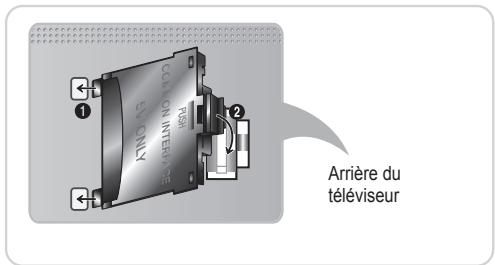

1. Insérez l’adaptateur de carte CI dans les deux trous du

produit 1. Arrière du téléviseur ✎✎Deux trous sont présents à l’arrière du téléviseur. Deux trous sont présents à proximité du port COMMON INTERFACE.

2. Insérez l’adaptateur de carte CI dans le port COMMON INTERFACE du produit 2.

3. Insérez la “CARTE CI ou CI+”.

Il est conseillé d’insérer la carte CI avant de fixer le téléviseur en position murale. L’insertion peut, en effet, se révéler difficile après le montage. Insérez la carte après avoir connecté le module CI au téléviseur. Il est difficile de connecter le module si vous insérez d’abord la carte. Utilisation de la “CARTE CI ou CI+” Pour regarder les chaînes payantes, la carte d’interface commune (CI(CI+) CARD) doit être insérée.

• • Si vous ne l’insérez pas, certaines chaînes afficheront le message “Signal brouillé”.
• • Les informations de pairage contenant un numéro de téléphone, l’ID de la carte d’interface commune (CI ou CI+), l’ID de l’hôte et d’autres informations s’afficheront après 2 ou 3 minutes. Si un message d’erreur s’affiche, contactez votre fournisseur d’accès.
• • Lorsque la configuration des informations sur les canaux est terminée, le message “Mise à jour terminée” s’affiche, indiquant que la liste des chaînes est mise à jour. ✎✎NOTE xx Vous devez vous procurer une carte d’interface commune (CI(CI+) CARD) auprès d’un fournisseur local de diffusion par câble. xx Lorsque vous sortez la carte d’interface commune (CI(CI+) CARD), tirez-la délicatement. Une chute pourrait en effet l’endommager. xx Insérez la carte d’interface commune (CI(CI+) CARD) dans le sens indiqué sur celle-ci. xx L’emplacement de la fente COMMON INTERFACE peut varier en fonction du modèle. xx La carte d’interface commune (CI(CI+) CARD) n’est pas prise en charge dans certains pays et certaines régions ; vérifiez auprès de votre revendeur agréé. xx Si vous rencontrez des problèmes, contactez le fournisseur d’accès. xx Insérez la carte d’interface commune (CI ou CI+ CARD), qui prend en charge les paramètres actuels de l’antenne. L’image sera déformée, voire invisible. Français - 12 [UD5700-XN]BN68-03506F-L04.indb 12 2011-04-11 오후 4:51:23 Connexion réseau Vous pouvez configurer votre téléviseur de telle sorte qu’il puisse accéder à Internet par le biais de votre réseau local (LAN) à l’aide d’une connexion câblée ou sans fil. Connexion réseau - Sans fil Vous pouvez connecter votre téléviseur au réseau local par le biais d’un routeur ou d’un modem standard. Pour vous connecter sans fil, vous devez connecter un “adaptateur LAN sans fil Samsung” (WIS09ABGN, WIS09ABGN2, WIS10ABGN - vendus séparément) au port USB 1 (HDD) ou USB 2 à l’arrière du téléviseur. Voir l’illustration ci-dessous. Connecteur LAN mural Routeur IP sans fil (point d’accès avec serveur DHCP) Adaptateur LAN sans fil Samsung Câble LAN L’adaptateur LAN sans fil Samsung prend en charge les protocoles de communication IEEE 802,11a/b/g et n. Samsung vous conseille d’utiliser le protocole IEEE 802,11n. Si vous lisez la vidéo sur une connexion IEEE 802,11b/g, des saccades risquent d’apparaître. La plupart des réseaux sans fil disposent d’un système de sécurité nécessitant l’accès de périphériques au réseau à un point d’accès ou un routeur sans fil (généralement un routeur IP sans fil) pour transmettre un code de sécurité crypté appelé code de sécurité ou clé d’accès. Si le mode Pure High-throughput (Greenfield) 802,11n est sélectionné et que le type de cryptage est défini sur WEP, TKIP ou TKIP-AES (WPS2Mixed) pour votre routeur sans fil, les téléviseurs Samsung ne prendront pas en charge la connexion, conformément aux nouvelles spécifications de certification Wi-Fi. Connexion réseau - Câble Il existe deux façons principales de connecter votre téléviseur à votre réseau à l’aide d’un câble, en fonction de votre configuration réseau. De la manière illustrée ci-dessous : Connecteur modem mural Modem externe (ADSL / VDSL / TV par câble) Câble modem Panneau arrière du téléviseur Câble LAN Connecteur LAN mural Panneau arrière du téléviseur Câble LAN ✎✎La configuration automatique n’est pas prise en charge lorsque la vitesse du réseau est inférieure à 10 Mbit/s. Français - 13 [UD5700-XN]BN68-03506F-L04.indb 13 2011-04-11 오후 4:51:23 Consultation du manuel électronique (e-Manual) Vous pouvez consulter la présentation et les instructions relatives aux fonctionnalités TV stockées sur le téléviseur. E-MANUAL O MENUm → Assistance → e-Manual → ENTERE ✎ Pour revenir au manuel électronique, appuyez sur la touche E-MANUAL de la télécommande. ✎ Vous ne pouvez pas utiliser la fonction Essayer si le menu n’est pas activé. Affichage Ecran de télévision : affiche l’écran de la source d’entrée actuelle. Changer de catégorie. Appuyez sur le bouton l ou r pour sélectionner la catégorie de votre choix. Fonctions de base Changement du Mode Image prédéfini Réglage des paramètres de l’image Affiche la liste des sous-menus. Appuyez sur le bouton ENTERE pour sélectionner le sous-menu de votre choix. Changement de la taille de l’image Modification des options d’image Configuration du téléviseur avec le PC Aide : Affiche le Guide e-Manual ou le Guide Produit. Appuyez sur le bouton ENTERE. Aide Index Index : affiche l’écran d’index. X : permet de quitter le e-Manual. Utilisation de l’aide Affichez le Guide Produit en appuyant sur Aide. ‰ Consultation du manuel électronique (e-Manual) Vous pouvez consulter la présentation et les instructions relatives aux fonctionnalités TV stockées sur le téléviseur. Fonctions de base O MENUm → Assistance → e-Manual → ENTERE Modification des options d’image Utilisation de la fonction AllShare pour synchroniser du contenu multimédia en provenance de plusieurs périphériques AllShare™ synchronise vos appareils numériques de telle sorte que vous puissiez bénéficier, sur votre téléviseur grand écran, de la musique, des films et des photos stockés sur votre ordinateur, votre appareil photo et vos appareils mobiles. Cette fonction vous connecte également à plusieurs ordinateurs. Changement du Mode Image prédéfini Réglage des paramètres de l’image Changement de la taille de l’image Configuration du téléviseur avec le PC Aide Index Retour Retour <E-manual Guide> Le Guide e-Manual s’affiche comme illustré ci-dessus. <Product Guide> Le Guide des produits s’affiche comme illustré cidessus. Comment basculer entre le e-Manual et le(s) menu(s) correspondant(s) Fonctions de base > Changement du Mode Image prédéfini (5/10) Image ‰ Changement du Mode Image prédéfini

Mode Image t Sélectionnez le type d’image que vous préférez. N Lorsqu’une source d’entrée est définie sur PC, seules les options Standard et Loisirs sont disponibles pour le Mode Image. Essayer

• Dynamique : adapté à un environnement lumineux.
• Standard : adapté à un environnement normal.
• Naturel pour les téléviseurs LED / Confort réduire la fatigue oculaire. pour les téléviseurs plasma : permet de E-MANUAL

• Cinéma : adapté au visionnage de films dans une pièce sombre.
• Loisirs : adapté au visionnage de films et de jeux vidéo. Mode Image Standard Lum. Cellules

Couleur Aide Essayer Accueil Zoom Index Teinte (V/R)

V 50 R 50 ✎ Cette fonction n’est pas disponible dans certains menus. Français - 14 [UD5700-XN]BN68-03506F-L04.indb 14 2011-04-11 오후 4:51:30 Méthode 1

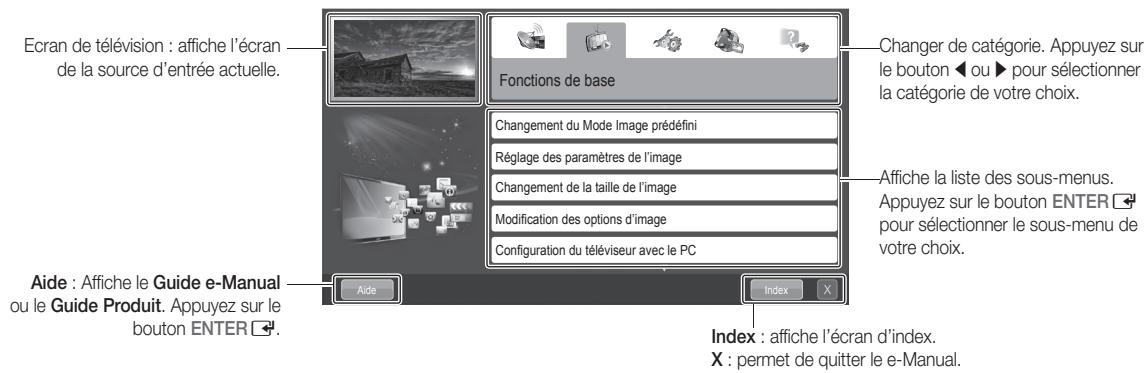

1. Sélectionnez Essayer si vous souhaitez exécuter

le(s) menu(s) correspondant(s).

2. Pour revenir à l’écran du manuel électronique,

appuyez sur le bouton E-MANUAL. Méthode 2

1. Appuyez sur le bouton ENTERE lors de la

sélection de la zone de contenu. Le message “Exécuter ?” s’affiche. Sélectionnez Oui et appuyez ensuite sur le bouton ENTERE. La fenêtre des menus à l’écran s’affiche.

2. Pour revenir à l’écran du manuel électronique,

appuyez sur le bouton E-MANUAL. Affichage du contenu Fonctions de base > Changement du Mode Image prédéfini (5/10) ‰‰ Changement du Mode Image prédéfini Zone de contenu : si vous avez sélectionné un sous-menu, vous pouvez afficher le contenu correspondant. Pour accéder à la page précédente ou suivante, appuyez sur le bouton l ou r. OO MENUm → Image → Mode Image → ENTERE ■■ Mode Image t Sélectionnez le type d’image que vous préférez. NN Lorsqu’une source d’entrée est définie sur PC, seules les options Standard et Loisirs sont disponibles pour le Mode Image.

• Dynamique : adapté à un environnement lumineux.
• Standard : adapté à un environnement normal.
• Naturel pour les téléviseurs LED / Confort pour les téléviseurs plasma : permet de réduire la fatigue oculaire.
• Cinéma : adapté au visionnage de films dans une pièce sombre.
• Loisirs : adapté au visionnage de films et de jeux vidéo. Aide Essayer Accueil Zoom Index Essayer : affiche le(s) menu(s) correspondant(s). Accueil : permet d’accéder à l’écran d’accueil du e-Manual. Zoom: agrandit l’écran. Index : affiche l’écran d’index. Utilisation du mode Zoom Lors de la consultation des instructions du e-Manual, sélectionnez l’option Zoom pour agrandir l’écran. Pour parcourir l’écran agrandi, utilisez le bouton u ou d. ‰‰ Changement du Mode Image prédéfini OO MENUm → Image → Mode Image → ENTERE ■■ Mode Image t ✎✎Pour revenir à l’écran précédent, appuyez sur le bouton RETURN. Sélectionnez le type d’image que vous préférez. NN Lorsqu’une source d’entrée est définie sur PC, seules les options Standard et Loisirs sont disponibles pour le Mode Image.
• Dynamique : adapté à un environnement lumineux.
• Standard : adapté à un environnement normal.
• Naturel pour les téléviseurs LED / Confort pour les téléviseurs plasma : permet de réduire la fatigue oculaire.
• Cinéma : adapté au visionnage de films dans une pièce sombre.
• Loisirs : adapté au visionnage de films et de jeux vidéo. Retour Recherche d’un mot-clé en utilisant la page d’index ✎✎Cette fonction n’est pas prise en charge dans toutes les langues.

1. Si vous souhaitez rechercher un mot-clé, appuyez sur le bouton u / d / l / r pour sélectionner Index.

2. Appuyez sur le bouton l ou r pour sélectionner l’ordre des caractères de votre choix et appuyez ensuite sur

3. Appuyez sur le bouton uor d pour sélectionner le mot-clé à afficher et appuyez ensuite sur ENTERE.

4. Vous accédez à l’écran d’instructions correspondant du manuel électronique.

✎✎Pour fermer l’écran Index, appuyez sur le bouton Fermer. Français - 15 [UD5700-XN]BN68-03506F-L04.indb 15 2011-04-11 오후 4:51:31 Installation du support mural Installation du kit de montage mural Le kit de montage mural (vendu séparément) permet de fixer le téléviseur au mur. Pour plus d’informations sur l’installation du support mural, reportez-vous aux instructions fournies avec le support mural. Faites appel à un technicien pour installer la fixation murale. Samsung Electronics ne saurait être tenu pour responsable d’un endommagement du produit ou d’une blessure si vous choisissez d’effectuer vous-même l’installation murale. Préparation avant l’installation d’un dispositif de fixation murale Cas A. Installation du dispositif de fixation murale SAMSUNG Cas B. Installation du support mural d’un autre fabricant

Pour installer un support mural, utilisez l’anneau de support 1. Français - 16 [UD5700-XN]BN68-03506F-L04.indb 16 2011-04-11 오후 4:51:31 Caractéristiques du kit de fixation murale (VESA) ✎✎Le kit de montage mural n’est pas fourni ; il est vendu séparément. Installez votre fixation murale sur un mur solide perpendiculaire au sol. Si vous souhaitez la fixer sur d’autres matériaux de construction, veuillez prendre contact avec votre revendeur le plus proche. Si vous l’installez au plafond ou sur un mur non droit, la fixation risque de tomber et de provoquer de graves blessures. ✎✎NOTE xx Les dimensions standard pour tous les kits de fixation murale sont indiquées dans le tableau ci-dessous. xx Un manuel d’installation détaillé et toutes les pièces nécessaires au montage sont fournis avec le kit de fixation mural. xx N’utilisez pas de vis non conformes aux spécifications des vis VESA standard. xx N’utilisez pas de vis plus longues que la dimension standard ou non conformes aux caractéristiques des vis VESA standard. Des vis trop longues pourraient endommager l’intérieur du téléviseur. xx Pour les fixations murales non conformes aux caractéristiques des vis VESA standard, la longueur des vis peut varier, selon les caractéristiques de la fixation murale. xx Ne serrez pas trop les vis : cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures corporelles. Samsung ne peut être tenue responsable de ce type d’accident. xx Samsung ne peut être tenue responsable de tout dommage au produit ou toute blessure corporelle dans le cas de l’utilisation d’une fixation murale non-VESA ou non spécifiée, ou si l’utilisateur ne suit pas les instructions d’installation du produit. xx N’inclinez pas le téléviseur de plus de 15 degrés. Famille de produits Téléviseur à rétroéclairage LED pouces Spéc. VESA (A * B) 19~22 75 X 75 23~27 200 X 100 32~40 200 X 200 46~55 400 X 400 60~65 600 X 400 Vis standard Quantité

N’installez pas votre kit de fixation murale lorsque le téléviseur est allumé. Vous risqueriez de vous électrocuter. Français - 17 [UD5700-XN]BN68-03506F-L04.indb 17 2011-04-11 오후 4:51:32 Résolution des problèmes Si vous avez des questions sur le téléviseur, commencez par consulter la liste ci-dessous. Si aucune de ces solutions de dépannage ne s’applique à votre problème, rendez-vous sur le site “www.samsung.com”, puis cliquez sur Assistance ou contactez le centre d’appels, dont les coordonnées figurent sur la dernière page de ce manuel. Problèmes La télévision ne s’allume pas. Solutions et explications

Aucune image/vidéo n’est affichée.

Vérifiez que le cordon d’alimentation secteur est branché correctement sur la prise murale et sur le téléviseur. Vérifiez que la prise murale est opérationnelle. Essayez d’appuyer sur le bouton POWER du téléviseur pour vous assurer que le problème n’est pas dû à la télécommande. Si le téléviseur s’allume, reportez-vous au problème “La télécommande ne fonctionne pas” ci-après.

Vérifiez le raccordement des câbles (retirez tous les câbles connectés au téléviseur et aux appareils externes, puis rebranchez-les). Réglez la sortie vidéo de votre périphérique externe (décodeur câble/satellite, DVD, Blu-ray, etc.) pour faire correspondre les connexions à l’entrée du téléviseur. Par exemple, si la sortie d’un périphérique externe est HDMI, vous devez établir une connexion avec une entrée HDMI du téléviseur. Vérifiez que les appareils connectés sont sous tension. Veillez à sélectionner la source appropriée du téléviseur en appuyant sur la touche SOURCE de la télécommande. Redémarrez le périphérique connecté en rebranchant le câble d’alimentation du périphérique. La télécommande ne fonctionne pas.

Vérifiez que la polarité (+/–) des piles de la télécommande est respectée. Nettoyez la lentille de la télécommande. Essayez de diriger directement la télécommande vers le téléviseur à une distance de 1,5 à 1,8 m. La télécommande du décodeur câble/ boîtier décodeur ne fonctionne pas.

Programmez la télécommande du décodeur câble/boîtier décodeur de telle sorte qu’elle puisse commander le téléviseur. Consultez le mode d’emploi du décodeur câble/boîtier décodeur pour obtenir le code du téléviseur SAMSUNG.

✎✎Ce téléviseur LED TFT est équipé d’un écran constitué de sous-pixels dont la fabrication nécessite une technologie sophistiquée. Il se peut toutefois que quelques points clairs ou sombres apparaissent à l’écran. Ils n’ont aucune incidence sur la performance du produit. ✎✎Vous pouvez maintenir votre téléviseur dans des conditions optimales en le mettant à niveau avec le dernier micrologiciel (samsung.com

• Support → Downloads) par le biais d’un périphérique USB. Licence Liste des fonctions Interface numérique et réseau excellents : Avec un syntoniseur numérique HD intégré, la vision des émissions HD sans inscription ne nécessite pas de décodeur câble/récepteur satellite (boîtier décodeur). SMART HUB La Passerelle vers tous les contenus intégrés en un seul lieu
• • Tout est intégré pour faciliter et diversifier les possibilités de loisirs
• • Contrôlez vos loisirs avec une interface simple et convivial
• • Accédez à diverses applications tous les jours

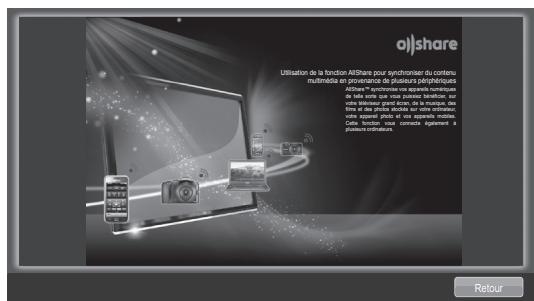

• • Personnalisez votre téléviseur, en regroupant ou en triant vous applications en fonction de vos goûts AllShare™ AllShare™ connecte votre téléviseur et vos téléphones portables/appareils Samsung compatibles via un réseau. Anynet+ (HDMI-CEC) Vous permet de contrôler tous les appareils Samsung connectés compatibles Anynet+ à l’aide de votre télécommande Samsung. Français - 18 [UD5700-XN]BN68-03506F-L04.indb 18 2011-04-11 오후 4:51:32 Fixation du téléviseur au mur Attention : si vous tirez ou poussez le téléviseur ou si vous grimpez dessus, il risque de tomber. Veillez notamment à ce que vos enfants ne se suspendent pas au téléviseur, ni ne le déséquilibrent, car cela pourrait le faire basculer et occasionner des blessures graves, voire entraîner la mort. Respectez toutes les précautions de sécurité indiquées dans la brochure relative à la sécurité. Pour une stabilité et une sécurité accrues, installez le dispositif antichute comme indiqué ci-après. Pour éviter toute chute du téléviseur : 1. Glissez les vis dans les colliers, puis fixez-les solidement au mur. Assurezvous que les vis ont été fermement fixées au mur. ✎✎En fonction du type de mur, il est possible que vous ayez besoin de matériel supplémentaire, tel que des chevilles. ✎✎Les colliers, vis et chaînettes n’étant pas fournis, vous devez les acheter séparément.

2. Retirez les vis situées sur la partie centrale arrière du téléviseur, placez les

vis dans les bagues, puis fixez-les à nouveau sur le téléviseur. ✎✎Il se peut que les vis ne soient pas fournies avec le produit. Dans ce cas, achetez des vis présentant les caractéristiques suivantes. ✎✎Caractéristiques des vis Mur xx Pour un téléviseur de 19 à 27 pouces : M4 xx Pour un téléviseur de 32 à 65 pouces : M8

3. Reliez les colliers fixés au téléviseur et ceux fixés sur le mur à l’aide d’un câble solide, puis attachez-les

fermement. ✎✎NOTE xx Placez le téléviseur à proximité du mur afin qu’il ne bascule pas vers l’arrière. xx Il est recommandé de placer la chaînette de façon à ce que les colliers fixés au mur soient placés à la même hauteur ou plus bas que ceux fixés au téléviseur. xx Détachez la chaînette avant de déplacer le téléviseur.

4. Vérifiez que toutes les connexions sont fixées correctement. Vérifiez régulièrement que les connexions ne

présentent aucun signe d’usure. Si vous avez un doute quant à la sécurité des connexions, contactez un installateur professionnel. Stockage et entretien ✎✎Si des autocollants sont appliqués sur l’écran du téléviseur, leur retrait peut laisser quelques traces. Nettoyez-les avant d’utiliser le téléviseur. Ne vaporisez pas d’eau ni d’agent nettoyant directement sur le produit. Tout liquide qui entre dans le produit peut engendrer une défaillance, un incendie ou une électrocution. Nettoyez le produit à l’aide d’un chiffon doux imprégné d’une petite quantité d’eau. Français - 19 [UD5700-XN]BN68-03506F-L04.indb 19 2011-04-11 오후 4:51:32 Caractéristiques techniques Résolution de l’affichage 1920 x 1080 Considérations environnementales Température en service Humidité en fonctionnement Température de stockage Humidité sur le lieu de stockage Système TV Système de couleur/vidéo De 10°C à 40°C (De 50°F a 104°F) 10% à 80%, sans condensation De -20°C à 45°C (De -4°F a 113°F) 5% à 95%, sans condensation Analogique : B/G, D/K, L, I (en fonction de votre pays) Numérique : DVB-T/DVB-C/DVB-S2 Analogique : PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Numérique : MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0 Système Sonore HDMI IN BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC Vidéo : 1080 24p, 1080p, 1080i, 720p, 576p, 480p Audio : 2Ch Linear PCM 32/44.1/48 kHz, 16/20/24 bits. Socle orientable (gauche / droite) -20˚ ~ 20˚ Nom du modèle UE32D5700 UE32D5720 UE37D5700 UE37D5720 Taille de l’écran 32 pouces (80 cm) 37 pouces (94 cm) Son (Sortie) Dimensions (L x P x H) Corps Avec socle 10 W X 2 768,0 X 29,9 X 468,2 mm 768,0 X 240,0 X 532,1 mm 890,6 X 29,9 X 537,4 mm 890,6 X 255,0 X 602,1 mm 7,4 kg 10,2 kg 9,2 kg 12,5 kg Nom du modèle UE40D5700 UE40D5720 UE46D5700 UE46D5720 Taille de l’écran 40 pouces (101 cm) 46 pouces (116 cm) PoIds Sans socle Avec socle Son (Sortie) Dimensions (L x P x H) Corps Avec socle Poids Sans socle Avec socle 10 W X 2 955,8 X 29,9 X 574,0 mm 955,8 X 255,0 X 638,5 mm 1091,8 X 29,9 X 650,4 mm 1091,8 X 275,0 X 714,8 mm 11,1 kg 14,4 kg 13,7 kg 17,3 kg ✎✎La conception et les spécifications peuvent être modifiées sans préavis. ✎✎Pour plus d’informations sur les caractéristiques d’alimentation et de consommation électrique, reportezvous à l’étiquette fixée au produit. Français - 20 [UD5700-XN]BN68-03506F-L04.indb 20 2011-04-11 오후 4:51:33 This page is intentionally left blank. [UD5700-XN]BN68-03506F-L04.indb 21 2011-04-11 오후 4:51:33 Weitere Informationen zur Verwendung des e-Manuals (Seite 14) Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können vom tatsächlichen Aussehen des Geräts abweichen. Änderungen an Ausführung und technischen Daten vorbehalten. Hinweis zu Digitalfernsehen
