SMC-213P - Moniteur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur couleur à tube cathodique (CRT)
Marque	SAMSUNG
Modèle	SMC-213P
Taille écran	21 pouces (diagonale)
Système vidéo	NTSC / PAL
Entrées vidéo	2 (VIDEO A et B)
Sorties vidéo	2 (VIDEO A et B)
Entrées audio	2 (AUDIO A et B)
Sorties audio	2 (AUDIO A et B)
Contraste	Réglable de 0 à 100
Luminosité	Réglable de 0 à 100
Netteté	Réglable de 0 à 100
Couleur	Réglable de 0 à 100
Teinte (NTSC)	Rouge 0-100, Vert 0-100
Volume	Réglable
Alimentation	110-220 V (plage de commande)
Consommation	90 W (maxi)
Dimensions (L x P x H)	490 x 325,7 x 467 mm (sans emballage)
Poids	25 kg (environ)
Température de fonctionnement	-10°C à +50°C
Humidité de fonctionnement	10 - 90 % (sans condensation)
Langues OSD	Anglais, Allemand, Français, Chinois, Espagnol, Italien
Nettoyage	Débrancher, utiliser un chiffon humide
Sécurité	Prise avec terre, ne pas ouvrir, risque de décharge

FOIRE AUX QUESTIONS - SMC-213P SAMSUNG

Comment régler le contraste ou la luminosité ?

Appuyez sur le bouton CONTRAST ou BRIGHTNESS, puis utilisez le bouton VOL/DATA pour ajuster la valeur de 0 à 100.

Que faire si l'écran reste noir ?

Vérifiez que le moniteur est allumé (bouton POWER) et que la source d'entrée est correctement sélectionnée avec la touche SOURCE. Assurez-vous que le câble d'alimentation est branché et que la prise fonctionne.

Comment nettoyer l'écran du moniteur ?

Débranchez d'abord le moniteur. Utilisez un chiffon humide (non trempé) pour essuyer l'écran. N'utilisez jamais de produits liquides ou en aérosol.

Puis-je brancher plusieurs appareils vidéo ?

Oui, le SMC-213P dispose de 2 entrées vidéo (VIDEO A et B) et de 2 entrées audio correspondantes. Utilisez la touche SOURCE pour basculer entre les signaux.

Comment changer la langue du menu OSD ?

Appuyez sur le bouton LANGUAGE situé sur le panneau avant. La langue change dans l'ordre : Anglais, Allemand, Français, Chinois, Espagnol, Italien.

Quelle est la consommation électrique du moniteur ?

La consommation maximale est de 90 W. L'alimentation accepte une plage de tension de 110 à 220 V.

Le moniteur émet un bruit ou une image tremblante, que faire ?

Vérifiez les câbles de connexion. Assurez-vous qu'ils sont bien branchés et non endommagés. Si le problème persiste, consultez un technicien qualifié.

Puis-je réparer moi-même le moniteur ?

Non. L'intérieur contient des tensions dangereuses. N'ouvrez jamais le boîtier. Toute réparation doit être effectuée par un personnel qualifié.

Quels accessoires sont fournis avec le moniteur ?

La notice ne liste pas les accessoires, mais inclut généralement un cordon d'alimentation et le guide d'utilisation. Utilisez uniquement des accessoires recommandés par Samsung.

Comment régler la teinte pour une couleur naturelle ?

Appuyez sur le bouton TINT (disponible uniquement en mode NTSC), puis réglez avec VOL/DATA pour équilibrer le rouge et le vert jusqu'à obtenir un rendu naturel de la peau.

MODE D'EMPLOI SMC-213P SAMSUNG

Guide de l'utilisateur

Bedienungsanleitung

Guía del Nombre

Manuale d'uso

PykoBoDCTBO POJIb3OBaTeJIa

Instrukcja obslugi

Kullan1c1 El Kitab1

Cet apparéil numérique de la classe (A) respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Cet appeareil numéique de la classe A est conforme à la norme NMB-003 du Canada.

Warning

Guide de l'utilisateur

ATTENTION

RISQUE DE DECHARGE ELECTRIQUE NE PAS OUVRIR

ATTENTION: POUR REDUIRE LE RISQUE DE DECHARGE ELECTRIQUE, NE RETIREZ PAS LE Cache (NI LE PANNEAU ARRIERE). AUCUNE PIECE NE POT ETRE REPAREE PAR L'UTILISATEUR. ADRESSEZ-VOUS AU PERSONNEL QUALIFIE POUR LE DEPANNAGE.

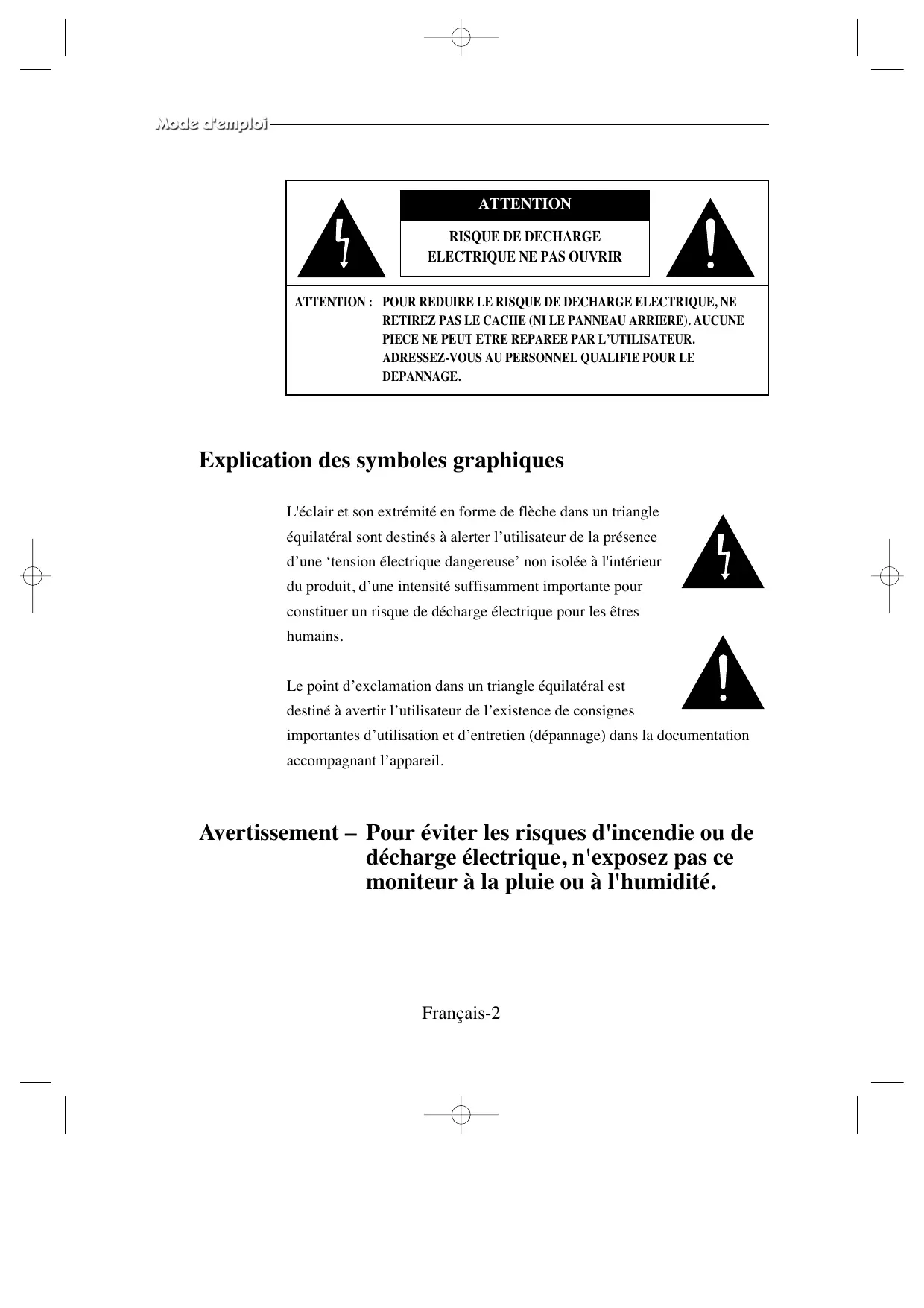

Explication des symboles graphiques

L'éclair et son extrémité en forme de flèche dans un triangle équilatéral sont destinés à alerter l'utilisateur de la présence d'une 'tension électrique dangereuse' non isolée à l'intérieur du produit, d'une intensité suffisamment importante pour constituer un risque de décharge électrique pour les étres humains.

Le point d'exclamation dans un triangle équilatéral est destiné à avertir l'utilisateur de l'existence de consignes

importantes d'utilisation et d'entretien (dépannage) dans la documentation accompagnant l'appareil.

Avertissement - Pour éviter les risques d'incendie ou de décharge électrique, n'exposez pas ce moniteur à la pluie ou à l'humidité.

CONSIGNES IMPORTANTES

Attention

Le point d'alimentation est indiqué à l'arrière de l'appareil. Il contient des pieces sous haute tension. Si vous retirez le couvercle, un incendie ou une décharge électrique risque de se produit. Ne retirez pas vous-même le couvercle. (Les boutons de commande sont situés à l'avant du moniteur).

1. Lisez les consignes : Vous doivent prendre conscience de toutes les consignes de sécurité et d'utilisation avant la mise en marche de l'appareil.
2. Conservez les consignes : Les consignes de sécurité et d'utilisation sont à conserver en vue d'une consultation ultérieure.
3. Tenez compte des averissements : Tous les averissements figurant sur le moniteur et dans les consignes d'utilisation doivent être pris en compte.
4. Suívez les consignes : Toutes les consignes d'utilisation doivent est suivies.
5. Nettoyage: Débranchez le moniteur de la prise d'alimentation avant de le nettoyer. N'utilise pas de produits de nettoyage liquides ou en aérosol. Utilisez un chiffon humide pour le nettoyage.

Exception. Dans le cas d'un moniteur destiné à fonctionner en continu et excluant, pour des raisons telles que le risque de perdre le code d'autorisation d'un convertisseur de télévision par cable, tout débranchement de la part de l'utilisateur en vue d'un nettoyage ou pour toute autre raison, il peut arriver que le débranchement du moniteur ne soit pas mentionné dans la description du nettoyage qui autrement est requise au point 5.

1. Accessoires : N'utilisez pas d'accessoires non recommends par Samsung, car ils peuvent se révélé dangereux.

2. Eau et humidité: N'utilise pas ce moniter à proximé de source d'eau, par exemple à proximé d'une baignoire, d'un lavabo, d'un évier, d'un bac de lavage, dans un sous-sol humide ou pres d'une piscine, etc.

3. Accessoires: Ne placez pas ce moniter sur un chariot, un socle, un trépied, une console ou une table instable. La chute du moniter pourrait blesser grièvement un enfant ou un adulte et gravement endommager l'appareil. Utilisez uniquement un chariot, un socle, un trépied, une console ou une table recommende(e) par le fabricant ou vendu(e) avec le moniter. Suivez les consignes de Samsung lors du montage du moniter et utilisez l'accossoire de montage recommende par Samsung.

4. Ventilation : Dans le châssis, les fentes et les ouvertures assurent la ventilation et le bon fonctionnement du monitreur, lui évitant ainsi les risques de surchauffe ; n'obstruez jamais ces ouvertures en plaçant le monitreur sur un lit, un canapé, un tapis ou toute autre surface similaire. Ne placez pas le monitreur à proximé ou au-dessus d'un radiateur ou d'un registre de chaleur. Ne placez pas le monitreur dans un meuble encastré comme une bibliothèque ou une étagère sauf dans le cas où une ventilation ajustée est prévue ou si vous vous conformez aux consignes de Samsung.
5. Sources d'alimentation: Raccordez ce moniteur uniquement à la tension d'alimentation indiquée sur l'étiquette. Si vous n'êtes pas sur de la tension d'alimentation du lieu d'installation, consultez votre revendeur Samsung ou votre fournisseur d'électricité local.
6. Prise de terre ou polarisation : Pour les moniteurs équipés d'une prise de type mise à la terre 3 conducteurs avec une troisième broche (de mise à la terre). Cette prise ne peut être branchée que dans une prise murale avec mise à la terre. Il s'agit d'un dispositif de sécurité. Si vous ne parvenez pas à insérer la prise dans l'alimentation murale, contactez votre électricien pour qu'il remplace cette dernière. Ne démonze pas le dispositif de sécurité de la prise de terre.

7. Alimentation: Les cordons d'alimentation secteur doivent cheminer de telle sorte qu'ils soient en dehors des zones de passage et ne soient pas pincés par des objets placés sur ou contre eux. Accordez une attention particulière aux cordons au niveau des prises, des réceptacles source d'alimentation et à leur point de sortie du moniteur.

8. Foudre: Afin d'assurer une protection supplémentaire pour le moniteur, débranchez-le de la prise murale et débranchez le connecteur du réseau cable en cas d'orage ou d'absence et de non-utilisation prolongées. Cela évitera que le moniteur ne soit endommagé par la foudre et par des surtensions des lignes électriques.

9. Surcharge: Ne surchargez pas les prises murales ou les câbles de rallonge car cela create un risque d'incendie ou de décharge électrique.
10. Entrée d'objets et de liquides : N'introduisez aucun objet dans les ouvertures du monitreur car ils risqueraient de toucher des zones de tension électrique dangereuses ou de court-circuiter des pieces et ainsi de provoquer un incendie ou une décharge électrique. Ne renversez aucin liquide quel qu'il soit sur le monitreur.
11. Réparations: Ne tentez pas de réparer vous-même le moniteur, car en ouvrant ou en retardant les couvercles vous vous exposeriez à des tensions électriques dangereuses et à d'autres risques. Confiez l'ensemble des réparations au personnel qualifié.

12. Dommages nécessitant réparations : Débranchez le moniteur de la prise murale et confiez les réparations au personnel qualifié dans les cas suivants :
    a. Lorsque le cordon ou la prise d'alimentation est endommagée.
    b. Si un liquide a ete renversé sur l'appareil ou si des objets sont tombes dans le moniteur.
    c. Si la moniteur a ete exposé à la pluie ou à l'eau.
    d. Si le moniteur ne fonctionne pas normalement malgré le respect des consignes d'utilisation. Réglez seulement les commandes traitées dans les consignes d'utilisation, car un réglage incorrect des autres commandes peut endommager le moniteur et exige souvent un important travail de la part du technician qualifié pour ramener le moniteur à son état normal.
    e. Si le moniteur est tombé ou si le chassinis est endommagé.
    f. Si le moniteur donne des signes évidents de baisse de performance, un dépannage s'impose.

13. Pièces de rechange : Lorsque des pieces de rechange sont nécessaires, assurez-vous que le technicien de dépannage utilise des pieces de rechange spécifiées par Samsung ou des pieces représentant les mêmes caractéristiques que les pieces d'origine.

Des substitutions non autorisées peuvent provoquer un incendie, des décharges électriques et d'autres dommages.

1. Contrôle de sécurité : ÀpRES chaque intervention sur ce monitreur, demandez au technicien de dépannage d'effectuer des contrôles de sécurité pour s'assurer que le monitreur est en bon état de fonctionnement.

Table des matières

CONSIGNES IMPORTANTES . .Francais-3

Commandes et composants de la façade (SMC-213)............Français-8

• Utilisation des boutons du panneau avant............Français-8

Plage de réglage de chaque bouton .Français-10

Eléments et commandes de la façon (SMC-214). ...Français-12

Structure du menu Setup (Configuration)............Français-13

Commandes et composants du panneau arrêté(SMC-213).....Français-14

Eléments et commandes du panneau arrêté (SMC-214).....................................................

Branchements .Français-16

Entretien .Francais-17

Caracteristiques techniques. .Francais-18

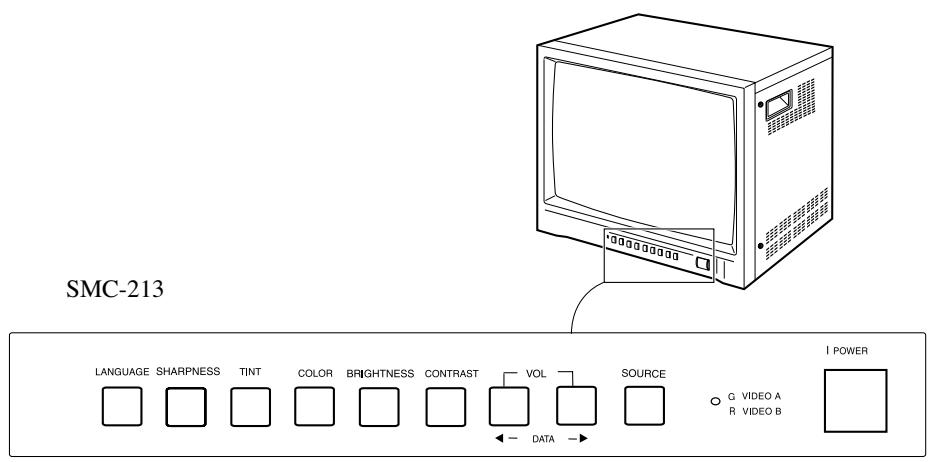

Commandes et composants de la façon SMC-213

Utilisation des boutons du panneau avant

I POWER

SOURCE

Bouton POWER

Bouton Marche/Arrêt. Appuyez sur ce bouton pour allumer le moniteur. La LED rouge du signal d'entrée sélectionné s'allume.

Touche SOURCE (SOURCE) (Sélection de l'entrée VIDEO)

Cette touche permet de selectionner le signal d'entrée video. Pour changer de signal d'entrée, appuyez également sur cette touche.

Bouton VOL, DATA (Vol, Données)

La touche VOLUME a deux fonctions :

Commandedu volume
: Pour changer le volume, appuyez uniquement sur cette touche.
- Commande des données
: Si vous appuyez sur CONTRAST (Contraste), BRIGHT (Brilliance), COLOR (Couleur), TINT (Nuance) ou SHARP (Finesse), puis sur la touche VOL, vous pourrez changer la valeur de chaque touche.

CONTRAST

Bouton CONTRAST (Contraste)

Ce bouton règle le contraste de l'image affichée à l'écran. Appuyez sur le bouton CONTRAST, puis sur la touche VOL(Data) pour régler le contraste.

BRIGHTNESS

Bouton BRIGHTNESS (Brilliance)

Ce bouton règle la brillance de l'image affichée à l'écran. Appuyez sur le bouton BRIGHTNESS, puis sur la touche VOL (DATA) pour régler la brillance.

COLOR

Bouton COLOR (Couleur)

Ce bouton règle l'intensité de la couleur de l'image affichée à l'écran. Appuyez sur le bouton COLOR, puis sur la touche VOL (DATA) pour régler l'intensité de la couteur.

TINT

Ce bouton règle la nuance pour la rapprocher de la teinte naturelle. Pour optimiser le résultat, règlez l'image affiché à l'écran de manière à ce que la couleur de la peau soit naturelle. Appuyez sur le bouton TINT, puis sur la touche VOL (DATA) pour régler la nuance. (Seulement NTSC)

SHARPNESS

Bouton SHARPNESS (Finesse)

Ce bouton règle la finesse de l'image affichée à l'écran. Appuyez sur le bouton SHARP, puis sur la touche VOL (DATA) pour régler la finesse.

LANGUAGE

Bouton LAngue (LANGUAGE)

Appuyez sur ce bouton pour selectionner une langue.

You pouvez selectionner la langue dans l'ordre suivant :

Anglais - Allemand - Frangois - Chinois - Espagnol - Italien

Plage de réglage de chaque bouton

MENU	Plage de réglage	Explication
Contrast (Contraste)	0~100	Permet de sélectionner un niveau de contraste (Contrast) spécifique dans la plage de réglage.
Brightness (Luminosité)	0~100	Permet de sélectionner un niveau de luminosité (Brightness) spécifique dans la plage de réglage.
Sharpness (Netteté)	0~100	Permet de sélectionner un niveau de netteté (Sharpness) spécifique dans la plage de réglage.
Color (Couleur)	0~100	Permet de sélectionner un niveau de couleur (Color) spécifique dans la plage de réglage.
Tint (Teinte) (NTSC)	Rouge de 0 à 100 Vert de 0 à 100	Permet de sélectionner un niveau de teinte spécifique dans la plage de réglage.
Langue	6	Anglais – Allemand – Français – Chinois – Espagnol - Italien

Réglage des paramètres des menus :

contraste (Contrast), luminosite (Brightness), nettété (Sharpness), couleur (Color) et

teinte (Tint) (NTSC), à l'aide du bouton VOL ▷.

• Sélectionnez chaque menu et appuyez sur le bouton VOL ▷.
• Une barre s'affiche dans lesquels les paramètres correspondant au menu sélectionné peuvent être régés.
• Appuyez sur le bouton VOL pour diminuer la valeur du paramètre du menu.
• Appuyez sur le bouton VOL pour augmenter la valeur du paramètre du menu.

Les valeurs par défaut des paramètres PREREGLES (PRESET) sont :

Paramètre préréglé	Valeur par défaut
Contrast (Contraste)	50
Brightness (Luminosite)	50
Sharpness (Nettété)	50
Color (Couleur)	50
Tint (NTSC) (Teinte (NTSC))	Vert 50, Rouge 50
Langue	Anglais

Éléments et commandes de la façon

(SMC-214)

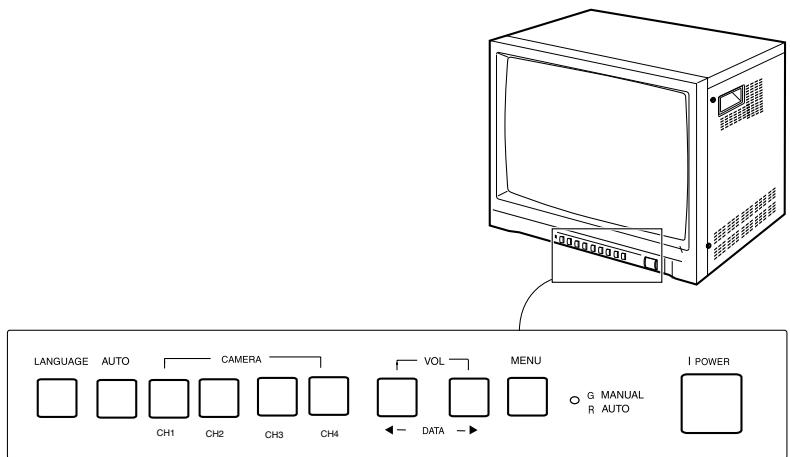

Utilisation des boutons de la façon

Touche Power (Mise sous/hors tension)

Touche On/Off (Marche/Arrêt) Cette touche vous permet d'activer l'écran ; la DEL du signal d'entrée sélectionné s'allume également.

Commutateur de réglage VOL (VOLUME) et DATA (DONNEES)

La touche VOL (VOL) possede deux fonctions :

Commande du volume : permet de modifier le volume.
- Commande des données : permet de modifier les valeurs de chaque fonction.

AUTO (AUTO): cette touche vous permet de changer automatiquement de canal lorsqu'elle est actionnée.

Quatre canaux différents sont disponibles sur la façon : CH1 (CANAL1), CH2 (CANAL2), CH3 (CANAL3), CH4 (CANAL4). Vous pouvez brancher votre apparéil photo sur l'un d'entre eux.

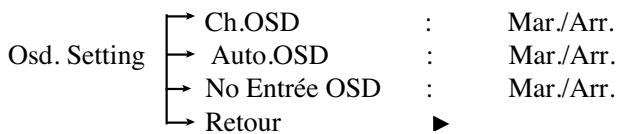

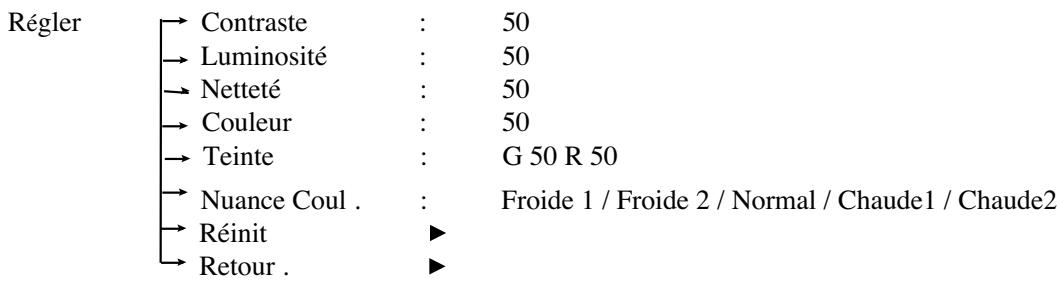

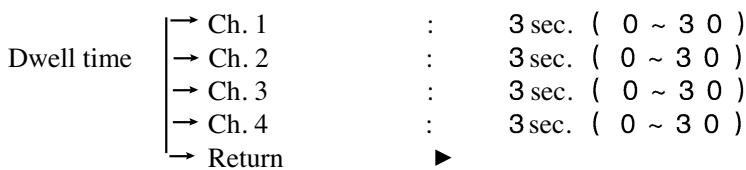

Structure du menu Setup (Configuration)

Le bouton MENU (MENU) permet de configurer les options de menu.

Si vous souhaitez régler chaque fonction du MENU (MENU), appuyez sur VOL

• Choisissez MENU (MENU), puis appuyez sur VOL

• Si vous souhaitez diminuier le réglage de MENU (MENU), appuyez sur

• Si vous souhaitez augmenter le réglage de MENU (MENU), appuyez sur VOL

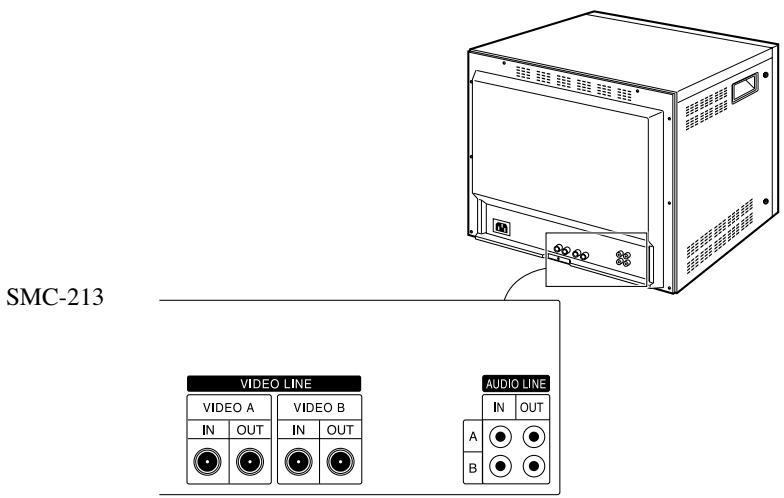

Commandes et composants du panneau arrière (SMC-213)

VIDEO A (IN) (ENTRÉE) /VIDEO B (IN) (ENTRÉE)

Ce connecteur sert à l'entrée de signaux video.

VIDEO A (OUT) (SORTIE) /VIDEO B (OUT) (SORTIE)

Ce connecteur sert à l'émission de signaux video.

AUDIO A (IN) (ENTRÉE) / AUDIO B (IN) (ENTRÉE)

Ce connecteur sert à l'entrée de signaux audio.

AUDIO A (OUT) (SORTIE) / AUDIO B (OUT) (SORTIE)

Ce connecteur sert à l'émission de signaux audio.

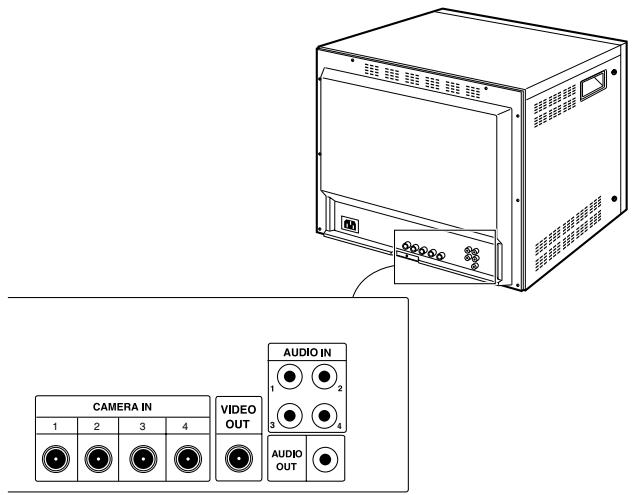

Commandes et composants du panneau arrière (SMC-214)

SMC-214

AUDIO (AUDIO) 1~4

Ce connecteur sert à l'entrée de signaux AUDIO.

AUDIO OUT (SORTIE AUDIO)

Ce connecteur sert à l'émission de signaux AUDIO.

CAMERA IN (ENTREE APPAREIL PHOTO) 1~4

Ce connecteur sert à l'entrée de signaux VIDEO.

VIDEO OUT (SORTIEVIDEO)

Ce connecteur sert à l'émission de signaux VIDEO.

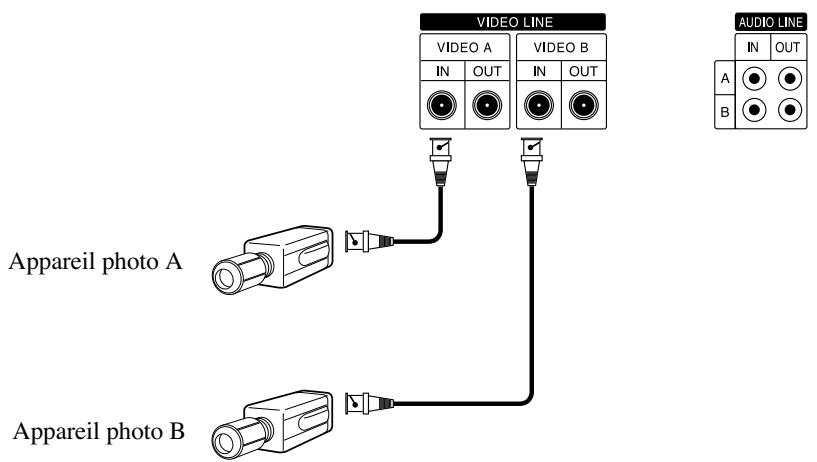

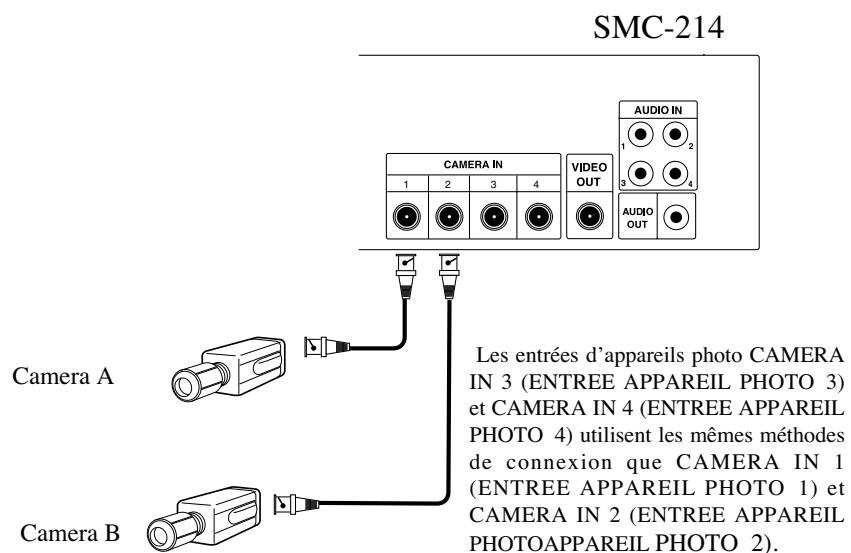

Branchements

SMC-213

Entretien

Si la qualité d'image du MONITEUR COULEUR est mauvaise ou s'il est impossible de l'améliorer, contrôlez tous les branchements et les parcours de cables. Les réparations doivent être effectuees par un technicien qualifié disposant d'installations et d'équipements de contrôle appropriés

Caracteristiques techniques

Système	SMC-213 / SMC-214 (NTSC/PAL)
Ecran à tube cathodique	21" en diagonale ; pas de 0,7 bande ; déflexion de 90°
Entrée/Sortie videoe	2 entrées et 2 sorties de canal (SMC-213)
	4 entrées et 1 sortie de canal (SMC-214)
Entrée/Sortie audio	2 entrées et 2 sorties de canal (SMC-213)
	4 entrées et 1 sortie de canal (SMC-214)
Source d'alimentation	Plage de commande de l'alimentation (110 V~220 V) ou « indiquée à l'arrière de l'écran »
Consummation	90W (maxi.)
Dimensions (1 x P x H)	490 mm x 325,7 mm x 467 mm (sans carton d'emballage)
Poids	25 Kg (au sujeet de)
Système vidéo	Système multiple (NTSC/PAL)
Stabilisation horizontal	Plage de capture ± 500 Hz
	Plage de maintainien ± 500Hz
Stabilisation vertical	Plage de capture ± 4 Hz
	Plage de maintainien ± 4Hz
Stabilisation de la sous porteuse	Plage de capture ± 400 Hz
	Plage de maintainien ± 400Hz
Audio	1,5 W
Convergence	Inférieure à 0,5 mm maxi. (centre)
Surbalayage	10%
Température de fonctionnement	-10°C ~ +50°C
Humidité en fonctionnement	10 ~ 90 % (sans condensation)

Notes
