KF37673ID - Réfrigérateur combiné MIELE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur combiné
Marque	Miele
Modèle	KF37673ID
Hauteur de niche (mm)	1772 – 1788
Zone de congélation (mm)	549
Puissance de congélation max (kg/24h)	Voir plaque signalétique (non spécifié dans la notice)
Alimentation électrique	220-240 V, 50 Hz (standard)
Fluide frigorigène	Isobutane (R600a)
Classe climatique	Voir plaque signalétique (plage de température ambiante)
Zone PerfectFresh Pro	Oui, avec compartiments sec et humide réglables
Fonction SuperFroid	Oui, refroidissement rapide de la zone réfrigérée
Fonction SuperFrost	Oui, congélation rapide des aliments frais
DynaCool (ventilation)	Oui, répartition homogène de la température
Éclairage intérieur	LED, avec éclairage sur tablette (FlexiLight)
Alarmes	Température et porte (sonore et visuelle)
Verrouillage automatique	Oui, évite modifications involontaires
Mode Shabbat	Oui, désactive affichage, alarmes et éclairage
Filtre à charbon actif (option)	Oui, Active AirClean
Accumulateur de froid	Oui, fourni
Dégivrage zone réfrigérée	Automatique
Dégivrage zone congélation	Manuel
Sens d'ouverture des portes	Réversible (droite ou gauche)
Angle d'ouverture max	90° (limitable avec chevilles)
Poids maximal porte de meuble (kg)	Non spécifié (consulter la notice)
Nettoyage recommandé	Produit spécial inox Miele, chiffon microfibre

FOIRE AUX QUESTIONS - KF37673ID MIELE

Comment régler la température du réfrigérateur ?

Sélectionnez la zone de réfrigération (touche sensitive jaune). Utilisez les touches ∧ ou ∨ sous l'écran pour modifier la température (plage : 3°C à 9°C). Validez avec OK. La température réelle s'affiche après quelques secondes.

Que faire en cas d'alarme de température ?

L'alarme sonore et visuelle se déclenche si la zone de congélation dépasse la température réglée. Appuyez sur la touche d'alarme pour l'arrêter. Vérifiez les aliments : s'ils ont décongelé, consommez-les rapidement ou recongelez après cuisson. L'alarme s'éteint automatiquement quand la température revient à la normale.

Comment activer la fonction SuperFroid ?

Sélectionnez la zone de réfrigération, puis effleurez la touche SuperFroid jusqu'à ce qu'elle s'allume en jaune. La température baisse rapidement. La fonction se désactive automatiquement après environ 12 heures, ou vous pouvez l'éteindre manuellement en rappuyant sur la touche.

Comment utiliser la fonction SuperFrost pour congeler des aliments ?

Activez SuperFrost 6 à 24 heures avant de congeler. Sélectionnez la zone de congélation, puis effleurez la touche SuperFrost (jaune). Après congélation, la fonction s'arrête automatiquement (30-65 h). Pour économiser de l'énergie, vous pouvez la désactiver dès que -18°C est atteint.

Qu'est-ce que la zone PerfectFresh Pro et comment l'utiliser ?

La zone PerfectFresh Pro maintient une température entre 0 et 3°C avec deux compartiments : un sec (pour viande, poisson) et un humide (pour fruits/légumes). Le compartiment humide possède un curseur pour ajuster l'humidité (Δ, ΔΔ, ΔΔΔ). Utilisez le compartiment sec pour les aliments emballés et le humide pour les produits frais non emballés.

Comment activer le mode Shabbat ?

Appuyez sur la touche 'Réglages', sélectionnez le symbole mode Shabbat avec ∧/∨, validez avec OK, puis choisissez '1' pour activer. Le mode dure 120 h et désactive l'éclairage, les alarmes et l'affichage. Pour quitter, appuyez à nouveau sur la touche de réglage. Attention : en cas de panne, aucun signal ne sera donné.

Comment dégivrer la zone de congélation ?

Activez SuperFrost un jour avant. Sortez les aliments, arrêtez l'appareil (touche Marche/Arrêt) et débranchez-le. Laissez la porte ouverte. Placez des casseroles d'eau chaude (non bouillante) pour accélérer. N'utilisez pas d'objets pointus ni de nettoyeur vapeur. Essuyez l'eau au fur et à mesure. Après dégivrage, nettoyez, séchez, rebranchez et réactivez SuperFrost.

Quels produits de nettoyant utiliser pour l'intérieur et l'extérieur ?

Pour l'inox, utilisez le produit d'entretien spécial inox Miele (lingettes ou spray). Pour l'intérieur, utilisez un chiffon doux et de l'eau tiède avec un peu de liquide vaisselle. N'utilisez pas de produits abrasifs, solvants, poudre à récurer, ni de nettoyeur vapeur. Pour le joint de porte, pas d'huile ni de graisse.

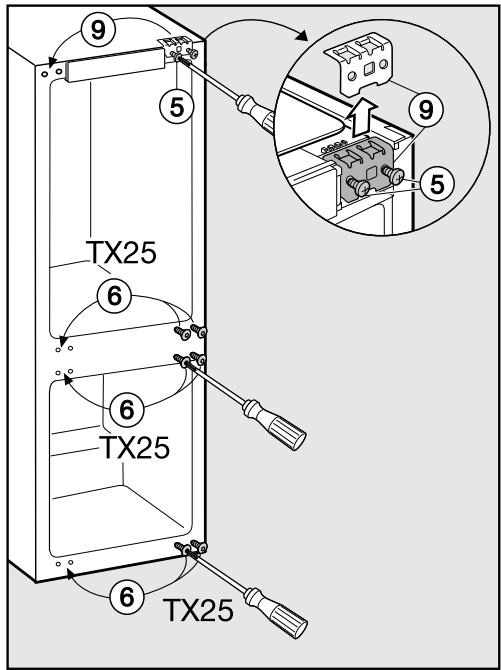

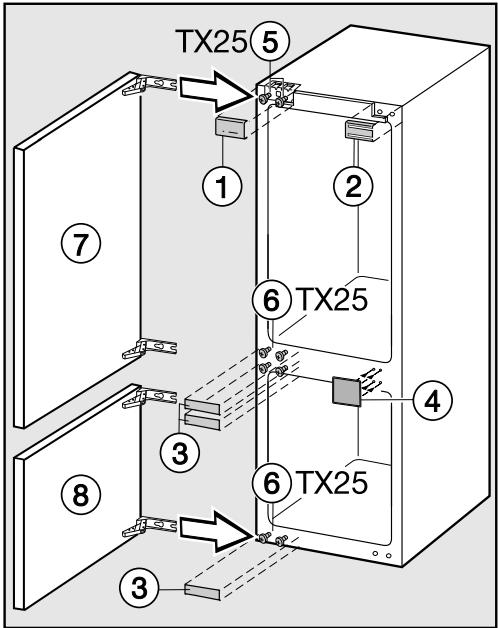

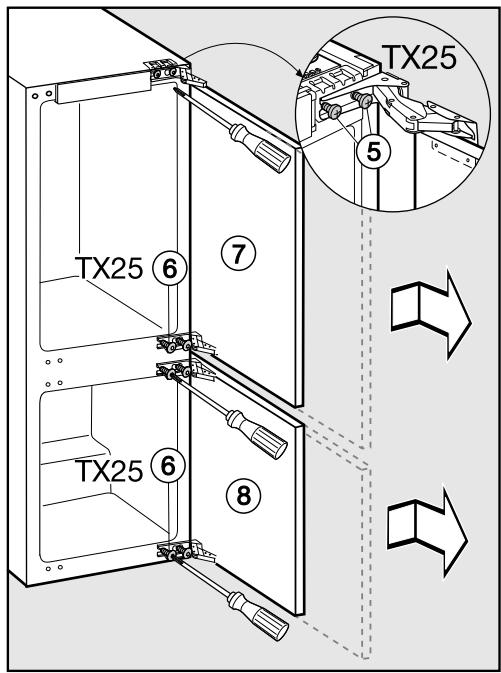

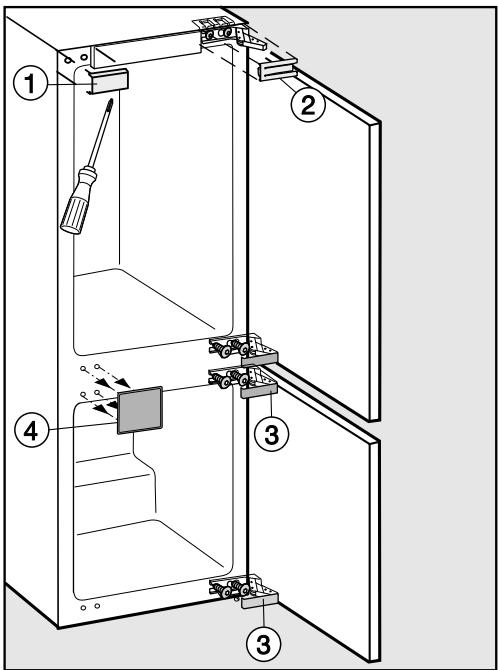

Comment inverser le sens d'ouverture de la porte ?

L'opération nécessite deux personnes. Ouvrez les portes, retirez les caches, desserrez les vis des charnières, démontez les portes. Retirez les amortisseurs, inversez les pivots et les charnières, puis remontez les portes de l'autre côté. Des instructions détaillées sont dans la notice. Attention aux risques de blessure.

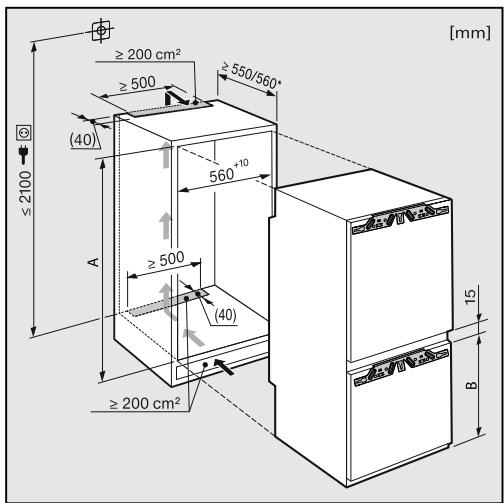

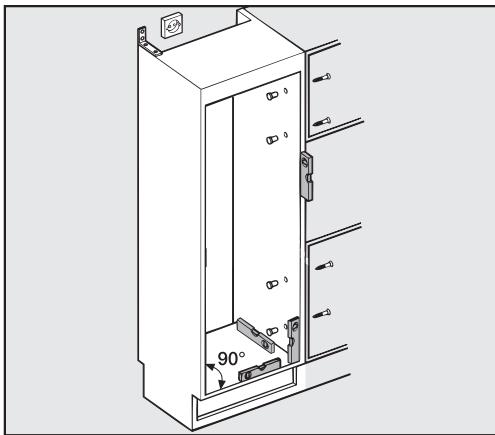

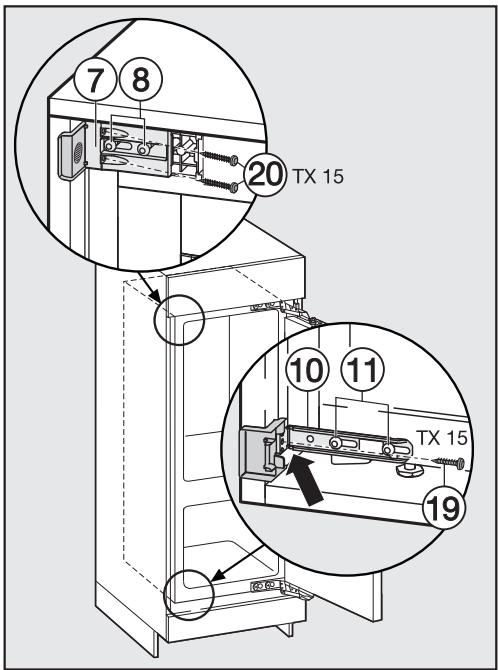

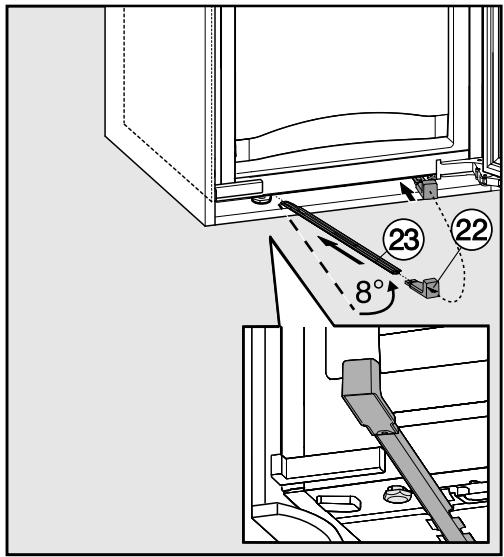

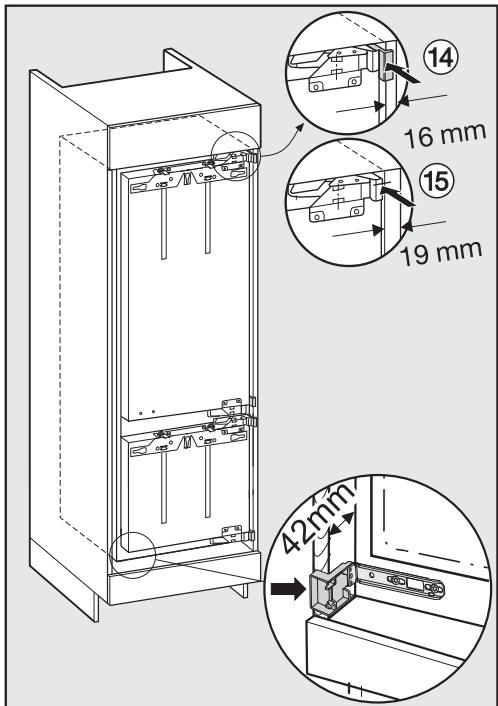

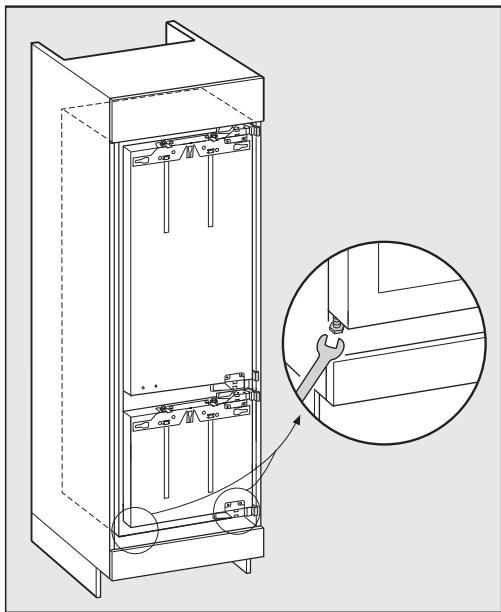

Quelles sont les dimensions d'encastrement requises ?

Hauteur de niche : 1772-1788 mm. Largeur et profondeur non précisées dans cet extrait, mais il faut prévoir un espace périphérique de 42 mm entre l'appareil et les parois latérales. Les fentes d'aération doivent avoir au moins 200 cm² de passage libre. Respectez les cotes indiquées dans la notice pour un fonctionnement optimal.

MODE D'EMPLOI KF37673ID MIELE

Combé réfrigérateur/congélateur

Lisez impérativement ce mode d'emploi et ses instructions de montage avant d'installer et de mettre en service votre appareil. Vous assurez ainsi votre protection et évitez d'endommager votre appareil.

Table des matières

Consignes de sécurité et mises en garde 5

Votre contribution à la protection de l'environnement 14

Comment faire des économies d'énergie? 16

Description de l'appareil 18

Bandeau de commande 18

Explication des symboles 19

Accessoires 21

Accessoires fournis 21

Accessoires en option 21

Mise en marche et arrêt de l'appareil 23

Avant la première utilisation 23

Nettoyage et entretien 23

Utiliser l'appareil 23

Allumer l'appareil 23

Éteindre l'appareil 25

Arrêt de la zone de réfrigération uniquement 25

Remise en service de la zone de réfrigération 26

En cas d'absence prolongée 26

Choix de la bonne température 27

Zone de réfrigération et zone PerfectFresh Pro 27

Répartition automatique de la température (DynaCool) 27

... dans la zone de congélation 27

Affichage de la température 28

Régler la température de la zone de réfrigération/congélation 28

Régler la température dans la zone PerfectFresh Pro 30

Utilisation de la fonction SuperFroid et SuperFrost 31

Fonction SuperFroid 31

Fonction SuperFrost 32

Température et alarme de porte 34

Alarme de température 34

Désactiver l'alarme de température 34

Alarme de porte 35

Autres réglages 36

Verrouillage automatique 36

Signalisation sonore 37

Luminosité de l'écran d'affichage 38

Mode Shabbat 39

Conserver des aliments - zone de réfrigération 41

Les différentes zones de froid 41

Aliments non adaptés à la zone de réfrigération 42

Bien entreposer ses aliments 42

Conserver des aliments - zone perfectfresh pro 43

Compartiment sec 44

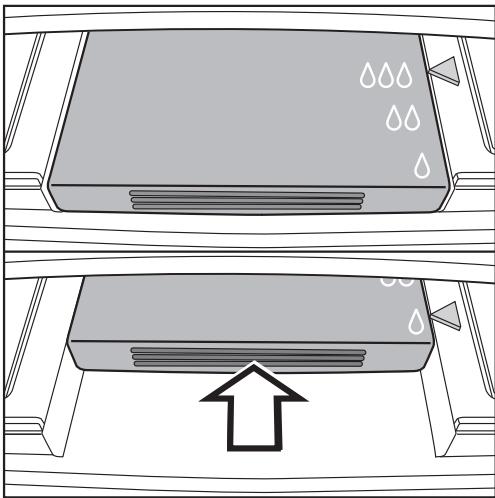

Compartiment humide Δ,ΔΔ/ΔΔΔ 44

Aménagement intérieur 47

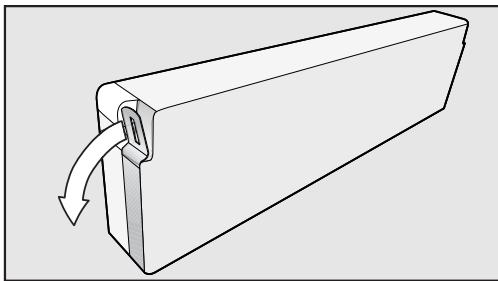

Décaler un balconnet 47

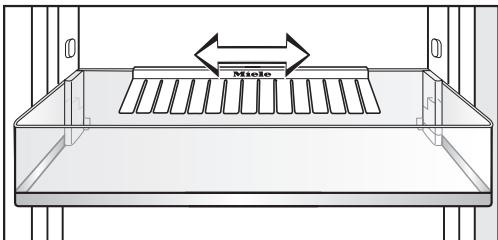

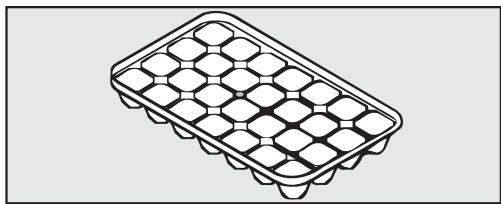

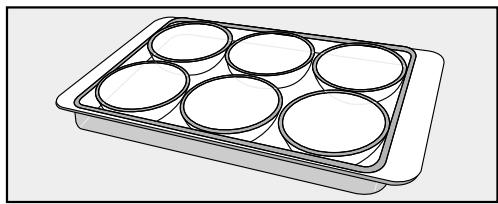

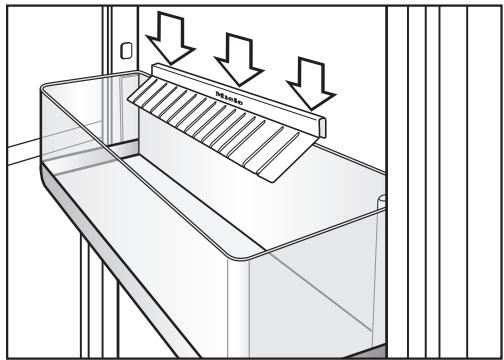

Déplacer le cale-bouteilles 47

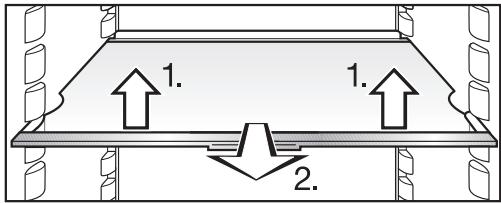

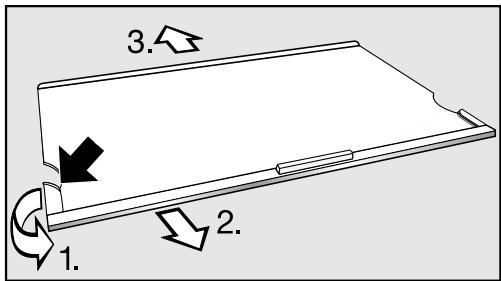

Déplacer la tablette / tablette avec éclairage 47

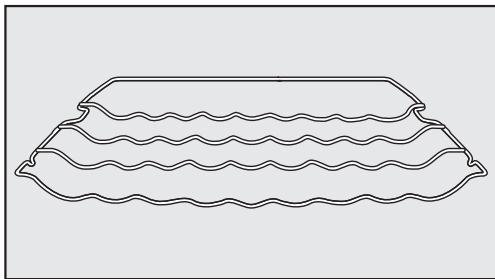

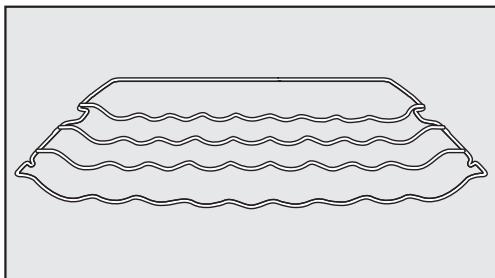

Déplacer la clayette pour bouteilles 48

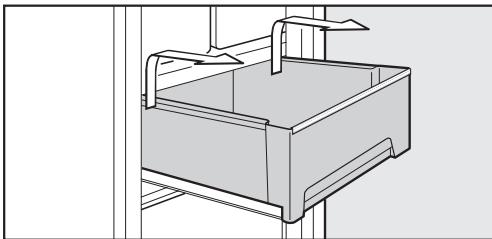

Tiroirs de la zone PerfectFresh Pro 48

Déplacer le filtre à charbon actif 49

Congélation et conservation 50

Pouvoir de congestion maximal 50

Processus de congélation pour les produits frais 50

Conservation de produits surgelés 50

Congélation de produits 51

Aménagement intérieur 55

Utiliser les accessoires 56

Accumulateur de froid 56

Zone de congélation 57

Nettoyage et entretien 60

Conseils pour l'entretien 60

Préparation de l'appareil au nettoyage 61

Nettoyer l'intérieur de l'appareil et les accessoires 63

Nettoyer le joint de porte 65

Nettoyer les ouvertures d'aération 65

Mettre en service l'appareil après son nettoyage 65

Table des matières

Service après-vente 78 Contact en cas d'anomalies 78 Garantie 78 Informations pour les revendeurs 79 Mode expo 79 Branchementélectrique 81 Instructions de montage 82 Lieu d'installation 82 Classe climatique 83 Aération et évacuation d'air 83 Portedu meuble 85 Espace horizontal et vertical 85 Poids de la porte du meuble 86 Avant l'encastrement de l'appareil 86 L'ancien apparéil avait-il un autre type de charnière ? 87 Cotes d'encastrement 88 Limer l'angle d'ouverture des portes 89 Inversion du sens d'ouverture de porte 90 Encastrement de l'appareil 94 Montage des portes de meuble 102

Cet appareil répond aux réglementations de sécurité en vigueur. Une utilisation inappropriée est néanmoins susceptible d'occasionner des dommages corporels et matériels.

Lisez attentivement cette notice avant de mettre votre appareil en service. Elle contient des informations importantes sur le montage, la sécurité, l'utilisation et l'entretien de votre appareil. Respectez ces consignes pour vous protéger et éviter d'endommager votre appareil.

Miele ne peut être tenu pour responsable des dommages liés au non-respect des consignes de sécurité.

Veuillez conserver ce document à disposition et le remettre au futur propriétaire en cas de cession de votre appareil !

Utilisation conforme

Cet appareil frigorifique est conçu pour un usage ménager dans un environnement domestique ou similaire, par exemple :

• dans des magasins, des bureaux ou d'autres environnements de travail similaires

-dans des exploitations agricoles

• par des clients dans des hôtels, motels, chambres d'hôtes ou autres types de logements de vacances.

Cet appareil frigorifique ne doit pas être utilisé à l'extérieur.

Utilisez cet appareil uniquement dans le cadre domestique, pour conserver des aliments au frais, conserver des produits surgelés, congeler des produits frais et préparer des glaçons.

Toute autre utilisation est interdite et peut être dangereuse.

L'appareil ne convient ni au stockage ni au refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou de substances ou produits similaires soumis à la directive relative aux dispositifs médicaux. Une utilisation non conforme de cet appareil risque d’altérer ou d’endommager les produits qui y sont stockés. Par ailleurs, n’utilise pas cet appareil dans des zones potentiellement explosives.

Miele décline toute responsabilité en cas d'utilisation non conforme ou inappropriée de l'appareil.

Les personnes qui ne sont pas en mesure d'utiliser cet appareil en toute sécurité en raison de déficiences physiques, sensorielles ou mentales, de leur manque d'expérience ou de leur ignorance doivent impérativement être surveillées lorsqu'elles l'utilisent.

Ces personnes sont autorisées à utiliser l'appareil sans surveillance uniquement si vous leur avez expliqué comment l'utiliser sans danger et les risques encourus en cas de mauvaise manipulation.

Précautions à prendre avec les enfants

Tenez les enfants de moins de huit ans éloignés de l'appareil à moins qu'ils ne soient sous étroite surveillance. Les enfants de huit ans et plus ne sont autorisés à utiliser l'appareil sans surveillance que s'il leur a été expliqué comment l'utiliser sans danger. Vérifiez qu'ils ont compris les risques encourus en cas de mauvaise manipulation. Les enfants ne doivent pas nettoyer ou intervenir sur l'appareil sans être sous la surveillance d'un adulte. Ne laissez pas les enfants sans surveillance à proximité de l'appareil. Ne les laissez pas jouer avec l'appareil. Risque d'asphyxie ! Les enfants peuvent se mettre en danger en s'enveloppant dans les matériaux d'emballage (film plastique, par exemple) ou en glissant leur tête à l'intérieur. Tenez les matériaux d'emballage hors de portée des enfants.

Sécurité technique

Le circuit du fluide frigorigène a fait l'objet d'un contrôle d'étanchéité. L'appareil est conforme aux dispositions de sécurité en vigueur ainsi qu'aux directives européennes applicables.

Cet appareil contient de l'isobutane (R600a), un gaz naturel sans danger pour l'environnement, mais inflammable. Il ne nuit pas à la couche d'ozone et n'augmente pas l'effet de serre.

L'utilisation de ce fluide frigorigène peu polluant a pour contrepartie d'augmenter le niveau sonore de l'appareil. Il se peut en effet qu'un bruit d'écoulement interne au circuit de refroidissement accompagne les sons caractéristiques du compresseur. Ces effets incontournables n'affectent en rien les performances de l'appareil.

Veillez à n'endommager aucune élément du circuit de réfrigération lors du transport et de l'encastrement / de l'installation de l'appareil. Les projections de fluide frigorigène dans les yeux peuvent provoquer des lésions graves!

En cas de dommages matériels :

• évitez d'allumer une flamme ou tout ce qui pourrait causer une étincelle,
• débranchez l'appareil du réseau électrique,
• aérez la pièce où se trouve l'appareil pendant quelques minutes puis
• contactez le service après-vente.

La taille de la pièce où est installé l'appareil doit être proportionnelle à la quantité de fluide frigorigène contenue dans l'appareil. En cas de fuite, un mélange air-gaz inflammable risque de se former si la pièce est trop petite. La pièce doit avoir un volume d'au moins 1m³ pour 11 g de fluide frigorigène. La quantité de fluide frigorigène est indiquée sur la plaque signalétique à l'intérieur de l'appareil.

Consignes de sécurité et mises en garde

Les données de raccordement (tension et fréquence) figurant sur la plaque signalétique de l'appareil doivent impérativement correspondre à celles du réseau électrique pour éviter d'endommager votre appareil. Comparez ces données avant de brancher votre appareil et interrogez un électricien en cas de doute. Seul un raccordement à une prise de terre conforme garantit un fonctionnement de l'appareil en toute sécurité. Attention : Cette règle de sécurité élémentaire doit absolument être respectée ! En cas de doute, faites vérifier vos installations par un électricien. Seul un raccordement de l'appareil au réseau électrique public permet de garantir un fonctionnement sur et friable de ce dernier. Si le cordon d'alimentation électrique de votre appareil est endommagé, faites appel à un technicien/agréé par Miele exclusivement pour éviter de faire courir le moindre danger à l'utilisateur.

N'utilisez pas les rallonges ou multiprises pour brancher votre appareil : elles représentent un danger potentiel (risque d'incendie). Lorsque l'humidité atteint les éléments sous tension ou le câble d'alimentation, cela peut engendrer un court-circuit. Par conséquent, n'installez jamais l'appareil dans des locaux représentant des risques d'humidité ou d'éclaboussures (garages, buanderies, etc.). Cet appareil ne doit pas être utilisé sur des engins en mouvement. N'utilisez jamais votre appareil si ce dernier est endommagé : il représente un danger potentiel. Vérifiez que votre appareil ne présente aucune dommage apparent avant de l'utiliser. Afin de garantir un fonctionnement en toute sécurité, encastrez cet appareil avant de l'utiliser. Lors de travaux d'installation ou d'entretien ou en cas de réparations, l'appareil doit être mis hors tension. L'appareil est débranché du réseau électrique uniquement lorsque l'une des conditions suivantes est remplie :

• les fusibles correspondants sont déclenchés ou
• les fusibles à filetage sont totalement dévissés de l'installation électrique (non applicable en France) ou
• La prise de l'appareil est débranchée. Ne tirez jamais sur le cordon d'alimentation mais tenez la prise fermement pour débrancher l'appareil. és par Miele. Les bénéfices liés à la garantie sont perdus en cas de réparation de l'appareil par un service après-vente non agrée par Miele. Les pièces de rechange d'origine sont les seules dont Miele garantit qu'elles remplissent les conditions de sécurité. Ne remplacez les pièces défectueuses que par des pièces détachées d'origine.

Utilisation conforme

• Voiture appareil est conçu pour une classe climatique donnée (plage de température ambiante). Veuillez respecter les limites indiquées sur la plaque signalétique placée à l'intérieur de l'appareil. Une température ambiante inférieure provoque un arrêt prolongé du compresseur, avec pour conséquence de faire descendre les zones de froid sous les températures requises. Ne recouvrez pas et n'obstruez jamais les fentes d'aération et d'évacuation de l'air, faute de quoi la ventilation ne serait plus assurée, la consommation en électricité augmenterait et les éléments de l'appareil risqueraient d'être endommagés. Si vous conservez des aliments contenant de la graisse ou de l'huile dans la contreporte, veillez à ce que la graisse ou l'huile ne fuient pas sur les pièces en plastique de l'appareil. Des fissures risquent d'apparaître dans le plastique qui peut casser.

Ne stockez pas de produits explosifs ou d'aerosols dans l'appareil. Certains gaz inflammables peuvent prendre feu en raison de certains composants électriques. Risque d'incendie et d'explosion ! N'utilisez pas d'appareils électriques dans l'appareil (par ex.: fabrication de glaces à l'italienne). Des étincelles risqueraient de se produire. Risque d'explosion! N'entreposez ni canettes, ni bouteilles contenant des boissons gazeuses dans la zone de congélation de l'appareil : ces contenants sont susceptibles d'éclater. Risque de dommages corporels et matériels ! Si vous placez des bouteilles dans le congélateur pour les refroidir plus rapidement, enlevez-les au bout d'une heure maximum, sinon elles risquent d'éclater. Risque de blessure et de dégâts matériels ! Ne touchez pas les produits congelés ou les éléments métalliques, avec les mains mouillées. Elles pourraient y rester collées sous l'effet du froid. Risque de blessure! Ne consommez jamais de glaçons ou d'esquimaux, surtout les sorbets, quand ils sortent du congélateur. Vos lèvres et votre langue risquent de geler instantanément. Risque de blessures! Ne recongelez jamais d'aliments qui ont été partiellement ou totalement décongelés. Consommez-les au plus vite avant qu'ils ne perdent toute valeur nutritive et s'abiment. Toutefois, vous pouvez remettre au congélateur des aliments que vous avez cuits-vous-même. Ne consommez pas d'aliments qui ont dépassé la date limite de congélation : vous risquez une intoxication ! La durée de conservation des aliments dépend de nombreux facteurs dont leur degré de fraîcheur, leur qualité et leur température de conservation. Respectez la date limite de consommation et les indications présentes sur les emballages !

N'utilisez que des accessoires d'origine Miele. Le montage d'autres pièces exclut tout bénéfice de la garantie.

Nettoyage et entretien

Ne traitez pas le joint de porte avec des huiles ou des graisses, sinon il devient poreux. La vapeur d'un nettoyeur vapeur pourrait parvenir sur les composants conducteurs et provoquer un court-circuit.

N'utilisez jamais de nettoyeur vapeur pour nettoyer votre appareil.

Les objets pointus ou tranchants risquent d'endommager les générateurs de froid, ce qui compromettrait le bon fonctionnement de l'appareil. N'utilisez donc pas d'objets pointus ou tranchants pour

• retirer le givre ou la glace,
• décoller les glaçons et aliments pris dans la glace.

Ne placez jamais d'appareils électriques ou de bougies dans l'appareil pour accélérer le dégivrage. Vous pouvez endommager le plastique. N'utilisez pas de bombes dégivrantes. Elles peuvent former des gaz explosifs, contenir des solvants ou des agents propulseurs qui endommagent le plastique et sont nocives à la santé.

Transport

L'appareil doit impérativement être transporté à la verticale et dans son emballage afin de ne subir aucun dommage. L'appareil étant très lourd, transportez-le à deux personnes. Risque de blessure et de dommages matériels!

Enlèvement de l'ancien appareil

• Mettez la serrure de votre ancien appareil hors d'état de fonctionnement avant de l'éliminer.

Vous éviterez ainsi que des enfants ne s'enferment dedans en jouant et risquent leur vie.

Les projections d'agent réfrigérant peuvent provoquer des lésions oculaires! N'endommagez aucune partie du circuit de refroidissement, par exemple

• ne percez jamais les conduits de l'évaporateur contenant du frigorigène,
• ne coudez pas les conduits,
• ne grattez pas les revêtements de surfaces.

Symbole sur le compresseur (selon modèle)

Cette remarque est uniquement significative pour le recyclage. Il n'y a aucun danger en fonctionnement normal!

L'huile dans le compresseur peut être mortelle en cas d'ingestion et de pénétration dans les voies respiratoires.

Nos emballages

Nos emballages protègent votre appareil des dommages pouvant survenir pendant le transport. Nous les sélectionnons en fonction de critères écologiques permettant d'en faciliter le recyclage.

En participant au recyclage de vos emballages, vous contribuez à économiser les matières premières et à réduire le volume des déchets. Notre revendeur reprend vos emballages.

Votre ancien appareil

Les appareils électriques et électroniques contiennent souvent des matériaux précieux. Cependant, ils contiennent aussi des substances toxiques nécessaires au bon fonctionnement et à la sécurité des appareils. Si vous déposez ces appareils usagés avec vos ordures ménagères ou les manipulez de manière inadéquate, vous risquez de nuire à votre santé et à l'environnement. Ne jetez jamais vos anciens appareils avec vos ordures ménagères!

Faites appel au service d'enlèvement mis en place par votre commune, votre revendeur ou Miele, ou rapportez votre appareil dans un point de collecte spécialement dédié à l'élimination de ce type d'appareil. Vous êtes légalement responsable de la suppression des eventuelles données à caractère personnel figurant sur l'ancien appareil à éliminer.

Veillez à ne pas endommager les conduits du circuit frigorifique de votre réfrigérateur jusqu'à son enlèvement vers une décharge assurant le recyclage des matériaux.

On évitera ainsi que le fluide frigorifique contenu dans le circuit et l'huile contenue dans le compresseur ne soient libérés dans l'atmosphère.

Votre contribution à la protection de l'environnement

Jusqu'à son enlèvement, veillez à ce que votre ancien appareil ne présente aucun danger pour les enfants. Pour de plus amples informations, reportez-vous au chapitre "Consignes de sécurité et mises en garde" du mode d'emploi.

Comment faire des économies d'énergie?

	Consommation energétiquenormale	Consommation energétiquelevée
Installation /Entretien	Dans des locaux aérés.	Dans des locaux fermés, nonaérés.
	Pas d'exposition directe à la lumière du soleil.	Exposition directe à la lumière du soleil.
	Eloigné d'une source de chaleur (chauffage, cusinière).	Près d'une source de chaleur (chauffage, cusinière).
	Température ambiente idéale d'env. 20 °C.	À une température ambientelevée de plus de 25 °C.
	Ne recouvre pas les fentes d'aération et dépoussiérez régulierèment.	Fentes d'aération et d'évacuation d'air plus ou moins empoussiérées.
Réglage de la tempora-ture	Zone de réfrigération de 4 à 5 °C	Plus vous abaissez la tempora-ture, plus la consommation énergétique augmente !
	Zone PerfectFresh Pro proche de 0 °C
	Zone de congélation à -18 °C
	Consommation énergétiquenormale	Consommation énergétiqueélevée
Utilisation	Agencement des tiroirs, tablettes et balconnets conforme à la sortie d'usine.
	Ouvrir la porte si nécessaire seulement et la referrer le plus vite possible. Ranger correctionnement les alimentés.	Des ouvertures de portep tropérétiques et trop longues en-traitent des pertes de froid et une pénetration d'air chaud dans l'appareil. L'appareil doit ensuite faire redescendre la température. La durée de fon-citionnement du compresseur augmente.
	Emmener un sac isotherme pour aller faire les courses et ranger les alimentés rapièment dans l'appareil.Remettre le plus vite possible les produits sortis, avant qu'ils ne se réchauffent trop.Laisser d'abord refroidir les boissons et les plats chauds à l'extérieur de l'appareil.	Les plats encore chauds et les alimentés à température ambiante font pénétrer de la cha-leur dans l'appareil : ce dernier doit ensuite faire redescendre sa température et la durée de fonctionnement du compresseur augmente.
	Emballer et couvir les ali-ments avant de les ranger.	L'évaporation et la condensation de liquides à l'intérieur du réfrigérateur contribue à une moindre performance de la production de froid.
	Placer les alimentés à décon-geler au réfrigérateur
	Pour une meilleure ventilation de l'appareil, ne surchargez pas les compartments.	Une mauvaise circulation d'air contribue à une moindre performance de la production de froid.

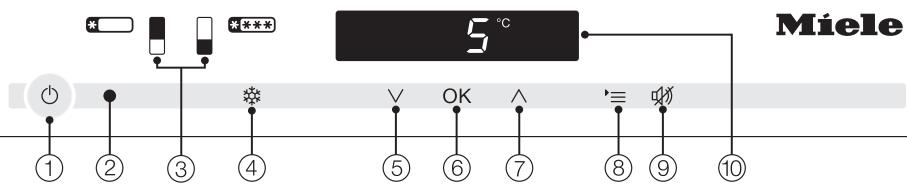

Bandeau de commande

① Mise en marche/arrêt de l'ensemble de l'appareil ② Interface optique (réservée au service après-vente) ③ Sélection de la zone de réfrigération/zone de congélation (4) Activation/désactivation de la fonction SuperFroid et SuperFrost ⑤ Réglage de la température (V pour plus de froid), flèche de sélection en mode réglage ⑥ Confirmation d'une sélection (touché OK) ⑦ Réglage de la température (A pour moins de froid), flèche de sélection en mode réglage

⑧ Activation/désactivation du mode réglage (9) Désactivation de l'alarme de température/porte 10 Ecran avec affichage de température et symboles (symboles visibles uniquement en mode réglage, en cas d'alarme ou de message; voir tableau pour l'explication des symboles)

Explication des symboles

Symbole	Signification	Fonction
	Verrouillage automa-tique	Protection contre toute modification invo-lontaire des régles notamment une mise hors tension, un changement de tempéra-ture involontaire, une activation de la fon-cion SuperFroid et SuperFrost.
	Signaux sonores	Choix du bip sonore et du signal d'alertis-sement en cas de déclenchement d'alarme de porte et de température.

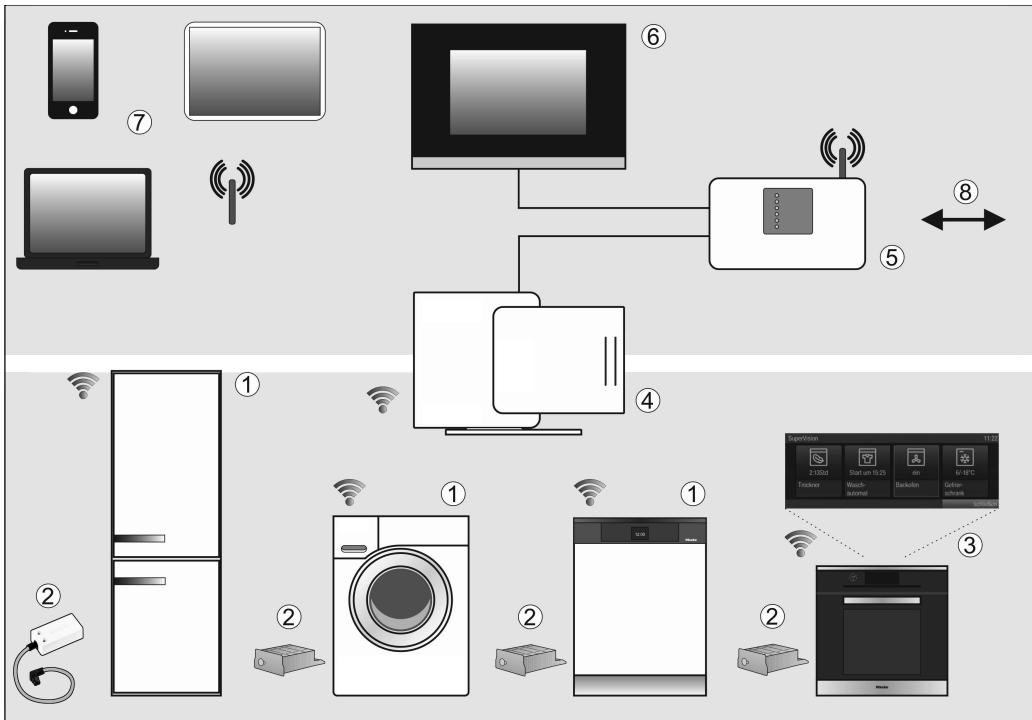

@	Miele@home	Visible seulement si le module de commu-nication Miele@home ou la clé de commu-nication est connecté (voir "Miele@home")
	Luminosité de l'écran d'affichage	Régler la luminosité de l'écran d'affichage
	Température PerfectFresh Pro	Modifier la température dans la zone PerfectFresh Pro
	Mode Shabbat	Activer / Désactiver le mode Shabbat.
-€	Raccordement réseau	Confirme que l'appareil est branché au ré-seau électrique lorsqu'il n'est pas sous ten-sion; clignote en cas de panne de courant
	Alarme	S'allume en cas d'alarme de porte, clignote en cas d'alarme de température, de cou-pure de courant et d'autres messages d'er-reur.
	Mode Expo(visible uniquement en cas d'activation du mode expo	Désactiver le mode expo

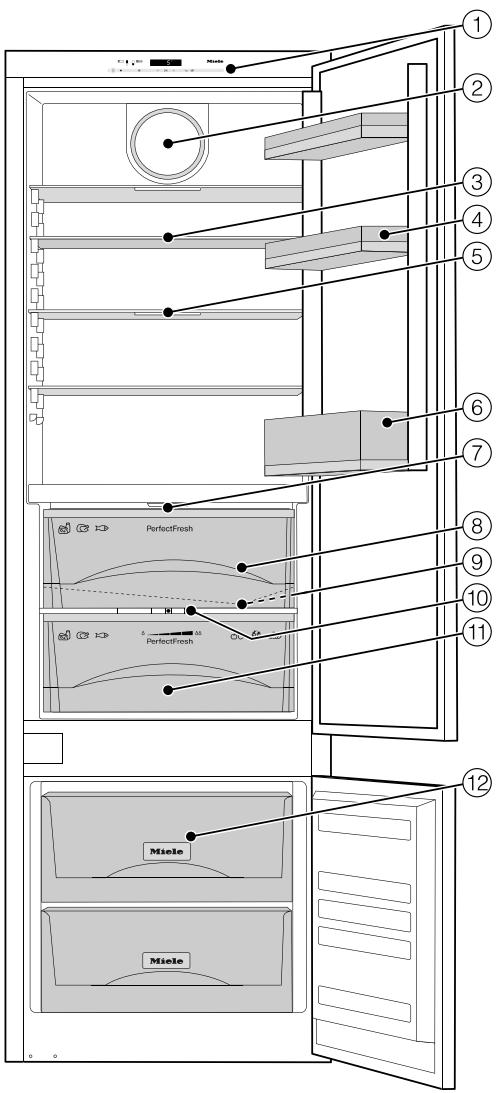

① Bandeau de commande ② Ventilateur ③ Tablette ④ Casier à œufs / Balconnet ⑤ Tablette avec éclairage (FlexiLight) ⑥ Balconnet à bouteilles ⑦ Éclairage intérieur zone PerfectFresh Pro (8) Compartiment sec zone PerfectFresh Pro ⑨ Rigole et orifice d'évacuation de l'eau de dégivrage 10 Curseur de réglage du taux d'humidité dans le compartiment humide ① Compartiment humide zone PerfectFresh Pro 12 Tiroirs de congélation

La zone PerfectFresh Pro répond aux exigences d'un compartiment pour denrées hautement périsibles selon EN ISO 15502.

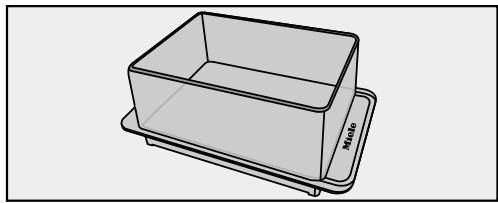

Cale-bouteilles

Quand vous ouvrez/fermez la porte de l'appareil, les bouteilles tiennent mieux grâce au cale-bouteilles.

Accumulateur de froid

L'accumulateur de froid évite une brusque montée de la température dans la zone de condensation en cas de coupure accidentelle de courant. Vous pouvez ainsi prolonger le temps de conservation.

Laissez-le pendant 24 heures environ pour qu'il puisse produire sa puissance frigorifique Tmaxale.

Accessoires en option

Conçus spécialement pour l'appareil, des accessoires et des produits de nettoyage et d'entretien sont disponibles dans la gamme de produits Miele.

Entretien de l'inox

Les lingettes nettoyantes pour surfaces inox imbibées de produit spécial pour l'accier inoxydable offrent les mêmes qualités nettoyantes et protectrices que le produit lui-même.

À chaque application, le produit d'entretien des surfaces en inox (disponible en bouteille) dépose un film de protection contre l'eau et les salissures.

Les traces d'eau et de doigts ou autres types de tâches disparaissent. Vous retrouverez une surface nette, lisse et brillante.

Chiffon microfibre multi-usages

Le chiffon microfibre permet d'éliminer facilement traces de doigts et salissures légères sur les façades en inox, bandes de commande, fenêtres, meubles, vitres de voiture etc.

Kit microcloth

Le kit MicroCloth contient 1 chiffon multi-uses, 1 essuie-verres et 1 chiffon lustrant.

Ces chiffons sont extrêmement résistants. Ils contiennent des microfibres très fines qui assurent une haute performance de nettoyage.

Clayette

Gain de place, la clayette pour bouteilles permet de conserver vos bouteilles à l'horizontal.

Vous pouvez choisir à quel niveau de l'appareil vous souhaitez l'installer.

Filtre à charbon actif avec support kkf-ff (active airclean)

Le filtre à charbon actif neutralise les odeurs désagréables dans la zone de réfrigération et veille par conséquent à une meilleure qualité de l'air.

Le support du filtre à charbon actif est placé sur la baguette de protection arrêtée de la surface d'appui et peut être déplacé selon les besoins.

Remplacement du filtre à charbon actif kkf-rf (active airclean)

Les filtres de remplacement correspondants pour le support (Active AirClean) sont disponibles. Il est conseillé de remplacer le filtre à charbon actif tous les 6 mois.

Vous pouvez commander des accessoires en option sur la boutique en ligne ou vous adresser à votre revendeur ou au service après-vente Miele (voir fin du mode d'emploi).

Emballages de transport

Retirez tous les matériaux d'emballage qui se trouvent à l'intérieur de l'appareil.

Film de protection

Pendant le transport, les cordures et les lisérés en inox présents dans l'appareil sont protégés par un film plastique.

Retirez le film de protection de tous les lisérés et cordures en inox.

Nettoyage et entretien

Respectez scrupuleusement les instructions du chapitre "Nettoyage et entretien".

Important ! Le produit spécial inox de Miele dépose sur les surfaces en inox un film qui les protège contre l'eau et les salissures !

Enduisez les surfaces en inox avec le produit d'entretien pour inox Miele immédiatement après avoir retiré le film protecteur (voir "Accessoires en option"). Nettoyez l'intérieur de l'appareil et les accessoires.

Utiliser l'appareil

Pour utiliser l'appareil, il vous suffit d'effleurer les touches sensibles avec le doigt.

Tout contact est validé par un bip sonore que vous pouvez aussi désactiver si vous le souhaitez (voir chapitre "Réglages - Volume - Bip touches").

Allumer l'appareil

Une fois l'appareil mis sous tension, le symbole de raccordement au réseau électrique -C-F apparaît à l'écran au bout de quelques instants.

Effleurez la touche Marche/Arrêt.

Le symbole de raccordement au réseau -C s'éteint et l'appareil commence à refroidir.

Sur le bandeau de commande apparaissent les touches qui correspondent à chaque zone de froid sélectionnable :

La touche sensitive correspondant à la zone de réfrigération est rétroéclairée en jaune. L'affichage indique la température qui règne à l'intérieur de la zone de réfrigération.

Mise en marche et arrêt de l'appareil

Quand vous ouvrez la porte de l'appareil, l'éclairage intérieur s'allume tandis que les LEDs des tablettes deviennent de plus en plus lumineuses.

Lors de la première mise en service, la touche sensitive de la zone de congélation et le symbole de l'alarme se mettent à clignoter.

Dès que la température de réglage est atteinte, la touche sensitive de la zone de congélation reste allumée et le symbole de l'alarme s'éteint.

Laissez l'appareil fonctionner quelques heures avant d'y déposer des aliments pour que la température soit suffisamment basse. Ne replissez la zone de congélation que lorsque la température a suffisamment baissé (-18 °C au minimum).

Vous pouvez régler chaque zone de froid individuellement.

• Choisissez la touche de la zone dans laquelle vous souhaitez effectuer des réglages.

La touche sélectionnée est rétroéclairée en jaune.

Vous soupezélectionnerla fonction SuperFroid ou régler la température pour la zone de réfrigération.

Vous devez sélectionner la fonction SuperFrost ou régler la température pour la zone de congélation.

Pour plus d'informations, veuillez vous reporter aux chapitres correspondants.

Si vous sélectionnez une autre zone de froid, les réglages de la zone précédemment sélectionnée restent enregistrés.

Eteindre l'appareil

Effleurez la touche Marche/Arrêt. Si ce n'est pas possible, c'est que le verrouillage est enclenché!

L'affichage de la température s'éteint et le symbole de raccordement au réseau -C s'allume.

L'éclairage intérieur s'éteint et la production de froid s'arrête.

Arrêt de la zone de réfrigération uniquement

Vous pouvez n’arrêter que la zone de réfrigération et laisser la zone de condensation enclenchée (ex.: vacancies).

Effleurez la touche sensitive de la zone de réfrigération jusqu'à ce que le rétroéclairage jaune disparaisse.

Des tirets apparaissent brièvement à l'écran.

Remise en service de la zone de réfrigération

Vous pouvez réenclencher la zone de réfrigération séparément.

Effleurez la touche sensitive de la zone de réfrigération jusqu'à ce que le rétroéclairage jaune réapparaisse.

L'affichage de température de la zone de réfrigération s'allume. La température de la zone de réfrigération commence à baisser. L'éclairage intérieur s'allume dès que vous ouvrez la porte.

En cas d'absence prolongée

Si l'appareil doit rester longtemps sans fonctionner :

• Arrêtez l'appareil. Débranche l'appareil ou retirez le fusible correspondant. Dégivrez la zone de congélation.

Si l'appareil / la zone de réfrigération à l'arrêt doit rester longtemps sans fonctionner, pensez à :

nettoyer l'appareil / la zone de réfrigération et laisser les portes de l'appareil / de la zone de réfrigération ouvertes afin d'aérer suffisamment et éviter ainsi la formation de mauvaises odeurs.

En cas d'arrêt prolongé de l'appareil / de la zone de réfrigération, de la moisissure risque de se former si la porte reste fermée et si l'appareil n'a pas été nettoyé.

Il est primordial de sélectionner une température correcte afin de bien conserver les aliments. Ceux-ci s'abiment vite sous l'action de microorganismes. Une bonne température de conservation peut retarder, voir empêcher leur dégradation. Plus la température baisse et plus ce processus ralentit.

La température à l'intérieur de l'appareil augmente,

• en fonction de la fréquence et de la durée d'ouverture de porte,
• en fonction de la quantité d'aliments conservés,
• en fonction de la chaleur des aliments mis à refroidir,
• en fonction de la température ambiante de la pièce où est installé l'appareil. Cet appareil est prévu pour une classe climatique (température ambiante) précise dont il faut respecter les limites.

Zone de réfrigération et zone perfectfresh pro

Nous conseillons une température de 4° C dans la zone de réfrigération.

Dans la zone PerfectFresh Pro, la température est régée automatiquement; elle est située entre 0 et 3°C.

Répartition automatique de la température (DynaCool)

L'appareil démarre automatiquement le ventilateur dès que la production de froid de la zone de réfrigération est activée. Ainsi, le froid est réparti de manière homogène dans cette zone et les aliments se refroidissent à peu près à la même température.

... Dans la zone de congélation

Il faut obtenir une température de -18 °C pour congeler des aliments frais et les conserver longtemps. À cette température le développement des micro-organismes est très faible mais dès que la température dépasse les -10 °C, la décomposition des aliments par les micro-organismes reprend et ils se conservent moins longtemps. Aussi ne faut-il jamais recongeler des aliments partiellement ou totalement décongelés à moins qu'ils aient été cuits depuis leur décongélation. Les micro-organismes sont éliminés par des températures élevées.

Affichage de la température

En mode de fonctionnement normal, l'affichage de la température à l'écran indique la température moyenne effective de la zone de réfrigération et la position la plus chaude dans la zone de congélation qui règne à ce moment dans l'appareil.

Si la température de la zone de congélation dépasse les limites de la plage de température autorisée, seuls des tirets clignotent à l'écran.

En fonction de la température ambience et des réglages, il faut parfois plusieurs heures avant que la température sélectionnée soit atteinte et affichée.

La température est passée sous le seuil des -18°C pendant une durée prolongée? Vérifiez que vos produits surgelés n'ont pas commencé à décongeler.

Dans ce cas, consommez-les au plus vite ou faites-les cuire ou rôtir avant de les congeler de nouveau.

Régler la température de la zone de réfrigération/congélation

Les températures se règlent séparément dans la zone de réfrigération et la zone de congélation.

• Sélectionnez la zone de réfrigération ou la zone de congélation. Réglez la température à l'aide des deux touches sensibles en-dessous de l'écran d'affichage.

En appuyant sur la touche :

• la température diminue,

• la température augmente.

Pendant le réglage, la température clignote.

Les modifications suivantes peuvent être observées à l'écran lorsque vous effleurez les touches sensitives :

Premier effleurement : la dernière valeur de température régée clignote. - À chaque fois que vous appuyez sur la touche, la température augmente ou diminue de 1°C. - En maintenant le doigt sur la touche sensitive : la valeur de température change continuellement.

Environ 5 secondes après le dernier effleurement, l'affichage de température indique automatiquement la température réelle qui règne dans l'appareil.

• Validez en appuyant sur OK

Lorsque vous avez modifié la température à l'aide du sélecteur, vérifiez la température au bout de 6 heures env. si l'appareil est peu rempli et après 24 heures env. s'il est rempli. Ce n'est qu'à ce moment-là que la température réelle est réglée.

Si la température se trouve encore trop élevée ou trop BASSE, reglez-la à nouveau.

Plage des températures

La température est réglable :

• entre 3 °C et 9 °C dans la zone de réfrigération.
• entre -15 °C et -26 °C dans la zone de congélation.

Régler la température dans la zone perfectfresh pro

Dans la zone PerfectFresh Pro, la température se maintient automatiquement entre 0 et 3°C environ. Si vous souhaitez augmenter ou baisser la température pour stocker du poisson par exemple, vous pouvez la modifier légèrement.

Le niveau de température configuré de la zone PerfectFresh Pro est de 5. En cas de réglage du niveau 7 au niveau 4, les températures peuvent descendre en dessous de zéro. Les aliments peuvent geler!

Sélectionnez alors un niveau plus élevé.

■ Appuyez sur la touche "Réglages".

À l'écran, tous les symboles sélectionnables s'affichent et le symbole se met à clignoter.

Appuyez sur les touches de réglage de température (∧ ou ∨) jusqu'à ce que le symbole clignote à l'écran.

• Validez en appuyant sur OK.

À l'écran, le dernier réglage sélectionné clignote et le symbole s'allume.

• Vous pouvez désormais modifier la température de la zone PerfectFresh Pro en effleurant les touches ∨ ou ∧. Vous pouvez sélectionner un niveau entre 7 et 9 :

7: température la plus basse,

9: température la plus élevée.

• Validez en appuyant sur OK.

Votre choix est validé, le symbole clignote.

Pour quitter le mode "Réglages", appuyez sur la touche correspondante. Sans action de votre part, l'électronique quitte automatiquement le mode de réglage au bout d'une minute environ.

La nouvelle température sélectionnée pour la zone PerfectFresh Pro s'établit petit à petit.

Fonction superfroid

Grâce à la fonction SuperFroid, la zone de réfrigération atteint très rapidement la valeur la plus froide (en fonction de la température ambiantes).

Activer la fonction superfroid

Il est particulièrement recommandé d'enclencher la fonction SuperFroid lorsque vous souhaitez refroidir de grandes quantités d'aliments ou de boissons qui viennent d'être entreprises.

Sélectionnez la touche sensitive de la zone de réfrigération.

Le symbole zone de réfrigération passe alors au jaune.

Effleurez la touche SuperFroid jusqu'à ce qu'elle soit rétroéclairée en jaune.

La température dans la zone de réfrigération baisse, car celui-ci fonctionne à la puissance frigorifique maximale.

Désactiver la fonction superfroid

La fonction SuperFroid se désactive automatiquement au bout de 12 heures environ. L'appareil repasse à puissance frigorifique normale.

Pour économiser de l'énergie, vous pouvez désactiver vous-même la fonction SuperFroid dès que les aliments ou les boissons sont suffisamment froids.

Sélectionnez la touche sensitive de la zone de réfrigération.

Le symbole zone de réfrigération passe alors au jaune.

Effleurez la touche SuperFroid jusqu'à ce qu'elle ne soit plus rétroéclairée en jaune.

L'appareil se remet à fonctionner à puissance frigorifique normale.

Fonction superfrost

Enclenchez la fonction SuperFrost afin de congeler les aliments frais dans les meilleures conditions.

Cette fonction permet de congeler les aliments à cœur rapidement afin de préserver leurs valeurs nutritives, leurs vitamines, leur aspect et leur goût.

Exceptions :

• Lorsque vous déposez des aliments déjà congelés dans votre congélateur.
• Lorsque vous congelez seulement jusqu'à 2 kg d'aliments par jour.

Activer la fonction superfrost

Vous devez activer la fonction Superfrost 6 heures avant de mettre à congeler les produits. Si vous souhaitez utiliser la capacité maximale de congélation, activez la fonction Superfrost 24 heures à l'avance !

Sélectionnez la touche sensitive de la zone de congélation.

Le symbole zone de congélation passera Lars au jaune.

Effleurez la touche SuperFrost jusqu'à ce qu'elle soit rétroéclairée en jaune.

La température baisse dans la zone de congélation, car celui-ci fonctionne à la puissance frigorifique maximale.

Désactiver la fonction superfrost

La fonction SuperFrost s'arrête automatiquement après environ 30 à 65 heures. Le temps écoulé jusqu'à l'arrêt de la fonction dépend de la quantité d'aliments frais stockés. Le symbole SuperFrost s'éteint et l'appareil fonctionne à nouveau à sa capacité de refroidissement normale.

Pour économiser l'énergie, vous pouvez désactiver vous-même la fonction SuperFrost, dès qu'une température de congélation constante de -18 °C est atteinte. Contrôlez la température à l'intérieur de l'appareil.

Sélectionnez la touche sensible de la zone de congélation.

Le symbole zone de congélation passe alors au jaune.

Effleurez la touche SuperFrost, de manière à ce qu'elle ne soit plus rétroéclairée en jaune.

L'appareil se remet à fonctionner à puissance frigorifique normale.

L'appareil est équipé d'une alarme sonore pour éviter que la température dans la zone de congélation n'augmente sans que l'on s'en aperçoive et afin d'éviter une perte d'énergie si la porte de l'appareil devait rester ouverte.

Alarme de température

Si la température de congélation atteint un niveau trop élevé, la touche sensitive de la zone de réfrigération clignote. Le symbole d'alarme clignote en même temps à l'écran et un signal sonore retentit.

Cette limite est déterminée par le réglage du sélecteur de température.

Les signaux acoustique et optique réagissent notamment dans les cas suivants :

• si vous allumez l'appareil mais que la température dans l'appareil s'écarte trop de la température programmée,
• lorsque trop d'air chaud pénètre dans la zone de congélation au moment d'ouvrir la porte pour sortir ou ranger des produits surgelés,
• lorsque vous congelez de grosses quantités d'aliments,
• lorsque vous congelez des produits frais encore chauds,
• après une panne de courant,
• lorsque l'appareil est défectueux.

Dès que l'appareil n'est plus en état d'alarme, le signal sonore s'arrête et le symbole d'alarme s'éteint. La touche de la zone de réfrigération reste allumée en permanence.

La température est passée sous le seuil des -18 °C pendant une durée prolongée ? Vérifiez que vos produits surgelés n'ont pas commencé à décongeler.

Dans ce cas, consommez-les au plus vite ou faites-les cuire ou réfrigérez-les avant de les congeler de nouveau.

Désactiver l'alarme de température

Si l'alarme vous dérange, vous pouvez l'interrompre avant la fin.

Effleurez le bouton de l'alarme de température pour la désactiver.

L'alarme s'arrête.

Le symbole d'alarme reste allumé, jusqu'à ce que l'appareil ne soit plus en état d'alarme.

Alarme de porte

L'appareil est équipé d'un système d'alarme afin d'éviter une déperdition énergétique lorsque la porte est ouverte et pour protéger les aliments stockés des effets de la chaleur.

Si la porte de l'appareil reste ouverte de manière prolongée, un avertisseur sonore retentit. Le symbole d'alarme s'allume.

Le délai de déclenchement de l'alarme de porte dépend du réglage sélectionné et peut être de 2 minutes (réglage usine) ou 4 minutes. L'alarme de porte peut également être désactivée (voir "Réglages supplémentaires - Signaux sonores").

Dès que la porte de l'appareil est fermée, le signal sonore s'arrête et le symbole Alerte s'éteint.

Si, aucun signal sonore n'est audible alors que l'alarme de porte est activée, le signal d'alarme a été désactivé dans le mode de réglage (voir "Réglages supplémentaires-Signaux sonores").

Désactiver l'alarme de porte

Si l'alarme vous dérange, vous pouvez l'interrompre avant la fin.

Appuyez sur la touche sensitive de l'alarme de porte pour la désactiver.

L'avertisseur sonore s'arrête.

Le symbole d'alarme s'allume jusqu'à ce que la porte de l'appareil soit fermée.

Certains réglages de l'appareil ne peuvent s'effectuer qu'en mode Réglages.

Quand vous êtes en mode Réglages, l'alarme de porte ou les autres messages d'erreur sont automatiquement bloqués, et ce même si le symbole d'alarme s'affiche encore à l'écran.

Options de réglages

#	Activer / Désactiver le ver-rouillage
#	Activer / Désactiver la signalisa-tion sonore
#	Modifier la luminosité de l'écran
#	Régler la température dans la zone PerfectFresh Pro
#	Activer / Désactiver le mode Shabbat

Vous trouverez au chapitre "Modifier la température dans la zone PerfectFresh Pro" des conseils pour CHOISIR "la bonne température".

Toutes les autres possibilités de réglages sont décrites ci-dessous.

Verrouillage automatique

Le verrouillage permet de prévenir :

• un arrêt involontaire de l'appareil,
• une modification involontaire du réglage de la température,
• une sélection involontaire des fonctions SuperFroid et SuperFrost.
• un dérèglement involontaire des réglages (seule la désactivation du verrouillage est possible).

Vous évitez ainsi que les personnes non autorisées, notamment les enfants, n'enclenchent des fonctions de l'appareil.

Activer / Désactiver le verrouillage

■ Appuyez sur la touche "Réglages".

À l'écran, tous les symboles sélectionnables s'affichent et le symbole clignote.

• Validez en appuyant sur OK.

À l'écran, le dernier réglage sélectionné clignote et le symbole s'allume.

Appuyez sur les touches ∧ ou ∨ pour choisir si vous souhaitez activer / désactiver le verrouillage. 0: verrouillage désactivé 1: verrouillage activé.

• Validez en appuyant sur OK.

Votre choix est validated, le symbole clignote.

Appuyez sur la touche du mode Réglages pour quitter le mode de réglage. Sinon, l'électronique quitte automatiquement le mode de réglage au bout environ 1 minute.

Une fois le verrouillage activé, le symbole s'allume.

Signalisation sonore

L'appareil dispose d'une signalisation sonore, notamment du bip de touches, de l'alarme de porte et de l'alarme de température.

Vous avez la possibilité d'activer ou de désactiver le bip de touches et l'alarme de porte mais pas l'alarme de température!

Vous pouvez choisir un des quatre réglages qui vous sont proposés. Le réglage d'usine est configuré sur 3 : le bip touches et l'alarme de porte sont enclenchés.

Activer ou désactiver la signalisation sonore

■ Appuyez sur la touche "Réglages".

À l'écran, tous les symboles sélectionnables s'affichent et le symbole se met à clignoter.

Appuyez sur les touches de réglage de température (∧ ou ∨) jusqu'à ce que le symbole clignote à l'écran.

• Validez en appuyant sur OK.

À l'écran, le dernier réglage sélectionné clignote et le symbole s'allume.

Appuyez sur les touches ∧ ou ∨ pour sélectionner une des options suivantes :

□ : bip touches désactivé ; alarme de porte activée 1 : bip touches désactivé ; alarme de porte activée (au bout de 4 minutes) 2 : bip touches désactivé ; alarme de porte activée (au bout de 2 minutes) 3 : bip touches activé ; alarme de porte activée (au bout de 2 minutes)

• Validez en appuyant sur OK.

Votre choix est validé, le symbole clignote.

• Appuyez sur la touche du mode Réglages pour quitter le mode de réglage.

Sinon, l'électronique quitte automatiquement le mode de réglage au bout d'environ 1 minute.

Luminosité de l'écran d'affichage

Vous pouvez adapter la luminosité de l'écran d'affichage à l'éclairage ambiant.

La luminosité de l'écran d'affichage peut être modulée de 1 à 3. Le réglage d'usine est programmé sur 3 (luminosité maximale).

Modifier la luminosité de l'écran

Appuyez sur la touche "Réglages".

À l'écran, tous les symboles sélectionnables s'affichent et le symbole se met à clignoter.

Appuyez sur les touches de réglage de température ( ∧ ou ∨ ) jusqu'à ce que le symbole clignote à l'écran.

• Validez en appuyant sur OK.

À l'écran, le dernier réglage sélectionné se met à clignoter et le symbole s'allume.

Appuyez sur les touches ∧ ou ∨ pour moduler la luminosité de l'écran :

7 correspond à la luminosité minimale. 2 correspond à une luminosité moyenne. 3 correspond à la luminosité maximale.

• Validez en appuyant sur OK.

Votre choix est validé, le symbole © clignote.

• Appuyez sur la touche du mode Réglages pour quitter le mode de réglage.

Sinon, l'électronique quitte automatiquement le mode de réglage au bout d'environ 1 minute.

Mode shabbat

Cet appareil propose un mode Shabbat qui permet de faciliter l'observance des pratiques religieuses.

Sont déactivés :

• l'éclairage intérieur déclenché par l'ouverture de la porte,
• toute la signalisation sonore et visuelle,
• l'affichage de température,
• les fonctions SuperFroid ou SuperFrost, sous réserve qu'elles aient été activées au préalable.

Les touches suivantes restent accessibles :

• la touche de désactivation du mode Shabbat
• et la touche Marche/Arrêt.

Le mode Shabbat se désactive automatiquement au bout de 120 heures environ.

La signalisation sonore et visuelle étant désactivée, pensez à vérifier que la porte est bien fermée.

Risque d'intoxication alimentaire!

Si une panne de courant survient en mode Shabbat, elle ne sera pas signalée et l'appareil redémarrera en mode Shabbat. Une fois l'incident terminé, aucun message concernant la coupure de courant ne s'affichera.

Si une coupure de courant survient en mode Shabbat, contrôlez la qualité des aliments et ne consommez pas les aliments décongelés.

Activer le mode shabbat

Appuyez sur la touche "Réglages".

À l'écran, tous les symboles sélectionnables s'affichent et le symbole se met à clignoter.

Appuyez sur les touches de réglage de température (∧ ou ∨) jusqu'à ce que le symbole clignote à l'écran.

• Validez en appuyant sur OK.

À l'écran, le dernier réglage sélectionné se met à clignoter et le symbole s'allume.

Pour activer le mode Shabbat, appuyez sur les touches ou puis sélectionnez le numéro 1.

• Validez en appuyant sur OK.

Votre choix est validé, le symbole s'allume.

Dès que le symbole s'éteint à l'écran (après 3 secondes), le mode Shabbat est activé.

Désactivez le mode Shabbat à la fin du Shabbat.

Désactiver le mode shabbat

Pour quitter le mode Shabbat, appuyez sur la touche de réglage correspondante.

La température sélectionnée et l'éclairage intérieur s'affichent à l'écran.

Les différentes zones de froid

La circulation naturelle de l'air crée des différences de température de la zone de réfrigération.

L'air froid plus lourd, s'accumule dans la partie basse du réfrigérateur. Servez-vous des différentes zones de froid quand vous rangez vos aliments dans l'appareil !

Veillez à ne pas stocker les aliments de façon trop compacte afin de garantir une bonne circulation de l'air.

N'obstruez pas le ventilateur sur la paroi arrière - c'est essentiel pour la puissance frigorifique.

Les aliments ne doivent pas toucher la paroi arrière de l'appareil. Ils risqueraient d'y adhérer en gelant.

Cet appareil dispose d'un système de refroidissement dynamique qui permet d'atteindre une température uniforme une fois le ventilateur activé. Le ventilateur permet de combler les différences de températures entre les zones de froid.

Zone la moins froide

La zone la moins froide du réfrigérateur se trouve tout en haut, au niveau de la porte de l'appareil. Utilisez cette zone, par exemple pour conserver votre beurre et l'étaler plus facilement ou votre fromage afin d'en préserver les arômes.

Zone la plus froide

La zone la plus froide du réfrigérateur se trouve juste au-dessus de la tablette d'isolation de la zone PerfectFresh Pro contre la paroi interne du fond. Cependant, la température est encore plus BASSE dans les compartiments de la zone PerfectFresh Pro.

Utilisez ces zones du réfrigérateur ainsi que les compartiments de la zone PerfectFresh Pro pour tous les produits fragiles qui se dégradent rapidement, à savoir :

• les viandes et volailles,
• la charcuterie et les plats cuits,
• les plats ou pâtisseries à base d'œufs ou de crème,
• les pâtes fraîches, les pâtes à gâteau ou à pizza, les quiches,
• les fromages au lait cru et autres produits à base de lait cru,
• les légumes sous cellophane et autres aliments frais dont la date de péremption est conditionnée par un stockage inférieur à 4°C.

Aliments non adaptés à la zone de réfrigération

Certains aliments ne peuvent pas être stockés à des températures inférieures à 5°C car ils sont sensibles au froid. L'aspect, la consistance, le goût et/ou la teneur en vitamines de ces aliments peuvent être altérés à des températures trop basses.

Parmi ces aliments, on compte notamment les :

• ananas, avocats, bananes, grenades, mangues, papayes, melons, fruits de la passion, agrumes (comme les citrons, les oranges, les mandarines et les pamplemousses),
• fruits pas assez mûrs,
• aubergines, concombres, pommes de terre, poivrons, tomates, courgettes, fromages à pâté dur (parmesan, comté).

La condition préalable à une longue conservation réside dans la fraîcheur des aliments que vous achetez. La fraîcheur de départ est décisive pour la durée de conservation des aliments. Vérifie[ifiez] toujours la date limite de consommation ainsi que la température de conservation appropriée.

Autant que faire se peut, ne brisez pas la chaîne du froid. Par exemple, ne laissez pas vos courses trop longtemps dans une voiture.

Conseil: Munissez-vous d'un sac isotherme pour faire vos courses, glissez les aliments les plus fragiles à l'intérieur puis rangez-les dans votre réfrigérateur dès que vous rentrez.

Bien entretenir ses alimentations

Afin d'éviter un transfert d'odeurs dans le réfrigérateur, la prolifération de germes ou un dessèchement des produits, laissez vos aliments dans leur emballage ou couvrez-les soigneusement (sauf exceptions dans la zone PerfectFresh Pro). Ces mesures valent particulièrement pour la conservation de produits d'origine animale.

En réglant correctement la température de votre appareil et en respectant une hygiène correcte, vous pouvez allonger considérablement la durée de conservation des aliments.

La zone PerfectFresh Pro réunit les conditions optimales pour stocker fruits, légumes, poissons, viandes et produits laitiers. Les aliments restent frais plus longtemps, leurs vitamines et leur goût sont réservés.

Dans la zone PerfectFresh Pro, la température est régée automatiquement entre 0 et 3°C. Ces températures inférieures aux températures habituelles des zones de réfrigeration offrent néanmoins des conditions idéales aux aliments peu sensibles au froid. Le froid ralentissant le processus de dégradation des aliments, vos aliments resteront frais beaucoup plus longtemps.

Par ailleurs, il est possible de régler le taux d'humidité de la zone PerfectFresh Pro afin de l'adapter aux aliments conservés. Un taux d'humidité élevé permet de préserver l'humidité des aliments et d'éviter un dessèchement rapide. Ils restent frais et croquants plus longtemps.

Rappelez-vous que plus les alimentés sont frais au moment de leur achat, mieux ils se conserveront!

Sortez les alimentés de la zone PerfectFresh Pro 30 à 60 minutes avant leur consommation. Leur arôme et leur goût ne se déploieront pleinement qu'à température ambiante.

La zone PerfectFresh Pro se divise en deux compartiments :

Le système d'information (comme expliqué ici dans cette section) situé au-dessus de la zone PerfectFresh Pro vous aide à faire le bon choix de compartiment ou à effectuer les réglages dans le compartiment humide.

• Dans le compartiment sec du haut régne une température de 0 à 3 °C sans augmentation du taux d'humidité ; vous pouvez y conserver poissons, viandes, produits laitiers, voire d'autres aliments, tant qu'ils restent emballés.

• Dans le compartiment humide du bas (un ou plusieurs selon les modèles) règne une température entre 0 et 3°C, sans augmentation du taux d'humidité, ou avec augmentation du taux d'humidité selon la position dans laquelle se trouve le curseur de réglage. Si le taux d'humidité augmente, vous pouvez y conserver vos fruits et légumes.

Chaque aliment a ses propriétés et nécessite des conditions de stockage particulières.

Le compartiment sec convient particulièrement aux aliments fragiles :

• poisson frais, coquillages et crustacés
• viandes, volailles et charcuterie
• salades du traiteur
• produits laitiers comme yaourts, fromages, crème fraîche, fromage blanc, etc.
• alimentés de toute sorte, tant qu'ils restent emballés.

Le facteur clé du compartiment sec réside dans des températures très basses. Le taux d'humidité du compartiment sec est proche de celui d'une zone de réfrigération classique.

Notez que les aliments riches en protéines se gardent moins longtemps, à savoir les crustacés et les fruits de mer se dégradent plus rapidement que le poisson qui lui-même se garde moins longtemps que la viande.

Pour des raisons d'hygiène, ne conservez ces aliments qu'emballés ou couverts.

Taux d'humidité faible

Ce réglage transformé le humide en sec. Le curseur ouvre l'ouverture du de telle sorte que l'humidité s'en échappe (voir "Compartment sec").

Taux d'humidité élevé

Les deux réglages Δ/Δ conviennent pour le stockage de fruits et de légumes dans le compartiment humide :

• Si vous stockez une quantité importante de fruits et de légumes dans le compartment humide, le réglage ΔΔ est recommandé (le curseur de réglage ferme partiellement les ouvertures du compartment, de telle sorte qu'une partie de l'humidité reste à l'intérieur).
• Si vous stockez une faible quantité de fruits et de légumes dans le compartiment humide, le réglage ΔΔ est recommandé (le curseur de réglage ferme complètement les ouvertures du compartiment, de telle sorte que toute l'humidité reste à l'intérieur).

Conseil: Si le taux d'humidité est trop élevé et qu'une quantité importante d'humidité se concentre dans le compartment, Sélectionnez le réglage . Si le taux d'humidité est trop faible, emballerez les alimentés de façon imperméable à l'air.

Si les alimentés ne sont pas emballés, le taux d'humidité nécessaire à l'intérieur du compartiment humide dépend principalement de la nature et de la quantité des alimentés stockés.

Si le taux d'humidité est trop élevé dans le compartiment humide, il se peut que de la condensation se forme au sol et sous le couvercle. Retirez-la avec un chiffon propre.

Remarque à l'intention des instituts de contrôle :

Pour procéder à la mesure de la consommation énergétique selon les normes en vigueur, le curseur de réglage du compartiment humide doit être positionné sur le réglage ("Taux d'humidité faible").

Régler le taux d'humidité dans le compartiment humide

Le curseur de réglage vous permet de réguler le taux d'humidité du compartiment humide via les réglages , ou .

Poussez le curseur de réglage jusqu'à la butée puis relâchez-le.

Le curseur de réglage se place automatiquement sur le réglage.

Pour sélectionner les réglages et , poussez à nouveau le curseur de réglage vers l'arrière puis relâchez-le pour le laisser se positionner sur le réglage souhaité ou .

Si vous n'êtes pas satisfait du résultat de conservation des aliments, notamment s'ils semblent avoir perdu de leur fraîcheur, veuillez suivre les conseils suivants :

N'entreposez que des aliments frais. Les conditions de stockage sont très importantes afin d'assurer la fraîcheur des aliments. Nettoyez la zone PerfectFresh Pro avant d'y entreposer les aliments. ■ Essuyez les aliments très humides avant de les entreposer au réfrigérateur. Ne conservez pas d'aliments sensibles au froid dans la zone PerfectFresh Pro (voir chapitre "Aliments non adaptés au réfrigérateur"). Pour une conservation optimale des aliments, sélectionnez le bon compartiment PerfectFresh Pro et régalez bien la position du curseur du compartiment humide (ex.: taux d'humidité faible ou élevé).

L'eau contenue dans les aliments stockés dans le compartiment humide peut suffire à obtenir un taux d'humidité élevé. On peut donc en conclure que plus vous conservez d'aliments dans un compartiment, plus le taux d'humidité augmente.

Toutefois, si le taux d'humidité augmente de manière excessive, que de l'eau de condensation apparaît au fond du compartiment avec le réglage et que vos aliments risquent de s'abîmer, sélectionnez le réglage. Le cas échéant, essuyez le fond de l'appareil et le dessous du couvercle avec un chiffon propre ou posez-y une grille ou un récipient pour recueillir l'eau d'écoulement. S'il arrivait que le taux d'humidité baisse malgré le réglage, emballez vos aliments hermétiquement.

• Vous avez l'impression que la température de la zone PerfectFresh Pro augmente ou baisse de manière excessive ? Commencez par essayer de réguler la zone de réfrigération en augmentant la température de 1 à 2°C. Si des cristaux de givre se forment au fond des compartiments de la zone PerfectFresh Pro, augmentez aussitôt la température car le froid risque d'abîmer les aliments entreposés.

Décaler un balconnet

Risque de blessure! Déplacez le balconnet/le balconnet à bouteilles uniquement lorsque l'appareil est vide.

Poussez le balconnet vers le haut et retirez-le par l'avant. - Placez le balconnet à l'endroit de votre choix. Veillez à ce qu'il repose correctement sur les supports.

Déplacer le cale-bouteilles

Vous pouvez déplacer la cloison vers la droite ou la gauche. Cela vous permet de dégager davantage de place pour les boissons en brique.

La cloison de maintien peut être entièrement retirée (pour la nettoyer par exemple) :

Poussez le balconnet pour bouteilles vers le haut et retirez-le par l'avant. Retirez la cloison du rebord arrière du balconnet pour bouteilles.

Déplacer la tablette / tablette avec éclairage

Les tablettes peuvent être décalées en fonction de la hauteur des aliments.

• Soulevez la tablette légèrement à l'avant, tirez-la un peu vers l'avant, soulevez-la et dégagez-la des supports par les encoches et décalez-la vers le haut ou vers le bas. Enforcez la tablette jusqu'à ce que vous entendiez un bruit caractéristique confirmant qu'elle est bien enclenchée.

La cornière arrière de la tablette doit être orientée vers le haut de telle sorte que les aliments n'entrent pas en contact avec le fond de l'appareil et ne gèlent pas.

Les tablettes sont pourvues de butées d'arrêt qui évitent qu'elles soient sorties complètement par mégarde.

Tablette avec éclairage

L'éclairage LED se trouve au niveau du liséré en inox de la tablette. En déplaçant la tablette, vous pouvez modifier l'éclairage de la zone de réfrigération selon vos préférences.

Déplacer la clayette pour bouteilles

La clayette pour bouteilles est disponible en accessoires en option (voir "Accessoires - Accessoires en option").

Vous pouvez installer la clayette range-bouteilles de diverses manières dans l'appareil.

• Soulevez la clayette légèrement à l'avant, tirez-la un peu vers l'avant, soulevez-la et dégagez-la des supports par les encoches et décalez-la vers le haut ou vers le bas.

La barre de butée doit être tournée vers le haut afin que les bouteilles ne touchent pas la paroi arrière.

La clayette est pourvue de butées d'arrêt qui évitent qu'elle soit sortie complètement par mégarde.

Tiroirs de la zone perfectfresh pro

Les tiroirs de la zone PerfectFresh Pro sont équipés de rails de guidage. Vous pouvez les sortir complètement pour les charger, les décharger ou tout simplement pour les nettoyer.

Pour retirer plus facilement les tiroirs, enlevez le balconnet à bouteilles se trouvant dans la porte de l'appareil.

Sortez les tiroirs jusqu'à la butée.

■Attrapez les tiroirs sur le côté à l'arrière et soulevez-les d'abord vers le haut puis vers l'avant.

Repoussez les rails de guidage. Vous évitez ainsi de les endommager!

Tirez doucement vers vous le couvercle qui se trouve entre les tiroirs puis sortez-le en le tirant vers le bas.

En nettoyant votre appareil, veillez à ce que la GRAISSE SPÉCIALE se trouvant dans les rails téléscopiques ne soit pas éliminée. Nettoyez les rails téléscopiques avec un chiffon humide.

Pour le réinsérer, soulevez le couvercle du tiroir depuis le bas et posez-le sur les supports. Poussez-le vers l'arrière jusqu'à ce qu'il s'enclenche.

Pour insérer les tiroirs :

• Placez les tiroirs sur les rails entièrement entrés. Poussez-les dans l'appareil jusqu'à ce que les tiroirs s'enclenchent.

Déplacer le filtre à charbon actif

Le filtre à charbon actif avec support KKF-FF (Active AirClean) est disponible comme accessoire en option (voir "Accessoires - Accessoires en option").

Veillez à conserver des aliments qui sentent fort, notamment certains fromages, comme suit :

• Placez le support avec les filtres à charbon actif sur la tablette où sont stockés les aliments.
• Remplacez auparavant les filtres à charbon selon vos besoins.
• Placez d'autres filtres à charbon actif (avec support) dans l'appareil (voir "Accessoires - Accessoires en option").

Le support des filtres à charbon actif est placé sur la baguette de protection arrêtée de la surface d'appui.

Pour déplacer le filtre à charbon actif, retirez la baguette de protection du support pour filtres à charbon actif, en tirant vers le haut.

Placez-les sur la baguette de protection de la surface d'appui souhaitée.

Pouvoir de congélation maximal

Pour que la congélation des aliments s'effectue le plus rapidement possible, il convient de ne pas dépasser la capacité maximale de congélation. Vous trouverez la capacité maximale de congélation en 24 heures sur la plaque signalétique : « Pouvoir de congélation … kg/24 h »

La capacité de congélation maximale indiquée a été déterminée en conformité avec la norme DIN EN ISO 15502.

Processus de congélation pour les produits frais

Les aliments frais doivent être congélés à cœur aussi rapidement que possible afin de conserver leur valeur nutritive, vitamines, aspect et goût.

Plus les aliments sont congelés lentement, plus la quantité de liquide qui s'échappe de chaque cellule est importante. Les cellules se recroquevillent alors. Lors de la décongélation, seule une partie du liquide qui s'est échappée peut retourner dans les cellules. Concrètement, ceci signifie que la perte de saveur des aliments est plus importante. Ceci se manifeste par la flaque d'eau qui se forme autour de l'aliment lorsque vous le décongelez.

Si les produits sont congélés rapidement, le liquide a moins de temps pour s'échapper des cellules et passer dans les cavités. Les cellules se contractent bien moins. Lors de la décongélation, la faible quantité de liquide qui est passée

Dans les cavités peut revenir dans les cellules, et la perte de jus est moindre. Seule une petite tache d'eau se forme!

Conservation de produits surgelés

Pour conserver des produits surgelés vendus dans le commerce, contrôlez lors de l'achat dans le magasin

• si l'emballage n'est pas abîmé,
• la date limite de conservation et
• la température du congélateur dans lequel l'aliment est vendu. Si la température est supérieure à -18 °C, les produits surgelés se conservent moins longtemps. ■ Prenez les produits surgelés en dernier et transportez-les dans un sac isotherme ou du papier journal.
• Rangez vos produits surgelés immédiatement dans le congélateur.

Ne recongelez pas les marchandises décongelées ou partiellement décongelées. Recongelez-les seulement après les avoir cuisis (en les faisant cuire ou griller).

Congélation de produits

Ne congelez que des produits frais et de première qualité!

- Peuvent être congelés :

la vande fraîche, la volaille, le gibier, le poisson, les légumes, les fines herbes, les fruits crus, les produits laitiers, le pain et les pâtisseries, les restes, le jaune d'œuf, le blanc d'œuf et de nombreux plats cuisés. - Ne peuvent pas être congelés : les grappes de raisin, les salades vertes, les radis, le raifort, la mayonnaise, les œufs entiers dans leur coquille, les oignons, les pommes et les poires crues. - Pour préserver la couleur, le goût, l'arôme et la vitamine C de vos légumes, blanchissez-les avant de les congeler. Pour ce faire, faites cuire vos légumes, portion par portion, à l'eau bouillante pendant 2-3 minutes. Retirez ensuite les légumes et refroidissez-les rapidement sous l'eau froide. Pour finir, égouttez les légumes. - La viande maigre se congèle que la viande grasse et se conserve beaucoup plus longtemps. - Séparez les côtes, biftecks, escalopes et autres viandes avec un film plastique. Vous évitez ainsi qu'elles ne congèlent en bloc. - N'assaisonnez pas les aliments crus et les légumes blanchis avant de les congeler et assaisonnez légèrement.

les plats cuisés. Certaines épices changent l'intensité du goût lors de la congélation.

• Faites refroidir les boissons et aliments chauds avant de les mettre dans l'appareil frigorifique. Vous éviterez ainsi que les produits déjà congelés ne se réchauffent à leur contact et que votre consommation d'énergie n'augmente.

Emballage des produits à congeler

• Portionnez les produits à congeler.

-Emballages recommandés

• film plastique
• film de congélation en polyéthylène
• papier d'aluminium boîte de congélation

Emballages à éviter

• papier d'emballage
• papier sulfurisé
• papier cellophane
• sac poubelle
• sac de course usage

Chassez l'air de l'emballage. Fermez l'emballage hermétiquement avec :

des élastiques - des clips en plastique - des ficelles ou - des bandes adhésives spéciales pour la congélation.

Conseil : vous pouvez bien entendu utiliser un appareil pour souder les sacs et films de congélation.

Inscrivez le contenu et la date de congélation sur l'emballage.

Avant la congélation

Si vous devez congeler plus de 2 kg de produits frais, activez la fonction Superfrost (voir "Utilisation de la fonction SuperFroid et SuperFrost - Fonction SuperFrost") pendant quelques instants avant de ranger les aliments dans le congélateur. Cette mesure permet de refroidir suffisamment les produits congelés, qui accumulent une réserve de froid.

Mise en congélation

Les charges maximales suivantes doivent être respectées : - tiroir de congélation = 25kg - tablette en verre = 35~kg

Les aliments à congeler ne doivent pas entrer en contact avec des aliments déjà congélés afin d’éviter que ces derniers ne commencent à décongeler.

Veillez à ce que les emballages soient bien secs pour éviter une congélation en bloc.

Petit quantité d'aliments à congeler

Congelez les aliments dans les tiroirs de congélation du haut.

• Disposez les aliments à congeler à plat sur le fond des tiroirs de congélation afin que la congélation se fasse le plus rapidement possible.

Quantité d'aliments à congeler maximale (voir plaque signalétique)

Les fentes du ventilateur au dos de la zone de congélation doivent toujours être dégagées.

Si les fentes du ventilateur sont encombrées, la performance de refroidissement est réduite et la consommation d'énergie augmente.

Placez les produits congelés sur la tablette en verre de sorte que les fentes du ventilateur ne soient pas recouvertes.

Lorsque vous retirez les tiroirs de congélation, rappelez-vous : le tiroir de congélation du bas doit toujours rester dans l'appareil !

Retirez les tiroirs de congélation du haut. - Disposez les produits de manière à ce qu'ils occupent la plus grande surface possible sur les tablettes en verre du haut, afin qu'ils congèlent le plus vite possible jusqu'à leur centre.

Après le processus de congélation :

Déposez les aliments congélés dans le tiroir de congélation et replacez-le.

Mise en congélation

Les charges maximales suivantes doivent être respectées : - tiroir de congélation = 25~kg - tablette en verre = 35~kg

Les aliments à congeler ne doivent pas être en contact avec des aliments déjà congelés afin d'éviter que ces derniers ne commencent à décongeler.

Veillez à ce que les emballages soient bien secs pour éviter une congélation en bloc.

Petit quantité d'aliments à congeler

Congelez les aliments dans les tiroirs de congélation du bas.

• Disposez les aliments à congeler à plat sur le fond des tiroirs de congélation afin que la congélation au cœur se fasse le plus rapidement possible.

Quantité d'aliments à congeler maximale (voir plaque signalétique)

Retirez le tiroir de congélation du bas. Posez les aliments à congeler en les disposant sur le fond de l'appareil ou en contact avec les parois latérales intérieures afin que les aliments puissent congeler rapidement.

Après le processus de congélation :

Déposez les aliments congélés dans le tiroir de congélation et replacez-le.

Durée de conservation des aliments congelés

La conservation des aliments est elle-même très différente en cas de respect de la température prescrite de - C. Même dans les produits congelés, des processus de décongélation fortement ralentis ont lieu. La graisse peut par ex. revenir rance avec l'oxygène. De la viande maigre peut par conséquent être conservée deux fois plus longtemps que la viande grasse.

Les durées de conservation indiquées sont des valeurs de référence pour la durée de conservation des différents groupes d'aliments dans la zone de congélation.

Groupe d'aliments	Durée de conservation (mois)
Oeuf sur le plat	2 à 6
Pain, pâtisseries	2 à 6
Fromage	2 à 4
Poisson, gras	1 à 2
Poisson, maigre	1 à 5
Saucisse, jambon	1 à 3
Gibier, porc	1 à 12
Volaille, bœuf	2 à 10
Fruits et légumes	6 à 18
Herbes aromatiques	6 à 10

Pour des résultats de congélation classiques, la durée de conservation indiquée sur l'emballage est décisive.

Décongélation de produits congelés

Décongélation de aliments

• au micro-ondes,
• au four en mode "Chaleur tournante" ou "Décongélation",
• dans la zone de réfrigération (le froid sera utilisé pour refroidir les autres alimentés),
• au four vapeur.

Vous pouvez faire cuire les morceaux de viande ou de poissons plats partiellement décongelés dans une poêle chaude.

Décongelez les morceaux de viande et de poisson (viande hachée, poulet, fillets de poisson, etc.) de manière à éviter tout contact avec les autres aliments. Récupérez l'eau de décongélation et jetez-la avec précaution.

Vous pouvez décongeler les fruits à température ambiante dans leur emballage ou dans un saladier couvert.

En général, les légumes peuvent être plongés dans l'eau bouillante ou cuits directement dans de la graisse chaude sans être décongelés. Leur temps de cuisson est un peu plus court que celui des légumes frais en raison de la structure cellulaire modifiée.

Ne recongelez pas les marchandises décongelées ou partiellement décongelées. Recongelez-les seulement après les avoir cuisinés (en les faisant cuire ou griller).

Rafraîchissement rapide de boissons

Si vous placez des bouteilles dans le congélateur pour les refroidir plus rapidement, enlevez-les au bout d'une heure maximum, sinon elles risquent d'éclater.

Retirer le tiroir et la tablette en verre

Les tiroirs peuvent être sortis complètement pour les charger, les décharger ou tout simplement pour les nettoyer.

Vous pouvez aussi agrandir de manière flexible la zone de congélation. Vous souhaitez stocker des aliments plus volumineux (par exemple, une dinde ou du gibier), vous pouvez tirer les tablettes en verre entre les tiroirs de congélation.

Sortez les tiroirs jusqu'à la butée puis soulevez-les vers vous. - Soulevez légèrement la tablette en verre puis glissez-la doucement vers l'avant.

Accumulateur de froid

L'accumulateur de froid évite une brusque montée de la température dans la zone de congélation en cas de coupure accidentelle de courant. Vous pouvez ainsi prolonger le temps de conservation.

Déposez l'accumulateur de froid dans le tiroir de congélation supérieur.

Laissez-le pendant 24 heures environ pour qu'il puisse produire sa puissance frigorifique.

En cas de panne de courant

Posez l'accumulateur de froid congé- le directement sur l'aliment congelé dans le tiroir de condensation supérieur.

Conseil : Vous pouvez également utiliser l'accumulateur de froid pour séparer les aliments frais des aliments déjà congelés.

Conseil: Dans la glacière, il permet aussi de garder frais les aliments et boissons des pique-niques et en sac isotherme, de faire des achats de surgelés sans interrompre la chaîne du froid.

Préparation de glaçons

Remplissez le bac à glaçons à trois quarts avec de l'eau et posez-le sur le fond du compartiment de congélation. Aidez-vous d'un objet à bout rond, une cuillère par exemple, pour détacher le bac à glaçons.

Conseil : Les glaçons pourront plus facilement être retirés du bac à glaçons si vous les passez rapidement sous l'eau.

Zone de réfrigération et zone perfectfresh pro

Le dégivrage de la zone de réfrigération et de la zone PerfectFresh Pro est automatique.

Quand le compresseur est en marche, il peut y avoir apparition de givre et de gouttelettes sur la paroi arrière de la zone de réfrigération / PerfectFresh Pro. Vous n'avez pas besoin de les essuyer, elles s'évaporeront toutes seules sous la chaleur du compresseur.

L'eau de dégivrage s'écoule par un orifice le long d'un petit conduit jusqu'au système d'évaporation qui se trouve au dos de l'appareil.

L'eau de dégivrage doit toujours pouvoir s'écouler sans problème. Pour ce faire, maintenez l'orifice et le conduit d'écoulement propres.

Zone de congélation

La zone de congélation ne dégivre pas automatiquement.

Lors du fonctionnement normal, du givre et de la glace se créent au fil du temps dans le congélateur, par exemple sur les parois intérieures. L'intensité de la formation de glace ou de givre dépend des facteurs suivants:

• la porte de l'appareil a été ouverte trop souvent et/ou pendant trop longtemps.
• grosses quantités d'aliments frais, congélés en une seule fois
• Le taux d'humidité de la pierre a augmenté.

L'épaisseur de la couche de glace a pour conséquence qu'on ne peut plus fermer la porte du compartiment de congélation hermétiquement. De ce fait, la capacité de refroidissement diminue et la consommation énergétique augmente.

Dégivrez la zone de congélation de temps en temps, au plus tard lorsqu'il s'est formé une couche de glace d'environ 0,5 cm par endroits.

Profitez de faire le dégivrage quand :

• peu ou pas d'aliments se trouvent dans la zone de congélation,
• le taux d'humidité de la pièce et la température ambiantesont faibles.

N'utilisez aucun ustensile pointu ou acéré. Vous pourriez endommager le dispositif frigorifique de votre appareil qui risque de ne plus fonctionner correctement.

Avant le dégivrage

Activez la fonction Superfrost un jour avant le dégivrage. Cette mesure permet de refroidir suffisamment les produits congelés, qui accumulent une réserve de froid et peuvent donc résister plus longtemps à température ambiante sans décongeler. Sortez les aliments du congélateur puis enroulez-les dans du papier journal ou dans une couverture.

Conseil : Vous pouvez également stocker les produits surgelés dans un sac isotherme.

• Conservez les produits congelés dans un endroit froid, jusqu'à ce que la zone de congélation soit à nouveau prête à congeler. Retirez tous les tiroirs de congélation de la zone de congélation.

Dégivrage

Le dégivrage doit se faire rapidement. Plus les surgelés sont stockés longtemps à température ambiante, plus leur durée de conservation est réduite.

N'utilisez en aucun cas un nettoyeur à vapeur pour dégivrer le compartiment de congélation.

La vapeur pourrait entrer en contact avec des éléments sous tension et provoquer un court-circuit.

Ne placez jamais d'appareils électriques ou de bougies dans le compartiment de réfrigération pour accélérer le dégivrage. Vous pouvez endommager le plastique.

N'utilisez pas de bombes dégivrantes. Elles peuvent former des gaz explosifs, contenir des solvants ou des agents propulseurs qui endommagent le plastique et sont nocives pour la santé.

• Arrêtez l'appareil.

L'écran s'éteint et la production de froid s'arrête. Dans le cas contraire, le verrouillage s'enclenche (voir "Autres réglages - Désactiver le verrouillage").

Débranche l'appareil ou déclenchez le fusible de l'installation domestique. Laissez la porte de la zone de condensation ouverte.

Veillez à accélérer le dégivrage en installant dans le compartiment de congélation deux casseroles d'eau chaude (non bouillante) que vous poserez sur un dessous de plat. Le cas échéant, refermez la porte afin que la chaleur ne s'échappe pas. Retirez les blocs de glace qui se détachent.

Veillez à ce qu'il n'y ait pas de pénétration d'eau dans les meubles environnants.

Epongez l'eau de dégivrage au fur et à mesure qu'elle s'écoule.

Après le dégivrage

Nettoyez la zone de congélation et séchez-la. Fermez les portes de l'appareil. Rebranchez l'appareil puis mettez-le en marche. Pour accélérer la production de froid de la zone de congélation, activez la fonction SuperFrost. Dès que la température de la zone de congélation est suffisamment redescendue, insérez-y les tiroirs de congélation qui contiennent les aliments. Pour désactiver la fonction SuperFrost, appuyez sur la touche correspondante une fois atteinte la température minimale de congélation constante de - 18 °C.

Veuillez vous assurer que l'eau ne pénétre pas dans l'électronique ni dans l'éclairage.

La vapeur d'un nettoyeur vapeur risque d'atteindre les pièces sous tension et de provoquer un court-circuit.

N'utilisez pas de nettoyeur vapeur.

L'eau de nettoyage ne doit pas passer par l'orifice d'évacuation de l'eau de dégivrage.

Ne retirez pas la plaque signalétique qui se trouve à l'intérieur de votre appareil. Elle vous sera utile en cas d'anomalie!

Conseils pour l'entretien

À l'intérieur de l'appareil, n'utilisez que des produits de nettoyage et d'entretien qui ne présenteront aucun risque pour les aliments.

Pour éviter d'endommager toutes les surfaces, n'utilisez pas :

• de produit nettoyant à base de soude, d'ammoniaque, d'acide ou de chlorure,
• de produit anti-calcaire,
• de détergent abrasif, comme la poudre, la crème à récurer ou les pierres de nettoyage,
• de détergent contenant des solvants,
• de produit spécial inox,
• de nettoyant pour lave-vaisselle,
• de décapant four en bomber,
• de produit à vitres, d’éponge et de Brosse abrasives,
• de gomme de nettoyage,
• de grattoir métallique acéré.

Pour nettoyer les surfaces en inox de votre appareil, nous vous conseillons d'utiliser le nettoyant spécial inox de Miele (voir "Accessoires en option"). Ce produit contient des composants protecteurs. Contrairement à d'autres nettoyants pour inox, il est exempt de tout agent polissant : il nettoie vos surfaces inox en douceur et y dépose un film imperméable et anti-taches.

Pour le nettoyage, nous vous conseillons l'utilisation d'eau tiède additionnée d'un peu de produit vaisselle.

Pour plus d'informations sur le nettoyage, veuillez vous reporter aux pages suivantes.

Préparation de l'appareil au nettoyage

• Arrêtez l'appareil. L'écran s'éteint et la production de froid s'arrête. Dans le cas contraire, le verrouillage s'enclenche (voir "Autres réglages - Activer / Désactiver le verrouillage"). Débranche l'appareil ou retirez le fusible correspondant. Sortez tous les aliments qui se trouvent dans l'appareil. Entrepolez-les dans un endroit frais. Faites dégivrer la zone de congélation (voir "Dégivrage"). Sortez les bacs de la contreporte. Retirez les tiroirs de la zone PerfectFresh Pro et le couvercle du tiroir correspondant (voir "Arrangement intérieur - Tiroirs de la zone PerfectFresh Pro"). Retirez la tablette en verre qui est insérée dans la plaque de séparation. Démontez toutes les autres pièces amovibles se trouvant à l'intérieur de l'appareil pour les nettoyer.

Démonter la tablette / la tablette avec éclairage

Ne plongez pas le liséré en inox avec éclairage LED de la tablette dans l'eau pour la nettoyer!

Nettoyez la baguette en inox avec éclairage LED avec un chiffon humide.

Le liséré en inox avec éclairage LED et les lisérés en inox des tablettes ne peuvent pas aller au lave-vaisselle !

Retirez les baguettes avant, mettez les tablettes dans le lave-vaisselle.

Pour retirer la baguette en inox et la baguette de protection arrière, procédez comme suit :

Pour éviter les rayures, posez la tablette sur un support moelleux, par exemple un torchon.

La baguette inox avec éclairage à LED est dotée de petites plaques métalliques à l'angle avant gauche (contacts) afin d'alimenter l'éclairage LED en électrique.

Le fait de retirer les baguettes peut les endommager.

Commencez toujours par retirer le coto où ne se trouvent pas les contacts (plaques métalliques).

Saisissez la cordure plastifiée à l'arrière gauche du liséré en inox.

1. Retirez la cordure plastifiée de la tablette et
2. Retirez en même temps le liséré. Vous pouvez maintenant retirer le côté opposé.
3. Retirez la baguette de protection. Remontez le liséré en inox / le liséré de protection sur la tablette après l'avoir nettoyé en reprenant les étapes du démontage à l'envers.

Démonter les balconnets

Les larges lisérés en inox qui se trouvent sur les balconnets à bouteilles et de rangement ne sont pas adaptés au lave-vaisselle!

Retirez les caches avant de mettre les balconnets de rangement dans le lave-vaisseau.

Pour retirer les larges lisérés en inox, suivez les étapes suivantes :

Posez le balconnet, face avant sur le plan de travail.

• Attrapez une des extrémités des larges lisérés en inox puis tirez dessus pour qu'elle se détache complètement de son support.
• Après l'avoir nettoyée, remontez les larges lisérés en inox sur les balconnets en répondant les étapes du démontage à l'envers.

Nettoyer l'intérieur de l'appareil et les accessoires

Nettoyez l'appareil au moins une fois par mois.

Ne laissez pas les salissures sécher, nettoyez-les le plus rapidement possible.

Nettoyez l'appareil régulièrement, au moins une fois par mois, et la zone de congélation après chaque dégivrage.

Ne laissez pas les salissures sécher, nettoyez-les le plus rapidement possible.

Nettoyez l'intérieur à l'aide d'une éponge propre, d'eau tiède et d'un peu de liquide vaisselle. Rincez ensuite à l'eau claire puis séchez avec un chiffon doux.

Les pièces en acier inoxydable sur les tablettes ou balconnets ne passent pas au lave-vaisselle. Eliminez les bandeaux ou lisérés avant de mettre les tablettes ou balconnets dans le lave-vaisselle.

Les éléments suivants ne peuvent pas être mis au lave-vaisselle :

• les lisérés et lisérés larges en inox
• les baguettes de protection arrêtées sur les tablettes
• tous les tiroirs et couvercles des tiroirs (selon modèle)
• accumulateur de froid

Nettoyez ces accessoires à la main.

Les pièces suivantes peuvent être mises au lave-vaisselle:

La température du programme sélectionné au lave-vaisselle ne doit pas dépasser 55°C max. !

Les éléments plastifiés qui entrent en contact avec des colorants naturels, tels que les carottes, les tomates ou le ketchup, sont susceptibles de se décolorer au lave-vaisselle. Ce phénomène n'altère en rien la robustesse des éléments concernés.

• le cale-bouteilles, la boîte à beurre, le casier à œufs, le bac à glaçons (fournis en fonction du modèle)
• les balconnets dans la contre-porte (sans les larges lisérés en inox)
• les tablettes (sans les lisérés)

Nettoyez régulièrement la rigole et l'orifice d'évacuation à l'aide d'un bâtonnet pour que l'eau de dégivrage s'écoule sans problème.

Pour ce faire, sortez les tiroirs de la zone PerfectFresh Pro.

Une graisse spéciale à eau dépose sur les rails télescopiques. Veillez à ne pas la retirer au cours du nettoyage.

• Les tiroirs de la zone PerfectFresh Pro sont équipés de rails de guidage. Nettoyez les rails télescopiques à l'aide d'un chiffon humide. Éliminez les éventuelles salissures sur les bandeaux et les liserés en inox à l'aide du produit d'entretien spécial inox de Miele.

Conseil : Après chaque nettoyage, appliquez ce produit sur toutes les surfaces en inox. Il a un effet protecteur et permet aux surfaces de rester propres plus longtemps !

Laissez les portes de l'appareil ouvertes un instant afin d'aérer suffisamment et éviter ainsi la formation de mauvaises odeurs.

Nettoyer le joint de porte

N'appliquez aucun corps gras sur le joint de porte : il risque de devenir poreux.

Nettoyez régulièrement le joint à l'eau claire puis séchez-le soigneusement à l'aide d'un chiffon.

Nettoyer les ouvertures d'aspiration

Les dépôts de poussière augmentent la consommation énergétique.

Nettoyez régulièrement la grille d'é-ration à l'aide d'un pinceau ou de l'aspirateur (utilisez pour ce faire par ex. la Brosse à meuble des aspirateurs Miele).

Mettre en service l'appareil après son nettoyage

Replacez tous les éléments dans l'appareil. Rebranchez l'appareil puis mettez-le en marche. Pour accélérer la production de froid de la zone de congélation, activez la fonction SuperFrost pendant quelques temps. Pour accélérer la production de froid de l'appareil, activez la fonction SuperFroid. Déposez les aliments dans le réfrigérateur puis fermez la porte. Replacez les tiroirs de congélation avec les aliments dans la zone de congélation puis fermez la porte. Pour désactiver la fonction SuperFrost, appuyez sur la touche correspondante une fois atteinte la température minimale de congélation constante de - 18 °C.

Vous pouvez régler la plupart des défauts ou anomalies courants par vous-même. Dans bon nombre de cas, vous économiserez ainsi du temps et de l'argent car vous n'aurez pas besoin de faire appel au service après-vente.

Les tableaux suivants vous aideront à déceler la cause d'un défaut ou d'une anomalie et à y remédier.

En cas de panne ou d'anomalie, évitez d'ouvrir la porte de l'appareil afin de réduire au maximum la perte de froid.

Problème	Cause et solution
L'appareil ne produit pas de froid, l'éclairage interieur ne fonctionne pas lorsque la porte de l'appareil est ouverte et l'affichage est étant.	L'appareil n'est pas branché et l'écran affiche le symbole du raccordement au réseau électrique -G. ■ Allumez l'appareil.
	La fiche de l'appareil n'est pas bien enforcée dans la prise. ■ Branchez la fiche de l'appareil dans la prise. Lorsque l'appareil est hors tension, le symbole de raccordement au réseau électrique -G s'affiche.
	Le fusible de l'installation domestique s'est déclenché. Vérifiez si l'appareil, la tension domestique ou un autre appareil sont défectueux. ■ Le cas échéant, averissez un electricien ou le service après-vente.
Le symbole | s'allume à l'écran, l'appareil ne produit pas de froid bien que les commandes de l'appareil et l'éclairage interieur continuant de fonctionner.	Le mode expo est activé. Il permet aux revendeurs deprésenter l'appareil sans que l'appareil ne produise de froid. Ce réglage n'a aucune utilisé pour le particulier. ■ Désactivez le mode expo (voir chapitre "Informations pour revendeurs - Mode expo").
Le compresseur fon-citionne en continu.	Ce n'est pas une anomalie! Quand les besoins en froid sont moins importants, le compresseur se règle automatiquement sur une vitesse inférieure afin d'économiser de l'énergie: sa durée de fonctionnement augmente proportionnellement.
Le compresseur s'en-clenché de plus en plus souvent et de plus en plus longtemps, la température à l'intérieur de l'appareil est trop BASSE.	Les fentes d'aération et d'évacuation d'air dans le meuble d'encastrement sont recouvertes ou cou-vertes de poussière. ■ Ne recouvre jamais les fentes d'aération. ■ Dépoussièrez-les régulièrement.
	Les portes ont été ouvertes trop souvent / Vous avez récemment congelé de grosses quantités d'aliments frais. ■ N'ouvrez la porte qu'en cas de besoin et gardez-la ouverte le moins longtemps possible. La température requise revient peu à peu à la nor-male.
	Les portes de l'appareil ne sont pas correctement fermées. Il se peut qu'une épaissse couche de givre se soit déjà formée. ■ Fermez les portes de l'appareil. La température requise revient peu à peu à la nor-male. Si une couche épaissse de givre s'est déjà formée, ce-la diminue la production de froid ce qui fait augmenter la consommation d'énergie. ■ Dégivrez l'appareil et nettoyez-le.
	La température ambiente est trop élevé. Plus la température ambiente est élevé, plus le temps de fonctionnement du compresseur augmente. ■ Suivez les indications du chapitre "Installation - Lieu d'installation".
	L'appareil n'a pas été correctement encastré dans la niche. ■ Tenez compte des remarques aux chapitres "Installation, Encastrement de l'appareil".
Le compresseur s'en-clenché de plus en plus souvent et de plus en plus longtemps, la température à l'intérieur de l'appareil est trop BASSE.	La température à l'intérieur de l'appareil est régée à une valeur trop BASSE.Vérifiez le réglage de la température.
	Une grande quantité d'aliments a été mise à congefer en même temps.Suivez les indications du chapitre "Congélation et conservation".
	La fonction SuperFroid est encore enclenchée.Pour économique de l'énergie, vous pouvez désactiver la fonction SuperFroid plus tout que prévu.
	La fonction SuperFrost est encore enclenchée.Afin d'économiser de l'énergie, vous pouze désactiver la fonction SuperFrost plus tout que prévu.
Le compresseur s'en-clenché de moins en moins souvent, de telle sorte que la température dans l'appareil augmente.	Ce n'est pas une anomalie! La température régée est trop élevé.Vérifiez le réglage de la température.Controllez de nouveau la température 24 h plus tard.Les produits surgelés commencer à déconcelger.La température ambiente est inférieure à celle pour laquelle votre apparèil a été concu.Lorsque la température ambiente est trop BASse, le compresseur se met en marche plus rarement. La température de la zone de congélation risque alors d'être trop élevé.Suivez les indications du chapitre "Installation - Lieu d'installation".Augmentez la température ambiente.
La LED en bas à l'arrière de l'appareil à côté du compresseur cli-gnote.	Ce n'est pas une anomalie! Le clignotement est normal. L'électronique du compresseur est équipée d'un affichage de fonctionnement et de tímoins de contrôle LED de diagnostic d'anomalie (salon modele).Elle clignote régulièrement toutes les 15 secondes.

Messages à l'écran

Message	Cause et solution
Il est impossible d'éteindre l'appareil.	Le verrouillage est activé. Lorsqu'il est activé, le symbole ◆ s'allume sur l'écran d'affichage.Désactivez le verrouillage (voir "Effectuer les ré-glages - Activer/ Désactiver le verrouillage").
Le symbole de l'alarme ◆ et la touche sensi-tive de la zone de réfri-gération s'allument à l'écran. Le signal d'alarme retentit simul-tanément.	L'alarme de porte a été activée.Fermez la porte de l'appareil. Le symbole de l'alarme ◆ et le signal sonore s'éteignent.
Le symbole de l'alarme ◆ et la touche sensi-tive de la zone de réfri-gération clignotent à l'écran. Le signal d'alarme retentit simul-tanément.	L'alarme de température a été activée.La zone de réfrigération concernée est plus chaude / froide que la température de réglage.Voici quelques causes possibles :- la porte de l'appareil a été souvent ouverte ou est encore ouverte,- vous avez congelé une grande quantité d'aliments sans activer la fonction SuperFrost,- une panne de courant prolongée s'est produit.Remédiez à l'état d'alarme.Le symbole d'alarme ◆ s'éteint et la touche sensitive de la zone de froid concernée reste allumée en per-manence. Le signal sonore s'arrête.Selon la température affichée à l'écran, vérifie que les alimentés n'ont pas commencé à décongeler. Le cas échéant, cuisine-les avant de les congeiler à nouveau.
L'écran affiche "F0 à F9".	Une anomalie a été détectée.Contactez le service après-vente Miele.
L'écran affiche "FE"	Une anomalie a été détectée.Contactez le service après-vente Miele.
Le signal sonore retentit et le symbole de la panne de courant -G, s'affiche à l'écran. La température maxi-male de la zone de congélation au moment de la panne ou de la coupure de courant s'affiche également.	Une panne de courant est indiquée : au cours des heures ou des jours qui ont suivi la panne de courant, la température de l'appareil a beaucoup trop augmente. Une fois le courant rebranché, l'appareil reprend son fonctionnement à la température sélectionnée précédément. ■ Appuyez sur la touche de désactivation du signal sonore. L'affichage de la température maximale atteinte par la zone de congélation s'éteint. La température effective de la zone de congélation s'affiche de nouveau en temps réel. ■ Selon la température, vérifie si les alimentents sont déjà partiellement, voire entièrement décongelés. Dans ce cas, faites cuire les produits avant de les recongeler.

L'éclairage intérieur ne fonctionne pas.

Problème	Cause et solution
L'éclairage intéérieur ne fonctionne pas.	L'appareil n'est pas allumé. ■ Allumez l'appareil.
	Le mode Shabbat est activé : l'écran est noir, et l'aparil refroidit. ■ Pour quitter le mode Shabbat, appuyez sur la touche de réglage correspondante. Enfin, la température s'affiche à l'écran, et l'éclairage intéérieur s'allume (voir "Autres réglages - Activer / Désactiver le mode Shabbat").
	L'éclairage intéérieur s'éteint automatiquement au bout d'env. 15 minutes d'ouverture de la porte en raison d'un risque de surchauffe. Si ce n'est pas le cas, une anomalie subsiste.
	Risque de blessures provoqué par un choc électrique! Sous le cache de l'ampoule se trouvent des éléments sous tension. Seul le service après-vente est habilité à replacer les ampoules de l'éclairage LED.
	Risque de blessures provoqué par l'éclairage LED ! L'intensité lumineuse correspond à la classe de laser 1/1M. Les caches de l'ampoule ne doivent pas être reti-rés ou endommagés ou avoir été retirené en raison de dommages! Risque de blessures oculaires. Ne jamais regarder l'éclairage LED (rayonnement laser de classe 1/1M) à travers des instruments grossissants (teils qu'une loupe, par exemple) !
	Contactez le service après-vente Miele.
L'éclairage par LEDs ne fonctionne pas sur une seule tablette.	La tablette a été mal insérée dans les supports. ■ Contrôlez que la tablette est correctement enfon-cée dans les surfaces d'appui : la tablette est équipée de petites plaques métalliques (contacts) sur le coin avant gauche, afin d'alimenter l'éclairage LED en électricité. ■ Enforcez la tablette jusqu'à ce que vous entendiez un bruit caractéristique confirmant qu'elle est bien enclenchée.
	La plaque métallique n'est ni propre ni sèche. ■ Nettoyez-la avec un chiffon humide, puis essuyez-la avec un chiffon sans peluches.
	L'éclairage par LED du liséré en inox est défectueux. Risque de blessures provoqué par un choc électrique! Sous le cache de l'ampoule se trouvent des éléments sous tension. Seul le service après-vente est habilité à replacer les ampoules de l'éclairage LED.
	Risque de blessures provoqué par l'éclairage LED ! L'intensité lumineuse correspond à la classe de laser 1/1M. Les caches de l'ampoule ne doivent pas être reti-rés ou endommagés ou avoir été retiret en raison de dommages! Risque de blessures oculaires. Ne jamais regarder l'éclairage LED (rayonnement laser de classe 1/1M) à travers des instruments grossissants (tehs qu'une loupe, par exemple) !
	Remplacez la tablette avec éclairage LED (dispon- nible auprès du service après-vente Miele).
L'éclairage par LED ne fonctionne sur aucune des tablettes.	Du liquide a coule sur l'éclairage LED d'une tablette ou sur les plaquettes métalliques (contacts) des supports gauches. Une coupure de sécurité désactive l'éclairage LED de toutes les tablettes. ■ Nettoyez le liséré en inox à éclairage par LED avec un chiffon humide, séchez-le ou sortez-le de l'ap-pareil pour le faire sécher. Procedez de la même manière avec les petites plaques de métal (contacts) du support de tablette. ■ Veillez à ce que les contacts soient propres et secs avant d'insérer la tablette avec éclairage. ■ Enforcez la tablette jusqu'à ce que vous entendiez un bruit caractéristique confirmant qu'elle est bien enclenchée. ■ Refermez la porte de l'appareil. Rouvrez la porte et l'éclairage interieur recommence à fonctionner.
	Si ce n'est pas le cas, il s'agit d'une anomalie. ■ Contactez le service après-vente Miele.

Problèmes généraux liés à l'appareil

Problème	Cause et solution
Vous n'arrivez pas à ouvrir la porte de la zone de congélation plusieurs fois de suite ?	Ceci n'est pas une anomalie ! En raison de l'effet d'aspiration, vous ne pouvez ouvrir la porte de l'apareil sans effort particulier qu'après env. 1 minute.
Le fond de la zone de réfrigération est mouillé.	L'orifice d'écoulement de l'eau de dégivrage est obstiné. ■ Nettoyez l'orifice et le conduit d'écoulement.
Aucun signal d'alarme ne retentit, alors que la porte de l'appareil est ouverte depuis un certain temps.	Ceci n'est pas une anomalie ! Le signal d'alarme a été désactivié en mode "Réglages". Pour plus d'options concernant les possibités de réglages, consul- tez le chapitre "Réglages supplémentaires - Signaux sonores".
Les parois externes de l'appareil sont chaudes.	Ceci n'est pas une anomalie ! La chaleur dégagée par le processus de réfrigération est réutilisée pour empêcher la formation de condensation.
Bruits normaux	Quelle est leur origine?
Brrrr....	Le vrombissement vient du moteur (compresseur). Il peut être plus fort pendant un moment donné, lorsque le moteur se met en route.
Blubb, blubb....	Les gargouillements ou les renronnements viennent du fluide réfrigérant qui passé dans les conduits.
Clic....	LesCLSiqueis sont audibles lorsque le thermostat active ou désactive le moteur.
Sssrrrrr....	Un léger bruit de fond provenant de la circulation d'air peut se faire entendre à l'intérieur de l'appareil.
Crac ...	Des bruits de craquement peuvent se faire entendre en cas d'expansion de certains matériaux de l'appareil.
N'oubliez pas qu'on ne peut pas éviter les bruits de moteur et d'arrivée du fluide dans le circuit frigorifique.

Bruits	Cause et solution
Claquement,clinquètement	L'appareil n'est pas posé sur une surface plane. Remettez-le d'aplomb à l'aide d'un niveau à bulles. Utilisez pour ce faire les pieds de réglage situés sous l'appareil ou utilisez des cales.
	L'appareil est en contact avec d'autres meubles ou d'autres ap-pareils. Eloignez-le.
	Des tiroirs ou tablettes vacillent ou sont coincés. Contrôlez les pièces amovibles et replacez-les correctement le cas échéant.
	Les bouteilles ou récipliers se touchent. Séparez-les.
	Le câble de transport se trouve encore à l'arrête de l'appareil. Retirez-le.

① Appareil ménager compatible Miele@home ② Stick de communication XKS3000Z et module de communication XKM3000Z Miele@home ③ Appareil ménager avec fonction SuperVision compatible Miele@home ④ Gateway Miele@home XGW3000 ⑤ Routeur Wi-Fi ⑥ Interface du réseau domestique ⑦ Smartphone, tablette PC, ordinateur portable ⑧ Connexion à Internet

Votre appareil électroménager ① / 3 est un appareil interactif qui peut être intégré dans le système Miele@home via un module de communication ou un stick de communication ② disponibles en option et éventuellement un jeu d'adaptation.

Dans le système Miele@home, les appareils électroménagers interactifs envoient des informations sur leur état de fonctionnement et des informations relatives au déroulement du programme sur l'écran ③ d'un four, par exemple, équipé de la fonction SuperVision.

Affichage d'informations, commande des appareils

• Appareil électroménager SuperVision ③

L'écran de certains appareils électroménagers aptes à l'interconnexion peut afficher l'état d'autres appareils électroménagers pouvant être interconnectés.

• Terminaux mobiles ⑦

Si vous êtes équipé d'un PC, d'un ordinateur portable, d'un iPod*, d'iPhone* ou d'un smartphone, vous pouvez grâce au Wi-Fi ⑤ superviser le fonctionnement de vos appareils électroménagers et les commander à distance.

• Réseau domestique 6

Le système Miele@home permet de mettre en place un réseau domestique. La passerelle "Gateway Miele@home" vous permet d'intégrer les appareils électroménagers interactifs dans d'autres systèmes de bus domestiques.

• En Allemagne, les appareils ménagers avec fonction de communication peuvent être intégrés à la plateforme QIVICON Smart Home (www.qivi-con.de), à la place de la Gateway Miele@home.

SmartStart (selon l'appareil)

Les appareils électroménagers compatibles Smart Grid peuvent démarrer automatiquement en heures creuses ou lorsque l'électricité (issue par exemple de l'installation photovoltaïque) est disponible en quantité suffisante.

Accessoires en option (selon l'appareil)

• Module de communication XKM3000Z et stick de communication XKS3000Z
• Jeu d'adaptation pour la préparation à la communication XKV
• Gateway Miele@home XGW3000

Des modes d'emploi et des notices d'installation sont joints aux accessoires.

En savoir plus

Pour plus d'informations sur Miele@home, veuillez consulter le site Internet de Miele et les modes d'emploi respectifs des composants Miele@home.

Contact en cas d'anomalies

Vous n’arrivez pas à résoudre la panne par vous-même? Contactez le service après-vente Miele ou votre revendeur Miele.

Les numéros de téléphone du service après-vente Miele figurent en fin de notice.

Veuillez indiquer le modèle et la référence de votre appareil. Ces deux indications figurent sur la plaque signalétique.

La plaque signalétique est située à l'intérieur de l'appareil.

Garantie

La garantie est accordée pour cet appareil selon les modalités de vente par le revendeur ou par Miele pour une période de 24 mois.

Pour plus d'informations, reportez-vous aux conditions de garantie fournies auprès du service après-vente Miele.

Mode expo

La fonction "mode expo" permet de présenter l'appareil dans les magasins et les locaux d'exposition. Les commandes de l'appareil et son éclairage intérieur continuent à fonctionner mais le compresseur reste éteint.

Activer le mode expo

Activez l'appareil en effleurant la touche Marche/Arrêt. Si ce n'est pas possible, c'est que le verrouillage est enclenché!

L'affichage de la température s'éteint et le symbole de raccordement au réseau Wi-Fi s'allume.

Posez un doigt sur la touche et maintenez votre doigt sur cette position.

• Appuyez une fois sur la touche Marche/Arrêt (ne relâchez pas la touche !).

Laissez le doigt sur la touche V jusqu'à ce que le symbole s'affiche à l'écran. Relâchez la touche V.

Le mode expo est activé, le symbole s'allume à l'écran.

Désactiver le mode expo

Le symbole s'allume à l'écran.

Appuyez sur la touche "Réglages".

À l'écran, tous les symboles sélectionnables s'affichent et le symbole se met à clignoter.

Appuyez sur les touches de réglage de température (V ou ∧) jusqu'à ce que le symbole clignote à l'écran.

• Validez en appuyant sur OK.

Le 1 clignote (signification : le mode expo est activé), et le symbole s'allume.

• Appuyez sur les touches ou , jusqu'à ce que le apparaisse à l'écran (signification : le mode expo est désactivé).

• Validez en appuyant sur OK.

Votre choix est validé, le symbole clignote.

Appuyez sur la touche du mode Réglages pour quitter le mode de réglage. Sinon, l'électronique quitte automatiquement le mode de réglage au bout d'environ 1 minute.

Le mode expo désactivé, le symbole s'éteint.

L'appareil qui vous est livré est prêt à être raccordé avec un câble et une prise en monophasé 50 Hz, 220-240 V.

Prévoyez un fusible d'au moins 10 A.

Branchez exclusivement l'appareil à une prise de courant réglementaire reliée à la terre. L'installation électrique doit être conforme aux normes EDF.

Afin que l'appareil puisse être rapidement coupé du réseau électrique, la prise de courant ne doit pas se trouver derrière l'appareil. Elle doit rester accessible en cas d'urgence.

Si la prise de courant n'est plus accessible pour l'utiliser, l'installation doit être équipée d'un dispositif de sectionnement pour chaque pole. Ce dispositif peut être constitué d'un interrupteur à ouverture de contact de min. 3 mm. Il peut s'agir d'un disjoncteur, de fusibles ou de contacteurs (conformes à la norme EN 60335).

La fiche ainsi que le câble d'alimentation de l'appareil ne doit pas toucher l'arrière de cet appareil, étant donné que la fiche et le câble d'alimentation risqueraient d'être endommagés par les vibrations de l'appareil. Cela pourrait provoquer un court-circuit.

Évitez aussi de brancher d'autres appareils à des prises situées derrière l'appareil.

Il est interdit d'effectuer le branchement avec une rallonge car celle-ci n'assure pas la sécurité nécessaire (risque de surchauffe).

Ne branchez jamais l'appareil sur des filtres d'onduleurs, utilisés pour une alimentation électrique autonome comme une alimentation en énergie solaire par exemple, faute de quoi le dispositif de coupure de sécurité risque de s'enclencher au moment de la mise sous tension de l'appareil, en raison de crêtes de tension, et d'endommager l'électronique.

De même, n'utilisez jamais l'appareil avec des fiches à économie d'énergie car l'alimentation réduite en énergie provoquerait un échauffement de l'appareil.

S'il faut remplacer le câble d'alimentation, seul un électricien qualifié est habilité à le faire.

Un appareil qui n'est pas encastré risque de basculer.

Risque d'incendie et de dommages! L'appareil frigorifique ne doit pas être encastré sous une table de cuisson.

Lieu d'installation

Choisissez une pièce très peu humide que vous pouvez aérer facilement.

Au moment de choisir le lieu d'installation, gardez à l'esprit que la consommation énergétique de l'appareil augmente lorsqu'il est à proximité immédiate d'un chauffage, d'une cuisinière ou de toute autre source de chaleur. Évitez également une exposition directe au soleil.

Plus la température ambience est élevée, plus le compresseur fonctionne longtemps et plus la consommation d'électricité augmente.

Lors de l'installation de l'appareil, contrôlez aussi les points suivants :

• La prise de courant ne doit pas se trouver derrière l'appareil. Elle doit rester accessible en cas d'urgence.
• La fiche et le câble d'alimentation ne doivent pas entrer en contact avec le dos de l'appareil. Ils pourraient être endommagés par les vibrations de l'appareil.
• Evitez aussi de brancher d'autres appareils à des prises situées derrière l'appareil.

Lorsque le taux d'humidité est élevé, de la condensation peut s'accumuler sur les surfaces extérieures de l'appareil.

Et cette eau de condensation peut engendrer une corrosion au niveau des parois extérieures.

En prévention, nous recommandons d'installer l'appareil dans une pièce sèche et/ou climatisée et suffisamment aérée.

Une fois l'installation effectuée, assurez-vous que la porte de l'appareil ferme correctement, que les fentes d'aération et d'évacuation d'air ne sont pas recouvertes et que l'appareil a été correctement installé.

Classe climatique

Votre appareil est conçu pour fonctionner pour une classe climatique donnée (plage de température ambiantes).

Veuillez respecter les limites indiquées sur la plaque signalétique placée à l'intérieur de l'appareil.

Classe clima-tique	Température am-biante
SN	+ 10 °C à + 32 °C
N	+ 16 °C à + 32 °C
ST	+ 16 °C à + 38 °C
T	+ 16 °C à + 43 °C

Une température ambience plus BASSE entraîne un arrêt relativement long du compresseur. Il est possible que la température à l'intérieur de l'appareil augmente excessivement, ce qui peut provoquer des dommages.

Aération et évacuation d'air

Si les fentes d'aération et d'évacuation d'air sont recouvertes, le compresseur se met plus souvent en marche et est activé pendant plus de temps.

Cela entraîne une consommation énergétique plus élevée et une augmentation de la température de fonctionnement du compresseur, ce qui risque d'endommager le compresseur.

Ne recouvre pas les fentes d'aération et d'évacuation d'air.

L'air présent sur la paroi arrière de l'appareil se réchauffe. La niche d'encastrement doit donc être conçue de manière à ce que l'aération et l'évacuation d'air puissent se faire de façon optimale à tout moment (voir "Cotes d'encastrement"): Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.

• L'entrée d'air ① se fait par le socle et l'évacuation de l'air ② par le haut, dans la partie arrête du meuble de cuisine.
• Pour l'aération et l'évacuation d'air, il faut prévoir un canal d'évacuation d'air d'au moins 40 mm de profondeur à l'arrête de l'appareil.
• Les fentes d'aération et d'évacuation d'air dans le socle du meuble, dans l'armoire d'encastrement et au niveau du plafond doivent disposer d'un passage libre d'au moins 200 cm² afin que l'air chaud puisse s'évacuer sans problème.

Si vous souhaitez installer une grille d'aération sur les prises d'air, ces dernières doivent faire plus de 200 cm². Le passage libre de 200 cm² résulte de la somme des sections d'ouverture dans la grille.

• Important ! Plus les fentes d'aération et d'évacuation de l'air sont grandes, moins l'appareil doit dépenser d'énergie.

Les fentes d'aération et d'évacuation d'air doivent rester dégagées et être dépoussiérées régulièrement.

Fente supérieure d'évacuation de l'air

Vous pouvez installer la fente supérieure d'évacuation de l'air à plusieurs endroits :

directement au-dessus de la cave à vin avec une grille d'aération (passage libre d'au moins 200 cm²) entre le meuble de cuisine et le plafond dans un faux-plafond

Espace horizontal et vertical

L'épaisseur, le rayon d'arête de la porte du meuble ainsi que l'espace périphérique (horizontal et vertical) sont définis par l'agencement de votre cuisine.

Par conséquent, respectez impérativement les points suivants :

- Espace horizontal

L'espace entre la porte du meuble et la porte de l'armoire qui se trouve dessus ou en-dessous doit mesurer au moins 3 mm.

- Espace vertical

Si l'espace entre la porte du meuble de l'appareil frigorifique et la façade adjacente côté charriage ou de la partie latérale est trop petit, il existe un risque de collision avec la façade du meuble/la partie latérale lors de l'ouverture de la porte de l'appareil frigorifique.

L'espace doit être adapté en fonction de l'épaisseur et du rayon d'arête de la porte du meuble.

Tenez compte de ce point lors de la planification de la cuisine ou du remplacement de l'appareil frigorifique en convenant d'une solution d'encastrement adaptée.

Épaisseeur de la portedu meuble A [mm]	Espace X [mm] pour différents rayons d'arête B
	R0	R1,2	R2	R3
≥16 - 19	min. 3
20	5	4	4	3,5
21	5,5	5	4,5	4
22	6,5	6	5,5	5

Façade de meuble de cuisine Adjacente

A = épaississement de la façade du meuble

B = rayon d'arête

X = espace

Partie latérale verrouillable

A = épaisseur de la façade du meuble

B = rayon d'arête

X = espace

Conseil : montez une entretoise entre le corps du meuble et la partie latérale pour créer un espace de la largeur correspondante.

Poids de la porte du meuble

Les portes de meuble montées dépassant le poids autorisé peuvent endommager les charnières, qui pourraient entre autres causer des dysfonctionnements!

Avant de monter la porte sur le meuble, assurez-vous que le poids de cette dernière ne dépasse pas le poids maximal autorisé.

Le poids maximal admissible en kg des portes de meuble est de :

Appareil

Porte

supé-

rieure du

meuble

Portein-

férieure

meuble

KF 37673 iD

Pour le montage de portes de meuble volumineuses ou à plusieurs volets, vous pouvez vous procurer un kit de montage ou un jeu d’équerres de fixation supplémentaire auprès du service après-vente Miele ou de votre revendeur.

Avant l'encastrement de l'appareil

Avant d'installer l'appareil, retirez le sachet contenant les éléments de montage et les autres accessoires de l'appareil et retirez le ruban adhésif à l'extérieur de la porte. - Les éléments suivants ne doivent en aucun cas être retirés de l'arrière de l'appareil:

• les sachets (selon modèle). Elles garantissent l'écart nécessaire entre la paroi arrière et le mur.
• les sachets qui sont situés entre la paroi arrière de l'appareil et la grille métallique (échangeur thermique) (selon le modèle).

Ils sont importants pour le fonctionnement de l'appareil. Leur contenu est non toxique et ne présente aucun danger.

Commencez par retirer le cable au dos de l'appareil.

Ouvrez la porte de l'appareil et retirez la sécurité de transport rouge ① (selon le modèle).

Si votre ancien appareil était équipé d'un autre type de charnières, vous pouvez quand même utiliser la porte du meuble. Pour ce faire, démontez les anciennes ferrures de l'armoire d'encastrement. Elles ne seront plus utiles, car la porte du meuble sera directement montée sur la porte de l'appareil. Toutes les pièces nécessaires sont livrées avec l'appareil ou peuvent être obtenues auprès du service après-vente.

• La consommation énergétique déclarée a été déterminée à partir d'une profondeur de niche de 560 mm. Avec une hauteur de niche de 550 mm, l'appareil fonctionne parfaitement mais consomme légèrement plus d'énergie.

Avant l'encastrement, veillez à ce que l'armoire encastree corresponde précisément aux dimensions d'encastrement exigées. Il est impératif de respecter les consignes concernant les fentes d'aération et de ventilation afin de garantir le bon fonctionnement de l'appareil.

	Hauteur de niche [mm] A	Zone de congélation [mm] B
KF 37673 iD	1772 – 1788	549

Les charnières de portes sont réglées à la sortie de l'usine pour pouvoir être grandement ouvertes.

S'il vous faut limiter l'angle d'ouverture des portes de l'appareil, vous pouvez le régler sur les channières.

Si les portes de l'appareil heurtent un obstacle à chaque fois que vous les ouvrez, nous recommandons d'en limiter l'angle d'ouverture à.

Les chevilles réduisant l'angle d'ouverture de la porte doivent être montées avant l'encastrement de l'appareil.

La porte de la zone de réfrigération doit être enlevée pour pouvoir installer la cheville dans la charnière supérieure de la porte de la zone de congélation.

Introduisez par le dessus les chevilles fournies à cet effet dans les charnières.

L'angle d'ouverture de la porte de l'appareil est maintenant limité à 90°.

Inversion du sens d'ouverture de porte

Ne procédez à cette opération qu'avec l'aide d'une autre personne.

Votre appareil est livré avec une ouverture à droite. Si vous souhaitez une ouverture à gauche, vous devez inverser la butée de porte.

Pour inverser la butée de porte, vous avez besoin des outils suivants :

Ouvrez les deux portes. Sortez les balconnets de la contreporte.

Décrochez les caches ①, ②, ③ et ④.

Risque de blessure! Les charnières peuvent se replier. Laisser les charnières ouvertes.

Desserrez un peu les vis ⑤ et ⑥ sur les charnières. Gillesz les portes de l'appareil ⑦ et ⑧ vers l'extérieur, et décrochez-les.

Desserrez totalement la vis ⑤ - Placez l'élément de fixation ⑨ sur le côté opposé, et vissez légèrement les vis ⑤. Dévissez entièrement les vis ⑥, et vissez-les légèrement sur le côté opposé.

Si vous aviez installé des chevilles dans les charnières pour réduire l'angle d'ouverture de la porte : enlevez les chevilles des charnières par le haut.

Inversion du sens d'ouverture de porte

Réalisez les étapes suivantes sur les deux portes de l'appareil.

Retirer l'amortisseur de porte

Attention! L'amortisseur de porte se resserre lorsqu'il est démonté!

Risque de blessure!

Posez la porte démontée avec la façade extérieure vers le bas sur une surface plane et stable.

Retirez l'amortisseur de porte du pivot à rotule. Dévissez le support ⑪ et retirez l'amortisseur de porte ⑩.

Desserrez le pivot à rotule ⑫ à l'aide d'un tournevis, et revissez-le dans l'autre sens. Tournez maintenant la porte de l'appareil de sorte qu'elle se retrouve face extérieure vers le haut (les charnières restent ouvertes).

Risque de blessure!

Ne repliez pas les charnières.

Desserrer les vis 13. Monter les charnières en diagonale 14.

Fixer l'amortisseur de porte

Tournez maintenant la porte de l'appareil de sorte qu'elle se retrouve face extérieure vers le bas.

Vissez à fond le support ⑪ dans la charnière. Désassemblez l'amortisseur de porte 10, et accrochez-le au pivot à rotule.

Glissez les portes de l'appareil ⑦ et ⑧ sur les vis pré-installées ⑤ et ⑥, et serrez les vis ⑤ et ⑥. Encliquetez les caches ①, ②, ③ et ④.

Installez les chevilles réduisant l'angle d'ouverture de la porte dans les charnières par le dessus.

Faites appel à une deuxième personne pour installer l'appareil.

Ne montez l'appareil que dans des meubles de cuisine robustes et stables installés sur un sol plat et horizontal. - Sécurisez les armoires d'encastrement pour empêcher qu'elles ne se renversent.

Ajustez le meuble de cuisine à l'aide d'un niveau à bulles. Les angles de la niche doivent être parfaitement droits (90°), faute de quoi la porte du meuble ne recouvrira pas correctement les angles. - Les fentes d'aération et d'évacuation d'air doivent obligatoirement rester découvertes (voir "Montage - Aération / Évacuation d'air"; "Cotes d'encastrement").

Vous aurez besoin des outils suivants pour le montage :

Vous aurez besoin des éléments de montage suivants :

Tous les éléments de montage sont identifiés par des chiffres. Vous retrouverez ces mêmes chiffres d'identification des pièces de montage dans les différentes étapes de montage.

Pour le montage des portes du meuble :

Toutes les étapes de montage se rapportent à un appareil frigorifique avec charnières à droite. Si vous avez inversé la butée de porte et que les charnières se trouvent à gauche, tenez-en compte lors des différentes étapes de montage.

Préparation de l'appareil

Posez l'appareil immédiatement devant la niche du meuble de cuisine.

• Placez les pattes du bandeau d'ajustement ① depuis l'avant dans les supports de l'ergot.

Vissez les équerres de fixation ④ avec les vis à tête hexagonale ⑤ sur les trous préalablement forés dans la porte de l'appareil. Vissez un deuxième couple d'équerres de fixation ④ dans la zone de saisie (poignée) de la porte. Utilisez pour ce faire les trous préalablement forés de la porte de l'appareil. ■ Insérez l'appareil frigorifique aux deux tiers dans la niche d'encastrement. Ce faisant, veillez à ne pas coincer le câble de raccordement réseau!

Conseil : pour avoir moins de difficultés à pousser l'appareil, attachez un bout de ficelle à la fiche afin de "rallonger" le câble d'alimentation.

Ensuite, faites passer le câble d'alimentation à travers le meuble de cuisine en tirant sur l'autre extrémité de la ficelle, de sorte que l'appareil puisse être facilement branché au réseau électrique une fois l'installation terminée.

Uniquement pour les parois démeublables d'une épaisseur de 16 mm :

Fixez les écarteurs ② et ③ à droite sur les charnières. Ouvrez les portes de l'appareil.

Retirez la protection ⑥. Vissez sans serrer la pièce de fixation ⑦, à l'aide de vis ⑧ sur la partie supérieure gauche de l'appareil. Ne serrez pas les vis à demeure, de sorte que la pièce puisse encore coulisser. Montez l'élément de butée ⑨ sur l'équerre de fixation ⑩. Vissez sans serrer l'équerre de fixation ⑩ à l'aide de vis ⑪ sur l'appareil (partie inférieure). Ne serrez pas les vis à demeure, de sorte que la pièce puisse encore coulisser.

Retirez le film de protection du liséré ⑬. Collez le liséré ⑬ sur le côté d'ouverture de la porte en l'alignant sur le devant de l'appareil.

1. Ce faisant, appliquez le liséré sur l'arête inférieure de la pièce de fixation supérieure.
2. Collez-le sur toute sa longueur.

Encastrement de l'appareil

Si l'appareil est encastré trop profondément dans la niche, les portes de l'appareil risquent de ne pas pouvoir fermer correctement une fois les portes de meuble montées. Cela peut entraîner des risques de givrage, de formation de condensation et de mauvais fonctionnement, qui à leur tour augmentent la consommation d'énergie!

Encastrez l'appareil dans la niche jusqu'à obtenir un écart périphérique de 42 mm par rapport aux arêtes avant des parois latérales du meuble.

Glissez l'appareil dans la niche jusqu'à ce que tous les angles de fixation supérieurs et inférieurs touchent le rebord avant de la paroi latérale du meuble.

Cela permet de maintenir un écart périphérique de 42 mm par rapport aux arêtes avant des parois latérales du meuble.

• Pour les parois de meuble d'une épaisseur de 16 mm :

Les écarteurs touchent en haut et en bas le rebord avant de la paroi latérale du meuble.

• Pour les parois de meuble d'une épaisseur de 19 mm :

les rebords avant des charnières en

haut et en bas sont alignés avec le rebord avant de la paroi latérale du meuble.

Pour les meubles avec éléments de butée de porte (par ex. cames, joints d'étanchéité, etc.) :

il faut tenir compte des dimensions des éléments de butée de porte de manière à ce que, là aussi, un écart périphérique de 42 mm soit maintenu.

Tirez l'appareil vers l'avant en fonction de ces dimensions. Vérifiez à nouveau qu'un écart périphérique de 42 mm est maintenu par rapport aux arêtes avant des éléments de butée de porte.

Conseil: si possible, retirez les éléments de butée de porte et glissez l'appareil dans la niche jusqu'à ce que tous les angles de fixation supérieurs et inférieurs touchent le rebord avant de la paroi latérale du meuble.

Ajustez l'appareil des deux côtés pour qu'il soit droit, en vous servant des pieds réglables, à l'aide de la clé à fourche jointe.

Fixer l'appareil dans la niche

Poussez l'appareil contre la paroi du meuble, côté charnières. Afin de relier l'appareil au meuble, vissez les vis pour aggloméré en haut et en bas à travers les éclisses des charnières.

Faites glisser les équerres de fixation desserrées jusqu'à la paroi du meuble. Fixez l'équerre de fixation ⑩ à l'aide de la vis ⑩ sur la paroi du meuble. Forez préalablement la paroi du meuble si nécessaire. Fixez l'équerre de fixation ⑦ à l'aide des vis ② sur la paroi du meuble. Forez préalablement la paroi du meuble si nécessaire.

Attention! L'appareil ne doit pas glisser vers l'arrière. Maintenez avec vos pouces le coude espacé contre la paroi du meuble pendant que vous vissez.

Resserrez bien les vis 8 et 11.

Détachez les extrémités qui dépassent des équerres de fixation. Vous n'en aurez plus besoin et pouvez les mettre au rebut. Posez les caches respectifs ⑥ et ② sur les angles de fixation.

Pour une sécurité supplémentaire, glissez les entreprises fournies entre l'appareil et le fond du meuble au niveau de la partie inférieure de l'appareil :

Commencez par fixer la poignée au niveau d'une des entreprises 23. Introduisez cette dernière dans le canal de passage jusqu'au bout. Retirez maintenant la poignée et montez-la sur l'autre entreprise livrée et introduisez-la également dans le canal. Important! Gardez la poignée au cas où vous voudriez encastrer de nouveau l'appareil par la suite. Fermez les portes de l'appareil.

Montage des portes de meuble

Les rebords supérieurs des portes du meuble doivent se situer à la même hauteur que les portes des armoires adjacentes si l'encastrement est réalisé dans une implantation linéaire.

Les portes du meuble doivent être montées à l'horizontal et sans tension.

Le chapitre suivant décrit le montage des portes de meuble d'une épaisseur de façade de meuble de 16 à 19 mm.

Réalisez les étapes suivantes sur les deux portes.

En usine, un écart de 8 mm est prévu entre la porte de l'appareil et la traverse de fixation. Contrôlez la distance et rajustez-la si nécessaire. ■ Glissez les supports de montage ② à la hauteur de la porte du meuble : le rebord inférieur des supports de montage doit se situer à la même

hauteur que le bord supérieur de la porte du meuble à monter (symbole).

Conseil: À l'aide de la façade du meuble, poussez les supports de montage ② à la hauteur des portes des armoires avoisinantes.

• Dévissez les écrous ③ et démontez la traverse de fixation ④ avec les supports de montage ②.

Posez la porte de l'armoire démontée avec la façade extérieure vers le bas sur une surface plane et stable.

À l'aide d'un crayon, tracez une fine ligne centrale sur la face intérieure de la porte du meuble ⑤. - Suspendez la traverse de fixation ④ avec les supports de montage sur la face intérieure de la porte du meuble. Ajustez la traverse de fixation au milieu. Vissez la traverse de fixation à l'aide d'au moins 6 vis pour aggloméré (6). (N'utilisez que 4 vis sur le bord avec les portes à caisson). Percez au préalable, si nécessaire, les trous dans la porte du meuble. Retirez les supports de montage en tirant vers le haut ⑦ - Retournez les supports de montage, puis insérez-les complètement dans les fentes centrales de la traverse de fixation (pour les y ranger).

Poussez la protection latérale ⑦ sur l'entretoise de fixation en face du côté des charnières. Tournez la porte du meuble et fixez la poignée (si nécessaire).

Ouvrez la porte de l'appareil.

Suspendez la porte de meuble sur les chevilles d'ajustage ⑧. Vissez les écrous ③ sans trop serrer sur les chevilles d'ajustage. Fermez la porte et vérifiez l'espace entre la porte et les portes des meubles contigus. L'espace doit être identique partout.

-Réglage par rapport aux côtés (x)

Déplacez la porte du meuble.

-Réglage en hauteur (y)

Tournez les chevilles d'ajustage ⑧ à l'aide d'un tournevis.

Une distance de 8 mm est prévue entre la porte de l'appareil et la traverse de fixation. Contrôlez la distance et réglez-la si nécessaire. Ne modifiez cette distance que dans la zone indiquée.

• Serrez les écrous ③ sur les portes de l'appareil à l'aide de la clé polygônale ⑩ tout en maintenant les chevilles d'ajustage ⑧ à l'aide d'un tournevis. Le bandeau d'ajustement 1 ne doit pas dépasser. Il doit disparaître totalement dans la niche.

Percez au préalable les trous de fixation ⑫ dans la porte du meuble et vissez les vis ⑬. Veillez à ce que les deux rebords en métal soient affleurants (symbole //). Fermez la porte de l'appareil et du meuble.

-Réglage en profondeur (z)

Desserrez les vis ⑨ situées en haut de la porte de l'appareil et la vis ⑭ située en bas sur l'équerre de fixation. Déplacez la porte du meuble afin de laisser un espace de 2 mm entre la porte du meuble et le corps du meuble.

Serrrez encore une fois bien toutes les vis.

Montez les protections respectives du haut ⑤ et encliquetez-les.

Montez les protections latérales 16 de manière à ce qu'elles s'emboîtent de façon audible.

Comment savoir si l'appareil a été correctement monté :

• Les portes doivent fermer correctement.
• Les portes ne touchent pas le corps du meuble.
• Le joint sur le coin supérieur côté poignée doit être bien en contact. Pour vérifier, posez une lampe de poche allumée dans l'appareil et fermez les portes de l'appareil. Plongez la pièce dans le noir et vérifiez si de la lumière passe par les côtes de l'appareil. Si tel est le cas, contrôlez toutes les étapes de montage.

MIELE France

Siège social

9 avenue Albert Einstein - Z.I. du Coudry

93151 - Le Blanc-Mesnil CEDEX

R. C. S. Bobigny B 708 203 088

Miele Experience Center

Paris Rive Droite

55 Boulevard Malesherbes

75008 Paris

Miele Experience Center

Paris Rive Gauche

30 rue du Bac

75007 Paris

Miele Experience Center Nice

Secteur Cap 3000

285 avenue de Verdun

06700 Saint-Laurent-du-Var

Internet

www. miele. fr

La ligne Consommateurs

Conseilis, SAV, accessoires et pièces détachées

0974501000

Appel non surtaxé

Siège en Allemagne

Miele & Cie. KG
