Type de produit	Réfrigérateur congélateur combiné
Marque	INDESIT
Modèle	TIAA12VX1
Alimentation	220-240 V, 150 W
Dégivrage réfrigérateur	Automatique
Dégivrage congélateur	Manuel (si givre >5 mm)
Système de refroidissement	Pure Wind (sur certains modèles)
Réversibilité des portes	Oui
Éclairage intérieur	Ampoule 15 W ou 25 W
Indicateur de température	Oui (affichage OK)
Capacité de congélation	4 kg/24h
Autonomie en cas de panne	9-14 heures
Bac à fruits et légumes	Oui
Balconnets	Porte-objets et bouteilles
Clayettes	Amovibles et réglables en hauteur
Pieds de mise à niveau	Oui, réglables
Normes de sécurité	Directives 73/23/CEE, 89/336/CEE, 2002/96/CE
Entretien	Eau tiède et bicarbonate de soude
Pièces détachées	Exiger des pièces d'origine
Température ambiante minimale	14°C pour le congélateur
Pays d'origine	Non spécifié

FOIRE AUX QUESTIONS - TIAA12VX1 INDESIT

Comment régler la température du réfrigérateur ?

Le bouton de RÉGLAGE DE LA TEMPÉRATURE permet de choisir entre 1 (moins froid) et 5 (plus froid). Une position intermédiaire est conseillée.

Que faire si le voyant intérieur ne s'allume pas ?

Vérifiez que la fiche est bien branchée et qu'il n'y a pas de coupure de courant. Si le problème persiste, remplacez l'ampoule (15 W ou 25 W) après avoir débranché l'appareil.

Comment dégivrer le congélateur ?

Lorsque la couche de givre dépasse 5 mm, placez le bouton de température sur (arrêt), enveloppez les aliments et conservez-les au frais, laissez la porte ouverte jusqu'à fonte complète. Vous pouvez accélérer avec des récipients d'eau tiède. Nettoyez et séchez avant de rallumer.

Pourquoi y a-t-il de l'eau dans le fond du réfrigérateur ?

Le trou d'évacuation de l'eau de dégivrage est probablement bouché. Nettoyez-le périodiquement avec un cure-dent ou un chiffon.

Comment nettoyer l'appareil ?

Utilisez une éponge imbibée d'eau tiède additionnée de bicarbonate de soude ou de savon neutre. N'utilisez jamais de solvants, produits abrasifs, eau de Javel ou ammoniaque. Les accessoires amovibles peuvent tremper dans de l'eau chaude savonneuse.

Comment inverser le sens d'ouverture des portes ?

Consultez la section Réversibilité des portes de la notice. Les instructions détaillées y sont fournies. Assurez-vous de disposer des outils nécessaires.

Que faire en cas de coupure de courant ?

N'ouvrez pas la porte du congélateur. Les aliments surgelés se conservent environ 9 à 14 heures. Pour le réfrigérateur, les aliments restent frais quelques heures selon la température ambiante.

Où ranger les aliments dans le réfrigérateur ?

Viande et poisson : au-dessus des bacs à légumes. Fromages frais : idem. Aliments cuits : sur n'importe quelle clayette. Fruits et légumes : dans les bacs prévus. Œufs, beurre, bouteilles : dans les balconnets.

Comment remplacer l'ampoule d'éclairage ?

Débranchez l'appareil. Retirez le couvercle de protection comme indiqué dans la notice. Remplacez par une ampoule de même type et puissance (15 W ou 25 W). Remontez le couvercle.

Où trouver le numéro de série et le modèle ?

Ils figurent sur l'étiquette signalétique placée dans le compartiment réfrigérateur, en bas à gauche. Notez le Mod. et le S/N avant de contacter le service après-vente.

MODE D'EMPLOI TIAA12VX1 INDESIT

Description de l'appareil, 9

Reversibilité des portes, 14

Installation, 23

Mise en marche et utilisation, 24

Entretienetsoin,25

Precautions et conseils, 25

Anomalies et remèdes, 26

Italiano

Avant de contacter le centre d'Assistance :

• Vérifiez si vous pouvez résoudre l'anomalie vous-même (voir Anomalies et Remèdes).
• Si, malgré tous ces contrôleles, l'appareil ne fonctionné toujours pas et si l'inconvénient persististe,appelez le service après-vente le plus proche.

Signalez-lui :

le type d'anomalie
- le modele de l'appareil (Mod.)
- le nombre de série (S/N)

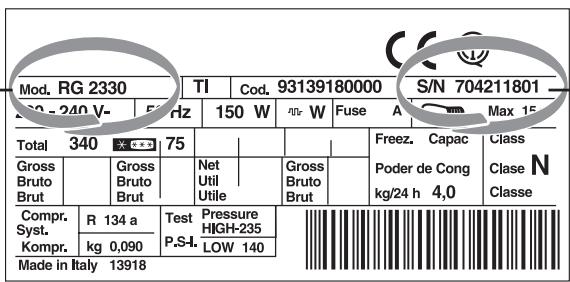

Vous trouvrez tous ces renseignements sur l'étiquette signalétique placée dans le compartment réfrigérateur en bas à gauche.

Ne vous adressez jamais à des techniciens non agrés et exigez toujours l'installation de pieces détachées originales.

ES

Asistencia

Ces instructions d'utilisation s'appliquent à plusieurs modèles, il se peut donc que les composants illustrés présentent des différences par rapport à ceux de l'appareil que vous avez achété. Vous trouvrez dans les pages suivantes la description des objets plus complexes.

1 PIED de réglage
2 Bac FRUITS et LEGUMES
3 CLAYETTE
4 Commande pour RÉGLER LA TEMPERATURE
5 PURE WIND
6 Compartment CONGELATION et CONSERVATION
7 Balconnet amovable PORTE-OBJETS*
8 Balconnet BOUTEILLES

• Leur nombre et/ou leur emplacement peut varier, n'existe que sur certains modèles.

ES

Réversibilité des portes

ES

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, voirlez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre apparéil.

Mise en place et raccordement

Mise en place

1. Placez l'appareil dans une piece bien aérée et non humide.
2. Ne bouchez pas les grilles d'airation arrêté : le compresseur et le condensateur produit de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation d'électricité.
3. Prévoir au moins 10 cm entre le haut de l'appareil et les meubles installés au-dessus et au moins 5 cm entre les côtes et les meubles/parois latérales.
4. Installez l'appareil loin de sources de chaleur (rayons directs du soleil, cuisineire electrique).
5. Pour maintainir une distance optimale entre le produit et la paroi arrêté, montez les cales d'espacement comprises dans le kit d'installation et suivez les instructions de la notice spécifique prévue.

Mise à niveau

1. Installez l'appareil sur un sol plat et rigide.
2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niverl l'appareil.

Raccordement electrique

Après le transport, placez l'appareil à la verticale et attendez au moins 3 heures avant de le raccorder à l'installation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que:

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique placée à l'intérieur du compartment réfrigérateur en bas à gauche (ex. 150 W);
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique, place en bas à gauche (ex.220-240 V);
• la prise est bien compatible avec la fiche de l'appareil. En cas d'incompatibilité, faites replacer la fiche par un technicien agrée (voir Assistance); n'utilise ni rallonges ni prises multiples.

!Après installation de l'appareil, le cable électrique et la prise de courant doivent être facilement accessibles.
! Le cable ne doit être ni plié ni excessivement écrasé.
! Il doit être contrôle prériodiquement et ne peut être replacé que par un technicien/agree (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes enumeratedes ci-dessus.

Mise en marche et utilisation

Mise en service de liappareil

! Avant demettre liappareil en service, suivez bien les instructions sur liinstallation (voir Installation).

! Avant de brancher votre apparéil, nettoyez bien les comportiments et les accessoires à l'eau tiège additionné de bicarbonate.

1. Branche la fiche dans la prise de courant et assurez-vous que l'éclairage interieur s'allume.

2. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commercer à stocker des alimentés dans le réfrigérateur.

Réglage de la température

Le réglage de la température à l'intérieur du compartment réfrigérateur est automatique en fonction de la position du bouton REGLAGE DE LA TEMPERATURE.

1 = moins froid 5 = plus froid

Nous conseillons toutefois une position intermédiaire.

Pour augmenter la place disponible, simplifier le rangement et améliorer l'aspect esthétique, cet apparéil loge sa "partie refroidissante" à l'intérieur de la paroi arrêté du compartment réfrigerateur. Pendant le fonctionnement de l'appareil, cette paroi est tour à tour couverte de givre ou de gouttelettes d'eau selon que le compresseur est en marche ou à l'arrêt. Ne vous inquiétez pas! Votre réfrigerateur fonctionne normalement. Si vous amenez le bouton REGLAGE DE LA TEMPERATURE sur des valeurs plus élevées, que vous stockez de grandes quantités d'aliments et que la température ambiente est élevée, votre apparéil peut fonctionner de façon continue, ce qui entraîne une formation abondante de givre et une consommation d'électricité excessive: amenez alors le bouton sur des valeurs plus basses (un dégivrage automatique sera lancede).

A l'intérieur des apparèils statiques l'air circule de façon naturelle: l'air plus froid a tendance à descendre car il est plus lourd. Quelques exemples de rangement des alimentés:

Aliments	Rangement à l'intérieur du réfrigérateur
Viande et poisson évidé	Au-dessus des bacs à fruits et legumes
Fromages frais	Au-dessus des bacs à fruits et legumes
Aliments cuits	Sur n'importe qu'elle clayette
Saucissons, pain de mie, chocolat	Sur n'importe qu'elle clayette
Fruits et légumes	Dans les bacs à fruits et à légumes
Öufs	Dans le balconnet prévu
Beurre et margarine	Dans le balconnet prévu
Bouteilles, boissons, lait	Dans le balconnet prévu

Système de refroidissement

Cet apparéil monte un des systèmes de refroidissement décrits ci après : il est donc important de savoir lequel et en tener compte pour respecter le mode de conservation des alimentés.

PURE WIND*

On le reconnait à la présence d'un dispositif appliqué à la paroi dans le haut du compartmenté réfrigérateur (voir figure).

Pure Wind qui optimise au maximum la circulation de l'air, améliore l'efficacité de l'évaporateur et contribue à rétablit très

• Leur nombre et/ou leur emplacement peut varier, n'existe que sur certains modèles.

rapidement la température à l'intérieur du réfrigérateur après chaque ouverture. L'air souffle (A) refroidit au contact de la paroi froide, tandis que l'air plus chaud (B) est aspiré (voir figure).

Pour profiter à plein de votre réfrigérateur

• N'introduisez que des alimentents froids ou à peine tièdes, jamais chauds (voir Précautions et conseils).
• Les aliments cuits contrairement à ce que l'on croit ne se conservent pas plus longuement que les aliments crus.
• N'introduisez pas de recipients non fermés contenant des liquides : ces derniers entraineraient une augmentation de l'humidité et la formation d'eau condensée.

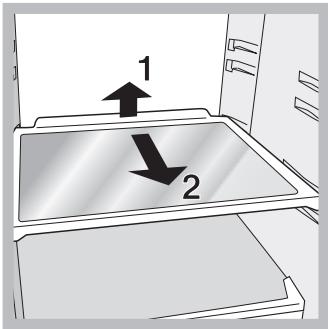

CLAYETTES: pleines ou grillagées.

Elles sont amovibles et réglibes en hauteur grâce à des glissières spéciales (voir figure), pour le rangement de recipients ou d'aliments de grande dimension. Pour régler la hauteur, pas besoin de sorting la clayette complètement.

Indicateur de TEMPERATURE*: pour repérer la zone la plus froide à l'intérieur du réfrigérateur.

1. Contrôler que l'indicateur affiche bien OK (voir figure).

1. Si le message OK n'est pas affiché, c'est que la température est trop élevé : régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un numéro plus élevé (plus froid) et attendre environ 10 h jusqu'à ce que la température se stabilise.
2. Contrôler l'indicateur une nouvelle fois : si nécessaire, procédér à un nouveau réglage. Si de grossse quantités d'aliments ont été stockées ou si la porte du réfrigerateur est ouverte très souvent, il est normal que l'indicateur n'indique pas OK. Attendre au moins 10 h avant de régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un chiffre plus élevé.

Pour profiter à plein de votre congélateur

• Ne recongelez pas des alimentés décongelés ou en cours de décongélation; il faut les faire cuire et les consommer (dans les 24 heures).
• Les alimentés frais à congeler ne doivent pas être placés au contact d'aliments déjà congélés; il faut les stocker sur la clayette du compartment freeze et, de préférence, tout contre ses parois (lattérales et arrêté) où la température qui descend au-dessous de -18°C garantit une vitesse de congélation ajustée.
• Ne stockez pas dans votre congélateur des bouteilles en verre contenant des liquides, bouchées ou fermées
• Leur nombre et/ou leur emplacement peut varier, n'existe que sur certains modèles.

hermetiquement, elles pourraient se briser.

• La quantité journalière maximale d'aliments pouvant être congelée est indiquée sur l'étiquette des caractéristiques, placée dans le compartment réfrigérateur en bas à gauche (exemple : 4 Kg/24h).
  ! Evitez d'ouvrir la porte pendant la phase de congélation.
  ! En cas de coupure de courant ou de panne, n'ouvre pas la porte du congealateur : les produits surgelés et congelés se conserveveront ainsi sans problème pendant 9 - 14 heures environ.
  ! Si la température ambiente se maintain longuement audessous de 14^ , le compartment freezer n'arrive pas à atteindre les Températures indispensablees à une longue conservation et la période de conservation sera par conséquent réduite.

Entretien et soin

Mise hors tension

Pendant les opérations de nettoyage et d'entretien, mettez l'appareil hors tension en débranchant la fiche de l'appareil de la prise de courant. Il ne suffit pas de placer le bouton de réglage de la température sur (appareil éteint) pour éliminer tout contact électrique.

Nettoyage de l'appareil

• Nettoyez l'extérieur, l'intérieur et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiège additionné de bicarbonate de soude ou de savon neutre. N'utilise pas de solvants, de produits abrasifs, d'eau de Javel ou d'ammoniaque.
• mettez tremper les accessoires amovibles dans de l'eau chaude additionnelle de savon ou de liquide vaisse. Rincez-les et essuyez-les soigneusement.
• Le dos de l'appareil a tendance à s'empoussiérer, pour éliminer la poussière avec délicatesses, après avoir étéint l'appareil et débranché la fiche, servez-vous d'un aspirateur montant un accessoire adéquat et régle sur une puissance intermédiaire.

Contre la formation de moisissures et de mauvaises odeurs

• Cet apparéil est fabriqué dans des matérielles hygieniques qui ne transmettent pas d'odeur. Pour sauvégarder cette caractéristique, voirlez à bien emballer et couvir vos alimentés. Vous éviterez par la même occasion la formation de taches.
• Si vous nevez laisser votre apparéil esteint pendant une période de temps prolongée, nettoyez-le bien l'intérieur et laisssez les portes ouvertes.

Dégivrage de l'appareil

! Conformez-vous aux instructions suivantes.

N'accélérez pas le processus avec des dispositifs ou des ustensiles autres que la raclette à givre fournie avec l'appareil(n'existe que sur certains modèles), vous risquieriez d'endommager le circuit réfrigérant.

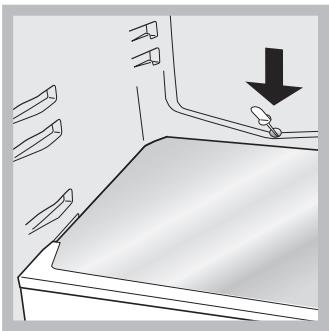

Dégivrage du compartment réfrigérateur

Le réfrigerateur est muni d'un système de dégivrage automatique: l'eau est acheminée vers la paroi arrière par un trou d'évacuation (voir figure) où la chaleur produit par le compresseur la fait evaporer. Il vous suffit de nettoyer périodiquement le trou d'évacuation pour permettre à l'eau de s'ecouler normalement.

Dégivrage du compartmentingélateur

Si la couche de givre dépasse 5mm , procédez à un dégivrage manuel :

1. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur
2. Enveloppez vos produits surgelés ou congelés dans du papier et placez-les dans un endroit frais.
3. Laissez la porte ouverte jusqu'à ce que le givre fonde complètement; pour accélérer cette opération placez dans le compartment congélateur des recipients d'eau tiège.
4. Nettoyez et séchez soigneusement le compartment congélateur avant de rallumer l'appareil.
5. Avant da ranger vos alimentés dans le compartment congestionelateur, attendez environ 2 heures pour le rétablissement des conditions ideales de conservation des alimentés.

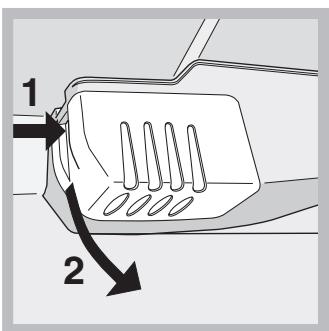

Remplacement de l'ampoule déclairage

Pour remplacer l'ampoule d'éclairage du compartment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous. Pour pouvoir remplaner l'ampoule, démonze le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à cette indiquée sur le couvercle de protection (15 W ou 25 W).

Précautions et conseils

! L'appareil a été unconu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Cet apparéil est conforme aux Directives Communautaires suivantes :

• 73/23/CEE du 19/02/73 (Basse Tensione) et modifications suivantes;
  -89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes:
• 2002/96/CE.

Sécurité générale

• Cét apparéil a été consçu pour un usage familial, de type non professionnel.
• Cet apparéil qui sert à conserver et à congeler des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit à l'abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides.
• Ne touchez pas aux parties refroidissantes: vous pourriez vous brûler ou vous blesser.
• Pour débrancher la fiche de la prise de courant, sortez la fiche, ne tirez surtout pas sur le cable.
• Avant d'effectuer toute opération de nettoyage ou d'entretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur (appareil éteint) pour éliminer tout contact électrique.
• En cas de panne, n'essayez enaucun cas d'acceder aux mécanismes internes pour tenter de réparer l'appareil.
• Ne pas utiliser, à l'intérieur des compartments de conservation pour alimentés congelés, d'ustensiles pointus et coupants ou d'appareils électriques d'un type autre que celui recommendé par le fabricant.
• Ne pas porter à la bouche des glaçons à peine sortis du congelateur.
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérimédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil. Il convient de surveiller les enfants afin qu'ils ne jouent pas avec l' apparéil.
• Les emballages ne sont pas des jouets pour enfants.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclées.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparèils menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparèils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matérieliaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.

Economies et respect de l'environnement

• Installez votre apparéil dans un endroit frais et bien aéré, protégez-le contre l'exposition directe aux rayons du soleil et ne le placez pas pres de sources de chaleur.
• Pour introduire ou sortir les aliments, n'ouvrez les portes de l'appareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense d'énergie.
• Ne chargez pas trop votre apparéil: pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entrée, le compréseur travaillera en permanence.

• N'introduisez pas d'aliments chauds : ces derniers font monter la température interieure ce qui oblige le compréseur à travailler beaucoup plus en gaspillant un tas d'électricité.

• Dégivrez l'appareil dés que de la glace se dépose (voir Entretien); une couche de glace trop épaissse gène considérablement la cession de froid aux alimentés et augmente la consommation d'électricité.

• Gardez toujours les joints propres et en bon état pour qu'ils adhérent bien aux portes et ne laissent pas le froid s'échapper (voir Entretien).

Anomalies et/remèdes

Il peut arriver que l'appareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôle s'il ne s'agit pas d'un problème facile à résoudre à l'aide de la liste suivante.

Levoyant intérieur ne sfallume pas.

• La fiche n'est pas branchée dans la prise de courant ou pas assez enforcée pour qu'il y ait contact ou bien il y a une coupure de courant.

Le réfrigerateur et le congelateur refroidissent peu.

• Les portes ne ferment pas bien ou les joints sont abîmés.
• Ouverture trop fréquence des portes.
• La position du bouton de REGLAGE DE LA TEMPERATURE n'est pas correcte.
• Le réfrigerateur et le congealaur sont excessivement replis.
• La température ambiente de travail du produit est inférieure à 14^ .

Le moteur est branché en permanence.

La portenest pas bien fermée ou trop souvent ouverte.
- La température à l'extérieur est très élevé.
L'épaissur du givre dépasse 2-3 mm (voir Entretien).

L'appareil est très bruyant.

• L'appareil n'a pas eté installé bien à plat (voir Installation).
• L'appareil est installé entre des meubles ou des objets qui vibrent et font du bruit.
• Le gaz réfrigerant interne produit un léger bruit même quand le compresseur est à l'arrêt : il ne s'agit pas d'un defaulted, c'est tout à fait normal.

La température est élevée à certains endroits de l'extérieur du réfrigérateur.

• Les températures élevées sont nécessaires pour évider la formation d'eau condensée dans des zones particulières du produit.

Formation de givre ou de gouttelettes d'eau sur la paroi arrrière du compartment réfrigerateur.

• Il s'agit du fonctionnement normal du produit.

Il y a de l'eau dans le fond du réfrigerateur.

• Le trou d'évacuation de l'eau est bouché (voir Entretien).

Instalación

Interromper a corrente électrique
