Type de produit	Réfrigérateur congélateur combiné
Marque	INDESIT
Modèle	TIAA 11
Alimentation électrique	220-240 V, 150 W
Classe climatique	Température ambiante de travail : de 14°C à 43°C (estimation)
Capacité de congélation	4 kg par 24 heures
Autonomie en cas de panne	9 à 14 heures
Système de refroidissement	Statique avec Pure Wind (filtre aux ions d'argent, réduction des bactéries de 70%)
Dégivrage du réfrigérateur	Automatique
Dégivrage du congélateur	Manuel (si givre > 5 mm)
Réversibilité des portes	Oui
Éclairage intérieur	Ampoule 15 W ou 25 W remplaçable
Clayettes	Amovibles et réglables en hauteur
Balconnets	2 balconnets porte-objets + 1 balconnet bouteilles
Bac à légumes	1 bac fruits et légumes
Indicateur de température	Oui (affichage OK)
Pieds de mise à niveau	2 pieds avant réglables
Entretien	Nettoyage à l'eau tiède et au bicarbonate, ne pas utiliser de solvants
Sécurité	Conforme aux directives CE (Basse Tension, CEM, DEEE)
Usage	Domestique, non professionnel

FOIRE AUX QUESTIONS - TIAA 11 INDESIT

Comment régler la température du réfrigérateur ?

Tournez le bouton RÉGLAGE DE LA TEMPÉRATURE sur une valeur de 1 (moins froid) à 5 (plus froid). Une position intermédiaire est conseillée pour un fonctionnement optimal.

Que faire si le voyant intérieur ne s'allume pas ?

Vérifiez que la fiche est bien branchée et enfoncée. Si ce n'est pas le cas, branchez-la correctement. Si le problème persiste, une coupure de courant ou une ampoule défectueuse peut en être la cause.

Comment inverser le sens d'ouverture des portes ?

Consultez la section Réversibilité des portes de la notice. Vous devrez démonter les charnières et les remonter de l'autre côté. Des instructions détaillées sont fournies.

Pourquoi y a-t-il de l'eau au fond du réfrigérateur ?

C'est normal lors du dégivrage automatique. Vérifiez que le trou d'évacuation situé sur la paroi arrière n'est pas bouché. Nettoyez-le périodiquement avec un cure-dent ou un coton-tige.

Comment dégivrer le compartiment congélateur ?

Si la couche de givre dépasse 5 mm, placez le bouton de réglage sur '0' (arrêt), enveloppez les aliments dans du papier et placez-les au frais. Laissez la porte ouverte jusqu'à ce que le givre fonde. Utilisez éventuellement des récipients d'eau tiède pour accélérer. N'utilisez jamais d'objets pointus.

Quels aliments peut-on congeler et pendant combien de temps ?

Vous pouvez congeler des aliments frais en respectant la capacité maximale de 4 kg/24h. Ne recongelez jamais des aliments décongelés. En cas de panne, les aliments se conservent 9 à 14 heures sans ouvrir la porte.

Comment nettoyer l'appareil ?

Utilisez une éponge imbibée d'eau tiède additionnée de bicarbonate de soude ou de savon neutre. N'utilisez pas de solvants, d'abrasifs, d'eau de Javel ou d'ammoniaque. Nettoyez également les joints et le dos de l'appareil avec un aspirateur.

Que faire si le réfrigérateur ne refroidit pas assez ?

Vérifiez que les portes ferment correctement, que les joints ne sont pas abîmés, que le bouton de réglage est sur une position adéquate (pas sur 1), que l'appareil n'est pas trop chargé et que la température ambiante est supérieure à 14°C.

Comment remplacer l'ampoule d'éclairage ?

Débranchez l'appareil. Démontez le couvercle de protection (voir figure dans la notice). Remplacez l'ampoule par une neuve identique (15 W ou 25 W). Remettez le couvercle en place.

Où trouver le numéro de série et le modèle ?

Ils se trouvent sur l'étiquette signalétique placée dans le compartiment réfrigérateur, en bas à gauche. Notez le Mod. et le S/N avant de contacter le service après-vente.

MODE D'EMPLOI TIAA 11 INDESIT

Description de l'appareil, 9

Reversibilité des portes, 14

Installation, 23

Mise en marche et utilisation, 24

Entretien et soin, 25

Précautions et conseils, 25

Anomalies et remèdes, 26

Avant de contacter le centre d'assistance :

• Vérifiez si vous pouvez résoudre l'anomalie vous-même (voir Anomalies et Remèdes).
• Si, malgré tous ces contrôles, l'appareil ne fonctionne toujours pas et si l'inconvénient persiste, appelez le service après-vente le plus proche.

Signalez-lui:

le type d'anomalie le modèle de l'appareil (Mod.) le numéro de série (S/N)

Vous trouvez tous ces renseignements sur l'étiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche.

Ne vous adressez jamais à des techniciens non agrés et exigez toujours l'installation de pièces détachées originales.

1 - modèle GB - modèle F - module E - modèle E - modèle P - modèle PL - modèle RO - modèle HR - modèle SL - modèle BU - Modèle SB - Modèle GR - modèle

• numéro de série GB - serial number F - nombre de série E - numéro de série E - numéro de série P - nombre de série PL - numéro seryjny RO - numéro de série HR - serijski broj SL - serijska stevilka BU - cepneH HOMep SB - 6poj cepnje GR - αριθμός σειράς

• o type d'anomalie
• o modèles de machine (Mod.)
• o numéro de série (S/N)

1 - numéro de série GB - serial number F - numéro de série E - numéro de série E - numéro de série P - nombre de série PL - numer seryjny RO - numár de série HR - serijski broj SL - serijska stevilka BU - cepneH HOMep SB - 6poj cepnje GR - αριθμός σειράς

• numéro de série GB - serial number F - numéro de série E - numéro de série E - numéro de série P - nombre de série PL - numéro de série RO - numár de série HR - serijski broj SL - serijska stevilka BU - cepneH Hoomep sb - 6poj cepnje GR - αριθμός σειράς

Vue d'ensemble

Ces instructions d'utilisation s'appliquent à plusieurs modèles, il se peut donc que les composants illustrés soient différents par rapport à ceux de l'appareil que vous avez acheté. Vous trouverez dans les pages suivantes la description des objets plus complexes.

1 PIED deréglage 2 Bac FRUITS et LEGUMES 3 CLAYETTE* 4 Commande pour RÉGLER LA TEMPERATURE 5 PUREWIND* 6 Compartment CONGELATION et CONSERVATION 7 Balconnet amovable PORTE-OBJJETS 8 Balconnet Bouteilles

• Leur nombre et/ou leur emplacement peut varier, n'existe que sur certains modèles.

Réversibilité des portes

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil.

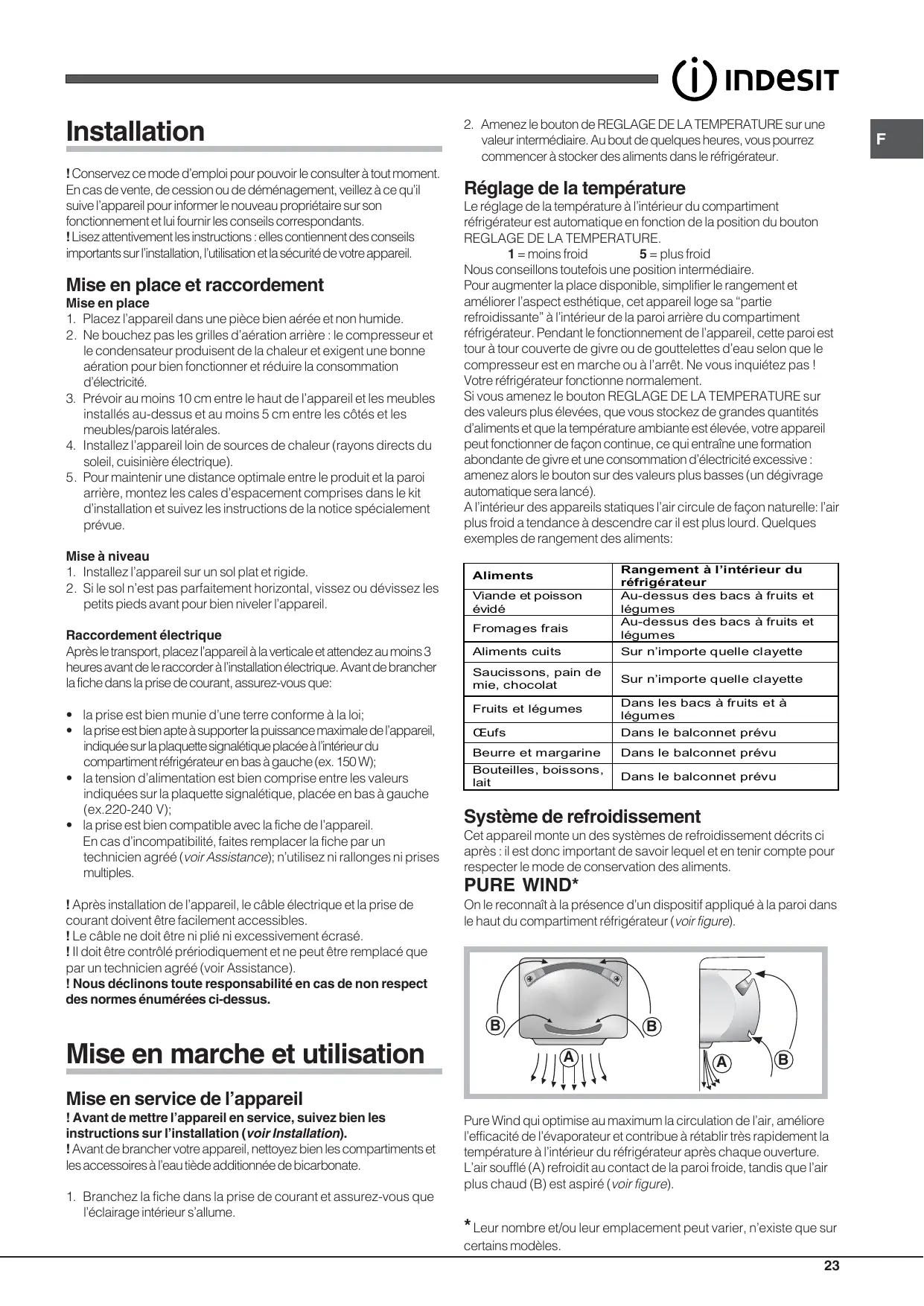

Mise en place

1. Placez l'appareil dans une pièce bien aérée et non humide.
2. Ne bouchez pas les grilles d'aération arrière : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation d'électricité.
3. Prévoir au moins 10 cm entre le haut de l'appareil et les meubles installés au-dessus et au moins 5 cm entre les côtés et les meubles/parois latérales.
4. Installez l'appareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique).
5. Pour maintenir une distance optimale entre le produit et la paroi arrière, montez les cales d'espacement comprises dans le kit d'installation et suivez les instructions de la notice spécialement prévue.

Mise à niveau

1. Installez l'appareil sur un sol plat et rigide.
2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niveler l'appareil.

Raccordement électrique

Après le transport, placez l'appareil à la verticale et attendez au moins 3 heures avant de le raccorder à l'installation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que:

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique placée à l'intérieur du compartment réfrigerateur en bas à gauche (ex. 150 W);
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex. 220-240 V);
• la prise est bien compatible avec la fiche de l'appareil. En cas d'incompatibilité, faites remplacer la fiche par un technicien/agréé (voir Assistance); n'utilisez ni rallonges ni prises multiples.

! Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni excessivement écrabouillé.

! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Avant de mettre l'appareil en service, suivez bien les instructions sur l'installation (voir installation).

! Avant de brancher votre appareil, nettoyez bien les compartiments et les accessоires à l'eau tiède additionnée de bicarbonate.

1. Branchez la fiche dans la prise de courant et assurez-vous que l'éclairage intérieur s'allume.
2. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commercer à stocker des alimentés dans le réfrigerateur.

Réglage de la température

Le réglage de la température à l'intérieur du compartiment réfrigérateur est automatique en fonction de la position du bouton REGLAGE DE LA TEMPERATURE.

1 = moins froid

5 = plus froid

Nous conseillons toutefois une position intermédiaire.

Pour augmenter la place disponible, simplifier le rangement et améliorer l'aspect esthétique, cet appareil loge sa "partie refroidissante" à l'intérieur de la paroi arrière du compartiment réfrigérateur. Pendant le fonctionnement de l'appareil, cette paroi est tour à tour couverte de givre ou de gouttelettes d'eau selon que le compresseur est en marche ou à l'arrêt. Ne vous inquiétez pas! Notre réfrigérateur fonctionne normalement.

Si vous amenez le bouton REGLAGE DE LA TEMPERATURE sur des valeurs plus élevées, que vous stockez de grandes quantités d'aliments et que la température ambiente est élevée, votre appareil peut fonctionner de façon continue, ce qui entraîne une formation abondante de givre et une consommation d'électricité excessive : amenez alors le bouton sur des valeurs plus basses (un dégivrage automatique sera lancé).

À l'intérieur des appareils statiques l'air circule de façon naturelle : l'air plus froid a tendance à descendre car il est plus lourd. Quelques exemples de rangement des aliments :

Aliments	Rangement à l'intérieur du réfrigérateur
Viande et poisson évidé	Au-dessus des bacs à fruits et légumes
Fromages frais	Au-dessus des bacs à fruits et légumes
Aliments cuits	Sur n'importe qu'elle clayette
Saucissons, pain de miè, chocolat	Sur n'importe qu'elle clayette
Fruits et légumes	Dans les bacs à fruits et à légumes
Öeufs	Dans le balconnet prévu
Beurre et margarine	Dans le balconnet prévu
Bouteilles, boissons, lait	Dans le balconnet prévu

Système de refroidissement

Cet appareil monte un des systèmes de refroidissement décrits ci après : il est donc important de savoir lequel et en tenir compte pour respecter le mode de conservation des aliments.

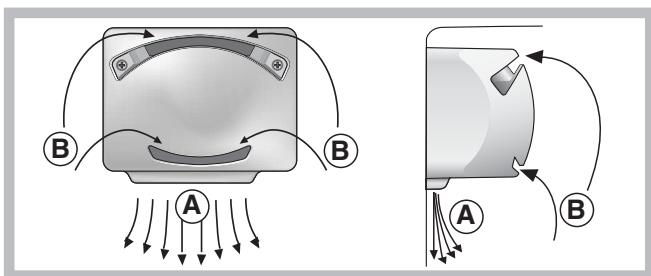

On le reconnaît à la présence d'un dispositif appliqué à la paroi dans le haut du compartiment réfrigérateur (voir figure).

Pure Wind qui optimise au maximum la circulation de l'air, améliore l'efficacité de l'évaporateur et contribue à rétablir très rapidement la température à l'intérieur du réfrigérateur après chaque ouverture.

L'air souffle (A) refroidit au contact de la paroi froide, tandis que l'air plus chaud (B) est aspiré (voir figure).

• Leur nombre et/ou leur emplacement peut varier, n'existe que sur certains modèles.

Les produits Pure Wind Plus sont équipés d'un filtre qui permet, grâce à sa composition spéciale avec ions d'argent, de réduire de 70% l'apparition de bactéries et d'éliminer les mauvaises odeurs à l'intérieur du compartiment réfrigérateur pour assurer une meilleure conservation des aliments.

Si vous amenez le bouton de REGLAGE DE LA TEMPERATURE sur des valeurs plus élevées, que vous stockez de grandes quantités d'aliments et que la température ambiente est élevée, votre appareil peut fonctionner de façon continue, ce qui entraîne une formation abondante de givre et une consommation d'électricité excessive : amenez alors le bouton sur des valeurs plus basses (un dégivrage automatique sera lancé).

Pour profiter à plein de votre réfrigérateur

• N'introduisez que des aliments froids ou à peine tièdes, jamais chauds (voir Précautions et conseils).
• Les aliments cuits, contrairement à ce que l'on croit, ne se conservent pas plus longuement que les aliments crus.
• N'introduisez pas de récipients non fermés contenant des liquides : ces derniers entraîneraient une augmentation de l'humidité et la formation d'eau condensée.

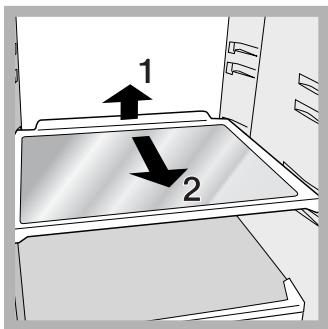

Clayettes: pleines ou grillagées.

Elles sont amovibles et réglables en hauteur grâce à des glissières spéciales (voir figure), pour le rangement de récipients ou d'aliments de grande dimension. Pour régler la hauteur, pas besoin de sortir la clayette complètement.

Indicateur de TEMPERATURE*: pour repérer la zone la plus froide à l'intérieur du réfrigérateur.

1. Contrôler que l'indicateur affiche bien OK (voir figure).

1. Si le message OK n'est pas affiché, c'est que la température est trop élevée : régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un nombre plus élevé (plus froid) et attendre environ 10 h jusqu'à ce que la température se stabilise.
2. Contrôler l'indicateur une nouvelle fois : si nécessaire, procéder à un nouveau réglage. Si de grosses quantités d'aliments ont été stockées ou si la porte du réfrigerateur est ouverte très souvent, il est normal que l'indicateur n'indique pas OK. Attendre au moins 10 h avant de régler le bouton FONCTIONNEMENT REFRIGERATEUR sur un chiffre plus élevé.

Pour profiter à plein de votre congélateur

• Ne recongelez pas des aliments décongelés ou en cours de décongélation; il faut les faire cuire et les consommer (dans les 24 heures).
• Les aliments frais à congeler ne doivent pas être placés au
• Leur nombre et/ou leur emplacement peut varier, n'existe que sur certains modèles.

contact d'aliments déjà congelés; il faut les stocker sur la clayette du compartiment freezer et, de préférence, tout contre ses parois (latères et arrière) où la température qui descend au-dessous de -18°C garantit une vitesse de congélation ajustée.

• Ne stockez pas dans votre congélateur des bouteilles en verre contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser.
• La quantité journalière maximale d'aliments pouvant être congelée est indiquée sur l'étiquette des caractéristiques, placée dans le compartiment réfrigérateur en bas à gauche (exemple : 4 Kg/24h).

Évitez d'ouvrir la porte pendant la phase de congélation. En cas de coupure de courant ou de panne, n'ouvre pas la porte du congélateur : les produits surgelés et congelés se conservent ainsi sans problème pendant 9 - 14 heures environ. Si la température ambiante se maintient longuement au-dessous de 14°C, le compartiment freezer n'arrive pas à atteindre les températures indispensables à une longue conservation et la période de conservation sera par conséquent réduite.

Mise hors tension

Pendant les opérations de nettoyage et d'entretien, mettez l'appareil hors tension en débranchant la fiche de l'appareil de la prise de courant. Il ne suffit pas de placer le bouton de réglage de la température sur (appareil éteint) pour éliminer tout contact électrique.

Nettoyage de l'appareil

• Nettoyez l'extérieur, l'intérieur et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionnée de bicarbonate de soude ou de savon neutre. N'utilisez pas de solvants, de produits abrasifs, d'eau de Javel ou d'ammoniaque.
• mettez tremper les accessoires amovibles dans de l'eau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement.
• Le dos de l'appareil a tendance à s'empoussière, pour éliminer la poussière avec délicatesse, après avoir éteint l'appareil et débranché la fiche, servez-vous d'un aspirateur montant un accessoire ajustable et réglé sur une puissance intermédiaire.

Contre la formation de moisissures et de mauvaises odeurs

• Cet appareil est fabriqué dans des matériaux hygiéniques qui ne transmettent pas d'odeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous évitez par la même occasion la formation de taches.
• Si vous nevez laisser votre appareil étèint pendant une période de temps prolongée, nettoyez bien l'intérieur et laissez les portes ouvertes.

Dégivrage de l'appareil

Conformez-vous aux instructions suivantes.

Ne pas utiliser d'objets pointus et coupants pour dégivrer l'appareil, ils risqueraient d'endommager irréparablement le circuit réfrigérant.

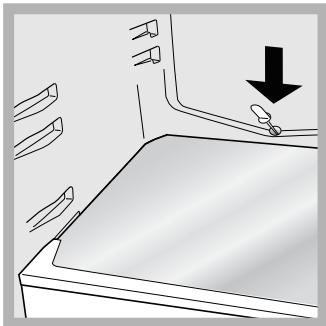

Dégivrage du compartiment réfrigérateur

Le réfrigérateur est muni d'un système de dégivrage automatique : l'eau est acheminée vers la paroi arrêtée par un trou d'évacuation (voir figure) où la chaleur produite par le compresseur la fait évaporer. Il vous suffit de nettoyer périodiquement le trou d'évacuation pour permettre à l'eau de s'écouler normalement.

Dégivrage du compartiment congélateur

Si la couche de givre dépasse 5 mm, procédez à un dégivrage manuel :

1. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur
2. Enveloppez vos produits surgelés ou congelés dans du papier et placez-les dans un endroit frais.
3. Laissez la porte ouverte jusqu'à ce que le givre fonde complètement; pour accélérer cette opération, placez dans le compartiment Congélateur des récipients d'eau tiède.
4. Nettoyez et séchez soigneusement le compartiment congélateur avant de rallumer l'appareil.
5. Avant de ranger vos aliments dans le compartmenting congélateur, attendez environ 2 heures pour le rétablissement des conditions idéales de conservation des aliments.

Remplacement de l'ampoule d'éclairage

Pour remplacer l'ampoule d'éclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous.

Pour pouvoir remplaçer l'ampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à celle indiquée sur le couvercle de protection (15 W ou 25 W).

Précautions et conseils

L'appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

C E

Cet appareil est conforme aux Directives Communautaires suivantes :

• 73/23/CEE du 19/02/73 (Basse Tension) et modifications suivantes; -89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes;
• 2002/96/CE.

Sécurité générale

• Cet appareil a été créé pour un usage familial, de type non professionnel.
• Cet appareil qui sert à conserver et à conserver des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit à l'abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides.
• Ne touchez pas aux parties refroidissantes : vous pourriez vous brûler ou vous blesser.
• Pour débrancher la fiche de la prise de courant, sortez la fiche, ne tirez sur tout pas le cable.
• Avant d'effectuer toute opération de nettoyage ou d'entretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur (appareil éteint) pour éliminer tout contact électrique.
• En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil.
• Ne pas utiliser, à l'intérieur des compartiments de conservation pour aliments congelés, d'ustensiles pointus et coupants ou d'appareils électriques d'un type autre que celui recommandé par le fabricant.
• Ne pas porter à la bouche des glaçons à peine sortis du congélateur.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de reconnaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.
• Les emballages ne sont pas des jouets pour enfants.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE) exige que les-appareils menagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les-appareils usagés doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil'articlel.

Économies et respect de l'environnement

• Installez votre appareil dans un endroit frais et bien aéré, protégez-le contre l'exposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur.
• Pour introduire ou sortir les aliments, n'ouvrez les portes de l'appareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense d'énergie.
• Ne chargez pas trop votre appareil : pour une bonne conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.
• N'introduisez pas d'aliments chauds : ces derniers font monter la température intérieure, ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas d'électricité.
• Dégivrez l'appareil dès que de la glace se dépose (voir

Entretien); une couche de glace trop épaisse gène considérablement la diffusion de froid aux aliments et augmente la consommation d'électricité. - Gardez toujours les joints propres et en bon état pour qu'ils adhérent bien aux portes et ne laissent pas le froid s'échapper (voir Entretien).

Anomalies et remèdes

Il peut arriver que l'appareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôlez s'il ne s'agit pas d'un problème facile à résoudre à l'aide de la liste suivante.

Levoyant intérieur ne s'allume pas.

• La fiche n'est pas branchée dans la prise de courant ou pas assez enfoncée pour qu'il y ait contact ou bien il y a une coupure de courant.

Le réfrigérateur et le congélateur refroidissent peu.

• Les portes ne ferment pas bien ou les joints sont abîmés.
• Ouverture trop fréquente des portes.
• La position du bouton de REGLAGE DE LA TEMPERATURE n'est pas correcte.
• Le réfrigerateur et le congelateur sont excessivement replis.
• La température ambiante de travail du produit est inférieure à 14°C.

Le moteur est branché en permanence.

La porte n'est pas bien fermée ou trop souvent ouverte. - La température à l'extérieur est très élevée. L'épaisseur du givre dépasse 2-3 mm (voir Entretien).

• L'appareil n'a pas été installé bien à plat (voir Installation). L'appareil est installé entre des meubles ou des objets qui vibrent et font du bruit.
• Le gaz réfrigérant interne produit un léger bruit même quand le compresseur est à l'arrêt : il ne s'agit pas d'un défaut, c'est tout à fait normal.

La température est élevée à certains endroits de l'extérieur du réfrigérateur.

• Les températures élevées sont nécessaires pour éviter la formation d'eau condensée dans des zones particulières du produit.

Il y a de l'eau dans le fond du réfrigérateur.

• Il s'agit du fonctionnement normal du produit.
• Le trou d'évacuation de l'eau est bouché (voir Entretien).
