| Tipo di prodotto | Frigorifero congelatore combinato |
| Marca | INDESIT |
| Modello | TIAA12VX1 |
| Alimentazione | 220-240 V, 150 W |
| Sbrinamento frigorifero | Automatico |
| Sbrinamento congelatore | Manuale (se brina >5 mm) |
| Sistema di raffreddamento | Pure Wind (su alcuni modelli) |
| Reversibilità delle porte | Sì |
| Illuminazione interna | Lampadina 15 W o 25 W |
| Indicatore di temperatura | Sì (display OK) |
| Capacità di congelamento | 4 kg/24h |
| Autonomia in caso di guasto | 9-14 ore |
| Cassetto per frutta e verdura | Sì |
| Ripiani portaoggetti | Portaoggetti e bottiglie |
| Mensole | Rimovibili e regolabili in altezza |
| Piedini di livellamento | Sì, regolabili |
| Norme di sicurezza | Direttive 73/23/CEE, 89/336/CEE, 2002/96/CE |
| Manutenzione | Acqua tiepida e bicarbonato di sodio |
| Ricambi | Richiedere ricambi originali |
| Temperatura ambiente minima | 14°C per il congelatore |
| Paese d'origine | Non specificato |
Domande frequenti - TIAA12VX1 INDESIT
Domande degli utenti su TIAA12VX1 INDESIT
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Frigorifero combinato con congelatore in formato PDF gratuitamente! Trova il tuo manuale TIAA12VX1 - INDESIT e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. TIAA12VX1 del marchio INDESIT.
MANUALE UTENTE TIAA12VX1 INDESIT
Istruzioni per l'uso
FRIGORIFERO 2 PORTE
Summario
Istruzioni per l'uso, 1
Assistenza,4
Descrizione dell'apparecchio, 8
Reversibilità aperture porte, 14
Installazione, 15
Avvioeutilizzato,15
Manutenzione e cura, 16
Precauzioni e consigli, 17
Anomalie erimedi, 18
English
Prima di contattare l'Assistenza:
- Verificare se l'anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
In caso negativo, contattare ilNumero Unico Nazionale 199.199.199.
Comunicare:
- il tipo di anomalia
- il modello della macchina (Mod.)
- il numero di serie (S/N)
Queste informazioni si trovano sulla targhettaATTERISTiche posta nel vano frigorifero in basso a sinistra.
Non ricorrete mai a tecnici non autorizzati e rifiutate sempre liinstallazione di pezzi di ricambio non originali.
Assistenza Attiva 7 giorni su 7
ASSISTENZA - RICAMBI - ACCESSORI
199.199.199
NUMERO UNICO
Se nasce il bisogno di assistenza o manutenzione)basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in dato con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.
E attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
- Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'opercatore Telefonico utilizzato.
Le suddette tariffe potrebbero essere soggette a variazione da parte dell'opereatore Telefonico; per maggiori informazioni consultare il site www.indesit.com.
GB
Assistance
Descrizione dell'apparecchio

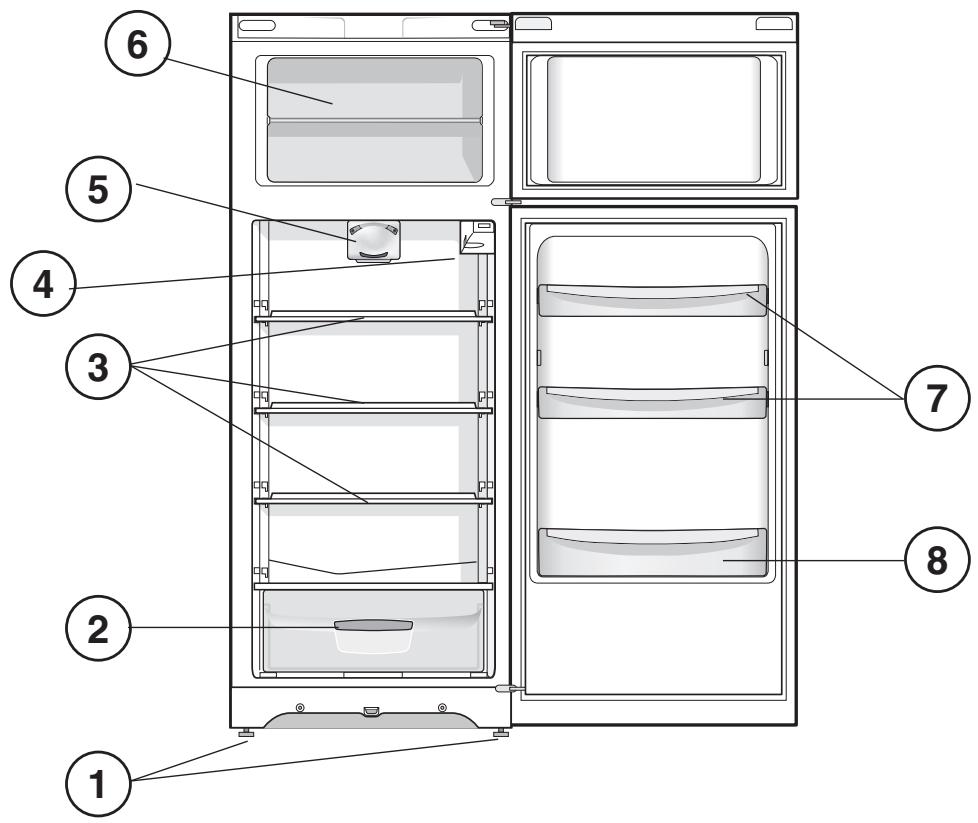

Vista d'insieme
Le istruzioni sull'uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell'apparecchio acquistato. La descrizione degli oggetti più complessi si trovava nelle pagine seguenti.
1 PIEDINO di regolazione.
2 Cassetto FRUTTA e VERDURA
3 RIPIANO
4 Manopola REGOLAZIONE DELLA TEMPERATURA.
5 PURE WIND
6 Vano CONGELAMENTO e CONSERVAZIONE
7 Balconcino estraibile PORTAOGGETTI
8 Balconcino BOTTIGLIE.
GB
-
Variabili per numero e/o per posizione, presente solo in alcuni modelli.
-
Varies by number and/or position, available only on certain models.
FR
Reversibilità aperture porte
GB
Reversible doors
FR
! É importante conservare quello libero poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

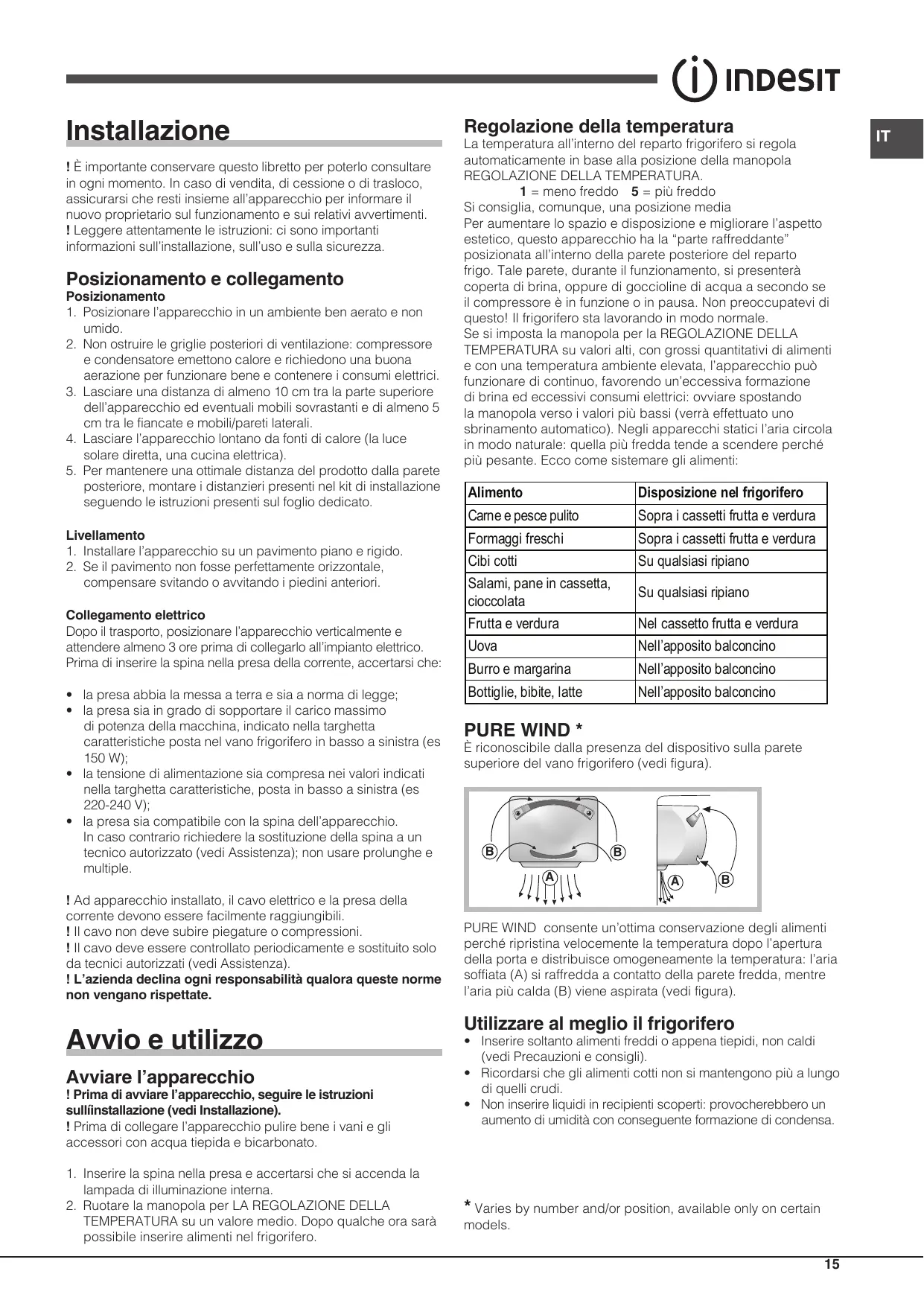

Posizionamento e collegamento
Posizionamento
- Posizione r'apparecchio in un ambiente ben aerato e non umido.
- Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contentere i consumi elettrici.
- Lasciare una distanza di almeno 10 cm tra la parte superiore dell'apparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.
- Lasciare l'apparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).
- Per mantenere una ottimale distance del prodotto alla parete posteriori, montare i distanziieri presenti nel kit di INSTALLazione seguendo le istruzioni presenti sul foglio dedicato.
Livellamento
- Installare l'apparecchio su un pavimento piano e rigido.
- Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriors.
Collegamento elettrico
Dopo il trasporto, posizionare l'apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all'impianto elettrico. Prima di insere la spina nella presa della corrente, accertarsi che:
- la presa abbia la messa a terra e sua a norma di legge;
- la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetto caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);
- la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);
- la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un technician autorizzato (vedi Assistenza); non usare prolonghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere lavorante raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina agli responsabilità qualora queste norme non vengano rispetto.
Avvio e utilizzato
Avviare l'apparecchio
! Prima di arrivare l'apparecchio, seguire le istruzioni sullinstallazione (vedi Installazione).
! Prima di collegare l'apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.
- Inserire la spina nella presa e accertarsi che si accenda la lampada di illuminazione interna.
- Ruotare la manopola per LA REGOLAZIONE DELLA TEMPERATUREA su un valore medio. Dopo quale ora sera possibile inserire alimenti nel frigorifero.
Regolazione della temperatura
La temperatura all'interno del reparto frigorifico si regola automaticamente in base alla posizione della manopola REGOLAZIONE DELLA TEMPERATUREA.
1 = meno freddo 5 = più freddo
Si consiglia, comunique, una posizione media
Per aumento lo spazio e disposizione e migliorare l'aspetto estetico, quello apparecchio ha la " parte raffreddante" posizionata all'interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline di acqua a secondo se il compressore è in funzione o in pausa. Non preoccupatevi di questo! Il frigorifero sta lavorando in modo normale.
Se si imposta la manopola per la REGOLAZIONE DELLA TEMPERATUREA su valori alto, con grossi quantitativi di alimenti e con una temperatura ambiente elevata, l'apparecchio può funzionare di continuo, favorendo un'eccessiva formazione di brina ed eccessivi consumi elettrici: ovviare spostando la manopola verso i valori più bassi (verrà effettuato uno sbrinamento automatico). Negli apparecchi statici l'aria circola in modo naturale: quella più fredda tende a scendere perché più pesante. Ecco come sistemare gli alimenti:
| Alimento | Disposizione nel frigorifero |
| Came e pesce pulito | Sopra i cassetti frutta e verdura |
| Formaggi freschi | Sopra i cassetti frutta e verdura |
| Cibi cotti | Su qualsiasi ripiano |
| Salami, pane in cassetta, cioccolata | Su qualsiasi ripiano |
| Frutta e verdura | Nel cassetto frutta e verdura |
| Uova | Nell'apposto balconcino |
| Burro e margarina | Nell'apposto balconcino |
| Bottiglie, bibite, latte | Nell'apposto balconcino |
PURE WIND*
É riconoscibile dalla presenza del dispositivo sulla parete superiore del vano frigorifero (vedi figura).
PURE WIND consente un'ottima conservazione degli alimenti perché ripristina velocemente la temperatura dopo l'apertura della porta e distribuisce omogeneamente la temperatura: l'aria soffiata (A) si raffredda a contatto della parete fredda, cioè l'aria più calda (B) viene aspirata (vedi figura).
Utilizzare al meglio il frigorifero
- Inserire sostanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli).
- Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quello crudi.
-
Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con seguente formazione di condensa.
-
Varies by number and/or position, available only on certain models.

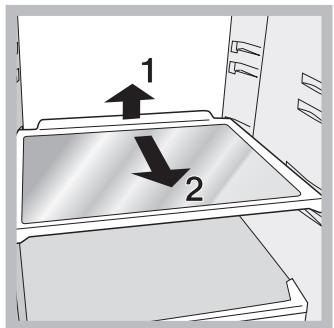

RIPIANI: pieni o a griglia.
Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per l'insertimento di contentitori o alimenti di notevole dimensione. Per regolare l'altezza non è necessario estrrecompletamente il ripiano.
Utilizzare al meglio il congelatore
- Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).
- Gli alimenti freschi da congelare non devono essere posti a fatto con quelli già congelati; vanno sistemati sopra la griglia del reparto freezer possibilmente a fatto delle pareti (laterali e posteriore) dove la temperatura scende molto i -18°C e garantisce una Buona velocità di congelamento.
Non mettere nel congelatore bottiglie di vetro contenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi. - La quantità massima giornaliera di alimenti da congelare è individata sulla targhetto caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).
!Durante il congelamento evitare di aprire la porta.
! In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in questo modo congelati e surgelati si conservanno除去 alterazioni per circa 9-14 ore.
! Se per lungo tempo permane la temperatura ambiente più fredda di 14^ , non si raggiungono completeness le temperature necessarie per una lunga conservazione nel reparto freezer e il periodo di conservazione risulterà pertanto ridotto.
Indicatore TEMPERATURA*: per individuire la zona più fredda del frigorifero.
- Controllare che sull'indicatore risulti ben evidente OK (vedi figura).
- Se non compare la scritta OK significica che la temperatura è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 h finché la temperatura si sia stabilizzata.
-
Controllare nuovamente l'indicatore: se necessario, procedere con una nuova regolazione. Se si sono introdotte grossa quantità di alimenti o si è aperta frequentlymente la porta del frigorifero, è normale che l'indicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta.
-
Varies by number and/or position, available only on certain models.
Manutenzione e cura
Escludere la corrente elettrica
Durante i lavori di pulizia e manutenzione è necessario isolare l'apparecchio alla rete di alimentazione staccando la spina alla presa. Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione (apparecchio spento) per eliminare agli contatto elettrico.
Pulire l'apparecchio
- Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.
- Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciac quarli e asciugarli con cura.
- Il retro dell'apparecchio tends a coprisci di polvere, che puo essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell'aspirapolvere, impostato su una potenza media.
Evitare muffe e cattivi odori
- L'apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per Maintainere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Cio eviteràanche la formazione di macchie.
- Nel caso si voglia spegnere l'apparecchio per un lungo periodo, pulire l'interno e lasciare le porte aperte
Sbrinare l'apparecchio
! Attenersi alle istruzioni sottostanti.
Non accelerare il processo di sbrinamento con dispositivi o utensili elettrici o meccanici diversi dal raschietto in dotazione [presente solo in alcuni modelli], si potrebbe danneggiare il circuito refrigerante.

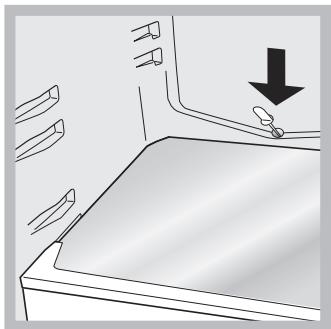

Sbrinare il vano frigorifero
Il frigorifero è dotato di sbrinamento automatico: l'acqua viene convogliata verso la parte posteriore da un apposto foro di scarico (vedi figura) dove il calore prodotto dal compressore la fa evaporare. L'unico intervento da fare periodicamente consiste nel pulire il foro di scarico affinché l'acqua possa defluire liberamente.
Sbrinare il vano congelatore
Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale:
- posizionare la manopola per LA REGOLAZIONE DELLA TEMPERATURA nella posizione
- Avvolgere surgelati e congelati in carta da giornale e metterli in un altro congelatore o in un luogo fresco.
- Lasciare aperta la porta finché la brina non si sia sciclta completeness; facilitare l'operazione sistematico nel vano congelatore contentitori con acqua tiepida.
-
Pulire e asciugare con cura il vano congelatore prima di riaccendere l'apparecchio.
-
Prima di inserire i cibi nel vano congelatore attendere circa 2 ore per il ripristino delle condizioni ideali di conservazione.

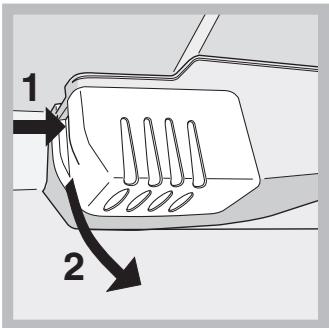

Sostituire la lampadina
Per sostuire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente.Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una analoga di potenza a quella individata sulla protezione (15W o 25W).
Precauzioni e consigli
! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.
Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.
Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.
- 2002/96/CE.
Sicurezza generale
- L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
- L'apparecchio deve essere usato per conservare e congelare cibi, solo da personne adulte e secondo le istruzioni riportate in quello libero.
- L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
- Non toccare l'apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.
- Non toccare le parti interne raffreddanti: c'è pericolo di ustonarsi o ferirsi.
- Non staccare la spina dalla presa della corrente tirando il cavo, pensi afferrando la spina.
- è necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATUREA sulla posizione (apparecchio spento) per eliminare agli contatto elettrico.
- In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
- Non utilizzato, all'interno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o appearecchi elettrici se non sono del tipo raccomandato dal costruttore.
Non mettere in bocca cubetti appena estratti dal congelatore. - Questo appearecchio non è da intendersi adatto all'uso da parte di persone (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o privile diesperienza e
conoscenza, a meno che siano state supervisionate o istruite riguardo all'uso dell'apparecchio da una persona responsablee della loro sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio.
Gli imballaggi non sono biancoli per bambini.
Smaltimento
- Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
- La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.
Risparmiare e rispettare l'ambiente
- Installare l'apparecchio in un ambiente fresco e ben aerato, proteggerlo dall'esposizione diretta ai raggi solari, non disponore vicino a fonti di calore.
- Per introdurre o estrarre gli alimenti, aprire le portedell'apparecchio il più brevamente possibile. Ogni aperture delle portecausa un notevole disponio di energia.
- Non riempire con troppi alimenti l'apparecchio: per una Buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorera continuamente.
- Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.
- Sbrinare l'apparecchio qualora si formasse del ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddoagli alimenti e fa augmentare il consumo di energia.
Anomalie e rimedi
Può accadere che l'apparecchio non funzioni. Prima di Telefonare all'Assistenza (vedi Assistenza), controllare che non si tratti di un problema facilemente risolvibile aiutandosi con il seguente elenco.
La lampada di illuminazione interna non si accende.
- La spina non è insertita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c'è corrente.
Il frigorifero e il congelatore raffreddano molto.
- Le porte non chiudono bene o le guarnizioni sono rovinate.
- Le porte vengono aperte molto spesso.
- La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta.
- Il frigorifero o il congelatore sono stati riempiticcessivamente.
- La temperatura ambiente di lavoro del prodotto è inferiore a 14^ .
Nel frigorifero gli alimenti si gelano.
- La manopola per la LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta.
Gli alimenti sono a contatto con la parete posteriore.
Il motore funziona di continuo.
- La porta non è ben chiusa o viene aperta di continuo.
- La temperatura dell'ambiente esterno è molto alta.
- Lo spessore della brina supera i 2-3 mm (vedi Manutenzione).
Liapparecchio emette molto rumore.
- L'apparecchio non è stato installato ben in piano (vedi Installazione).
- L'apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.
- Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.
La temperatura di alcune parti esterne del frigorifero è elevata.
- Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto.
La parete in fondo alla cella frigo presente brina o goccioline di acqua.
- Si tratta del normale funzionamento del prodotto.
Sul fondo del frigo c'è dell'accua.
- Il foro di scarico dell'acqua è otturato (vedi Manutenzione).
Installation
Uso optimo del frigorifico
Amplasare 山 racordare
Amplasare
La lampada di illuminazione interna non si accende.
- Ytɪkɑu Hɪne pɪnkʌbʊyɛn y yɪtɪchɪŋ yɪnɪ Hema dɔbap KɔntaʊT, Mɔrŋhɛ je tɑkoʃe i ᵩda Hema cTpyjɛ.
XnaIbakn 3amp3nbaw cIa6o Xnae.
Bpata ce He 3aTbapajy do6po nIIN rMa Hnje y do6pom cTaHbY.
Bpata ce yecTo OTbapajy.
- Празидач за PEGУЛИСАБЕ TEMПЕР“AТЕ Риjeeу,
празилною поици;
Xnadhak nIIm 3amp3nBaC cy npenybeHn.
Tempepatya 3a paanapanapa je nka o1 14^
y xlaadbaky ce HamnpHnue Jeede
- Празвлноюпозиши;
- HamirpHnue cy y KOHTaKTu ca 3aIbOM CTpaHOM.
Motop ctaJIHo paIu
Bpata Hncy Do6po 3aTbOpeHa nn Ce YecTo OTbapajy.
CnoJbHa tempepatya je npebucoka.
Cnoj nha npena2n 2-3 MM. (euDu Odpkaaabe.)
Anapat je 6byuah
- Anapat Hnje nocTaBJeH ha paBHOJ noDIO3N (BnIN NHeTalaunja.).
Anapat Hnje nocTaBbeH n3MeHy KOMaHa HameTaja nn npedeMeta KoJn Bn6bpnpajy n EmTuJy 6ky.
PacxlaaHn rac npou3BODn Tnxn 3Byk qak n KaJa KOMPipecop He paDi Hnje HncnPabHOCT,TO je HopMaJIHO.
