MANUALE UTENTE TIAA 11 INDESIT

Istruzioni per l'uso

FRIGORIFERO 2 PORTE

Sommario

Istruzioni per l'uso, 1

Assistenza,4

Descrizione dell'apparecchio, 8

Reversibilità aperture, 14

Installazione, 15

Avvioeutilizzato,15

Manutenzione e cura, 16

Precauzioni e consigli, 17

Anomalie erimedi, 18

English

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
  In caso negativo, contattare ilNumero Unico Nazionale 199.199.199.

Comunicare:

• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI 199.199.199 NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'opercatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'opercatore Telefonico; per maggiori informazioni consultare il site www.ingesit.com.

GB

Assistance

Descrizione dell'apparecchio

Vista d'insieme

Le istruzioni sull'uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quali dell'apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

1 PIEDINO di regolazione.
2 Cassetto FRUTTA e VERDURA
3 RIPIANO*
4 Manopola REGOLAZIONE DELLA TEMPERATURA.
5 PUREWIND
6 Vano CONGELAMENTO e CONSERVAZIONE
7 Balconcino estraibile PORTAOGGETTI*
8 Balconcino BOTTIGLIE.

• Variabili per numero e/o per posizione, presente solo in alcuni modelli.

GB

Reversibilità aperture porte

1

GB

Reversible doors

2

F

!È importante conservare questo librettro per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo propriétario sul funzionamento e sui relativi avertimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

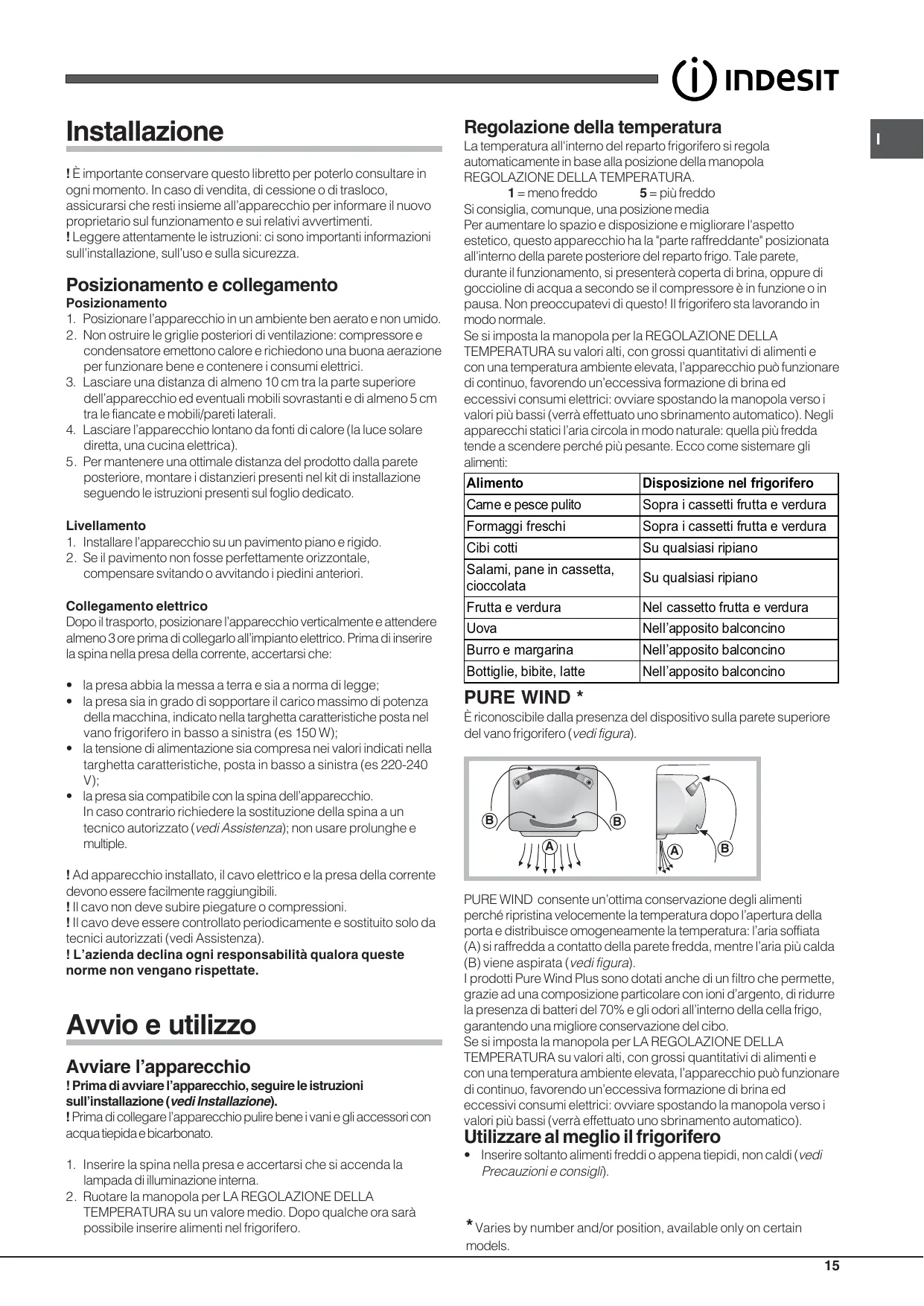

Posizionamento e collegamento

Posizionamento

1. Posizionare l'apparecchio in un ambiente ben aerato e non umido.
2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una Buona aerazione per funzionare bene e contenere i consumi elettrici.
3. Lasciare una distance di almeno 10 cm tra la parte superiore dell'apparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.
4. Lasciare l'apparecchio lontano da fonti di calorie (la luce solare diretta, una cucina elettrica).
5. Per mantenere una ottimale distance del prodotto alla parete posteriori, montare i distanzieri presenti nel kit di installatione seguendo le istruzioni presenti sul foglio dedicato.

Livellamento

1. Installare l'apparecchio su un pavimento piano e rigido.
2. Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriors.

Collegamento elettrico

Dopo il trasporto, posizionare l'apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all'impianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);
• la tensione di alimentazione sua compresa nei valori indicati nella targhetto caratteristiche, posta in basso a sinistra (es 220-240 V);
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un technician autorizzato (vedi Assistenza); non usare prolonghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere disponibile raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Avvio e utilizzato

Avviare l'apparecchio

! Prima di avviare l'apparecchio, seguire le istruzioni sull'infallazione (vedi Installazione).

! Prima di collegare l'apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.

1. Inserire la spina nella presa e accertarsi che si accenda la lampada di illuminazione interna.
2. Ruotare la manopola per LA REGOLAZIONE DELLA TEMPERATURA su un valore medio. Dopo quale ora sare possibile inseire alimenti nel frigorifero.

Regolazione della temperatura

La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola REGOLAZIONE DELLA TEMPERATURA.

1 = meno freddo 5 = piu freddo

Si consiglia, comunique, una posizione media

Per augmentare lo spazio e disposizione e migliorare l'aspetto estetico, quello apparecchio ha la " parte raffreddante" posizionata all'interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline di acqua a seconde se il compressore è in funzione o in pausa. Non preoccupatevi di quello! Il frigorifero sta lavorando in modo normale.

Se si imposta la manopola per la REGOLAZIONE DELLA TEMPERATUREA su valori alto, con grossi quantitativi di alimenti e con una temperatura ambiente elevata, l'apparecchio più funzionare di continuo, favorendo un'eccessiva formazione di brina ed effecssivi consumi elettrici: oviare spostando la manopola verso i valori più bassi (verrà effettuato uno sbrinamento automatico). Negli apparecchi statici l'aria circola in modo naturale: quella più fredda tende a scendere perché più pesante. Ecco come sistemare gli alimenti:

Alimento	Disposizione nel frigorifero
Came e pesce pulito	Sopra i cassetti frutta e verdura
Formaggi freschi	Sopra i cassetti frutta e verdura
Cibi cotti	Su qualsiasi ripiano
Salami, pane in cassetta, cioccolata	Su qualsiasi ripiano
Frutta e verdura	Nel cassetto frutta e verdura
Uova	Nell’apposto balconcino
Burro e margarina	Nell’apposto balconcino
Bottiglié, bibite, latte	Nell’apposto balconcino

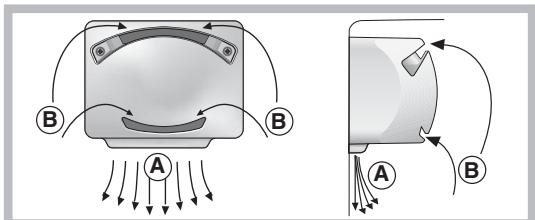

PURE WIND*

É riconoscibile alla presenza del dispositivo sulla parete superiore del vano frigorifero (vedi figura).

PURE WIND consente un'ottima conservazione degli alimenti perché ripristina velocemente la temperature sulla aperture della porta e distribuisce omogeneamente la temperature: l'aria soffiata (A) si raffredda aicontatto della parete fredda, quando l'aria più calda (B) viene aspirata (vedi figura).

I prodotti Pure Wind Plus sono dotatianche di un filtro che permette, grazie ad una composizione particolare con ioni d'argento, di ridurre la presenza di batteri del 70% e gli odori all'interno della cella frigo, garantendo una migliorione conservazione del cibo.

Se si imposta la manopola per LA REGOLAZIONE DELLA TEMPERATUREA su valori alto, con grossi quantitativi di alimenti e con una temperatura ambiente elevata, l'apparecchio può funzionare di continuo, favorendo un'eccessiva formazione di brina ed effecssivi consumi elettrici: ovviare spostando la manopola verso i valori più bassi (verrà effettuato uno sbrinamento automatico).

Utilizzare al meglio il frigorifero

• Inserire sostanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli).

• Varies by number and/or position, available only on certain models.

• Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quello crudi.

• Non insere liquidi in recipienti scoperti: provocherebbero un aumento di umidità con seguente formazione di condensa.

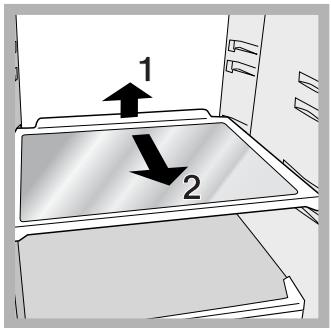

RIPIANI: pieni o a griglia.

Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per l'inserimento di contentitori o alimenti di NOTEVole dimensione. Per regolare l'altezza non è necessario estrarre completamente il ripiano.

Utilizzare al meglio il congelatore

• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).
• Gli alimenti freschi da congelare non devono essere posti a fatto con quelli già congelati; vanno sistemi sopra la griglia del reparto freezer possibilmente a fatto delle pareti (laterali e posteriori) dove la temperatura scende sotto i -18°C e garantisce una Buona velocità di congelamento.
  Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.
• La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetto caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

!Durante il congelamento evitare di apree la porta.
! In caso di interruzione di corrente o di guasto, non apree la porta del congelatore: in quello modo congelati e surgelati si converanno nella alterazioni per circa 9-14 ore.
! Se per lungo tempo permane la temperatura ambiente più fredda di 14^ , non si raggiungono completamente le temperature necessarie per una lunga conservazione nel reparto freezer e il periodo di conservazione risulterà pertanto ridotto.

Indicatore TEMPERATURA*: per individuire la zona più fredda del frigorifero.

1. Controllare che sull'indicatore risulti ben evidente OK (vedi figura).

1. Se non compare la scritta OK significà che la temperatura è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 h finché la temperatura si sia stabilizzata.

2. Controllare nuovamente l'indicatore: se necessario, procedere con una nuova regolazione. Se si sono introdotteGsrosse quantità di alimenti o si è aperta frequentlymente la porta del

3. Varies by number and/or position, available only on certain models.

frigorifero, è normale che l'indicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta.

Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare l'apparecchio dalla rete di alimentazione staccando la spina dalla presa. Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione (apparecchio spento) per eliminare agli contatto elettrico.

Pulire l'apparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.
• Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciac quarli e asciugarli con cura.
• Il retro dell'apparecchio tends a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell'aspirapolvere, impostato su una potenza media.

Evitare muffle e cattivi odori

• L'apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviteràanche la formazione di macchie.
• Nel caso si voglia speggnere l'apparecchio per un lungo periodo, pulire l'interno e lasciare le porta aperte

Sbrinare l'apparecchio

! Attenersi alle istruzioni sottostanti. Per sbrinare l'apparecchio non usare oggetti taglienti ed appuntiti che potrebbero danneggiare irreparabilmente il circuito refrigerante.

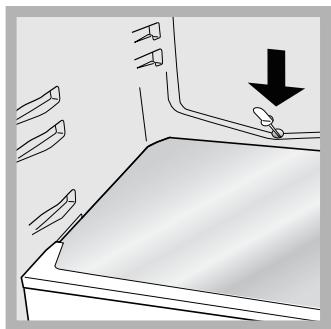

Sbrinare il vano frigorifero

Il frigorifero è dotato di sbrinamento automatico: l'accua viene convogliata verso la parte posteriore da un apposto foro di scarico (vedi figura) dove il calore prodotto dal compressore la fa evaporare. L'unico intervento da fare periodicamente consiste nel pulire il foro di scarico affinché l'accua possa defluire liberamente.

Sbrinare il vano congelatore

Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale:

1. posizionare la manopola per LA REGOLAZIONE DELLA TEMPERATURA nella posizione
2. Avvolgere surgelati e congelati in carta da giornale e metterli in un'alto congelatore o in un luogo fresco.
3. Lasciare aperta la porta finché la brina non si sia sciclta completeness; facilitare l'operazione sistematico nel vano

congelatore contentori con acqua tiepida.

1. Pulire e asciugare con cura il vano congelatore prima di riaccendere l'apparecchio.
2. Prima di inseire i cibi nel vano congelatore attendere circa 2 ore per il ripristino delle condizioni ideali di conservazione.

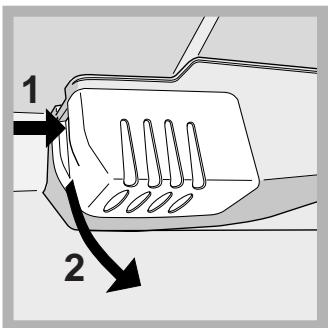

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina alla presa di corrente.Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una analoga di potenza a那一a indica sulla protezione (15W o 25W).

Precauzioni e consigli

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

• 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.

• 2002/96/CE.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professione all'interno dell'abitazione.
• L'apparecchio deve essere usato per conservare e congelare cibi, solo da persona adulte e secondo le istruzioni riportate in quello libretto.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
  Non toccare l'apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.
  Non toccare le parti interne raffreddanti: c'è pericolo di ustonarsi o ferirsi.
  Non staccare la spina alla presa della corrente tirando il cavo, pensi afferrando la spina.
• É necessario staccare la spina dalla presa prima di effettuire operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATURA sulla posizione (apparecchio spento) per eliminare agli contatto elettrico.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
  Nonutilizzare,all'interno degli scomparti conservatori di cibi

congelati, utensili taglienti ed appuntiti o appearecchi elettrici se non sono del tipo raccomandato dal costruttore.

Non mettere in bocca cubetti appena estratti dal congelatore.
- Questo apparecchio non è da intendersi adatto all'uso da parte di persona (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che siano state supervisionate o struite riguardo all'uso dell'apparecchio da una persona responsablee della loro sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio.
Gli imballaggi non sono giocattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di racolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettol l'ambiente

• Installare l'apparecchio in un ambiente fresco e ben aerato, proteggerlo dall'esposizione diretta ai raggi solari, non disporto vicino a fonti di calore.
• Per introdurre o estrarre gli alimenti, aprire le portedell'apparecchio il più brevamente possibile. Ogni aperture dellesportecausa un notevole disponio di energia.
• Non riempire con troppi alimenti l'apparecchio: per una buona conservazione, il freddo delve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorera continuamente.
• Non introdure alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.
• Sbrinare l'apparecchio qualora si formasse del ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddoagli alimenti e fa augmentare il consumo di energia.

Anomalie e rimedi

Può accadere che l'apparecchio non funzioni. Prima di Telefonare all'Assistenza (vedi Assistenza), controllare che non si tratti di un problema fácilmente risolvibile aiutandosi con il seguente elenco.

La lampada di illuminazione interna non si accende.

• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c'è corrente.

Il frigorifero e il congelatore raffreddano molto.

• Le porte non chiudono bene o le guarnizioni sono rovinate.
  Le portevengono aperte molto spesso.
• La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta.
  Il frigorifero o il congelatore sono stati riempiticcessivamente.
• La temperatura ambiente di lavoro del prodotto è inferiore a 14^ .

Nel frigorifero gli alimenti si gelano.

• La manopola per la LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta.
  Gli alimenti sono a contatto con la parete posteriore.

Il motore funziona di continuo.

• La porta non è ben chiusa o viene aperta di continuo.
• La temperatura dell'ambiente esterno è molto alta.
• Lo spessore della brina supera i 2-3 mm (vedi Manutenzione).

L'apparecchio emette molto rumore.

• L'apparecchio non è stato installato ben in piano (vedi Installazione).
• L'apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.
• Il gas refrigerante interno produce un leggero rumore ancche quando il compressore è fermo: non è un difetto, è normale.

La temperatura di alcune parti esterne del frigorifero è elevata.

• Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto.

La parete in fondo alla cella frigo presente brina o goccioline di acqua.

• Si tratta del normale funzionamento del prodotto.

Sul fondo del frigo c'é dell'acqua.

Il foro di scarico dell'acqua è otturato (vedi Manutenzione).
