MODE D'EMPLOI KI8523D40 NEFF

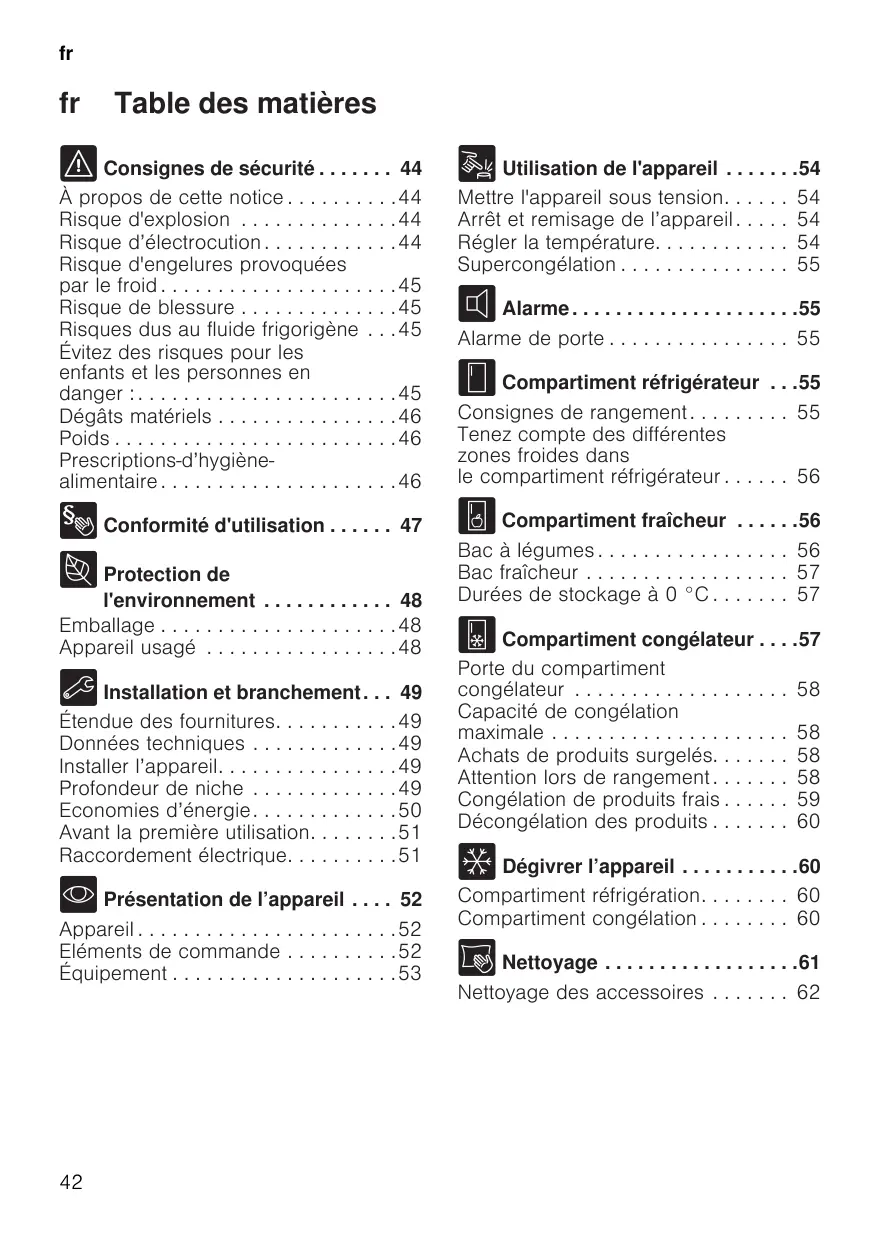

Consignes de sécurité . . . . . . . 44 À propos de cette notice . . . . . . . . . .44 Risque d'explosion . . . . . . . . . . . . . .44 Risque d’électrocution . . . . . . . . . . . .44 Risque d'engelures provoquées par le froid . . . . . . . . . . . . . . . . . . . . .45 Risque de blessure . . . . . . . . . . . . . .45 Risques dus au fluide frigorigène . . . 45 Évitez des risques pour les enfants et les personnes en danger : . . . . . . . . . . . . . . . . . . . . . . .45 Dégâts matériels . . . . . . . . . . . . . . . .46 Poids . . . . . . . . . . . . . . . . . . . . . . . . .46 Prescriptions-d’hygiènealimentaire . . . . . . . . . . . . . . . . . . . . .46

8 Conformité d'utilisation . . . . . . 47 7 Protection de

1 Utilisation de l'appareil . . . . . . .54 Mettre l'appareil sous tension. . Arrêt et remisage de l’appareil . Régler la température. . . . . . . . Supercongélation . . . . . . . . . . .

M Alarme . . . . . . . . . . . . . . . . . . . . .55 Alarme de porte . . . . . . . . . . . . . . . . 55

U Compartiment réfrigérateur

. . .55 Consignes de rangement . . . . . . . . . 55 Tenez compte des différentes zones froides dans le compartiment réfrigérateur . . . . . . 56

T Compartiment fraîcheur

. . . . . .56 Bac à légumes . . . . . . . . . . . . . . . . . 56 Bac fraîcheur . . . . . . . . . . . . . . . . . . 57 Durées de stockage à 0 °C . . . . . . . 57

l'environnement . . . . . . . . . . . . 48 Emballage . . . . . . . . . . . . . . . . . . . . .48 Appareil usagé . . . . . . . . . . . . . . . . .48

W Compartiment congélateur . . . .57

5 Installation et branchement . . . 49

Étendue des fournitures. . . . Données techniques . . . . . . Installer l’appareil. . . . . . . . . Profondeur de niche . . . . . . Economies d’énergie . . . . . . Avant la première utilisation. Raccordement électrique. . .

* Présentation de l’appareil . . . . 52 Appareil . . . . . . . . . . . . . . . . . . . . . . .52 Eléments de commande . . . . . . . . . .52 Équipement . . . . . . . . . . . . . . . . . . . .53

Porte du compartiment congélateur . . . . . . . . . . . . . . Capacité de congélation maximale . . . . . . . . . . . . . . . . Achats de produits surgelés. . Attention lors de rangement . . Congélation de produits frais . Décongélation des produits . .

= Dégivrer l’appareil . . . . . . . . . . .60 Compartiment réfrigération. . . . . . . . 60 Compartiment congélation . . . . . . . . 60

D Nettoyage . . . . . . . . . . . . . . . . . .61 Nettoyage des accessoires . . . . . . . 62

l Odeurs . . . . . . . . . . . . . . . . . . . . 62 9 Éclairage. . . . . . . . . . . . . . . . . . . 63 > Bruits . . . . . . . . . . . . . . . . . . . . . 63 Bruits normaux . . . . . . . . . . . . . . . . . 63 Éviter la génération de bruits . . . . . . 63

3 Dérangements, Que faire si … . 63 4 Service après-vente. . . . . . . . . . 65 Autodiagnostic de l’appareil . . . . . . . 65 Conseils et réparations . . . . . . . . . . . 65 Garantie . . . . . . . . . . . . . . . . . . . . . . 65

fr Consignes de sécurité

( Consignes de sécurité Cet appareil est conforme aux dispositions de sécurité applicables aux appareils électriques et il est déparasité. Le circuit frigorifique a subi un contrôle d’étanchéité.

Risque d'explosion ■

Consi gnes de sécur i t é

À propos de cette notice ■

Veillez lire et respecter le contenu de cette notice d'utilisation et de montage. Elle contiennent des remarques importantes concernant l’installation, l’utilisation et l’entretien de l’appareil. Le fabricant décline toute responsabilité si vous ne tenez pas compte des remarques et avertissements figurant dans la notice de montage et celle d'utilisation. Veuillez conserver tous ces documents en vue d’une réutilisation ultérieure ou pour le cas où l’appareil changerait de propriétaire.

N’utilisez pas d’appareils électriques à l’intérieur de l’appareil (par ex. appareils de chauffage, machine à glaçons). Ne stockez dans l'appareil aucun produit contenant des gaz propulseurs combustibles (bombes aérosols par exemple) et aucune substance explosive. Stockez les boissons fortement alcoolisées en position verticale dans des récipients bien fermés.

Risque d’électrocution Les installations et réparations non effectuées dans les règles peuvent engendrer des risques considérables pour l’utilisateur. ■ Si le cordon d'alimentation secteur est endommagé : débranchez immédiatement l'appareil du secteur. ■ N'utilisez pas de bloc multiprise, de rallonge ou d'adaptateur. ■ Ne confiez la réparation qu'au fabricant, au service après-vente ou à une personne présentant une qualification équivalente. ■ N’utilisez que des pièces de rechange d'origine venant du fabricant. Le fabricant garantit que ces pièces d'origine remplissent les exigences de sécurité.

Consignes de sécurité fr

Risque d'engelures provoquées par le froid ■

Ne portez jamais des produits surgelés à la bouche immédiatement après les avoir sortis du compartiment congélateur. Évitez tout contact prolongé de la peau avec le produit congelé, la glace et les tubulures présents dans le compartiment congélateur.

Risque de blessure Les récipients contenant des boissons gazeuses risquent d'éclater. Dans le compartiment congélateur, ne rangez jamais de boissons gazeuses. Risques dus au fluide frigorigène Dans les tubulures du circuit frigorifique circule une petite quantité de fluide frigorigène respectueux de l'environnement mais combustible (R600a). Il n'abîme pas la couche d'ozone et n'accroît pas l'effet de serre. Le fluide frigorigène risque en fuyant de blesser les yeux ou de s'enflammer. ■ Ne pas endommager les tubulures.

Si les tubulures ont été endommagées : ■ Éloignez de l’appareil toute flamme ou source d’inflammation. ■ Aérez la pièce. ■ Éteignez l’appareil puis débranchez-le. ■ Appelez le service après-vente. Évitez des risques pour les enfants et les personnes en danger : Personnes à risques : les enfants, ■ les personnes présentant un handicap physique, psychique ou sensoriel, ■ les personnes qui ne savent pas suffisamment comment utiliser l'appareil de manière sûre. ■

Mesures : Assurez-vous que les enfants et les personnes à risques ont bien compris la nature des dangers. ■ Une personne responsable de la sécurité doit surveiller ou guider les enfants et les personnes en danger lorsqu’elles se trouvent près de l’appareil. ■ Ne permettez l’utilisation de l’appareil qu’aux enfants à partir de 8 ans. ■

fr Consignes de sécurité ■

Surveillez les enfants pendant le nettoyage et la maintenance. Ne jamais laisser des enfants jouer avec l'appareil.

Risque d'étouffement ■

Appareils équipés d’une serrure : rangez la clé hors de portée des enfants. Ne permettez jamais aux enfants de jouer avec l’emballage et ses pièces constitutives.

Dégâts matériels Pour éviter des dégâts matériels : ■ Ne vous servez jamais du socle, des glissières ou des portes comme marchepieds et ne vous appuyez jamais dessus. ■ Veillez à ce que les pièces en matière plastique et les joints de porte soient exempts d'huile et de graisse. ■ Pour débrancher, ne saisissez que la fiche mâle, pas le cordon de branchement. Poids Rappelez-vous pendant le transport et l'installation de l'appareil que ce dernier peut être très lourd. ~ "Lieu d’installation" à la page 49 46

Prescriptions-d’hygiènealimentaire Conformément à la réglementation française visant à empêcher la présence de listeria dans le compartiment réfrigérateur, nous vous remercions de respecter les consignes suivantes : ■ Nettoyez fréquemment le compartiment intérieur du réfrigérateur à l’aide d’un détergent non agressif, ne provoquant pas d’oxydation des pièces métalliques (utilisez par ex. de l’eau tiède additionnée d’un peu de produit à vaisselle). Ensuite, désinfectez avec de l’eau additionnée de vinaigre ou de jus de citron les surfaces que vous avez préalablement nettoyées, ou utilisez un produit germicide en vente dans le commerce et adapté aux réfrigérateurs (avant d’utiliser ce produit sur les pièces métalliques, faites un test de compatibilité à un endroit peu visible). ■ Enlevez les emballages commerciaux avant de mettre les produits alimentaires dans le compartiment réfrigérateur (par ex. le carton qui réunit les pots de yaourt).

Conformité d'utilisation fr ■

Pour éviter toute contamination entre des produits alimentaires de nature différente, rangez-les bien séparés les uns des autres, bien emballés ou rangés dans des récipients à couvercle. Avant de préparer des plats et de saisir des produits alimentaires, lavez-vous les mains. Avant de préparer d’autres plats, lavez-vous à nouveau les mains. Lavez-les encore une fois avant de prendre un repas. Lavez les ustensiles de cuisine dont vous venez de vous servir avant de les réutiliser (cuillère en bois, planche de découpe, couteau de cuisine, etc.).

Utilisez cet appareil Uniquement pour réfrigérer et congeler des produits alimentaires, et pour préparer de la glace. ■ Uniquement dans un foyer et dans l'environnement domestique. ■ Uniquement en conformité avec la présente notice d'utilisation. Conf or mi t é d' ut i l i sat i on

Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m.

fr Protection de l'environnement

Tous les matériaux sont compatibles avec l’environnement et recyclables : ■ Éliminer l’emballage dans le respect de l’environnement. ■ Veuillez vous informer sur les circuits d'élimination auprès de votre revendeur ou de l'administration publique. Eliminez l'emballage en respectant l'environnement.

Appareil usagé Leur élimination dans le respect de l’environnement permet d’en récupérer de précieuses matières premières.

Les enfants risque de s'enfermer dans l'appareil et de s'asphyxier ! ■ Pour compliquer la pénétration des enfants dans l'appareil, ne retirez pas les clayettes et les bacs. ■ Éloignez les enfants de l’appareil qui a cessé de servir. Attention ! Le fluide frigorigène et des gaz nocifs peuvent se dégager. Veillez à ne pas endommager les tubulures du circuit frigorifique et l'isolant. 1. Débrancher la fiche mâle de la prise

2. Tranchez le cordon

de raccordement au secteur.

3. Faites éliminer l'appareil

professionnellement.

Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.

Installation et branchement fr

5 Installation et branchement

I ns t a l a t i o n e t b r a n c h e m n t

Étendue des fournitures

Après avoir déballé, vérifiez toutes les pièces pour détecter d’éventuels dégâts dus au transport. En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l'appareil ou à notre service après-vente. ~ "Service après-vente" à la page 65 La livraison comprend les pièces suivantes : ■ Appareil encastrable ■ Équipement (selon le modèle) ■ Matériel de montage ■ Mode d'emploi ■ Notice de montage ■ Carnet de service après-vente ■ Pièce annexe de la garantie ■ Informations relatives à la consommation d’énergie et aux bruits

Données techniques La plaque signalétique mentionne le fluide frigorigène, la contenance utile ainsi que d'autres indications. ~ "Présentation de l’appareil" à la page 52

Installer l’appareil Lieu d’installation Plus l’appareil contient du fluide réfrigérant et plus grande doit être la pièce dans laquelle il se trouve. Dans les pièces trop petites, un mélange gaz-air inflammable peut se former en cas de fuite.

Comptez 1 m³ de volume minimum de la pièce pour 8 g de fluide réfrigérant. La quantité de fluide présente dans l’appareil est indiquée sur la plaque signalétique située à l’intérieur de ce dernier. ~ "Présentation de l’appareil" à la page 52 Selon le modèle, le poids de l'appareil peut atteindre 60 kg. Température ambiante admissible La température ambiante admissible dépend de la catégorie climatique de l'appareil. Des indications sur la classe climatique se trouvent sur la plaque signalétique. ~ "Présentation de l’appareil" à la page 52 Catégorie climatique

Température ambiante admissible

+16 °C ... 43 °C L'appareil est entièrement opérationnel dans la plage de température ambiante admissible. Si un appareil de la catégorie climatique SN est utilisé à des températures ambiantes plus basses, il n’est pas possible d’exclure que l’appareil s’endommage jusqu'à une température de +5 °C.

Profondeur de niche Une profondeur de niche de 56 cm est recommandée pour cet appareil. Si la niche est moins profonde (profondeur minimum = 55 cm), la consommation d'énergie augmente légèrement.

fr Installation et branchement

Economies d’énergie Si vous respectez les instructions suivantes, votre appareil consommera moins de courant. Remarque : L’agencement des pièces d’équipement n’a aucune influence sur la consommation d’énergie de l’appareil. Installer l’appareil Protégez l'appareil contre l’ensoleillement direct.

En présence de températures ambiantes assez Installez l'appareil à la plus grande distance possible basses, l'appareil doit réfrigérer moins souvent et il d'un radiateur, d'une cuisinière et d'autres sources consomme donc moins de courant. de chaleur. 3 cm par rapport aux cuisinières électriques ou à gaz. 30 cm par rapport à un appareil de chauffage au fuel ou au charbon. Remarque : Si ce n'est pas possible, il faut installer une plaque isolante entre l'appareil et la source de chaleur. Choisissez un lieu d'installation où règne une température ambiante d'environ 20 °C. Utilisez une cavité de 56 cm de profondeur. Attention ! Risque de brûlures ! Certaines pièces de l'appareil deviennent très chaudes en service. Le fait de toucher ces pièces peut provoquer des brûlures.

L'air au contact de la paroi arrière de l'appareil ne s'échauffe pas aussi fortement. L'appareil consomme moins de courant si l'air chaud peut s'échapper.

Ne recouvrez et ne bouchez pas les orifices d'aération. Aérez quotidiennement la pièce. Utilisation de l'appareil N'ouvrez la porte de l'appareil que brièvement. Transportez les produits alimentaires achetés dans un sac isotherme et rangez-les rapidement dans l'appareil. Attendez que les plats chauds aient refroidi avant de les ranger dans l'appareil. Pour dégeler les produits congelés rangez-les dans le compartiment réfrigérateur pour profiter du froid des produits congelés.

L'air dans l'appareil ne s'échauffe pas aussi fortement. L'appareil doit réfrigérer plus rarement et consomme de la sorte moins d'électricité.

Installation et branchement fr Utilisation de l'appareil Laissez toujours un peu de place entre les produits alimentaires et la paroi arrière.

L'air peut circuler de cette manière et l'humidité de l'air demeure constante. L'appareil doit réfrigérer Emballez hermétiquement les produits alimentaires. plus rarement et consomme de la sorte moins d'électricité. Une fois par an, passez l'aspirateur au dos de l'appa- L'air au contact de la paroi arrière de l'appareil ne reil. s'échauffe pas aussi fortement. L'appareil Ne recouvrez et ne bouchez pas les orifices d'aéra- consomme moins de courant si l'air chaud peut s'échapper. tion. Dégivrez régulièrement le compartiment congélation.

Une couche de givre ou la glace dans le compartiment congélation gêne la communication du froid aux aliments congelés et accroît la consommation de courant.

Refermez soigneusement la porte du compartiment Le compartiment congélateur se givre fortement. congélateur. L'appareil doit fournir plus de puissance et la consommation de courant augmente. --------

Avant la première utilisation

Raccordement électrique

1. Enlever les supports d'information,

Attention ! Ne raccordez pas l’appareil à une fiche électronique d'économie d'énergie.

puis retirer les bandes adhésives et le film protecteur. 2. Nettoyez l’appareil. ~ "Nettoyage" à la page 61

Remarque : Vous pouvez raccorder l'appareil à des onduleurs pilotés par le réseau et pilotés en onde sinusoïdale. Les onduleurs pilotés par le réseau s'utilisent sur les installations photovoltaïques directement raccordées au réseau public d'électricité. Dans les solutions en îlot, vous devrez utiliser des onduleurs pilotés en onde sinusoïdale. Les solutions en îlot, par exemple sur les bateaux ou les refuges de montage, n'ont pas de raccordement direct au réseau public d'électricité.

fr Présentation de l’appareil 1. Après l'installation de l'appareil,

attendez au moins 1 heure avant de le raccorder car cela empêche d'endommager le compresseur. 2. Raccordez l'appareil via une prise femelle réglementairement installée. La prise doit répondre aux spécifications suivantes : Prise avec 220 V ... 240 V Fil de terre 50 Hz Fusible 10 A ... 16 A Hors d’Europe : Vérifiez si le paramétrage du courant indiqué pour l'appareil correspond à celui offert par le secteur dans votre localité. Les indications se trouvent sur la plaque signalétique. ~ "Présentation de l’appareil" à la page 52 3. Branchez l'appareil sur une prise de courant proche de l'appareil. Cette prise doit demeurer librement accessible même après avoir installé l'appareil.

: Mise en garde Risque d’électrocution ! N'utilisez jamais de bloc multiprise ou de rallonge si la longueur du cordon d'alimentation secteur est insuffisante.Dans ce cas, contactez le service après-vente qui vous indiquera des alternatives.

* Présentation de l’appareil

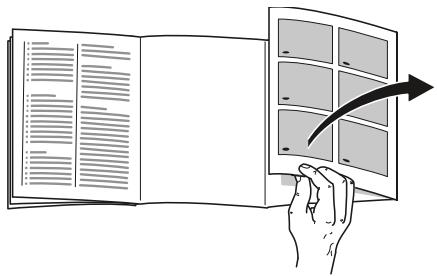

Dépliez le volet illustré situé à la dernière page. Selon l'équipement, des différences sont possibles entre l'appareil et les illustrations. Pr ésent at i on de l ’ ap ar ei l

Appareil ~ Fig. ! * Selon le modèle. # Compartiment congélateur + Compartiment réfrigérateur 3 Compartiment fraîcheur (...H P X* ` h )" )* )2* ):

Eléments de commande Éclairage Clayette coulissante Cloison séparatrice avec régulateur d’humidité Bac à légumes Bac fraîcheur Plaque signalétique Casier à beurre et à fromage Clayette à grandes bouteilles

Eléments de commande ~ Fig. " ( Touche # Allume ou éteint l'appareil. 0 Touche Super compartiment congélateur Allume ou éteint la supercongélation. 52

Présentation de l’appareil fr 8 @

H Touche K/J Règle la température. Affichage de la température du compartiment réfrigérateur Affiche la température réglée en °C. Touche Alarm Éteint l'alarme sonore.

Équipement (selon le modèle) Clayette ~ Fig. # Vous pouvez varier la position des clayettes : ■ Tirez la clayette à vous et sortez-la. Clayette rétractable (Vario) ~ Fig. $ Vous pouvez ranger de produits hauts à réfrigérer (par exemple verseuses ou bouteilles) : ■ Retirez la partie avant de la clayette et poussez-la sous la partie arrière. Clayette coulissante ~ Fig. %

Récipient ~ Fig. & Vous pouvez retirer le récipient : soulevez le récipient à l'arrière et retirez-le.

Vous pouvez mettre le récipient : ■ posez le récipient sur les rails de sortie et poussez-le dans l'appareil. Casier à beurre et casier à fromage ~ Fig. ' Vous pouvez facilement ouvrir le casier : ■ Appuyez légèrement en bas au milieu sur le couvercle abattant. Le casier s’ouvre vers le bas. Le couvercle abattant se glisse sous le casier. Rangement ~ Fig. ( Vous pouvez retirer le rangement : Soulevez le rangement et retirez-le.

Porte-bouteilles ~ Fig. ) Lorsque vous ouvrez et fermez la porte : Le porte-bouteille empêche les bouteilles de se renverser.

Vous pouvez améliorer la visibilité : Tirez la clayette à vous.

Vous pouvez sortir entièrement la clayette: 1. Appuyez longuement sur les deux boutons sous la clayette. 2. Tirez la clayette à vous, abaissez-la et faites-la basculer latéralement pour l’extraire.

Vous pouvez préparer des glaçons : 1. Remplissez le bac à glaçons aux 3/4 avec de l’eau, puis placez-le dans le compartiment congélateur. Remarque : Si le bac est resté collé dans le compartiment congélateur, n’utilisez qu’un instrument émoussé pour le décoller (un manche de cuiller par ex.). 2. Pour enlever les glaçons du bac, passez-le brièvement sous l’eau du robinet ou déformez légèrement le bac. 53

fr Utilisation de l'appareil

1 Utilisation de l'appareil

Régler la température

Mettre l'appareil sous tension

Température recommandée

Ut i l i sat i on de l ' ap ar ei l

1. Appuyez sur la touche #.

L'appareil commence à réfrigérer.

Compartiment réfrigérateur

~ "Régler la température" à la page 54

2. Réglez la température souhaitée.

Remarques concernant le fonctionnement de l’appareil ■

Après sa mise en service, l’appareil peut avoir besoin de plusieurs heures pour atteindre la température réglée. Ne rangez pas de produits alimentaires tant que la température choisie n'est pas atteinte. L’appareil chauffe légèrement une partie de ses surfaces frontales pour empêcher une condensation d’eau dans la zone du joint de porte.

Arrêt et remisage de l’appareil Éteindre l'appareil ■

Appuyez sur la touche #. L’appareil ne réfrigère plus.

Remisage de l’appareil Si l'appareil doit rester longtemps hors service : 1. Appuyez sur la touche #. L’appareil ne réfrigère plus. 2. Débranchez la fiche de la prise ou ramenez le disjoncteur en position éteinte. 3. Nettoyez l'appareil. 4. Laissez l'appareil ouvert.

Compartiment réfrigérateur :

+4 °C Appuyez sur la touche K/J répétitivement jusqu'à ce que la température souhaitée s'affiche.

Compartiment fraîcheur La température régnant dans le compartiment fraîcheur est maintenue proche de 0 °C. Remarque : Si du givre se forme sur les produits placés dans le compartiment fraîcheur, réglez la température sur une valeur plus élevée. ~ "Dérangements, Que faire si …" à la page 63 Congélateur La température du compartiment réfrigérateur influence celle du compartiment congélateur. Pour modifier la température du compartiment congélateur, modifiez celle du compartiment réfrigérateur. Si le réglage des températures du compartiment réfrigérateur est plus élevé, celles-ci augmentent les températures du compartiment congélateur.

Supercongélation Pendant la supercongélation, le compartiment congélation refroidit au maximum.

U Compartiment réfrigérateur

Le compartiment réfrigérateur permet de conserver des produits laitiers, des oeufs, des aliments cuisinés, des pâtisseries, des conserves ouvertes et du fromage à pâte dure. La température est réglable entre +3 °C et +8 °C. En raison du stockage au froid, vous pouvez aussi ranger des denrées très périssables à court et moyen terme. Plus la température choisie est basse et plus les processus enzymatiques et chimiques ainsi que la détérioration par des micro-organismes sont lents. Une température de +4 °C ou inférieure garantit un maintien au frais optimal ainsi que la sécurité des produits alimentaires stockés. Compar t i ment r éf r i gér at eur

Enclenchez la supercongélation par ex. dans les cas suivants : ■ pour congeler des produits alimentaires à cœur rapidement : ■ 4 ... 6 heures avant de ranger 2 kg ou plus de produits alimentaires ■ pour profiter de la capacité de congélation maximale ~ "Capacité de congélation maximale" à la page 58 Remarque : Si vous avez activé la supercongélation, l’appareil peut fonctionner plus bruyamment. Au bout d'env. 1 ^ journée, l'appareil revient en service normal. Allumer / Éteindre la supercongélation: Appuyer sur la touche Super. Le voyant de la touche est allumé si vous avez activé la supercongélation.

L’alarme de porte (signal sonore permanent) s'active si la porte de l’appareil est restée ouverte plus de deux minutes. ■ Fermez la porte ou appuyez sur la touche Alarm. L'alarme sonore s’éteint.

Rangez les produits alimentaires frais et intacts. Ils conserveront ainsi plus longtemps leur qualité et leur fraîcheur. Produits tout prêts et liquides conditionnés : respectez la date de conservation minimum ou la date de consommation indiquée par le fabricant. Pour préserver l'arôme, la teinte et la fraîcheur, rangez les produits alimentaires bien emballés ou couverts. Vous évitez ainsi les communications d'odeurs et que les pièces en plastique se colorent. Attendez que les produits alimentaires chauds et les boissons aient refroidi avant de les mettre dans le compartiment réfrigérateur.

fr Compartiment fraîcheur

Tenez compte des différentes zones froides dans le compartiment réfrigérateur L’air circulant dans le compartiment réfrigérateur fait que des zones différemment froides apparaissent. Zone la plus froide La zone la plus froide se trouve sur la plaque de séparation et dans le support pour grandes bouteilles. Zone la moins froide La zone la moins froide se trouve complètement en haut, contre la porte. Remarques ■

Rangez dans la zone la moins froide par ex. le fromage à pâte dure et le beurre. De la sorte, le fromage peut continuer de développer son arôme et le beurre demeure tartinable. Rangez les aliments fragiles, par ex. le poisson, la charcuterie et la viande dans le compartiment fraîcheur. ~ "Compartiment fraîcheur" à la page 56

T Compartiment fraîcheur

La température régnant dans le compartiment fraîcheur est maintenue proche de 0 °C. La basse température et l’humidité optimale de l’air créent des conditions de rangement idéales pour les produits alimentaires frais. Le compartiment fraîcheur permet de préserver la fraîcheur des aliments frais jusqu’à trois fois plus longtemps que le compartiment réfrigérateur, de maintenir ainsi encore plus longtemps la fraîcheur, de préserver les substances nutritives et le goût.

Compar t i ment f r aî cheur

Bac à légumes ~ Fig. * Le bac à légumes est l’endroit optimal où stocker les fruits et légumes frais.Le régulateur d’humidité de la cloison et un joint spécial vous permettent d’ajuster l’humidité de l’air dans le bac à légumes. Vous pouvez adapter l’humidité de l’air régnant dans le bac à légumes en fonction de la nature et de la quantité de produits à stocker : ■ Fruits principalement ou bac très rempli : réglez une humidité de l’air moins élevée ■ Légumes principalement ou bac rempli de produits différents ou faiblement rempli : réglez une humidité de l’air plus élevée

Compartiment congélateur fr Remarques ■ Pour préserver leur qualité et leur arôme, il est recommandé de stocker les fruits (par exemple les ananas, bananes, papayes, agrumes) et les légumes (par exemple les aubergines, concombres, courgettes, poivrons, tomates et pommes de terre) qui craignent le froid hors de l’appareil à des températures comprises entre +8 °C ... +12 °C. ■ Suivant la quantité et la nature des produits stockés, de l’eau peut se condenser dans le bac à légumes. Retirez l’eau condensée avec un essuie-tout sec et ajustez l'humidité de l’air dans le bac à légumes via le régulateur d’humidité.

Bac fraîcheur ~ Figure !/)" En raison du climat de stockage qui y règne, le bac fraîcheur offre des conditions idéales pour conserver le poisson, la viande et la charcuterie.

Durées de stockage à 0 °C Les durées de stockage sont fonction de la qualité initiale. Poisson frais, fruits de mer :

W Compartiment congélateur

Le compartiment congélateur convient pour ceci : ■ pour stocker des produits surgelés ■ pour préparation de glaçons ■ pour congeler des produits alimentaires Compar t i ment congél at eur

La température dans le compartiment congélateur dépend de celle régnant dans le compartiment réfrigérateur. La congélation vous permet de stocker longtemps les denrées périssables sans pertes notables de qualité vu que les basses températures ralentissent fortement la détérioration ou la stoppent. L'aspect, l'arôme et l'ensemble des ingrédients demeurent préservés dans leur très large majorité. Le temps nécessaire pour permettre aux produits frais rangés au congélateur de congeler à cœur dépend des facteurs suivants : ■ Température réglée ■ Nature du produit alimentaire ■ Degré de remplissage du compartiment congélation ■ Quantité et type de stockage

Volaille, viande (cuite/rôtie) : jusqu'à 5 jours Bœuf, porc, agneau, charcu- jusqu'à 7 jours terie (en tranches) : Poisson fumé, brocolis :

Salade, fenouil, abricots, prunes :

Fromage à pâte molle, yaourt, fromage blanc, babeurre, chou-fleur :

fr Compartiment congélateur

Porte du compartiment congélateur

Achats de produits surgelés

Veuillez respecter les points suivants : La position de la poignée indique si le compartiment congélation est correctement fermé. ■ La porte du compartiment congélateur se ferme de façon bien audible. ■ Si la porte du compartiment congélation est ouverte, les aliments congelés vont décongeler. Le compartiment congélateur se givre fortement.

Capacité de congélation maximale La capacité maximale de congélation indique quelle quantité d'aliments l'appareil peut congeler à cœur en 24 heures. Sur la plaque signalétique, vous trouverez des indications concernant la capacité de congélation maximale. ~ "Présentation de l’appareil" à la page 52 Conditions préalables pour une capacité de congélation maximale 1. Au moment de ranger des produits

frais : enclenchez la supercongélation. ~ "Supercongélation" à la page 55 2. Faites congelez les produits alimentaires frais le plus près possible des parois latérales.

Vérifiez que l'emballage est intact. Ne dépassez pas la date de conservation minimum. La température indiquée par le thermomètre du congélateur commercial doit être égale à –18 °C ou encore plus basse. Utilisez de préférence un sac isotherme pour le transport puis rangez les produits le plus rapidement possible dans le compartiment congélateur.

Attention lors de rangement ■

Placez les aliments bien répartis sur toute la surface dans le compartiment congélation. Veillez à ce que les produits alimentaires à congeler n'entrent pas en contact avec d'autres déjà congelés. Si nécessaire, empilez les aliments déjà congelés dans le compartiment congélation.

Compartiment congélateur fr

Congélation de produits frais

Ne vont pas au congélateur

Pour congeler les aliments, n’utilisez que des aliments frais et d’un aspect impeccable. Les aliments consommés cuits (y compris au four) et rôtis se prêtent mieux à la congélation que les aliments, consommés crus.

Variétés de légumes habituellement dégustées crues, par exemple les salades ou radis Œufs avec coque ou les œufs cuits durs Raisins Pommes, poires, pêches entières Yaourt, lait caillé, crème acidulée, crème fraîche et mayonnaise

Avant la congélation, il faut soumettre les aliments à des processus de préparation différents selon la variété, pour préserver au mieux leur valeur nutritive, leur arôme et leur couleur : ■ Légumes : Lavage, broyage, blanchiment. ■ Fruits : Lavage, dénoyautage et éventuellement épluchage ; ajoutez le cas échéant du sucre ou de l'acide ascorbique en solution.

Emballer les surgelés La nature correcte de l'emballage et le choix du matériau conditionnent de manière déterminante la préservation de la qualité du produit, et évitent l'apparition de brûlures par le froid.

Vous trouverez des conseils à ce sujet dans la littérature spécialisée.

2. Presser pour chasser l’air. 3. Fermez hermétiquement l'emballage

Vont au congélateur ■ ■ ■ ■ ■ ■ ■

Pain et pâtisserie Poisson et fruits de mer Viande Le gibier et la volaille Fruits, légumes et herbes Les œufs sans coque Les produits laitiers, par ex. le fromage, le beurre et le fromage blanc Les plats précuisinés et restes de plats, par exemple soupes, ragoûts, viande cuite, poisson cuit, plats à base de pommes de terre, soufflés et mets sucrés

1. Placez les aliments dans

afin que les produits alimentaires ne perdent pas leur goût ou ne sèchent pas. 4. Indiquez sur l’emballage le contenu et la date de congélation. Emballage adapté : ■ Feuilles en plastique ■ Feuilles en polyéthylène ■ Feuilles d’aluminium ■ Boîtes de congélation Moyens de fermeture appropriés : ■ Caoutchoucs ■ Clips en plastique ■ Rubans adhésifs résistants au froid Emballage non approprié : ■ Papier d’emballage ■ Papier sulfurisé ■ Cellophane ■ Sacs-poubelles et sacs d’achat déjà utilisés

fr Dégivrer l’appareil Durée de conservation du produit congelé à –18 °C Poisson, charcuterie, plats pré-cuisinés, pâtisseries :

Décongélation des produits Il faut adapter la méthode de décongélation au produit alimentaire concerné et au but d'utilisation afin de préserver au mieux la qualité du produit. Méthodes de décongélation : ■ Dans le compartiment réfrigérateur (convient particulièrement aux denrées d'origine animale comme le poisson, la viande, le fromage et le fromage blanc) ■ À la température ambiante (pain) ■ Au micro-ondes (produits alimentaires destinés à une consommation ou une préparation immédiate) ■ Four / cuisinière (produits alimentaires destinés à une consommation ou une préparation immédiate) Attention ! Ne remettez pas à congeler des produits alimentaires partiellement ou entièrement décongelés. Vous ne pouvez recongeler qu'après avoir transformé la denrée en plat prêt à déguster (plat cuit au four compris). N'utilisez plus intégralement la durée maximale de conservation du produit congelé.

= Dégivrer l’appareil Dégi vr er l ’ ap ar ei l

Compartiment réfrigération

La décongélation s'effectue automatiquement.

Compartiment congélation Le compartiment congélation ne décongèle pas automatiquement afin que les aliments congelés ne décongèlent pas. Une couche de givre gêne la communication du froid aux produits et accroît la consommation de courant. ■

Éliminer régulièrement la couche de givre.

Attention ! Évitez tout dommage aux tuyaux du circuit de refroidissement. Le fluide frigorigène risquerait en fuyant de blesser les yeux ou de s'enflammer. ■ Ne raclez jamais la couche de givre avec un couteau ou un objet pointu.

Nettoyage fr Procédez comme suit : 1. Allumez la supercongélation env. 4 heures avant le dégivrage. Ce mode amène les produits alimentaires à très basses températures, ce qui vous permet de les stocker plus longtemps à température ambiante. 2. Retirez les aliments congelés et stockez-les dans un endroit frais. 3. Mettre l'appareil hors tension. 4. Débranchez la fiche mâle du secteur ou ramenez le disjoncteur en position éteinte. 5. Pour accélérer le dégivrage : posez dans le compartiment congélation un dessous de plat et une casserole remplie d’eau chaude. 6. Essuyez l’eau de dégivrage avec un chiffon ou une éponge. 7. Passez un essuie-tout sec pour sécher le compartiment congélation. 8. Enclenchez l’appareil. 9. Rangez les produits congelés.

D Nettoyage Attention ! Évitez d'endommager l'appareil et ses pièces d'équipement. ■ N’utilisez aucun produit de nettoyage contenant du sable, du chlorure ou de l’acide, ni aucun solvant. ■ N’utilisez jamais d’éponges abrasives ou susceptibles de rayer. De la corrosion peut apparaître sur les surfaces métalliques. ■ Ne nettoyez jamais les clayettes et les bacs au lave-vaisselle. Ces pièces pourraient se déformer ! Net oyage

Procédez comme suit : 1. Mettre l'appareil hors tension. 2. Débranchez la fiche de la prise ou ramenez le disjoncteur en position éteinte. 3. Sortez les produits alimentaires et rangez-les dans un endroit frais. Si présent : Déposez l'accumulateur de froid sur les produits alimentaires. 4. Si présente : Attendez que la couche de givre ait fondu. 5. Ne nettoyez l’appareil qu’avec un chiffon doux, de l’eau tiède et du produit à vaisselle présentant un pH neutre. Attention ! Veillez à ce que l'eau de rinçage ne pénètre pas dans l'éclairage et qu'elle ne gagne pas la zone d'évaporation via l'orifice d'écoulement. 6. Essuyez le joint de porte avec de l'eau propre et frottez soigneusement avec un chiffon pour le sécher. 7. Rebranchez l'appareil, allumez-le et rangez les produits alimentaires.

Nettoyage des accessoires Pour nettoyer, retirez les pièces variables de l'appareil. ~ "Équipement" à la page 53 Plaque séparatrice et couvercle du bac à légumes Extraire la cloison séparatrice ~ Figure , ■

Des deux côtés, appuyez par-dessous sur les leviers, tirez la cloison séparatrice en avant, soulevez-la puis faites-la pivoter latéralement pour l’extraire.

Retirer le couvercle du bac à légumes ■

Soulevez le couvercle, tirez-le en avant et faites-le basculer latéralement pour l’extraire.

Rails de sortie ~ Figure . Déposer les rails de sortie 1. Extrayez le rail de sortie. 2. Poussez le dispositif de verrouillage dans le sens de la flèche. 3. Détachez le rail de sortie du goujon arrière. 4. Comprimez le rail de sortie télescopique, poussez-le en arrière au dessus du goujon arrière puis décrantez-le. Incorporer les rails de sortie

1. Posez le rail de sortie déployé sur le

2. Tirez légèrement le rail de sortie en

avant pour le faire encranter.

3. Mettez le rail de sortie en place

contre le goujon arrière.

4. Poussez le dispositif de verrouillage

Mettre en place le couvercle du bac à légumes et la cloison séparatrice ~ Figure 1. Mettez en place le couvercle du bac

à légumes. 2. Mettez en place la cloison séparatrice. Remarque : Pour pouvoir mettre la cloison séparatrice en place, vous devez régler le régulateur d'humidité sur une basse humidité.

l Odeurs Si des odeurs désagréables se manifestent : 1. Éteignez l’appareil par la touche Marche / Arrêt #. 2. Sortez tous les produits alimentaires de l’appareil. 3. Nettoyer l'intérieur de l'appareil. ~ "Nettoyage" à la page 61 4. Nettoyer tous les emballages. 5. Pour empêcher l'apparition d'odeurs, mettez sous emballage hermétique les produits alimentaires qui dégagent une forte odeur. 6. Rallumez l’appareil. 7. Rangez les produits alimentaires. 8. Au bout de 24 heures, vérifiez si de nouveau des odeurs sont apparues. Odeur s

9 Éclairage Votre appareil est équipé d’un éclairage par LED ne demandant pas d’entretien. Seul le service après-vente ou des spécialistes agréés sont autorisés à réparer l'éclairage. Écl ai r age

Bourdonnement : Un moteur tourne, par exemple le groupe frigorifique, un ventilateur. Gargouillis, ronflement ou clapotis : Le fluide frigorigène circule dans les tuyaux.

Cliquetis : Le moteur, les interrupteurs ou les électrovannes s’allument / s’éteignent. Craquement : le dégivrage automatique est en cours.

Éviter la génération de bruits L’appareil ne repose pas d’aplomb : Ajustez l’appareil à l’aide d’un niveau à bulle. Si nécessaire, insérez quelque chose sous l'appareil. Des récipients, clayettes ou rangements vacillent ou se coincent : Vérifiez les pièces d'équipement amovibles et remettez-les éventuellement en place. Des bouteilles ou récipients se touchent : Éloignez les bouteilles ou récipients les uns des autres.

3 Dérangements, Que faire si … Avant d’appeler le service après-vente, veuillez vérifier si le tableau ci-après ne vous permet pas de supprimer le dérangement vous-même.

Dér angemnt s, Que f ai r e si …

La température dévie fortement par rapport au réglage. Éteignez l'appareil et laissez-le éteint 5 minutes. ~ "Arrêt et remisage de l’appareil" à la page 54 Si la température est trop élevée, vérifiez-la à nouveau au bout de quelques heures. Si la température est trop basse, vérifiez-la à nouveau le jour suivant. Aucun voyant ne s’allume. Fiche mâle incorrectement branchée dans la prise de courant.

Raccordez la fiche mâle.

Fusible grillé / disjoncteur disjoncté.

Vérifiez les fusibles / disjoncteurs.

Une coupure de courant s'est produite.

Vérifiez la présence de courant.

fr Dérangements, Que faire si … L’affichage indique E.... L’électronique a détecté un défaut.

Appelez le service après-vente. ~ "Service après-vente" à la page 65

L’appareil ne réfrigère pas, l’affichage et l’éclairage sont allumés. L’appareil se trouve en mode Exposition.

Lancez le self-test de l’appareil. ~ "Autodiagnostic de l’appareil" à la page 65 Une fois le programme exécuté, l’appareil se remet en service normal.

Le compartiment fraîcheur est trop chaud ou trop froid. La température standard est réglée sur une valeur Vous pouvez régler la température dans le compartitrop haute ou trop basse (par exemple en présence ment fraîcheur plus haut ou plus bas de 3 niveaux. Si de givre dans le compartiment fraîcheur). la température dans le compartiment réfrigérateur est réglée sur le niveau 0, le compartiment fraîcheur a une température proche de 0 °C. Remarque : Une modification du réglage standard influence la température régnant dans le compartiment réfrigérateur et le compartiment congélation. 1. Appuyer sur la touche Super compartiment congélation et la maintenir enfoncée jusqu'à ce que l’affichage de température du compartiment réfrigérateur clignote. 2. Appuyer sur la touche K/J pour modifier le réglage. Le niveau -3 correspond à la température la plus basse. Le niveau +3 correspond à la température la plus élevée. Le niveau réglé est mémorisé au bout d’une minute. --------

Service après-vente fr

4 Service après-vente Si vous ne parvenez pas à supprimer le défaut, veuillez s.v.p. vous adresser à notre service après-vente. Nous trouverons toujours une solution adaptée, aussi afin d’éviter des déplacements inutiles du technicien. Vous trouverez ici ou dans le répertoire du service après-vente les données permettant de contacter le service après-vente le plus proche. Lors de l’appel, veuillez indiquer le numéro de série (E-Nr) et le numéro de fabrication (FD) que vous trouverez sur la plaque signalétique. ~ "Présentation de l’appareil" à la page 52 Faites confiance aux compétences du fabricant. Vous vous assurerez ainsi que les réparations soient réalisées par des techniciens de SAV formés à cet effet, qui disposent des pièces de rechange d’origine adaptées à vos appareils électroménagers.

Ser vi ce apr ès- vent e

Autodiagnostic de l’appareil Votre appareil comprend un programme d'autodiagnostic affichant les défauts que votre service après-vente peut supprimer.

Si, à la fin du self-test, 2 signaux sonores retentissent et si la température réglée s’affiche : votre appareil fonctionne parfaitement. Si, à la fin du self-test, 5 signaux sonores retentissent et si la touche Super du compartiment congélation clignote pendant 10 secondes : prévenez le service après-vente.

Une fois le programme exécuté, l’appareil se remet en service normal.

Conseils et réparations Vous trouverez les coordonnées du service après-vente des différents pays dans la liste ci-jointe. FR 01 40 10 42 10 B

CH 0848 840 040 --------

Garantie Vous recevrez des renseignements détaillés sur la durée et les conditions de la garantie dans votre pays auprès de votre service après-vente, de votre revendeur et sur notre site Internet.

1. Éteignez l’appareil et attendez

2. Mettez l’appareil sous tension. 3. Dans les 10 premières secondes,

appuyez sur la touche Super du compartiment congélation pendant 3 ... 5 secondes et maintenez-la enfoncée jusqu'à l'émission d'un signal sonore. Le programme de self-test démarre. Au cours du self-test, un signal sonore long retentit.
