MODE D'EMPLOI KMF40SW20 BOSCH

Kühl- und Gefrierkombination Réfrigérateur / Congélateur combiné Koel-/diepvriescombinatie Fridge-freezer Frigorífico / congelador KMF..

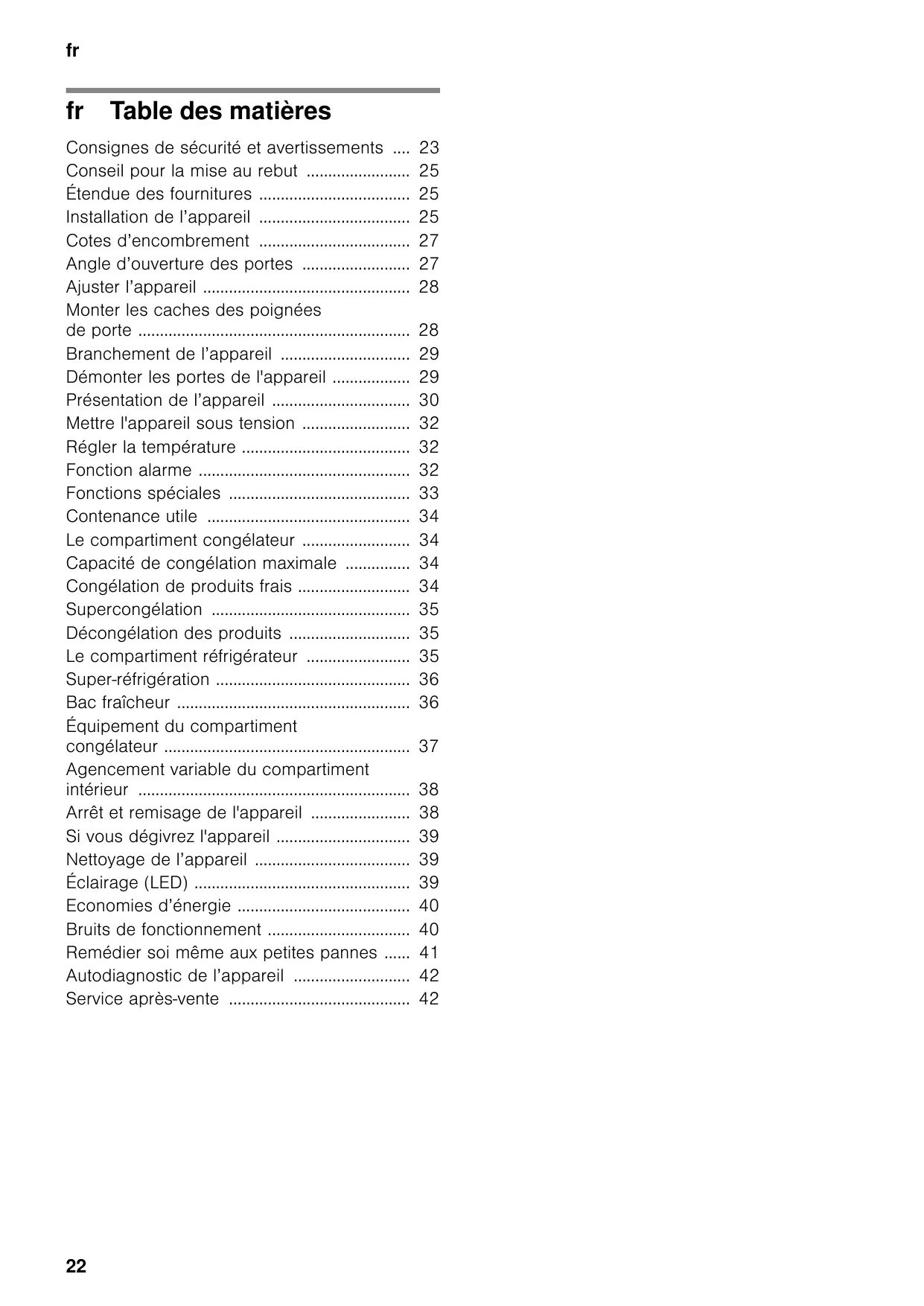

Table des matières frNotice de montage t d’utilsation Consignes de sécurité et avertissements .... Conseil pour la mise au rebut ........................ Étendue des fournitures ................................... Installation de l’appareil ................................... Cotes d’encombrement ................................... Angle d’ouverture des portes ......................... Ajuster l’appareil ................................................ Monter les caches des poignées de porte ............................................................... Branchement de l’appareil .............................. Démonter les portes de l'appareil .................. Présentation de l’appareil ................................ Mettre l'appareil sous tension ......................... Régler la température ....................................... Fonction alarme ................................................. Fonctions spéciales .......................................... Contenance utile ............................................... Le compartiment congélateur ......................... Capacité de congélation maximale ............... Congélation de produits frais .......................... Supercongélation .............................................. Décongélation des produits ............................ Le compartiment réfrigérateur ........................ Super-réfrigération ............................................. Bac fraîcheur ...................................................... Équipement du compartiment congélateur ......................................................... Agencement variable du compartiment intérieur ............................................................... Arrêt et remisage de l'appareil ....................... Si vous dégivrez l'appareil ............................... Nettoyage de l’appareil .................................... Éclairage (LED) .................................................. Economies d’énergie ........................................ Bruits de fonctionnement ................................. Remédier soi même aux petites pannes ...... Autodiagnostic de l’appareil ........................... Service après-vente ..........................................

m Consignes de sécurité et avertissements Avant de mettre l'appareil en service Veuillez lire attentivement et entièrement les informations figurant dans les notices d'utilisation et de montage. Elle contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil. Le fabricant décline toute responsabilité si les consignes et mises en garde contenues dans la notice d'utilisation ne sont pas respectées. Veuillez conserver ces documents en vue d’une réutilisation ultérieure ou pour le cas où l’appareil changerait de propriétaire. Sécurité technique L'appareil contient une petite quantité de R600a, un fluide réfrigérant respectueux de l'environnement, mais inflammable. Pendant le transport et la mise en place de l'appareil, veillez à ne pas endommager les tuyauteries du circuit frigorifique. Le fluide réfrigérant peut s’enflammer en jaillissant ou provoquer des blessures oculaires. Si l'appareil est endommagé ■ éloignez de l'appareil toute flamme nue ou source d'inflammation, ■ aérez bien la pièce pendant quelques minutes, ■ éteignez l'appareil puis débranchez la fiche mâle de la prise de courant, ■ prévenez le service après-vente. Plus l'appareil contient du fluide réfrigérant et plus grande doit être la pièce dans laquelle il se trouve. Dans les pièces trop petites, un mélange gaz-air inflammable peut se former en cas de fuite. Comptez 1 m³ de volume minimum de la pièce pour 8 g de fluide réfrigérant. La quantité de fluide présente dans l'appareil est indiquée sur la plaque signalétique située à l'intérieur de ce dernier. Si le cordon d’alimentation électrique de cet appareil a été endommagé, il faut confier son remplacement au fabricant, au service après-vente ou à une personne détenant des qualifications similaires. Les installations et réparations inexpertes peuvent engendrer des risques considérables pour l’utilisateur. Les réparations ne pourront être réalisées que par le fabricant, le service après-vente ou une personne détenant des qualifications similaires. Il ne faut utiliser que les pièces d'origine du fabricant. Le fabricant ne garantit que les pièces d'origine car elles seules remplissent les exigences de sécurité. S’il faut allonger le cordon de raccordement au secteur avec un prolongateur, procurezvous-le exclusivement auprès du service après-vente. Pendant l’utilisation

N’utilisez pas d’appareils électriques à l’intérieur de l’appareil (par ex. appareils de chauffage, machine à glaçons, etc.). Risque d’explosion ! Ne nettoyez jamais l’intérieur de l’appareil avec un nettoyeur à vapeur ! La vapeur risque d’atteindre des pièces électriques et de provoquer un court-circuit. Risque d’électrocution ! Pour détacher le givre ou les couches de glace, n’utilisez jamais d’objets pointus ou présentant des arêtes vives. Vous risqueriez d’endommager les tubulures dans lesquelles circule le produit réfrigérant. Si le fluide réfrigérant jaillit, il peut provoquer des lésions oculaires ou s’enflammer. Ne stockez dans l’appareil ni produits contenant des gaz propulseurs inflammables (par ex. bombes aérosols) ni produits explosifs. Risque d’explosion ! Ne vous servez pas des socles, clayettes et portes comme marchepieds ou pour vous appuyer. Pour nettoyer l’appareil, débranchez la fiche mâle de la prise de courant ou retirez le fusible / désarmez le disjoncteur. Pour débrancher l’appareil, tirez sur la fiche mâle et non pas sur son cordon.

Stockez les boissons fortement alcoolisées en position verticale dans des récipients bien fermés. L’huile et la graisse ne doivent pas entrer en contact avec les parties en matières plastiques et le joint de porte. Ces derniers pourraient sinon devenir poreux. Ne recouvrez et n’obstruez jamais les orifices de ventilation de l’appareil. Évitez des risques pour les enfants et les personnes en danger : Sont en danger les enfants et les personnes dont les capacités physiques, psychiques ou de perception sont restreintes, ainsi que les personnes ne détenant pas suffisamment de connaissances sur l’utilisation sûre de l’appareil. Assurez-vous que les enfants et les personnes en danger ont bien compris la nature des dangers. Une personne responsable de la sécurité doit surveiller ou guider les enfants et les personnes en danger lorsqu’elles se trouvent près de l’appareil. Ne permettez l’utilisation de l’appareil qu’aux enfants à partir de 8 ans. Surveillez les enfants pendant le nettoyage et la maintenance. Ne jamais laisser des enfants jouer avec l'appareil. Dans compartiment congélateur, ne stockez pas de liquides en bouteilles ou en boîtes (en particulier les boissons gazeuses). Les bouteilles et les boîtes pourraient éclater ! Ne portez jamais des produits surgelés à la bouche immédiatement après les avoir sortis du compartiment congélateur. Risque d’engelures ! Évitez tout contact prolongé des mains avec les produits congelés, la glace ou les tubes de l’évaporateur, etc. Risque d’engelures !

Les enfants et l’appareil

Ne confiez jamais l’emballage et ses pièces constitutives aux enfants. Ils risquent de s'étouffer avec les cartons pliants et les feuilles de plastique ! L’appareil n’est pas un jouet pour enfants ! Appareils équipés d’une serrure : rangez la clé hors de portée des enfants ! Dispositions générales L’appareil convient pour réfrigérer et congeler des aliments, ■ préparer des glaçons. Cet appareil est destiné à un usage domestique dans un foyer privé, et à l’environnement domestique. L’appareil a été antiparasité conformément à la directive UE 2004 / 108 / EC. Le circuit frigorifique a subi un contrôle d’étanchéité. Ce produit est conforme aux dispositions de sécurité applicables visant les appareils électriques (EN 60335-2-24). Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m.

Conseil pour la mise au rebut

• Mise au rebut de l'emballage L’emballage protège votre appareil contre les dommages susceptibles de survenir en cours de transport. Tous les matériaux qui le composent sont compatibles avec l’environnement et recyclables. Aidez-nous : à éliminer l’emballage dans le respect de l’environnement. Pour connaître les circuits actuels de mise au rebut, adressez-vous s.v.p. à votre revendeur ou à l’administration de votre commune. Eliminez l'emballage en respectant l'environnement.

• Mise au rebut de l'ancien appareil Les appareils usagés ne sont pas des déchets dénués de valeur ! Leur élimination dans le respect de l'environnement permet d'en récupérer de précieuses matières premières. Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE. m Mise en garde Avant de mettre au rebut l'appareil qui ne sert plus :

1. Débranchez sa fiche mâle.

2. Sectionnez son câble d’alimentation et retirez-le avec

3. Pour dissuader les enfants de grimper dans

l’appareil, ne retirez pas les clayettes et les bacs !

4. Ne permettez pas aux enfants de jouer avec

l’appareil lorsqu’il ne sert plus. Risque d’étouffement ! Les appareils réfrigérants contiennent du fluide réfrigérant. L’isolant contient des gaz. Il faut que le fluide réfrigérant et les gaz soient éliminés dans les règles de l’art. Jusqu'à l'enlèvement de l'appareil, veillez bien à ce que son circuit frigorifique ne soit pas endommagé. Étendue des fournitures Après avoir déballé, vérifiez toutes les pièces pour détecter d’éventuels dégâts dus au transport. En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l’appareil ou auprès de notre service après-vente. La livraison comprend les pièces suivantes : ■ Appareil indépendant ■ Sachet avec visserie de montage ■ Équipement (selon le modèle) ■ Notice d’utilisation ■ Carnet de service après-vente ■ Pièce annexe de la garantie ■ Informations relatives à la consommation d’énergie et aux bruits Installation de l’appareil Transport L'appareil est lourd. Lors du transport et du montage, sécuriser l'appareil ! Comme l'appareil est lourd et encombrant, au moins deux personnes sont nécessaires pour mettre en place l'appareil tout en réduisant le risque de blessure ou d'endommagement de l'appareil. Lieu d’installation Un local sec et aérable convient pour installer l’appareil. Evitez de placer l’appareil à un endroit directement exposé aux rayons solaires ou à proximité d’une source de chaleur telle une cuisinière, un radiateur, etc. Si l’installation près d’une source de chaleur est inévitable, utilisez une plaque isolante appropriée ou respectez les distances minimales suivantes : 3 cm par rapport aux cuisinières électriques ou à gaz. ■ 30 cm par rapport à un appareil de chauffage au fuel ou au charbon. Si vous placez votre appareil à côté d’un autre réfrigérateur ou congélateur, laissez obligatoirement un espace d’au moins 25 mm entre eux afin d’éviter la formation de condensation. Si vous montez un cache ou un placard au-dessus de l’appareil, il faudra prévoir un espace libre de 30 mm pour pouvoir si nécessaire sortir l’appareil de la cavité. L’air qui s’est échauffé au dos de l’appareil doit pouvoir s’échapper sans rencontrer d’obstacle.

Surface porteuse m Attention L'appareil est très lourd. Version : 158 kg A l'emplacement prévu, le sol ne doit pas s'affaisser. Renforcez-le le cas échéant. Si l'appareil a été installé dans une niche ou dans un coin de la pièce, maintenez un écart minimum pour pouvoir ouvrir les portes jusqu'en butée (voir le chapitre « Cotes d'encombrement »). Si la profondeur des équipements de cuisine voisins dépasse 60 cm, il faudra respecter des écarts latéraux minimum, afin de profiter de l'angle complet d'ouverture des portes (voir le chapitre « Angle d'ouverture des portes »). Contrôler la température ambiante et l’aération Température ambiante La catégorie climatique à laquelle appartient l’appareil figure sur sa plaque signalétique. Elle indique dans quelles plages de température il est possible de faire fonctionner l’appareil. La plaque signalétique se trouve en bas à droite dans le compartiment réfrigérateur. Catégorie climatique

Température ambiante admissible +10 °C à 32 °C +16 °C à 32 °C +16 °C à 38 °C +16 °C à 43 °C Remarque L’appareil est entièrement fonctionnel à l’intérieur des limites de température ambiante prévues dans la catégorie climatique indiquée. Si un appareil de la catégorie climatique SN est utilisé à des températures ambiantes plus basses, il est possible d’exclure que l’appareil s’endommage jusqu'à une température de +5 °C. Aération Ne recouvrez en aucun cas les orifices d’entrée et de sortie d’air situés contre la paroi arrière de l’appareil. L’air chaud doit pouvoir s’échapper sans obstacle. S’il ne le peut pas, le groupe frigorifique doit fonctionner plus longtemps, ce qui augmente la consommation de courant. Montez les écarteurs ci-joints sur les fixations prévues au dos de l'appareil. Ceci permet de respecter l’écart minimum requis par rapport au mur.

Cotes d’encombrement Angle d’ouverture des portes

Ajuster l’appareil Amenez l’appareil sur l’emplacement prévu puis ajustez-le pour qu’il se retrouve bien d’aplomb. Veillez à ce que l’appareil repose parfaitement d’aplomb sur un sol plan. Si le sol présente des inégalités, compensez-les à l’aide des deux pieds à vis situés à l’avant de l’appareil. Pour modifier le réglage des pieds à vis, servez-vous d’une clé à fourche. Remarque L’appareil doit reposer à la verticale. Ajustez-le à l’aide d’un niveau à bulle. Monter les caches des poignées de porte Montez les caches fournis aux extrémités des poignées de porte. Vous évitez ainsi que des enfants se blessent aux arêtes. Aligner les portes L'appareil dispose de charnières de portes réglables. Celles-ci vous permettent d'aligner les portes.

1. Pour cela, ouvrez les deux portes du réfrigérateur

ainsi que le tiroir supérieur du compartiment congélation.

2. Sous chaque charnière des portes du réfrigérateur

se trouve une vis. Alignez les portes une serrant et desserrant les vis à l'aide d'une tournevis.

3. Chaque tour de vis effectué dans le sens horaire, la

porte est relevée de 1,5 mm. La hauteur maximale de réglage est de 3 mm. Remarque Pour pouvoir tourner facilement les vis, les portes ne doivent pas être chargées. Vous pouvez facilité l'opération en soulevant légèrement les portes.

Branchement de l’appareil Faites installer et raccorder l’appareil par un spécialiste qui procèdera selon la notice de montage ci-jointe. N’enlevez les cales de transport retenant les clayettes et balconnets qu’après l’installation. Outre les prescriptions légales en vigueur dans votre pays, veuillez aussi respecter les règlements publiés par les compagnies distribuant l’électricité dans votre localité. Après l’installation de l’appareil en position verticale, attendez au moins une heure avant de le mettre en service. Il peut en effet arriver, pendant le transport, que l’huile présente dans le compresseur se déplace vers le circuit frigorifique. Avant la première mise en service, nettoyez le compartiment intérieur de l’appareil. (Voir le chapitre « Nettoyage de l’appareil ».) Démonter les portes de l'appareil Il est possible de dévisser les portes de l'appareil s'il ne passe pas par la porte du logement. m Attention Seul le service après-vente est autorisé à dévisser les portes de l’appareil. Branchement électrique La prise doit être proche de l’appareil et demeurer librement accessible même après avoir installé ce dernier. L’appareil est conforme à la classe de protection I. Raccordez l’appareil au courant alternatif 220-240 V / 50 Hz, via une prise femelle installée réglementairement et comportant un fil de terre. La prise doit être protégée par un fusible supportant un ampérage de 10 A à 16 A. Sur les appareils destinés aux pays non européens, vérifiez si la tension de branchement et le type de courant spécifiés sur la plaque signalétique concordent bien avec ceux offerts par le secteur du pays concerné. Vous trouverez ces indications sur la plaque signalétique (voir le chapitre « Service aprèsvente »). m Mise en garde Il ne faut en aucun cas raccorder l’appareil à des fiches électroniques d’économie d’énergie. Nos appareils peuvent être alimentés via des onduleurs pilotés par le secteur ou à pilotage sinusoïdal. Directement raccordées au réseau public, les installations photovoltaïques font appel à des onduleurs pilotés par le secteur. Dans les solutions en îlots (p. ex. sur les bateaux ou les refuges de montagne), ne disposant pas d’un raccordement direct au réseau électrique public, il faut utiliser des onduleurs à pilotage sinusoïdal.

Présentation de l’appareil La présente notice d’utilisation vaut pour plusieurs modèles. Selon le modèle, l’appareil peut différer du contenu des illustrations. SRZHU9HQWLODWLRQ

Compartiment réfrigérateur Compartiment fraîcheur Compartiment congélateur Interrupteur principal Marche / Arrêt Interrupteur d’éclairage du compartiment réfrigérateur Casier à beurre et à fromage Éclairage du compartiment réfrigérateur Support pour petites bouteilles Joint de porte

Clayette à grandes bouteilles Bac fraîcheur Bac à produits surgelés Bandeau de commande et d’affichage Ventilateur Support réglable (EasyLift) Clayette en verre dans le compartiment réfrigérateur Clayette à bouteilles Boîte à snacks

Bandeau de commande et d’affichage Le bandeau de commande et d’affichage contre la porte comprend un champ tactile. Le fait d’effleurer une touche tactile déclenche la fonction correspondante.

Touche de sélection du compartiment réfrigérateur Elle permet de régler la température qui doit régner dans le compartiment réfrigérateur. Affichage compartiment réfrigérateur Indique le réglage actuel de la température dans le compartiment réfrigérateur. Touche de sélection compartiment fraîcheur Elle permet de régler la température qui doit régner dans le compartiment fraîcheur. Affichage bac fraîcheur Indique le réglage actuel de la température dans le bac fraîcheur. Touche de sélection du compartiment congélateur Elle permet de régler la température qui doit régner dans le compartiment congélateur. Affichage compartiment congélateur Indique le réglage actuel de la température dans le compartiment congélateur. Touche « mode » Pour sélectionner les fonctions spéciales. Voir la section « Fonctions spéciales ». Affichage de fonctions spéciales Voir la section « Fonctions spéciales ».

Touche « timer » Cette fonction vous permet de régler la durée déroulement ; un signal acoustique sert à titre de rappel. Voir la section « Fonctions spéciales ». Affichage de la minuterie Affiche l'écoulement du temps lorsque la fonction spéciale de minuterie « timer » a été activée. Touches de réglage + / Ces touches servent à régler les températures des différentes zones de réfrigération. ■ modifier le réglage de durée dans la fonction spéciale « timer ». Touche « super » sert à allumer les fonctions Super-réfrigération (compartiment réfrigérateur) et Supercongélation (compartiment congélateur) (voir le chapitre « Super-réfrigération » ou le chapitre « Supercongélation »). Touche de validation Cette touche sert à valider les fonctions spéciales sélectionnées.

Touche « alarm / lock » La touche sert à

désactiver l'alarme sonore (voir le chapitre « Fonction alarme »). désactiver le verrouillage des touches (voir le chapitre « Fonctions spéciales »). Mettre l'appareil sous tension Allumez l'appareil par la touche Marche / Arrêt 1. Une alarme sonore retentit. L'affichage de la température du compartiment congélateur 6 et le voyant d'alarme s'allument. Appuyez sur la touche d'alarme 14. L'alarme sonore s'éteint et le voyant d'alarme cesse de clignoter. L'affichage de la température du compartiment congélateur 6 indique alors la température réglée. Le voyant d'alarme s'éteint une fois que l'appareil a atteint la température réglée. Les températures préréglées sont atteintes au bout de plusieurs heures. Pendant cette période, ne rangez pas de produits alimentaires dans l'appareil. Régler la température Pour pouvoir effectuer des réglages sur votre appareil :

1. Sélectionnez le compartiment souhaité à l'aide des

touches de sélection compartiment réfrigérateur 1, compartiment fraîcheur 3 ou compartiment congélation 5.

2. Réglez la durée voulue à l'aide des touches de

réglage « + / - » 11. Compartiment réfrigérateur (Réglage possible de +2 °C à +10 °C) Nous recommandons de régler l'appareil sur +4 °C. Évitez de stocker les produits alimentaires délicats à une température supérieure à +4 °C. Compartiment fraîcheur (Réglage possible de 0 °C à +8 °C) Nous recommandons de régler l'appareil sur 0 °C. Remarque Si du givre se forme sur les produits placés dans le compartiment fraîcheur, réglez la température sur un niveau plus élevé. Compartiment congélateur (Réglage possible de -16 °C à -26 °C) Nous vous recommandons de régler la température sur -18 ºC.

Fonction alarme Le fait d’appuyer sur la touche d’alarme éteint l’alarme sonore. Une alarme sonore peut se déclencher dans les cas suivants : Alarme de porte Si l'appareil reste ouvert pendant une période prolongée, l'alarme de porte s'allume (tonalité permanente). Le fait de refermer la porte de l'appareil ou d'appuyer sur la touche d'alarme 14 désactive l'alarme. Alarme de température L'alarme de température s'active si la température a trop augmenté dans l'appareil, donc si les produits risquent de s'abîmer. Le signal sonore et optique peut se manifester dans les cas suivants, sans risque pour les produits réfrigérés : Lors de la mise en service de l'appareil. ■ Si vous avez rangé de grandes quantités de produits frais. Dans le bandeau d'affichage correspondant, « alarm » s'affiche et une alarme sonore retentit. Appuyez sur la touche d'alarme, l'affichage de la température indique alors, pendant plusieurs secondes, la température la plus élevée qui a régné dans le compartiment congélateur. Ensuite, la température réglée s'affiche à nouveau. La mention « alarm » disparaît dès que la température réglée est à nouveau atteinte.

Remarques ■ Ne remettez pas à congeler des produits alimentaires partiellement ou entièrement décongelés. Vous pourrez les recongeler uniquement après les avoir transformés en plats pré-cuisinés (par cuisson ou rôtissage). N'utilisez pas la durée de conservation dans son intégralité. ■ Si la température du compartiment réfrigérateur était trop élevée, cuisez les aliments réfrigérés avant de les consommer. Si vous avez des doutes, n'utilisez plus les aliments crus.

Fonctions spéciales [eco] Cette fonction permet de commuter l'appareil sur un mode de fonctionnement économiseur d'énergie. L'appareil se règle automatiquement sur les températures suivantes : ■ Compartiment réfrigérateur : +6 °C ■ Compartiment fraîcheur : 0 °C ■ Compartiment congélateur : -16 °C Activer/désactiver le mode [eco]

1. Appuyez sur la touche MODE 7.

2. Appuyez plusieurs fois sur la touche MODE 7

jusqu’à ce qu’une flèche pointe sur « eco » dans le bandeau d'affichage.

3. Appuyez sur la touche 13 pour valider votre choix.

La fonction est activée lorsque une barre apparaît sur le côté, à proximité de la sélection. [fresh] Le mode Fraîcheur [fresh] permet de maintenir les produits alimentaires encore plus longtemps frais. Activer/désactiver le mode [vacation]

1. Appuyez sur la touche MODE 7.

2. Appuyez plusieurs fois sur la touche MODE 7

jusqu’à ce qu’une flèche pointe sur « vacation » dans le bandeau d'affichage.

3. Appuyez sur la touche 13 pour valider votre choix.

La fonction est activée lorsque une barre apparaît sur le côté, à proximité de la sélection. [lock] La fonction « lock » permet de protéger l’appareil contre une utilisation intempestive. Activer/désactiver le mode [lock]

1. Appuyez sur la touche MODE 7.

2. Appuyez plusieurs fois sur la touche MODE 7

jusqu’à ce qu’une flèche pointe sur « lock » dans le bandeau d'affichage.

3. Appuyez sur la touche 13 pour valider votre choix.

La fonction est activée lorsque une barre apparaît sur le côté, à proximité de la sélection. Il n'est plus possible d'effectuer des réglages via les touches. Appuyez sur le touche « Alarm/Lock » 14 pendant 3 secondes pour désactiver la fonction. L'appareil se règle automatiquement sur les températures suivantes : ■ Compartiment réfrigérateur : +4 °C ■ Compartiment fraîcheur : 0 °C ■ Compartiment congélateur : -18 °C « timer »

1. Appuyez sur la touche MODE 7.

2. Appuyez plusieurs fois sur la touche MODE 7

jusqu’à ce qu’une flèche pointe sur « fresh » dans le bandeau d'affichage.

3. Appuyez sur la touche 13 pour valider votre choix.

La fonction est activée lorsque une barre apparaît sur le côté, à proximité de la sélection. [vacation] En cas d'absence prolongée, vous pouvez commuter l'appareil sur le mode Vacances, économe en énergie lui aussi. m Attention Pendant cette période, ne rangez pas de produits alimentaires dans le compartiment réfrigérateur. L'appareil se règle automatiquement sur les températures suivantes : ■ Compartiment réfrigérateur : +14 °C ■ Compartiment fraîcheur : +14 °C Le compartiment congélation maintient les températures réglées. Cette fonction vous permet de régler la durée de déroulement entre 1 et 99 minutes. Un signal sert à rappeler p. ex. qu’il faut sortir des produits alimentaires du compartiment après un certain temps. En usine, cette durée a été préréglée sur 20 minutes. Les bouteilles de boisson risquent d’éclater si elles demeurent plus de 20 minutes dans le compartiment congélateur. Régler et lancer la minuterie

1. Appuyer sur la touche de sélection « timer » 9.

2. Régler le nombre de minutes souhaité en appuyant

sur les touches de réglage « + / - » 11.

3. Confirmez le réglage en appuyant sur le touche de

confirmation 13 et lancez la minuterie. La durée restante (en minutes) s'affiche dans le bandeau d'affichage timer 10. Un signal sonore retentit une fois que le temps réglé est écoulé.

4. Arrêtez l'alarme en appuyant sur le touche « alarm /

lock » 14. La fonction timer prend fin.

Contenance utile Congélation de produits frais Sur la plaque signalétique (voir la figure au chapitre « Service après-vente ») vous trouverez des indications sur le volume utile. Pour congeler les aliments, n’utilisez que des aliments frais et d’un aspect impeccable. Il faudrait blanchir les légumes avant de les congeler, pour préserver le mieux possible leur valeur nutritive, leur arôme et leur teinte. Il n’est pas nécessaire de blanchir les aubergines, poivrons, courgettes et asperges. Vous trouverez en librairie toute une bibliographie sur la congélation et le blanchissement. Le compartiment congélateur Utilisation du compartiment congélateur

pour ranger des produits surgelés. pour confectionner des glaçons. pour congeler des produits alimentaires. Remarque Veillez à ce que le compartiment congélateur soit correctement fermé. Si l'appareil reste ouverte, les produits surgelés dégèleront. Le compartiment congélateur se givre fortement. De surcroît : gaspillage d'énergie dû à une consommation élevée d'électricité ! Le fait de refermer le compartiment congélateur engendre une dépression à l'intérieur, avec un bruit d'aspiration perceptible. Attendez deux à trois minutes que la dépression soit compensée. Nous recommandons de laisser le bac à glaçons dans l’appareil. Ceci garantit une répartition optimale de la température dans le compartiment congélateur. Achats de produits surgelés

Leur emballage doit être intact. Ne dépassez pas la date-limite de conservation. Il faut que la température dans le congélateur bahut du supermarché soit de -18 °C ou encore plus basse. Utilisez de préférence un sac isotherme pour le transport puis rangez les produits le plus rapidement possible dans le compartiment congélateur. Capacité de congélation maximale Sur la plaquette signalétique, vous trouverez des indications concernant la capacité de congélation maximale en 24 heures (voir la Fig. dans le chapitre « Service après-vente »). Remarque Veillez à ce que les produits alimentaires à congeler n’entrent pas en contact avec des produits déjà congelés.

Se prêtent à la congélation : Pâtisseries, poissons et fruits de mer, viande de boucherie et gibier, volaille, fruits, légumes, herbes culinaires, œufs sans la coque, produits laitiers comme le fromage, le beurre et le fromage blanc, plats précuisinés et restes de plats tels que les soupes, ragouts, la viande et le poisson cuits, les plats aux pommes de terre, les soufflés et mets sucrés. Ne se prêtent pas à la congélation : Variétés de légumes habituellement dégustées crues telles que la salade ou les radis, œufs dans leur coque, raisins, pommes, poires et pêches entières, œufs cuits durs, yaourt, lait caillé, crème acidulée, crème fraîche et mayonnaise. Emballer les surgelés L’air ne doit pas pénétrer dans l’emballage pour que les aliments ne perdent pas leur goût ni ne sèchent pas.

1. Placez les aliments dans l’emballage.

2. Presser pour chasser l’air.

3. Obturez l’emballage hermétiquement.

4. Indiquez sur l’emballage le contenu et la date

de congélation. Emballages adaptés : Feuilles en plastique, feuilles en polyéthylène, feuilles d'aluminium, boîtes de congélation. Vous trouverez ces produits dans le commerce spécialisé. Emballages inadaptés : Le papier d'emballage, le papier sulfurisé, les feuilles de cellophane, les sacs poubelles et les sacs en plastique ayant déjà servi. Moyens d’obturation adaptés : Caoutchoucs, clips en plastique, ficelles, rubans adhésifs résistants au froid, ou assimilés. Vous pouvez obturer les sachets et les feuilles en polyéthylène au moyen d'une thermosoudeuse.

Durée de conservation des produits surgelés Décongélation des produits La durée de conservation dépend de la nature des produits alimentaires. Selon la nature et l’utilisation des produits surgelés, vous pouvez choisir entre plusieurs possibilités : Si la température a été réglée sur -18 °C : ■ Poisson, charcuterie, plats pré-cuisinés, pâtisseries : jusqu’à 6 mois ■ Fromage, volaille, viande : jusqu’à 8 mois ■ Fruits et légumes : jusqu’à 12 mois Supercongélation Il faudrait congeler les produits alimentaires à cœur le plus rapidement possible afin de préserver leurs vitamines, leur valeur nutritive, leur aspect et leur goût. Pour empêcher une hausse indésirable de la température, allumez la supercongélation quelques heures avant de ranger des produits alimentaires frais. 4 à 6 heures suffisent généralement. L’appareil fonctionne désormais en permanence. Le compartiment congélateur atteint une température très basse. S’il faut utiliser la capacité de congélation maximale, il faut enclencher la supercongélation 24 heures avant de ranger des produits frais. Si vous ne voulez congeler que de petites quantités d’aliments (jusqu’à 2 kg), vous n’avez pas besoin d’enclencher la supercongélation. Remarque Si vous avez activé la supercongélation, l’appareil peut fonctionner plus bruyamment.

m Attention Ne remettez pas à congeler des produits alimentaires partiellement ou entièrement décongelés. Vous pourrez les recongeler uniquement après les avoir transformés en plats pré-cuisinés (par cuisson ou rôtissage). Dans ce cas, consommez-les nettement avant la date limite de conservation. Le compartiment réfrigérateur Le compartiment réfrigérateur est l’endroit idéal où ranger les plats finis de préparer, les pâtisseries, conserves, le lait condensé et le fromage dur. Consignes de rangement

1. Appuyez sur la touche de sélection du compartiment

congélateur 5. L'affichage compartiment congélateur 6 est activé.

2. Appuyez sur la touche « super » 12.

Lorsque l'affichage compartiment congélation 6 indique « super » et que le réglage de la température affiche -30 °C, le mode supercongélation est activé. La supercongélation se désactive automatiquement au bout de 2½ jours. à la température ambiante, dans le réfrigérateur, dans le four électrique, avec / sans ventilateur à air chaud, dans le micro-ondes.

Rangez des produits alimentaires frais et intacts. Ils conserveront ainsi plus longtemps leur qualité et leur fraîcheur. Produits tout prêts et liquides conditionnés : respectez la date de conservation minimum ou la date de consommation indiquée par le fabricant. Pour préserver l'arôme, la teinte et la fraîcheur, rangez les produits alimentaires bien emballés ou couverts. Vous éviterez de la sorte que des pièces en plastique transmettent le goût ou se décolorent dans le compartiment réfrigérateur. Attendez que les boissons et aliments chauds aient refroidi à la température de la pièce avant de les ranger dans l’appareil. Tenez compte des différentes zones froides dans le compartiment réfrigérateur L'air circulant dans le compartiment réfrigérateur fait que des zones différemment froides apparaissent. La zone la plus froide du congélateur se trouve en bas et au niveau de la clayette à grandes bouteilles. Zone la moins froide, elle, se trouve complètement en haut, contre la porte. Remarques ■ Rangez dans la zone la moins froide par ex. le fromage dur et le beurre. De la sorte, le fromage peut continuer de développer son arôme et le beurre demeure tartinable. ■ Dans le compartiment fraîcheur, rangez les aliments délicats tels que le poisson, la charcuterie, la viande (voir le chapitre « Compartiment fraîcheur »).

Ouvrir et fermer les portes du réfrigérateur La porte gauche du réfrigérateur est équipée d'un volet d'étanchéité. Ce volet assure l'étanchéité de la fente qui se trouve entre les deux portes du réfrigérateur. m Attention Le volet risque d'être endommagé si vous fermez la porte gauche du réfrigérateur alors que la porte droite du réfrigérateur est déjà fermée. Fermez donc toujours la porte gauche du réfrigérateur en premier. Super-réfrigération Pendant la super-réfrigération, la température dans le compartiment réfrigérateur descend le plus bas possible pendant env. 6 heures. Ensuite, l’appareil commute sur la température réglée avant que vous n’activiez la super-réfrigération. Activez la super-réfrigération par exemple

avant de ranger de grandes quantités d’aliments. avant de réfrigérer rapidement des boissons. Remarque Si vous avez activé la super-réfrigération, l'appareil peut fonctionner plus bruyamment. Allumer et éteindre

1. Appuyez sur le touche de sélection compartiment

réfrigérateur 1. L'affichage compartiment réfrigérateur 2 est activé.

2. Appuyez sur la touche « super » 12.

Lorsque l'affichage compartiment réfrigérateur 2 indique « super » et que le réglage de la température affiche +2 °C, le mode superréfrigération est activé. Bac fraîcheur L'appareil maintient la température régnant dans le bac fraîcheur proche de 0 °C. La température basse, qu'il est possible d'adapter spécifiquement au produit stocké respectif, assure aux produits alimentaires frais des conditions de stockage idéales. Il est possible de conserver les produits alimentaires, sans perte de fraîcheur, jusqu'à trois fois plus longtemps que dans la zone de réfrigération normale, pour préserver ainsi encore plus longtemps la fraîcheur, la teneur en substances nutritives et le goût.

Dans le bac fraîcheur règnent des températures plus basses que dans le compartiment réfrigérateur. Le réglage 0 °C peut faire qu'apparaissent des températures inférieures à 0 °C. La température doit donc être réglée en fonction des produits alimentaires stockés :

Poisson et viande, 0 °C Lait et yaourt, +2 °C Fruits et légumes, +4 °C Bac à fraîcheur humide Le bac à fraîcheur humide qui se trouve du côté droit du compartiment fraîcheur est recouvert d'un filtre spécial qui optimise la retenue de l'humidité de l'air dans le compartiment de rangement. L'humidité régnant dans le bac à fraîcheur humide peut donc atteindre 95 %, en fonction des produits rangés. Ce climat de stockage offre des conditions idéales aux fruits frais, à la salade, aux légumes, aux aromates et aux champignons. Remarque Suivant la quantité et la nature des produits stockés, de l'eau peu se condenser dans le bac à fraîcheur humide. Essuyez l'eau condensée avec un essuie-tout sec. Peuvent aller au compartiment fraîcheur : Par définition tous les produits alimentaires frais et qui doivent le rester encore assez longtemps tels que le poisson frais, les fruits de mer, la viande et la charcuterie, produits laitiers et plats précuisinés.

Produits non-adaptés au compartiment fraîcheur : Fruits et légumes craignant le froid (p. ex. les fruits tropicaux tels que les ananas, bananes, papayes, agrumes, melons, ainsi que les tomates, aubergines, courgettes, poivrons, concombres, pommes de terre). Le lieu de rangement idéal de ces produits alimentaires est le compartiment réfrigérateur. Équipement du compartiment congélateur (selon le modèle) Insert pour tiroir L'insert pour tiroir peut être sorti. Attention lors de l’achat de produits alimentaires : L’important, en ce qui concerne la durée de conservation de vos produits alimentaires, c’est leur fraîcheur à l’achat. Règle fondamentale : Plus les produits alimentaires que vous rangez dans l’appareil sont frais et plus ils resteront frais longtemps. Faites donc toujours bien attention, à l’achat, au degré de fraîcheur des produits alimentaires. Produits tout prêts et liquides conditionnés : respectez la date de conservation minimum ou la date de consommation indiquée par le fabricant. Durées de stockage (à 0 °C) suivant la qualité de départ Poisson frais, fruits de mer Volaille, viande (cuite / rôtie) Bœuf, porc, agneau, charcuterie (en tranches) Poisson fumé, brocolis Salade, fenouil, abricots, prunes Fromage à pâte molle, yaourt, fromage blanc, babeurre, chou-fleur jusqu’à 3 jours jusqu’à 5 jours jusqu’à 7 jours Distributeur de glaçons jusqu’à 14 jours jusqu’à 21 jours jusqu’à 30 jours

1. Retirez le bac à glaçons, remplissez-le aux ¾ d’eau

potable puis remettez-le en place.

2. Une fois que les glaçons se sont formés, tournez les

poignés des bacs à glaçons plusieurs fois vers la droite puis relâchez-les. Les glaçons se détachent et tombent dans le bac à glace.

3. Sortez les glaçons du bac à glace.

Fond de séparation avec accumulateur de froid Dans le fond de séparation entre les compartiments pour les aliments, les accumulateurs de froid et les petits aliments congelés peuvent être stockés de manière bien visible. En cas de coupure de courant ou de panne, l’accumulateur de froid retarde le réchauffement des produits congelés stockés dans l’appareil. Pour parvenir à la durée maximale de stockage, placez l’accumulateur de froid sur les produits alimentaires situés dans le compartiment le plus haut. Vous pouvez également retirer les accumulateurs de froid pour emporter des aliments par ex. dans un sac isotherme et les conserver ainsi au frais pendant une durée limitée. Une fois que le compartiment supérieur a été retiré, vous pouvez également retirer le fond de séparation. Agencement variable du compartiment intérieur (selon le modèle) Vous pouvez modifier à volonté l’agencement des clayettes dans le compartiment et des bacs en contreporte.

Tirez la clayette en avant, abaissez-la et faites-la basculer latéralement pour l’extraire.

Vous pouvez modifier la hauteur des rangements en contre-porte sans devoir les extraire. Pour faire descendre les rangements en contreporte, appuyez simultanément sur les boutons situés sur leur face inférieure. Vous pouvez déplacer les rangements vers le haut sans devoir appuyer sur les boutons. Pour les retirer, soulevez le rangement en contreporte, puis extrayez-le.

Arrêt et remisage de l'appareil Coupure de l’appareil Appuyez sur la touche Marche / Arrêt. Le groupe frigorifique et l’éclairage s’éteignent. Remisage de l'appareil

Si l'appareil doit rester longtemps sans servir :

1. Éteignez l'appareil.

2. Débranchez la fiche mâle du secteur ou ramenez

le disjoncteur en position éteinte.

3. Nettoyez l'appareil.

4. Laissez la porte de l'appareil ouverte.

Si vous dégivrez l'appareil Compartiment congélateur Equipement Pour les nettoyer, toutes les pièces réglables du l’appareil peuvent être extraites (voir le chapitre « Agencement variable du volume intérieur »). Grâce au système NoFrost entièrement automatique, le compartiment congélateur ne se couvre pas de givre. La nécessité de dégivrer disparaît. Remarque Pour extraire et nettoyer les bacs, ouvrez les portes en grand, à plus de 90°. Compartiment réfrigérateur

1. Commencez par extraire le bac fraîcheur de droite.

Ensuite, extrayez le filtre à humidité.

2. Soulevez le couvercle du filtre, extrayez ce dernier,

nettoyez-le dans de l'eau tiède, laissez-le sécher, puis réassemblez-le. La décongélation a lieu automatiquement. L’eau de condensation sort par l’orifice d’écoulement puis gagne le bac d’évaporation au dos de l’appareil. Retirer le filtre à humidité Nettoyage de l’appareil m Mise en garde Ne nettoyez jamais l’intérieur de l’appareil avec un nettoyeur à vapeur ! m Attention N’utilisez aucun produit de nettoyage contenant du sable, du chlorure ou de l’acide, ni aucun solvant. m Attention N’utilisez jamais d’éponges abrasives ou susceptibles de rayer. Des zones corrodées pourraient apparaître sur les surfaces métalliques. m Attention Ne nettoyez jamais les clayettes et les bacs au lavevaisselle. Ces pièces pourraient se déformer ! Procédez comme suit :

1. Éteignez l’appareil avant de le nettoyer.

2. Débranchez la fiche mâle du secteur ou ramenez le

disjoncteur en position éteinte.

3. Retirez les produits surgelés et stockez-les dans un

endroit frais. Posez l’accumulateur de froid (si présent) sur les produits alimentaires.

4. Attendez que la couche de givre ait fondu.

5. Ne nettoyez l’appareil qu’avec un chiffon doux, de

l’eau tiède et du produit à vaisselle présentant un pH neutre. L’eau de nettoyage ne doit pas pénétrer dans l’éclairage.

6. N’essuyez le joint de porte qu’avec un chiffon

et de l’eau propre ; ensuite, séchez-le à fond.

7. Après le nettoyage : rebranchez la fiche mâle de

l’appareil puis réenclenchez-le.

8. Rangez à nouveau les produits congelés.

Éclairage (LED) Votre appareil est équipé d’un éclairage par LED ne demandant pas d’entretien. Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés.

Placez l’appareil dans un local sec et aérable. Veillez à ce que l’appareil ne soit pas directement exposé aux rayons solaires et qu’il ne se trouve pas à proximité d’une source de chaleur (par ex. radiateur, cuisinière). Utilisez le cas échéant une plaque isolante. N’obstruez pas les grilles d’aération de l’appareil. Attendez que les plats chauds aient refroidi avant de les ranger dans le compartiment congélateur. Déposez le produit congelé dans le compartiment réfrigérateur et profitez de son froid pour refroidir les produits alimentaires. N’ouvrez la porte de l’appareil que le plus brièvement possible. Veillez à ce que la porte du compartiment congélateur soit correctement fermée. Si présent : Montez les écarteurs muraux pour parvenir à la quantité mentionnée d’énergie absorbée par l’appareil (voir « Installation de l’appareil », section « Aération »). Un écart moins élevé par rapport au mur ne restreint pas le fonctionnement de l’appareil. Dans ce cas, l’énergie absorbée peut augmenter légèrement. L'agencement des pièces d'équipement n'influe pas sur l'énergie absorbée par l'appareil.

Bruits de fonctionnement Bruits parfaitement normaux Bourdonnement sourd Les moteurs tournent (par ex. groupes frigorifiques, ventilateur). Clapotis, sifflement léger ou gargouillis Le fluide frigorigène circule dans les tuyaux. Cliquetis Le moteur, les interrupteurs ou les électrovannes s’allument / s’éteignent. Éviter la génération de bruits L'appareil ne repose pas d'aplomb Veuillez mettre l’appareil d’aplomb à l’aide d’un niveau à bulle. Ajustez ensuite l'horizontalité par les pieds à vis ou placez un objet dessous. L'appareil touche quelque chose Eloignez l'appareil de meubles ou d'appareils voisins. Les bacs ou surfaces de rangement vacillent ou se coincent Vérifiez les pièces amovibles puis remettez-les en place correctement. Des bouteilles ou récipients se touchent Eloignez légèrement les bouteilles ou récipients les uns des autres.

Remédier soi même aux petites pannes Avant d’appeler le service après-vente (SAV) : Vérifiez svp si vous ne pouvez pas remédier vous-même au dérangement à l’aide des instructions qui suivent. Soumettez l’appareil à un autodiagnostic (voir le chapitre « Autodiagnostic de l’appareil »). Vous éviterez des dépenses inutiles car le déplacement du technicien du SAV vous sera facturé même pendant la période de garantie. Dérangement Cause possible La température dévie fortement par rapport au réglage. Remède Dans certains cas, il suffira d'éteindre l'appareil pendant 5 minutes. Si la température est trop élevée, vérifiez au bout de seulement quelques heures si un rapprochement de la température a eu lieu. Si la température est trop basse, vérifiez à nouveau la température le lendemain. Aucun voyant ne s'allume. Coupure de courant ; disjoncteur disjoncté ; fiche mâle pas complètement branchée dans la prise. Branchez la fiche mâle dans la prise de courant. Vérifiez s'il y a du courant, vérifiez les fusibles / disjoncteurs. L'alarme sonore retentit. La touche d'alarme 14 s'allume. Dérangement - la température est trop élevée dans le compartiment congélateur ! Pour désactiver l'alarme sonore, appuyez sur la touche d'alarme 14. L'appareil est ouvert. Fermez l'appareil. Les orifices d'entrée et de sortie d'air sont recouverts. Veillez à ce que l'air puisse entrer et sortir librement. Trop de produits alimentaires ont été rangés à Ne dépassez pas la capacité de congélation maximale. la fois pour les faire congeler. Une fois que vous avez supprimé ce dérangement, la touche d'alarme s'éteint au bout d'un certain temps. L’éclairage ne fonctionne pas. L’interrupteur de l’éclairage est coincé. Vérifiez si l’interrupteur d’éclairage se déplace. L’éclairage est défectueux. (Voir le chapitre « Éclairage ».) Le fond du compartiment de réfrigération est mouillé. La rigole à eau de dégivrage ou le trou d’écoulement sont bouchés. Nettoyez la rigole d’écoulement de l’eau de condensation et le tuyau d’écoulement voir « Nettoyage de l’appareil ». Les parois latérales de l'appareil sont chaudes. Les parois latérales recèlent en effet des tubes Ceci est un comportement normal qui ne représente aucune qui se réchauffent pendant le processus de anomalie de fonctionnement. refroidissement. L’appareil ne refroidit pas. L’éclairage ne fonctionne pas. Affichage éteint. L’appareil est éteint. Appuyez sur la touche Marche / Arrêt. Coupure de courant. Vérifiez la présence de courant. Le groupe frigorifique s'enclenche de plus en plus souvent et longtemps. Le fusible / disjoncteur a été retiré / se trouve Vérifiez le fusible / disjoncteur. en position éteinte. Fiche mâle incorrectement branchée dans la prise de courant. Vérifiez si la fiche mâle est bien branchée dans la prise de courant. Vous avez ouvert fréquemment l'appareil. N'ouvrez pas l'appareil inutilement. Les orifices d'apport et d'évacuation d'air sont Enlevez ces obstacles. recouverts par des objets faisant obstacle. Vous avez mis une assez grande quantité d'aliments à congeler. Ne dépassez pas la capacité de congélation maximale.

Autodiagnostic de l’appareil Service après-vente Votre appareil est équipé d’un programme automatique d’autodiagnostic qui vous affiche les sources de défauts ; seul le service après-vente est en mesure de les supprimer. Pour connaître le service après-vente situé le plus près de chez vous, consultez l'annuaire téléphonique ou le répertoire des services après-vente (SAV). Veuillez indiquer au SAV le numéro de série (E-Nr.) de l'appareil et son numéro de fabrication (FD-Nr.). Vous trouverez ces indications sur la plaque signalétique. Lancer l’autodiagnostic de l’appareil

1. Éteignez l'appareil et attendez 5 minutes.

2. Rallumez l'appareil.

3. Appuyez simultanément sur le touche Mode 7 et la

touche de confirmation 13 pendant 5 secondes. Le programme d’auto-test démarre. Si la mention « E.. » s’affiche, il s’agit d’un défaut. Si ce défaut s'affiche, prévenez le service après-vente. Terminer l’autodiagnostic de l’appareil Appuyez de nouveau simultanément sur le touche Mode 7 et la touche de confirmation 13 pendant 5 secondes. Aidez-nous à éviter des déplacements inutiles : indiquez les numéros de série et de fabrication. Vous économiserez ainsi des suppléments de frais inutiles. Commande de réparation et conseils en cas de dérangements Vous trouverez les données de contact pour tous les pays dans l’annuaire ci-joint du service après-vente.
