BEDIENUNGSANLEITUNG KMF40SW20 BOSCH

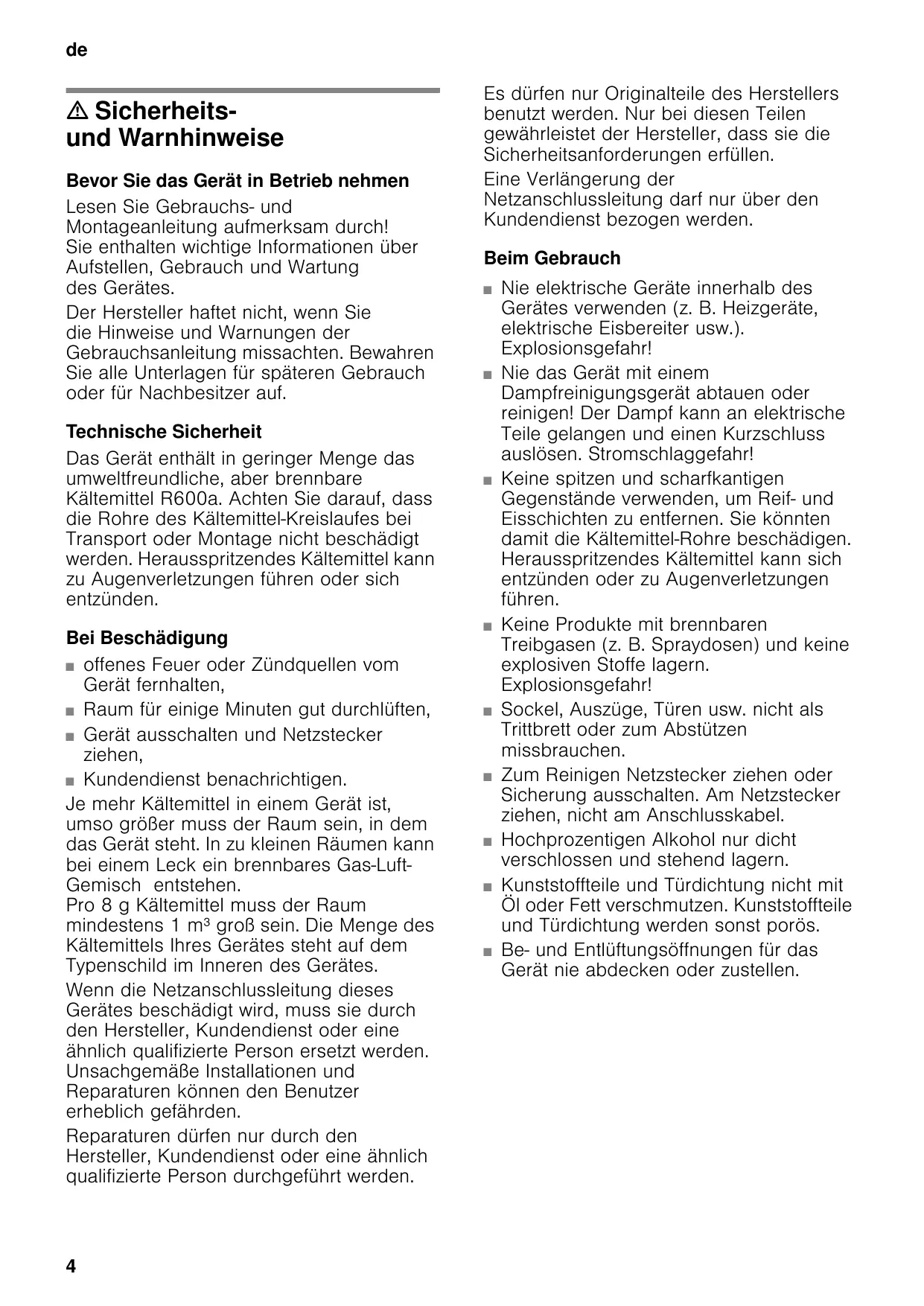

m Sicherheits- und Warnhinweise Bevor Sie das Gerät in Betrieb nehmen Lesen Sie Gebrauchs- und Montageanleitung aufmerksam durch! Sie enthalten wichtige Informationen über Aufstellen, Gebrauch und Wartung des Gerätes. Der Hersteller haftet nicht, wenn Sie die Hinweise und Warnungen der Gebrauchsanleitung missachten. Bewahren Sie alle Unterlagen für späteren Gebrauch oder für Nachbesitzer auf. Technische Sicherheit Das Gerät enthält in geringer Menge das umweltfreundliche, aber brennbare Kältemittel R600a. Achten Sie darauf, dass die Rohre des Kältemittel-Kreislaufes bei Transport oder Montage nicht beschädigt werden. Herausspritzendes Kältemittel kann zu Augenverletzungen führen oder sich entzünden. Bei Beschädigung ■ offenes Feuer oder Zündquellen vom Gerät fernhalten, ■ Raum für einige Minuten gut durchlüften, ■ Gerät ausschalten und Netzstecker ziehen, ■ Kundendienst benachrichtigen. Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, in dem das Gerät steht. In zu kleinen Räumen kann bei einem Leck ein brennbares Gas-LuftGemisch entstehen. Pro 8 g Kältemittel muss der Raum mindestens 1 m³ groß sein. Die Menge des Kältemittels Ihres Gerätes steht auf dem Typenschild im Inneren des Gerätes. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller, Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden. Unsachgemäße Installationen und Reparaturen können den Benutzer erheblich gefährden. Reparaturen dürfen nur durch den Hersteller, Kundendienst oder eine ähnlich qualifizierte Person durchgeführt werden.

Es dürfen nur Originalteile des Herstellers benutzt werden. Nur bei diesen Teilen gewährleistet der Hersteller, dass sie die Sicherheitsanforderungen erfüllen. Eine Verlängerung der Netzanschlussleitung darf nur über den Kundendienst bezogen werden. Beim Gebrauch

Nie elektrische Geräte innerhalb des Gerätes verwenden (z. B. Heizgeräte, elektrische Eisbereiter usw.). Explosionsgefahr! Nie das Gerät mit einem Dampfreinigungsgerät abtauen oder reinigen! Der Dampf kann an elektrische Teile gelangen und einen Kurzschluss auslösen. Stromschlaggefahr! Keine spitzen und scharfkantigen Gegenstände verwenden, um Reif- und Eisschichten zu entfernen. Sie könnten damit die Kältemittel-Rohre beschädigen. Herausspritzendes Kältemittel kann sich entzünden oder zu Augenverletzungen führen. Keine Produkte mit brennbaren Treibgasen (z. B. Spraydosen) und keine explosiven Stoffe lagern. Explosionsgefahr! Sockel, Auszüge, Türen usw. nicht als Trittbrett oder zum Abstützen missbrauchen. Zum Reinigen Netzstecker ziehen oder Sicherung ausschalten. Am Netzstecker ziehen, nicht am Anschlusskabel. Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern. Kunststoffteile und Türdichtung nicht mit Öl oder Fett verschmutzen. Kunststoffteile und Türdichtung werden sonst porös. Be- und Entlüftungsöffnungen für das Gerät nie abdecken oder zustellen.

Vermeidung von Risiken für Kinder und gefährdete Personen: Gefährdet sind Kinder, Personen, die körperlich, psychisch oder in ihrer Wahrnehmung eingeschränkt sind sowie Personen, die nicht genügend Wissen über die sichere Bedienung des Gerätes haben. Stellen Sie sicher, dass Kinder und gefährdete Personen die Gefahren verstanden haben. Eine für die Sicherheit verantwortliche Person muss Kinder und gefährdete Personen am Gerät beaufsichtigen oder anleiten. Nur Kinder ab 8 Jahren das Gerät benutzen lassen. Bei Reinigung und Wartung Kinder beaufsichtigen. Niemals Kinder mit dem Gerät spielen lassen. Im Gefrierraum keine Flüssigkeiten in Flaschen und Dosen lagern (besonders kohlensäurehaltige Getränke). Flaschen und Dosen können platzen! Nie Gefriergut sofort, nachdem es aus dem Gefrierraum genommen wird, in den Mund nehmen. Gefrierverbrennungsgefahr! Vermeiden Sie längeren Kontakt der Hände mit dem Gefriergut, Eis oder den Verdampferrohren usw. Gefrierverbrennungsgefahr! Kinder im Haushalt

Verpackung und deren Teile nicht Kindern überlassen. Erstickungsgefahr durch Faltkartons und Folien! Das Gerät ist kein Spielzeug für Kinder! Bei Gerät mit Türschloss: Schlüssel außer Reichweite von Kindern aufbewahren! Das Gerät ist funkentstört nach EURichtlinie 2004/108/EC. Der Kältekreislauf ist auf Dichtheit geprüft. Dieses Erzeugnis entspricht den einschlägigen Sicherheitsbestimmungen für Elektrogeräte (EN 60335-2-24). Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt. Hinweise zur Entsorgung

• Verpackung entsorgen Die Verpackung schützt Ihr Gerät vor Transportschäden. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit: Entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei der Gemeindeverwaltung.

• Altgerät entsorgen Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. m Warnung Bei ausgedienten Geräten

1. Netzstecker ziehen.

2. Anschlusskabel durchtrennen und mit dem

Netzstecker entfernen.

3. Ablagen und Behälter nicht herausnehmen,

um Kindern das Hineinklettern zu erschweren!

4. Kinder nicht mit dem ausgedienten Gerät spielen

lassen. Erstickungsgefahr! Kältegeräte enthalten Kältemittel und in der Isolierung Gase. Kältemittel und Gase müssen fachgerecht entsorgt werden. Rohre des Kältemittel-Kreislaufes bis zur fachgerechten Entsorgung nicht beschädigen. Allgemeine Bestimmungen Das Gerät eignet sich zum Kühlen und Gefrieren von Lebensmitteln, ■ zur Eisbereitung. Dieses Gerät ist für den häuslichen Gebrauch im Privathaushalt und das häusliche Umfeld bestimmt.

Lieferumfang Prüfen Sie nach dem Auspacken alle Teile auf eventuelle Transportschäden. Wenden Sie sich bei Beanstandungen an den Händler, bei dem Sie das Gerät erworben haben oder an unseren Kundendienst. Die Lieferung besteht aus folgenden Teilen: ■ Standgerät ■ Beutel mit Montagematerial ■ Ausstattung (modellabhängig) ■ Gebrauchsanleitung ■ Kundendienstheft ■ Garantiebeilage ■ Informationen zu Energieverbrauch und Geräuschen Gerät aufstellen Transport Damit die Türen bis zum Anschlag geöffnet werden können, sind beim Aufstellen in einer Raumecke oder Nische seitliche Mindestabstände einzuhalten (siehe Kapitel Aufstellmaße). Übersteigt die Tiefe der benachbarten Kücheneinrichtung 60 cm, sind seitliche Mindestabstände einzuhalten, um den vollen Türöffnungswinkel auszunutzen (siehe Kapitel Türöffnungswinkel). Raumtemperatur und Belüftung beachten Raumtemperatur Die Klimaklasse steht auf dem Typenschild. Sie gibt an, innerhalb welcher Raumtemperaturen das Gerät betrieben werden kann. Das Typenschild befindet sich rechts unten im Kühlraum. Klimaklasse

zulässige Raumtemperatur +10 °C bis 32 °C +16 °C bis 32 °C +16 °C bis 38 °C +16 °C bis 43 °C Das Gerät ist schwer. Beim Transport und bei der Montage sichern!. Auf Grund des Gewichts und der Abmessungen des Gerätes und um das Risiko von Verletzungen oder Schäden am Gerät zu minimieren, sind mindestens zwei Personen für die sichere Aufstellung des Gerätes erforderlich. Hinweis Das Gerät ist innerhalb der Raumtemperaturgrenzen der angegebenen Klimaklasse voll funktionsfähig. Wird ein Gerät der Klimaklasse SN bei kälteren Raumtemperaturen betrieben, können Beschädigungen am Gerät bis zu einer Temperatur von +5 °C ausgeschlossen werden. Aufstellort Belüftung Auf keinen Fall Belüftungs- und Entlüftungsöffnungen an der Rückwand des Gerätes abdecken. Die erwärmte Luft muss ungehindert abziehen können. Die Kühlmaschine muss sonst mehr leisten. Dies erhöht den Stromverbrauch. Stecken Sie die beiliegenden Abstandshalter auf die vorgesehene Halterung der Geräterückseite. Dadurch wird der Mindestabstand zur Wand eingehalten. Zum Aufstellen eignet sich ein trockener, belüftbarer Raum. Der Aufstellplatz sollte nicht direkter Sonnenbestrahlung ausgesetzt und nicht in der Nähe einer Wärmequelle wie Herd, Heizkörper etc. sein. Wenn das Aufstellen neben einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur Wärmequelle ein: Zu Elektro- oder Gasherden 3 cm. Zu Öl- oder Kohleanstellherden 30 cm. Beim Aufstellen neben einem anderen Kühl- oder Gefriergerät ist ein seitlicher Mindestabstand von 25 mm erforderlich, um Schwitzwasserbildung zu vermeiden. Wird das Gerät oben mit einer Blende oder einem Schrank überbaut, ist ein Spalt von 30 mm vorzusehen, damit das Gerät bei Bedarf aus der Nische herausgezogen werden kann. Die erwärmte Luft an der Rückseite des Gerätes, muss ungehindert abziehen können.

Untergrund m Achtung Das Gerät ist sehr schwer. Ausführung: 158 kg Der Boden am Aufstellort darf nicht nachgeben, Boden eventuell verstärken.

Türöffnungswinkel Türen ausrichten Das Gerät verfügt über verstellbare Türanschläge. Mit diesen können die Türen ausgerichtet werden.

1. Öffnen Sie beide Kühlraumtüren und die oberste

Schublade des Gefrierraums.

2. Unter den unteren Scharnieren der Kühlraumtüren

befindet sich jeweils eine Schraube. Verwenden Sie einen Kreuzschlitzschraubendreher um durch Verstellen der Schrauben die Türen auszurichten.

3. Mit jeder Schraubendrehung im Uhrzeigersinn wird

die entsprechende Tür um 1,5 mm höhergestellt. Die maximal verstellbare Höhe liegt bei 3 mm. Hinweis Um die Schrauben leichter drehen zu können, sollten die Türen ohne Beladung sein. Zusätzlich können Sie die Türverstellung durch Anheben erleichtern. Gerät ausrichten Gerät auf den vorgesehenen Platz stellen und ausrichten. Es muss fest und eben stehen. Unebenheiten des Bodens durch die beiden vorderen Schraubfüße ausgleichen. Zum Verstellen der Schraubfüße einen Schraubenschlüssel verwenden. Hinweis Das Gerät muss senkrecht stehen. Richten Sie es mit Hilfe einer Wasserwaage aus.

Türgriffabdeckungen montieren Montieren Sie die beigelegten Abdeckungen an den Kanten der Türgriffe. Dadurch vermeiden Sie, daß sich Kinder an den Kanten verletzen. m Warnung Das Gerät darf auf keinen Fall an elektronische Energiesparstecker angeschlossen werden. Zum Gebrauch unserer Geräte können sinus- und netzgeführte Wechselrichter verwendet werden. Netzgeführte Wechselrichter werden bei Photovoltaikanlagen verwendet, die direkt ans öffentliche Stromnetz angeschlossen werden. Bei Insellösungen (z. B. bei Schiffen oder Gebirgshütten), die keinen direkten Anschluss ans öffentliche Stromnetz haben, müssen sinusgeführte Wechselrichter verwendet werden. Gerätetüren demontieren Wenn das Gerät nicht durch die Wohnungstür passt, können die Gerätetüren abgeschraubt werden. m Achtung Das Abschrauben der Gerätetüren darf nur durch den Kundendienst erfolgen. Gerät anschließen Das Gerät von einem Fachmann nach beiliegender Montageanleitung aufstellen und anschließen lassen. Die Transportsicherungen der Ablagen und Absteller erst nach dem Aufstellen entfernen. Neben den gesetzlich vorgeschriebenen nationalen Vorschriften sind die Anschlussbedingungen der örtlichen Elektrizitätswerke einzuhalten. Nach dem Aufstellen des Gerätes mindestens 1 Stunde warten, bis das Gerät in Betrieb genommen wird. Während des Transports kann es vorkommen, dass sich das im Verdichter enthaltene Öl im Kältesystem verlagert. Vor der ersten Inbetriebnahme den Innenraum des Gerätes reinigen (siehe Kapitel Gerät reinigen). Elektrischer Anschluss Die Steckdose muss nahe dem Gerät und auch nach dem Aufstellen des Gerätes frei zugänglich sein. Das Gerät entspricht der Schutzklasse I. Über eine vorschriftsmäßig installierte Steckdose mit Schutzleiter das Gerät an 220–240 V/50 Hz Wechselstrom anschließen. Die Steckdose muss mit einer Sicherung (10–16 A) abgesichert sein. Bei Geräten, die in nicht-europäischen Ländern betrieben werden, ist auf dem Typenschild zu überprüfen, ob die angegebene Spannung und Stromart mit den Werten Ihres Stromnetzes übereinstimmt. Diese Angaben finden Sie auf dem Typenschild (siehe Kapitel Kundendienst).

Gerät kennenlernen Diese Gebrauchsanleitung gilt für mehrere Modelle. Abweichungen bei den Abbildungen sind möglich. SRZHU9HQWLODWLRQ

• Nicht bei allen Modellen.

Kühlraum Frischkühlraum Gefrierraum Hauptschalter Ein/Aus Lichtschalter Kühlraum Butter- und Käsefach Beleuchtung Kühlraum Ablage für kleine Flaschen Türdichtungsklappe

Ablage für große Flaschen Frischkühlbehälter Gefriergutbehälter Bedien- und Anzeigefeld Ventilator Verstellbarer Absteller (EasyLift) Glasablage im Kühlraum Flaschenablage Snack-Box

Bedien- und Anzeigefeld Das Bedien- und Anzeigefeld an der Türe besteht aus einem Berührungsfeld. Durch Berühren eines Tastenfeldes wird die entsprechende Funktion ausgelöst.

Auswahltaste Kühlraum Ermöglicht die Temperatureinstellung im Kühlraum. Anzeige Kühlraum Zeigt die aktuelle Temperatureinstellung im Kühlraum an. Auswahltaste Frischkühlraum Ermöglicht die Temperatureinstellung im Frischkühlraum. Anzeige Frischkühlbehälter Zeigt die aktuelle Temperatureinstellung im Frischkühlbehälter an. Auswahltaste Gefrierraum Ermöglicht die Temperatureinstellung für den Gefrierraum. Anzeige Gefrierraum Zeigt die aktuelle Temperatureinstellung im Gefrierraum an. Mode-Taste Zur Auswahl der Sonderfunktionen (siehe Kapitel Sonderfunktionen). Anzeige Sonderfunktionen (Siehe Kapitel Sonderfunktionen.) Timer-Taste Mit dieser Funktion können Sie einen Zeitablauf einstellen und werden mit einem akustischen Signal erinnert (siehe Kapitel Sonderfunktionen).

Anzeige Timer Zeigt den Zeitablauf bei aktivierter Sonderfunktion des Timers an. Einstell-Tasten +/Die Tasten dienen zum Einstellen der Temperaturen der verschiedenen Kühlzonen. ■ Verändern der Zeiteinstellung der Sonderfunktion Timer. Super-Taste Dient zum Einschalten der Funktionen SuperKühlen (Kühlraum) sowie Super-Gefrieren (Gefrierfach) (siehe Kapitel Super-Kühlen bzw. siehe Kapitel Super-Gefrieren). Bestätigungstaste Diese Taste dient als Bestätigungstaste der ausgewählten Sonderfunktionen. Alarm/lock-Taste Die Taste dient zum

Abschalten des Warntons (siehe Kapitel Alarmfunktion) Ausschalten der Tastensperre (siehe Kapitel Sonderfunktionen).

Gerät einschalten Das Gerät mit Ein/Aus-Taste 1 einschalten. Es ertönt ein Warnton. Die Temperaturanzeige Gefrierraum 6 und die Anzeige Alarm leuchten. Drücken Sie die Alarm-Taste 14. Der Warnton schaltet ab und die Anzeige Alarm hört auf zu blinken. Die Temperaturanzeige Gefrierraum 6 zeigt die eingestellte Temperatur an. Die Anzeige Alarm erlischt, sobald das Gerät die eingestellte Temperatur erreicht hat. Die voreingestellten Temperaturen werden nach mehreren Stunden erreicht. Vorher keine Lebensmittel in das Gerät legen. Temperatur einstellen Um Einstellungen an Ihrem Gerät vornehmen zu können:

1. Mit den Auswahltasten Kühlraum 1,

Frischkühlraum 3 oder Gefrierraum 5 den gewünschten Bereich auswählen.

2. Mit den Einstell-Tasten +/- 11 die gewünschte

Temperatur einstellen. Kühlraum Temperaturalarm Der Temperaturalarm schaltet sich ein, wenn es im Gerät zu warm ist und die Lebensmittel gefährdet sind. Ohne Gefahr für die Lebensmittel kann das akustische und optische Signal erfolgen bei: Inbetriebnahme des Gerätes. Einlegen großer Mengen frischer Lebensmittel. Im jeweiligen Anzeigefeld wird “Alarm” angezeigt und ein Warnton ertönt. Nach Drücken der Alarm-Taste zeigt die Temperaturanzeige für mehrere Sekunden die wärmste Temperatur an, die im Gefrierraum geherrscht hat. Danach wird wieder die eingestellte Temperatur angezeigt. In der Anzeige verschwindet “Alarm”, sobald die eingestellte Temperatur wieder erreicht ist.

Hinweise ■ An- oder aufgetautes Gefriergut nicht wieder einfrieren. Erst nach dem Verarbeiten zu einem Fertiggericht (gekocht oder gebraten) kann es erneut eingefroren werden. Die maximale Lagerdauer nicht mehr voll nutzen. ■ Wenn es im Kühlraum zu warm geworden ist, erwärmtes Kühlgut vor dem Verzehr erhitzen. Rohe Lebensmittel im Zweifel nicht mehr verwenden. (von +2 °C bis +10 °C einstellbar) Wir empfehlen eine Einstellung von +4 °C. Empfindliche Lebensmittel sollten nicht wärmer als +4 °C gelagert werden. Sonderfunktionen Frischkühlraum Mit dieser Funktion schalten Sie das Gerät in den energiesparenden Betrieb um. (von 0 °C bis +8 °C einstellbar) Wir empfehlen eine Einstellung von 0 °C. Hinweis Wenn sich auf dem Kühlgut im Frischkühlraum Frost bildet, die Temperatur wärmer einstellen! [eco] Das Gerät stellt automatisch folgende Temperaturen ein: ■ Kühlraum: + 6 °C ■ Frischkühlraum: 0 °C ■ Gefrierraum: - 16 °C Gefrierraum [eco] ein-/ausschalten (von -16 °C bis -26 °C einstellbar) Wir empfehlen eine Einstellung von -18 °C.

1. Mode-Taste 7 drücken.

2. Mode-Taste 7 so oft drücken, bis auf dem

Anzeigefeld “eco” mit einem Pfeil markiert ist.

3. Mit Taste 13 die Auswahl bestätigen.

Wenn seitlich neben der Auswahl ein Balken erscheint, ist die Funktion eingeschaltet. Alarmfunktion Durch Drücken der Alarm-Taste schaltet sich der Warnton ab. In folgenden Fällen kann ein Alarm ausgelöst werden: Türalarm Wenn das Gerät für eine längere Zeit offen steht, schaltet sich der Türalarm (Dauerton) ein. Durch Schließen des Geräts oder Drücken der Alarm-Taste 14 schaltet sich der Warnton wieder ab.

[fresh] Mit dem Frisch-Modus [fresh] bleiben Lebensmittel noch länger frisch. Das Gerät stellt automatisch folgende Temperaturen ein: ■ Kühlraum: + 4 °C ■ Frischkühlraum: 0 °C ■ Gefrierraum: - 18 °C

[fresh] ein-/ausschalten

1. Mode-Taste 7 drücken.

2. Mode-Taste 7 so oft drücken, bis auf dem

Anzeigefeld “fresh” mit einem Pfeil markiert ist.

3. Mit Taste 13 die Auswahl bestätigen.

Wenn seitlich neben der Auswahl ein Balken erscheint, ist die Funktion eingeschaltet. [vacation] Bei längerer Abwesenheit können Sie das Gerät in den energiesparenden Urlaubs-Modus umstellen. m Achtung Lagern Sie während dieser Zeit keine Lebensmittel im Kühlraum! Das Gerät stellt automatisch folgende Temperaturen ein: ■ Kühlraum: + 14 °C ■ Frischkühlraum: + 14 °C Der Gefrierraum behält die eingestellten Temperaturen bei. [vacation] ein-/ausschalten

1. Mode-Taste 7 drücken.

2. Mode-Taste 7 so oft drücken, bis auf dem

Anzeigefeld “vacation” mit einem Pfeil markiert ist.

3. Mit Taste 13 die Auswahl bestätigen.

Wenn seitlich neben der Auswahl ein Balken erscheint, ist die Funktion eingeschaltet. [lock] Mit der [lock]-Funktion können Sie das Gerät vor ungewollter Bedienung sichern. [lock] ein-/ausschalten

1. Mode-Taste 7 drücken.

2. Mode-Taste 7 so oft drücken, bis auf dem

Anzeigefeld “lock” mit einem Pfeil markiert ist.

3. Mit Taste 13 die Auswahl bestätigen.

Wenn seitlich neben der Auswahl ein Balken erscheint, ist die Funktion eingeschaltet. Einstellungen über die Tasten sind nicht mehr möglich. Drücken Sie für 3 Sekunden auf die Taste “Alarm/ Lock” 14 um die Funktion wieder auszuschalten.

2. Mit den Einstelltasten +/- 11 die gewünschte

Minutenanzahl einstellen.

3. Mit Bestätigungstaste 13 die Einstellung bestätigen

und den Timer starten. Im Anzeigefeld Timer 10 wird die verbleibende Minutenanzahl angezeigt. Nach Ablauf der eingestellten Minutenanzahl ertönt ein Alarmsignal.

4. Alarmsignal mit Taste “Alarm/Lock” 14 beendigen.

Die Timer Funktion ist beendet. Nutzinhalt Die Angaben zum Nutzinhalt finden Sie in Ihrem Gerät auf dem Typenschild (siehe Bild im Kapitel Kundendienst). Der Gefrierraum Den Gefrierraum verwenden

Zum Lagern von Tiefkühlkost. Zum Herstellen von Eiswürfeln. Zum Einfrieren von Lebensmitteln. Hinweis Achten Sie darauf, dass der Gefrierraum immer geschlossen ist! Bei offenem Gerät taut das Gefriergut auf und der Gefrierraum vereist stark. Außerdem: Energieverschwendung durch hohen Stromverbrauch! Nach dem Schließen des Gefrierraums entsteht ein Unterdruck, dadurch entsteht ein saugendes Geräusch. Warten Sie zwei bis drei Minuten, bis sich der Unterdruck ausgeglichen hat. Wir empfehlen, den Eiswürfelbehälter im Gerät zu belassen. Damit ist eine optimale Temperaturverteilung im Gefrierraum gewährleistet. Tiefkühlkost einkaufen

Verpackung darf nicht beschädigt sein. Haltbarkeitsdatum beachten. Temperatur in der Verkaufstruhe muss -18 °C oder kälter sein. Tiefkühlkost möglichst in einer Isoliertasche transportieren und schnell in den Gefrierraum legen. timer Mit dieser Funktion können Sie einen Zeitablauf von 1– 99 Minuten einstellen. Sie werden mit einem Signal erinnert, z. B. wenn Lebensmittel nach einer gewissen Zeit aus dem Fach entnommen werden sollen. Vom Werk ist ein Wert von 20 Minuten voreingestellt. m Achtung Max. Gefriervermögen Angaben über das max. Gefriervermögen in 24 Stunden finden Sie auf dem Typenschild (siehe Bild im Kapitel Kundendienst) Getränkeflaschen können platzen, wenn sie länger als 20 Minuten im Gefrierraum gelagert werden. Timer einstellen und starten

1. Auswahl-Taste Timer 9 drücken.

Frische Lebensmittel einfrieren Super-Gefrieren Verwenden Sie zum Einfrieren nur frische und einwandfreie Lebensmittel. Um Nährwert, Aroma und Farbe möglichst gut zu erhalten, sollte Gemüse vor dem Einfrieren blanchiert werden. Bei Auberginen, Paprika, Zucchini und Spargel ist das Blanchieren nicht erforderlich. Literatur über das Einfrieren und Blanchieren finden Sie im Buchhandel. Lebensmittel sollen möglichst schnell bis zum Kern durchgefroren werden, damit Vitamine, Nährwerte, Aussehen und Geschmack erhalten bleiben. Schalten Sie einige Stunden vor dem Einlegen der frischen Lebensmittel das Super-Gefrieren ein, um einen unerwünschten Temperaturanstieg zu vermeiden. Im Allgemeinen genügen 4–6 Stunden. Das Gerät arbeitet nach dem Einschalten ständig, im Gefrierraum wird eine sehr kalte Temperatur erreicht. Soll das max. Gefriervermögen genutzt werden, ist das Super-Gefrieren 24 Stunden vor dem Einlegen der frischen Ware einzuschalten. Kleinere Mengen Lebensmittel (bis zu 2 kg) können Sie ohne Super-Gefrieren einfrieren. Hinweis Einzufrierende Lebensmittel nicht mit bereits gefrorenen in Berührung bringen.

Zum Einfrieren geeignet sind: Backwaren, Fisch und Meeresfrüchte, Fleisch, Wild, Geflügel, Gemüse, Obst, Kräuter, Eier ohne Schale, Milchprodukte wie Käse, Butter und Quark, fertige Gerichte und Speisereste wie Suppen, Eintöpfe, gegartes Fleisch und Fisch, Kartoffelspeisen, Aufläufe und Süßspeisen. Zum Einfrieren nicht geeignet sind: Gemüsesorten, die üblicherweise roh verzehrt werden, wie Blattsalate oder Radieschen, Eier in der Schale, Weintrauben, ganze Äpfel, Birnen und Pfirsiche, hartgekochte Eier, Joghurt, Dickmilch, saure Sahne, Creme Fraiche und Mayonnaise. Gefriergut verpacken Lebensmittel luftdicht verpacken, damit sie den Geschmack nicht verlieren oder austrocknen.

1. Lebensmittel in die Verpackung einlegen.

2. Luft herausdrücken.

3. Verpackung dicht verschließen.

4. Verpackung mit Inhalt und Einfrierdatum beschriften.

Als Verpackung geeignet: Kunststoff-Folie, Schlauch-Folie aus Polyethylen, AluFolie, Gefrierdosen. Diese Produkte finden Sie im Fachhandel. Hinweis Ist das Super-Gefrieren eingeschaltet, kann es zu vermehrten Betriebsgeräuschen kommen. Ein- und Ausschalten

1. Auswahltaste Gefrierraum 5 drücken.

Die Anzeige Gefrierraum 6 wird aktiviert.

2. Super Taste 12 drücken.

Wenn in der Anzeige Gefrierraum 6 “Super” und eine Temperatureinstellung von -30 °C angezeigt wird, dann ist das Super-Gefrieren aktiviert. Das Super-Gefrieren schaltet automatisch nach ca. 2½ Tagen ab. Gefriergut auftauen Je nach Art und Verwendungszweck können Sie zwischen folgenden Möglichkeiten wählen:

bei Raumtemperatur im Kühlschrank im elektrischen Backofen, mit/ohne Heißluftventilator im Mikrowellengerät Als Verpackung ungeeignet: Packpapier, Pergamentpapier, Cellophan, Müllbeutel und gebrauchte Einkaufstüten.

Zum Verschließen geeignet: Gummiringe, Kunststoff-Klipse, Bindfäden, kältebeständige Klebebänder, o. ä. Beutel und Schlauch-Folien aus Polyethylen können mit einem Folienschweißgerät verschweißt werden. An- oder aufgetautes Gefriergut nicht wieder einfrieren. Erst nach dem Verarbeiten zu einem Fertiggericht (gekocht oder gebraten) kann es erneut eingefroren werden. Die max. Lagerdauer des Gefriergutes nicht mehr voll nutzen. Haltbarkeit des Gefriergutes Die Haltbarkeit ist abhängig von der Art der Lebensmittel. Bei einer Temperatur von -18 °C: ■ Fisch, Wurst, fertige Speisen, Backwaren: bis zu 6 Monate ■ Käse, Geflügel, Fleisch: bis zu 8 Monate ■ Gemüse, Obst: bis zu 12 Monate

Der Kühlraum Super-Kühlen Der Kühlraum ist der ideale Aufbewahrungsort für fertige Speisen, Backwaren, Konserven, Kondensmilch und Hartkäse. Beim Super-Kühlen wird der Kühlraum ca. 6 Stunden lang so kalt wie möglich gekühlt. Danach wird automatisch auf die vor dem Super-Kühlen eingestellte Temperatur umgestellt. Das Super-Kühlen einschalten z. B. Beim Einlagern beachten

Lagern Sie frische, unversehrte Lebensmittel ein. So bleibt Qualität und Frische länger erhalten. Bei Fertigprodukten und abgefüllten Waren das vom Hersteller angegebene Mindesthaltbarkeits- oder Verbrauchsdatum beachten. Um Aroma, Farbe und Frische zu erhalten, Lebensmittel gut verpackt oder abgedeckt einordnen. Geschmacksübertragungen und Verfärbungen der Kunststoffteile im Kühlraum werden dadurch vermieden. Warme Speisen und Getränke erst abkühlen lassen, dann ins Gerät stellen. Kältezonen im Kühlraum beachten Durch die Luftzirkulation im Kühlraum entstehen Zonen unterschiedlicher Kälte. Kälteste Zone ist im Kühlraum ganz unten und in der Ablage für große Flaschen. Wärmste Zone ist an der Tür ganz oben. Hinweise ■ Lagern Sie in der wärmsten Zone z. B. Hartkäse und Butter. Käse kann so sein Aroma weiter entfalten, die Butter bleibt streichfähig. ■ Lagern Sie empfindliche Lebensmittel wie z. B. Fisch, Wurst, Fleisch im Frischkühlraum (siehe Kapitel Der Frischkühlraum).

vor dem Einlegen großer Mengen Lebensmittel. zum Schnellkühlen von Getränken. Hinweis Ist das Super-Kühlen eingeschaltet, kann es zu erhöhten Betriebsgeräuschen kommen. Ein- und Ausschalten

1. Auswahltaste Kühlraum 1 drücken.

Die Anzeige Kühlraum 2 wird aktiviert.

2. Super Taste 12 drücken.

Wenn in der Anzeige Kühlraum 2 “Super” und eine Temperatureinstellung von +2 °C angezeigt wird, dann ist das Super-Kühlen aktiviert. Der Frischkühlbehälter Die Temperatur im Frischkühlbehälter wird nahe 0 °C gehalten. Die niedrige Temperatur, die spezifisch auf das jeweilige Lagergut angepasst werden kann, sichert ideale Lagerbedingungen für frische Lebensmittel. Die Lebensmittel können bis zu dreimal länger ohne Frischeverlust gelagert werden als in der normalen Kühlzone - für noch längere Frische, Nährstofferhalt und Geschmack. Kühlraumtüren öffnen und schließen An der linken Kühlraumtür befindet sich eine Dichtungsklappe. Diese Dichtungsklappe dichtet den Spalt zwischen den Kühlraumtüren ab. m Achtung Die Dichtungsklappe wird beschädigt, wenn Sie die linke Kühlraumtür schließen, während die rechte Kühlraumtür bereits geschlossen ist. Schließen Sie daher immer zuerst die linke Kühlraumtür. Im Frischkühlbehälter herrschen tiefere Temperaturen als im Kühlraum. Bei der Einstellung 0 °C können auch Temperaturen unter 0 °C auftreten. Die Temperatur ist entsprechend den eingelagerten Lebensmitteln einzustellen:

Fisch und Fleisch, 0 °C Milch und Joghurt, +2 °C Früchte und Gemüse, +4 °C

Feuchtebehälter Der Feuchtebehälter auf der rechten Seite des Frischkühlraums wird durch einen Spezial-Filter abgedeckt, der die Rückhaltung der Luftfeuchtigkeit im Lagerfach optimiert. Dadurch herrscht im Feuchtebehälter, in Abhängigkeit von der Beladung, bis zu 95 % Luftfeuchtigkeit. Dieses Lagerklima bietet ideale Bedingungen für frisches Obst, Salat, Gemüse, Kräuter oder Pilze. Ausstattung des Gefrierraums (nicht bei allen Modellen) Schubladen-Einsatz Der Einsatz kann herausgenommen werden. Hinweis Je nach Lagermenge und Lagergut kann sich im Feuchtebehälter Kondenswasser bilden. Kondenswasser mit einem trockenen Tuch entfernen. Zum Frischkühlen geeignet sind: Grundsätzlich alle Lebensmittel, die frisch sind und noch länger frisch bleiben sollen, wie z. B. Fisch, Meeresfrüchte, Fleisch, Wurstwaren, Milchprodukte und Fertiggerichte. Zum Frischkühlen ungeeignet sind: Kälteempfindliches Obst und Gemüse (z. B. Südfrüchte wie Ananas, Bananen, Papayas, Zitrusfrüchte, Melonen sowie Tomaten, Auberginen, Zucchini, Paprika, Gurken, Kartoffeln). Der ideale Aufbewahrungsort für diese Lebensmittel ist der Kühlraum. Eisbereiter Beim Einkaufen von Lebensmitteln beachten: Wichtig für die Haltbarkeitsdauer Ihrer Lebensmittel ist die Einkaufsfrische. Grundsätzlich gilt: je frischer Sie Lebensmittel in das Gerät einlagern, desto länger bleiben sie frisch. Achten Sie deshalb beim Kauf stets auf den Frischegrad der Lebensmittel. Bei Fertigprodukten und abgefüllten Waren das vom Hersteller angegebene Mindesthaltbarkeitsdatum oder Verbrauchsdatum beachten. Lagerzeiten (bei 0 °C) je nach Ausgangsqualität Frischer Fisch, Meeresfrüchte Geflügel, Fleisch (gekocht/ gebraten) Rind, Schwein, Lamm, Wurstwaren (Aufschnitt) Räucherfisch, Brokkoli Salat, Fenchel, Aprikosen, Pflaumen Weichkäse, Joghurt, Quark, Buttermilch, Blumenkohl

bis 3 Tage bis 5 Tage bis 7 Tage bis 14 Tage bis 21 Tage bis 30 Tage

1. Eisschale herausnehmen, zu ¾ mit Trinkwasser

füllen und wieder einsetzen.

2. Sind die Eiswürfel gefroren, Drehgriffe der

Eisschalen mehrmals nach rechts drehen und loslassen. Die Eiswürfel lösen sich und fallen in den Vorratsbehälter.

3. Eiswürfel aus dem Vorratsbehälter entnehmen.

Zwischenboden mit Kälteakkus Im Zwischenboden zwischen den Gefriergutbehältern können Kälteakkus und kleines Gefriergut übersichtlich eingelagert werden. Bei einem Stromausfall oder einer Störung verzögern die Kälteakkus die Erwärmung des eingelagerten Gefriergutes. Die längste Lagerzeit wird erreicht, in dem Sie die Kälteakkus im obersten Fach auf die Lebensmittel legen. Die Kälteakkus können auch zum vorübergehenden Kühlhalten von Lebensmitteln, z. B. in einer Kühltasche, herausgenommen werden. Nachdem der obere Gefriergutbehälter herausgenommen wurde, kann auch der Zwischenboden entnommen werden. Variable Gestaltung des Innenraums (nicht bei allen Modellen) Sie können die Ablagen des Innenraums und Behälter der Tür nach Bedarf variieren.

Ablage nach vorne ziehen, absenken und seitlich herausschwenken.

Die Türablagen lassen sich in der Höhe verstellen ohne herausgenommen zu werden. Knöpfe an der Unterseite der Türablagen gleichzeitig nach oben drücken, um die Türablagen nach unten zu bewegen. Nach oben lassen sie sich ohne Drücken der Knöpfe bewegen. Zum Entnehmen: Türablage anheben und herausnehmen.

Gerät ausschalten und stilllegen Gerät ausschalten Ein/Aus-Taste drücken. Kühlmaschine und Beleuchtung schalten ab. Gerät stilllegen

Wenn Sie das Gerät längere Zeit nicht benutzen:

1. Gerät ausschalten.

2. Netzstecker ziehen oder Sicherung ausschalten.

4. Gerätetür offen lassen.

Abtauen Ausstattung Gefrierraum Zum Reinigen lassen sich alle variablen Teile des Gerätes herausnehmen (siehe Kapitel Variable Gestaltung des Innenraums). Durch das vollautomatische NoFrost-System bleibt der Gefrierraum eisfrei. Ein Abtauen ist nicht mehr notwendig. Hinweis Zum Herausnehmen und Reinigen der Behälter, die Türen vollständig über 90° öffnen. Kühlraum Herausnehmen des Feuchtefilters Das Abtauen wird automatisch ausgeführt. Das Tauwasser läuft über das Ablaufloch in eine Verdunstungsschale an der Rückseite des Gerätes. Gerät reinigen

1. Zuerst den rechten Frischkühlbehälter

herausnehmen. Danach den Feuchtefilter herausziehen.

2. Die Filterabdeckung abheben, Filter herausnehmen,

im lauwarmen Wasser reinigen, trocknen lassen und wieder zusammenbauen. m Warnung Nie das Gerät mit einem Dampfreinigungsgerät reinigen! m Achtung Keine sand-, chlorid- oder säurehaltigen Putz- und Lösungsmittel verwenden. m Achtung Keine scheuernden oder kratzenden Schwämme verwenden. Auf den metallischen Oberflächen könnte Korrosion entstehen. m Achtung Nie Ablagen und Behälter im Geschirrspüler reinigen. Die Teile können sich verformen! Gehen Sie wie folgt vor:

1. Vor dem Reinigen Gerät ausschalten.

2. Netzstecker ziehen oder Sicherung ausschalten.

3. Gefriergut herausnehmen und an einem kühlen Ort

lagern. Kälteakku (wenn beiliegend) auf die Lebensmittel legen.

4. Warten, bis die Reifschicht abgetaut ist.

5. Gerät mit einem weichen Tuch, lauwarmem Wasser

und etwas pH-neutralem Spülmittel reinigen. Das Spülwasser darf nicht in die Beleuchtung gelangen.

6. Die Türdichtung nur mit klarem Wasser abwischen

und danach gründlich trocken reiben.

7. Nach dem Reinigen Gerät wieder anschließen und

8. Gefriergut wieder einlegen.

Beleuchtung (LED) Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder autorisierten Fachkräften ausgeführt werden.

Gerät in einem trockenen, belüftbaren Raum aufstellen. Das Gerät soll nicht direkt in der Sonne oder in der Nähe einer Wärmequelle stehen (z. B. Heizkörper, Herd). Verwenden Sie ggf. eine Isolierplatte. Die Be- und Entlüftungsöffnungen des Gerätes nicht zustellen. Warme Lebensmittel und Getränke erst abkühlen lassen, dann ins Gerät stellen. Gefriergut zum Auftauen in den Kühlraum legen und die Kälte des Gefriergutes zur Kühlung von Lebensmitteln nutzen. Gerät so kurz wie möglich öffnen. Darauf achten, dass die Gefrierraum-Tür immer geschlossen ist. Falls vorhanden: Wandabstandshalter montieren, um die ausgewiesene Energieaufnahme des Gerätes zu erreichen (siehe Kapitel Gerät aufstellen, Abschnitt Belüftung). Ein reduzierter Wandabstand schränkt das Gerät in seiner Funktion nicht ein. Die Energieaufnahme kann sich dann geringfügig erhöhen. Die Anordnung der Ausstattungsteile hat keinen Einfluss auf die Energieaufnahme des Gerätes. Betriebsgeräusche Ganz normale Geräusche Brummen Motoren laufen (z. B. Kälteaggregate, Ventilator). Blubbernde, surrende oder gurgelnde Geräusche Kältemittel fließt durch die Rohre. Klicken Motor, Schalter oder Magnetventile schalten ein/aus. Geräusche vermeiden Das Gerät steht uneben Richten Sie das Gerät mit Hilfe einer Wasserwaage aus. Verwenden Sie dazu die Schraubfüße oder legen Sie etwas unter. Das Gerät “steht an” Rücken Sie das Gerät von anstehenden Möbeln oder Geräten weg. Behälter oder Abstellflächen wackeln oder klemmen Prüfen Sie die herausnehmbaren Teile und setzen Sie sie eventuell neu ein. Flaschen oder Gefäße berühren sich Rücken Sie die Flaschen oder Gefäße leicht auseinander.

Kleine Störungen selbst beheben Bevor Sie den Kundendienst rufen: Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben können. Führen Sie einen Geräte-Selbsttest durch (siehe Kapitel Geräte-Selbsttest). Sie müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen – auch während der Garantiezeit! Störung Mögliche Ursache Temperatur weicht stark von der Einstellung ab. Abhilfe In einigen Fällen reicht es, wenn Sie das Gerät für 5 Minuten ausschalten. Ist die Temperatur zu warm, prüfen Sie nach wenigen Stunden, ob eine Temperaturannäherung erfolgt ist. Ist die Temperatur zu kalt, prüfen Sie am nächsten Tag die Temperatur nochmal. Keine Anzeige leuchtet. Stromausfall; die Sicherung hat ausgelöst; der Netzstecker sitzt nicht fest. Netzstecker anschließen. Prüfen, ob Strom vorhanden ist, Sicherungen überprüfen. Warnton ertönt. Alarm-Taste 14 leuchtet. Störung - im Gefrierraum ist es zu warm! Zum Abschalten des Warntones Alarm-Taste 14 drücken. Gerät ist geöffnet. Gerät schließen. Be- und Entlüftungsöffnungen sind verdeckt. Be- und Entlüftung sicherstellen. Es wurden zu viele Lebensmittel auf einmal zum Gefrieren eingelegt. Max. Gefriervermögen nicht überschreiten. Nach Beheben der Störung erlischt die Alarm-Taste nach einiger Zeit. Die Beleuchtung funktioniert nicht. Der Lichtschalter klemmt. Prüfen, ob der Lichtschalter sich bewegen lässt. Die Beleuchtung ist defekt. (Siehe Kapitel Beleuchtung.) Der Boden des Kühlraums ist nass. Die Tauwasserrinne oder das Ablaufloch sind verstopft. Reinigen Sie die Tauwasserrinne und das Ablaufloch (siehe Kapitel Gerät reinigen). Die Seitenwände des Gerätes sind warm. In den Seitenwänden verlaufen Rohre, die sich Das ist normales Geräteverhalten, keine Störung. während des Kühlvorgangs erhitzen. Das Gerät hat keine Kühlleistung. Die Beleuchtung funktioniert nicht. Die Anzeige leuchtet nicht. Gerät ist ausgeschaltet. Ein/Aus-Taste drücken. Stromausfall Prüfen, ob Strom vorhanden ist. Sicherung ist ausgeschaltet. Sicherung überprüfen. Netzstecker sitzt nicht fest. Prüfen, ob Netzstecker fest sitzt. Häufiges Öffnen des Gerätes. Gerät nicht unnötig öffnen. Die Be- und Entlüftungsöffnungen sind verdeckt. Hindernisse entfernen. Einfrieren größerer Mengen frischer Lebensmittel. Max. Gefriervermögen nicht überschreiten. Die Kältemaschine schaltet immer häufiger und länger ein.

Geräte-Selbsttest Kundendienst Ihr Gerät verfügt über ein automatisches Selbsttestprogramm, das Ihnen Fehlerquellen anzeigt, die nur von Ihrem Kundendienst behoben werden können. Einen Kundendienst in Ihrer Nähe finden Sie im Telefonbuch oder im Kundendienst-Verzeichnis. Geben Sie bitte dem Kundendienst die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) des Gerätes an. Sie finden diese Angaben auf dem Typenschild. Geräte-Selbsttest starten

1. Gerät ausschalten und 5 Minuten warten.

2. Gerät wieder einschalten.

3. Mode-Taste 7 und Bestätigungstaste 13 für

5 Sekunden gleichzeitig drücken. Das Selbsttest-Programm startet. Erscheint auf dem Anzeigefeld „E..“, handelt es sich um einen Fehler. Benachrichtigen Sie bei dieser Fehleranzeige den Kundendienst. Geräte-Selbsttest beenden Mode-Taste 7 und Bestätigungstaste 13 erneut für 5 Sekunden gleichzeitig drücken. Bitte helfen Sie durch Nennung der Erzeugnis- und Fertigungsnummer mit, unnötige Anfahrten zu vermeiden. Sie sparen die damit verbundenen Mehrkosten. Reparaturauftrag und Beratung bei Störungen Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienst-Verzeichnis.
