RHP67000/1LIN - Hotte de cuisine ROSIERES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	ROSIERES
Modèle	RHP67000/1LIN
Installation	Murale, évacuation externe
Dimensions	Non spécifié dans le manuel
Poids	Non spécifié dans le manuel
Alimentation électrique	220-240 V AC
Puissance d'éclairage	LED 2 W max
Nombre de vitesses	3 (lente, moyenne, rapide)
Commande	Tactile à LED avec affichage numérique
Minuterie	Oui, réglable par incréments de 5 minutes
Éclairage	LED, commutation marche/arrêt
Distance minimale de la plaque de cuisson	65 cm (électrique), 75 cm (gaz ou charbon)
Diamètre du conduit d'évacuation	120 mm ou 150 mm
Type de filtre à graisse	Métallique (cassette), lavable en lave-vaisselle
Filtre à charbon	Optionnel, à remplacer tous les 3 à 6 mois
Entretien des filtres	Nettoyage régulier des filtres à graisse ; changement périodique du filtre à charbon
Sécurité	Arrêt automatique en cas de surchauffe (non spécifié), déconnexion avant entretien
Protection environnementale	Conforme à la directive 2012/19/CE (DEEE)

FOIRE AUX QUESTIONS - RHP67000/1LIN ROSIERES

Comment nettoyer les filtres à graisse métalliques ?

Les filtres à graisse métalliques peuvent être lavés à la main ou au lave-vaisselle. Pour un lavage à la main, plongez-les dans une eau tiède avec un détergent dégraissant pendant environ 3 minutes, puis brossez doucement. Au lave-vaisselle, placez-les de manière à ne pas gêner le bras pulvérisateur. Assurez-vous qu'ils sont complètement secs avant de les remettre en place.

À quelle fréquence faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif doit normalement être remplacé tous les 3 à 6 mois, selon l'utilisation de la cuisine. Il est acheté séparément.

Pourquoi le moteur ne fonctionne-t-il pas alors que l'éclairage est allumé ?

Cela peut être dû à un commutateur de ventilation désactivé ou endommagé, ou encore à un moteur défectueux. Vérifiez que le commutateur est en position active. Si le problème persiste, contactez le service après-vente.

Comment installer la hotte au-dessus d'une gazinière ?

La distance minimale entre la surface d'appui des récipients et la partie la plus basse de la hotte doit être de 75 cm pour une gazinière. Fixez solidement la hotte en suivant les instructions du manuel et utilisez les vis recommandées.

Comment régler la minuterie ?

La minuterie se règle via la touche Timer lorsque le moteur et l'éclairage sont actifs. Chaque appui ajoute 5 minutes. Une fois le temps écoulé, la hotte et l'éclairage s'éteignent automatiquement.

Que faire si l'éclairage ne s'allume pas ?

Vérifiez que les lampes LED ne sont pas grillées. Pour les remplacer, coupez l'alimentation, attendez le refroidissement, puis remplacez la lampe par une LED 2 W max identique (code ILCOS D : DBR-2/65-H-64). Si le problème persiste, contactez le service après-vente.

Peut-on utiliser la hotte sans filtre à graisse ?

Non, il est impératif de ne pas utiliser la hotte sans filtres à graisse ou si les filtres sont trop encrassés, car cela présente un risque d'incendie.

Comment réduire le niveau sonore de la hotte ?

Le niveau sonore peut être minimisé en utilisant un conduit d'évacuation court et droit, sans courbure excessive. Assurez-vous également que les filtres sont propres.

Quels produits d'entretien utiliser sur l'acier inoxydable ?

Utilisez un chiffon doux et propre avec un produit d'entretien spécifique pour l'acier inoxydable. Évitez les nettoyants abrasifs ou chimiques agressifs qui pourraient rayer la surface.

Comment activer la vitesse maximale ?

Appuyez sur la touche Augmenter jusqu'à ce que l'affichage LED indique « 3 ». Si vous appuyez à nouveau, la hotte reste à grande vitesse. Utilisez la touche Diminuer pour réduire la vitesse.

MODE D'EMPLOI RHP67000/1LIN ROSIERES

Sommaire

1. Consignes de sécurité 17
2. Installation 19
3. Comment utiliser votre hotte de cuisson 22
4. Dépannage 23
5. Entretien et nettoyage 25
6. Protection de l'environnement 28

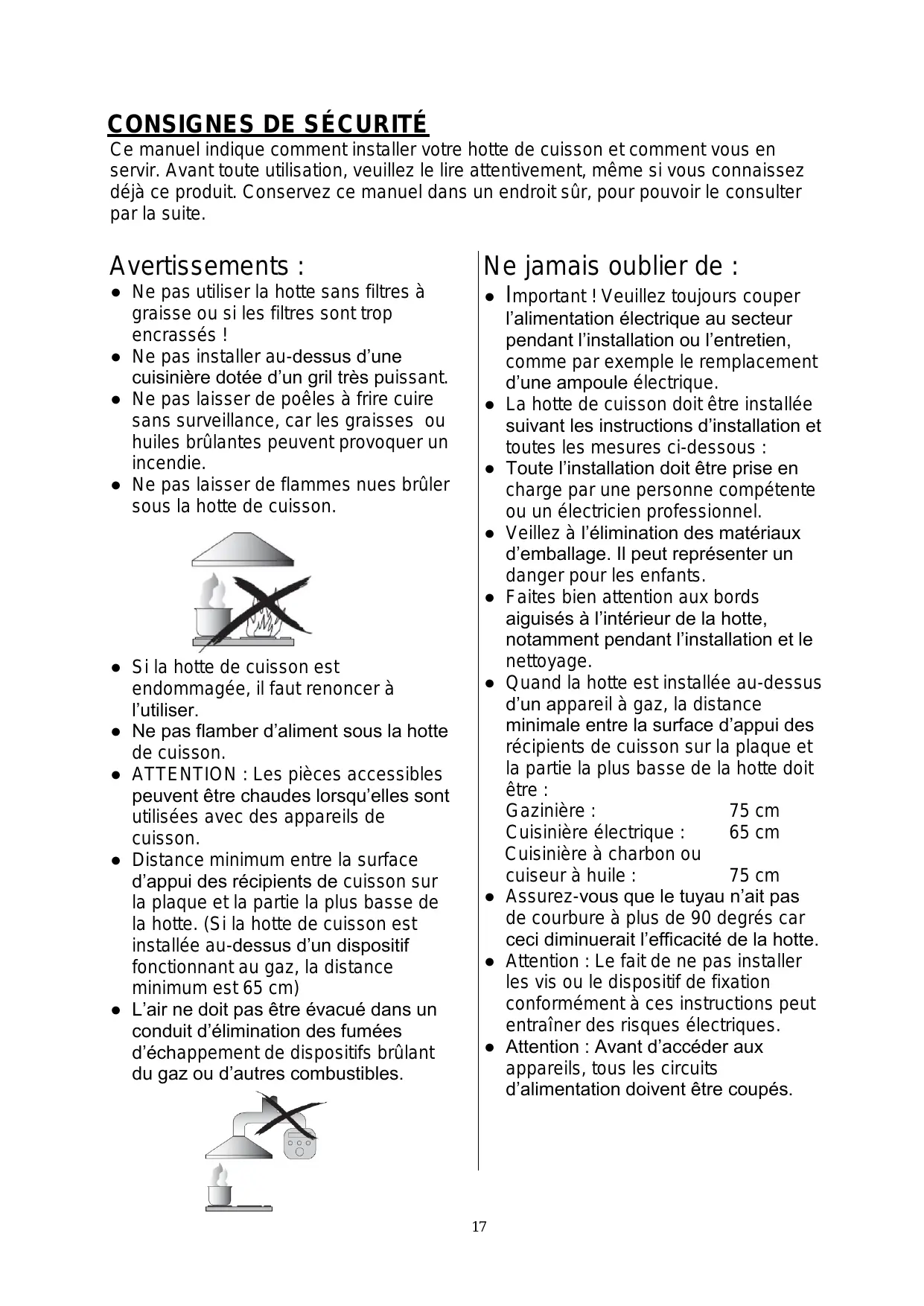

Consignes de sécurité

Ce manuel indique comment installer la hotte de cuisson et comment vous en servir. Avant toute utilisation, veuillez le lire attentivement, même si vous connaissiez déjà ce produit. Conservez ce manuel dans un endroit sûr, pour pouvoir le consulter par la suite.

Avertissements :

• Ne pas utiliser la hotte sans filtres à graisse ou si les filtres sont trop encrassés!
• Ne pas installer au-dessus d'une cuisine dotée d'un grill très puissant.
• Ne pas laisser de poêles à frire cuire sans surveillance, car les graisses ou huiles brûlantes peuvent provoquer un incendie.
• Ne pas laisser de flammes nues brûler sous la hotte de cuisson.

• Si la hotte de cuisson est endommagée, il faut renoncer à l'utiliser.
• Ne pas flamber d'aliment sous la hotte de cuisson.
• ATTENTION: Les pièces accessibles peuvent être chaudes lorsqu'elles sont utilisées avec des appareils de cuisson.
• Distance minimum entre la surface d'appui des récipients de cuisson sur la plaque et la partie la plus basse de la hotte. (Si la hotte de cuisson est installée au-dessus d'un dispositif fonctionnant au gaz, la distance minimum est 65 cm)
• L'air ne doit pas être évacué dans un conduit d'élimination des fumées d'échappement de dispositifs brûlant du gaz ou d'autres combustibles.

Ne jamais oublier de :

• Important! Veuillez toujours couper l'alimentation électrique au secteur pendant l'installation ou l'entretien, comme par exemple le remplacement d'une ampoule électrique.
• La hotte de cuisson doit être installée suivant les instructions d'installation et toutes les mesures ci-dessous :
• Toute l'installation doit être prise en charge par une personne compétente ou un electricien professionnel. Veillez à l'élimination des matériaux d'emballage. Il peut représenter un danger pour les enfants.
• Faites bien attention aux bords aiguisés à l'intérieur de la hotte, notamment pendant l'installation et le nettoyage.
• Quand la hotte est installée au-dessus d'un appareil à gaz, la distance minimale entre la surface d'appui des récipients de cuisson sur la plaque et la partie la plus BASSE de la hotte doit être :

Gazinière : 75 cm

Cuisinière électrique : 65 cm

Cuisinière à charbon ou cuiseur à huile : 75 cm

Assurez-vous que le tuyau n’ait pas de courbure à plus de 90 degrés car ceci diminuerait l’efficacité de la hotte. - ATTENTION: Le fait de ne pas installer les vis ou le dispositif de fixation conformément à ces instructions peut entraîner des risques électriques. - ATTENTION : Avant d’accéder aux appareils, tous les circuits d’alimentation doivent être coupés.

Ne jamais oublier de :

Utilisez toujours des couvercles sur les casseroles et poêles quand vous cuisinez sur une gazinière. - En modalité d'extraction, l'air de la pièce est évacué par la hotte. Assurez-vous que la pièce soit bien aérée. Cette hotte élimine les odeurs de la pièce mais pas la vapeur. - La pièce doit être correctement ventilée lorsque la hotte est utilisée en même temps que des appareils à gaz ou que des appareils employant d'autres combustibles. - La hotte est prévue uniquement pour un usage domestique.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent d'entretien ou des professionnels de même qualification, afin d'éviter tout risque.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou par des personnes sans expérience ou connaissances spécifiques, si on les a informées sur la manière d'utiliser l'appareil en toute sécurité et qu'elles en ont compris les risques. Les enfants ne doivent pas jouer avec l'appareil. L'entretien et le nettoyage ne doivent pas être effectués par des enfants sans surveillance.

Ne jamais oublier de :

• Attention : L'appareil et ses parties accessibles chauffent pendant l'utilisation. Faites attention de ne pas toucher les éléments chauds. Les enfants de moins de 8 ans doivent se tenir éloignés, à moins qu'ils ne soient sous surveillance permanente.
• Il faut une ventilation ajustée de la pièce lorsque la hotte est utilisée en même temps que des dispositifs fonctionnant au gaz ou à d'autres combustibles.
• Il existe un risque d'incendie si le nettoyage n'est pas réalisé conformément aux instructions.
• La réglementation en matière d'évacuation de l'air doit être respectée.
• Nettoyez régulièrement votre appareil en suivant la méthode indiquée au chapitre ENTRETIEN.
• Pour des raisons de sécurité, n'utilise que des vis de fixation ou de montage de la taille indiquée dans ce manuel d'instructions.
• Pour des explications concernant le mode de nettoyage, veuillez consulter le chapitre entretien et nettoyage de ce manuel d'instructions.
• L'entretien et le nettoyage ne doivent pas être effectués par des enfants sans surveillance.
• Lorsque la hotte électrique fonctionne en même temps que des dispositifs alimentés par d'autres énergies que l'électricité, la pression négative de la pièce ne doit pas dépasser 4 Pa (4 x 10^-5 bars).

Installation (évacuation externe)

Si vous disposez d'une sortie vers l'extérieur, votre hotte peut être connectée comme sur l'image ci-dessous par un conduit d'extraction (emmail, aluminium, gaine Souple ou matériel inflammable avec diamètre interieur de 150/120mm)

1. Avant l'installation, éteignez l'appareil et débranchez-le de la prise de courant.

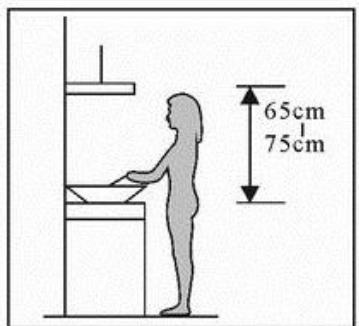

1. Pour une meilleure prestation, la hotte doit être placée à une distance de 65 à 75cm au-dessus de la plaque de cuisson.

Pic1

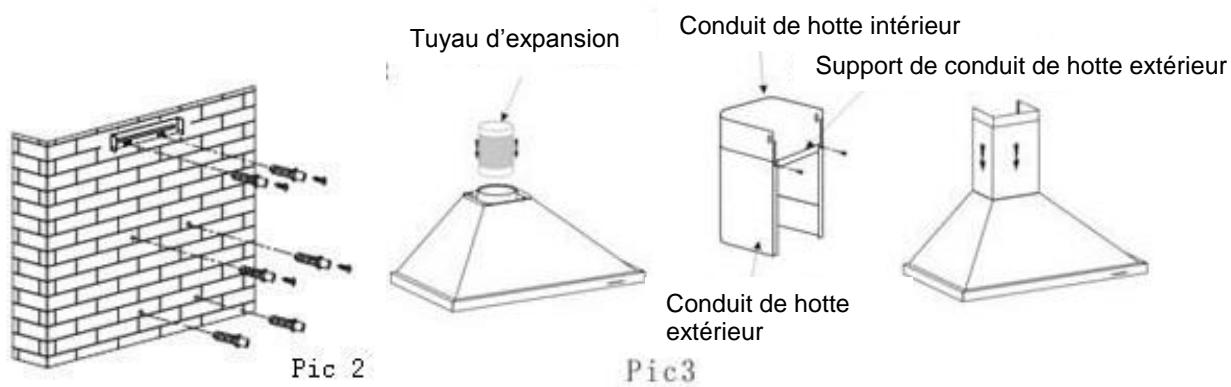

1. Une fois déterminée la hauteur de l'installation, placez le crochet dans la position appropriée, et bien aligné. La position fixe du support interne du conduit de hotte est l'emplacement du conduit de hotte. Voir ill. 2.
2. Fixez le support externe du conduit de hotte et assurez-vous que l'intérieur du conduit de hotte est réglable en hauteur, tout comme la fixation du tuyau d'expansion. Ensuite, installez le tuyau d'expansion et le conduit de hotte sur la hotte de cuisson. Voir ill. 3.

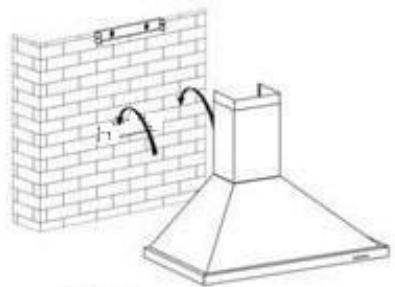

1. Posez la hotte sur le crochet. Voir ill. 4.

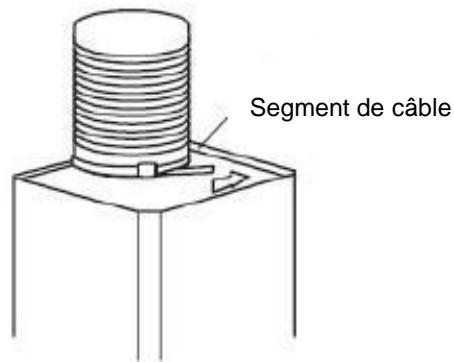

2. Ajuster la hauteur du conduit de hotte intérieur sur le support de conduit de hotte intérieur et fixez avec des vis ; après avoir réglé la position, fixez l'élément avec des vis de sécurité. Voir ill. 5.

Pic4

Pic5

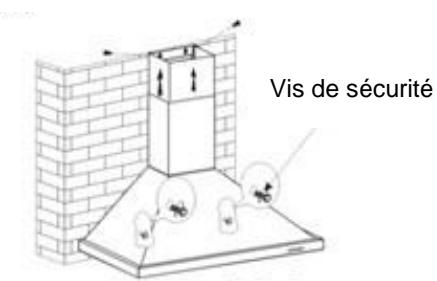

Remarque : Les deux évents de sécurité sont positionnés à l’arrête du boîtier, avec un diamètre de 6mm. Posez le tuyau d’expansion au niveau de la sortie dans le mur. Fixez le tuyau d’expansion sur la sortie murale avec le segment de câble (1) si c’est un tuyau en aluminium.

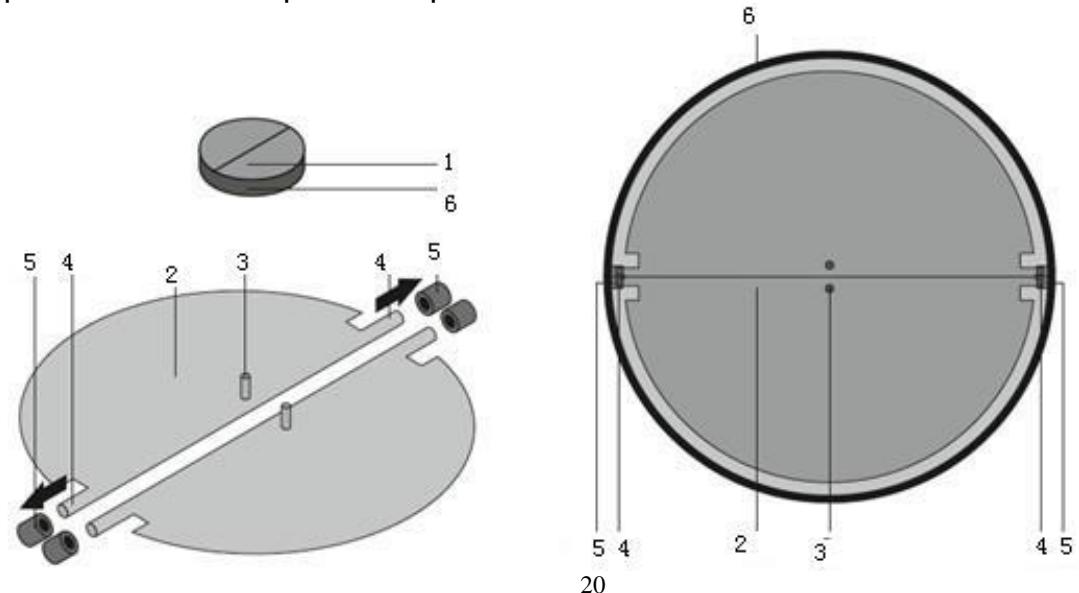

Montage du RABAT en v (option)

Si la hotte de cuisson n'est pas dotée d'un rabat en V 1, vous pouvez en monter les rabats successivement.

Pour le montage du rabat en V, voilà comment procéder :

Montez les deux rabats dans la pièce 6 - orienter la goupille 3 vers le haut ; - l'axe 4 doit être inséré dans les trous 5 de la pièce ; - répétez les mêmes opérations pour la deuxième moitié de rabat

Conseils pour l'installation du conduit d'évacuation

Les règles suivantes doivent être appliquées à la conduite pour obtenir une évacuation optimale de l'air :

• Gardez le tuyau d'expansion court et droit.
• Ne réduisez pas la taille du tuyau d'expansion.
• Si vous utilisez un tuyau d'expansion, installez toujours ce tuyau en l'étirant bien pour minimiser la perte de pression.
• Le non-respect de ces instructions de base diminue les performances et augmente la nuisance sonore de la hotte. L'installation doit être confiée à un electricien professionnel ou à une personne compétente.
• Ne connectez pas le système d'évacuation de la hotte à un système de ventilation déjà en place, utilisé pour un autre appareil, tel qu'un tuyau de réchaud, un tuyau de gaz ou un tuyau à air chaud.
• L'angle de courbure du conduit d'expansion ne doit pas être inférieur à ; vous devez diriger le conduit horizontalement ou, en alternative, le conduit doit monter depuis le point initial et doit être dirigé jusqu'à la sortie dans la mur.

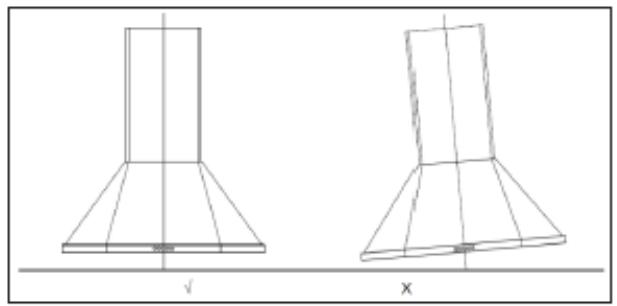

• Après l'installation, assurez-vous que la hotte est de niveau pour éviter l'accumulation de graisse en fin de parcours. Assurez-vous que le tuyau d'expansion utilisé pour l'installation est conforme aux normes en vigueur et ignifuge.

Avertissement :

Pour des raisons de sécurité, utilisez uniquement des vis de fixation ou de montage de la taille recommandée dans ce manuel d'instructions.

Le fait de ne pas installer les vis ou le dispositif de fixation conformément à ces instructions peut entraîner des risques électriques.

Comment utiliser votre hotte de cuisson contrôle tactile à LED

Le contrôle tactile à LED est doté de cinq touches, voir ill.

1. Mise sous tension : Après avoir branché la hotte sur le secteur d'alimentation, le rétroéclairage de la touche s'allume. Le rétroéclairage s'éteint au bout de 30s, si aucune opération n'est commandée, et la hotte entre en mode de veille.
2. Touche (Power): 2.1. Appuyez sur la touche (Power), le rétroéclairage de la touche s'allume, la hotte commence à fonctionner à vitesse moyenne et la lumière est allumée. Le rétroéclairage des boutons (Diminuer), (Augmenter), (Lumière), et (Power) sera visible. Appuyez sur la touche (Power), le rétroéclairage de la touche s'allume, la hotte commence à fonctionner à vitesse moyenne et la lumière est allumée. 2.2. Les touches (Diminuer), (Augmenter) et (Lumière) peuvent être activées sans appuyer sur la touche (Power). En appuyant sur l'une de ces touches, la hotte se mettra à fonctionner selon l'opération commandée correspondante. Appuyer sur la touche (Power), la hotte sera désactivée de toutes ses fonctions.
3. Touche (Lumière) :

Appuyez sur la touche (Lumière), le rétroéclairage de la touche et les lumières s'allument. Appuyez de nouveau, les lumières s'éteignent. Les lumières fonctionnent circulairement.

1. Touche (Augmenter):

4.1 Appuyez sur la touche (Augmenter), le rétroéclairage du bouton s'allume, la hotte commence à fonctionner à vitesse lente. L'écran à LED affiche « 1 ». 4.2 En appuyant de nouveau sur la touche (Augmenter), quand l'appareil fonctionne à vitesse lente, la hotte commence à fonctionner à vitesse moyenne et l'écran à LED affiche « 2 ». 4.3 En appuyant de nouveau sur la touche (Augmenter), quand l'appareil fonctionne à vitesse moyenne, la hotte commence à fonctionner à grande vitesse et l'écran à LED affiche « 3 ». 4.4 En appuyant de nouveau sur la touche (Augmenter), quand l'appareil fonctionne à grande vitesse, la hotte continue à fonctionner à grande vitesse.

1. Touche (Diminuer)

En appuyant sur la touche (Diminuer), la hotte réduit sa vitesse d'un cran et l'écran de contrôle affiche la vitesse de fonctionnement en cours. En appuyant de nouveau sur la touche (Diminuer), quand la hotte fonctionne à vitesse lente, l'appareil s'éteint et le rétroéclairage de la touche (Diminuer) disparaît.

6. Touche (timer)：

6.1 La touche (Timer) ne fonctionne que lorsque le moteur et l'éclairage sont actifs. Le réglage du timer correspond à 5 min et peut être répété. Quand le temps est écoulé, la hotte et l'éclairage s'éteignent.

6.2 Quand le timer est réglé, si on modifie la vitesse de fonctionnement, le timer recalcule la durée de fonctionnement.

DéPANNAGE

Problème	Cause possible	Solution
Lumière allumée, mais le moteur ne fonctionne pas.	Le commutateur de ventilation est désactivé.	Sélectionnez une position active du commutateur de ventilation.
	Le commutateur de ventilation est endommagé.	Contactez le service après-venture..
	Le moteur est endommagé.	Contactez le service après-venture.
L'éclairage ne fonctionne pas, le moteur ne fonctionne pas.	Les fusibles ont grillé.	Réinitialisez/Remplacez les fusibles.
	Câble d'alimentation mal branché ou déconnecté.	Repositionnez le cable dans la prise d'alimentation. Connectez la prise d'alimentation.
Fuite d'huile.	Le clapet de non-retour et l'entrée de la ventilation ne sont pas correctement scellés.	Démontez le clapet de non-retour et scellez avec du mastic.
	Fuite du raccordement entre la section en forme de U et le boîtier.	Démontez la section en forme de U et appliquez du mastic.
Les lumières ne fonctionnent pas.	Lampes grillées ou défectueuses.	Remplacez les ampoules selon les instructions.
Aspiration insuffisante.	La distance entre la hotte et la plaque de cuisson est trop grande.	Repositionnez la hotte à la bonne distance.
La hotte de cuisson penche.	Les vis de fixation ne sont pas correctement serrées.	Serrez la vis du support d'accrochage en position parfaitement horizontal.

Remarque :

Toute réparation de votre appareil doit être conforme aux lois locales,

nationales ou fédérales. Veuillez contacter le service après-vente si vous avez

des doutes avant d'opérer selon les instructions ci-dessus. L'appareil doit toujours être déconnecté du secteur d'alimentation avant d'être ouvert.

Attention :

• Avant toute opération d'entretien ou de nettoyage, la hotte doit être déconnectée du secteur d'alimentation. Vérifiez que la hotte est déconnectée de la prise murale et que la fiche de la prise est débranchée.

• Les surfaces externes sont sensibles aux rayures et aux abrasions : veuillez respecter les consignes de nettoyage, afin d'obtenir le meilleur résultat possible, sans rien endommager.

Consignes générales

Le nettoyage et l'entretien doivent être mis en œuvre quand l'appareil est refroidi, tout particulièrement pour le nettoyage. Évitez de passer des substances alcalines ou acides (jus de citron, vinaigre, etc.) sur les surfaces.

ACIER inoxydable

L'acier inoxydable doit régulièrement être nettoyé (par ex. toutes les semaines) pour s'assurer une longue durée de vie. Essuyez avec un chiffon doux propre. On peut utiliser un produit d'entretien spécifique conçu pour l'acier inoxydable.

Remarque:

Prenez soin d’essuyer avec un chiffon qui n’endommage pas la surface de l’acier inoxydable, pour éviter l’apparition de motifs rayés croisés disgracieux.

Surface du panneau de commande

Le panneau de commande peut-être nettoyé avec de l'eau savonneuse. Assurez-vous que le chiffon est propre et bien essoré avant de nettoyer. Utilisez un chiffon doux et sec pour éliminer toute trace d'humidité après avoir nettoyé.

Important

Utilisez des détergents neutres et évitez les produits de nettoyage chimiques agressifs, les détergents ménagers puissants ou les produits contenant un abrasif, car cela pourrait nuire à l'apparence de l'appareil et effacer les motifs ou écritures imprimés sur le panneau de commande et annuler la garantie du fabricant.

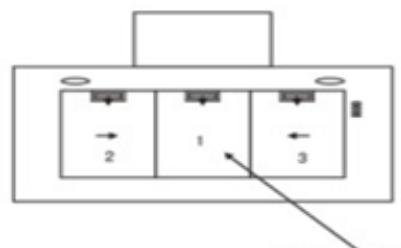

Filtres à graisse en caissette métallique

Les filtres à graisse en caissette métallique peuvent être lavés à la main ou au lave-vaisselle. Une fois lavés, assurez-vous que les filtres sont complètement secs avant de les remettre en place.

• À la main : Plongez-les environ 3 minutes dans une émulsion d'eau tiède et de détergent dégraissant, puis brossez doucement avec une brosse douce. Veuillez ne pas exercer trop de pression, pour éviter de les endommager. (Laissez-les sécher naturellement à l'abri de la lumière directe du soleil)
• Au lave-vaisselle : Assurez-vous de positionner les filtres de manière à ne pas empêcher le bras pulvérisateur de fonctionner. Le lavage des filtres dans le lave-vaisselle peut entraîner la décoloration prématurée des mailles intérieures en aluminium, sans avoir d'impact sur leurs performances.

Les filtres doivent être nettoyés séparément de la vaisselle et des ustensiles de cuisine. Il est conseillé de ne pas utiliser de produit de rinçage.

Filtre à huile et suie

Filtre à huile et suie

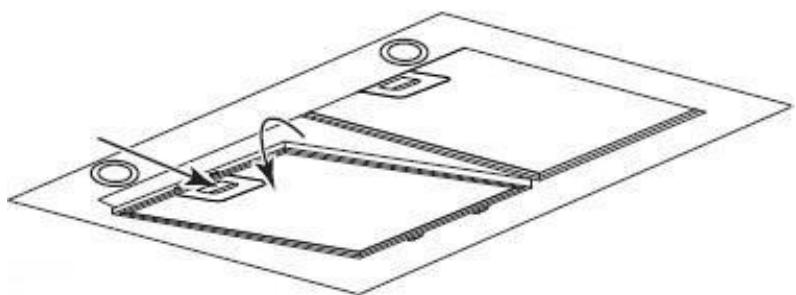

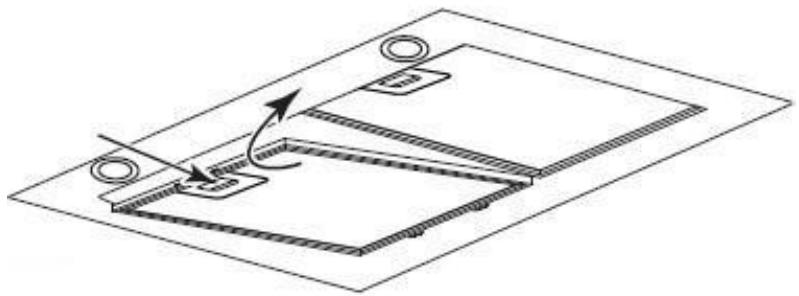

Installation des filtres à graisse en caissette metallique

• Installer les filtres selon les quatre étapes suivantes (Voir ill. ci-dessous) :
• Placez un filtre dans les fentes à l'arrière de la hotte.
• Appuyez sur le bouton de la poignée du filtre.
• Relâchez la prise quand le contrôle est dans sa position définitive.
• Répétez la même opération pour installer tous les filtres.

Filtre à charbon acheté séparément

Les filtres à charbon actif sont utilisés pour absorber les odeurs. Les filtres à charbon actif doivent normalement être changés tous les trois ou six mois, selon le type d'utilisation de la cuisine. La procédure d'installation des filtres à charbon actif est la suivante.

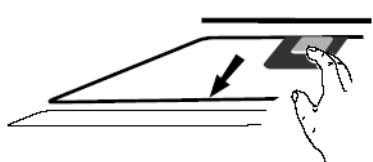

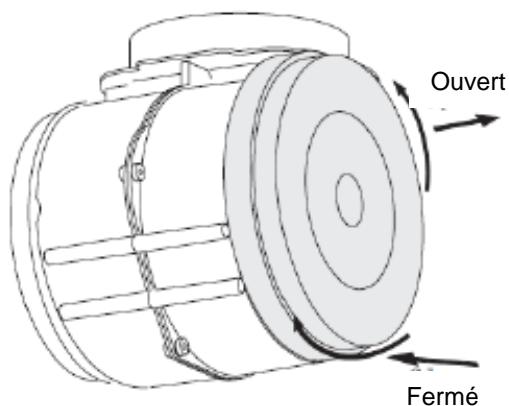

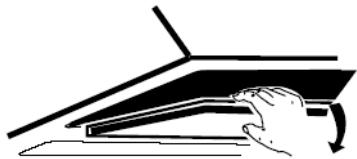

Pour installer un filtre à charbon actif, veuillez tout d'abord retirer le filtre en aluminium. Commencez par retirer soigneusement le panneau en acier inoxydable, appuyez sur la fermeture du filtre en aluminium, puis retirez celui-ci.

Remarque :

Assurez-vous que le contrôle soit correctement enclenché. Dans le cas contraire, il pourrait tomber et endommager le bloc. - Quand le filtre à charbon actif est enclenché, la force d'aspiration baisse.

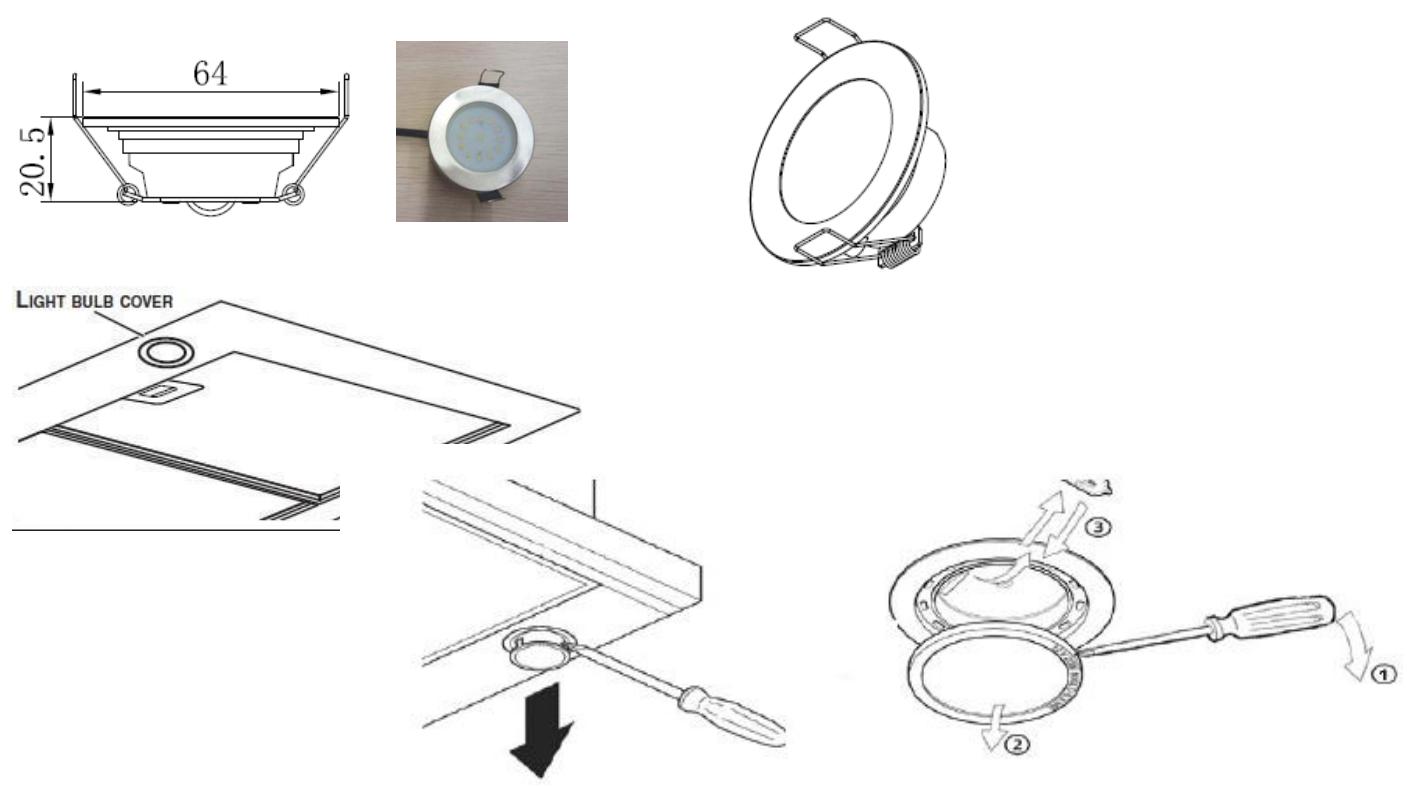

Important :

La lampe doit être replacée par le fabricant, unagent après-vente ou toute autre personne qualifiée.Coupez l'alimentation électrique avant touteintervention sur l'appareil. Avant de prendre lalampe directement dans vos mains, assurez-vousqu'elle soit complètement refroidie.Pour la manipulation des lampes, utilisez un chiffonou portez des gants, pour éviter tout contact directdes mains avec les lampes, ce qui réduirait leurdurée de vie.

1. Mettez l'unité hors tension et commencez par débrancher la prise.
2. Attendez que la lampe soit refroidie avant de la remplacer.
3. Retirez le filtre à tamis et utilisez le tournevis pour extraire le support comme illustré ci-dessous.
4. Remplacez la lampe par une autre du même type (LED 2W max).

Remarque: Le remplacement de la lampe doit être pris en charge uniquement par du personnel de service après-vente.

Le code ILCOS D de cette lampe est : DBR-2/65-H-64 - Modules LED - ampoule Ronde - Puissance max (Watt) : 2 W - Plage de tension : AC 220-240V - Dimensions :

Protection environnementale :

Ce produit se désigne par le symbole du tri sélectif des équipements électroniques. Cela signifie que ce produit ne doit pas être éliminé en tant que déchet ménager, mais qu’il doit être traité selon un système de collecte sélective, conformément à la directive 2012/19/CE. Il sera ensuite recyclé ou démonté pour minimiser son impact environnemental; les produits électriques et électroniques sont potentiellement dangereux pour l’environnement et la santé humaine en raison de substances toxiques. Pour plus d’informations, veuillez contacter les autorités locales ou régionales de votre secteur.

Remarque :

Ce qui suit montre comment réduire l'impact total sur l'environnement (par exemple, l'utilisation d'énergie) par le processus de cuisson.

(1) Installez la hotte de cuisson dans un emplacement approprié, là où la ventilation est efficace. (2) Nettoyez régulièrement la hotte pour ne pas compromettre le passage de l'air. (3) N'oubliez pas d'éteindre la lumière de la hotte après avoir cuisiné. (4) N'oubliez pas d'éteindre la hotte après avoir cuisiné.

Information sur le démantèlement

Ne démantelez pas l'appareil d'une façon autre que celle qui est montrée dans le manuel de l'utilisateur. L'appareil ne doit pas être démantelé par l'utilisateur. À la fin de son cycle de vie, l'appareil ne doit pas être mis au rebut avec les ordures ménagères. Adressez-vous aux autorités locales ou à un mandataire pour des conseils sur le recyclage.
