MANUALE UTENTE RHP67000/1LIN ROSIERES

Cappa Manuale di istruzioni

Indice

1. Istruzioni di sicurezza 31
2. Installazione 33
3. Inizio dell'utilizzo della cappa 36
4. Guida all'individuzione dei problemi 37
   5.Manutenzione e pulizia 38
5. Protezione ambientale 42

ISTRUZIONI DI SICUREZZA

Questo manuale spiega il corretto montaggio e l'utilizzo della cappa, si prega di leggerlo attendamenteanche se siete più abituati all'utilizzo di questo prodotto. Tenere il manuale a portata di mano per consultarlo all'occorrezza.

Procedure da evitare:

Non cercare di utilizzato la cappa除去 i filtri per grasso oppure se i filtrionsono eccessivamente sporchi di grasso!
Non montare la cappa sopra ad un fornello con grill molto alto.
- Non lasciare pentole con olio bollente incustodite durante l'utilizzo in quanti i grassi o gli oli surriscaldati possono incendiarsi.
Non lasciare mai fiamme libere sulla cappa.

• Se la cappa è danneggiata, non cercare di utilizzarla.
  Non effettuare cotture flambé sotto la cappa.
• ATTENZIONE: Durante l'uso degli elettrodomestici di cottura, le parti accessibili sono essere molto calde.
• La distanza minima tra la superficie di supporto dei recipienti sul piano di cottura e la parte inferiore della cappa aspirante, quando la cappa aspirante è posta sopra un elettrodomestico a gas, deve essere almeno di 65 cm.
• L'aria non deve essere scaricata in un camino per i fumi provenienti da elettrodomestici con combustione di gas o di altri combustibili.

Procedure da effettuare sempre:

• Importante! Staccare sempre l'alimentazione elettrica alla rete durante le attività di installmente e manutenzione, quale ad esempio la sostituzione delle lampadine.
• La cappa deve essere montata in accordo con le istruzioni di installazione e rispettomando tutte le misure indicate.
• Tutti i lavori di installazione devono essere effettuati da operatori competenti o da elettriciisti qualificati.
• Si prega di smaltire in modo appropriato il materiale di imballaggio. èpericoloso per i bambini.
• Prestare attenzione agli spigoli vivi all'interno della cappa, in particolare durante l'installazione e la pulizia.
• Quando la cappa aspirante si trova al di sopra di un elettrodomestico a gas, la distance minima tra la superficie di supporto dei recipienti di cottura sul piano di cottura e la parte inferiore della cappa aspirante deve essere la seguente:

Fornelli a gas: 75 cm

Fornelli elettrici: 65 cm

Fornelli a carbone o gasolio: 75 cm

• Accertarsi che le tubazioni non abbiano curve più strette di 90 gradi in quanto ciò riduce la resa della cappa.
• Attenzione: Se le viti o il dispositivo di fissaggio non sono installati seguito questeistruzioni potrebbero verificarsi rischi elettrici
• Attenzione: Prima di accedere ai morsetti, tutti i circuiti di alimentazione devono essere staccati.

Procedure da effettuare sempre:

• Mettere sempre i coperchi su pentole e tegami quando si cuoce su un fornello a gas.
• In modalità di estrazione, l'aria all'interno dell'ambiente viene aspirata alla cappa. Accertarsi che siano adottate misure adeguate per la ventilazione. La cappa toglie gli odori dall'ambiente ma non il vapore.
• Deve esserci un'adeguata ventilazione dell'ambiente quando si utilizes la cappa aspirante insieme ad elettrodomestici con combustione di gas o di altri combustibili.
• La cappa è progettata per un uso esclusivamente domestico.

• Se il cavo di alimentazione dell'elettrodomestico dovesse essere danneggiato, farlo sostuire dal produttore, dal suo servizio technique o da un technique qualificato, per evitare rischi.
• L'elettrodomestico più essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, oppure privile di esperienza e conoscenza, se supervisionate o struite riguardo all'uso dell'elettrodomestico in sicurezza, e se comprehendono i rischi che derivano dall'uso dello stesso. I bambini non devono giocare con l'elettrodomestico. La pulizia e la manutenzione da parte dell'utente non possono essere effettuate da bambinienza supervisione.

Procedure da effettuare sempre:

• ATTENZIONE: L'apparecchio e le sue parti accessibili sono diventare calde durante l'uso. Fare attenzione a non toccare le parti calde. I bambini di età inferiore a 8 anni devono sempre rimanere a distanza se non costamente supervisionati.
• Deve esserci un'adeguata ventilazione dell'ambiente quando si utilizes la cappa aspirante insieme ad elettrodomestici con combustione di gas o di altri combustibili.
• Se la pulizia non viene effettuata in accordo con le istruzioni, sussiste il rischio di incendi
• Enecessario rispettore le normative relative allo scarico dell'aria.
• Pulire con regolarità l'elettrodomestico seguendo il tipo detrito nel capitolo MANUTENZIONE.
• Per ragioni di sicurezza, utilizzare esclusivamente viti di fissaggio o di montaggio con le misure consigliate sul manuale di istruzioni.
• Per quanto riguarda i dettagli sul metodo e la frequenza della pulizia, fare riferimento alla sezione relativà a pulizia e manutenzione sul manuale di istruzioni.
• La pulizia e la manutenzione da parte dell'utente non possono essere effettuate da bambinienza supervisione.
• Quando la cappa e le apparecchiature alimentate da fonti diverse dall'energia elettrica funzionano simultaneamente, la pressione negativa nell'ambiente non deve superare i 4 Pa (4x10-5 bar).

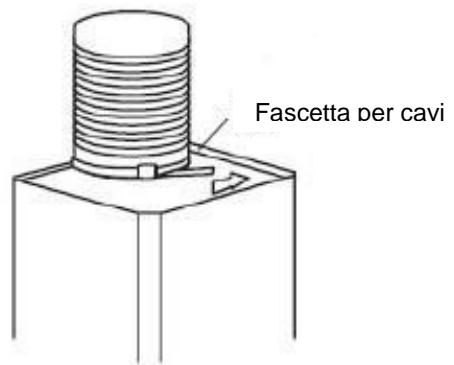

INSTALLAZIONE (SCARICO ALL'ESTERNO)

Se è disponibile uno scarico verso l'esterno la cappa può essere collegata come indicato nell'imagine qui di seguitotramite un tubo di estrazione (smalto, alluminio, tubo flessibile o materiale ignifugo con diametro interno di 150/120 mm)

1. Prima dell'installazione, spegnere l'elettrodomestico e staccarlo alla presa.

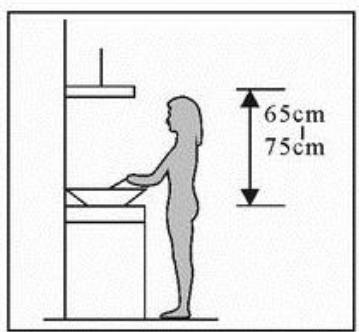

1. La cappa deve essere posizonata ad una distance di circa 65-75 cm dal piano di cottura per ottenere i migliorori effetti.

Pic1

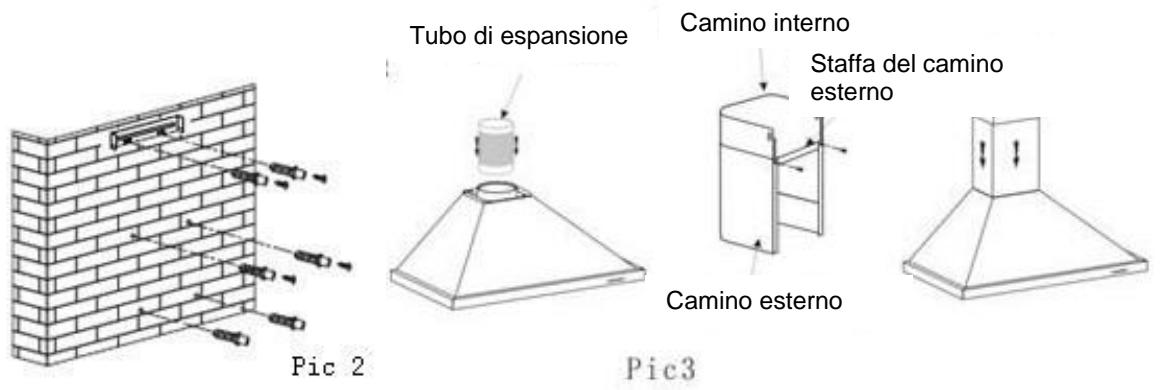

1. Una volta determinata l'altezza di montaggio insere un gancio nella posizione adeguata e mantenerlo allineato. La posizione fissa della staffa interna del camino è quella in cui va inserto il camino. Vedere figura 2.
2. Fissare la staffa esterna del camino sul camino esterno ed accertarsi che il camino interno sia regolabile in altezza liberamente. Lo stesso diciasi per il fissaggio del tubo di espansione. In seguito, montare il tubo di espansione e il camino sulla cappa. Vedere figura 3.

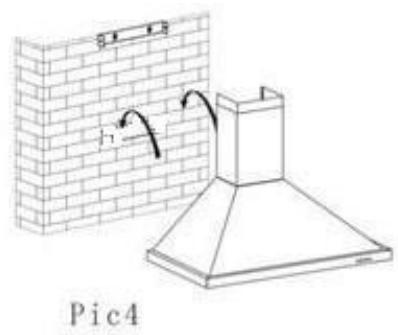

1. Mettere la cappa sul gancio. Vedere figura 4.
2. Regolare l'altezza del camino interno nella posizione della staffa del camino interno e bloccarlotramite vite.Dopo ave regolato la posizione, bloccare il corpo con una vite di sicurezza.Vedere figura 5.

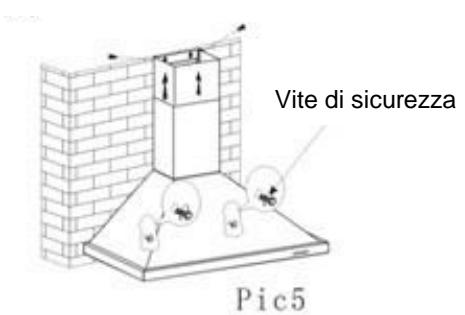

Nota: Nell'alloggiamento posteriore si trovano due sfiati di sicurezza, aventi diametro di 6 mm. Posare il tubo di espansione sull'uscita a parete. Fissare il tubo di espansione con la fascetta per cavi (1) sull'uscita a parete se si tratta di un tubo in lamina in alluminio.

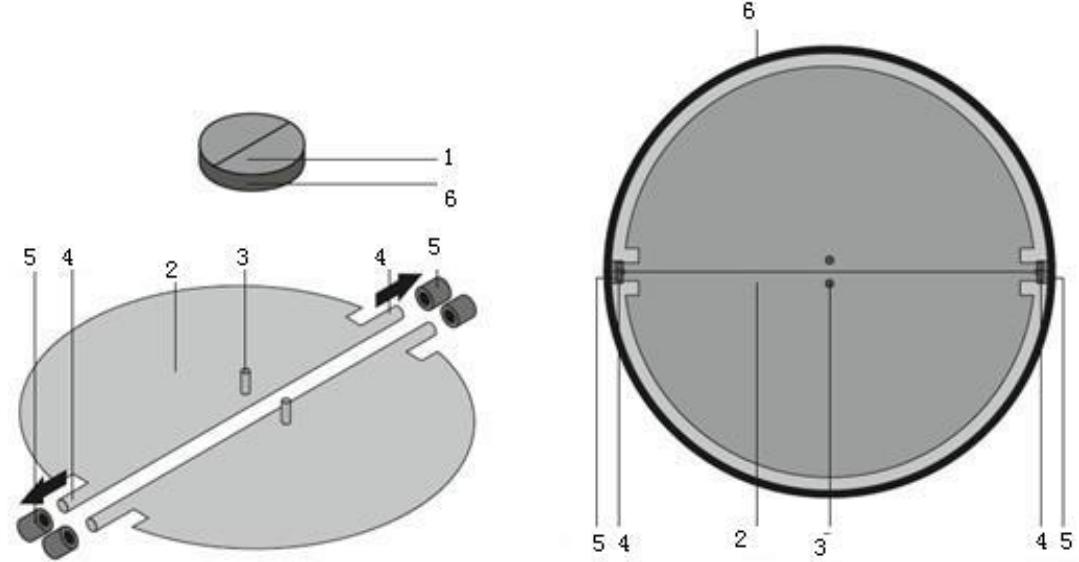

MONTAGGIO DELL'ALETTA A V (optional)

Se la cappa non ha già montata l'alletta a V 1, è necessario montare le due metà sul corpo.

Per montare la fascetta a V 1, procedere come segue:

• Montare le due metà 2 nel corpo 6
• un perno 3 deve essere rivolto verso l'alto;
• il pernetto 4 delve essere insertito nei fori 5 sul corpo;
• ripetere tutte le operazioni per l'altra metà

SUGGERIMENTI PER IL MONTAGGIO DEL CONDOTTO DI SCARICO

Per ottenere un'estrazione ottimale dell'aria, è necessario rispetto rigorosamente le seguenti norme:

• Mantenere il tubo di espansione corto e rettilineo.
• Non ridurre le dimensioni o limitare il tubo di espansione.
• Quando si utilizes il tubo di espansione montario sempre a tenuta per ridurre al minimo le perdite di pressione.
• Il mancato rispetto di queste istruzioni basilari ridurà le prestazioni ed aumento il livello di rumorosità della cappa.
• Qualsiasi lavoro di installatione deve essere effettuato da operatori competenti o da elettriciisti qualificati.
• Non collegare ilsystema di canalizzazione della cappa a un systema di ventilazione esistente più in uso per altri dispositivi (tubi per scaldavivande, tubi del gas, tubi per aria calda).
• L'angolo di curvatura del tubo di espansione non deve essere inferiore a 120^ ; è necessario dirigere il tubo orizzontalmente o, in alternatively, orientarlo verticalmente dal punto iniziale verso una parete esterna.

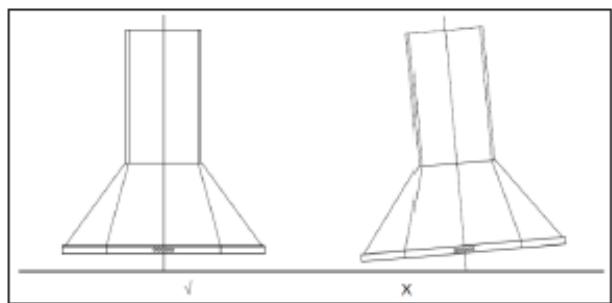

• Dop l installatione, assicurarsi che la cappa sa livellata per evitare il ristagno di grasso a una estremita.
• Accertarsi che il tubo di espansione selezionato per il montaggio sia conforme alle relative normative e sua antifiamma.

AVVERTENZA:

Per ragioni di sicurezza, utilizzare esclusivamente viti di fissaggio o di montaggio con le misure consigliate sul manuale di istruzioni.
Se le viti o il dispositivo di fissaggio non sono installati seguendo queste istruzioni potrebbero verificarsi rischi elettrici.

Inizio dell'utilizzo della cappa Comandi a sfioroa LED

I comandi a sfioro hanno cinque pulsanti, vedere la figura relativa.

(Diminuzione), (Aumento), (Luce), (Temporizzatore), (Alimentazione)

1. Accensione: Dopo aveo collegato la cappa all'alimentazione principale, si accende la retroilluminazione del pulsante. La retroilluminazione si spegne dopo 30 secondi除去 alcun azionamento e la cappa si posizione in modalità stand-by.
2. Pulsante (Alimentazione):
   2.1. Premere il pulsante (Alimentazione), la retroilluminazione del pulsante si accende e la cappa funziona a velocità media. La luce si accende. La retroilluminazione del pulsanti (Diminuzione), (Aumento), (Luce), e (Alimentazione) è attivata. Premere nuovamente il pulsante (Alimentazione), la retroilluminazione del pulsante si disattiva, la cappa si spegne e torna in stand-by, con funzionamento circolare.
   2.2. Questi pulsanti di (Diminuzione), (Aumento) e (Luce) possono essere azionati perché premente il pulsante di (Alimentazione). Premere uno di questi pulsanti: la cappa funziona sulla base del pulsante di funzione premuto. Premere il pulsante di (Alimentazione): la cappa si spegne ricerca alcuna funzione attiva.
3. Pulsante (Spia luminosa):

Premere il pulsante (Luce): la retroilluminazione del pulsante e le luci si accendono. Premere nuovamente, per spegnere le luci. Le luci funzionano in modo circolare.

1. Tasto (Aumento):

4.1 Premere il pulsante (Aumento): la retroilluminazione del pulsante si attiva, la cappa inizia a funzionare a Bassa velocità, il display a LED visualizza "1".
4.2 Premere il pulsante (Aumento) una seconda volta: quando sta funzionando a Bassa velocità, la cappa inizia a funzionare a velocità intermedia e il display a LED visualizza "2".
4.3 Premere il pulsante (Aumento) ora una volta quando sta funzionando a velocità intermedia: la cappa inizia a funzionare a velocità elevata e il display a LED visualizza "3".

4.4 Premere ancora il pulsante (Aumento) quando la cappa sta funzionando a velocità elevata: la cappa continua a funzionare a velocità elevata.

5. Pulsante (Diminuzione)

Premere il pulsante (Diminuzione), la cappa diminuisce di una velocità e il display visualizza l'attuale velocità di lavoro. Quando si premere nuovamente il pulsante (Diminuzione) e la cappa sta funzionando a Bassa velocità, la cappa si spegne e la retroilluminazione del pulsante di (Diminuzione) si spegne.

6. Pulsante (Temporizzatore):

6.1 Il pulsante (Temporizzatore) funzione quando sono accesi motore e luce.

L'impostazione del temporizzatore è di 5 minuti e più essere nuovamente regolata in seguito. Allo scadere del tempo, la cappa si spegne e la luceanche.

6.2 Quando il temporizzatore è impostato, se viene regolata la velocità il temporizzatore ricalcolla il tempo di funzionamento.

GUIDA ALL'INDIVIDUAZIONE DEI PROBLEMI

Anomalia	Possible causa	Cosa fare
La luce è accesa, ma il motore non funziona	Interruttore ventola spento	Selezionare una posizione dell'interruttore della ventola.
	Interruttore della ventola difettoso	Contatter un centro assistenziale.
	Motore guasto	Contatter un centro assistenziale.
La luce non si accende, il motore non funziona	Fusibili dell'impianto domestico saltati	Ripristinare/sostituire i fusibili.
	Cavo di alimentazione allentato o staccato	Ricollegare il cavo alla presa di alimentazione. Attivare la presa di alimentazione.
Perdita di olio	La valvola unidirezonale e l'entrata di ventilazione aria non sono a tenuta	Smontare la valvola unidirezonale e applicare sigillante.
	Perdita dal raccordo del profilato ad U e alla protezione	Smontare il profilato ad U e sigillare.
Le lui non funzionano	Lampadine rotte/guaste	Sostituire le lampadine come riportato in quello manuale di istruzioni.
Aspirazione insufficiente	La distanza tra la cappa e il piano di cottura a gas è eccessiva	Rimontare la cappa alla distanza corretta.
La cappa è inclinata	La vite di fissaggio non è serrata a fondo	Serrare la vite di supporto e renderere la cappa orizzontale.

NOTA:

Tutte le riparazioni elettriche a quello elettrodomestico devono rispettole le normative locali, statali e federali. Si prega di contattare il centro di assistenza

in caso di dubbi prima di intraprenderere qualsiasi attività correttiva. Staccare sempre dalla rete elettrica l'elettrodomestico quando è necessario aprirlo.

MANUTENZIONE E PULIZIA

Attenzione:

• Prima di qualsiasi attività di manutenzione o pulizia, la cappa deve essere staccata dall'alimentazione principale. Accertarsi che la cappa sia spenta nella presa a muro e che la spina sia stataolta.

• Le superfici esterne sono sensibili a graffi e abrasioni, pertanto si prega di rispettoare le istruzioni di pulizia per essere certi di ottenerile il miglior risultato possibile alla nona danni.

AVVERTENZE GENERALI

La pulizia e la manutenzione devono essere effettuate con l'elettrodomestico freddo, in particolare le attività di pulizia. Evitare di lasciare sostanse alcaline o acide (succo di limone, aceto, ecc...) sulle superfici.

ACCIAO INOSSIDABILE

L'acciaio inossidabile deve essere pulito con regolarità (cchio una volta alla settimana) per garantirne una lunga durata. Asciugare con un panno soffice pulito. Si può utilizzare un fluido di pulizia specializzato per acciaio inossidabile.

NOTA:

Accertarsi di pulire lungo la venatura dell'acciaio inossidabile per evitare graffiti incrociati superficiali che sono inestetici.

SUPERFICIE DEL PANNELLO COMANDI

Il pannello comandi ad incastro più essere pulito con acqua tiepida e sapone.

Accertarsi che il panno sia pulito e ben strizzato prima di iniziare la pulizia. Utilizzato un panno morbido e asciutto per togliere l'eventuale acqua lasciata dopo la pulizia.

Important

Utilizzare detergenti neutri ed evitare prodotti chimici potenti, detergenti domestici aggressivi o prodotti contenti sostanze abrasive, che potrebbero danneggiare l'estetica superficie del prodotto e rischiare di cancellare le grafiche sul pannello di controllo, annullando così la garanzia del produttore.

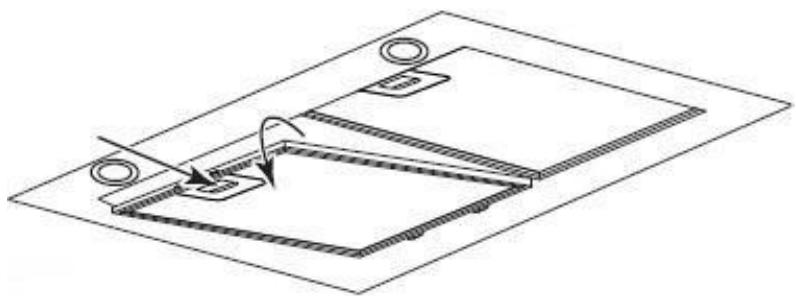

FILTRI A RETE PER GRASSI

I filtri a rete possono essere puliti manualemente o in lavastoviglie. Dop la pulizia, accertarsi che i filtri siano completenesse asciutti prima di rimontarli.

• Manualmente: Tenerli in amollo in acqua e detersivo sciogli-grasso per circa 3 minuti, quindi strofinare delicatamente con una spazzola morbida. Non applicare una pressione eccessiva per evitare di danneggiarlo. (Lasciare asciugare naturalmente al riparo alla luce diretta del sole)
• In lavastoviglie: Accertarsi che la posizione dei filtri sia tale da non impedire il funzionamento degli ugelli irroratori. Il lavaggio dei filtri in lavastoviglie provoca scolorimento della rete interna in alluminio mano a mano che passa il tempoanche se non influisce sulle loro prestazioni.

I filtri devono essere lavati separatamente delle stoviglie e dagli utensili da cucina. Si consiglia di non utilizzato il brillante.

Rete filtro per fuliggine da olio

Rete filtro per fuliggine da olio

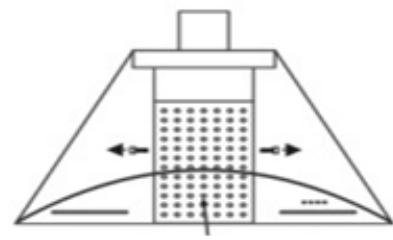

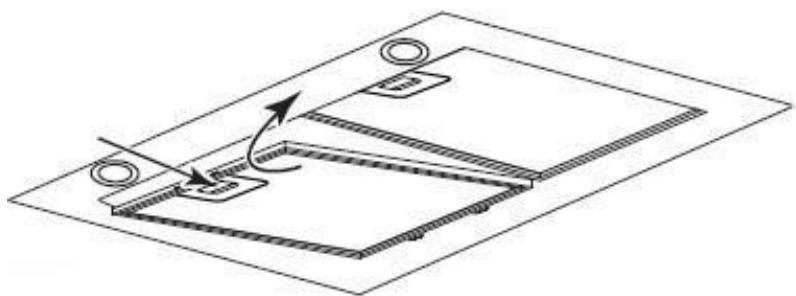

MONTAGGIO DEI FILTRIA RETE PER GRASSI

• Per il montaggio dei filtri seguire le quattro fasi riportate qui di seguito (vedere figura sottostante):
• Disporre ad angolo il filtro nelle fissure nella parte posteriore della cappa.
• Premere il pulsante sull'impugnatura del filtro.
• Rilasciare l'impugnatura quando ilhetto si inserisce a fondo.
• Ripetere la procedura per il montaggio di tutti i filtri.

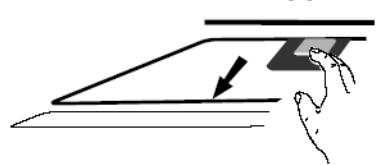

FILTRO AL CARBONE ATTIVO - acquisto separato

Il filtering al carbone attivo si utilizza per filtrare gli odori. Normalmente il filtering al carbone attivo si deve sostituire agli tre o sei mesi a seconda delle abitudini di cottura. La procedura di montaggio del filtering al carbone attivo viene riportata qui di seguito.

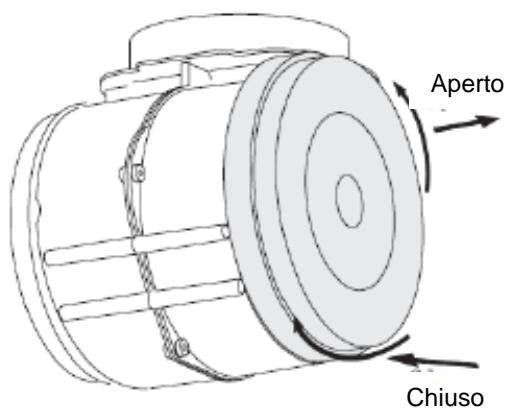

Per montare il filtro al carbone attivo, il filtrto in alluminio deve essere molto. Prima di tutto aprire conattenzione il coperchio in acciaio inossidabile, quando premere il fermo del filtrto in alluminio e toglierlo.

NOTA:

• Accertarsi che ilhetto sia fissato saldamente. In caso contrario, ilhetto potrebene staccarsi e provocare danni.
• Quando il filtrlo al carbone è fissato, la potenza di aspirazione diminuisce.

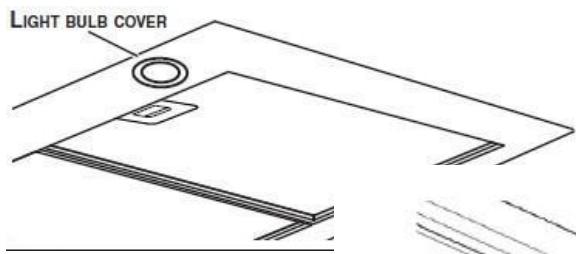

SOSTITUZIONE DELLE LAMPADINE

Important:

La lampadina deve essere sostituita dal produttore, da un agente autorizzato o da personale parimenti qualificato.
Spagnere sempre l'alimentazione elettrica prima di effettuare qualiasi operazione sull'elettrodomestico. Durante la manipolazione delle lampadine, accertarsi che siano totalmente raffreddate prima di toccarle direttamente con le mani.
Quando si maneggiano le lampadine, tenerle con un panno o quanti per essere certi che la traspirazione non entri in contatto con la lampadina, perché ciò potrebbe ridurre la durata della lampadina stessa.

1. Prima di tutto spegnere l'elettrodomestico ed estrarre la spina.
2. Attendere che la lampadina si sia raffreddata prima di sostituirla.

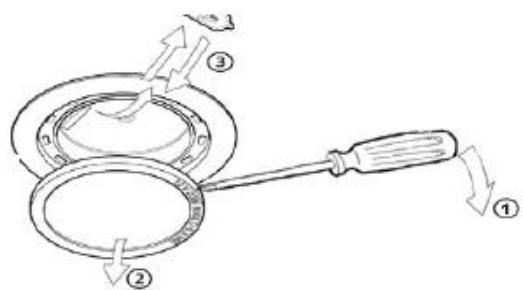

3. Togliere ilhetto con deflettore ed utilizzato il cacciavite per estrarre la cornice come indicato in figura
4. Sostituire con lo stesso tipo di lampadina (a LED, max. 2 W)

Nota: le lampadine possono essere sostuite solamente da personale assistenziale qualificato.

Il codice ILCOS D per la lampada è: DBR-2/65-H-64
- Moduli a LED - lampadina circolare
- Max. potenza in W: 2 W
- Intervallo di tensione: ca 220-240 V

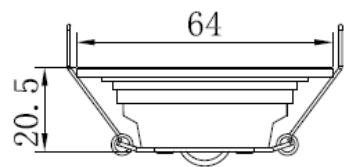

- Ingombri:

PROTEZIONE AMBIENTALE:

Questo prodotto è contrassegnato con il symbolo relativo alla raccolta differenziata di apparecchiature elettroniche di scarto. Ciò significica che il prodotto non deve essere smaltito come rifiuto domestico matramite una raccolta differenziata, in accordo con la Direttiva 2012/19/UE. Sarà quindi riciclato o smantellato in modo tale da ridurre al minimo gli impatti sull'ambiente; i prodotti elettrici ed elettronici sono potenzialmente pericolosi per l'ambiente e la salute dell'uomo a causa della presenza di sostanze pericolose. Per ulteriori informazioni, si prega di rivolgersi alle autorità locali o regionali.

NOTA:

Qui di seguito vieneindicato come ridurre l'impatto ambientale totale (ad esempio l'uso di energia) delprocesso di cottura.

(1) Montare la cappa in un luogo adatto, con ventilazione efficiente.
(2) Pulire con regolarità la cappa in modo da non ostruire il passaggio dell'aria.
(3) Non dimenticarsi di spegnere la luce della cappa dopo la cottura.
(4) Non dimenticarsi di spegnere la cappa dopo la cottura.

INFORMAZIONI SULLO SMALTIMENTO

Non smantellare l'elettrodomestico con un tipo diverso da quello riportato sul manuale di istruzioni. L'elettrodomestico non può essere smantellato dall'utente. Al termine della vita utile, l'elettrodomestico non può essere smaltito con i rifiuti domestici. Contattare le Autorità Locali o il concessionario per ottenere informazioni relativamente al riciclo.
