MANUALE UTENTE RDM917 ROSIERES

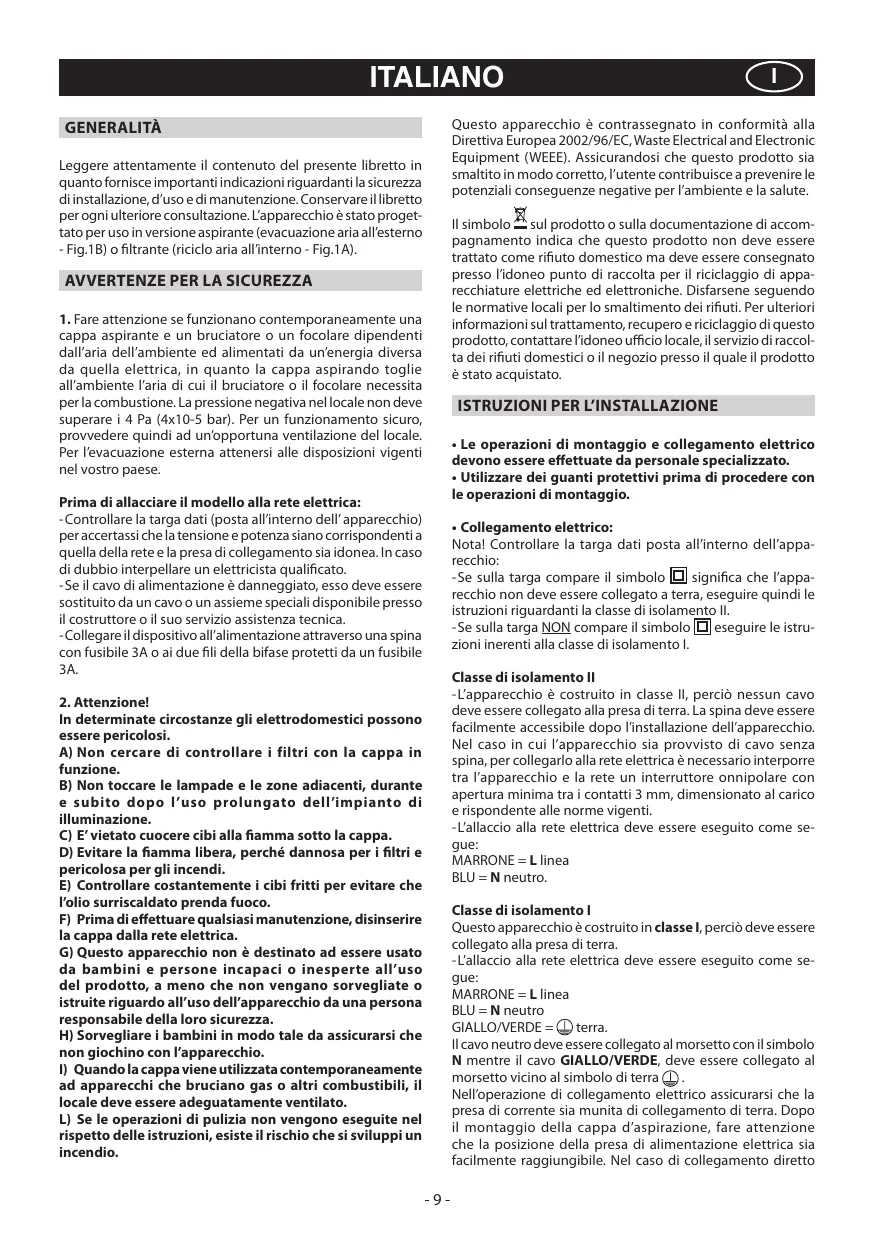

Leggere attentamente il contentuto del presente libretto in quanto formisce importantiindicazioni riguardanti la sicurezza di installatione, d'uso e di manutenzione. Conservare il libretto per gli ulteriore consulazione. L'apparecchio è stato progettato per uso in versione aspirante (evacuationa aria all'esterno - Fig.1B) o filtrante (riciclo aria all'interno - Fig.1A).

AVVERTENZE PER LA SICUREZZA

1. Fare attentione se funzionano contemporaneamente una cappa aspirante e un bruciatore o un focalore dipendenti dall'aria dell'ambiente ed alimentati da un'energia diversa da quella elettrica, in quanto la cappa aspirando toglie all'ambiente l'aria di cui il bruciatore o il focalore necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provedere quindi ad un'opportuna ventilazione del locale. Per I'evacuatione esterna atteneri alle disposizioni vigilenti nel vostro paese.

Prima di allacciare il modello alla rete elettrica:

-Controllare la targa dati (posta all'interno dell'apparecchio) per accertassi che la tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sa idonea. In caso di dubbio interpellare un elettricista qualificato.
-Se il cavo di alimentazione è danneggiato,esso delve essere sostituito da un cavo o un assieme speciali disponibile presso il costruttore o il suo servizio assistenza tecnia.
-Collegare il dispositorio all'alimentazione attraverso una spina con fusibile 3A o ai due fili della bifase protetti da un fusibile 3A.

2. Attenzione!

In determinate circostanze gli elettrodomestici possono essere pericolosi.

A) Non cercare di controllare i filtri con la cappa in funzione.
B) Non toccare le lampade e le zone adiacenti, durante le subito più l'uso prolongato dell'impianto di illuminazione.
C) E'Vietato cuocere cibi alla fiamma除去 la cappa.
D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi.
E) Controllare costamente i cibi fritti per evitare che l'olio surriscaldato prenda fuoco.
F) Prima di effettuare qualsiasi manutenzione, disinserire la cappa alla rete elettrica.
G) Questo appearecchio non è destinato ad essere usato da bambini e persona incapaci o inesperte all'uso del prodotto, a meno che non vengano sorvegliate o struite riguardo all'uso dell'apparecchio da una persona responsable della loro sicurezza.
H) Sorvegliare i bambini in modo tale da assicurarsi che non giochino con l'apparecchio.
I) Quando la cappa viene utilizzata contemporaneamente ad apparentecchi che bruciano gas o altri combustibili, il locale deve essere adequatamente ventilato.
L) Se le operazioni di pulizia non vengono eseguite nel rispetto delle istruzioni, esiste il rischio che si sviluppi un incendio.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto si smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere segnato presso l'idoneo punto di racolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di racolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L'INSTALLAZIONE

• Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.
• Utilizzare dei guanti protettivi prima di procedere con le operazioni di montaggio.

- Collegamento elettrico:

Nota! Controllare la targa dati posta all'interno dell'apparechio:

• Se sulla targa compare il symbolo significa che l'apprecchio non deve essere collegato a terra, eseguire quindi le struizioni riguardanti la classe di isolamento II.
• Se sulla targa NON compare il symbolo [2] eseguire le istruzioni inerenti alla classe di isolamento I.

Classe di isolamento II

-L'apparecchio e costruito in classe II, perché nessun cavo deve essere collegato alla presa di terra. La spina deve essere facilmente accessibile dopo l'installazione dell'apparecchio. Nel caso in cui l'apparecchio si provvisto di cavo nella spina, per collegarlo alla rete elettrica è necessario interporre tra l'apparecchio e la rete un Interruttore onnipolare con aperture minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.

-Lallaccio alla rete elettrica delve essere eseguito come segue:

MARRONE = L linea

BLU = N neutro.

Classe di isolamento I

Questo appearecchio è costruito in classe I, perché deve essere collegato alla presa di terra.

-Lallaccio alla rete elettrica delve essere eseguito come segue:

MARRONE L linea

BLU = N neutrato

GIALLO/VERDE = ① terra.

Il cavo neutro deve essere collegato al morsetto con il symbolo N perché il cavo GIALLO/VERDE, develle essere collegato al morsetto vicino al symbolo di terra.

Nell'operazione di collegamento elettrico assicurarsi che la presa di corrente sia munita di collegamento di terra. Dopo il montaggio della cappa d'aspirazione, fare attenzione che la posizione della presa di alimentazione elettrica sa facilemente raggiungibile. Nel caso di collegamento diretto

alla rete elettrica è necessario interporre tra l'apparecchio e la rete un interrottore onnipolare con aperture minima tra i contatti 3 mm, dimensionato al carico e disponente alle norme vigenti.

• La distanza minima fra la superficie di supporto dei recipienti di cottura sul disposativo di cottura e la parte più bassa della cappa da cucina deve essere di almeno 45~cm . Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all'esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuire fumi degli apparecchi alimentati da un'energia diversa da quella elettrica. Prima di procedere alle operazioni di montaggio, per una più facile manovabilità dell'apparecchio disinserire i filtrò/ì antigrasso (Fig.2.2 - Fig.3.2).
  -Nel caso di montaggio dell'apparecchio in versione aspirante predisporre il foro di evacuationza aria.
• Si consiglia l'utilizzo di un tubo evacuatione aria con lo stesso diametro della flangia uscita aria. L'utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed augmentare la rumorosità.
• Se l'apparecchio è fornito con il cupolino M rimuoverlo sganciandolo come indicato in Fig.2.3 - Fig.3.3.

Prima di procedere con le operazioni di montaggio, per una più facile manovabilità dell'apparechio disinserire il filtrto antigrasso tirando la maniglia B come indicato in Fig.2.2 - Fig.3.2.

Se si possie du modello con pannello aspirazione perimetrale, prima di effettuare esta operazione, eseguire le seguenti fasi:

-Aprire il pannello C come indicato in Fig.2.1 - Fig.3.1.
- Se si possie de la versione con tre pannelli A sganciarli dai perni di fissaggio tirando verso l'esterno (Fig.3.4) e successivement sflarli dai perni di sicurezza N (Fig.3.4) posti all'interno della cappa. Per ricollocarli esguire l'opération inversa. ATTENZIONI! Durante esta operatione di smontaggio e montaggio assicurarsi che la presa al pannello sia ben salda per evitare cadute accidentali.

- Fissaggio a parete:

Tracciare il lato inferiore della cappa sul muro tenendo conto delle misure indicate in Fig.4A e della distance minima dal piano di cottura (Fig.4B).
-Posizione la dima di fissaggio sulla parete, facendo attenzione che la linea coincida con那一 tracciata sul muro in precedenza.
-Segnare ed eseguire i fori di fissaggio (Fig.5).
-Fissare le 2 viti superiori Kswana avvitarle completeness et tasselli ad espansione (Fig.5).
-Posizionare l'apparecchio al muro (Fig.6A).
-Fare attenuatione che le 2 viti di livellamento J siano serrate (Fig.6B.1).
- Allineare l'apparechio in posizione orizzontale agendo sulle due viti di livellamento J (Fig.6B.1).
-A regolazione avvenuta fissare la cappa definitivamente tramite le viti K (Fig.6C - Fig.6D).
-Per una più facile accessibilità al gruppo motore in caso di assistenza, après aver livellato e fissato definitivement l'appareccchio, consigliamo di rimuovere les staffe (Fig.6B.1).
-Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc.).
-Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in

cuiuveesserefissatalacappa.

- Installazione per modelli alla camini decorativi: Versione aspirante

-Sganciare il cupolino M e togliere la griglia E (Fig.7).
-Far passare il cavo di alimentazione sull'asola del cupolino M indicata in Fig.9A.1.
-Prendere il passacavo H e posizionarlo tra il cavo di alimentazione e l'asola (Fig.9A.2).
-Collegare il tubo flessibile L (non fornito) alla cappa (Fig.9B).
-Ripositionare il cupolino M facendo attenzione che siagganci perfettamente ai perni di fissaggio G (Fig.9B).

- Versione filtrante:

-Sganciare il cupolino M e togliere la griglia E (Fig.7).
-Far passare il cavo di alimentazione sull'asola del cupolino M. indica in Fig.8.1.
-Prendere il passacavo H e posizionarlo tra il cavo di alimentazione e l'asola (Fig.8.2).
-Fissare il cupolino M e la griglia E facendo attenzione che si agganci perfettamente ai perni di fissaggio G (Fig.8).

- Optional:

Questo modello di cappa può averere come optional dei camini decorativi da richiedere al Vs rivenditore.

Prima di installare i camini decorativi bisogna rimuovere il cupolino M e svitare le 4 viti Q che bloccano i perni di fissaggio G come indicate in Fig.11.

- Installazione per modelli con camini decorativi: Versione aspirante

Predisporre l'alimentazione elettrica entro l'ingombro del camino decorativo.

Regolare la larghezza della staffa di supporto del camino decorativo superiore (Fig.10.2).

Successfully fissa rla alla parete in modo che sa in asse con la vostra cappa tramite le viti A e rissettando la distanza indica en Fig.10.1.

Collegare, mediante un tubo flessibile L, la flangia F al foro evacuatione aria (Fig.12A).

Infilare il camino decorativo superiore all'interno del camino decorativo inferiore ed appoggiarli sopra al corpo cappa (Fig.12B).

Sfilare il camino decorativo superiore fino alla staffa e fissarlo tramite le viti B (Fig.10.2).

Per trasformare la cappa da versione aspirante a versione filtrante, richiedere al vostro rivenditore i filteringi carbone attivo e seguire le istruzioni di montaggio.

- Versione filtrante: Attenzione!

I filtri devono essere ordinati presso il vostro rivenditore come accessorio.
-Per trasformare la cappa da versione ASPIRANTE a versione FILTRANTE i filtri al carbone attivo devono essere ordinati presso il vosto rivenditore come accessorio.
Abbiamo disponibili due tipi diversi di Kit, uno con filtri non rigenerabili (Fig.13) e l'altro con i filtri rigenerabili (lavabili) (Fig.14).
Diversamente dagli altri filtri al carbone attivo, quello interrogabile più essere lavato e riutilizzato per circa alte12-15 volte.
Con un normale uso della cappa, quello filtering delve essere pulito agli 2-3 mesi.
Ilhettoe, qu'et un peuple est sauf le meur peuple? Il est sauf le meur peuple.

lavastoviglie.

Dopo il lavaggio, per riattivare il fatto rigenablerile è necessario asciugarlo nel forn o a 100^ per 15-20 minuti.

Ilattro conservare la sua capacité di assovertimento dell'odore per tre anni, dopo i quali dovro essere sostituito.

• Se nell'imbloatto trovare una staffa come quella indicata in Fig.14 occorre svitare le viti più installate all'interno della cappa e installare la staffatramite le viti precedentementeolta.

-Per sostituire i filtria a carbone rigenerabili Y, rimuovere le staffe alla sede, tirandole versus l'esterno (Fig.14).

• Se il vostro prodotto non è fornito di staffa, significà che il filtrato al carbone attivo non è rigenerabile (Fig.13). Questi devono essere applicati al gruppo aspirante posto all'interno della cappa centrandoli adesso e ruotandoli di 90 gradi fino allo scatto d'arresto (Fig.13).

USO E MANUTENZIONE

• Si raccomanda di mettere in funzione l'apparecchio prima di procedere alla cottura di un qualsi aiamento. Si raccomanda di lasciar funzionare l'apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un'evacuatione completa dellaria viziata.
  Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al filtro antigrasso e al filtrro al carbone attivo.
• Il filtro antigrasso ha il compito di trattene le particelle grasse in sospensione nell'aria, pertanto è soggetto ad insasarsi in tempi variabili relativamente all'uso dell'appareccchio.
• Per prevenir il pericolo di eventuali incendi, al massimoogni 2 mesi, e necessario lavare i filtri antigrasso a mano,utilizzando detervisi liquidi neutri non abrasivi, oppure inlavastoviqlie a basse temperature e con cici brevi.
• Dopao alcuni lavaggi, si posso verificare delle alterazioni del colore. Questo fatto non dà diritto a reclamo per l'eventuale loro sostituzione.
• I filtra al carbone attivo servono per depurare l'aria che viene rimitta nell'ambiente ed ha la funzione di attenuare gli odori sgradevoli generati alla cottura.
• I filtri al carbone attivo non rigenerabili devono essere sostituiti anni 4 mesi al massimo. La saturazione del carbone attivo dipende dall'uso più o meno prolongato dell'apparecchio, dal tipo di cucina e alla regolarità con cui viene effettuata la pulizia del filtro antigrasso.
• I filtri al carbone attivo rigenerabili devono essere lavati a mano, con detergenti neutri non abrasivi, o in lavastoviglie con una temperatura massima di 65^ (il ciclo di lavaggio delve essere completo sono stoviglie). Togliere l'acqua inccesso ricerca rovinare il filtrlo, rimuovere le parti in plastica, e far ascuiugare il materassino in forno per almeno 15 minuti circa ad una temperatura di 100^ massimo. Per mantenere efficente la funzione del filtrlo al carbone rigenerabile但这a operazione deve essere ripetuta agli 2 mesi. Qesti devono essere sostituiti al massimo agli 3 anni oppure quando il materassino risultata danneqqiato.
• Prima di ribontare i filtri antigrasso e i filtri al carbone attivo rigenerabili è importante cheamenti siano ascuigati bene.
• Pulire freuquentemente la cappa, esta internamente che esternamente, usando un panno inumidito con alcohol denaturato o detersivi liquidi neutri non abrasivi.
• L'impatto di illuminazione è progettato per l'uso durante la cotta e non per l'uso prolongato di illuminazione generala.

dell'ambiente. L'uso prolongato dell'illuminazione diminuisce notevolmente la durata media delle lampade.

• Se l'apparecchio è dotato della luce ambiente questa più essere utilizzata per l'uso prolongato di illuminazione generale dell'ambiente.
• Attenzione: L'inoservanza delle avventenze di pulizia della cappa e della sostuzione e pulizia dei filtri comporta rischi di incendi. Si raccomanda quando di atteneri alle struzioni suggerite.
  Sostituazione delle lampade alogene (Fig.15.1):

Per sostituire le lampade alogene B togliere il vetrino C facendo leva sulle apposite fissure.

Sostituire con lampade dello stesso tipo.

Attenzione: Non toccare la lampadina a mani nude.

Sostituzione delle lampade LED (Fig.15.2):

Se la versione dell'apparecchio è con lampade LED per la sostituzione è necessario l'intervento di un technician specializzato.

Comandi luminosi (Fig.16):

La simbologia è di seguito riportata:

A = tasting ILLUMINA ZIONE
B = taste OFF
C = tasto PRIMA VELOCITA
D = tasting SECONDA VELOCITA
E= tasting TERZA VELOCITA
F= tasto TIMER ARRESTO AUTOMATICO 15 minuti (*)

Se il myosto apparecchio è provvisto della funzione velocità INTENSIVA, parte da lalla TERZA velocità e tenido premuto per 2 secondi circa il tasto E esta verrà attivata per 10 minuti più di che ritornerà alla velocità precedentemente impostata. Quando la funzione è attiva il LED lampeggia. Per interromperla prima dei 10 minuti premere di nuovo il tasto E.

Premendo il tasto F per 2 secondi (a cappa spenta) si attiva la funzione "clean air". Questa funzione fa accendere il motore per 10 minuti ogni ora alla prima velocità. Appena attivata la funzione, il motore parte alla 1^ velocità per la durata di 10 minuti durante i quali devono lampegliare contemporaneamente il tasto F e il tasto C. Trascorso quello tempo il motore si spegne ed il ded del tasto F rimane acceso di luce fissa fino a quando dopo altri 50 minuti riparte il motore alla prima velocità e i led F e C ricominciano a lampegliare per 10 minuti earsi via. Premendo qualsiasi tasto ad esclusion delle lui la cappa torna al suo funzionamento normale (es. se premo il tasto D si disattiva la funzione "clean air" e il motore viene impostato alla 2^ velocità; premendo il tasto B la funzione si disattiva).

(*) La funzione "TIMER ARRESTO AUTOMATICO" ridarda l'arresto della cappa, che continuera a funzionare alla velocità d'esercizio in corso al momento dell'accensione di esta funzione, di 15 minuti.

• Saturazione filtri Antigrasso/Carbone attivo:

-Quando il tasto A lampeggia con una frequenza di 2 sec. i filtri antigrasso devono essere lavati.
-Quando il tasto A lampeggia con una frequenza di 0,5 sec. i filtri al carbone attivo devono essere sostituiti o lavati a seconda del tipo di filtrlo.
Una volta ricollocato il Filtering pulito bisogna resettare la memoria elettronica premendo il tasto A per circa 5 sec. sono che termina di lampeggiare.

SI DECLINA OGNI RESPONSABILITA PER EVENTUAL DANNI PROVOCATI DALLA INOSSERVANZA DELLE SuddETTE AVVERTENZE.

SERVIZIO ASSISTENZA CLIENTI

Prima di chiamare il servizio di Assistenza Tecnica

In caso di mancato funzionamento del piano vi consigliamo di:

• verificare il buon inserimento della spina nella presa di corrente;

• verificare che l'afflusso di gas sa regolare.

Nel caso non si individui la causa di mal funzionamento:

spegnere l'apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecnica.

MATRICOLA DEL PRODOTTO. Dove si trova?

È importante che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola.

In quello modo Lei potrà contribuire ad evitare trasferte inutili del technique, risparmiandooltretutto i relativiosti.
