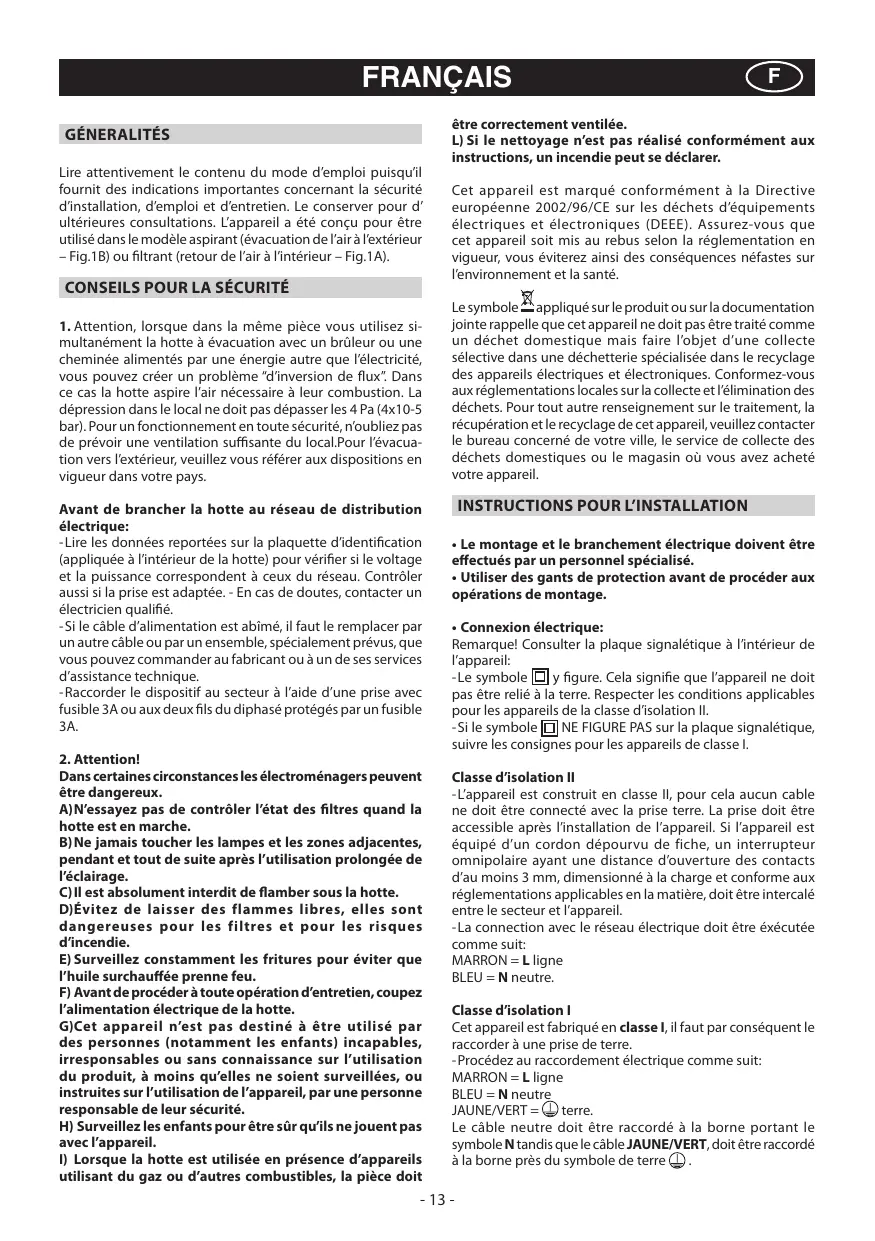

MODE D'EMPLOI RDM917 ROSIERES

Lire attentivement le contentu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a ete concu pour etre utilisé dans le modele aspirant (evacuation d'air a l'exterieur - Fig.1B) ou filtrant (retour de I'air a I'intérieur - Fig.1A).

CONSEILS POUR LA SECURITE

1. Attention, lorsque dans la même piece vous utilisez simultanement la hotter a evacuation avec un bruleur ou une cheminée alimentés par une energia autre que l'électricité, vous pouvez creer un problème "d'inversion de flux". Dans ce cas la hotter aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oulibiez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veillez you reférer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution electrique:

-Lire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondant à ceux du réseau. Contrôler aussi si la prise est adaptée. - En cas de doutes, contacter un électricien qualifié.
-Si le cable d'alimentation est abimé, il faut le replacer par un autre cable ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.
-Raccorder le dispositif au secteur à l'aide d'une prise avec fusible 3A ou aux deux fils du diphase protégés par un fusible 3A.

2. Attention!

Dans certaines circonstances les electroménagers peuvent etre dangereux.

A)N'essayez pas de contrôle l'etat des filtres quand la hotte est en marche.
B)Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage.
C) Il est absolument interdit de flamber sous la hotte.
D)Evitez de laisser des flammes libres, elles sont dangereuses pour les filtrés et pour les risques d'incendie.
E) Surveilliez constamment les fritures pour éviter que l'huile surchauffée prenne feu.
F) Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte.
G)Cet apparéil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans conscience sur l'utilisation du produit, à moins qu'elles ne soient surveillées, ouInstruites sur l'utilisation de l' apparéil, par une personne responsable de leur sécurité.
H) Surveilliez les enfants pour être sur qu'ils ne jouent pas avec l'appareil.
I) Lorsque la hotte est utilisé en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit

etre correctement ventilée.

L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.

Cet apparéil est marqué conformément à la Directive française 2002/96/CE sur les déchets d'équipements électriques et电子iques (DEEE). Assurez-vous que cet apparéil soit mis au rebus selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.

Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet apparéil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des apparéils électriques et Electroniques. Conformez-vous aux règlementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la recupération et le recyclage de cet apparéil, veuillus contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez achété votre apparéil.

INSTRUCTIONS POUR L'INSTALLATION

• Le montage et le branchement électrique doivent être effectuels par un personnel spécialisé.
• Utiliser des gants de protection avant de procéder aux opérations de montage.

- Connexionélectrique:

Remarque! Consulter la plaque signalétique à l'intérieur de l'appareil:

-Le symbole y figure. Cela signifie que I'appareil ne doit pas etre relié à la terre. Respecter les conditions applicables pour les appeareils de la classe d'isolement II.
-Si le symbole NE FIGURE PAS sur la plaque signalétique, suivre les consignes pour les apparciels de classe I.

Classe d'iso1ation II

-L'appareil est construit en classe II, pour cela,aucun cable ne doit etre connecte avec la prise terre. La prise doit etre accessible après I'installation de I'appareil. Si I'appareil est equiped'un cordon depourvu de fiche, un interrupteur omnipolarie ayant une distance d'ouverture des contacts d'au moins 3mm dimensionne a la charge et conforme aux reglementations aplicables en la matière, doit etre intercalé entre le secteur et I'appareil.

-La connection avec le réseau électrique doit être exécutée comme suit:

MARRON = L ligne

BLEU = N neutrte.

Classe d'isolation I

Cet apparéil est fabriqué en classe I, il faut par conséquent le raccorder à une prise de terre.

• Procedez au raccordement électrique comme suit:

MARRON = L ligne

BLEU = N neutrte

JAUNE/VERT = ① terre.

Le cable neutre doit être raccordé à la borne portant le symbole N tandis que le cable JAUNÉ/VERT, doit être raccordé à la borne prés du symbole de terre ( ).

Lors des opérations de raccordement électrique, assurez-vous que la prise de courant compte bien une borne de mise à la terre. Une fois l'installation terminée, cette prise doit être facilement accessible.

Un interrupteur omnipolarie ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil en cas de raccordement direct au secteur.

• La distance minimum entre la surface de support des éléments de cuisson sur le dispositif de cuisson et la partie la plus basse de la hotte pour cuisine doit être de 45~cm au moins. S'il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie supérieure doit être à l'extérieur de cette inférieure. Ne pas relier le tuyau d'échéappement de la hotte à un conduit dans lequel circule du air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de cette électricité.

En vue d'une manoeuvrabilité de l'appareil plus facile, avant d'executer les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig.2.2 - Fig.3.2).

-Sil s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.

• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

• Si l'appareil est fourni avec le chapeau M, enlever cette dernière en la décrochant comme indiqué sur les Fig.2.3 - Fig.3.3.

Avant de procéder avec les opérations de montage, pour faciliter la manoeuvrabilité de l'appareil, retireir le filtre anti-graisse en tirant la poignée B comme indiqué sur les Fig.2.2 - Fig.3.2.

Si vous possédez un modele avec panneau d'aspiration périmétral, avant d'effectuer cette opération, accomplir les phases suivantes:

-Ouvrir le panneau C comme indiqué sur les Fig.2.1 - Fig.3.1.

-Si vous possédez la version à 3 panneaux A,les décrocher des pivots de fixation en les tirant vers l'extérieur (Fig.3.4) ensuite, dégager des pivots de sécurité N (Fig.3.4) places à l'intérieur de la hotte. Pour les remettre, effectuer l'opération inverse.

ATTENTION! Pendant cette opération de démontage et montage, s'assurer que la prise au panneau soit bien fixée pour élever la chute accidentelle.

Fixation au mur:

Tracer le bord inférieur de la hotte sur le mur en tenant compte des mesures individues dans la figure 4A et de la distance minimale du plan de cuisson (Fig.4B).
-Positionnez le gabarit de perçage contre le mur, en veillant à ce que la ligne se superpose bien à la ligne tracée precedemment sur le mur.
- Repérez et percez les trous de fixation (Fig.5).
-Fixez les 2 vis supérieures K sans serrer à fond et les chevilles expansives (Fig.5).
- Positionner l'appareil contre le mur (Fig.6A).
-Contralr que les 2 vis de compensation J soient bien serrées (Fig.6B.1).
- Aligner l'appareil en position horizontale en intervenant sur les deux vis de compensation J (Fig.6B.1).
- Àprous avoir complété le réglage, fixer définitivement la hotte à l'aide des vis K (Fig.6C - Fig.6D).
-Pour pouvoir acceder plus facilement au groupe moteur

en cas d'assistance, après avoir nivele et fixe définitivement l'appareil, nous conseillons d'enlever les étriers (Fig.6B.1).

-Pour les opérations de montage, utilisez des vis et des chevilles adaptées à la nature du mur (béton armé par ex. ou placoplatre, etc.).
-Si les vis et chevilles sont fournies avec l'appareil, assurez-vous quelles soient bien adaptées à la nature du mur qui supportera la hotte.

- Installation des modeles sans cheminees decoratives: Version a evacuation exterieure

• Décrochez le chapeau M et retirez la grille E (Fig.7).
  -Faites passer le cable d'alimentation par la fente du chapeau M voir Fig.9A.1.
  -Prenez le passée-fil H et placez-le entre le cable d'alimentation et la fente (Fig.9A.2).
  -Raccorder le tuyau flexible L (non inclus) à la hotte (Fig.9B).
• Positionner à nouveau la coupole M en faisant attention qu'elle s'accroche parfaitement aux pivots de fixation G (Fig.9B).

- Version filtrante:

• Décrochez le chapeau M et retirez la grille E (Fig.7).
  -Faites passer le cable d'alimentation par la fente du chapeau M voir Fig.8.1.
  -Prenez le passée-fil H et placez-le entre le cable d'alimentation et la fente (Fig.8.2).
  -Fixer la coupole M et la grille E en faisant attention qu'elles s'accrochant parfaitement aux pivots de fixation G (Fig.8).

- Options:

En option, ce modele de hotte peut etre équipé de cheminées décoratives que vous pouvez commander à votre vendeur.

Avant d'installer les cheminées décoratives, il faut éliminer la coupole M et dévisser les 4 vis Q qui bloquent les goujons de fixation G comme indiqué sur la figure11.

- Installation des modeles avec cheminees decoratives: Version a evacuation exterieure

Préparez l'alimentation électrique à l'intérieur de l'espace prévu pour le raccord décoratif.

Réglez la largeur de l'étrier de support du raccord supérieur (Fig.10.2). Ensuite fixe-le au plafond, en position axiale par rapport à votre hotte, à l'aide des vis A et en respectant la distance à partir du plafond indiquée (Fig.10.1). A l'aide d'un tuyau flexible L raccordez la bride F au trou d'évacuation de l'air (Fig.12A).

Glissez la cheminée supérieure à l'intérieur de la cheminée inférieure et posez-la sur la hotte (Fig.12B).Déboitez la cheminée supérieure jusqu'à l'étrier et fixez-la à l'aide des vis B Fig.10.2). Si on peut transformer la hotte du modulo aspirant au modulo filtrant, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage.

- Version recyclage:

Attention!

Les filtres doivent être commandés, comme accessoire, auprès de votre revendeur.

-Pour transformer la hotte de la version ASPIRANTE à la version FILTRANTE les filtres au charbon doivent être commandés auprès du revendeur comme accessoire. Il existe deux types de Kits, le premier avec les filtres non régénérables (Fig.13) et le deuxième avec les filtres régénérables (lavables) (Fig.14).

Contrairement aux autres filtres à charbon, ce filtre régénéable est lavable et peut être réutilisé jusqu'à 12-15 jours environ.

En cas d'utilisation normale de la hotte, il faut nettoyer ce

f literature tous les 2-3 mois. Le filtré est livable au lave-vaisselle à la température maximale en utilisant un détergent du commerce pour lave-vaisselle. Àprouc le lavage, pour remettre en service le filtré régénéable il est nécessaire de le faire secher dans le four à 100^ pendant 15-20 minutes. Ce filtré va保守er sa capacité d'absorption des odeurs pendant trois ans, après lesquels il doit être remplaced.

-Si vous trouvez dans l'emballage un étrier comme celui indiquedans la Fig.14 il faut dévisser les vis déjà installées à l'intérieur de la hotte et installer l'étrier en utilisant les vis enlevées précédemment.

-Pour replacer les filtres à charbon régénérables Y, dégager les fixations de leur emplacement en les tirant vers l'extérieur (Fig.14).

-Si votre produit n'est pas fourni avec l'étrier, cela signifie que le filtré au charbon actif n'est pas régénéable (Fig.13).

Ceux-ci doivent être appliqués au groupe d'aspiration placé à l'intérieur de la hotte en les centrant sur ce dernier et en les tournant de 90^ jusqu'à entendre le décid c'arrêt (Fig.13).

EMPLOI ET ENTRETIEN

• Il est conseilé demettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseilé de l'arrêté 15 minutes après avoir terminé la curisson pour éliminer au maximum les odeurs et evacuer l'air vicié.
  Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtrte anti-graisse et du filtrte à charbon actif.
• Le filtré anti-graisse à pour role deretenir les particules grasses en suspension dans l'air; par consequent, il peut se boucher en un temps qui varie en fonction de l'utilisation de l'appareil.
• Pour prévenir le danger d'incendie, chaque 2 mois au maximum, il est nécessaire de laver les filtres anti-graisse à la main en utilisant des détergents liquides neutres non abrasifs ou dans le lave-vaisse à température basse et cycle court.
• Àprouss plusieurs lavages, la couleur peut changer. Cela ne donne pas le droit à une requête pour leur remplacement.
• Les filtres au carbone actif seront à purifier l'air qui sera rejojeté dans la pierce et à atténuer les odeurs générées par la cuisson.
• Les filtres à carbone actif non régénérables doivent être replacés chaque 4 mois au maximum. La saturation du carbone actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine et de la régularité avec laquelle vous effectuez le nettoyage du filtre anti-graisse.
• Les filtres de carbone actif régénérables doivent être lavé à la main, avec des détergents neutres non abrasifs, ou dans le lavve-vaiselle à température maximaile de 65^ (le cycle de lavage doit être complèt et sans plats) Enlever l'eau en excès sans abimer le filtre, restorer les parties en plastique, faire secher le matelas au four pendant au moins 15 minutes environ et à la température maximale de 100^ . Cette opération doit être repétée chaque 2 mois pour maintainir efficace la fonction du filtre à carbone régénérable. Ces derniers doivent être replacés au maximum chaque 3 ans ou lorsque le matelas est endommage.
• Avant de monter les filtres anti-graisses et les filtres à carbone actif regénérables, il est important que ceux-ci soient bien secs.
• Nettoyer非常喜欢 le hotte, soit à l'intérieur que à l'extérieur en utilisant un chiffon humidifié avec de l'alcool dénaturé ou des détergents liquides neutres non abrasifs.
• L'installation d'illumination est conscience pour l'utilisation

pendant la cuisson et non pour l'utilisation prolongée pour illuminer la pierce. L'utilisation prolongée de l'illumination réduit considérablement la durée moyenne de la lampe.

• Si l'appareil est pourvu de lumière de courtoisie, elle peut être utilisée pour l'emploi prolongé de l'éclairage général de la pièce.
• Attention: La non-observation de ces remarques de nettoyage de la hotte et du Replacement et nettoyage des filtres compte des risques d'incendie. Il est donc recommandé de suivre les instructions suggérées.

- Remplacement des lampes halogènes (Fig.15.1):

Pour changer les lampes halogenes B retirez le verre C en faisant levier dans les fentes prévues.

Remplacez-les par des lampes de même type.

Attention: Ne touchez pas aux lampes mains nods.

- Remplacement des lampes à LED (Fig.15.2):

Si la version de l'appareil est avec lampes à LED, elles doivent être obligatoirement remplacées par un technician spécialisé.

Commandes Lumineux (Fig.16) le symbole sont le suivant:

A= touche ECLAIRAGE
B = touche OFF
C = touche PREMIÈRE VITESSE
D= touche DEUXIEME VITESSE
E = touche TROSIEME VITESSE
F = touche MINUTEUR ARRET AUTOMATIQUE 15 minutes (*)

Si vous appeareil est pourvu de la fonction vitesse INTENSIVE, en partant de la TROISIÈME vitesse et en maintainant pressée pendant environ 2 secondes la touche E, elle sera mise en fonction pendant 10 minutes après lesquelles elle revienda à la vitesse précédemment programmée.

Quand la fonction est active, la LED clignote. Pour l'interr compromise avant les 10 minutes, presser de nouveau sur la touche E.

En appuyant sur le bouton F pendant 2 secondes (lorsque la hotte est allumée), la fonction «clean air» s'active. Cette fonction démarre le moteur pour 10 minutes par heures à la première vitesse.

Dès que la fonction est activée, le moteur démarre en 1^ère vitesse pour 10 minutes pendant lesquelles les boutons F et C doivent clignoter en même terme. A la fin de ce temps, le moteur s'arrête et la diode électroluminescente du bouton F reste allumée sans clignoter jusqu'à ce que le moteur reparte en 1^ère vitesse 50 minutes plus tard. Les diodes électroluminescentes F et C都喜欢ment à clignoter pendant 10 minutes et ainsi de suite. En appuyant sur n'importe qu'elle touche à l'exception des touches de lumière, la hotte returne immédiatement à son fonctionnement normal (ex. en appuyant sur le bouton D la fonction «clean air» se désactive et le moteur passée directement à la 2^ème vitesse; en appuyant sur le bouton B la fonction se désactive).

(*) La fonction "MINUTER ARRÊT AUTOMATIQUE" retarde l'arrêt de la hotte, qui continuera de fonctionner à la vitesse de service en cours au moment de l'activation de cette fonction, pendant 15 minutes.

- Saturation filtrres Anti-graisse/Charbon actif:

-Lorsque la touche A clignote avec une fréquence de 2 secondes, les filtres anti-graisse doivent être lavés.
-Lorsque la touche A clignote avec une fréquence de 0,5 seconde, les filtres à charbon actif doivent être remplacés ou

nettoyés selon le type de filtré.

Lorsque les filtres nettoyés sont remis en place, réinitialisation la mémoire électronique en appuyant sur la touche A pendant environ 5 secondes jusqu'à ce qu'elle arrêté de clignoter

SERVICE ASSISTANCE CLIENTS

Avant de faire appel au service d'assistance technique.

En cas de non fonctionnement du produit, nous vous conseillons de:

• vérifier que la fiche est bien enforcée dans la prise de courant

Si vous n'arrivez pas à identifier la cause du mauvais fonctionnement : mettez l'appareil hors tension et appelez le service d'assistance technique. N'essayez sur tout pas de le réparer vous-même .

NUMERO DE SÉRIE DU PRODUIT. Où se trouve-t-il?

Il est important de communiquer au service d'assistance technique le sigle du produit ainsi que son numero de série (16 caractères commençant par le chiffre 3) que vous trouverez dans le certificat de garantie ou bien sur la plaque d'immatriculation située à l'intérieur de l'appareil.

Vous éviterez ainsi que le technicien n'effectue des déplacements inutiles et économiserez par la même occasion sur les frais correspondants.

NOUS DECLINOS Toute RESPONSABILI TE POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.
