VIZIO 1100 - VIZIO FX 1100 CLEAN-R - Hotte de cuisine ROBLIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	ROBLIN
Modèle	VIZIO 1100 / VIZIO FX 1100 CLEAN-R
Largeur estimée	1100 mm
Alimentation électrique	220-240 V ~ 50/60 Hz, classe I
Cordon d'alimentation	HO5VVF 3×0,75 mm², fiche 10/16 A avec terre
Hauteur d'installation recommandée	0,65 m à 0,70 m au-dessus du plan de cuisson
Diamètre de sortie d'air	Non spécifié (conduite adaptée)
Fonctions principales	4 vitesses d'aspiration dont intensive temporisée 10 min, vitesse automatique 100 m³/h (10 min/h), arrêt différé 30 min, éclairage réglable
Commandes	Touches tactiles avec afficheur numérique et fonctions de blocage
Éclairage	Ampoules (type non spécifié), puissance max à respecter
Filtres	Filtres métalliques lavables + cartouche à charbon actif (version recyclage)
Signalisation de saturation	Filtres métalliques : 100 h, filtres charbon : 200 h
Modes d'évacuation	Évacuation extérieure ou recyclage (kit charbon en option)
Entretien des filtres métalliques	Nettoyage manuel ou lave-vaisselle tous les 2 mois
Entretien de la carrosserie	Chiffon humide avec détergent non abrasif
Sécurité	Arrêt automatique, blocage clavier, mise à la terre, distance minimale 0,65 m
Garantie	Contractuelle, sous réserve de la facture d'achat
Service après-vente	Voir plaque signalétique à l'intérieur de la hotte
Normes	Directives 2006/95/CE, 2004/108/CE, 93/68/CE, 2002/96/EC (DEEE)

FOIRE AUX QUESTIONS - VIZIO 1100 - VIZIO FX 1100 CLEAN-R ROBLIN

Comment installer la hotte VIZIO 1100 ?

L'installation doit être réalisée par un installateur qualifié. Respectez une hauteur de 0,65 à 0,70 m au-dessus du plan de cuisson. Utilisez les chevilles adaptées au support. La hotte peut être raccordée en évacuation extérieure ou en recyclage.

Quels sont les modes d'évacuation possibles ?

Deux modes : évacuation extérieure (avec clapet anti-retour et conduit) ou recyclage (avec déflecteur et cartouche à charbon actif).

Comment nettoyer les filtres métalliques ?

Nettoyez les filtres métalliques tous les 2 mois à la main avec un détergent liquide ou au lave-vaisselle. Ils sont lavables et réutilisables.

Quand faut-il remplacer la cartouche à charbon actif ?

La cartouche à charbon actif doit être remplacée après 200 heures de fonctionnement, signalé par l'affichage de la lettre C.

Comment utiliser la vitesse intensive ?

Appuyez sur la touche D pour activer la vitesse intensive pendant 10 minutes. Elle clignote et tous les segments s'allument. Réappuyez pour désactiver.

L'éclairage est-il réglable ?

Oui, faites un appui long sur la touche H pour augmenter ou réduire l'intensité lumineuse. Un appui court allume ou éteint l'éclairage.

Que signifie le symbole 'goutte' sur l'afficheur ?

Le symbole goutte indique que les filtres métalliques sont saturés après 100 heures de fonctionnement. Il faut les nettoyer.

Comment verrouiller le clavier pour le nettoyage ?

Éteignez le moteur et l'éclairage, puis appuyez sur la touche F pendant environ 5 secondes. Un bip sonore confirme le verrouillage.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne en 220-240 V monophasé, 50/60 Hz. Il est de classe I avec mise à la terre.

Que faire en cas de dysfonctionnement ?

Prévenez votre installateur. Pour un composant électrique endommagé, seul un atelier reconnu par le fabricant peut le remplacer. Débranchez toujours l'appareil avant intervention.

MODE D'EMPLOI VIZIO 1100 - VIZIO FX 1100 CLEAN-R ROBLIN

Mode d'emploi et installation

Hotte de cuisine

Nous vous remercions de la confiance que vous nous avez accordée en Choosing un appareil de la gamme ROBLIN.

Celui-ci a fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui vous expliquera comment l'installer, l'utiliser et l'entretenir dans les valeurs conditions.

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

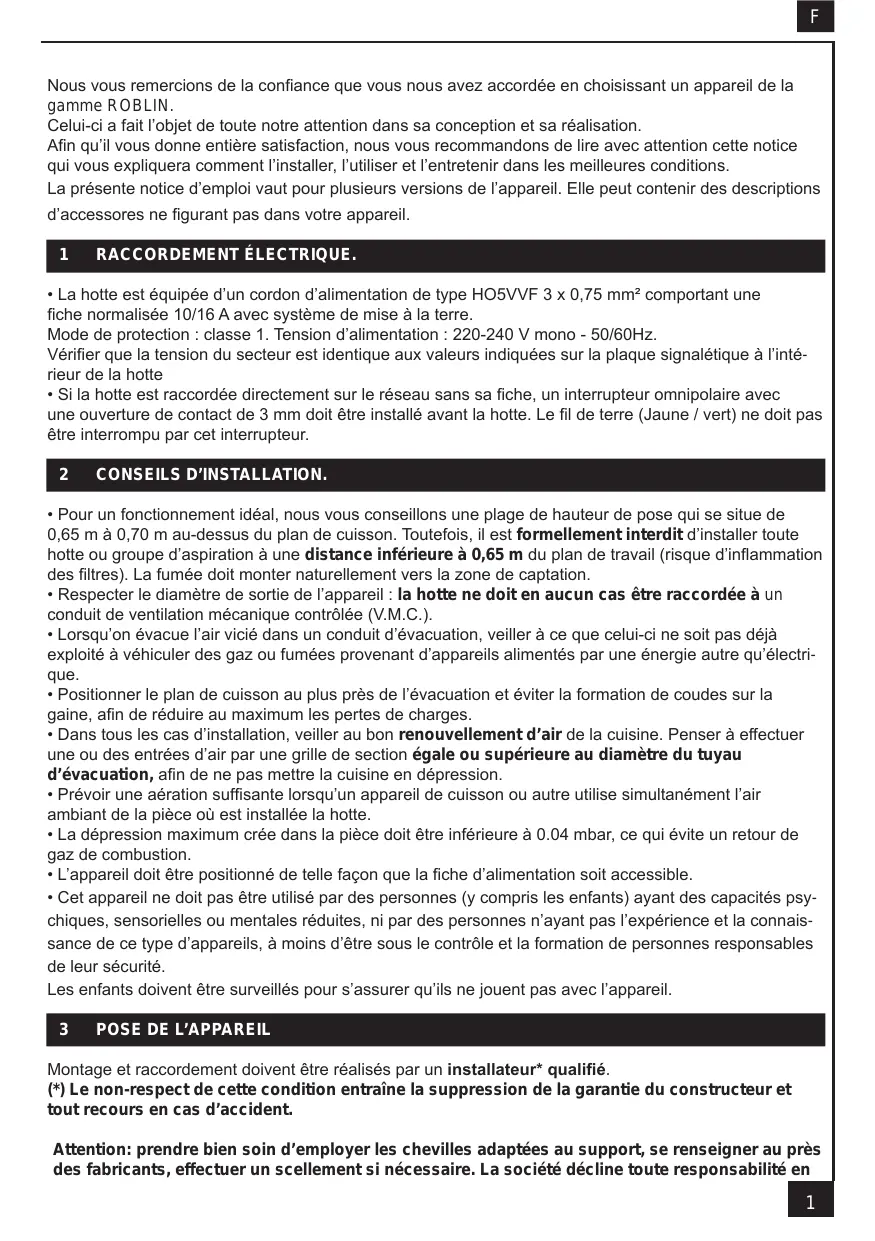

1 Raccordement électrique.

• La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 × 0.75 mm^2 comportant une fiche normalisée 10/16 A avec système de mise à la terre.

Mode de protection : classe 1. Tension d'alimentation : 220-240 V mono - 50/60Hz.

Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte.

• Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.

2 Conseils d'installation.

• Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de 0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d'installer toute hotte ou groupe d'aspiration à une distance inférieure à 0,65 m du plan de travail (risque d'inflammation des filtres). La fumée doit monter naturellement vers la zone de captation.
• Respecter le diamètre de sortie de l'appareil : la hotte ne doit en aucun cas être raccordée à un conduit de ventilation mécanique contrôlée (V. M. C.).
• Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité pour véhiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.
• Positionner le plan de cuisson au plus près de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.
• Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effectuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pas mettre la cuisine en dépression.
• Prévoir une aération suffisante lorsqu'un appareil de cuisson ou autre utilise simultanément l'air ambiant de la pièce où est installée la hotte.
• La dépression maximale créée dans la pièce doit être inférieure à 0.04 mbar, ce qui évite un retour de gaz de combustion.
• L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

3 POSE de l'appareil

Montage et raccordement doivent être réalisés par un installateur* qualifié.

(*) Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et tout recours en cas d'accident.

Attention: prendre bien soin d'employer les chevilles adaptées au support, se renseigner auprès des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en

Cas d'accrochage défectueux du à perçage et chevillage.

1) Tracer sur la paroi une verticale jusqu'au plafond à l'emplacement de la hotte au centre de la zone prévue pour le montage de la hotte (Fig. 1, rep. 1). Cette ligne sert pour aligner verticalément les différentes parties. 2) Positionner le support de conduit (Rep. 2), centré sur la verticale à 1 à 2 mm du plafond ou de la limite supérieure et marquer sur la paroi les deux alésages du support. Effectuer sur la paroi deux trous avec un foret Ø 8 mm. Fixer le support de conduit (Rep. 2) à l'aide des vis 4.5 x 50 et des chevilles fournies. 3) Définir le bas de la hotte (Rep 3) afin de fixer les supports au mur (Fig 3, Rep 4).

Marquer un point sur la ligne verticale à une distance du plan de cuisson de :

d = 1070mm (mesure sans credence).

d = hauteur crédence (400mm) + 670mm (mesure avec crédence).

La hauteur H est la hauteur minimum en mm du plan de cuisson au bas de la hotte (Rep. 3).

Crédence (Option) : La hauteur de la hotte par rapport au plan de cuisson est déterminée, dans ce cas, par la hauteur de la crédence (Rep. B) et par l'éventuel dosseret du plan de travail. La crédence doit être montée avant le corps de la hotte et si l'on désire la fixer contre le mur tant en haut qu'en bas, il est nécessaire de la positionner à la juste hauteur. Étant donné qu'il s'agit d'une opération compliquée, elle doit être effectuée exclusivement par l'installateur de la cuisine ou par du personnel compétent connaissant toutes les dimensions finales des meubles.

Effectuer sur la paroi 4 trous avec un foret 0.8mm. Fixer les supports (Rep. 4) à l'aide des vis 4.5×45 et des chevilles fournies.

4) Montage du corps de la hotte :

Accrocher le corps (Rep 5) sur les supports muraux.

Parfaire le réglage d'alignement de l'ensemble, à l'aide des vis TH 5 x 25 des supports, ainsi que l'inclinaison à l'aide des 2 vis 5 x 25 mm TC.

Après avoir effectué tous les réglages d'alignement de l'ensemble de la hotte, verrouiller celle-ci par une vis de fixation positive (Rep 8), afin de garantir la sécurité d'accrochage.

5) Raccordement:

• Pour la version Évacuation Extérieure :

a- Mettre en place le clapet anti-retour (Rep. 8) sur la sortie de l'appareil (Rep. 6), puis le télescopique et raccorder le tuyau flexible (Fig. 6) à l'évacuation extérieure et la sortie de l'appareil. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés. b- Enlever le filtre à GRAISSÉ, puis s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du moteur (Fig. 5). Raccorder électriquement la hotte (Voir paragraphe Raccordement Électrique) et vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration. c- Emboiter le haut de conduit dans le bas de conduit télescopique (Fig. 1 - Rep. 7a & b) et fixer le haut de conduit au support Rep. 2 par 2 vis M4 Rep. 12c fournies. Puis coulisser le bas de conduit jusqu'au bloc moteur. d- Mettre en place les 3 déflecteurs (Rep. 9)

• Pour la version Recyclage:

a- Fixer le déflecteur Rep. R sur la fixation du haut de conduit, le déflecteur est fixé avec les mêmes vis que le support de haut de conduit (Fig. 2 - Rep. 2). b- Installer un tuyau de diamètre approprié (Non fourni) entre la sortie de l'appareil et à l'entrée du déflecteur. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés. c- Enlever le filtre à graisse, puis s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du moteur (Fig. 5). Raccorder électriquement la hotte (Voir paragraphe Raccordement Électrique) et vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration. d- Placer la cartouche à charbon actif dans son logement en exerçant une pression sur les languettes A (Fig. 4). e- Emboîter le haut de conduit dans le bas de conduit téléscopique (Fig. 1 - Rep. 7a & b) et fixer le haut de conduit au support Rep. 2 par 2 vis M4 Rep. 12c fournies. Puis coulisser le bas de conduit jusqu'au bloc moteur. f- Mettre en place les 3 déflecteurs (Rep. 9) Pour la version sans moteur et sans conduit :

4 Fonctionnement

C 24 1

Tableau des commandes

Touche	Fonction	Afficheur
A	Allume et étèint le moteur d'aspiration à laforthème vitesse utilisé	Affiche la vitesse réglée.
B	Diminue la vitesse de service.	Les segments allumés diminuents.
C	Augmente la vitesse de service.	Les segments allumés augmentent.
D	Met en marche la vitesse intensive de n'importe qu'elle vitesse, même à moteur étéint; cette vitesse est temporisée à 10 min- nutes, après quoi, le système returne à la vitesse régée au préalable. Idéale pour faire face à des émissions maximales de fumées de cuisson.	I clignote et les segments sur l'afficheur sont tous allumés. Appuyer sur la touche pour désactiver.
E	Met en marche le moteur à une vitesse per- mettant une aspiration de 100 m³/h pendant 10 minutes toutes les heures ; après quoi le moteur s'arrête.	24 s'affiche et les segments qui sont tous allu- més sur l'afficheur s'éteignent un à un de fa-çon cyclique. Appuyer sur la touche pour désactiver.
F	Active l'arrêt automatique après un délaïde de 30'. Idéale pour éliminer complètement les odeurs résiduelles. Peut être activée depuis n'importe chaque position, appuyer sur la tou- che ou éteindre le moteur pour désactiver la fonction.	Le symbole d'une Horloge qui clignote s'affiche. Appuyer sur la touche pour désactiver.
G	Appuyer sur la touche pendant environ 2 se- condes pour rétablit l'alarme signalant la saturation des filtres à l'état initial	Après 100 heures de fonctionnement, le sym- bole Goutte s'affiche pour signaler la satura- tion des filtres métalliques. Après 200 heures de fonctionnement, C s'affiche pour signaler la saturation des filtres au charbon actif.
H	Appui court : allume et étèint l'éclairage à laforthème intensité lumineuse utilisée. Appui long : augmente ou réduit l'intensité lumineuse.

Commande de blocage du clavier : il est possible de bloquer le clavier, par exemple pour effectuer le nettoyage du verre, quand le moteur et l'éclairage de la hotte sont éteints.

Appuyer sur la touche F (Retard) pendant environ 5 secondes pour activer ou désactiver le blocage du clavier, qui est toujours confirmé par un bip sonore et une animation sur la barre du moteur de l'afficheur.

5 Conseils d'utilisation

• Pour obtenir une efficacité maximale d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée pour les cuissons à feu doux et pour les sautes. La deuxième pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur.
• IMPORTANT. NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL. Ne laissez jamais de flammes libres sous la hotte en fonctionnement.
• Les fritures nécessitent une surveillance permanente, l'huile surchauffée pouvant s'enflammer.

6 Entretien

Déconnecter le câble d'alimentation pour toute intervention électrique.

L'appareil a été conçu pour faciliter au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

• Nettoyage des filtres métalliques.

Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rincé) ou au lave-vaisselle (tous les deux mois environ pour une utilisation normale).

• Carrosserie.

Nettoyer régulièrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilisez jamais d'éponges ou de chiffons trempés.

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air.

Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.

Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.

• Éclairage.

Avant toute intervention sur l'appareil, mettre l'interrupteur d'allumage des lampes en position éteinte.

Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

7 Garantie et service apres-vente

• En cas d'anomalie de fonctionnement, prévenez votre installateur qui devra vérifier l'appareil et son raccordement.
• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplacé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.
• Débrancher complètement l'appareil.
• Exigez toujours l'utilisation de pièces de rechange d'origine. La non-observation de cette prescription peut compromettre la sécurité de l'appareil.
• Lors de la commande de pièces détachées, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte.
• Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle. Cette garantie ne couvre pas les consommables comme : - L'éclairage : lampes incandescentes, halogènes...
• Les filtres.

8 Remarques

Cet équipement est conforme à la norme européenne sur la base tension 2006/95/CE relative à la sécurité électrique et aux normes européennes : 2004/108/CE relative à la compatibilité électromagnétique et 93/68 relative au marquage CE.

Lorsque ce symbole d’une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Notre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau.

Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.

Fiche de sécurité class 1, 250 V~ 10A

2 pôles + terre.
