Type de produit	Hotte aspirante
Marque	Novy
Modèle	7602 FLAT'LINE
Alimentation	Électrique (230 V / 50 Hz)
Fonctions principales	Aspiration, éclairage LED, arrêt différé, fonction InTouch
Vitesses moteur	3 vitesses + niveau Power
Arrêt différé	10 minutes (30 minutes en mode recirculation)
Éclairage	LED avec gradation (soft on/off)
Filtre à graisse	Métallique, lavable (manuel ou lave-vaisselle)
Filtre monobloc (optionnel)	Pour recirculation, référence 7600060
Indicateur de nettoyage filtre à graisse	Après 20 heures de cuisson (clignotement des LED)
Indicateur de remplacement filtre monobloc	Voyant rouge allumé
Réparabilité	Spot LED remplaçable, service après-vente disponible
Sécurité	Arrêt automatique après 3h, contact thermique moteur
InTouch	Compatible table induction Novy avec fonction InTouch
Garantie	60 mois (usage domestique)
Service après-vente	+32 (0)56/36.51.02 (Belgique) ou contact local

FOIRE AUX QUESTIONS - 7602 FLAT'LINE NOVY

Comment nettoyer le filtre à graisse de la hotte Novy 7602 Flat'Line ?

Le filtre métallique peut être lavé à la main dans de l'eau bouillante avec un détergent dégraissant, ou au lave-vaisselle à basse température. Après nettoyage, réinitialisez l'indicateur en appuyant 5 secondes sur la touche 2.

Comment activer l'arrêt différé sur la hotte ?

Appuyez une fois sur la touche marche/arrêt (1) : la première LED clignote et le moteur s'arrête automatiquement après 10 minutes. Pour annuler, appuyez deux fois sur la touche 1.

Que signifie le clignotement des 4 LED de vitesse ?

Cela indique que le filtre à graisse doit être nettoyé, après 20 heures de cuisson. Nettoyez le filtre et réinitialisez le témoin en appuyant 5 secondes sur la touche 2.

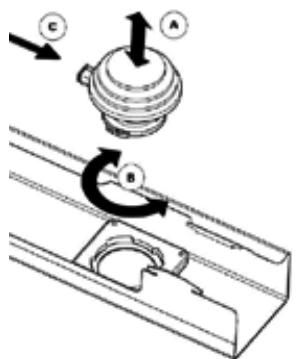

Comment remplacer l'éclairage LED de la hotte ?

Débranchez d'abord la hotte. Ouvrez la plaque de fond, déconnectez le câble de la LED en appuyant sur le verrou, puis tournez la LED vers la gauche pour la retirer. Montez la nouvelle LED en tournant à droite, rebranchez et refermez.

Comment activer la fonction InTouch avec une table induction Novy ?

Sur la hotte éteinte, appuyez simultanément sur les touches 1 et 3 pendant 3 secondes. Les 2ème et 3ème LEDs clignotent. Ensuite, sur la table induction, suivez la procédure d'appairage décrite dans la notice.

Comment désactiver la fonction InTouch ?

Sur la hotte éteinte, appuyez simultanément sur les touches 1 et 2 pendant 3 secondes. Les 2ème et 4ème LEDs clignotent pour confirmer.

Comment activer le mode recirculation (filtre monobloc) ?

Moteur à l'arrêt, appuyez simultanément sur les touches 2 et 3 pendant 3 secondes jusqu'à ce que la LED rouge clignote 5 fois. L'arrêt différé passe à 30 minutes et l'indicateur de filtre monobloc est activé.

Quelle est la référence du filtre à graisse et du filtre monobloc ?

Filtre à graisse : référence 7400020. Filtre monobloc (optionnel) : référence 7600060.

La hotte s'arrête automatiquement après 3 heures, est-ce normal ?

Oui, la fonction Auto-Stop arrête le moteur après 3 heures sans manipulation pour éviter une utilisation prolongée. La lumière reste allumée.

Comment contacter le service après-vente Novy ?

En Belgique : +32 (0)56/36.51.02. Pour les autres pays, contactez votre installateur local ou Novy Belgique. Ayez le numéro de type de l'appareil à portée de main.

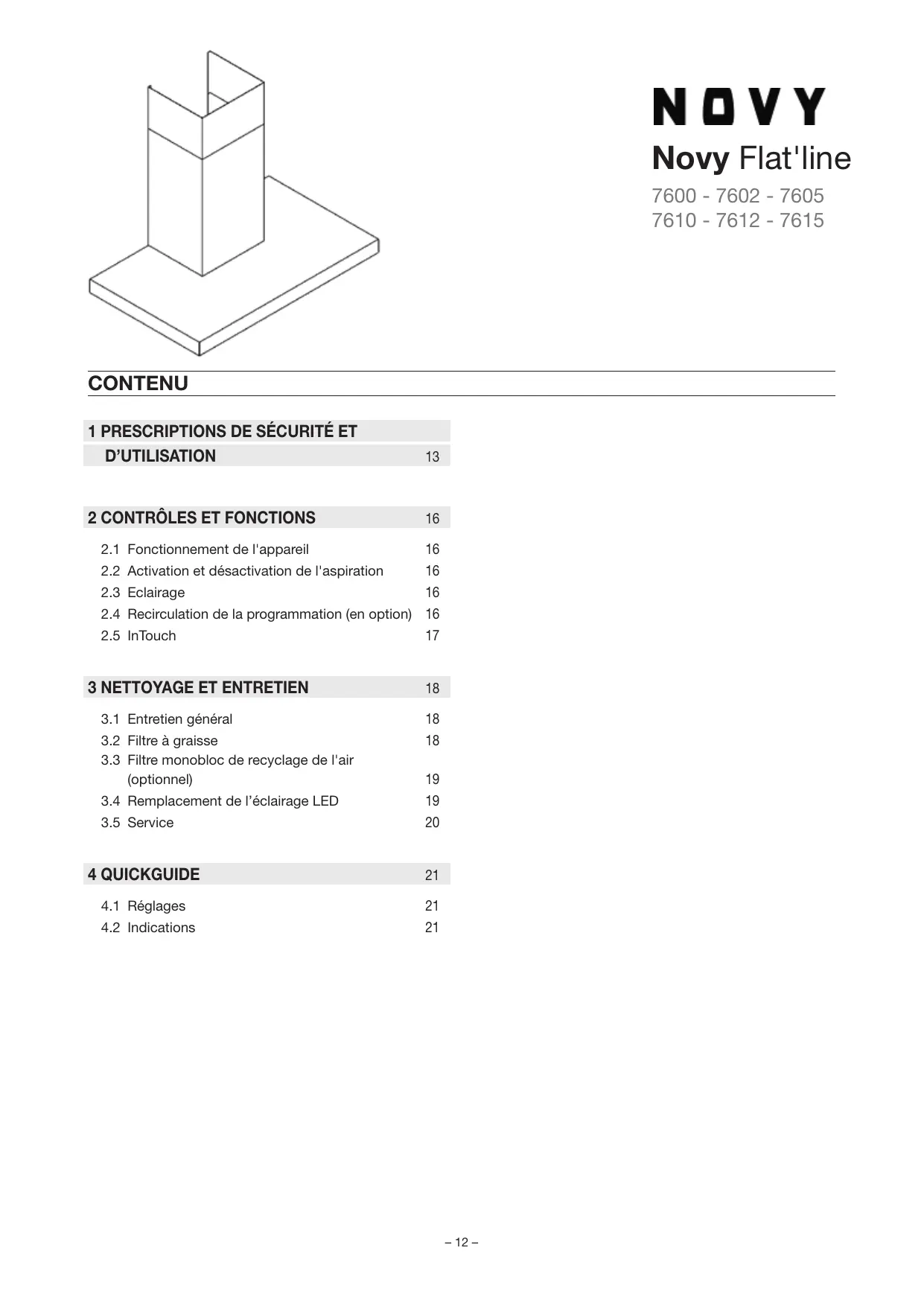

MODE D'EMPLOI 7602 FLAT'LINE NOVY

2.1 Fonctionnement de I'appareil 16
2.2 Activation et désactivation de l'aspiration 16
2.3 Eclairage 16
2.4 Recirculation de la programmation (en option) 16
2.5 InTouch 17

3 NETTOYAGE ET ENTRETIEN 18

3.1 Entretien général 18
3.2 F literature a graisse 18
3.3 Filtre monobloc de recyclage de l'air (optionnel) 19
3.4 Remplacement de I'éclairage LED 19
3.5 Service 20

4 QUICKGUIDE 21

4.1 Réglages 21
4.2 Indications 21

1 PRESCRIPTIONS DE SECURITE ET D'UTILISATION

Voutrouverez plus d'informations sur les produits, accessoires et services Novy sur Internet: www.novy.fr

Ceci est le mode d'emploi de l'appareil identifié en première page. La notice de montage est un livre séparé, fourni avec l'appareil.

Ce mode d'emploi utilise un certain nombre de symboles.
Voutrouverez ci-dessous la signification de ces symboles.

Symbole	Signification	Action
	Indication	Explication d'une indication apparaissant sur l'appareil
	Avertissement	Ce symbole signale un conseil important ou une situation dangereuse

Respectez ces instructions pour éviter les blessures et les dommages matériels.

Cette notice vaut pour plusieurs modèles.
Certains équipements, qui ne s'appliquent pas à votre apparéil, peuvent y'être décrits.

Modèle 7605 / 7615 - Cette hotte de cuisine ne peut etre utilise qu'en combinaison avec un moteur externe instalé à l'extérieur de la hotte, par exemple à un autre endroit de la maison, sur le mur extérieur ou sur le toit plat. Lors de l'installation d'un moteur externe, le niveau sonore dépend du type de moteur et de l'installation.

Modèle 7605 / 7615 - Cette hotte de cuisine ne peut être combinée qu'avac un moteur externe Novy. Si la hotte Novy est installée sans moteur Novy (ou le moteur Novy, sans hotte Novy), la garantie est caduque.

Modèle 7605 / 7615 - Cette hotte, reliée à un moteur externe Novy, ne peut être utilisée qu'avac un conduit d'extraction menant vers l'extérieur et n'est pas adaptée à la recirculation.

Consignes de sécurité techniques

• Cet apparéil est conforme aux règles de sécurité en vigueur. Toutefois, une utilisation non conforme peut entraîner des blessures corporelles et endommager l' apparéil.
• Veuillez tire attentivement le mode d'emploi et la notice de montage avant d'installer et demettre en service cet apparéil. Vous y trouvrez des informations importantes pour le montage et l'utilisation de l' apparéil.
• La sécurité n'est garantie que si l'appareil est correctement installé conformément à la notice de montage. L'installateur est responsable du bon fonctionnement sur le lieu d'installation.
• L'appareil est exclusivement destiné à un usage domestique (préparation d'aliments), à l'exclusion de tout autre usage domestique, commercial ou industririel. N'utilise pas l'appareil en extérieur.
• Vérifiez l' état de l'appareil et du matériel de montage des que vous les sortez de l'emballage. Retirez l'appareil de l'emballage avec précaution. N'utilise pas de couteaux pointus pour ouvrir l'emballage.
• Si l'appareil est endommagé, ne l'installez pas et contactez Novy.
• Conservez soigneusement cette notice et remettez-le à la personne qui pourrait utiliser l'appareil après vous.
• Novy n'est pas responsable des dommages resultant d'un montage, d'un raccordement, d'une'utilisation ou d'un maniement incorrects.
• Ne touchez pas les éléments sous tension.
• Ne pas transformer ni modifier l'appareil.
• Retirez les étiquettes et les autocollants qui ont été apposés sur l'appareil et mentionnant des conseils d'utilisation ou de montage. L'étiquette d'identification se trouve à l'intérieur de l'appareil, derrière le filtre àGRAISSSE; ne la retirez pas.

Consignes de sécurité en cas d'enfants à la maison

• Le matériel d'emballage de l'appareil présente un risque pour les enfants. Ne les laissez pas jouer avec le matériel d'emballage. Gardez les matérielux d'emballage hors de portée des enfants.
• Les enfants de plus de 8 ans ne peuvent utiliser cet apparéil que sous la surveillance d'une personne responsable de leur sécurité ou s'ils sont formés à son'utilisation dans des conditions sûres.
• Surveiliez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.
• Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cable de raccordement.
• Le nettoyage et l'entretien de l'appareil ne doit pas'être effectués par des enfants.
• L'éclairage de l'appareil est très intense et peut endom-mager les yeux. Veillez à ce que les bébés en particulier ne regardent pas directement dans les lampes.

• Veillez à conserver les piles hors de portée des enfants.
  Ne permettez pas aux enfants de replacer les piles sans surveillance.

• Les personnes dont les capacité physiques, sensorieles ou mentales sont réduites ou les personnes qui manquent de connaissances ou d'expérience ne peuvent utiliser cet apparéil que sous la surveillance d'une personne responsable de leur sécurité ou s'ils sont formés à son'utilisation dans des conditions sûres.

• Faire flamber sous l'appareil n'est en�除cun cas autorisé.
• Lorsque vous faites cuire, rôtir, griller ou frire, restez toujours à proximité. L'huile et laGRAISSÉ surchauffées peuvent rapidement s'enflammer et endommager la hotte aspirante.
• Nettoyez régulièrement le filtré àGRAISSE selon les instructions de ce mode d'emploi. Le non-respect des instructions de nettoyage entraîne des dépôts deGRAISS dans le filtré, ce qui occasionne un risque d'incendie.
• N'utilisez jamais l'appareil sans les filtres àGRAisse, pour empêcher que la saleté et laGRAisse ne pénétre plus loin dans l'appareil, ce qui pourrait eventually affecter ses performances et son fonctionnement.
• En cas d'incendie, éteignez toujours votre apparéil.
• N'éteignez jamais les graisses enflammées avec de l'eau, mais couvrez la casserole avec un couvercle approprié ou une couverture anti-feu.
• Veuillez noter que certaines parties de l'appareil qui sont facilement accessibles peuvent devenir chaudes pendant la cuisson.

• Les brûleurs à gaz peuvent accumulator beaucoup de chaleur lorsqu'ils fonctionnent. Veillez à ce que cette chaleur n'augmente pas trop dans la hotte de cuisine. La hotte de cuisine, lorsqu'elle est installée au-dessus des brûleurs à gaz, peut être endommagée ou prendre feu.

• Ne faites fonctionner les brûleurs à gaz qu'avec des ustensiles de cuisine.

• Éteignez les brûleurs à gaz lorsque vous retirez les ustensiles de cuisine.
• Lorsque vous utilisez plusieurs brûleurs à gaz en même temps, réglez la hotte de cuisine sur la position 2 ou plus.
• Ne faites jamais fonctionner les grands brûleurs de plus de 5 kW avec la flamme la plus élevé pendant plus de 15 minutes (par exemple le brûleur wok).

Pour éliminer efficacement les vapeurs de cuisson, allumez l'appareil quelques minutes avant le début de la cuisson.
- Si l'appareil est équipé d'une fonction d'arrêt différé, utilisez-la. Les instructions concernant la fonction d'arrêt différé sont décrites dans leprésent mode d'emploi.
- Évitez tout courant d'air au-dessus du plan de cuisson.
- Placez vos ustensiles de cuisson de manière à ce que les vapeurs montantes viennent directement sous la surface d'aspiration de la hotte.
- Cuisson par induction : réglez l'intensité de l'appareil et de la plaque de cuisson la plus BASSE possible afin de réduire la surproduction de vapeurs.
- Si l'appareil est équipé d'un carter, assurez-vous que celui-ci est toujours bien fermé. Veillez à ce qu'il soit bien maintainu dans les pince et ne puisse pas se détacher. Lors de l'ouverture du carter, ne placez pas vos mains du côte des charnières pour éviter tout risque de pincement.
- Ne placez pas d'objets sur l'appareil, ils pourraient tomber et provoquer une situation dangereuse.

Quelle que soit la taille de la cuisine ou de l'espace ouvert, seule une quantité d'air égale à la quantité d'air entrant peut être extraite de l'espace. Une arrivée d'air insuffisante peut entraîner une perte d'efficacité de 50% et plus.

[!] Si l'extraction est utilisée conjointement avec un système de combustion (par exemple poèles à gaz, à mazout, à bois ou à charbon, chaudières à gaz, chaudières à eau chaude au gaz, plaques de cuisson au gaz et jours à gaz), les gaz de combustion peuvent être aspirés et entraîner un empoisonnement.

Un système de combustion utilise l'air d'une piece comme air de combustion. Il en résultat des gaz de combustion qui sont transportés à l'extérieur par une installation d'évacuation.

L'appareil aspire l'air de la cuisine et des pieces adjacentes. Si I arrivée d'air n'est pas suffisante, une dépression se crée. Les gaz toxiques sont alors reinjectés dans l'espace par la cheminée ou le conduit de fumée.

Lors de l'utilisation simultanée de l'appareil et d'appareils de combustion dans la même pièce, la dépression dans la pièce ne peut pas dépasser 4 Pa (= 0,04 mbar). La dépression peut être évitée avec des ouvertures non obturables (par exemple dans des fenêtres ou des portes, en combinaison avec un boîtier de ventilation dans le mur) qui permettent de faire entre raffisamment d'air dans la pièce.

Faites évaluer l'ensemble du système de ventilation de votre maison par un professionnel et faites-vous remettre une proposition de mesures appropriées en ce qui concerne l'arrivée d'air.

Lors de l'utilisation de l'appareil avec un (bloc-)moteur interne ou externe avec sortie d'air vers l'extérieur, il doit y avoir une arrivée d'air suffisante dans la piece où l'appareil est monté/posé, pour que de l'air frais puisse y circuler. L'air frais peut être fourni en entrouvrant une fenêtre, en ouvrant une porte ou en installing une grille d'alimentation.

Dans le cas d'un apparéil avec recirculation, il doit également y avoir un minimum de ventilation dans la pierce ou l' apparéil est installé. La ventilation peut se faire en activant la ventilation générale dans l'habitation ou en entrouvrant une fenêtre ou en ouvrant une porte.

Un certain nombre d'appareils sont équipés d'une connexion pour interrupteur de contact de fenêtre (voir les specifications techniques de votre apparéil). Si l' apparéil doit fonctionner en même temps qu'un apparéil de chauffage qui a besoin d'air de la pièce et si l'apport d'air frais nécessaire ne peut se faire que par une fenêtre ouverte, il est possible de connecter un interrupteur de contact de fenêtre (non fourni) sur l' apparéil. Cet interrupteur empêche l' apparéil de fonctionner quand la fenêtre n'est pas ouverte. Dans ce cas, le ventilateur ne peut pas être enclenché. Contactez votre installerateur pour placer l'accèsoir adapted à votre apparéil.

Précautions pour ne pas endommager l'appareil

• La notice de montage déscrit la méthode de montage correcte. Lisez attentivement ces instructions.
• L'installation et le raccordement électrique de l'appareil doit être confiés à un professionneliel qualifié.
• NOVY ne peut être tenue responsable d'un dommage éventuel résultat d'une installation ou d'un raccordement incorrect.
• Vérifiez la distance entre la surface de cuisson et l'appareil. Les hauteurs minimale et maximale sont spécifiées dans la notice de montage

Précautions en cas de défectuosité

• Si un defaulted est détecté, éteignez l'appareil et coupez l'alimentation électrique.
• Les réparations ne doivent être effectuees que par du personnel spécialisé. N'ouvre eneldom cas I'appareil vous-meme. Contactez le service après-vente de Novy

PROTECTION DE L'ENVIRONNEMENT

Conseils pour economiser l'énergie

Le nouvel apparéil est particulièrement performant et économe en énergie. Voici quelques conseils pour rendre votre apparéil encore plus performant et économe en énergie.

• Allumez l'appareil à la vitesse la plus bajo lorsque vous commencez à cuisiner afin de réguler le taux d'humidité et d'éliminer les odeurs de cuisine.
• Utilisez la vitesse la plus élevé uniquement lorsque cela s'avere réellement indispensable.
• Augmentez la vitesse de l'appareil uniquement lorsque la quantité de vapeur l'excige.
• Veillez au maintien de la propriété du / des filtrés) afin d'optimiser la filtration des graisses et l'efficacité du filtrage des odeurs,
• Lorsque le dégagement de vapeur est important, passes à temps vers un programme de puissance plus élevé. Cela est plus efficace que d'essayer d'utiliser longtemps l'appareil en récapucérant des vapeurs qui se sont déjà dispersées dans la cuisine.
• Ne laïsez pas fonctionner l'appareil inutillement après la cuisson.
• Éteignez l'éclairage lorsque vous quittez la cuisine ou lorsque la lumière est suffisante dans la cuisine.
• Prévoyez une arrivée d'air suffisante dans la piece pour que l'appareil puisse fonctionner de manière efficace et économique en énergie.
• Placez des couvercles sur les casseroles pour réduire les vapeurs de cuisson et la condensation.

Recyclage de l'emballage de transport et de l'ancien apparéil

Un emballage protège cet apparéil contre les dommages lors du transport. Les matérielaux utilisés ne sont pas nocifs pour l'environnement et peuvent être recyclés. Optez pour une élimination des emballages respectue de l'environnement. Notre apparéil contient également de nombreux matérielaux recyclables.

Par conséquent, les apparêls usagés devraient être séparés des autres déchets. Le recyclage des apparêls usages organisé par votre fabricant s'effectue ainsi dans les valeurs conditions. Pour le recyclage de votre apparéil, veuillez vous reférer aux directives européennes sur les déchets électriques et电子iques les plus récentes applicables. Renseignez-vous auprès de votre commune ou de votre revendeur pour connaître le point de collecte le plus proche pour votre vieil apparéil.

Tenez les apparèils usagés hors de portée des enfants.

Recyclage des piles

Ne jetez pas les piles avec les ordures menagères. Renseignez-vous auprès de votre commune ou de votre revendeur pour connaître le point de collecte le plus proche pour les piles usages. Tenez les piles hors de portée des enfants.

2 CONTROLES ET FONCTIONS

2.1 Fonctionnement de l'appareil

1 Touche marche / arret
2 Touche reduction de vitesse
3 Touche augmentation de vitesse
4 Touche augmentation de vitesse
Indicateurs lumineux verts de vitesse 1,2,3
6 Voyant lumineux rouge Mode d'alimentation

2.2 Activation et désactivation de l'aspiration

Mise en marche et arrêt du ventilateur

Avec touche 1. hotter redemarre sur la derniere vitesse utilisee (éclairage et/ou moteur).

Arrêt avec permanence

Actionner la touche 1 une fois, un arret avec permanence est demarre. La première diode clignote et les autres diodes sont allumes selon la vitesse du moteur. Avec 10 minutes, le moteur et la luziere se coupent automatiquement.

Le temps d'arrêt est fixé par défaut à 10 minutes en mode de vidange. Il est recommendé de toujours replir pleinement cette fonction.

Arrêt sans permanence

Actionner 2 fais la touche ① , le moteur et la lumiere s'arretent immediatement.

Vitesse moteur

Avec touche 3 vous pouvez augmenter la vitesse.

Avec touche 2 vous pouvez diminuier la vitesse.

• Trois LED vertes 5 indiquent la position un à trois.
• La diode rouge 6 indique le niveau Power. Power s'utilise uniquement au cas de formation excessive de buees et de fumees. Tenant compte du grand volume d'air evacue, son utilisation doit etre limite au stricte minimum.
• Power regresse automatiquement sur la vitesse 3 après 6 minutes.
• Le moteur est équipé d'un contact thermique qui, en cas de surchau et le moteur est arrêté. Àpres refroidissement, le moteur va remettre en marche.

Détermination de la surchaue est nécessaire. Cela peut être dû par exemple à des ammes dans le bac, la portée du moteur est bloquée si un objet a pénétré dans l'ouverture de déchargement qui l'a partiellement ou complètement fermée.

Auto-Stop

Pour éviter que la hotte fonctionne pendant trop longtemps, la hotte s'arrête automatiquement après 3 heures (seulement si pendant 3 heures la commande de la hotte n'a pas eté manipulée). La lumière restera allumée.

2.3 Eclairage

Allumer et teéindre les lumières

Enconcer touche 4 pour la mise en marche ou l'arret de l'éclairage. L'éclairage fonctionne independament du ventilateur.

L'éclairage par LED dispose d'une fonction 'soft-on / soft-off', qui allume et étèint progressivement la lumière. A l'allumage, l'éclairage est toujours activé à pleine puissance et peut également être utilisé quand le ventilateur est étèint.

Diminuer l'intensité LED

Quand l'éclairage par LED est activé, vous pouvez l'atténuer à votre gré en maintainant la touche 4 enforcée.

2.4 Recirculation de la programmation (en option)

Modèle 7605 / 7615 - Cette hotte, reliée à un moteur externe Novy, ne peut être utilisée qu'avec un conduit d'extraction menant vers l'extérieur et n'est pas adaptée à la recirculation.

Si la recirculation est可以选择, la programmation doit être faite une fois

Cette programmation active l'indicateur de remplacement du filtré de recirculation monoblock et modifie le temps de fonctionnement ultérieur.

Activier la programmation

• Procedez à cette programmation pendant le moteur est à l'arrêt.
• Appuyez simultanément sur le 2 et le 3 pendant 3 secondes jusqu'à ce que la DEL clignote 5x.

Les fonctions suivantes.

• Le tímoin de remplacement du filtre monoblock est activé. Àpres un délambda programme, un tímoin lumineux rouge s'allume sur l'appareil pour indiquer que le filtre monobloc doit être remplaced.
• L'arrêt di eré est régle à 30 minutes (au lieu des 10 minutes par défaut).

Utilisez l'arrêt différé de 30 minutes pour que les odeurs de cuisine puisent être bien absorbées par le filtre monoblock.

Lisez le paragraphe 3.4 pour plus d'informations à propos du changement du filtrre monoblock de recyclage de l'air.

Désactivation de la programmation

• Le moteur doit être en marche.
• Appuyez simultanément sur le 2 et le 3 pendant 3 secondes jusqu'à ce que la 3ème DEL verte clignote 5x.

Le temps d'arrêt différé est à nouveauprogrammé sur 10 minutes (au lieu de 30 minutes) et le témoin de remplacement pour le recyclage de l'air est désactivé.

2.5 InTouch

La hotte aspirante possè de la fonction InTouch. Si vous avez une table de cuisson à induction de Novy disposant également de la fonction InTouch, vous pouvez commander la hotte aspirante à partir de cette-ci.

Visitez le site web pour voir les différents modèles de table de cuisson à induction avec InTouch.

Activation et désactivation de la fonction InTouch

La fonction InTouch est désactivée par défaut. Pour raccorder la hotte à une table de cuisson à induction Novy avec InTouch, la fonction InTouch doit d'abord être activée sur la hotte.

La fonction InTouch est désactivée par défaut. La fonction peut être activée en appuyant simultanément sur les touches 1 et 3 pendant 3 secondes. Les 2ème et 3ème LEDs clignotent 3 fois pour confirmer. (L'appareil doit être éteint).

Pour désactiver la fonction InTouch, appuyer simultanément sur les touches 1 et 2 pendant 3 secondes. Les 2ème et 4ème LEDs clignotent 3 fois pour con rmer. (L'appareil doit être éteint).

Désactiver la fonction InTouch sur la hotte entraine la perte de la connexion entre la hotte et la table de cuisson à induction Novy équipée d'InTouch et/ou de télécommande.

Programmer la fonction InTouch sur la plaque de cuisson à induction

• Branchez la plaque de cuisson sur la tension secteur.
• Touchez simultanément les touches et sur la plaque à induction, jusqu'à ce qu'un signal sonore soit audible (prox. 7 sec).
• La plaque de cuisson recherche automatiquement le code de la hotte aspirante
  PATIENTEZ jusqu'à ce que l'éclairage de la hotte aspi-rante clignote, OU jusqu'au son de huit clics de la hotte (patientez, cela peut prendre un certain temps)
• Faites clignoter la lumière ou vous entendez le "clic"; appuyez immédiatement sur n'importe qu'elle touche InTouch ou + ou - ou sur la plaque de cuisson à induction.
• Vous entendrez un "bip" pour confirmer la connexion entre les deux appareils.

Vou pouvez, à présent, contrôler la hotte aspirante au moyen des touches sur la plaque à induction.

Pour plus d'informations sur l'utilisation des fonctions InTouch, reportez-vous au manuel InTouch de la table de cuisson.

La communication InTouch entre la hotte et la table de cuisson s'établit à l'aide d'un code fixe.

Si le code défini perturbe d'autres émetteurs, un autre code peut être sélectionné.

Il existe 10 possibilités de code.

Une télécommande est nécessaire pour changer le code.
Vous trouvrez de plus amples informations sur la reprogrammation à l'aide de la télécommande dans le manuel de la télécommande.

Vouspouvezobtenirunetelecommandeapresd'un distributeur ouviaile siteWebde Novy.

3 NETTOYAGE ET ENTRETIEN

Suivez toutes les instructions telles que dé-crites dans le chapitre Prescriptions de sécurité et d'utilisation.

Suivez les instructions de nettoyage ci-dessous pour une durée de vie accrue de l'appareil et un fonctionnement optimal.

La plaque inférieure, le filtré àGRAISSES et le filtré à recirculation peuvent tomber lorsque vous les manipulation. Ils peuvent ainsi être endommages.Assurez-vous de tousjours bien tener la plaque inférieure et le(s) filtré(s) lorsque vous les manipulation.

AVERTISSEMENT - Risque de blessure! Ouvrez et fermez lentement la plaque inférieure. Utilisez un escabeau stable et faites attention à la stabilité. Ne marchez pas sur la plaque de cuisson ou sur le plan de travail.

3.1 Entretien général

Laissez refroidir suffisamment l'éclairage avant de procéder au nettoyage de la hotte.

N'utilisez jamais de produits agressifs, rayant ou qui contiennent du chlor.

N'utilise pas de nettoyeur haute pression ni de nettoyeur vapeur.

Inox / Acier inoxydable

Nettoyer à l'aide d'un chiffon de nettoyage et un produit de nettoyage non agressif et sécher ensuite avec un chiffon doux. L'entretien de l'inox/acier inoxydable peut se faire avec le Novy cleaner (906060).

Pièces laquées de la hotte

Le nettoyage de la hotte peut se faire avec un chiffon humide et un détergent léger.

Verre

Nettoyer les surfaces vitrées de la hotte avec un chiffon doux et du produit de nettoyage pour les vitres.

3.2 F literature àGRAISSSE

Un filtré trop charge degorge et peut preden-ter un risque d'incendie. Ne negligez jamais le nettoyage periodique.

Indication nettoyage du filtré àGRAISSE

Indication: 4 tímoins de vitesse commencent à clignoter

Apres 20 heures de cuisson les 4 LED's commence a clignoter pendant 5 minutes, ceci indique que leitre de graisse doit etre nettoyer.

Réinitialisation du tímein de nettoyage des Itres à graisses

Après nettoyage du litre, il faut reprogrammer la hotte en appuyant pendant 5 secondes sur la touche 2.

5 sec

Si la reprogrammation n'est pas faite, les témoins de vitesse continueront a clignoter.

Accès au filtré àGRAISSSE

En tenant le côté gauche du fond avec la main gauche et le côté droit du fond avec la main droite, tirer ce fond vers le bas. Vous pouvez désormais retarder le filtre àGRAISSE en appuyant sur le verrouillage ou en tirant sur le petit crochet sur le filtre àGRAISSE.

Nettoyage du filtré àGRAISSSE

Le filtrme métallique peut être lavé à la main ou au lave-vaisselle.
Nous conseillons de nettoyer le filtrme àGRAISSE à la main.

Nettoyer le filtré à la main :

• Plonger le filtré dans une solution d'eau bouillante à laquelle a été ajouté un dénergent dégraissant.
• Utilisez une Brosse pour le nettoyage
• Rincer ensuite le filtré à l'eau chaude sous le robinet puis le laisser égoutter.

Nettoyer le filtrue au lave-vaiselle :

• Utilisez un produit lave-vaiselle classique
• Ne mettez pas les filtres satures en graisse avec de la vaisselle dans le lave-vaisse
• Choisissez un programme à basse température
• Laissez d'abordégoutter le filtré après l'avoir nettoyé.

Remise en place des filtres àGRAISSE

• Avant de remettre en place le filtré àGRAISSE, nettoyez également les rebords du logement du filtré dans la hotte aspirante.
• Saisissez le filtré avec vos deux mains.
• Assurez-vous que le verrouillage ou le crochet du filtre se trouve sur la partie inférieure.
• Placez la partie arrêté du filtré dans l'ouverture et poussez ensuite la partie avant du filtré vers le haut en vous assurant qu'il se bloque.

YououpouvezobtenirunnewouvelfteaGRAISSEDanslescommercesspecialisésou surlesiteWebdeNovy.Numéro de reference du filtreaGRAISS :7400020.

3.3 Filtre monobloc de recyclage de l'air (optionnel)

Modèle 7605 / 7615 - Cette hotte, reliée à un moteur externe Novy, ne peut être utilisée qu'avec un conduit d'extraction menant vers l'extérieur et n'est pas adaptée à la recirculation.

Si vous avez opté pour le recyclage de l'air, l'appareil est raccordé sur un caisson d'expulsion avec un filtré de recyclage de l'air monobloc ou un filtré de recyclage de l'air monobloc a été placé dans la hotte après le filtré àGRAISSE.

Indicateur de remplacement du filtrre de recyclage de l'air

Indication: Témoin de vitesse rouge s'allume

Après un début programme, un témoin lumineux rouge s'allume sur l'appareil pour indiquer que le filtré monobloc doit être remplaced.

Réinitialisation du tímoin de remplacement du filtré à recyclage

Le moteur doit etre en marche.Lorsque you remettez les nouveaux filtres monoblocen place, il suffit d'appuyer simultanement 5 secondes sur les touches 2 et 3 afin de reprogrammer le témoin de remplacement.

Vouspouvezobtenirunouneuvelloftremonobloc danslescommercesspecialisésou surle siteWebdeNovy.Numero de reference dufiltremonobloc:7600060.

3.4 Remplacement de l'éclairage LED

Avant toute intervention, débranche la hotte du réseau électrique et laissez refroidir les lampes.

Ouvrez la plaque de fond:

Desserrez les vis et dégagez le couvercle.

Pourzheimerla lampeLED

A. Débranchez d'abord le cable qui alimente la LED à replacer. Pour ce faire, détachez le verrouillage en y exerçant une légère pression tout en tirant.
B. Retirez ensuite la LED à remplacer en effectuant en douceur un mouvement de rotation à gauche.

Montage du nouveau spot LED

A. Placez le nouveau spot LED dans la baguebaïnonnette.
B. Effectuez un mouvement de rotation à droite jusqu'à ce que le spot LED soit serré.
C. Fixez le cable d'alimentation. Replacez le couvercle et reisserrez deja les vis. Refermez ensuite la plaque de fond.

3.5 Service

En cas de problèmes techniques, n'hesitez pas a contacter notre Service de réparation:

Belgique Tél.: [phone]

Allemagne Tél: [phone]

Pays-Bas Tel.: [phone]

Royaume-Uni Tél: [phone]

Pour les autres Pays: toute installateur local ou Novy en Belgique: +32 (0)56/36.51.02.

Pour un traitement correct et rapide, il est indispensable que le service de réparation connaisse le type d'appareil dont vous disposez.

Le numéro de type se trouve sur une étiquette à l'intérieur de la hotte aspirante. Celui-ci devient visible des que vous retirez le contrôle de la hotte aspirante.

Notez le numero de type ici:

4.1 Réglages

EXPOSE	ACTION	INDICATION	NOTE	PAGE
Mise en marche du moteur	1			p 16
Arrêt du moteur avec permanence	1	La LED verteclinognote	Le moteur reste en marchependant 10 minutes.	p 16
Arrêt du moteursans permanence	2 x 1		Le moteur s'arrêteimmédiatement	p 16
Augmenter le régime moteur	3			p 16
Diminuer le régime moteur	2			p 16
Allumage de l'éclairage	4			p 16
Atténuation de l'éclairage	4Continuer à appuyer			p 16
Recirculation activée	2 + 3pendant 5 secondes	La LED rougeclignote 5x	! Le moteur doit êtrearrêté !	p 17
Recirculation désactivée	2 + 3pendant 3 secondes	La troisième LEDverte clignote 5x	! Le moteur doit être misen marche !	p 17
Réinitialiser l'indicateur defettoyage des filtres àgraisses	2pendant 5 secondes			p 18
Réinitialiser l'indicateurde remplacement du filtrede recyclage	2 + 3pendant 3 secondes	La LED rougeclignote 3x	! Le moteur doit êtremisen marche !	p 19
InTouch activée	1 + 3pendant 3 secondes	2ème et 3ème LEDclignotante	! Le moteur doit êtrearrêté !	p 17
InTouch désactivée	1 + 2pendant 3 secondes	2ème et 4ème LEDclignotante	! Le moteur doit êtrearrêté !	p 17

4.2 Indications

INDICATION	EXPOSE	NOTE	PAGE
Quatre LED clignotantes	Le filtres àGRAISSÉ doit être nettoyé.	Si les instructions de nettoyage ne sont pas respectées, il en résultera une contamination excessive, un risque d’incendie et une perte d’e cacité.	p 18
LED d’indication rouge s’llallume	Il est temps de replacer le système de recirculation monobloc utilisé		p 19

NOVY

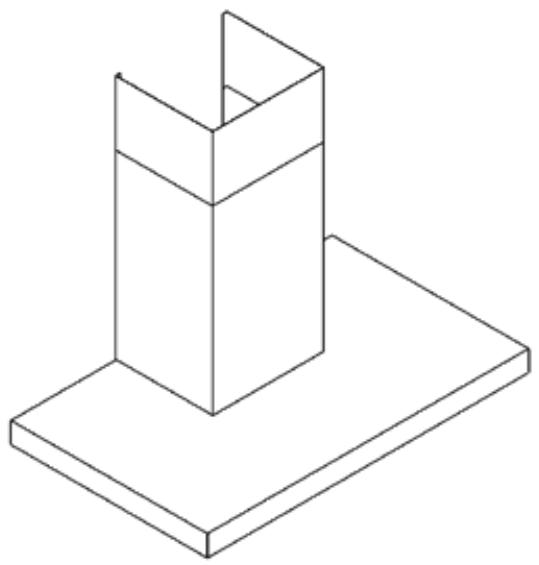

Novy Flat'line

7600 - 7602 - 7605

7610 - 7612 - 7615

INHALT

1 SICHERHEITS- UND

Les hottes Novy sont toujours fabriquées avec le plus grand soin possible. Cela n'exclut pas l'eventualité d'un début. Le service technique de Novy peut réparer toute son appearance, correctement, aussi bien durant la période de garantie, qu'après, sans porter préjudice à la durée de vie.

Début et durée de la période de garantie

La période de garantie debute à la date de livreaison par le vendeur au domicile du client (la date de la facture fait fjoi). La durée est 60 mois, limitee a 12 mois pour une utilisation industrielle ou comparable, dans les hotels, pensions, ...

Limitations

Cette garantie n'est pas valide quand il s'agit de defaults suite à l'usure normale, une utilisation non conforme ou néligence ou à une installation non conforme. D'autre part, la garantie est annulée si l'apparèil a été réparé ou modifié avec des pièces qui ne sont pas d'origine, ou lorsque les nombres d'identification ont été démonés ou modifiés.

La garantie ne sera pas non plus applicable quand l'apparéil a été réparé ou modifié par une personne non autorisée par notre entreprise.

La liste complètes des limitations est disponible sur demande.

Les conditions de garantie sont valides pour les apparèts commercialisés et utilisés en Belgique. Lorsque l'apparèit acheté en Belgique est utilisé à l'étranger ou un apparèit acheté à l'étranger est utilisé en Belgique, il incoome au consommateur de vérifier si l'appliér correspond aux exigences techniques locales (type de gaz, tension, fréquence, conditions d'installation, conditions climatiques). Les dégats occasionnés par une utilisation non conforme ou a)déquate et les adaptations nécessaires ou souhaïtés ne sont pas concernés par les conditions de la garantie.

Demande de réparation

En cas de pierce defectueeuse, il convient de vous adresser au commercant spécialise ou installerateur de cuisine qui la renverna a l'usine, accompagne de

votre demande de remplacement sous garantie, du certificat de garantie et de votre facture.

Tel. No du service technique de NOVY (à contact en cas d'un début): 056-36 51 02

Gardez ce document toujours à portée de main.

BELGIEN

Les hôtes Novy sont多年来 fabriquées avec le plus grand soin possible. Cela n'exclut pas l'eventualité d'un début. Le service technique de Novy peut réparer toute appearance rapidement et correctement, aussi bien durant la période de garantie, qu'après, sans porter préjudice à sa durée de vie.

Début et durée de la période de garantie

La période de garantie debutinga la date de livraison par le vendeur au domicile du client (la date de la facture fait foi). La durée est 60 mois, limite a 12 mois pour une utilisation industrielle ou comparable, dans les hotels, pensions, ...

Limitations

Cette garantie n'est pas valide quand il s'agit de defaults suite à l'usure normale, une utilisation non conforme ou négligence ou à une installation non conforme. D'autre part, la garantie est annulée si l'appareil a été réparé ou modifié avec des pieces qui ne sont pas d'origine, ou lorsque les numérios d'identification ont été démontes ou modifiés. La garantie ne sera pas non plus applicable quand l'appareil a été réparé ou modifié par une personne non autorisée par notre entreprise.

La liste complètes des limitations est disponible sur demande.

Les conditions de garantie sont valides pour les apparèts commercialisés et utilisés en France. Lorsque l'apparéil achêté en France est utilisé à l'étranger ou un apparèil achêté à l'étranger est utilisé en France, il incombe au consommateur de vérifier si l'apparéil correspond aux exigencies techniques locales (type de gaz, tension, fréquence, conditions

d'installation, conditions climatiques). Les dégats occasionnés par une utilisation non conforme ou adequate et les adaptations nécessaires ou souhaitemes ne sont pas concernés par les conditions de la garantie.

Demande de réparation

En cas de piece défectueuse, il convient de vous adresser à votre revendeur ou installerateur de cuisine qui la renverra à l'usine, accompagné de votre demande de remplacement sous garantie, du certificat de garantie et de votre facture.

NOVY SA se réserve le droit de modifier à tout moment et sans réserve la fabrication et les prix de ses produits.
