GEBRUIKSAANWIJZING 7602 FLAT'LINE NOVY

2.2 Afzuiging in- en uitschakelen

2.4 Programmering recirculatie (optioneel)

3.1 Algemeen onderhoud

3.3 Monoblock recircuilatiefilter (optioneel)

3.4 Vervangen van de verlichting

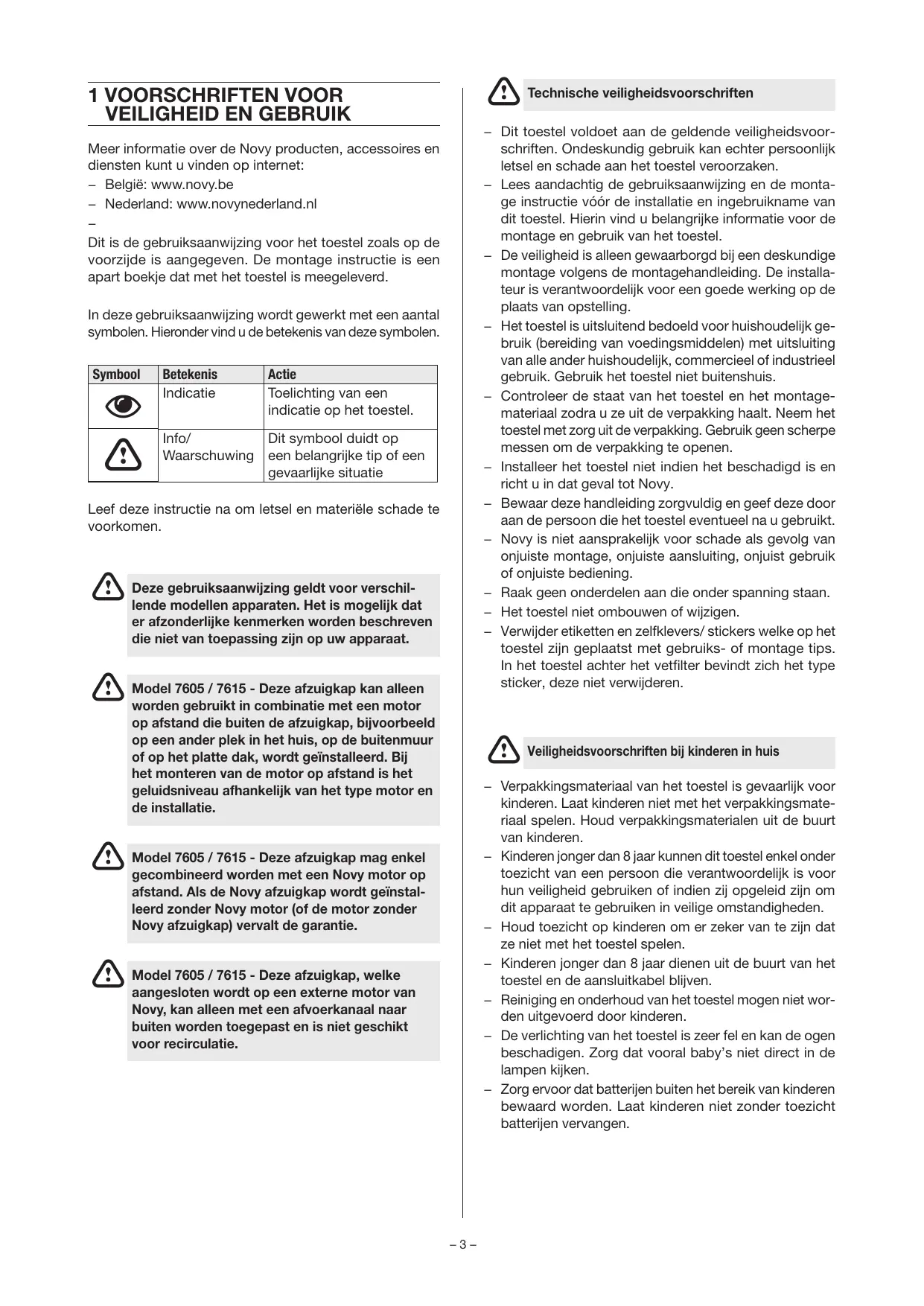

− Dit toestel voldoet aan de geldende veiligheidsvoorschriften. Ondeskundig gebruik kan echter persoonlijk letsel en schade aan het toestel veroorzaken. − Lees aandachtig de gebruiksaanwijzing en de montage instructie vóór de installatie en ingebruikname van dit toestel. Hierin vind u belangrijke informatie voor de montage en gebruik van het toestel. − De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installateur is verantwoordelijk voor een goede werking op de plaats van opstelling. − Het toestel is uitsluitend bedoeld voor huishoudelijk gebruik (bereiding van voedingsmiddelen) met uitsluiting van alle ander huishoudelijk, commercieel of industrieel gebruik. Gebruik het toestel niet buitenshuis. − Controleer de staat van het toestel en het montagemateriaal zodra u ze uit de verpakking haalt. Neem het toestel met zorg uit de verpakking. Gebruik geen scherpe messen om de verpakking te openen. − Installeer het toestel niet indien het beschadigd is en richt u in dat geval tot Novy. − Bewaar deze handleiding zorgvuldig en geef deze door aan de persoon die het toestel eventueel na u gebruikt. − Novy is niet aansprakelijk voor schade als gevolg van onjuiste montage, onjuiste aansluiting, onjuist gebruik of onjuiste bediening. − Raak geen onderdelen aan die onder spanning staan. − Het toestel niet ombouwen of wijzigen. − Verwijder etiketten en zelfklevers/ stickers welke op het toestel zijn geplaatst met gebruiks- of montage tips. In het toestel achter het vetfilter bevindt zich het type sticker, deze niet verwijderen. Meer informatie over de Novy producten, accessoires en diensten kunt u vinden op internet: − België: www.novy.be − Nederland: www.novynederland.nl Dit is de gebruiksaanwijzing voor het toestel zoals op de voorzijde is aangegeven. De montage instructie is een apart boekje dat met het toestel is meegeleverd. In deze gebruiksaanwijzing wordt gewerkt met een aantal symbolen. Hieronder vind u de betekenis van deze symbolen. Symbool

Betekenis Indicatie Actie Toelichting van een indicatie op het toestel. Info/ Waarschuwing Dit symbool duidt op een belangrijke tip of een gevaarlijke situatie Leef deze instructie na om letsel en materiële schade te voorkomen. gebruiksaanwijzing geldt voor verschil Deze lende modellen apparaten. Het is mogelijk dat er afzonderlijke kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. 7605 / 7615 - Deze afzuigkap kan alleen Model worden gebruikt in combinatie met een motor op afstand die buiten de afzuigkap, bijvoorbeeld op een ander plek in het huis, op de buitenmuur of op het platte dak, wordt geïnstalleerd. Bij het monteren van de motor op afstand is het geluidsniveau afhankelijk van het type motor en de installatie. Veiligheidsvoorschriften bij kinderen in huis − Verpakkingsmateriaal van het toestel is gevaarlijk voor kinderen. Laat kinderen niet met het verpakkingsmateriaal spelen. Houd verpakkingsmaterialen uit de buurt van kinderen. − Kinderen jonger dan 8 jaar kunnen dit toestel enkel onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid gebruiken of indien zij opgeleid zijn om dit apparaat te gebruiken in veilige omstandigheden. − Houd toezicht op kinderen om er zeker van te zijn dat ze niet met het toestel spelen. − Kinderen jonger dan 8 jaar dienen uit de buurt van het toestel en de aansluitkabel blijven. − Reiniging en onderhoud van het toestel mogen niet worden uitgevoerd door kinderen. − De verlichting van het toestel is zeer fel en kan de ogen beschadigen. Zorg dat vooral baby’s niet direct in de lampen kijken. − Zorg ervoor dat batterijen buiten het bereik van kinderen bewaard worden. Laat kinderen niet zonder toezicht batterijen vervangen. 7605 / 7615 - Deze afzuigkap mag enkel Model gecombineerd worden met een Novy motor op afstand. Als de Novy afzuigkap wordt geïnstalleerd zonder Novy motor (of de motor zonder Novy afzuigkap) vervalt de garantie. 7605 / 7615 - Deze afzuigkap, welke Model aangesloten wordt op een externe motor van Novy, kan alleen met een afvoerkanaal naar buiten worden toegepast en is niet geschikt voor recirculatie. –3– Veiligheidsvoorschriften bij gebruik van het toestel Luchttoevoer − Personen met beperkte fysieke, sensorische of geestelijke vermogens of personen die gebrek aan kennis of ervaring hebben, kunnen dit toestel enkel onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid gebruiken of indien zij opgeleid zijn om dit apparaat te gebruiken in veilige omstandigheden. − Flamberen onder de toestel is in geen geval toegestaan. − Wanneer u aan het bakken, braden, grillen of frituren bent, blijf er altijd bij. Oververhitte olie en vet kan snel vlam vatten en de afzuigkap hierdoor beschadigen. − Reinig het vetfilter regelmatig volgens de instructies uit deze gebruiksaanwijzing. Door het niet opvolgen van de reinigingsinstructies ontstaat er vetafzetting in het filter waardoor er risico is op brandgevaar ontstaat. − Gebruik het toestel nooit zonder de vetfilters om te voorkomen van vuil en vet verder in het toestel terecht komt wat op den duur de werking en het functioneren kan beïnvloeden. − In geval van brand schakel altijd uw toestel uit. − Blus brandende vetten nooit met water, maar dek de pan af met een passend deksel of een blusdeken. − Opgelet, bepaalde delen van het toestel welke binnen handbereik liggen kunnen tijdens het koken heet worden. − Gaskookzones kunnen tijdens de werking veel warmte opbouwen. Zorg dat deze warmte niet te veel kan toenemen in de afzuigkap. De boven de gaskookzones geïnstalleerde afzuigkap kan beschadigd raken of in brand vliegen.

• Bedien de gaskookzones alleen met kookgerei erop.
• Schakel de gaskookzone uit als u het kookgerei van het gas afneemt.
• Bij gebruik van meerdere gaskookzones tegelijk moet de afzuigkap op stand 2 of hoger worden gezet.
• Gebruik grote gaskookzones van meer dan 5 kW met de hoogste vlam nooit langer dan 15 minuten, b.v. een wok. − Voor het effectief verwijderen van de kookdampen schakel het toestel enkele minuten voor de aanvang van het koken in. − Maak gebruik van de naloopstand indien het toestel hierover beschikt. De instructies voor de naloopstand worden beschreven in deze gebruiksaanwijzing. − Vermijd elke vorm van tocht boven het kookvlak. − Plaats uw kookgerei zodanig dat opwellende dampen onder het aanzuigoppervlak van de kap terechtkomen. − Koken met inductie: de intensiteit van toestel en kookplaat zo laag mogelijk instellen om overproductie van dampen te beperken. − Indien het toestel beschikt over een onderplaat zorg dat deze altijd goed gesloten is. Let op dat deze goed in de klemmen steekt en niet los kan laten. Plaats bij het openen van de onderplaat niet uw handen aan de zijde van de scharnieren om klemgevaar te voorkomen. − Plaats geen voorwerpen op het toestel, deze kunnen mogelijk vallen en voor een gevaarlijke situatie zorgen. Hoe groot de keuken of de ruimte met open keuken ook is, er kan slechts zoveel lucht uit de ruimte worden afgezogen als er wordt aangevoerd. Te weinig luchttoevoer kan een rendementsverlies van 50% en meer veroorzaken. Indien de afzuiging tegelijk gebruikt wordt met een verbrandingssysteem (bijv. gas-, olie-, hout- of kolenkachels, gasboilers, warmwaterketels op gas, gaskookplaten en gasovens), kunnen verbrandingsgassen worden terug gezogen en leiden tot vergiftiging. Een verbrandingssysteem gebruikt lucht in een ruimte als verbrandingslucht. Hierdoor ontstaan verbrandingsgassen die door een afvoerinstallatie naar buiten worden gevoerd. Het toestel zuigt lucht aan uit de keuken en aangrenzende vertrekken. Als de luchttoevoer niet voldoende is ontstaat er onderdruk. De giftige gassen worden uit de schoorsteen of afvoerkanaal terug de ruimte in gezogen. Bij gelijktijdig gebruik van het toestel en verbrandingstoestellen in dezelfde ruimte mag de onderdruk in de ruimte niet groter zijn dan 4 Pa (=0,04 mBar). De onderdruk kan worden voorkomen door niet-afsluitbare openingen (bijvoorbeeld in ramen of deuren in combinatie met een ventilatiekast in de muur) voldoende lucht in het de ruimte kan komen. Laat het totale ventilatiesysteem van uw woning door een vakman beoordelen en een voorstel laten maken voor passende maatregelen op het gebied van luchttoevoer. Bij gebruik van het toestel met een interne of een externe motor(unit) met luchtafvoer naar buiten dient er in de ruimte waar het toestel is opgesteld/ geplaatst voldoende luchttoevoer aanwezig te zijn zodat verse lucht kan toestromen. Het aanvoeren van verse lucht kan geschieden door een raam te kantelen, een deur te openen of door een toevoerrooster aan te brengen. Bij een toestel met recirculatie dient ook een minimale ventilatie in de ruimte waar het toestel is opgesteld/ geplaatst aanwezig te zijn. De ventilatie kan geschieden door de algemene ventilatie in de woning of door een raam te kantelen of een deur te openen. Een aantal toestellen zijn uitgerust met een aansluiting voor een venstercontactschakelaar (zie de technische specificaties van uw toestel). Indien het toestel tegelijk moet werken met een verwarmingstoestel dat lucht uit het vertrek nodig heeft en als de vereiste toevoer van verse lucht enkel via een geopend venster kan gebeuren, is het mogelijk om op het toestel een venstercontactschakelaar (niet bijgeleverd) aan te sluiten. Die zorgt ervoor dat het toestel alleen werkt indien het raam openstaat Als het venster gesloten is, kan de ventilator niet worden ingeschakeld. Contacteer uw installateur voor de juiste accessoire voor uw toestel. –4– Voorzorgsmaatregelen tegen beschadiging Recyclage van de transport-verpakking en het oude toestel − In de montage instructie wordt de juist wijze van montage beschreven. Lees deze instructies goed door. − De installatie en de elektrische aansluiting van het toestel dienen aan een erkende vakman toevertrouwd te worden. − Novy kan niet verantwoordelijk gesteld worden voor eventuele schade voortkomend uit een foutieve inbouw of aansluiting. − Controleer de afstand tussen het kookoppervlak en het toestel. In de montage instructie worden de minimale en maximale hoogte aangegeven. Dit toestel is beschermd door verpakking tegen transportschade. De gebruikte materialen zijn niet schadelijk voor het milieu en geschikt voor recyclage. Opteer voor een milieuvriendelijke afvoer van de verpakking. Uw apparaat bevat tevens vele recycleerbare materialen. Daarom dienen gebruikte toestellen van ander afval te worden gescheiden. De recyclage van het oude toestellen die door uw fabrikant wordt georganiseerd wordt op deze manier onder de beste omstandigheden uitgevoerd. Voor de recyclage van uw toestel verwijzen we naar de recent geldende Europese richtlijnen omtrent elektrisch en elektronisch afval. Informeer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor uw oude toestel. Houd oude toestellen buiten het bereik van kinderen. Voorzorgsmaatregelen bij een defect − Bij het vaststellen van een defect, het toestel uitzetten en de elektrische toevoer uitschakelen. − De herstellingen dienen enkel door gespecialiseerd personeel te worden uitgevoerd. In geen geval het apparaat zelf openen. Neem contact op met de servicedienst van Novy. Recyclage van batterijen MILIEUBESCHERMING Batterijen niet met het gewone huisvuil meegeven. Informeer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor batterijen. Houd batterijen buiten het bereik van kinderen. Tips om energie te besparen Het nieuwe toestel is bijzonder efficiënt en energiezuinig. Hieronder volgen wat tips om uw toestel nog energiezuiniger te maken. − Schakel het toestel op de laagste snelheid in wanneer u met koken begint om de vochtigheidsgraad te regelen en kookluchtjes te verwijderen. − Gebruik de hoogste snelheid alleen wanneer dit beslist noodzakelijk is. − Verhoog de snelheid van het toestel alleen wanneer de hoeveelheid damp dit vereist. − Houd het filter/ de filters van het toestel schoon om de vetfilterings- en geurfilteringsefficiëntie te optimaliseren, − Schakel als er veel damp vrijkomt op tijd naar een hogere vermogensstand. Dat is efficiënter dan te proberen door het toestel lang te gebruiken, damp op te vangen die zich al in de keuken verspreid heeft. − Laat het toestel na het koken niet onnodig (na)ventileren. − Schakel de verlichting uit bij het verlaten van de keuken of als de keuken al licht genoeg is. − Zorg voor voldoende luchttoevoer in de ruimte, zodat het toestel efficiënt en energiezuinig kan werken. − Plaats deksels op de pannen om kookdampen en condens te verminderen. –5–

2 BEDIENING EN FUNCTIES

− Drie groene LED’s 5 geven stand één tot drie aan. − De rode LED 6 geeft de Powerstand aan. De Powerstand wordt enkel gebruikt bij een sterke ontwikkeling van geur, rook of damp. Rekening houdend met de grote afvoer van lucht bij deze stand, moet het gebruik tot een minimum herleid worden. − De Powerstand keert na 6 minuten automatisch terug naar snelheid drie. − De motor beschikt over een thermocontact, dat bij oververhitting de motor uitschakelt. Na afkoeling zal de motor weer inschakelen.

Aan / uit toets Snelheid verlagen Snelheid verhogen Verlichting Indicatie lampjes groen snelheid 1,2,3 Indicatie lampje rood Powerstand vaststellen van de oververhitting is noodza Het kelijk. Dit kan bijvoorbeeld zijn door vlam in de pan, de waaier van de motor wordt geblokkeerd of er is een voorwerp in de uitblaasopening gekomen waardoor deze gedeeltelijk of volledig is afgesloten.

2.2 Afzuiging in- en uitschakelen

Auto-Stop Afzuiging in- uitschakelen Om te vermijden dat de afzuigkap aan zou blijven staan, wordt de motor automatisch na 3 uur uitgeschakeld (enkel indien tijdens die 3 uur de bediening niet werd gewijzigd). De verlichting van de afzuigkap blijft branden Om de afzuiging in te schakelen drukt u op toets 1 . Het vermogen van de afzuiging wordt altijd opgestart op de laatst gebruikte functie (verlichting en/of motor).

Verlichting in- en uitschakelen Afzuiging uitschakelen met naloopstand Om de LED verlichting in of uit te schakelen drukt u op toets 4 . Het licht werkt onafhankelijk van de motor. Om de naloopstand in te stellen drukt u éénmaal op toets Het eerste indicatie lampje knippert, de andere indicatie lampjes branden op de laatst ingestelde stand. Na 10 minuten schakelen motor en verlichting automatisch uit. De LED verlichting beschikt over een soft-on/ soft off functie, wat betekend dat de verlichting rustig aan en uit zal gaan. Bij het inschakelen van de verlichting zal deze altijd naar het volle vermogen gaan en kan ook gebruikt worden wanneer de ventilator is uitgeschakeld. De nalooptijd is standaard ingesteld op 10 minuten in afvoermodus. Het is aangeraden om altijd deze functie volledig uit te voeren. Dimmen van de LED verlichting Wanneer de LED verlichting is ingeschakeld kunt u deze dimmen door toets 4 ingedrukt te houden. Afzuiging uitschakelen zonder naloopstand Druk 2x op de toets

2.4 Programmering recirculatie (optioneel)

7605 / 7615 - Deze afzuigkap, welke Model aangesloten wordt op een externe motor van Vermogensniveau van de afzuiging Om het vermogensniveau te verhogen drukt u op de toets

Om het vermogensniveau te verlagen drukt u op de toets

Novy, kan alleen met een afvoerkanaal naar buiten worden toegepast en is niet geschikt voor recirculatie. gekozen is voor recirculatie dient er 1 Indien maal een programmering plaats te vinden. Met deze programmering wordt de vervangingsindicatie van het monoblock recirculatiefilter geactiveerd en de nalooptijd gewijzigd. –6– Om de InTouch functie uit te schakelen toets 1 en toets 2 tegelijk indrukken voor 3 seconden de 2e en 4e LED knipperen 3 keer ter bevestiging. (Het toestel moet uitgeschakeld zijn). Programmering activeren − De motor dient uitgeschakeld te zijn − Druk de toetsen 2 en de 3 gelijktijdig in gedurende 3 seconden tot de rode LED 5x knippert. uitschakelen van de InTouch functie op de Het afzuigkap heeft tot gevolg dat de connectie De volgende functies zijn dan in werking getreden: − Vervangingsindicatie van het monoblockfilter is geactiveerd. Na een vast ingestelde tijd geeft een rood indicatie licht op het toestel aan dat het monoblock filter vervangen dient te worden. − Nalooptijd is ingesteld op 30 minuten (i.p.v. de standaard 10 minuten). tussen afzuigkap en Novy inductie kookplaat met InTouch en/of afstandsbediening ook is uitgeschakeld. InTouch op de inductie kookplaat programmeren gebruik van de nalooptijd van 30 minuten, Maak zodat de kookgeuren goed opgenomen kunnen − Sluit de kookplaat aan op de netspanning. op de inductiekookplaat − Houd de toetsen 7 seconden gelijktijdig ingedrukt tot u voor de 2e maal een langer "biep"-signaal hoort. − De kookplaat gaat nu automatisch de code zoeken van de afzuigkap. − Wacht tot de verlichting van de afzuigkap begint te knipperen OF u een "klik"-geluid hoort wanneer u een afzuigkap hebt zonder verlichting (Blijf geduldig, dit kan even duren). − Knippert de verlichting of hoort u het "klik"-geluid"; druk onmiddellijk op een willekeurige InTouch toets of of op de inductie kookplaat. − U hoort een "biep"-signaal om de koppeling tussen beide toestellen te bevestigen. worden in het monoblock filter. Lees paragraaf 3.4 voor meer informatie over het vervangen van het monoblock recirculatiefilter. Programmering deactiveren − De motor dient uitgeschakeld te zijn − Druk op de bediening de 2 en de 3 gelijktijdig in gedurende 3 seconden tot 3e groene led 3 x knippert. Nu kunt u de afzuigkap bedienen met de toetsen op de inductiekookplaat. Meer informatie over het gebruik van de InTouch functies vindt u in de InTouch handleiding van de kookplaat. Nalooptijd is weer ingesteld op 10 minuten (i.p.v. 30 minuten) en reinigingsindicatie voor recirculatie is uitgeschakeld.

De InTouch functie tussen afzuigkap en kookplaat werkt met een vaste code. Indien deze code stoort met andere zenders, kan een andere code gekozen worden. Er zijn totaal 10 code mogelijkheden. Om de code te wijzigen is een afstandsbediening nodig. De afzuigkap beschikt over de InTouch functie. Indien u een inductie kookplaat heeft van Novy met InTouch, kunt u de afzuigkap bedienen vanaf de kookplaat. Kijk op de website voor de verschillende modellen van Inductie kookplaten met InTouch. Meer informatie over het opnieuw programmeren met de afstandsbediening vindt u in de handleiding van de afstandsbediening. InTouch functie in- en uitschakelen InTouch funtie staat standaard uit. Om de afzuigkap met een Novy inductie kookplaat met InTouch te verbinden, moet op de afzuigkap de InTouch functie eerst ingeschakeld worden. afstandsbediening kunt u verkrijgen via de vakhandel of via de Novy website. Artikelnummer afstandsbediening: 840.029. De InTouch functie staat standaard uit. De functie kan ingeschakeld worden door de toets 1 en toets 3 tegelijk in te drukken voor 3 seconden. De 2e en 3e LED knipperen 3 keer ter bevestiging (Het toestel moet uitgeschakeld zijn). –7–

alle instructies zoals beschreven in het Volg hoofdstuk Voorschriften voor veiligheid en de volgende instructies niet worden uit Indien gevoerd, ontstaat er door een te sterke vervui- gebruik. ling, kans op brandgevaar. onderstaande reinigingsinstructies voor Volg een langere levensduur en optimale werking Indicatie reiniging vetfilter Indicatie: 4 knipperende indicatie lampjes van het apparaat. onderplaat, vetfilters en recirculatiefilters kunnen makkelijk uit uw handen glippen. Dit kan schade veroorzaken. Houd onderplaat en filter(s) bij het verwijderen, reinigen, vervangen en terugplaatsen daarom goed vast. Na 20 kookuren geven 4 knipperende indicatie LED’s aan dat de vetfilter gereinigd dient te worden. Reset de reinigingsindicatie – Gevaar voor letsel! De onder Waarschuwing plaat altijd langzaam openen en sluiten. Stabie- u de vetfilter terugplaatst na reiniging, Wanneer volstaat het om 5 seconden op de toets

le ladder gebruiken en op stabiliteit letten. Niet op het werkvlak of de kookplaat staan.

drukken om de indicator opnieuw in te stellen.

3.1 Algemeen onderhoud

de verlichting voldoende afkoelen voordat Laat u de afzuigkap gaat reinigen. Indien u dit niet doet, blijven de indicatie lampjes knipperen bij het inschakelen van de afzuigkap. nooit agressieve, krassende of chloor Gebruik houdende producten. Toegang tot het vetfilter Het vetfilter kunt u verwijderen door de onderplaat met beide handen aan de linker- en rechterkant vast te pakken en deze naar beneden te trekken. Het vetfilter kunt u nu verwijderen door de vergrendeling in te drukken of aan het lipje te trekken dat zich op het filter bevindt geen hogedrukreinigers of stoom Gebruik straalapparaten. Inox/ Roestvrijstaal Reinigen met een schoonmaakdoekje met mild reinigingsmiddel en daarna drogen met een zachte doek. Het onderhoud aan het inox/ RVS kan gedaan worden met de Novy cleaner (906060). Reinigen vetfilter Gelakte delen van de afzuigkap Het filter handmatig reinigen: − Dompel het filter in een oplossing van kokend water waaraan een ontvettend afwasmiddel is toegevoegd. − Gebruik voor het reinigen een borstel − Spoel vervolgens het filter uit onder de kraan met warm water en laat deze daarna uitlekken. Het metalen vetfilter kan met de hand gereinigd worden of in de vaatwasser. We raden aan om het vetfilter met de hand te reinigen. De afzuigkap kan worden gereinigd met een vochtig schoonmaakdoekje en een mild reinigingsmiddel. Glas Glazen delen van de afzuigkap kunnen gereinigd worden met een zachte doek en een glasreiniger. Het filter in de vaatwasser reinigen: − Gebruik een gangbaar vaatwasmiddel − Plaats de verzadigde vetfilters niet samen met servicegoed in de vaatwasser − Kies een programma met een lage temperatuur − Laat het vetfilter uitlekken na het reinigen. de vaatwasser kan het filter wat verkleuren. Dit Inheeft geen invloed op de werking van het filter. –8–

3.4 Vervangen van de verlichting

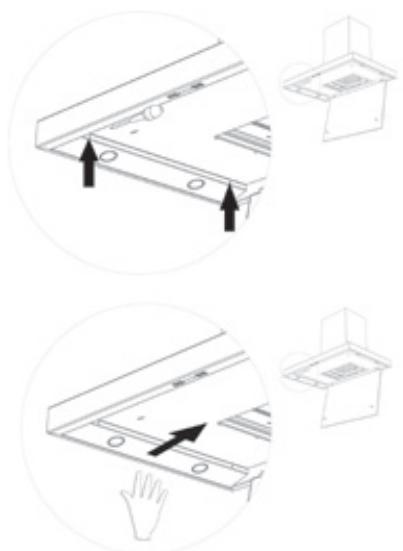

Terugplaatsen van de vetfilters − Voordat het vetfilter terug geplaats wordt, reinig gelijk de randen van het gedeelte in de afzuigkap waar het filter in geplaatst wordt. − Neem het filter met 2 handen beet. − Zorg dat de vergrendeling of de lip van het filter aan de onderzijde zit. − Plaats de achterzijde van het filter in de opening en druk daarna het filter aan de voorzijde omhoog en zorg dat deze zich vast klemt. Zorg eerst dat de kap spanningsloos is en laat de verlichting voldoende afkoelen. Open de onderplaat Draai vervolgens de schroeven los en schuif het deksel eraf. nieuw vetfilter kunt u verkrijgen via de Een vakhandel of via de website van Novy. Artikelnummer vetfilter: 7400020.

3.3 Monoblock recircuilatiefilter (optioneel)

7605 / 7615 - Deze afzuigkap, welke Model aangesloten wordt op een externe motor van Novy, kan alleen met een afvoerkanaal naar buiten worden toegepast en is niet geschikt voor recirculatie. Indien gekozen is voor recirculatie is het toestel aan-gesloten op een uitblaasbox met een monoblock recirculatiefilter of er is een monoblock recirculatiefilter in de afzuigkap achter het vetfilter geplaatst. Uitnemen van de LED lamp Vervangingsindicatie monoblock recirculatiefilter Indicatie: rood indicatie lampje blijft branden A. Ontkoppel eerst de kabel die naar de te vervangen LED loopt. Het ontkoppelen gebeurt d.m.v.. het lossen van de vergrendeling, door een lichte druk uit te oefenen en tegelijk los te trekken. B. Verwijder vervolgens de te vervangen LED door een zachte roterende beweging linksom te maken. Na een vast ingestelde tijd geeft een rood indicatie licht op het toestel aan dat het monoblock filter vervangen dient te worden. Reset van de vervangingsindicatie motor moet aanstaan. Wanneer u de nieuwe monoblock filters terug plaatst, volstaat het om 5 seconden gelijktijdig op de toetsen 2 en 3 te drukken om de vervangingsindicatie opnieuw in te stellen. nieuw monoblock filter kunt u verkrijgen Een via de vakhandel of via de website van Novy. Artikelnummer monoblock filter: 7600060. –9–

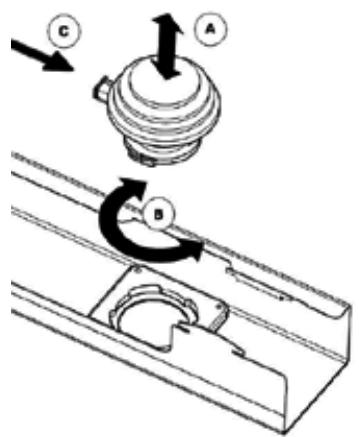

Plaatsen van de nieuwe LED lamp In geval van een storing kunt u contact opnemen met uw (keuken)leverancier en of de Novy Klantendienst. België Tel.: +32 (0)56/36.51.02 Frankrijk Tel.: +33 (0)3.20.94.06.62 Duitsland Tel.: +49 (0)511.54.20.771 Nederland Tel.: +31 (0)88 011 91 10 United Kingdom Tel: +44 (0) 207 866 2493 Voor alle andere landen: uw lokale installateur of Novy in België: +32 (0)56/36.51.02 Voor een goede en vlotte afhandeling is het noodzakelijk dat de Hersteldienst weet welk type apparaat u heeft. typenummer vindt u op een sticker in de Het binnenzijde van de afzuigkap. Deze wordt zicht- A. Plaats de nieuwe LED spot in de bajonetring B. Maak een roterende beweging rechtsom totdat de LED spot vast draait C. Bevestig de voedingskabel. Plaats het deksel terug en draai de schroeven vast. Sluit vervolgens de onderplaat. baar zodra u het filter uit de afzuigkap neemt. Het typenummer kunt u hier noteren: – 10 – 4 QUICKGUIDE

Uitschakelen motor zonder naloop

Motor blijft nog 10min aan

Motor gaat onmiddelijk uit

Motorsnelheid verhogen

gedurende enkele sec. Recirculatie aan Recirculatie uit Reset reinigingsindicatie vetfilters Reset vervangingsindicatie monoblock InTouch aan InTouch uit

Rode LED knippert ! Motor moet uit staan !

Derde groene LED knippert 5x ! Motor moet aan staan !

Rode LED knippert 3x ! Motor moet aan staan !

2e en 3e LED knipperen ! Motor moet uit staan !

2e en 4e LED knipperen ! Motor moet uit staan !

INDICATIE UITLEG OPMERKING Vier knipperende LED’s Vetfilter moet worden gereinigd Indien de reinigingsinstructies niet worden uitgevoerd, ontstaat er door een te sterkevervuiling, kans op brandgevaar en rendementsverlies. Rode indicatie LED licht op Tijd om de gebruikte Monoblock recirculatiefilter te vervangen. PAG.
