Type de produit	Hotte aspirante
Marque	BERBEL
Modèle	BKH 60 FO
Largeur	60 cm
Mode de configuration	Télécommande Berbel ou application Berbel
Fonctions	Commande tactile, recyclage d'air, marche/arrêt
Alimentation	Réseau électrique (230 V, 50 Hz)
Installation	Murale ou sous meuble
Entretien	Nettoyage régulier des filtres et surfaces
Sécurité	Arrêt automatique, protection contre les surchauffes
Pièces détachées	Filtres, télécommande, ampoules
Réparabilité	Indice de réparabilité non communiqué
Pays d'origine	Allemagne (marque)
Garantie	2 ans (pièces et main-d'œuvre)
Dimensions (H x L x P)	Hauteur variable selon installation, largeur 60 cm, profondeur standard environ 50 cm

FOIRE AUX QUESTIONS - BKH 60 FO BERBEL

Comment configurer la hotte aspirante BKH 60 FO pour la première fois ?

La configuration initiale s'effectue soit avec la télécommande Berbel fournie, soit avec l'application Berbel sur smartphone. Suivez les étapes du chapitre 2 (télécommande) ou 3 (application) de la notice. Une fois les réglages effectués, la hotte est opérationnelle.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que les piles sont correctement installées et non usées. Assurez-vous d'être dans le champ de portée (environ 3 mètres). Si le problème persiste, réinitialisez la configuration en suivant la procédure d'usine (appui long sur la touche Marche/Arrêt).

Comment utiliser l'application Berbel pour configurer la hotte ?

Téléchargez l'application depuis l'App Store ou Google Play. Mettez la hotte sous tension, ouvrez l'app, sélectionnez la configuration, entrez le code PIN 1243 dans le menu « Autres configurations », puis réglez comme indiqué pour le modèle BKH 60...120 FO.

Que signifient les clignotements des touches lors de la configuration ?

Un clignotement de 5 fois indique que la hotte est en mode de configuration. Vous devez alors effectuer l'étape suivante dans le délai imparti. Suivez précisément l'ordre des touches indiqué dans la notice.

La hotte fonctionne-t-elle en mode recyclage ou évacuation ?

La hotte BKH 60 FO est livrée pour fonctionner en mode recyclage (avec filtre à charbon) ou peut être raccordée à une évacuation extérieure si les kits adaptés sont installés. Le réglage se fait lors de la configuration.

Comment nettoyer les filtres de la hotte ?

Les filtres métalliques se nettoient au lave-vaisselle ou à la main avec un détergent doux. Les filtres à charbon (si présents) doivent être remplacés tous les 3 à 6 mois selon l'usage.

Puis-je commander la hotte sans télécommande ?

Oui, grâce à l'application Berbel disponible pour iOS et Android. Elle offre les mêmes fonctions de configuration et de commande.

La hotte ne s'allume plus, que vérifier ?

Vérifiez l'alimentation électrique (fusible, prise). Si la hotte est en mode veille, appuyez sur la touche Marche/Arrêt. Si rien ne se produit, consultez un professionnel.

Quel est le niveau sonore de la hotte ?

Le niveau sonore n'est pas spécifié dans la notice, mais pour une hotte de 60 cm de large, il est généralement compris entre 50 et 65 dB selon la vitesse.

Où trouver les pièces détachées pour le modèle BKH 60 FO ?

Contactez le service client BERBEL ou un revendeur agréé. Les pièces courantes comme les filtres, la télécommande ou l'éclairage sont disponibles.

MODE D'EMPLOI BKH 60 FO BERBEL

Sommaire

1.0 Avant-propos 32 2.0 Configuration avec la télécommande 33

2.1 BKH 60... 90 EG-2, BKH 90 GL-2 33 2.2 BKH 110 EG-2, BKH 120 EG-2, BKH 110 GL-2 34 2.3 BKH 60... 120 FO 35 2.4 BKH 80 / 90 ST, BEH 60 FLU, BEH 90 FLU, BWH 60... 120 BL, BWH 60... 120 EL 36 2.5 BEL 90 ML, BEH 60... 90 GL 37 2.6 BWH 90 GL, BTH 100 ML, BIH 90... 120 BL, BIH 110 EG, BIH 100 GL

3.0 Configuration avec l'appli de commande Berbel 39

3.1 BKH 60... 90 EG-2, BKH 90 GL-2 40 3.2 BKH 110 EG-2, BKH 120 EG-2, BKH 110 GL-2 3.3 BKH 60... 120 FO. 42 3.4 BKH 80/90 ST, BEH 60 FLU, BEH 90 FLU, BWH 60... 120 BL, BWH 60... 120 EL..43 3.5 BEL 90 ML, BEH 60... 90 GL 44 3.6 BWH 90 GL, BTH 100 ML, BIH 90... 120 BL, BIH 110 EG, BIH 100 GL

3.0 Avant-propos

La notice suivante vous permet de réaliser la première configuration des caractéristiques spécifiques de votre hotte aspirante Berbel.

Vous pouvez soit utiliser la télécommande Berbel jointe, soit l'app de commande Berbel sur votre Smartphone. Les deux méthodes sont décrites en détail. En fonction des fonctions disponibles et du contenu livré avec votre hotte, vous pouvez éventuellement être limité à une option.

Pour cela, consultez le point auquel votre hotte est citée au chapitre « Configuration avec la télécommande berbel » ou « Configuration avec l'app de commande berbel ».

Ces réglages doivent être effectués une fois uniquement.

2.0 Configuration avec la télécommande Berbel

La procédure de configuration de votre hotte aspirante à l'aide de la télécommande est précisée dans ce chapitre.

Au besoin, recherche chez le modèle dans le sommaire.

2.1 BKH 60... 90 eg-2, BKH 90 gl-2

Mettre d'abord la hotte aspirante en marche, si ce n'est pas encore le cas.

Effectuer ensuite les étapes représentées ci-dessous dans l'ordre avec la télécommande berbel.

Votre hotte aspirante est ensuite fonctionnelle.

Ces réglages doivent uniquement être réalisés lors de la première mise en service.

Étape	Touché tactile				Action
1					Appuyer sur la touche MARCHÉ/ARRÊT pendant 10 secondes. Toutes les touches clignotent ensuite 5x.
2					Appuyer sur la touche Recyclage d'air. Le symbole s'allume décidais en pleine luminosité.
3					Appuyer sur la touche MARCHÉ/ARRÊT. Toutes les touches s'allument pendant 3 secondes.
4					Appuyer sur la touche MARCHÉ/ARRÊT pendant 10 secondes. Toutes les touches clignotent ensuite 5x. L'étape 5 doit être réalisée pendant le clignotation.
5		1	2	P	3 Saisir cette combinaison de touches pendant le clignotation de l'étape 4.
6		2	1	2	Appuyer sur ces touches si elles ne sont pas encore allumées.
7		3			Appuyer sur la touche MARCHÉ/ARRÊT Toutes les touches s'allument pendant 3 secondes.

Votre hotte aspirante est désormais fonctionnelle.

2.2 BKH 110 EG-2, BKH 120 EG-2, BKH 110 GL-2

Mettez d'abord la hotte aspirante en marche, si ce n'est pas encore le cas.

Effectuer ensuite les étapes représentées ci-dessous dans l'ordre avec la télécommande berbel.

Votre hotte aspirante est ensuite fonctionnelle.

Ces réglages doivent uniquement être réalisés lors de la première mise en service.

Étape	Touché tactile				Action
1					Appuyer sur la touche MARCHÉ/ARRÊT pendant 10 secondes Toutes les touches clignotent ensuite 5x.
2					Appuyer sur la touche Recyclage d'air. Le symbole s'allume réalisais en pleine luminosité.
3					Appuyer sur la touche MARCHÉ/ARRÊT. Toutes les touches s'allument pendant 3 secondes.
4					Appuyer sur la touche MARCHÉ/ARRÊT pendant 10 secondes. Toutes les touches clignotent ensuite 5x. L'étape 5 doit être réalisée pendant le clignotement.
5		1	2	P	3 Saisir cette combinaison de touches pendant le clignotement de l'étape 4.
6		2	2		Appuyer sur ces touches si elles ne sont pas encore allumées.
7					Appuyer sur la touche MARCHÉ/ARRÊT. Toutes les touches s'allument pendant 3 secondes.

Votre hotte aspirante est désormais fonctionnelle.

2.3 BKH 60... 120 FO

Mettre d'abord la hotte aspirante en marche, si ce n'est pas encore le cas.

Effectuer ensuite les étapes représentées ci-dessous dans l'ordre avec la télécommande. Notre hotte aspirante est ensuite fonctionnelle.

Ces réglages doivent uniquement être réalisés lors de la première mise en service.

Étape	Touché tactile				Action
1					Appuyer sur la touche MARCHÉ/ARRÊT pendant 10 secondes. Toutes les touches clignotent ensuite 5x.
2					Appuyer sur la touche Recyclage d'air. Le symbole s'allume décidais en pleine luminosité.
3					Appuyer sur la touche MARCHÉ/ARRÊT. Toutes les touches s'allument pendant 3 secondes.
4					Appuyer sur la touche MARCHÉ/ARRÊT pendant 10 secondes. Toutes les touches clignotent ensuite 5x. L'étape 5 doit être réalisée pendant le clignotation.
5		1	2	P	3
6		2			Appuyer sur ces touches si elles ne sont pas encore allumées.
7					Appuyer sur la touche MARCHÉ/ARRÊT. Toutes les touches s'allument pendant 3 secondes.

2.4 BKH 80/90 ST, BEH 60 FLU, BEH 90 FLU, BWH 60...120 BL, BWH 60...120 EL

Mettre d'abord la hotte aspirante en marche, si ce n'est pas encore le cas.

Effectuer ensuite les étapes représentées ci-dessous dans l'ordre avec la télécommande berbel.

Votre hotte aspirante est ensuite fonctionnelle.

Ces réglages doivent uniquement être réalisés lors de la première mise en service.

Étape	Touché tactile				Action
1					Appuyer sur la touche MARCHÉ/ARRÊT pendant 10 secondes. Toutes les touches clignotent ensuite 5x.
2					Appuyer sur la touche Recyclage d'air. Le symbole s'allume réalisais en pleine luminosité.
3					Appuyer sur la touche MARCHÉ/ARRÊT. Toutes les touches s'allument pendant 3 secondes.
4					Appuyer sur la touche MARCHÉ/ARRÊT pendant 10 secondes. Toutes les touches clignotent ensuite 5x. L'étape 5 doit être réalisée pendant le clignotation.
5		1	2	P	3 Saisir cette combinaison de touches pendant le clignotation de l'étape 4.
6		2			Appuyer sur cette touche si elle n'est pas encore allumée.
7					Appuyer sur la touche MARCHÉ/ARRÊT. Toutes les touches s'allument pendant 3 secondes.

Votre hotte aspirante est désormais fonctionnelle.

2.5 BEL 90 ML, BEH 60... 90 GL

Mettez d'abord la hotte aspirante en marche, si ce n'est pas encore le cas.

Effectuer ensuite les étapes représentées ci-dessous dans l'ordre avec la télécommande. Notre hotte aspirante est ensuite fonctionnelle.

Ces réglages doivent uniquement être réalisés lors de la première mise en service.

Étape	Touché tactile				Action
1					Appuyer sur la touche MARCHÉ/ARRÊT pendant 10 secondes. Toutes les touches clignotent ensuite 5x.
2					Appuyer sur la touche Recyclage d'air. Le symbole s'allume décidais en pleine luminosité.
3					Appuyer sur la touche MARCHÉ/ARRÊT. Toutes les touches s'allument pendant 3 secondes.
4					Appuyer sur la touche MARCHÉ/ARRÊT pendant 10 secondes. Toutes les touches clignotent ensuite 5x. L'étape 5 doit être réalisée pendant le clignotation.
5		1	2	P	3 Saisir cette combinaison de touches pendant le clignotation de l'étape 4.
6		1			Appuyer sur cette touche si elle n'est pas encore allumée.
7					Appuyer sur la touche MARCHÉ/ARRÊT. Toutes les touches s'allument pendant 3 secondes.

2.6

BWH 90 GL,

BTH 100 ML,

BIH 90... 120 BL,

BIH 110 EG,

BIH 100 GL

Mettre d'abord la hotte aspirante en marche, si ce n'est pas encore le cas.

Effectuer ensuite les étapes représentées ci-dessous dans l'ordre avec la télécommande berbel.

Votre hotte aspirante est ensuite fonctionnelle.

Ces réglages doivent uniquement être réalisés lors de la première mise en service.

Étape	Touché tactile				Action
1					Appuyer sur la touche MARCHÉ/ARRÊT pendant 10 secondes. Toutes les touches clignotent ensuite 5x.
2					Appuyer sur la touche Recyclage d'air. Le symbole s'allume décidais en pleine luminosité.
3					Appuyer sur la touche MARCHÉ/ARRÊT. Toutes les touches s'allument pendant 3 secondes.
4					Appuyer sur la touche MARCHÉ/ARRÊT pendant 10 secondes. Toutes les touches clignotent ensuite 5x. L'étape 5 doit être réalisée pendant le clignotation.
5		1	2	P	3
6		3			Appuyer sur cette touche si elle n'est pas encore allumée.
7					Appuyer sur la touche MARCHÉ/ARRÊT. Toutes les touches s'allument pendant 3 secondes.

Votre aspirante est désormais fonctionnelle.

3.0 Configuration avec l'app de commande berbel

Vous pouvez utiliser l'app de commande berbel pour configurer votre hotte aspirante à la place de la télécommande berbel. Cette procédure est représentée au chapitre suivant.

Mettre d'abord la hotte aspirante en marche, si ce n'est pas encore le cas. Installer également l'app de commande berbel disponible aux adresses Internet suivantes :

iOS: www.berbel.de/App/berbel_control/IOS Android: www.berbel.de/App/berbel_control/Android

Quel que soit le modèle, ouvrir ensuite l'app sur le Smartphone. L'interface suivante apparait :

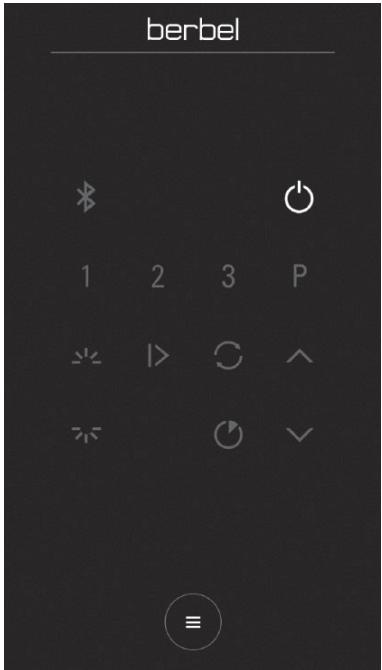

Fig. 1

Cliquez sur le bouton pour accéder au menu de réglage. Sous l'option de menu « Configuration », sélectionnez l'onglet « Alternatives configurations ». Saisir le PIN « 1243 » pour pouvoir procéder aux réglages spécifiques de votre hotte.

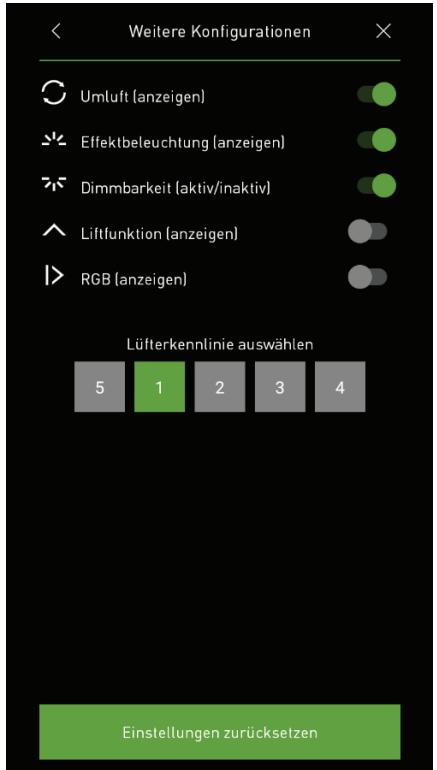

3.1 BKH 60... 90 eg-2, BKH 90 gl-2

Une fois dans le menu « Autres configurations », comme décrit sous 3.0 à la page 9, les réglages peuvent être réalisés conformément la Fig. 2.

Quitter ensuite le menu en appuyant sur la flèche dans le coin en haut à gauche.

Votre hotte aspirante est désormais fonctionnelle.

Fig. 2

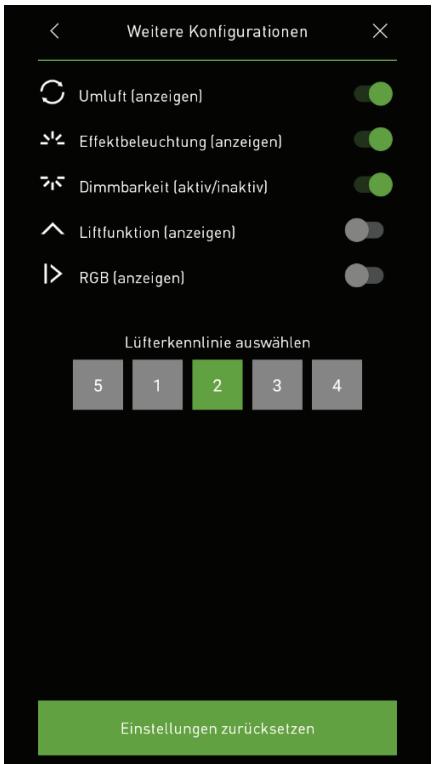

3.2 BKH 110 eg-2, BKH 120 eg-2, BKH 110 gl-2

Une fois dans le menu «Autres configurations», comme décrit sous 3.0 à la page 9, les réglages peuvent être réalisés conformément la Fig. 3.

Quitter ensuite le menu en appuyant sur la flèche dans le coin en haut à gauche.

Votre hotte aspirante est désormais fonctionnelle.

Fig. 3

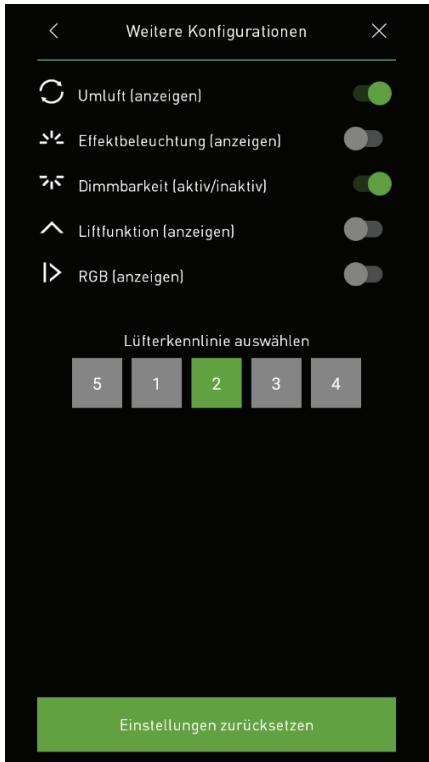

3.3 BKH 60... 120 FO

Une fois dans le menu « Autres configurations », comme décrit sous 3.0 à la page 9, les réglages peuvent être réalisés conformément la Fig. 4.

Quitter ensuite le menu en appuyant sur la flèche dans le coin en haut à gauche.

Votre hotte aspirante est désormais fonctionnelle.

Fig. 4

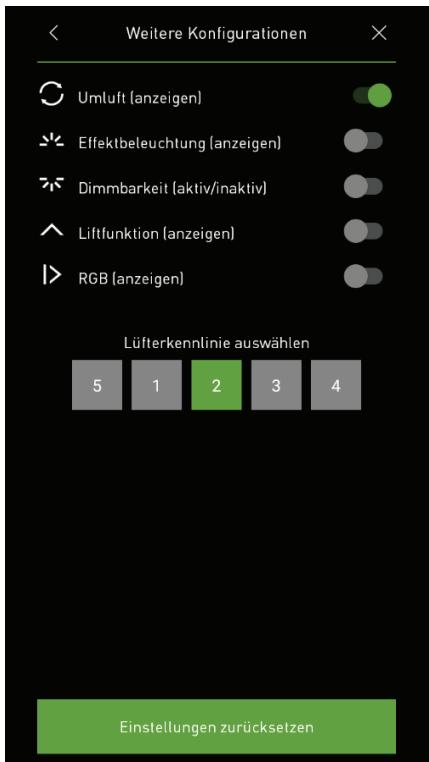

3.4 BKH 80/90 ST,

BEH 60 FLU,

BEH 90 FLU,

BWH 60...120 BL,

BWH 60...120 EL

Une fois dans le menu « Autres configurations », comme décrit sous 3.0 à la page 9, les réglages peuvent être réalisés conformément la Fig. 5.

Quitter ensuite le menu en appuyant sur la flèche dans le coin en haut à gauche.

Votre hotte aspirante est désormais fonctionnelle.

Fig. 5

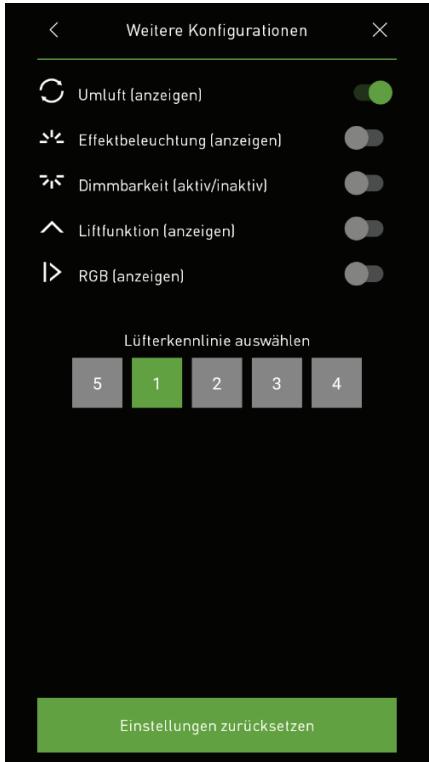

3.5 BEL 90 ML, BEH 60... 90 GL

Une fois dans le menu «Autres configurations», comme décrit sous 3.0 à la page 9, les réglages peuvent être réalisés conformément la Fig. 6.

Quitter ensuite le menu en appuyant sur la flèche dans le coin en haut à gauche.

Votre hotte aspirante est désormais fonctionnelle.

Fig. 6

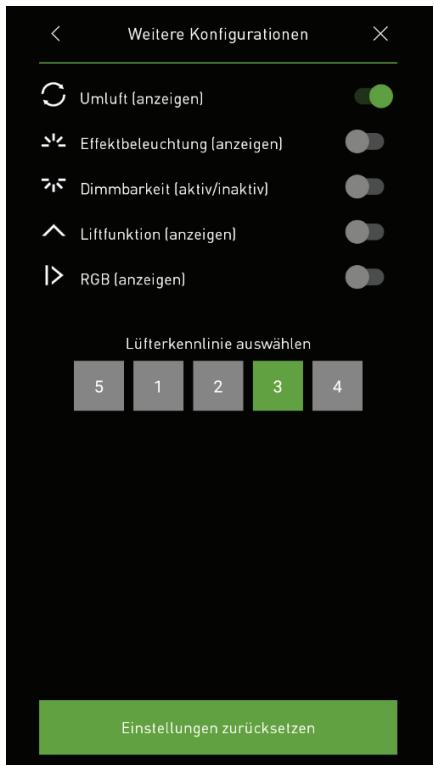

3.6 BWH 90 GL,

BTH 100 ML,

BIH 90... 120 BL,

BIH 110 EG,

BIH 100 GL

Une fois dans le menu « Autres configurations », comme décrit sous 3.0 à la page 9, les réglages peuvent être réalisés conformément la Fig. 7.

Quitter ensuite le menu en appuyant sur la flèche dans le coin en haut à gauche.

Votre hotte aspirante est désormais fonctionnelle.

Fig. 7
