Produkttyp	Dunstabzugshaube
Marke	BERBEL
Modell	BKH 60 FO
Breite	60 cm
Konfigurationsmodus	Berbel-Fernbedienung oder Berbel-App
Funktionen	Touchbedienung, Umluftbetrieb, Ein/Aus
Stromversorgung	Stromnetz (230 V, 50 Hz)
Montage	Wandmontage oder Unterschrankmontage
Wartung	Regelmäßige Reinigung der Filter und Oberflächen
Sicherheit	Automatische Abschaltung, Überhitzungsschutz
Ersatzteile	Filter, Fernbedienung, Leuchtmittel
Reparierbarkeit	Reparaturindex nicht mitgeteilt
Herkunftsland	Deutschland (Marke)
Garantie	2 Jahre (Teile und Arbeit)
Maße (H x B x T)	Höhe variabel je nach Montage, Breite 60 cm, Standardtiefe ca. 50 cm

Häufig gestellte Fragen - BKH 60 FO BERBEL

Wie konfiguriere ich die Dunstabzugshaube BKH 60 FO zum ersten Mal?

Die Erstkonfiguration erfolgt entweder mit der mitgelieferten Berbel-Fernbedienung oder mit der Berbel-App auf dem Smartphone. Befolgen Sie die Schritte in Kapitel 2 (Fernbedienung) oder 3 (App) der Anleitung. Nach erfolgter Einstellung ist die Haube betriebsbereit.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie, ob die Batterien richtig eingelegt und nicht leer sind. Stellen Sie sicher, dass Sie sich in Reichweite befinden (ca. 3 Meter). Wenn das Problem weiterhin besteht, setzen Sie die Konfiguration durch Werksreset zurück (langes Drücken der Ein/Aus-Taste).

Wie verwende ich die Berbel-App zur Konfiguration der Dunstabzugshaube?

Laden Sie die App aus dem App Store oder Google Play herunter. Schalten Sie die Haube ein, öffnen Sie die App, wählen Sie die Konfiguration, geben Sie die PIN 1243 im Menü "Weitere Konfigurationen" ein und stellen Sie dann wie für das Modell BKH 60...120 FO angegeben ein.

Was bedeuten die Blinkzeichen der Tasten während der Konfiguration?

Ein 5-maliges Blinken zeigt an, dass sich die Haube im Konfigurationsmodus befindet. Sie müssen dann den nächsten Schritt innerhalb der vorgegebenen Zeit ausführen. Befolgen Sie genau die in der Anleitung angegebene Tastenreihenfolge.

Arbeitet die Dunstabzugshaube im Umluft- oder Abluftbetrieb?

Die Dunstabzugshaube BKH 60 FO wird für den Umluftbetrieb (mit Aktivkohlefilter) geliefert oder kann an einen Außenabluft angeschlossen werden, wenn die entsprechenden Kits installiert sind. Die Einstellung erfolgt bei der Konfiguration.

Wie reinige ich die Filter der Dunstabzugshaube?

Die Metallfilter können in der Spülmaschine oder von Hand mit einem milden Reinigungsmittel gereinigt werden. Die Aktivkohlefilter (falls vorhanden) müssen je nach Nutzung alle 3 bis 6 Monate ausgetauscht werden.

Kann ich die Dunstabzugshaube ohne Fernbedienung bedienen?

Ja, mit der Berbel-App für iOS und Android. Sie bietet die gleichen Konfigurations- und Steuerungsfunktionen.

Die Dunstabzugshaube schaltet sich nicht mehr ein, was ist zu prüfen?

Überprüfen Sie die Stromversorgung (Sicherung, Steckdose). Wenn die Haube im Standby-Modus ist, drücken Sie die Ein/Aus-Taste. Wenn nichts passiert, wenden Sie sich an einen Fachmann.

Wie hoch ist der Geräuschpegel der Dunstabzugshaube?

Der Geräuschpegel ist in der Anleitung nicht angegeben, aber für eine 60 cm breite Dunstabzugshaube liegt er je nach Stufe normalerweise zwischen 50 und 65 dB.

Wo finde ich Ersatzteile für das Modell BKH 60 FO?

Kontaktieren Sie den BERBEL-Kundendienst oder einen autorisierten Händler. Gängige Teile wie Filter, Fernbedienung oder Beleuchtung sind erhältlich.

BEDIENUNGSANLEITUNG BKH 60 FO BERBEL

Konfiguration Ihrer Dunstabzugshaube

berbel

Inhaltsverzeichnis

1.0 Vorwort 2

2.0 Konfiguration mittels berbel-Fernbedienung 3

2.1 BKH 60 ... 90 EG-2, BKH 90 GL-2. 3
2.2 BKH 110 EG-2,BKH 120 EG-2,BKH 110 GL-2
2.3 BKH 60 ... 120 FO 5
2.4 BKH 80/90 ST, BEH 60 FLU, BEH 90 FLU, BWH 60 ... 120 BL, BWH 60...120 EL....6
2.5 BEL 90 ML, BEH 60 ... 90 GL. 7
2.6 BWH 90 GL, BTH 100 ML, BIH 90 ... 120 BL, BIH 110 EG, BIH 100 GL

3.0 Konfiguration mittels berbel-Control-App 9

3.1 BKH 60 ... 90 EG-2, BKH 90 GL-2. 10
3.2 BKH 110 EG-2, BKH 120 EG-2, BKH 110 GL-2 11
3.3 BKH 60 ... 120 FO 12
3.4 BKH 80/90 ST, BEH 60 FLU, BEH 90 FLU, BWH 60 ... 120 BL, BWH 60...120 EL.... 13
3.5 BEL 90 ML, BEH 60 ... 90 GL 14
3.6 BWH 90 GL, BTH 100 ML, BIH 90 ... 120 BL, BIH 110 EG, BIH 100 GL

1.0 Vorwort

Die folgende Anleitung ermitteligt Ihnen die erstmalige Konfiguration der spezifischen Eigenschaften ihrer berbel-Dunstabzugshaube.

Es steth Ihnen frei, ob Sie die beigelegte berbel-Fernbedienung oder die berbel-Control-App auf Ihrsm Smartphone verwenden möchen. Beide Wege werden ausfuhrlich dargestellt. Bedingt durch den Funktion- und Lieferumfang ihrer Haube sind Sie ggf. auf eine Mochigkeit eingeschränkt.

Verfolgen Sie dazu im Kapitel „Konfiguration mittels berbel-Fernbedienung“ oder „Konfiguration mittels berbel-Control-App“ den Unterpunkt, in dem ihre Haube benannt ist.

These Einstellungen müssen jeweils nur einmal vorgenommen werden.

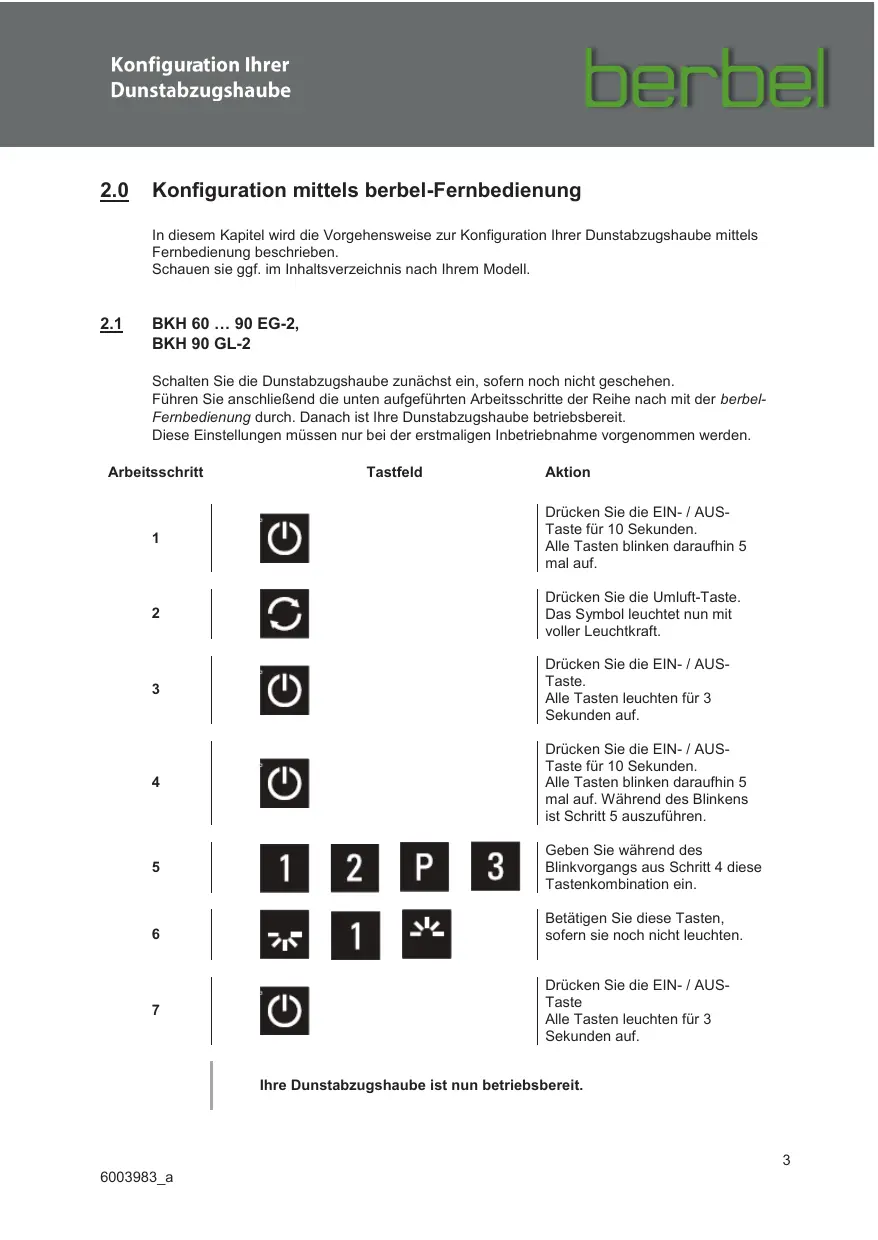

2.0 Konfiguration mittels berbel-Fernbedienung

In thisem Kapitel wird die Vorgehensweise zur Konfiguration ihrer Dunstabzugshaube mittels Fernbedienung beschrieben.

Schauen sie ggf. im Inhaltsverzeichnis nach Ihrem Modell.

2.1 BKH 60 ... 90 EG-2, BKH 90 GL-2

Schalten Sie die Dunstabzugshaube zunachst ein, sofern noch nicht geschehen.

Führer Sie anschließlich die unter aufgeführten Arbeitsschritte der Reihe nach mit der berbel-Fernbedienung durch. Danach ist ihre Dunstabzugshaube betriebsbereit.

These Einstellungen müssen nur bei der erstmaligen Inbetriebnahme vorgenommen werden.

Arbeitsschritt	Tastfeld				Aktion
1					Drücken Sie die EIN- / AUS-Taste für 10 Sekunden. Alle Tasten blinken daraufflün 5 mal auf.
2					Drücken Sie die Umluft-Taste. Das Symbol leuchtet nun mit voller Leuchtkraft.
3					Drücken Sie die EIN- / AUS-Taste. Alle Tasten leuchten für 3 Sekunden auf.
4					Drücken Sie die EIN- / AUS-Taste für 10 Sekunden. Alle Tasten blinken daraufflün 5 mal auf. Während des Blinkens ist Schritt 5 auszuführen.
5	1	2	P	3	Geben Sie während des Blinkvorgangs aus Schritt 4 diese Tastenkombination ein.
6	25	1	25		Betätigten Sie diese Tasten, sofern sie noch nicht leuchten.
7					Drücken Sie die EIN- / AUS-TasteAlle Tasten leuchten für 3 Sekunden auf.

Ohr Dunstabzugshaube ist nun betriebsbereit.

2.2 BKH 110 EG-2,

BKH 120 EG-2,

BKH 110 GL-2

Schalten Sie die Dunstabzugshaube zunachst ein, sofern noch nicht geschehen.

Führer Sie anschließlich die unter aufgeführten Arbeitsschritte der Reihe nach mit der berbel

Fernbedienung durch. Danach ist ihre Dunstabzugshaube betriebsbereit.

These Einstellungen müssen nur bei der erstmaligen Inbetriebnahme vorgenommen werden.

Arbeitsschritt	Tastfeld				Aktion
1					Drücken Sie die EIN- / AUS-Taste für 10 SekundenAlle Tasten blinken daraufflin 5mal auf.
2					Drücken Sie die Umluft-Taste.Das Symbol leuchtet nun mitvoller Leuchtkraft.
3					Drücken Sie die EIN- / AUS-Taste.Alle Tasten leuchten für 3Sekunden auf.
4					Drücken Sie die EIN- / AUS-Taste für 10 Sekunden.Alle Tasten blinken daraufflin 5mal auf. Während des Blinkensist Schritt 5 auszuführen.
5	1	2	P	3	Geben Sie während desBlinkvorgangs aus Schritt 4 dieserTastenkombination ein.
6	2	2	2		Betätigten Sie diese Tastensofern sie noch nicht leuchtenz.
7					Drücken Sie die EIN- / AUS-Taste.Alle Tasten leuchten für 3Sekunden auf.

2.3 BKH 60 ... 120 FO

Schalten Sie die Dunstabzugshaube zunachst ein, sofern noch nicht geschehen.

Führer Sie anschließlich die unter aufgeführten Arbeitsschritte der Reihe nach mit der berbel-Fernbedienung durch. Danach ist ihre Dunstabzugshaube betriebsbereit.

These Einstellungen müssen nur bei der erstmaligen Inbetriebnahme vorgenommen werden.

Arbeitsschritt	Tastfeld				Aktion
1					Drücken Sie die EIN-/ AUS-Taste für 10 Sekunden. Alle Tasten blinken daraufufhinn 5 mal auf.
2					Drücken Sie die Umluft-Taste. Das Symbol leuchtet nun mit voller Leuchtkraft.
3					Drücken Sie die EIN-/ AUS-Taste. Alle Tasten leuchten für 3 Sekunden auf.
4					Drücken Sie die EIN-/ AUS-Taste für 10 Sekunden. Alle Tasten blinking daraufufhinn 5 mal auf. Während des Blinkens ist Schritt 5 auszuführen.
5	1	2	P	3	Geben Sie während des Blinkvorgangs aus Schritt 4 diese Tastenkombination ein.
6	2	2			Betätigten Sie diese Tasten, sofern sie noch nicht leuchten.
7					Drücken Sie die EIN-/ AUS-Taste. Alle Tasten leuchten für 3 Sekunden auf.
Ohne Dunstabzugshaube ist nun betriebsbereit.

2.4 BKH 80/90 ST,

BEH 60 FLU,

BEH 90 FLU,

BWH 60 ... 120 BL,

BWH 60...120 EL

Schalten Sie die Dunstabzugshaube zunachst ein, sofern noch nicht geschehen.

Führer Sie anschließend die unter aufgeführten Arbeitsschritte der Reihe nach mit der berbel

Fernbedienung durch. Danach ist ihre Dunstabzugshaube betriebsbereit.

These Einstellungen müssen nur bei der erstmaligen Inbetriebnahme vorgenommen werden.

Arbeitsschritt	Tastfeld				Aktion
1					Drücken Sie die EIN- / AUS-Taste für 10 Sekunden. Alle Tasten blinken daraufufhin 5 mal auf.
2					Drücken Sie die Umluft-Taste. Das Symbol leuchtet nun mit voller Leuchtkraft.
3					Drücken Sie die EIN- / AUS-Taste. Alle Tasten leuchten für 3 Sekunden auf.
4					Drücken Sie die EIN- / AUS-Taste für 10 Sekunden. Alle Tasten blinken daraufufhin 5 mal auf. Während des Blinkens ist Schritt 5 auszuführen.
5	1	2	P	3	Geben Sie während des Blinkvorgangs aus Schritt 4 diese Tastenkombination ein.
6	2				Betätigten Sie diese Taste, sofern sie noch nicht leuchtet.
7					Drücken Sie die EIN- / AUS-Taste. Alle Tasten leuchten für 3 Sekunden auf.
Ohne Dunstabzugshaube ist nun betriebsbereit.

2.5 BEL 90 ML, BEH 60 ... 90 GL

Schalten Sie die Dunstabzugshaube zunachst ein, sofern noch nicht geschehen.

Führer Sie anschließlich die unter aufgeführten Arbeitsschritte der Reihe nach mit der berbel-Fernbedienung durch. Danach ist ihre Dunstabzugshaube betriebsbereit.

These Einstellungen müssen nur bei der erstmaligen Inbetriebnahme vorgenommen werden.

Arbeitsschritt	Tastfeld	Aktion
1		Drücken Sie die EIN- / AUS-Taste für 10 Sekunden. Alle Tasten blinking daraufufhin 5 mal auf.
2		Drücken Sie die Umluft-Taste. Das Symbol leuchtet nun mit voller Leuchtkraft.
3		Drücken Sie die EIN- / AUS-Taste. Alle Tasten leuchten für 3 Sekunden auf.
4		Drücken Sie die EIN- / AUS-Taste für 10 Sekunden. Alle Tasten blinking daraufufhin 5 mal auf. Während des Blinkens ist Schritt 5 auszufüssen.
5	1 2 P 3	Geben Sie während des Blinkvorgangs aus Schritt 4 diese Tastenkombination ein.
6	1	Betätigten Sie diese Taste, sofern sie noch nicht leuchtet.
7		Drücken Sie die EIN- / AUS-Taste. Alle Tasten leuchten für 3 Sekunden auf.
Ohne Dunstabzugshaube ist nun betriebsbereit.

2.6 BWH 90 GL,

BTH 100 ML,

BIH 90 ... 120 BL,

BIH 110 EG,

BIH 100 GL

Schalten Sie die Dunstabzugshaube zunachst ein, sofern noch nicht geschehen.

Führer Sie anschließend die unten aufgeführten Arbeitssschritte der Reihe nach mit der berbel

Fernbedienung durch. Danach ist ihre Dunstabzugshaube betriebsbereit.

These Einstellungen müssen nur bei der erstmaligen Inbetriebnahme vorgenommen werden.

Arbeitsschritt	Tastfeld				Aktion
1					Drücken Sie die EIN-/ AUS-Taste für 10 Sekunden. Alle Tasten blinken daraufflün 5 mal auf.
2					Drücken Sie die Umluft-Taste. Das Symbol leuchtet nun mit voller Leuchtkraft.
3					Drücken Sie die EIN-/ AUS-Taste. Alle Tasten leuchten für 3 Sekunden auf.
4					Drücken Sie die EIN-/ AUS-Taste für 10 Sekunden. Alle Tasten blinken daraufflün 5 mal auf.+Während des Blinkens ist Schritt 5 auszuführen.
5	1	2	P	3	Geben Sie während des Blinkvorgangs aus Schritt 4 diese Tastenkombination ein.
6	3				Betätigten Sie diese Taste, sofern sie noch nicht leuchtet.
7					Drücken Sie die EIN-/ AUS-Taste. Alle Tasten leuchten für 3 Sekunden auf.
	Ohne Dunstabzugshaube ist nun betriebsbereit.

3.0 Konfiguration mittels berbel-Control-App

Alternative zur berbel-Fernbedienung konnen Sie die berbel-Control-App zur Konfiguration ihrer Dunstabzugshaube einsetzen. Diese Vorgehensweise wird im folgenden Kapitel dargestellt.

Schalten Sie die Dunstabzugshaube zunachst ein, sofern noch nicht geschehen. Installieren Sie außer dem berbel-Control-App auf Ihr Samsung, die Sie über folgende Internetadressen beziehen können:

iOS: www.berbel.de/App/berbel_control/IOS

Android: www.berbel.de/App/berbel_controlAndroid

Unabhängig von Ihr Modell öffnen Sie anschließend die App auf Ihr Smartphone. Es erscheint folgende Oberfläche:

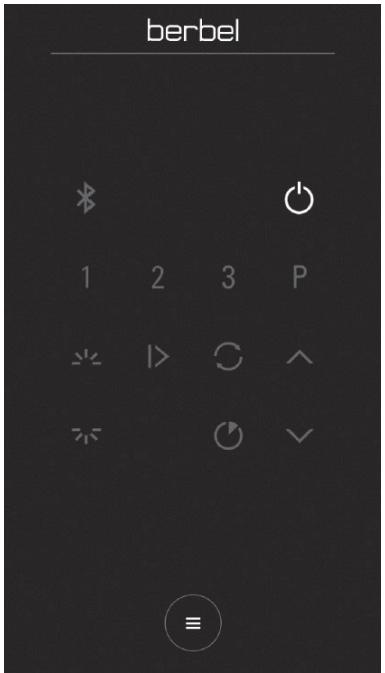

Abb. 1

Klicken Sie nun auf den -Button, um ins Einstellungenmenu zu gelangen.
Unter dem Menüpunkt „Konfiguration" können Sie den Reiter „weitere Konfigurationen“ auswahlen.
Nach Eingabe des PINs „1243" können Sie die spezifischen Einstellungen ihrer Haube vornehmen.

3.1 BKH 60 ... 90 EG-2, BKH 90 GL-2

Sobald Sie sich im Menu „weitere Konfigurationen“ befinden, wie unter 3.0 auf Seite 9 beschreiben, können die Einstellungen gemäß Abb. 2 vorgenommen werden.

Verlassen Sie das Menu anschließend über den Pfeil in der oberen linken Ecke.

Ohr Dunstabzugshaube ist nun betriebsbereit.

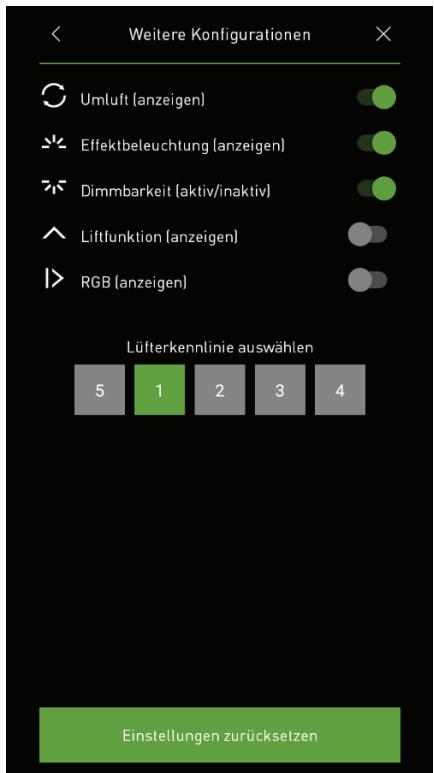

Abb. 2

3.2 BKH 110 EG-2,

BKH 120 EG-2,

BKH 110 GL-2

Sobald Sie sich im Menu „weitere Konfigurationen" befinden, wie unter 3.0 auf Seite 9

beschreiben, können die Einstellungen gemäß Abb. 3 vorgenommen werden.

Verlassen Sie das Menu anschließend über den Pfeil in der oberen linken Ecke.

Ohr Dunstabzugshaube ist nun betriebsbereit.

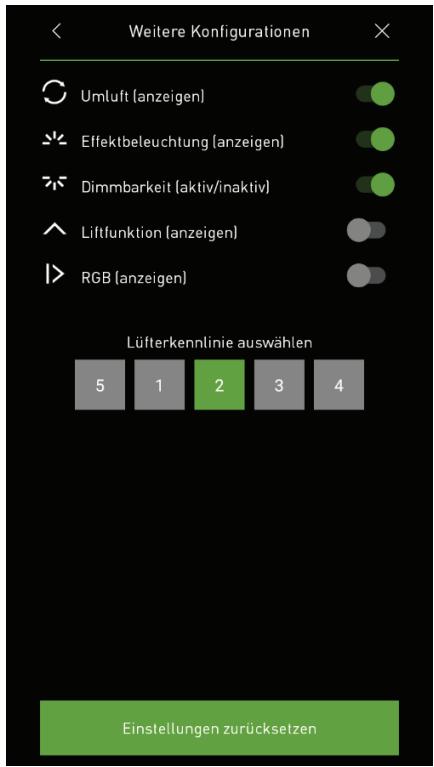

Abb.3

3.3 BKH 60 ... 120 FO

Sobald Sie sich im Menu „weitere Konfigurationen“ befinden, wie unter 3.0 auf Seite 9 beschreiben, können die Einstellungen gemäß Abb. 4 vorgenommen werden.

Verlassen Sie das Menu anschließend über den Pfeil in der oberen linken Ecke. Ihr Dunstabzugshaube ist nun betriebsbereit.

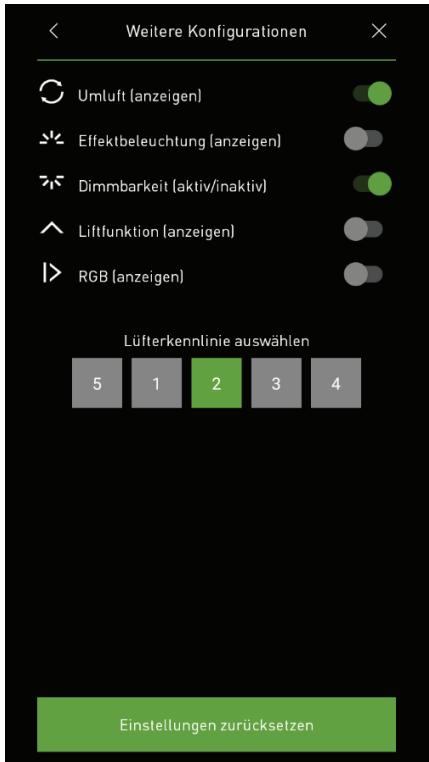

Abb. 4

3.4 BKH 80/90 ST,

BEH 60 FLU,

BEH 90 FLU,

BWH 60 ... 120 BL,

BWH 60...120 EL

Sobald Sie sich im Menu „weitere Konfigurationen" befinden, wie unter 3.0 auf Seite 9 beschreiben, können die Einstellungen gemäß Abb. 5 vorgenommen werden.

Verlassen Sie das Menu anschließend über den Pfeil in der oberen linken Ecke.

Ohre Dunstabzugshaube ist nun betriebsbereit.

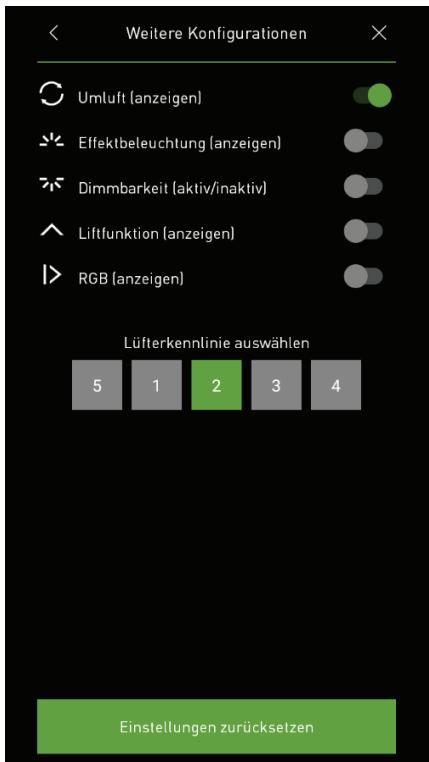

Abb.5

3.5 BEL 90 ML, BEH 60 ... 90 GL

Sobald Sie sich im Menu „weitere Konfigurationen" befinden, wie unter 3.0 auf Seite 9 beschreiben, können die Einstellungen gemäß Abb. 6 vorgenommen werden.

Verlassen Sie das Menu anschließend über den Pfeil in der oberen linken Ecke.

Ohr Dunstabzugshaube ist nun betriebsbereit.

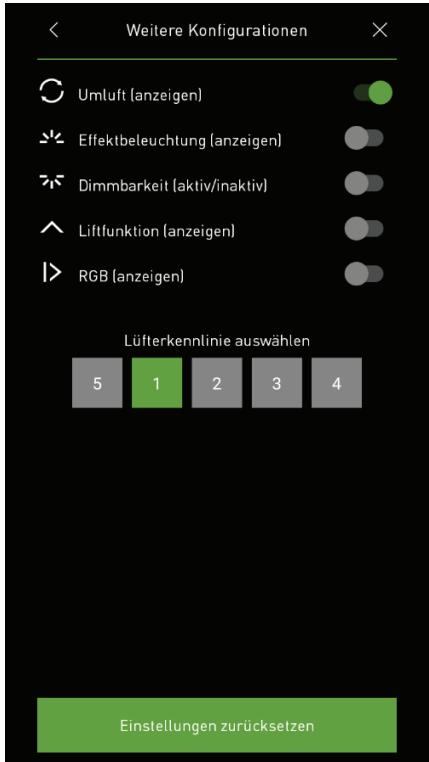

Abb. 6

3.6 BWH 90 GL,

BTH 100 ML,

BIH 90 ... 120 BL,

BIH 110 EG,

BIH 100 GL

Sobald Sie sich im Menu „weitere Konfigurationen" befinden, wie unter 3.0 auf Seite 9 beschreiben, können die Einstellungen gemäß Abb. 7 vorgenommen werden.

Verlassen Sie das Menu anschließend über den Pfeil in der oberen linken Ecke.

Ohre Dunstabzugshaube ist nun betriebsbereit.

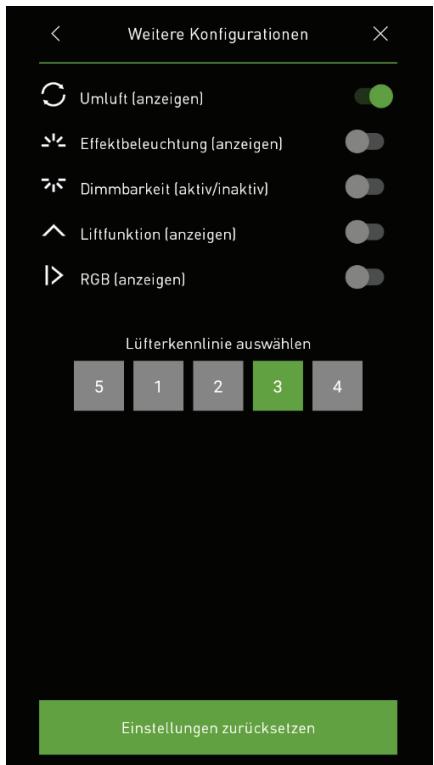

Abb.7
