ISLA MAGRABA - Hotte aspirante CATA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	CATA
Modèle	ISLA MAGRABA
Alimentation	220-240 V ~ 50/60 Hz
Diamètre d'évacuation minimal	120 mm (PVC rigide conseillé)
Distance minimale au plan de cuisson	65 cm (cuisson gaz ou électrique)
Type d'éclairage	Lampe halogène à réflecteur en aluminium
Nombre de vitesses moteur	4 vitesses (dont turbo)
Fonctions	Commande tactile, temporisation, horloge, alarme, variateur de lumière, lumière nocturne
Affichage	Écran LCD (barres de vitesse, icônes)
Type de filtre à graisse	Filtre métallique lavable (lave-vaisselle)
Filtre à charbon actif	Changeable (tous les 3 mois environ)
Entretien	Nettoyage extérieur avec détergent non corrosif ; filtres à laver mensuellement
Protection	Arrêt automatique après coupure de courant ; réarmement par ON/OFF en cas de décharge électrostatique
Installation	Ne pas raccorder à un conduit de fumée ; respecter les normes locales
Sécurité	Ne pas faire flamber sous la hotte ; ne pas laisser frire sans surveillance ; prise accessible après installation
Réparabilité	Lampe remplaçable ; câble d'alimentation doit être changé par un service agréé
Normes	Directives 2006/95/CE et 2004/108/CE

FOIRE AUX QUESTIONS - ISLA MAGRABA CATA

Comment changer l'ampoule de la hotte ?

Débranchez la hotte, retirez le filtre à graisse, remplacez la lampe par une lampe halogène à réflecteur en aluminium de même puissance (voir plaque signalétique). Ne jamais utiliser de lampe dichroïde. Remettez le filtre.

Comment nettoyer les filtres à graisse ?

Démontez les filtres et lavez-les au lave-vaisselle ou à l'eau chaude avec un détergent. Placez-les verticalement au lave-vaisselle. Rincez, séchez et remontez. À faire au moins une fois par mois.

Quand changer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé régulièrement, au moins tous les trois mois selon la fréquence d'utilisation, pour garantir un bon fonctionnement.

Comment régler l'horloge de la hotte ?

Appuyez sur le bouton (8) pour activer le réglage de l'horloge. Les caractères clignotent. Utilisez les boutons (6) pour augmenter et (7) pour diminuer l'heure. Appuyez à nouveau sur (8) pour valider.

Comment utiliser la fonction temporisation ?

Appuyez sur le bouton (4) pour activer l'arrêt automatique. Le moteur reste 5 minutes à la vitesse courante, puis diminue d'un cran toutes les 5 minutes jusqu'à l'arrêt. L'icône D clignote. Appuyez sur 1, 2, 3 ou 4 pour désactiver.

Quelle distance minimale entre la hotte et la plaque de cuisson ?

Pour une cuisson à gaz ou électrique, la distance minimale est de 65 cm. Si les instructions de la cuisinière à gaz indiquent une distance plus grande, suivez cette indication.

Que faire si la hotte cesse de fonctionner après une décharge électrostatique ?

Éteignez la hotte (OFF) puis rallumez-la (ON). Elle fonctionnera normalement sans aucun risque.

Puis-je utiliser la hotte avec une cuisinière à gaz ?

Oui, mais la hotte doit être installée à au moins 65 cm au-dessus du plan de gaz et la ventilation de la pièce doit être suffisante. L'évacuation ne doit pas être raccordée à un conduit de fumée.

Comment activer la lumière nocturne ?

Lorsque la lumière est éteinte, appuyez sur le bouton (7) de diminution d'intensité. Le symbole de lune (E) apparaît, indiquant le mode lumière nocturne.

Quel type de câble d'évacuation utiliser ?

Il est conseillé d'utiliser un tube en PVC rigide d'un diamètre minimum de 120 mm. Avant le raccordement, consultez les arrêtés municipaux et demandez l'autorisation au responsable du bâtiment.

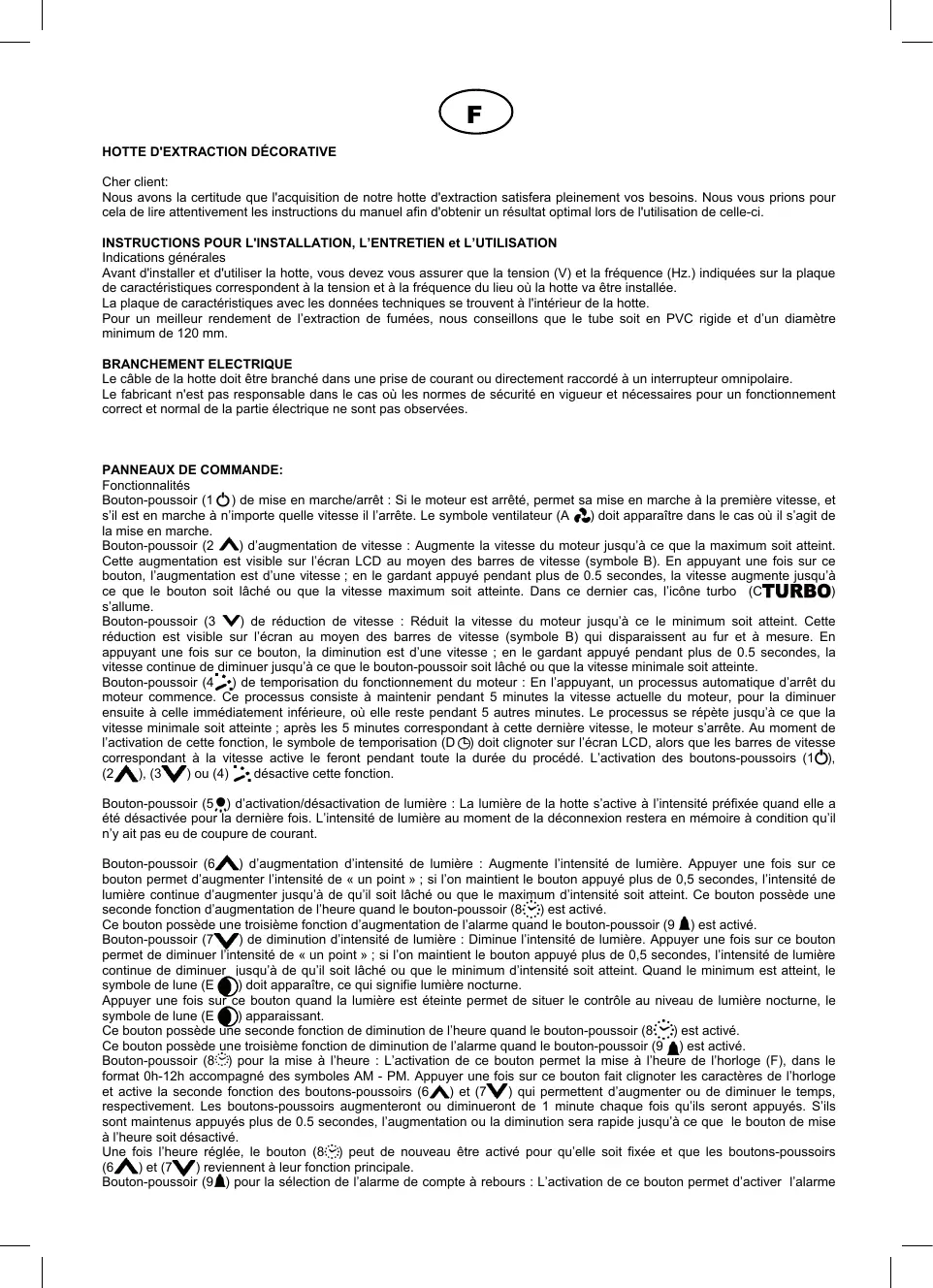

MODE D'EMPLOI ISLA MAGRABA CATA

Nous avons la certitude que l'acquisition de notre hotte d'extraction satisfera pleinement vos besoins. Nous vous prions de lire attentivement les instructions du manuel afin d'obtenir un résultat optimal lors de l'utilisation de celle-ci.

Instructions pour l'installation, l'entretien et l'utilisation

Indications générales

Avant d'installer et d'utiliser la, vous nevez assurer que la tension (V) et la fréquence (Hz) indiquées sur la plaque de caractéristiques correspondent à la tension et à la fréquence du lieu où la hotte va être installée.

La plaque de caractéristiques avec les données techniques se trouve à l'intérieur de la hotte.

Pour un meilleur rendement de l'extraction de fumées, nous conseillons que le tube soit en PVC rigide et d'un diamètre minimum de 120 mm.

Branchement electrique

Le câble de la hotte doit être branché dans une prise de courant ou directement raccordé à un interrupteur omnipolaire.

Le fabricant n'est pas responsable dans le cas où les normes de sécurité en vigueur et nécessaires pour un fonctionnement correct et normal de la partie électrique ne sont pas observées.

Panneaux de commande:

Fonctionnalités

Bouton-poussoir (1) de mise en marche/arrêt : Si le moteur est arrêté, permet sa mise en marche à la première vitesse, et s'il est en marche à n'importe quelle vitesse il l'arrête. Le symbole ventilateur (A) doit apparaître dans le cas où il s'agit de la mise en marche.

Bouton-poussoir (2) d'augmentation de vitesse : Augmente la vitesse du moteur jusqu'à ce que le maximum soit atteint. Cette augmentation est visible sur l'écran LCD au moyen des barres de vitesse (symbole B). En appuyant une fois sur ce bouton, l'augmenta augmente jusqu'à ce que le bouton soit lâché ou que la vitesse maximum soit atteinte. Dans ce dernier cas, l'icône turbo (CTURBO) s'allume.

Bouton-poussoir (3 V) de réduction de vitesse : Réduit la vitesse du moteur jusqu'à ce le minimum soit atteint. Cette réduction est visible sur l'écran au moyen des barres de vitesse (symbole B) qui disparaisent au fur et à mesure. En appuyant une fois sur ce bouton, la diminution est d'une vitesse; en le gardant appuyé pendant plus de 0.5 secondes, la vitesse continue de diminuer jusqu'à ce que le bouton-poussoir soit lâché ou que la vitesse minimale soit atteinte.

Bouton-poussoir (4) de temporisation du fonctionnement du moteur: En l'appuyant, un processus automatique d'arrêt du moteur commence. Ce processus consiste à maintenir pendant 5 minutes la vitesse actuelle du moteur, pour la diminuer ensuite à cette immédiatement inférieure, où elle reste pendant 5 autres minutes. Le processus se répète jusqu'à ce que la vitesse minimale soit atteinte; après les 5 minutes correspondant à cette dernière vitesse, le moteur s'arrête. Au moment de l'activation de cette fonction, le symbole de temporisation (D) doit clignoter sur l'écran LCD, alors que les barres de vitesse correspondant à la vitesse active le feront pendant toute la durée du procédé. L'activation des boutons-poussoirs (1), (2), (3) ou (4) déactive cette fonction.

Bouton-poussoir (5) d'activation/désactivation de lumière : La lumière de la hotte s'active à l'intensité préfixée quand elle a été désactivée pour la première fois. L'intensité de lumière au moment de la déconnexion restera en mémoire à condition qu'il n'y ait pas eu de coupure de courant.

Bouton-poussoir (6) d'augmentation d'intensité de lumière : Augmente l'intensité de lumière. Appuyer une fois sur ce bouton permet d'augmenter l'intensité de « un point » ; si l'on maintient le bouton appuyé plus de 0,5 secondes, l'intensité de lumière continue d'augmenter jusqu'à ce qu'il soit lâché ou que le maximum d'intensité soit atteint. Ce bouton possède une seconde fonction d'augmentation de l'heure quand le bouton-poussoir (8;…) est activé.

Ce bouton possède une troisième fonction d'augmentation de l'alarme quand le bouton-poussoir (9 A) est activé.

Bouton-poussoir (7) de diminution d'intensité de lumière : Diminue l'intensité de lumière. Appuyer une fois sur ce bouton permet de diminuer l'intensité de « un point » ; si l'on maintient le bouton appuyé plus de 0,5 secondes, l'intensité de lumière continue de diminuer jusqu'à ce qu'il soit lâché ou que le minimum d'intensité soit atteint. Quand le minimum est atteint, le symbole de lune (E) doit apparaître, ce qui signifie lumière nocturne.

Appuyer une fois sur ce bouton quand la lumière est éteinte permet de situer le contrôle au niveau de lumière nocturne, le symbole de lune (E)) apparaissant.

Ce bouton possède une seconde fonction de diminution de l'heure quand le bouton-poussoir (8) est activé.

Ce bouton possède une troisième fonction de diminution de l'alarme quand le bouton-poussoir (9) est activé.

Bouton-poussoir (8:2) pour la mise à l'heure : L'activation de ce bouton permet la mise à l'heure de l'horloge (F), dans le format 0h-12h accompagné des symboles AM - PM. Appuyer une fois sur ce bouton fait cligner les caractères de l'horloge et active la seconde fonction des boutons-poussoirs (6A) et (7V) qui permettent d'augmenter ou de diminuer le temps, respectivement. Les boutons-poussoirs augmenteront ou diminueront de 1 minute chaque fois qu'ils seront appuyés. S'ils sont maintenus appuyés plus de 0.5 secondes, l'augmentation ou la diminution sera rapide jusqu'à ce que le bouton de mise à l'heure soit désactivé.

Une fois l'heure réglée, le bouton (8) peut de nouveau être activé pour qu'elle soit fixée et que les boutons-poussoirs (6) et (7) reviennent à leur fonction principale.

Bouton-poussoir (9) pour la sélection de l'alarme de compte à rebours : L'activation de ce bouton permet d'activer l'alarme

(G). Appuyer une fois sur ce bouton fait clignoter les caractères du dernier temps mémorisé et active la troisième fonction des boutons-poussoirs (6A) et (7V), en les utilisant comme augmentation et diminution du temps, respectivement. Les boutons-poussoirs augmenteront ou diminueront de 1 minute chaque fois qu'ils seront appuyés. S'ils sont maintainens appuyés plus de 0.5 secondes, l'augmentation ou la diminution sera rapide jusqu'à ce que le bouton de mise à l'heure soit désactivié. Une fois le temps régèle, cinq secondes après ou quand le bouton 9 sera de nouveau appuyé, le compte à rebours de l'alarme s'active, l'indication hottes (symbole H) s'allume, le clignotement des caractères cée et les boutons-poussoirs (6A) et (7V) reviennent à leur fonction principale.

Une fois le temps écoulé, pour indiquer la fin du compte à rebours, un signal sonore est activé de façon intermittente; il se désactive après une minute ou si l'on appuie sur le bouton 9.

Nettoyage

Avant d'effectuer toute opération, assurez-vous toujours que le câble d'alimentation soit débranché et que l'interrupteur soit en position d'arrêt. Lavez la partie externe avec un détergent liquide non corrosif et n'utilisez pas de produit de nettoyage contenant des abrasifs.

• Remplacement d'une lampe.

Avant de replacer la lampe, assurez-vous que la hotte soit débranchée. Enlevez le filtre à graisse et changez la lampe par une lampe de puissance égale à celle indiquée dans les caractéristiques techniques. Remplacez le filtre.

• Nettoyage du filtre de graisse.

En fonction de l'utilisation et, au minimum une fois par mois, les filtres à graisse devront être démontés et lavés dans un lave-vaisselle ou à l'eau chaude avec un détergent. Dans le cas où vous utilisez le lave-vaisselle, il est recommandé de mettre les filtres en position verticale afin d'éviter que des restes de repas se déposent sur ceux-ci. Après les avoir rincés et séchés, remettez-les en place en agissant à l'inverse de la manière dont vous les avez démontés.

Les filtres à charbon actif sont à changer régulièrement pour que la hotte fonctionne correctement, au moins tous les trois mois (selon la fréquence d'utilisation).

Avis important pour les HOTTES AYANT des LAMPES halogenes

Lorsque vous remplacez les lampes halogènes, celles-ci doivent être remplacées par des lampes à réflecteur en aluminium. Ne jamais utiliser des lampes dichroïdes, afin d'éviter une surchauffe du support de la lampe.

Important:

• Ne raccordez pas l'évacuation de la hotte à un conduit de fumée, ni à des conduits d'aération ou d'air chaud. Avant de la raccorder au conduit, consultez les arrêtés municipaux sur les sorties d'air et demandez l'autorisation à la personne responsable du bâtiment. Assurez-vous que la ventilation soit adaptée au cas où vous puisez utiliser la hotte avec un autre produit simultanément.
• Ne faites jamais frire des aliments en les laissant sans surveillance, car l'huile peut surchauffer ou prendre feu. Dans le cas d'une huile usagée, les risques d'inflammation sont plus élevés.
• Ne utilisez jamais la hotte dans des milieux où fonctionnent également des appareils à décharge connectés à l'extérieur à moins de pouvoir assurer une ventilation parfaite dans le milieu.
• Afin d'éviter les risques d'incendies, tous ces conseils ainsi que le nettoyage périodique des filtres de graisse doivent être rigoureusement observés.
• En cas de décharge électrostatique (modèle ESD), il est possible que la hotte cesse de fonctionner. Eteignez la hotte (OFF) et allumez-la de nouveau (ON), elle fonctionnera alors correctement. Il n'y a aucune ASF de risques en cas de décharge électrostatique.
• Si le câble d'alimentation électrique est endommagé, celui-ci devra être impérativement changé par un service officiel ou par un agent autorisé.
• Ne jamais faire flamber quoi que ce soit en dessous de la hotte
• L'appareil doit être installé de telle manière que la prise soit accessible.
• La hotte sera installée à 65cm au moins du plan de cuisson.
• Dans des conditions météorologiques provoquant des interférences électriques, il se peut que l'appareil ne fonctionne plus. En éteignant l'appareil (OFF) et en le remettant en marche (ON), son fonctionnement normal sera rétabli sans aucun risque. Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui ne possèdent pas d'expérience ou de connaissance, sauf si elles ont été supervisées ou si elles ont reçu des instructions relatives à l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité.
• Les enfants devront être supervisés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• L'air évacué ne doit pas être envoyé par des conduits utilisées pour évacuer les fumées d'appareils alimentés au gaz ou tout autre combustible (cela n'est pas appliqué aux appareils exclusivement destinés à décharger de l'air à l'intérieur de la pièce).
• Quand la hotte est mise en marche en même temps que d'autres appareils alimentés par une énergie différente de l'électricité, la sortie d'air ne doit pas être supérieure à 4 Pa (4x10-5 bar).
• Ne jamais utiliser la hotte dans une pièce où des appareils avec des décharges connectées à l'extérieur fonctionnent déjà, à moins qu'une parfaite ventilation n'y soit assurée.
• Cette hotte ne peut être installée qu'au-dessus de plans de cuisson électriques ou à gaz à 4 feux maximum.
• Si la hotte est installée sur un élément de cuisson à gaz, la distance minimal doit être au moins de 65 cm. Si les instructions d'installation de l'élément de cuisson à gaz indiquent une distance supérieure, en tenir compte.
• Si la hotte est installée sur un élément de cuisson électrique, la distance minimale devant être laissé te est décrite sur le patron de montage.
• Les règlements concernant l'évacuation d'air doivent être respectés.

LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ DANS LE CAS OÙ NE SERAIENT PAS OBSERVÉES LES INDICATIONS DÉCRITES CONCERNANT L'INSTALLATION, L'ENTRETIEN ET L'UTILISATION APPROPRIÉES DE LA HOTTE D'EXTRACTION

Le fabricant déclare que ce produit réunit toutes les conditions essentielles requises par la directive 2006/95/CEE du 12 décembre 2006 sur matériel électrique de basse tension, et par la directive 2004/108/CEE du 15 décembre 2004 sur compatibilité électromagnétique.

Si vous avez besoin d'une assistance technique ou d'un complément d'information sur nos produits, n'hésitez pas à contacter notre distributeur officiel.

LE FABRICANT se réserve le droit d'effectuer toute amélioration technologique ou modification sans préavis.
