G15 - Radio bidirectionnelle MIDLAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radio bidirectionnelle PMR446
Marque	MIDLAND
Modèle	G15 PRO
Dimensions (sans antenne)	105 mm × 50 mm × 32 mm
Poids (avec batterie)	227 g
Alimentation	Batterie Li-ion rechargeable 7,4 V, 1600 mAh
Autonomie	Jusqu'à 12 heures (mode économie d'énergie)
Nombre de canaux	32 (16 canaux traditionnels + 16 canaux nouvelle bande)
Bande de fréquence	446,00625 – 446,19375 MHz
Puissance d'émission	≤ 500 mW ERP
Indice de protection	IP67 (résistant à l'eau et à la poussière)
Portée maximale	Jusqu'à 12 km en espace dégagé
Fonctions principales	VOX, scan, moniteur, silencieux réglable, Roger Beep, tonalités CTCSS (50 tons) et codes DCS (105 codes), annonce vocale, économie d'énergie
Commandes	PTT, touche fonction 1 (moniteur/VOX), touche fonction 2 (scan/changement de bande), molette de volume/marche/arrêt, molette de canaux
Connectique	Prise pour haut-parleur/micro externe (casque, micro)
Logiciel de programmation	Optionnel (PRG-G15) pour paramétrer fonctions avancées
Température de fonctionnement	-20°C à +55°C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits chimiques
Consignes de sécurité	Ne pas ouvrir l'appareil ; utiliser uniquement le chargeur fourni ; ne pas transmettre sans antenne ; respecter les réglementations locales
Accessoires inclus	Clip ceinture, transformateur mural, batterie Li-ion, chargeur de bureau

FOIRE AUX QUESTIONS - G15 MIDLAND

Comment allumer et régler le volume du G15 PRO ?

Tournez le bouton d'allumage/volume dans le sens des aiguilles d'une montre pour allumer la radio et augmenter le volume. Tournez dans le sens inverse pour baisser le volume ou éteindre l'appareil (vous entendrez un 'clic').

Comment changer de canal sur le G15 ?

Utilisez le dispositif de codage (molette supérieure) pour sélectionner le canal souhaité. La radio annonce vocalement le numéro du canal.

Comment passer des canaux 1-16 aux canaux 17-32 ?

Maintenez enfoncée la touche de fonction 2 (latérale) pour basculer entre la bande traditionnelle (CH1-CH16) et la nouvelle bande (CH17-CH32). Un voyant clignotant et une annonce vocale confirment le changement.

Comment activer la fonction mains libres (VOX) ?

Maintenez enfoncée la touche de fonction 1 pendant environ 4 secondes pour activer le VOX. Parlez simplement vers le microphone pour transmettre automatiquement. Vous pouvez régler la sensibilité VOX (niveaux 0 à 9) via le logiciel de programmation.

Que faire si la radio ne s'allume pas ?

Vérifiez que la batterie est correctement installée et chargée. Si elle est déchargée, rechargez-la complètement (environ 4 heures). Le voyant du chargeur doit passer du rouge (en charge) au vert (charge complète).

Comment améliorer la portée de la radio ?

Pour une portée maximale, utilisez la radio en espace dégagé (vue directe). Évitez les obstacles comme les bâtiments, arbres ou véhicules. La portée peut atteindre jusqu'à 12 km en montagne et 1-2 km en ville.

Comment utiliser la fonction scan ?

Maintenez enfoncée la touche de fonction 2 pendant 2 secondes pour lancer le balayage des canaux. La radio s'arrête sur un canal actif. Appuyez sur PTT pour transmettre sur ce canal ou attendez 5 secondes pour reprendre le scan.

Comment régler le silencieux (squelch) ?

Le silencieux se règle uniquement via le logiciel de programmation (10 niveaux, de 0 à 9). Par défaut, il est sur 5. Un niveau trop élevé peut masquer les signaux faibles, un niveau trop bas peut activer le bruit de fond.

Que faire si la réception est mauvaise ou avec des interférences ?

Utilisez la fonction Moniteur (appui bref sur touche fonction 1) pour ouvrir le silencieux temporairement. Vérifiez que vous êtes sur le même canal et tonalité que votre correspondant. Éloignez-vous des sources d'interférences (téléviseurs, ordinateurs).

Comment prolonger l'autonomie de la batterie ?

Utilisez la fonction d'économie d'énergie automatique (activée par défaut après 5 secondes sans signal). Réduisez le temps de transmission et désactivez les fonctions non essentielles comme le Roger Beep ou l'annonce vocale via le logiciel de programmation.

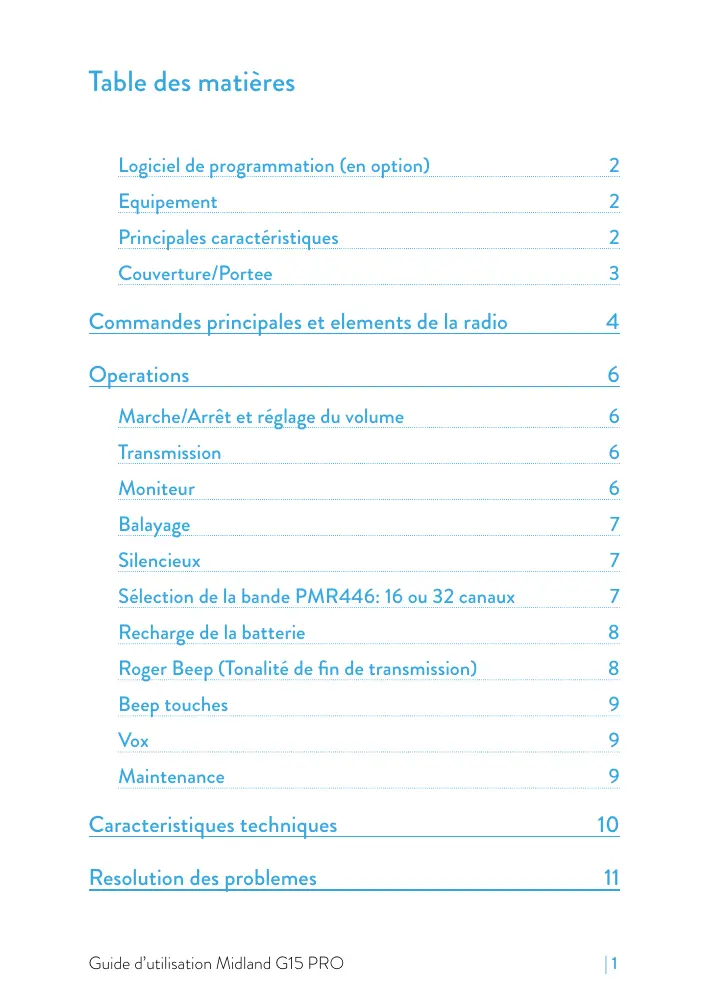

MODE D'EMPLOI G15 MIDLAND

Logiciel de programmation (en option) 2
Equipment 2
Principales caractéristiques 2
Couverture/Portee 3

Commandes principales et elements de la radio 4

Operations 6

Marché/Arrêt et réglage du volume 6
Transmission 6
Moniteur 6
Balayage 7
Silencieux 7
Selection de la bande PMR446: 16 ou 32 canaux 7
Recharge de la batterie 8
Roger Beep (Tonalité de fin de transmission) 8
Beep touches 9
Vox 9
Maintenance 9

10 Characteristiques techniques

Resolution des problèmes 11

Merci d'avoir besoini Midland! Le G15 PRO est un émetteur-recepteur portatif pouvant être utilisé librement dans presque tous les pays européens. Pour plus d'informations, veuillez consulter le tableau "Restrictions d'utilisation".

Logiciel de programmation (en option)

Grçá au logiciel de programmation Midland PRG-G15, il est possible d'augmenter les performances de votre radio ou bien de réduire sa fonctionnalité en activant ou désactivant certaines fonctions (CTCSS, TOT, VOX, ROGER BEEP, SQUELCH, VOICE, EMERGENCY, INDICATEUR BATTERIE...). Pour plus d'informations, veuillez consulter le manuel du logiciel de programmation.

Equipement

1 émetteur-recepteur G15 PRO
1 clip pour ceinture
1 transformateur mural
1 batterye rechargeable Li-ion de 1600 mAh
1 chargeur de bureau

Principales caractéristiques

Certific IP 67
16 nouveaux canaux PMR446
32 canaux PMR446 (16+16 préprogrammés)
- Bande de fréquence élargie: de 446.00625 à 446.19375MHz
- Commutation rapide de 16 à 32 canaux
- Annonce vocale
50 tons CTCSS + 105 codes DCS
- Auto Power Save: economiseur d'énergie automatique
Scan
Monitor
Vox

Couverture/Portee

La portée maximale dépend des conditions du terrain et elle est obtenue dans un espace ouvert.

La portée maximale peut être limitée par les facteurs environnementaux comme les obstacles créés par les arbres, les batiments ou autres. À l'intérieur d'une voiture ou de constructions métalliques, la portée peut être réduite. Normalement la couverture en ville, avec des batiments ou d'autres obstacles est de 1 ou 2 km environ. Dans un espace ouvert mais représentant des obstacles comme des arbres, des feuillages ou des maisons, la portée maximale est de 4 à 6 km environ. Dans un espace ouvert, sans obstacles et à vue, comme par exemple à la montage, la couverture peut dépasser 12 km.

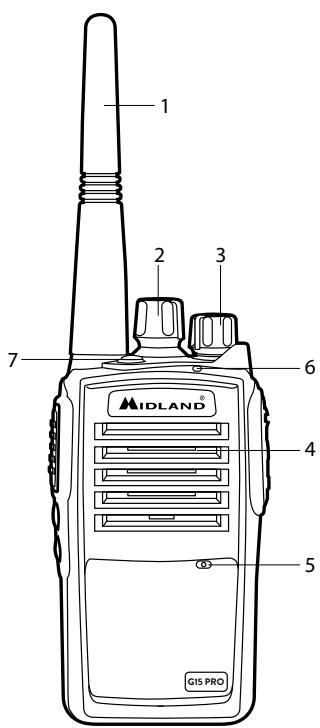

Commandes principales et elements de la radio

1. Antenna
2. Dispositif de codage: tourner dans le sens ou dans le sens contraire des aiguilles d'une montre pour selectionner le canal souhaité
3. Bouton d'allumage/de volume: tourner dans le sens des aiguilles d'une montre pour allumer l'appareil et augmenter le volume. Tourner dans le sens contraire des aiguilles d'une montre pour baisser le volume et eteindre l'appareil.
4. Haut-parleur
5. Microphone intégré
6. Voyant rouge: Transmission; vert: Réception.
7. Touche Emergence (peut être activée avec le logiciel de programmation)

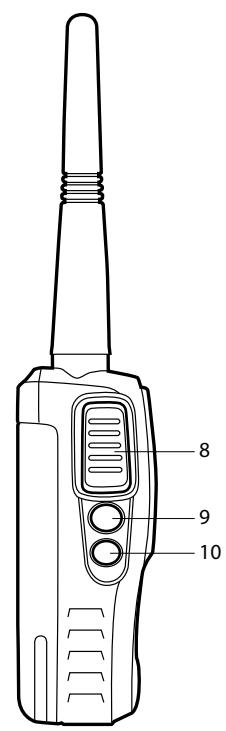

8. PTT: appuyer sur ce bouton pour transmettre, le relacher pour recevoir.
9. Touche de fonction 1: Pression brève: activation fonction Monitor. Pression longue: activation fonction VOX
10. Touche de fonction 2: Appuyer sur cette touche pour passer aux canaux suivants (de CH 17 à CH 32) ou pour revenir aux précédents (de CH 1 à CH 16). Pression longue: activation fonction SCAN

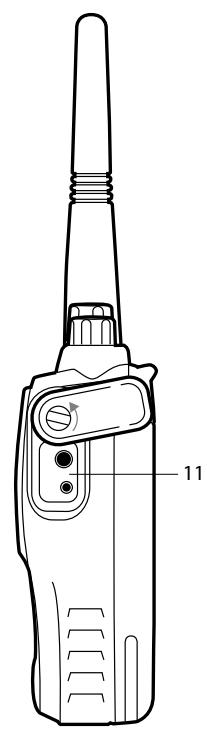

11. Prise haut-parleur/micro externe: permet la connexion à des apparciels externes comme les casques et les microphones.

Operations

Marche/Arrêt et réglage du volume

Tourner le Bouton d'allumage/du volume dans le sens des aiguilles d'une montre pour allumer la radio.

Tourner la commande dans le sens/sens contraire des aiguilles d'une montre pour regler le volume à votre guise.

Tournier la commande dans le sens contraire des aiguilles d'une montre jusqu'à ce que vous entendiez un «click» mécanique, pour êtreindre la radio.

Transmission

Pour communiquer, toutes les radios prsentes dans votre groupe doivent être régles sur le même canal.

Appuyer brievement sur la Touche de fonction 1 pour activer la fonction Moniteur afin de vérifier que la fréquence n'est pas occupée, puis appuyer sur la touche PTT. Pour que le son soit bien net, tenir l'appareil à 4/10 cm environ.

Relâcher la touche PTT pour recevoir.

Un seul utilisateur peut parler durant les communications radio. Par conséquent, il est important de ne pas transmettre quand vous receivez une communication et d'utiliser le mode transmission avec parcimonie pour permettre aux autres utilisateurs d'utiliser la fonction.

La transmission consomme une grande quantité d'énergie, c'est pourquoit il faut l'utiliser avec parcimonie pour prolonger l'autonomie de la batterie.

Si vous ne réussissez pas à contacter une station mais que vous la receivez sans problèmes, il est probable que la station utilise des tonalités CTCSS ou des codes DCS.

Moniteur

La fonction Moniteur sert à exclure (ouvrir) le silencieux, afin d'écouter les signaux trop faibles pour maintainir le silencieux ouvert en permanence.

Appuyer brievement sur la Touche de fonction 1 pour activer cette fonction.

Balayage

Cette fonction est activée en maintainant enforcée sur la touche de fonction 2 pour 2 secondes; levoyant clignotera vert alternativement.

Si un signal est détecté, la radio suspend le balayage sur le canal occupé et reprend de nouveau après 5 secondes, si aucune opération a été effectué.

Si vous appuyez sur le PTT, vous transmettrez sur le canal précédemment utilisé; relâcher la touche et après 10 secondes le G15 PRO returnera sur le canal de défaut et le balayage sera actif de nouveau.

Le balayage sera effectué sur la bande de fréquence utilisée, donc sur les canaux 1 à 16 ou 17 à 32.

Silencieux

La fonction Silencieux supprime les bruits sur les canaux libres et permet de receivevoir même les signaux faibles.

Le G15 PRO possède 10 différents niveaux de silencieux pouvant être configures par le logiciel de programmation : 0 veut dire que le silencieux est coupé ; du niveau 1 au niveau 9 vous disposerez de différents niveaux de réduction du bruit. Plus le niveau est haut, plus le silencieux est fort.

Par défaut, le niveau du silencieux du G15 PRO est régèle sur 5.

Vérifiez que vous ne reglez pas un niveau de silencieux trop élevé car dans ce cas vous risquez de ne pas réussir à receivevoir les signaux les plus faibles. D'autre part, une valeur trop faible du silencieux pourrait activer celui-ci même quand il n'y a aucun signal. Le silencieux doit toujours être régle quand aucun signal n'est present.

Sélection de la bande PMR446: 16 ou 32 canaux

Le G15 PRO peut fonctionner sur les 16 canaux PMR446 traditionnels, mais aussi sur 16 autres canaux de la nouvelle bande PMR446 qui passé de 446 MHz à 446,2 MHz. Maintenez la touche latérale 2 enforcée pour passer sur les nouveaux canaux (de CH17 à CH32) ou pour revenir aux canaux traditionnels (CH1-CH16). Uneannounce vocale vous informera du groupe de canaux sur lequel vous travailliez. Si vous désactivez l'annonce vocale à l'aide du logiciel de programmation optionnel, un voyant clignotant vous aidera à comprendre quel groupe vous avez sélectionné :

• cinq clignotements verts indiquent que vous utilisez la bande traditionnelle (CH1 - CH16);

• cinq clignotements rouges indiquent que vous utilisez la nouvelle bande (CH17 - CH32).

CH1-CH16

1-8:caux PMR446 traditionnels
9-16: canaux PMR446 de la nouvelle bande (446.0 - 446.2 MHz)

CH17 - CH32

17-24: canaux PMR446 pre-programmes traditionnels
25-32: canaux PMR446 pre-programmes de la nouvelle bande

Les premiers 8 canaux de la bande traditionnelle 446.0 - 446.1 vous permettent de comuniquer avec tous les équipements PMR446 sur le marché.

Recharge de la batterie

Le G15 PRO est équipé pour utiliser une batterie rechargeable Li-ion de 7,4 V qu'il est possible de recharger en branchant la prise du transformateur mural CA/CC sur le secteur et en introduisant la prise du transformateur mural dans la fiche du chargeur de bureau. Il faut 4 heures pour recharger complètement la radio.

Levoyant du chargeur de bureau vouspermét de contrôler l'etat de la recharge: Rouge en charge,Vert = rechargecomplete

Pour une durée maximale de la batterie, nous recommendons de recharger la batterie quand le G15 PRO est eteint et que la batterie est entierement decharge.

! Si vous utilisez un chargeur de batterie autre que celui indiqué, il pourrait endommager votre apparéil ou même provoquer des explosions et des blessures.

La fonction Economie d'énergie permet de réduire la consommation jusqu'à 50% . Si elle a été configurée, elle se déclenché automatiquement quand l'émetteur–récepteur ne recoit pas de signal pendant plus de 5 secondes afin d'économiser la durée de la batterie. Les économies d'énergie peuvent être désactivée qu'avac le logiciel de programmation.

Roger Beep (Tonalité de fin de transmission)

A chaque fin de transmission (PTT), G15 PRO émet un bip audio indiquant au correspondant qu'il peut émettre à son tour.

Cette fonction est activable par le logiciel de programmation.

Beep touches

Si cette fonction est active, chaque fois que vous appuyez sur une touche vous attendez un beep. (cet beep peut être débranché par le logiciel de programmation).

Vox

Le G15 PRO permet des conversations mains libres grâce à la fonction VOX : il suffit de parler vers le microphone et la communication sera automatiquement activée.

La sensibilité VOX peut être réglée sur 10 différents niveaux (0,1,2,3...9) par l'intermédiaire du logiciel de programmation :

0 peut dire que la fonction VOX est coupée, 1 correspond à la sensibilité VOX la plus faible et 9 la plus haute. Le VOX est reglé par défaut sur le niveau 7.

Pour activer la fonction VOX, maintainir appuyee pendant pres de 4 s la Touche de Fonction 1.

Par le logiciel de programmation vous pouvez activer/debrancher la fonction VOX sur la touche de Fonction et changer les niveaux de sensibilité.

Maintenance

Votre G15 PRO a ete concu pour satisfaire toutes les obligations de la garantie et afin que vous puissiez l'utiliser pendant de nombreuses années.

Comme pour tous les apparèils électroniques, nous vous recommendons de suivre ces quelques conseils :

• Ne pas tenter d'ouvoir l'appareil. Vous risquez d'abîmer l'appareil et/ou de rendre la garantie nulle.
  Utiliser une alimentation comprise entre 6 et 8V pour éviter d'endomma-ger l'appareil.
• Les températures élevées peuvent raccourcir la durée de vie des apparéils électroniques, et déformer ou faire fondre certains plastiques. Ne pas stocker la radio dans des endroits sales.
• Si de la fumée ou une odeur particulière sort de la radio, l'éteindre immédiatement etsterolir le chargeur ou la batterie de la radio.
• Ne pas transmettre sans antennae.

Characteristiques techniques

Généralités

Canaux	32 (16+16 prégrammés)
Gamma de fréquence	Nouvelle bande: 446.00625- 446.19375 MHz Bande traditionnelle: 446.00625- 446.09375 MHz
Température de fonctionnement	-20°/+55°C
Tension de fonctionnement	7,4 V
Mode de fonctionnement	Simplex
Dimensions	105mm×50mm×32mm (sans ANTENNE)
Poids	227 g (avec batterie)
Impédance de l'antenne	50 Ω
Facteur d'utilisation	5/5/90%
Catégorie	B
Émetteur
Stabilité de fréquence	±2,5 PPM
Puisance de sortie	≤500 mW ERP
Déviation de fréquence max≤2,5 KHz
Distorsion audio	≤3%
Puisance du canal voisin	< 60 dB
Rayonnement non essentiel	Dans le respect des normes européennes en vigueur
Largeur de bande occulpée	Dans le respect des normes européennes en vigueur
Récepteur
Sensibilité RF	< 0.2UV à 20 dB SINAD
Distorsion audio	≤3%
Réponse audio	300 Hz ÷ 3 KHz
Sélectivité du canal voisin	Dans le respect des normes européennes en vigueur
Réjet d'intermodulation	Dans le respect des normes européennes en vigueur
Réponse parasite	Dans le respect des normes europeennes en vigueur
Blocage	Dans le respect des normes europeennes en vigueur

ATTENTION: L'alimentation en connexion directe avec courant alternatif / courant continu doit être utilisé pour déconnecter l'émetteur–récepteur du réseau; le chargeur de bureau doit être positionné à proximate de l'appareil et facilement accessible.

Resolution des problèmes

Problème	Cause possible	Solution
La radio ne sallume pas	La batterie est déchargeée et/ou elle n'a pas été installée correctement.	Vérifier que la batterie est chargeée et qu'elle a été installée correctement.
La radio se coupe tout de suite après avoir été allumée	Batterie déchargeée.	Recharger la batterie.
La batterie ne se recharge pas	Le chargeur de la batterie n'est pas branché ou il n'est pas installé correctement.	Vérifier les branchements du chargeur de la batterie ainsi que l'installation des batteries.
	Il y a trop de parasites sur le site d'installation.	Se déplacer dans un autre lieu.
La radio s/allume mais elle ne recoit pas les signaux	Le volume est trop bas	Régler le volume.
	CTCSS ou DCS incorrect	Contrôler que la tonality CTCSS ou le code DCS correspond à celui régèle par les personnes avec lesquilles vous communiqués.
Il est impossible de communiquer avec les autres personnes	Un canal radio incorrect a été sélectionné.	Sélectionner le même canal radio que les personnes avec lesquilles vous communiqués utilisent.
	La radio est installée dans un endroit avec trop de parasites ou trop loin de la personne avec laquelle vous communiquez	Se déplacer dans un autre lieu.
	CTCSS ou DCS incorrect	Contrôler que la tonality CTCSS ou le code DCS correspond à celui régèle par les personnes avec lesquilles vous communiquez.
La réception est partielle et/ou avec des interférences	Le signal est très faible.	Essayer temporairement de désactiver le silencieux en utilisant la fonction Moniteur.
	La distance de transmission est excessive et/ou il y a des obstacles sur le parcours de transmission	Se rapprocher de la personne avec laquelle on communique ou changer d'endroit.
	Les autres personnes utilisent le même canal	Contrôler le traffic sur le canal radio en utilisant la fonction Moniteur, puis selectionner un autre canal si cela s'avéré nécessaire.
	La radio a été placée trop près d'un équipement provoquant des interfêrences (televisions, ordinateurs, etc.)	Augmenter la distance entre la radio et l'équipement.
L'autonomie de la batterie est limitée	Le temps de commission est trop élevé.	Essayer de réduire le temps de transmission et/ou d'utiliser une BASSE puissance.

5, Rue Ferrie, Zac les Portes du Vexin 95300 Ennery - France

www.alan-midland.fr

L'utilisation de cet appeareil peut etre sujet à des restrictions nationales. Avant l'utilisation, dire les instructions.
