FOIRE AUX QUESTIONS - CT 790 MIDLAND

Comment réinitialiser le MIDLAND CT 790 ?

Pour réinitialiser votre MIDLAND CT 790, éteignez l'appareil, puis maintenez enfoncé le bouton 'Menu' tout en le rallumant. Relâchez le bouton lorsque l'écran affiche 'Réinitialisation'.

Pourquoi mon MIDLAND CT 790 ne capte-t-il pas les stations ?

Vérifiez que l'antenne est correctement connectée et que vous êtes dans une zone avec une bonne réception. Essayez de rescanner les stations en utilisant la fonction de recherche automatique.

Comment augmenter le volume du MIDLAND CT 790 ?

Pour augmenter le volume, utilisez le bouton de volume situé sur le côté de l'appareil. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le volume.

Le MIDLAND CT 790 se décharge-t-il rapidement ?

Une durée de vie de batterie réduite peut être causée par une utilisation fréquente des fonctions telles que le Bluetooth ou l'éclairage de l'écran. Assurez-vous de désactiver les fonctionnalités non utilisées pour prolonger la durée de vie de la batterie.

Comment connecter le MIDLAND CT 790 à mon téléphone ?

Pour connecter votre MIDLAND CT 790 à votre téléphone, activez le Bluetooth sur votre téléphone et sélectionnez 'MIDLAND CT 790' dans la liste des appareils disponibles. Suivez les instructions à l'écran pour compléter la connexion.

Que faire si l'écran de mon MIDLAND CT 790 reste noir ?

Si l'écran reste noir, essayez de recharger l'appareil. Si cela ne fonctionne pas, effectuez une réinitialisation comme décrit dans la première question. Si le problème persiste, contactez le service client.

Comment changer la langue sur le MIDLAND CT 790 ?

Pour changer la langue, accédez au menu des paramètres en appuyant sur le bouton 'Menu', puis sélectionnez 'Langue' et choisissez la langue désirée dans la liste.

Mon MIDLAND CT 790 émet des bruits statiques, que faire ?

Les bruits statiques peuvent être causés par une mauvaise réception. Essayez de déplacer l'appareil ou de changer de canal pour voir si cela améliore la qualité audio.

Comment mettre à jour le logiciel du MIDLAND CT 790 ?

Pour mettre à jour le logiciel, visitez le site Web de Midland et téléchargez le dernier logiciel disponible. Suivez les instructions fournies pour effectuer la mise à jour.

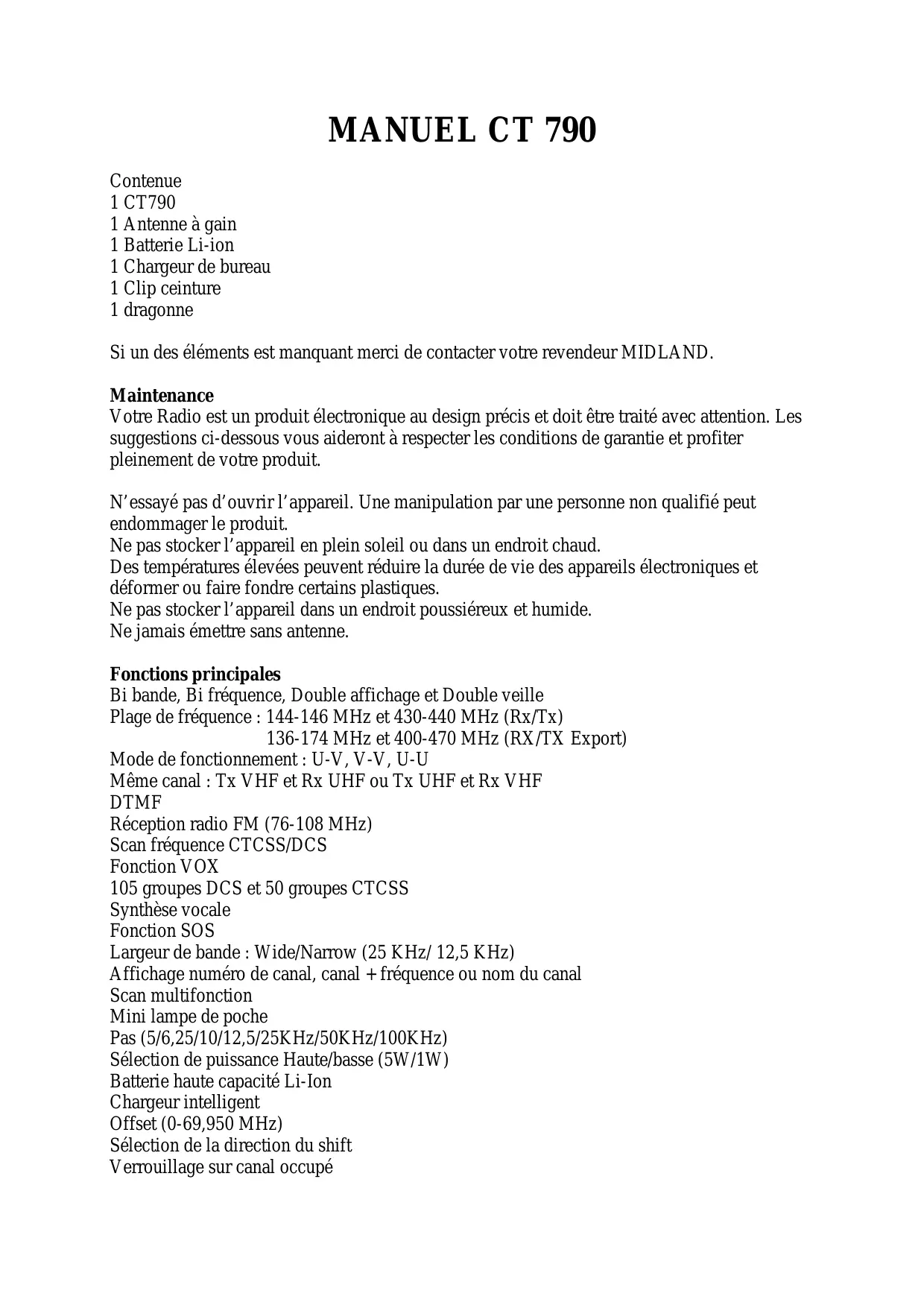

MODE D'EMPLOI CT 790 MIDLAND

1 CT790, 1 antenne à gain, 1 batterie Li-ion, 1 chargeur de bureau, 1 clip ceinture, 1 dragonne.

Si un des éléments est manquant, merci de contacter votre revendeur MIDLAND.

Maintenance

Votre radio est un produit électronique au design précis et doit être traité avec attention. Les suggestions ci-dessous vous aideront à respecter les conditions de garantie et à profiter pleinement de votre produit.

N'essayez pas d'ouvrir l'appareil. Une manipulation par une personne non qualifiée peut endommager le produit.

Ne stockez pas l'appareil en plein soleil ou dans un endroit chaud.

Des températures élevées peuvent réduire la durée de vie des appareils électroniques et déformer ou faire fondre certains plastiques.

Ne pas stocker l'appareil dans un endroit poussiéreux ou humide.

Ne jamais émettre sans antenne.

Fonctions principales

Bi-bande, bi-fréquence, double affichage et double veille.

Plage de fréquence : 144-146 MHz et 430-440 MHz (Rx/Tx)

136-174 MHz et 400-470 MHz (RX/TX Export)

Mode de fonctionnement : U-V, V-V, U-U

Même canal : Tx VHF et Rx UHF ou Tx UHF et Rx VHF

DTMF

Réception radio FM (76-108 MHz)

Scan de fréquence CTCSS/DCS

Fonction VOX

105 groupes DCS et 50 groupes CTCSS

Synthèse vocale

Fonction SOS

Largeur de bande : Wide/Narrow (25 kHz / 12,5 kHz)

Affichage du numéro de canal, du canal + fréquence ou du nom du canal.

Scan multifonction

Mini lampe de poche

Pas (5/6,25/10/12,5/25 kHz/50 kHz/100 kHz)

Sélection de puissance Haute/Basse (5 W / 1 W)

Batterie haute capacité Li-Ion

Chargeur intelligent

Sélection de la direction du changement de canal

Verrouillage sur canal occupé

Message à l'allumage (Tension batterie / Texte usine / Texte personnel) Message vocal batterie faible Verrouillage clavier (automatique / manuel)

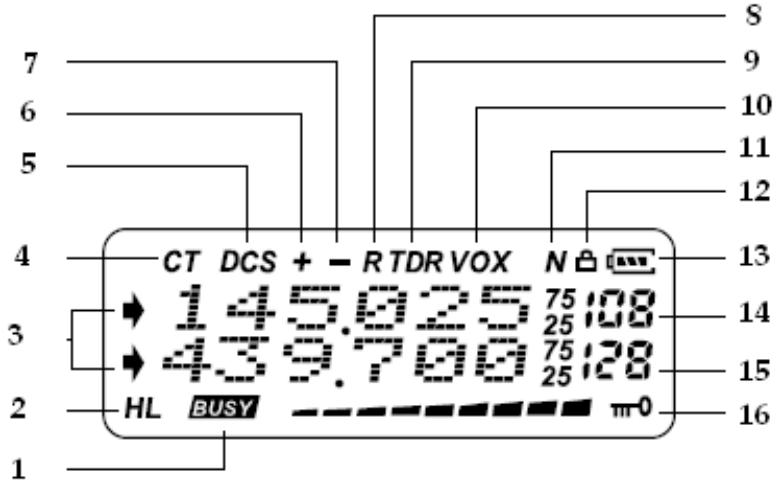

1. Verrouillage canal occupé
2. Puissance d'émission H/L
3. Fréquence sélectionnée
4. CTCSS
5. DCS
6. Split positif
7. Split Négatif
8. Fréquence inversée
9. Double bande
10. Fonction VOX
11. Signal reçu sur l'autre fréquence.
12. Indicateur de largeur de bande
13. Niveau batterie
14. Numéro de menu/canal
15. Numéro de menu/canal
16. Verrouillage clavier

Recherche rapide

Appuyez sur ▲ ou ▼ pour modifier la fonction ou le paramètre.

Pour sélectionner le mode de fonctionnement (Mode canal ou mode fréquence), avec la radio allumée, maintenez MENU appuyé.

Choix mono/bi-bande

Appuyez sur la touche TDR.

Redémarrage rapide de la radio

En mode veille, appuyez sur MENU + A/B. L'afficheur indique « Step ».

Appuyez sur MENU pour confirmer.

Sélection A/B

Appuyez sur la touche A/B pour sélectionner la fréquence principale. La fréquence pointée par la flèche est la fréquence principale. La fréquence qui n'a pas de flèche est la fréquence secondaire.

La fréquence principale peut être utilisée pour émettre et recevoir, alors que la fréquence secondaire ne peut que recevoir. Si la fréquence secondaire reçoit un signal, l'afficheur indique « S ».

Touche Scan

Appuyez rapidement sur la touche Scan pour activer l'inversion de fréquence. Maintenez-la appuyée pendant 2 secondes pour activer la fonction scan.

Touche latérale 2

Appuyez rapidement pour activer ou désactiver la lampe de poche. Maintenez appuyé pendant 2 secondes pour activer la fonction Squelch.

Tonalité 1750 Hz

Parfois, une tonalité de 1750 Hz est nécessaire pour certaines fonctions spécifiques. Cette radio possède une tonalité de 1750 Hz pour vous aider. En émission, appuyez sur la touche latérale PF1 et une tonalité de 1750 Hz est émise. La durée de la tonalité dépend du temps pendant lequel vous appuyez sur la touche PF1. Relâchez la touche PF1 pour stopper la tonalité de 1750 Hz.

Description des fonctions

Le CT790 affiche en même temps deux bandes de fréquences. La bande de fréquence pointée par la flèche est la fréquence principale utilisée pour l'émission ; l'autre fréquence n'est utilisable qu'en réception. Pour choisir la fréquence, appuyez sur la touche A/B.

En mode fréquence :

Les neuf fonctions suivantes peuvent être utilisées sur les deux bandes : pas, puissance d'émission, niveau de squelch, largeur du canal, CTCSS, DCS, décalage de direction, décalage de fréquence, mode d'affichage du canal.

En mode canal

Les sept fonctions suivantes peuvent être utilisées sur les deux bandes : puissance d'émission, CTCSS, DCS, largeur du canal, pas, direction du shift, offset.

En mode veille, appuyez sur MENU + 1, l'écran affiche « Step ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur △/▽ pour sélectionner le pas et confirmez en appuyant sur MENU. Pour revenir e EXIT.

Cette fonction possède sept pas différents : 5.00 KHz, 10.00 KHz, 12.50 KHz, 25.00 KHz, 50.00 KHz et 100 KHz.

Niveau squelch (SQL) – Menu 2

Cette fonction se désactive lorsque le signal est fort. Le Squelch reste actif pour les signaux faibles. En configurant le niveau trop haut, vous ne pourrez pas recevoir les signaux faibles de votre groupe. Le configurer trop faible entraînera du bruit ou une réception non voulue.

Cet appareil possède dix niveaux de Squelch (0-9) : 0 signifie que le Squelch est inactif. Du niveau 1 à 9, vous choisissez différentes sensibilités de réduction du bruit. Plus le niveau est élevé, plus importante sera la suppression du bruit.

En mode veille, appuyez sur MENU + 2 ; l'écran affiche « SQUELCH ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur ▲/▼ pour sélectionner le niveau et confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

Maintenez appuyé pendant 2 secondes pour activer la fonction Squelch.

Économie d'énergie (SAVE) — Menu 3

Pour économiser la batterie, cette fonction peut automatiquement éteindre l'appareil lorsqu'aucun signal n'est reçu.

En mode veille, appuyez sur MENU + 3, l'écran affiche « SAVE ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur ▲/▼ pour sélectionner ON ou OFF et confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

En mode fréquence, appuyez sur MENU + 4 ; l'écran affiche « TXP ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur △/▽ pour sélectionner HIGH ou LOW et confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

Vous pouvez choisir entre 5W (HAUTE) et 1W (BASSE) de puissance. En appuyant sur la touche TDR, vous pouvez basculer de l'un à l'autre.

Tonalité de début/fin de transmission (Roger) — Menu 5

Grâce à cette fonction, il est possible de choisir le Roger Beep comme suit :

OFF : Le Roger Beep est inactif (pas de tonalité).

BOT enfoncée (Début de l'émission).

BOTH dans les deux cas précédents (en début et en fin d'émission).

En mode veille, appuyez sur MENU + 5, l'écran affiche « ROGER ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur △/▽ pour sélectionner OFF/BOT/EOT/BOTH et confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

Limiteur de temps d'émission (TOT) - Menu 6

La fonction TOT est utilisée pour éviter une émission trop longue. Cette fonction bloque temporairement l'émission de la radio lorsque le temps maximal autorisé a été dépassé.

Une fois le temps limite atteint, la radio est forcée en mode réception et un signal sonore retentit.

Le temps d'émission peut être configuré sur 40 niveaux différents de 15 secondes chacun (entre 15 et 600 secondes).

En mode veille, appuyez sur MENU + 6 ; l'écran affiche « TOT ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur ▲/▼ pour sélectionner le temps désiré et confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

Cette fonction permet des communications en main-libre. Parlez simplement en direction du microphone et la communication s'établit automatiquement. Comme le VOX doit vérifier la voix, l'émission est un peu retardée et le début de la communication peut être manquant.

En mode veille, appuyez sur MENU + 7 ; l'écran affiche « VOX ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur ▲/▼ pour sélectionner le niveau VOX (1 à 10) ou le désactiver, et confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

NOTE : Plus le niveau est élevé, plus le son pour le déclencher doit être élevé.

Largeur de bande Wide/Narrow (WN) – Menu 8

En mode veille, appuyez sur MENU + 8 ; l'écran affiche « WN ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur △/▽ pour sélectionner WIDE ou NARROW et confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

Synthèse vocale (Voice) – Menu 9

En mode veille, appuyez sur MENU + 9 ; l'écran affiche « VOICE ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur △/▽ pour sélectionner OFF ou le langage voulu et confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

Alarme temps limite dépassé (TOA) – Menu 10

Avec la fonction TOA activée, si la fonction TOT est également active et que vous arrivez à la fin du temps limite, la radio émet une alarme et le voyant rouge clignote. Vous pouvez sélectionner entre 10 niveaux de TOA ; le niveau 1 signifie que la radio vous avertit 1 seconde avant la fin, et ainsi de suite jusqu'à 10 secondes.

En mode veille, appuyez sur MENU + 10, l'écran affiche « TOA ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur △/▽ pour sélectionner OFF ou un des 10 niveaux et confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

Beep touche (beep) – Menu 11

Si vous activez cette fonction, à chaque appui sur une touche vous entendrez un bip. Nous conseillons d'activer cette fonction afin d'éviter toute fausse manipulation.

En mode veille, appuyez sur MENU + 11, l'écran affiche « BEEP ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur ▲/▼ pour sélectionner OFF/ON et confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

NOTE : La fonction vocale (MENU+9) a une priorité supérieure à la fonction BEEP.

Message d'accueil (PONMSG) - Menu 12

L'affichage à l'allumage de la radio peut être configuré comme suit :

OFF : Aucun paramètre n'est affiché.

BATT-V : Seule la tension de la batterie est affichée.

MSG : L'écran affiche « WELCOME ».

En mode veille, appuyez sur MENU + 12, l'écran affiche « PONMSG ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur △/▽ pour sélectionner OFF/BATT-V/MSG et confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

Verrouillage sur canal occupé (BCL) – Menu 13

Cette fonction permet de ne pas déranger d'autres communications. Si le canal sélectionné est occupé, lors de l'appui sur la touche PTT, la radio ne passe pas en émission.

En mode veille, appuyez sur MENU + 13, l'écran affiche « BCL ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur ▲/▼ pour sélectionner OFF ou ON et confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

Cette radio a deux types de verrouillage : Automatique ou Manuel.

En mode veille, appuyez sur MENU + 1 4, l'écran affiche « AUTOLK ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur △/▽ pour sélectionner OFF/ON et confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

Si vous en avez besoin :

ON active. Avec cette fonction activée, la radio se verrouille automatiquement s'il n'y a pas d'activité depuis 15 secondes. Gardez la touche appuyée pendant 2 secondes pour déverrouiller.

OFF désactivée.

NOTE : Pour verrouiller manuellement, gardez la touche appuyée pendant 2 secondes. Pour déverrouiller, répétez l'opération.

Réception avec du CTCSS (R-CTCSS) – Menu 15

Sélectionnez un CTCSS pour éliminer les signaux des autres utilisateurs présents sur la fréquence. La tonalité CTCSS permet à la radio de communiquer entre utilisateurs sur un même canal et avec le même code CTCSS.

En mode veille, appuyez sur MENU + 15, l'écran affiche « R-CTC ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur △/▽ pour sélectionner OFF ou pour sélectionner un CTCSS entre 67,0 Hz et 254,1 Hz et confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

NOTE : Cette radio possède 50 groupes CTCSS.

Émission avec du CTCSS (T-CTCSS) – Menu 16

En mode veille, appuyez sur MENU + 16, l'écran affiche « T-CTCSS ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur △/▽ pour sélectionner OFF ou pour sélectionner un CTCSS entre 67,0 Hz et 254,1 Hz et confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

NOTE : Cette radio possède 50 groupes CTCSS.

En mode veille, appuyez sur MENU + 17 ; l'écran affiche « R-DCS ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur △/▽ pour sélectionner OFF ou un DCS entre D023N et D754I et confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

NOTE : Cette radio possède 105 codes DCS.

Émission avec du DCS (T-DCS) - Menu 18

En mode veille, appuyez sur MENU + 18, l'écran affiche « T-DCS ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur △/▽ pour sélectionner OFF ou pour sélectionner un DCS entre D023N et D754I et confirmez avec MENU. Pour revenir e EXIT.

NOTE : Cette radio possède 105 groupes DCS.

Cette radio a trois modes de scan :

Dès la réception d'un signal, le scan s'arrête pendant 5 secondes et reprend, même si le signal est encore présent.

CO - Scan contrôle par le signal

Dès la réception d'un signal, le scan s'arrête ; il reprend dès la disparition du signal.

Dès la réception d'un signal, le scan s'arrête et se désactive.

En mode veille, appuyez sur MENU + 19, l'écran affiche « SC-REV ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur △/▽ pour sélectionner le mode de scan et confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

Il y a 4 fonctions disponibles pour la touche latérale de la radio :

SCAN : Fonction Scan

LAMP : Fonction éclairage type lampe de poche

SOS-CH : Fonction SOS

RADIO : Radio FM

1. Fonction Scan :

En mode veille, appuyez sur MENU + 20, l'écran affiche « PF1 ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur △/▽ pour sélectionner SCAN et confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

Une fois que vous avez activé la fonction, appuyez sur la touche latérale 1 pour entrer en mode Scan (le Scan peut être configuré par MENU+19). Pour stopper le Scan, appuyez sur n'importe quelle touche.

2. Éclairage type lampe de poche

En mode veille, appuyez sur MENU + 2.0, l'écran affiche « PF1 ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur ▲/▼ pour sélectionner LAMP et confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

Une fois que vous avez activé la fonction, appuyez sur la touche latérale 1 pour activer la lampe. Appuyez à nouveau pour la désactiver.

3. Fonction SOS

En situation d'urgence, la fonction SOS émet un signal de détresse. La LED blanche clignote.

Le signal d'urgence est envoyé toutes les 5 minutes pendant 10 secondes. Pour stopper l'émission, appuyez sur n'importe quelle touche.

Si un signal apparaît entre les intervalles d'émission, la radio passe en réception.

Après la disparition du signal, la radio reprend automatiquement le cycle d'émission du message SOS.

Cette fonction ne peut être utilisée qu'après avoir configuré la bande de canaux ou la fréquence.

En mode veille, appuyez sur MENU + 20, l'écran affiche « PF1 ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur △/▽ pour sélectionner SOS-CH, l'écran affiche « PF1 SOS-CH » Ensuite appuyez sur

BANDE A ou BANDE B puis confirmez avec MENU. Un signal acoustique retentit et les voyants rouge et vert clignotent, la fonction SOS est active.

Une fois que vous avez activé la fonction, si vous appuyez sur la touche latérale 1, la radio envoie le signal SOS.

4. Radio FM

Activer la Radio FM : En mode veille, appuyez sur la touche latérale 1 pour activer cette fonction. Sur l'écran s'affiche la fréquence en cours d'utilisation et la fréquence de la radio FM. Le voyant vert clignote et s'arrête dès qu'il trouve une station.

Régl En mode radio, appuyez sur SCAN, la recherche automatique d'une station commence et le voyant vert clignote. Une fois qu'une station est trouvée, le voyant cesse de clignoter. Vous pouvez également faire une recherche manuelle à l'aide des touches △/▽.

Enregistr Pendant l'écoute de la radio, appuyez sur MENU, l'écran affiche « SAVE ». Ensuite, tapez le numéro de la mémoire entre 1 et 9 pour sauvegarder la station. Il y a deux groupes de mémoires pour les stations radio, le groupe par défaut est le groupe 1.

Ex : Si vous voulez enregistrer la station 88,1 MHz dans l'emplacement 8 du groupe 1, appuyez simplement sur MENU + 8. Si vous voulez enregistrer la station dans l'emplacement 8 du second groupe, il faut d'abord sélectionner le second groupe à l'aide de la touche . L'écran affiche « TEAM 2 » à ce moment, vous pouvez appuyer sur MENU + 8.

Pour écouter une radio mémorisée, appuyez sur une touche entre 1 et 9 correspondant à la station désirée. Utilisez la touche pour basculer entre les groupes 1 et 2.

Quittez la radio FM : Appuyez sur la touche latérale 1 pour quitter ce mode.

NOTE : Quand vous écoutez la radio FM, la fréquence ou le canal courant est toujours en cours d'utilisation.

Mode de fonctionnement (CH-MDF) - Menu 21

Il y a deux modes de fonctionnement disponibles :

1. Mode de fréquence (FREQ)
2. Mode canal

Il y a trois types de mode canal :

a. Canal (CH) b. Fréquence + numéro de canal (CH FREQ) c. Nom du canal (NAME)

Pour passer d'un mode à l'autre :

En mode veille, appuyez sur MENU + 21, puis appuyez sur △/▽ et choisissez le mode de fonctionnement. Appuyez sur MENU pour confirmer.

Vous pouvez basculer du mode canal au mode nom du canal uniquement si vous avez mémorisé au moins un canal et un nom de canal.

Éclairage automatique (ABR) – Menu 22

En mode veille, appuyez sur MENU + 22, l'écran affiche « ABR ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur ▲/▼ pour sélectionner ON ou OFF et confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

Offset Frequency (Offset) – Menu 23

En mode veille, appuyez sur MENU + 23, l'écran affiche « OFFSET ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur △/▽ pour sélectionner l'offset ou tapez-le directement au clavier, confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

Il est possible de définir l'offset et la direction uniquement en mode fréquence. Il est possible d'émettre et de recevoir sur deux fréquences différentes.

Pour définir l'offset en mode fréquence, il faut tout d'abord choisir la direction.

Ex : Si vous souhaitez recevoir sur 430,025 MHz et émettre sur 435,025 MHz. En mode fréquence, tapez au clavier 4 3 0 0 2 5 puis MENU + 24 + MENU pour entrer et configurer la direction du shift. Choisissez + (direction positive) et confirmez avec MENU, appuyez sur EXIT pour quitter. Appuyez sur MENU + 23 + MENU pour entrer dans la configuration de l'offset, puis tapez au clavier la déviation (5000), confirmez avec MENU et quittez avec EXIT.

En mode veille, appuyez sur MENU + 24, l'écran affiche « SFT-D ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur △/▽ pour sélectionner + / - / OFF, puis confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

• (Offset positif) e à celle de réception.
• (offset négatif) inférieure à celle de réception.

Chronomètre (secondes) – Menu 25

En mode veille, appuyez sur MENU + 25, l'écran affiche « SECOND ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur ▲/▼ pour sélectionner.

Pour activer/désactiver, confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

Utiliser le chronomètre :

Quand cette fonction est active, appuyez sur → pour commencer à compter. Pour stopper, appuyez sur n'importe quelle touche. Pour relancer le comptage, appuyez à nouveau sur →. Pour quitter cette fonction, stoppez d'abord le comptage puis appuyez sur EXIT.

Pour définir le nom du canal, vous avez à votre disposition 26 lettres (A à Z) et 10 chiffres (0 à 9). Vous pouvez utiliser 6 caractères pour le nom d'un canal.

Pour éditer un nom de canal :

Au moins un canal doit être mémorisé.

Pour afficher le nom des canaux, appuyez sur MENU + 21.

Sélectionnez le canal désiré et appuyez sur MENU + 26 + MENU. Sur l'écran s'affichent 6 fois le symbole « _ ». Appuyez sur ▲ pour choisir le premier caractère et confirmez avec ▼ ; vous passez au second caractère. Effectuez la même manipulation et ainsi de suite pour les six caractères. Après avoir modifié les six caractères, confirmez le tout avec MENU et quittez avec la touche EXIT. L'écran affiche alors le nom du canal et son numéro à droite de l'écran.

Canaux mémorisés (MEM-CH) – Menu 27

En mode fréquence et en mode veille, vous pouvez enregistrer des fréquences et des paramètres. Appuyez sur MENU + 27, l'écran affiche « MEM-CH ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur △/▽ pour sélectionner le canal et confirmez avec MENU pour le sauvegarder. Un signal sonore confirme le succès de la sauvegarde. Appuyez sur EXIT pour quitter le canal courant.

Ex : Pour définir la fréquence 430.025 MHz en réception et 435.025 MHz en émission sur le canal 20, suivez la procédure ci-après :

1. En mode fréquence, tapez 4 3 0 0 2 5, puis MENU + 27 + MENU pour entrer dans la fonction. Tapez 2 0 ou utilisez les touches ▲/▼ pour sélectionner CH-20 et confirmez avec la touche
2. Tapez 435025 puis MENU + 27 + MENU + MENU. Un signal sonore vous confirme le succès de l'enregistrement, appuyez sur EXIT pour quitter.

Si le canal enregistré doit avoir un CTCSS/DCS, il faut le configurer avant de sauvegarder le canal. Il n'est possible d'émettre sur le canal enregistré que si la fréquence a été préalablement enregistrée. L'enregistrement manuel n'est possible que dans un emplacement libre.

Suppression d'un canal (DEL-CH) ---- Menu 28

En mode veille, appuyez sur MENU + 28, l'écran affiche « DEL-CH ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur ▲/▼ pour sélectionner le canal à supprimer, puis confirmez avec MENU. Pour revenir en mode veille, appuyez sur EXIT.

Il y a deux types de reset disponibles : VFO et ALL.

RESET VFO : Le paramétrage des fonctions retrouve les éléments initiaux.

RESET ALL : Tous les postes, y compris les mémoires, sont remis à zéro.

1. Reset (VFO):

En mode veille, appuyez sur MENU + 29, l'écran affiche « RESET ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur △/▽ pour sélectionner VFO, confirmez avec MENU. L'écran affiche « RESET SOURCE ? », confirmez avec

Appuyez sur MENU et l'écran indique alors « RESET WAIT ». Après la remise à zéro, la radio s'éteint automatiquement et redémarre.

1. Reset (ALL) :

En mode veille, appuyez sur MENU + 2 9, l'écran affiche « RESET ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur ▲/▼ pour sélectionner

ALL, confirmez avec MENU. L'écran affiche « RESET SURE ? », confirmez avec

MENU et l'écran indique alors « RESET WAIT ». Après la remise à zéro, la radio s'éteint

automatiquement et redémarre.

Scan des fréquences CTCSS/DCS (SCN CD) – Menu 30

Cette fonction permet le scan de tous les codes CTCSS et DCS.

Quand la radio est en réception, appuyez sur MENU + 30. L'écran affiche « SCN CD ».

Appuyez sur MENU pour entrer dans la fonction. Appuyez sur △/▽ pour sélectionner CTCSS ou DCS.

Note :

Cette fonction ne fonctionne pas en mode canal.

Cette fonction ne démarre pas s'il n'y a pas de signal reçu. Elle ne peut être utilisée que si la bande pointée par la flèche reçoit un signal.

Appuyez sur △/▽ pour changer le sens du scan.

MENU, △, ∇, EXIT correspondent à A, B, C, D en DTMF.

Pour composer manuellement : Appuyez sur la touche PTT et appuyez sur la touche correspondante, la tonalité DTMF est alors envoyée.

Fonction inversion de fréquence

Utilisez la fonction d'inversement pour émettre sur la fréquence de réception et réciproquement ; les codes CTCSS et DCS sont inversés également.

Avertissement de batterie faible

Quand la batterie est faible, la radio annonce « LOW BATTERY PACK » et la LED clignote environ toutes les 5 secondes.

Charge de la batterie

Branchez le chargeur dans la prise secteur (220 V). L'indicateur de charge clignote, indiquant que le chargeur est actif et en attente. Insérez la radio avec son pack batterie, le voyant passe au ROUGE, signifiant que la charge commence. Lorsque le voyant passe au vert, .

NOTE : Si le pack est totalement déchargé, le voyant rouge clignote pendant 10 à 20 minutes. Une fois la batterie totalement chargée, le voyant passe au vert.
