ZOOM - Hotte aspirante FABER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	FABER
Modèle	ZOOM
Alimentation électrique	120 V, 60 Hz, 15 A, circuit dédié
Type d'installation	Montage au plafond, recyclage uniquement
Distance minimale (surface électrique)	24 po (61 cm)
Distance minimale (surface gaz)	30 po (76 cm)
Moteur	Moteur à vitesse variable
Vitesses	Multi-vitesses + intensive (6 min)
Fonctions spéciales	Temporisation (30 min), Cycle 24h (10 min/h)
Éclairage	Intégré, ampoules remplaçables (contacter SAV)
Télécommande	Oui, piles LR03 AAA (non fournies)
Filtre à graisse	Métallique autoportant, lavable au lave-vaisselle
Filtre à charbon actif	À remplacer tous les 4 mois (réf. FILTER1)
Entretien	Filtre à graisse tous les 2 mois, filtre charbon tous les 4 mois
Sécurité	Microcontact de sécurité, arrêt en cas de surcharge
Garantie	1 an (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - ZOOM FABER

Quelle est la distance minimale entre la hotte et la table de cuisson ?

Pour une surface de cuisson électrique, la distance minimale est de 24 po (61 cm). Pour une surface au gaz, elle est de 30 po (76 cm).

Comment installer la hotte ZOOM ?

L'installation doit être réalisée par un technicien qualifié. La hotte se monte au plafond en mode recyclage uniquement. Suivez les étapes du manuel : perçage du plafond, fixation de la plaque de suspension, branchement des câbles et mise à niveau de la hotte.

Comment utiliser la télécommande ?

La télécommande fonctionne avec des piles LR03 AAA (non incluses). Elle permet d'allumer/éteindre le moteur, de monter/descendre la hotte, de régler la vitesse, d'activer la vitesse intensive, la temporisation et le cycle 24h, et de contrôler l'éclairage.

Que signifient les clignotements du voyant T1 ?

Un clignotement lent (toutes les 2 secondes) indique un dépassement du seuil d'absorption de courant. Un clignotement rapide (toutes les 250 ms) signale le déclenchement du microcontact de sécurité : contactez le soutien technique.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques doivent être nettoyés tous les 2 mois (plus souvent en cas d'utilisation intensive). Ils sont lavables au lave-vaisselle. Ouvrez le système d'éclairage, retirez les filtres en les poussant vers l'arrière et en tirant vers le bas, lavez-les et séchez-les bien avant de les remettre.

Quand et comment remplacer le filtre à charbon actif ?

Le filtre à charbon actif ne se lave pas et doit être remplacé environ tous les 4 mois (réf. FILTER1). Ouvrez le système d'éclairage, retirez le filtre à graisse, puis les anciens filtres à charbon, insérez les nouveaux et remontez le tout.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, cette hotte est conçue pour un fonctionnement en mode recyclage uniquement. Elle ne nécessite pas de conduit d'évacuation extérieur. Les filtres à charbon actif absorbent les odeurs.

Comment activer la fonction temporisation ?

Appuyez brièvement sur le bouton i de la télécommande pour activer la temporisation. La hotte s'arrêtera complètement (moteur et éclairage) après 30 minutes. Le voyant T1 clignotera à intervalles de 0,5 seconde.

Que faire en cas de feu de graisse ?

Étouffez les flammes à l'aide d'un couvercle hermétique, d'une plaque à biscuits ou d'un plateau métallique, puis éteignez le brûleur. Ne prenez jamais la casserole en flamme et n'utilisez jamais d'eau. Si le feu persiste, quittez les lieux et appelez les pompiers.

Quelle est la garantie Faber ?

Faber offre une garantie d'un (1) an contre les défauts de matériel et de main-d'œuvre à l'acheteur original, à compter de la date d'achat. Elle couvre les pièces et la main-d'œuvre. Contactez le détaillant ou le distributeur Faber pour le service.

MODE D'EMPLOI ZOOM FABER

Instructions d'installation

Utilisez et d'entretien

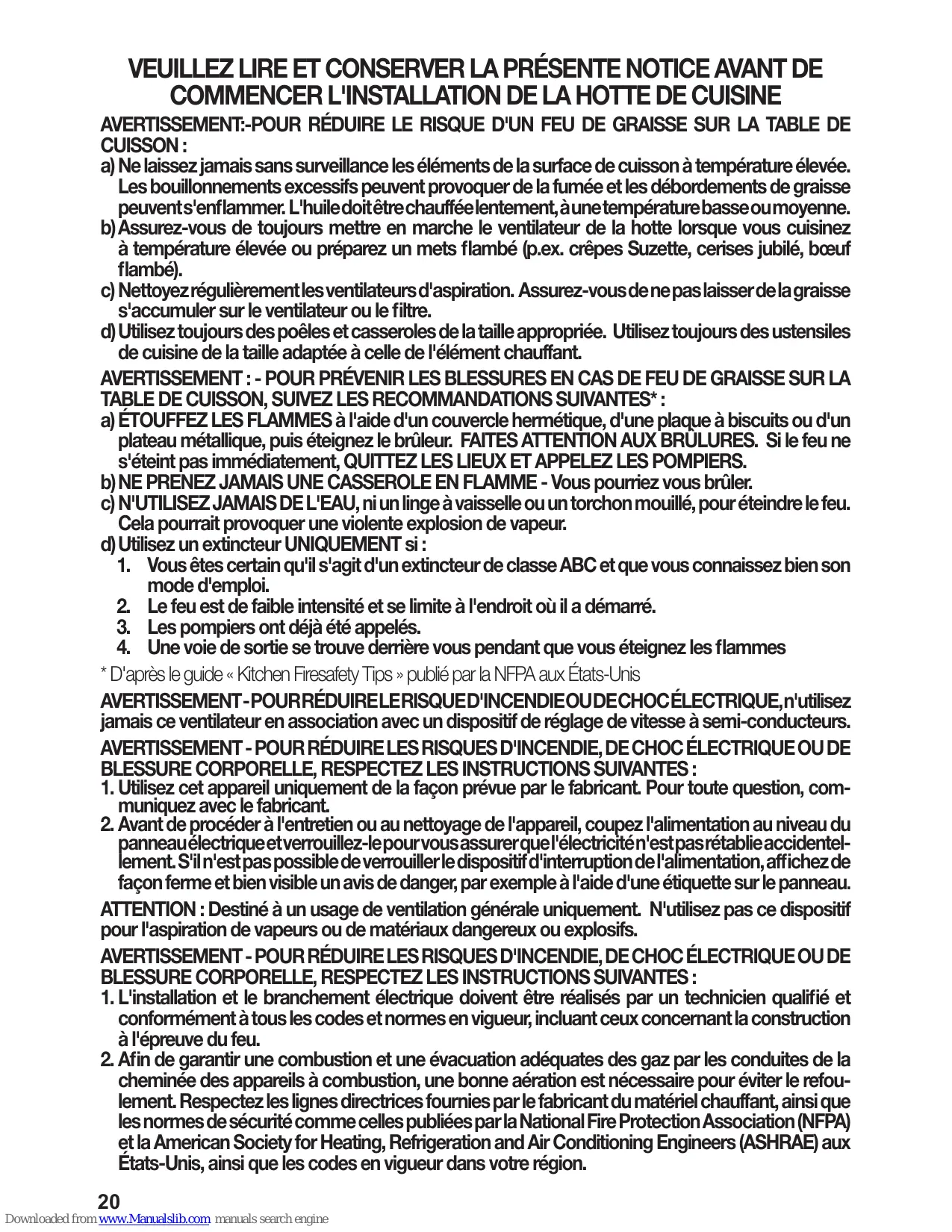

a) Ne laissez jamais sans surveillance les éléments de la surface de cuisson à température élevée. Les bouillonnements excessifs peuvent provoquer de la fumée et les débordements de graisse peuvent s'enflammer. L'huile doit être chauffée lentement, à une température basse ou moyenne.
b) Assurez-vous de toujours mettre en marche le ventilateur de la hotte lorsque vous cuisine à température élevée ou préparez un mets flambé (p.ex. crêpes Suzette, cerises jubilé, bœuf flambé).
c) Nettoyez régulièrement les ventilateurs d'aspiration. Assurez-vous de ne pas laisser de la graisse s'accumuler sur le ventilateur ou le filtre.
d) Utilisez toujours des poêles et casseroles de la taille appropriée. Utilisez toujours des ustensiles de cuisine de la taille adaptée à celle de l'élément chauffant.

AVERTISSEMENT : - POUR PRÉVENIR LES BLESSURES EN CAS DE FEU DE GRAISSE SUR LA TABLE DE CUISSON, SUIVEZ LES RECOMMANDATIONS SUIVANTES* :

a) ÉTOUFFEZ LES FLAMMES à l'aide d'un couvercle hermétique, d'une plaque à biscuits ou d'un plateau métallique, puis éteignez le brûleur. FAITES ATTENTION AUX BRULURES. Si le feu ne s'éteint pas immédiatement, QUITTEZ LES LIEUX ET APPELEZ LES POMPIERS.
b) NE PRENEZ JAMAIS UNE CASSEROLE EN FLAMME - Vous pourriez vous brûler.
c) N'UTILISEZ JAMAIS DE L'EAU, ni un linge à vaisselle ou un torchon mouillé, pour éteindre le feu. Cela pourrait provoquer une violente explosion de vapeur.
d) Utilisez un extincteur UNIQUEMENT si :

1. Vous êtes certain qu'il s'agit d'un extincteur de classe ABC et que vous connaissez bien son mode d'emploi.

2. Le feu est de faible intensité et se limite à l'endroit où il a démarré.

3. Les pompiers ont déjà été appelés.

4. Une voie de sortie se trouve derrière vous pendant que vous éteignez les flammes

* D'après le guide « Kitchen Firesafety Tips » publié par la NFPA aux États-Unis

AVERTISSEMENT - POURRÉDUIRELERISQUED'INCENDIEOUDECHOCÉLECTRIQUE, n'utilisez jamais ce ventilateur en association avec un dispositif de réglage de vitesse à semi-conducteurs.

AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE CORPORELLE, RESPECTEZ LES INSTRUCTIONS SUIVANTES :

1. Utilisez cet appareil uniquement de la façon prévue par le fabricant. Pour toute question, communiquez avec le fabricant.
2. Avant de procéder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation au niveau du panneau électrique et verrouillez-le pour vous assurer que l'électricité n'est pas rétablie accidentellement. S'il n'est pas possible de verrouiller le dispositif d'interruption de l'alimentation, affichez de façon ferme et bien visible un avis de danger, par exemple à l'aide d'une étiquette sur le panneau.

ATTENTION : Destiné à un usage de ventilation générale uniquement. N'utilisez pas ce dispositif pour l'aspiration de vapeurs ou de matériaux dangereux ou explosifs.

AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE CORPORELLE, RESPECTEZ LES INSTRUCTIONS SUIVANTES :

1. L'installation et le branchement électrique doivent être réalisés par un technicien qualifié et conformément à tous les codes et normes en vigueur, incluant ceux concernant la construction à l'épreuve du feu.

2. Afin de garantir une combustion et une évacuation adéquates des gaz par les conduites de la cheminée des appareils à combustion, une bonne aération est nécessaire pour éviter le refoulement. Respectez les lignes directrices fournies par le fabricant du matériel chauffant, ainsi que les normes de sécurité comme celles publiées par la National Fire Protection Association (NFPA) et la American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) aux États-Unis, ainsi que les codes en vigueur dans votre région.

3. Lorsque vous faites une ouverture ou percez dans un mur ou le plafond, veillez à ne pas endommager les fils électriques ou d'autres dispositifs cachés.

4. Les ventilateurs canalisés doivent toujours être raccordés à l'extérieur.

TOUTE OUVERTURE DANS LE MUR OU LE PLANCHER À PROXIMITÉ DE LA HOTTE DOIT ÊTRE SCELLÉE.

Pour cette hotte, un espace d'au moins 24" doit séparer le bas de la hotte et le comptoir ou la surface de cuisson, si cette dernière est électrique, et un espace d'au moins 30" doit séparer le bas de la hotte et le comptoir ou la surface de cuisson, si cette dernière est au gaz. Cette hotte a été homologuée par l'UL à cette distance de la surface de cuisson. Consultez la notice d'installation de la surface de cuisson ou de la cuisinière fournie par le fabricant avant de pratiquer des ouvertures. INSTALLATION DANS UNE MAISON MOBILE L'installation de cette hotte doit être conforme à la Partie 3280 de la norme Manufactured Home Construction and Safety Standards, Title 24 CFR (précédemment la partie 280 de la norme Federal Standard for Mobile Home Construction and Safety, Title 24, HUD). Consultez la fiche technique électrique.

FICHE TECHNIQUE ÉLECTRIQUE

Une alimentation de courant alternatif de 120 volt à 60 Hz est requise sur un circuit à fusible distinct de 15 ampères. Il est recommandé d'installer un fusible temporisé ou un disjoncteur. Le fusible doit être calibré conformément aux codes en vigueur pour les caractéristiques nominales électriques de l'appareil, indiquées sur la plaque signalétique située à l'intérieur de l'appareil, à proximité du compartiment des câblages externes.

INSTALLATION ÉLECTRIQUE AVEC BOÎTIER DE CÂBLAGES

CET APPAREIL DOIT ÊTRE UNIQUEMENT BRANCHÉ À L'AIDE DE FILS DE CUIVRE. Le calibre des fils doit être conforme aux critères de la dernière édition du National Electrical Code, de l'ANSI/NFPA 70 et de l'ensemble des codes et réglementations en vigueur. Le calibre des fils et les connexions doivent être adaptés aux caractéristiques nominales de l'appareil. Il est possible de se procurer un exemplaire des normes indiquées ci-dessus en communiquant avec :

Quincy, Massachusetts 02269 (États-Unis)

Cet appareil devrait être branché directement au sectionneur à fusible (ou au disjoncteur) par un câble flexible de cuivre avec blindage ou gaine non métallique. Laissez un peu de jeu dans le câble pour permettre le déplacement de l'appareil si des travaux d'entretien s'avéraient nécessaires. Un raccord de conduit homologué par l'UL de 1/2 " doit être installé aux deux extrémités du câble d'alimentation (au niveau de l'appareil et de la boîte de liaison).

Lors de la réalisation du branchement électrique, réalisez un trou de 1 1/4 " dans le mur. S'il s'agit d'un trou dans le bois, il doit être poncé pour le rendre lisse. S'il s'agit d'un trou dans le métal, un passe-fils est requis.

WARNING

Réf.	Qté	Composants du produit
1	1	Bâti de la hotte, avec : Commandes, Éclairage, Filtres, Moteur.
2	1	Plaque de suspension de la hotte
3	1	Support de câble
4	1	Canalisation électrique
14	1	Cliquet
15	4	Boutons
30	1	Télécommande

Réf.	Qté	Composants d'installation
12c	1	Vis 1/8" x 3/8"
12g	1	Vis pour cliquet

Qté	Documentation
1	Mode d'emploi

Accessoires disponibles

Filtre

à charbon

actif, no

d'article :

FILTER1

Pour réduire le risque d'incendie ou de choc électrique, utilisez uniquement l'accessoire FILTER1.

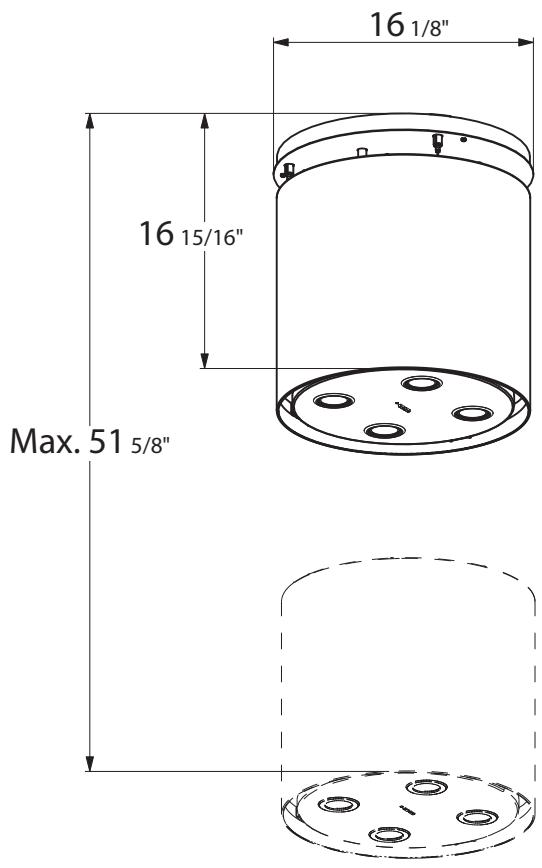

DIMENSIONS DE LA HOTTE

Cette hotte est conçue pour être montée au plafond, en mode recyclage uniquement.

L'installation de cette hotte doit respecter les écarts ci-dessous :

- Hotte (remontée et descendue) : au moins 24" de la surface de cuisson (électrique) et 30" de la surface de cuisson (au gaz).

Séquence des opérations : installation

Préparation en vue de l'installation :

• Perçage des orifices dans le plafond et installation de la plaque de suspension
• Branchements
• Installation du bâti de la hotte
• Essai de fonctionnement
• Élimination de l'emballage

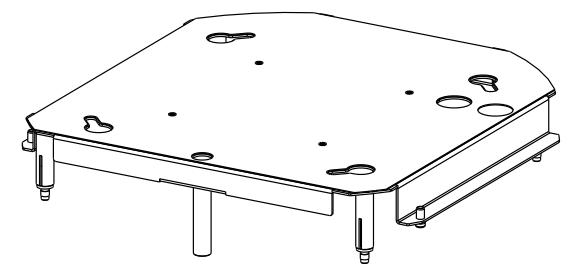

Montage du cliquet de fin de course

1

• Dévissez les 3 vis qui retiennent ensemble les parties de la plaque (formes ou dimensions variables) à l'aide de la clé fournie.
• Prenez le cliquet (14) et, en utilisant la vis (12g) fournie, fixez-le à la plaque sur l'étrier, à l'endroit indiqué sur la Figure 1.

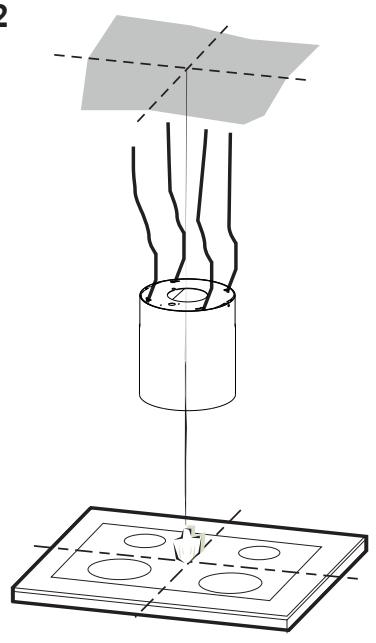

Perçage du plafond et installation de la plaque PERÇAGE DU PLAFOND

2

En utilisant un fil à plomb, marquez sur le plafond l'emplacement du centre de la surface de cuisson.

• Appuyez la plaque contre le plafond, en vous assurant que le cliquet de fin de course installé se trouve face à l'installateur et la surface de cuisson (ne pas confondre le cliquet de fin de course avec les 4 autres utilisés pour fixer les câbles en acier servant au déplacement de la hotte).
• Marquez sur le plafond l'emplacement du centre des trous de la plaque.
  • Percez les points suivants :
• Plafond en béton massif : en fonction des chevilles pour béton utilisées.
• Plafond en briques creuses avec épaisseur résistante de 13/16" : percez un trou de ø 3/8" (insérez des chevilles - non fournies).
• Étagère en bois avec épaisseur résistante de 9/16" : percez un trou ø 4/16".

Posez deux vis à l'opposé l'une de l'autre en laissant une distance de 3/16" entre la vis et le plafond

• pour béton massif, chevilles pour béton, non fournies.
• pour briques creuses avec une épaisseur de résistance d'environ 13/16", vis non fournies.
  • pour poutres en bois, vis pour bois, non fournies.
• pour étagères en bois, vis avec rondelles et écrous, non fournis.

3 4X

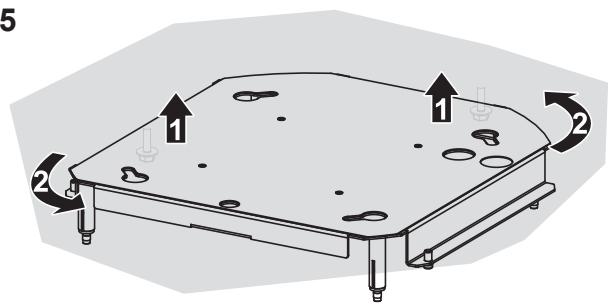

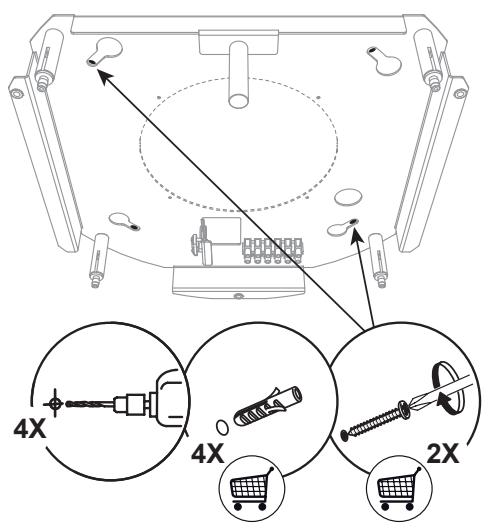

MISE EN PLACE DE LA PLAQUE

• Soulevez la plaque de fixation en vous assurant que le cliquet de fin de course est positionné frontalement.
• Emboîtez les fentes sur les deux vis posées précédemment au plafond et tournez jusqu'à ce qu'elles se trouvent au centre du trou de réglage.
• Serrez complètement les deux vis et posez les deux autres vis fournies. Avant de serrer complètement les vis, vous pouvez effectuer des réglages en tournant la pièce, en vous assurant que les vis ne sortent pas du trou de réglage.
• La fixation doit être sûre, tant en raison du poids de la hotte que des contraintes provoquées par les pressions latérales subies occasionnellement par l'appareil quand il est en place. Lorsque l'appareil aura été fixé, vérifiez que la plaque est stable.
• Dans tous les cas où le plafond n'est pas suffisamment solide au point de suspension, l'installateur doit le renforcer à l'aide de plaques et de contreplaques adéquates, ancrées à des pièces structurelles solides.

4

4X 4X 2X

5

5 1 2 2

Utilisez uniquement des vis et de petites pièces pour soutenir la hotte.

Avertissement : Toute installation de vis ou de dispositifs de fixation qui n'est pas conforme aux présentes instructions pourrait entraîner des risques électriques.

8

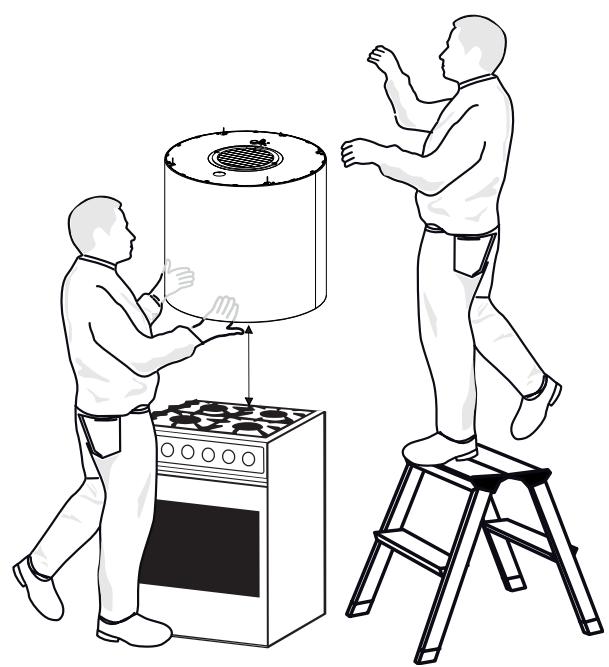

La distance minimale entre la hotte et la surface de cuisson doit être respectée.

Min. 24" électrique Min. 30" au gaz

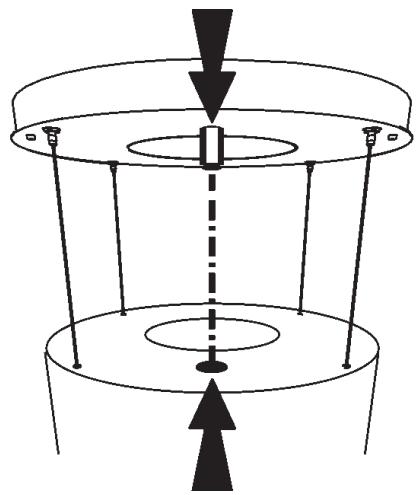

CONNEXION DES CÂBLES ENTRE LA PLAQUE ET LA HOTTE

N.B. : Avant de continuer l'installation, il est nécessaire d'amener la hotte à une distance d'au moins 24" de la surface de cuisson, si elle est électrique, et d'au moins 30" si elle est au gaz. Utilisez un soutien ou faites appel à une autre personne.

Cette précaution est essentielle, puisque les câbles de la hotte devront être branchés à la plaque fixée au plafond, sans que le poids de la hotte pèse sur la structure.

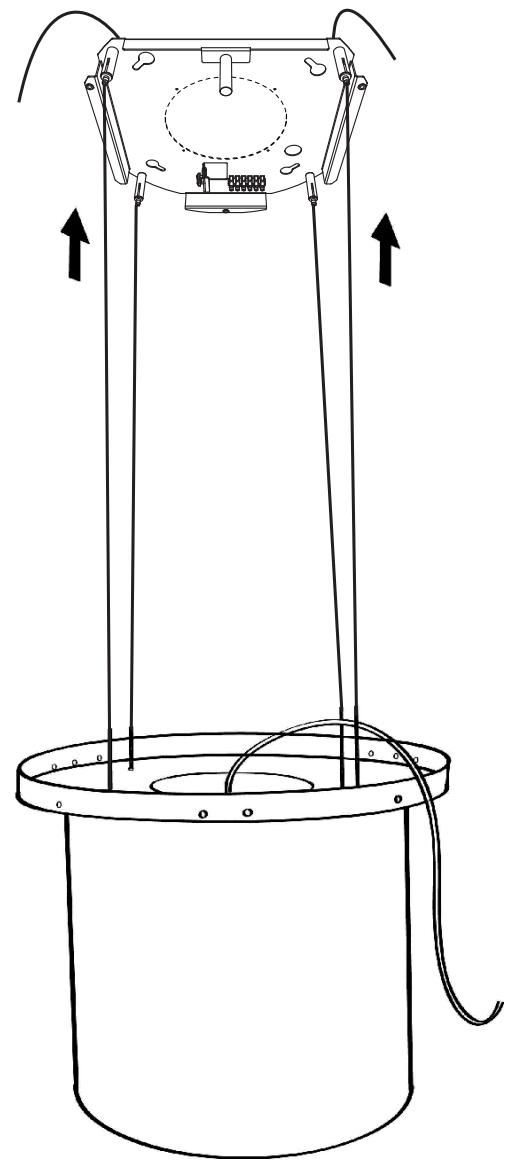

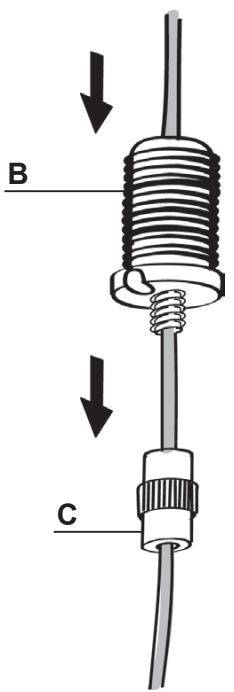

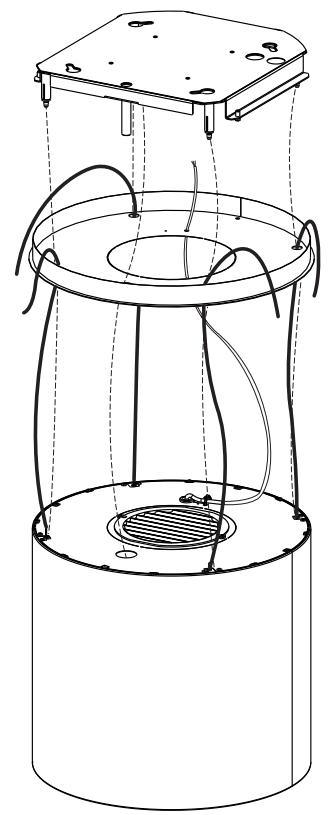

Le système de fixation des câbles est formé de 3 parties :

• cliquets filetés (a), qui sont déjà montés sur la plaque au plafond;
  • vis serre-câbles (b) fournies (15);
• boutons de sécurité (c) fournis (15).
• Faites passer les câbles branchés au corps de la hotte dans leur trou respectif sur le couvercle de la plaque, après l'avoir démonté.

- Insérez la canalisation électrique (14) dans l'ouverture sur le couvercle de la plaque et faites-y passer le câble d'alimentation de la hotte.

Avertissement : Prenez soin de ne pas briser ou en-lever le serre-câble qui fixe le câble d'alimentation sur la hotte.

11

• Faites passer les câbles dans les boutons de sécurité (c) en vous assurant que le filetage est orienté vers le haut (Fig.12).
• Faites passer les câbles dans les vis serre-câbles (b) (Fig.12).
• Faites passer les câbles dans les fentes des cliquets filetés (a) et vissez les vis serre-câbles (b) sur les cliquets (Fig.13).
• Quand l'opération est terminée, le résultat doit être similaire à ce qui est représenté à la figure (Fig.14) pour les 4 câbles.
• Les 4 câbles sont alors connectés à la plaque.

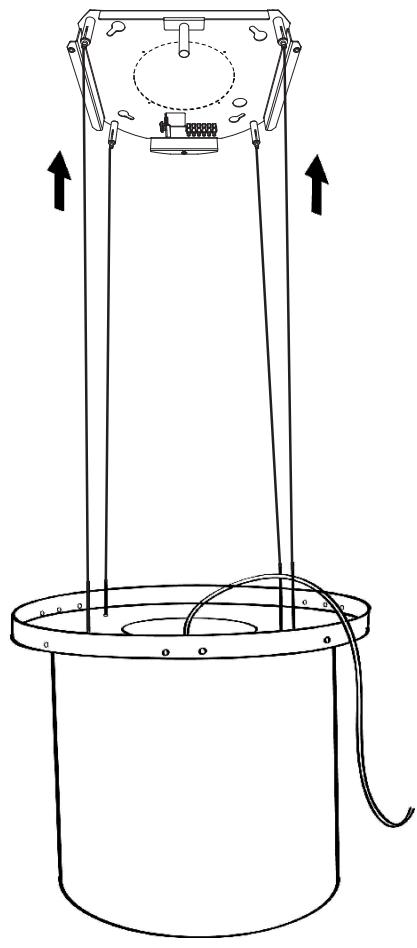

Tendez bien les câbles en les poussant vers le haut, de façon à ce qu'ils coulissent à l'intérieur de la vis serre-câble et en dehors de la fente du cliquet fileté. Cela est possible puisque la vis serre-câble comporte un système qui, s'il est monté correctement, permet au câble de coulisser dans une seule direction à l'intérieur, sans qu'il puisse glisser dans l'autre direction.

Attention, les câbles ont tous la même longueur pour faciliter la mise à niveau finale. Le câble avant gauche ne doit pas être plus lâche que les autres.

12

B C

14

• Le corps mobile de la hotte doit être mis à niveau pour permettre le fonctionnement correct du mouvement.
• Les cliquets de sécurité sont utilisés pour mettre la hotte à niveau.
• Placez un niveau à bulle d'air sur la hotte.
• Quand vous exercez une pression vers le haut sur les boutons de sécurité, le mouvement de la hotte est « débloqué ». Vous pouvez régler le niveau du bâti mobile de la hotte en insérant ou en extrayant le câble de la vis serre-câble.
• Lorsque la hotte est à niveau, les boutons de sécurité doivent être de nouveau serrés.

Avertissement :

• Veuillez vous assurer que les 4 câbles sont tendus.
• Veuillez vous assurer qu'aucun des 4 câbles n'a été endommagé durant l'installation.
• Coupez l'excédent de chaque câble. L'excédent devrait être inférieur à 13/16".
• N'oubliez pas que la distance minimale entre la hotte et le plan de cuisson doit être de 24" s'il s'agit d'une surface de cuisson électrique, et de 30" s'il s'agit d'une surface de cuisson au gaz.

15

Sans canalisation, avec recyclage uniquement

• Ouvrez le système d'éclairage en tirant sur l'encoche prévue à cet effet.
  • Retirez les filtres à graisse.
• Assurez-vous que les filtres à charbon actif anti-odeur sont bien en place.

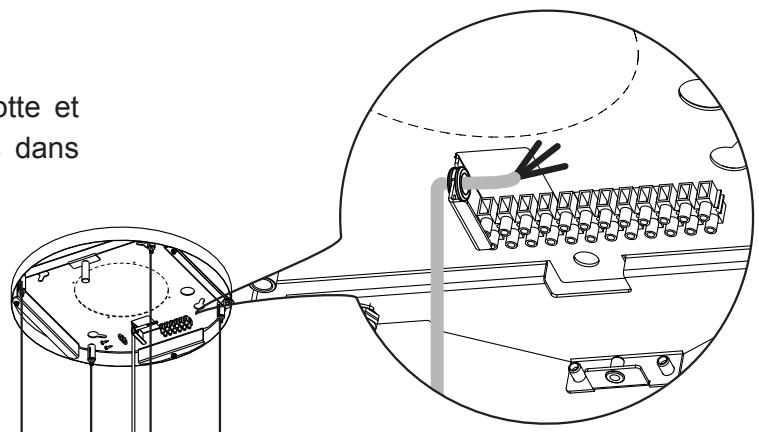

BRANCHEMENT DU CÂBLE D'ALIMENTATION ÉLECTRIQUE DE LA HOTTE

• Prenez le câble d'alimentation de la hotte et branchez son extrémité aux fils exposés dans l'étrier.
• Branchez la hotte au réseau d'alimentation électrique, en insérant un interrupteur bipolaire présentant une ouverture des contacts d'au moins 3 mm.
• Retirez les filtres à graisse (consultez le paragraphe « Maintenance ») et assurez-vous que le câble d'alimentation est correctement branché à la prise du ventilateur d'aspiration.
• Il est alors possible de brancher la hotte et le plafonnier à l'alimentation électrique en utilisant leurs câbles d'alimentation respectifs.

eotte et dans

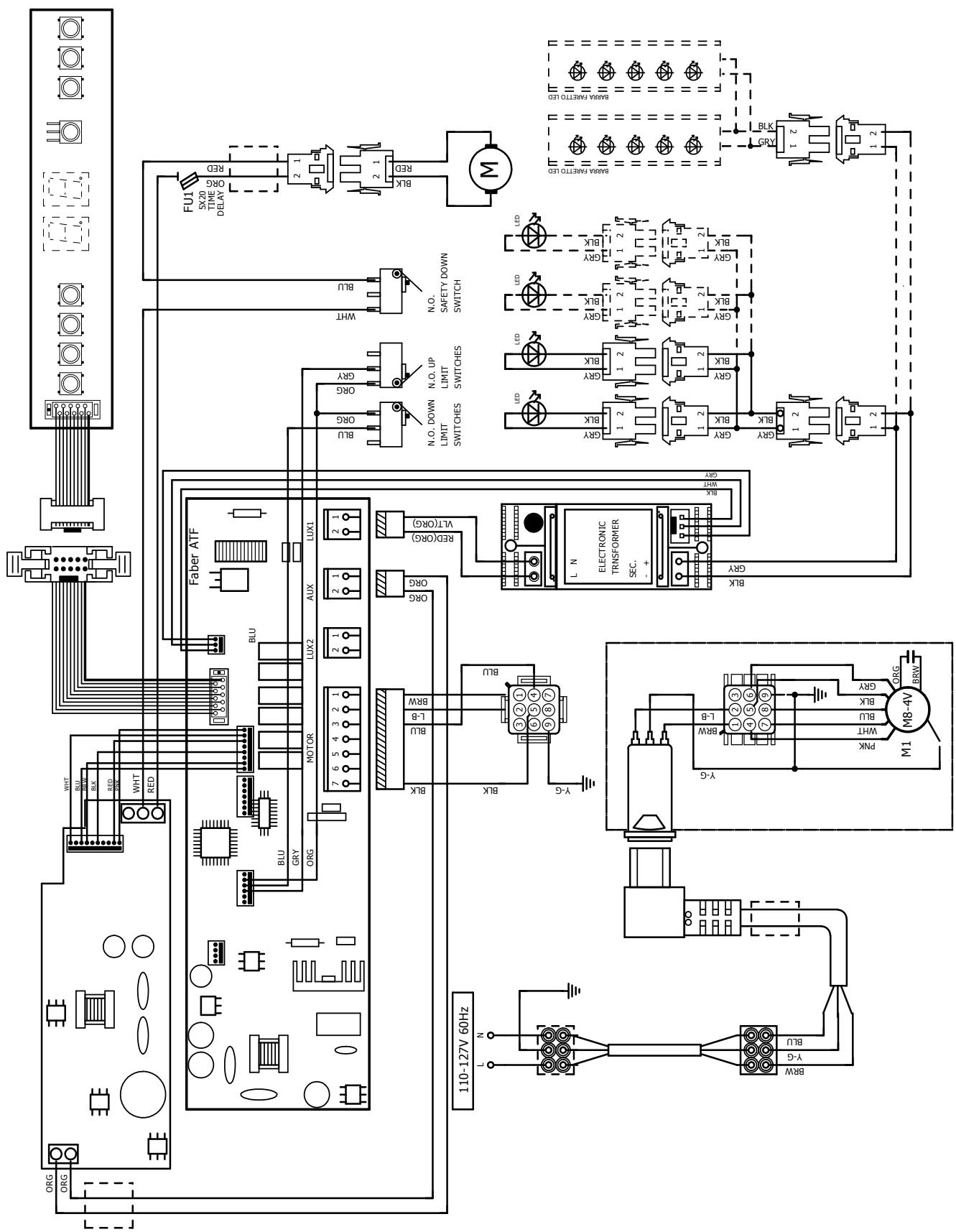

Veuillez vous reporter au schéma de câblage fourni sur l'appareil, à proximité de la borne des câblages externes.

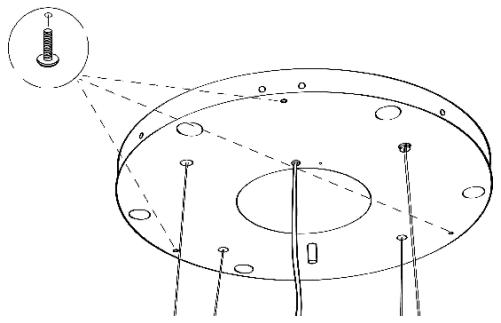

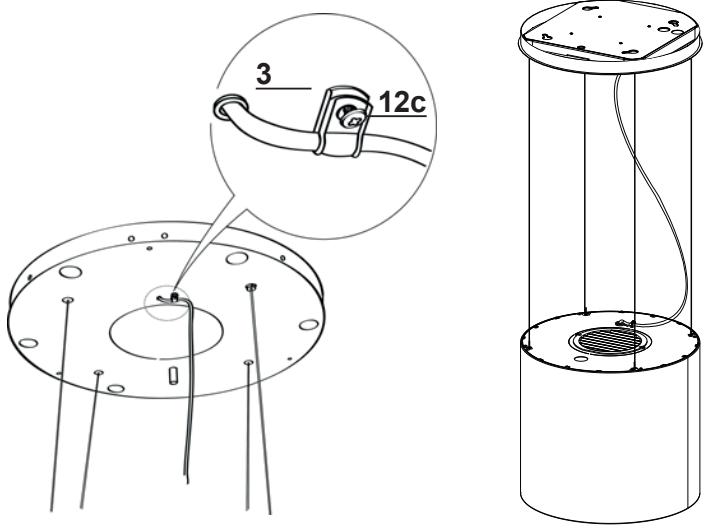

INSTALLATION DU COUVERCLE DE LA PLAQUE

- Fermez le couvercle de la plaque à l'aide des 3 vis enlevées précédemment et de la clé fournie.

• Prenez le serre-câble 3 fourni.
• Insérez le câble d'alimentation dans le serre-câble 3 et vissez-le à la plaque avec une des vis 12c fournies.
• Vérifiez enfin si le câble d'alimentation est bien verrouillé, en vous assurant que lorsque le corps mobile monte vers le plafond, il se positionne au-dessus du dispositif mobile et ne dépasse pas le bord de la hotte.

3 12c

PANNEAU DE COMMANDE

Pour de meilleurs résultats

Activez la hotte quelques minutes avant de commencer à cuisiner pour créer un flux d'air adéquat. Laissez la hotte fonctionner quelques minutes après avoir fini de cuisiner pour absorber toute la fumée et les odeurs de la cuisine.

L T1

Bouton	Function	Affichage
L	Allume/Éteint l’éclairage.	-
T1	Hotte descendue / déployéeAppuyez pendant 2 secondes pour soulever la hotte.Appuyez brièvement pour allumer/éteindre le moteur.	On/Off.
	Hotte près du plafondAppuyez une fois : la hotte baisse.Appuyez une deuxième fois : la hotte arrête.À la fin du mouvement, le moteur démarre à la vitesse 2.	On/Off.

Avertissement : Les commandes de la hotte commandent uniquement les fonctions de la hotte. L'alimentation électrique de l'éclairage et son interrupteur sont complètement séparés.

LE SYSTÈME DE COMMANDE ÉLECTRONIQUE RECONNAÎT ET SIGNALE DEUX TYPES D'ERREURS.

DEL T1
Clignotement lent	Dépassement du seuil d’absorption de courant :En cas de surcharge, l’erreur est signalée par le clignotement toutes les 2 secondes du témoin DEL T1 situé sur le clavier. Assurez-vous que rien n’entrave le mouvement normal de la hotte. Ce signal demeure actif jusqu’à ce qu’une nouvelle commande « ouverture/fermeture » de la hotte soit transmise.
Clignotement rapide	Déclenchement du microcontact de sécurité en ouverture :Si le microcontact de sécurité est déclenché, l’erreur est signalée par le clignotement rapide du témoin DEL T1 (toutes les 250 ms). Cela signifie que la hotte a dépassé le microcontact.Contactez le soutien technique!Il est possible de continuer d’utiliser les fonctions d’éclairage et le moteur de la hotte quand cette erreur est active. Lorsque le moteur est activé, le témoin DEL T1 continuera de clignoter pour indiquer que l’erreur est toujours présente.

TÉLÉCOMMANDE

Il est possible de commander l'appareil à l'aide d'une télécommande alimentée par des piles alcalines carbone/zinc 1,5 V du type standard LR03-AAA (non incluses).

• Ne déposez pas la télécommande à proximité de sources de chaleur.
• Les piles usées doivent être éliminées de façon adéquate.

Bouton	Fonction	Affichage
	Allume/Éteint le moteur.	-
	Hotte fermée:- Appuyez brièvement sur le bouton pour que la hotte commence à descendre.- Le mouvement arrêtera lorsque vous appuierez de nouveau sur le bouton.À la fin du mouvement, le moteur démarre à la vitesse 2.	-
	Hotte ouverte:- Tenez enfoncé pendant 2 secondes pour lancer le mouvement de remontée de la hotte, qui s'arrête quand la hotte atteint la butée.- Appuyez (brièvement) pour interrompre le mouvement (avant d'atteindre la butée).- Appuyez de nouveau brièvement pour allumer/éteindre le moteur.- Tenez enfoncé pendant 2 secondes pour lancer le mouvement de remontée de la hotte.- Si le moteur est en marche, il s'arrêtera avant le début du mouvement.	-
+	Augmente la vitesse du moteur.	-
-	Diminue la vitesse du moteur.	-
i	VITESSE INTENSIVE- Cette fonction peut être activée uniquement quand la hotte est descendue et que les fonctions « Temporisation » et « 24 h » ne sont pas actives.- Permet de passer à la vitesse intensive depuis n'importe quelle autre vitesse.Pour la désactiver, appuyez de nouveau sur le bouton ou éteignez le moteur.- La vitesse intensive est programmée pour fonctionner pendant 6 minutes. Après 6 minutes, le système retournera automatiquement à la vitesse sélectionnée précédemment.	Le témoin DEL sur le bouton du moteur (sur les commandes de la hotte) clignotera à intervalles d'une seconde.
	Appuyez brièvement pour activer la fonction « Temporisation » :Cette fonction peut être activée uniquement quand les fonctions « Vitesse intensive » ou « 24 h » ne sont pas actives.Active et désactive l'arrêt complet de la hotte (moteur et éclairage) après 30 minutes: Pour désactiver la fonction Temporisation, appuyez de nouveau sur le bouton ou éteignez le moteur.	Le témoin DEL sur le bouton du moteur (sur les commandes de la hotte) clignotera à intervalles de 0,5 seconde.
	Tenez enfoncé pendant 2 secondes pour activer la fonction « 24 h » :Cette fonction peut être activée uniquement quand les fonctions « Vitesse intensive » ou « Temporisation » ne sont pas actives.Active et désactive la fonction « 24 h » pendant 10 minutes par heure, pendant 24 heures.La fonction est désactivée après cette période.	Le témoin DEL sur le bouton du moteur (sur les commandes de la hotte) clignotera à intervalles de 2 secondes.
	Allume/Éteint l'éclairage de la hotte.	-

MAINTENANCE

FILTRE À GRAISSE

Le filtre doit être nettoyé tous les 2 mois d'utilisation, ou plus fréquemment en cas d'utilisation particulièrement intensive. Il peut être lavé dans le lave-vaisselle.

NETTOYAGE DU FILTRE À GRAISSE MÉTALLIQUE AUTOPORTANT

• Ouvrez le système d'éclairage en tirant sur l'encoche.
• Retirez les filtres un à un en les poussant vers l'arrière de la hotte tout en tirant simultanément vers le bas.
• Lavez le filtre en évitant absolument de le plier. Assurez-vous qu'il est complètement sec avant de le remonter.
• Quand vous remontez le filtre dans la hotte, assurez-vous qu'il est correctement positionné, avec la poignée tournée vers l'extérieur.
• Refermez le système d'éclairage.

FILTRE À CHARBON ACTIF

Il n'est pas possible de laver ou de régénérer ce filtre. Il doit être changé à peu près tous les 4 mois, ou encore plus fréquemment en cas d'utilisation particulièrement intensive.

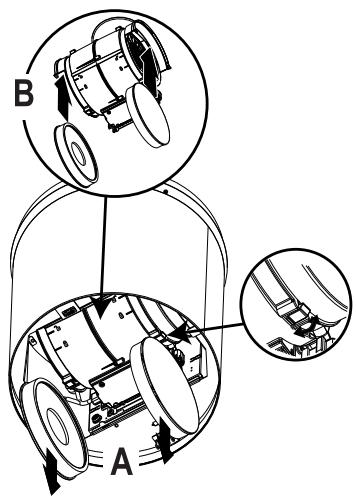

REMLACEMENT

• Ouvrez le système d'éclairage.
  • Retirez le filtre à graisse.
• Retirez les filtres à charbon actif saturés comme indiqué (A).
• Posez les nouveaux filtres, comme indiqué (B).
• Posez le filtre anti-graisse et remettez le système d'éclairage en place.

B A

ÉCLAIRAGES DE LA HOTTE

- Pour tout remplacement, communiquez avec le soutien technique (« pour tout achat, communiquez avec le soutien technique »).

Schéma de câblage

FABER

GARANTIE LIMITÉE ET SERVICE FABER

Tous les produits Faber font l'objet d'une garantie contre les défauts de matériel et de main-d'œuvre, accordée à l'acheteur original pour une période d'un (1) an à compter de la date d'achat initiale (preuve d'achat requise). Cette garantie couvre les frais de main-d'œuvre et les pièces de rechange. À sa discrétion, Faber peut réparer ou remplacer le produit ou les composants nécessaires à remettre le produit en bon état de marche. Pour bénéficier de services prévus par la garantie, veuillez communiquer avec le détaillant auprès duquel vous avez acheté la hotte de cuisine, ou encore avec le distributeur Faber de votre région. Si vous n'êtes pas en mesure de localiser un distributeur Faber dans votre région, veuillez communiquer avec nous au 508-358-5353 pour connaître le nom d'un distributeur à proximité.

Les éléments suivants ne sont pas visés par la garantie Faber :

1. Les appels au service de réparation visant à corriger l'installation de la hotte de cuisine, à recevoir des instructions sur l'utilisation de la hotte de cuisine, le remplacement ou la réparation des fusibles du domicile ou la correction des câblages ou de la plomberie du domicile.
2. Les appels au service de réparation visant à réparer ou remplacer les ampoules électriques de hotte, les fusibles ou les filtres. Ces pièces consommables ne sont pas couvertes par la garantie.
3. Les réparations si votre hotte de cuisine est employée à des fins autres que celles prévues, soit l'utilisation résidentielle normale pour une famille.
4. Les dommages découlant d'un accident, d'une modification, de l'utilisation incorrecte ou abusive, d'un incendie, d'une inondation, d'un cas de force majeure, d'une installation inadéquate, d'une installation non conforme aux codes en matière d'électricité ou de plomberie ou à la documentation fournie par Faber, ou encore d'une utilisation du produit non approuvée par Faber.
5. Les frais de main-d'œuvre ou de remplacement des pièces pour les appareils utilisés à l'extérieur des États-Unis ou du Canada, y compris toutes les hottes de cuisine Faber non-UL ou C-UL homologuées.
6. Les réparations à la hotte découlant de modifications non autorisées apportées à la hotte de cuisine.
7. Les frais encourus pour les déplacements et le transport de produits en région éloignée et les frais de cueillette et livraison. La réparation des hottes de cuisine Faber doit être réalisée à domicile.

LA PRÉSENTE GARANTIE NE PRÉVOIT AUCUNE FORME DE DÉDOMMAGEMENT EN CAS DE DOMMAGES ACCESSOIRES OU CONSÉCUTIFS, Y COMPRIS, SANS TOUTEFOIS S'Y LIMITER, LES DOMMAGES DIRECTS, INDIRECTS, ACCESSOIRES, PARTICULIERS OU CONSÉCUTIFS, LES LÉSIONS CORPORELLES/MORTELLES OU LA PERTE DE PROFITS. LA GARANTIE OFFERTE PAR FABER EST LIMITÉE AUX CONDITIONS ÉNONCÉES CI-DESSUS ET À LA PÉRIODE DE GARANTIE INDIQUÉE DANS LES PRÉSENTES ET EST EXCLUSIVE. SAUF DISPOSITIONS EXPRESSES CONTRAIRES DANS LE PRÉSENT ACCORD, FABER DÉCLINE TOUTE CONDITION, REPRÉSENTATION OU GARANTIE EXPLICITE OU IMPLICITE, Y COMPRIS, SANS TOUTEFOIS S'Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULIER.

Les droits qui vous sont conférés en vertu de la présente garantie peuvent varier d'une province ou d'un État à l'autre.

N° de modèle : ____

N° de série : ____

4 janvier 2016
